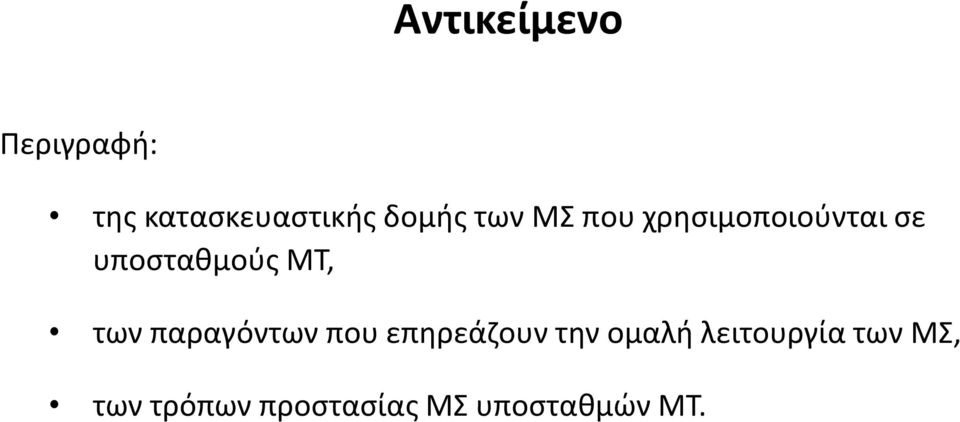

2 Αντικείμενο Περιγραφή: της κατασκευαστικής δομής των ΜΣ που χρησιμοποιούνται σε υποσταθμούς ΜΤ, των παραγόντων που επηρεάζουν την ομαλή λειτουργία των ΜΣ, των τρόπων προστασίας ΜΣ υποσταθμών ΜΤ.

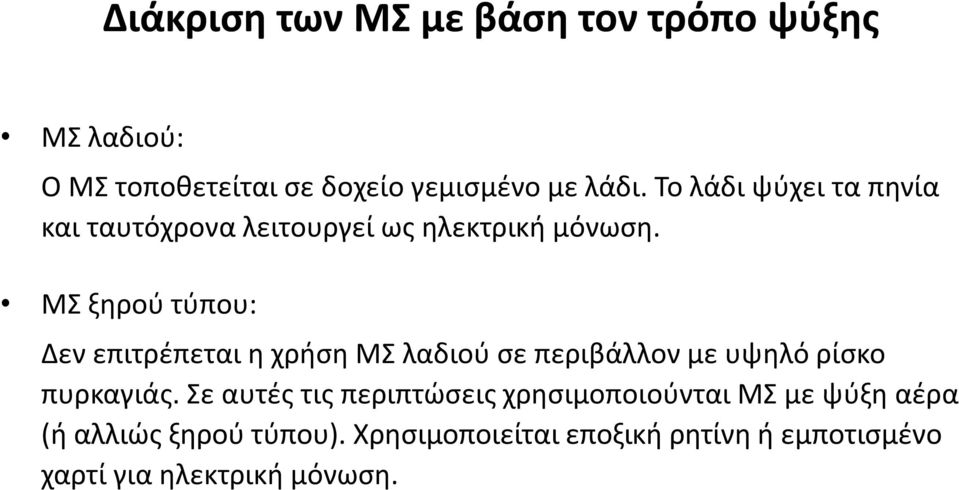

3 Διάκριση των ΜΣ με βάση τον τρόπο ψύξης ΜΣ λαδιού: Ο ΜΣ τοποθετείται σε δοχείο γεμισμένο με λάδι. Το λάδι ψύχει τα πηνία και ταυτόχρονα λειτουργεί ως ηλεκτρική μόνωση. ΜΣ ξηρού τύπου: Δεν επιτρέπεται η χρήση ΜΣ λαδιού σε περιβάλλον με υψηλό ρίσκο πυρκαγιάς. Σε αυτές τις περιπτώσεις χρησιμοποιούνται ΜΣ με ψύξη αέρα (ή αλλιώς ξηρού τύπου). Χρησιμοποιείται εποξική ρητίνη ή εμποτισμένο χαρτί για ηλεκτρική μόνωση.

4 Μετασχηματιστές λαδιού Με δοχείο διαστολής Κλειστού τύπου

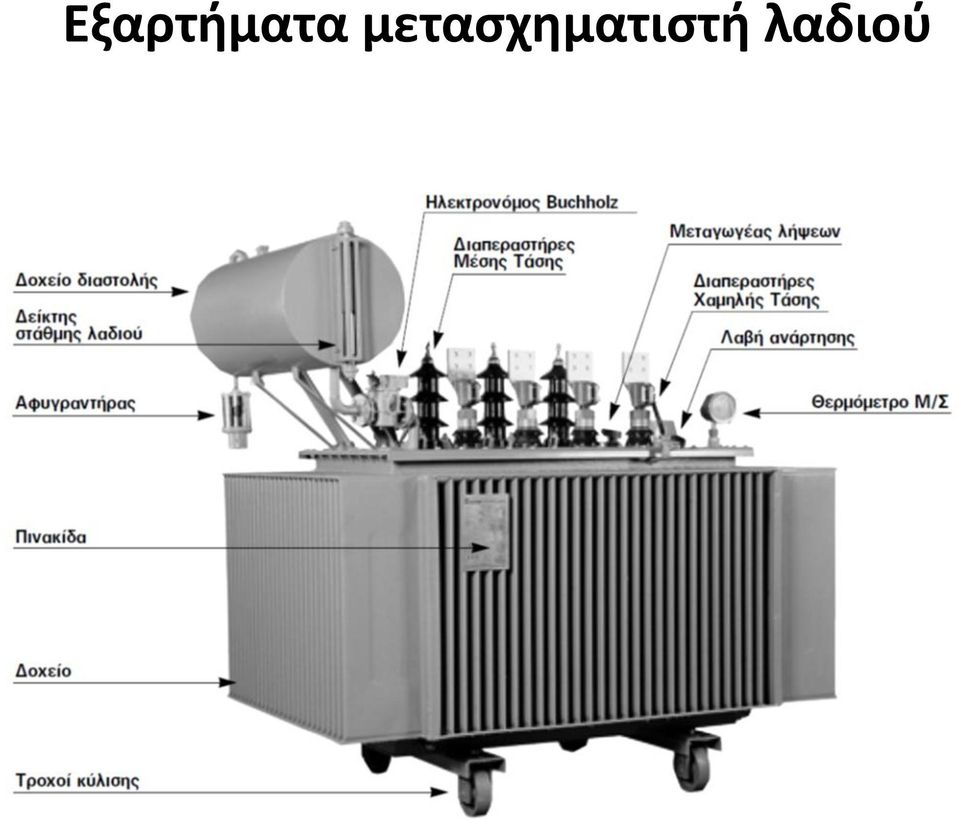

5 Εξαρτήματα μετασχηματιστή λαδιού

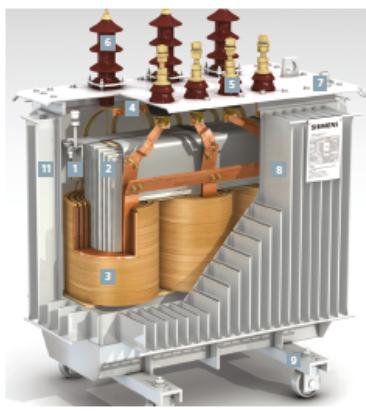

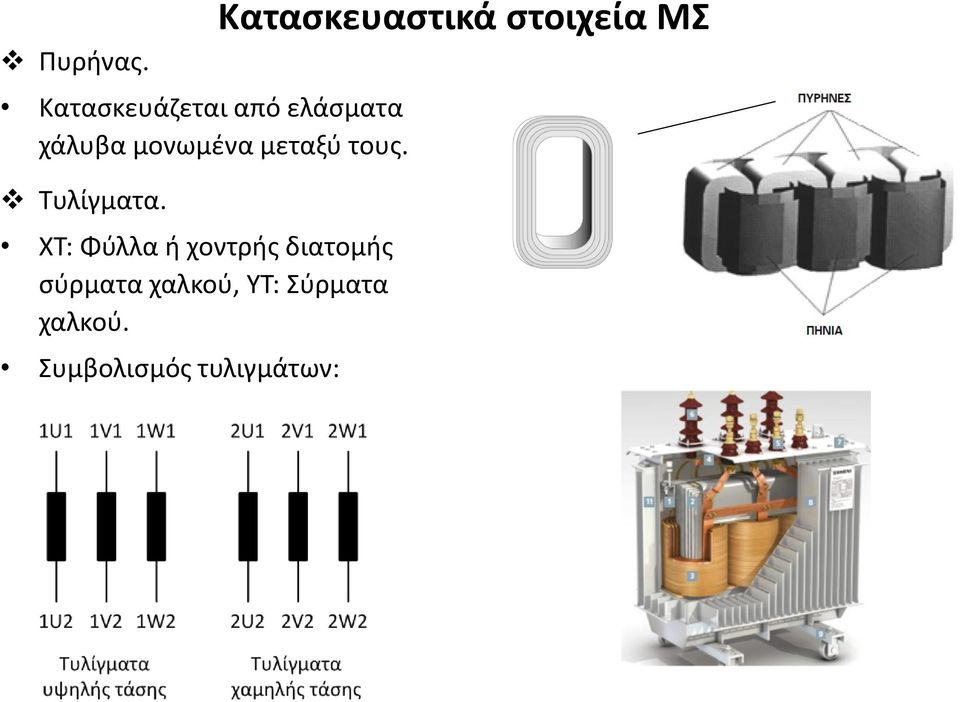

6 Πυρήνας. Κατασκευάζεται από ελάσματα χάλυβα μονωμένα μεταξύ τους. Τυλίγματα. ΧΤ: Φύλλα ή χοντρής διατομής σύρματα χαλκού, ΥΤ: Σύρματα χαλκού. Συμβολισμός τυλιγμάτων: Κατασκευαστικά στοιχεία ΜΣ

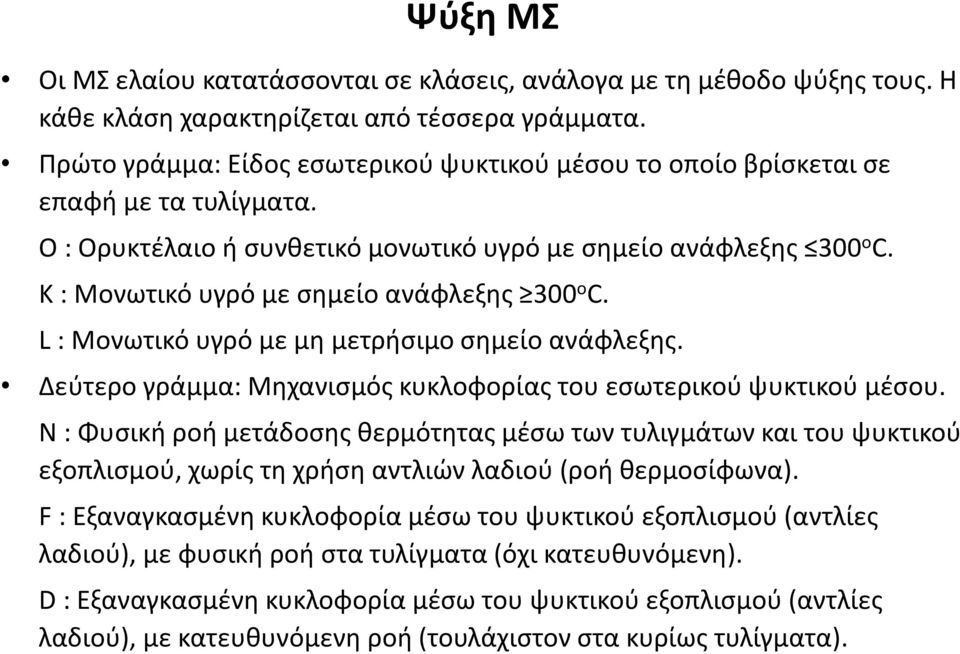

7 Ψύξη ΜΣ Οι ΜΣ ελαίου κατατάσσονται σε κλάσεις, ανάλογα με τη μέθοδο ψύξης τους. Η κάθε κλάση χαρακτηρίζεται από τέσσερα γράμματα. Πρώτο γράμμα: Είδος εσωτερικού ψυκτικού μέσου το οποίο βρίσκεται σε επαφή με τα τυλίγματα. Ο : Ορυκτέλαιο ή συνθετικό μονωτικό υγρό με σημείο ανάφλεξης 300 ο C. K : Μονωτικό υγρό με σημείο ανάφλεξης 300 ο C. L : Μονωτικό υγρό με μη μετρήσιμο σημείο ανάφλεξης. Δεύτερο γράμμα: Μηχανισμός κυκλοφορίας του εσωτερικού ψυκτικού μέσου. N : Φυσική ροή μετάδοσης θερμότητας μέσω των τυλιγμάτων και του ψυκτικού εξοπλισμού, χωρίς τη χρήση αντλιών λαδιού (ροή θερμοσίφωνα). F : Εξαναγκασμένη κυκλοφορία μέσω του ψυκτικού εξοπλισμού (αντλίες λαδιού), με φυσική ροή στα τυλίγματα (όχι κατευθυνόμενη). D : Εξαναγκασμένη κυκλοφορία μέσω του ψυκτικού εξοπλισμού (αντλίες λαδιού), με κατευθυνόμενη ροή (τουλάχιστον στα κυρίως τυλίγματα).

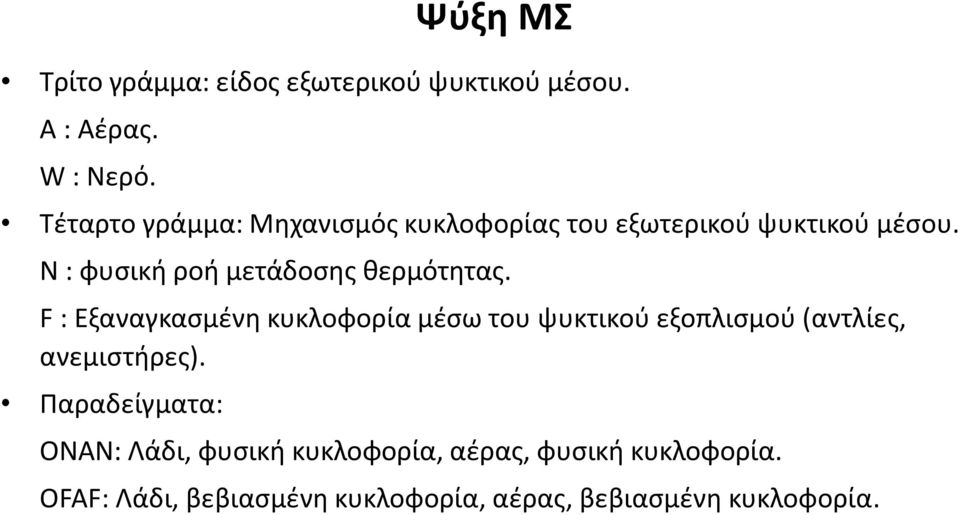

8 Ψύξη ΜΣ Τρίτο γράμμα: είδος εξωτερικού ψυκτικού μέσου. A : Αέρας. W : Νερό. Τέταρτο γράμμα: Μηχανισμός κυκλοφορίας του εξωτερικού ψυκτικού μέσου. N : φυσική ροή μετάδοσης θερμότητας. F : Εξαναγκασμένη κυκλοφορία μέσω του ψυκτικού εξοπλισμού (αντλίες, ανεμιστήρες). Παραδείγματα: ONAN: Λάδι, φυσική κυκλοφορία, αέρας, φυσική κυκλοφορία. OFAF: Λάδι, βεβιασμένη κυκλοφορία, αέρας, βεβιασμένη κυκλοφορία.

9 Ψύξη ΜΣ Για τους ΜΣ διανομής το χρησιμοποιούμενο σύστημα ψύξης είναι ΟΝΑΝ. Τοποθετούνται συνήθως είτε εναέρια σε κολώνες της ΔΕΗ, είτε σε κλειστούς χώρους όταν πρόκειται για υπόγεια δίκτυα ή υποσταθμούς καταναλωτών ΜΤ. Σε κλειστούς χώρους πρέπει να υπάρχει ικανοποιητικός αερισμός. Ο πυρήνας του ΜΣ με τα τυλίγματα τοποθετούνται μέσα στο δοχείο λαδιού για να ψυχθούν. Η θερμότητα που αναπτύσσεται στα τυλίγματα και στον πυρήνα μεταφέρεται στο λάδι και αυτό θερμαίνεται. Η άνοδος στη θερμοκρασία του λαδιού προκαλεί φυσική κυκλοφορία του λαδιού με την υψηλότερη θερμοκρασία προς το επάνω μέρος του ΜΣ. Το λάδι περνάει από τους εναλλάκτες θερμότητας του ΜΣ και απάγεται η θερμότητα προς το περιβάλλον. Οι εναλλάκτες θερμότητας ψύχονται με τη φυσική ροή του αέρα. Σε ΜΣ μεγαλύτερης ισχύος χρησιμοποιούνται αντλίες για βεβιασμένη ροή του λαδιού και ανεμιστήρες για τη βεβιασμένη κυκλοφορία του αέρα στους εναλλάκτες.

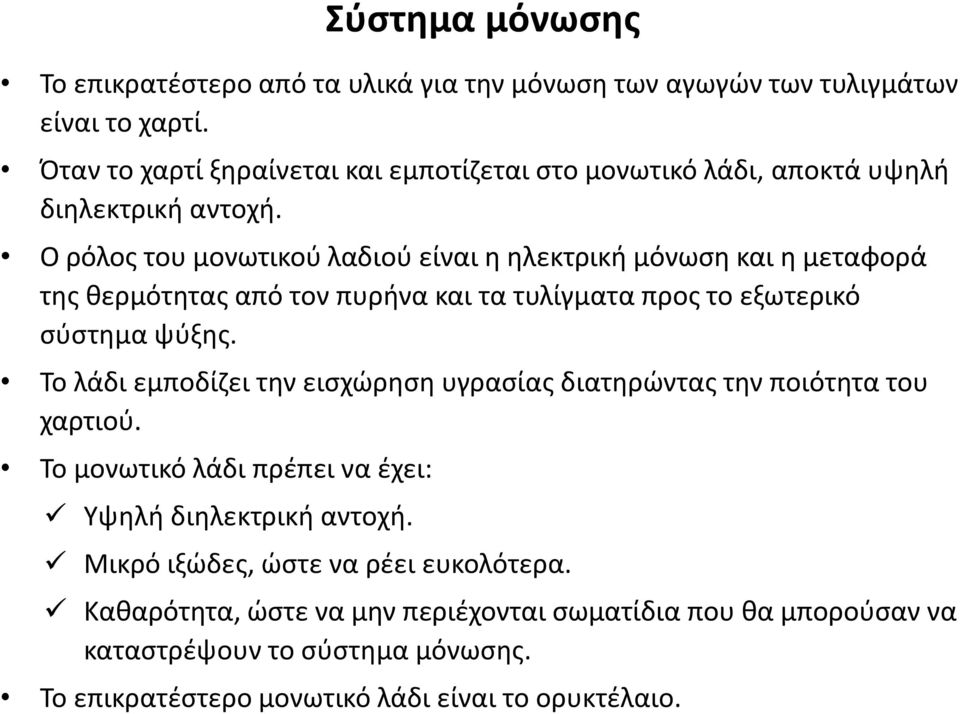

10 Σύστημα μόνωσης Το επικρατέστερο από τα υλικά για την μόνωση των αγωγών των τυλιγμάτων είναι το χαρτί. Όταν το χαρτί ξηραίνεται και εμποτίζεται στο μονωτικό λάδι, αποκτά υψηλή διηλεκτρική αντοχή. Ο ρόλος του μονωτικού λαδιού είναι η ηλεκτρική μόνωση και η μεταφορά της θερμότητας από τον πυρήνα και τα τυλίγματα προς το εξωτερικό σύστημα ψύξης. Το λάδι εμποδίζει την εισχώρηση υγρασίας διατηρώντας την ποιότητα του χαρτιού. Το μονωτικό λάδι πρέπει να έχει: Υψηλή διηλεκτρική αντοχή. Μικρό ιξώδες, ώστε να ρέει ευκολότερα. Καθαρότητα, ώστε να μην περιέχονται σωματίδια που θα μπορούσαν να καταστρέψουν το σύστημα μόνωσης. Το επικρατέστερο μονωτικό λάδι είναι το ορυκτέλαιο.

11 Δοχείο του ΜΣ. Εξαρτήματα ΜΣ Τα πλευρικά τοιχώματα του δοχείου κατασκευάζονται από πτυχωτά ελάσματα με στόχο την αύξηση της επιφάνειας ψύξης. Περιλαμβάνει: Ακροδέκτες γείωσης του δοχείου, σύστημα κύλισης με τροχούς ή βάση έδρασης, λαβές ανάρτησης. Βαλβίδα εκκένωσης και δειγματοληψίας λαδιού (για έλεγχο της διηλεκτρικής αντοχής του). Σύνδεσμος γείωσης ουδετέρου (για γείωση του ουδετέρου κόμβου του τριφασικού τυλίγματος με το δοχείο του ΜΣ). Πώμα πλήρωσης (για τη συμπλήρωση με μονωτικό λάδι). Μονωτήρες μέσης τάσης. Μονωτήρες χαμηλής τάσης.

12 Εξαρτήματα ΜΣ Μεταγωγέας λήψεων (με λήψεις 0, 2.5%, 5%). Η εφαρμοζόμενη τάση στο πρωτεύον του ΜΣ εξαρτάται από τη θέση του στο δίκτυο διανομής. Με το μεταγωγέα λήψεων, για δεδομένη εφαρμοζόμενη τάση στο πρωτεύον μπορεί να διατηρείται όσο το δυνατόν σταθερή η τάση στο δευτερεύον. Τοποθετείται στο δοχείο του ΜΣ με το χειριστήριο πάνω στο κάλυμμα. Χειρισμός γίνεται μόνο όταν ο ΜΣ βρίσκεται εκτός τάσης.

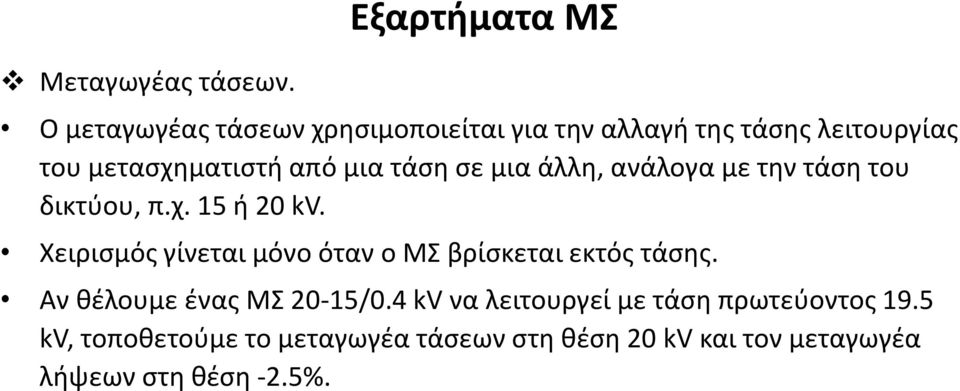

13 Μεταγωγέας τάσεων. Εξαρτήματα ΜΣ Ο μεταγωγέας τάσεων χρησιμοποιείται για την αλλαγή της τάσης λειτουργίας του μετασχηματιστή από μια τάση σε μια άλλη, ανάλογα με την τάση του δικτύου, π.χ. 15 ή 20 kv. Χειρισμός γίνεται μόνο όταν ο ΜΣ βρίσκεται εκτός τάσης. Αν θέλουμε ένας ΜΣ 20-15/0.4 kv να λειτουργεί με τάση πρωτεύοντος 19.5 kv, τοποθετούμε το μεταγωγέα τάσεων στη θέση 20 kv και τον μεταγωγέα λήψεων στη θέση -2.5%.

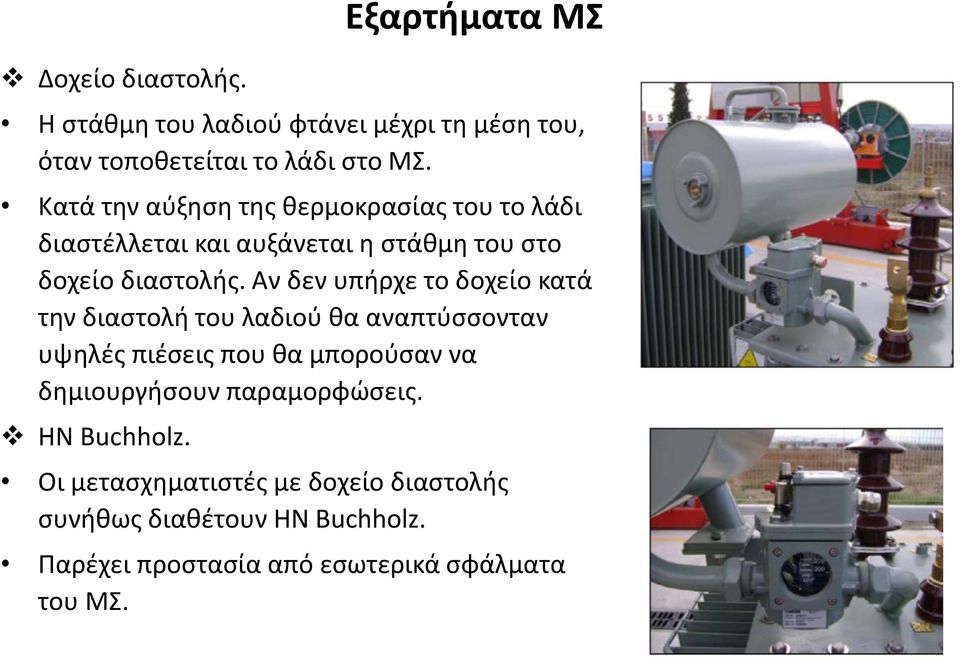

14 Δοχείο διαστολής. Η στάθμη του λαδιού φτάνει μέχρι τη μέση του, όταν τοποθετείται το λάδι στο ΜΣ. Κατά την αύξηση της θερμοκρασίας του το λάδι διαστέλλεται και αυξάνεται η στάθμη του στο δοχείο διαστολής. Αν δεν υπήρχε το δοχείο κατά την διαστολή του λαδιού θα αναπτύσσονταν υψηλές πιέσεις που θα μπορούσαν να δημιουργήσουν παραμορφώσεις. ΗΝ Buchholz. Εξαρτήματα ΜΣ Οι μετασχηματιστές με δοχείο διαστολής συνήθως διαθέτουν ΗΝ Buchholz. Παρέχει προστασία από εσωτερικά σφάλματα του ΜΣ.

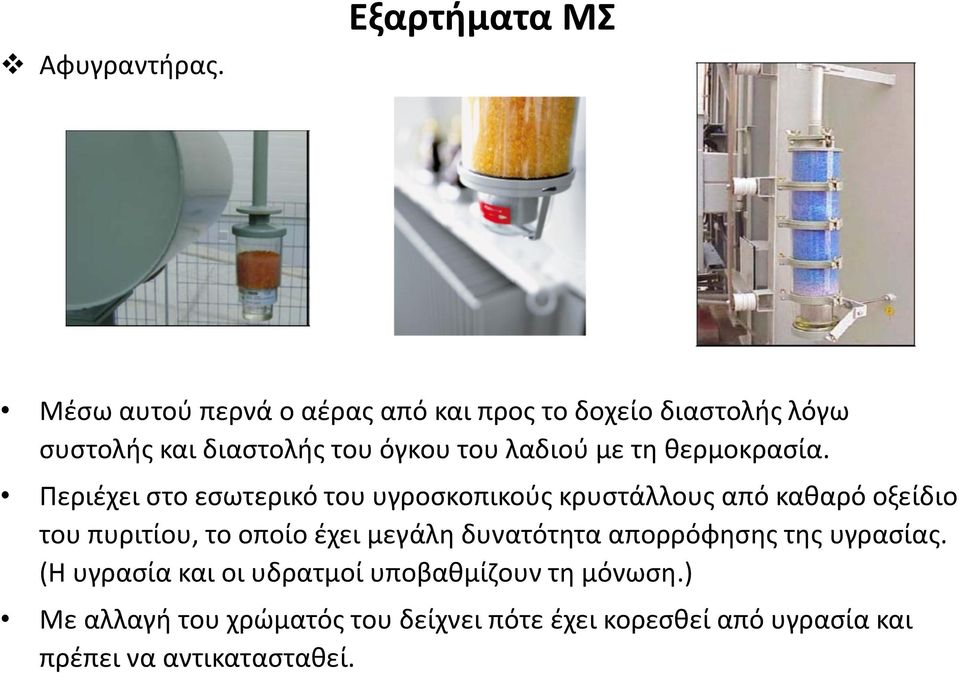

15 Αφυγραντήρας. Εξαρτήματα ΜΣ Μέσω αυτού περνά ο αέρας από και προς το δοχείο διαστολής λόγω συστολής και διαστολής του όγκου του λαδιού με τη θερμοκρασία. Περιέχει στο εσωτερικό του υγροσκοπικούς κρυστάλλους από καθαρό οξείδιο του πυριτίου, το οποίο έχει μεγάλη δυνατότητα απορρόφησης της υγρασίας. (Η υγρασία και οι υδρατμοί υποβαθμίζουν τη μόνωση.) Με αλλαγή του χρώματός του δείχνει πότε έχει κορεσθεί από υγρασία και πρέπει να αντικατασταθεί.

16 Δείκτης στάθμης μονωτικού λαδιού. Στους ΜΣ κλειστού τύπου (χωρίς δοχείο διαστολής) είναι τοποθετημένος στο πλευρικό τοίχωμα ή στο κάλυμμα του ΜΣ. Στους ΜΣ με δοχείο διαστολής τοποθετείται πλευρικά στο δοχείο αυτό. Θερμόμετρο. Εξαρτήματα ΜΣ Τοποθετείται στο επάνω μέρος του δοχείου του ΜΣ. Το θερμικό στοιχείο του τοποθετείται στο πιο ψηλό στρώμα του λαδιού, έτσι ώστε να μετρά τη θερμοκρασία του πιο θερμού σημείου του, δηλαδή τη μέγιστη θερμοκρασία του. Όταν η θερμοκρασία ξεπεράσει μια τιμή (π.χ. 80 ο C), μπορεί να υπάρχει προειδοποιητική ένδειξη και σε υψηλότερη θερμοκρασία (π.χ. 95 ο C) εντολή για απόζευξη του ΜΣ.

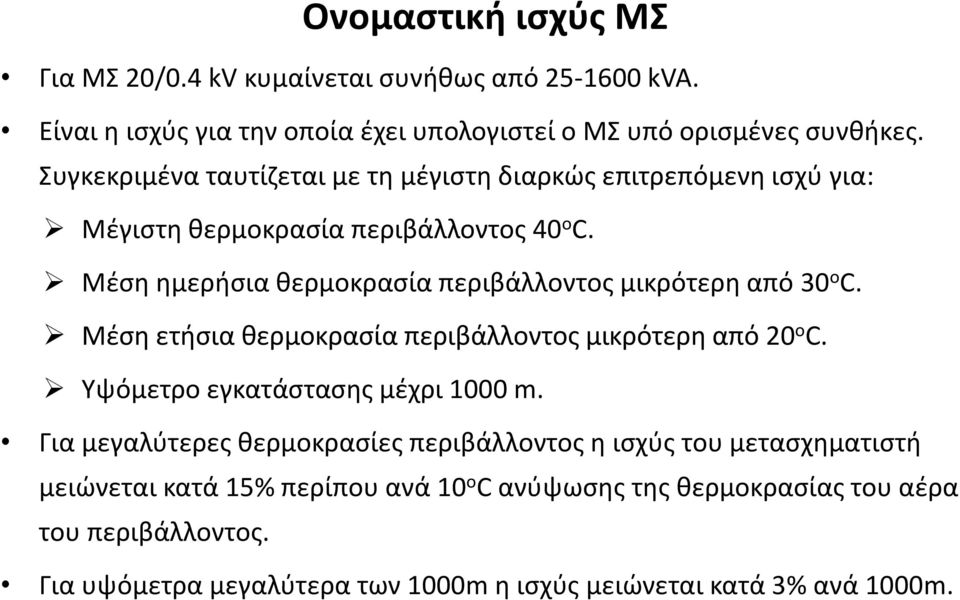

17 Ονομαστική ισχύς ΜΣ Για ΜΣ 20/0.4 kv κυμαίνεται συνήθως από kva. Είναι η ισχύς για την οποία έχει υπολογιστεί ο ΜΣ υπό ορισμένες συνθήκες. Συγκεκριμένα ταυτίζεται με τη μέγιστη διαρκώς επιτρεπόμενη ισχύ για: Μέγιστη θερμοκρασία περιβάλλοντος 40 ο C. Μέση ημερήσια θερμοκρασία περιβάλλοντος μικρότερη από 30 ο C. Μέση ετήσια θερμοκρασία περιβάλλοντος μικρότερη από 20 ο C. Υψόμετρο εγκατάστασης μέχρι 1000 m. Για μεγαλύτερες θερμοκρασίες περιβάλλοντος η ισχύς του μετασχηματιστή μειώνεται κατά 15% περίπου ανά 10 ο C ανύψωσης της θερμοκρασίας του αέρα του περιβάλλοντος. Για υψόμετρα μεγαλύτερα των 1000m η ισχύς μειώνεται κατά 3% ανά 1000m.

18 Ονομαστική ισχύς ΜΣ Η μέγιστη συνεχώς επιτρεπόμενη ανύψωση της θερμοκρασίας του λαδιού στο πάνω στρώμα του ως προς τη θερμοκρασία του περιβάλλοντος είναι 60 ο C. Στα τυλίγματα είναι 65 ο C. Υψηλότερες θερμοκρασίες μειώνουν τη διάρκεια ζωής του ΜΣ. Σε πραγματικές συνθήκες ο ΜΣ σπάνια φορτίζεται με την ονομαστική ισχύ, ενώ υπό ελεγχόμενες συνθήκες μπορεί να υπερφορτίζεται, όταν απαιτείται να καλύψει αιχμές ζήτησης ενέργειας.

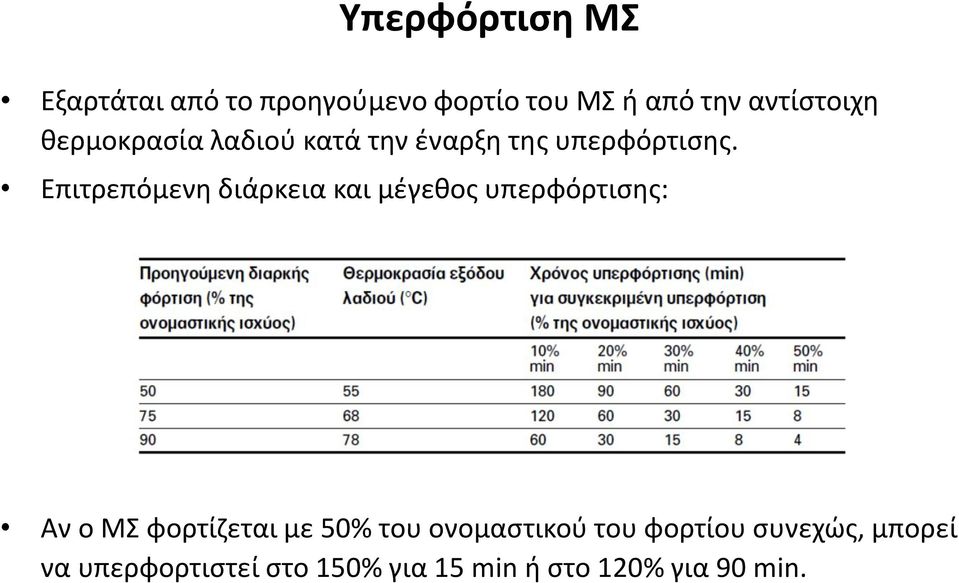

19 Υπερφόρτιση ΜΣ Εξαρτάται από το προηγούμενο φορτίο του ΜΣ ή από την αντίστοιχη θερμοκρασία λαδιού κατά την έναρξη της υπερφόρτισης. Επιτρεπόμενη διάρκεια και μέγεθος υπερφόρτισης: Αν ο ΜΣ φορτίζεται με 50% του ονομαστικού του φορτίου συνεχώς, μπορεί να υπερφορτιστεί στο 150% για 15 min ή στο 120% για 90 min.

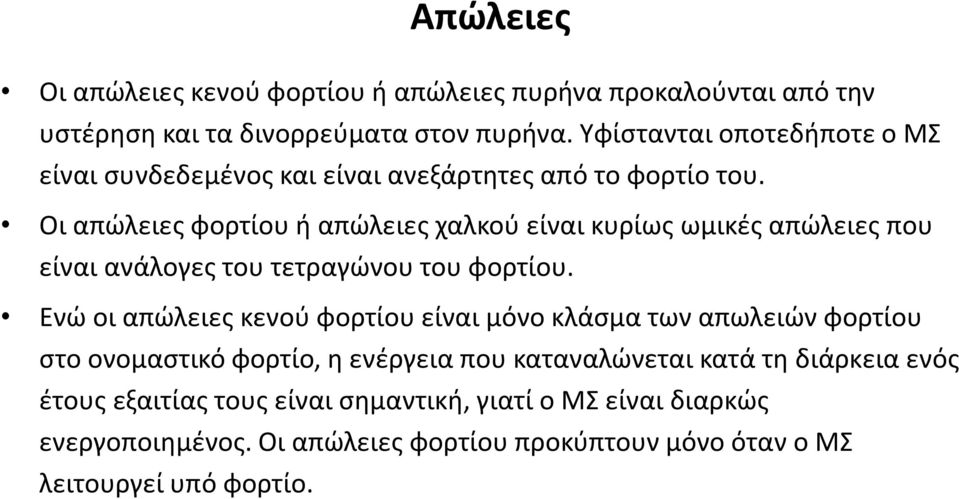

20 Απώλειες Οι απώλειες κενού φορτίου ή απώλειες πυρήνα προκαλούνται από την υστέρηση και τα δινορρεύματα στον πυρήνα. Υφίστανται οποτεδήποτε ο ΜΣ είναι συνδεδεμένος και είναι ανεξάρτητες από το φορτίο του. Οι απώλειες φορτίου ή απώλειες χαλκού είναι κυρίως ωμικές απώλειες που είναι ανάλογες του τετραγώνου του φορτίου. Ενώ οι απώλειες κενού φορτίου είναι μόνο κλάσμα των απωλειών φορτίου στο ονομαστικό φορτίο, η ενέργεια που καταναλώνεται κατά τη διάρκεια ενός έτους εξαιτίας τους είναι σημαντική, γιατί ο ΜΣ είναι διαρκώς ενεργοποιημένος. Οι απώλειες φορτίου προκύπτουν μόνο όταν ο ΜΣ λειτουργεί υπό φορτίο.

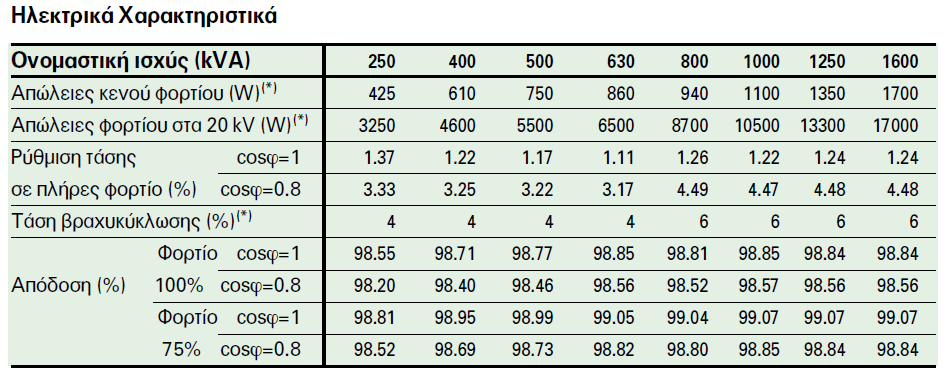

21 Παράδειγμα: Τριφασικοί ΜΣ ελαίου 250 έως 1600 kva 20/0,4 kv (ΕΛΒΗΜ)

22 Συνδεσμολογία και ομάδα Τα τρία πηνία πρωτεύοντος ή δευτερεύοντος μπορούν να συνδεθούν με διαφορετικούς τρόπους για να δώσουν έναν τριφασικό ΜΣ. Η ομάδα ζεύξης καθορίζει τη ζεύξη των δύο τυλιγμάτων του ΜΣ, καθώς και τη θέση των φάσεων μεταξύ τους. D (d): σύνδεση σε τρίγωνο, Y (y): σύνδεση σε αστέρα, Z (z): σύνδεση σε ζιγκ ζαγκ, Ν (n): υπάρχει ουδέτερος για σύνδεση εκτός μετασχηματιστή. Καθορίζεται επίσης η διαφορά φάσης μεταξύ του πρωτεύοντος και του δευτερεύοντος. Ο δείκτης κ δηλώνει ότι προηγείται το διάνυσμα της ΧΤ κατά κ επί 30 ο από το διάνυσμα της ΥΤ (Dy5: Συνδεσμολογία τριγώνου στην ΥΤ, αστέρα στην ΧΤ και κ=5). Συνιστάται συνδεσμολογία Dyn11 ή Dyn5. Άλλες μπορούν να γίνουν δεκτές μετά από συνεννόηση με τη ΔΕΗ. Δεν επιτρέπεται γείωση του ΜΣ στην πλευρά της ΜΤ. Ο ουδέτερος της ΧΤ γειώνεται.

23 Πινακίδα ΜΣ Περιλαμβάνονται τα εξής στοιχεία: Ονομαστική ισχύς του ΜΣ (400 kva). Αριθμός των φάσεων (3). Ονομαστική τάση πρωτεύοντος μαζί με το ποσοστό μεταβολής της τάσης, καθώς και τα βήματα του μεταγωγέα (HV 20 kv ± 2 x 2.5%). Ονομαστική τάση δευτερεύοντος (LV 0.4 kv). Ονομαστικό ρεύμα στο πρωτεύον και στο δευτερεύον (11.5 και 577 A αντίστοιχα). Πίνακας για την σωστή θέση του μεταγωγέα, ώστε στην XT να έχουμε 0.4 kv, ανάλογα με την τάση στην πλευρά της ΥΤ (Ο μεταγωγέας πρέπει είναι στη θέση 3 όταν η τάση είναι 20 kv). Ονομαστική συχνότητα (50 Hz). Συνδεσμολογία τυλιγμάτων ΧΤ και ΥΤ και δείκτης κ (Dy5: Συνδεσμολογία τριγώνου στην ΥΤ, αστέρα στην ΧΤ και κ=5).

24 Πινακίδα ΜΣ Θερμοκρασία περιβάλλοντος λειτουργίας στην οποία μπορεί να λειτουργεί με το μέγιστο φορτίο (40 ο C). Όταν η θερμοκρασία περιβάλλοντος είναι μεγαλύτερη το φορτίο του πρέπει να μειωθεί ανάλογα. Επιτρεπόμενη αύξηση της θερμοκρασίας πάνω από αυτή του περιβάλλοντος στα τυλίγματα και στο λάδι (65 ο C και 60 ο C αντίστοιχα). Τάση βραχυκύκλωσης (3.95%). Κλάση μόνωσης στην ΥΤ και ΧΤ (LI 125AC50 και AC3). Απώλειες φορτίου (6143 W). Απώλειες κενού φορτίου (964 W). Τρόπος ψύξης (ΟΝΑΝ). Συνολικό βάρος (1240 kg), βάρος λαδιού (262 kg), βάρος πυρήνα και τυλιγμάτων (700 kg).

25 Τριφασικοί ΜΣ ελαίου 250 έως 1600 kva 20/0,4 kv (ΕΛΒΗΜ)

26 Τριφασικοί ΜΣ ελαίου 250 έως 1600 kva 20-15/0,4 kv (ΕΛΒΗΜ)

27 Τριφασικοί ΜΣ κλειστού τύπου 250 έως 1600 kva 20/0,4 kv (ΕΛΒΗΜ)

28 Είδη σφαλμάτων Η προστασία των ΜΣ είναι ένας συνδυασμός προληπτικών μέτρων έναντι των παρακάτω αστοχιών. Πιθανά σφάλματα ΜΣ και επιπτώσεις τους Είδος καταπόνησης Πιθανές αιτίες Είδος σφάλματος Τρόπος εκδήλωσης Υπερτάσεις Κεραυνικό πλήγμα σε κοντινή απόσταση. Χειρισμοί του δικτύου. Ηλεκτρική εκκένωση μεταξύ των σπειρών ή μεταξύ τυλίγματος και δοχείου. Έκλυση αερίου ή καπνού. Μικρή αύξηση του ρεύματος φάσης. Ρεύμα προς τη γη. Ασθενείς υπερεντάσεις Υπέρταση. Επαγόμενο σφάλμα στο δίκτυο ΧΤ. Καταστροφή τυλιγμάτων στα πιο θερμά σημεία τους από βραχυκύκλωση των σπειρών. Έκλυση αερίου ή καπνού. Μικρή αύξηση του ρεύματος φάσης. Βραχυκυκλώματα Σφάλμα στη ΧΤ σε κοντινή απόσταση. Καταστροφή τυλιγμάτων στα πιο θερμά σημεία τους από βραχυκύκλωση των σπειρών και μετατόπιση των πηνίων. Γρήγορη και τυχαία εξέλιξη σφάλματος μεταξύ των τυλιγμάτων. Γήρανση Συσσώρευση των επιπτώσεων των προηγουμένων καταπονήσεων. Ηλεκτρική εκκένωση μεταξύ των σπειρών ΜΤ. Πιθανή εξέλιξη σφάλματος προς τη γη. Έκλυση αερίου ή καπνού. Μικρή αύξηση του ρεύματος φάσης. Ρεύμα προς της γη.

29 Είδη σφαλμάτων Γενικά ένας ΜΣ μπορεί να υποστεί σοβαρή βλάβη στις εξής περιπτώσεις: Παρατεταμένο βραχυκύκλωμα (ή συσσωρευτική επίδραση επαναλαμβανόμενων σφαλμάτων) μέσα ή έξω από το δοχείο στην πλευρά της ΧΤ ή της ΜΤ. Έχει ως αποτέλεσμα θερμική και μηχανική καταπόνηση. Διαρκής υπερφόρτιση. Επιφέρει υπέρβαση των επιτρεπτών ορίων θερμοκρασίας. Σφάλμα στη μόνωση, όπως βραχυκύκλωμα σπειρών και τυλιγμάτων ως προς γη.

30 Προστασία ΜΣ σε βραχυκύκλωμα Με ασφάλειες σκόνης ή ΔΙ στη ΜΤ. Στον πίνακα φαίνεται το μέγεθος των ασφαλειών για τάση 20 kv. (Για παραλληλισμένους ΜΣ λαμβάνεται ως ισχύς το άθροισμα των ονομαστικών ισχύων. Ισχύς ΜΣ (kva) Για τάση 20 kv Ρεύμα ΜΤ (Α) Ρεύμα ΧΤ (Α) Ονομαστικό ρεύμα ασφάλειας Ελάχιστο (Α) Μέγιστο (Α)

31 Προστασία ΜΣ σε υπερφόρτιση Η προστασία σε παρατεταμένη συνεχή υπερφόρτιση γίνεται μέσω του θερμόμετρου λαδιού ή χρησιμοποιώντας θερμίστορες που είναι εμφυτευμένοι στα τυλίγματα του ΜΣ κατά την κατασκευή του. Επιπροσθέτως χρησιμοποιούνται στη ΧΤ ασφάλειες ή αυτόματοι διακόπτες. Η τιμή της ασφάλειας και η ρύθμιση του θερμικού του αυτόματου διακόπτη επιλέγονται με βάση το ονομαστικό ρεύμα του ΜΣ.

32 Ηλεκτρονόμος Buchholz Αποτελεσματική και φθηνή προστασία από εσωτερικά σφάλματα σε ΜΣ λαδιού που διαθέτουν δοχείο διαστολής. Τοποθετείται μεταξύ του δοχείου του ΜΣ και του δοχείου διαστολής. Ανιχνεύονται σφάλματα που οδηγούν σε ανάπτυξη αερίων ή σε έντονη ροή λαδιού (σφάλματα μόνωσης, βραχυκυκλώματα), καθώς και διαρροή λαδιού. Η ανίχνευση δεν διορθώνει το σφάλμα, αλλά μας προειδοποιεί να αποσυνδέσουμε εγκαίρως το ΜΣ, αλλιώς υπάρχει κίνδυνος ζημιάς. Ο ΜΣ πρέπει να σταματήσει να λειτουργεί, να επιθεωρηθεί και αν χρειάζεται να επισκευαστεί. Συνήθως εφαρμόζεται σε μεγάλους ΜΣ, π.χ. 630 kva και άνω.

33 Λειτουργία ηλεκτρονόμου Buchholz 1: Πλωτήρας για προειδοποίηση 2: Πλωτήρας για άμεση διέγερση 3: Διακόπτης που διεγείρεται από έντονη ροή 4: Ελατήριο συγκράτησης 5: Δοχείο διαστολής 6: Δοχείο ΜΣ Α 1 : Ακροδέκτης προειδοποιητικού σήματος Α 2 : Ακροδέκτης σήματος διέγερσης προς διακόπτη Περιλαμβάνει θάλαμο συσσώρευσης αερίων, που υπό φυσιολογικές συνθήκες είναι γεμάτος με λάδι. Αν σχηματιστούν φυσαλίδες ή υπάρχει έλλειψη λαδιού, τότε μετακινείται προς τα κάτω ο πλωτήρας 1, κλείνει ο διακόπτης 1 και δίνει σήμανση Α 1 (κινδύνου). Αν τα αέρια που εκλύονται είναι αρκετά, τότε γεμίζουν τον ΗΝ, μετακινείται προς τα κάτω ο πλωτήρας 2, κλείνει ο διακόπτης 2 και δίνει σήμα Α 2 (για αποσύνδεση). Έχουμε αποσύνδεση επίσης αν δημιουργηθεί έντονη ροή προς το δοχείο διαστολής μετά από βραχυκύκλωμα ή μεγάλη εσωτερική βλάβη, οπότε πιέζεται η πλάκα 3 και κλείνει ο διακόπτης.

34

35 Διαφορική προστασία ΜΣ Εφαρμόζεται σε μεγαλύτερους ΜΣ (>1250 kva) γιατί είναι σχετικά ακριβή. Προστατεύει τον ΜΣ από σφάλματα διφασικά, τριφασικά, γης, φάσεων. Σε αντίθεση με τον ΗΝ Buchholz, διακόπτει την λειτουργία άμεσα και περιορίζει τη ζημιά στον ΜΣ στο ελάχιστο. Γίνεται σύγκριση των ρευμάτων πρωτεύοντος και δευτερεύοντος με τη χρήση τριών ΜΣ έντασης στη ΜΤ και στη ΧΤ. Πρέπει να ληφθεί υπόψη η συνδεσμολογία του ΜΣ. Για Dy5 χρειάζεται ένας πρόσθετος ΜΣ Dy5 που επιφέρει στροφή των ρευμάτων του πρωτεύοντος για να συμπέσουν με αυτά του δευτερεύοντος. Τα δευτερεύοντα των έξι ΜΣ έντασης καταλήγουν σε ΗΝ που ελέγχει αν τα ανηγμένα εισερχόμενα ρεύματα είναι ίσα με τα εξερχόμενα ρεύματα. Αν η διαφορά ξεπερνά ένα όριο, τότε ο ΗΝ δίνει εντολή απόζευξης στον ΔΙ στην ΜΤ.

36 Παράλληλη λειτουργία ΜΣ Γίνεται είτε για να αυξήσουμε την ισχύ υπάρχοντος ΥΣ ή για να έχουμε εναλλακτική πηγή ρευματοδότησης σε περίπτωση βλάβης του πρώτου ΜΣ. Όταν οι ΜΣ λειτουργούν παράλληλα σε κοινούς ζυγούς στη ΜΤ και ΧΤ, για να έχουμε ομοιόμορφη φόρτιση, πρέπει να ακολουθούνται οι παρακάτω κανόνες: Η σχέση των ισχύων τους να είναι μεταξύ 1/3 και 3. Οι ονομαστικές τάσεις να είναι ίσες. Σε ΜΣ που έχουν δυνατότητα αλλαγής του λόγου μετασχηματισμού θα πρέπει ο λόγος αυτός να είναι ίδιος. Επιτρέπονται ανοχές μέχρι 0.05%. Οι ονομαστικές τάσεις βραχυκύκλωσης πρέπει να διαφέρουν λιγότερο από 10%. Οι ΜΣ πρέπει να ανήκουν στην ίδια ομάδα ζεύξης και να συνδεθούν με τους ανάλογους ακροδέκτες U-U, V-V, W-W.

37 Παράλληλη λειτουργία ΜΣ ΜΣ με ομάδες Dy5 και Dy11 μπορούν να συνδεθούν παράλληλα με κατάλληλη σύνδεση των ακροδεκτών τους. Συγκεκριμένα:

38 Συντήρηση ΜΣ Δεν έχουν στρεφόμενα μέρη και είναι αρκετά στιβαρής κατασκευής, πρέπει όμως να επιθεωρούνται, αφού καταπονούνται από σφάλματα. Η συχνότητα συντήρησης εξαρτάται από το περιβάλλον τους και τη φόρτιση. Οπτική επιθεώρηση (π.χ. κάθε 3 μήνες): Αν ο ΜΣ είναι καθαρός, ειδικά στην επιφάνεια των μονωτήρων. Διαρροή λαδιού. Γδαρσίματα του δοχείου, που μπορεί να οδηγήσουν σε οξείδωση. Επίπεδο λαδιού στον δείκτη λαδιού, όταν ο ΜΣ είναι εκτός λειτουργίας. Επιθεώρηση κρυστάλλων πυριτίου. Έλεγχος λαδιού (π.χ. κάθε χρόνο): Δειγματοληψία λαδιού για έλεγχο της διηλεκτρικής αντοχής Σωστή λειτουργία Buchholz, θερμομέτρου και κατάσταση των επαφών τους.
