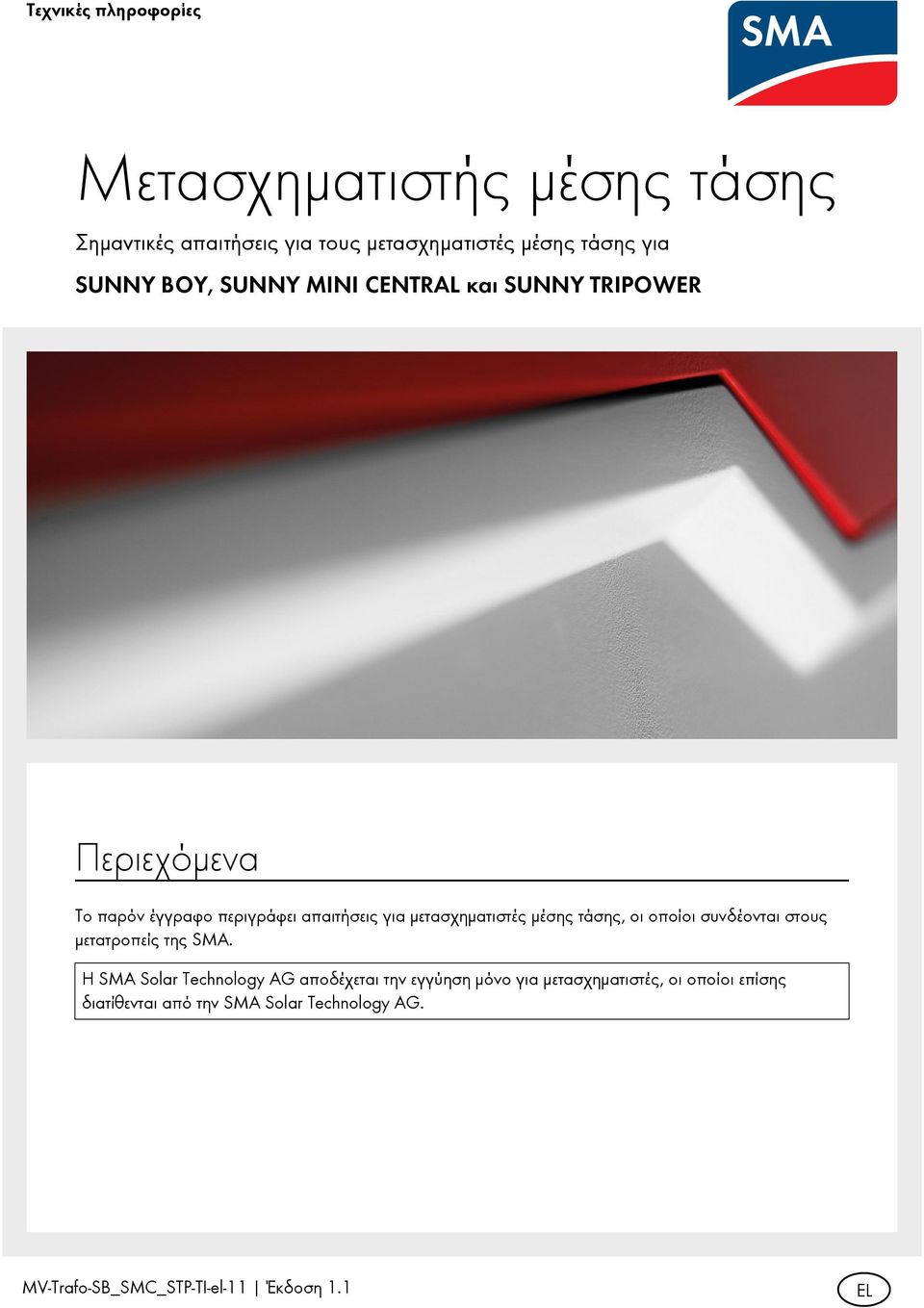

1 Τεχνικές πληροφορίες Μετασχηματιστής μέσης τάσης Σημαντικές απαιτήσεις για τους μετασχηματιστές μέσης τάσης για SUNNY BOY, SUNNY MINI CENTRAL και SUNNY TRIPOWER Περιεχόμενα Το παρόν έγγραφο περιγράφει απαιτήσεις για μετασχηματιστές μέσης τάσης, οι οποίοι συνδέονται στους μετατροπείς της SMA. H SMA Solar Technology AG αποδέχεται την εγγύηση μόνο για μετασχηματιστές, οι οποίοι επίσης διατίθενται από την SMA Solar Technology AG. MV-Trafo-SB_SMC_STP-TI-el-11 Έκδοση 1.1 EL

2 1 Γενικά τεχνικά χαρακτηριστικά SMA Solar Technology AG 1 Γενικά τεχνικά χαρακτηριστικά Οι χρησιμοποιούμενοι μετασχηματιστές πρέπει να πληρούν τα εξής τεχνικά χαρακτηριστικά: Ο μετασχηματιστής για τους μετατροπείς μπορεί να είναι επιλεγμένος ως μετασχηματιστής διανομής, ο οποίος όμως πρέπει να είναι σχεδιασμένος για τις συνήθεις κυκλικές καταπονήσεις μιας φωτοβολταϊκής εγκατάστασης (καταπόνηση την ημέρα και ενδεχομένως καμία καταπόνηση τη νύχτα). Ο μετασχηματιστής μπορεί να είναι υγρόψυκτου τύπου (π.χ. με ορυκτέλαιο ή βιολογικά αποδομήσιμο λάδι) ή ξηρού τύπου. Ο μετασχηματιστής μπορεί να είναι αυτομετασχηματιστής. Η σύνδεση στο ηλεκτρικό δίκτυο χαμηλής, μέσης ή υψηλής τάσης επιτρέπεται. Το επίπεδο τάσης της πλευράς μέγιστης τάσης του μετασχηματιστή πρέπει να επιλέγεται σύμφωνα με το επίπεδο τάσης στο σημείο σύνδεσης του ηλεκτρικού δικτύου. Για την περίπτωση σύνδεσης στο δίκτυο μέσης τάσης, η SMA Solar Technology AG συνιστά τη χρήση ενός μετασχηματιστή μέσης τάσης με βηματικό διακόπτη στην πλευρά μέγιστης τάσης, ο οποίος επιτρέπει την προσαρμογή στο επίπεδο τάσης του δημόσιου ηλεκτρικού δικτύου. Παρέχεται η δυνατότητα σύνδεσης παράλληλα πολλών μετατροπέων στο πηνίο χαμηλής τάσης του μετασχηματιστή. Αν προβλέπεται ιεραρχικά ανώτερη επικοινωνία με το μετατροπέα, πρέπει να ληφθεί υπόψη ο μέγιστος αριθμός συσκευών, που μπορούν να διασυνδεθούν στη δομή επικοινωνίας. Περιέλιξη θωράκισης δεν είναι απαραίτητη. Η πλευρά χαμηλής τάσης του μετασχηματιστή πρέπει να είναι σε καλωδίωση αστέρα. Το σημείο αστέρα πρέπει να οδηγείται προς τα έξω. Για μετατροπείς SMA η εταιρία SMA Solar Technology AG συνιστά τις παρακάτω ομάδες μεταγωγής για διάφορους τρόπους χρήσης του σημείου αστέρα: Μονωμένο σημείο αστέρα στην πλευρά μέγιστης τάσης Dyn1, Dyn5, Dyn11 Εξερχόμενο σημείο αστέρα στην πλευρά μέγιστης τάσης YNyn0, YNyn6 2 MV-Trafo-SB_SMC_STP-TI-el-11 Τεχνικές πληροφορίες

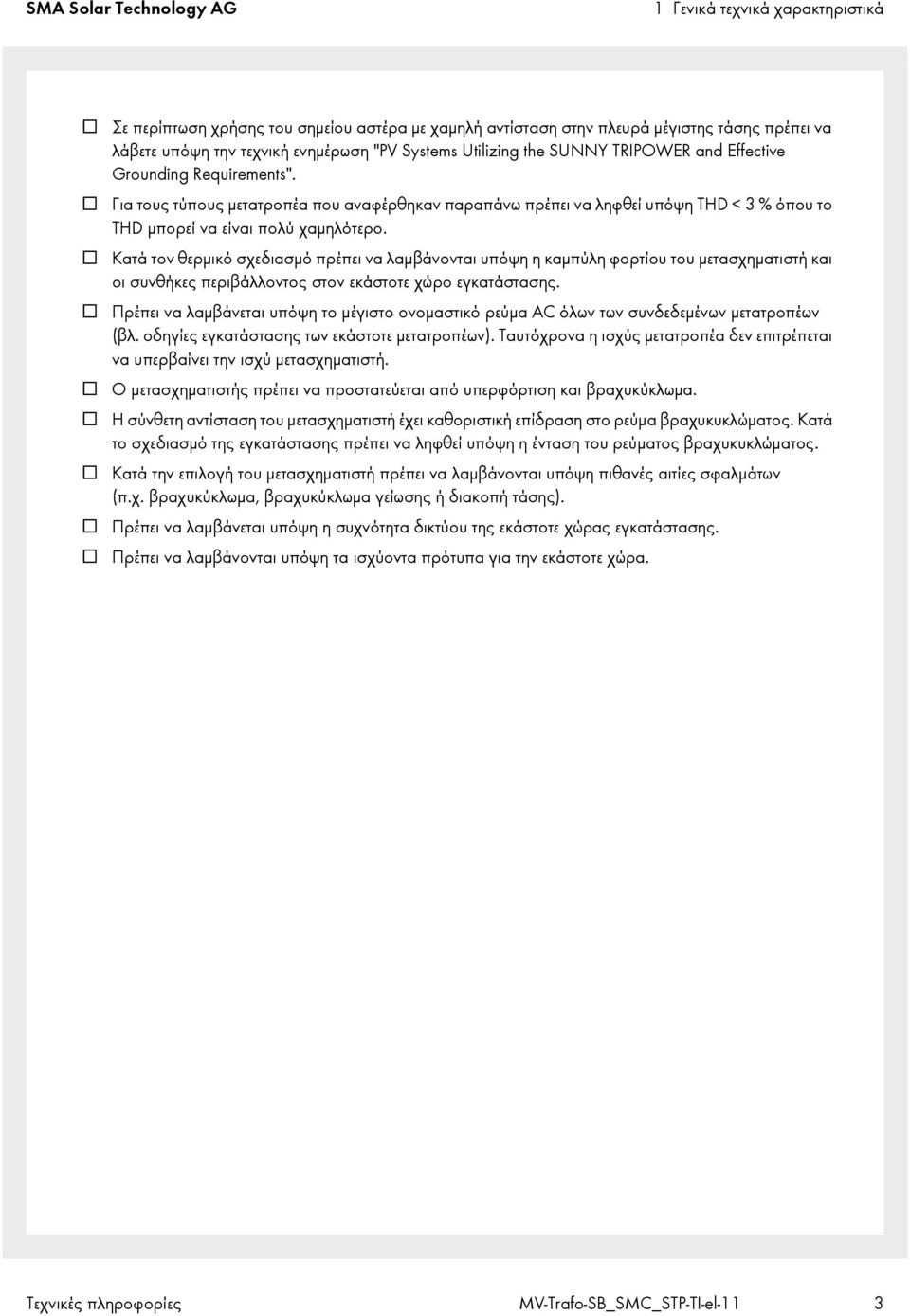

3 SMA Solar Technology AG 1 Γενικά τεχνικά χαρακτηριστικά Σε περίπτωση χρήσης του σημείου αστέρα με χαμηλή αντίσταση στην πλευρά μέγιστης τάσης πρέπει να λάβετε υπόψη την τεχνική ενημέρωση "PV Systems Utilizing the SUNNY TRIPOWER and Effective Grounding Requirements". Για τους τύπους μετατροπέα που αναφέρθηκαν παραπάνω πρέπει να ληφθεί υπόψη THD < 3 % όπου το THD μπορεί να είναι πολύ χαμηλότερο. Κατά τον θερμικό σχεδιασμό πρέπει να λαμβάνονται υπόψη η καμπύλη φορτίου του μετασχηματιστή και οι συνθήκες περιβάλλοντος στον εκάστοτε χώρο εγκατάστασης. Πρέπει να λαμβάνεται υπόψη το μέγιστο ονομαστικό ρεύμα AC όλων των συνδεδεμένων μετατροπέων (βλ. οδηγίες εγκατάστασης των εκάστοτε μετατροπέων). Ταυτόχρονα η ισχύς μετατροπέα δεν επιτρέπεται να υπερβαίνει την ισχύ μετασχηματιστή. Ο μετασχηματιστής πρέπει να προστατεύεται από υπερφόρτιση και βραχυκύκλωμα. Η σύνθετη αντίσταση του μετασχηματιστή έχει καθοριστική επίδραση στο ρεύμα βραχυκυκλώματος. Κατά το σχεδιασμό της εγκατάστασης πρέπει να ληφθεί υπόψη η ένταση του ρεύματος βραχυκυκλώματος. Κατά την επιλογή του μετασχηματιστή πρέπει να λαμβάνονται υπόψη πιθανές αιτίες σφαλμάτων (π.χ. βραχυκύκλωμα, βραχυκύκλωμα γείωσης ή διακοπή τάσης). Πρέπει να λαμβάνεται υπόψη η συχνότητα δικτύου της εκάστοτε χώρας εγκατάστασης. Πρέπει να λαμβάνονται υπόψη τα ισχύοντα πρότυπα για την εκάστοτε χώρα. Τεχνικές πληροφορίες MV-Trafo-SB_SMC_STP-TI-el-11 3

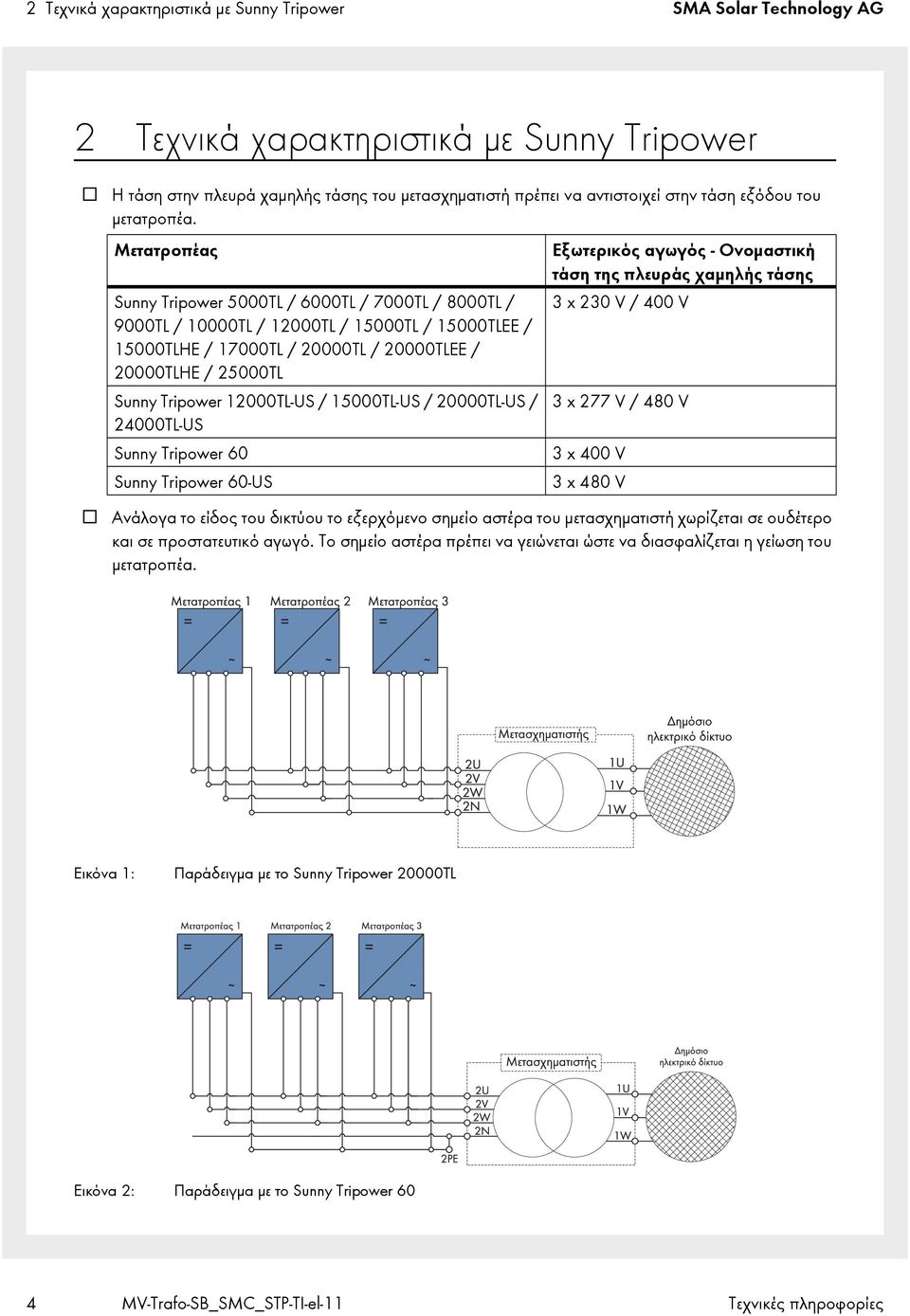

4 2 Τεχνικά χαρακτηριστικά με Sunny Tripower SMA Solar Technology AG 2 Τεχνικά χαρακτηριστικά με Sunny Tripower Η τάση στην πλευρά χαμηλής τάσης του μετασχηματιστή πρέπει να αντιστοιχεί στην τάση εξόδου του μετατροπέα. Μετατροπέας Sunny Tripower 5000TL / 6000TL / 7000TL / 8000TL / 9000TL / 10000TL / 12000TL / 15000TL / 15000TLEE / 15000TLHE / 17000TL / 20000TL / 20000TLEE / 20000TLHE / 25000TL Sunny Tripower 12000TL-US / 15000TL-US / 20000TL-US / 24000TL-US Sunny Tripower 60 Sunny Tripower 60-US Εξωτερικός αγωγός - Ονομαστική τάση της πλευράς χαμηλής τάσης 3 x 230 V / 400 V 3 x 277 V / 480 V 3 x 400 V 3 x 480 V Ανάλογα το είδος του δικτύου το εξερχόμενο σημείο αστέρα του μετασχηματιστή χωρίζεται σε ουδέτερο και σε προστατευτικό αγωγό. Το σημείο αστέρα πρέπει να γειώνεται ώστε να διασφαλίζεται η γείωση του μετατροπέα. Εικόνα 1: Παράδειγμα με το Sunny Tripower 20000TL Εικόνα 2: Παράδειγμα με το Sunny Tripower 60 4 MV-Trafo-SB_SMC_STP-TI-el-11 Τεχνικές πληροφορίες

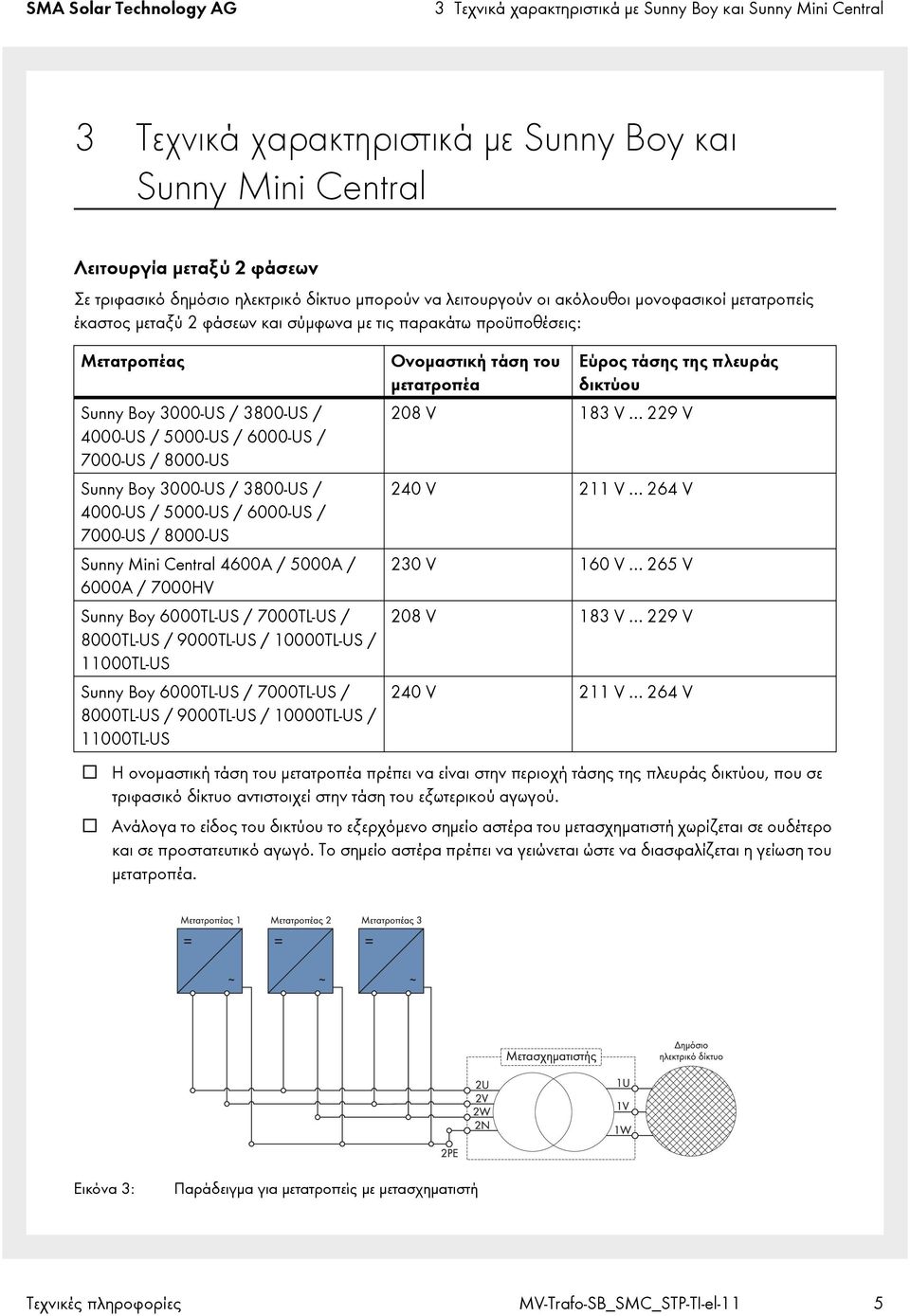

5 SMA Solar Technology AG 3 Τεχνικά χαρακτηριστικά με Sunny Boy και Sunny Mini Central 3 Τεχνικά χαρακτηριστικά με Sunny Boy και Sunny Mini Central Λειτουργία μεταξύ 2 φάσεων Σε τριφασικό δημόσιο ηλεκτρικό δίκτυο μπορούν να λειτουργούν οι ακόλουθοι μονοφασικοί μετατροπείς έκαστος μεταξύ 2 φάσεων και σύμφωνα με τις παρακάτω προϋποθέσεις: Μετατροπέας Sunny Boy 3000-US / 3800-US / 4000-US / 5000-US / 6000-US / 7000-US / 8000-US Sunny Boy 3000-US / 3800-US / 4000-US / 5000-US / 6000-US / 7000-US / 8000-US Sunny Mini Central 4600A / 5000A / 6000A / 7000HV Sunny Boy 6000TL-US / 7000TL-US / 8000TL-US / 9000TL-US / 10000TL-US / 11000TL-US Sunny Boy 6000TL-US / 7000TL-US / 8000TL-US / 9000TL-US / 10000TL-US / 11000TL-US Ονομαστική τάση του μετατροπέα Εύρος τάσης της πλευράς δικτύου 208 V 183 V 229 V 240 V 211 V 264 V 230 V 160 V 265 V 208 V 183 V 229 V 240 V 211 V 264 V Η ονομαστική τάση του μετατροπέα πρέπει να είναι στην περιοχή τάσης της πλευράς δικτύου, που σε τριφασικό δίκτυο αντιστοιχεί στην τάση του εξωτερικού αγωγού. Ανάλογα το είδος του δικτύου το εξερχόμενο σημείο αστέρα του μετασχηματιστή χωρίζεται σε ουδέτερο και σε προστατευτικό αγωγό. Το σημείο αστέρα πρέπει να γειώνεται ώστε να διασφαλίζεται η γείωση του μετατροπέα. Εικόνα 3: Παράδειγμα για μετατροπείς με μετασχηματιστή Τεχνικές πληροφορίες MV-Trafo-SB_SMC_STP-TI-el-11 5

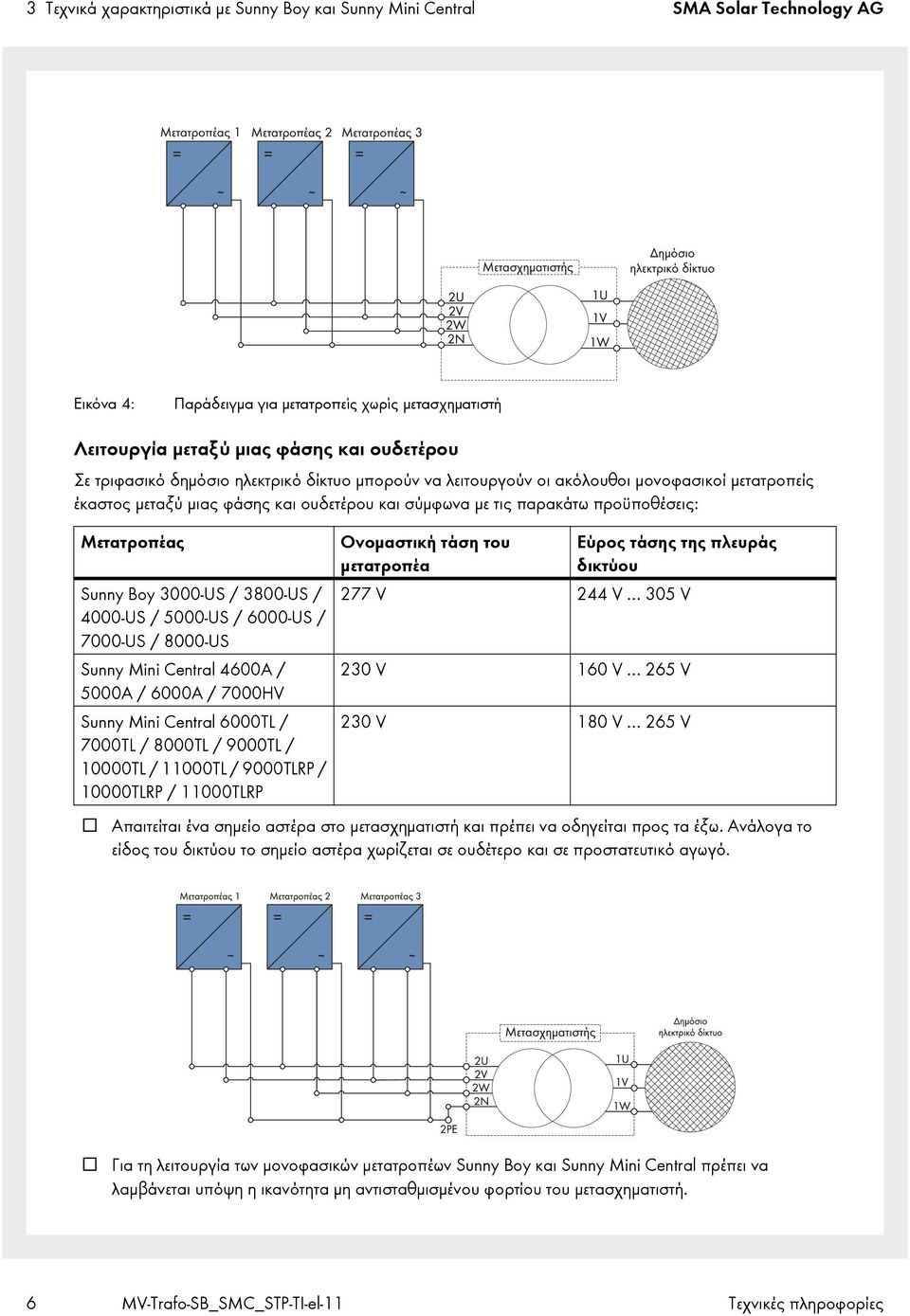

6 3 Τεχνικά χαρακτηριστικά με Sunny Boy και Sunny Mini Central SMA Solar Technology AG Εικόνα 4: Παράδειγμα για μετατροπείς χωρίς μετασχηματιστή Λειτουργία μεταξύ μιας φάσης και ουδετέρου Σε τριφασικό δημόσιο ηλεκτρικό δίκτυο μπορούν να λειτουργούν οι ακόλουθοι μονοφασικοί μετατροπείς έκαστος μεταξύ μιας φάσης και ουδετέρου και σύμφωνα με τις παρακάτω προϋποθέσεις: Μετατροπέας Sunny Boy 3000-US / 3800-US / 4000-US / 5000-US / 6000-US / 7000-US / 8000-US Sunny Mini Central 4600A / 5000A / 6000A / 7000HV Sunny Mini Central 6000TL / 7000TL / 8000TL / 9000TL / 10000TL / 11000TL / 9000TLRP / 10000TLRP / 11000TLRP Ονομαστική τάση του μετατροπέα Εύρος τάσης της πλευράς δικτύου 277 V 244 V 305 V 230V 230V 160V 265V 180V 265V Απαιτείται ένα σημείο αστέρα στο μετασχηματιστή και πρέπει να οδηγείται προς τα έξω. Ανάλογα το είδος του δικτύου το σημείο αστέρα χωρίζεται σε ουδέτερο και σε προστατευτικό αγωγό. Για τη λειτουργία των μονοφασικών μετατροπέων Sunny Boy και Sunny Mini Central πρέπει να λαμβάνεται υπόψη η ικανότητα μη αντισταθμισμένου φορτίου του μετασχηματιστή. 6 MV-Trafo-SB_SMC_STP-TI-el-11 Τεχνικές πληροφορίες
