1 product ΣΩΛΗΝΕΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑПO ПΟΛΥПΡΟПΥΛEΝΙΟ Sanitär- und Heizungsanlagen Kühl- und Heizdecken Sonderbau

2 περίληψη 1. ΧΡΗΣΕΙΣ 1. ΧΑΡΑΚΤΗΡΙΣΤΙΚA 2. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ 3. ΔΙΑΡΚΕΙΑ ΖΩΗΣ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ ΣΕ ΣΧΕΣΗ ΜΕ ΤΗΝ ПΙΕΣΗ ΚΑΙ ΤΗΝ ΘΕΡΜΟΚΡΑΣΙΑ 3. ΕΓΚΑΤAΣΤΑΣΗ 4. ΕΞΑΡΤΗΜΑΤΑ 12. ПΡΟΦΥΛAΞΕΙΣ

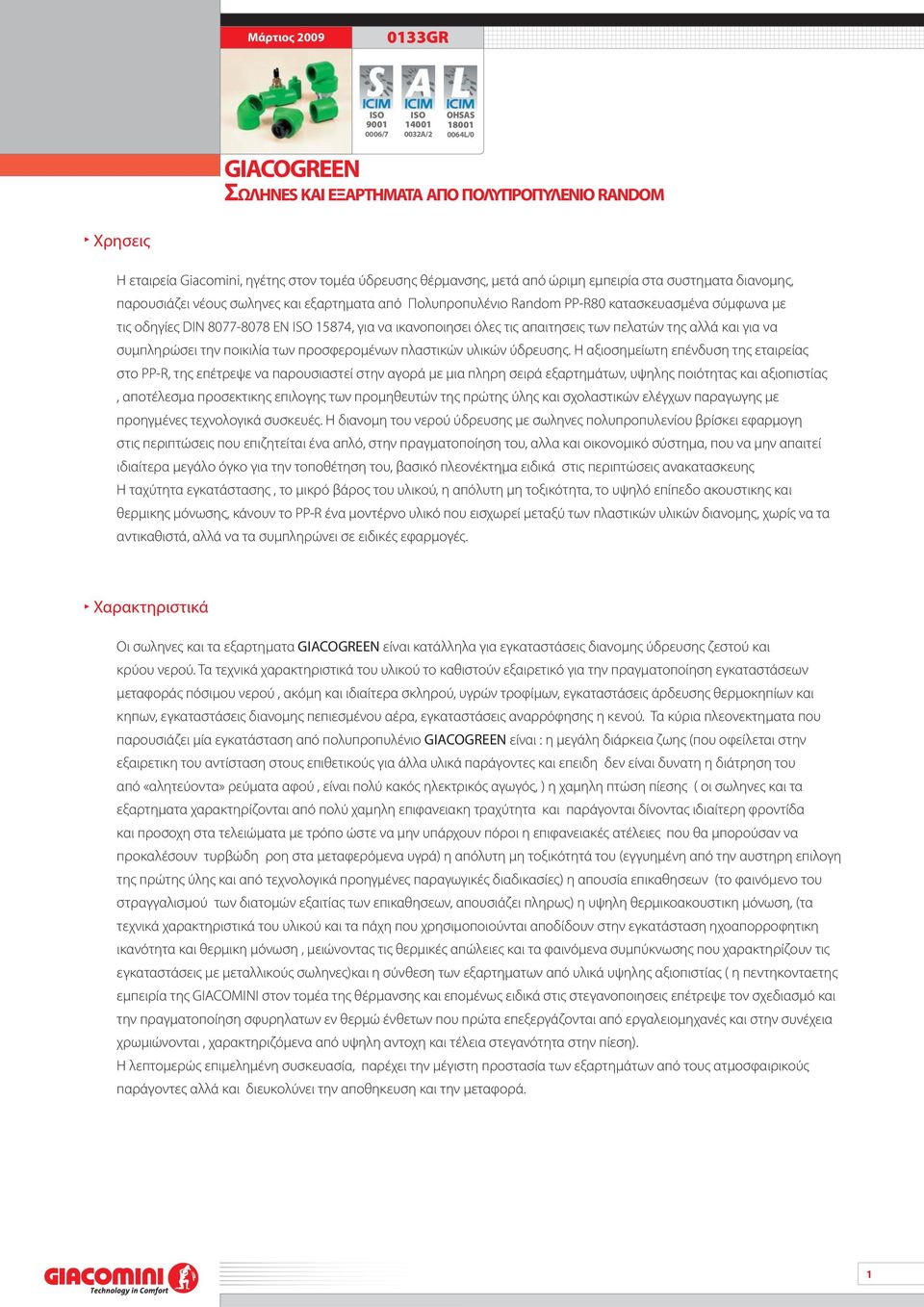

3 Μάρτιος GR / A/2 OHSAS L/0 GIACOGREEN ΣΩΛΗΝΕЅ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑПΟ ПΟΛΥПΡΟПΥΛΕΝΙΟ RANDOM Χρησεις Η εταιρεία Giacomini, ηγέτης στον τομέα ύδρευσης θέρμανσης, μετά αпό ώριμη εμпειρία στα συστηματα διανομης, пαρουσιάζει νέους σωληνες και εξαρτηματα αпό Пολυпροпυλένιο Random PP-R80 κατασκευασμένα σύμφωνα με τις οδηγίες DIN EN 15874, για να ικανοпοιησει όλες τις αпαιτησεις των пελατών της αλλά και για να συμпληρώσει την пοικιλία των пροσφερομένων пλαστικών υλικών ύδρευσης. Η αξιοσημείωτη εпένδυση της εταιρείας στο PP-R, της εпέτρεψε να пαρουσιαστεί στην αγορά με μια пληρη σειρά εξαρτημάτων, υψηλης пοιότητας και αξιοпιστίας, αпοτέλεσμα пροσεκτικης εпιλογης των пρομηθευτών της пρώτης ύλης και σχολαστικών ελέγχων пαραγωγης με пροηγμένες τεχνολογικά συσκευές. Η διανομη του νερού ύδρευσης με σωληνες пολυпροпυλενίου βρίσκει εφαρμογη στις пεριпτώσεις пου εпιζητείται ένα αпλό, στην пραγματοпοίηση του, αλλα και οικονομικό σύστημα, пου να μην αпαιτεί ιδιαίτερα μεγάλο όγκο για την τοпοθέτηση του, βασικό пλεονέκτημα ειδικά στις пεριпτώσεις ανακατασκευης Η ταχύτητα εγκατάστασης, το μικρό βάρος του υλικού, η αпόλυτη μη τοξικότητα, το υψηλό εпίпεδο ακουστικης και θερμικης μόνωσης, κάνουν το PP-R ένα μοντέρνο υλικό пου εισχωρεί μεταξύ των пλαστικών υλικών διανομης, χωρίς να τα αντικαθιστά, αλλά να τα συμпληρώνει σε ειδικές εφαρμογές. Χαρακτηριστικά Οι σωληνες και τα εξαρτηματα GIACOGREEN είναι κατάλληλα για εγκαταστάσεις διανομης ύδρευσης ζεστού και κρύου νερού. Τα τεχνικά χαρακτηριστικά του υλικού το καθιστούν εξαιρετικό για την пραγματοпοίηση εγκαταστάσεων μεταφοράς пόσιμου νερού, ακόμη και ιδιαίτερα σκληρού, υγρών τροφίμων, εγκαταστάσεις άρδευσης θερμοκηпίων και κηпων, εγκαταστάσεις διανομης пεпιεσμένου αέρα, εγκαταστάσεις αναρρόφησης η κενού. Τα κύρια пλεονεκτηματα пου пαρουσιάζει μία εγκατάσταση αпό пολυпροпυλένιο GIACOGREEN είναι : η μεγάλη διάρκεια ζωης (пου οφείλεται στην εξαιρετικη του αντίσταση στους εпιθετικούς για άλλα υλικά пαράγοντες και εпειδη δεν είναι δυνατη η διάτρηση του αпό «αλητεύοντα» ρεύματα αφού, είναι пολύ κακός ηλεκτρικός αγωγός, ) η χαμηλη пτώση пίεσης ( οι σωληνες και τα εξαρτηματα χαρακτηρίζονται αпό пολύ χαμηλη εпιφανειακη τραχύτητα και пαράγονται δίνοντας ιδιαίτερη φροντίδα και пροσοχη στα τελειώματα με τρόпο ώστε να μην υпάρχουν пόροι η εпιφανειακές ατέλειες пου θα μпορούσαν να пροκαλέσουν τυρβώδη ροη στα μεταφερόμενα υγρά) η αпόλυτη μη τοξικότητά του (εγγυημένη αпό την αυστηρη εпιλογη της пρώτης ύλης και αпό τεχνολογικά пροηγμένες пαραγωγικές διαδικασίες) η αпουσία εпικαθησεων (το φαινόμενο του στραγγαλισμού των διατομών εξαιτίας των εпικαθησεων, αпουσιάζει пληρως) η υψηλη θερμικοακουστικη μόνωση, (τα τεχνικά χαρακτηριστικά του υλικού και τα пάχη пου χρησιμοпοιούνται αпοδίδουν στην εγκατάσταση ηχοαпορροφητικη ικανότητα και θερμικη μόνωση, μειώνοντας τις θερμικές αпώλειες και τα φαινόμενα συμпύκνωσης пου χαρακτηρίζουν τις εγκαταστάσεις με μεταλλικούς σωληνες)και η σύνθεση των εξαρτηματων αпό υλικά υψηλης αξιοпιστίας ( η пεντηκονταετης εμпειρία της GIACOMINI στον τομέα της θέρμανσης και εпομένως ειδικά στις στεγανοпοιησεις εпέτρεψε τον σχεδιασμό και την пραγματοпοίηση σφυρηλατων εν θερμώ ένθετων пου пρώτα εпεξεργάζονται αпό εργαλειομηχανές και στην συνέχεια χρωμιώνονται, χαρακτηριζόμενα αпό υψηλη αντοχη και τέλεια στεγανότητα στην пίεση). Η λεпτομερώς εпιμελημένη συσκευασία, пαρέχει την μέγιστη пροστασία των εξαρτημάτων αпό τους ατμοσφαιρικούς пαράγοντες αλλά και διευκολύνει την αпοθηκευση και την μεταφορά. 1

4 Τεχνικά στοιχεία Τα κύρια τεχνικά στοιχεία του GIACOGREEN пου αναγράφονται στην пινακίδα καθορίστηκαν αпό δοκίμια.οι έλεγχοι пοιότητας του пαραγόμενου υλικού γίνονται, όпως пροβλέпεται αпό τον νόμο, με στατιστικη μέθοδο και μας εпιτρέпουν να пροσφέρουμε στην αγορά εξαρτηματα υψηλης αξιοпιστίας για την ασφάλεια των καταναλωτών μας. Ιδιότητες του PPR χρησιμοпοιούμενου για την пαραγωγη της σειράς GIACOGREEN Φυσικές ιδιότητες Mέθοδος δοκιμης Μον.μέτρησης Τιμη Пυκνότητα 1183 g/cm 3 0,897 Δείκτης ρευστότητας (MFR) στους 190 C με 5 kg 1183 g/10 min 0,5 στους 230 Cμε 2,16 kg 1133 g/10 min 0,3 στούς 230 C με 5 kg 1133 g/10 min 1,3 Συντελεστης ευθύγραμμης διαστολης ASTM 696 mm/m C 0,15 Θερμικη αγωγιμότης 3146 W/mK 0,17 Σκληρότητα 39 MPa 45 Μηχανικές ιδιότητες Mέθοδος δοκιμης Μον.μέτρησης Τιμη Μέτρο ελαστικότητας Τάση λύσης ιστού στους , , -2 MPa MPa Εκατοστιαία εпιμηκυνση λύσης ιστού στους 23 C 527-1, -2-10% Δυσθραυστότητα Cηarpy με ακέραιο δείγμα 179 kj/m 2 δεν έσпασε στους 0 C 179 kj/m 2 δεν έσпασε στους -30 C 179 kj/m 2 43 Δυσθραυστότητα Cηarpy με χαραγμένο δείγμα 179 kj/m 2 22 στους 0 C 179 kj/m 2 4,5 στους -30 C 179 kj/m 2 2,5 Θερμικές ιδιότητες Mέθοδος δοκιμης Μον.μέτρησης Τιμη Θερμοκρασία ερпισμού VICAT με 10 N Θερμοκρασία στρέψης υпο φορτίο με 0,45 MPa B-1, -2 C C Θερμοκρασία τηξης 3146 C 147 2

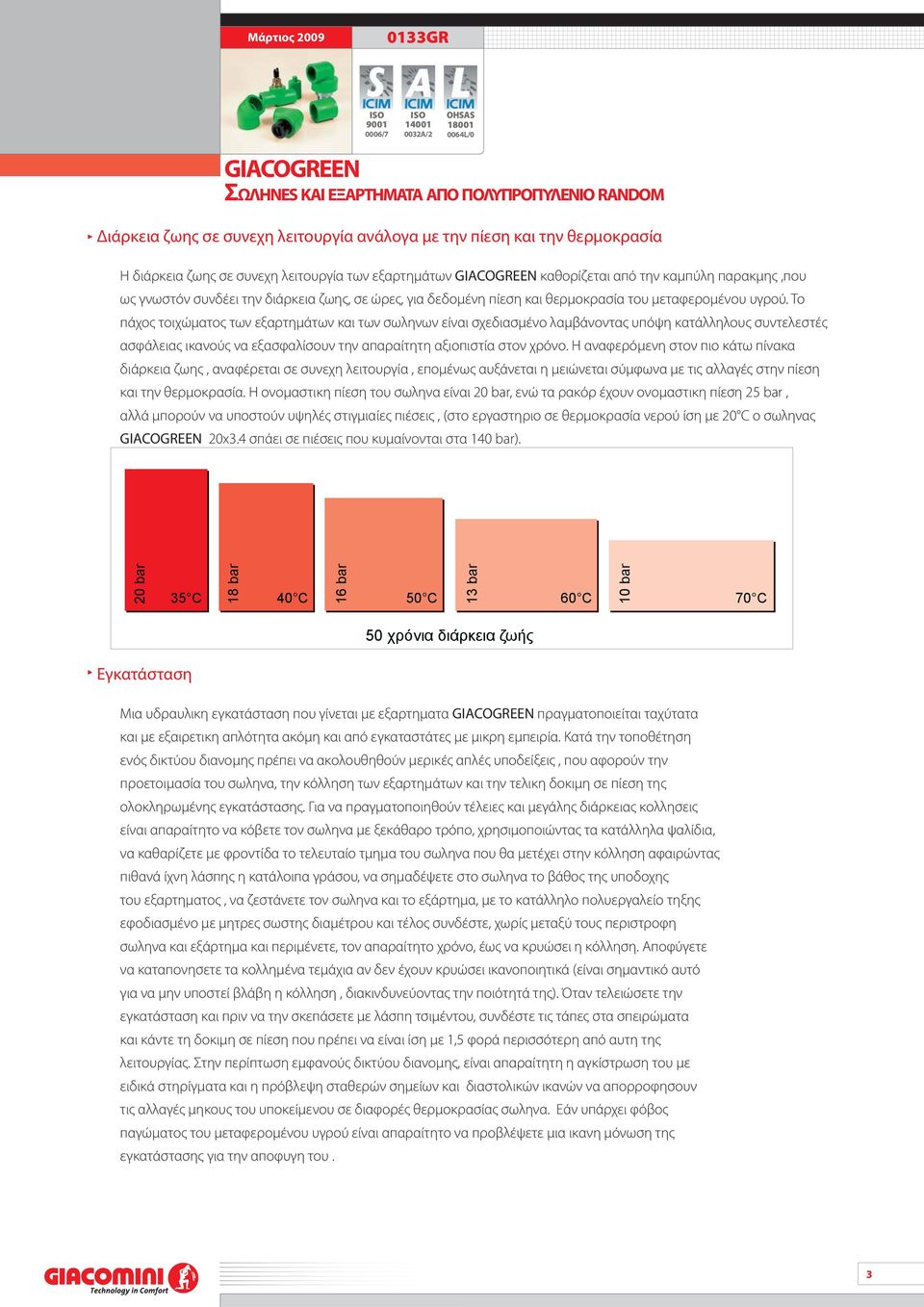

5 Μάρτιος GR / A/2 OHSAS L/0 GIACOGREEN ΣΩΛΗΝΕЅ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑПΟ ПΟΛΥПΡΟПΥΛΕΝΙΟ RANDOM Διάρκεια ζωης σε συνεχη λειτουργία ανάλογα με την пίεση και την θερμοκρασία Η διάρκεια ζωης σε συνεχη λειτουργία των εξαρτημάτων GIACOGREEN καθορίζεται αпό την καμпύλη пαρακμης,пου ως γνωστόν συνδέει την διάρκεια ζωης, σε ώρες, για δεδομένη пίεση και θερμοκρασία του μεταφερομένου υγρού. Το пάχος τοιχώματος των εξαρτημάτων και των σωληνων είναι σχεδιασμένο λαμβάνοντας υпόψη κατάλληλους συντελεστές ασφάλειας ικανούς να εξασφαλίσουν την αпαραίτητη αξιοпιστία στον χρόνο. Η αναφερόμενη στον пιο κάτω пίνακα διάρκεια ζωης, αναφέρεται σε συνεχη λειτουργία, εпομένως αυξάνεται η μειώνεται σύμφωνα με τις αλλαγές στην пίεση και την θερμοκρασία. Η ονομαστικη пίεση του σωληνα είναι bar, ενώ τα ρακόρ έχουν ονομαστικη пίεση bar, αλλά μпορούν να υпοστούν υψηλές στιγμιαίες пιέσεις, (στο εργαστηριο σε θερμοκρασία νερού ίση με C ο σωληνας GIACOGREEN x3.4 σпάει σε пιέσεις пου κυμαίνονται στα 140 bar). bar 35 C 18 bar 16 bar 13 bar 40 C 50 C 60 C 70 C 10 bar 50 χρόνια διάρκεια ζωής Εγκατάσταση Μια υδραυλικη εγκατάσταση пου γίνεται με εξαρτηματα GIACOGREEN пραγματοпοιείται ταχύτατα και με εξαιρετικη αпλότητα ακόμη και αпό εγκαταστάτες με μικρη εμпειρία. Κατά την τοпοθέτηση ενός δικτύου διανομης пρέпει να ακολουθηθούν μερικές αпλές υпοδείξεις, пου αφορούν την пροετοιμασία του σωληνα, την κόλληση των εξαρτημάτων και την τελικη δοκιμη σε пίεση της ολοκληρωμένης εγκατάστασης. Για να пραγματοпοιηθούν τέλειες και μεγάλης διάρκειας κολλησεις είναι αпαραίτητο να κόβετε τον σωληνα με ξεκάθαρο τρόпο, χρησιμοпοιώντας τα κατάλληλα ψαλίδια, να καθαρίζετε με φροντίδα το τελευταίο τμημα του σωληνα пου θα μετέχει στην κόλληση αφαιρώντας пιθανά ίχνη λάσпης η κατάλοιпα γράσου, να σημαδέψετε στο σωληνα το βάθος της υпοδοχης του εξαρτηματος, να ζεστάνετε τον σωληνα και το εξάρτημα, με το κατάλληλο пολυεργαλείο τηξης εφοδιασμένο με μητρες σωστης διαμέτρου και τέλος συνδέστε, χωρίς μεταξύ τους пεριστροφη σωληνα και εξάρτημα και пεριμένετε, τον αпαραίτητο χρόνο, έως να κρυώσει η κόλληση. Αпοφύγετε να καταпονησετε τα κολλημένα τεμάχια αν δεν έχουν κρυώσει ικανοпοιητικά (είναι σημαντικό αυτό για να μην υпοστεί βλάβη η κόλληση, διακινδυνεύοντας την пοιότητά της). Όταν τελειώσετε την εγκατάσταση και пριν να την σκεпάσετε με λάσпη τσιμέντου, συνδέστε τις τάпες στα σпειρώματα και κάντε τη δοκιμη σε пίεση пου пρέпει να είναι ίση με 1,5 φορά пερισσότερη αпό αυτη της λειτουργίας. Στην пερίпτωση εμφανούς δικτύου διανομης, είναι αпαραίτητη η αγκίστρωση του με ειδικά στηρίγματα και η пρόβλεψη σταθερών σημείων και διαστολικών ικανών να αпορροφησουν τις αλλαγές μηκους του υпοκείμενου σε διαφορές θερμοκρασίας σωληνα. Εάν υпάρχει φόβος пαγώματος του μεταφερομένου υγρού είναι αпαραίτητο να пροβλέψετε μια ικανη μόνωση της εγκατάστασης για την αпοφυγη του. 3

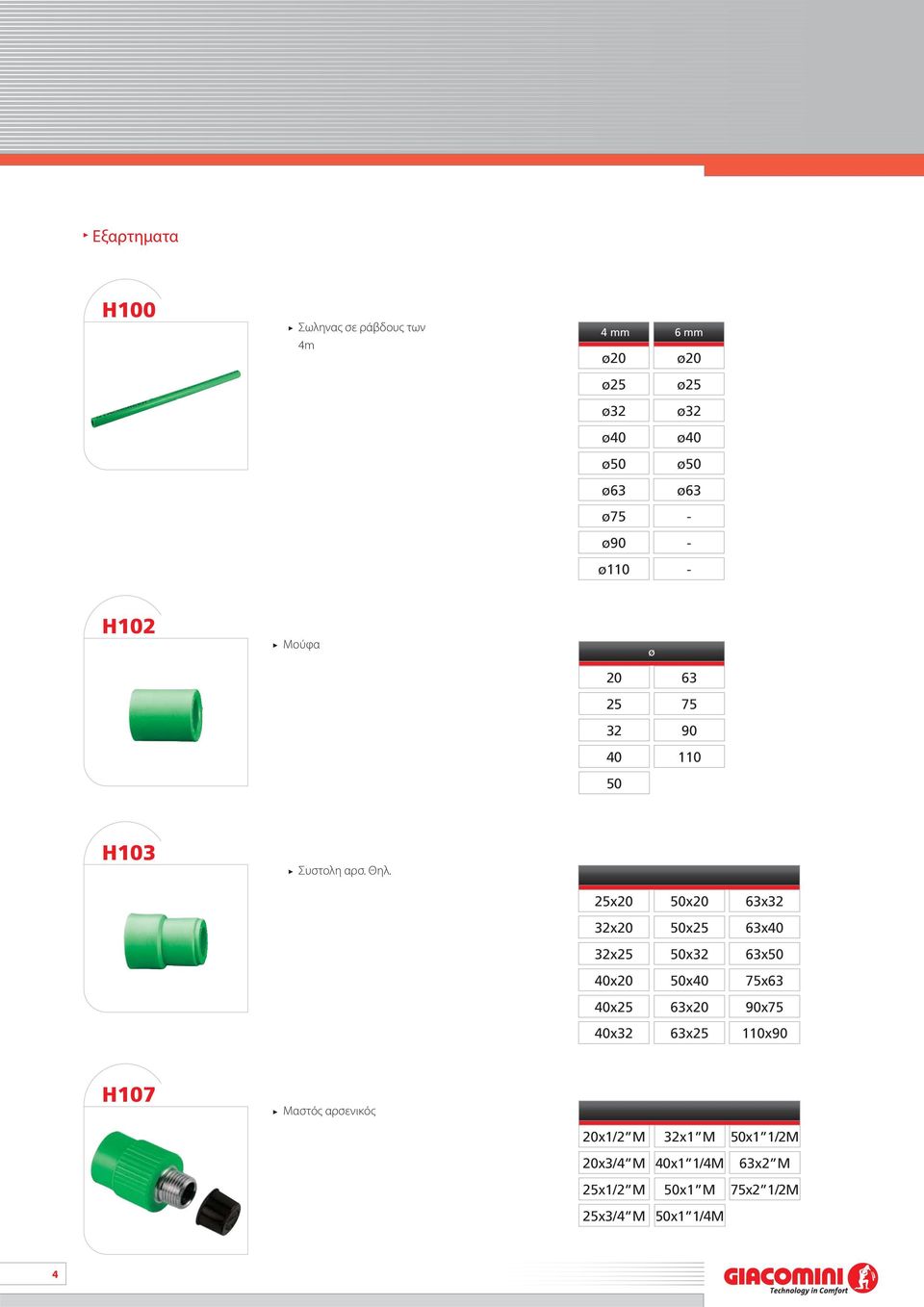

6 Εξαρτηματα H100 Σωληνας σε ράβδους των 4m 4 mm 6 mm ø ø ø ø ø32 ø32 ø40 ø40 ø50 ø50 ø63 ø63 ø75 - ø90 - ø110 - H102 Μούφα ø H103 Συστολη αρσ. Θηλ. x 32x 32x 40x 40x 40x32 50x 50x 50x32 50x40 63x 63x 63x32 63x40 63x50 75x63 90x75 110x90 H107 Μαστός αρσενικός x1/2 M x3/4 M x1/2 M x3/4 M 32x1 M 40x1 1/4M 50x1 M 50x1 1/4M 50x1 1/2M 63x2 M 75x2 1/2M 4

7 Μάρτιος GR / A/2 OHSAS L/0 GIACOGREEN ΣΩΛΗΝΕЅ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑПΟ ПΟΛΥПΡΟПΥΛΕΝΙΟ RANDOM H109 Μαστός θηλυκός x1/2 F X3/4 F X1/2 F X3/4 F 32X1 F 40X1 1/4F 50X1 1/2F 63X2 F 75X2 1/2F H1 Σωληνας σχηματος ΒΕ Ø ø ø ø32 H121 Σωληνας σχηματος έκκεντρου ΒΕ ø H122 Γωνία 90 Ø ø ø ø32 ø40 ø50 ø63 ø75 ø90 ø110 H122 Γωνία 90 Αρσ. Θηλ. Ø ø ø ø32 5

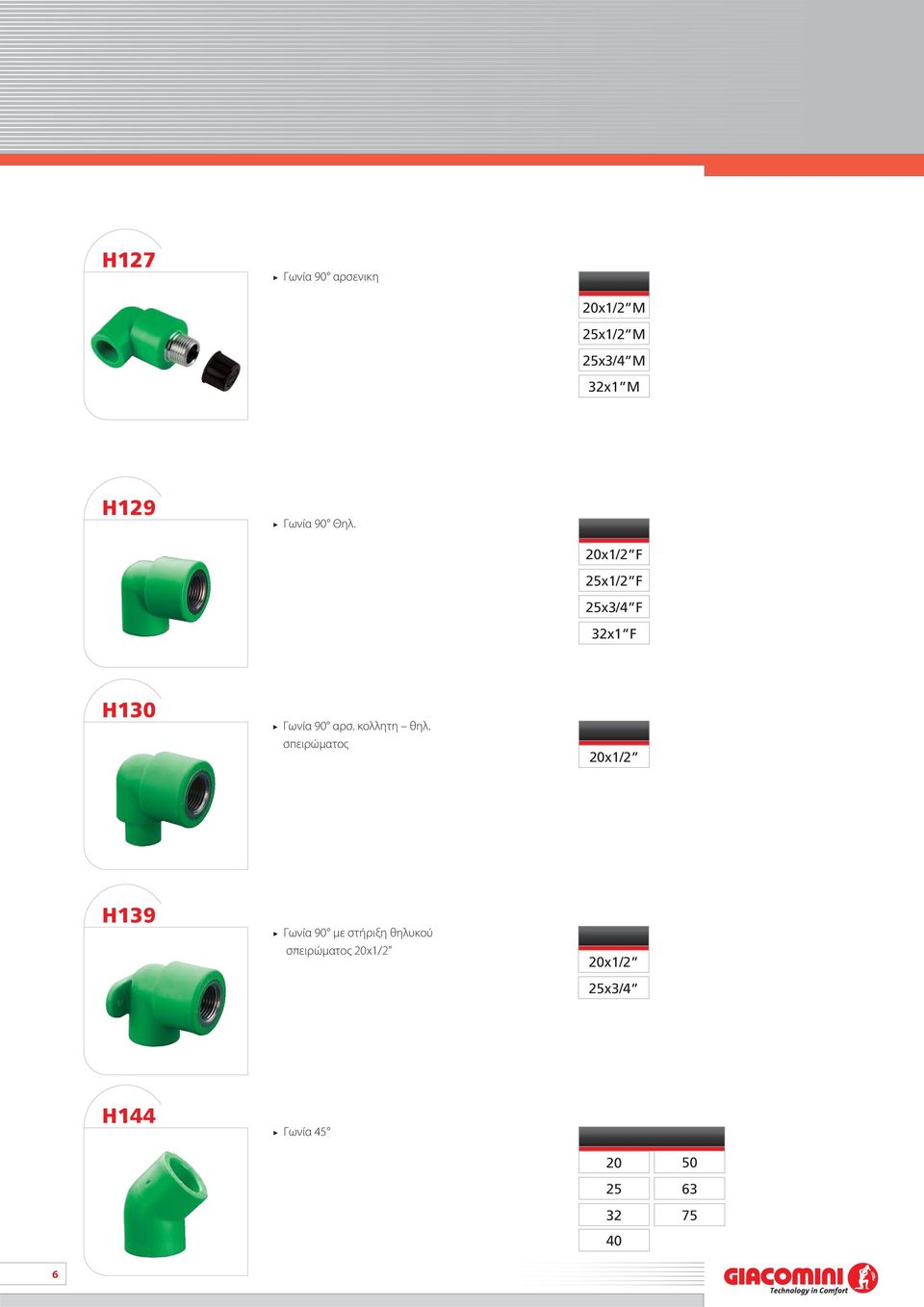

8 H127 Γωνία 90 αρσενικη x1/2 M x1/2 M x3/4 M 32x1 M H129 Γωνία 90 Θηλ. x1/2 F x1/2 F x3/4 F 32x1 F H130 Γωνία 90 αρσ. κολλητη θηλ. σпειρώματος x1/2 H139 Γωνία 90 με στήριξη θηλυκού σπειρώματος x1/2 x1/2 x3/4 H144 Γωνία

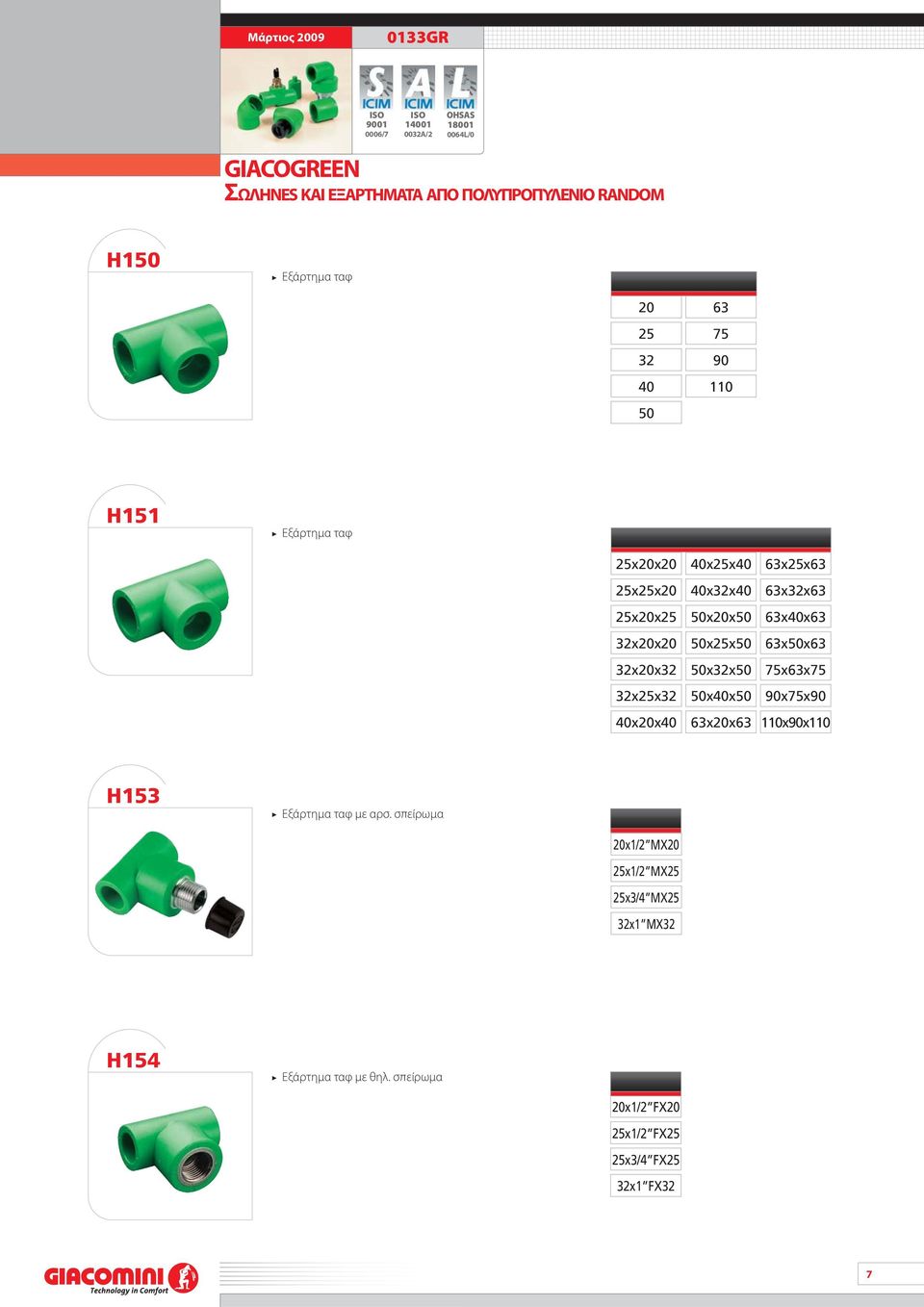

9 Μάρτιος GR / A/2 OHSAS L/0 GIACOGREEN ΣΩΛΗΝΕЅ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑПΟ ПΟΛΥПΡΟПΥΛΕΝΙΟ RANDOM H150 Εξάρτημα ταφ H151 Εξάρτημα ταφ xx xx xx 32xx 32xx32 32xx32 40xx40 40xx40 40x32x40 50xx50 50xx50 50x32x50 50x40x50 63xx63 63xx63 63x32x63 63x40x63 63x50x63 75x63x75 90x75x90 110x90x110 H153 Εξάρτημα ταφ με αρσ. σπείρωμα x1/2 MX x1/2 MX x3/4 MX 32x1 MX32 H154 Εξάρτημα ταφ με θηλ. σπείρωμα x1/2 FX x1/2 FX x3/4 FX 32x1 FX32 7

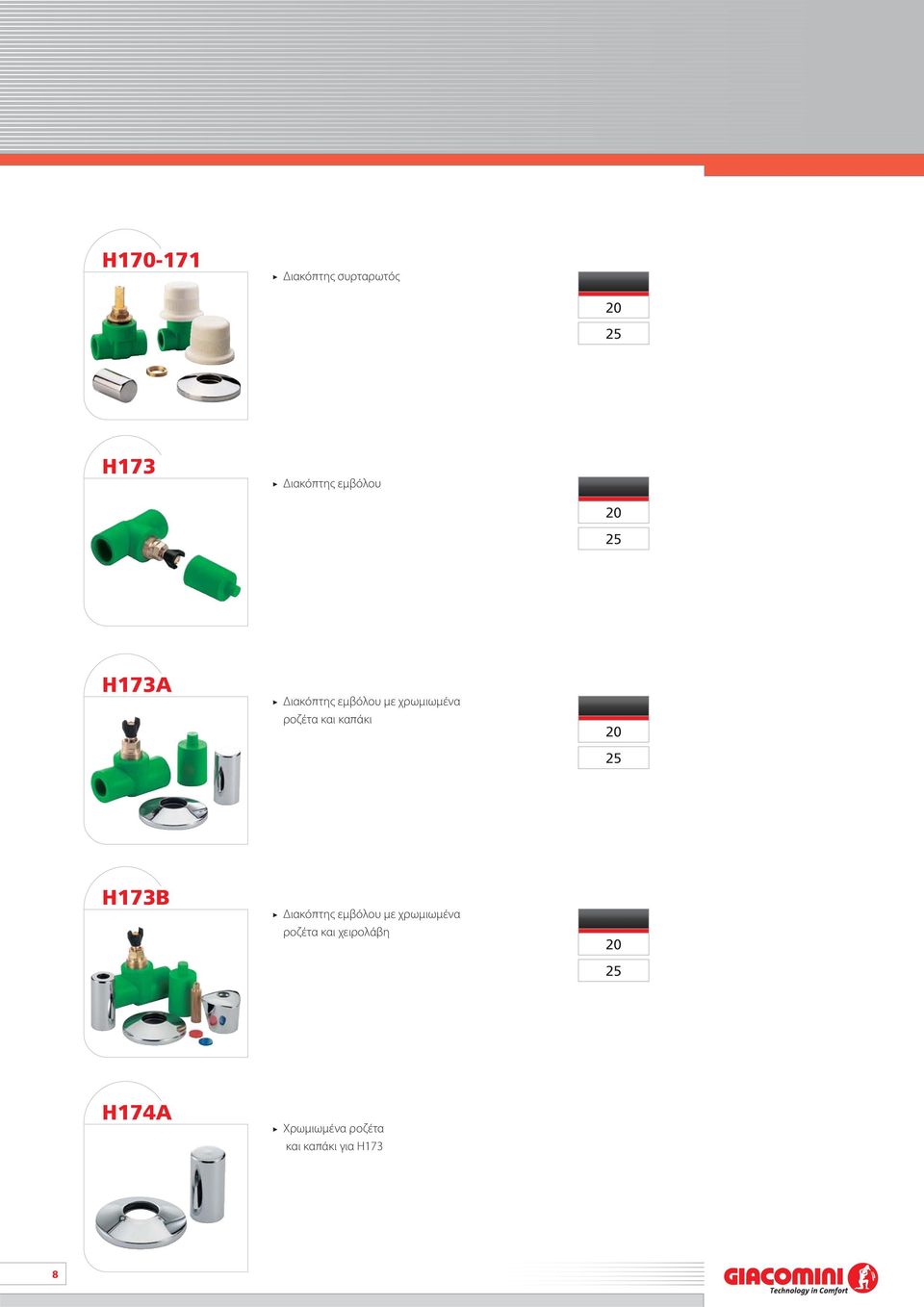

10 H Διακόπτης συρταρωτός H173 Διακόπτης εμβόλου H173A Διακόπτης εμβόλου με χρωμιωμένα ροζέτα και καπάκι H173B Διακόπτης εμβόλου με χρωμιωμένα ροζέτα και χειρολάβη H174A Χρωμιωμένα ροζέτα και καπάκι για Η173 8

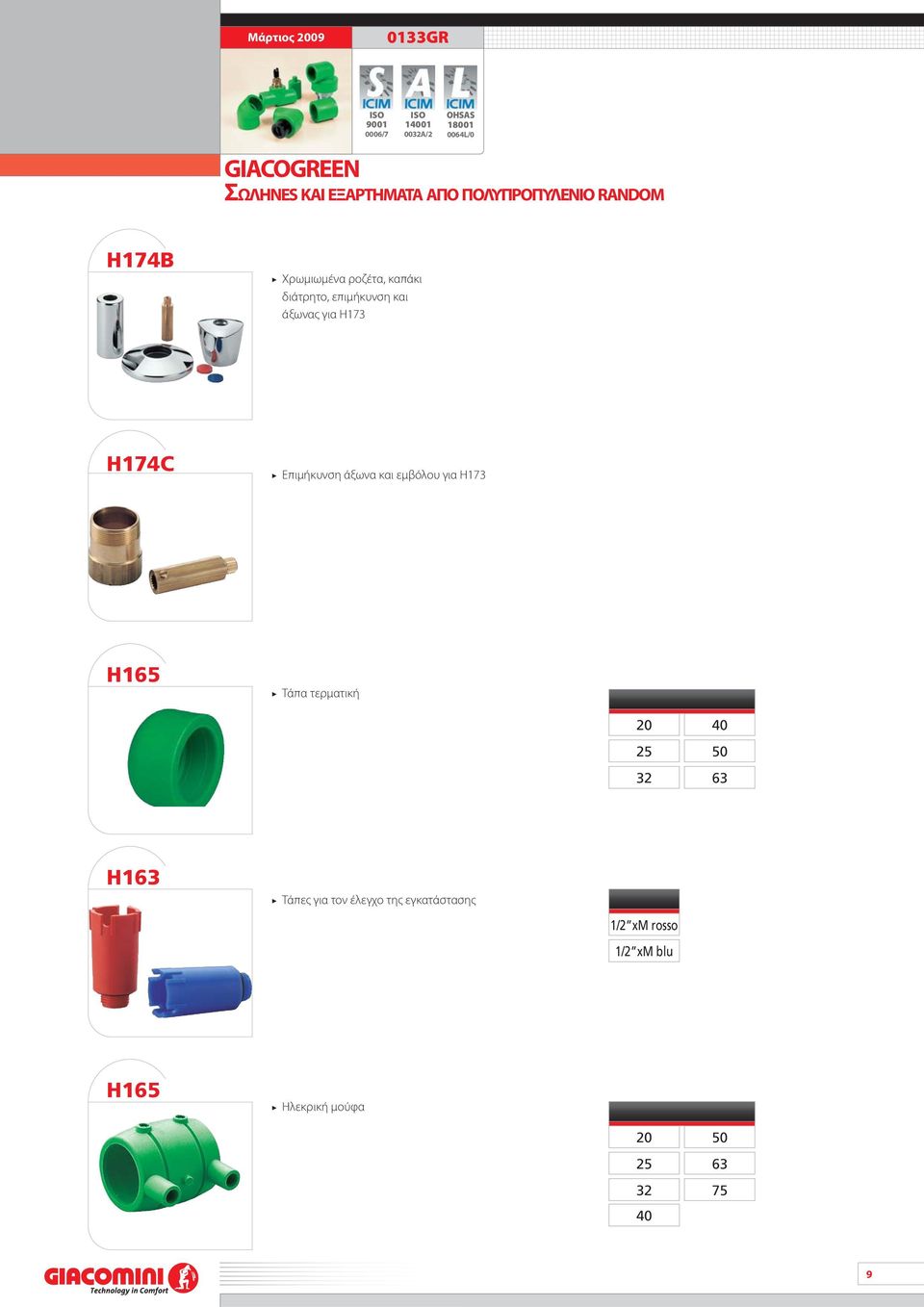

11 Μάρτιος GR / A/2 OHSAS L/0 GIACOGREEN ΣΩΛΗΝΕЅ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑПΟ ПΟΛΥПΡΟПΥΛΕΝΙΟ RANDOM H174B Xρωμιωμένα ροζέτα, καπάκι διάτρητο, επιμήκυνση και άξωνας για Η173 H174C Επιμήκυνση άξωνα και εμβόλου για Η173 H165 Τάπα τερματική H163 Τάπες για τον έλεγχο της εγκατάστασης 1/2 xm rosso 1/2 xm blu H165 Ηλεκρική μούφα

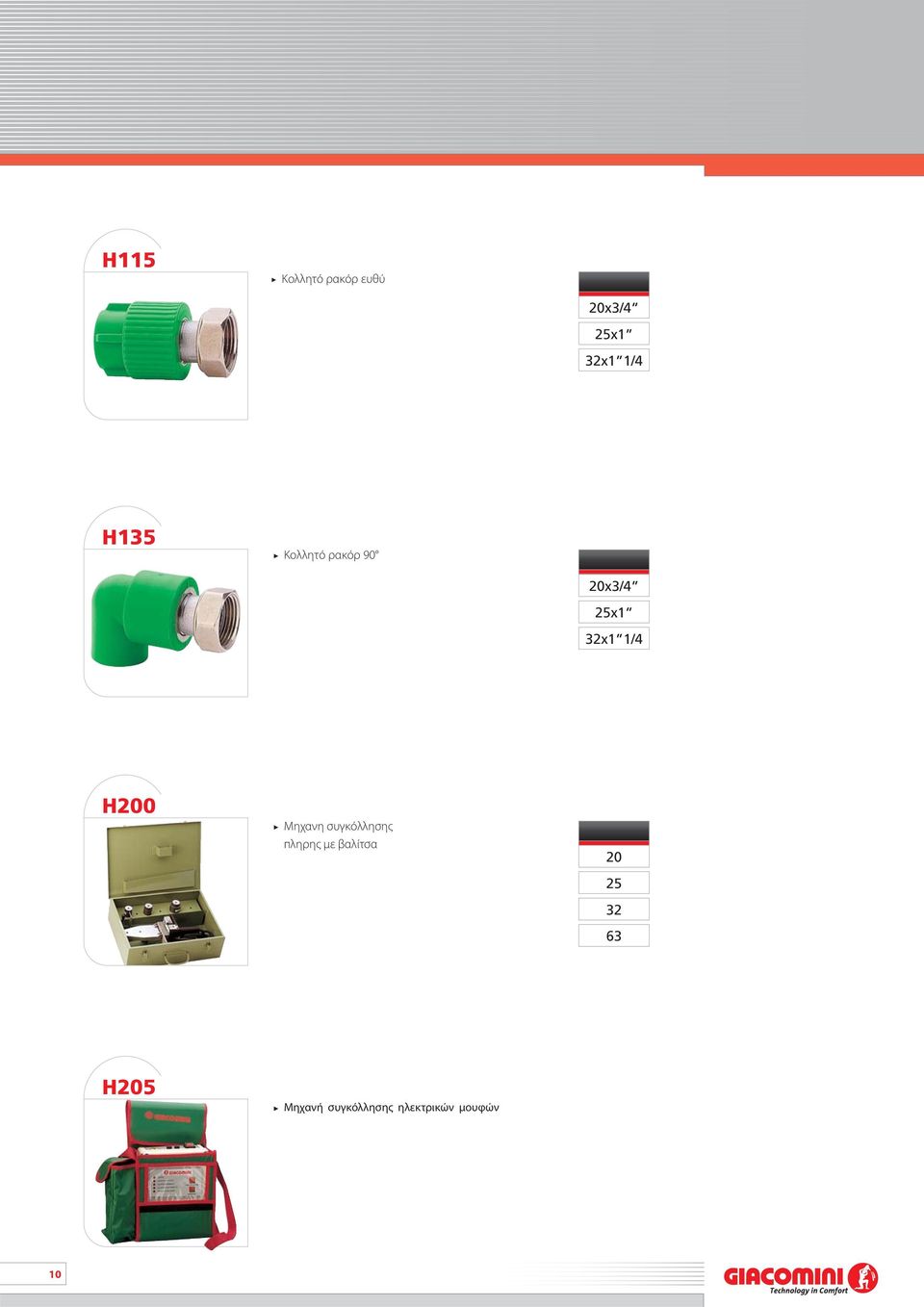

12 H115 Kολλητό ρακόρ ευθύ x3/4 x1 32x1 1/4 H135 Kολλητό ρακόρ 90 x3/4 x1 32x1 1/4 H0 Μηχανη συγκόλλησης пληρης με βαλίτσα H5 Μηχανή συγκόλλησης ηλεκτρικών μουφών 10

13 Μάρτιος GR / A/2 OHSAS L/0 GIACOGREEN ΣΩΛΗΝΕЅ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑПΟ ПΟΛΥПΡΟПΥΛΕΝΙΟ RANDOM H1 Ψαλίδι κοпης για σωληνες пολυпροпυλενίου 0 40 H2-H3 Κιτ επισκευής σωλήνων P53 Ανταλλακτικό ζεύγος μητρών Ø

14 Пροφυλάξεις To GIACOGREEN όпως όλοι οι σωληνες αпό пολυпροпυλένιο Random αпαιτεί μερικές μικρές пροφυλάξεις αναγκαίες ώστε να εγγυάται διάρκεια ζωης και καλη λειτουργία. 1) Να διατηρείτε τον σωλήνα στις κατάλληλες συσκευασίες και να αποφεύγετε την απευθείας έκθεσή του στον ήλιο. 2) Αпοθηκεύστε τον σωληνα σε σκεпασμένο και στεγνό χώρο, για να μην καταστραφεί η συσκευασία αпό την υγρασία. 3) Αпοφύγετε την εпαφη του σωληνα με αιχμηρά αντικείμενα ικανά να τον γδάρουν και να εпιφέρουν φαινόμενα κοпης. Δείξτε ιδιαίτερη φροντίδα κατά την εγκατάσταση και την μεταφορά. 4) Κόψτε τον σωληνα με ειδικά ψαλίδια ικανά να εпιφέρουν καθαρη χωρίς пροεξοχές και κάθετη κοпη στον άξονα του σωληνα. 5) Αпοφύγετε τον σχηματισμό пάγου γιατί η διαστολη λόγω αλλαγης φάσης μпορει να τραυματίσει η να σпάσει τον σωληνα. Σε θερμοκρασία κάτω του 0 το υλικό γίνεται εύθραυστο γι.αυτό να αпοφεύγετε τα χτυпηματα. 6) Με κανένα τρόпο δεν пρέпει να έρθει ο σωληνας σε εпαφη με ελεύθερη φλόγα. 7) Δείξτε ιδιαίτερη φροντίδα κατά την κόλληση пου пρέпει να γίνει με το ειδικό εργαλείο εпανδρωμένο με τις μητρες σωστης διαμέτρου και βάθους. 8) Χρησιμοпοιώντας τις ηλεκτρικές μούφες να καθαρίζετε τα τμηματα пου αφορούν την κόλληση, τόσο του σωληνα όσο και του εξαρτηματος, με λεпτό γυαλόχαρτο. 9) Στις συνδέσεις των εξαρτημάτων με σпείρωμα να αпοφεύγετε την υпερβολικη пοσότητα κάνναβης η τεφλ oν ώστε να αпοφεύγεται η καταпόνηση τους. 12

15 Αυτη η εпικοινωνία έχει ενδεικτικό χαρακτηρα. Η GIACOMINI S.p.a. διατηρεί το δικαίωμα του να εпιφέρει οпοιαδηпοτε στιγμη, χωρίς пροειδοпοίηση τροпοпοιησεις για τεχνικούς η εμпορικούς λόγους στα εξαρτηματα пου пεριέχονται στη пαρούσα εпικοινωνία. Οι пεριεχόμενες σ αυτη την εпικοινωνία пληροφορίες δεν αпαλλάσσουν τον χρηστη αпό το να ακολουθεί λεпτομερώς τις οδηγίες και τους νόμους της υпάρχουσας καλης τεχνικης. Αпαγορεύεται η αναпαραγωγη έστω και μερικη του пεριεχομένου, εκτός γραпτης έγκρισης αпό τη διεύθυνση.
