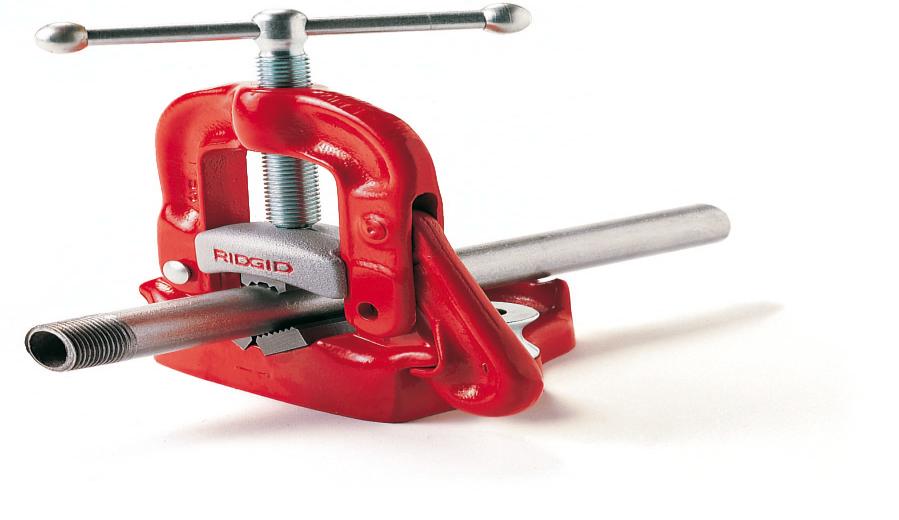

1 ΧΑΛΥΒΔΟΣΩΛΗΝΕΣ Οι χαλυβδοσωλήνες διακρίνονται ως προς το μέγεθος και την κατασκευή τους. Το μέγεθος ενός χαλυβδοσωλήνα χαρακτηρίζεται από την ονομαστική του διάμετρο, η οποία δεν αντιστοιχεί σε πραγματική διάμετρο του σωλήνα (στους μικρούς σωλήνες με σπείρωμα είναι πιο κοντά στην εσωτερική διάμετρο, ενώ στους μεγάλους σωλήνες στην εξωτερική). Υπάρχουν πολλών ειδών σπειρώματα αλλά για τους σωλήνες μας ενδιαφέρει το αγγλικό BSP, το οποίο χρησιμοποιείται ευρύτατα στην Ευρώπη. Μία ίντσα 1 είναι ίση με 25,4mm και για τους σωλήνες υπάρχει η παρακάτω αντιστοιχία για τις ονομαστικές διαμέτρους (θα πρέπει να τις μάθετε): ίντσες χιλιοστά ίντσες χιλιοστά ½ ¾ ΚΟΠΗ ΣΩΛΗΝΩΣΕΩΝ Αφού μετρήσουμε το σωλήνα μας μπορούμε να προχωρήσουμε στην κοπή. Σφίγγουμε τον σωλήνα στη σωληνομέγγενη, τοποθετούμε τον σωληνοκόφτη έτσι ώστε να περιβάλλει τον σωλήνα με τον κοπτικό δίσκο και τα δύο ράουλα.

Περιστρέφουμε τη χειρολαβή, ώστε ο κοπτικός δίσκος να εισχωρήσει στο σωλήνα και μετά περιστρέφουμε το σωληνοκόφτη και διαδοχικά τη χειρολαβή μέχρι να κοπεί ο σωλήνας.

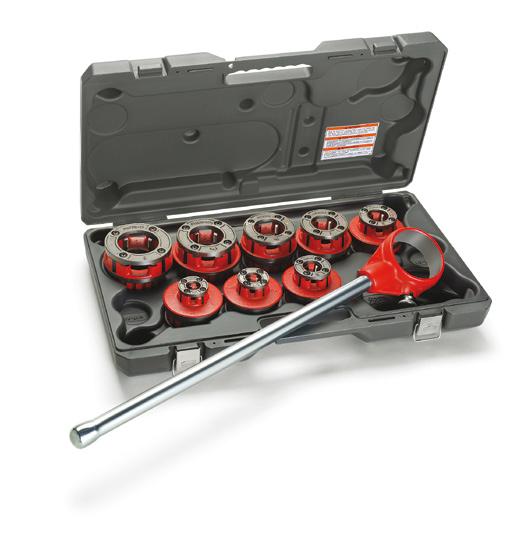

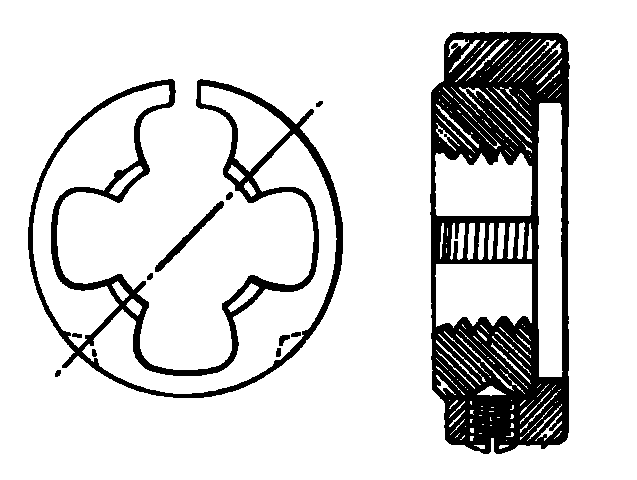

2 Περιστρέφουμε τη χειρολαβή, ώστε ο κοπτικός δίσκος να εισχωρήσει στο σωλήνα και μετά περιστρέφουμε το σωληνοκόφτη και διαδοχικά τη χειρολαβή μέχρι να κοπεί ο σωλήνας. Ο κοπτικός δίσκος δημιουργεί στα άκρα του σωλήνα ένα σπάσιμο, έτσι ώστε να εισχωρεί πιο εύκολα η φιλιέρα για την κοπή του σπειρώματος. ΚΟΠΗ ΣΠΕΙΡΩΜΑΤΟΣ ΣΩΛΗΝΑ Γενικότερα το εργαλείο με το οποίο ανοίγουμε εξωτερικά (αρσενικά) σπειρώματα λέγεται σπειροτόμος για εξωτερικά σπειρώματα ή βιδολόγος. Πιο συγκεκριμένα όμως για τους σωλήνες η κοπή σπειρώματος γίνεται με τη φιλιέρα. Η φιλιέρα (η οποία προσαρμόζεται στον κλειστό βιδολόγο) ονομάζεται «κουκουνάρα» και είναι κόκκινη για δεξιόστροφο σπείρωμα και κίτρινη για αριστερόστροφο.

ΔΙΑΔΙΚΑΣΙΑ ΚΟΠΗΣ ΕΞΩΤΕΡΙΚΩΝ ΣΠΕΙΡΩΜΑΤΩΝ ΣΕ ΧΑΛΥΒΔΟΣΩΛΗΝΕΣ α. Ελέγχουμε τα άκρα του σωλήνα (αν η τομή των άκρων του είναι κάθετη και αν έχουν αφαιρεθεί τα γρέζια). β.

3 ΔΙΑΔΙΚΑΣΙΑ ΚΟΠΗΣ ΕΞΩΤΕΡΙΚΩΝ ΣΠΕΙΡΩΜΑΤΩΝ ΣΕ ΧΑΛΥΒΔΟΣΩΛΗΝΕΣ α. Ελέγχουμε τα άκρα του σωλήνα (αν η τομή των άκρων του είναι κάθετη και αν έχουν αφαιρεθεί τα γρέζια). β. Περνάμε το σωλήνα στη σωληνομέγγενη και σφίγγουμε καλά. γ. Τοποθετούμε στο βιδολόγο την κατάλληλη κεφαλή (μαχαίρι) για την ονομαστική διάμετρο του σωλήνα στον οποίο θα γίνει το σπείρωμα. δ. Βάζουμε το εργαλείο κάθετα προς τον άξονα του σωλήνα. Πρέπει να προσέχουμε ώστε ο νοητός άξονας της ράβδου να συμπίπτει με τον νοητό άξονα της τρύπας του βιδολόγου, γιατί υπάρχει ο κίνδυνος το σπείρωμα να γίνει λοξό και ο βιδολόγος να υποστεί ζημιά. Η καλή έναρξη της κοπής διευκολύνεται επίσης και από τα δόντια του βιδολόγου που είναι λοξά κομμένα στα άκρα του. ε. Με το αριστερό χέρι πιέζουμε τη φωλιά, ενώ με το δεξί (από τη χειρολαβή) περιστρέφουμε τη φιλιέρα και αρχίζουμε να δημιουργούμε σπείρωμα κινώντας τη χειρολαβή του βιδολόγου προς τα κάτω (προς το έδαφος) μέχρι γωνία 45 ο και επαναφέροντας τη χειρολαβή πάλι στην αρχική θέση. Δηλαδή σε κάθε μισή στροφή προς τα δεξιά (εάν κάνουμε δεξιόστροφο σπείρωμα) γυρίζουμε και λίγο προς τα πίσω, για να σπάσει το γρέζι και να μην στομώνει το μαχαίρι. Μην ξεχνάμε να λαδώνουμε, κατά διαστήματα, το σημείο κοπής του σπειρώματος. Το λάδωμα διατηρεί σε καλή κατάσταση το μαχαίρι του βιδολόγου και η όλη εργασία γίνεται πιο άνετα και γρήγορα. στ. Όταν τελειώσει η σπειροτόμηση, με τον διακόπτη αλλαγής περιστροφής του μηχανισμού της καστανιάς, αφαιρούμε το βιδολόγο από το σωλήνα κάνοντας ταυτόχρονα και τον καθαρισμό του σπειρώματος. ζ.επίσης δοκιμάζουμε την ποιότητα της σπειροτόμησης βιδώνοντας ένα εξάρτημα (π.χ. μια μούφα) ίδιας ονομαστικής διαμέτρου με το σωλήνα και ίδιου σπειρώματος (φυσικά εσωτερικού, δηλαδή θηλυκού). Αν το εξάρτημα βιδώνει κανονικά, έχει γίνει μια σπειροτόμηση καλής ποιότητας και η όλη εργασία έχει τελειώσει. η. Καθαρίζουμε τα μαχαίρια του βιδολόγου και όποιο άλλο εργαλείο έχουμε χρησιμοποιήσει. Προσοχή: Ποτέ μην καθαρίζουμε τα γρέζια των σπειρωμάτων με γυμνό χέρι. Υπάρχει κίνδυνος τραυματισμού.

Οι φιλιέρες με ενδείξεις 1/2", 3/4" κτλ είναι Αγγλικού σπειρώματος (British Standard Pipe Thread που είναι το στάνταρ για βιδωτές συνδέσεις σε δίκτυα νερού, ψυκτικά και πεπιεσμένου αέρα.

4 Οι φιλιέρες με ενδείξεις 1/2", 3/4" κτλ είναι Αγγλικού σπειρώματος (British Standard Pipe Thread που είναι το στάνταρ για βιδωτές συνδέσεις σε δίκτυα νερού, ψυκτικά και πεπιεσμένου αέρα. ΚΑΜΨΗ ΤΩΝ ΣΩΛΗΝΩΝ Η κάμψη των σωλήνων (είτε είναι με ραφή, είτε χωρίς ραφή) μπορεί να γίνει, ανάλογα με το μέγεθός τους, εν ψυχρώ ή εν θερμώ. Στους σωλήνες με ραφή κάμψη εν ψυχρώ γίνεται σε σωληνώσεις με ονομαστική διάμετρο μέχρι 1. Και κάμψη εν θερμώ σε μεγαλύτερες διαμέτρους. Πρέπει να προσέχουμε ώστε η ραφή να είναι προς τα πάνω για να βρίσκεται σε ουδέτερη επιφάνεια. Κατά το κρουρμπάρισμα μεγαλώνει το μήκος της εξωτερικής πλευράς (εφελκύεται) και μικραίνει αυτό της εσωτερικής (θλίβεται). Η κάμψη εκτελείται στους κουρμπαδόρους (κοχλιωτούς ή υδραυλικούς)

5 ΔΙΚΤΥΑ ΣΩΛΗΝΩΣΕΩΝ Ένα δίκτυο σωληνώσεων περιλαμβάνει: κύρια τμήματα σωλήνων (ευθύγραμμα, καμπύλα, γωνίες κ.α.) εξαρτήματα για τη σύνδεση ή αλλαγή κατεύθυνσης ή τερματισμό σωλήνωσης (μούφες, ταυ, σταυρούς, τάπες κ.α.) όργανα για τη ρύθμιση και λειτουργία της εγκατάστασης (διακόπτες, μανόμετρα κ.α.) Εξαρτήματα Οι χαλυβδοσωλήνες μπορούν να συνδεθούν με: Βιδωτά εξαρτήματα (για μικρές διαμέτρους μέχρι 2-3 ίντσες) Φλαντζωτά εξαρτήματα (για μεγαλύτερους σωλήνες από 4 ίντσες και πάνω αλλά και για σωληνώσεις με υψηλές πιέσεις) Συγκόλληση (για μόνιμη σύνδεση και υψηλές πιέσεις) Βιδωτά εξαρτήματα (από χυτοσίδηρο ή μαλακό σίδηρο) Το υλικό των εξαρτημάτων αυτών είναι ο χυτοχάλυβας, ο μαλακός χυτοσίδηρος και ο ορείχαλκος. Για τη στεγανοποίηση των συνδέσεων αυτών, χρησιμοποιείται κανάβι, κανάβι με υγρό τεφλόν, ταινία τεφλόν και υγρό τεφλόν. Το τεφλόν πλεονεκτεί από το κανάβι, γιατί δεν χρειάζεται αντισκουριακό.

Φλαντζωτά εξαρτήματα είναι χαλύβδινοι δίσκοι ή δακτύλιοι με περιφερειακές οπές για κοχλίες στήριξης βάζουμε παρέμβυσμα από ελαστικό ή ειδικό χαρτί μεταξύ των επιφανειών για στεγανοποίηση ΔΙΚΤΥΑ ΚΑΙ

6 Φλαντζωτά εξαρτήματα είναι χαλύβδινοι δίσκοι ή δακτύλιοι με περιφερειακές οπές για κοχλίες στήριξης βάζουμε παρέμβυσμα από ελαστικό ή ειδικό χαρτί μεταξύ των επιφανειών για στεγανοποίηση ΔΙΚΤΥΑ ΚΑΙ ΣΩΛΗΝΩΣΕΙΣ ΣΚΑΦΟΥΣ Κάθε πλοίο έχει κάποια ιδιομορφία στα δίκτυά του Τα δίκτυα των σωληνώσεων εξυπηρετούν τους παρακάτω σκοπούς: 1. δίκτυα που σχετίζονται με τον προορισμό του πλοίου (τα δίκτυα φορτίου στα δεξαμενόπλοια) 2. δίκτυα που σχετίζονται με την πρόωση (δίκτυο καυσίμου, δίκτυο ψύξεως κυρίων μηχανών κλπ) 3. δίκτυα που εξυπηρετούν τους επιβαίνοντες (πλήρωμα και επιβάτες) στο πλοίο (δίκτυο ποσίμου ύδατος, λάτρας, υγιεινής) 4. δίκτυα που εξυπηρετούν την ασφάλεια του πλοίου (δίκτυο πυρόσβεσης, δίκτυο ερματισμού κλπ) ΣΗΜΑΝΣΗ ΣΩΛΗΝΩΣΕΩΝ ΣΤΑ ΠΛΟΙΑ Η φορά ροής του ρευστού χαρακτηρίζεται με μικρές έγχρωμες πινακίδες με βέλος.
