1 Σωληνώσεις / Περιεχόμενα Σωληνώσεις 2 Εισαγωγή Σωλήνες SS-flex Σωλήνες Meibes Inoflex Εξαρτήματα Meibes FixLock Εξαρτήματα Meibes Επίπεδης Στεγανοποίησης Οδηγίες σύνδεσης εξαρτημάτων 2.16 Εξαρτήματα Meibes για σωλήνες χαλκού

2 Σωληνώσεις / Εισαγωγή 2.1

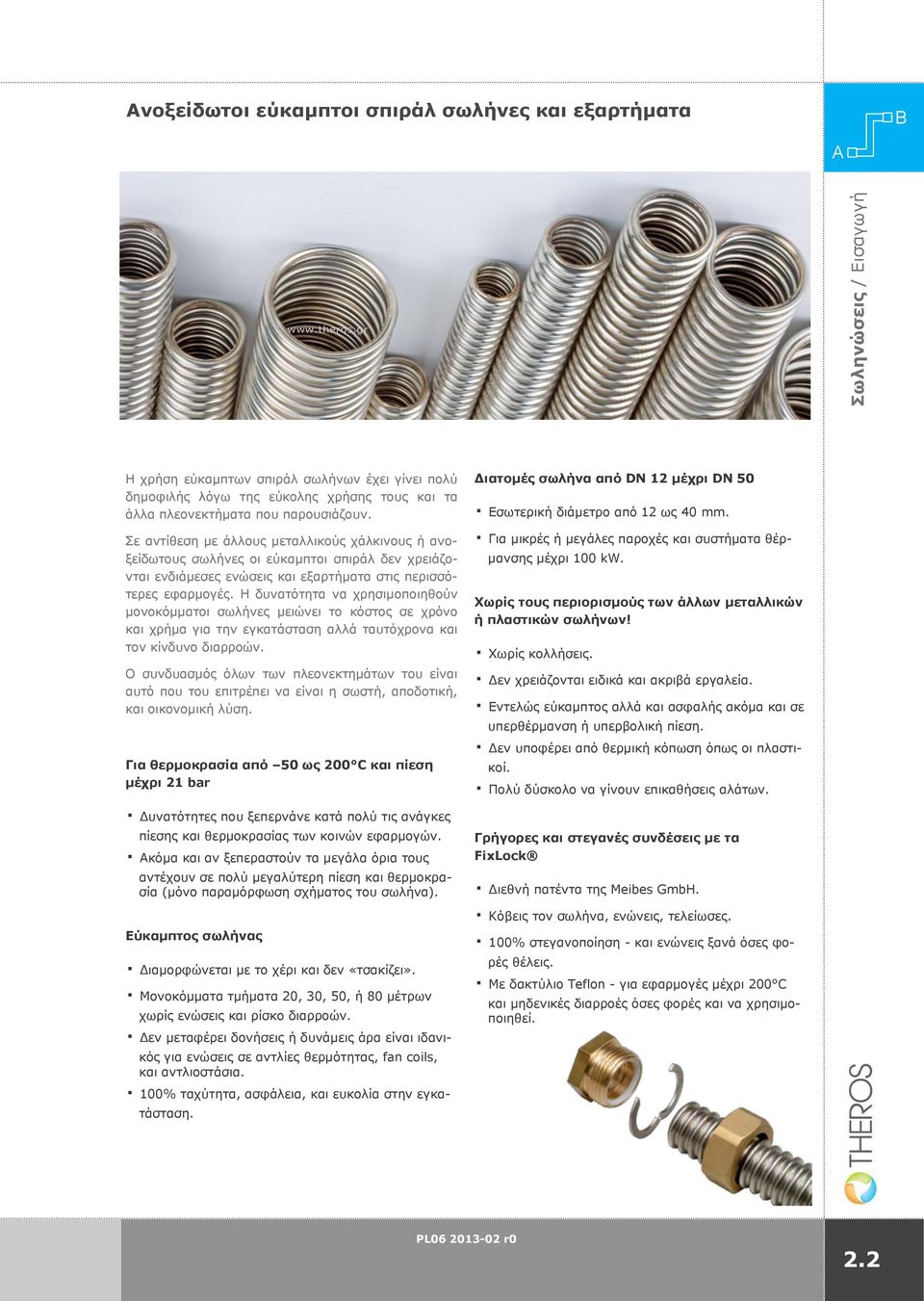

3 Σωληνώσεις / Εισαγωγή νοξείδωτοι εύκαμπτοι σπιράλ σωλήνες και εξαρτήματα Η χρήση εύκαμπτων σπιράλ σωλήνων έχει γίνει πολύ δημοφιλής λόγω της εύκολης χρήσης τους και τα άλλα πλεονεκτήματα που παρουσιάζουν. Σε αντίθεση με άλλους μεταλλικούς χάλκινους ή ανοξείδωτους σωλήνες οι εύκαμπτοι σπιράλ δεν χρειάζονται ενδιάμεσες ενώσεις και εξαρτήματα στις περισσότερες εφαρμογές. Η δυνατότητα να χρησιμοποιηθούν μονοκόμματοι σωλήνες μειώνει το κόστος σε χρόνο και χρήμα για την εγκατάσταση αλλά ταυτόχρονα και τον κίνδυνο διαρροών. Ο συνδυασμός όλων των πλεονεκτημάτων του είναι αυτό που του επιτρέπει να είναι η σωστή, αποδοτική, και οικονομική λύση. Για θερμοκρασία από 50 ως 200 C και πίεση μέχρι 21 bar Δυνατότητες που ξεπερνάνε κατά πολύ τις ανάγκες πίεσης και θερμοκρασίας των κοινών εφαρμογών. κόμα και αν ξεπεραστούν τα μεγάλα όρια τους αντέχουν σε πολύ μεγαλύτερη πίεση και θερμοκρασία (μόνο παραμόρφωση σχήματος του σωλήνα). Εύκαμπτος σωλήνας Διαμορφώνεται με το χέρι και δεν «τσακίζει». Μονοκόμματα τμήματα 20, 30, 50, ή 80 μέτρων χωρίς ενώσεις και ρίσκο διαρροών. Δεν μεταφέρει δονήσεις ή δυνάμεις άρα είναι ιδανικός για ενώσεις σε αντλίες θερμότητας, fan coils, και αντλιοστάσια. 100% ταχύτητα, ασφάλεια, και ευκολία στην εγκατάσταση. Διατομές σωλήνα από DN 12 μέχρι DN 50 Εσωτερική διάμετρο από 12 ως 40 mm. Για μικρές ή μεγάλες παροχές και συστήματα θέρμανσης μέχρι 100 kw. Χωρίς τους περιορισμούς των άλλων μεταλλικών ή πλαστικών σωλήνων! Χωρίς κολλήσεις. Δεν χρειάζονται ειδικά και ακριβά εργαλεία. Εντελώς εύκαμπτος αλλά και ασφαλής ακόμα και σε υπερθέρμανση ή υπερβολική πίεση. Δεν υποφέρει από θερμική κόπωση όπως οι πλαστικοί. Πολύ δύσκολο να γίνουν επικαθήσεις αλάτων. Γρήγορες και στεγανές συνδέσεις με τα FixLock Διεθνή πατέντα της Meibes GmbH. Κόβεις τον σωλήνα, ενώνεις, τελείωσες. 100% στεγανοποίηση - και ενώνεις ξανά όσες φορές θέλεις. Με δακτύλιο Teflon - για εφαρμογές μέχρι 200 C και μηδενικές διαρροές όσες φορές και να χρησιμοποιηθεί. 2.2

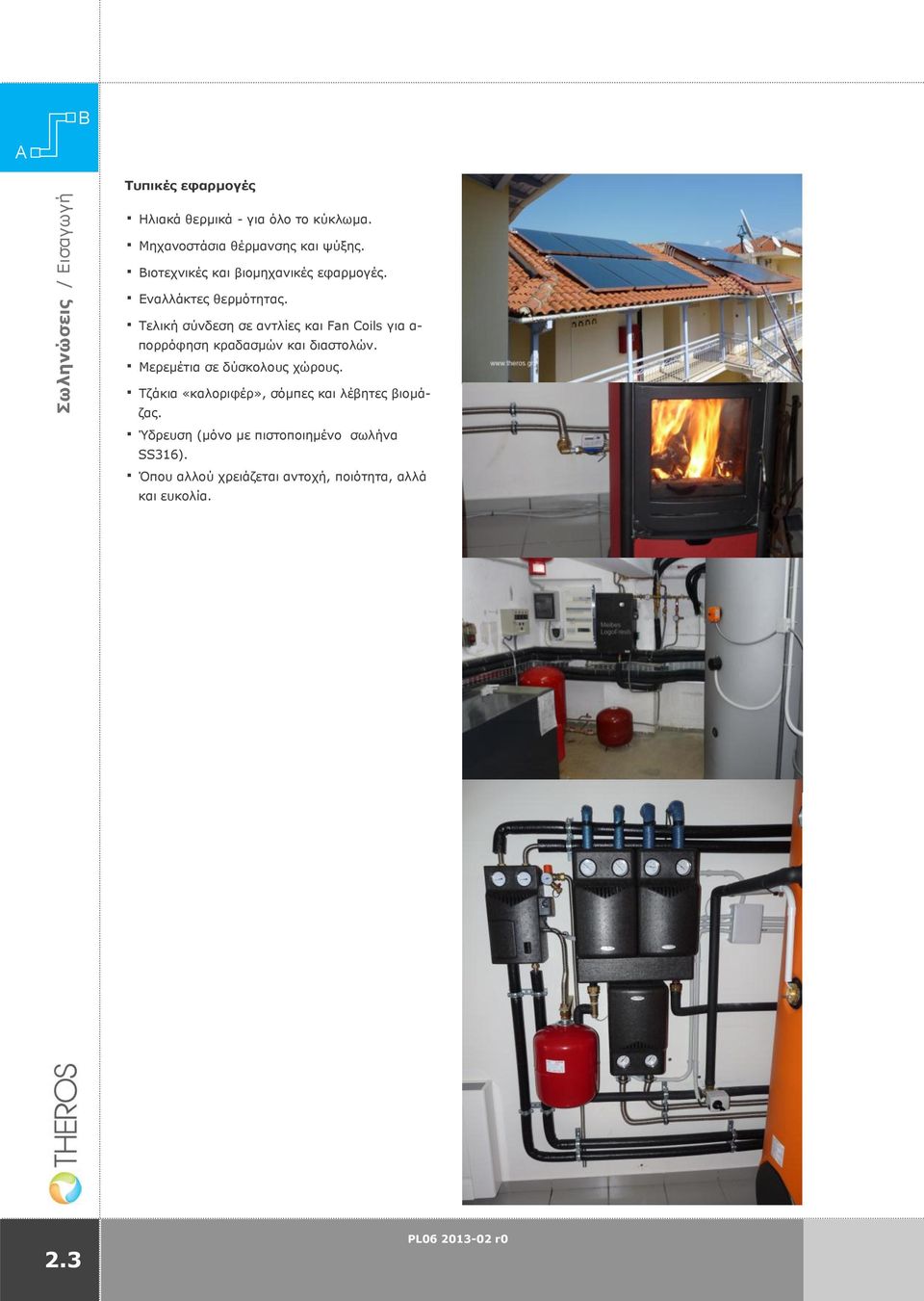

4 Σωληνώσεις / Εισαγωγή Τυπικές εφαρμογές Ηλιακά θερμικά - για όλο το κύκλωμα. Μηχανοστάσια θέρμανσης και ψύξης. ιοτεχνικές και βιομηχανικές εφαρμογές. Εναλλάκτες θερμότητας. Τελική σύνδεση σε αντλίες και Fan Coils για α- πορρόφηση κραδασμών και διαστολών. Μερεμέτια σε δύσκολους χώρους. Τζάκια «καλοριφέρ», σόμπες και λέβητες βιομάζας. Ύδρευση (μόνο με πιστοποιημένο σωλήνα SS316). Όπου αλλού χρειάζεται αντοχή, ποιότητα, αλλά και ευκολία. 2.3

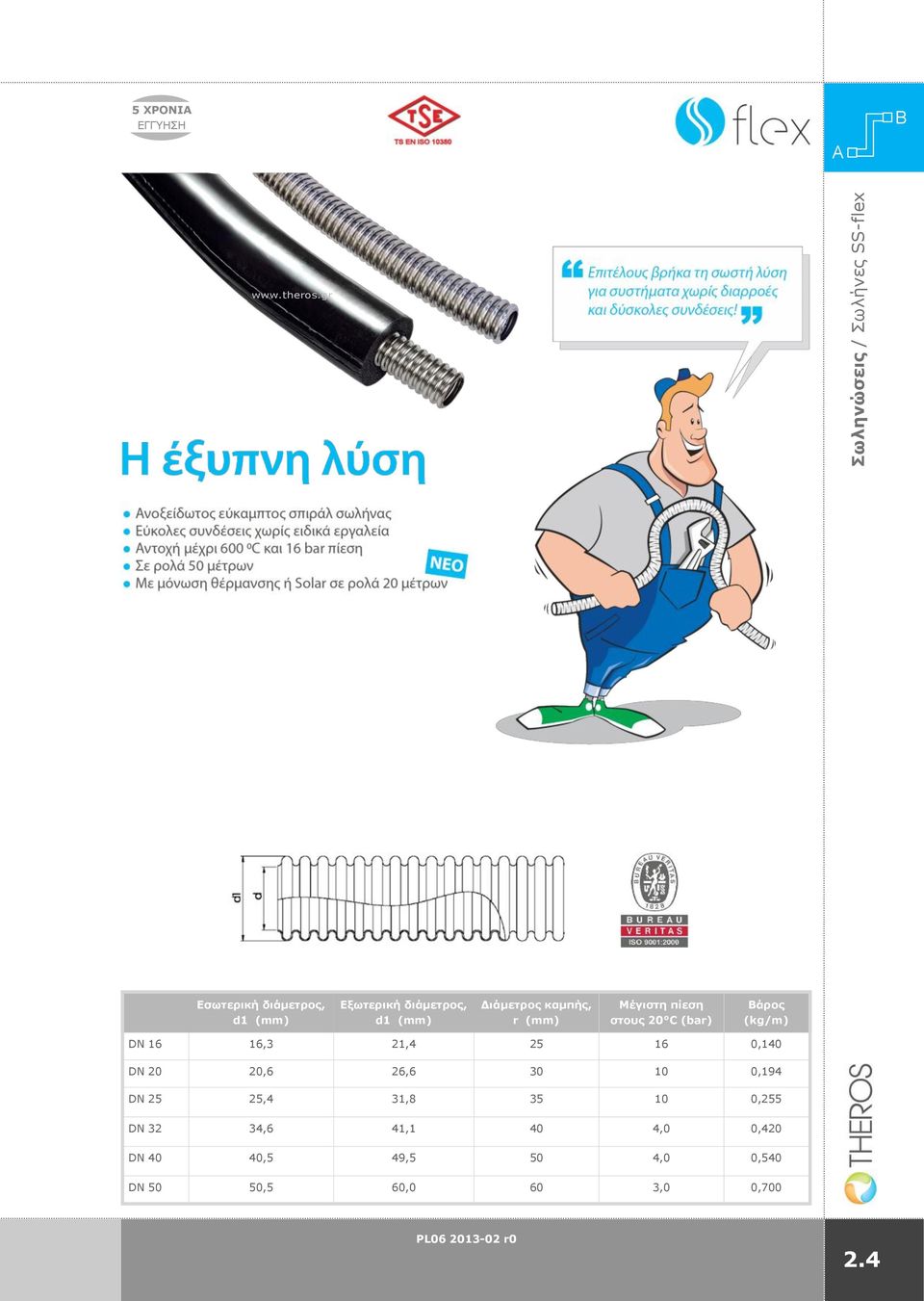

5 Σωληνώσεις / Σωλήνες SS-flex 5 ΧΡΟΝΙ Εσωτερική διάμετρος, d1 (mm) Εξωτερική διάμετρος, d1 (mm) Διάμετρος καμπής, r (mm) Μέγιστη πίεση στους 20 C (bar) άρος (kg/m) DN 16 16,3 21, ,140 DN 20 20,6 26, ,194 DN 25 25,4 31, ,255 DN 32 34,6 41,1 40 4,0 0,420 DN 40 40,5 49,5 50 4,0 0,540 DN 50 50,5 60,0 60 3,0 0,

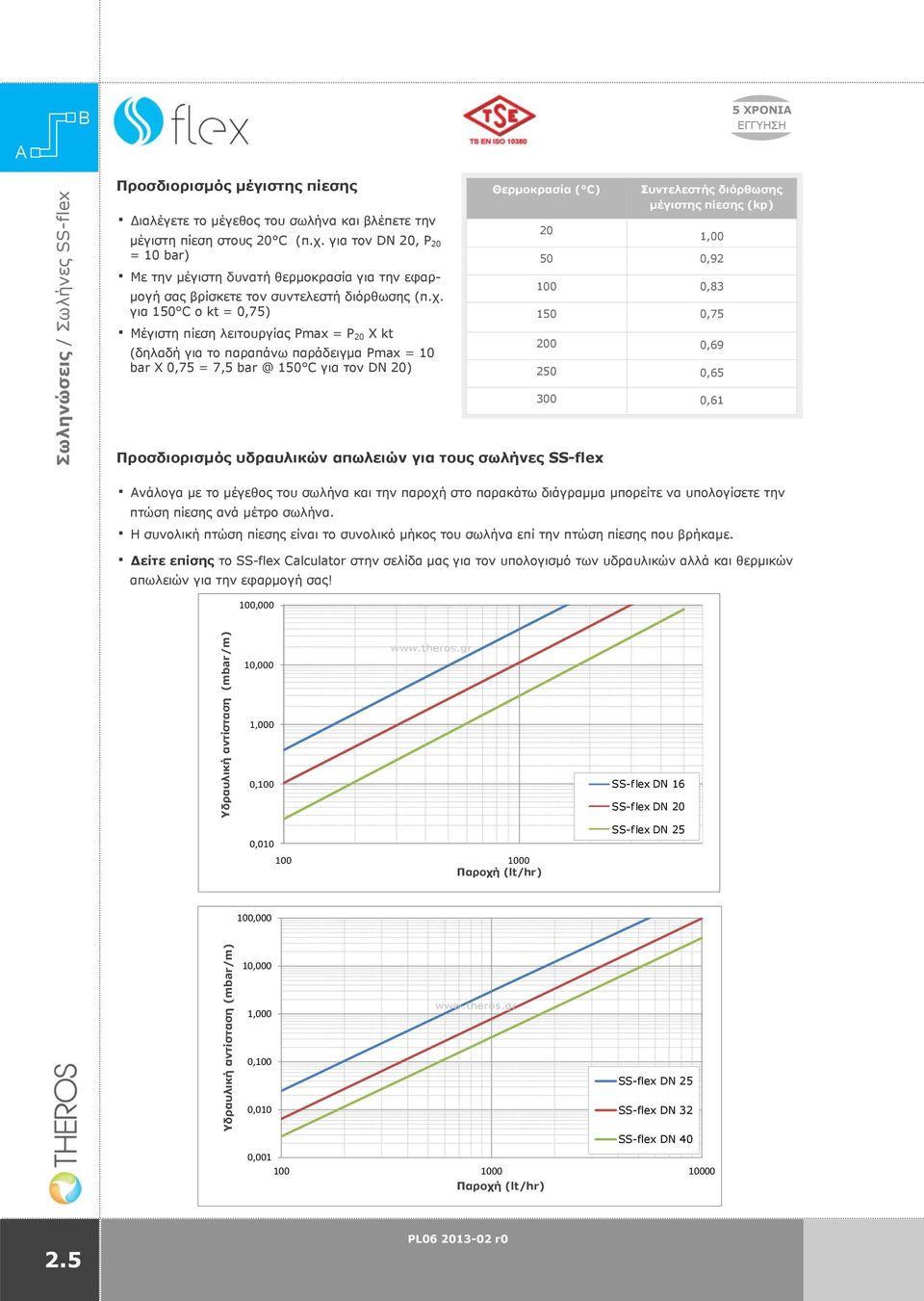

6 Υδραυλική αντίσταση (mbar/m) Υδραυλική αντίσταση (mbar/m) Σωληνώσεις / Σωλήνες SS-flex 5 ΧΡΟΝΙ Προσδιορισμός μέγιστης πίεσης Διαλέγετε το μέγεθος του σωλήνα και βλέπετε την μέγιστη πίεση στους 20 C (π.χ. για τον DN 20, P 20 = 10 bar) Με την μέγιστη δυνατή θερμοκρασία για την εφαρμογή σας βρίσκετε τον συντελεστή διόρθωσης (π.χ. για 150 C ο kt = 0,75) Μέγιστη πίεση λειτουργίας Pmax = P 20 X kt (δηλαδή για το παραπάνω παράδειγμα Pmax = 10 bar X 0,75 = 7,5 150 C για τον DN 20) Θερμοκρασία ( C) 20 Συντελεστής διόρθωσης μέγιστης πίεσης (kp) 1, , , , , , ,61 Προσδιορισμός υδραυλικών απωλειών για τους σωλήνες SS-flex νάλογα με το μέγεθος του σωλήνα και την παροχή στο παρακάτω διάγραμμα μπορείτε να υπολογίσετε την πτώση πίεσης ανά μέτρο σωλήνα. Η συνολική πτώση πίεσης είναι το συνολικό μήκος του σωλήνα επί την πτώση πίεσης που βρήκαμε. Δείτε επίσης το SS-flex Calculator στην σελίδα μας για τον υπολογισμό των υδραυλικών αλλά και θερμικών απωλειών για την εφαρμογή σας! 100,000 10,000 1,000 0,100 SS-flex DN 16 SS-flex DN 20 0, Παροχή (lt/hr) SS-flex DN ,000 10,000 1,000 0,100 SS-flex DN 25 0,010 SS-flex DN 32 SS-flex DN 40 0, Παροχή (lt/hr) 2.5

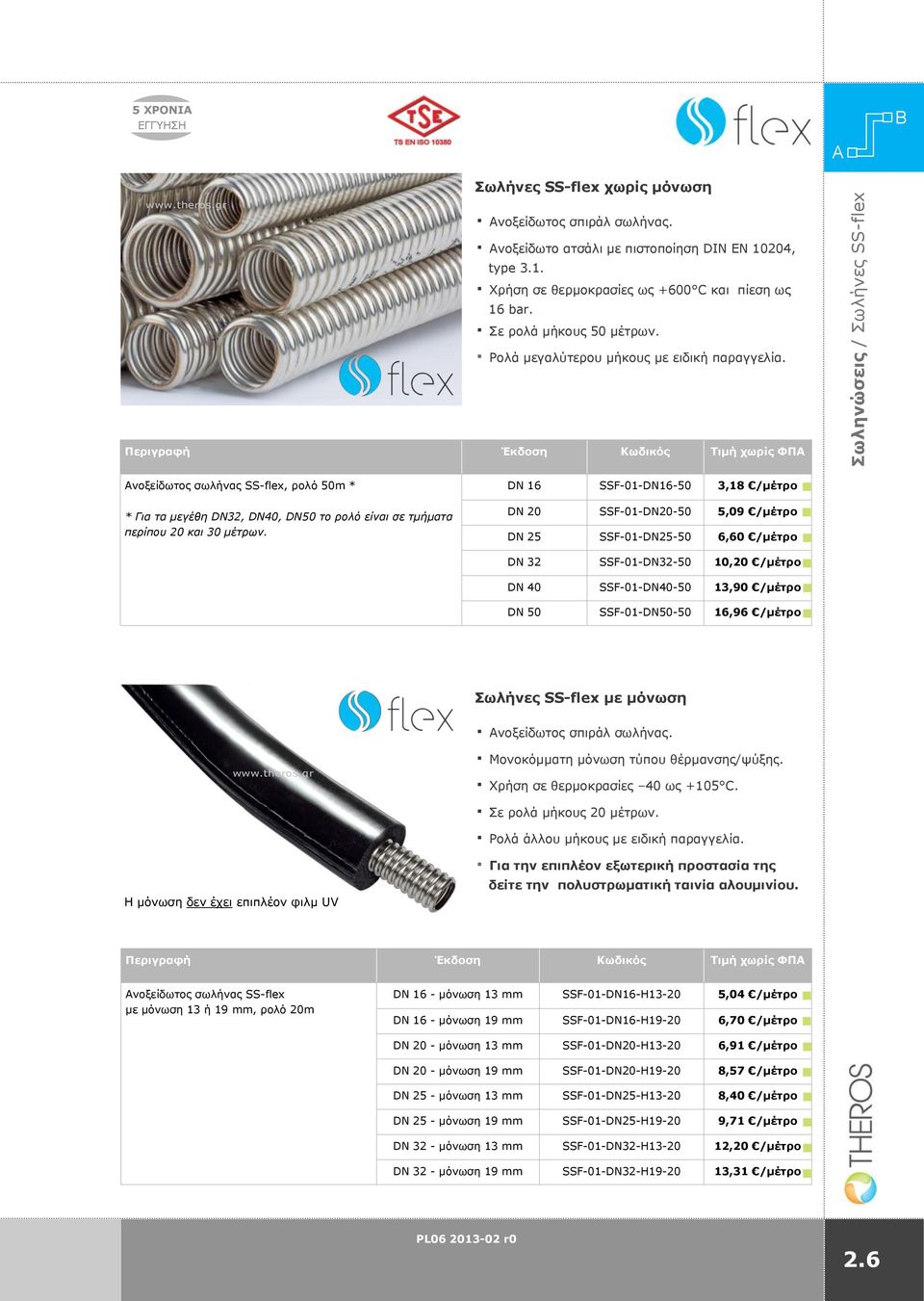

7 Σωληνώσεις / Σωλήνες SS-flex 5 ΧΡΟΝΙ Σωλήνες SS-flex χωρίς μόνωση νοξείδωτος σπιράλ σωλήνας. νοξείδωτο ατσάλι με πιστοποίηση DIN EN 10204, type 3.1. Χρήση σε θερμοκρασίες ως +600 C και πίεση ως 16 bar. Σε ρολά μήκους 50 μέτρων. Ρολά μεγαλύτερου μήκους με ειδική παραγγελία. Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ νοξείδωτος σωλήνας SS-flex, ρολό 50m * * Για τα μεγέθη DN32, DN40, DN50 το ρολό είναι σε τμήματα περίπου 20 και 30 μέτρων. DN 16 SSF-01-DN ,18 /μέτρο DN 20 SSF-01-DN ,09 /μέτρο DN 25 SSF-01-DN ,60 /μέτρο DN 32 SSF-01-DN ,20 /μέτρο DN 40 SSF-01-DN ,90 /μέτρο DN 50 SSF-01-DN ,96 /μέτρο Σωλήνες SS-flex με μόνωση νοξείδωτος σπιράλ σωλήνας. Μονοκόμματη μόνωση τύπου θέρμανσης/ψύξης. Χρήση σε θερμοκρασίες 40 ως +105 C. Σε ρολά μήκους 20 μέτρων. Ρολά άλλου μήκους με ειδική παραγγελία. Η μόνωση δεν έχει επιπλέον φιλμ UV Για την επιπλέον εξωτερική προστασία της δείτε την πολυστρωματική ταινία αλουμινίου. Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ νοξείδωτος σωλήνας SS-flex με μόνωση 13 ή 19 mm, ρολό 20m DN 16 - μόνωση 13 mm SSF-01-DN16-H ,04 /μέτρο DN 16 - μόνωση 19 mm SSF-01-DN16-H ,70 /μέτρο DN 20 - μόνωση 13 mm SSF-01-DN20-H ,91 /μέτρο DN 20 - μόνωση 19 mm SSF-01-DN20-H ,57 /μέτρο DN 25 - μόνωση 13 mm SSF-01-DN25-H ,40 /μέτρο DN 25 - μόνωση 19 mm SSF-01-DN25-H ,71 /μέτρο DN 32 - μόνωση 13 mm SSF-01-DN32-H ,20 /μέτρο DN 32 - μόνωση 19 mm SSF-01-DN32-H ,31 /μέτρο 2.6

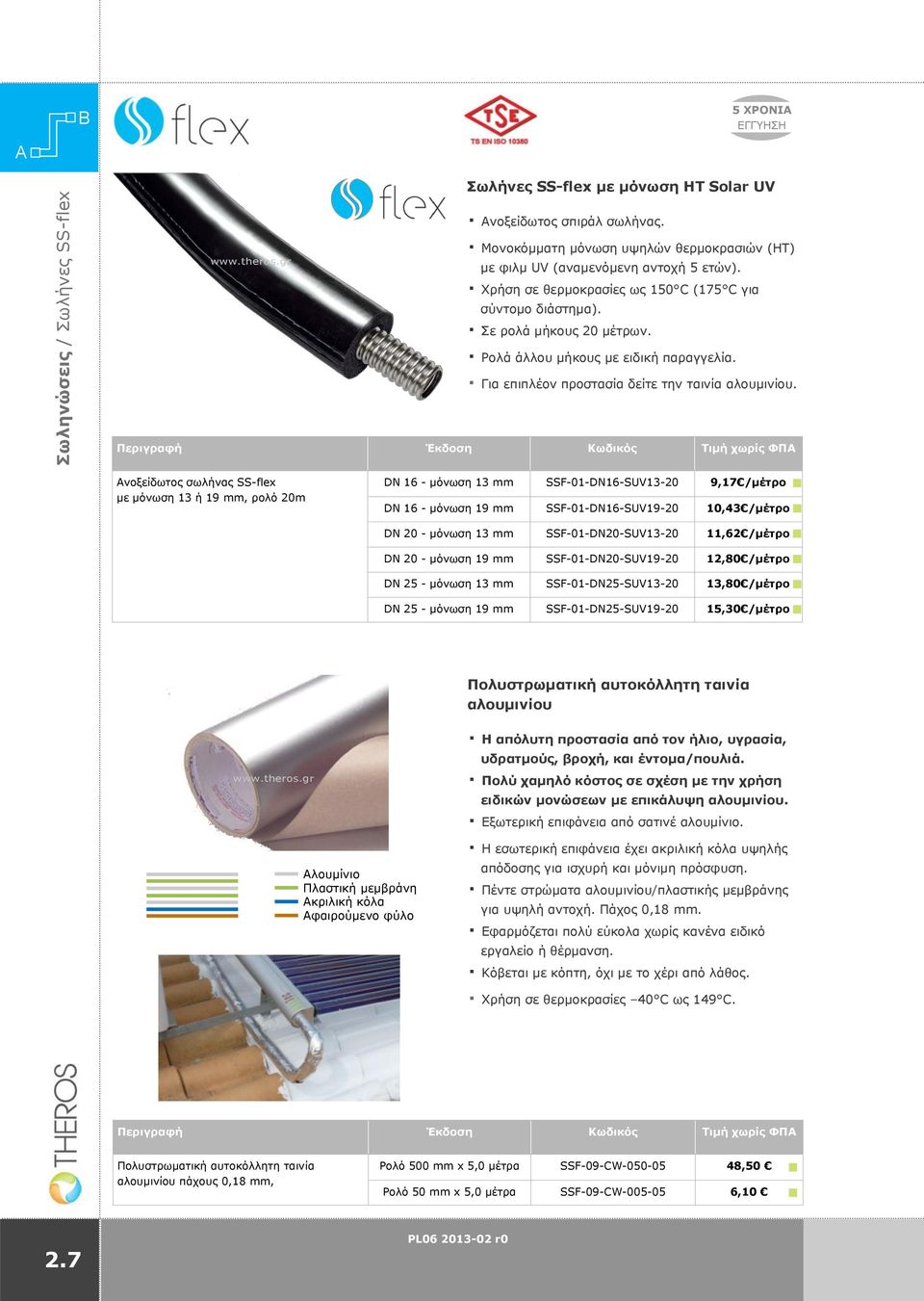

8 Σωληνώσεις / Σωλήνες SS-flex 5 ΧΡΟΝΙ Σωλήνες SS-flex με μόνωση HT Solar UV νοξείδωτος σπιράλ σωλήνας. Μονοκόμματη μόνωση υψηλών θερμοκρασιών (HT) με φιλμ UV (αναμενόμενη αντοχή 5 ετών). Χρήση σε θερμοκρασίες ως 150 C (175 C για σύντομο διάστημα). Σε ρολά μήκους 20 μέτρων. Ρολά άλλου μήκους με ειδική παραγγελία. Για επιπλέον προστασία δείτε την ταινία αλουμινίου. Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ νοξείδωτος σωλήνας SS-flex με μόνωση 13 ή 19 mm, ρολό 20m DN 16 - μόνωση 13 mm SSF-01-DN16-SUV ,17 /μέτρο DN 16 - μόνωση 19 mm SSF-01-DN16-SUV ,43 /μέτρο DN 20 - μόνωση 13 mm SSF-01-DN20-SUV ,62 /μέτρο DN 20 - μόνωση 19 mm SSF-01-DN20-SUV ,80 /μέτρο DN 25 - μόνωση 13 mm SSF-01-DN25-SUV ,80 /μέτρο DN 25 - μόνωση 19 mm SSF-01-DN25-SUV ,30 /μέτρο Πολυστρωματική αυτοκόλλητη ταινία αλουμινίου λουμίνιο Πλαστική μεμβράνη κριλική κόλα φαιρούμενο φύλο Η απόλυτη προστασία από τον ήλιο, υγρασία, υδρατμούς, βροχή, και έντομα/πουλιά. Πολύ χαμηλό κόστος σε σχέση με την χρήση ειδικών μονώσεων με επικάλυψη αλουμινίου. Εξωτερική επιφάνεια από σατινέ αλουμίνιο. Η εσωτερική επιφάνεια έχει ακριλική κόλα υψηλής απόδοσης για ισχυρή και μόνιμη πρόσφυση. Πέντε στρώματα αλουμινίου/πλαστικής μεμβράνης για υψηλή αντοχή. Πάχος 0,18 mm. Εφαρμόζεται πολύ εύκολα χωρίς κανένα ειδικό εργαλείο ή θέρμανση. Κόβεται με κόπτη, όχι με το χέρι από λάθος. Χρήση σε θερμοκρασίες 40 C ως 149 C. Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ Πολυστρωματική αυτοκόλλητη ταινία αλουμινίου πάχους 0,18 mm, Ρολό 500 mm x 5,0 μέτρα SSF-09-CW ,50 Ρολό 50 mm x 5,0 μέτρα SSF-09-CW ,10 2.7

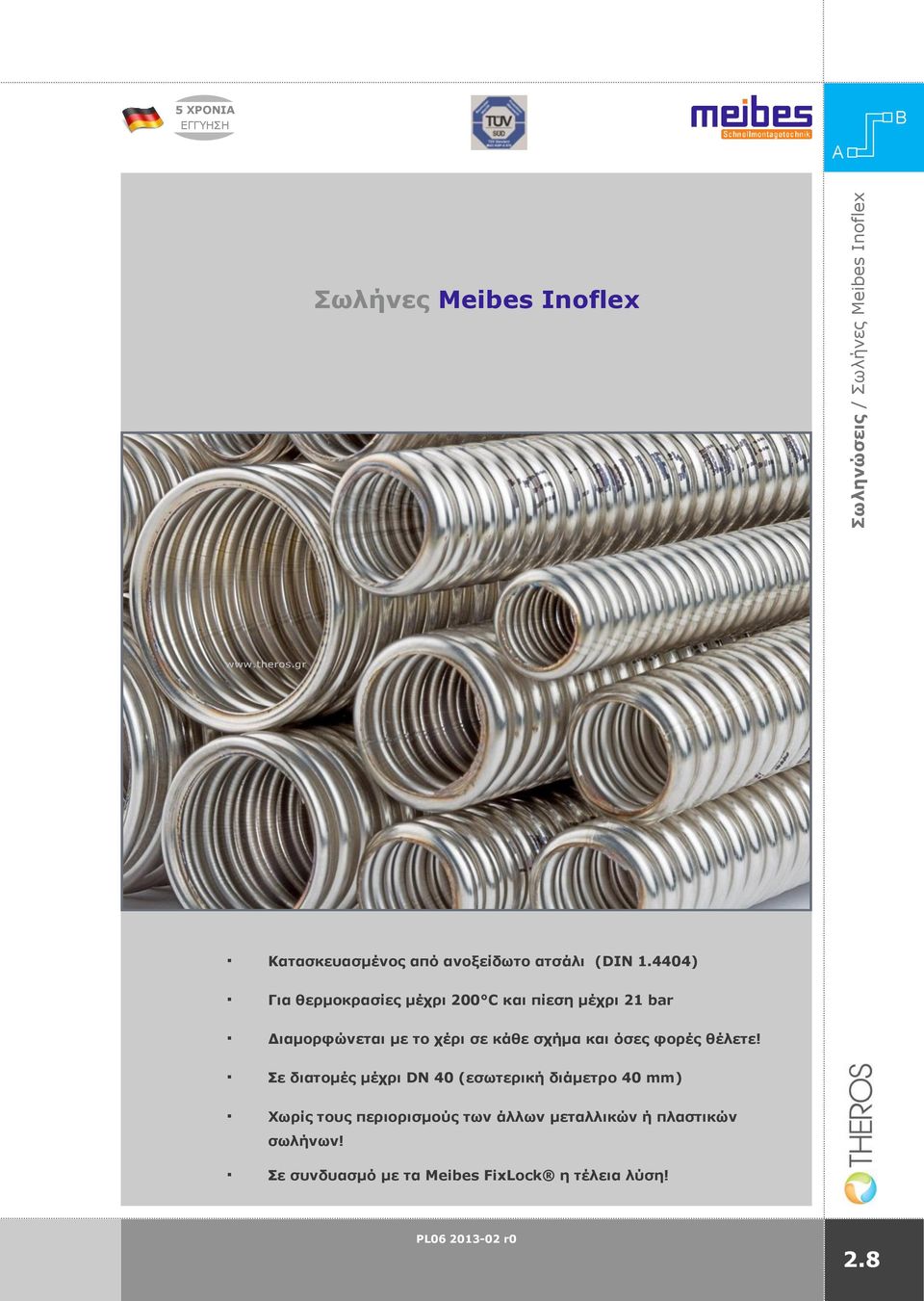

9 Σωληνώσεις / Σωλήνες Meibes Inoflex 5 ΧΡΟΝΙ Σωλήνες Meibes Inoflex Κατασκευασμένος από ανοξείδωτο ατσάλι (DIN ) Για θερμοκρασίες μέχρι 200 C και πίεση μέχρι 21 bar Διαμορφώνεται με το χέρι σε κάθε σχήμα και όσες φορές θέλετε! Σε διατομές μέχρι DN 40 (εσωτερική διάμετρο 40 mm) Χωρίς τους περιορισμούς των άλλων μεταλλικών ή πλαστικών σωλήνων! Σε συνδυασμό με τα Meibes FixLock η τέλεια λύση! 2.8

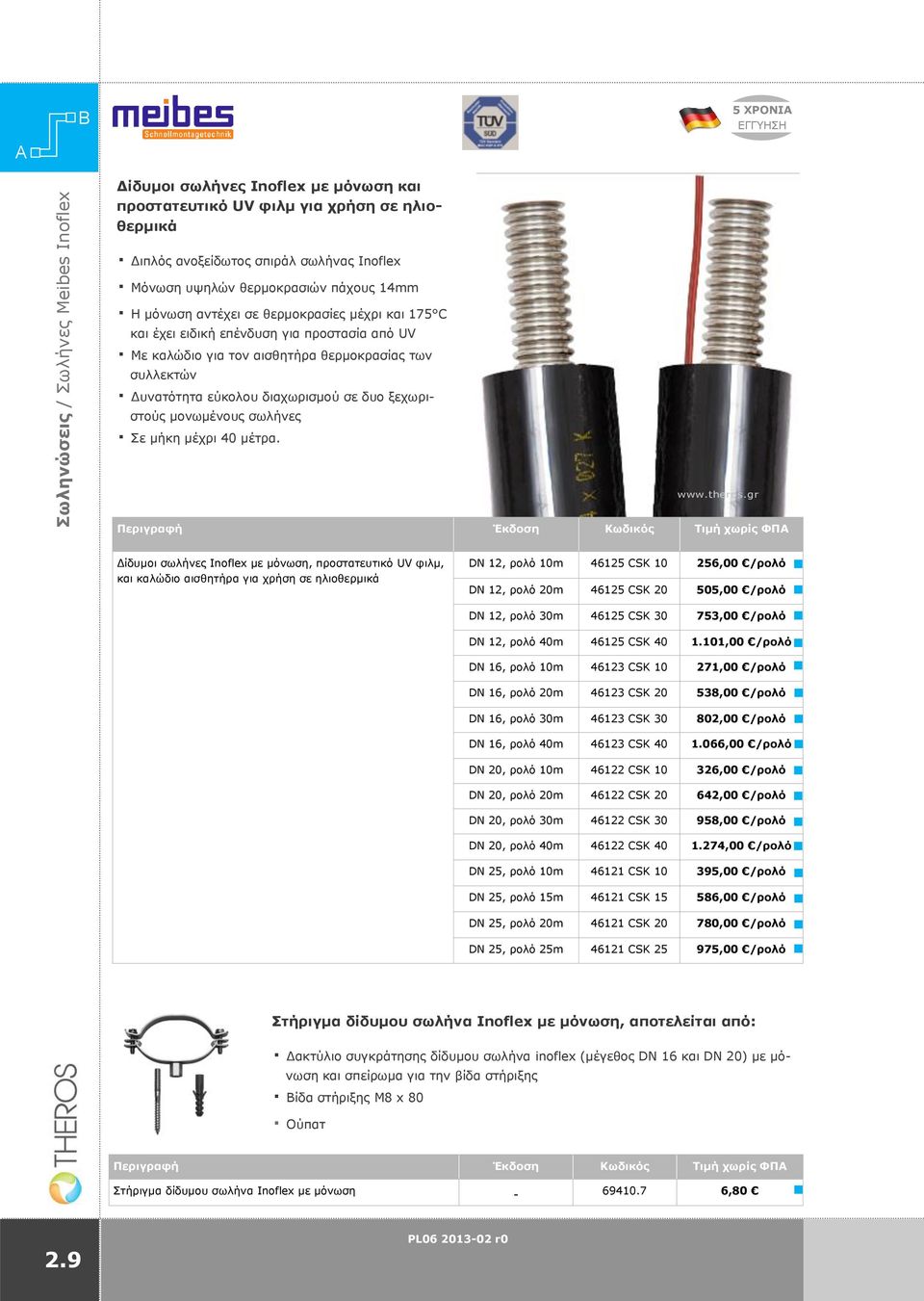

10 Σωληνώσεις / Σωλήνες Meibes Inoflex 5 ΧΡΟΝΙ Δίδυμοι σωλήνες Inoflex με μόνωση και προστατευτικό UV φιλμ για χρήση σε ηλιοθερμικά Διπλός ανοξείδωτος σπιράλ σωλήνας Inoflex Μόνωση υψηλών θερμοκρασιών πάχους 14mm Η μόνωση αντέχει σε θερμοκρασίες μέχρι και 175 C και έχει ειδική επένδυση για προστασία από UV Με καλώδιο για τον αισθητήρα θερμοκρασίας των συλλεκτών Δυνατότητα εύκολου διαχωρισμού σε δυο ξεχωριστούς μονωμένους σωλήνες Σε μήκη μέχρι 40 μέτρα. Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ Δίδυμοι σωλήνες Inoflex με μόνωση, προστατευτικό UV φιλμ, και καλώδιο αισθητήρα για χρήση σε ηλιοθερμικά DN 12, ρολό 10m CSK ,00 /ρολό DN 12, ρολό 20m CSK ,00 /ρολό DN 12, ρολό 30m CSK ,00 /ρολό DN 12, ρολό 40m CSK ,00 /ρολό DN 16, ρολό 10m CSK ,00 /ρολό DN 16, ρολό 20m CSK ,00 /ρολό DN 16, ρολό 30m CSK ,00 /ρολό DN 16, ρολό 40m CSK ,00 /ρολό DN 20, ρολό 10m CSK ,00 /ρολό DN 20, ρολό 20m CSK ,00 /ρολό DN 20, ρολό 30m CSK ,00 /ρολό DN 20, ρολό 40m CSK ,00 /ρολό DN 25, ρολό 10m CSK ,00 /ρολό DN 25, ρολό 15m CSK ,00 /ρολό DN 25, ρολό 20m CSK ,00 /ρολό DN 25, ρολό 25m CSK ,00 /ρολό Στήριγμα δίδυμου σωλήνα Inoflex με μόνωση, αποτελείται από: Δακτύλιο συγκράτησης δίδυμου σωλήνα inoflex (μέγεθος DN 16 και DN 20) με μόνωση και σπείρωμα για την βίδα στήριξης ίδα στήριξης M8 x 80 Ούπατ Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ Στήριγμα δίδυμου σωλήνα Inoflex με μόνωση ,80 2.9

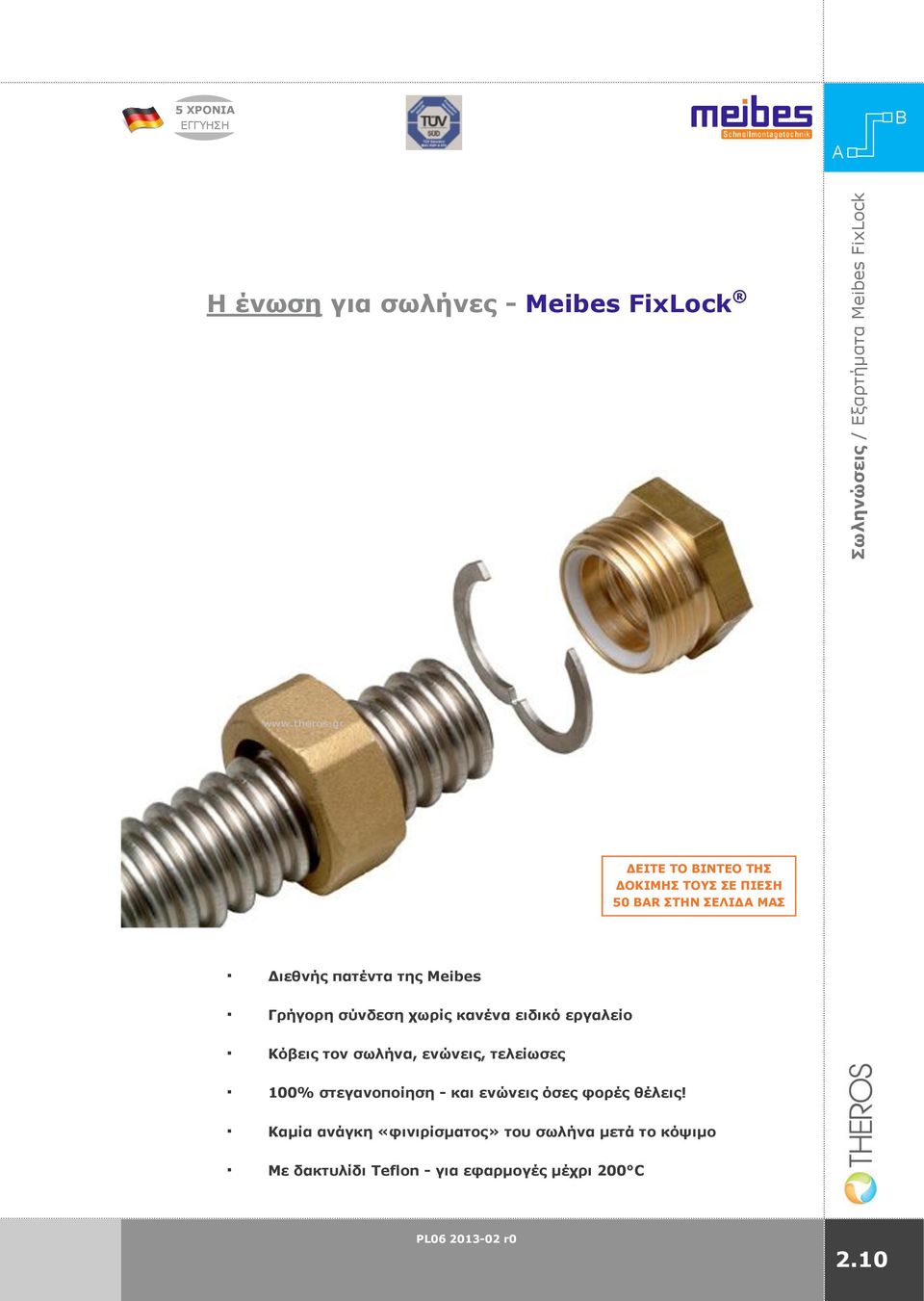

11 Σωληνώσεις / Εξαρτήματα Meibes FixLock 5 ΧΡΟΝΙ Η ένωση για σωλήνες - Meibes FixLock ΔΕΙΤΕ ΤΟ ΙΝΤΕΟ ΤΗΣ ΔΟΚΙΜΗΣ ΤΟΥΣ ΣΕ ΠΙΕΣΗ 50 BAR ΣΤΗΝ ΣΕΛΙΔ ΜΣ Διεθνής πατέντα της Meibes Γρήγορη σύνδεση χωρίς κανένα ειδικό εργαλείο Κόβεις τον σωλήνα, ενώνεις, τελείωσες 100% στεγανοποίηση - και ενώνεις όσες φορές θέλεις! Καμία ανάγκη «φινιρίσματος» του σωλήνα μετά το κόψιμο Με δακτυλίδι Teflon - για εφαρμογές μέχρι 200 C 2.10

12 Σωληνώσεις / Εξαρτήματα Meibes FixLock 5 ΧΡΟΝΙ Σύνδεσμοι ανοξείδωτων σπιράλ σωλήνων FixLock Σετ FixLock με αρσενικό ή θηλυκό σπείρωμα, αποτελείται από: 1 μαστό σύνδεσης FixLock για Inoflex στο ένα άκρο & αρσενικό ή θηλυκό σπείρωμα στο άλλο άκρο 1 ρακόρ Inoflex 1 δακτύλιο Inoflex μηχανικής συγκράτησης σωλήνα Περιγραφή Έκδοση Kωδ. Θηλυκού Kωδ. ρσενικού Τιμή σετ Σετ FixLock σε σπείρωμα DN 12-3/ FL FL 6,90 DN 16-1/ FL FL 8,10 DN 20-3/ FL FL 9,10 DN FL FL 12,30 DN / FL FL 17,50 ΟΙΚΟΝΟΜΙΚΗ ΣΥΣΚΕΥΣΙ Μείωση κόστους ως 40%!!! Περιγραφή Έκδοση Kωδικός Τιμή συσκευασίας Συσκευασία με 10 σετ FixLock σε σπείρωμα DN 16-1/2 Θηλυκό FL.B10 49,00 DN 16-1/2 ρσενικό FL.B10 49,00 DN 20-3/4 Θηλυκό FL.B10 66,70 DN 20-3/4 ρσενικό FL.B10 66,70 DN 25-1 Θηλυκό FL.B10 96,80 DN 25-1 ρσενικό FL.B10 96,80 Σετ FixLock σε αρσενικό σπείρωμα με PTFE Με έτοιμο δακτυλίδι PTFE στο σπείρωμα για εύκολη στεγανοποίηση χωρίς την ανάγκη προσθήκης νήματος ή Locktite. Περιγραφή Έκδοση Kωδικός Τιμή σετ Σετ FixLock σε αρσενικό σπείρωμα με δαχτυλίδι PTFE DN 16-3/ FLP 9,80 DN FLP 10,90 ΟΙΚΟΝΟΜΙΚΗ ΣΥΣΚΕΥΣΙ Μείωση κόστους ως 33%!!! Περιγραφή Έκδοση Kωδικός Τιμή συσκευασίας Σετ FixLock σε αρσενικό σπείρωμα με δαχτυλίδι PTFE DN 16-3/ FLP.B10 66,00 DN FLP.B10 84,

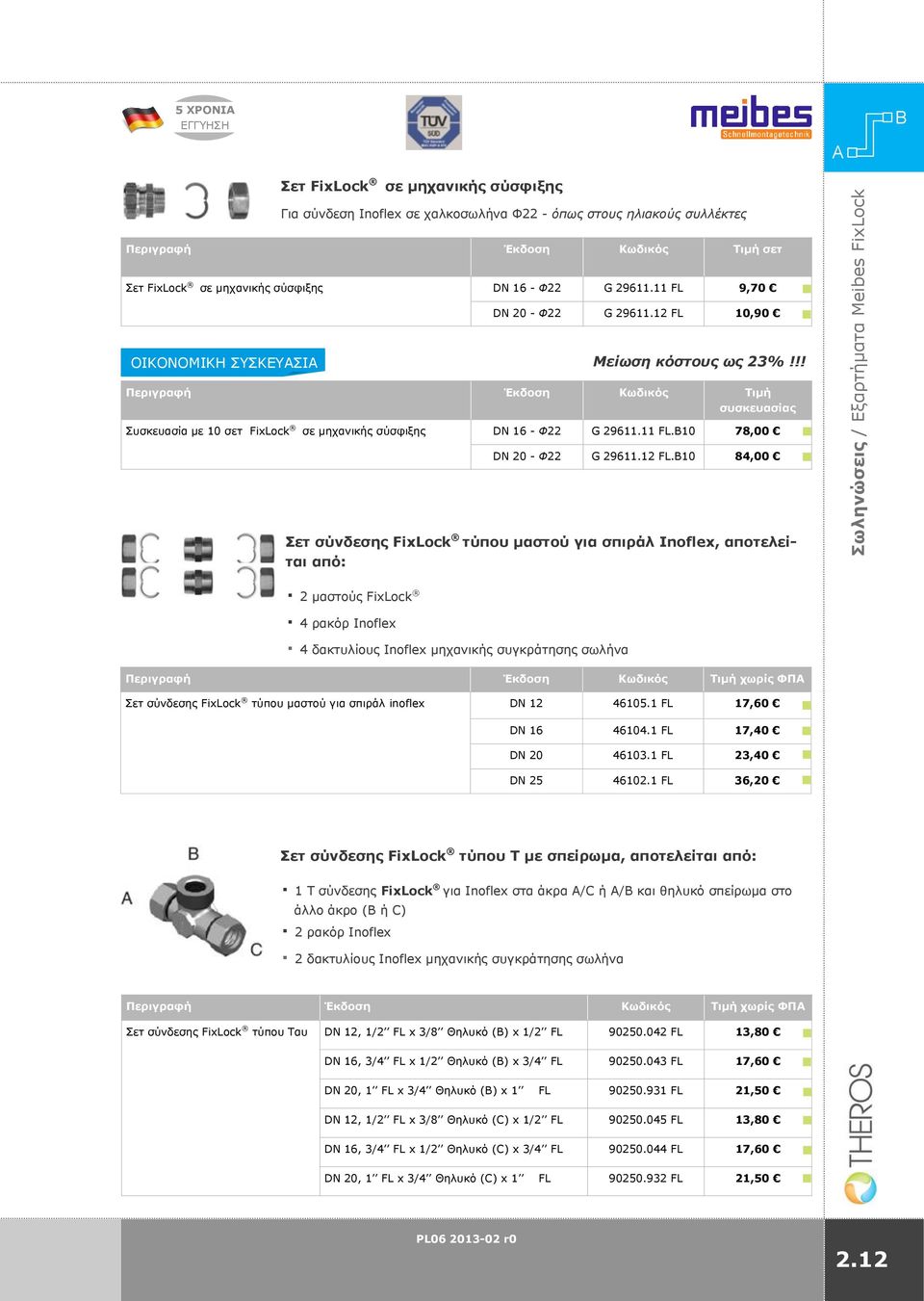

13 Σωληνώσεις / Εξαρτήματα Meibes FixLock 5 ΧΡΟΝΙ Σετ FixLock σε μηχανικής σύσφιξης Για σύνδεση Inoflex σε χαλκοσωλήνα Φ22 - όπως στους ηλιακούς συλλέκτες Περιγραφή Έκδοση Kωδικός Τιμή σετ Σετ FixLock σε μηχανικής σύσφιξης DN 16 - Φ22 G FL 9,70 DN 20 - Φ22 G FL 10,90 ΟΙΚΟΝΟΜΙΚΗ ΣΥΣΚΕΥΣΙ Μείωση κόστους ως 23%!!! Περιγραφή Έκδοση Kωδικός Τιμή συσκευασίας Συσκευασία με 10 σετ FixLock σε μηχανικής σύσφιξης DN 16 - Φ22 G FL.B10 78,00 DN 20 - Φ22 G FL.B10 84,00 Σετ σύνδεσης FixLock τύπου μαστού για σπιράλ Inoflex, αποτελείται από: 2 μαστούς FixLock 4 ρακόρ Inoflex 4 δακτυλίους Inoflex μηχανικής συγκράτησης σωλήνα Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ Σετ σύνδεσης FixLock τύπου μαστού για σπιράλ inoflex DN FL 17,60 DN FL 17,40 DN FL 23,40 DN FL 36,20 Σετ σύνδεσης FixLock τύπου Τ με σπείρωμα, αποτελείται από: 1 Τ σύνδεσης FixLock για Inoflex στα άκρα /C ή A/B και θηλυκό σπείρωμα στο άλλο άκρο (B ή C) 2 ρακόρ Inoflex 2 δακτυλίους Inoflex μηχανικής συγκράτησης σωλήνα Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ Σετ σύνδεσης FixLock τύπου Ταυ DN 12, 1/2 FL x 3/8 Θηλυκό (B) x 1/2 FL FL 13,80 DN 16, 3/4 FL x 1/2 Θηλυκό (B) x 3/4 FL FL 17,60 DN 20, 1 FL x 3/4 Θηλυκό (B) x 1 FL FL 21,50 DN 12, 1/2 FL x 3/8 Θηλυκό (C) x 1/2 FL FL 13,80 DN 16, 3/4 FL x 1/2 Θηλυκό (C) x 3/4 FL FL 17,60 DN 20, 1 FL x 3/4 Θηλυκό (C) x 1 FL FL 21,

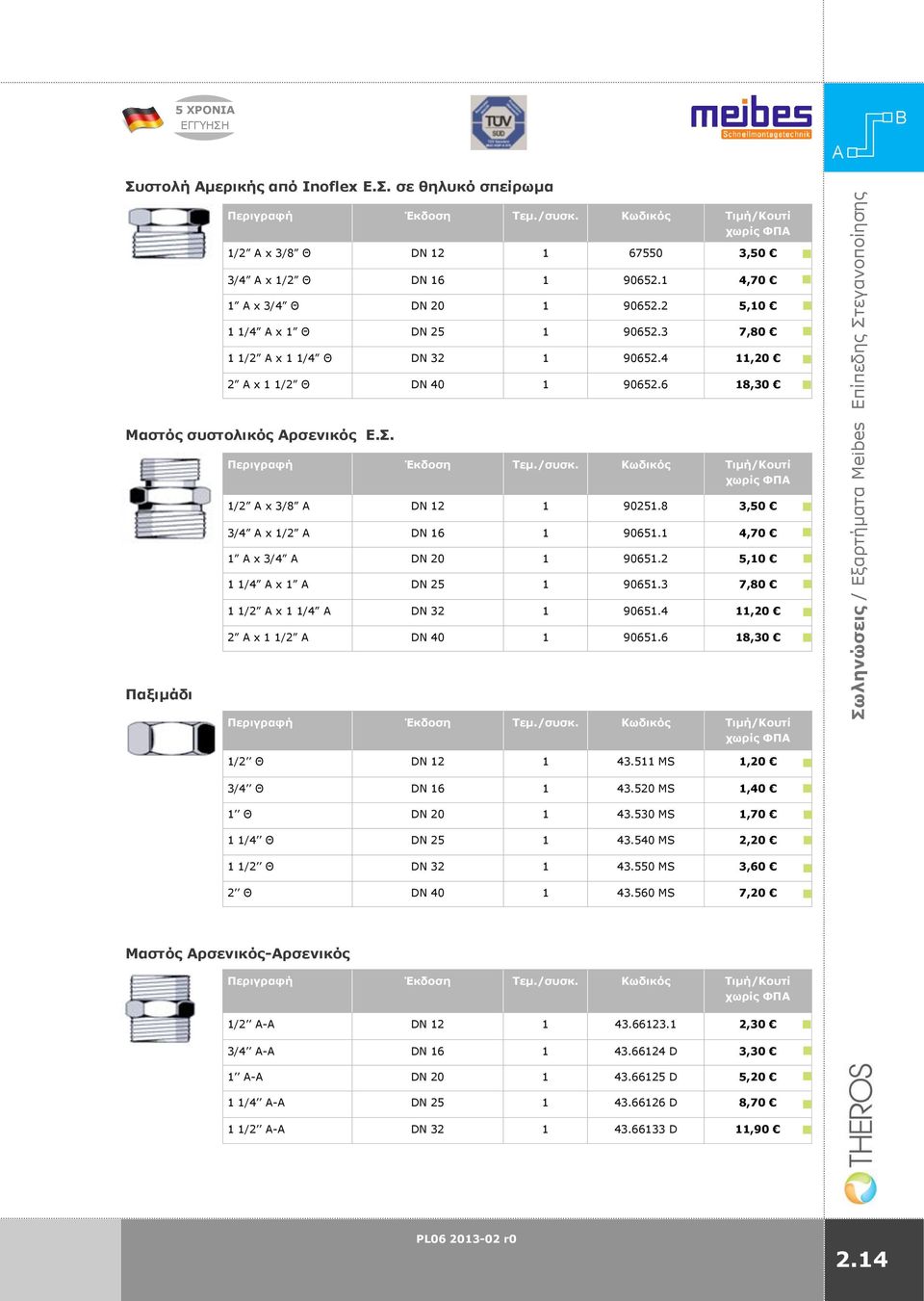

14 Σωληνώσεις / Εξαρτήματα Meibes Επίπεδης Στεγανοποίησης 5 ΧΡΟΝΙ Σύνδεση σωλήνων Inoflex με επίπεδη στεγανοποίηση (Ε.Σ.) Σετ σύνδεσης Inoflex με Ε.Σ. σε σπείρωμα, αποτελείται από: 1 μαστό σύνδεσης για Inoflex στο ένα άκρο & αρσενικό ή θηλυκό σπείρωμα στο άλλο άκρο 1 ρακόρ Inoflex 1 δακτύλιο Inoflex μηχανικής συγκράτησης σωλήνα 1 ροδέλα στεγανοποίησης Inoflex Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ Σετ σύνδεσης Inoflex Ε.Σ. σε σπείρωμα DN 12-3/8 Θηλυκό ,10 DN 16-1/2 Θηλυκό ,10 DN 20-3/4 Θηλυκό ,10 DN 25-1 Θηλυκό ,30 DN /4 Θηλυκό ,50 DN /2 Θηλυκό ,30 DN 12-3/8 ρσενικό ,10 DN 16-1/2 ρσενικό ,10 DN 20-3/4 ρσενικό ,10 DN 25-1 ρσενικό ,30 DN /4 ρσενικό ,50 DN /2 ρσενικό ,30 Σετ εξαρτημάτων Inoflex Ε.Σ., αποτελείται από: 10 δακτυλίους Inoflex μηχανικής συγκράτησης σωλήνα 10 ροδέλες στεγανοποίησης Inoflex Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ Σετ εξαρτημάτων Inoflex επίπεδης στεγανοποίησης DN ,80 DN ,40 DN ,70 DN ,20 DN ,30 DN ,

15 Σωληνώσεις / Εξαρτήματα Meibes Επίπεδης Στεγανοποίησης 5 ΧΡΟΝΙ Συστολή μερικής από Inoflex Ε.Σ. σε θηλυκό σπείρωμα Περιγραφή Έκδοση Τεμ./συσκ. Kωδικός Τιμή/Κουτί χωρίς ΦΠ 1/2 x 3/8 Θ DN ,50 3/4 x 1/2 Θ DN ,70 1 x 3/4 Θ DN ,10 1 1/4 x 1 Θ DN ,80 1 1/2 x 1 1/4 Θ DN ,20 2 x 1 1/2 Θ DN ,30 Μαστός συστολικός ρσενικός Ε.Σ. Περιγραφή Έκδοση Τεμ./συσκ. Kωδικός Τιμή/Κουτί χωρίς ΦΠ 1/2 x 3/8 DN ,50 3/4 x 1/2 DN ,70 1 x 3/4 DN ,10 1 1/4 x 1 DN ,80 1 1/2 x 1 1/4 DN ,20 2 x 1 1/2 DN ,30 Παξιμάδι Περιγραφή Έκδοση Τεμ./συσκ. Kωδικός Τιμή/Κουτί χωρίς ΦΠ 1/2 Θ DN MS 1,20 3/4 Θ DN MS 1,40 1 Θ DN MS 1,70 1 1/4 Θ DN MS 2,20 1 1/2 Θ DN MS 3,60 2 Θ DN MS 7,20 Μαστός ρσενικός-ρσενικός Περιγραφή Έκδοση Τεμ./συσκ. Kωδικός Τιμή/Κουτί χωρίς ΦΠ 1/2 - DN ,30 3/4 - DN D 3, DN D 5,20 1 1/4 - DN D 8,70 1 1/2 - DN D 11,

16 Σωληνώσεις / Εξαρτήματα Meibes Επίπεδης Στεγανοποίησης 5 ΧΡΟΝΙ Μαστός αρσενικός χαλκοσωλήνα Περιγραφή Έκδοση Τεμ./συσκ. Kωδικός Τιμή/Κουτί χωρίς ΦΠ 3/4 X 18mm DN ,20 1 X 22mm DN ,80 1 1/2 X 28mm DN ,90 1 1/2 X 35mm DN ,90 Ρακόρ Ε.Σ. μηχανικής σύσφιξης αρσενικό με χαλκοσωλήνα Περιγραφή Έκδοση Τεμ./συσκ. Kωδικός Τιμή/Κουτί χωρίς ΦΠ 1/2 X 22mm DN 12 1 G OP 6,00 3/4 X 22mm DN 16 1 G OP 6,20 1 X 22mm DN 20 1 G M 8,10 Εργαλείο κατασκευής επίπεδης στεγανοποίησης για σπιράλ Inoflex, αποτελείται από: 1 χειροκίνητη πρέσα 1 σετ τσοκ συγκράτησης 1 μπάρα Περιγραφή Έκδοση Kωδικός Τιμή χωρίς ΦΠ Εργαλείο κατασκευής επίπεδης στεγανοποίησης Inoflex DN ,00 DN ,00 DN ,00 DN ,00 DN ,70 DN ,

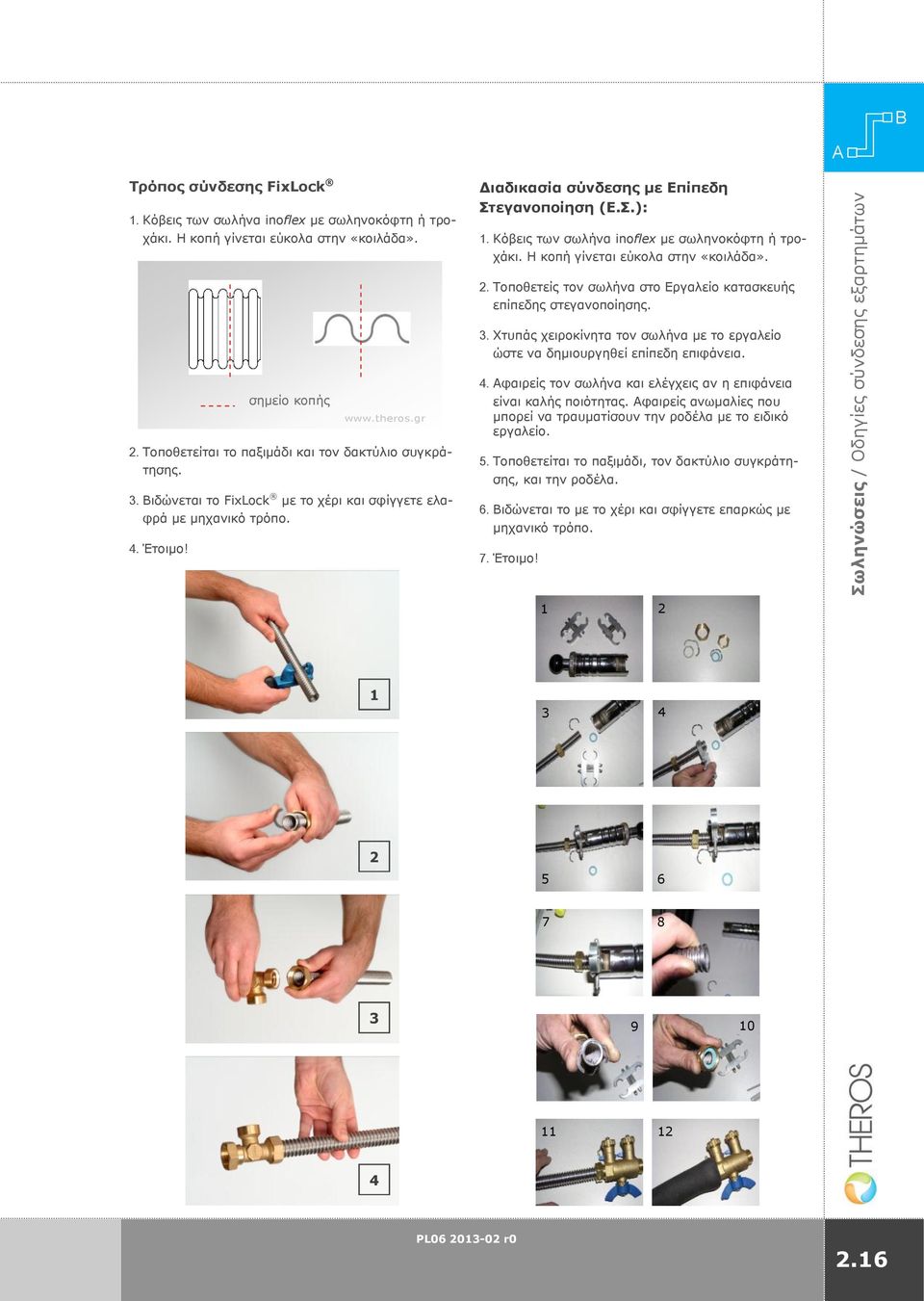

17 Σωληνώσεις / Οδηγίες σύνδεσης εξαρτημάτων Τρόπος σύνδεσης FixLock 1. Κόβεις των σωλήνα inoflex με σωληνοκόφτη ή τροχάκι. Η κοπή γίνεται εύκολα στην «κοιλάδα». Διαδικασία σύνδεσης με Επίπεδη Στεγανοποίηση (Ε.Σ.): 1. Κόβεις των σωλήνα inoflex με σωληνοκόφτη ή τροχάκι. Η κοπή γίνεται εύκολα στην «κοιλάδα». 2. Τοποθετείς τον σωλήνα στο Εργαλείο κατασκευής επίπεδης στεγανοποίησης. 3. Χτυπάς χειροκίνητα τον σωλήνα με το εργαλείο ώστε να δημιουργηθεί επίπεδη επιφάνεια. σημείο κοπής 2. Τοποθετείται το παξιμάδι και τον δακτύλιο συγκράτησης. 3. ιδώνεται το FixLock με το χέρι και σφίγγετε ελαφρά με μηχανικό τρόπο. 4. Έτοιμο! 4. φαιρείς τον σωλήνα και ελέγχεις αν η επιφάνεια είναι καλής ποιότητας. φαιρείς ανωμαλίες που μπορεί να τραυματίσουν την ροδέλα με το ειδικό εργαλείο. 5. Τοποθετείται το παξιμάδι, τον δακτύλιο συγκράτησης, και την ροδέλα. 6. ιδώνεται το με το χέρι και σφίγγετε επαρκώς με μηχανικό τρόπο. 7. Έτοιμο!

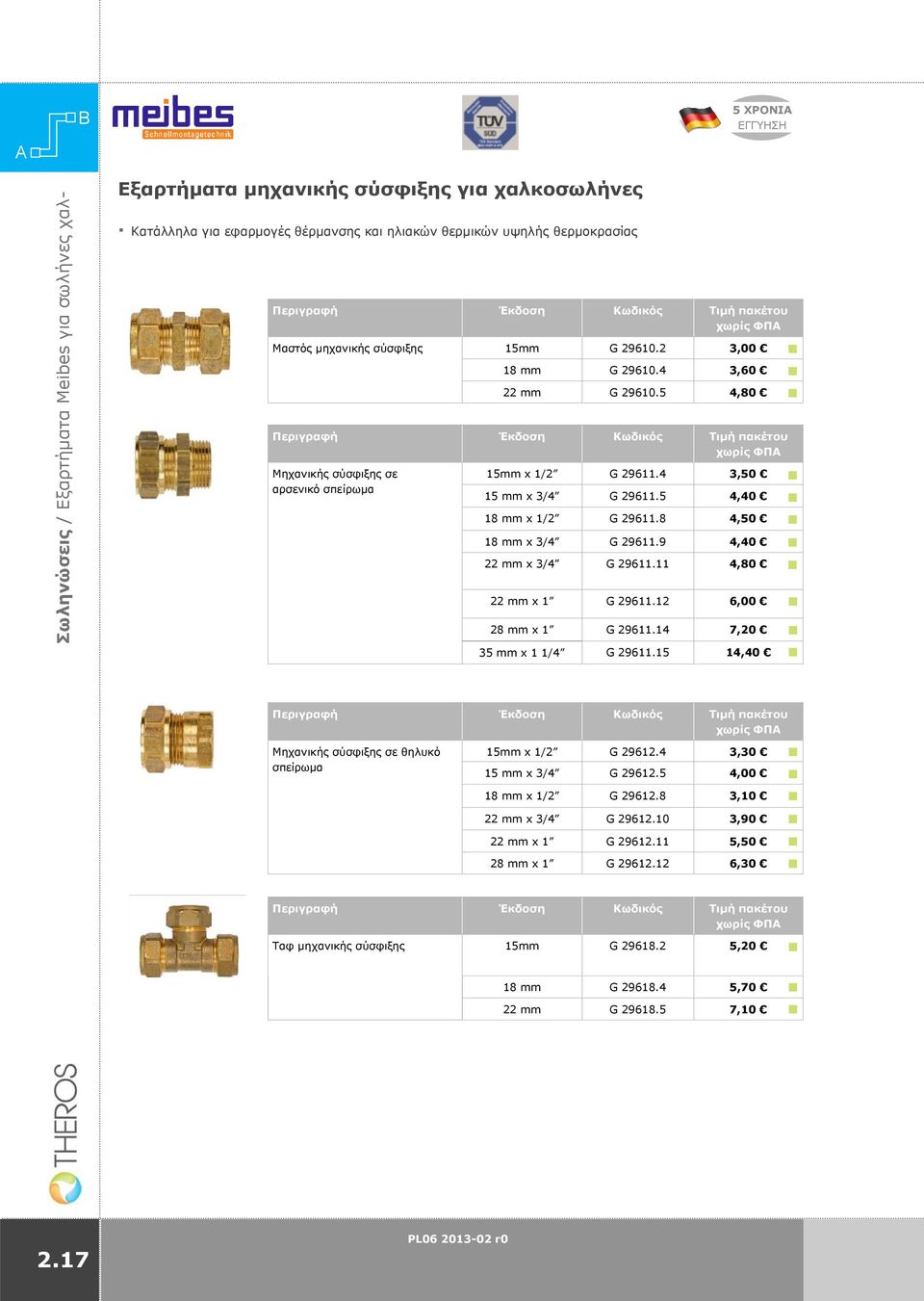

18 Σωληνώσεις / Εξαρτήματα Meibes για σωλήνες χαλ- 5 ΧΡΟΝΙ Εξαρτήματα μηχανικής σύσφιξης για χαλκοσωλήνες Κατάλληλα για εφαρμογές θέρμανσης και ηλιακών θερμικών υψηλής θερμοκρασίας Περιγραφή Έκδοση Kωδικός Τιμή πακέτου χωρίς ΦΠ Μαστός μηχανικής σύσφιξης 15mm G ,00 18 mm G ,60 22 mm G ,80 Περιγραφή Έκδοση Kωδικός Τιμή πακέτου χωρίς ΦΠ Μηχανικής σύσφιξης σε αρσενικό σπείρωμα 15mm x 1/2 G ,50 15 mm x 3/4 G ,40 18 mm x 1/2 G ,50 18 mm x 3/4 G ,40 22 mm x 3/4 G ,80 22 mm x 1 G ,00 28 mm x 1 G ,20 35 mm x 1 1/4 G ,40 Περιγραφή Έκδοση Kωδικός Τιμή πακέτου χωρίς ΦΠ Μηχανικής σύσφιξης σε θηλυκό σπείρωμα 15mm x 1/2 G ,30 15 mm x 3/4 G ,00 18 mm x 1/2 G ,10 22 mm x 3/4 G ,90 22 mm x 1 G ,50 28 mm x 1 G ,30 Περιγραφή Έκδοση Kωδικός Τιμή πακέτου χωρίς ΦΠ Ταφ μηχανικής σύσφιξης 15mm G ,20 18 mm G ,70 22 mm G ,
