1 Ειδικά Θέματα Θεμελιώσεων Γ. Μπουκοβάλας Αρ. Καμαριώτης Σοφ. Μαρονικολάκης Αλ. Βαλσαμής Ι. Τσιάπας Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.1

2 Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.2

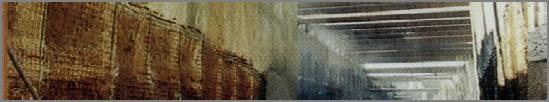

3 ΜΕΡΟΣ Α: ΕΥΚΑΜΠΤΕΣ ΑΝΤΙΣΤΗΡΙΞΕΙΣ (Α) η αντίσταση προέρχεται από το ίδιο το έδαφος και από την δυστμησία και δυσκαμψία του πετάσματος. Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Πασσαλό Ε.Μ.Π. τοιχοι 1.3

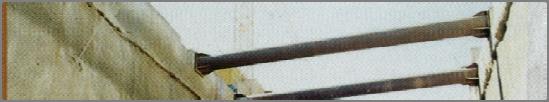

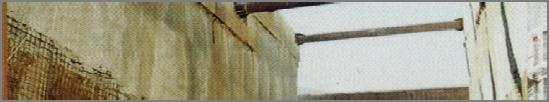

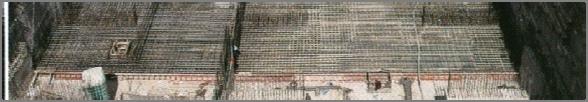

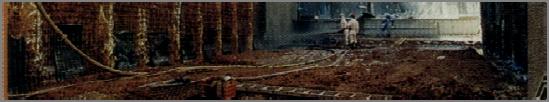

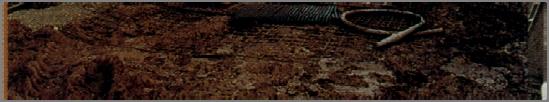

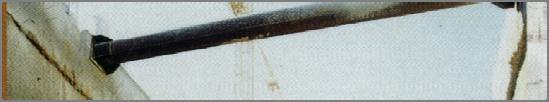

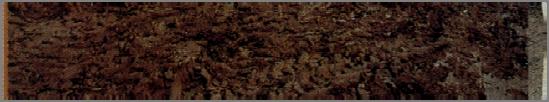

4 Πασσαλό τοιχος με αντιστήριξη της κεφαλής εύκαμπτο πέτασμα με αντιστήριξη της κεφαλής Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.4

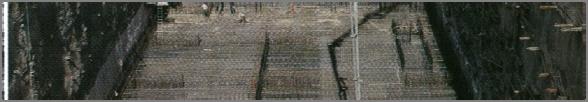

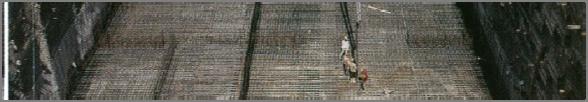

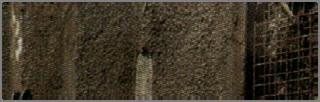

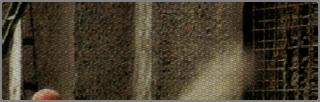

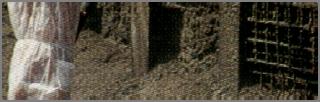

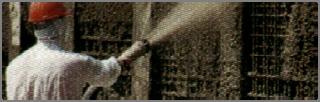

5 εύκαμπτο πέτασμα με λλ λέ (καθ ( θ ύψος) ύ ) πολλαπλές αγκυρώσεις Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.5

6 Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.6

έναντι των κάτωθι πιθανών μορφών αστοχίας του τένοντα ή του εδάφους: (α) αστοχία τένοντα F/A < σ θρ

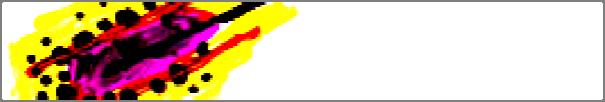

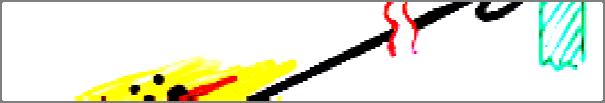

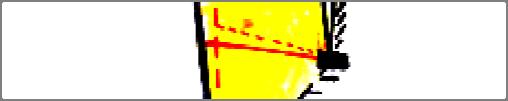

7 ΑΓΚΥΡΩΣΕΙΣ Βράχος έδαφος μήκος πάκτωσης μήκος προέντασης πιθανές μορφές αστοχίας (παθολογία) θ λ ί αγκυρώσεων Κατά την διαστασιολόγηση των αγκυρώσεων θα πρέπει να εξασφαλισθεί ικανοποιητική ασφάλεια έναντι των κάτωθι πιθανών μορφών αστοχίας του τένοντα ή του εδάφους: (α) αστοχία τένοντα F/A < σ θρ χάλυβα (β) αστοχία αγκυρώσεως μεταξύ εδάφους και ενέματος Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.7

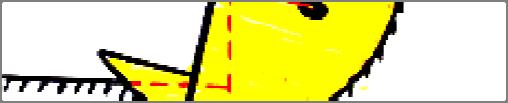

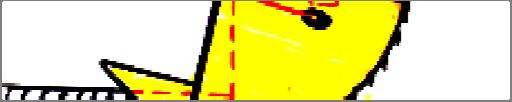

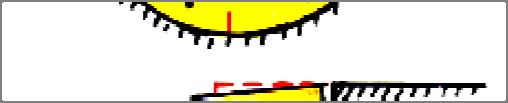

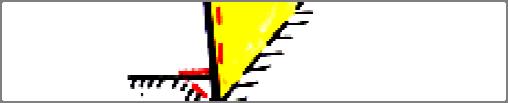

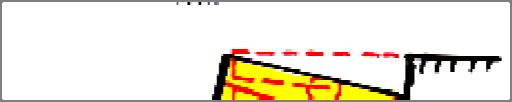

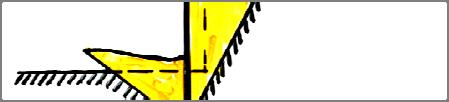

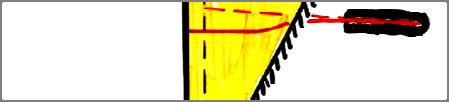

8 πιθανές μορφές αστοχίας (παθολογία) θ λ ί αγκυρώσεων Κατά την διαστασιολόγηση των αγκυρώσεων θα πρέπει να εξασφαλισθεί ικανοποιητική ασφάλεια έναντι των κάτωθι πιθανών μορφών αστοχίας του τένοντα ή του εδάφους: (γ) αστοχία απλού πρίσματος σε έδαφος ή σε βράχο πιθανές μορφές αστοχίας (παθολογία) θ λ ί αγκυρώσεων Κατά την διαστασιολόγηση των αγκυρώσεων θα πρέπει να εξασφαλισθεί ικανοποιητική ασφάλεια έναντι των κάτωθι πιθανών μορφών αστοχίας του τένοντα ή του εδάφους: (δ) αστοχία με κυκλική επιφ. ολισθήσεως (ε) αστοχία σύνθετου πρίσματος κατά ΚRANZ Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.8

9 ΚΑΤΑΡΡΕΥΣΗ ΔΙΑΦΡΑΓΜΑΤΙΚΟΥ ΤΟΙΧΟΥ ΣΤΟ... ΜΑΡΟΥΣΙ ΚΑΤΑΡΡΕΥΣΗ ΔΙΑΦΡΑΓΜΑΤΙΚΟΥ ΤΟΙΧΟΥ ΣΤΟ DUBAI Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.9

10 ΚΑΤΑΡΡΕΥΣΗ ΔΙΑΦΡΑΓΜΑΤΙΚΟΥ ΤΟΙΧΟΥ ΣΤΟ DUBAI ΚΑΤΑΡΡΕΥΣΗ ΔΙΑΦΡΑΓΜΑΤΙΚΟΥ ΤΟΙΧΟΥ ΣΤΟ DUBAI Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.10

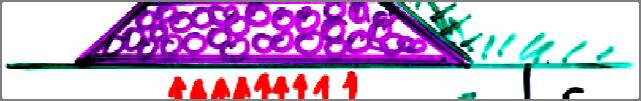

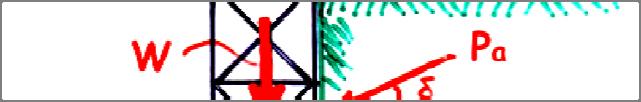

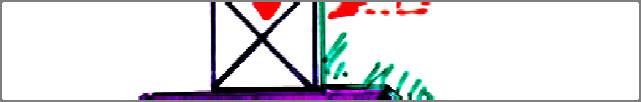

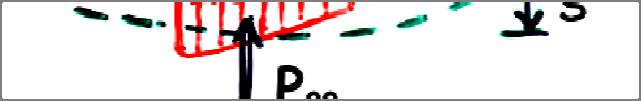

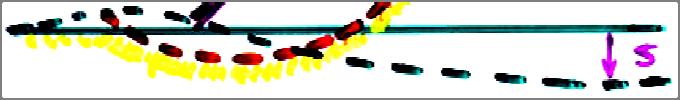

11 ΜΕΡΟΣ Β: ΒΕΛΤΙΩΣΗ ΕΝΙΣΧΥΣΗ ΕΔΑΦΩΝ Ποιών εδαφών??? ΕΠΙΦΑΝΕΙΑΚΕΣ ΘΕΜΕΛΙΩΣΕΙΣ σε μαλακά-χαλαρά εδάφη FS S P ορ Ρ Sεπιτρ 2.50 ΠΡΑΝΗ σε μαλακά-χαλαρά εδάφη FSολισθ 1.50 S Sεπιτρρ ΛΙΜΕΝΙΚΟΙ ΚΡΗΠΙΔΟΤΟΙΧΟΙ P FS W P S Sεπιτρ Pορ a sinδ 2.50 ΡΕΥΣΤΟΠΟΙΗΣΗ ΛΟΓΩ ΣΕΙΣΜΟΥ Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.11

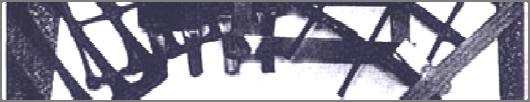

12 Niigata, Japan (1964) Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.12

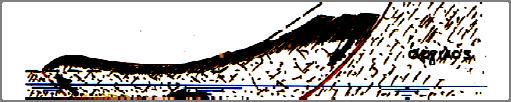

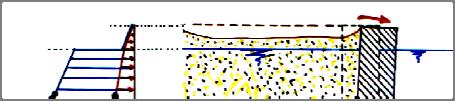

13 Hokkaido, JAPAN 2003 Αστοχία σε λιμενικούς κρηπιδότοιχους ρη χ ς Kobe (1995) Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.13

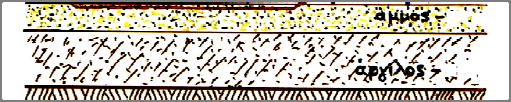

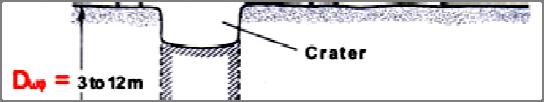

14 Μέθοδοι Βελτίωσης του εδάφους Βελτίωση μαλακού εδάφους με προφόρτιση (α β γ δ) β δ. Κατασκευή γ. Αποφόρτιση (προφορτισμένο έδαφος) α. Αρχικό έδαφος (απροφόρτιστο) β. Προφόρτιση Βελτίωση του εδάφους με επιφανειακή συμπύκνωση Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.14

15 Βελτίωση του εδάφους με Βαθιά Δονητική Συμπύκνωση: VIBRO - FLOTAΤION Οριζόντια ταλάντωση στο έδαφος λόγω έκκεντρης περιστροφής της τορπίλης. f = 30 50Hz, δ = 5-23mm μήκος τορπίλης: 2-4.5m βάρος τορπίλης: 4-8t διάμετρος: 30-45cm *D r : σχετική πυκνότητα στο μέσον μεταξύ δύο δονήσεων (καθαρή άμμος) ΑΜΜΟΙ κλπ. Βελτίωση ενίσχυση μαλακού εδάφους με χαλικοπασσάλους Σύνθετη δράση χαλικοπασσάλων: Ανάληψη φορτίου Αύξηση της ισοδύναμης διατμητικής αντοχής Επιτάχυνση καθιζήσεων λόγω στερεοποίησης (άργιλοι) Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π Συμπύκνωση εδάφους (άμμοι)

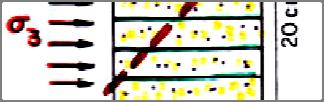

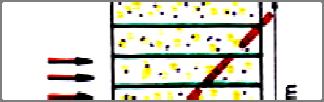

16 Εδαφοπάσσαλοι (ή Deep Soil Mixing) Ενίσχυση του εδάφους με οπλισμό βασικές αρχές λειτουργίας Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.16

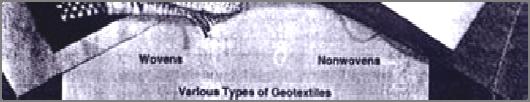

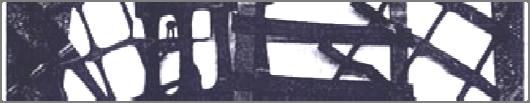

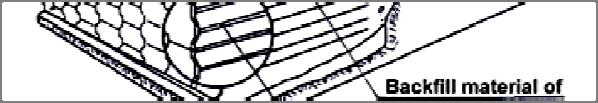

17 Οπλισμένη γη: οπλισμός με γεωυφάσματα ή γεωπλέγματα γ φ μ γεωυφάσματα γ γμ γεωπλέγματα Οπλισμένη γη Μεταλλικός οπλισμός Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.17

18 Σχετικά με το μάθημα ΑΝΤΙΚΕΙΜΕΝΟ Επιλεκτική επανάληψη στοιχείων Εδαφομηχανικής (κυρίως σε σχέση με την επίδραση του υπόγειου νερού) Εύκαμπτες αντιστηρίξεις βαθιών εκσκαφών Αγκυρώσεις Βλίώ Βελτίώσεις ενισχύσεις εδαφών Εφαρμογή: Σχεδιασμός με την βοήθεια Η/Υ Το μάθημα έχει τόσο θεωρητικό όσο και τεχνολογικό χαρακτήρα, και για τον λόγο αυτό η διδασκαλία του βασίζεται στον συνδυασμό της θεωρίας με πρακτικές εφαρμογές και ΕΠΙΣΚΕΨΕΙΣ ΕΚΔΡΟΜΕΣ σε τεχνικά έργα εντός και εκτός του Λεκανοπεδίου Αθηνών. Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.18

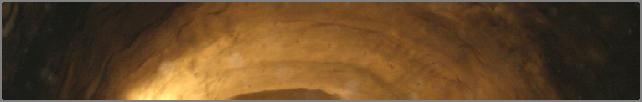

19 ΤΕΧΝΙΚΕΣ ΕΠΙΣΚΕΨΕΙΣ... ΣΤΑΘΜΟΣ ΜΕΤΡΟ ΑΓ. ΠΑΡΑΣΚΕΥΗΣ (2009) ΧΑΛΙΚΟΠΑΣΣΑΛΟΙ ΣΤΗΝ Λ. ΞΥΝΙΑΔΑ (ΟΣΕ, 2008) ΣΗΡΑΓΓΕΣ ΤΕΜΠΩΝ (2009) ΕΠΕΚΤΑΣΗ Α/Δ ΘΕΣΣΑΛΟΝΙΚΗΣ (2009) Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.19

20 ΒΙΒΛΙΑ - ΔΙΔΑΚΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ 1. Σημειώσεις σε Ειδικά Θέματα Θεμελιώσεων, Γ. Μπουκοβάλα 2. Αντίγραφο των Παρουσιάσεων, 3. Επιλογές Εφαρμοσμένης Γεωτεχνικής Μηχανικής, Στ. Χριστούλα 4. Στοιχεία Εδαφομηχανικής, Κ. Γεωργιάδης & Μ. Γεωργιάδης 5. Γεωτεχνικές Κατασκευές Ι & ΙΙ,, Σπ.. Κωστόπουλου 6. Principles of Foundation Enginerering, Braja M. Das 7. The Engineering of Foundations, Rodrigo Salgado ΑΞΙΟΛΟΓΗΣΗ α. 3 test (επίλυση άσκησης στην τάξη) των έκαστο, σε εκ των προτέρων γνωστές ημερομηνίες (10%+2x15%) β. Εφαρμογή Η/Υ για σχεδιασμό εύκαμπτων τοίχων αντιστήριξης (20%) γ. Τελικό διαγώνισμα (40%) Γ. Δ. Μπουκοβάλας, Καθηγητής Σχολής Πολ. Μηχανικών, Ε.Μ.Π. 1.20
