1 A408 GR Πνευματικές αντλίες λαδιού και Diesel 1:1

2 K Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 Περιεχόμενα 1. Γενικά στοιχεία Χρήση σύμφωνα με τον προορισμό Δομή και περιγραφή λειτουργίας Πεδίο χρήσης Τεχνικά στοιχεία Απαιτήσεις από το σημείο τοποθέτησης Ρύθμιση της μονάδας συντήρησης 4 2. Γενικές υποδείξεις ασφαλείας Υποδείξεις για την ασφάλεια εργασίας Επεξήγηση των χρησιμοποιούμενων υποδείξεων ασφαλείας Κίνδυνοι χρήσης με την αντλία πετρελαίου 6 3. Τοποθέτηση Τοποθέτηση βαρελιού και δεξαμενής Τοποθέτηση σε τοίχο 7 4. Έναρξη λειτουργίας Εξαέρωση της αντλίας και συγκροτήματος 7 5. Λειτουργία Αλλαγή βαρελιού 8 6. Συντήρηση 8 7. Αξεσουάρ 8 8. Αναζήτηση βλαβών 9 9. Επισκευή/Service Δήλωση συμμόρφωσης EΚ Σχεδιάγραμμα απεικόνισης Γενικά στοιχεία 1.1 Χρήση σύμφωνα με τον προορισμό Αυτή η αντλία είναι κατάλληλη για την άντληση Diesel, λαδιού λίπανσης ή άλλων αυτολιπαινόμενων υλικών αραιής ρευστότητας. Μη χρησιμοποιείτε ποτέ εκρηκτικά υγρά, όπως π.χ. βενζίνη ή άλλες ουσίες με παρόμοιες τιμές ανάφλεξης! Στη χρήση σύμφωνα με τον προορισμό συγκαταλέγεται και η τήρηση των οδηγιών χρήσης, οι οποίες θα πρέπει να διαβάζονται σχολαστικά πριν από την έναρξη λειτουργίας. Κάθε χρήση, η οποία ξεπερνάει την παραπάνω (χρήση άλλων υγρών, χρήση βίας) ή τροποποιήσεις χωρίς έγκριση (μετατροπή, όχι γνήσια ανταλλακτικά) ενδέχεται να προκαλέσει κινδύνους και θεωρείται ως μη σύμφωνη με τον προορισμό. Για ζημιές, που προκαλούνται από τη μη σύμφωνη με τον προορισμό χρήση ευθύνεται ο χρήστης. Πριν από κάθε επισκευή ή συντήρηση εκκενώστε την πίεση από το συγκρότημα. Αφήστε την επισκευή να διενεργείται μόνο από εξειδικευμένο προσωπικό. Σε περίπτωση επισκευών να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά, διότι διαφορετικά παύει να ισχύει η εγγύηση. 1.2 Δομή και περιγραφή λειτουργίας Αυτή η αντλία ενδέχεται να έχει εξοπλιστεί με διάφορα αξεσουάρ PRESSOL. Το περίβλημα της αντλίας είναι από χυτευτό περίβλημα ψευδάργυρου. Η ράβδος εμβόλου είναι από ανοξείδωτο σκληρυμένο ατσάλι. Τα στοιχεία της μονάδας ρύθμισης είναι από πλαστική ύλη ψηλής ποιότητας και μακροζωίας. 2

3 Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 K Όλες οι στεγανοποιήσεις από πολυουρεθάνη και περβουνάνιο έχουν προσαρμοστεί στην περιοχή χρήσης της αντλίας. 1.3 Πεδίο χρήσης Αυτή η αντλία είναι κατάλληλη για την άντληση Diesel, λαδιού λίπανσης ή άλλων αυτολιπαινόμενων υλικών αραιής ρευστότητας. Η εκτέλεση με επιψευδαργυρωμένο κύλινδρο αντλίας μπορεί να χρησιμοποιηθεί και για αντιψυκτικό υγρό. Η αντλία αυτή διακρίνεται για την πολύ μεγάλη απόδοση άντλησης και μπορεί να χρησιμοποιηθεί απευθείας από το βαρέλι ή τη δεξαμενή ή σε κοντύτερες αποστάσεις από σύστημα αγωγών. Η απόδοση άντλησης εξαρτάται σε μεγάλο βαθμό από το μήκος και τη διατομή του αγωγού. Η αντλία λειτουργεί και σε λοξή θέση. 1.4 Τεχνικά στοιχεία Τύπος 1:1 Σχέση μετάδοσης 1:1 Μεγ. αέρας πίεσης bar 10 Προτείνεται πεπιεσμένος αέρας bar 8 Ελάχ. αέρας πίεσης bar 2 Μεγ. πίεση λαδιού bar 10 Ποσότητα άντλησης* l/min 66 Μεγ. κατανάλωση αέρα l/min 450 Σύνδεση πεπιεσμένου αέρα G ¼ i Σύνδεση από την πλευρά πίεσης G ¾ a Διάμετρος εμβόλου αέρα mm 80 Εμβολισμός mm 44 Κυβικά μοτέρ cm Κυβικά αντλίας cm Μεγ. ένταση ήχου (2 m απόσταση) db (A) 78 Βάρος kg 6,1 * σε ελεύθερη εκροή Πίν. 1-1: Τεχνικά στοιχεία 1.5 Απαιτήσεις από το σημείο τοποθέτησης Η αντλία έχει εκπονηθεί για τη λειτουργία μέσα σε κτίρια. Ο τόπος τοποθέτησης θα πρέπει να επιλέγεται έτσι, ώστε να διασφαλίζεται η απρόσκοπτη λειτουργία. Η πνευματική αντλία θα πρέπει να χρησιμοποιείται μαζί με τη μονάδα συντήρησης, διαφορετικά δε θεσμοθετείται καμία αξίωση εγγύησης! Επιπρόσθετα να πρέπει να έχετε υπόψη σας ότι η αντλία θα πρέπει να χρησιμοποιείται με μία βαλβίδα ρύθμισης πίεσης. Με τη ρύθμιση αυτής της βαλβίδας ρύθμισης πίεσης στα 8 bar πετυχαίνετε τη συνιστώμενη πίεση λειτουργίας της αντλίας. Έτσι θα αποτρέψετε την πρόκληση πιθανής ζημιάς στα αξεσουάρ, μη στεγανούς αγωγούς και προφυλάσσετε την αντλία. Σε συγκροτήματα, που έχουν εγκατασταθεί για πρώτη φορά θα πρέπει η αγωγοί πριν από την έναρξη λειτουργίας να καθαρίζονται από μεταλλικά γρέζια και λοιπές ακαθαρσίες. Παρακαλώ προσέξτε και κατά τη μεταφορά προς ένα άλλο βαρέλι η αντλία ή και το αξεσουάρ να μην λερωθεί με γρέζια, πριονίδια άμμο κλπ. Για να μπορέσουν να διενεργηθούν επισκευές ή και εργασίες Service ευκολότερα, συνιστούμε την τοποθέτηση μίας βάνας μεταξύ του σωλήνα αγωγού πίεσης και σωλήνα αγωγού πετρελαίου/λαδιού. Ο χρήστης ενός τέτοιου συγκροτήματος υποχρεούται σύμφωνα με την παράγραφο 19i WHG, να επιτηρεί συνέχεια την εγκατάσταση να εκπληρώνει τις παραπάνω απαιτήσεις. 3

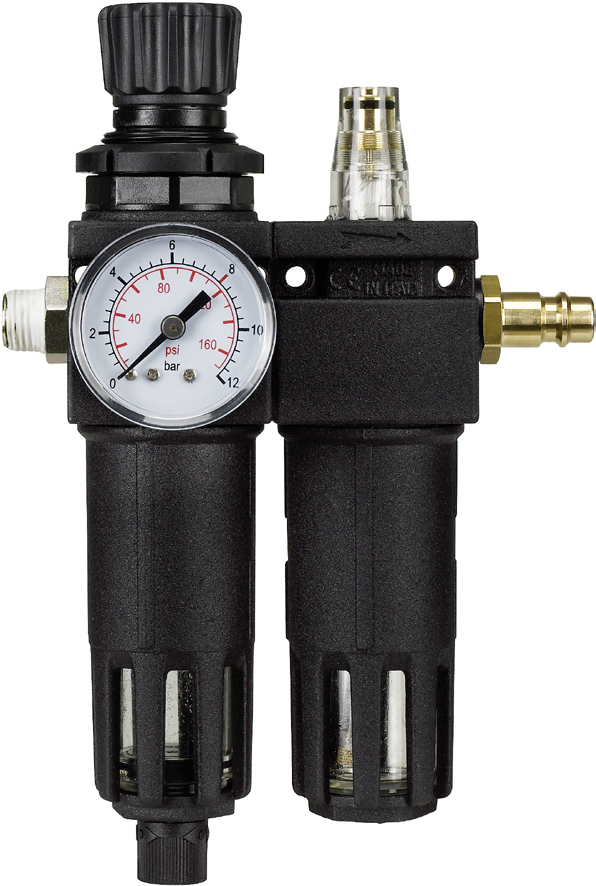

4 K Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 1.6 Ρύθμιση της μονάδας συντήρησης Αριθμός είδους: (παλιά έκδοση): Στην παρούσα μονάδα συντήρησης θα πρέπει ο ρυθμιστικός τροχίσος να βρίσκεται, όπως φαίνεται στην εικόνα στη 1. Βιδώστε το χάλκινο κοχλία τελείως προς τα μέσα, μετά ξεβιδώστε ανά μία περιστροφή. 4 Αριθμός είδους: (καινούρια έκδοση): Σε αυτήν τη μονάδα συντήρησης θα πρέπει ο χάλκνος κοχλίας να βιδωθεί έτσι, όπς περιγράφεται στην απεικόνιση.

5 Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 K 2. Γενικές υποδείξεις ασφαλείας 2.1 Υποδείξεις για την ασφάλεια εργασίας Αυτή η αντλία έχει εκπονηθεί και κατασκευαστεί υπό την τήρηση της ισχύουσας νομοθεσίας ασφαλείας και υγείας, των σχετικών διατάξεων της νομοθεσίας της ευρωπαϊκής κοινότητας (ΕΚ). Παρ όλα αυτά ενδέχεται να υπάρχει η δυνατότητα πρόκλησης κινδύνων από αυτό το προϊόν, εάν δε χρησιμοποιείται σύμφωνα με τον προορισμό και τη δέουσα προσοχή. Διαβάστε για αυτό πριν από την έναρξη λειτουργίας της αντλίας τις υπάρχουσες οδηγίες χρήσης και δώστε αυτές και στους υπόλοιπους χρήστες της αντλίας. Για τη λειτουργία της αντλίας πετρελαίου ισχύουν σε κάθε περίπτωση, οι τοπικά ισχύουσες προδιαγραφές ασφαλείας και πρόληψης ατυχημάτων, καθώς και οι υποδείξεις ασφαλείας των οδηγιών χρήσης. Κατά τη διάρκεια ισχύος της εγγύησης επιτρέπεται η αντλία να ανοίγεται μόνο από ειδικευμένο προσωπικό Service της PRESSOL. ΠΡΟΣΟΧΗ! Πριν από το άνοιγμα της αντλίας θα πρέπει σε κάθε περίπτωση να διακόπτεται η παροχή αέρα και να ενεργοποιείται το πιστόλι τροφοδοσίας, για να μπορεί να διαφύγει η πίεση από την αντλία. Ακόμη και όταν δεν λειτουργεί η αντλία θα πρέπει να διακόπτεται για λόγους ασφαλείας σε κάθε περίπτωση η παροχή πεπιεσμένου αέρα, για να μη βρίσκεται η αντλία υπό πίεση. Προσέξτε παρακαλώ και τις τοπικές προδιαγραφές και εκδόσεις της υπηρεσίας GAA και των υπηρεσιών του περιβάλλοντος για τη χρήση λιπαντικών υλικών. Προσοχή! Μία εγκατάσταση αντίθετη με τον προορισμό της ή αναλόγως τη χρήση της αντλίας μπορεί να προκαλέσει ζημιές σε άτομα ή αντικείμενα! Διαβάστε πριν από τη χρήση της αντλίας αυτές τις οδηγίες χρήσης με προσοχή και σε όλη τους την έκταση. 2.2 Επεξήγηση των χρησιμοποιούμενων υποδείξεων ασφαλείας Οι υποδείξεις ασφαλείας, που χρησιμοποιούνται σε αυτές τις οδηγίες χρήσης, διαχωρίζονται σε διαφορετικές βαθμίδες κινδύνων. Οι διάφορες βαθμίδες κινδύνων έχουν χαρακτηριστεί στις oδηγίες με τους παρακάτω τίτλους και εικονογράμματα: Εικονόγραμμα Λέξη τίτλου Επακόλουθα, όταν δεν τηρούνται οι υποδείξεις-ασφαλείας Προειδοποίηση Πιθανός θάνατος ή βαρύτατοι σωματικοί τραυματισμοί Προσοχή Πιθανός τραυματισμός ή πρόκληση υλικών ζημιών Πέρα από αυτά χρησιμοποιείται και μία επιπρόσθετη υπόδειξη, που δίνει γενικές συμβουλές για τη χρήση του προϊόντος. Εικονόγραμμα Λέξη τίτλου Σημασία Υπόδειξη Περισσότερες πληροφορίες για τη σωστή χρήση του προϊόντος 5

6 K Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 2.3 Κίνδυνοι χρήσης με την αντλία πετρελαίου Προειδοποίηση! Μην εργάζεστε ποτέ σε μία αντλία, που λειτουργεί! Η τοποθέτηση ή και η αφαίρεση των αξεσουάρ να γίνεται μόνο με απενεργοποιημένη αντλία και σύστημα χωρίς πίεση. Προειδοποίηση! Να μη γίνεται άντληση βρόμικων υγρών! Προσέξτε να μη βρίσκονται ακαθαρσίες στο υγρό άντλησης. Τοποθετήστε στο σωλήνα αναρρόφησης ένα τρυπητό φίλτρο αντλίας. Προειδοποίηση! Ελαττωματικά αξεσουάρ ενδέχεται να προκαλέσουν σωματικές βλάβες και υλικές ζημιές! Ο σωλήνας αναρρόφησης και πίεσης δεν επιτρέπεται να τσακίζει, συστρέφεται ή να τεντώνεται. Το αξεσουάρ θα πρέπει να ελέγχεται κατά τη διάρκεια χρήσης για φθορά, ρωγμές ή άλλες ζημιές. Το ελαττωματικό αξεσουάρ θα πρέπει να αντικαθίσταται άμεσα. Σε σχέση με τη διάρκεια χρήσης προσέξτε παρακαλώ τις πληροφορίες ZH 1/A ή DIN Μέρος Προσοχή! 3. Τοποθέτηση Λάδια, που διαρρέουν ενδέχεται να προκαλέσουν ζημιά στο περιβάλλον! Προσοχή στις προδιαγραφές του νόμου διαχείρισης νερού (WHG) και στις διατάξεις εγκαταστάσεων των κρατιδίων (VawS). Η αντλία μπορεί να χρησιμοποιηθεί τόσο για την άντληση από τις γνήσιες συσκευασίες (π.χ. βαρέλια) όσο και για την άντληση από μία δεξαμενή. Υπόδειξη Σύμφωνα με τις προδιαγραφές (WHG) η διαδρομή του αγωγού αναρρόφησης πρέπει να είναι ανοδική από το δοχείο προς την αντλία. Συνυπολογίστε για αυτό πριν από την τοποθέτηση το ύψος τις συσκευασίας και εάν χρειαστεί και την τοποθέτηση ενός συλλέκτη. 3.1 Τοποθέτηση βαρελιού και δεξαμενής Βιδώστε την αντλία με τον σωλήνα αγωγό αναρρόφησης και το βίδωμα στο βαρέλι στο άνοιγμα G 2 του βαρελιού ή δεξαμενής. Βιδώστε τον σωλήνα αγωγό πίεσης στην έξοδο της αντλίας G ¾. Βιδώστε την αντλία αποστράγγισης ή το χειροκίνητο μετρητή διέλευσης στο σωλήνα αγωγό πίεσης. 6

7 Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 K 3.2 Τοποθέτηση σε τοίχο Υπόδειξη Κατά την τοποθέτηση της αντλίας 1:1 σε τοίχο με μακρύ σωλήνα αγωγό απαιτείται μία βαλβίδα ποδιού. Για τη στερέωση της αντλίας χρειάζονται 2 βίδες με διάμετρο 10 ή 12 mm (δεν εμπεριέχονται στην έκταση παράδοσης). Επιλέξτε αυτές τις βίδες ανάλογα με την επιφάνεια στην οποία πρόκειται να τοποθετήσετε την αντλία. Προσέξτε κατά την τοποθέτηση να γίνει μία ανθεκτική στερέωση. Επιλέξτε ένα προφυλαγμένο σημείο τοποθέτησης (Με προστασία από νερά, ζημιές και από κλοπή). Βιδώστε την αντλία με τον σωλήνα αγωγό αναρρόφησης και το βίδωμα στο βαρέλι στο άνοιγμα G 2 του βαρελιού ή της δεξαμενής. Συνδέστε τον αγωγό σωλήνα αναρρόφησης και την αντλία με τον αγωγό αναρρόφησης (Σύνδεση αντλίας G ¾ ). Σύνδεση αντλίας με αγωγό πίεσης και βαλβίδα αποστράγγισης. Υλικά εγκατάστασης για αγωγούς πίεσης: Μήκος αγωγού έως 8 m: Αγωγός με σπείρωμα DN 20 (R ¾ ) (1 ½ ) DIN 2448 ή μεγαλύτερο St 37 σύμφωνα με DIN Υπόδειξη Προσέξτε κατά την τοποθέτηση την καθαριότητα και μία ακριβή σύνδεση του αξεσουάρ με το περίβλημα αντλίας. Να χρησιμοποιείτε τα κατάλληλα υλικά στεγανοποίησης και κόλλησης (π. χ. ταινία από τεφλόν). Η αντλία είναι τώρα έτοιμη για έναρξη λειτουργίας. 4. Έναρξη λειτουργίας 4.1 Εξαέρωση της αντλίας και συγκροτήματος Σύνδεση αντλίας με πεπιεσμένο αέρα (συνιστώνται τα 8 bar). Ανοίξτε τη βαλβίδα αποστράγγισης στο πιο απομακρυσμένο σημείο του συγκροτήματος πάνω από έναν κατάλληλο συλλέκτη μέχρι να βγαίνει το υγρό μέσο χωρίς αέρα. Επαναλάβετε αυτή τη διαδικασία σε κάθε σημείο παράδοσης. 5. Λειτουργία Υπόδειξη Για να μπορέσει να εκκενωθεί τελείως το δοχείο, θα πρέπει ο σωλήνας αναρρόφησης να φτάνει μέχρι το δάπεδο του δοχείου. Προσοχή! Μην ενεργοποιείτε την αντλία ποτέ χωρίς να γίνεται άντληση υγρών. Υπάρχει ο κίνδυνος της πρόκλησης ζημιάς στην αντλία πετρελαίου από στεγνή λειτουργία. Προσοχή! Όταν δεν χρησιμοποιείται το συγκρότημα άλλο θα πρέπει για λόγους ασφαλείας να διακόπτεται η τροφοδοσία πεπιεσμένου αέρα (σε κάθε περίπτωση κατά τη διάρκεια της νύχτας, τα σαββατοκύριακα κλπ.) για να μη βρίσκεται η αντλία υπό πίεση. 7

8 K Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 Ενεργοποιήστε την αντλία, το συγκρότημα είναι έτοιμο προς λειτουργία. Κατά το άνοιγμα της βαλβίδας αποστράγγισης ενεργοποιείται η αντλία και αρχίζει την άντληση. Κατά το κλείσιμο της βαλβίδας αποστράγγισης αυξάνεται η πίεση στο συγκρότημα και η αντλία σταματά. 5.1 Αλλαγή βαρελιού Αποφεύγετε ακαθαρσίες με το να εισάγετε τον αγωγό αναρρόφησης απευθείας στην καινούρια συσκευασία. 6. Συντήρηση Για να διασφαλιστεί η απρόσκοπτη λειτουργία της αντλίας, συνιστούμε να καθαρίζετε το σιλανσιέ και την είσοδο αέρα από καιρό σε καιρό. Όταν η αντλία χρησιμοποιείται χωρίς μονάδα συντήρησης, πρέπει ανάλογα με τη χρήση να στάζονται τακτικά μερικές σταγόνες λάδι στην εισαγωγή αέρα. Η αντλία έχει ελάχιστες απαιτήσεις περιποίησης και συντήρησης. Λόγω της υποχρέωσης του χρήστη σύμφωνα με την παράγραφο 19i της νομοθεσίας WHG, πρέπει να ελέγχονται τακτικά τα παρακάτω εξαρτήματα και εάν χρειαστεί να αντικαθίστανται, για να αποφεύγονται ζημιές στο περιβάλλον ή σωματικές βλάβες: Περίβλημα αντλίας Σωλήνας παροχής Βαλβίδα λήψης Συνδετικοί αγωγοί 7. Αξεσουάρ Ονομασία Αριθμός εξαρτήματος Εύκαμπτος σωλήνας, για λάδι, 2 m, G ¾ i, G ¾ a Βάση τοίχου Συσκευή συντήρησης Σωλήνας σπιράλ 5 m Βάνα G ¾ i - G ¾ i Εύκαμπτος σωλήνας 1 m G ¾ i - G ¾ i Βαλβίδα ποδιού G ¾ i Εύκαμπτος σωλήνας 1,5 m G ¾ i - G ¾ i Υπόδειξη Μόνο με γνήσια ανταλλακτικά της PRESSOL διασφαλίζεται μία απρόσκοπτη λειτουργία της αντλίας! Για να αποφευχθούν δυσλειτουργίες και κίνδυνοι, να χρησιμοποιείτε παρακαλώ μόνο γνήσια ανταλλακτικά. 8

9 Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 K 8. Αναζήτηση βλαβών Βλάβη Αιτία Αντιμετώπιση Το μοτέρ δε λειτουργεί καθόλου ή λειτουργεί μόνο πολύ αργά. Πίεση αέρα πολύ χαμηλή. Πίεση αέρα στο ελάχιστο Ρύθμιση 3 bar. Σιλανσιέ (Θέση 20) ή φίτρο (Θέση 11) βρώμικο. Καθαρισμός σιλανσιέ και στοιχείου φίλτρου. Το μοτέρ λειτουργεί αλλά δεν έχει καθόλου ή ανεπαρκή απόδοση άντλησης. Η αντλία λειτουργεί αλλά δεν δημιουργεί πίεση. Έξοδος αέρα στο σιλανσιέ (με ακίνητη αντλία). Πιν. 8-1: Αναζήτηση βλαβών Διαρροή στον αγωγό σωλήνα αναρρόφησης. Αέρας στον αγωγό πίεσης. Πετρέλαιο/λάδι πολύ κρύο. Απώλεια τριβής στο σωλήνα ή αγωγό. Ακαθαρσία ή πρόκληση ζημιάς σε στεγανοποιήσεις ή βαλβίδες στο μηχανισμό άντλησης. Πλήρες έμβολο (Θέση 5) έχει υποστεί ζημιά. Δακτύλιοι στεγανοποίησης O ή επιφάνεια στεγανοποίησης στο διανομέα (Θέση 19.6) έχει υποστεί ζημιά. Στεγανοποίηση αγωγού. Εξαέρωση αγωγού διαμέσου: Ενεργοποίηση του πιστολιού αποστράγγισης με βγαλμένο στόμιο αντισταγόνας. Ελαφρύ άνοιγμα του αγωγού σωλήνα πίεσης απευθείας μετά την αντλία. Να χρησιμοποιείτε μόνο πετρέλαιο/ λάδι πάνω από τους 15o C. Επιλέγετε όσο αυτό μπορεί να γίνεται μεγάλες διατομές αγωγών σωλήνων και μικρό μήκος αγωγών/σωλήνων. Η αντλία να χρησιμοποιείται κεντρικά. Καθαρισμός εξαρτημάτων και αντικατάσταση. Αντικατάσταση πλήρους εμβόλου. Αντικατάσταση εξαρτημάτων. Να χρησιμοποιείται κομπλέ σετ κατασκευής (Αριθμός είδους 72097). Σε περίπτωση που τα στον πίνακα 8-1 αναφερόμενα μέτρα για την αντιμετώπιση βλαβών δεν μπορέσουν να επιλύσουν το πρόβλημα επικοινωνήστε παρακαλώ, με το Service πελατών (Διεύθυνση βλέπε κεφάλαιο 9). 9. Επισκευή/Service Αυτή η αντλία έχει εκπονηθεί και κατασκευαστεί υπό την τήρηση των υψηλότερων ποιοτικών στάνταρτ. Εάν προκύψει παρ όλα τα μέτρα ποιότητας κάποιο πρόβλημα, απευθυνθείτε παρακαλώ στο Τμήμα Εξυπηρέτησης Service των πελατών μας: PRESSOL Schmiergeräte GmbH Tel Fax service@pressol.com 9

10 K Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 10. Δήλωση συμμόρφωσης EΚ Δια της παρούσης δηλώνουμε ότι η συσκευή, που περιγράφεται παρακάτω αντιστοιχεί στην σύλληψη και στο είδος κατασκευής, καθώς και στην εκτέλεση, που διατέθηκε από μας στις κατευθυντήριες οδηγίες της ΕΚ. Εφόσον γίνει τροποποίηση της συσκευής, χωρίς τη δική μας έγκριση η παρούσα δήλωση χάνει την εγκυρότητα της. Ονομασία της συσκευής Πνευματική αντλία 1:1 Τύπος συσκευής Πνευματική αντλία Έτος κατασκευής Βλέπε πινακίδα τύπου Ισχύουσες ευρωπαϊκές νόρμες Κατευθυντήρια οδηγία ΕΚ μηχανές παράρτημα 1 Κατευθυντήρια οδηγία 89/392 EΟΚ από την Τροποποίηση ΕΟΚ 91/368/ από την Τροποποίηση ΕΟΚ 93/68 από την Εφαρμοζόμενες εθνικές νόρμες: DIN EN 292, μέρος 1, μέρος 2 DIN EN PRESSOL Schmiergeräte GmbH Dipl.-Ing. Rudolf Schlenker 10

11 Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 K 11. Σχεδιάγραμμα απεικόνισης Αντλία πετρελαίου/ Diesel Αντλία αντιψυκτικού υγρού Αρ. Ονομασία Αριθμός εξαρτήματος Αριθμός εξαρτήματος 1 Κύλινδρος πίεσης Δακτύλιος O Παξιμάδι Ροδέλα Πλήρες έμβολο Δίσκος αντιρρόπησης Βίδα Ροδέλα Δακτύλιος O Περίβλημα μονάδας ρύθμισης Στοιχείο φίλτρου Μείωση Μοχλός αλλαγής Μοχλός αλλαγής Ελατήριο πίεσης Δακτύλιος O Ένθετο Βίδα Διανομέας σετ επισκευής Πιαστράκι Πλάκα σύρτη Δακτύλιος O Δακτύλιος O Δακτύλιος O Διανομέας Σιλανσιέ Κλωβός Σετ επισκευής ράβδου εμβόλου Δακτύλιος O Ράβδος εμβόλου Σύρτης Ράβδος εμβόλου Δακτύλιος O Φλάντζα σύνδεσης Βίδα Σετ επισκευής συνδετικής φλάντζας Δακτύλιος O Δακτύλιος O Άντάπτορας

12 K Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 Αντλία πετρελαίου/ Diesel Αντλία αντιψυκτικού υγρού Αρ. Ονομασία Αριθμός εξαρτήματος Αριθμός εξαρτήματος 26.4 Δακτύλιος O Δακτύλιος χείλους Δακτύλιος Seeger Τζάμι κυρτό Ελατήριο πίεσης Ροδέλα Ροδέλα στεγανοποίησης Έμβολο αντλίας Μανσέτα Παξιμάδι Παξιμάδι Ροδέλα βαλβίδας Δακτύλιος O Κύλινδρος αντλίας και Ελατήριο πίεσης Ράβδος βαλβίδας Ροδέλα Πίν. 11-1: Υπόμνημα για απεικ

13 Οδηγίες Χρήσης Πνευματικήαντλία λαδιού και Diesel 1:1 K Απεικ. 11-1: Σχηματική απεικόνιση της πνευματικής αντλίας 13
