1 Οδηγίες Χρήσης BWR5107 Προσοχη: Διαβάστε και ακολουθήστε όλες τις οδηγίες ασφάλειας και λειτουργίας πριν την χρήση.

2 Περιεχόμενα συσκευασίας

3 Συναρμολόγηση. Σημείωση: Περαστέ τα πιτσιλιά μέσα από τις τρύπες χρησιμοποιώντας ένα ελαστικός φυροί ώστε να μην τραυματίσετε τα πιτσιλιά και τις οπές τους. Βήμα 1 Εφαρμόστε το D στο Α και Β. Εφαρμόστε το Ε στο Α και C. Τρύπες για την ανάρτηση της πλάτης Αριστερή όψη Η φλάντζα πάντα μπαίνει στην εξωτερική επιφάνεια

4 Βήμα 2 Εγκαταστήστε το F (4) Βήμα 3 Με τις τρύπες στο κέντρο Εγκαταστήστε το G (2) Εγκαταστήστε το H (2) Χωρίς τρύπες στο κέντρο

5 Βήμα 4. Τοποθετήστε τις δυο γωνίες Ι χρησιμοποιώντας τα ΑΑ(4), ΒΒ (4) και GG(4) Βήμα 5. Τοποθετήστε το J και K

6 Βήμα 6 Τοποθετήστε το L και Μ Οπή που θα χρησιμοποιηθεί για την ανάρτηση της πλάτης.

7 Βήμα 7. Εφαρμοστέ το Ν Βήμα 8. Συναρμολογήστε το O, P και Q Τοποθετήστε το QPO στη κατασκευή

8 Βήμα 9. Εφαρμόστε το V χρησιμοποιώντας τα ΑΑ(4), ΒΒ(4) και GG(4) Βήμα 10. Εφαρμόστε τα S, T(2) και R Εφαρμόστε το FF χρησιμοποιώντας τις βίδες ΕΕ (4) και DD(4) Εισάγετε την πλακά του συρταριού U όπως ακριβώς στην εικόνα. Επαναλάβετέ και για τα αλλά συρτάρια.

9 Βήμα 11. Ο οδηγός του συρταριού σας αποτελείτε από τρία κομμάτια. (1) Το κομμάτι που εδράζετε στο πλαίσιο του πάγκου (βάση πλαισίου) (2) Την γλίστρα και (3) Το κομμάτι που εδράζετε στο συρτάρι (βάση συρταριού) Διαχωρίστε το (3) από το συγκρότημα των (1) και (2) Τραβήξτε τελείως έξω την γλίστρα(2) και σηκώστε την ασφάλεια και διαχωρίστε τον οδηγό. Εγκαταστήστε τις βάσεις των οδηγών στο πλαίσιο του πάγκου. Προσέξτε ιδιαίτερα ώστε να βάλετε το δεξί μέρος στο δεξί κομμάτι του πλαισίου του πάγκου και το αριστερό αντίστοιχα στο αριστερό. Επανατοποθετήστε την γλίστρα(2) μέσα στη βάση του πλαισίου (1)

10 Βήμα 12 Εισάγετε στην γλίστρα(2) την βάση του συρταριού(3). Τραβήξτε χωρίς να αποσυναρμολογήσετε το συγκρότημα της γλίστρας και της βάσης του συρταριού (2)+(3) Εγκαταστήστε το συρτάρι προσέχοντας την ευθυγράμμιση στις τρύπες του συρταριού με τις αντίστοιχες τρύπες στην βάση και στην γλίστρα(1)+(2). Ασφαλίστε με τις βίδες και τα παξιμάδια DD και EE. Προσέξτε ιδιαίτερα το συρτάρι σας να κλείνει πλήρως και να μην μένει ανοιχτό όταν θα επιστρέφει η γλίστρα στο αρχικό της σημείο.

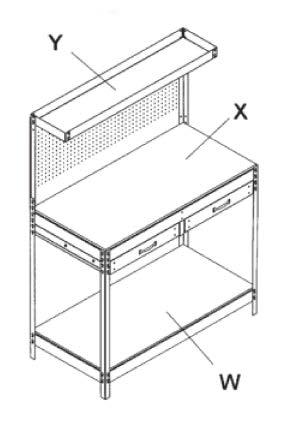

11 Βήμα 13. Εισάγετε το Υ, Χ και Wστην θέση τους σύμφωνα με το σχέδιο. Τα συγκεκριμένα εξαρτήματα μπορούν να εγκατασταθούν και πάνω σε ράγες. (εξαρτήματα δεν συμπεριλαμβάνονται) Σημείωση: Ο πάγκος Χ είναι πιο χοντρός από τους αλλού πάγκους και πρέπει να χρησιμοποιείτε μόνο για τον πάγκο εργασίας. Βήμα 14.

12 Χρήση. Αφαιρώντας και εγκαθιστώντας τα συρτάρια. - Αδειάστε τα συρτάρια - Τραβήξτε τελείως έξω τα συρτάρια. - Στυλ με μοχλό. Σηκώστε η χαμηλώστε τον μοχλό, ανάλογα με την τοποθέτηση, και στις δυο πλευρές. Αυτό επιτρέπει στο συρτάρι να περάσει πάνω από τα ροδάκια Τραβήξτε το συρτάρι εκτός των οδηγών. Στυλ με κομβίο. απελευθερώστε το κομβίο και στις δυο μεριές. Αυτό θα επιτρέψει στο συρτάρι να περάσει πάνω από τα stop. Τραβήξτε το συρτάρι έξω για να το απελευθερώσετε. - Για να εγκαταστήσετε ξανά τα συρτάρια σπρώξτε μέσα τα συρτάρια μερί το τελείωμα της διαδρομής τους. Συντήρηση. Λιπάνετε τους οδηγούς των συρταριών με γράσο η ειδικό λαδί λίπανσης. (δις μέσα στο ίδιο έτος). Περιοδικά καθαρίστε όλες τις μεταλλικές επιφάνειες με την βοήθεια ενός υγρού πανιού και ενός υπτίου καθαριστικού. Το κέρωμα των μεταλλικών επιφανειών με τον ίδιο τρόπο που γίνετε και κέρωμα αυτοκίνητων θα διατηρήσει την γυαλάδα του πάγκου σας και θα τον προστατεύσει από μικρές γρατζουνιές. Τα υπολείμματα λαδιού και γράσου μπορούν να αφαιρεθούν με την βοήθεια ενός καθαριστικού. Γη μεγαλύτερη ασφάλεια χρησιμοποιήστε μη εύφλεκτα υλικά κατά τον καθαρισμό των επιφανειών. Εγγύηση Αυτό το μηχάνημα είναι ένα προϊόν ποιότητας. Είναι σχεδιασμένο σε συμμόρφωση με τα σύγχρονα τεχνικά πρότυπα και κατασκευασμένο με καλά και ποιοτικά υλικά. Η περίοδος εγγύησης είναι 24 μήνες και ξεκινά από την ημερομηνία αγοράς που επιβεβαιώνεται από την απόδειξη αγοράς. Κατά το χρόνο της εγγύησης όλα τα λειτουργικά προβλήματα παρόλο την καλή λειτουργία του μηχανήματος και τα οποία προκύπτουν από ελαττώματα του εργαλείου θα επισκευάζονται από το εξουσιοδοτημένο σέρβις μας. Η εγγύηση καλύπτει την επισκευή και την αλλαγή ελαττωματικών μερών με καινούρια ανταλλακτικά χωρίς χρέωση. Τα παλιά ανταλλακτικά θα ανήκουν σε εμάς. Η αλλαγή ανταλλακτικών ή η επισκευή του μηχανήματος δεν θα παρατείνουν το χρόνο εγγύησης ούτε σηματοδοτούν την εκκίνηση καινούριου χρόνου εγγύησης για το μηχάνημα. Δεν θα ξεκινάει καινούριος χρόνος εγγύησης για ανταλλακτικά τα οποία τοποθετούνται. Δεν μπορούμε να δώσουμε εγγύηση για ζημιές και ελαττώματα του μηχανήματος που έχουν προκύψει από υπερφόρτωση, ακατάλληλη χρήση και σέρβις. Αυτό ισχύει και για την μη συμμόρφωση στις οδηγίες χρήσης και της εγκατάστασης ανταλλακτικών και αξεσουάρ που δεν περιλαμβάνονται στην γκάμα των προϊόντων μας. Σε περίπτωση αλλαγών ή ρυθμίσεων του μηχανήματος από μη εξουσιοδοτημένο προσωπικό η εγγύηση παύει να ισχύει. Παρακαλούμε να μας στείλετε τα μηχανήματά σας έχοντας πληρώσει τα μεταφορικά. Δυστυχώς δεν θα μπορέσουμε να παραλάβουμε μηχανήματα που δεν έχουν πληρωμένα τα μεταφορικά τους. Η εγγύησης δεν καλύπτει τα αναλώσιμα ανταλλακτικά. Εάν θέλετε να παραγγείλετε ανταλλακτικά, να αναφέρετε προβλήματα ή να ζητήσετε την εγγύηση σας παρακαλώ επικοινωνήστε με τον προμηθευτή σας.
