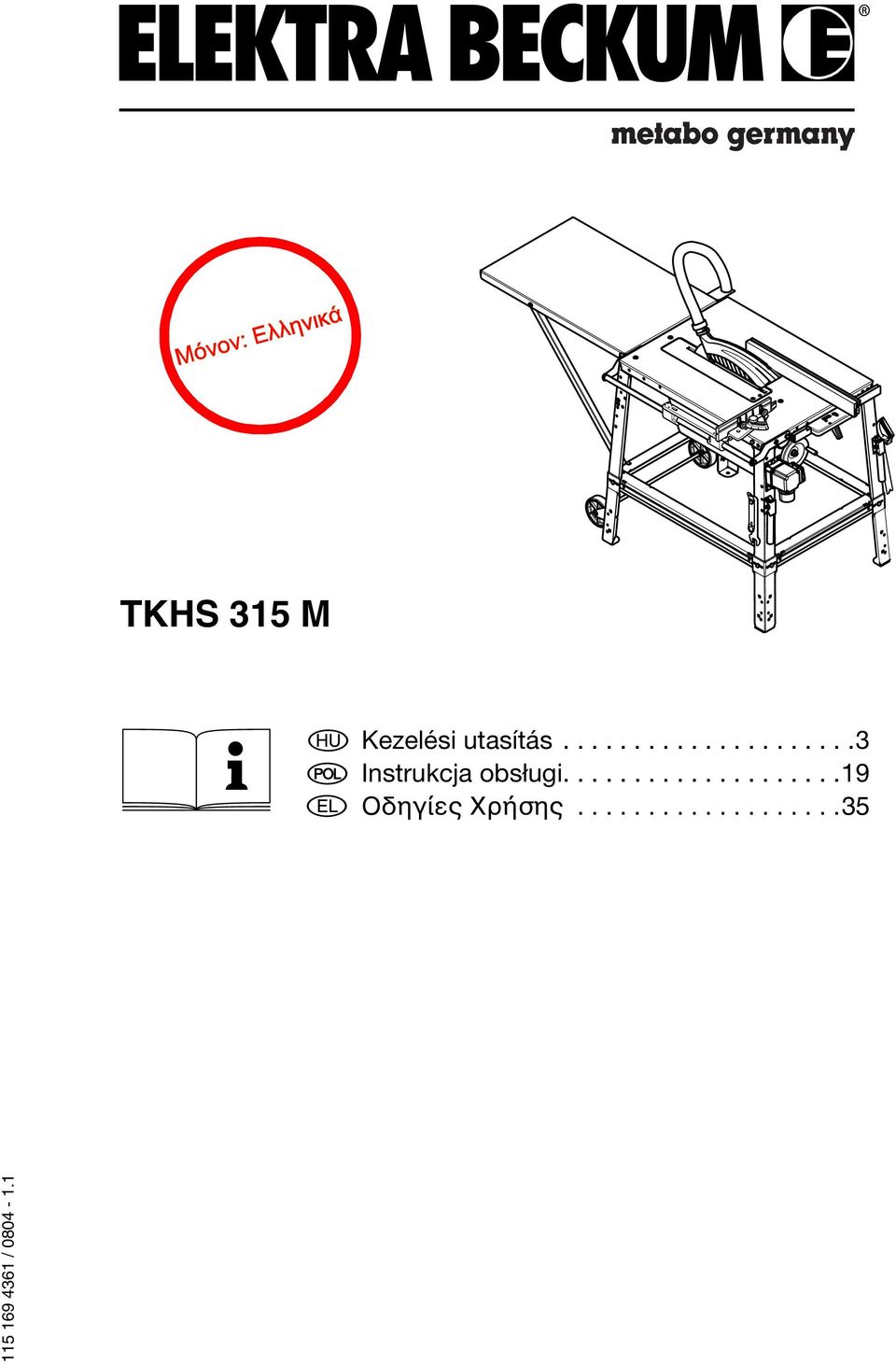

1 A0303IVZ.fm TKHS 315 M Kezelési utasítás Instrukcja obsługi Οδηγίες Χρήσης /

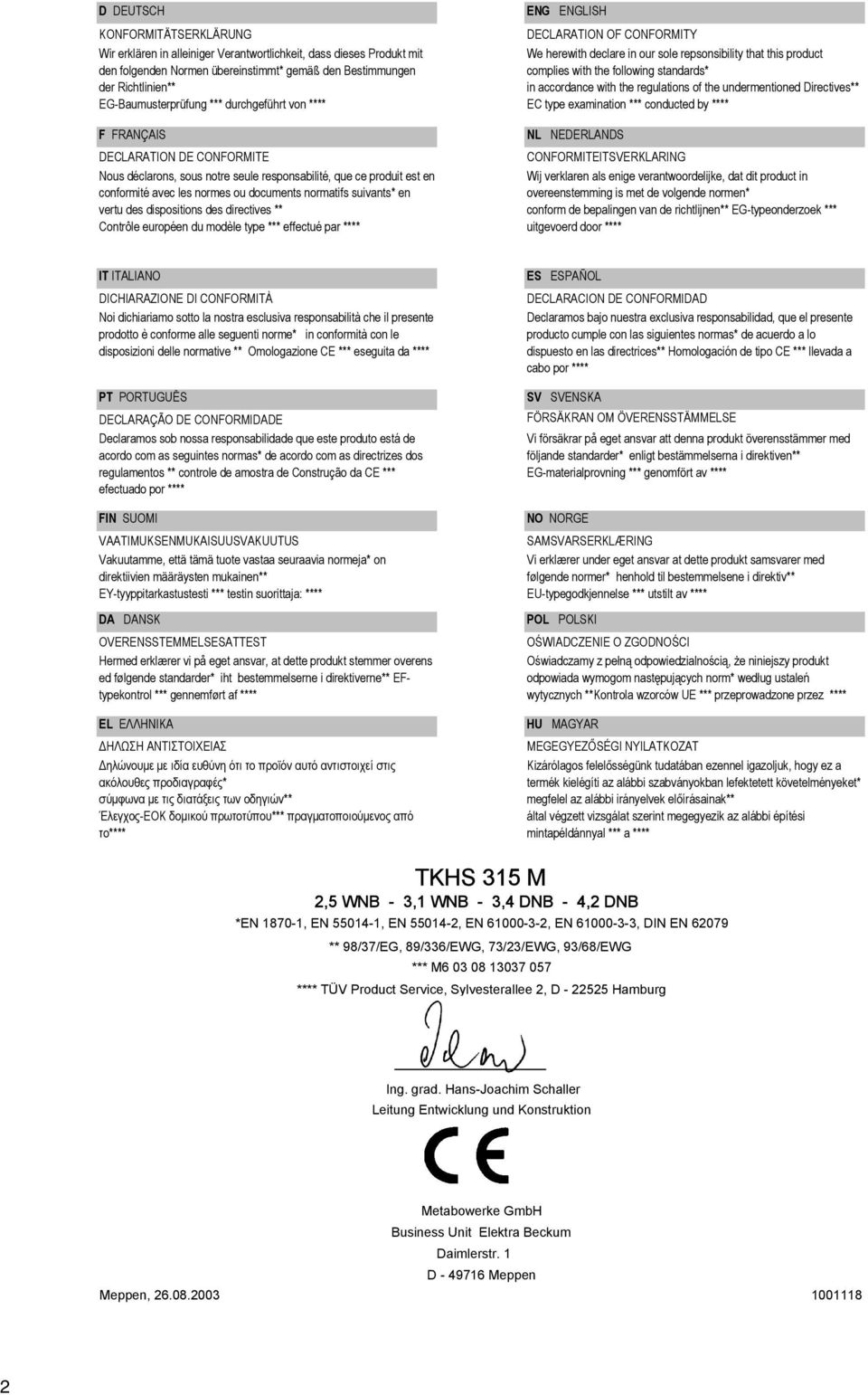

2 U2a0300.fm D DEUTSCH KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien** EG-Baumusterprüfung *** durchgeführt von **** F FRANÇAIS DECLARATION DE CONFORMITE Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives ** Contrôle européen du modèle type *** effectué par **** ENG ENGLISH DECLARATION OF CONFORMITY We herewith declare in our sole repsonsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned Directives** EC type examination *** conducted by **** NL NEDERLANDS CONFORMITEITSVERKLARING Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen** EG-typeonderzoek *** uitgevoerd door **** IT ITALIANO DICHIARAZIONE DI CONFORMITÀ Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative ** Omologazione CE *** eseguita da **** PT PORTUGUÊS DECLARAÇÃO DE CONFORMIDADE Declaramos sob nossa responsabilidade que este produto está de acordo com as seguintes normas* de acordo com as directrizes dos regulamentos ** controle de amostra de Construção da CE *** efectuado por **** FIN SUOMI VAATIMUKSENMUKAISUUSVAKUUTUS Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten mukainen** EY-tyyppitarkastustesti *** testin suorittaja: **** DA DANSK OVERENSSTEMMELSESATTEST Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed følgende standarder* iht bestemmelserne i direktiverne** EFtypekontrol *** gennemført af **** EL ΕΛΛHNIKA ΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣ ηλώνουµε µε ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις ακόλουθες προδιαγραφές* σύµφωνα µε τις διατάξεις των οδηγιών** Έλεγχος-ΕΟΚ δοµικού πρωτοτύπου*** πραγµατοποιούµενος από το**** ES ESPAÑOL DECLARACION DE CONFORMIDAD Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices** Homologación de tipo CE *** llevada a cabo por **** SV SVENSKA FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder* enligt bestämmelserna i direktiven** EG-materialprovning *** genomfört av **** NO NORGE SAMSVARSERKLÆRING Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer* henhold til bestemmelsene i direktiv** EU-typegodkjennelse *** utstilt av **** POL POLSKI OŚWIADCZENIE O ZGODNOŚCI Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt odpowiada wymogom następujących norm* według ustaleń wytycznych **Kontrola wzorców UE *** przeprowadzone przez **** HU MAGYAR MEGEGYEZŐSÉGI NYILATKOZAT Kizárólagos felelősségünk tudatában ezennel igazoljuk, hogy ez a termék kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az alábbi irányelvek előírásainak** által végzett vizsgálat szerint megegyezik az alábbi építési mintapéldánnyal *** a **** TKHS 315 M 2,5 WNB - 3,1 WNB - 3,4 DNB - 4,2 DNB *EN , EN , EN , EN , EN , DIN EN ** 98/37/EG, 89/336/EWG, 73/23/EWG, 93/68/EWG *** M **** TÜV Product Service, Sylvesterallee 2, D Hamburg Ing. grad. Hans-Joachim Schaller Leitung Entwicklung und Konstruktion Metabowerke GmbH Business Unit Elektra Beckum Daimlerstr. 1 D Meppen Meppen,

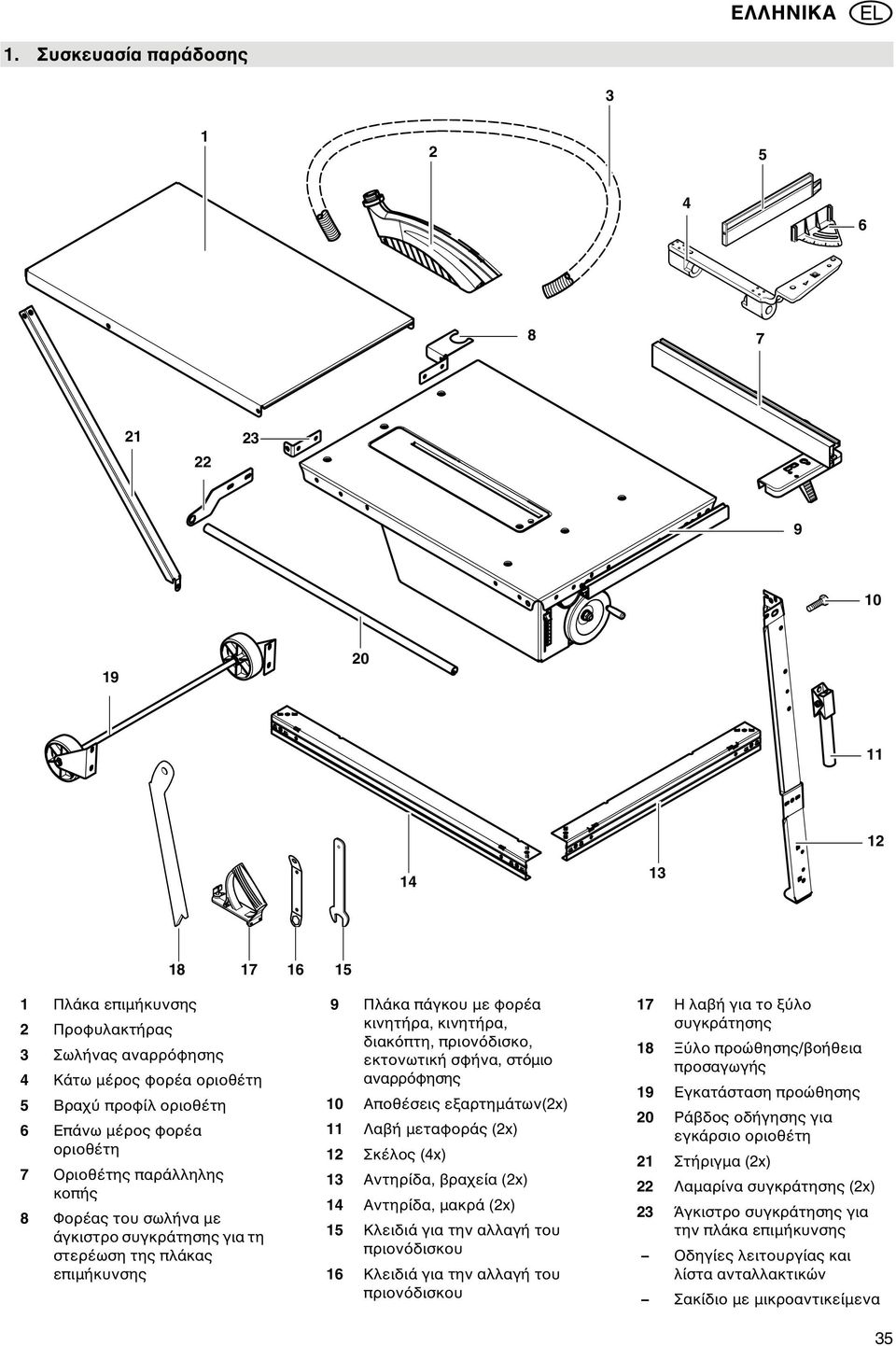

3 XA0044G2.fm Οδηγίες Χρήσης 1. Συσκευασία παράδοσης Πλάκα επιµήκυνσης 2 Προφυλακτήρας 3 Σωλήνας αναρρ φησης 4 Κάτω µέρος φορέα οριοθέτη 5 Βραχ προφίλ οριοθέτη 6 Επάνω µέρος φορέα οριοθέτη 7 Οριοθέτης παράλληλης κοπής 8 Φορέας του σωλήνα µε άγκιστρο συγκράτησης για τη στερέωση της πλάκας επιµήκυνσης 9 Πλάκα πάγκου µε φορέα κινητήρα, κινητήρα, διακ πτη, πριον δισκο, εκτονωτική σφήνα, στ µιο αναρρ φησης 10 Αποθέσεις εξαρτηµάτων(2x) 11 Λαβή µεταφοράς (2x) 12 Σκέλος (4x) 13 Αντηρίδα, βραχεία (2x) 14 Αντηρίδα, µακρά (2x) 15 Κλειδιά για την αλλαγή του πριον δισκου 16 Κλειδιά για την αλλαγή του πριον δισκου 17 Η λαβή για το ξ λο συγκράτησης 18 Ξ λο προώθησης/βοήθεια προσαγωγής 19 Εγκατάσταση προώθησης 20 Ράβδος οδήγησης για εγκάρσιο οριοθέτη 21 Στήριγµα (2x) 22 Λαµαρίνα συγκράτησης (2x) 23 Άγκιστρο συγκράτησης για την πλάκα επιµήκυνσης Οδηγίες λειτουργίας και λίστα ανταλλακτικών Σακίδιο µε µικροαντικείµενα 35

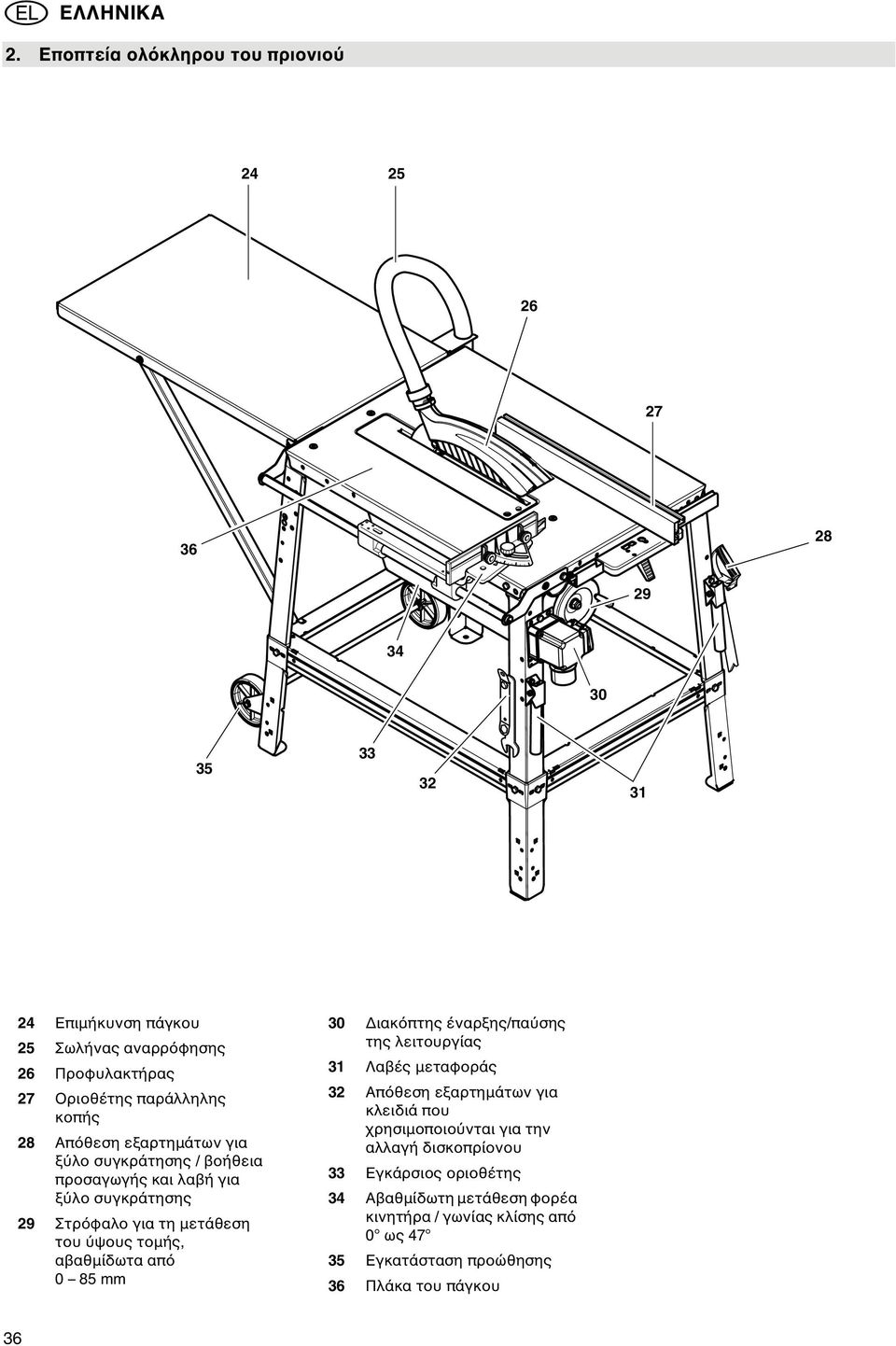

4 2. Εποπτεία ολ κληρου του πριονιο Επιµήκυνση πάγκου 25 Σωλήνας αναρρ φησης 26 Προφυλακτήρας 27 Οριοθέτης παράλληλης κοπής 28 Απ θεση εξαρτηµάτων για ξ λο συγκράτησης / βοήθεια προσαγωγής και λαβή για ξ λο συγκράτησης 29 Στρ φαλο για τη µετάθεση του ψους τοµής, αβαθµίδωτα απ 0 85 mm 30 ιακ πτης έναρξης/πα σης της λειτουργίας 31 Λαβές µεταφοράς 32 Απ θεση εξαρτηµάτων για κλειδιά που χρησιµοποιο νται για την αλλαγή δισκοπρίονου 33 Εγκάρσιος οριοθέτης 34 Αβαθµίδωτη µετάθεση φορέα κινητήρα / γωνίας κλίσης απ 0 ως Εγκατάσταση προώθησης 36 Πλάκα του πάγκου 36

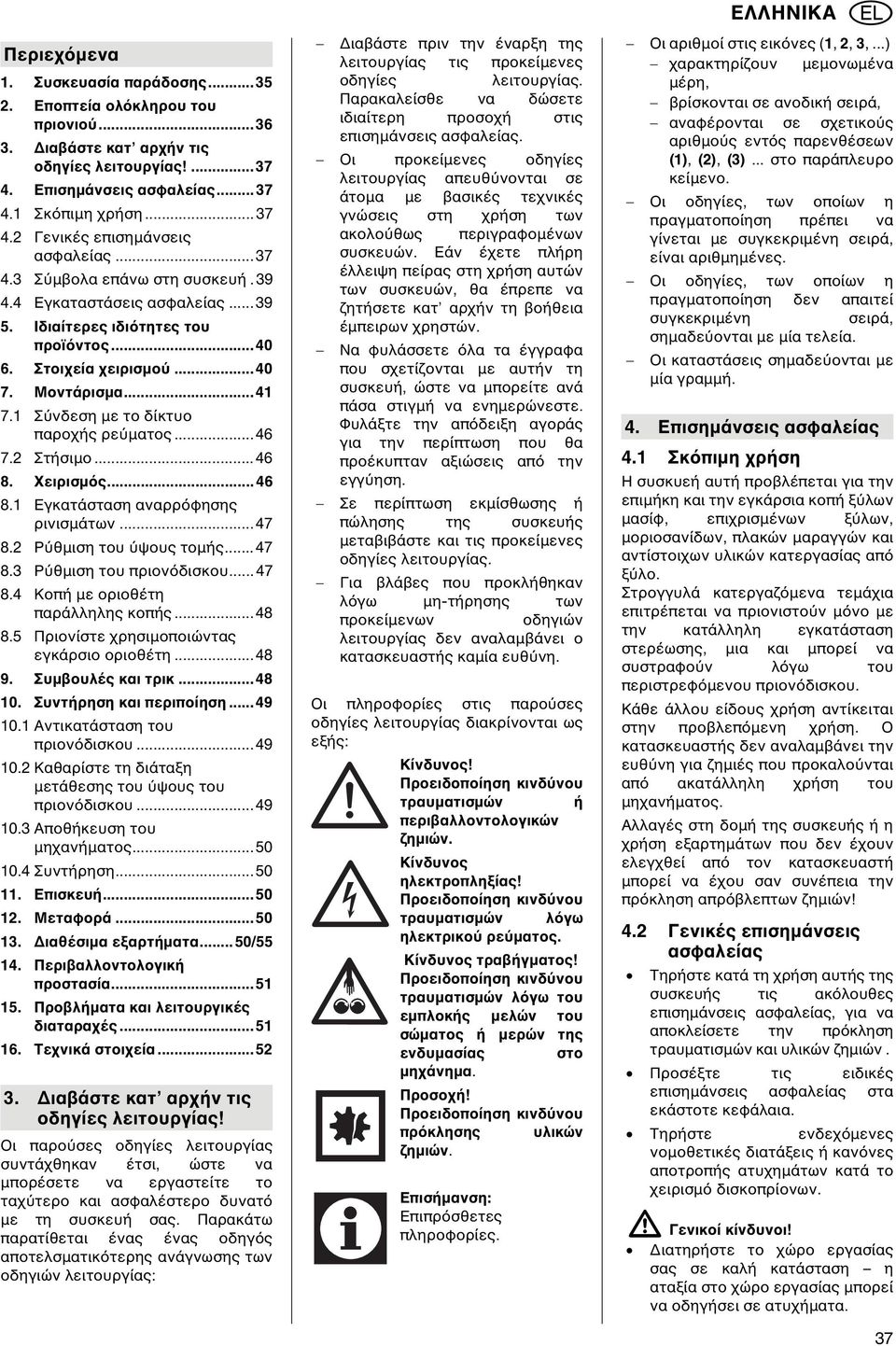

5 Περιεχ µενα 1. Συσκευασία παράδοσης Εποπτεία ολ κληρου του πριονιο ιαβάστε κατ αρχήν τις οδηγίες λειτουργίας! Επισηµάνσεις ασφαλείας Σκ πιµη χρήση Γενικές επισηµάνσεις ασφαλείας Σ µβολα επάνω στη συσκευή Εγκαταστάσεις ασφαλείας Ιδιαίτερες ιδι τητες του προϊ ντος Στοιχεία χειρισµο Μοντάρισµα Σ νδεση µε το δίκτυο παροχής ρε µατος Στήσιµο Χειρισµ ς Εγκατάσταση αναρρ φησης ρινισµάτων Ρ θµιση του ψους τοµής Ρ θµιση του πριον δισκου Κοπή µε οριοθέτη παράλληλης κοπής Πριονίστε χρησιµοποιώντας εγκάρσιο οριοθέτη Συµβουλές και τρικ Συντήρηση και περιποίηση Αντικατάσταση του πριον δισκου Καθαρίστε τη διάταξη µετάθεσης του ψους του πριον δισκου Αποθήκευση του µηχανήµατος Συντήρηση Επισκευή Μεταφορά ιαθέσιµα εξαρτήµατα...50/ Περιβαλλοντολογική προστασία Προβλήµατα και λειτουργικές διαταραχές Τεχνικά στοιχεία ιαβάστε κατ αρχήν τις οδηγίες λειτουργίας! Οι παρο σες οδηγίες λειτουργίας συντάχθηκαν έτσι, ώστε να µπορέσετε να εργαστείτε το ταχ τερο και ασφαλέστερο δυνατ µε τη συσκευή σας. Παρακάτω παρατίθεται ένας ένας οδηγ ς αποτελσµατικ τερης ανάγνωσης των οδηγιών λειτουργίας: ιαβάστε πριν την έναρξη της λειτουργίας τις προκείµενες οδηγίες λειτουργίας. Παρακαλείσθε να δώσετε ιδιαίτερη προσοχή στις επισηµάνσεις ασφαλείας. Οι προκείµενες οδηγίες λειτουργίας απευθ νονται σε άτοµα µε βασικές τεχνικές γνώσεις στη χρήση των ακολο θως περιγραφοµένων συσκευών. Εάν έχετε πλήρη έλλειψη πείρας στη χρήση αυτών των συσκευών, θα έπρεπε να ζητήσετε κατ αρχήν τη βοήθεια έµπειρων χρηστών. Να φυλάσσετε λα τα έγγραφα που σχετίζονται µε αυτήν τη συσκευή, ώστε να µπορείτε ανά πάσα στιγµή να ενηµερώνεστε. Φυλάξτε την απ δειξη αγοράς για την περίπτωση που θα προέκυπταν αξιώσεις απ την εγγ ηση. Σε περίπτωση εκµίσθωσης ή πώλησης της συσκευής µεταβιβάστε και τις προκείµενες οδηγίες λειτουργίας. Για βλάβες που προκλήθηκαν λ γω µη-τήρησης των προκείµενων οδηγιών λειτουργίας δεν αναλαµβάνει ο κατασκευαστής καµία ευθ νη. Οι πληροφορίες στις παρο σες οδηγίες λειτουργίας διακρίνονται ως εξής: Κίνδυνος! Προειδοποίηση κινδ νου τραυµατισµών ή περιβαλλοντολογικών ζηµιών. Κίνδυνος ηλεκτροπληξίας! Προειδοποίηση κινδ νου τραυµατισµών λ γω ηλεκτρικο ρε µατος. Κίνδυνος τραβήγµατος! Προειδοποίηση κινδ νου τραυµατισµών λ γω του εµπλοκής µελών του σώµατος ή µερών της ενδυµασίας στο µηχάνηµα. Προσοχή! Προειδοποίηση κινδ νου πρ κλησης υλικών ζηµιών. Επισήµανση: Επιπρ σθετες πληροφορίες. Οι αριθµοί στις εικ νες (1, 2, 3,...) χαρακτηρίζουν µεµονωµένα µέρη, βρίσκονται σε ανοδική σειρά, αναφέρονται σε σχετικο ς αριθµο ς εντ ς παρενθέσεων (1), (2), (3)... στο παράπλευρο κείµενο. Οι οδηγίες, των οποίων η πραγµατοποίηση πρέπει να γίνεται µε συγκεκριµένη σειρά, είναι αριθµηµένες. Οι οδηγίες, των οποίων η πραγµατοποίηση δεν απαιτεί συγκεκριµένη σειρά, σηµαδε ονται µε µία τελεία. Οι καταστάσεις σηµαδε ονται µε µία γραµµή. 4. Επισηµάνσεις ασφαλείας 4.1 Σκ πιµη χρήση Η συσκυεή αυτή προβλέπεται για την επιµήκη και την εγκάρσια κοπή ξ λων µασίφ, επιχρισµένων ξ λων, µοριοσανίδων, πλακών µαραγγών και αντίστοιχων υλικών κατεργασίας απ ξ λο. Στρογγυλά κατεργαζ µενα τεµάχια επιτρέπεται να πριονιστο ν µ νο µε την κατάλληλη εγκατάσταση στερέωσης, µια και µπορεί να συστραφο ν λ γω του περιστρεφ µενου πριον δισκου. Κάθε άλλου είδους χρήση αντίκειται στην προβλεπ µενη χρήση. Ο κατασκευαστής δεν αναλαµβάνει την ευθ νη για ζηµιές που προκαλο νται απ ακατάλληλη χρήση του µηχανήµατος. Αλλαγές στη δοµή της συσκευής ή η χρήση εξαρτηµάτων που δεν έχουν ελεγχθεί απ τον κατασκευαστή µπορεί να έχου σαν συνέπεια την πρ κληση απρ βλεπτων ζηµιών! 4.2 Γενικές επισηµάνσεις ασφαλείας Τηρήστε κατά τη χρήση αυτής της συσκευής τις ακ λουθες επισηµάνσεις ασφαλείας, για να αποκλείσετε την πρ κληση τραυµατισµών και υλικών ζηµιών. Προσέξτε τις ειδικές επισηµάνσεις ασφαλείας στα εκάστοτε κεφάλαια. Τηρήστε ενδεχ µενες νοµοθετικές διατάξεις ή καν νες αποτροπής ατυχηµάτων κατά το χειρισµ δισκοπρίονων. A Γενικοί κίνδυνοι! ιατηρήστε το χώρο εργασίας σας σε καλή κατάσταση η αταξία στο χώρο εργασίας µπορεί να οδηγήσει σε ατυχήµατα. 37

6 38 Πρέπει να έχετε εφισταµένη την προσοχή σας. Πραγµατοποιήστε τις σωστές ενέργειες. Η εργασία πρέπει να πραγµατοποιείται µε φρ νηση. Μην κάνετε χρήση της συσκευής εάν δεν είστε συγκεντρωµένοι. Λάβετε υπ ψιν σας τις περιβαλλοντολογικές επιδράσεις: Φροντίστε ώστε να υπάρχει ο κατάλληλος φωτισµ ς. Αποφ γετε την αντικανονική στάση του σώµατος. Φροντίστε για την ασφαλή στάση και διατηρείτε ανά πάσα στιγµή την ισορροπία. Χρησιµοποιήστε σε µακρά κατεργαζ µενα τεµαχία την εκάστοτε κατάλληλη απ θεση κατεργαζ µενου τεµαχίου. Μην κάνετε χρήση αυτής της συσκευής πλησίον ε φλεκτων υγρών ή αερίων. Η συσκευή αυτή επιτρέπεται να τίθεται σε λειτουργία και να χρησιµοποιείται µ νον απ άτοµα, τα οποία έχουν εξοικειωθεί στη χρήση δισκοπρίονων και τα οποία έχουν ανά πάσα στιγµή επίγνωση των κινδ νων της χρήσης. Άτοµα, τα οποία δεν έχουν κλείσει ακ µη το 18. έτος της ηλικίας τους, επιτρέπεται να κάνουν χρήση αυτής της συσκευής µ νο στα πλαίσια επαγγελµατικής εκπαίδευσης υπ την εποπτεία εν ς εκπαιδευτή. Αµέτοχοι τρίτοι, ιδίως παιδιά, να µη βρίσκονται στο χώρο κινδ νου. Μην επιτρέπεται σε τρίτους την επαφή µε τη συσκευή ή το καλώδιο του δικτ ου κατά τη διάρκεια της λειτουργίας. Να µη γίνεται υπερφ ρτιση της συσκευής η χρήση της επιτρέπεται µ νο στα πλαίσια των δυνατοτήτων ισχ ος που αναφέρονται στα "Τεχνικά στοιχεία". B Κίνδυνος λ γω ηλεκτρισµο! Μην εκθέτετε τη συσκευή στη βροχή. Μην κάνετε χρήση της συσκευής σε υγρ περιβάλλον Αποφ γετε κατά την εργασία µε αυτήν τη συσκευή την επαφή του σώµατος µε γειωµένα µέρη (π.χ. σώµατα καλοριφέρ, µεταλλικο ς σωλήνες, ηλεκτρικές κουζίνες, ψυγεία). Μη χρησιµοποιείτε το καλώδιο του δικτ ου άσκοπα. A Υφίσταται κίνδυνος τραυµατισµο και σ νθλιψης σε κινητά µέρη! Μη θέτετε τη συσκευή σε λειτουργία χωρίς πρωτ τερο µοντάρισµα της διάταξης προστασίας. Να τηρείτε πάντοτε επαρκή απ σταση απ τον πριον δισκο. Χρησιµοποιήστε ενδεχοµένως τις κατάλληλες βοήθειες προσαγωγής. Τηρήστε κατά τη διάρκεια της λειτουργίας επαρκή απ σταση προς τα κινητά δοµικά µέρη. Περιµένετε µέχρι που ο πριον δισκος να έχει ακινητοποιηθεί, προτο να αποµακρ νετε µικρά κοµµάτια κατεργαζ µενου τεµαχίου, υπολείµµατα ξ λου κ.α. απ το χώρο εργασίας. Μη σταµατήσετε την κίνηση του δίσκου, ασκώντας πλευρική πίεση. Βεβαιωθείτε πριν την έναρξη των εργασιών συντήρησης τι η συσκευή έχει αποχωριστεί απ το δίκτυο παροχής ρε µατος. Βεβαιωθείτε τι κατά την έναρξη της λειτουργίας (π.χ. µετά τη διενέργεια εργασιών συντήρησης) δεν υπάρχουν πλέον εργαλεία µονταρίσµατος ή ασ νδετα µέρη στο εσωτερικ της συσκευής. Θέστε το πρι νι εκτ ς λειτουργίας, εάν δε χρησιµοποιείται. A Ο κίνδυνος κοψίµατος υφίσταται και στο ακινητοποιηµένο κοπτικ εργαλείο. Χρησιµοποιείτε γάντια κατά την αντικατάσταση κοπτικών εργαλείων. Φυλάξτε τους πριον δισκους κατά τέτοιον τρ πο, ώστε να µη µπορεί κανείς να τραυµατιστεί. A Κίνδυνος απ την οπισθοδρ µηση (κλ τσηµα) κατεργαζ µενων τεµαχίων (το κατεργαζ µενο τεµάχιο αρπάζεται απ τον πριον δισκο και εξακοντίζεται προς τη µεριά του χειριστή)! Να εργάζεστε µ νον, έχοντας ρυθµίσει σωστά την εκτονωτική σφήνα Αποφ γετε το σφήνωµα κατεργαζ µενων τεµαχίων. Ο πριον δισκος πρέπει να είναι κατάλληλος για το υλικ του κατεργαζ µενου τεµαχίου. Πριονίστε τα λεπτά κατεργαζ µενα τεµάχια ή αυτά που έχουν λεπτ τοίχωµα µ νο µε δίσκους µε λεπτά δ ντια. Να χρησιµοποιείτε πάντοτε κοφτερο ς δίσκους. Σε περίπτωση αµφιβολίας ελέγξτε τα κατεργαζ µενα τεµάχια, αναζητώντας ενδεχ µενα ξένα σώµατα (π.χ. καρφιά ή βίδες). Πριονίστε µ νον κατεργαζ µενα τεµάχια µε διαστάσεις τέτοιες, που να επιτρέπουν την ασφαλή στερέωση κατά το πρι νισµα. Μην πριονίζετε ποτέ περισσ τερα κατεργαζ µενα τεµάχια ταυτ χρονα ο τε δέσµες που αποτελο νται απ περισσ τερα µεµονωµένα τεµάχια. Υφίσταται κίνδυνος τραυµατισµο, ταν ο δίσκος πιάσει ανεξέλεγκτα µεµονωµένα τεµάχια. Αποµακρ νετε µικρά κοµµάτια κατεργαζ µενου τεµαχίου, υπολείµµατα ξ λου κ.α. απ το χώρο εργασίας ο πριον δισκος πρέπει να έχει πρωτ τερα ακινητοποιηθεί. c Κίνδυνος τραβήγµατος! Προσέξτε κατά τη λειτουργία, ώστε να µη µπορέσουν περιστρεφ µενα δοµικά στοιχεία να πιάσουν και να τραβήξουν µέλη του σώµατ ς σας ή µέρη της ενδυµασίας σας (µη φοράτε γραβάτες, µη φοράτε γάντια, µη φοράτε ενδ µατα µε ευρ χωρα µανίκια και εάν έχετε µακριά µαλλιά να φοράτε ένα δίχτυ προστασίας των µαλλιών). Να µην κ βετε ποτέ κατεργαζ µενα τεµάχια, στα οποία υπάρχουν σχοινιά κλωστές ταινίες καλώδια ή σ ρµατα, ή τα οποία περιλαµβάνουν τέτοια. A Κίνδυνος λ γω ανεπακο ς προσωπικο προφυλαχτικο εξοπλισµο! Να φοράτε ωτασπίδες. Να φοράτε προστατευτικά µατογυάλια. Να φοράτε προσωπίδα προστασίας κατά της σκ νης. Να φοράτε την κατάλληλη εργασιακή ενδυµασία.

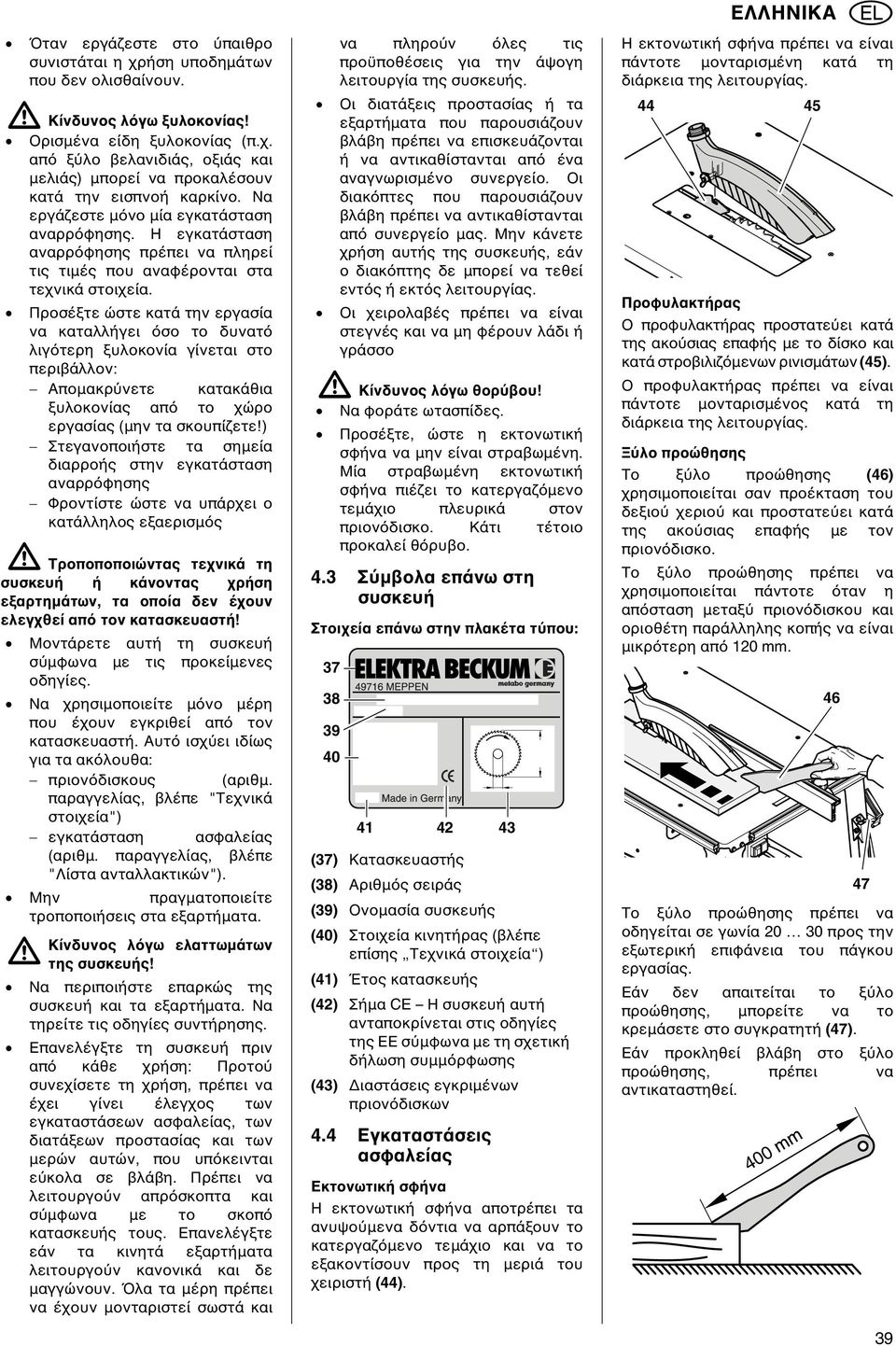

7 ταν εργάζεστε στο παιθρο συνιστάται η χρήση υποδηµάτων που δεν ολισθαίνουν. A Κίνδυνος λ γω ξυλοκονίας! Ορισµένα είδη ξυλοκονίας (π.χ. απ ξ λο βελανιδιάς, οξιάς και µελιάς) µπορεί να προκαλέσουν κατά την εισπνοή καρκίνο. Να εργάζεστε µ νο µία εγκατάσταση αναρρ φησης. Η εγκατάσταση αναρρ φησης πρέπει να πληρεί τις τιµές που αναφέρονται στα τεχνικά στοιχεία. Προσέξτε ώστε κατά την εργασία να καταλλήγει σο το δυνατ λιγ τερη ξυλοκονία γίνεται στο περιβάλλον: Αποµακρ νετε κατακάθια ξυλοκονίας απ το χώρο εργασίας (µην τα σκουπίζετε!) Στεγανοποιήστε τα σηµεία διαρροής στην εγκατάσταση αναρρ φησης Φροντίστε ώστε να υπάρχει ο κατάλληλος εξαερισµ ς A Τροποποποιώντας τεχνικά τη συσκευή ή κάνοντας χρήση εξαρτηµάτων, τα οποία δεν έχουν ελεγχθεί απ τον κατασκευαστή! Μοντάρετε αυτή τη συσκευή σ µφωνα µε τις προκείµενες οδηγίες. Να χρησιµοποιείτε µ νο µέρη που έχουν εγκριθεί απ τον κατασκευαστή. Αυτ ισχ ει ιδίως για τα ακ λουθα: πριον δισκους (αριθµ. παραγγελίας, βλέπε "Τεχνικά στοιχεία") εγκατάσταση ασφαλείας (αριθµ. παραγγελίας, βλέπε "Λίστα ανταλλακτικών"). Μην πραγµατοποιείτε τροποποιήσεις στα εξαρτήµατα. A Κίνδυνος λ γω ελαττωµάτων της συσκευής! Να περιποιήστε επαρκώς της συσκευή και τα εξαρτήµατα. Να τηρείτε τις οδηγίες συντήρησης. Επανελέγξτε τη συσκευή πριν απ κάθε χρήση: Προτο συνεχίσετε τη χρήση, πρέπει να έχει γίνει έλεγχος των εγκαταστάσεων ασφαλείας, των διατάξεων προστασίας και των µερών αυτών, που υπ κεινται ε κολα σε βλάβη. Πρέπει να λειτουργο ν απρ σκοπτα και σ µφωνα µε το σκοπ κατασκευής τους. Επανελέγξτε εάν τα κινητά εξαρτήµατα λειτουργο ν κανονικά και δε µαγγώνουν. λα τα µέρη πρέπει να έχουν µονταριστεί σωστά και να πληρο ν λες τις προϋποθέσεις για την άψογη λειτουργία της συσκευής. Οι διατάξεις προστασίας ή τα εξαρτήµατα που παρουσιάζουν βλάβη πρέπει να επισκευάζονται ή να αντικαθίστανται απ ένα αναγνωρισµένο συνεργείο. Οι διακ πτες που παρουσιάζουν βλάβη πρέπει να αντικαθίστανται απ συνεργείο µας. Μην κάνετε χρήση αυτής της συσκευής, εάν ο διακ πτης δε µπορεί να τεθεί εντ ς ή εκτ ς λειτουργίας. Οι χειρολαβές πρέπει να είναι στεγνές και να µη φέρουν λάδι ή γράσσο A Κίνδυνος λ γω θορ βου! Να φοράτε ωτασπίδες. Προσέξτε, ώστε η εκτονωτική σφήνα να µην είναι στραβωµένη. Μία στραβωµένη εκτονωτική σφήνα πιέζει το κατεργαζ µενο τεµάχιο πλευρικά στον πριον δισκο. Κάτι τέτοιο προκαλεί θ ρυβο. 4.3 Σ µβολα επάνω στη συσκευή Στοιχεία επάνω στην πλακέτα τ που: (37) Κατασκευαστής (38) Αριθµ ς σειράς (39) Ονοµασία συσκευής (40) Στοιχεία κινητήρας (βλέπε επίσης Τεχνικά στοιχεία ) (41) Έτος κατασκευής (42) Σήµα CE Η συσκευή αυτή ανταποκρίνεται στις οδηγίες της ΕΕ σ µφωνα µε τη σχετική δήλωση συµµ ρφωσης (43) ιαστάσεις εγκριµένων πριον δισκων 4.4 Εγκαταστάσεις ασφαλείας Εκτονωτική σφήνα Η εκτονωτική σφήνα αποτρέπει τα ανυψο µενα δ ντια να αρπάξουν το κατεργαζ µενο τεµάχιο και να το εξακοντίσουν προς τη µεριά του χειριστή (44). Η εκτονωτική σφήνα πρέπει να είναι πάντοτε µονταρισµένη κατά τη διάρκεια της λειτουργίας Προφυλακτήρας Ο προφυλακτήρας προστατε ει κατά της ακο σιας επαφής µε το δίσκο και κατά στροβιλιζ µενων ρινισµάτων (45). Ο προφυλακτήρας πρέπει να είναι πάντοτε µονταρισµένος κατά τη διάρκεια της λειτουργίας. Ξ λο προώθησης Το ξ λο προώθησης (46) χρησιµοποιείται σαν προέκταση του δεξιο χεριο και προστατε ει κατά της ακο σιας επαφής µε τον πριον δισκο. Το ξ λο προώθησης πρέπει να χρησιµοποιείται πάντοτε ταν η απ σταση µεταξ πριον δισκου και οριοθέτη παράλληλης κοπής να είναι µικρ τερη απ 120 mm Το ξ λο προώθησης πρέπει να οδηγείται σε γωνία προς την εξωτερική επιφάνεια του πάγκου εργασίας. Εάν δεν απαιτείται το ξ λο προώθησης, µπορείτε να το κρεµάσετε στο συγκρατητή (47). Εάν προκληθεί βλάβη στο ξ λο προώθησης, πρέπει να αντικαταστηθεί. 39

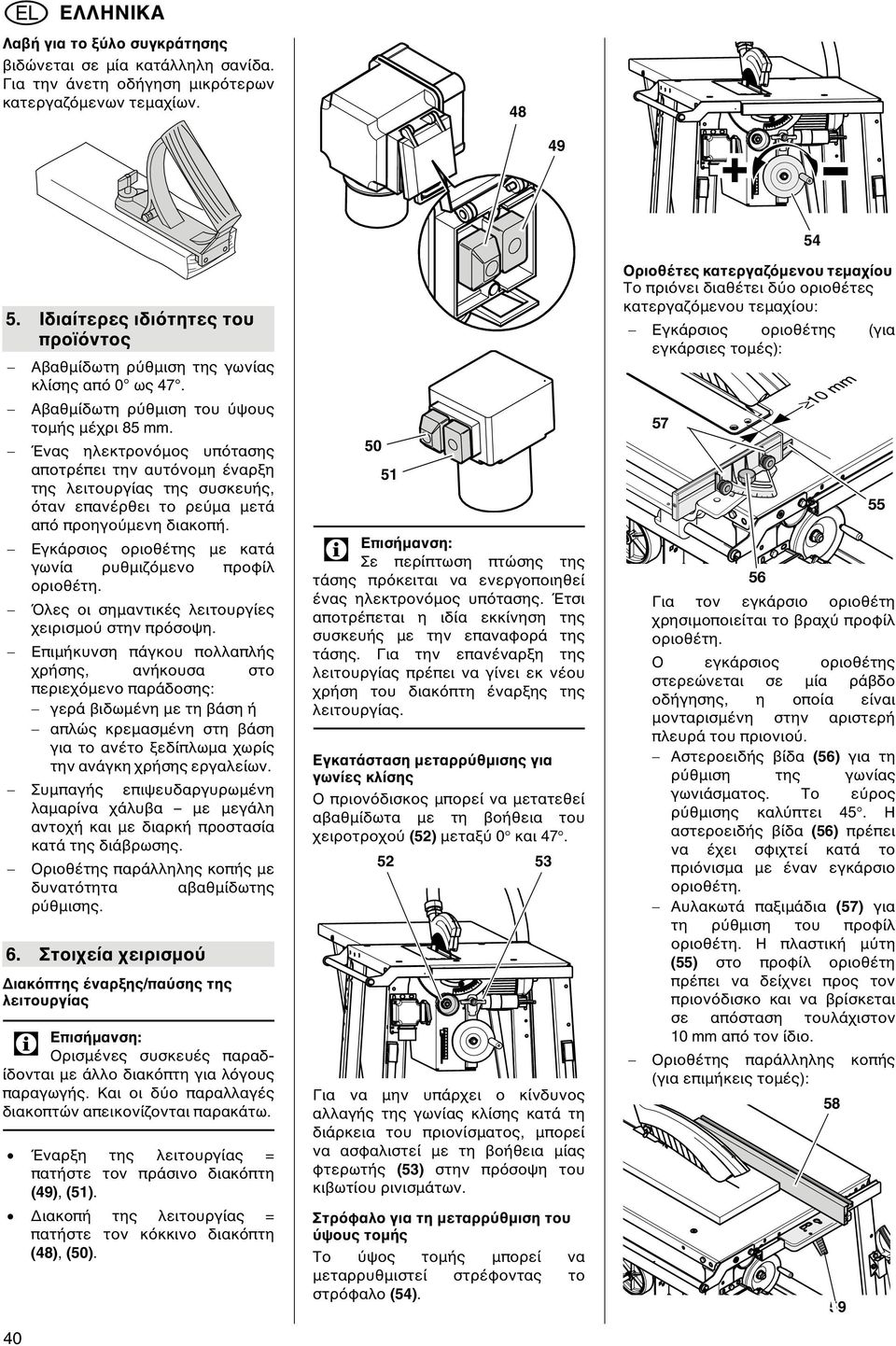

8 Λαβή για το ξ λο συγκράτησης βιδώνεται σε µία κατάλληλη σανίδα. Για την άνετη οδήγηση µικρ τερων κατεργαζ µενων τεµαχίων Ιδιαίτερες ιδι τητες του προϊ ντος 40 Αβαθµίδωτη ρ θµιση της γωνίας κλίσης απ 0 ως 47. Αβαθµίδωτη ρ θµιση του ψους τοµής µέχρι 85 mm. Ένας ηλεκτρον µος υπ τασης αποτρέπει την αυτ νοµη έναρξη της λειτουργίας της συσκευής, ταν επανέρθει το ρε µα µετά απ προηγο µενη διακοπή. Εγκάρσιος οριοθέτης µε κατά γωνία ρυθµιζ µενο προφίλ οριοθέτη. λες οι σηµαντικές λειτουργίες χειρισµο στην πρ σοψη. Επιµήκυνση πάγκου πολλαπλής χρήσης, ανήκουσα στο περιεχ µενο παράδοσης: γερά βιδωµένη µε τη βάση ή απλώς κρεµασµένη στη βάση για το ανέτο ξεδίπλωµα χωρίς την ανάγκη χρήσης εργαλείων. Συµπαγής επιψευδαργυρωµένη λαµαρίνα χάλυβα µε µεγάλη αντοχή και µε διαρκή προστασία κατά της διάβρωσης. Οριοθέτης παράλληλης κοπής µε δυνατ τητα αβαθµίδωτης ρ θµισης. 6. Στοιχεία χειρισµο ιακ πτης έναρξης/πα σης της λειτουργίας 3 Επισήµανση: Ορισµένες συσκευές παραδίδονται µε άλλο διακ πτη για λ γους παραγωγής. Και οι δ ο παραλλαγές διακοπτών απεικονίζονται παρακάτω. Έναρξη της λειτουργίας = πατήστε τον πράσινο διακ πτη (49), (51). ιακοπή της λειτουργίας = πατήστε τον κ κκινο διακ πτη (48), (50) Επισήµανση: Σε περίπτωση πτώσης της τάσης πρ κειται να ενεργοποιηθεί ένας ηλεκτρον µος υπ τασης. Έτσι αποτρέπεται η ιδία εκκίνηση της συσκευής µε την επαναφορά της τάσης. Για την επανέναρξη της λειτουργίας πρέπει να γίνει εκ νέου χρήση του διακ πτη έναρξης της λειτουργίας. Εγκατάσταση µεταρρ θµισης για γωνίες κλίσης Ο πριον δισκος µπορεί να µετατεθεί αβαθµίδωτα µε τη βοήθεια του χειροτροχο (52) µεταξ 0 και Για να µην υπάρχει ο κίνδυνος αλλαγής της γωνίας κλίσης κατά τη διάρκεια του πριονίσµατος, µπορεί να ασφαλιστεί µε τη βοήθεια µίας φτερωτής (53) στην πρ σοψη του κιβωτίου ρινισµάτων. Στρ φαλο για τη µεταρρ θµιση του ψους τοµής Το ψος τοµής µπορεί να µεταρρυθµιστεί στρέφοντας το στρ φαλο (54). Οριοθέτες κατεργαζ µενου τεµαχίου Το πρι νει διαθέτει δ ο οριοθέτες κατεργαζ µενου τεµαχίου: Εγκάρσιος οριοθέτης (για εγκάρσιες τοµές): Για τον εγκάρσιο οριοθέτη χρησιµοποιείται το βραχ προφίλ οριοθέτη. Ο εγκάρσιος οριοθέτης στερεώνεται σε µία ράβδο οδήγησης, η οποία είναι µονταρισµένη στην αριστερή πλευρά του πριονιο. Αστεροειδής βίδα (56) για τη ρ θµιση της γωνίας γωνιάσµατος. Το ε ρος ρ θµισης καλ πτει 45. Η αστεροειδής βίδα (56) πρέπει να έχει σφιχτεί κατά το πρι νισµα µε έναν εγκάρσιο οριοθέτη. Αυλακωτά παξιµάδια (57) για τη ρ θµιση του προφίλ οριοθέτη. Η πλαστική µ τη (55) στο προφίλ οριοθέτη πρέπει να δείχνει προς τον πριον δισκο και να βρίσκεται σε απ σταση τουλάχιστον 10 mm απ τον ίδιο. Οριοθέτης παράλληλης κοπής (για επιµήκεις τοµές): 58 59

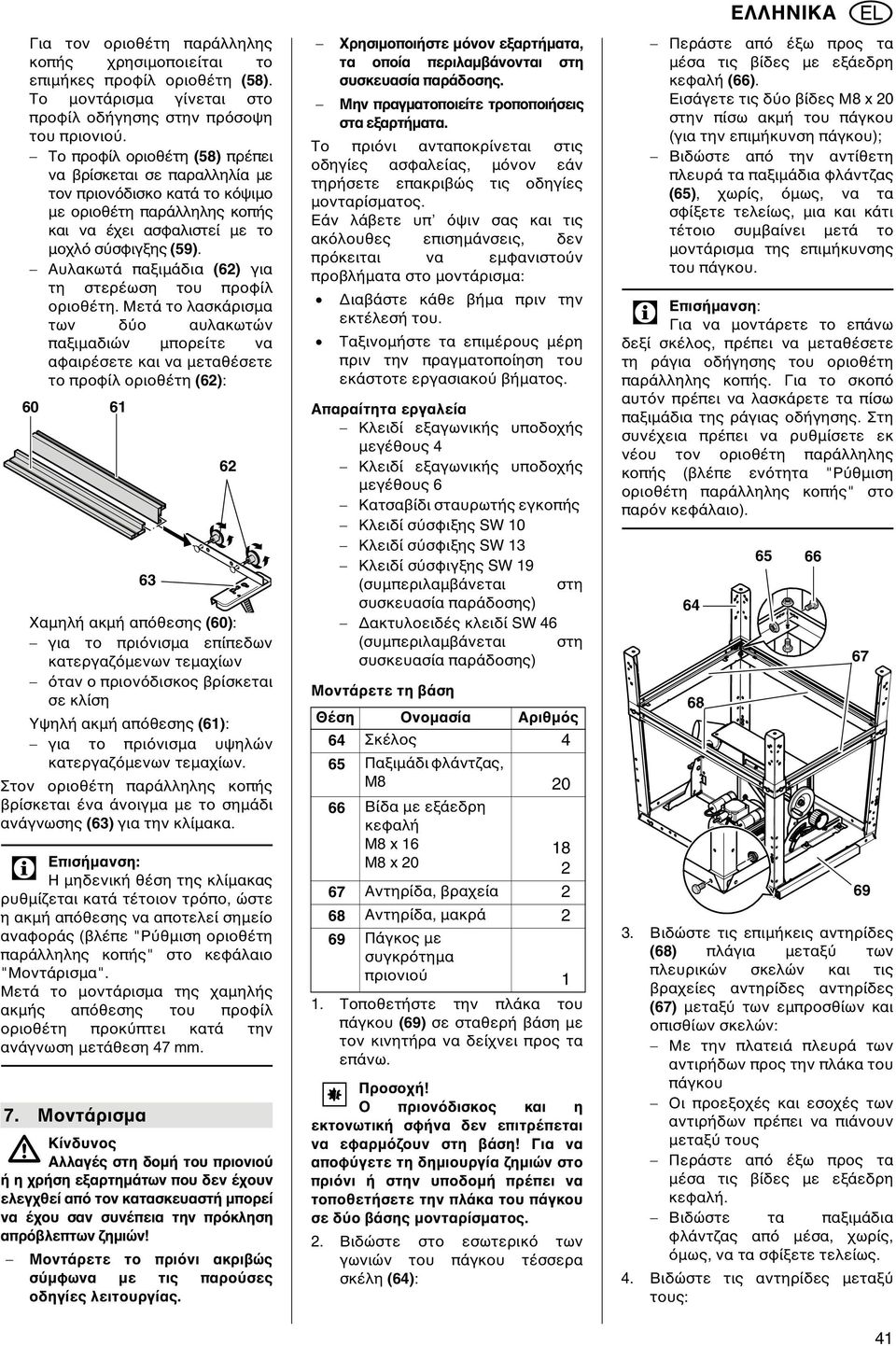

9 Για τον οριοθέτη παράλληλης κοπής χρησιµοποιείται το επιµήκες προφίλ οριοθέτη (58). Το µοντάρισµα γίνεται στο προφίλ οδήγησης στην πρ σοψη του πριονιο. Το προφίλ οριοθέτη (58) πρέπει να βρίσκεται σε παραλληλία µε τον πριον δισκο κατά το κ ψιµο µε οριοθέτη παράλληλης κοπής και να έχει ασφαλιστεί µε το µοχλ σ σφιγξης (59). Αυλακωτά παξιµάδια (62) για τη στερέωση του προφίλ οριοθέτη. Μετά το λασκάρισµα των δ ο αυλακωτών παξιµαδιών µπορείτε να αφαιρέσετε και να µεταθέσετε το προφίλ οριοθέτη (62): Χαµηλή ακµή απ θεσης (60): για το πρι νισµα επίπεδων κατεργαζ µενων τεµαχίων ταν ο πριον δισκος βρίσκεται σε κλίση Υψηλή ακµή απ θεσης (61): για το πρι νισµα υψηλών κατεργαζ µενων τεµαχίων. Στον οριοθέτη παράλληλης κοπής βρίσκεται ένα άνοιγµα µε το σηµάδι ανάγνωσης (63) για την κλίµακα. 3 Επισήµανση: Η µηδενική θέση της κλίµακας ρυθµίζεται κατά τέτοιον τρ πο, ώστε η ακµή απ θεσης να αποτελεί σηµείο αναφοράς (βλέπε "Ρ θµιση οριοθέτη παράλληλης κοπής" στο κεφάλαιο "Μοντάρισµα". Μετά το µοντάρισµα της χαµηλής ακµής απ θεσης του προφίλ οριοθέτη προκ πτει κατά την ανάγνωση µετάθεση 47 mm. 7. Μοντάρισµα A Κίνδυνος Αλλαγές στη δοµή του πριονιο ή η χρήση εξαρτηµάτων που δεν έχουν ελεγχθεί απ τον κατασκευαστή µπορεί να έχου σαν συνέπεια την πρ κληση απρ βλεπτων ζηµιών! Μοντάρετε το πρι νι ακριβώς σ µφωνα µε τις παρο σες οδηγίες λειτουργίας. Χρησιµοποιήστε µ νον εξαρτήµατα, τα οποία περιλαµβάνονται στη συσκευασία παράδοσης. Μην πραγµατοποιείτε τροποποιήσεις στα εξαρτήµατα. Το πρι νι ανταποκρίνεται στις οδηγίες ασφαλείας, µ νον εάν τηρήσετε επακριβώς τις οδηγίες µονταρίσµατος. Εάν λάβετε υπ ψιν σας και τις ακ λουθες επισηµάνσεις, δεν πρ κειται να εµφανιστο ν προβλήµατα στο µοντάρισµα: ιαβάστε κάθε βήµα πριν την εκτέλεσή του. Ταξινοµήστε τα επιµέρους µέρη πριν την πραγµατοποίηση του εκάστοτε εργασιακο βήµατος. Απαραίτητα εργαλεία Κλειδί εξαγωνικής υποδοχής µεγέθους 4 Κλειδί εξαγωνικής υποδοχής µεγέθους 6 Κατσαβίδι σταυρωτής εγκοπής Κλειδί σ σφιξης SW 10 Κλειδί σ σφιξης SW 13 Κλειδί σ σφιγξης SW 19 (συµπεριλαµβάνεται στη συσκευασία παράδοσης) ακτυλοειδές κλειδί SW 46 (συµπεριλαµβάνεται στη συσκευασία παράδοσης) Μοντάρετε τη βάση Θέση Ονοµασία Αριθµ ς 64 Σκέλος 4 65 Παξιµάδι φλάντζας, M Βίδα µε εξάεδρη κεφαλή M8 x 16 M8 x Αντηρίδα, βραχεία 2 68 Αντηρίδα, µακρά 2 69 Πάγκος µε συγκρ τηµα πριονιο 1 1. Τοποθετήστε την πλάκα του πάγκου (69) σε σταθερή βάση µε τον κινητήρα να δείχνει προς τα επάνω. A Προσοχή! Ο πριον δισκος και η εκτονωτική σφήνα δεν επιτρέπεται να εφαρµ ζουν στη βάση! Για να αποφ γετε τη δηµιουργία ζηµιών στο πρι νι ή στην υποδοµή πρέπει να τοποθετήσετε την πλάκα του πάγκου σε δ ο βάσης µονταρίσµατος. 2. Βιδώστε στο εσωτερικ των γωνιών του πάγκου τέσσερα σκέλη (64): Περάστε απ έξω προς τα µέσα τις βίδες µε εξάεδρη κεφαλή (66). Εισάγετε τις δ ο βίδες Μ8 x 20 στην πίσω ακµή του πάγκου (για την επιµήκυνση πάγκου); Βιδώστε απ την αντίθετη πλευρά τα παξιµάδια φλάντζας (65), χωρίς, µως, να τα σφίξετε τελείως, µια και κάτι τέτοιο συµβαίνει µετά το µοντάρισµα της επιµήκυνσης του πάγκου. 3 Επισήµανση: Για να µοντάρετε το επάνω δεξί σκέλος, πρέπει να µεταθέσετε τη ράγια οδήγησης του οριοθέτη παράλληλης κοπής. Για το σκοπ αυτ ν πρέπει να λασκάρετε τα πίσω παξιµάδια της ράγιας οδήγησης. Στη συνέχεια πρέπει να ρυθµίσετε εκ νέου τον οριοθέτη παράλληλης κοπής (βλέπε εν τητα "Ρ θµιση οριοθέτη παράλληλης κοπής" στο παρ ν κεφάλαιο) Βιδώστε τις επιµήκεις αντηρίδες (68) πλάγια µεταξ των πλευρικών σκελών και τις βραχείες αντηρίδες αντηρίδες (67) µεταξ των εµπροσθίων και οπισθίων σκελών: Με την πλατειά πλευρά των αντιρήδων προς την πλάκα του πάγκου Οι προεξοχές και εσοχές των αντιρήδων πρέπει να πιάνουν µεταξ τους Περάστε απ έξω προς τα µέσα τις βίδες µε εξάεδρη κεφαλή. Βιδώστε τα παξιµάδια φλάντζας απ µέσα, χωρίς, µως, να τα σφίξετε τελείως. 4. Βιδώστε τις αντηρίδες µεταξ τους: 41

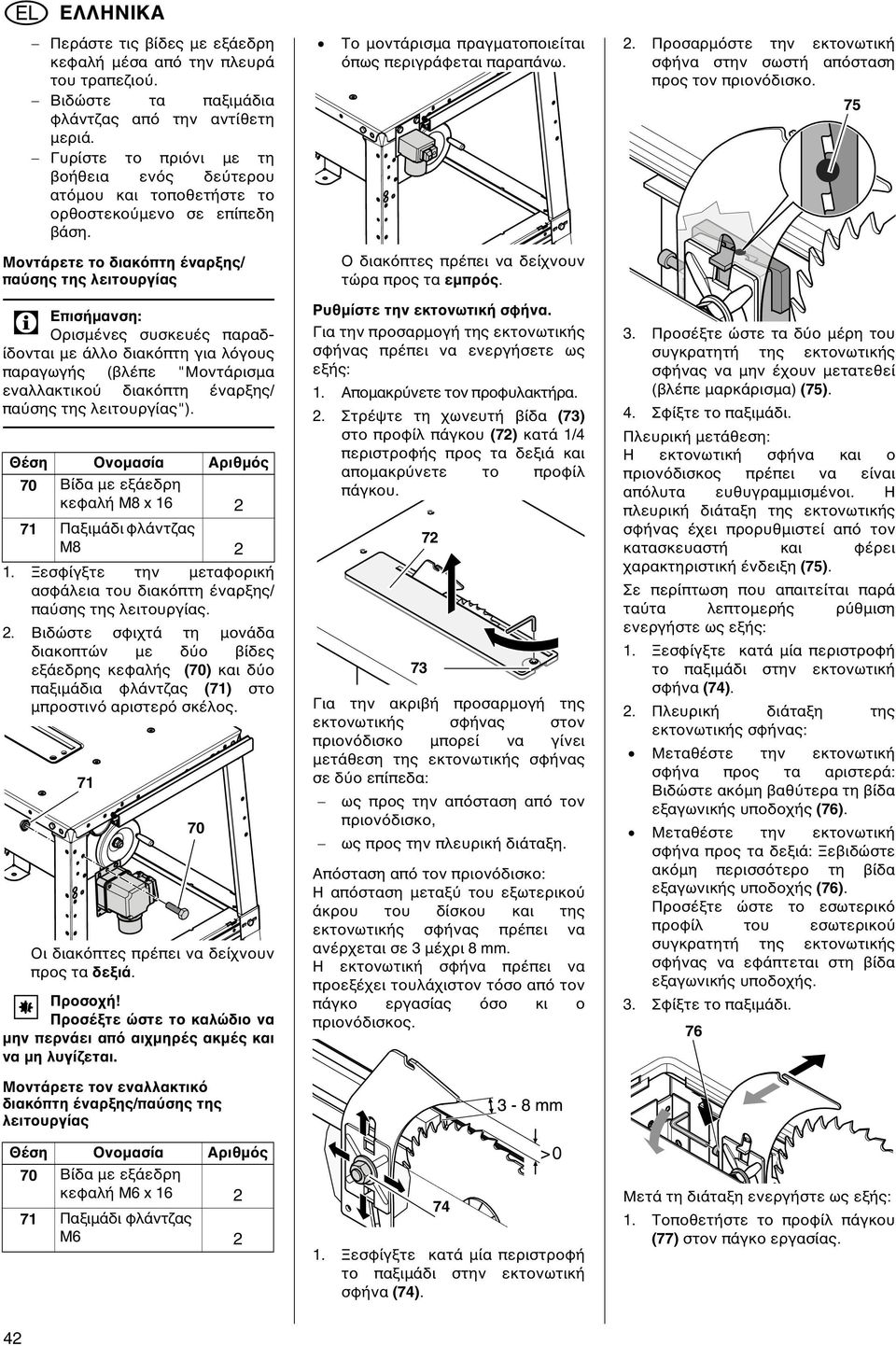

10 Περάστε τις βίδες µε εξάεδρη κεφαλή µέσα απ την πλευρά του τραπεζιο. Βιδώστε τα παξιµάδια φλάντζας απ την αντίθετη µεριά. Γυρίστε το πρι νι µε τη βοήθεια εν ς δε τερου ατ µου και τοποθετήστε το ορθοστεκο µενο σε επίπεδη βάση. Μοντάρετε το διακ πτη έναρξης/ πα σης της λειτουργίας 3 Επισήµανση: Ορισµένες συσκευές παραδίδονται µε άλλο διακ πτη για λ γους παραγωγής (βλέπε "Μοντάρισµα εναλλακτικο διακ πτη έναρξης/ πα σης της λειτουργίας"). Θέση Ονοµασία Αριθµ ς 70 Βίδα µε εξάεδρη κεφαλή M8 x Παξιµάδι φλάντζας M Ξεσφίγξτε την µεταφορική ασφάλεια του διακ πτη έναρξης/ πα σης της λειτουργίας. 2. Βιδώστε σφιχτά τη µονάδα διακοπτών µε δ ο βίδες εξάεδρης κεφαλής (70) και δ ο παξιµάδια φλάντζας (71) στο µπροστιν αριστερ σκέλος Οι διακ πτες πρέπει να δείχνουν προς τα δεξιά. A Προσοχή! Προσέξτε ώστε το καλώδιο να µην περνάει απ αιχµηρές ακµές και να µη λυγίζεται. Μοντάρετε τον εναλλακτικ διακ πτη έναρξης/πα σης της λειτουργίας Θέση Ονοµασία Αριθµ ς 70 Βίδα µε εξάεδρη κεφαλή M6 x Παξιµάδι φλάντζας M6 2 Το µοντάρισµα πραγµατοποιείται πως περιγράφεται παραπάνω. Ο διακ πτες πρέπει να δείχνουν τώρα προς τα εµπρ ς. Ρυθµίστε την εκτονωτική σφήνα. Για την προσαρµογή της εκτονωτικής σφήνας πρέπει να ενεργήσετε ως εξής: 1. Αποµακρ νετε τον προφυλακτήρα. 2. Στρέψτε τη χωνευτή βίδα (73) στο προφίλ πάγκου (72) κατά 1/4 περιστροφής προς τα δεξιά και αποµακρ νετε το προφίλ πάγκου. Για την ακριβή προσαρµογή της εκτονωτικής σφήνας στον πριον δισκο µπορεί να γίνει µετάθεση της εκτονωτικής σφήνας σε δ ο επίπεδα: ως προς την απ σταση απ τον πριον δισκο, ως προς την πλευρική διάταξη. Απ σταση απ τον πριον δισκο: Η απ σταση µεταξ του εξωτερικο άκρου του δίσκου και της εκτονωτικής σφήνας πρέπει να ανέρχεται σε 3 µέχρι 8 mm. Η εκτονωτική σφήνα πρέπει να προεξέχει τουλάχιστον τ σο απ τον πάγκο εργασίας σο κι ο πριον δισκος Ξεσφίγξτε κατά µία περιστροφή το παξιµάδι στην εκτονωτική σφήνα (74). 2. Προσαρµ στε την εκτονωτική σφήνα στην σωστή απ σταση προς τον πριον δισκο. 3. Προσέξτε ώστε τα δ ο µέρη του συγκρατητή της εκτονωτικής σφήνας να µην έχουν µετατεθεί (βλέπε µαρκάρισµα) (75). 4. Σφίξτε το παξιµάδι. Πλευρική µετάθεση: Η εκτονωτική σφήνα και ο πριον δισκος πρέπει να είναι απ λυτα ευθυγραµµισµένοι. Η πλευρική διάταξη της εκτονωτικής σφήνας έχει προρυθµιστεί απ τον κατασκευαστή και φέρει χαρακτηριστική ένδειξη (75). Σε περίπτωση που απαιτείται παρά τα τα λεπτοµερής ρ θµιση ενεργήστε ως εξής: 1. Ξεσφίγξτε κατά µία περιστροφή το παξιµάδι στην εκτονωτική σφήνα (74). 2. Πλευρική διάταξη της εκτονωτικής σφήνας: Μεταθέστε την εκτονωτική σφήνα προς τα αριστερά: Βιδώστε ακ µη βαθ τερα τη βίδα εξαγωνικής υποδοχής (76). Μεταθέστε την εκτονωτική σφήνα προς τα δεξιά: Ξεβιδώστε ακ µη περισσ τερο τη βίδα εξαγωνικής υποδοχής (76). Προσέξτε ώστε το εσωτερικ προφίλ του εσωτερικο συγκρατητή της εκτονωτικής σφήνας να εφάπτεται στη βίδα εξαγωνικής υποδοχής. 3. Σφίξτε το παξιµάδι Μετά τη διάταξη ενεργήστε ως εξής: 1. Τοποθετήστε το προφίλ πάγκου (77) στον πάγκο εργασίας. 42

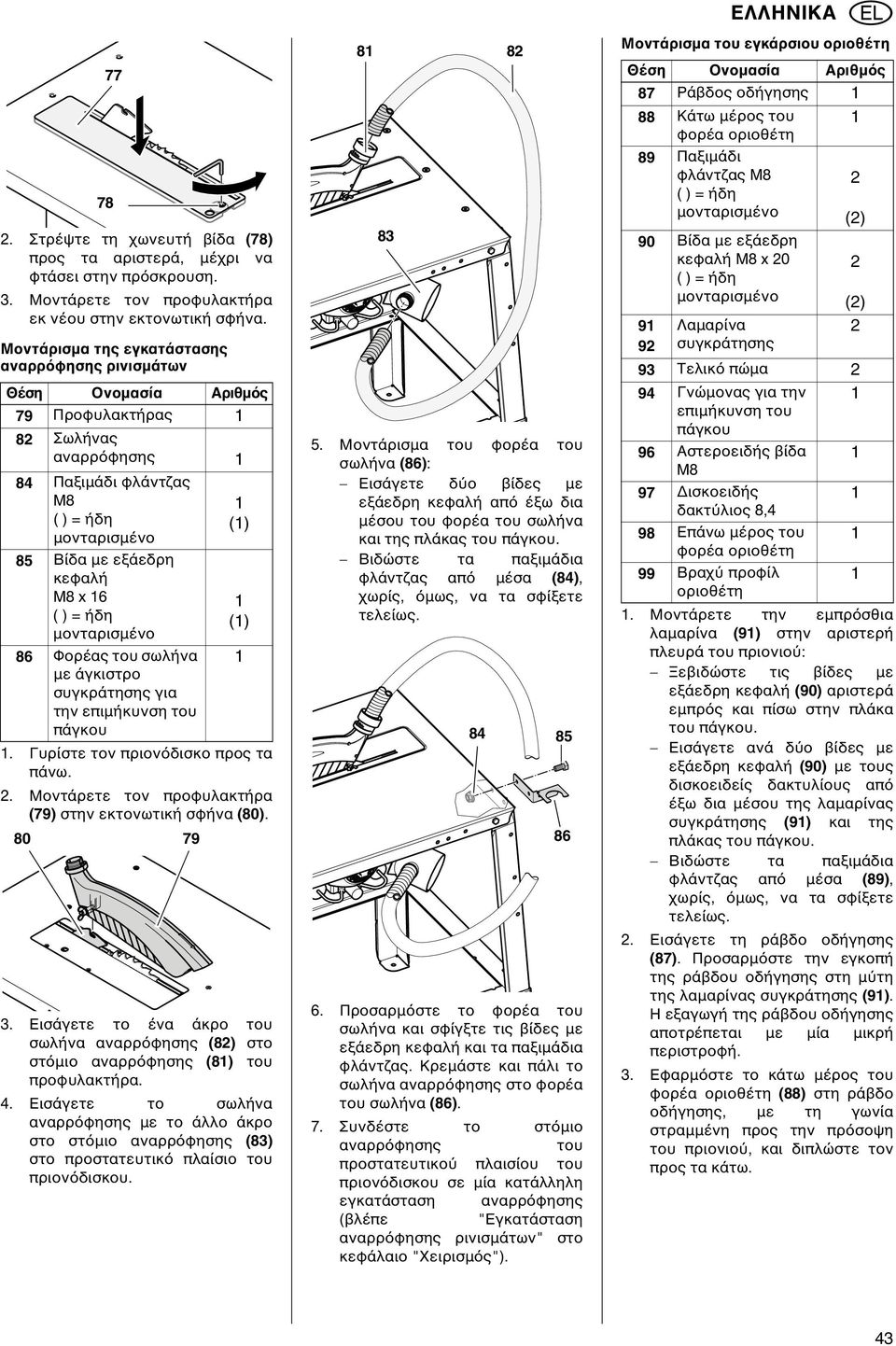

11 Στρέψτε τη χωνευτή βίδα (78) προς τα αριστερά, µέχρι να φτάσει στην πρ σκρουση. 3. Μοντάρετε τον προφυλακτήρα εκ νέου στην εκτονωτική σφήνα. Μοντάρισµα της εγκατάστασης αναρρ φησης ρινισµάτων Θέση Ονοµασία Αριθµ ς 79 Προφυλακτήρας 1 82 Σωλήνας αναρρ φησης 1 84 Παξιµάδι φλάντζας M8 ( ) = ήδη µονταρισµένο 85 Βίδα µε εξάεδρη κεφαλή M8 x 16 ( ) = ήδη µονταρισµένο 86 Φορέας του σωλήνα µε άγκιστρο συγκράτησης για την επιµήκυνση του πάγκου 1 (1) 1 (1) 1. Γυρίστε τον πριον δισκο προς τα πάνω. 2. Μοντάρετε τον προφυλακτήρα (79) στην εκτονωτική σφήνα (80) Εισάγετε το ένα άκρο του σωλήνα αναρρ φησης (82) στο στ µιο αναρρ φησης (81) του προφυλακτήρα. 4. Εισάγετε το σωλήνα αναρρ φησης µε το άλλο άκρο στο στ µιο αναρρ φησης (83) στο προστατευτικ πλαίσιο του πριον δισκου Μοντάρισµα του φορέα του σωλήνα (86): Εισάγετε δ ο βίδες µε εξάεδρη κεφαλή απ έξω δια µέσου του φορέα του σωλήνα και της πλάκας του πάγκου. Βιδώστε τα παξιµάδια φλάντζας απ µέσα (84), χωρίς, µως, να τα σφίξετε τελείως Προσαρµ στε το φορέα του σωλήνα και σφίγξτε τις βίδες µε εξάεδρη κεφαλή και τα παξιµάδια φλάντζας. Κρεµάστε και πάλι το σωλήνα αναρρ φησης στο φορέα του σωλήνα (86). 7. Συνδέστε το στ µιο αναρρ φησης του προστατευτικο πλαισίου του πριον δισκου σε µία κατάλληλη εγκατάσταση αναρρ φησης (βλέπε "Εγκατάσταση αναρρ φησης ρινισµάτων" στο κεφάλαιο "Χειρισµ ς"). Μοντάρισµα του εγκάρσιου οριοθέτη Θέση Ονοµασία Αριθµ ς 87 Ράβδος οδήγησης 1 88 Κάτω µέρος του φορέα οριοθέτη 89 Παξιµάδι φλάντζας M8 ( ) = ήδη µονταρισµένο 90 Βίδα µε εξάεδρη κεφαλή M8 x 20 ( ) = ήδη µονταρισµένο Λαµαρίνα συγκράτησης 1. Μοντάρετε την εµπρ σθια λαµαρίνα (91) στην αριστερή πλευρά του πριονιο : Ξεβιδώστε τις βίδες µε εξάεδρη κεφαλή (90) αριστερά εµπρ ς και πίσω στην πλάκα του πάγκου. Εισάγετε ανά δ ο βίδες µε εξάεδρη κεφαλή (90) µε τους δισκοειδείς δακτυλίους απ έξω δια µέσου της λαµαρίνας συγκράτησης (91) και της πλάκας του πάγκου. Βιδώστε τα παξιµάδια φλάντζας απ µέσα (89), χωρίς, µως, να τα σφίξετε τελείως. 2. Εισάγετε τη ράβδο οδήγησης (87). Προσαρµ στε την εγκοπή της ράβδου οδήγησης στη µ τη της λαµαρίνας συγκράτησης (91). Η εξαγωγή της ράβδου οδήγησης αποτρέπεται µε µία µικρή περιστροφή. 3. Εφαρµ στε το κάτω µέρος του φορέα οριοθέτη (88) στη ράβδο οδήγησης, µε τη γωνία στραµµένη προς την πρ σοψη του πριονιο, και διπλώστε τον προς τα κάτω. 1 2 (2) 2 (2) 2 93 Τελικ πώµα 2 94 Γνώµονας για την 1 επιµήκυνση του πάγκου 96 Αστεροειδής βίδα 1 M8 97 ισκοειδής 1 δακτ λιος 8,4 98 Επάνω µέρος του 1 φορέα οριοθέτη 99 Βραχ προφίλ οριοθέτη 1 43

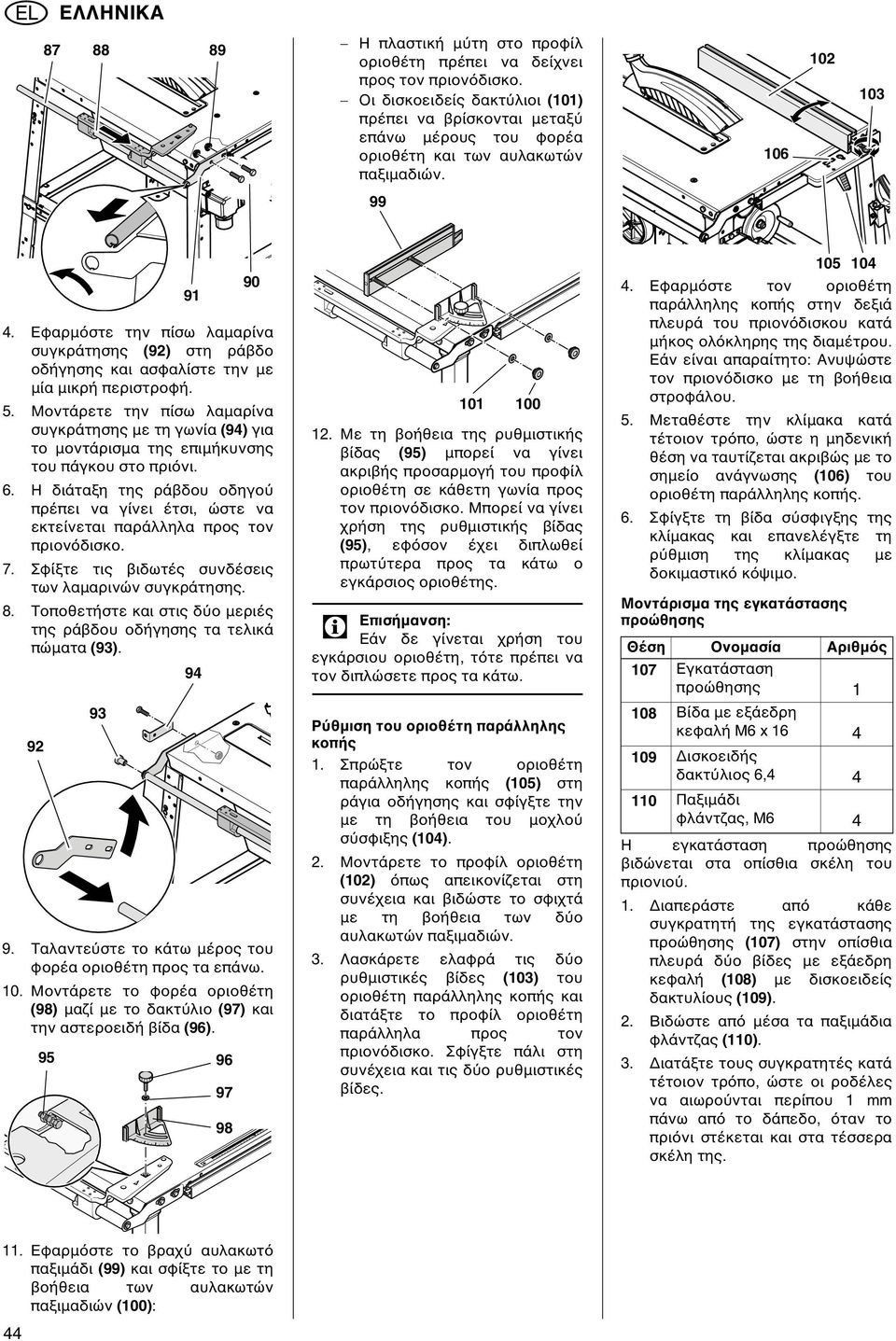

12 Η πλαστική µ τη στο προφίλ οριοθέτη πρέπει να δείχνει προς τον πριον δισκο. Οι δισκοειδείς δακτ λιοι (101) πρέπει να βρίσκονται µεταξ επάνω µέρους του φορέα οριοθέτη και των αυλακωτών παξιµαδιών Εφαρµ στε την πίσω λαµαρίνα συγκράτησης (92) στη ράβδο οδήγησης και ασφαλίστε την µε µία µικρή περιστροφή. 5. Μοντάρετε την πίσω λαµαρίνα συγκράτησης µε τη γωνία (94) για το µοντάρισµα της επιµήκυνσης του πάγκου στο πρι νι. 6. Η διάταξη της ράβδου οδηγο πρέπει να γίνει έτσι, ώστε να εκτείνεται παράλληλα προς τον πριον δισκο. 7. Σφίξτε τις βιδωτές συνδέσεις των λαµαρινών συγκράτησης. 8. Τοποθετήστε και στις δ ο µεριές της ράβδου οδήγησης τα τελικά πώµατα (93) Ταλαντε στε το κάτω µέρος του φορέα οριοθέτη προς τα επάνω. 10. Μοντάρετε το φορέα οριοθέτη (98) µαζί µε το δακτ λιο (97) και την αστεροειδή βίδα (96) Με τη βοήθεια της ρυθµιστικής βίδας (95) µπορεί να γίνει ακριβής προσαρµογή του προφίλ οριοθέτη σε κάθετη γωνία προς τον πριον δισκο. Μπορεί να γίνει χρήση της ρυθµιστικής βίδας (95), εφ σον έχει διπλωθεί πρωτ τερα προς τα κάτω ο εγκάρσιος οριοθέτης. 3 Επισήµανση: Εάν δε γίνεται χρήση του εγκάρσιου οριοθέτη, τ τε πρέπει να τον διπλώσετε προς τα κάτω. Ρ θµιση του οριοθέτη παράλληλης κοπής 1. Σπρώξτε τον οριοθέτη παράλληλης κοπής (105) στη ράγια οδήγησης και σφίγξτε την µε τη βοήθεια του µοχλο σ σφιξης (104). 2. Μοντάρετε το προφίλ οριοθέτη (102) πως απεικονίζεται στη συνέχεια και βιδώστε το σφιχτά µε τη βοήθεια των δ ο αυλακωτών παξιµαδιών. 3. Λασκάρετε ελαφρά τις δ ο ρυθµιστικές βίδες (103) του οριοθέτη παράλληλης κοπής και διατάξτε το προφίλ οριοθέτη παράλληλα προς τον πριον δισκο. Σφίγξτε πάλι στη συνέχεια και τις δ ο ρυθµιστικές βίδες Εφαρµ στε τον οριοθέτη παράλληλης κοπής στην δεξιά πλευρά του πριον δισκου κατά µήκος ολ κληρης της διαµέτρου. Εάν είναι απαραίτητο: Ανυψώστε τον πριον δισκο µε τη βοήθεια στροφάλου. 5. Μεταθέστε την κλίµακα κατά τέτοιον τρ πο, ώστε η µηδενική θέση να ταυτίζεται ακριβώς µε το σηµείο ανάγνωσης (106) του οριοθέτη παράλληλης κοπής. 6. Σφίγξτε τη βίδα σ σφιγξης της κλίµακας και επανελέγξτε τη ρ θµιση της κλίµακας µε δοκιµαστικ κ ψιµο. Μοντάρισµα της εγκατάστασης προώθησης 104 Θέση Ονοµασία Αριθµ ς 107 Εγκατάσταση προώθησης Βίδα µε εξάεδρη κεφαλή M6 x ισκοειδής δακτ λιος 6, Παξιµάδι φλάντζας, M6 4 Η εγκατάσταση προώθησης βιδώνεται στα οπίσθια σκέλη του πριονιο. 1. ιαπεράστε απ κάθε συγκρατητή της εγκατάστασης προώθησης (107) στην οπίσθια πλευρά δ ο βίδες µε εξάεδρη κεφαλή (108) µε δισκοειδείς δακτυλίους (109). 2. Βιδώστε απ µέσα τα παξιµάδια φλάντζας (110). 3. ιατάξτε τους συγκρατητές κατά τέτοιον τρ πο, ώστε οι ροδέλες να αιωρο νται περίπου 1 mm πάνω απ το δάπεδο, ταν το πρι νι στέκεται και στα τέσσερα σκέλη της. 11. Εφαρµ στε το βραχ αυλακωτ παξιµάδι (99) και σφίξτε το µε τη βοήθεια των αυλακωτών παξιµαδιών (100): 44

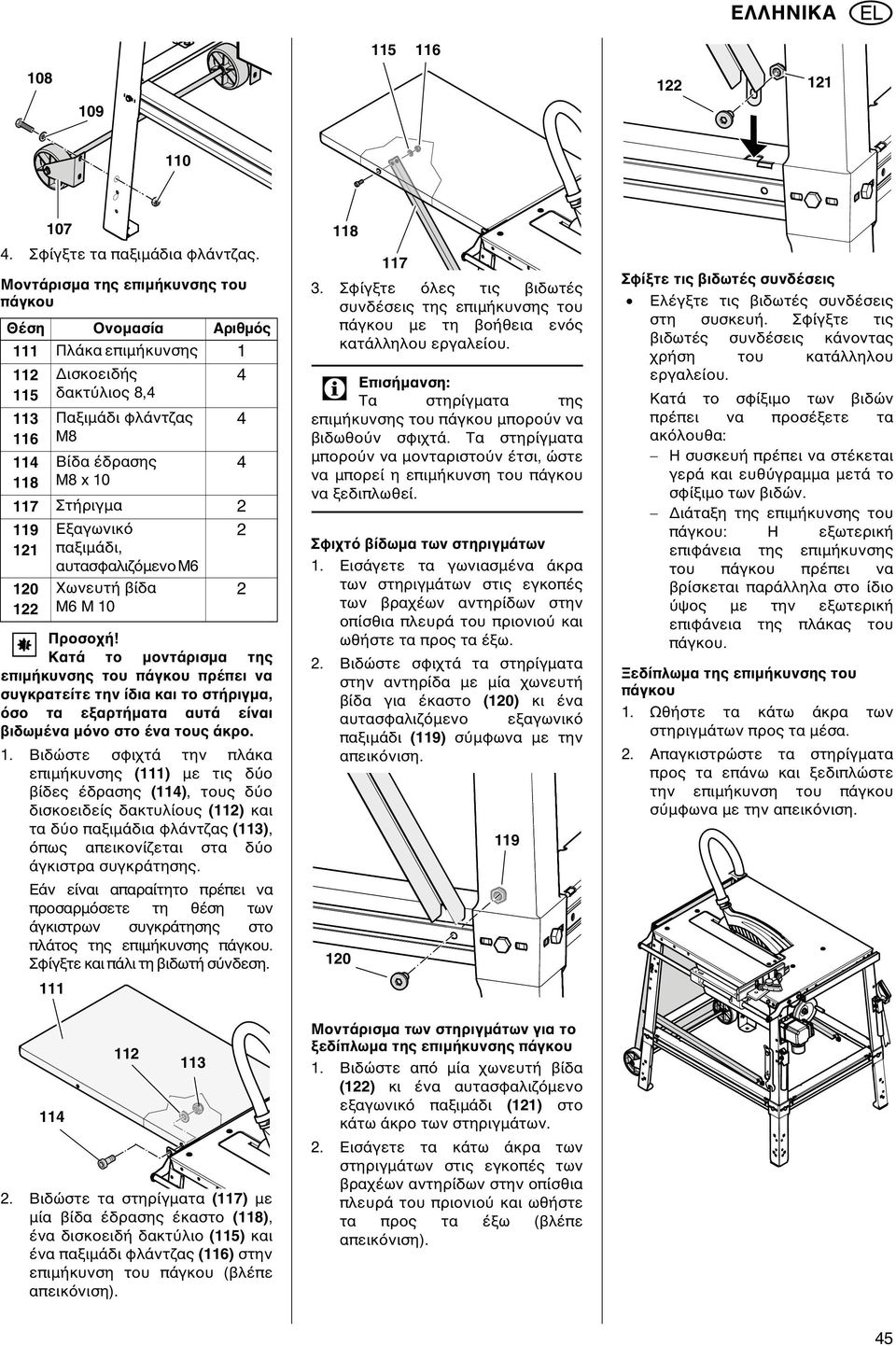

13 Σφίγξτε τα παξιµάδια φλάντζας. Μοντάρισµα της επιµήκυνσης του πάγκου Θέση Ονοµασία Αριθµ ς 111 Πλάκα επιµήκυνσης ισκοειδής δακτ λιος 8,4 Παξιµάδι φλάντζας M8 Βίδα έδρασης M8 x Στήριγµα Εξαγωνικ παξιµάδι, αυτασφαλιζ µενο M A Προσοχή! Κατά το µοντάρισµα της επιµήκυνσης του πάγκου πρέπει να συγκρατείτε την ίδια και το στήριγµα, σο τα εξαρτήµατα αυτά είναι βιδωµένα µ νο στο ένα τους άκρο. 1. Βιδώστε σφιχτά την πλάκα επιµήκυνσης (111) µε τις δ ο βίδες έδρασης (114), τους δ ο δισκοειδείς δακτυλίους (112) και τα δ ο παξιµάδια φλάντζας (113), πως απεικονίζεται στα δ ο άγκιστρα συγκράτησης. Εάν είναι απαραίτητο πρέπει να προσαρµ σετε τη θέση των άγκιστρων συγκράτησης στο πλάτος της επιµήκυνσης πάγκου. Σφίγξτε και πάλι τη βιδωτή σ νδεση Χωνευτή βίδα M6 M Βιδώστε τα στηρίγµατα (117) µε µία βίδα έδρασης έκαστο (118), ένα δισκοειδή δακτ λιο (115) και ένα παξιµάδι φλάντζας (116) στην επιµήκυνση του πάγκου (βλέπε απεικ νιση) Σφίγξτε λες τις βιδωτές συνδέσεις της επιµήκυνσης του πάγκου µε τη βοήθεια εν ς κατάλληλου εργαλείου. 3 Επισήµανση: Τα στηρίγµατα της επιµήκυνσης του πάγκου µπορο ν να βιδωθο ν σφιχτά. Τα στηρίγµατα µπορο ν να µονταριστο ν έτσι, ώστε να µπορεί η επιµήκυνση του πάγκου να ξεδιπλωθεί. Σφιχτ βίδωµα των στηριγµάτων 1. Εισάγετε τα γωνιασµένα άκρα των στηριγµάτων στις εγκοπές των βραχέων αντηρίδων στην οπίσθια πλευρά του πριονιο και ωθήστε τα προς τα έξω. 2. Βιδώστε σφιχτά τα στηρίγµατα στην αντηρίδα µε µία χωνευτή βίδα για έκαστο (120) κι ένα αυτασφαλιζ µενο εξαγωνικ παξιµάδι (119) σ µφωνα µε την απεικ νιση Μοντάρισµα των στηριγµάτων για το ξεδίπλωµα της επιµήκυνσης πάγκου 1. Βιδώστε απ µία χωνευτή βίδα (122) κι ένα αυτασφαλιζ µενο εξαγωνικ παξιµάδι (121) στο κάτω άκρο των στηριγµάτων. 2. Εισάγετε τα κάτω άκρα των στηριγµάτων στις εγκοπές των βραχέων αντηρίδων στην οπίσθια πλευρά του πριονιο και ωθήστε τα προς τα έξω (βλέπε απεικ νιση). Σφίξτε τις βιδωτές συνδέσεις Ελέγξτε τις βιδωτές συνδέσεις στη συσκευή. Σφίγξτε τις βιδωτές συνδέσεις κάνοντας χρήση του κατάλληλου εργαλείου. Κατά το σφίξιµο των βιδών πρέπει να προσέξετε τα ακ λουθα: Η συσκευή πρέπει να στέκεται γερά και ευθ γραµµα µετά το σφίξιµο των βιδών. ιάταξη της επιµήκυνσης του πάγκου: Η εξωτερική επιφάνεια της επιµήκυνσης του πάγκου πρέπει να βρίσκεται παράλληλα στο ίδιο ψος µε την εξωτερική επιφάνεια της πλάκας του πάγκου. Ξεδίπλωµα της επιµήκυνσης του πάγκου 1. Ωθήστε τα κάτω άκρα των στηριγµάτων προς τα µέσα. 2. Απαγκιστρώστε τα στηρίγµατα προς τα επάνω και ξεδιπλώστε την επιµήκυνση του πάγκου σ µφωνα µε την απεικ νιση. 45

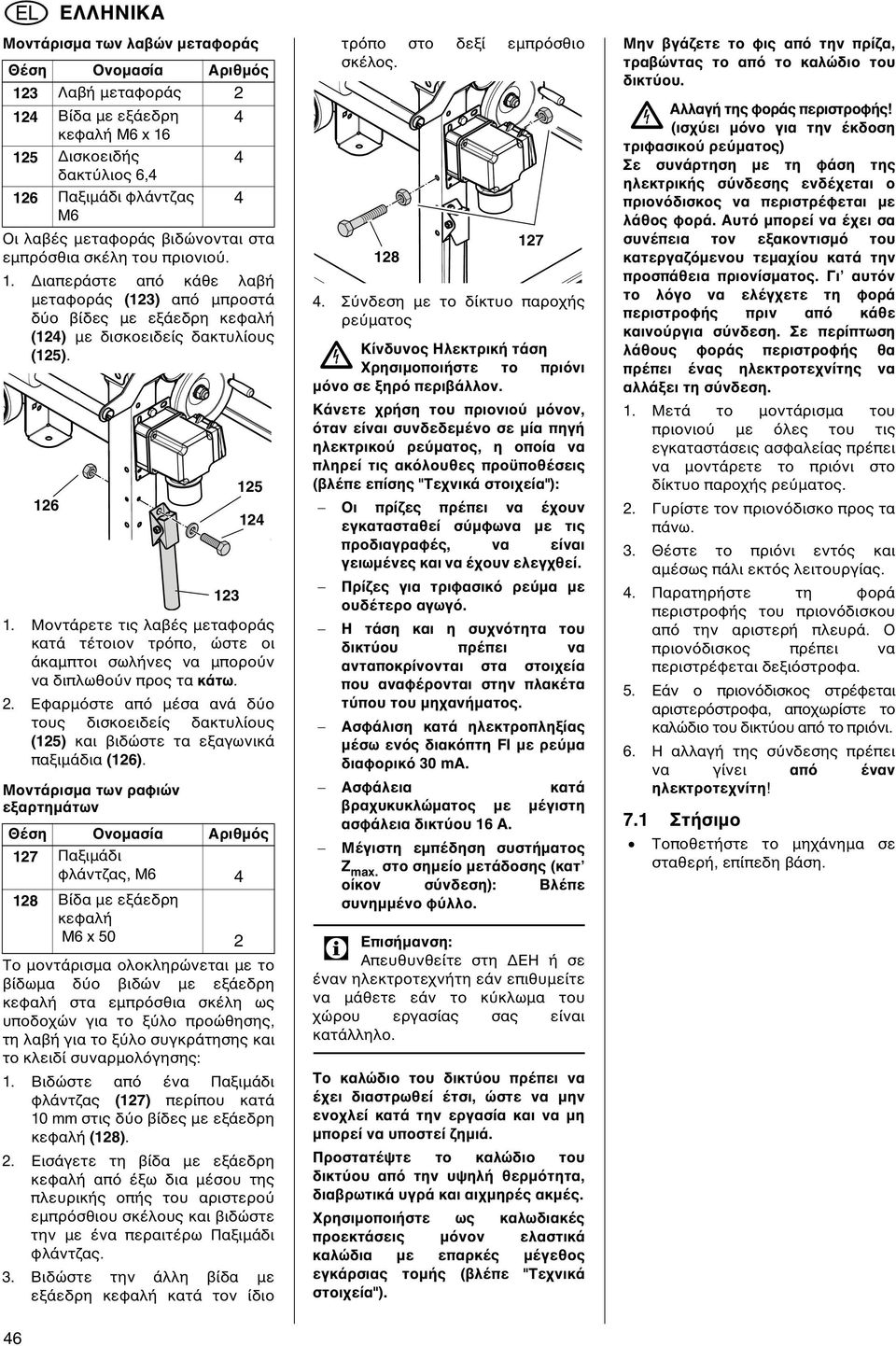

14 46 Μοντάρισµα των λαβών µεταφοράς Θέση Ονοµασία Αριθµ ς 123 Λαβή µεταφοράς Βίδα µε εξάεδρη κεφαλή M6 x ισκοειδής δακτ λιος 6,4 126 Παξιµάδι φλάντζας M6 Οι λαβές µεταφοράς βιδώνονται στα εµπρ σθια σκέλη του πριονιο. 1. ιαπεράστε απ κάθε λαβή µεταφοράς (123) απ µπροστά δ ο βίδες µε εξάεδρη κεφαλή (124) µε δισκοειδείς δακτυλίους (125) Μοντάρετε τις λαβές µεταφοράς κατά τέτοιον τρ πο, ώστε οι άκαµπτοι σωλήνες να µπορο ν να διπλωθο ν προς τα κάτω. 2. Εφαρµ στε απ µέσα ανά δ ο τους δισκοειδείς δακτυλίους (125) και βιδώστε τα εξαγωνικά παξιµάδια (126). Μοντάρισµα των ραφιών εξαρτηµάτων Το µοντάρισµα ολοκληρώνεται µε το βίδωµα δ ο βιδών µε εξάεδρη κεφαλή στα εµπρ σθια σκέλη ως υποδοχών για το ξ λο προώθησης, τη λαβή για το ξ λο συγκράτησης και το κλειδί συναρµολ γησης: 1. Βιδώστε απ ένα Παξιµάδι φλάντζας (127) περίπου κατά 10 mm στις δ ο βίδες µε εξάεδρη κεφαλή (128). 2. Εισάγετε τη βίδα µε εξάεδρη κεφαλή απ έξω δια µέσου της πλευρικής οπής του αριστερο εµπρ σθιου σκέλους και βιδώστε την µε ένα περαιτέρω Παξιµάδι φλάντζας. 3. Βιδώστε την άλλη βίδα µε εξάεδρη κεφαλή κατά τον ίδιο Θέση Ονοµασία Αριθµ ς 127 Παξιµάδι φλάντζας, M Βίδα µε εξάεδρη κεφαλή M6 x τρ πο στο δεξί εµπρ σθιο σκέλος. 4. Σ νδεση µε το δίκτυο παροχής ρε µατος B Κίνδυνος Ηλεκτρική τάση Χρησιµοποιήστε το πρι νι µ νο σε ξηρ περιβάλλον. Κάνετε χρήση του πριονιο µ νον, ταν είναι συνδεδεµένο σε µία πηγή ηλεκτρικο ρε µατος, η οποία να πληρεί τις ακ λουθες προϋποθέσεις (βλέπε επίσης "Τεχνικά στοιχεία"): Οι πρίζες πρέπει να έχουν εγκατασταθεί σ µφωνα µε τις προδιαγραφές, να είναι γειωµένες και να έχουν ελεγχθεί. Πρίζες για τριφασικ ρε µα µε ουδέτερο αγωγ. Η τάση και η συχν τητα του δικτ ου πρέπει να ανταποκρίνονται στα στοιχεία που αναφέρονται στην πλακέτα τ που του µηχανήµατος. Ασφάλιση κατά ηλεκτροπληξίας µέσω εν ς διακ πτη FI µε ρε µα διαφορικ 30 ma. Ασφάλεια κατά βραχυκυκλώµατος µε µέγιστη ασφάλεια δικτ ου 16 A Μέγιστη εµπέδηση συστήµατος Z max. στο σηµείο µετάδοσης (κατ οίκον σ νδεση): Βλέπε συνηµµένο φ λλο. 3 Επισήµανση: Απευθυνθείτε στη ΕΗ ή σε έναν ηλεκτροτεχνήτη εάν επιθυµείτε να µάθετε εάν το κ κλωµα του χώρου εργασίας σας είναι κατάλληλο. Το καλώδιο του δικτ ου πρέπει να έχει διαστρωθεί έτσι, ώστε να µην ενοχλεί κατά την εργασία και να µη µπορεί να υποστεί ζηµιά. Προστατέψτε το καλώδιο του δικτ ου απ την υψηλή θερµ τητα, διαβρωτικά υγρά και αιχµηρές ακµές. Χρησιµοποιήστε ως καλωδιακές προεκτάσεις µ νον ελαστικά καλώδια µε επαρκές µέγεθος εγκάρσιας τοµής (βλέπε "Τεχνικά στοιχεία"). Μην βγάζετε το φις απ την πρίζα, τραβώντας το απ το καλώδιο του δικτ ου. B Αλλαγή της φοράς περιστροφής! (ισχ ει µ νο για την έκδοση τριφασικο ρε µατος) Σε συνάρτηση µε τη φάση της ηλεκτρικής σ νδεσης ενδέχεται ο πριον δισκος να περιστρέφεται µε λάθος φορά. Αυτ µπορεί να έχει σα συνέπεια τον εξακοντισµ του κατεργαζ µενου τεµαχίου κατά την προσπάθεια πριονίσµατος. Γι αυτ ν το λ γο να ελέγχετε τη φορά περιστροφής πριν απ κάθε καινο ργια σ νδεση. Σε περίπτωση λάθους φοράς περιστροφής θα πρέπει ένας ηλεκτροτεχνίτης να αλλάξει τη σ νδεση. 1. Μετά το µοντάρισµα του πριονιο µε λες του τις εγκαταστάσεις ασφαλείας πρέπει να µοντάρετε το πρι νι στο δίκτυο παροχής ρε µατος. 2. Γυρίστε τον πριον δισκο προς τα πάνω. 3. Θέστε το πρι νι εντ ς και αµέσως πάλι εκτ ς λειτουργίας. 4. Παρατηρήστε τη φορά περιστροφής του πριον δισκου απ την αριστερή πλευρά. Ο πριον δισκος πρέπει να περιστρέφεται δεξι στροφα. 5. Εάν ο πριον δισκος στρέφεται αριστερ στροφα, αποχωρίστε το καλώδιο του δικτ ου απ το πρι νι. 6. Η αλλαγή της σ νδεσης πρέπει να γίνει απ έναν ηλεκτροτεχνίτη! 7.1 Στήσιµο Τοποθετήστε το µηχάνηµα σε σταθερή, επίπεδη βάση.

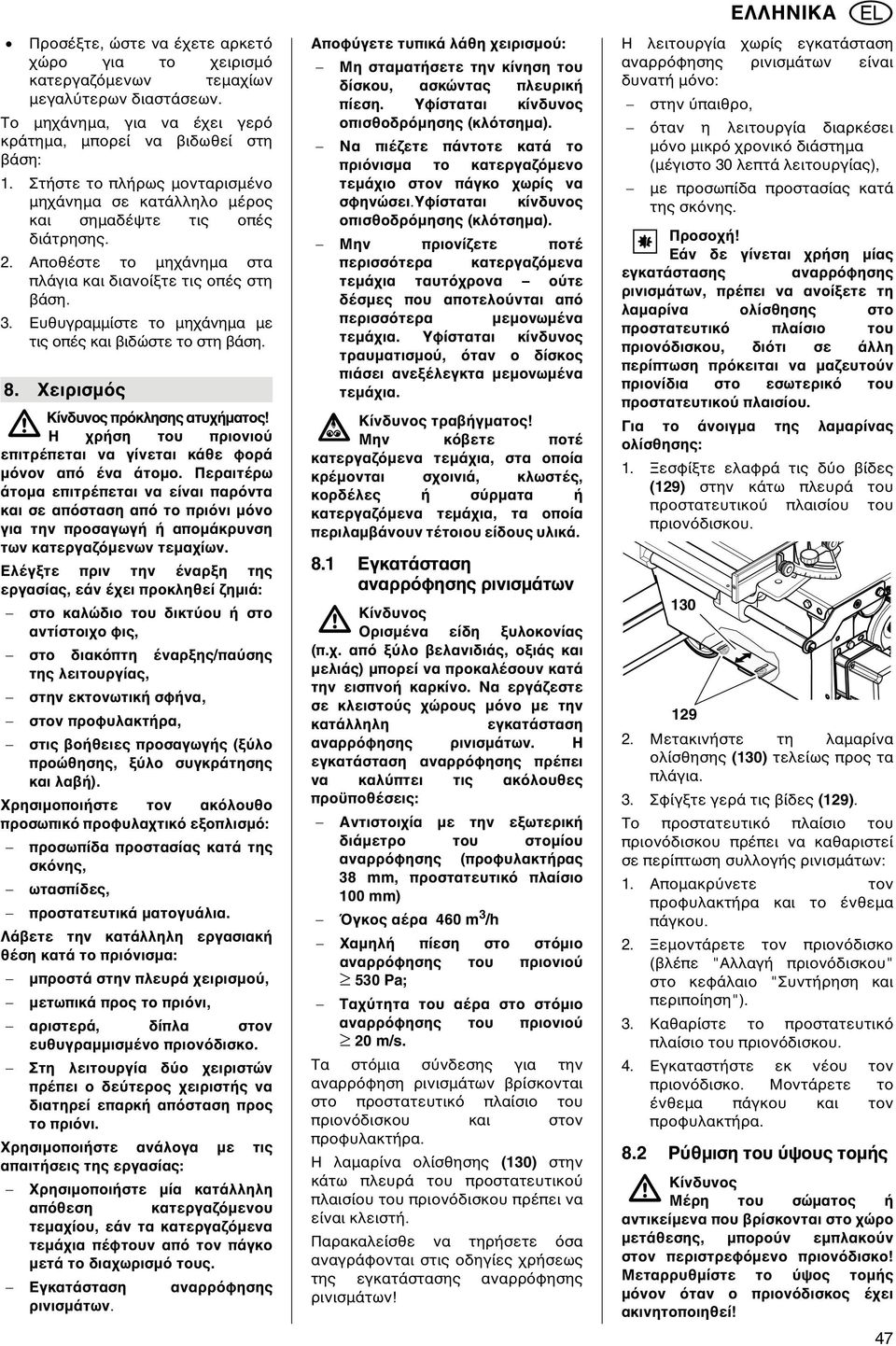

15 Προσέξτε, ώστε να έχετε αρκετ χώρο για το χειρισµ κατεργαζ µενων τεµαχίων µεγαλ τερων διαστάσεων. Το µηχάνηµα, για να έχει γερ κράτηµα, µπορεί να βιδωθεί στη βάση: 1. Στήστε το πλήρως µονταρισµένο µηχάνηµα σε κατάλληλο µέρος και σηµαδέψτε τις οπές διάτρησης. 2. Αποθέστε το µηχάνηµα στα πλάγια και διανοίξτε τις οπές στη βάση. 3. Ευθυγραµµίστε το µηχάνηµα µε τις οπές και βιδώστε το στη βάση. 8. Χειρισµ ς Κίνδυνος πρ κλησης ατυχήµατος! A Η χρήση του πριονιο επιτρέπεται να γίνεται κάθε φορά µ νον απ ένα άτοµο. Περαιτέρω άτοµα επιτρέπεται να είναι παρ ντα και σε απ σταση απ το πρι νι µ νο για την προσαγωγή ή αποµάκρυνση των κατεργαζ µενων τεµαχίων. Ελέγξτε πριν την έναρξη της εργασίας, εάν έχει προκληθεί ζηµιά: στο καλώδιο του δικτ ου ή στο αντίστοιχο φις, στο διακ πτη έναρξης/πα σης της λειτουργίας, στην εκτονωτική σφήνα, στον προφυλακτήρα, στις βοήθειες προσαγωγής (ξ λο προώθησης, ξ λο συγκράτησης και λαβή). Χρησιµοποιήστε τον ακ λουθο προσωπικ προφυλαχτικ εξοπλισµ : προσωπίδα προστασίας κατά της σκ νης, ωτασπίδες, προστατευτικά µατογυάλια. Λάβετε την κατάλληλη εργασιακή θέση κατά το πρι νισµα: µπροστά στην πλευρά χειρισµο, µετωπικά προς το πρι νι, αριστερά, δίπλα στον ευθυγραµµισµένο πριον δισκο. Στη λειτουργία δ ο χειριστών πρέπει ο δε τερος χειριστής να διατηρεί επαρκή απ σταση προς το πρι νι. Χρησιµοποιήστε ανάλογα µε τις απαιτήσεις της εργασίας: Χρησιµοποιήστε µία κατάλληλη απ θεση κατεργαζ µενου τεµαχίου, εάν τα κατεργαζ µενα τεµάχια πέφτουν απ τον πάγκο µετά το διαχωρισµ τους. Εγκατάσταση αναρρ φησης ρινισµάτων. Αποφ γετε τυπικά λάθη χειρισµο : Μη σταµατήσετε την κίνηση του δίσκου, ασκώντας πλευρική πίεση. Υφίσταται κίνδυνος οπισθοδρ µησης (κλ τσηµα). Να πιέζετε πάντοτε κατά το πρι νισµα το κατεργαζ µενο τεµάχιο στον πάγκο χωρίς να σφηνώσει.υφίσταται κίνδυνος οπισθοδρ µησης (κλ τσηµα). Μην πριονίζετε ποτέ περισσ τερα κατεργαζ µενα τεµάχια ταυτ χρονα ο τε δέσµες που αποτελο νται απ περισσ τερα µεµονωµένα τεµάχια. Υφίσταται κίνδυνος τραυµατισµο, ταν ο δίσκος πιάσει ανεξέλεγκτα µεµονωµένα τεµάχια. c Κίνδυνος τραβήγµατος! Μην κ βετε ποτέ κατεργαζ µενα τεµάχια, στα οποία κρέµονται σχοινιά, κλωστές, κορδέλες ή σ ρµατα ή κατεργαζ µενα τεµάχια, τα οποία περιλαµβάνουν τέτοιου είδους υλικά. 8.1 Εγκατάσταση αναρρ φησης ρινισµάτων A Κίνδυνος Ορισµένα είδη ξυλοκονίας (π.χ. απ ξ λο βελανιδιάς, οξιάς και µελιάς) µπορεί να προκαλέσουν κατά την εισπνοή καρκίνο. Να εργάζεστε σε κλειστο ς χώρους µ νο µε την κατάλληλη εγκατάσταση αναρρ φησης ρινισµάτων. Η εγκατάσταση αναρρ φησης πρέπει να καλ πτει τις ακ λουθες προϋποθέσεις: Αντιστοιχία µε την εξωτερική διάµετρο του στοµίου αναρρ φησης (προφυλακτήρας 38 mm, προστατευτικ πλαίσιο 100 mm) γκος αέρα 460 m 3 /h Χαµηλή πίεση στο στ µιο αναρρ φησης του πριονιο 530 Pa; Ταχ τητα του αέρα στο στ µιο αναρρ φησης του πριονιο 20 m/s. Τα στ µια σ νδεσης για την αναρρ φηση ρινισµάτων βρίσκονται στο προστατευτικ πλαίσιο του πριον δισκου και στον προφυλακτήρα. Η λαµαρίνα ολίσθησης (130) στην κάτω πλευρά του προστατευτικο πλαισίου του πριον δισκου πρέπει να είναι κλειστή. Παρακαλείσθε να τηρήσετε σα αναγράφονται στις οδηγίες χρήσεως της εγκατάστασης αναρρ φησης ρινισµάτων! Η λειτουργία χωρίς εγκατάσταση αναρρ φησης ρινισµάτων είναι δυνατή µ νο: στην παιθρο, ταν η λειτουργία διαρκέσει µ νο µικρ χρονικ διάστηµα (µέγιστο 30 λεπτά λειτουργίας), µε προσωπίδα προστασίας κατά της σκ νης. A Προσοχή! Εάν δε γίνεται χρήση µίας εγκατάστασης αναρρ φησης ρινισµάτων, πρέπει να ανοίξετε τη λαµαρίνα ολίσθησης στο προστατευτικ πλαίσιο του πριον δισκου, δι τι σε άλλη περίπτωση πρ κειται να µαζευτο ν πριονίδια στο εσωτερικ του προστατευτικο πλαισίου. Για το άνοιγµα της λαµαρίνας ολίσθησης: 1. Ξεσφίξτε ελαφρά τις δ ο βίδες (129) στην κάτω πλευρά του προστατευτικο πλαισίου του πριον δισκου Μετακινήστε τη λαµαρίνα ολίσθησης (130) τελείως προς τα πλάγια. 3. Σφίγξτε γερά τις βίδες (129). Το προστατευτικ πλαίσιο του πριον δισκου πρέπει να καθαριστεί σε περίπτωση συλλογής ρινισµάτων: 1. Αποµακρ νετε τον προφυλακτήρα και το ένθεµα πάγκου. 2. Ξεµοντάρετε τον πριον δισκο (βλέπε "Αλλαγή πριον δισκου" στο κεφάλαιο "Συντήρηση και περιποίηση"). 3. Καθαρίστε το προστατευτικ πλαίσιο του πριον δισκου. 4. Εγκαταστήστε εκ νέου τον πριον δισκο. Μοντάρετε το ένθεµα πάγκου και τον προφυλακτήρα. 8.2 Ρ θµιση του ψους τοµής A Κίνδυνος Μέρη του σώµατος ή αντικείµενα που βρίσκονται στο χώρο µετάθεσης, µπορο ν εµπλακο ν στον περιστρεφ µενο πριον δισκο! Μεταρρυθµίστε το ψος τοµής µ νον ταν ο πριον δισκος έχει ακινητοποιηθεί! 47

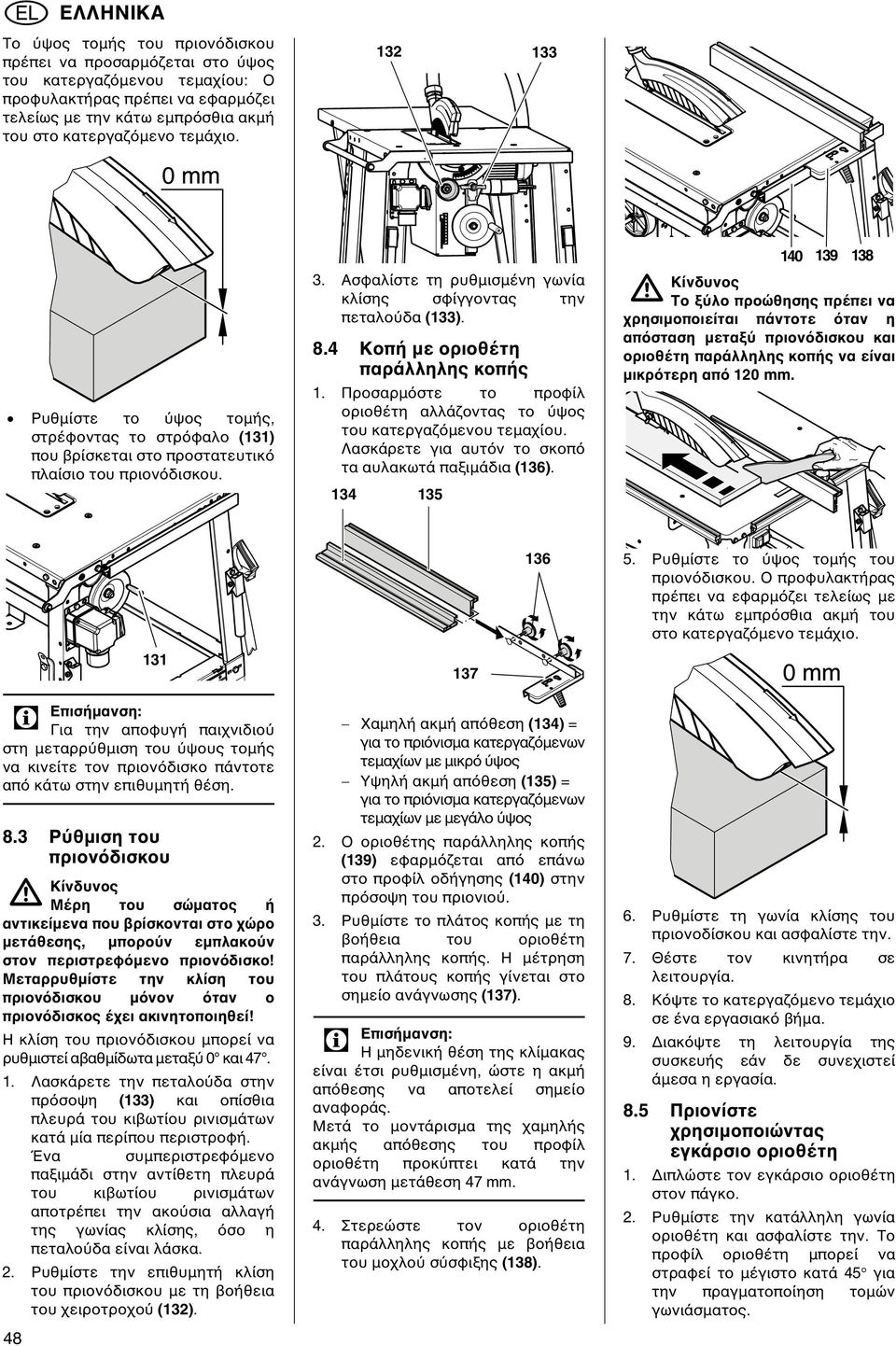

16 Το ψος τοµής του πριον δισκου πρέπει να προσαρµ ζεται στο ψος του κατεργαζ µενου τεµαχίου: Ο προφυλακτήρας πρέπει να εφαρµ ζει τελείως µε την κάτω εµπρ σθια ακµή του στο κατεργαζ µενο τεµάχιο Ρυθµίστε το ψος τοµής, στρέφοντας το στρ φαλο (131) που βρίσκεται στο προστατευτικ πλαίσιο του πριον δισκου. 3. Ασφαλίστε τη ρυθµισµένη γωνία κλίσης σφίγγοντας την πεταλο δα (133). 8.4 Κοπή µε οριοθέτη παράλληλης κοπής 1. Προσαρµ στε το προφίλ οριοθέτη αλλάζοντας το ψος του κατεργαζ µενου τεµαχίου. Λασκάρετε για αυτ ν το σκοπ τα αυλακωτά παξιµάδια (136) A Κίνδυνος Το ξ λο προώθησης πρέπει να χρησιµοποιείται πάντοτε ταν η απ σταση µεταξ πριον δισκου και οριοθέτη παράλληλης κοπής να είναι µικρ τερη απ 120 mm Ρυθµίστε το ψος τοµής του πριον δισκου. Ο προφυλακτήρας πρέπει να εφαρµ ζει τελείως µε την κάτω εµπρ σθια ακµή του στο κατεργαζ µενο τεµάχιο. 3 Επισήµανση: Για την αποφυγή παιχνιδιο στη µεταρρ θµιση του ψους τοµής να κινείτε τον πριον δισκο πάντοτε απ κάτω στην επιθυµητή θέση. 8.3 Ρ θµιση του πριον δισκου A Κίνδυνος Μέρη του σώµατος ή αντικείµενα που βρίσκονται στο χώρο µετάθεσης, µπορο ν εµπλακο ν στον περιστρεφ µενο πριον δισκο! Μεταρρυθµίστε την κλίση του πριον δισκου µ νον ταν ο πριον δισκος έχει ακινητοποιηθεί! Η κλίση του πριον δισκου µπορεί να ρυθµιστεί αβαθµίδωτα µεταξ 0 και Λασκάρετε την πεταλο δα στην πρ σοψη (133) και οπίσθια πλευρά του κιβωτίου ρινισµάτων κατά µία περίπου περιστροφή. Ένα συµπεριστρεφ µενο παξιµάδι στην αντίθετη πλευρά του κιβωτίου ρινισµάτων αποτρέπει την ακο σια αλλαγή της γωνίας κλίσης, σο η πεταλο δα είναι λάσκα. 2. Ρυθµίστε την επιθυµητή κλίση του πριον δισκου µε τη βοήθεια του χειροτροχο (132). 48 Χαµηλή ακµή απ θεση (134) = για το πρι νισµα κατεργαζ µενων τεµαχίων µε µικρ ψος Υψηλή ακµή απ θεση (135) = για το πρι νισµα κατεργαζ µενων τεµαχίων µε µεγάλο ψος 2. Ο οριοθέτης παράλληλης κοπής (139) εφαρµ ζεται απ επάνω στο προφίλ οδήγησης (140) στην πρ σοψη του πριονιο. 3. Ρυθµίστε το πλάτος κοπής µε τη βοήθεια του οριοθέτη παράλληλης κοπής. Η µέτρηση του πλάτους κοπής γίνεται στο σηµείο ανάγνωσης (137). 3 Επισήµανση: Η µηδενική θέση της κλίµακας είναι έτσι ρυθµισµένη, ώστε η ακµή απ θεσης να αποτελεί σηµείο αναφοράς. Μετά το µοντάρισµα της χαµηλής ακµής απ θεσης του προφίλ οριοθέτη προκ πτει κατά την ανάγνωση µετάθεση 47 mm. 4. Στερεώστε τον οριοθέτη παράλληλης κοπής µε βοήθεια του µοχλο σ σφιξης (138). 6. Ρυθµίστε τη γωνία κλίσης του πριονοδίσκου και ασφαλίστε την. 7. Θέστε τον κινητήρα σε λειτουργία. 8. Κ ψτε το κατεργαζ µενο τεµάχιο σε ένα εργασιακ βήµα. 9. ιακ ψτε τη λειτουργία της συσκευής εάν δε συνεχιστεί άµεσα η εργασία. 8.5 Πριονίστε χρησιµοποιώντας εγκάρσιο οριοθέτη 1. ιπλώστε τον εγκάρσιο οριοθέτη στον πάγκο. 2. Ρυθµίστε την κατάλληλη γωνία οριοθέτη και ασφαλίστε την. Το προφίλ οριοθέτη µπορεί να στραφεί το µέγιστο κατά 45 για την πραγµατοποίηση τοµών γωνιάσµατος.

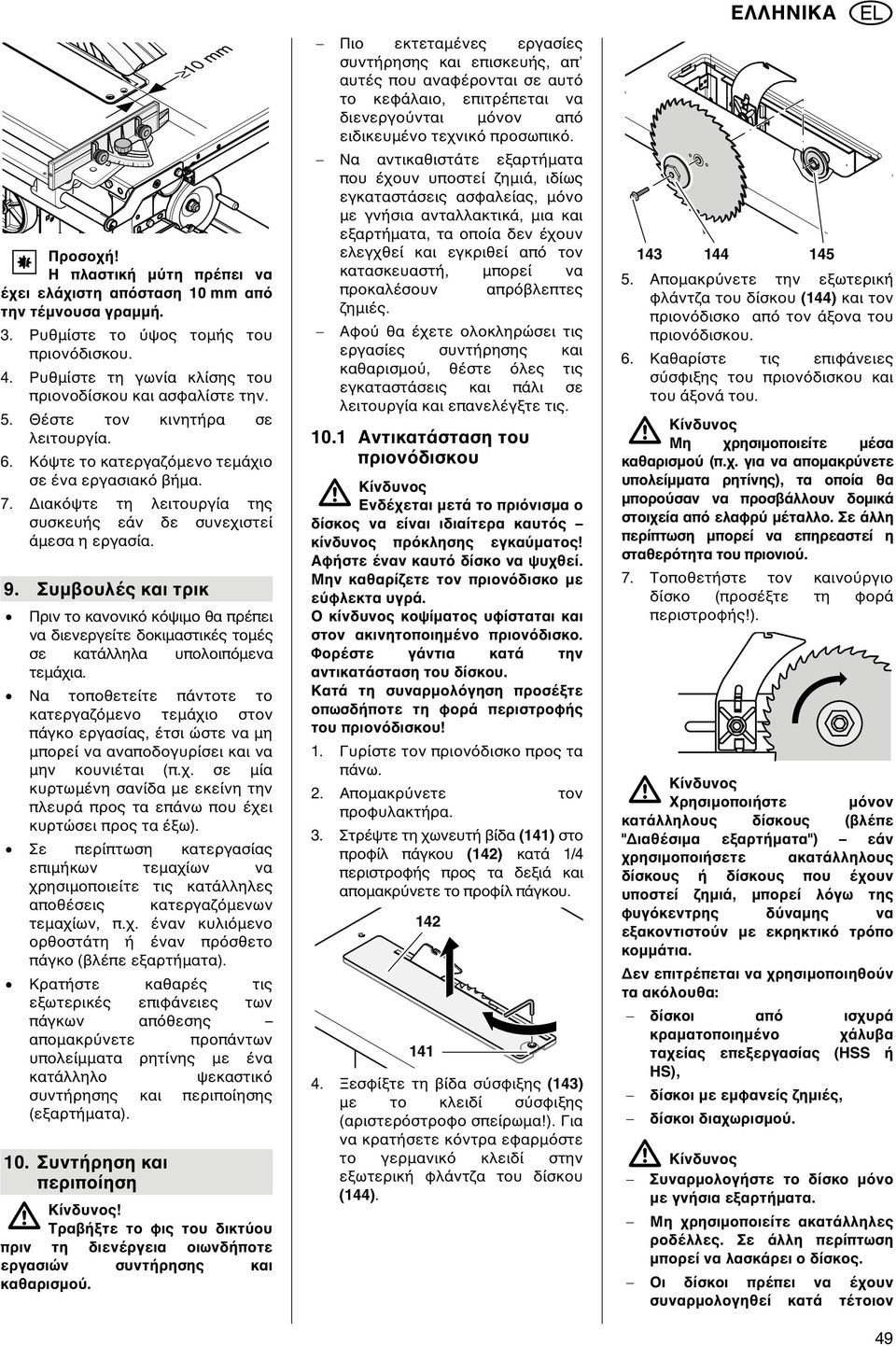

17 A Προσοχή! Η πλαστική µ τη πρέπει να έχει ελάχιστη απ σταση 10 mm απ την τέµνουσα γραµµή. 3. Ρυθµίστε το ψος τοµής του πριον δισκου. 4. Ρυθµίστε τη γωνία κλίσης του πριονοδίσκου και ασφαλίστε την. 5. Θέστε τον κινητήρα σε λειτουργία. 6. Κ ψτε το κατεργαζ µενο τεµάχιο σε ένα εργασιακ βήµα. 7. ιακ ψτε τη λειτουργία της συσκευής εάν δε συνεχιστεί άµεσα η εργασία. 9. Συµβουλές και τρικ Πριν το κανονικ κ ψιµο θα πρέπει να διενεργείτε δοκιµαστικές τοµές σε κατάλληλα υπολοιπ µενα τεµάχια. Να τοποθετείτε πάντοτε το κατεργαζ µενο τεµάχιο στον πάγκο εργασίας, έτσι ώστε να µη µπορεί να αναποδογυρίσει και να µην κουνιέται (π.χ. σε µία κυρτωµένη σανίδα µε εκείνη την πλευρά προς τα επάνω που έχει κυρτώσει προς τα έξω). Σε περίπτωση κατεργασίας επιµήκων τεµαχίων να χρησιµοποιείτε τις κατάλληλες αποθέσεις κατεργαζ µενων τεµαχίων, π.χ. έναν κυλι µενο ορθοστάτη ή έναν πρ σθετο πάγκο (βλέπε εξαρτήµατα). Κρατήστε καθαρές τις εξωτερικές επιφάνειες των πάγκων απ θεσης αποµακρ νετε προπάντων υπολείµµατα ρητίνης µε ένα κατάλληλο ψεκαστικ συντήρησης και περιποίησης (εξαρτήµατα). 10. Συντήρηση και περιποίηση A Κίνδυνος! Τραβήξτε το φις του δικτ ου πριν τη διενέργεια οιωνδήποτε εργασιών συντήρησης και καθαρισµο. Πιο εκτεταµένες εργασίες συντήρησης και επισκευής, απ αυτές που αναφέρονται σε αυτ το κεφάλαιο, επιτρέπεται να διενεργο νται µ νον απ ειδικευµένο τεχνικ προσωπικ. Να αντικαθιστάτε εξαρτήµατα που έχουν υποστεί ζηµιά, ιδίως εγκαταστάσεις ασφαλείας, µ νο µε γνήσια ανταλλακτικά, µια και εξαρτήµατα, τα οποία δεν έχουν ελεγχθεί και εγκριθεί απ τον κατασκευαστή, µπορεί να προκαλέσουν απρ βλεπτες ζηµιές. Αφο θα έχετε ολοκληρώσει τις εργασίες συντήρησης και καθαρισµο, θέστε λες τις εγκαταστάσεις και πάλι σε λειτουργία και επανελέγξτε τις Αντικατάσταση του πριον δισκου A Κίνδυνος Ενδέχεται µετά το πρι νισµα ο δίσκος να είναι ιδιαίτερα καυτ ς κίνδυνος πρ κλησης εγκα µατος! Αφήστε έναν καυτ δίσκο να ψυχθεί. Μην καθαρίζετε τον πριον δισκο µε ε φλεκτα υγρά. Ο κίνδυνος κοψίµατος υφίσταται και στον ακινητοποιηµένο πριον δισκο. Φορέστε γάντια κατά την αντικατάσταση του δίσκου. Κατά τη συναρµολ γηση προσέξτε οπωσδήποτε τη φορά περιστροφής του πριον δισκου! 1. Γυρίστε τον πριον δισκο προς τα πάνω. 2. Αποµακρ νετε τον προφυλακτήρα. 3. Στρέψτε τη χωνευτή βίδα (141) στο προφίλ πάγκου (142) κατά 1/4 περιστροφής προς τα δεξιά και αποµακρ νετε το προφίλ πάγκου Ξεσφίξτε τη βίδα σ σφιξης (143) µε το κλειδί σ σφιξης (αριστερ στροφο σπείρωµα!). Για να κρατήσετε κ ντρα εφαρµ στε το γερµανικ κλειδί στην εξωτερική φλάντζα του δίσκου (144) Αποµακρ νετε την εξωτερική φλάντζα του δίσκου (144) και τον πριον δισκο απ τον άξονα του πριον δισκου. 6. Καθαρίστε τις επιφάνειες σ σφιξης του πριον δισκου και του άξονά του. A Κίνδυνος Μη χρησιµοποιείτε µέσα καθαρισµο (π.χ. για να αποµακρ νετε υπολείµµατα ρητίνης), τα οποία θα µπορο σαν να προσβάλλουν δοµικά στοιχεία απ ελαφρ µέταλλο. Σε άλλη περίπτωση µπορεί να επηρεαστεί η σταθερ τητα του πριονιο. 7. Τοποθετήστε τον καινο ργιο δίσκο (προσέξτε τη φορά περιστροφής!). A Κίνδυνος Χρησιµοποιήστε µ νον κατάλληλους δίσκους (βλέπε " ιαθέσιµα εξαρτήµατα") εάν χρησιµοποιήσετε ακατάλληλους δίσκους ή δίσκους που έχουν υποστεί ζηµιά, µπορεί λ γω της φυγ κεντρης δ ναµης να εξακοντιστο ν µε εκρηκτικ τρ πο κοµµάτια. εν επιτρέπεται να χρησιµοποιηθο ν τα ακ λουθα: δίσκοι απ ισχυρά κραµατοποιηµένο χάλυβα ταχείας επεξεργασίας (HSS ή HS), δίσκοι µε εµφανείς ζηµιές, δίσκοι διαχωρισµο. A Κίνδυνος Συναρµολογήστε το δίσκο µ νο µε γνήσια εξαρτήµατα. Μη χρησιµοποιείτε ακατάλληλες ροδέλλες. Σε άλλη περίπτωση µπορεί να λασκάρει ο δίσκος. Οι δίσκοι πρέπει να έχουν συναρµολογηθεί κατά τέτοιον 49

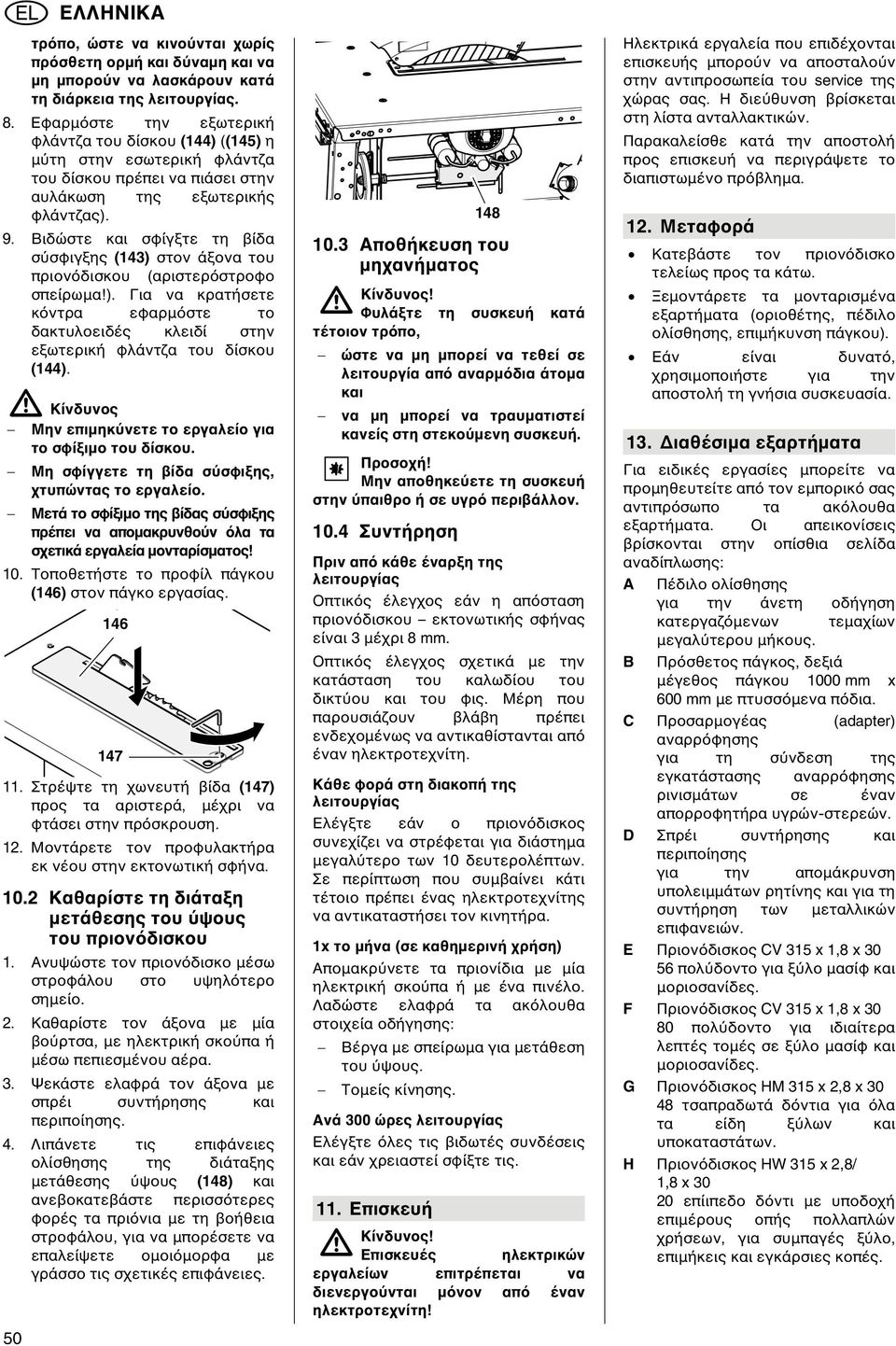

18 50 τρ πο, ώστε να κινο νται χωρίς πρ σθετη ορµή και δ ναµη και να µη µπορο ν να λασκάρουν κατά τη διάρκεια της λειτουργίας. 8. Εφαρµ στε την εξωτερική φλάντζα του δίσκου (144) ((145) η µ τη στην εσωτερική φλάντζα του δίσκου πρέπει να πιάσει στην αυλάκωση της εξωτερικής φλάντζας). 9. Βιδώστε και σφίγξτε τη βίδα σ σφιγξης (143) στον άξονα του πριον δισκου (αριστερ στροφο σπείρωµα!). Για να κρατήσετε κ ντρα εφαρµ στε το δακτυλοειδές κλειδί στην εξωτερική φλάντζα του δίσκου (144). A Κίνδυνος Μην επιµηκ νετε το εργαλείο για το σφίξιµο του δίσκου. Μη σφίγγετε τη βίδα σ σφιξης, χτυπώντας το εργαλείο. Μετά το σφίξιµο της βίδας σ σφιξης πρέπει να αποµακρυνθο ν λα τα σχετικά εργαλεία µονταρίσµατος! 10. Τοποθετήστε το προφίλ πάγκου (146) στον πάγκο εργασίας Στρέψτε τη χωνευτή βίδα (147) προς τα αριστερά, µέχρι να φτάσει στην πρ σκρουση. 12. Μοντάρετε τον προφυλακτήρα εκ νέου στην εκτονωτική σφήνα Καθαρίστε τη διάταξη µετάθεσης του ψους του πριον δισκου 1. Ανυψώστε τον πριον δισκο µέσω στροφάλου στο υψηλ τερο σηµείο. 2. Καθαρίστε τον άξονα µε µία βο ρτσα, µε ηλεκτρική σκο πα ή µέσω πεπιεσµένου αέρα. 3. Ψεκάστε ελαφρά τον άξονα µε σπρέι συντήρησης και περιποίησης. 4. Λιπάνετε τις επιφάνειες ολίσθησης της διάταξης µετάθεσης ψους (148) και ανεβοκατεβάστε περισσ τερες φορές τα πρι νια µε τη βοήθεια στροφάλου, για να µπορέσετε να επαλείψετε οµοι µορφα µε γράσσο τις σχετικές επιφάνειες Αποθήκευση του µηχανήµατος A Κίνδυνος! Φυλάξτε τη συσκευή κατά τέτοιον τρ πο, ώστε να µη µπορεί να τεθεί σε λειτουργία απ αναρµ δια άτοµα και να µη µπορεί να τραυµατιστεί κανείς στη στεκο µενη συσκευή. A Προσοχή! Μην αποθηκε ετε τη συσκευή στην παιθρο ή σε υγρ περιβάλλον Συντήρηση Πριν απ κάθε έναρξη της λειτουργίας Οπτικ ς έλεγχος εάν η απ σταση πριον δισκου εκτονωτικής σφήνας είναι 3 µέχρι 8 mm. Οπτικ ς έλεγχος σχετικά µε την κατάσταση του καλωδίου του δικτ ου και του φις. Μέρη που παρουσιάζουν βλάβη πρέπει ενδεχοµένως να αντικαθίστανται απ έναν ηλεκτροτεχνίτη. Κάθε φορά στη διακοπή της λειτουργίας Ελέγξτε εάν ο πριον δισκος συνεχίζει να στρέφεται για διάστηµα µεγαλ τερο των 10 δευτερολέπτων. Σε περίπτωση που συµβαίνει κάτι τέτοιο πρέπει ένας ηλεκτροτεχνίτης να αντικαταστήσει τον κινητήρα. 1x το µήνα (σε καθηµερινή χρήση) Αποµακρ νετε τα πριονίδια µε µία ηλεκτρική σκο πα ή µε ένα πινέλο. Λαδώστε ελαφρά τα ακ λουθα στοιχεία οδήγησης: Βέργα µε σπείρωµα για µετάθεση του ψους. Τοµείς κίνησης. 148 Ανά 300 ώρες λειτουργίας Ελέγξτε λες τις βιδωτές συνδέσεις και εάν χρειαστεί σφίξτε τις. 11. Επισκευή A Κίνδυνος! Επισκευές ηλεκτρικών εργαλείων επιτρέπεται να διενεργο νται µ νον απ έναν ηλεκτροτεχνίτη! Ηλεκτρικά εργαλεία που επιδέχονται επισκευής µπορο ν να αποσταλο ν στην αντιπροσωπεία του service της χώρας σας. Η διε θυνση βρίσκεται στη λίστα ανταλλακτικών. Παρακαλείσθε κατά την αποστολή προς επισκευή να περιγράψετε το διαπιστωµένο πρ βληµα. 12. Μεταφορά Κατεβάστε τον πριον δισκο τελείως προς τα κάτω. Ξεµοντάρετε τα µονταρισµένα εξαρτήµατα (οριοθέτης, πέδιλο ολίσθησης, επιµήκυνση πάγκου). Εάν είναι δυνατ, χρησιµοποιήστε για την αποστολή τη γνήσια συσκευασία. 13. ιαθέσιµα εξαρτήµατα Για ειδικές εργασίες µπορείτε να προµηθευτείτε απ τον εµπορικ σας αντιπρ σωπο τα ακ λουθα εξαρτήµατα. Οι απεικονίσεις βρίσκονται στην οπίσθια σελίδα αναδίπλωσης: A Πέδιλο ολίσθησης για την άνετη οδήγηση κατεργαζ µενων τεµαχίων µεγαλ τερου µήκους. B Πρ σθετος πάγκος, δεξιά µέγεθος πάγκου 1000 mm x 600 mm µε πτυσσ µενα π δια. C Προσαρµογέας (adapter) αναρρ φησης για τη σ νδεση της εγκατάστασης αναρρ φησης ρινισµάτων σε έναν απορροφητήρα υγρών-στερεών. D Σπρέι συντήρησης και περιποίησης για την αποµάκρυνση υπολειµµάτων ρητίνης και για τη συντήρηση των µεταλλικών επιφανειών. E Πριον δισκος CV 315 x 1,8 x πολ δοντο για ξ λο µασίφ και µοριοσανίδες. F Πριον δισκος CV 315 x 1,8 x πολ δοντο για ιδιαίτερα λεπτές τοµές σε ξ λο µασίφ και µοριοσανίδες. G Πριον δισκος HM 315 x 2,8 x τσαπραδωτά δ ντια για λα τα είδη ξ λων και υποκαταστάτων. H Πριον δισκος HW 315 x 2,8/ 1,8 x επίιπεδο δ ντι µε υποδοχή επιµέρους οπής πολλαπλών χρήσεων, για συµπαγές ξ λο, επιµήκεις και εγκάρσιες κοπές.

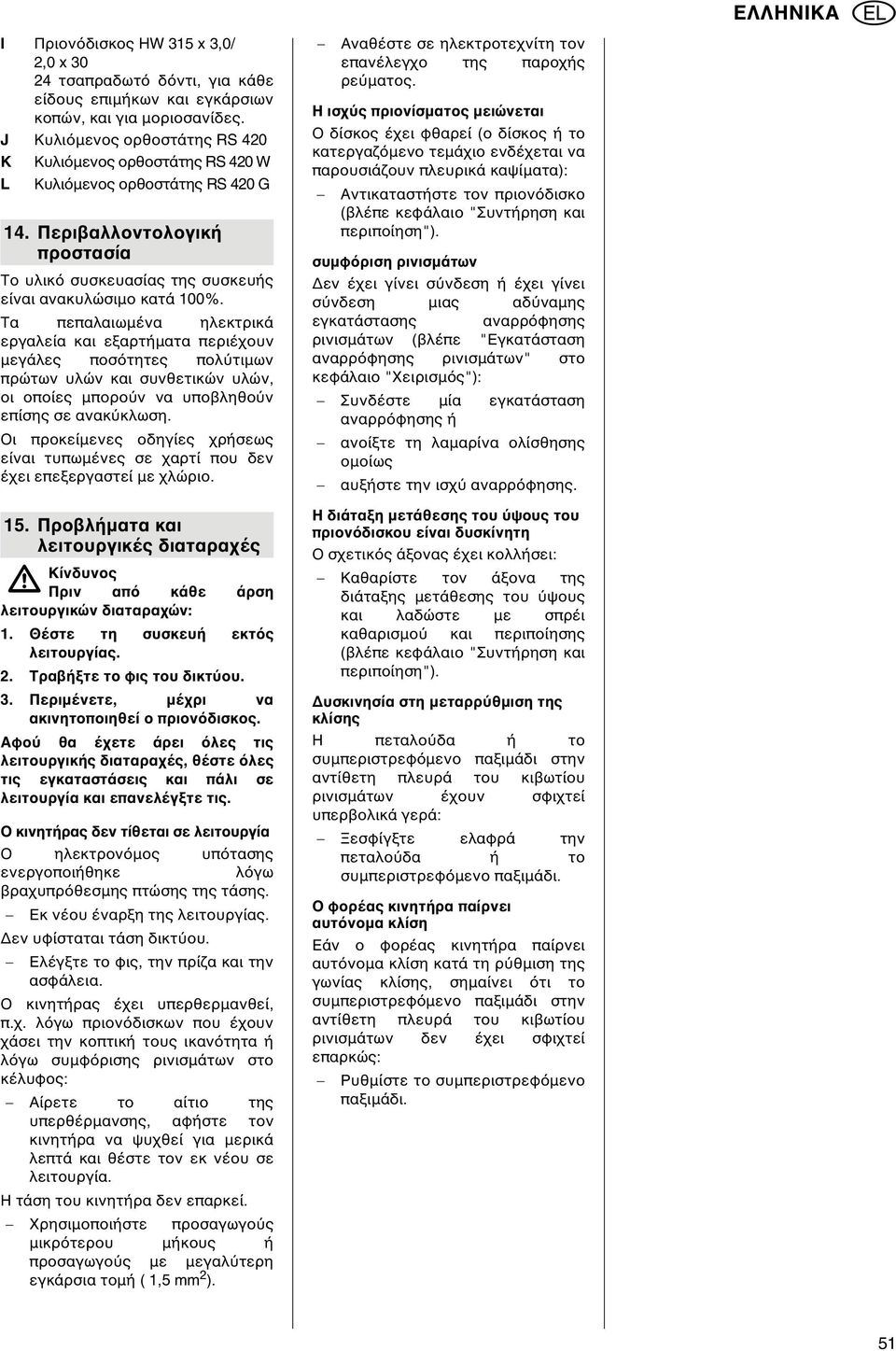

19 I Πριον δισκος HW 315 x 3,0/ 2,0 x τσαπραδωτ δ ντι, για κάθε είδους επιµήκων και εγκάρσιων κοπών, και για µοριοσανίδες. J Κυλι µενος ορθοστάτης RS 420 K Κυλι µενος ορθοστάτης RS 420 W L Κυλι µενος ορθοστάτης RS 420 G 14. Περιβαλλοντολογική προστασία Το υλικ συσκευασίας της συσκευής είναι ανακυλώσιµο κατά 100%. Τα πεπαλαιωµένα ηλεκτρικά εργαλεία και εξαρτήµατα περιέχουν µεγάλες ποσ τητες πολ τιµων πρώτων υλών και συνθετικών υλών, οι οποίες µπορο ν να υποβληθο ν επίσης σε ανακ κλωση. Οι προκείµενες οδηγίες χρήσεως είναι τυπωµένες σε χαρτί που δεν έχει επεξεργαστεί µε χλώριο. 15. Προβλήµατα και λειτουργικές διαταραχές A Κίνδυνος Πριν απ κάθε άρση λειτουργικών διαταραχών: 1. Θέστε τη συσκευή εκτ ς λειτουργίας. 2. Τραβήξτε το φις του δικτ ου. 3. Περιµένετε, µέχρι να ακινητοποιηθεί ο πριον δισκος. Αφο θα έχετε άρει λες τις λειτουργικής διαταραχές, θέστε λες τις εγκαταστάσεις και πάλι σε λειτουργία και επανελέγξτε τις. Ο κινητήρας δεν τίθεται σε λειτουργία Ο ηλεκτρον µος υπ τασης ενεργοποιήθηκε λ γω βραχυπρ θεσµης πτώσης της τάσης. Εκ νέου έναρξη της λειτουργίας. εν υφίσταται τάση δικτ ου. Ελέγξτε το φις, την πρίζα και την ασφάλεια. Ο κινητήρας έχει υπερθερµανθεί, π.χ. λ γω πριον δισκων που έχουν χάσει την κοπτική τους ικαν τητα ή λ γω συµφ ρισης ρινισµάτων στο κέλυφος: Αίρετε το αίτιο της υπερθέρµανσης, αφήστε τον κινητήρα να ψυχθεί για µερικά λεπτά και θέστε τον εκ νέου σε λειτουργία. Η τάση του κινητήρα δεν επαρκεί. Χρησιµοποιήστε προσαγωγο ς µικρ τερου µήκους ή προσαγωγο ς µε µεγαλ τερη εγκάρσια τοµή ( 1,5 mm 2 ). Αναθέστε σε ηλεκτροτεχνίτη τον επανέλεγχο της παροχής ρε µατος. Η ισχ ς πριονίσµατος µειώνεται Ο δίσκος έχει φθαρεί (ο δίσκος ή το κατεργαζ µενο τεµάχιο ενδέχεται να παρουσιάζουν πλευρικά καψίµατα): Αντικαταστήστε τον πριον δισκο (βλέπε κεφάλαιο "Συντήρηση και περιποίηση"). συµφ ριση ρινισµάτων εν έχει γίνει σ νδεση ή έχει γίνει σ νδεση µιας αδ ναµης εγκατάστασης αναρρ φησης ρινισµάτων (βλέπε "Εγκατάσταση αναρρ φησης ρινισµάτων" στο κεφάλαιο "Χειρισµ ς"): Συνδέστε µία εγκατάσταση αναρρ φησης ή ανοίξτε τη λαµαρίνα ολίσθησης οµοίως αυξήστε την ισχ αναρρ φησης. Η διάταξη µετάθεσης του ψους του πριον δισκου είναι δυσκίνητη Ο σχετικ ς άξονας έχει κολλήσει: Καθαρίστε τον άξονα της διάταξης µετάθεσης του ψους και λαδώστε µε σπρέι καθαρισµο και περιποίησης (βλέπε κεφάλαιο "Συντήρηση και περιποίηση"). υσκινησία στη µεταρρ θµιση της κλίσης Η πεταλο δα ή το συµπεριστρεφ µενο παξιµάδι στην αντίθετη πλευρά του κιβωτίου ρινισµάτων έχουν σφιχτεί υπερβολικά γερά: Ξεσφίγξτε ελαφρά την πεταλο δα ή το συµπεριστρεφ µενο παξιµάδι. Ο φορέας κινητήρα παίρνει αυτ νοµα κλίση Εάν ο φορέας κινητήρα παίρνει αυτ νοµα κλίση κατά τη ρ θµιση της γωνίας κλίσης, σηµαίνει τι το συµπεριστρεφ µενο παξιµάδι στην αντίθετη πλευρά του κιβωτίου ρινισµάτων δεν έχει σφιχτεί επαρκώς: Ρυθµίστε το συµπεριστρεφ µενο παξιµάδι. 51

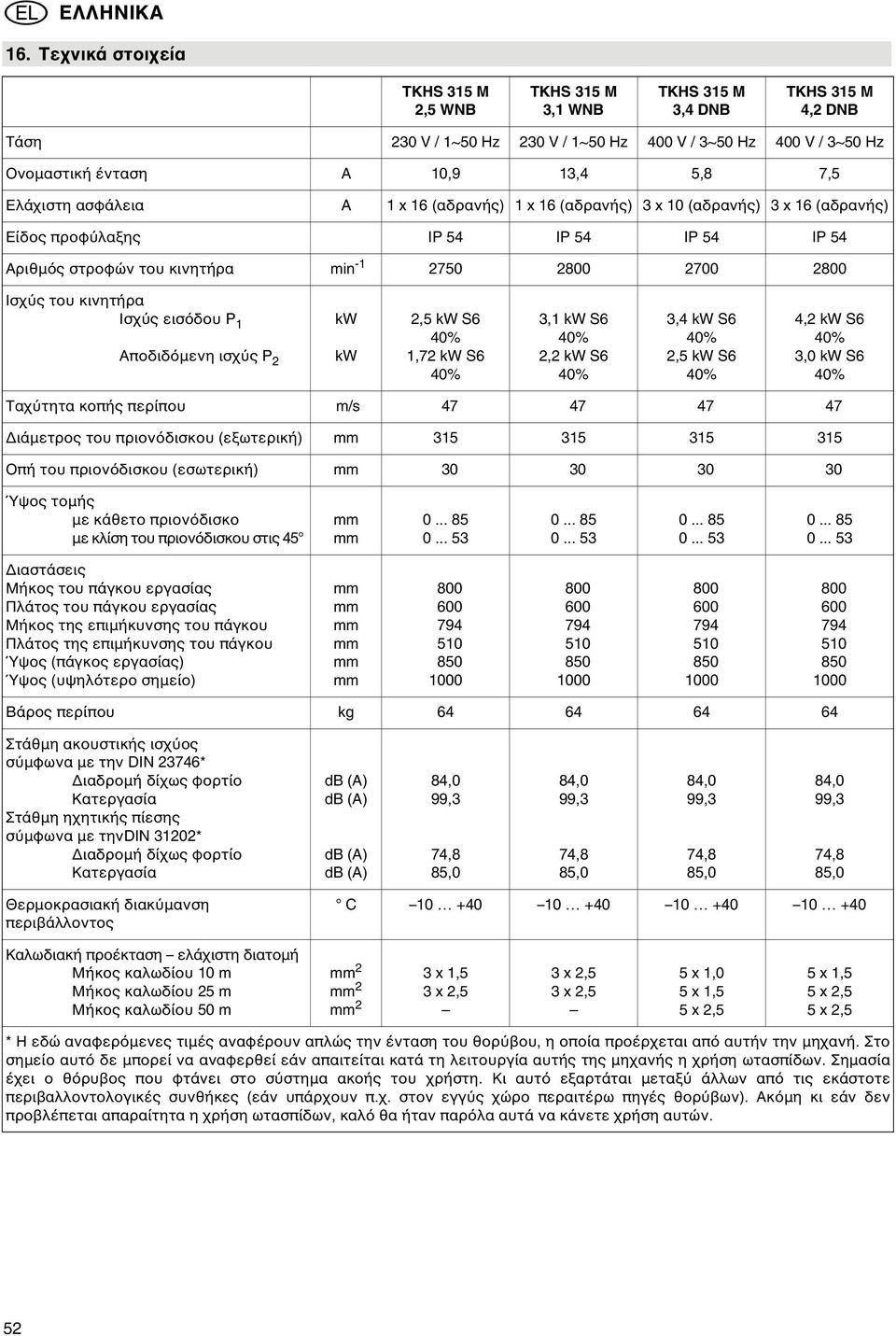

20 16. Τεχνικά στοιχεία TKHS 315 M 2,5 WNB TKHS 315 M 3,1 WNB TKHS 315 M 3,4 DNB TKHS 315 M 4,2 DNB Τάση 230 V / 1~50 Hz 230 V / 1~50 Hz 400 V / 3~50 Hz 400 V / 3~50 Hz Ονοµαστική ένταση A 10,9 13,4 5,8 7,5 Ελάχιστη ασφάλεια A 1 x 16 (αδρανής) 1 x 16 (αδρανής) 3 x 10 (αδρανής) 3 x 16 (αδρανής) Είδος προφ λαξης IP 54 IP 54 IP 54 IP 54 Αριθµ ς στροφών του κινητήρα min Ισχ ς του κινητήρα Ισχ ς εισ δου P 1 Αποδιδ µενη ισχ ς P 2 kw kw 2,5 kw S6 40% 1,72 kw S6 40% 3,1 kw S6 40% 2,2 kw S6 40% 3,4 kw S6 40% 2,5 kw S6 40% 4,2 kw S6 40% 3,0 kw S6 40% Ταχ τητα κοπής περίπου m/s ιάµετρος του πριον δισκου (εξωτερική) mm Οπή του πριον δισκου (εσωτερική) mm Ύψος τοµής µε κάθετο πριον δισκο µε κλίση του πριον δισκου στις 45 mm mm ιαστάσεις Μήκος του πάγκου εργασίας Πλάτος του πάγκου εργασίας Μήκος της επιµήκυνσης του πάγκου Πλάτος της επιµήκυνσης του πάγκου Ύψος (πάγκος εργασίας) Ύψος (υψηλ τερο σηµείο) mm mm mm mm mm mm Βάρος περίπου kg Στάθµη ακουστικής ισχ ος σ µφωνα µε την DIN 23746* ιαδροµή δίχως φορτίο Κατεργασία Στάθµη ηχητικής πίεσης σ µφωνα µε τηνdin 31202* ιαδροµή δίχως φορτίο Κατεργασία db (A) db (A) db (A) db (A) 84,0 99,3 74,8 85,0 84,0 99,3 74,8 85,0 84,0 99,3 74,8 85,0 84,0 99,3 74,8 85,0 Θερµοκρασιακή διακ µανση περιβάλλοντος C Καλωδιακή προέκταση ελάχιστη διατοµή Μήκος καλωδίου 10 m Μήκος καλωδίου 25 m Μήκος καλωδίου 50 m mm 2 mm 2 mm 2 3 x 1,5 3 x 2,5 3 x 2,5 3 x 2,5 5 x 1,0 5 x 1,5 5 x 2,5 5 x 1,5 5 x 2,5 5 x 2,5 * Η εδώ αναφερ µενες τιµές αναφέρουν απλώς την ένταση του θορ βου, η οποία προέρχεται απ αυτήν την µηχανή. Στο σηµείο αυτ δε µπορεί να αναφερθεί εάν απαιτείται κατά τη λειτουργία αυτής της µηχανής η χρήση ωτασπίδων. Σηµασία έχει ο θ ρυβος που φτάνει στο σ στηµα ακοής του χρήστη. Κι αυτ εξαρτάται µεταξ άλλων απ τις εκάστοτε περιβαλλοντολογικές συνθήκες (εάν υπάρχουν π.χ. στον εγγ ς χώρο περαιτέρω πηγές θορ βων). Ακ µη κι εάν δεν προβλέπεται απαραίτητα η χρήση ωτασπίδων, καλ θα ήταν παρ λα αυτά να κάνετε χρήση αυτών. 52
