Πληροφορίες για εγκαταστάτες. Εύκολη εγκατάσταση, σιγουριά για το μέλλον. Wilo-Yonos PICO, Wilo-Stratos PICO, Wilo-Stratos, Wilo-Yonos MAXO.

Transcript

1 Pioneering for You Πληροφορίες για εγκαταστάτες. Εύκολη εγκατάσταση, σιγουριά για το μέλλον. Wilo-Yonos PICO, Wilo-Stratos PICO, Wilo-Stratos, Wilo-Yonos MAXO.

2 2 Οδηγία ErP 3 Η Οδηγία ErP για υδρολίπαντους κυκλοφορητές [κανονισμός (ΕΚ) 641/2009 και (ΕΕ) 622/2012] θέτει όλο και πιο αυστηρές οριακές τιμές απόδοσης. Με τη Wilo τις καλύπτετε όλες, με μιας. EEI 0,23 01/01/2020 EEI 0,23 EEI 0,23 Όλοι μιλούν για εξοικονόμηση ρεύματος. Εμείς αναλαμβάνουμε δράση. Πλεονεκτήματα για όλους: για το περιβάλλον, για τους πελάτες σας, για εσάς. Οι νομοθετικές αρχές εξέδωσαν νέους κανονισμούς για τις επιτρεπτές τιμές κατανάλωσης ενέργειας για υδρολίπαντους κυκλοφορητές. Από το 2013 οι κατασκευαστές δεν επιτρέπεται να διαθέτουν πλέον στην αγορά συμβατικούς κυκλοφορητές. Και αυτό είναι το σωστό. Οι κυκλοφορητές υψηλής απόδοσης καταναλώνουν έως και δέκα φορές λιγότερη ενέργεια. Έτσι προστατεύεται το περιβάλλον, μειώνεται ο λογαριασμός ηλεκτρικού ρεύματος των πελατών σας και νέες δυνατότητες κέρδους δημιουργούνται για εσάς, τους εγκαταστάτες. Ο συνεργάτης σας στη μετά ErP εποχή. Μιλήστε με τους πελάτες σας για την ενεργειακή απόδοση. Η Wilo σας υποστηρίζει. Οι κυκλοφορητές υψηλής απόδοσης της εταιρείας μας, προσφέρουν απόλυτη σιγουριά για το μέλλον και ικανοποιούν ήδη σήμερα τις απαιτήσεις της Οδηγίας ErP (2009/125/ΕΚ και σύμφωνα με τους κανονισμούς (ΕΚ) 641/2009 και (ΕΕ) 622/2012). Συνεπώς δεν χρειάζεται να ασχοληθείτε με τις επί μέρους λεπτομέρειες της οδηγίας. 01/08/ /01/2013 EEI 0,27 Καμία απαίτηση Εξωτερικοί κυκλοφορητές για θέρμανση και κλιματισμό Καμία απαίτηση Κυκλοφορητές ενσωματωμένοι σε συστήματα παραγωγής θερμότητας και σε σταθμούς ηλιακών συστημάτων Καμία απαίτηση Αντικατάσταση ενωσματωμένων κυκλοφορητών σε συστήματα παραγωγής θερμότητας και σταθμούς ηλιακών συστημάτων, που θα κυκλοφορήσουν στην αγορά πριν την 01/08/2015 Πολύ καλύτερα από την οριακή τιμή EEI: Κυκλοφορητές Wilo υψηλής απόδοσης Κυκλοφορητές Wilo υψηλής απόδοσης EEI = Δείκτης ενεργειακής απόδοσης σύμφωνα με τον κανονισμό (ΕΚ) 641/2009 και (ΕΕ) 622/2012 της Ευρωπαϊκής Επιτροπής (υπολογίζεται μέσω σύγκρισης της κατανάλωσης ισχύος για διάφορα φορτία, με την αντίστοιχη κατανάλωση ισχύος για τα ίδια φορτία, ενός κυκλοφορητή που χρησιμοποιήθηκε ως σημείο αναφοράς) Χρήσιμες πληροφορίες για την Οδηγία ErP: ƒƒη σύντμηση ErP αναφέρεται στην Ευρωπαϊκή Οδηγία Οικολογικού Σχεδιασμού για τα «προϊόντα που σχετίζονται με την κατανάλωση ενέργειας», η οποία τέθηκε σε ισχύ το 2013 και υλοποιείται σε τρεις φάσεις για τους κυκλοφορητές θέρμανσης. ƒƒη Οδηγία ErP αντικατέστησε από την 01/01/2013, την προηγούμενη ταξινόμηση ενεργειακής απόδοσης (A G). ƒƒαπό το 2013, το 95 % των προηγούμενα διαθέσιμων συμβατικών κυκλοφορητών θέρμανσης απαγορεύτηκε να διατίθεται πλέον στην αγορά. Περισσότερα σχετικά με την Οδηγία ErP:

3 4 Εξοικονόμηση ενέργειας και βιωσιμότητα 5 Δύο ισχυρά επιχειρήματα: Εξοικονόμηση χρημάτων, προστασία του περιβάλλοντος. Εξατομικευμένος υπολογισμός εξοικονόμησης: Με το «Wilo Assistant», την ισχυρή εφαρμογή της Wilo για Smartphones μπορείτε να υπολογίσετε την εξοικονόμηση ρεύματος και εκλύσεων CO2 ξεχωριστά για κάθε πελάτη σας. Και αυτό με ταχύτητα δευτερολέπτων. Δυνατότητα εξοικονόμησης έως και 166 ετησίως. Με τα προϊόντα Wilo απευθύνεστε τόσο στη λογική, όσο και στο αίσθημα ευθύνης των πελατών σας. Με τους κυκλοφορητές υψηλής απόδοσης οι ιδιοκτήτες και οι ενοικιαστές σπιτιών μπορούν να μειώσουν σημαντικά τον οικιακό προϋπολογισμό έως και 166 το χρόνο. Η αλλαγή αυτή ωφελεί επίσης και το περιβάλλον. Η μείωση των ευρωπαϊκών αναγκών κατανάλωσης ρεύματος κατά 23 TWh μέχρι το έτος 2020 είναι εφικτή. Αυτό αντιστοιχεί στη συνολική κατανάλωση ρεύματος της Ιρλανδίας και έχει ως αποτέλεσμα τη μείωση των ευρωπαϊκών εκλύσεων CO2 κατά 11 εκατομ. τόνους. Η εφαρμογή «Wilo Assistant» διατίθεται εδώ: App Store is a service mark of Apple Inc. Android is a trademark of Google Inc. Web-App app.wilo.com Wilo-Yonos PICO Wilo-Stratos PICO Τηλεόραση Πλυντήριο ρούχων Πλυντήριο πιάτων Κατανάλωση σε kwh/έτος 46,5 Δαπάνες ρεύματος/έτος Ο υπολογισμός γίνεται με βάση μια μέση τιμή ρεύματος 22 ct/kwh. 54 Στεγνωτήριο Φωτισμός Ψυγείο Καταψύκτης Ηλεκτρική κουζίνα Κυκλοφορητής θέρμανσης (παλιός) Στοιχεία υπολογισμού για οικιακούς καταναλωτές και παλιούς κυκλοφορητές θέρμανσης: Ετήσια κατανάλωση ενέργειας σύμφωνα με το περιοδικό «Stiftung Warentest», Σεπτ Wilo-Yonos PICO και WiloStratos PICO: Οι παραδοχές μας: ώρες λειτουργίας το χρόνο, παροχή 1 m³/h, μανομετρικό 1,5 m.

4 6 Wilo-Yonos PICO 7 Wilo-Yonos PICO, ο απλός. Η συμβουλή μου: Σε στενούς χώρους εγκατάστασης βοηθά η χρήση του γωνιακού ταχυσυνδέσμου Wilo με καλώδιο σύνδεσης 2 μέτρων και ελεύθερα άκρα. Γρήγορη εγκατάσταση, εύκολος χειρισμός. Τομέας εφαρμογών: Standard κυκλοφορητής υψηλής απόδοσης, για όλες τις εγκαταστάσεις θέρμανσης ζεστού νερού σε μονοκατοικίες και διπλοκατοικίες, για εφαρμογές κλιματισμού και για βιομηχανικές εγκαταστάσεις. Ειδικά χαρακτηριστικά: Ο κυκλοφορητής Wilo Yonos PICO εστιάζει στις βασικές λειτουργίες. Έτσι, ο χειρισμός και η εγκατάστασή του γίνεται με ιδιαίτερα απλό τρόπο. Χάρη στον ταχυσύνδεσμο Wilo, η ηλεκτρική σύνδεση του κυκλοφορητή γίνεται σε χρόνο μηδέν και χωρίς εργαλεία. Πλεονεκτήματα προϊόντος: ƒƒstandard κυκλοφορητής υψηλής απόδοσης ƒƒηλεκτρική σύνδεση χωρίς εργαλεία χάρη στον ταχυσύνδεσμο Wilo ƒƒμοναδική λειτουργία εξαέρωσης κυκλοφορητή ƒƒοθόνη LED για ρύθμιση του σημείου λειτουργίας και προβολή της τρέχουσας κατανάλωσης ƒƒεύκολη ρύθμιση κατά την αντικατάσταση ενός συμβατικού κυκλοφορητή, π.χ. Wilo-Star-RS ƒƒκαι φυσικά: απόλυτα συμβατός με την Οδηγία ErP Περισσότερα για τον Wilo Yonos PICO: Οι επιλογές ταχυτήτων του Wilo-Star-RS. Λειτουργία 3 βαθμίδων του Wilo Yonos PICO. Οθόνη LED για τη ρύθμιση του σημείου λειτουργίας και προβολή της ισχύος. Αυτόματη λειτουργία εξαέρωσης κυκλοφορητή.

5 8 Wilo-Stratos PICO 9 Χρήσιμη πληροφορία: Ο κυκλοφορητής Wilo Stratos PICO είναι εργοστασιακά εξοπλισμένος με θερμομονωτικό κέλυφος. Wilo-Stratos PICO, ο εύχρηστος. Προβολή της λειτουργίας «Dynamic Adapt» και της λειτουργίας εξαέρωσης. Συνεχής έλεγχος: Η τρέχουσα κατανάλωση ισχύος και η συνολική κατανάλωση ρεύματος. Υψηλή απόδοση με λειτουργία «Dynamic Adapt». Τομέας εφαρμογών: Premium κυκλοφορητής υψηλής απόδοσης για όλες τις εγκαταστάσεις θέρμανσης ζεστού νερού σε μονοκατοικίες και διπλοκατοικίες, για εφαρμογές κλιματισμού και για βιομηχανικές εγκαταστάσεις. Ειδικά χαρακτηριστικά: Ο κυκλοφορητής Wilo Stratos PICO επιτρέπει έως και 90 % εξοικονόμηση ενέργειας σε σύγκριση με τους συμβατικούς κυκλοφορητές και συνεπώς επιτυγχάνει μια ιδιαίτερα γρήγορη απόσβεση. Μέσω της λειτουργίας «Dynamic Adapt», ο κυκλοφορητής προσαρμόζεται συνεχώς στις απαιτήσεις του συστήματος θέρμανσης σε μικρά διαστήματα ελέγχου. Πλεονεκτήματα προϊόντος: ƒƒpremium κυκλοφορητής υψηλής απόδοσης ƒƒηλεκτρική σύνδεση χωρίς εργαλεία χάρη στον ταχυσύνδεσμο Wilo ƒƒμοναδική λειτουργία εξαέρωσης κυκλοφορητή ƒƒμεγάλη οθόνη LC για την ένδειξη της τρέχουσας κατανάλωσης ισχύος και των συνολικών kwh ƒƒλειτουργία «Dynamic Adapt» για διαρκή αυτόματη προσαρμογή σε μικρά διαστήματα ελέγχου ƒƒκαι φυσικά: απόλυτα συμβατός με την Οδηγία ErP Περισσότερα για τον Wilo Stratos PICO: Σύνδεση καλωδίων, κάλυψη καλωδίων, σύνδεση τροφοδοσίας.

6 10 Wilo-Stratos 11 «Τεχνολογία κόκκινου κουμπιού» και οθόνη με δυνατότητα περιστροφής των ενδείξεων της. Ο πλαστικός σωλήνας απο ανθρακονήματα αποτρέπει τις απώλειες δινορευμάτων. Πλήρως δομοστοιχειωτός σχεδιασμός διαύλου. Wilo-Stratos, ο πολύπλευρος. Ισχυρός και κατάλληλος για μεγάλο εύρος εφαρμογών. Τομέας εφαρμογών: Premium κυκλοφορητής υψηλής απόδοσης για συστήματα θέρμανσης ζεστού νερού όλων των τύπων, για συστήματα κλιματισμού, κλειστά κυκλώματα ψύξης και για βιομηχανικές εγκαταστάσεις. Ιδανικός για επαγγελματική διαχείριση κτιρίων. Ειδικά χαρακτηριστικά: Ο κυκλοφορητής Wilo Stratos εντυπωσιάζει με την γκάμα εφαρμογών στις οποίες μπορεί να χρησιμοποιηθεί, όπως για παράδειγμα σε εγκαταστάσεις ψύξης και κλιματισμού με θερμοκρασίες έως και -10 C. Η δοκιμασμένη «τεχνολογία κόκκινου κουμπιού» διευκολύνει την εγκατάσταση και την εκκίνηση λειτουργίας. Πλεονεκτήματα προϊόντος: ƒƒpremium κυκλοφορητής υψηλής απόδοσης ƒƒχρήση σε εγκαταστάσεις θέρμανσης, ψύξης και κλιματισμού με θερμοκρασία από -10 C μέχρι +110 C ƒƒενδείκνυται για μισθωμένα, διοικητικά, εμπορικά κτίρια ƒƒεύκολη εγκατάσταση και εκκίνηση λειτουργίας χάρη στην «τεχνολογία κόκκινου κουμπιού» ƒƒδυνατότητα σύνδεσης σε όλα τα συστήματα αυτοματισμού κτιρίων μέσω προστιθέμενων δομοστοιχείων διεπαφής ƒƒκαι φυσικά: απόλυτα συμβατός με την Οδηγία ErP Περισσότερα για τον Wilo Stratos: Με το USB stick μπορείτε να εμπλουτίσετε τον κυκλοφορητή Wilo-Stratos με πρόσθετες λειτουργίες ασύρματης ανταλλαγής δεδομένων, π.χ. τηλεχειρισμό, στατιστικά στοιχεία, ανάλυση, ρύθμιση και αποθήκευση δεδομένων.

7 12 Τεχνικά στοιχεία 13 Τεχνικά στοιχεία. Wilo Yonos PICO, Wilo Stratos PICO, Wilo-Stratos. Εξοπλισμός Wilo-Yonos PICO Wilo-Stratos PICO Wilo-Stratos Τεχνολογία κινητήρα Εύρος λειτουργίας Τρόπος ελέγχου Κινητήρας EC ανθεκτικός σε ρεύμα εμπλοκής Μανομετρικό H max. = 7,6 m Παροχή Q max. = 4,8 m 3 /h Σταθερή διαφορική πίεση: Δp c Μεταβλητή διαφορική πίεση: Δp v Κινητήρας EC ανθεκτικός σε ρεύμα εμπλοκής Μανομετρικό H max. = 6 m Παροχή Q max. = 3,5 m³/ h Σταθερή διαφορική πίεση: Δp c Μεταβλητή διαφορική πίεση: Δp v Dynamic Adapt Εξαέρωση Λειτουργία εξαέρωσης Πρόγραμμα εξαέρωσης - Οθόνη Οθόνη LED Οθόνη LC Οθόνη LC Ηλεκτρική σύνδεση Ταχυσύνδεσμος Wilo: 1~230 V, 50/60 Hz Ταχυσύνδεσμος Wilo: 1~230 V, 50/60 Hz Βαθμός προστασίας IPX2 D IPX4 D IPX4 D Κινητήρας EC ανθεκτικός σε ρεύμα εμπλοκής Μανομετρικό H max. = 17 m Παροχή Q max. = 62 m³/ h Σταθερή διαφορική πίεση: Δp c Μεταβλητή διαφορική πίεση: Δp v Διαφορική πίεση ελεγχόμενη μέσω θερμοκρασίας: Δp t Λειτουργία σταθερών στροφών (n = σταθερό) 1~230 V, 50/60 Hz Εύρος θερμοκρασίας υγρού 10 C έως +95 C +2 C έως +110 C 10 C έως +110 C Ένδειξη κατανάλωσης Ρέυμα σε W Ρεύμα σε W Συνολικές kwh Κατανάλωση ισχύος Min./Max. 4 W / 75 W 3 W / 40 W 9 W / W Θερμομονωτικό κέλυφος Προαιρετικά Εργοστασιακά Εργοστασιακά Ανάγνωση των δεδομένων μέσω μνήμης IR/δομοστοιχείων διαύλου Περισσότερα σχετικά με τα προϊόντα:

8 14 Wilo-Yonos MAXO 15 Ο ιδανικός συνδυασμός. Ο Wilo-Yonos MAXO παρέχει ταυτόχρονα λειτουργικότητα και υψηλή απόδοση. Για όλους όσους δίνουν έμφαση στην ποιότητα ακόμα και στις απλές εφαρμογές. Ένδειξη LED για αδιαβάθμητα ρυθμιζόμενο μανομετρικό ύψος. Άψογος έλεγχος λειτουργίας χάρη στη λειτουργία αναγγελίας βλάβης. Wilo-Yonos MAXO, ο αποτελεσματικός. Απλά και γρήγορα: ηλεκτρική σύνδεση μέσω του ταχυσύνδεσμου Wilo. Υψηλή απόδοση ακόμα και στις απλές εφαρμογές. Τομέας εφαρμογών: Standard κυκλοφορητής υψηλής απόδοσης για συστήματα θέρμανσης, ψύξης και κλιματισμού από 20 C έως +110 C. Χρήση σε μισθωμένα, διοικητικά και εμπορικά κτίρια. Ειδικά χαρακτηριστικά: Ο Wilo-Yonos MAXO είναι ο standard κυκλοφορητής υψηλής απόδοσης που πείθει χάρη στη λειτουργικότητα και τον υψηλό βαθμό απόδοσης που διαθέτει. Η απόδοση του κυκλοφορητή προσαρμόζεται αυτόματα στις συνεχώς μεταβαλλόμενες καταστάσεις λειτουργίας της εγκατάστασης. Η λειτουργία αναγγελίας βλάβης εξασφαλίζει υψηλή λειτουργική ασφάλεια. Πλεονεκτήματα προϊόντος: ƒƒμέγιστοι βαθμοί απόδοσης χάρη στην τεχνολογία ECM ƒƒένδειξη LED του μανομετρικού και των κωδικών σφάλματος ƒƒελάχιστο σημείο λειτουργίας από 0,5 m ƒƒγρήγορη και εύκολη ηλεκτρική σύνδεση μέσω του ταχυσύνδεσμου Wilo ƒƒεύκολη εκκίνηση λειτουργίας και χειρισμός ƒƒλειτουργία αναγγελίας βλάβης για προστασία της εγκατάστασης Περισσότερες πληροφορίες σχετικά με τα προϊόντα:

9 16 Τεχνικά στοιχεία, καμπύλες λειτουργίας 17 Τεχνικά στοιχεία. Wilo-Yonos MAXO. Καμπύλες λειτουργίας. Wilo-Yonos MAXO. Εξοπλισμός Τεχνολογία κινητήρα Εύρος λειτουργίας Τρόπος ελέγχου Οθόνη Ηλεκτρική σύνδεση Βαθμός προστασίας Wilo-Yonos MAXO Κινητήρας EC ανθεκτικός σε ρεύμα εμπλοκής Μανομετρικό H max. = 12 mπαροχή Q max. = 28 m³/h Σταθερή διαφορική πίεση: Δp-c Μεταβλητή διαφορική πίεση: Δp-v Οθόνη LED 1~230 V, 50/60 Hz IP X4D Εύρος θερμοκρασίας υγρού -20 C έως +110 C Κατανάλωση ισχύος Min./Max. 5 W / 600 W Περισσότερες πληροφορίες σχετικά με τα προϊόντα: Περισσότερα σχετικά με τον οδηγό αντικατάστασης:

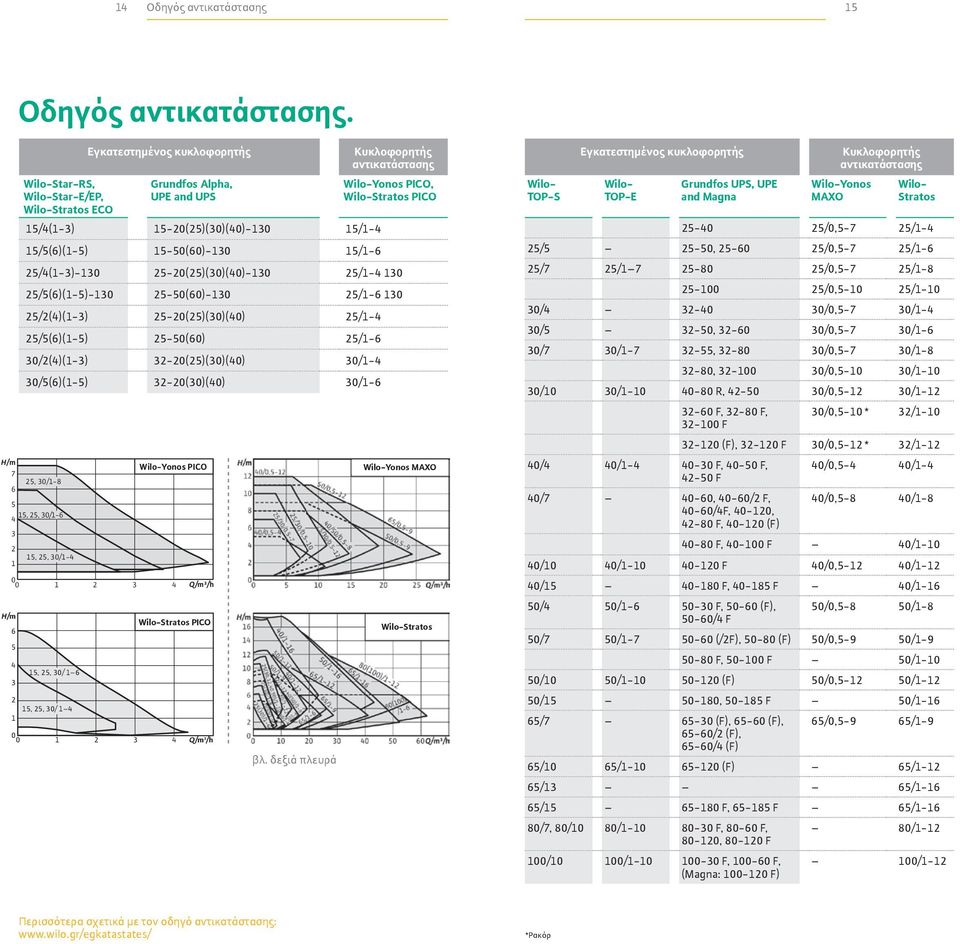

10 14 Οδηγός αντικατάστασης 15 Οδηγός αντικατάστασης. H/m Wilo-Star-RS, Wilo-Star-E/EP, Wilo-Stratos ECO Εγκατεστημένος κυκλοφορητής Grundfos Alpha, UPE and UPS 15/4(1-3) 15-20(25)(30)(40) /1-4 15/5(6)(1-5) 15-50(60) /1-6 H/m Wilo-Stratos PICO , 25, 30/ , 25, 30/ Q/m3 /h βλ. δεξιά πλευρά Κυκλοφορητής αντικατάστασης Wilo Yonos PICO, Wilo-Stratos PICO 25/4(1-3) (25)(30)(40) / /5(6)(1-5) (60) / /2(4)(1-3) 25-20(25)(30)(40) 25/1-4 25/5(6)(1-5) 25-50(60) 25/1-6 30/2(4)(1-3) 32-20(25)(30)(40) 30/1-4 30/5(6)(1-5) 32-20(30)(40) 30/1-6 25, 30/ , 25, 30/ , 25, 30/1-4 Wilo-Yonos PICO Q/m³/h Wilo-Yonos MAXO Wilo-Stratos Wilo- TOP-S Εγκατεστημένος κυκλοφορητής Wilo- TOP-E Grundfos UPS, UPE and Magna Κυκλοφορητής αντικατάστασης Wilo-Yonos MAXO Wilo- Stratos /0,5-7 25/1-4 25/ , /0,5-7 25/1-6 25/7 25/ /0,5-7 25/ /0, / / /0,5-7 30/1-4 30/ , /0,5-7 30/1-6 30/7 30/ , /0,5-7 30/ , /0, / /10 30/ R, /0, / F, F, 30/0,5-10 * 32/ F (F), F 30/0,5-12 * 32/ /4 40/ F, F, 40/0,5-4 40/ F 40/ , 40-60/2 F, 40/0,5-8 40/ /4F, , F, (F) F, F 40/ /10 40/ F 40/0, / / F, F 40/ /4 50/ F, (F), 50/0,5-8 50/ /4 F 50/7 50/ (/2F), (F) 50/0,5-9 50/ F, F 50/ /10 50/ (F) 50/0, / / , F 50/ / (F), (F), 65/0,5-9 65/ /2 (F), 65-60/4 (F) 65/10 65/ (F) 65/ /13 65/ / F, F 65/ /7, 80/10 80/ F, F, 80/ , F 100/10 100/ F, F, (Magna: F) 100/1-12 Περισσότερα σχετικά με τον οδηγό αντικατάστασης: *Ρακόρ

11 WILO Hellas ΑΒΕΕ Αγ. Αθανασίου Άνοιξη Αττικής T F wilo.info@wilo.gr ask_offer@wilo.gr Pioneering for You
