SolarMax, σειρά P. Το αχτύπητο πακέτο για ιδιωτικά φωτοβολταϊκά συστήματα

Transcript

1 SolarMax, σειρά P Το αχτύπητο πακέτο για ιδιωτικά φωτοβολταϊκά συστήματα

2 Η ασφαλής λύση για το μέλλον Οι απαιτήσεις σε ιδιωτικές φωτοβολταϊκές εγκαταστάσεις κατά τα τελευταία χρόνια αυξήθηκαν κατακόρυφα. Με την 20-ετή και πλέον εμπειρία μας στο σχεδιασμό και την κατασκευή μετατροπέων χωρίς μετασχηματιστή, καθώς επίσης και με τη συνεργασία μας με μακροχρόνιους πελάτες γνωρίζουμε καλά τις απαιτήσεις των εγκαταστατών και διαχειριστών των εγκαταστάσεων. Με τη σειρά P της SolarMax αναπτύξαμε έναν μικρό μετατροπέα, ο οποίος προσαρμόζεται άριστα στις τωρινές, αλλά και στις μελλοντικές απαιτήσεις των μικρών φωτοβολταϊκών συστημάτων. Ο μονοφασικός μετατροπέας χάρη στις πολλές ιδιαιτερότητες, οι οποίες καθιστούν δυνατή την απλή και ευέλικτη εγκατάσταση στο σπίτι, θέτει νέα μέτρα και σταθμά και αποτελεί τη λύση που εξασφαλίζει μεγάλο χρόνο ζωής, άνεση και ασφάλεια για το μέλλον σε ότι αφορά στα ατομικά φωτοβολταϊκά συστήματα. Εκτιμώ την ατομική υποστήριξη στην SolarMax. Οι ανάγκες μας και οι ανάγκες των πελατών μου βρίσκονται πάντα στο επίκεντρο του ενδιαφέροντος. Αυτό μου δίνει σε όλα τα μου έργα ένα αίσθημα ασφάλειας. Θα συνεχίσω να εμπιστεύομαι τη SolarMax και στο μέλλον.

3 Ατομικό σύστημα Tracker Χάρη στο νέο σύστημα Dual-Tracker ο προσανατολισμός Ανατολικά-Δυτικά, ή ένας περίεργος αριθμός από πάνελς δεν αποτελεί περιορισμό. Ακόμα και οι ανοχές των πάνελ αντισταθμίζονται με επιτυχία. Με τον τρόπο αυτό μπορεί να αξιοποιηθεί ιδανικά κάθε επιφάνεια στέγης για την παραγωγή ρεύματος. Εναλλακτικά υπάρχει επίσης διαθέσιμη λειτουργία απλού Tracker. Ασφαλής και άνετη περιοχή σύνδεσης Με το απλό σχέδιο σύνδεσης η σειρά P εγκαθίσταται στο ταχύτατα αυτό εξοικονομεί και χρόνο και χρήμα. Χάρη στο χωρισμένο τμήμα σύνδεσης οι συνδέσεις επικοινωνίας είναι προσβάσιμες με ασφάλεια ακόμα και για το διαχειριστή της εγκατάστασης. Έτσι π.χ. είναι δυνατές οι αναβαθμίσεις του σταθερού λογισμικού γρήγορα και απλά. Η μεγαλύτερη απόδοση στην κλάση του Με τη χρήση της δημοφιλούς τοπολογίας HERIC η σειρά Ρ της SolarMax επιτυγχάνει μέγιστες αποδόσεις φωτοβολταϊκής μετατροπής έως και 98% και εξασφαλίζει στο διαχειριστή της εγκατάστασης τα συντομότερα δυνατά κέρδη. Όλες οι συσκευές διαθέτουν ένα σχεδόν αθόρυβο σύστημα παθητικής ψύξης και ενδείκνυνται ιδιαίτερα για χρήση σε ιδιωτικές οικιακές εγκαταστάσεις.

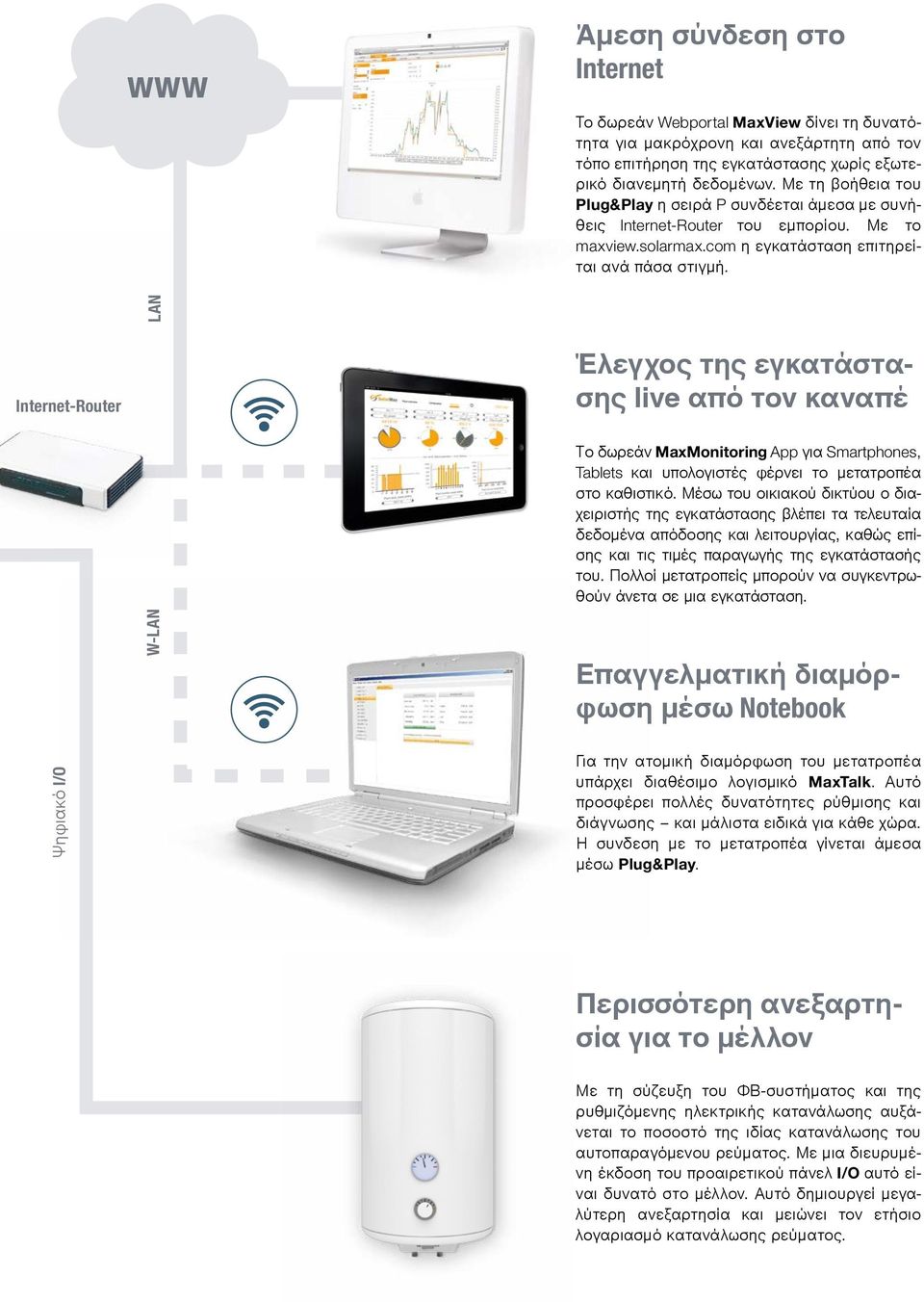

4 www Άμεση σύνδεση στο Internet Το δωρεάν Webportal MaxView δίνει τη δυνατότητα για μακρόχρονη και ανεξάρτητη από τον τόπο επιτήρηση της εγκατάστασης χωρίς εξωτερικό διανεμητή δεδομένων. Με τη βοήθεια του Plug&Play η σειρά P συνδέεται άμεσα με συνήθεις Internet-Router του εμπορίου. Με το maxview.solarmax.com η εγκατάσταση επιτηρείται ανά πάσα στιγμή. Έλεγχος της εγκατάστασης live από τον καναπέ Το δωρεάν MaxMonitoring App για Smartphones, Tablets και υπολογιστές φέρνει το μετατροπέα στο καθιστικό. Μέσω του οικιακού δικτύου ο διαχειριστής της εγκατάστασης βλέπει τα τελευταία δεδομένα απόδοσης και λειτουργίας, καθώς επίσης και τις τιμές παραγωγής της εγκατάστασής του. Πολλοί μετατροπείς μπορούν να συγκεντρωθούν άνετα σε μια εγκατάσταση. W-LAN LAN Internet-Router Επαγγελματική διαμόρφωση μέσω Notebook Ψηφιακό I/O Για την ατομική διαμόρφωση του μετατροπέα υπάρχει διαθέσιμο λογισμικό MaxTalk. Αυτό προσφέρει πολλές δυνατότητες ρύθμισης και διάγνωσης και μάλιστα ειδικά για κάθε χώρα. Η συνδεση με το μετατροπέα γίνεται άμεσα μέσω Plug&Play. Περισσότερη ανεξαρτησία για το μέλλον Με τη σύζευξη του ΦΒ-συστήματος και της ρυθμιζόμενης ηλεκτρικής κατανάλωσης αυξάνεται το ποσοστό της ιδίας κατανάλωσης του αυτοπαραγόμενου ρεύματος. Με μια διευρυμένη έκδοση του προαιρετικού πάνελ I/O αυτό είναι δυνατό στο μέλλον. Αυτό δημιουργεί μεγαλύτερη ανεξαρτησία και μειώνει τον ετήσιο λογαριασμό κατανάλωσης ρεύματος.

5 Μέγιστη απόδοση Οι χειριστές των εγκαταστάσεων επωφελούνται από την υψηλή απόδοση φωτοβολταϊκής μετατροπής και τους δύο MPP-Tracker. Μέγιστη ασφάλεια Με παρατάσεις εγγύησης σε έως και 25 έτη οι διαχειριστές των εγκαταστάσεων μακροπρόθεσμα ελαχιστοποιούν τον οικονομικό τους κίνδυνο. Μέγιστη ευελιξία Η μεγάλη ποικιλία τύπων συσκευών και οι προαιρετικές διεπαφές δίνουν τη δυνατότητα για έναν ευέλικτο και εξατομικευμένο σχεδιασμό εγκαταστάσεων. Επικοινωνία στο Maximum Μέσω μιας άμεσης διεπαφής στο Internet τα δεδομένα της εγκατάστασης είναι διαθέσιμα σε πολλές τερματικές συσκευές και από παντού. Μέγιστη άνεση Ένα απλό σχέδιο σύνδεσης, καθώς επίσης και η εγκατάσταση μέσω Plug&Play καθιστούν την εγκατάσταση ιδιαίτερα άνετη.

6 Τεχνικά δεδομένα SolarMax 2000P SolarMax 3000P SolarMax 4000P SolarMax 4600P SolarMax 5000P Μεγέθη εισόδου Περιοχή τάσης MPP 1) V V V V V Ελάχιστη τάση DC 120 V 120 V 120 V 120 V 120 V Μέγιστη τάση DC 600 V 600 V 600 V 600 V 600 V Μέγιστη ένταση ρεύματος DC 10 A 10 A A A A Αριθμός MPP-Tracker Αριθμός συνδέσεων String Τύπος σύνδεσης Wieland PST40i1 (ίδιας κατασκευής με το MC4) Τιμές εξόδου Ονομαστική απόδοση W W W W W Μέγιστη φαινομενική ισχύς VA VA VA VA VA Μέγιστο ρεύμα AC 9 A 13.5 A 17.5 A 22 A 22 A Τάση δικτύου / εύρος 230 V / V Ονομαστική συχνότητα δικτύου / Περιοχή 50 Hz / Hz Παράγοντας απόδοσης cos(φ) Ρυθμίζεται από 0.9 σε υπερδιέγερση έως 0.9 σε υποδιέγερση Αρμονική παραμόρφωση για ονομαστική απόδοση < 3 % Τύπος σύνδεσης Ακροδέκτης ( mm 2 ) Σύνδεση δικτύου Μονοφασική (L / N / PE) Νυχτερινή κατανάλωση ενέργειας 0 W Απόδοση φωτοβολταϊκής μετατροπής Συνθήκες περιβάλλοντος Μέγιστη απόδοση 97.5 % 97.5 % 98.0 % 98.0 % 98.0 % Ευρωπαϊκή απόδοση φωτοβολταϊκής μετατροπής 97.0 % 97.0 % 97.5 % 97.5 % 97.5 % Είδος προστασίας Περιοχή θερμοκρασιών περιβάλλοντος (για ονομαστική απόδοση) Σχετική υγρασία αέρα Μέγιστο ύψος επάνω από τη στάθμη της θάλασσας Κλάση πυροπροστασίας IP65-20 C C (+45 C) % (καμία συμπύκνωση) 2000m (χωρίς derating) Εξοπλισμός Οθόνη Οθόνη γραφικών LC με κρυφό φωτισμό και LED κατάστασης λειτουργίας Τοπολογία μετατροπέων HERIC, χωρίς μετασχηματιστή Αποζεύκτης DC Ενσωματωμένος Διανεμητής δεδομένων Παραγωγή ενέργειας, κορυφαία απόδοση και διάρκεια λειτουργίας των τελευταίων 31 ημερών, 12 μηνών, 10 ετών. Καμπύλες απόδοσης των τελευταίων 7 ημερών. Επιτήρηση ρυποφόρου ισχύος Εσωτερικά, με ολική ευαισθησία στο ρεύμα Κέλυφος / Κάλυμμα σέρβις Αλουμίνιο / Πλαστικό ASA+PC Αλεξικέραυνο DC και AC Κλάση απαίτησης D (VDE ) και τύπος 3 (EN ) Πρότυπα & οδηγίες ΗΜΣ EN / EN / EN / EN / EN / EN Σύνδεση δικτύου VDE / VDE-AR-N ) / CEI ) / RD 661 / RD 1699 / G83/2 / G59/2 / PPC Guide / C10/11 / EN ) Ασφάλεια συσκευών IEC/ EN / -2 Διεπαφές Επικοινωνία δεδομένων RS485 / Ethernet (Plug&Play) Επαφή αναγγελίας κατάστασης Σύνδεση για δέκτη σήματος ελέγχου Σύνδεση εξωτερικής αντικεραυνικής προστασίας Σύνδεση εξωτερικής επιτήρησης δικτύου Βάρος & διαστάσεις Βάρος 17 kg 17 kg 19 kg 19 kg 19 kg Διαστάσεις σε (Π x Υ x Β) 476 x 360 x 180mm Εγγύηση Στάνταρ εγγύηση 5 έτη Παρατάσεις εγγύησης σε 10, 15, 20 ή 25 έτη 1) Για ονομαστική απόδοση AC Με την επιφύλαξη παντόςδικαιώματος τροποποιήσεων και λαθών. 2) όχι για 5000P 3) για εγκαταστάσεις 6 kw 4) Πορτογαλία και Τσεχία V0 Εξέλιξη απόδοσης φωτοβολταϊκής μετατροπής SolarMax 5000P Απόδοση φωτοβολταϊκής μετατροπής [%] VDC 400 VDC 480 VDC 2013/05 el Ονομαστική απόδοση [%]
