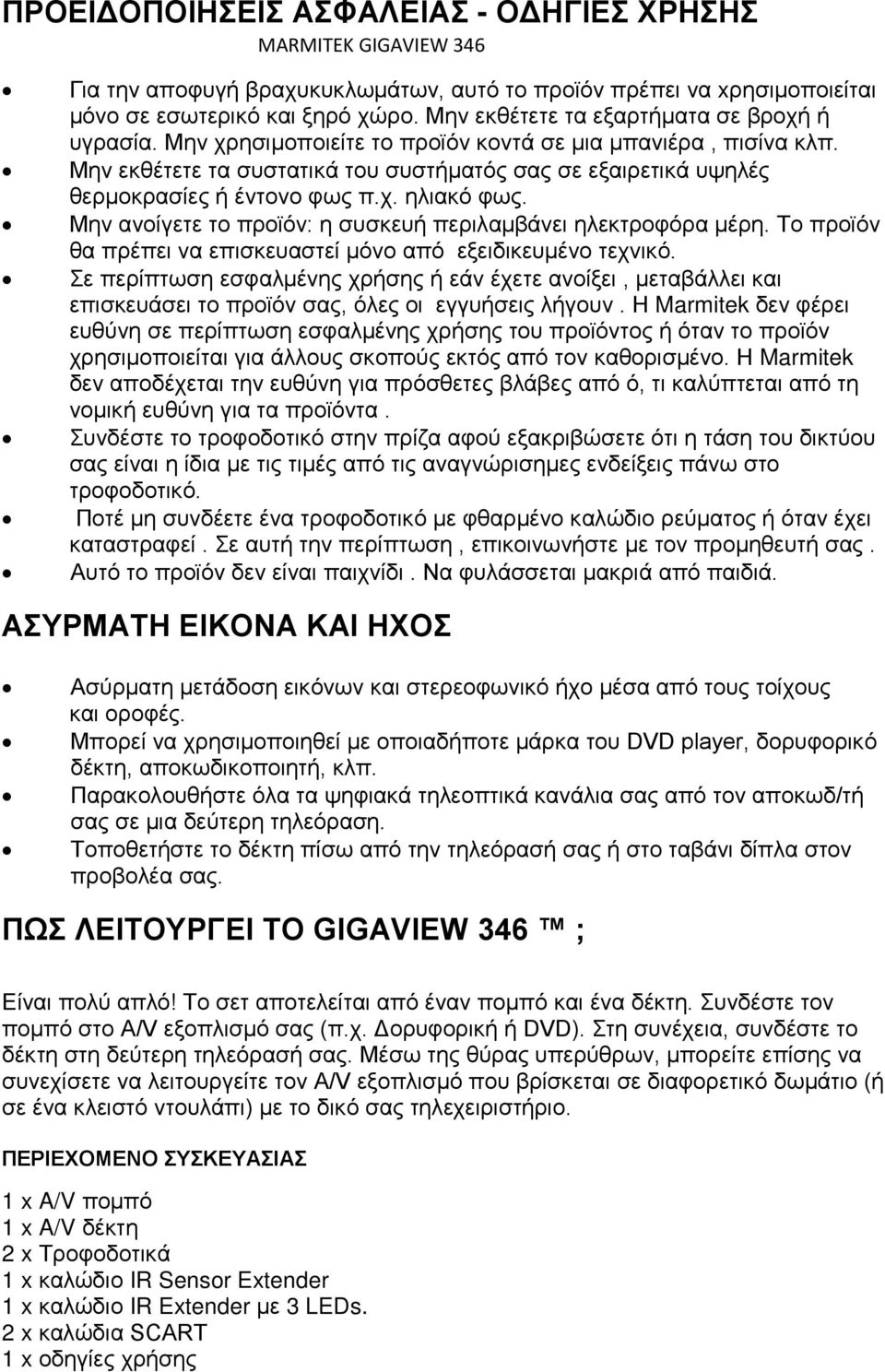

1 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ - ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ MARMITEK GIGAVIEW 346 Για την αποφυγή βραχυκυκλωμάτων, αυτό το προϊόν πρέπει να xρησιμοποιείται μόνο σε εσωτερικό και ξηρό χώρο. Μην εκθέτετε τα εξαρτήματα σε βροχή ή υγρασία. Μην χρησιμοποιείτε το προϊόν κοντά σε μια μπανιέρα, πισίνα κλπ. Μην εκθέτετε τα συστατικά του συστήματός σας σε εξαιρετικά υψηλές θερμοκρασίες ή έντονο φως π.χ. ηλιακό φως. Μην ανοίγετε το προϊόν: η συσκευή περιλαμβάνει ηλεκτροφόρα μέρη. Το προϊόν θα πρέπει να επισκευαστεί μόνο από εξειδικευμένο τεχνικό. Σε περίπτωση εσφαλμένης χρήσης ή εάν έχετε ανοίξει, μεταβάλλει και επισκευάσει το προϊόν σας, όλες οι εγγυήσεις λήγουν. Η Marmitek δεν φέρει ευθύνη σε περίπτωση εσφαλμένης χρήσης του προϊόντος ή όταν το προϊόν χρησιμοποιείται για άλλους σκοπούς εκτός από τον καθορισμένο. Η Marmitek δεν αποδέχεται την ευθύνη για πρόσθετες βλάβες από ό, τι καλύπτεται από τη νομική ευθύνη για τα προϊόντα. Συνδέστε το τροφοδοτικό στην πρίζα αφού εξακριβώσετε ότι η τάση του δικτύου σας είναι η ίδια με τις τιμές από τις αναγνώρισημες ενδείξεις πάνω στο τροφοδοτικό. Ποτέ μη συνδέετε ένα τροφοδοτικό με φθαρμένο καλώδιο ρεύματος ή όταν έχει καταστραφεί. Σε αυτή την περίπτωση, επικοινωνήστε με τον προμηθευτή σας. Αυτό το προϊόν δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά. ΑΣΥΡΜΑΤΗ ΕΙΚΟΝΑ ΚΑΙ ΗΧΟΣ Ασύρματη μετάδοση εικόνων και στερεοφωνικό ήχο μέσα από τους τοίχους και οροφές. Μπορεί να χρησιμοποιηθεί με οποιαδήποτε μάρκα του DVD player, δορυφορικό δέκτη, αποκωδικοποιητή, κλπ. Παρακολουθήστε όλα τα ψηφιακά τηλεοπτικά κανάλια σας από τον αποκωδ/τή σας σε μια δεύτερη τηλεόραση. Τοποθετήστε το δέκτη πίσω από την τηλεόρασή σας ή στο ταβάνι δίπλα στον προβολέα σας. ΠΩΣ ΛΕΙΤΟΥΡΓΕΙ ΤΟ GIGAVIEW 346 ; Είναι πολύ απλό! Το σετ αποτελείται από έναν πομπό και ένα δέκτη. Συνδέστε τον πομπό στο A/V εξοπλισμό σας (π.χ. Δορυφορική ή DVD). Στη συνέχεια, συνδέστε το δέκτη στη δεύτερη τηλεόρασή σας. Μέσω της θύρας υπερύθρων, μπορείτε επίσης να συνεχίσετε να λειτουργείτε τον A/V εξοπλισμό που βρίσκεται σε διαφορετικό δωμάτιο (ή σε ένα κλειστό ντουλάπι) με το δικό σας τηλεχειριστήριο. ΠΕΡΙΕΧΟΜΕΝΟ ΣΥΣΚΕΥΑΣΙΑΣ 1 x A/V πομπό 1 x A/V δέκτη 2 x Τροφοδοτικά 1 x καλώδιο IR Sensor Extender 1 x καλώδιο IR Extender με 3 LEDs. 2 x καλώδια SCART 1 x οδηγίες χρήσης

2 1. Jack Τροφοδοτικό 2. AV jack πομπού. 3. IR LED Extender jack 4. AV jack Δέκτης 5. Αισθητήρας υπερύθρων Extender jack 6. Κεραία 7. Διακόπτης κωδικό ID, ο πομπός και ο δέκτης AV AV πρέπει να είναι σε το ίδιο κανάλι. 8. Ένδειξη LED: POWER ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ A/V ΠΟΜΠΟΥ 1. Συνδέστε το καλώδιο SCART TRANSMITTER στην υποδοχή AV στο πίσω μέρος του πομπού AV [2]. 2. Συνδέστε το άλλο άκρο του καλωδίου στις υποδοχές Audio / Video OUT της πηγής βίντεο που θέλετε να μεταδώσει το σήμα από (π.χ. VCR σας, DVD, δορυφορική τηλεόραση. Άν συνδέσετε τον πομπό στο VIDEO, Satelite Receiver σας επιτρέπει να αλλάζετε κανάλια ανεξάρτητα απο τον χειρισμό της τηλεόρασης. 3. Ενεργοποιήστε το διακόπτη Κωδικός ID σας [7] για να CH1. 4. Ρυθμίστε το διακόπτη στη θέση «OFF». 5. Συνδέστε το βύσμα DC του μετασχηματιστή στην υποδοχή DC, [1] το πίσω μέρος του πομπού AV και συνδέστε τον μετασχηματιστή σε μια πρίζα. Να χρησιμοποιείτε μόνο το παρεχόμενο τροφοδοτικό! 6. Ρυθμίστε το διακόπτη στη θέση «ON». 7. Το ενδεικτικό LED [8] θα ανάψει. 8. Τοποθετήστε τον πομπό AV σε μια βολική τοποθεσία, κατά προτίμηση ελεύθερο από όλες τις πλευρές. Βεβαιωθείτε ότι η κεραία [6] τοποθετείται κατακόρυφα.

3 ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ A/V ΔΕΚΤΗ 1. Συνδέστε το καλώδιο SCART ΔΕΚΤΗ στην υποδοχή AV στο πίσω μέρος του δέκτη AV [4]. 2. Συνδέστε το βύσμα SCART με την είσοδο SCART της τηλεόρασης. 3. Ενεργοποιήστε το διακόπτη Κωδικός ID σας [7] για να επιλέξετε κανάλι επικοινωνίας CH1. 4. Ρυθμίστε το διακόπτη στη θέση «OFF». 5. Συνδέστε το βύσμα DC του μετασχηματιστή στην υποδοχή DC, [1] στο πίσω μέρος του δέκτη AV και συνδέστε τον μετασχηματιστή σε μια πρίζα. Να χρησιμοποιείτε μόνο το παρεχόμενο τροφοδοτικό! 6. Ρυθμίστε το διακόπτη ολίσθησης στη θέση «ON». 7. Το ενδεικτικό LED [8] θα ανάψει 8. Τοποθετήστε το δέκτη AV σε μια βολική τοποθεσία, κατά προτίμηση κατά προτίμηση ελεύθερο από όλες τις πλευρές. Βεβαιωθείτε ότι η κεραία [6] τοποθετείται κατακόρυφα. ΣΥΝΔΕΣΗ ΤΟΥ ΚΑΛΩΔΙΟΥ ΕΠΕΚΤΑΣΗΣ ΥΠΕΡΥΘΡΟΥ ΑΙΣΘΗΤΗΡΑ IR (EAN EIΝΑΙ ΑΠΑΡΑΙΤΗΤΗ) 1. Συνδέστε το καλώδιο του αισθητήρα IR Extender στην IR IN υποδοχή [5] σχετικά με την GigaView 346 Δέκτης και στρέψτε το προς Remote Control. 2. Συνδέστε το καλώδιο IR LED Extender στην υποδοχή IR OUT [3] σχετικά με το GigaView 346 Transmitter. Συνδέστε τα LED υπερύθρων στο μπροστινό μέρος των συσκευών (audio / video) A / V. Αυτό θα στείλει τώρα όλες τις ληφθέντες εντολές υπερύθρων μέσω του καλωδίου αισθητήρα IR Extender.

4 Τοποθετήστε τα LEDs από το καλώδιο IR extender ακριβώς στο παράθυρο IR (υπέρυθρο αισθητήρα) για τον εξοπλισμό A/V που επιθυμούν να λειτουργούν. Βεβαιωθείτε ότι οι λυχνίες του καλωδίου IR κόλλησαν ακριβώς στο αισθητήρα υπερύθρων μιας συσκευής A/V (αυτό μπορεί να είναι εξαιρετικά ακριβής σε κάποιες συσκευές). Η ακριβής θέση μπορεί να εντοπίζεται εύκολα με ένα φακό στο μπροστινό πίνακα της συσκευής(λάμπει ο αισθητήρας IR). Όλα τα IR LEDs περιλαμβάνουν αυτοκόλλητη ταινία με το οποίο συνδέονται με τον εξοπλισμό σας Α/V. Ελέγξτε τη θέση και την απόδοση των LED IR προτού τα εφαρμόσετε στο παράθυρο IR του A/V εξοπλισμού σας. Εάν χρησιμοποιείτε μόνο ένα ή δύο από τα τρία LEDs, μπορείτε να αφήσετε το άλλο LEDs IR αχρησιμοποίητο. Ποτέ μην τα αφαιρέσετε από το καλώδιο επιμήκυνσης! Περιβαλλοντικές πληροφορίες για τους πελάτες στην Ευρωπαϊκή Ένωση 2002/96/ΕΚ του Ευρωπαϊκού οδηγία προβλέπει ότι ο εξοπλισμός που φέρουν αυτό το σύμβολο επί του προϊόντος ή / και τη συσκευασία της δεν πρέπει να πορρίπτονται μαζί με τα υπόλοιπα αστικών αποβλήτων. Το σύμβολο αυτό υποδεικνύει ότι αυτό το προϊόν θα πρέπει να απορρίπτεται ξεχωριστά από τις τακτικές ροές οικιακών αποβλήτων. Είναι δική σας ευθύνη να απορρίπτετε αυτό και άλλων ηλεκτρικών και ηλεκτρονικών συσκευών, μέσω καθορισμένων χώρους συλλογής που ορίζονται από την κυβέρνηση ή τις τοπικές αρχές. Σωστή διάθεση και ανακύκλωσης θα βοηθήσει στην αποτροπή πιθανών αρνητικών συνεπειών για το περιβάλλον και την νθρώπινη υγείας. Για πιο λεπτομερείς πληροφορίες σχετικά με την απόρριψη των παλιών σας συσκευών, παρακαλούμε επικοινωνήστε τοπικές αρχές, την υπηρεσία απόρριψης αποβλήτων, ή το κατάστημα όπου αγοράσατε το προϊόν. ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ Δεν έχω κανένα σήμα. Ελέγξτε αν οι μονάδες είναι συνδεδεμένες στο ρεύμα και αν η ρύθμιση του καναλιού [ 2 ] είναι η ίδια και στις δύο μονάδες. Ελέγξτε αν και οι δύο μονάδες είναι στη θέση «ON» [ 7 ]. Ελέγξτε εάν η λήπτρια τηλεόραση είναι στο σωστό κανάλι A / V. Το λαμβανόμενο σήμα είναι κακό. Δοκιμάστε ένα άλλο κανάλι ( οι ρυθμίσεις του καναλιού θα πρέπει να είναι η ίδιες και στις δύο μονάδες ). Μετακινείστε τις συσκευές πομπού και δέκτη οι οποίες μπορεί να επηρεάζονται αν είναι πολύ κοντά στις πηγές A/V. Αυτά μπορούν να επηρεάσουν την εμβέλεια. Αλλάζοντας τη θέση του πομπού ή / και του δέκτη μερικά εκατοστά μπορεί να διορθώσει το πρόβλημα. Προσπαθήστε ξανά με μικρότερες αποστάσεις.

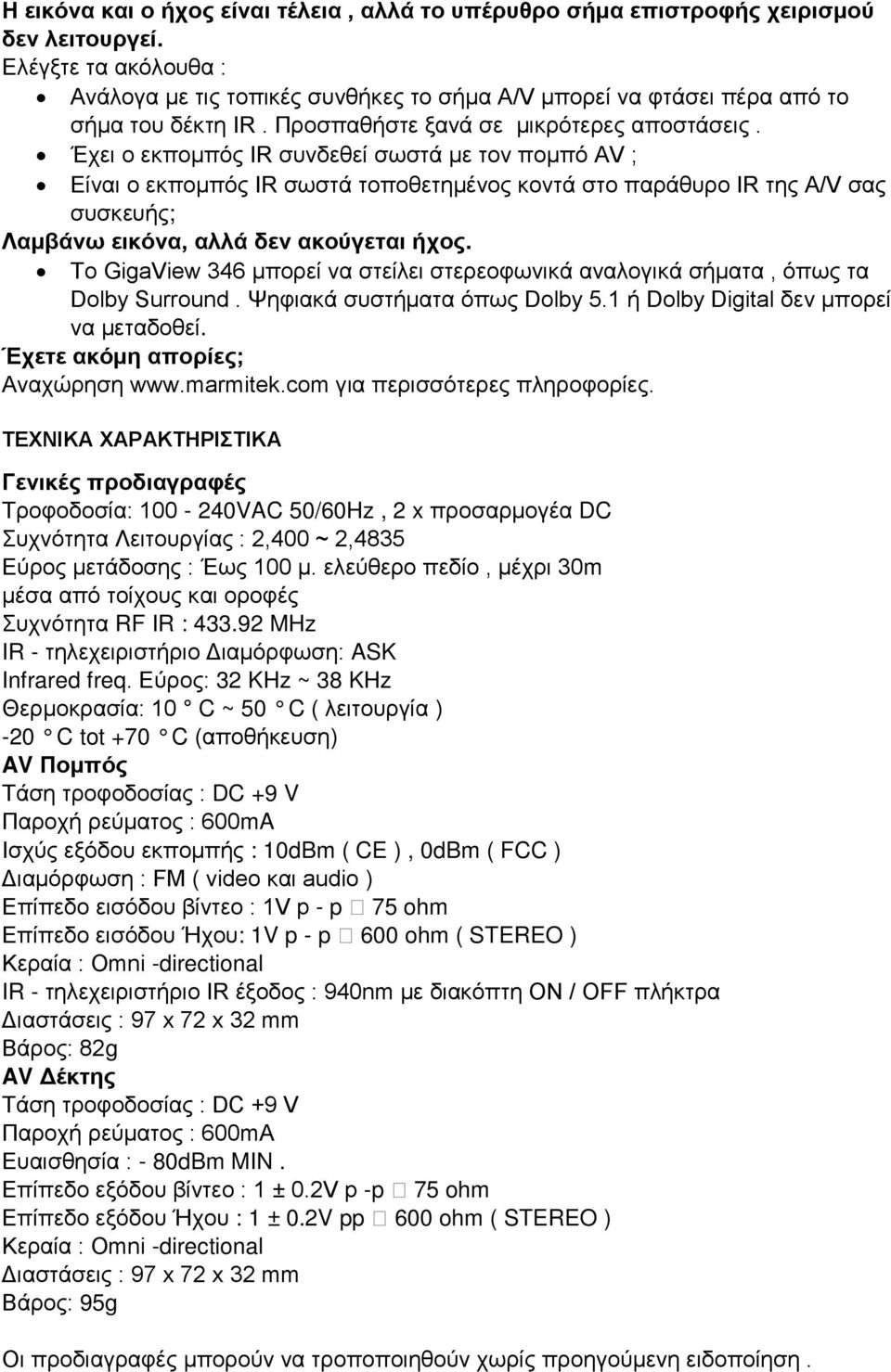

5 Η εικόνα και ο ήχος είναι τέλεια, αλλά το υπέρυθρο σήμα επιστροφής χειρισμού δεν λειτουργεί. Ελέγξτε τα ακόλουθα : Ανάλογα με τις τοπικές συνθήκες το σήμα A/V μπορεί να φτάσει πέρα από το σήμα του δέκτη IR. Προσπαθήστε ξανά σε μικρότερες αποστάσεις. Έχει ο εκπομπός IR συνδεθεί σωστά με τον πομπό AV ; Είναι ο εκπομπός IR σωστά τοποθετημένος κοντά στο παράθυρο IR της A/V σας συσκευής; Λαμβάνω εικόνα, αλλά δεν ακούγεται ήχος. Το GigaView 346 μπορεί να στείλει στερεοφωνικά αναλογικά σήματα, όπως τα Dolby Surround. Ψηφιακά συστήματα όπως Dolby 5.1 ή Dolby Digital δεν μπορεί να μεταδοθεί. Έχετε ακόμη απορίες; Αναχώρηση για περισσότερες πληροφορίες. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Γενικές προδιαγραφές Τροφοδοσία: VAC 50/60Hz, 2 x προσαρμογέα DC Συχνότητα Λειτουργίας : 2,400 ~ 2,4835 Εύρος μετάδοσης : Έως 100 μ. ελεύθερο πεδίο, μέχρι 30m μέσα από τοίχους και οροφές Συχνότητα RF IR : MHz IR - τηλεχειριστήριο Διαμόρφωση: ASK Infrared freq. Εύρος: 32 KHz ~ 38 KHz Θερμοκρασία: 10 C ~ 50 C ( λειτουργία ) -20 C tot +70 C (αποθήκευση) AV Πομπός Τάση τροφοδοσίας : DC +9 V Παροχή ρεύματος : 600mA Ισχύς εξόδου εκπομπής : 10dBm ( CE ), 0dBm ( FCC ) Διαμόρφωση : FM ( video και audio ) Επίπεδο εισόδου βίντεο : 1V p - p 75 ohm Επίπεδο εισόδου Ήχου: 1V p - p 600 ohm ( STEREO ) Κεραία : Omni -directional IR - τηλεχειριστήριο IR έξοδος : 940nm με διακόπτη ON / OFF πλήκτρα Διαστάσεις : 97 x 72 x 32 mm Βάρος: 82g AV Δέκτης Τάση τροφοδοσίας : DC +9 V Παροχή ρεύματος : 600mA Ευαισθησία : - 80dBm MIN. Επίπεδο εξόδου βίντεο : 1 ± 0.2V p -p 75 ohm Επίπεδο εξόδου Ήχου : 1 ± 0.2V pp 600 ohm ( STEREO ) Κεραία : Omni -directional Διαστάσεις : 97 x 72 x 32 mm Βάρος: 95g Οι προδιαγραφές μπορούν να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση.

6 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Δια του παρόντος, Marmitek BV, δηλώνει ότι αυτή η GIGAVIEW 346 είναι σε συμμόρφωση μεοι βασικές απαιτήσεις και άλλες σχετικές διατάξεις της ακόλουθης οδηγίας: Οδηγία 1999/5/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 9ης Μαρτίου1999 σχετικά με το ραδιοεξοπλισμό και τον τηλεπικοινωνιακό τερματικό εξοπλισμό και την αμοιβαία αναγνώριση της πιστότητας των εξοπλισμών αυτών. Οδηγία 2004/108/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 15ης Δεκεμβρίου 2004, για τη προσέγγιση των νομοθεσιών των κρατών μελών σχετικά με ηλεκτρομαγνητική συμβατότητα. Οδηγία 2006/95/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 12ης Δεκεμβρίου 2006, περί εναρμονίσεως των νομοθεσιών των κρατών μελών σχετικά με ηλεκτρολογικό υλικό που προορίζεται να χρησιμοποιηθεί εντός ορισμένων ορίων τάσεως. Οδηγίας 2002/95/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 27ης Ιανουαρίου2003 σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών στα είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Κανονισμός ( ΕΚ ) αριθ. 278/2009 της 6ης Απριλίου 2009 για την εφαρμογή της οδηγίας 2005/32/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου όσον αφορά τις απαιτήσεις οικολογικού σχεδιασμού για κατανάλωση χωρίς φορτίο κατάσταση ηλεκτρικής ενέργειας και τη μέση ενεργό απόδοση των εξωτερικών τροφοδοτικών ισχύος.
