1 ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ ΕΤ4000

2 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Μετά το πέρας της ζωής τους, ο δέκτης θα πρέπει να ανακυκλωθεί σύμφωνα με τις προδιαγραφές που ισχύουν στην Ε.Ε. και όχι μαζί με τα κοινά οικιακά απορρίμματα. Ο δέκτης λειτουργεί με εναλλασσόμενο ρεύμα AC V στα 50Hz/60Hz. Πριν την λειτουργία του, ελέγξτε αν το δίκτυο σας και το τροφοδοτικό σας είναι συμβατά. Σε περίπτωση συντήρησης ή οποιαδήποτε εγκατάστασης θα πρέπει να αποσυνδέσετε τον δέκτη από το ρεύμα. Συνδέστε το καλώδιο ρεύματος σε σημείο εύκολης πρόσβασης, ώστε να μπορείτε να το αποσυνδέσετε γρήγορα σε κατάσταση έκτακτης ανάγκης. Μην υπερφορτώνετε την πρίζα, το καλώδιο ρεύματος ή το τροφοδοτικό, καθώς υπάρχει κίνδυνος ηλεκτροπληξίας ή και πυρκαγιάς. Μην εκτίθετε τον δέκτη σε νερό, σταγόνες νερού και σε οποιαδήποτε είδος υγρού. Μην τοποθετείτε πάνω στο δέκτη αντικείμενα με υγρά, όπως π.χ. βάζα. Μην καθαρίζετε τον δέκτη με βρεγμένο πανί, καθώς μπορεί να προκληθεί βραχυκύκλωμα. Μην τοποθετείται υγρά αντικείμενα δίπλα στον δέκτη. Αποσυνδέστε τον δέκτη από την πρίζα και μετά συνδέστε το καλώδιο που έρχεται από το κάτοπτρο, αλλιώς υπάρχει κίνδυνος να προκληθεί βλάβη στο LNB. Το LNB πρέπει να γειώνεται από την γείωση του δορυφορικού κατόπτρου. Αποσυνδέστε το δέκτη από την πρίζα και αφαιρέστε το καλώδιο κεραίας, κατά την διάρκεια καταιγίδας ή κεραυνών και ειδικά στην περίπτωση που πρόκειται να τον αφήσετε αχρησιμοποίητο για καιρό. Έτσι, θα αποφύγετε πιθανές βλάβες από διακοπές ρεύματος ή κεραυνούς. Το προϊόν είναι εσωτερικής χρήσης, τοποθετήστε το, εντός οικείας. Μην εκτίθετε τον δέκτη σε βροχή, ηλιακή ακτινοβολία ή σε φωτισμό. Μην τοποθετείτε τον δέκτη κοντά σε πηγές θέρμανσης, όπως καλοριφέρ. Βεβαιωθείτε ότι υπάρχει τουλάχιστον 10cm απόσταση από τον τοίχο και τις άλλες ηλεκτρονικές συσκευές. ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ Βεβαιωθείτε ότι στην συσκευασία περιέχονται τα παρακάτω: Δορυφορικός δέκτες Xtrend ET4000 Τηλεχειριστήριο Μπαταρίες Καλώδιο HDMI (Προαιρετικό) Τροφοδοτικό A/C Καλώδιο Ρεύματος Εγχειρίδιο Λειτουργίας

Σε περίπτωση συντήρησης ή οποιαδήποτε εγκατάστασης θα πρέπει να αποσυνδέσετε τον δέκτη από το ρεύμα.

3 ΠΕΡΙΓΡΑΦΗ ΠΡΟΙΟΝΤΟΣ ΠΡΟΣΟΨΗ 1. Πλήκτρα: Standby/Channel+/Channel- 2. USB: Σύνδεση με εξωτερικό USB memory stick ή εξωτερικό σκληρό δίσκο 3. Υποδοχή Έξυπνης Κάρτας: Παρέχονται 2 θύρες έξυπνης κάρτας ΠΙΣΩ ΠΛΕΥΡΑ 1. On: Έλεγχος Τροφοδοσίας on/off. 2. DC-IN: Συνδέστε το τροφοδοτικό D/C. 3. TV SCART: Σύνδεση με TV μέσω καλωδίου SCART. 4. Έξοδος Video: Σύνδεση με TV μέσω καλωδίου RCA. 5. Έξοδος Audio: Σύνδεση με TV μέσω καλωδίου RCA. 6. S/PDIF: Σύνδεση με πολυκάναλο ενισχυτή μέσω καλωδίου S/PDIF. 7. LNB-IN: Σύνδεση καλωδίου από δορυφορική κεραία. 8. HDMI: Σύνδεση με TV μέσω καλωδίου HDMI. 9. Ethernet: Σύνδεση με PC ή άλλο δορυφορικό δέκτη Xtrend. 10. USB: Σύνδεση με USB memory stick ή εξωτερικό σκληρό δίσκο.

TV SCART: Σύνδεση με TV μέσω καλωδίου SCART. 4. Έξοδος Video: Σύνδεση με TV μέσω καλωδίου RCA. 5. Έξοδος Audio: Σύνδεση με TV μέσω καλωδίου RCA. 6.

4 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ 1. Power: Για εναλλαγή της κατάστασης του δέκτη μεταξύ λειτουργίας και standby. 2. Mute: Σιγή ήχου. 3. Αριθμητικά Πλήκτρα: Εισαγωγή αριθμού καναλιού ή αριθμητικών τιμών κατά την περιήγηση στα μενού. 4. <: Κίνηση προς τα αριστερά κατά την περιήγηση στα μενού. 5. >: Κίνηση προς τα δεξιά κατά την περιήγηση στα μενού. 6. GUIDE: Απεικόνιση του Ηλεκτρονικού Οδηγού Προγράμματος (EPG) με τις πληροφορίες που εκπέμπονται. 7. i: Απεικόνιση της καρτέλας πληροφοριών. Με πάτημα ξανά εμφανίζει ακόμη περισσότερες πληροφορίες. 8. MENU: Απεικόνιση του κυρίως μενού. 9. EXIT: Έξοδος από το τρέχον μενού ή επιστροφή στο προηγούμενο μενού. 10. OK: Επιβεβαίωση της επιλογής σας. 11. Πλήκτρα Περιήγησης: Περιήγηση Πάνω/Κάτω και Αριστερά/Δεξιά στα μενού. Τα πλήκτρα Πάνω/Κάτω αλλάζουν κανάλια στην λίστα καναλιών. 12. VOL±: Ρύθμιση έντασης ήχου. 13. P±: Περιήγηση στην λίστα καναλιών. 14. Playlist: Απεικόνιση λίστας καναλιών. 15. Filelist: Απεικόνιση λίστας αποθηκευμένων εγγραφών στο σκληρό δίσκο (αν υπάρχουν). 16. Portal: Απεικόνιση των λιστών των υπηρεσιών TV portal. 17. Έγχρωμα Πλήκτρα: Πλήκτρα που η λειτουργίας τους εξαρτάται από την καρτέλα του μενού που βρίσκεστε. Κόκκινο: Συνήθως χρησιμοποιείται για Εγγραφή, Ακύρωση, κτλ. Πράσινο: Συνήθως χρησιμοποιείται για OK. Κίτρινο Μπλε

>: Κίνηση προς τα δεξιά κατά την περιήγηση στα μενού. 6. GUIDE: Απεικόνιση του Ηλεκτρονικού Οδηγού Προγράμματος (EPG) με τις πληροφορίες που εκπέμπονται. 7. i: Απεικόνιση της καρτέλας πληροφοριών.

5 18..ΙΙ: Αναπαραγωγή και Παύση. 19. Εγγραφή: Απεικονίζει το μενού εγγραφής. 20. Timer: Ρύθμιση Χρονοδιακόπτη Ύπνου. 21. <<: Γρήγορη Κίνηση εμπρός σε διαφορετικές ταχύτητες (x2/4/8/16/32/64/128). 22. >>: Γρήγορη Κίνηση πίσω σε διαφορετικές ταχύτητες (x2/4/8/16/32/64/128). 23. Stop: Διακοπή αναπαραγωγής και επιστροφή σε κατάσταση παρακολούθησης. 24. TEXT: Απεικονίζει την πληροφορία Teletext του τρέχοντος καναλιού, εφόσον εκπέμπεται. 25. TV: Απεικόνιση λίστας καναλιών TV. 26. Subtitle: Απεικόνιση υποτίτλων του τρέχοντος καναλιού, εφόσον εκπέμπονται. 27. Audio: Απεικόνιση των μεταδόσεων ήχου για επιλογή (π.χ. AC3, Stereo). 28. Help: Απεικονίζει βοήθεια για τον χειρισμό του δέκτη. Παρέχει και ένα γρήγορο οδηγό στις λειτουργίες του δέκτη. 29. Radio: Απεικόνιση λίστας καναλιών Radio.

TEXT: Απεικονίζει την πληροφορία Teletext του τρέχοντος καναλιού, εφόσον εκπέμπεται. 25. TV: Απεικόνιση λίστας καναλιών TV. 26.

6 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Επεξεργαστής 800 DMIPS Λειτουργικό Σύστημα Linux Media Player Δυνατότητα λήψης Plug-ins 2 Υποδοχές Έξυπνης Κάρτας Αποκωδικοποίηση MPEG2/H.264 μέσω Hardware 1 x DVB-S2 Tuner Ένδειξη κατάστασης Μνήμη 128MB NAND Flash/256MB*2 DDR Θύρα Ethernet 10/100MB 2 x USB 2.0 RS-232 HDMI S/PDIF για έξοδο ψηφιακού bit stream ήχου Αυτόματη & Χειροκίνητη Ανίχνευση Καναλιών Πολλαπλός έλεγχος LNB (DiSEqC) Υποστήριξη διαφορετικών Skin Τροφοδοσία από εξωτερικό τροφοδοτικό SMPS και διακόπτης τροφοδοσίας Μενού OSD με υποστήριξη 3D Έξοδοι RCA Χρονοδιακόπτης Ύπνου Έξοδος Composite Video (RGB) Εύχρηστο Μενού με γρήγορη και εύκολη εγκατάσταση Χαμηλή κατανάλωση ΕΓΚΑΤΑΣΤΑΣΗ 1. Σύνδεση Καλωδίων Κεραίας Ο ET4000 διαθέτει ένα δορυφορικό tuner, στο οποίο πρέπει να συνδέσετε το καλώδιο κεραίας, ώστε να αποκτήσετε επαρκή ποιότητα σήματος για λήψη των καναλιών. Συνδέστε το καλώδιο κεραίας στη θέση LNB-IN.

0 RS-232 HDMI S/PDIF για έξοδο ψηφιακού bit stream ήχου Αυτόματη & Χειροκίνητη Ανίχνευση Καναλιών Πολλαπλός έλεγχος LNB (DiSEqC) Υποστήριξη διαφορετικών Skin Τροφοδοσία από εξωτερικό τροφοδοτικό SMPS

7 2. Σύνδεση με TV Ο ET4000 παρέχει διαφορετικούς τρόπους συνδέσεων AV. A. Σύνδεση με TV μέσω καλωδίου HDMI Αν η τηλεόρασής σας την διαθέτει είσοδο HDMI, τότε προτιμήστε αυτό τον τρόπο σύνδεσης για να έχετε την καλύτερη δυνατή ποιότητα εικόνας. Συνδέστε την έξοδο HDMI που βρίσκεται στην πίσω πλευρά του δέκτη, με την είσοδο HDMI της TV σας, όπως παρακάτω: B. Σύνδεση με TV μέσω καλωδίου RCA (Video) Ο δέκτης παρέχει και έξοδο Composite video. Η έξοδος αυτή αποτελείται από τρεις ακροδέκτες, ένα για έξοδο Video (Κίτρινος) και δύο για έξοδο στερεοφωνικού ήχου (Λευκός/Κόκκινος). Συνδέστε TV και δέκτη με ακροδέκτες RCA, όπως παρακάτω:

ποιότητα εικόνας. Συνδέστε την έξοδο HDMI που βρίσκεται στην πίσω πλευρά του δέκτη, με την είσοδο HDMI της TV σας, όπως παρακάτω: B.

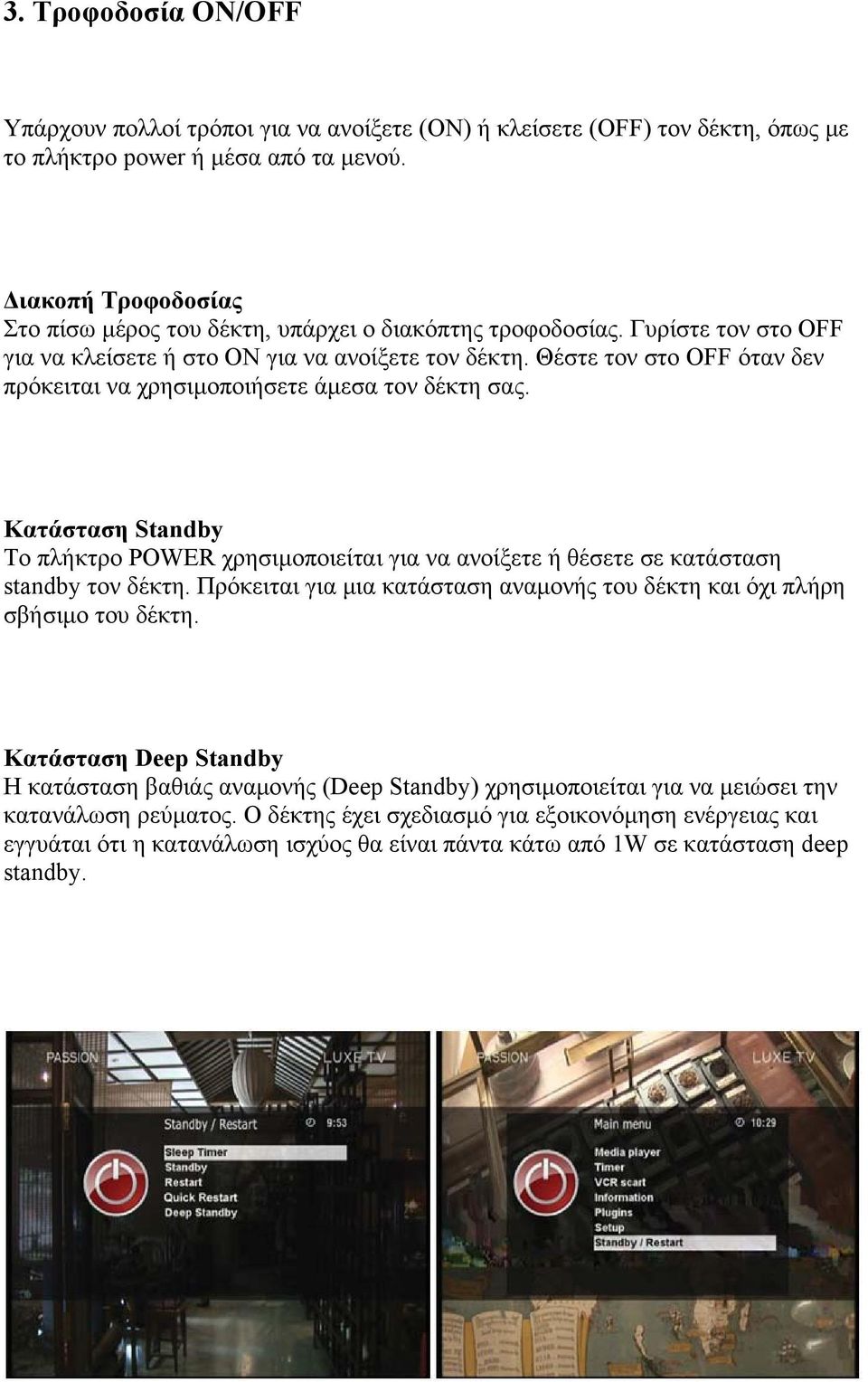

8 3. Τροφοδοσία ON/OFF Υπάρχουν πολλοί τρόποι για να ανοίξετε (ΟΝ) ή κλείσετε (OFF) τον δέκτη, όπως με το πλήκτρο power ή μέσα από τα μενού. Διακοπή Τροφοδοσίας Στο πίσω μέρος του δέκτη, υπάρχει ο διακόπτης τροφοδοσίας. Γυρίστε τον στο OFF για να κλείσετε ή στο ON για να ανοίξετε τον δέκτη. Θέστε τον στο OFF όταν δεν πρόκειται να χρησιμοποιήσετε άμεσα τον δέκτη σας. Κατάσταση Standby Το πλήκτρο POWER χρησιμοποιείται για να ανοίξετε ή θέσετε σε κατάσταση standby τον δέκτη. Πρόκειται για μια κατάσταση αναμονής του δέκτη και όχι πλήρη σβήσιμο του δέκτη. Κατάσταση Deep Standby Η κατάσταση βαθιάς αναμονής (Deep Standby) χρησιμοποιείται για να μειώσει την κατανάλωση ρεύματος. Ο δέκτης έχει σχεδιασμό για εξοικονόμηση ενέργειας και εγγυάται ότι η κατανάλωση ισχύος θα είναι πάντα κάτω από 1W σε κατάσταση deep standby.

Θέστε τον στο OFF όταν δεν πρόκειται να χρησιμοποιήσετε άμεσα τον δέκτη σας. Κατάσταση Standby Το πλήκτρο POWER χρησιμοποιείται για να ανοίξετε ή θέσετε σε κατάσταση standby τον δέκτη.
