1 Σχεδίαση Ολοκληρωμένων Κυκλωμάτων Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών

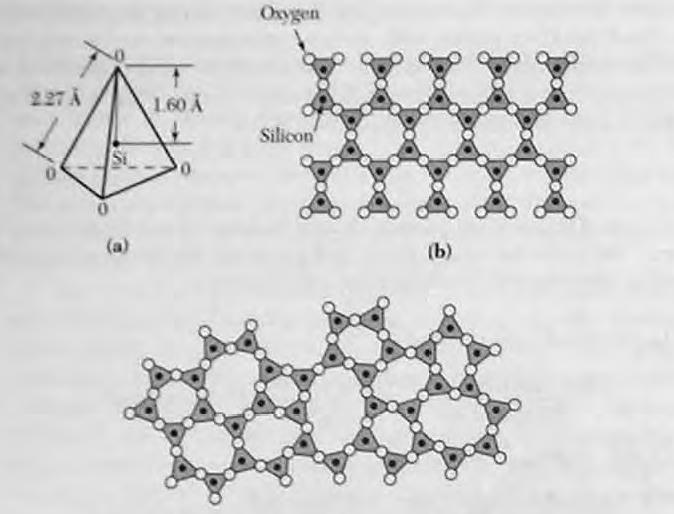

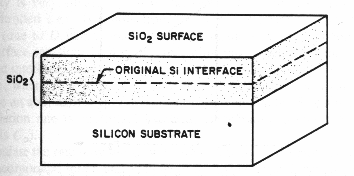

2 Η θεωρία ανάπτυξης του οξειδίου (1από4) 2

3 3 Η θεωρία ανάπτυξης του οξειδίου (2από4) D x k h k 1 C C ox s s i D x k h k 1 C D x k 1 C ox s s ox s o

4 1 dx dt ox Η θεωρία ανάπτυξης του οξειδίου k C i k ks 1 h x ox2 + Ax ox = B(t+τ) s s C ksx D ox (3από4) όπου Αº 2D(1/k s +1/h), Bº 2D C A /N 1 και τº (x i2 +Ax i )/B x ox = (A/2) {[1+4B(t+τ)/A 2 ] 1/2-1} x ox2 = Bt για t>> x ox = B(t+τ)/Α για t+τ<<a2/4b 4

5 Η θεωρία ανάπτυξης του οξειδίου (4από4) 5

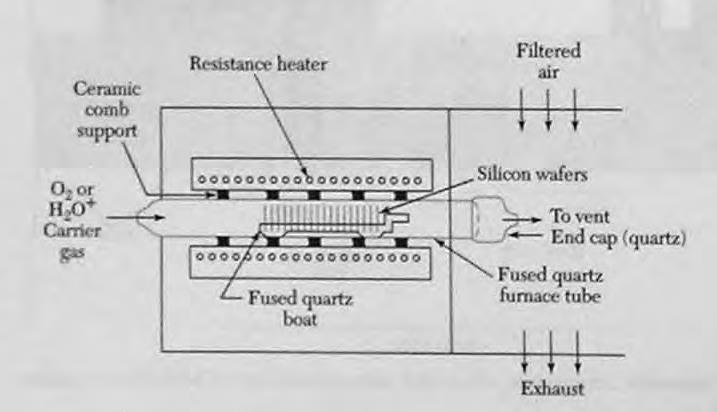

6 Η διαδικασία της οξείδωσης 6

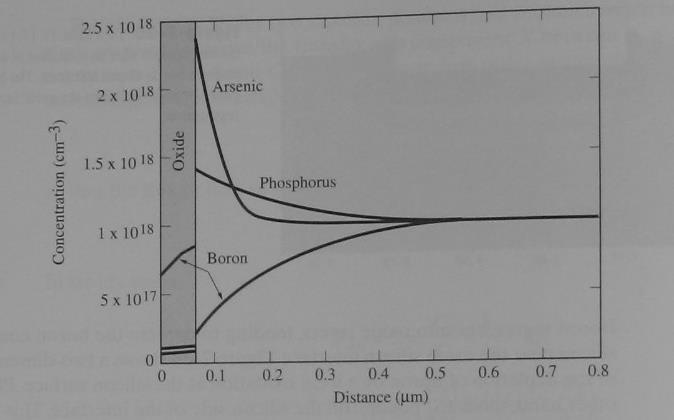

7 Ανακατανομή των προσμίξεων κατά την οξείδωση 7

8 Μετρήσεις του πάχους του οξειδίου Παρατήρηση κάτω από λευκό φωτισμό (1από2) 2d ( 2k 1) 2 η Τεχνικές συμβολής 8

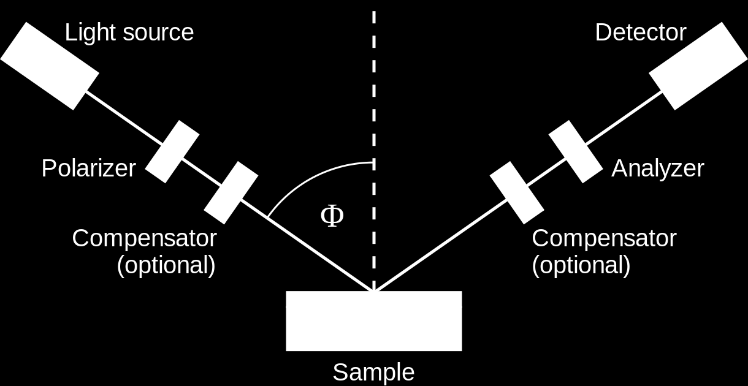

9 Μετρήσεις του πάχους του οξειδίου (2από2) Ελλειψομετρία Μηχανική τεχνική 9
