Ηλεκτρονική. Ενότητα 9: Τρανζίστορ Επίδρασης Πεδίου (FET) Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών

Transcript

1 Ηλεκτρονική Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών

2 Περιεχόμενο ενότητας (1 από 2) Τύποι τρανζίστορ επίδρασης πεδίου (JFET, MOSFET, MESFET). Ομοιότητες και διαφορές των FET με τα διπολικά τρανζίστορ. Η δομή και η λειτουργία του MOSFET (NMOS, PMOS, CMOS). Οι χαρακτηριστικές I-V του MOSFET. 2

3 Περιεχόμενο ενότητας (2 από 2) Το μοντέλο μεγάλου σήματος (DC) του MOSFET. Το μοντέλο και οι παράμετροι μικρού σήματος (ΑC) του MOSFET. Το MOSFET ως κυκλωματικό στοιχείο. Ενισχυτές μικρού σήματος με MOSFET. Υλοποίηση των βασικών λογικών πυλών με MOSFET (NMOS, CMOS). Το FET επαφής (JFET), η λειτουργία και οι χαρακτηριστικές I-V αυτού. 3

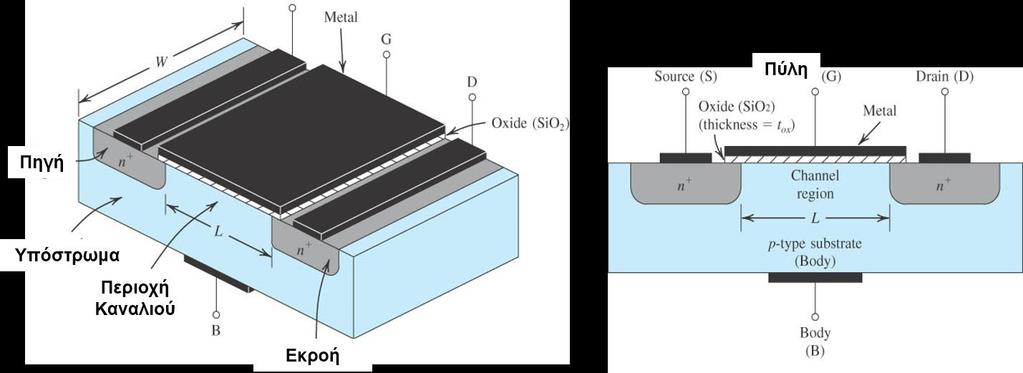

4 Δομή του MOSFET (IGFET) Η δομή του MOSFET απογύμνωσης με κανάλι τύπου-n (NMOS) 4

5 Λειτουργία του MOSFET (1 από 2) Η δημιουργία του αγώγιμου καναλιού. Τάση κατωφλίου: u GS = V t 5

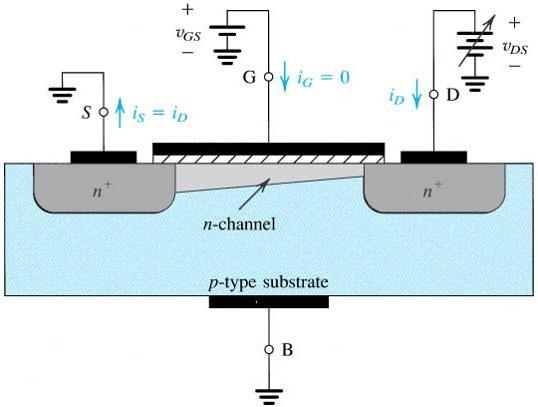

6 Λειτουργία του MOSFET (2 από 2) Εφαρμογή τάσης υ DS. 6

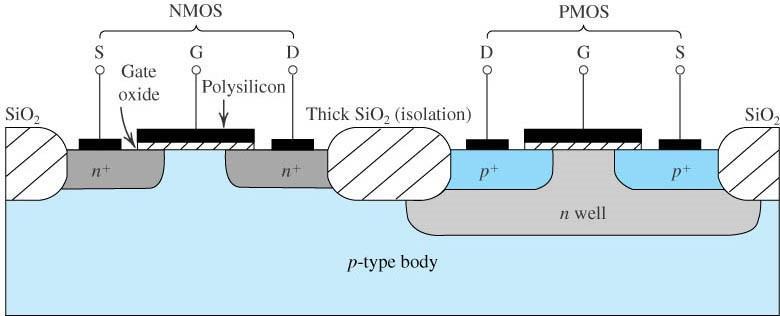

7 Το PMOS και η τεχνολογία CMOS Οι τάσεις πόλωσης του PMOS είναι αντίθετες από αυτές του NMOS 7

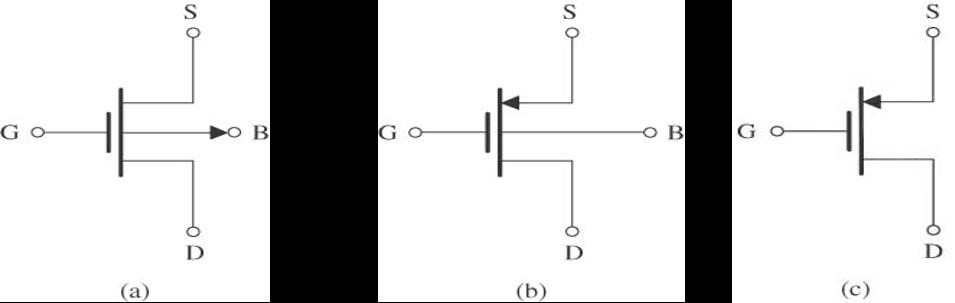

8 Κυκλωματικά σύμβολα του MOSFET Συμβολισμοί του NMOS έγχυσης. Συμβολισμοί του PMOS έγχυσης. 8

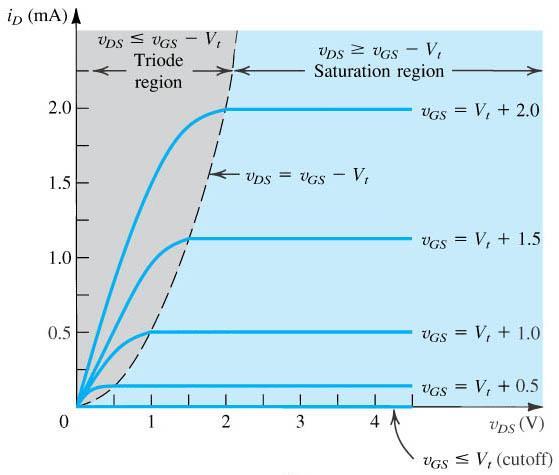

9 Χαρακτηριστικές id-υds του MOSFET Χαρακτηριστική i D -υ GS στον κόρο. Στην αποκοπή: i D 0 GS V t Στην τρίοδο: i C 2 V i D GS t DS DS, γιαds GS Vt 1 W n ox 2 2 C 2 L W L 1 2 V, για V Στον κόρο: D n ox GS t DS GS t 9

10 Αντίσταση εξόδου του MOSFET i D 1 W 2 ox GS t nc 2 L V ( 1 λ ) DS g m i d gs GS Vt ncox I D V ncox 2 GS r GS o i d ds W L 1 V I A D 1 I D W L 10

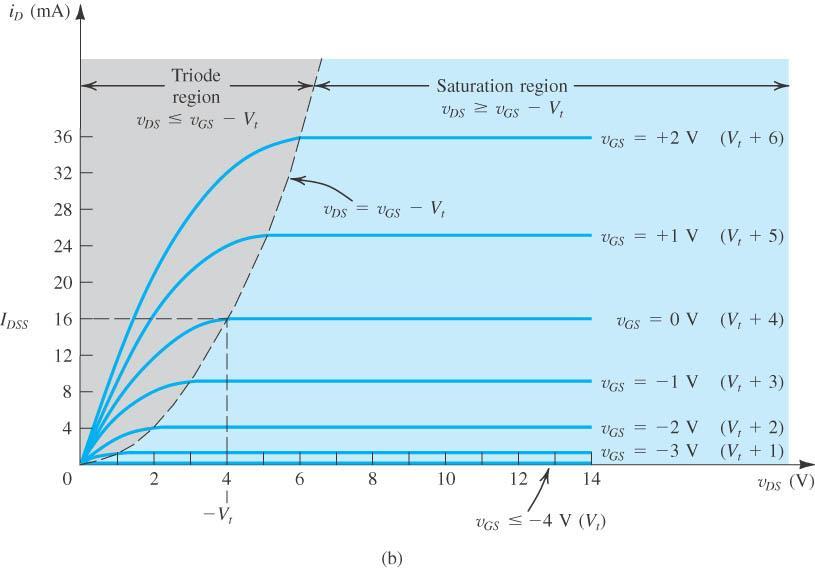

11 Το MOSFET απογύμνωσης 11

12 Το MOSFET σαν κυκλωματικό στοιχείο 12

13 Στο κύκλωμα του σχήματος το MOSFET έχει V t =2V, μ n C ox =20μA/V 2, W/L=100. Η αντίσταση εξόδου του είναι r o =100kΩ. α) Υπολογίστε τις DC ποσότητες V G, I D, V GS και V D. β) Υπολογίστε την g m. γ) Σχεδιάστε το ισοδύναμο μικρού σήματος του κυκλώματος. δ) Υπολογίστε την R in και την απολαβή τάσης υ ο /υ sig. Άσκηση 13

14 Λογικές πύλες με MOSFET (1 από 2) Αντιστροφέας με MOSFET 14

15 Λογικές πύλες με MOSFET (2 από 2) Πύλη NAND με MOSFET Πύλη NOR με MOSFET 15

16 Λογικές πύλες με CMOS(1 από 2) Αντιστροφέας με CMOS. 16

17 Λογικές πύλες με CMOS(2 από 2) Πύλη NAND CMOS Πύλη NOR CMOS 17

18 Τέλος Ενότητας
