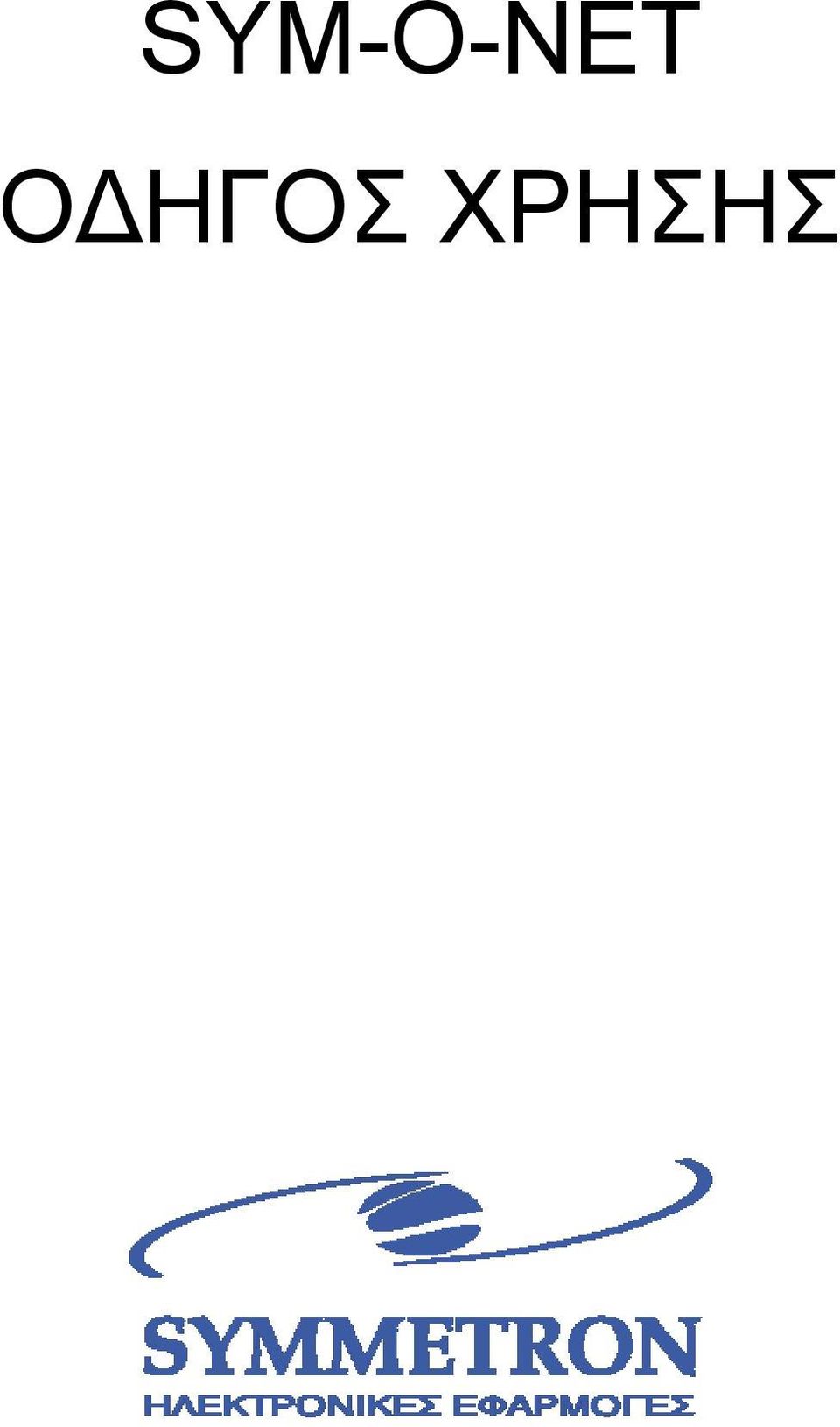

1 SYM-O-NET ΟΔΗΓΟΣ ΧΡΗΣΗΣ

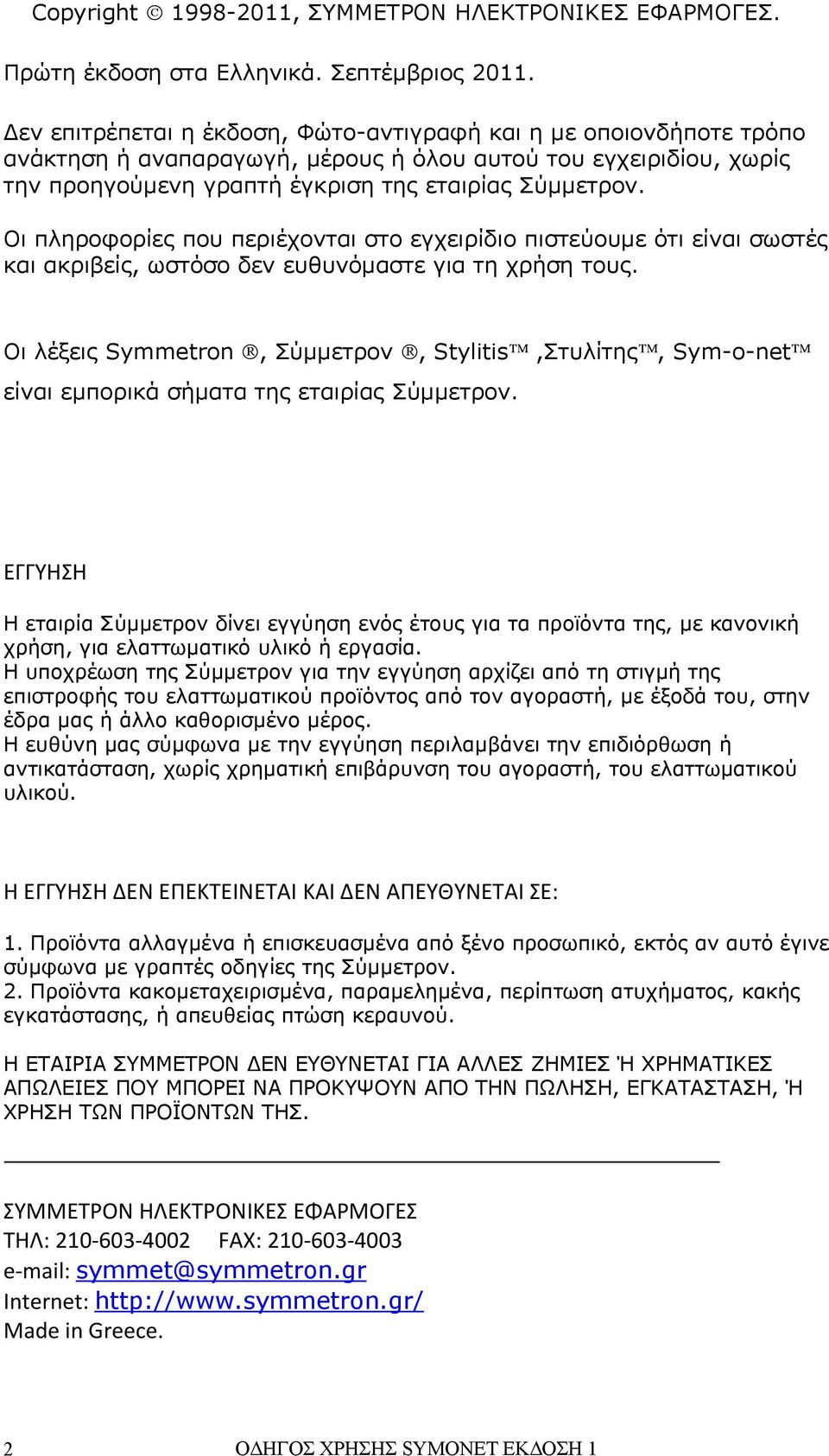

2 Copyright , ΣΥΜΜΕΤΡΟΝ ΗΛΕΚΤΡΟΝΙΚΕΣ ΕΦΑΡΜΟΓΕΣ. Πρώτη έκδοση στα Ελληνικά. Σεπτέμβριος Δεν επιτρέπεται η έκδοση, Φώτο-αντιγραφή και η με οποιονδήποτε τρόπο ανάκτηση ή αναπαραγωγή, μέρους ή όλου αυτού του εγχειριδίου, χωρίς την προηγούμενη γραπτή έγκριση της εταιρίας Σύμμετρον. Οι πληροφορίες που περιέχονται στο εγχειρίδιο πιστεύουμε ότι είναι σωστές και ακριβείς, ωστόσο δεν ευθυνόμαστε για τη χρήση τους. Οι λέξεις Symmetron, Σύμμετρον, Stylitis,Στυλίτης, Sym-o-net είναι εμπορικά σήματα της εταιρίας Σύμμετρον. ΕΓΓΥΗΣΗ Η εταιρία Σύμμετρον δίνει εγγύηση ενός έτους για τα προϊόντα της, με κανονική χρήση, για ελαττωματικό υλικό ή εργασία. Η υποχρέωση της Σύμμετρον για την εγγύηση αρχίζει από τη στιγμή της επιστροφής του ελαττωματικού προϊόντος από τον αγοραστή, με έξοδά του, στην έδρα μας ή άλλο καθορισμένο μέρος. Η ευθύνη μας σύμφωνα με την εγγύηση περιλαμβάνει την επιδιόρθωση ή αντικατάσταση, χωρίς χρηματική επιβάρυνση του αγοραστή, του ελαττωματικού υλικού. Η ΕΓΓΥΗΣΗ ΔΕΝ ΕΠΕΚΤΕΙΝΕΤΑΙ KAI ΔΕΝ ΑΠΕΥΘΥΝΕΤΑΙ ΣΕ: 1. Προϊόντα αλλαγμένα ή επισκευασμένα από ξένο προσωπικό, εκτός αν αυτό έγινε σύμφωνα με γραπτές οδηγίες της Σύμμετρον. 2. Προϊόντα κακομεταχειρισμένα, παραμελημένα, περίπτωση ατυχήματος, κακής εγκατάστασης, ή απευθείας πτώση κεραυνού. Η ΕΤΑΙΡΙΑ ΣΥΜΜΕΤΡΟΝ ΔΕΝ ΕΥΘΥΝΕΤΑΙ ΓΙΑ ΑΛΛΕΣ ΖΗΜΙΕΣ Ή ΧΡΗΜΑΤΙΚΕΣ ΑΠΩΛΕΙΕΣ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΥΨΟΥΝ ΑΠΟ ΤΗΝ ΠΩΛΗΣΗ, ΕΓΚΑΤΑΣΤΑΣΗ, Ή ΧΡΗΣΗ ΤΩΝ ΠΡΟΪΟΝΤΩΝ ΤΗΣ. ΣΥΜΜΕΤΡΟΝ ΗΛΕΚΤΡΟΝΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΤΗΛ: FAX: e mail: symmet@symmetron.gr Internet: Made in Greece. 2 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

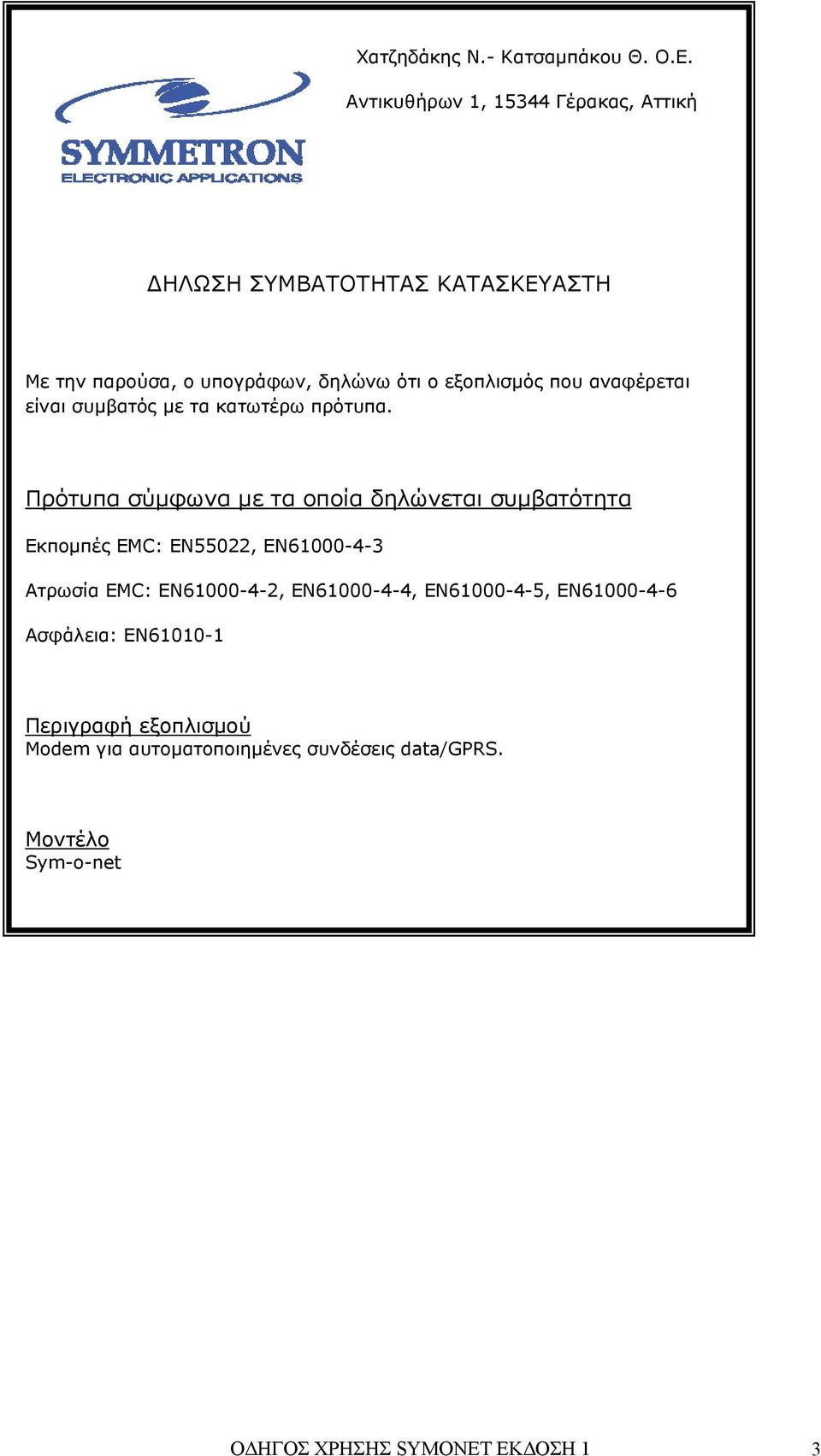

3 Χατζηδάκης Ν.- Κατσαμπάκου Θ. Ο.Ε. Αντικυθήρων 1, Γέρακας, Αττική ΔΗΛΩΣΗ ΣΥΜΒΑΤΟΤΗΤΑΣ ΚΑΤΑΣΚΕΥΑΣΤΗ Με την παρούσα, ο υπογράφων, δηλώνω ότι ο εξοπλισμός που αναφέρεται είναι συμβατός με τα κατωτέρω πρότυπα. Πρότυπα σύμφωνα με τα οποία δηλώνεται συμβατότητα Εκπομπές EMC: ΕΝ55022, EN Ατρωσία EMC: EN , EN , EN , EN Ασφάλεια: EN Περιγραφή εξοπλισμού Modem για αυτοματοποιημένες συνδέσεις data/gprs. Μοντέλο Sym-o-net ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 3

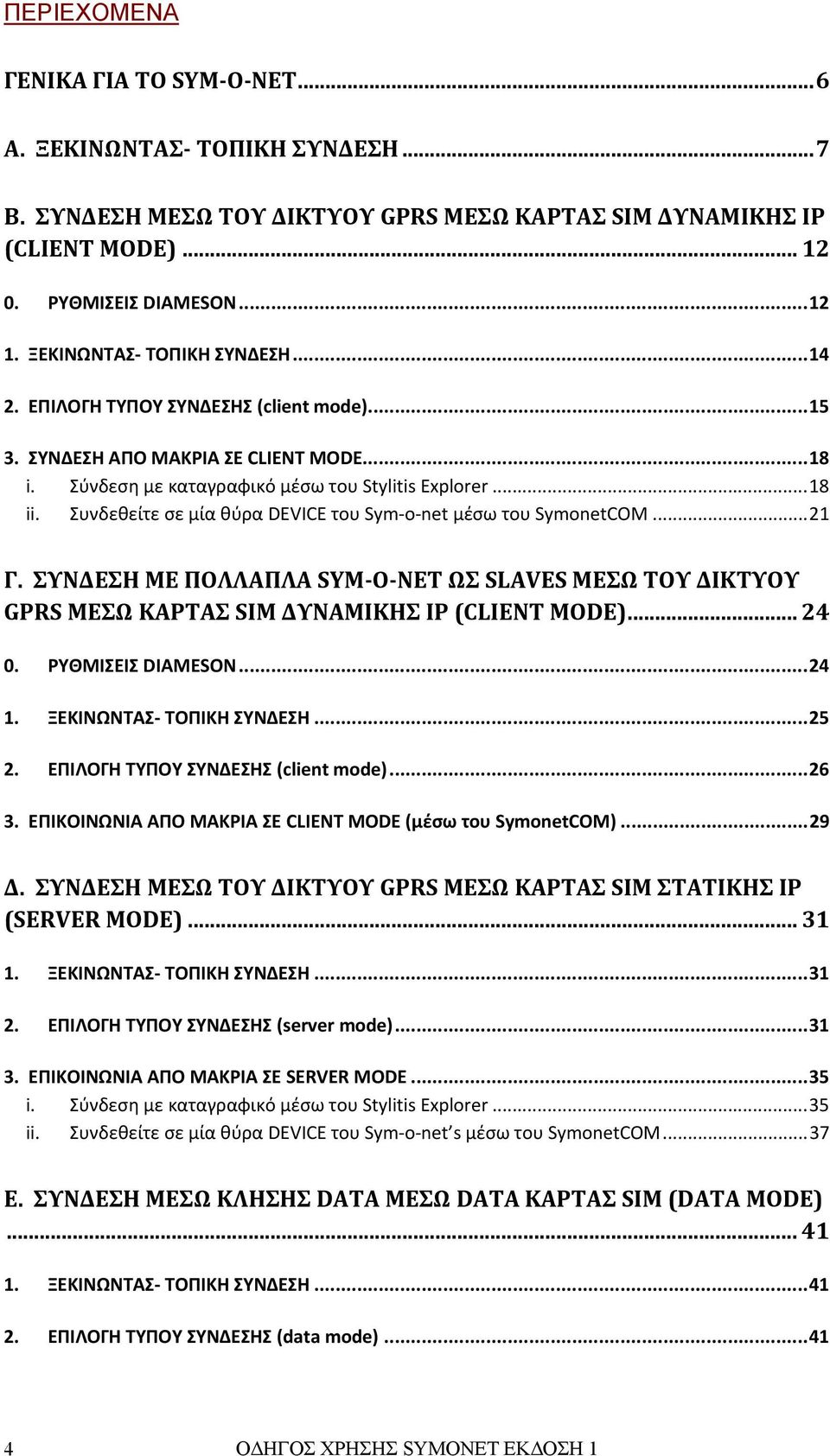

4 ΠΕΡΙΕΧΟΜΕΝΑ ΓΕΝΙΚΑ ΓΙΑ ΤΟ SYM O NET...6 Α. ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ...7 Β. ΣΥΝΔΕΣΗ ΜΕΣΩ ΤΟΥ ΔΙΚΤΥΟΥ GPRS ΜΕΣΩ ΚΑΡΤΑΣ SIM ΔΥΝΑΜΙΚΗΣ IP (CLIENT MODE) ΡΥΘΜΙΣΕΙΣ DIAMESON ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΣΥΝΔΕΣΗΣ (client mode) ΣΥΝΔΕΣΗ ΑΠΟ ΜΑΚΡΙΑ ΣΕ CLIENT MODE...18 i. Σύνδεση με καταγραφικό μέσω του Stylitis Explorer...18 ii. Συνδεθείτε σε μία θύρα DEVICE του Sym o net μέσω του SymonetCOM...21 Γ. ΣΥΝΔΕΣΗ ΜΕ ΠΟΛΛΑΠΛΑ SYM O NET ΩΣ SLAVES ΜΕΣΩ ΤΟΥ ΔΙΚΤΥΟΥ GPRS ΜΕΣΩ ΚΑΡΤΑΣ SIM ΔΥΝΑΜΙΚΗΣ IP (CLIENT MODE) ΡΥΘΜΙΣΕΙΣ DIAMESON ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΣΥΝΔΕΣΗΣ (client mode) ΕΠΙΚΟΙΝΩΝΙΑ ΑΠΟ ΜΑΚΡΙΑ ΣΕ CLIENT MODE (μέσω του SymonetCOM)...29 Δ. ΣΥΝΔΕΣΗ ΜΕΣΩ ΤΟΥ ΔΙΚΤΥΟΥ GPRS ΜΕΣΩ ΚΑΡΤΑΣ SIM ΣΤΑΤΙΚΗΣ IP (SERVER MODE) ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΣΥΝΔΕΣΗΣ (server mode) ΕΠΙΚΟΙΝΩΝΙΑ ΑΠΟ ΜΑΚΡΙΑ ΣΕ SERVER MODE...35 i. Σύνδεση με καταγραφικό μέσω του Stylitis Explorer...35 ii. Συνδεθείτε σε μία θύρα DEVICE του Sym o net s μέσω του SymonetCOM...37 Ε. ΣΥΝΔΕΣΗ ΜΕΣΩ ΚΛΗΣΗΣ DATA ΜΕΣΩ DATA ΚΑΡΤΑΣ SIM (DATA MODE) ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΣΥΝΔΕΣΗΣ (data mode) ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

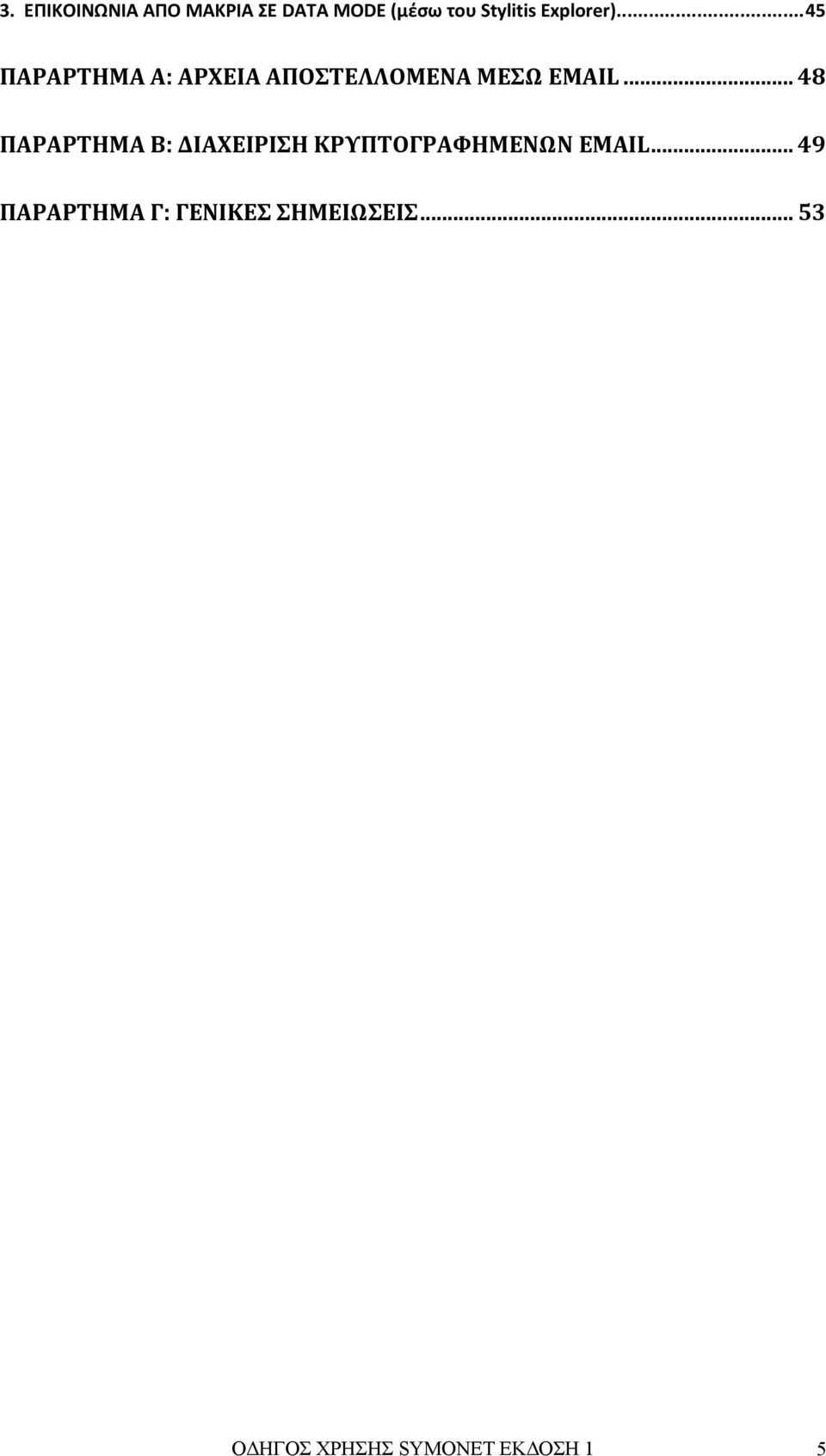

5 3. ΕΠΙΚΟΙΝΩΝΙΑ ΑΠΟ ΜΑΚΡΙΑ ΣΕ DATA MODE (μέσω του Stylitis Explorer)...45 ΠΑΡΑΡΤΗΜΑ Α: ΑΡΧΕΙΑ ΑΠΟΣΤΕΛΛΟΜΕΝΑ ΜΕΣΩ ΠΑΡΑΡΤΗΜΑ Β: ΔΙΑΧΕΙΡΙΣΗ ΚΡΥΠΤΟΓΡΑΦΗΜΕΝΩΝ ΠΑΡΑΡΤΗΜΑ Γ: ΓΕΝΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 5

6 ΓΕΝΙΚΑ ΓΙΑ ΤΟ SYM-O-NET Το Sym-o-net σας δίνει τη δυνατότητα να πραγματοποιήσετε συνδέσεις με αυτό με διάφορους τρόπους. Μπορείτε να συνδεθείτε με αυτό τοπικά ή από μακριά με το modem του και κατ επέκταση με: - Ένα καταγραφικό Στυλίτης-41 ή 101, συνδεδεμένο σειριακά στη θύρα DEVICE 1 του Sym-onet ή/και - Έως 3 συσκευές, σειριακά συνδεδεμένες στις θύρες DEVICE 1-3, μία κάθε φορά. Το modem του Sym-o-net μπορεί να είναι ON (διαθέσιμο για επικοινωνία) κάποιες συγκεκριμένες ώρες της ημέρας, για οικονομία στην τροφοδοσία. Επίσης, διαφορετικές ώρες μπορεί να είναι διαθέσιμη η κάθε σειριακή συσκευή (να είναι ανοιχτή η κάθε θύρα DEVICE). Τέλος, αν χρησιμοποιείτε καταγραφικό Στυλίτης-41 ή 101, υπάρχει η δυνατότητα να σας αποστέλλονται τα δεδομένα αυτόματα με κρυπτογραφημένο (ανάλογα με το PASSWORD) τουλάχιστον μία φορά την ημέρα. Για περισσότερες λεπτομέρειες σχετικά με τη ρύθμιση των παραμέτρων του , με τα λαμβανόμενα αρχεία και με τη διαχείρισή τους, παρακαλείστε να ανατρέξετε στo ΠΑΡΑΡΤΗΜΑ Α και στο ΠΑΡΑΡΤΗΜΑ Β. Οι τρόποι σύνδεσης με το Sym-o-net, καθώς και τα βήματα πραγματοποίησής τους αναφέρονται αναλυτικά παρακάτω. 6 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

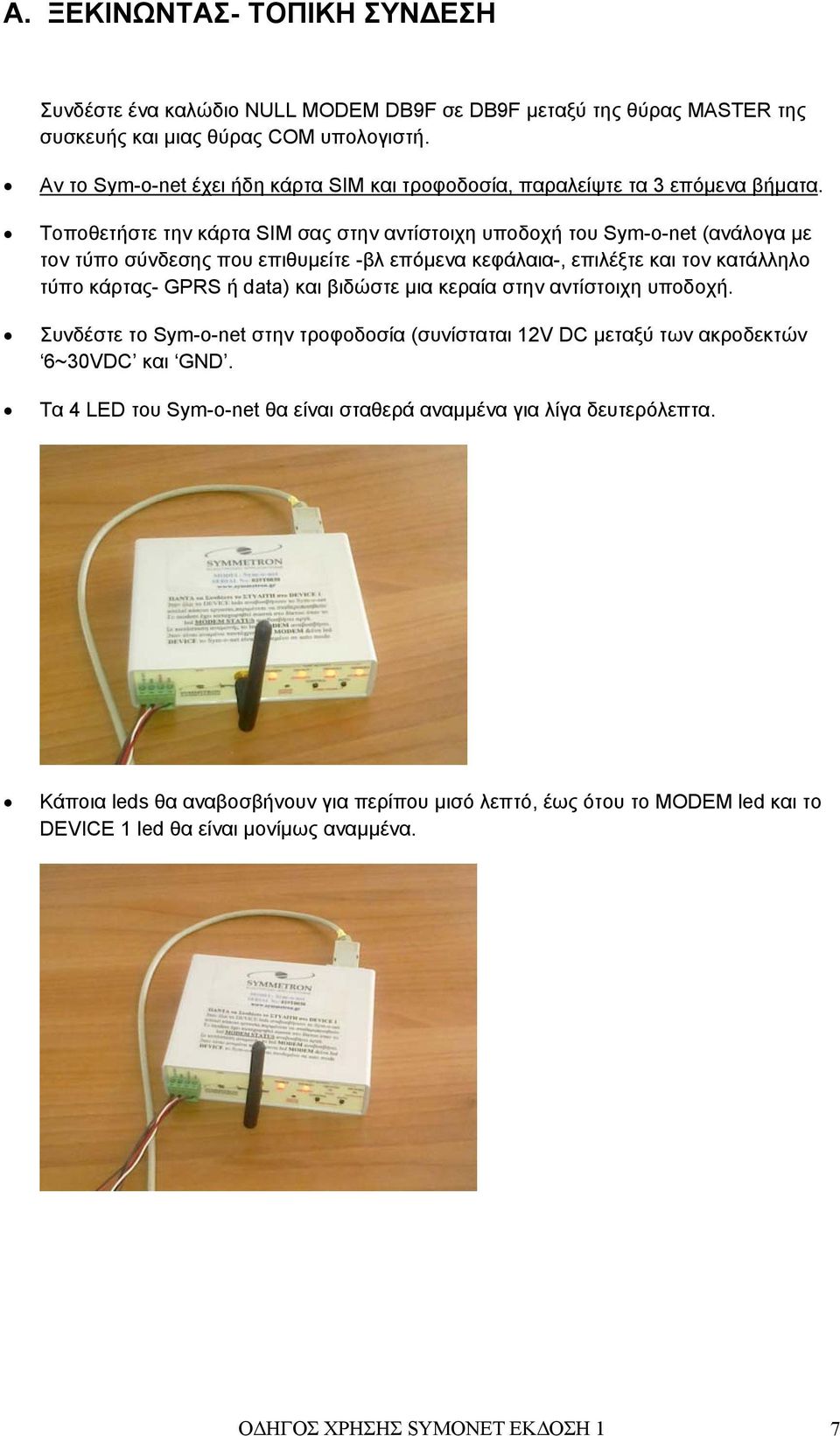

7 Α. ΞΕΚΙΝΩΝΤΑΣ- ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ Συνδέστε ένα καλώδιο NULL MODEM DB9F σε DB9F μεταξύ της θύρας MASTER της συσκευής και μιας θύρας COM υπολογιστή. Αν το Sym-o-net έχει ήδη κάρτα SIM και τροφοδοσία, παραλείψτε τα 3 επόμενα βήματα. Τοποθετήστε την κάρτα SIM σας στην αντίστοιχη υποδοχή του Sym-o-net (ανάλογα με τον τύπο σύνδεσης που επιθυμείτε -βλ επόμενα κεφάλαια-, επιλέξτε και τον κατάλληλο τύπο κάρτας- GPRS ή data) και βιδώστε μια κεραία στην αντίστοιχη υποδοχή. Συνδέστε το Sym-o-net στην τροφοδοσία (συνίσταται 12V DC μεταξύ των ακροδεκτών 6~30VDC και GND. Τα 4 LED του Sym-o-net θα είναι σταθερά αναμμένα για λίγα δευτερόλεπτα. Κάποια leds θα αναβοσβήνουν για περίπου μισό λεπτό, έως ότου το MODEM led και το DEVICE 1 led θα είναι μονίμως αναμμένα. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 7

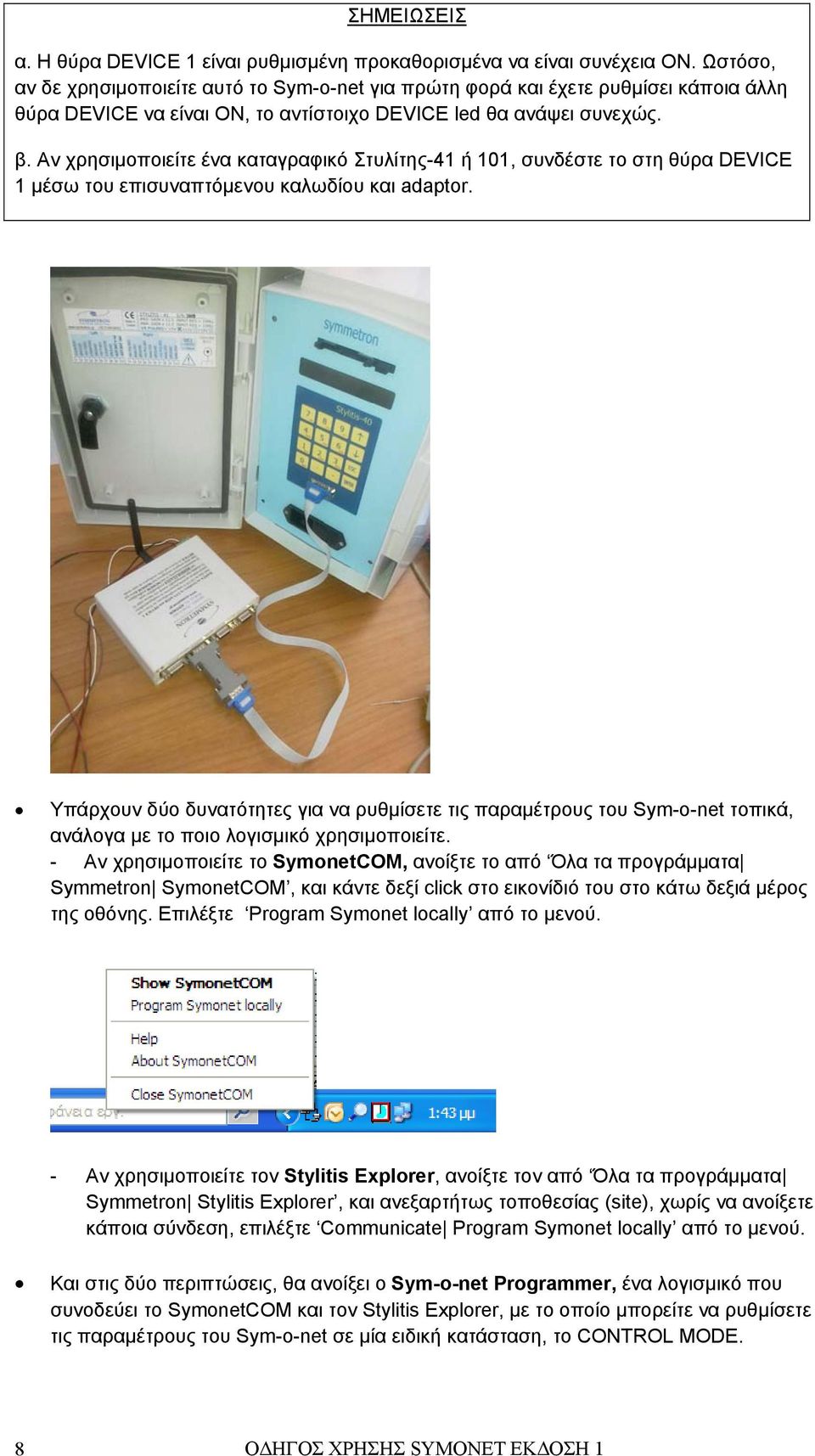

8 ΣΗΜΕΙΩΣΕΙΣ α. Η θύρα DEVICE 1 είναι ρυθμισμένη προκαθορισμένα να είναι συνέχεια ON. Ωστόσο, αν δε χρησιμοποιείτε αυτό το Sym-o-net για πρώτη φορά και έχετε ρυθμίσει κάποια άλλη θύρα DEVICE να είναι ON, το αντίστοιχο DEVICE led θα ανάψει συνεχώς. β. Αν χρησιμοποιείτε ένα καταγραφικό Στυλίτης-41 ή 101, συνδέστε το στη θύρα DEVICE 1 μέσω του επισυναπτόμενου καλωδίου και adaptor. Υπάρχουν δύο δυνατότητες για να ρυθμίσετε τις παραμέτρους του Sym-o-net τοπικά, ανάλογα με το ποιο λογισμικό χρησιμοποιείτε. - Αν χρησιμοποιείτε το SymonetCOM, ανοίξτε το από Όλα τα προγράμματα Symmetron SymonetCOM, και κάντε δεξί click στο εικονίδιό του στο κάτω δεξιά μέρος της οθόνης. Επιλέξτε Program Symonet locally από το μενού. - Αν χρησιμοποιείτε τον Stylitis Explorer, ανοίξτε τον από Όλα τα προγράμματα Symmetron Stylitis Explorer, και ανεξαρτήτως τοποθεσίας (site), χωρίς να ανοίξετε κάποια σύνδεση, επιλέξτε Communicate Program Symonet locally από το μενού. Και στις δύο περιπτώσεις, θα ανοίξει ο Sym-o-net Programmer, ένα λογισμικό που συνοδεύει το SymonetCOM και τον Stylitis Explorer, με το οποίο μπορείτε να ρυθμίσετε τις παραμέτρους του Sym-o-net σε μία ειδική κατάσταση, το CONTROL MODE. 8 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

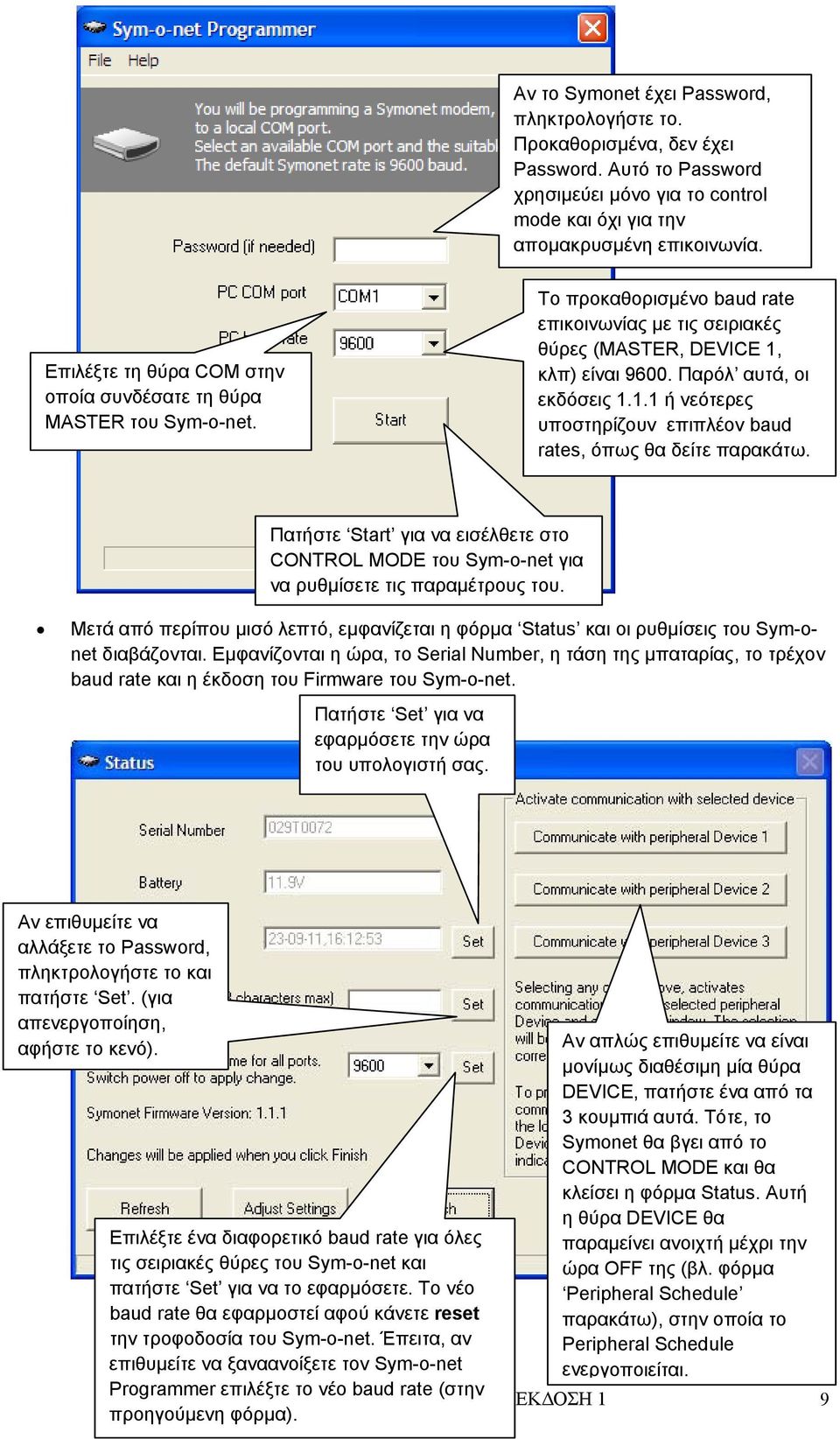

9 Αν το Symonet έχει Password, πληκτρολογήστε το. Προκαθορισμένα, δεν έχει Password. Αυτό το Password χρησιμεύει μόνο για το control mode και όχι για την απομακρυσμένη επικοινωνία. Επιλέξτε τη θύρα COM στην οποία συνδέσατε τη θύρα MASTER του Sym-o-net. Το προκαθορισμένο baud rate επικοινωνίας με τις σειριακές θύρες (MASTER, DEVICE 1, κλπ) είναι Παρόλ αυτά, οι εκδόσεις ή νεότερες υποστηρίζουν επιπλέον baud rates, όπως θα δείτε παρακάτω. Πατήστε Start για να εισέλθετε στο CONTROL MODE του Sym-o-net για να ρυθμίσετε τις παραμέτρους του. Μετά από περίπου μισό λεπτό, εμφανίζεται η φόρμα Status και οι ρυθμίσεις του Sym-onet διαβάζονται. Εμφανίζονται η ώρα, το Serial Number, η τάση της μπαταρίας, το τρέχον baud rate και η έκδοση του Firmware του Sym-o-net. Πατήστε Set για να εφαρμόσετε την ώρα του υπολογιστή σας. Αν επιθυμείτε να αλλάξετε το Password, πληκτρολογήστε το και πατήστε Set. (για απενεργοποίηση, αφήστε το κενό). Αν απλώς επιθυμείτε να είναι μονίμως διαθέσιμη μία θύρα DEVICE, πατήστε ένα από τα 3 κουμπιά αυτά. Τότε, το Symonet θα βγει από το CONTROL MODE και θα κλείσει η φόρμα Status. Αυτή η θύρα DEVICE θα παραμείνει ανοιχτή μέχρι την ώρα OFF της (βλ. φόρμα Peripheral Schedule παρακάτω), στην οποία το Peripheral Schedule ενεργοποιείται. Επιλέξτε ένα διαφορετικό baud rate για όλες τις σειριακές θύρες του Sym-o-net και πατήστε Set για να το εφαρμόσετε. Το νέο baud rate θα εφαρμοστεί αφού κάνετε reset την τροφοδοσία του Sym-o-net. Έπειτα, αν επιθυμείτε να ξαναανοίξετε τον Sym-o-net Programmer επιλέξτε το νέο baud rate (στην ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 9 προηγούμενη φόρμα).

10 Σημειώσεις για την αλλαγή PASSWORD - Σε περίπτωση που ανοίγετε το Sym-o-net Programmer μέσω του SymonetCOM (όπως εδώ), και αλλάξετε το Password του Sym-o-net, θα εμφανιστεί ένα μήνυμα που σας παροτρύνει να αλλάξετε και το Password της GPRS σύνδεσης που χρησιμοποιείτε, αν θέλετε να ξανασυνδεθείτε. Αυτό γίνεται σε περίπτωση σύνδεσης σε client mode (βλ. κεφάλαιο Β.3.ii.) και σε server mode (βλ. κεφάλαιο Δ.3.ii.). - Σε περίπτωση που ανοίγετε το Sym-o-net Programmer μέσω του Stylitis Explorer, και αλλάξετε το Password του Sym-o-net, θα εμφανιστεί ένα μήνυμα που σας παροτρύνει να αλλάξετε και το Password του καταγραφικού αλλά και των Site Properties, αν θέλετε να ξανασυνδεθείτε. Αυτό γίνεται σε περίπτωση σύνδεσης σε client mode (βλ. κεφάλαιο Β.3.i.) και σε server mode (βλ. κεφάλαιο Δ.3.i.). Πατήστε το Adjust Settings. Στην πρώτη φόρμα, πληκτρολογήστε ένα αριθμό κινητού που θα λάβει μια ειδοποίηση μέσω SMS αν η τροφοδοσία του Sym-o-net πέσει κάτω από τα 11V. Κάτω από αυτήν την τάση, δεν είναι αξιόπιστες όλες οι λειτουργίες του Sym-onet. Αφήστε το πεδίο κενό για να απενεργοποιήσετε τη λειτουργία αυτή. Πατήστε Next. Στη φόρμα αυτή έχετε 3 επιλογές, ανάλογα με τον τύπο της σύνδεσης που επιθυμείτε να πραγματοποιήσετε με το Sym-o-net. Όλες οι δυνατές επιλογές εξηγούνται αναλυτικά στα επόμενα κεφάλαια 10 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

11 Ανάλογα με την επιλογή της σύνδεσης, θα εμφανιστούν οι αντίστοιχες φόρμες προς συμπλήρωση, που εξηγούνται στα επόμενα κεφάλαια. Στην τελευταία φόρμα, θα σας παρουσιαστεί μία περίληψη των εργασιών που επιθυμείτε να κάνει το Sym-o-net, ανάλογα με τις παραμέτρους που επιλέξατε. Πατήστε Write για να γράψετε τις ρυθμίσεις στη μνήμη του Symonet. Αν πατήσετε Quit, οι παράμετροι δε θα γραφτούν. Στη φόρμα Status, πατήστε Finish για να βγείτε από το CONTROL MODE και να επιστρέψετε σε AUTO MODE (η κατάσταση στην οποία μπορείτε να επικοινωνήσετε από μακριά με το Sym-o-net). Για να μπορέσετε να επικοινωνήσετε από μακριά (με μία εκ των μεθόδων που περιγράφονται στα επόμενα κεφάλαια), αποσυνδέστε το καλώδιο NULL MODEM από τη θύρα MASTER για να ενεργοποιήσετε το modem (όσο το καλώδιο είναι συνδεδεμένο και η θύρα COM είναι ανοιχτή, το modem είναι απενεργοποιημένο- το πράσινο led MODEM STATUS είναι σβηστό). Στην κατάσταση αυτή (AUTO MODE), θα ανοίξει εκείνη η θύρα DEVICE που έχετε επιλέξει να είναι ανοιχτή τη συγκεκριμένη ώρα, σύμφωνα με τη φόρμα Peripheral Schedule. Αρχικά, θα αναβοσβήνουν κάποια LED μέχρι το Symonet να καταφέρει να συνδεθεί στο Diameson. Όταν επιτύχει, αυτό υποδεικνύεται από το MODEM led και το αντίστοιχο DEVICE led, που είναι συνεχώς αναμμένα. Τότε, θα μπορείτε να επικοινωνήσετε από μακριά τη συσκευή που έχετε συνδέσει στη συγκεκριμένη θύρα DEVICE, με τον τρόπο που περιγράφεται παρακάτω. Αν την ώρα εκείνη δεν είναι προγραμματισμένη να είναι διαθέσιμη κάποια συσκευή, το modem θα είναι σβηστό και καμία θύρα δεν είναι ανοιχτή. Αυτό υποδεικνύεται από το MODEM led που αναβοσβήνει, ενώ τα 3 DEVICE leds είναι σβηστά. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 11

12 Β. ΣΥΝΔΕΣΗ ΜΕΣΩ ΤΟΥ ΔΙΚΤΥΟΥ GPRS ΜΕΣΩ ΚΑΡΤΑΣ SIM ΔΥΝΑΜΙΚΗΣ IP (client mode) Όταν θα συνδεθείτε στο Sym-o-net μέσω του δικτύου GPRS, η κάρτα SIM του χρεώνεται ανάλογα με τα αποστελλόμενα δεδομένα και όχι με τη διάρκεια της σύνδεσης. Συγκεκριμένα, στην περίπτωση αυτή, θα χρειαστείτε μια GPRS κάρτα SIM στο Sym-o-net, αλλά όχι μια ακριβή στατικής IP, αλλά μία δυναμικής IP. Θα χρησιμοποιήσετε το Diameson Gateway, ένα λογισμικό server που ανέπτυξε η Σύμμετρον, στο οποίο το Symonet θα είναι ένας GPRS client. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, παραλείψτε τα παρακάτω βήματα. Απλώς ενημερώστε μας για το user name σας, έτσι ώστε να καταχωρήσουμε τα Symonet σας στη βάση δεδομένων του δικού μας Diameson. Αν επιθυμείτε να χρησιμοποιήσετε το δικό σας Diameson (σε έναν υπολογιστή του τοπικού σας δικτύου), ακολουθήστε τα παρακάτω βήματα (κεφάλαιο ΡΥΘΜΙΣΕΙΣ DIAMESON. Διαφορετικά, παραλείψτε τα και πηγαίνετε στο 1. ΞΕΚΙΝΩΝΤΑΣ- ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ. 0. ΡΥΘΜΙΣΕΙΣ DIAMESON Ανοίξτε το Diameson και δημιουργήστε μία διαμόρφωση (configuration), ρυθμίζοντας τις ιδιότητές της, με το κουμπί Edit or Add. Πληκτρολογήστε ένα όνομα για τη διαμόρφωση. Πληκτρολογήστε τη θύρα από την οποία θα λαμβάνουν δεδομένα οι συσκευές (Sym-o-net) Πληκτρολογήστε τη θύρα από την οποία θα λαμβάνουν δεδομένα οι χρήστες (υπολογιστές). Αν επιθυμείτε, πληκτρολογήστε το μέγιστο αριθμό συσκευών και χρηστών που θα συνδέονται στη διαμόρφωση αυτή. Επιλέξτε την πρώτη επιλογή. Επιλέξτε το φάκελο στον οποίο θα δημιουργηθεί η βάση δεδομένων. Πατήστε Save για να δημιουργήσετε τη διαμόρφωση. Αν το Diameson τρέχει σε ένα υπολογιστή τοπικού δικτύου, βεβαιωθείτε ότι η IP διεύθυνσή του είναι στατική. Ρυθμίστε το router σας να δρομολογεί τις θύρες αυτές στον υπολογιστή αυτόν. Επίσης, προσθέστε τις θύρες στις εξαιρέσεις του Τείχους Προστασίας του υπολογιστή αυτού. 12 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

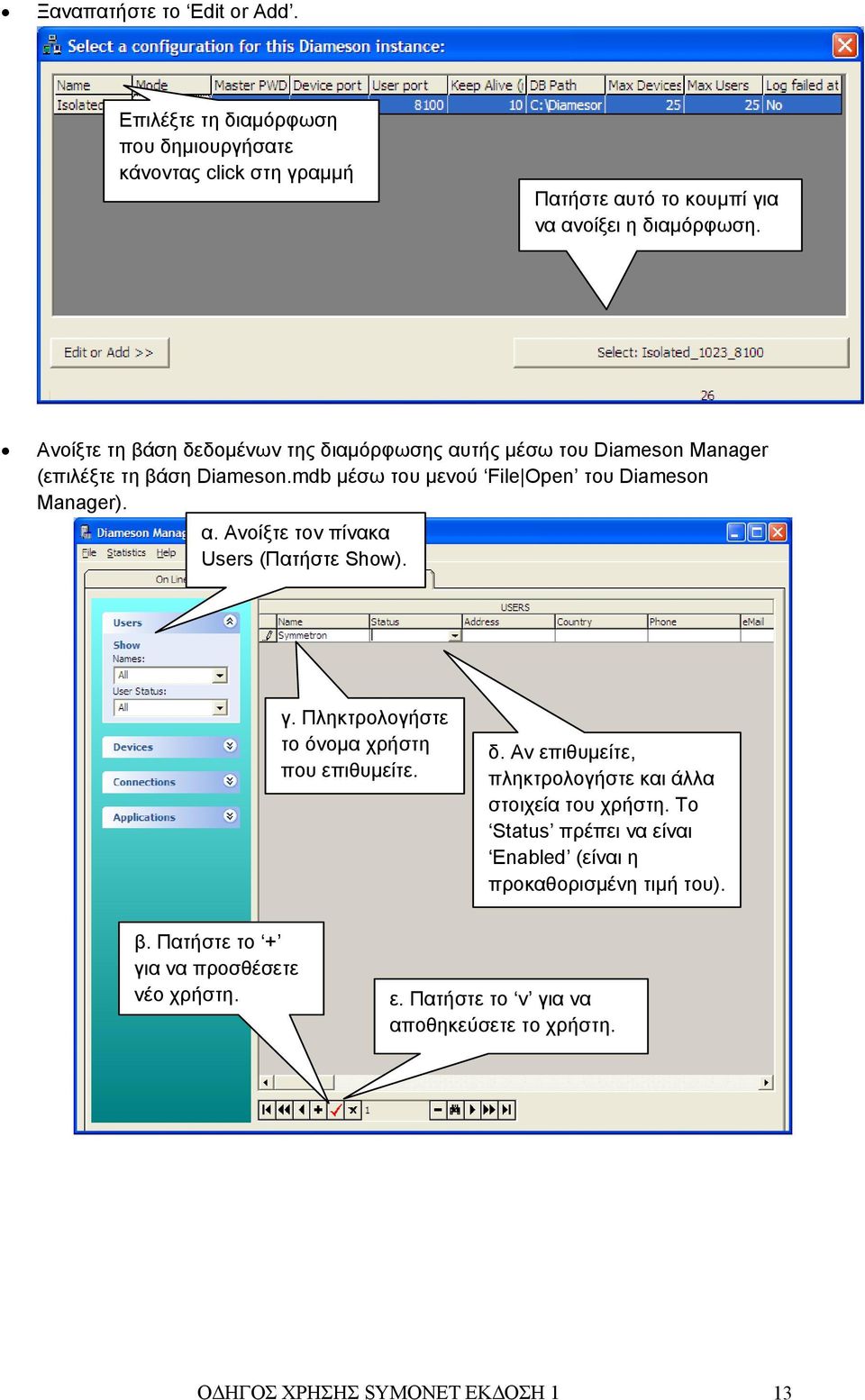

13 Ξαναπατήστε το Edit or Add. Επιλέξτε τη διαμόρφωση που δημιουργήσατε κάνοντας click στη γραμμή Πατήστε αυτό το κουμπί για να ανοίξει η διαμόρφωση. Ανοίξτε τη βάση δεδομένων της διαμόρφωσης αυτής μέσω του Diameson Manager (επιλέξτε τη βάση Diameson.mdb μέσω του μενού File Open του Diameson Manager). α. Ανοίξτε τον πίνακα Users (Πατήστε Show). γ. Πληκτρολογήστε το όνομα χρήστη που επιθυμείτε. δ. Αν επιθυμείτε, πληκτρολογήστε και άλλα στοιχεία του χρήστη. Το Status πρέπει να είναι Enabled (είναι η προκαθορισμένη τιμή του). β. Πατήστε το + για να προσθέσετε νέο χρήστη. ε. Πατήστε το ν για να αποθηκεύσετε το χρήστη. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 13

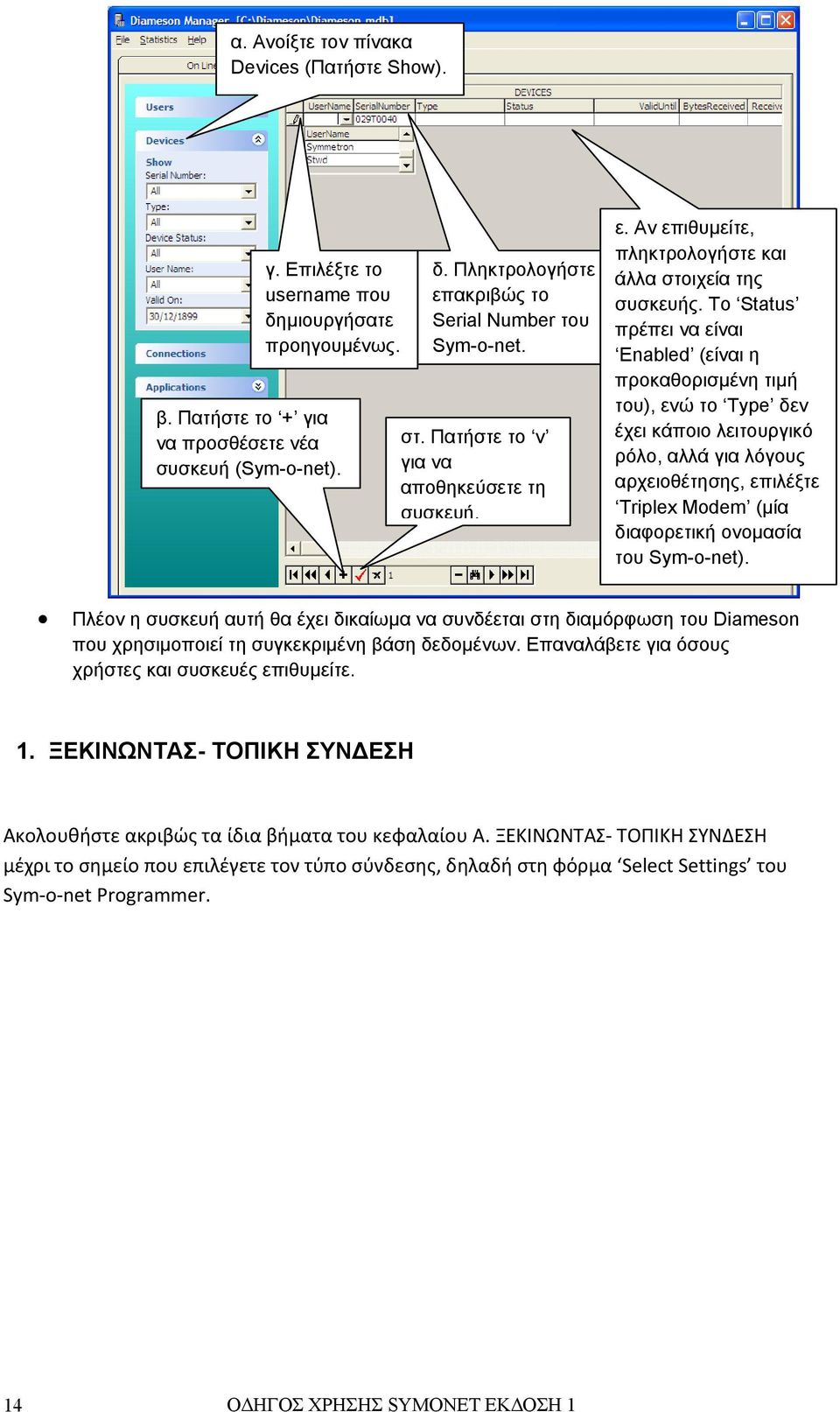

14 α. Ανοίξτε τον πίνακα Devices (Πατήστε Show). γ. Επιλέξτε το username που δημιουργήσατε προηγουμένως. β. Πατήστε το + για να προσθέσετε νέα συσκευή (Sym-o-net). δ. Πληκτρολογήστε επακριβώς το Serial Number του Sym-o-net. στ. Πατήστε το ν για να αποθηκεύσετε τη συσκευή. ε. Αν επιθυμείτε, πληκτρολογήστε και άλλα στοιχεία της συσκευής. Το Status πρέπει να είναι Enabled (είναι η προκαθορισμένη τιμή του), ενώ το Type δεν έχει κάποιο λειτουργικό ρόλο, αλλά για λόγους αρχειοθέτησης, επιλέξτε Triplex Modem (μία διαφορετική ονομασία του Sym-o-net). Πλέον η συσκευή αυτή θα έχει δικαίωμα να συνδέεται στη διαμόρφωση του Diameson που χρησιμοποιεί τη συγκεκριμένη βάση δεδομένων. Επαναλάβετε για όσους χρήστες και συσκευές επιθυμείτε. 1. ΞΕΚΙΝΩΝΤΑΣ- ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ Ακολουθήστε ακριβώς τα ίδια βήματα του κεφαλαίου Α. ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ μέχρι το σημείο που επιλέγετε τον τύπο σύνδεσης, δηλαδή στη φόρμα Select Settings του Sym o net Programmer. 14 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

15 2. ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΣΥΝΔΕΣΗΣ (client mode) Επιλέξτε GPRS mode Επιλέξτε client mode Αν χρησιμοποιείτε καταγραφικό Στυλίτης-41 ή 101, τσεκάρετε το κουτάκι αυτό, αν επιθυμείτε να σας αποστέλλεται κρυπτογραφημένο (αν το καταγραφικό έχει Password) με τα δεδομένα, τουλάχιστον μία φορά την ημέρα. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, αφήστε αυτήν την IP. Διαφορετικά, πληκτρολογήστε την εξωτερική IP (όχι την τοπική, αν τρέχει σε LAN) του υπολογιστή του Diameson. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, αφήστε αυτήν τη θύρα. Διαφορετικά, πληκτρολογήστε το Device Listening Port της διαμόρφωσης του Diameson που δημιουργήσατε. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 15

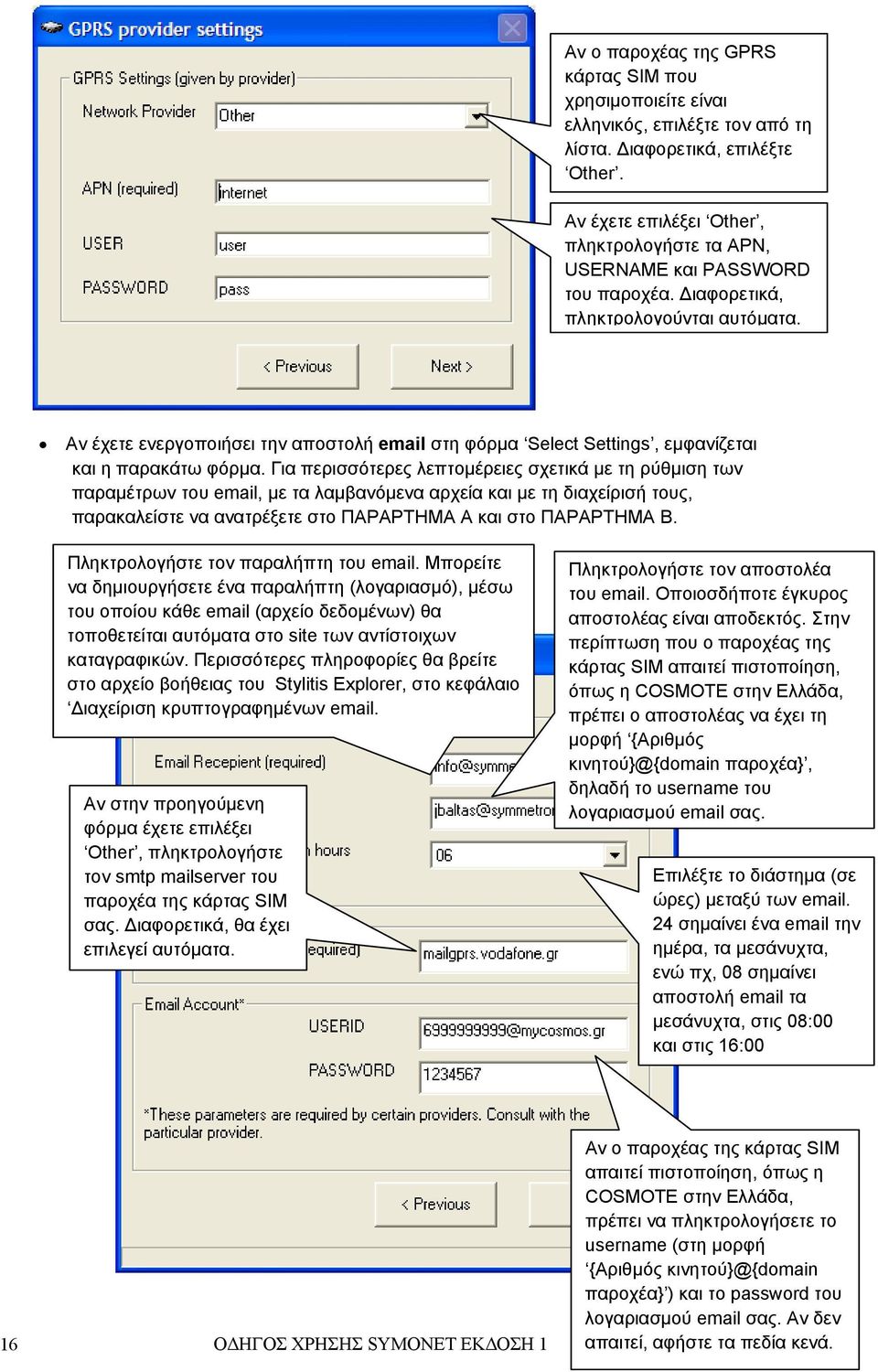

16 Αν ο παροχέας της GPRS κάρτας SIM που χρησιμοποιείτε είναι ελληνικός, επιλέξτε τον από τη λίστα. Διαφορετικά, επιλέξτε Other. Αν έχετε επιλέξει Other, πληκτρολογήστε τα APN, USERNAME και PASSWORD του παροχέα. Διαφορετικά, πληκτρολογούνται αυτόματα. Αν έχετε ενεργοποιήσει την αποστολή στη φόρμα Select Settings, εμφανίζεται και η παρακάτω φόρμα. Για περισσότερες λεπτομέρειες σχετικά με τη ρύθμιση των παραμέτρων του , με τα λαμβανόμενα αρχεία και με τη διαχείρισή τους, παρακαλείστε να ανατρέξετε στo ΠΑΡΑΡΤΗΜΑ Α και στο ΠΑΡΑΡΤΗΜΑ Β. Πληκτρολογήστε τον παραλήπτη του . Μπορείτε να δημιουργήσετε ένα παραλήπτη (λογαριασμό), μέσω του οποίου κάθε (αρχείο δεδομένων) θα τοποθετείται αυτόματα στο site των αντίστοιχων καταγραφικών. Περισσότερες πληροφορίες θα βρείτε στο αρχείο βοήθειας του Stylitis Explorer, στο κεφάλαιο Διαχείριση κρυπτογραφημένων . Αν στην προηγούμενη φόρμα έχετε επιλέξει Other, πληκτρολογήστε τον smtp mailserver του παροχέα της κάρτας SIM σας. Διαφορετικά, θα έχει επιλεγεί αυτόματα. Πληκτρολογήστε τον αποστολέα του . Οποιοσδήποτε έγκυρος αποστολέας είναι αποδεκτός. Στην περίπτωση που ο παροχέας της κάρτας SIM απαιτεί πιστοποίηση, όπως η COSMOTE στην Ελλάδα, πρέπει ο αποστολέας να έχει τη μορφή {Αριθμός παροχέα}, δηλαδή το username του λογαριασμού σας. Επιλέξτε το διάστημα (σε ώρες) μεταξύ των σημαίνει ένα την ημέρα, τα μεσάνυχτα, ενώ πχ, 08 σημαίνει αποστολή τα μεσάνυχτα, στις 08:00 και στις 16:00 16 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 Αν ο παροχέας της κάρτας SIM απαιτεί πιστοποίηση, όπως η COSMOTE στην Ελλάδα, πρέπει να πληκτρολογήσετε το username (στη μορφή {Αριθμός κινητού}@{domain παροχέα} ) και το password του λογαριασμού σας. Αν δεν απαιτεί, αφήστε τα πεδία κενά.

17 ΣΗΜΕΙΩΣΗ: H αποστολή είναι η λειτουργία με την υψηλότερη προτεραιότητα (διακόπτεται μόνο με διακοπή της τροφοδοσίας) και κατά τη διάρκειά της είναι μόνιμα αναμμένα όλα τα led του Sym-o-net, εκτός από το DEVICE1, το οποίο αναβοσβήνει. Στην επόμενη φόρμα, μπορείτε να καθορίσετε μεταξύ ποιων ωρών της ημέρας θα είναι ενεργή (ανοιχτή- διαθέσιμη) κάθε περιφερειακή θύρα DEVICE του Sym-o-net. Μπορείτε να πληκτρολογήσετε στα πεδία πολλαπλάσια του 10λεπτου, δηλαδή, πχ, δεν είναι έγκυρη η ώρα: 10:56. ΣΗΜΕΙΩΣΗ: Δε συνίσταται να έχετε κοινά ενεργά διαστήματα για τις θύρες DEVICE, γιατί μόνο μία θύρα μπορεί να είναι διαθέσιμη κάθε φορά. Δηλαδή, δε συνίσταται, για παράδειγμα, να είναι ενεργή η DEVICE 1 από τις 09:00 ως τις 12:00 και η DEVICE 2 από τις 11:00 ως τις 14:00. Αν κάνετε κάτι τέτοιο, η DEVICE 1 έχει μεγαλύτερη προτεραιότητα από την DEVICE 2 και η DEVICE 2 από την DEVICE 3. Επομένως στο παραπάνω παράδειγμα, η DEVICE 1 θα είναι ενεργή από τις 09:00 ως τις 12:00 και η DEVICE 2 από τις 12:00 ως τις 14:00. Τσεκάρετε ή ξετσεκάρετε τα κουτάκια Always ON ή Always OFF, για να είναι μία θύρα ενεργή όλη την ημέρα ή να μην είναι ποτέ ενεργή. Πατήστε Next και στην επόμενη (τελευταία) φόρμα, θα σας παρουσιαστεί μία περίληψη των εργασιών που επιθυμείτε να κάνει το Sym-o-net, ανάλογα με τις παραμέτρους που επιλέξατε. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 17

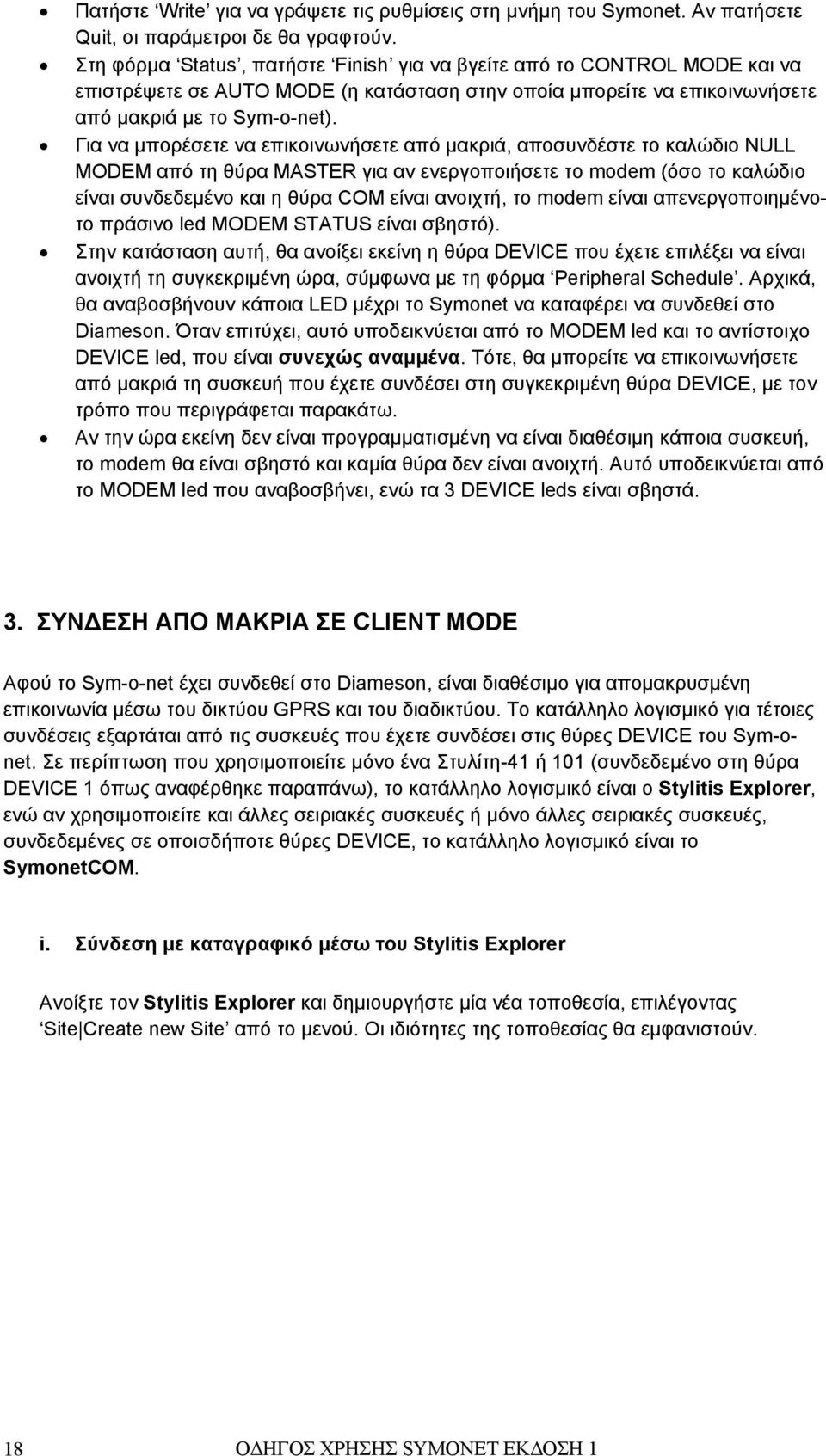

18 Πατήστε Write για να γράψετε τις ρυθμίσεις στη μνήμη του Symonet. Αν πατήσετε Quit, οι παράμετροι δε θα γραφτούν. Στη φόρμα Status, πατήστε Finish για να βγείτε από το CONTROL MODE και να επιστρέψετε σε AUTO MODE (η κατάσταση στην οποία μπορείτε να επικοινωνήσετε από μακριά με το Sym-o-net). Για να μπορέσετε να επικοινωνήσετε από μακριά, αποσυνδέστε το καλώδιο NULL MODEM από τη θύρα MASTER για αν ενεργοποιήσετε το modem (όσο το καλώδιο είναι συνδεδεμένο και η θύρα COM είναι ανοιχτή, το modem είναι απενεργοποιημένοτο πράσινο led MODEM STATUS είναι σβηστό). Στην κατάσταση αυτή, θα ανοίξει εκείνη η θύρα DEVICE που έχετε επιλέξει να είναι ανοιχτή τη συγκεκριμένη ώρα, σύμφωνα με τη φόρμα Peripheral Schedule. Αρχικά, θα αναβοσβήνουν κάποια LED μέχρι το Symonet να καταφέρει να συνδεθεί στο Diameson. Όταν επιτύχει, αυτό υποδεικνύεται από το MODEM led και το αντίστοιχο DEVICE led, που είναι συνεχώς αναμμένα. Τότε, θα μπορείτε να επικοινωνήσετε από μακριά τη συσκευή που έχετε συνδέσει στη συγκεκριμένη θύρα DEVICE, με τον τρόπο που περιγράφεται παρακάτω. Αν την ώρα εκείνη δεν είναι προγραμματισμένη να είναι διαθέσιμη κάποια συσκευή, το modem θα είναι σβηστό και καμία θύρα δεν είναι ανοιχτή. Αυτό υποδεικνύεται από το MODEM led που αναβοσβήνει, ενώ τα 3 DEVICE leds είναι σβηστά. 3. ΣΥΝΔΕΣΗ ΑΠΟ ΜΑΚΡΙΑ ΣΕ CLIENT MODE Αφού το Sym-o-net έχει συνδεθεί στο Diameson, είναι διαθέσιμο για απομακρυσμένη επικοινωνία μέσω του δικτύου GPRS και του διαδικτύου. Το κατάλληλο λογισμικό για τέτοιες συνδέσεις εξαρτάται από τις συσκευές που έχετε συνδέσει στις θύρες DEVICE του Sym-onet. Σε περίπτωση που χρησιμοποιείτε μόνο ένα Στυλίτη-41 ή 101 (συνδεδεμένο στη θύρα DEVICE 1 όπως αναφέρθηκε παραπάνω), το κατάλληλο λογισμικό είναι ο Stylitis Explorer, ενώ αν χρησιμοποιείτε και άλλες σειριακές συσκευές ή μόνο άλλες σειριακές συσκευές, συνδεδεμένες σε οποισδήποτε θύρες DEVICE, το κατάλληλο λογισμικό είναι το SymonetCOM. i. Σύνδεση με καταγραφικό μέσω του Stylitis Explorer Ανοίξτε τον Stylitis Explorer και δημιουργήστε μία νέα τοποθεσία, επιλέγοντας Site Create new Site από το μενού. Οι ιδιότητες της τοποθεσίας θα εμφανιστούν. 18 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

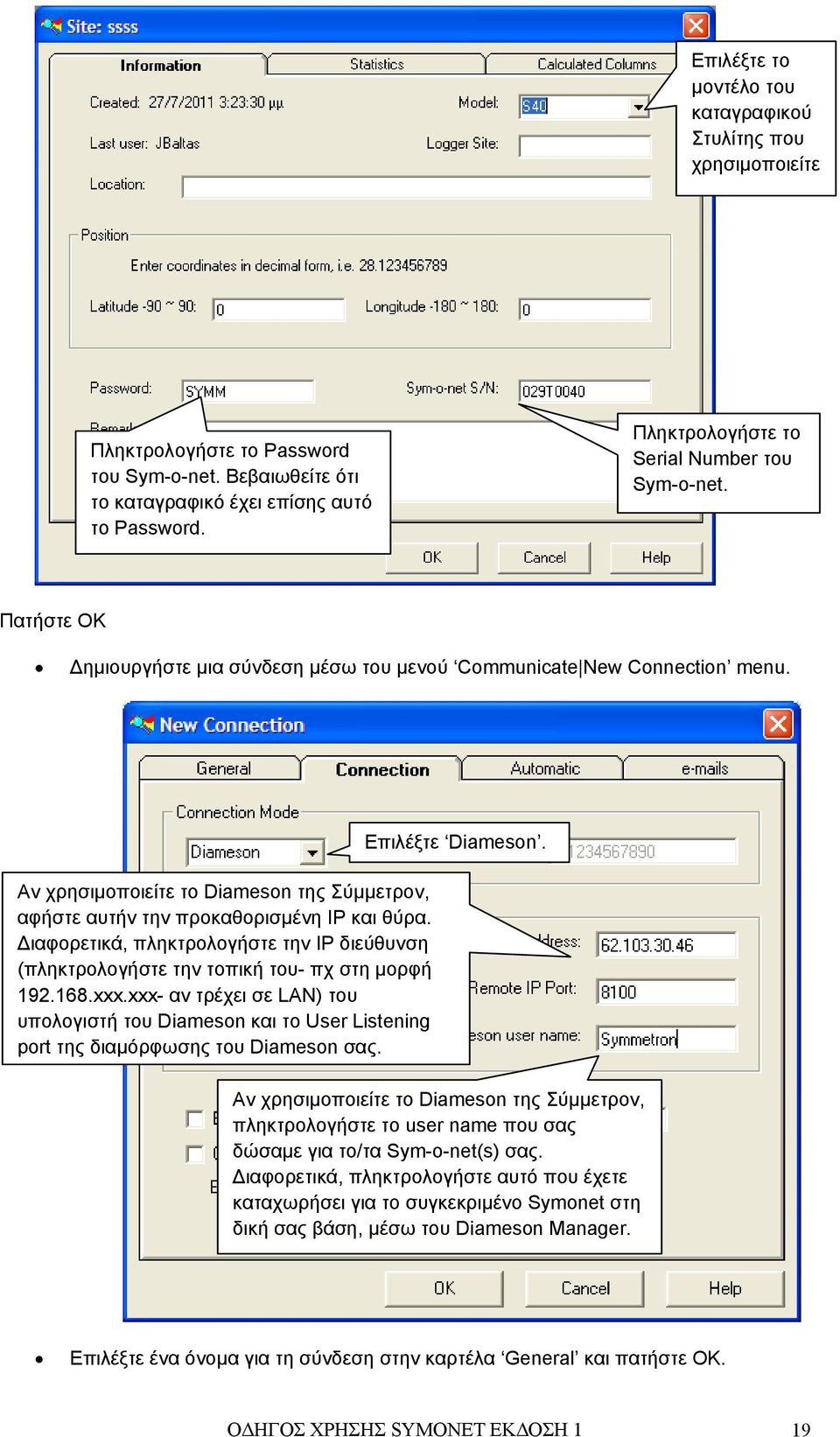

19 Επιλέξτε το μοντέλο του καταγραφικού Στυλίτης που χρησιμοποιείτε Πληκτρολογήστε το Password του Sym-o-net. Βεβαιωθείτε ότι το καταγραφικό έχει επίσης αυτό το Password. Πληκτρολογήστε το Serial Number του Sym-o-net. Πατήστε OK Δημιουργήστε μια σύνδεση μέσω του μενού Communicate New Connection menu. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, αφήστε αυτήν την προκαθορισμένη IP και θύρα. Διαφορετικά, πληκτρολογήστε την IP διεύθυνση (πληκτρολογήστε την τοπική του- πχ στη μορφή xxx.xxx- αν τρέχει σε LAN) του υπολογιστή του Diameson και το User Listening port της διαμόρφωσης του Diameson σας. Επιλέξτε Diameson. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, πληκτρολογήστε το user name που σας δώσαμε για το/τα Sym-o-net(s) σας. Διαφορετικά, πληκτρολογήστε αυτό που έχετε καταχωρήσει για το συγκεκριμένο Symonet στη δική σας βάση, μέσω του Diameson Manager. Επιλέξτε ένα όνομα για τη σύνδεση στην καρτέλα General και πατήστε OK. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 19

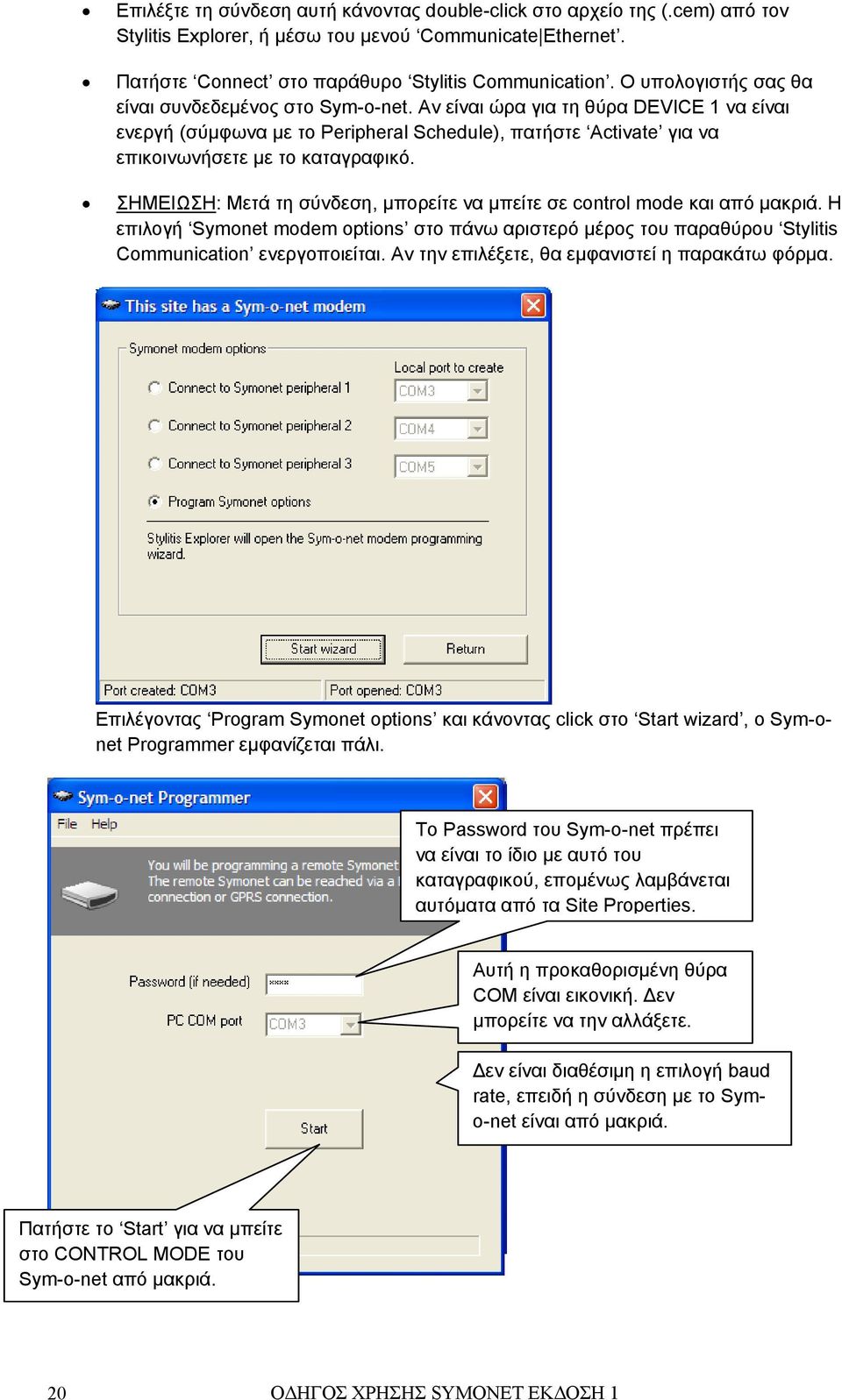

20 Επιλέξτε τη σύνδεση αυτή κάνοντας double-click στο αρχείο της (.cem) από τον Stylitis Explorer, ή μέσω του μενού Communicate Ethernet. Πατήστε Connect στο παράθυρο Stylitis Communication. Ο υπολογιστής σας θα είναι συνδεδεμένος στο Sym-o-net. Αν είναι ώρα για τη θύρα DEVICE 1 να είναι ενεργή (σύμφωνα με το Peripheral Schedule), πατήστε Activate για να επικοινωνήσετε με το καταγραφικό. ΣΗΜΕΙΩΣΗ: Μετά τη σύνδεση, μπορείτε να μπείτε σε control mode και από μακριά. Η επιλογή Symonet modem options στο πάνω αριστερό μέρος του παραθύρου Stylitis Communication ενεργοποιείται. Αν την επιλέξετε, θα εμφανιστεί η παρακάτω φόρμα. Επιλέγοντας Program Symonet options και κάνοντας click στο Start wizard, ο Sym-onet Programmer εμφανίζεται πάλι. Το Password του Sym-o-net πρέπει να είναι το ίδιο με αυτό του καταγραφικού, επομένως λαμβάνεται αυτόματα από τα Site Properties. Αυτή η προκαθορισμένη θύρα COM είναι εικονική. Δεν μπορείτε να την αλλάξετε. Δεν είναι διαθέσιμη η επιλογή baud rate, επειδή η σύνδεση με το Symo-net είναι από μακριά. Πατήστε το Start για να μπείτε στο CONTROL MODE του Sym-o-net από μακριά. 20 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

21 ii. Συνδεθείτε σε μία θύρα DEVICE του Sym-o-net μέσω του SymonetCOM Το SymonetCOM είναι ένα λογισμικό το οποίο, εκτός από το να ανοίγει τοπικά τον Sym-o-net Programmer, επιτρέπει απομακρυσμένη GPRS επικοινωνία με ένα Sym-o-net, και συγκεκριμένα με μία περιφερειακή συσκευή, συνδεδεμένη με την αντίστοιχη θύρα DEVICE. Στο client mode, προϋποθέτει ότι το Sym-o-net είναι συνδεδεμένο στο Diameson. Ανοίξτε το SymonetCOM από Όλα τα προγράμματα Symmetron SymonetCOM. Πληκτρολογήστε ένα όνομα σύνδεσης προς δημιουργία. Πατήστε αυτό το κουμπί. Επιλέξτε μία θύρα DEVICE του Sym-o-net, η οποία θα ενεργοποιηθεί αφού επιτύχει η σύνδεση. Επιλέξτε Diameson client. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, αφήστε αυτήν την προκαθορισμένη IP και θύρα. Διαφορετικά, πληκτρολογήστε την IP διεύθυνση (πληκτρολογήστε την τοπική του- πχ στη μορφή xxx.xxx- αν τρέχει σε LAN) του υπολογιστή του Diameson και το User Listening port της διαμόρφωσης του Diameson σας. Πληκτρολογήστε το Serial Number και το Password του Symonet. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, πληκτρολογήστε το user name που σας δώσαμε για το/τα Sym-o-net(s) σας. Διαφορετικά, πληκτρολογήστε αυτό που έχετε καταχωρήσει για το συγκεκριμένο Symonet στη δική σας βάση, μέσω του Diameson Manager. Επιλέξτε μια εικονική (virtual) ή φυσική (physical) θύρα COM, ανάλογα με τις ανάγκες σας. Για λεπτομέρειες, δείτε τις παρακάτω σημειώσεις. Πατήστε αυτό το κουμπί για να σώσετε τη σύνδεση. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 21

22 Πατήστε πάλι το κουμπί Edit. Πατήστε το κουμπί Connect, το οποίο γίνεται Disconnect. Όλες οι δραστηριότητες σύνδεσης, μαζί με την επιλογή θύρας DEVICE, θα εμφανίζονται εδώ. Όταν η σύνδεση επιτύχει, αυτά τα τετραγωνάκια γίνονται πράσινα. Μπορείτε επίσης να αλλάξετε τη θύρα DEVICE, και αφού επιτύχει η σύνδεση. ΣΗΜΕΙΩΣΕΙΣ ΘΥΡΩΝ COM - Επιλέξτε μια εικονική (virtual) θύρα COM, για να τη δημιουργήσετε. Στην περίπτωση αυτή, θα είναι διαθέσιμη να την ανοίξετε με κάποιο άλλο πρόγραμμα, όπως ο Stylitis Explorer (μέσω μιας τοπικής σύνδεσης μέσω αυτής της θύρας COM), το Symonet Programmer (μέσω του κουμπιού Symonet Wizard ) ή του HyperTerminal. Στην περίπτωση αυτή, η επικοινωνία θα είναι απομακρυσμένη, αλλά θα χρησιμοποιήσετε μια εικονική τοπική θύρα. Το πρόγραμμα που θα επιλέξετε θα ανοίξει τη θύρα. Επομένως, αυτό θα καθορίσει τις παραμέτρους Baud rate, Parity, Length bits και Stop bits και όχι το SymonetCOM, το οποίο απλώς δημιουργεί τη θύρα. Όταν τελειώσετε τη χρήση του προγράμματος, κλείστε το για να κλείσει η θύρα και έπειτα πατήστε Disconnect. - Επιλέξτε μία φυσική (physical) θύρα COM, δηλαδή μία υπάρχουσα στον υπολογιστή σας, για να την ανοίξετε. Στην περίπτωση αυτή, δε μπορείτε να χρησιμοποιήσετε αυτή τη θύρα μέσω ενός προγράμματος (αφού είναι ήδη ανοιχτή) αλλά μπορείτε να συνδέσετε μια εξωτερική συσκευή στη COM σας, η οποία θα στέλνει εντολές στο Sym-o-net (και κατ επέκταση στις απομακρυσμένες συσκευές σας). Στην περίπτωση αυτή, πρέπει να καθορίσετε τα Baud rate, Parity, Length bits και Stop bits, (αυτά στα οποία λειτουργεί η εξωτερική συσκευή) επειδή τώρα το πρόγραμμα που ανοίγει τη θύρα είναι το SymonetCOM. Αφού επιτύχει η σύνδεση, το κουμπί Symonet Wizard ενεργοποιείται. Αν το πατήσετε, ο Symonet Programmer εμφανίζεται πάλι. 22 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

23 Το Password του Sym-o-net πρέπει να συμφωνεί με τη σύνδεση στο Diameson, επομένως λαμβάνεται αυτόματα από τις παραμέτρους της σύνδεσης. Αυτή η προκαθορισμένη θύρα COM είναι εικονική. Δεν μπορείτε να την αλλάξετε. Δεν είναι διαθέσιμη η επιλογή baud rate, επειδή η σύνδεση με το Symo-net είναι από μακριά. Πατήστε το Start για να μπείτε στο CONTROL MODE του Sym-o-net από μακριά. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 23

24 Γ. ΣΥΝΔΕΣΗ ΜΕ ΠΟΛΛΑΠΛΑ SYM-O-NET ΩΣ SLAVES ΜΕΣΩ ΤΟΥ ΔΙΚΤΥΟΥ GPRS ΜΕΣΩ ΚΑΡΤΑΣ SIM ΔΥΝΑΜΙΚΗΣ IP (client mode) Στην απλή σύνδεση GPRS client που περιγράφτηκε παραπάνω, ένας χρήστης (είτε ο Stylitis Explorer είτε το SymonetCOM) συνδεόταν σε ένα μόνο Sym-o-net (από αυτά που έχουν συνδεθεί στο Diameson. Ωστόσο, μπορείτε να δημιουργήσετε ένα διαφορετικό τύπο διαμόρφωσης για το Diameson, στην οποία ένας χρήστης (Master) επικοινωνεί με όλες τις συσκευές (Sym-o-nets-Slaves) τα οποία είναι συνδεδεμένα στη διαμόρφωση αυτή. 0. ΡΥΘΜΙΣΕΙΣ DIAMESON Ανοίξτε το Diameson και δημιουργήστε μια διαμόρφωση και ρυθμίστε τις παραμέτρους της μέσω του κουμπιού Edit or Add. Μπορούν να τρέχουν περισσότερες από μία διαμορφώσεις του Diameson στον ίδιο υπολογιστή. Πληκτρολογήστε ένα όνομα για τη διαμόρφωση. Πληκτρολογήστε τη θύρα από την οποία θα λαμβάνουν δεδομένα οι συσκευές (Sym-o-net) Αν επιθυμείτε, πληκτρολογήστε το μέγιστο αριθμό συσκευών και χρηστών που θα συνδέονται στη διαμόρφωση αυτή. Πληκτρολογήστε τη θύρα από την οποία θα λαμβάνουν δεδομένα οι χρήστες (υπολογιστές). Επιλέξτε την δεύτερη επιλογή. Ορίστε ένα Master Password το οποίο θα χρησιμοποιήσει ο χρήστης. Πατήστε Save για να δημιουργήσετε τη διαμόρφωση. Επιλέξτε το φάκελο στον οποίο θα δημιουργηθεί η βάση δεδομένων. Αν τρέχουν πολλαπλές διαμορφώσεις, χρησιμοποιήστε διαφορετικές βάσεις. Αν το Diameson τρέχει σε ένα υπολογιστή τοπικού δικτύου, βεβαιωθείτε ότι η IP διεύθυνσή του είναι στατική. Ρυθμίστε το router σας να δρομολογεί τις θύρες αυτές στον υπολογιστή αυτόν. Επίσης, προσθέστε τις θύρες στις εξαιρέσεις του Τείχους Προστασίας του υπολογιστή αυτού. Αν τρέχουν πολλαπλές διαμορφώσεις, βεβαιωθείτε ότι έχετε επιλέξει διαφορετικές θύρες. 24 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

25 Πατήστε ξανά το Edit or Add. Επιλέξτε τη διαμόρφωση που δημιουργήσατε κάνοντας click στη γραμμή. Πατήστε αυτό το κουμπί για να ανοίξει η διαμόρφωση. Ανοίξτε τον Diameson Manager για να προσθέσετε χρήστες και συσκευές στη διαμόρφωσή σας ανοίγοντας τη βάση δεδομένων της, με τον ίδιο τρόπο όπως στο απλό client mode. 1. ΞΕΚΙΝΩΝΤΑΣ- ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ Ακολουθήστε ακριβώς τα ίδια βήματα του κεφαλαίου Α. ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ μέχρι το σημείο που επιλέγετε τον τύπο σύνδεσης, δηλαδή στη φόρμα Select Settings του Sym o net Programmer. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 25

26 2. ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΣΥΝΔΕΣΗΣ (client mode) Επιλέξτε GPRS mode Επιλέξτε client mode Στη λειτουργία αυτή, δε μπορείτε να χρησιμοποιήσετε ένα καταγραφικό Στυλίτης. Επομένως, δε μπορείτε να λαμβάνετε s, άρα μην τσεκάρετε αυτό το check box. 0. Πληκτρολογήστε την εξωτερική IP (όχι την τοπική, αν τρέχει σε LAN) του υπολογιστή του Diameson. Πληκτρολογήστε το Device Listening Port της διαμόρφωσης του Diameson που δημιουργήσατε. 26 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

27 Αν ο παροχέας της GPRS κάρτας SIM που χρησιμοποιείτε είναι ελληνικός, επιλέξτε τον από τη λίστα. Διαφορετικά, επιλέξτε Other. Αν έχετε επιλέξει Other, πληκτρολογήστε τα APN, USERNAME και PASSWORD του παροχέα. Διαφορετικά, πληκτρολογούνται αυτόματα. Στην επόμενη φόρμα, μπορείτε να καθορίσετε μεταξύ ποιων ωρών της ημέρας θα είναι ενεργή (ανοιχτή- διαθέσιμη) κάθε περιφερειακή θύρα DEVICE του Sym-o-net. Μπορείτε να πληκτρολογήσετε στα πεδία πολλαπλάσια του 10λεπτου, δηλαδή, πχ, δεν είναι έγκυρη η ώρα: 10:56. ΣΗΜΕΙΩΣΗ: Δε συνίσταται να έχετε κοινά ενεργά διαστήματα για τις θύρες DEVICE, γιατί μόνο μία θύρα μπορεί να είναι διαθέσιμη κάθε φορά. Δηλαδή, δε συνίσταται, για παράδειγμα, να είναι ενεργή η DEVICE 1 από τις 09:00 ως τις 12:00 και η DEVICE 2 από τις 11:00 ως τις 14:00. Αν κάνετε κάτι τέτοιο, η DEVICE 1 έχει μεγαλύτερη προτεραιότητα από την DEVICE 2 και η DEVICE 2 από την DEVICE 3. Επομένως στο παραπάνω παράδειγμα, η DEVICE 1 θα είναι ενεργή από τις 09:00 ως τις 12:00 και η DEVICE 2 από τις 12:00 ως τις 14:00. Τσεκάρετε ή ξετσεκάρετε τα κουτάκια Always ON ή Always OFF, για να είναι μία θύρα ενεργή όλη την ημέρα ή να μην είναι ποτέ ενεργή. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 27

28 Πατήστε Next και στην επόμενη (τελευταία) φόρμα, θα σας παρουσιαστεί μία περίληψη των εργασιών που επιθυμείτε να κάνει το Sym-o-net, ανάλογα με τις παραμέτρους που επιλέξατε. Πατήστε Write για να γράψετε τις ρυθμίσεις στη μνήμη του Symonet. Αν πατήσετε Quit, οι παράμετροι δε θα γραφτούν. Στη φόρμα Status, πατήστε Finish για να βγείτε από το CONTROL MODE και να επιστρέψετε σε AUTO MODE (η κατάσταση στην οποία μπορείτε να επικοινωνήσετε από μακριά με το Sym-o-net). Για να μπορέσετε να επικοινωνήσετε από μακριά, αποσυνδέστε το καλώδιο NULL MODEM από τη θύρα MASTER για αν ενεργοποιήσετε το modem (όσο το καλώδιο είναι συνδεδεμένο και η θύρα COM είναι ανοιχτή, το modem είναι απενεργοποιημένοτο πράσινο led MODEM STATUS είναι σβηστό). Στην κατάσταση αυτή, θα ανοίξει εκείνη η θύρα DEVICE που έχετε επιλέξει να είναι ανοιχτή τη συγκεκριμένη ώρα, σύμφωνα με τη φόρμα Peripheral Schedule. Αρχικά, θα αναβοσβήνουν κάποια LED μέχρι το Symonet να καταφέρει να συνδεθεί στο Diameson. Όταν επιτύχει, αυτό υποδεικνύεται από το MODEM led και το αντίστοιχο DEVICE led, που είναι συνεχώς αναμμένα. Τότε, θα μπορείτε να επικοινωνήσετε από μακριά τη συσκευή που έχετε συνδέσει στη συγκεκριμένη θύρα DEVICE, με τον τρόπο που περιγράφεται παρακάτω. Αν την ώρα εκείνη δεν είναι προγραμματισμένη να είναι διαθέσιμη κάποια συσκευή, το modem θα είναι σβηστό και καμία θύρα δεν είναι ανοιχτή. Αυτό υποδεικνύεται από το MODEM led που αναβοσβήνει, ενώ τα 3 DEVICE leds είναι σβηστά. 28 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

29 3. ΕΠΙΚΟΙΝΩΝΙΑ ΑΠΟ ΜΑΚΡΙΑ ΣΕ CLIENT MODE (μέσω του SymonetCOM) Αφού τα Sym-o-nets έχουν συνδεθεί στο Diameson, είναι διαθέσιμα για επικοινωνία από μακριά μέσω του δικτύου GPRS και του διαδικτύου (για να λάβουν εντολές από το χρήστη Master). Αφού η επικοινωνία με καταγραφικά δεν είναι διαθέσιμη στη λειτουργία αυτή, δε μπορείτε να χρησιμοποιήσετε τον Stylitis Explorer, αλλά μόνο το SymonetCOM. Ανοίξτε το SymonetCOM από Όλα τα προγράμματα Symmetron SymonetCOM. Γενικά, μπορείτε να ανοίξετε πολλαπλές διαμορφώσεις (συνδέσεις) του SymonetCOM ταυτόχρονα, αλλά στην περίπτωση αυτή μην το κάνετε, γιατί μόνο ένας χρήστης Master επικοινωνεί με όλους τους slaves (Sym-o-net). Πληκτρολογήστε ένα όνομα σύνδεσης προς δημιουργία. Πατήστε αυτό το κουμπί. Επιλέξτε Master. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, αφήστε αυτήν την προκαθορισμένη IP και θύρα. Διαφορετικά, πληκτρολογήστε την IP διεύθυνση (πληκτρολογήστε την τοπική του- πχ στη μορφή xxx.xxx- αν τρέχει σε LAN) του υπολογιστή του Diameson και το User Listening port της διαμόρφωσης του Diameson σας. Πληκτρολογήστε το Master Password της διαμόρφωσης του Diameson. Αυτό δεν είναι το Password του Sym-o-net, γιατί κάθε Sym-onet μπορεί να έχει ένα διαφορετικό Password, το οποίο έτσι κι αλλιώς, χρειάζεται μόνο στο CONTROL MODE, που δεν αφορά τη Master- Slave σύνδεση. Επιλέξτε μια εικονική (virtual) ή φυσική (physical) θύρα COM, ανάλογα με τις ανάγκες σας. Για λεπτομέρειες, δείτε τις παρακάτω σημειώσεις. Πατήστε αυτό το κουμπί για να σώσετε τη σύνδεση. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 29

30 Πατήστε πάλι το κουμπί Edit. Πατήστε το κουμπί Connect, το οποίο γίνεται Disconnect. Όλες οι δραστηριότητες σύνδεσης θα εμφανιστούν εδώ. Όταν η σύνδεση επιτύχει, αυτά τα τετραγωνάκια γίνονται πράσινα. ΣΗΜΕΙΩΣΕΙΣ ΘΥΡΩΝ COM - Επιλέξτε μια εικονική (virtual) θύρα COM, για να τη δημιουργήσετε. Στην περίπτωση αυτή, θα είναι διαθέσιμη να την ανοίξετε με κάποιο άλλο πρόγραμμα, όπως ο Stylitis Explorer (μέσω μιας τοπικής σύνδεσης μέσω αυτής της θύρας COM), το Symonet Programmer (μέσω του κουμπιού Symonet Wizard ) ή του HyperTerminal. Στην περίπτωση αυτή, η επικοινωνία θα είναι απομακρυσμένη, αλλά θα χρησιμοποιήσετε μια εικονική τοπική θύρα. Το πρόγραμμα που θα επιλέξετε θα ανοίξει τη θύρα. Επομένως, αυτό θα καθορίσει τις παραμέτρους Baud rate, Parity, Length bits και Stop bits και όχι το SymonetCOM, το οποίο απλώς δημιουργεί τη θύρα. Όταν τελειώσετε τη χρήση του προγράμματος, κλείστε το για να κλείσει η θύρα και έπειτα πατήστε Disconnect. - Επιλέξτε μία φυσική (physical) θύρα COM, δηλαδή μία υπάρχουσα στον υπολογιστή σας, για να την ανοίξετε. Στην περίπτωση αυτή, δε μπορείτε να χρησιμοποιήσετε αυτή τη θύρα μέσω ενός προγράμματος (αφού είναι ήδη ανοιχτή) αλλά μπορείτε να συνδέσετε μια εξωτερική συσκευή στη COM σας, η οποία θα στέλνει εντολές στο Symo-net (και κατ επέκταση στις απομακρυσμένες συσκευές σας). Στην περίπτωση αυτή, πρέπει να καθορίσετε τα Baud rate, Parity, Length bits και Stop bits, (αυτά στα οποία λειτουργεί η εξωτερική συσκευή) επειδή τώρα το πρόγραμμα που ανοίγει τη θύρα είναι το SymonetCOM. 30 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

31 Δ. ΣΥΝΔΕΣΗ ΜΕΣΩ ΤΟΥ ΔΙΚΤΥΟΥ GPRS ΜΕΣΩ ΚΑΡΤΑΣ SIM ΣΤΑΤΙΚΗΣ IP (server mode) Υπάρχει μια επιπλέον δυνατότητα για σύνδεση ενός υπολογιστή στο Sym-o-net μέσω του δικτύου GPRS. Μπορείτε να χρησιμοποιήσετε μία κάρτα SIM στατικής IP. Στην περίπτωση αυτή, δε χρειάζεστε το Diameson, γιατί το ρόλο του server θα τον έχει το ίδιο το Sym-o-net (θα ρυθμιστεί σε server mode) και θα μπορεί να δέχεται μόνο έναν client τη φορά. 1. ΞΕΚΙΝΩΝΤΑΣ- ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ Ακολουθήστε ακριβώς τα ίδια βήματα του κεφαλαίου Α. ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ μέχρι το σημείο που επιλέγετε τον τύπο σύνδεσης, δηλαδή στη φόρμα Select Settings του Sym o net Programmer. 2. ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΣΥΝΔΕΣΗΣ (server mode) Επιλέξτε GPRS mode. Επιλέξτε server mode. Αν χρησιμοποιείτε καταγραφικό Στυλίτης- 41 ή 101, τσεκάρετε το κουτάκι αυτό, αν επιθυμείτε να σας αποστέλλεται κρυπτογραφημένο (αν το καταγραφικό έχει Password) με τα δεδομένα, τουλάχιστον μία φορά την ημέρα. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 31

32 Επιλέξτε τη θύρα του Sym-o-net μέσω της οποίας θα δεχτεί τον client. Οποιοσδήποτε έγκυρος αριθμός θύρας είναι αποδεκτός. Αν ο παροχέας της GPRS κάρτας SIM που χρησιμοποιείτε είναι ελληνικός, επιλέξτε τον από τη λίστα. Διαφορετικά, επιλέξτε Other. Αν έχετε επιλέξει Other, πληκτρολογήστε τα APN, USERNAME και PASSWORD του παροχέα. Διαφορετικά, πληκτρολογούνται αυτόματα. Αν έχετε ενεργοποιήσει την αποστολή στη φόρμα Select Settings, εμφανίζεται και η παρακάτω φόρμα. Για περισσότερες λεπτομέρειες σχετικά με τη ρύθμιση των παραμέτρων του , με τα λαμβανόμενα αρχεία και με τη διαχείρισή τους, παρακαλείστε να ανατρέξετε στo ΠΑΡΑΡΤΗΜΑ Α και στο ΠΑΡΑΡΤΗΜΑ Β. 32 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

33 Πληκτρολογήστε τον παραλήπτη του . Μπορείτε να δημιουργήσετε ένα παραλήπτη (λογαριασμό), μέσω του οποίου κάθε (αρχείο δεδομένων) θα τοποθετείται αυτόματα στο site των αντίστοιχων καταγραφικών. Περισσότερες πληροφορίες θα βρείτε στο αρχείο βοήθειας του Stylitis Explorer, στο κεφάλαιο Διαχείριση κρυπτογραφημένων . Αν στην προηγούμενη φόρμα έχετε επιλέξει Other, πληκτρολογήστε τον smtp mailserver του παροχέα της κάρτας SIM σας. Διαφορετικά, θα έχει επιλεγεί αυτόματα. Πληκτρολογήστε τον αποστολέα του . Οποιοσδήποτε έγκυρος αποστολέας είναι αποδεκτός. Στην περίπτωση που ο παροχέας της κάρτας SIM απαιτεί πιστοποίηση, όπως η COSMOTE στην Ελλάδα, πρέπει ο αποστολέας να έχει τη μορφή {Αριθμός παροχέα}, δηλαδή το username του λογαριασμού σας. Επιλέξτε το διάστημα (σε ώρες) μεταξύ των σημαίνει ένα την ημέρα, τα μεσάνυχτα, ενώ πχ, 08 σημαίνει αποστολή τα μεσάνυχτα, στις 08:00 και στις 16:00 ΣΗΜΕΙΩΣΗ: H αποστολή είναι η λειτουργία με την υψηλότερη προτεραιότητα (διακόπτεται μόνο με διακοπή της τροφοδοσίας) και κατά τη διάρκειά της είναι μόνιμα αναμμένα όλα τα led του Sym-o-net, εκτός από το DEVICE1, το οποίο αναβοσβήνει. Αν ο παροχέας της κάρτας SIM απαιτεί πιστοποίηση, όπως η COSMOTE στην Ελλάδα, πρέπει να πληκτρολογήσετε το username (στη μορφή {Αριθμός κινητού}@{domain παροχέα} ) και το password του λογαριασμού σας. Αν δεν απαιτεί, αφήστε τα πεδία κενά. Στην επόμενη φόρμα, μπορείτε να καθορίσετε μεταξύ ποιων ωρών της ημέρας θα είναι ενεργή (ανοιχτή- διαθέσιμη) κάθε περιφερειακή θύρα DEVICE του Sym-o-net. Μπορείτε να πληκτρολογήσετε στα πεδία πολλαπλάσια του 10λεπτου, δηλαδή, πχ, δεν είναι έγκυρη η ώρα: 10:56. ΣΗΜΕΙΩΣΗ: Δε συνίσταται να έχετε κοινά ενεργά διαστήματα για τις θύρες DEVICE, γιατί μόνο μία θύρα μπορεί να είναι διαθέσιμη κάθε φορά. Δηλαδή, δε συνίσταται, για παράδειγμα, να είναι ενεργή η DEVICE 1 από τις 09:00 ως τις 12:00 και η DEVICE 2 από τις 11:00 ως τις 14:00. Αν κάνετε κάτι τέτοιο, η DEVICE 1 έχει μεγαλύτερη προτεραιότητα από την DEVICE 2 και η DEVICE 2 από την DEVICE 3. Επομένως στο παραπάνω παράδειγμα, η DEVICE 1 θα είναι ενεργή από τις 09:00 ως τις 12:00 και η DEVICE 2 από τις 12:00 ως τις 14:00. Τσεκάρετε ή ξετσεκάρετε τα κουτάκια Always ON ή Always OFF, για να είναι μία θύρα ενεργή όλη την ημέρα ή να μην είναι ποτέ ενεργή. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 33

34 Πατήστε Next και στην επόμενη (τελευταία) φόρμα, θα σας παρουσιαστεί μία περίληψη των εργασιών που επιθυμείτε να κάνει το Sym-o-net, ανάλογα με τις παραμέτρους που επιλέξατε. Πατήστε Write για να γράψετε τις ρυθμίσεις στη μνήμη του Symonet. Αν πατήσετε Quit, οι παράμετροι δε θα γραφτούν. Στη φόρμα Status, πατήστε Finish για να βγείτε από το CONTROL MODE και να επιστρέψετε σε AUTO MODE (η κατάσταση στην οποία μπορείτε να επικοινωνήσετε από μακριά με το Sym-o-net). Για να μπορέσετε να επικοινωνήσετε από μακριά, αποσυνδέστε το καλώδιο NULL MODEM από τη θύρα MASTER για αν ενεργοποιήσετε το modem (όσο το καλώδιο είναι συνδεδεμένο και η θύρα COM είναι ανοιχτή, το modem είναι απενεργοποιημένοτο πράσινο led MODEM STATUS είναι σβηστό). Στην κατάσταση αυτή, θα ανοίξει εκείνη η θύρα DEVICE που έχετε επιλέξει να είναι ανοιχτή τη συγκεκριμένη ώρα, σύμφωνα με τη φόρμα Peripheral Schedule. Αρχικά, θα αναβοσβήνουν κάποια LED μέχρι το Symonet να καταφέρει να καταχωρηθεί στο δίκτυο σαν server. Όταν επιτύχει, αυτό υποδεικνύεται από το MODEM led και το αντίστοιχο DEVICE led, που είναι συνεχώς αναμμένα. Τότε, θα μπορείτε να επικοινωνήσετε από μακριά τη συσκευή που έχετε συνδέσει στη συγκεκριμένη θύρα DEVICE, με τον τρόπο που περιγράφεται παρακάτω. Αν την ώρα εκείνη δεν είναι προγραμματισμένη να είναι διαθέσιμη κάποια συσκευή, το modem θα είναι σβηστό και καμία θύρα δεν είναι ανοιχτή. Αυτό υποδεικνύεται από το MODEM led που αναβοσβήνει, ενώ τα 3 DEVICE leds είναι σβηστά. 34 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

35 3. ΕΠΙΚΟΙΝΩΝΙΑ ΑΠΟ ΜΑΚΡΙΑ ΣΕ SERVER MODE Αφού το Sym-o-net έχει καταχωρηθεί στο δίκτυο σαν server, είναι διαθέσιμο για απομακρυσμένη επικοινωνία μέσω του δικτύου GPRS και του διαδικτύου. Το κατάλληλο λογισμικό για τέτοιες συνδέσεις, που θα έχει και το ρόλο του client, εξαρτάται από τις συσκευές που έχετε συνδέσει στις θύρες DEVICE του Sym-o-net. Σε περίπτωση που χρησιμοποιείτε μόνο ένα Στυλίτη-41 ή 101 (συνδεδεμένο στη θύρα DEVICE 1 όπως αναφέρθηκε παραπάνω), το κατάλληλο λογισμικό είναι ο Stylitis Explorer, ενώ αν χρησιμοποιείτε και άλλες σειριακές συσκευές ή μόνο άλλες σειριακές συσκευές, συνδεδεμένες σε οποιεσδήποτε θύρες DEVICE, το κατάλληλο λογισμικό είναι το SymonetCOM. i. Σύνδεση με καταγραφικό μέσω του Stylitis Explorer Ανοίξτε τον Stylitis Explorer και δημιουργήστε μία νέα τοποθεσία, επιλέγοντας Site Create new Site από το μενού. Οι ιδιότητες της τοποθεσίας θα εμφανιστούν. Επιλέξτε το μοντέλο του καταγραφικού Στυλίτης που χρησιμοποιείτε Πληκτρολογήστε το Password του Sym-o-net. Βεβαιωθείτε ότι το καταγραφικό έχει επίσης αυτό το Password. Πληκτρολογήστε το Serial Number του Sym-o-net. Πατήστε OK Δημιουργήστε μια σύνδεση μέσω του μενού Communicate New Connection menu. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 35

36 Πληκτρολογήστε τη διεύθυνση IP της κάρτας SIM σας, στατικής IP, και τον αριθμό θύρας που επιλέξατε προηγουμένως σε CONTROL MODE, μέσω του Symonet Programmer (αυτήν μέσω της οποίας το Sym-o-net θα δεχτεί τον client του). Επιλέξτε Ethernet. Επιλέξτε ένα όνομα για τη σύνδεση στην καρτέλα General και πατήστε OK. Επιλέξτε τη σύνδεση αυτή κάνοντας double-click στο αρχείο της (.cem) από τον Stylitis Explorer, ή μέσω του μενού Communicate Ethernet. Πατήστε Connect στο παράθυρο Stylitis Communication. Ο υπολογιστής σας θα είναι συνδεδεμένος στο Sym-o-net. Αν είναι ώρα για τη θύρα DEVICE 1 να είναι ενεργή (σύμφωνα με το Peripheral Schedule), πατήστε Activate για να επικοινωνήσετε με το καταγραφικό. ΣΗΜΕΙΩΣΗ: Μετά τη σύνδεση, μπορείτε να μπείτε σε control mode και από μακριά. Η επιλογή Symonet modem options στο πάνω αριστερό μέρος του παραθύρου Stylitis Communication ενεργοποιείται. Αν την επιλέξετε, θα εμφανιστεί η παρακάτω φόρμα. 36 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

37 Επιλέγοντας Program Symonet options και κάνοντας click στο Start wizard, ο Sym-onet Programmer εμφανίζεται πάλι. Το Password του Sym-o-net πρέπει να είναι το ίδιο με αυτό του καταγραφικού, επομένως λαμβάνεται αυτόματα από τα Site Properties. Αυτή η προκαθορισμένη θύρα COM είναι εικονική. Δεν μπορείτε να την αλλάξετε. Δεν είναι διαθέσιμη η επιλογή baud rate, επειδή η σύνδεση με το Symo-net είναι από μακριά. Πατήστε το Start για να μπείτε στο CONTROL MODE του Sym-o-net από μακριά. ii. Συνδεθείτε σε μία θύρα DEVICE του Sym-o-net s μέσω του SymonetCOM Το SymonetCOM είναι ένα λογισμικό που επιτρέπει απομακρυσμένη GPRS επικοινωνία με ένα Sym-o-net, και συγκεκριμένα με μία περιφερειακή συσκευή, συνδεδεμένη με την αντίστοιχη θύρα DEVICE. Στο server mode, προϋποθέτει ότι το Sym-o-net έχει καταχωρηθεί στο δίκτυο σαν server. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 37

38 Ανοίξτε το SymonetCOM από Όλα τα προγράμματα Symmetron SymonetCOM. Πληκτρολογήστε ένα όνομα σύνδεσης προς δημιουργία. Πατήστε αυτό το κουμπί. Επιλέξτε μία θύρα DEVICE του Sym-o-net, η οποία θα ενεργοποιηθεί αφού επιτύχει η σύνδεση. Επιλέξτε Diameson client. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, αφήστε αυτήν την προκαθορισμένη IP και θύρα. Διαφορετικά, πληκτρολογήστε την IP διεύθυνση (πληκτρολογήστε την τοπική του- πχ στη μορφή xxx.xxx- αν τρέχει σε LAN) του υπολογιστή του Diameson και το User Listening port της διαμόρφωσης του Diameson σας. Πληκτρολογήστε το Serial Number και το Password του Symonet. Αν χρησιμοποιείτε το Diameson της Σύμμετρον, πληκτρολογήστε το user name που σας δώσαμε για το/τα Sym-o-net(s) σας. Διαφορετικά, πληκτρολογήστε αυτό που έχετε καταχωρήσει για το συγκεκριμένο Symonet στη δική σας βάση, μέσω του Diameson Manager. Επιλέξτε μια εικονική (virtual) ή φυσική (physical) θύρα COM, ανάλογα με τις ανάγκες σας. Για λεπτομέρειες, δείτε τις παρακάτω σημειώσεις. Πατήστε αυτό το κουμπί για να σώσετε τη σύνδεση. 38 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

39 Πατήστε πάλι το κουμπί Edit. Πατήστε το κουμπί Connect, το οποίο γίνεται Disconnect. Όλες οι δραστηριότητες σύνδεσης, μαζί με την επιλογή θύρας DEVICE, θα εμφανίζονται εδώ. Όταν η σύνδεση επιτύχει, αυτά τα τετραγωνάκια γίνονται πράσινα. Μπορείτε επίσης να αλλάξετε τη θύρα DEVICE, και αφού επιτύχει η σύνδεση. ΣΗΜΕΙΩΣΕΙΣ ΘΥΡΩΝ COM - Επιλέξτε μια εικονική (virtual) θύρα COM, για να τη δημιουργήσετε. Στην περίπτωση αυτή, θα είναι διαθέσιμη να την ανοίξετε με κάποιο άλλο πρόγραμμα, όπως ο Stylitis Explorer (μέσω μιας τοπικής σύνδεσης μέσω αυτής της θύρας COM), το Symonet Programmer (μέσω του κουμπιού Symonet Wizard ) ή του HyperTerminal. Στην περίπτωση αυτή, η επικοινωνία θα είναι απομακρυσμένη, αλλά θα χρησιμοποιήσετε μια εικονική τοπική θύρα. Το πρόγραμμα που θα επιλέξετε θα ανοίξει τη θύρα. Επομένως, αυτό θα καθορίσει τις παραμέτρους Baud rate, Parity, Length bits και Stop bits και όχι το SymonetCOM, το οποίο απλώς δημιουργεί τη θύρα. Όταν τελειώσετε τη χρήση του προγράμματος, κλείστε το για να κλείσει η θύρα και έπειτα πατήστε Disconnect. - Επιλέξτε μία φυσική (physical) θύρα COM, δηλαδή μία υπάρχουσα στον υπολογιστή σας, για να την ανοίξετε. Στην περίπτωση αυτή, δε μπορείτε να χρησιμοποιήσετε αυτή τη θύρα μέσω ενός προγράμματος (αφού είναι ήδη ανοιχτή) αλλά μπορείτε να συνδέσετε μια εξωτερική συσκευή στη COM σας, η οποία θα στέλνει εντολές στο Sym-o-net (και κατ επέκταση στις απομακρυσμένες συσκευές σας). Στην περίπτωση αυτή, πρέπει να καθορίσετε τα Baud rate, Parity, Length bits και Stop bits, (αυτά στα οποία λειτουργεί η εξωτερική συσκευή) επειδή τώρα το πρόγραμμα που ανοίγει τη θύρα είναι το SymonetCOM. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 39

40 Αφού επιτύχει η σύνδεση, το κουμπί Symonet Wizard ενεργοποιείται. Αν το πατήσετε, ο Symonet Programmer εμφανίζεται πάλι. Το Password του Sym-o-net λαμβάνεται αυτόματα από τις παραμέτρους της σύνδεσης. Αυτή η προκαθορισμένη θύρα COM είναι εικονική. Δεν μπορείτε να την αλλάξετε. Δεν είναι διαθέσιμη η επιλογή baud rate, επειδή η σύνδεση με το Symo-net είναι από μακριά. Πατήστε το Start για να μπείτε στο CONTROL MODE του Sym-o-net από μακριά. 40 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

41 Ε. ΣΥΝΔΕΣΗ ΜΕΣΩ ΚΛΗΣΗΣ DATA ΜΕΣΩ DATA ΚΑΡΤΑΣ SIM (data mode) Εκτός από μια σύνδεση GPRS connection, μπορείτε επίσης να πραγματοποιήσετε μια απλή κλήση στην κάρτα SIM του Sym-o-net μέσω ενός GSM modem συνδεδεμένου στον υπολογιστή σας. Για τη λειτουργία αυτή, χρειάζεστε μία GSM data κάρτα SIM για το Sym-onet και μία για το modem του υπολογιστή σας. Αυτή του modem του υπολογιστή χρονοχρεώνεται. 1. ΞΕΚΙΝΩΝΤΑΣ- ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ Ακολουθήστε ακριβώς τα ίδια βήματα του κεφαλαίου Α. ΞΕΚΙΝΩΝΤΑΣ ΤΟΠΙΚΗ ΣΥΝΔΕΣΗ μέχρι το σημείο που επιλέγετε τον τύπο σύνδεσης, δηλαδή στη φόρμα Select Settings του Sym o net Programmer. 2. ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΣΥΝΔΕΣΗΣ (data mode) Αν χρησιμοποιείτε καταγραφικό Στυλίτης- 41 ή 101, τσεκάρετε το κουτάκι αυτό, αν επιθυμείτε να σας αποστέλλεται κρυπτογραφημένο (αν το καταγραφικό έχει Password) με τα δεδομένα, τουλάχιστον μία φορά την ημέρα. Στην περίπτωση αυτή, χρειάζεστε μία κάρτα SIM που υποστηρίζει και τις δύο υπηρεσίες (data και GPRS). Επιλέξτε data mode. ΣΗΜΕΙΩΣΗ: Αν επιλέξετε data mode, όταν οποιαδήποτε θύρα DEVICE είναι ON (βλ. φόρμα Peripheral Schedule ) μπορείτε να στείλετε την ακολουθία '1111', μέσω SMS, στον αριθμό της κάρτας SIM, και το Sym-o-net θα απαντήσει με ένα SMS που περιέχει την τάση μπαταρίας (τροφοδοσίας) του καταγραφικού, το όνομα τοποθεσίας, την κατάσταση της κάρτας flash, το μοντέλο του (Stylitis 40 ή Stylitis 100) και τις τρέχουσες τιμές του πρώτου αναλογικού καναλιού (A1) και καναλιού απαριθμητή (C1). Αν, όταν στείλετε το SMS, καμία θύρα δεν είναι ON ή αν μία κλήση data call είναι σε εξέλιξη ή αν ένα άλλο SMS εξυπηρετείται, το SMS θα εξυπηρετηθεί όταν το Sym-o-net είναι διαθέσιμο. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 41

42 Αν έχετε τσεκάρει το check box (αποστολή ), οι επόμενες δύο φόρμες θα εμφανιστούν, ζητώντας σας τις παραμέτρους GPRS της κάρτας SIM σας. Για περισσότερες λεπτομέρειες σχετικά με τη ρύθμιση των παραμέτρων του , με τα λαμβανόμενα αρχεία και με τη διαχείρισή τους, παρακαλείστε να ανατρέξετε στo ΠΑΡΑΡΤΗΜΑ Α και στο ΠΑΡΑΡΤΗΜΑ Β. Αν ο παροχέας της GPRS κάρτας SIM που χρησιμοποιείτε είναι ελληνικός, επιλέξτε τον από τη λίστα. Διαφορετικά, επιλέξτε Other. Αν έχετε επιλέξει Other, πληκτρολογήστε τα APN, USERNAME και PASSWORD του παροχέα. Διαφορετικά, πληκτρολογούνται αυτόματα. 42 ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1

43 Πληκτρολογήστε τον παραλήπτη του . Μπορείτε να δημιουργήσετε ένα παραλήπτη (λογαριασμό), μέσω του οποίου κάθε (αρχείο δεδομένων) θα τοποθετείται αυτόματα στο site των αντίστοιχων καταγραφικών. Περισσότερες πληροφορίες θα βρείτε στο αρχείο βοήθειας του Stylitis Explorer, στο κεφάλαιο Διαχείριση κρυπτογραφημένων . Αν στην προηγούμενη φόρμα έχετε επιλέξει Other, πληκτρολογήστε τον smtp mailserver του παροχέα της κάρτας SIM σας. Διαφορετικά, θα έχει επιλεγεί αυτόματα. Πληκτρολογήστε τον αποστολέα του . Οποιοσδήποτε έγκυρος αποστολέας είναι αποδεκτός. Στην περίπτωση που ο παροχέας της κάρτας SIM απαιτεί πιστοποίηση, όπως η COSMOTE στην Ελλάδα, πρέπει ο αποστολέας να έχει τη μορφή {Αριθμός παροχέα}, δηλαδή το username του λογαριασμού σας. Επιλέξτε το διάστημα (σε ώρες) μεταξύ των σημαίνει ένα την ημέρα, τα μεσάνυχτα, ενώ πχ, 08 σημαίνει αποστολή τα μεσάνυχτα, στις 08:00 και στις 16:00 ΣΗΜΕΙΩΣΗ: H αποστολή είναι η λειτουργία με την υψηλότερη προτεραιότητα (διακόπτεται μόνο με διακοπή της τροφοδοσίας) και κατά τη διάρκειά της είναι μόνιμα αναμμένα όλα τα led του Sym-o-net, εκτός από το DEVICE1, το οποίο αναβοσβήνει. Αν ο παροχέας της κάρτας SIM απαιτεί πιστοποίηση, όπως η COSMOTE στην Ελλάδα, πρέπει να πληκτρολογήσετε το username (στη μορφή {Αριθμός κινητού}@{domain παροχέα} ) και το password του λογαριασμού σας. Αν δεν απαιτεί, αφήστε τα πεδία κενά. Στην επόμενη φόρμα, μπορείτε να καθορίσετε μεταξύ ποιων ωρών της ημέρας θα είναι ενεργή (ανοιχτή- διαθέσιμη) κάθε περιφερειακή θύρα DEVICE του Sym-o-net. Μπορείτε να πληκτρολογήσετε στα πεδία πολλαπλάσια του 10λεπτου, δηλαδή, πχ, δεν είναι έγκυρη η ώρα: 10:56. ΣΗΜΕΙΩΣΗ: Δε συνίσταται να έχετε κοινά ενεργά διαστήματα για τις θύρες DEVICE, γιατί μόνο μία θύρα μπορεί να είναι διαθέσιμη κάθε φορά. Δηλαδή, δε συνίσταται, για παράδειγμα, να είναι ενεργή η DEVICE 1 από τις 09:00 ως τις 12:00 και η DEVICE 2 από τις 11:00 ως τις 14:00. Αν κάνετε κάτι τέτοιο, η DEVICE 1 έχει μεγαλύτερη προτεραιότητα από την DEVICE 2 και η DEVICE 2 από την DEVICE 3. Επομένως στο παραπάνω παράδειγμα, η DEVICE 1 θα είναι ενεργή από τις 09:00 ως τις 12:00 και η DEVICE 2 από τις 12:00 ως τις 14:00. Τσεκάρετε ή ξετσεκάρετε τα κουτάκια Always ON ή Always OFF, για να είναι μία θύρα ενεργή όλη την ημέρα ή να μην είναι ποτέ ενεργή. ΟΔΗΓΟΣ ΧΡΗΣΗΣ SYMONET ΕΚΔΟΣΗ 1 43
