Published on PRISMA Win Help - Megasoft (http://docs.megasoft.

1 Published on PRISMA Win Help - Megasoft ( Home > Τεχνικά Εγχειρίδια > Συσκευές Συσκευές Barcode scanner Posiflex CD D Για για να κατεβάσετε το αρχείο με τις οδηγίες του Barcode scanner Posiflex CD D, πατήστε εδώ: Posiflex CD D (pdf) Motorola AP 5131 Wireless Access Point (Εγκατάσταση) AP 5131 Wireless Access Point Το router πρέπει να συνδεθεί στη σειριακή θύρα ενός υπολογιστή προκειμένου να προγραμματιστεί

καταλλήλως για τη χρήση που το προορίζουμε. Χρειαζόμαστε επομένως, το putty.exe, το οποίο είναι το software που θα χρησιμοποιηθεί για τη διαδικασία του προγραμματισμού.

2 καταλλήλως για τη χρήση που το προορίζουμε. Χρειαζόμαστε επομένως, το putty.exe, το οποίο είναι το software που θα χρησιμοποιηθεί για τη διαδικασία του προγραμματισμού. Θα πάμε πρώτα να ρυθμίσουμε τη θύρα COM στην οποία έχει συνδεθεί το router με το null modem καλώδιο. Δεξί κλικ στο εικονίδιο «Ο υπολογιστής μου» και: Ιδιότητες Υλικό Διαχείριση Συσκευών Θύρες COM & LPT. Επιλέγουμε τη Θύρα που έχουμε συνδέσει το router και ρυθμίζουμε την ταχύτητα της σε ΟΚ και κλείνουμε τα παράθυρα. Ανοίγουμε το putty.exe που έχουμε τοποθετήσει στην επιφάνεια εργασίας. Δηλώνουμε τη θύρα και την ταχύτητα της και πατάμε Οpen. Μόλις πατήσουμε Οpen, ανοίγει μια γραμμή εντολών. Μέσω αυτού του παραθύρου θα προγραμματίσουμε το router.

Ξεκινάμε γράφοντας admin (για τον user) και πατάμε Enter. Για το password γράφουμε motorola (ή admin αν δεν είναι η πρώτη φορά που στήνουμε αυτό το router).

3 Ξεκινάμε γράφοντας admin (για τον user) και πατάμε Enter. Για το password γράφουμε motorola (ή admin αν δεν είναι η πρώτη φορά που στήνουμε αυτό το router). Γράφοντας motorola και πατώντας enter, μας ζητάει να ορίσουμε το καινούριο μόνιμο password. Δηλώνουμε admin. Μετά από αυτό, εμφανίζεται στη γραμμή το admin>. Γράφουμε network, Enter και εμφανίζεται μήνυμα στο οποίο μας ζητάει να δηλώσουμε την περιοχή μας. Γράφουμε us, και πατάμε Enter. Η διαδικασία με την περιοχή γίνεται μόνο την πρώτη φορά που ρυθμίζουμε το router, γι αυτό δεν φαίνεται στο παράδειγμα. Εμφανίζει στη γραμμή εντολών admin(network)>. Γράφουμε lan, και πατάμε Enter. Εμφανίζεται admin(network.lan)>. Γράφουμε set ip-mode 1 static και πατάμε Enter. Εμφανίζει ένα μήνυμα και επιστρέφει στο admin(network.lan)>. Γράφουμε set ipadr και πατάμε Enter. (ή όποια IP θέλουμε για το δίκτυο μας).

4 Μετά από αυτό, επιστρέφει στη γραμμή admin(network.lan)>. Γράφουμε save και πατάμε Enter. Γράφουμε quit και πατάμε Enter. Κλείνουμε το putty. Τώρα το router έχει πάρει τις αρχικές του ρυθμίσεις και μπορούμε να ανοίξουμε το interface του από Internet Explorer. (Προϋπόθεση για τη λειτουργία του interface είναι να είναι εγκατεστημένη η πιο πρόσφατη java runtime engine). Ανοίγουμε τον Internet Explorer και γράφουμε τη διεύθυνση IP του router. Η παρακάτω εικόνα δείχνει το login screen του interface.

5 Αφού συμπληρώσουμε το username/ password για το router και πατήσουμε Login θα μας βάλει στο βασικό μενού επιλογών του.

Στο network configuration επιλέγουμε το Wireless και στο δεξί μέρος της οθόνης πατάμε Create. Στο καινούριο παράθυρο που ανοίγει (New WLAN) θα κάνουμε τις ρυθμίσεις για το ασύρματο δίκτυό μας.

6 Στο network configuration επιλέγουμε το Wireless και στο δεξί μέρος της οθόνης πατάμε Create. Στο καινούριο παράθυρο που ανοίγει (New WLAN) θα κάνουμε τις ρυθμίσεις για το ασύρματο δίκτυό μας. 1) Στο SSID θα βάλουμε το όνομα του ασύρματου δικτύου μας. Αυτό θα εμφανίζεται και στα διαθέσιμα δίκτυα του PDA ώστε να μπορεί να συνδεθεί. 2) Τσεκάρουμε το Available on b/g radio. 3) Λίγο πιο κάτω στο Security και δίπλα στο Security Policy πατάμε Create.

Στο καινούριο παράθυρο θα βάλουμε το «κλειδί» για τα PDA προκειμένου να συνδέονται στο δίκτυο. 1) Πρώτα θα βάλουμε όνομα για το Security Policy στην επιλογή Name. Στο παράδειγμα είναι mega1.

7 Στο καινούριο παράθυρο θα βάλουμε το «κλειδί» για τα PDA προκειμένου να συνδέονται στο δίκτυο. 1) Πρώτα θα βάλουμε όνομα για το Security Policy στην επιλογή Name. Στο παράδειγμα είναι mega1. 2) Authentication βάζουμε Manually PRE-Shared key / No authentication. 3) Encryption βάζουμε WEP 64 (40bit key) και στην καρτέλα encryption βάζουμε key#1: Τα PDA θα συνδέονται στο ασύρματο δίκτυο με αυτό το password. Πατάμε APPLY. Τέλος, μετά από αυτά τα βήματα, μπορούμε να κλείσουμε το interface του router. Ζυγοί Ζυγός DIGI SM-100 & SM-100P plus (Εγκατάσταση) Για για να κατεβάσετε το αρχείο με τις οδηγίες του Ζυγού DIGI SM-100 & SM-100P plus, πατήστε εδώ: Οδηγίες Ζυγού DIGI SM-100 & SM-100P plus (pdf)

Ζυγός DIGITECH DS 700 E (online σύνδεση με POS) ΖΥΓΟΙ DS 700 E Α)Συνδεσµολογία καλωδίου Το convector της φωτογραφίας βρίσκεται σε εξειδικευµένα καταστήµατα

8 Ζυγός DIGITECH DS 700 E (online σύνδεση με POS) ΖΥΓΟΙ DS 700 E Α)Συνδεσµολογία καλωδίου Το convector της φωτογραφίας βρίσκεται σε εξειδικευµένα καταστήµατα ηλεκτρολογικών ειδών Από την είσοδο της σειριακής χρησιµοποιούµε την 2, (µαύρο) την 3 (µπλε) και στην 5 (πράσινο) από την είσοδο για Ethernet χρησιµοποιούµε κανονικό Ethernet καλώδιο.

9 Β)Ρυθµίσεις ζυγού Ανοίγουµε τη ζυγαριά

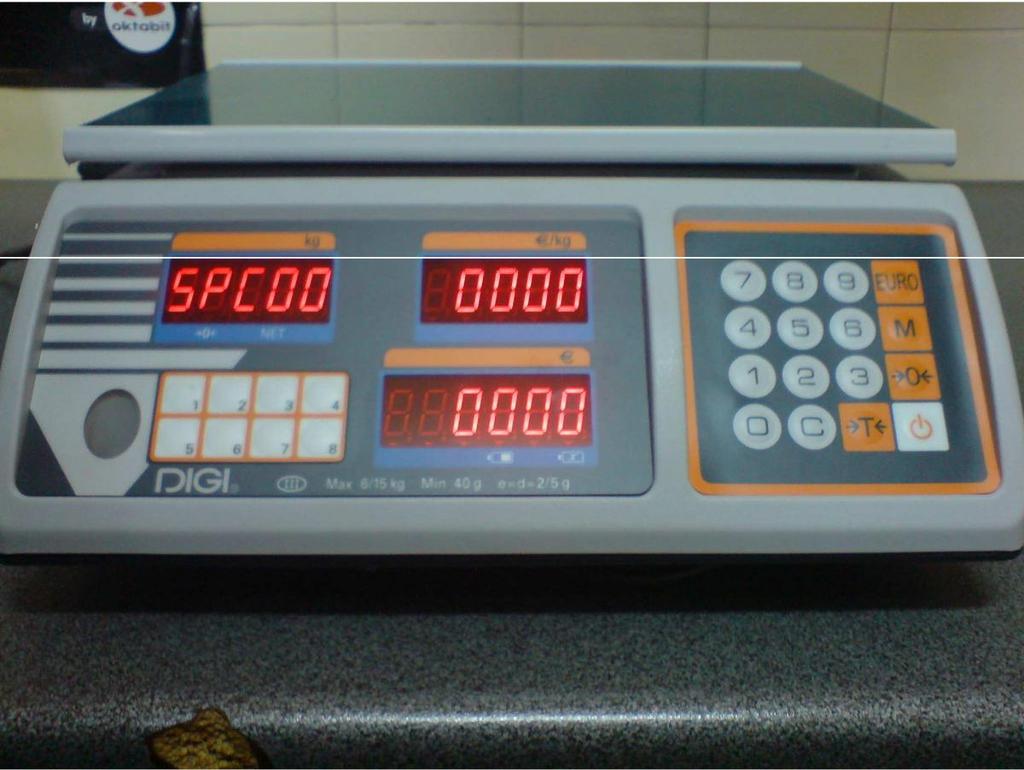

10 Κρατώντας πατηµένο το ->0<- πατάµε τα πλήκτρα 1,4,1 και έτσι µπαίνουµε στην διαδικασία προγραµµατισµού που στην οθόνη των κιλών ανάβουν οι ενδείξεις Ανάβει στην οθόνη των κιλών το SPC 00

11 Πατώντας το κουµπί ->0<- αλλάζει η ένδειξη SPC 00 σε SPC 01. Ξαναπατάµε το κουµπί ->0<- όσες φορές χρειαστεί ώστε να πάµε στην ένδειξη SPC 03. Στην ένδειξη SPC 03 και περνάµε την τιµή 1011 πατώντας από το αριθµητικό πληκτρολόγιο και µετά για να επιβεβαιώσουµε την αλλαγή το κουµπί ->0<Mε τον ίδιο τρόπο αλλάζουµε τα άλλα SPC

12 Στο SPC 04 : 0100

13 Στο SPC 05 : 0011

14 Γ) Ρυθµίσεις θύρας (com) στο pc εξί κλικ στο εικονίδιο υπολογιστής Ιδιότητες Πάµε στην καρτέλα υλικό Πατάµε το κουµπί διαχείριση συσκευών

15 Πάµε στο υποµενού θύρες Στο συγκεκριµένο µενού επιλέγουµε την com µε την οποία συνδεόµαστε στο pos ή στο pc µε εγκατεστηµένο το πρόγραµµα pos. Συνήθως αν το Pc έχει serial στην µητρική κάρτα είναι com1 ( η com2 δεν χρησιµοποιείται ποτέ δεσµεύεται από τα windows) αν έχουµε extra κάρτα µε serial κάρτες η αρίθµηση ξεκινάει από το 3 ή το 4 π.χ. Com3 ή com4

16 Βλέπουµε αν στην καρτέλα ρυθµίσεις θυρών υπάρχουν οι παρακάτω ρυθµίσεις

17 ) Ρυθµίσεις στο POS Ανοίγουµε το manager

18 Ρυθµίσεις Συστήµατος Περιφερειακών συσκευών

είδος συσκευών = ζυγαριά Τύπος συσκευής =- DIGI Ενεργοποιηµένη = check Θύρα = η θύρα που έχουµε επιλέξει (COM 1-2) Baud rate =9600 Parity = none Stop bits = one Ζυγός DIGI SM-100 & SM-100P plus

19 είδος συσκευών = ζυγαριά Τύπος συσκευής =- DIGI Ενεργοποιηµένη = check Θύρα = η θύρα που έχουµε επιλέξει (COM 1-2) Baud rate =9600 Parity = none Stop bits = one Ζυγός DIGI SM-100 & SM-100P plus (προγραμματισμός) Για για να κατεβάσετε το αρχείο με τις οδηγίες προγραμματισμού του Ζυγού SM-100 & SM-100P plus, πατήστε εδώ: Οδηγίες Ζυγού SM-100 & SM-100P plus (pdf) Τηλεφωνικό Κέντρο Panasonic KX-NCP500

20 (Εγκατάσταση, Ρυθμίσεις) Για για να κατεβάσετε τον οδηγό εγκατάστασης και ρυθμίσεςων του Τηλεφωνικού Κέντρου Panasonic KX-NCP500, πατήστε εδώ: Panasonic KX-NCP500 (Εγκατάσταση, Ρυθμίσεις) (pdf) ΦΗΜ Fasy FMU Basic (Οδηγίες Χειρισμού) Για για να κατεβάσετε το αρχείο με τις οδηγίες του ΦΗΜ Fasy FMU Basic, πατήστε εδώ: ΦΗΜ Fasy FMU Basic (Οδηγίες Χειρισμού)
