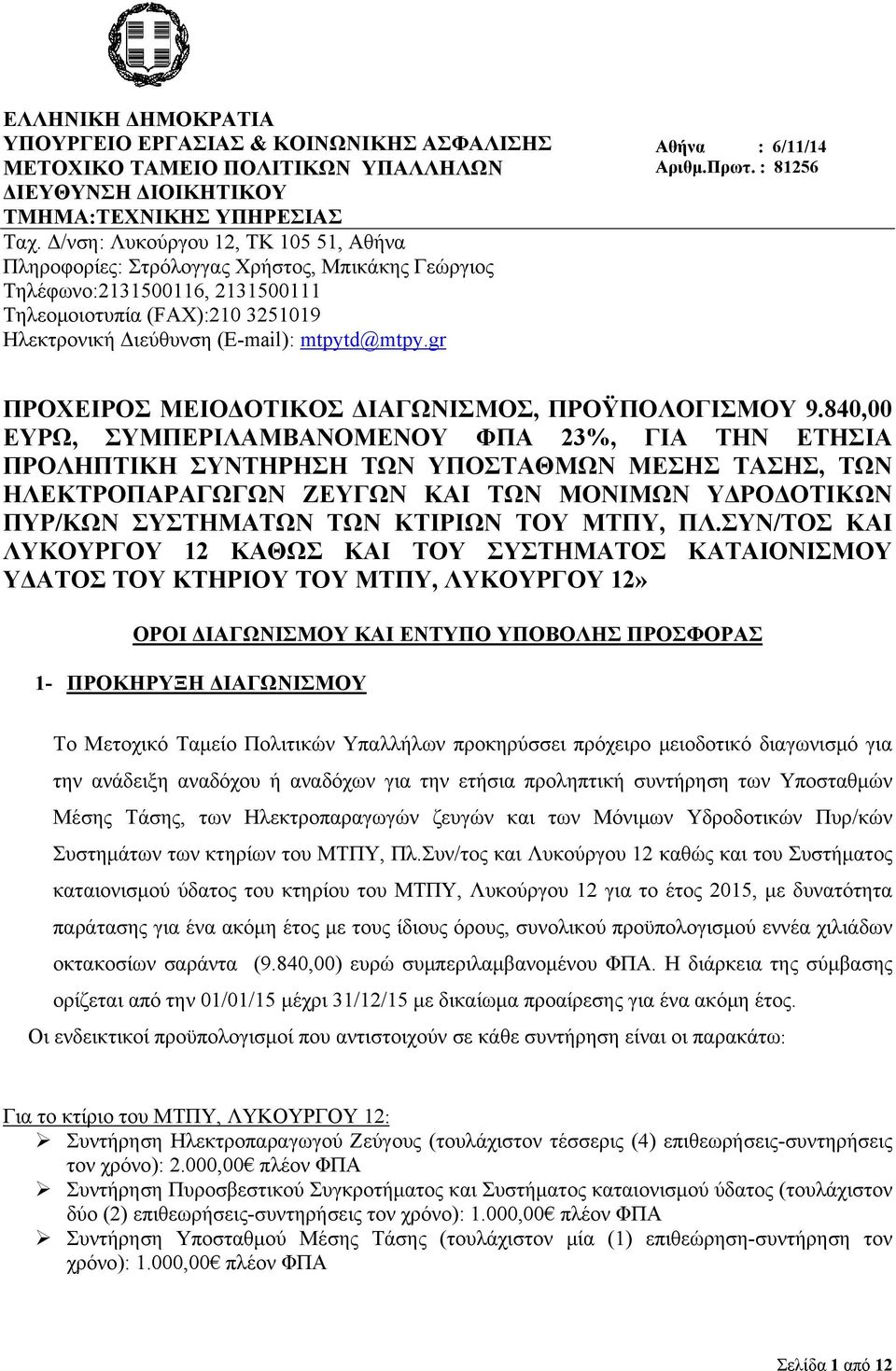

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΕΡΓΑΣΙΑΣ & ΚΟΙΝΩΝΙΚΗΣ ΑΣΦΑΛΙΣΗΣ ΜΕΤΟΧΙΚΟ ΤΑΜΕΙΟ ΠΟΛΙΤΙΚΩΝ ΥΠΑΛΛΗΛΩΝ ΔΙΕΥΘΥΝΣΗ ΔΙΟΙΚΗΤΙΚΟΥ ΤΜΗΜΑ:ΤΕΧΝΙΚΗΣ ΥΠΗΡΕΣΙΑΣ Ταχ. Δ/νση: Λυκούργου 12, ΤΚ , Αθήνα Πληροφορίες: Στρόλογγας Χρήστος, Μπικάκης Γεώργιος Τηλέφωνο: , Τηλεομοιοτυπία (FAX): Ηλεκτρονική Διεύθυνση ( ): Αθήνα : 6/11/14 Αριθμ.Πρωτ. : ΠΡΟΧΕΙΡΟΣ ΜΕΙΟΔΟΤΙΚΟΣ ΔΙΑΓΩΝΙΣΜΟΣ, ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ 9.840,00 ΕΥΡΩ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΟΥ ΦΠΑ 23%, ΓΙΑ ΤΗΝ ΕΤΗΣΙΑ ΠΡΟΛΗΠΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΤΩΝ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ, ΤΩΝ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΩΝ ΖΕΥΓΩΝ ΚΑΙ ΤΩΝ ΜΟΝΙΜΩΝ ΥΔΡΟΔΟΤΙΚΩΝ ΠΥΡ/ΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΤΩΝ ΚΤΙΡΙΩΝ ΤΟΥ ΜΤΠΥ, ΠΛ.ΣΥΝ/ΤΟΣ ΚΑΙ ΛΥΚΟΥΡΓΟΥ 12 ΚΑΘΩΣ ΚΑΙ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΑΤΑΙΟΝΙΣΜΟΥ ΥΔΑΤΟΣ ΤΟΥ ΚΤΗΡΙΟΥ ΤΟΥ ΜΤΠΥ, ΛΥΚΟΥΡΓΟΥ 12» ΟΡΟΙ ΔΙΑΓΩΝΙΣΜΟΥ ΚΑΙ ΕΝΤΥΠΟ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΑΣ 1- ΠΡΟΚΗΡΥΞΗ ΔΙΑΓΩΝΙΣΜΟΥ Το Μετοχικό Ταμείο Πολιτικών Υπαλλήλων προκηρύσσει πρόχειρο μειοδοτικό διαγωνισμό για την ανάδειξη αναδόχου ή αναδόχων για την ετήσια προληπτική συντήρηση των Υποσταθμών Μέσης Τάσης, των Ηλεκτροπαραγωγών ζευγών και των Μόνιμων Υδροδοτικών Πυρ/κών Συστημάτων των κτηρίων του ΜΤΠΥ, Πλ.Συν/τος και Λυκούργου 12 καθώς και του Συστήματος καταιονισμού ύδατος του κτηρίου του ΜΤΠΥ, Λυκούργου 12 για το έτος 2015, με δυνατότητα παράτασης για ένα ακόμη έτος με τους ίδιους όρους, συνολικού προϋπολογισμού εννέα χιλιάδων οκτακοσίων σαράντα (9.840,00) ευρώ συμπεριλαμβανομένου ΦΠΑ. Η διάρκεια της σύμβασης ορίζεται από την 01/01/15 μέχρι 31/12/15 με δικαίωμα προαίρεσης για ένα ακόμη έτος. Οι ενδεικτικοί προϋπολογισμοί που αντιστοιχούν σε κάθε συντήρηση είναι οι παρακάτω: Για το κτίριο του ΜΤΠΥ, ΛΥΚΟΥΡΓΟΥ 12: Συντήρηση Ηλεκτροπαραγωγού Ζεύγους (τουλάχιστον τέσσερις (4) επιθεωρήσεις-συντηρήσεις τον χρόνο): 2.000,00 πλέον ΦΠΑ Συντήρηση Πυροσβεστικού Συγκροτήματος και Συστήματος καταιονισμού ύδατος (τουλάχιστον δύο (2) επιθεωρήσεις-συντηρήσεις τον χρόνο): 1.000,00 πλέον ΦΠΑ Συντήρηση Υποσταθμού Μέσης Τάσης (τουλάχιστον μία (1) επιθεώρηση-συντήρηση τον χρόνο): 1.000,00 πλέον ΦΠΑ Σελίδα 1 από 12

2 Για το κτίριο του ΜΤΠΥ, ΠΛ.ΣΥΝΤΑΓΜΑΤΟΣ: Συντήρηση Ηλεκτροπαραγωγού Ζεύγους (τουλάχιστον δύο (2) επιθεωρήσεις-συντηρήσεις τον χρόνο): 1.000,00 πλέον ΦΠΑ Συντήρηση Πυροσβεστικού Συγκροτήματος και ανανέωση του Πιστοποιητικού Πυροπροστασίας του κτηρίου (τουλάχιστον δύο (2) επιθεωρήσεις-συντηρήσεις τον χρόνο): 2.000,00 πλέον ΦΠΑ Συντήρηση Υποσταθμού Μέσης Τάσης (τουλάχιστον μία (1) επιθεώρηση-συντήρηση τον χρόνο): 1.000,00 πλέον ΦΠΑ Στον διαγωνισμό οι ενδιαφερόμενοι μπορούν να δώσουν προσφορές για όσες επιμέρους συντηρήσεις επιθυμούν και ανακηρύσσεται μειοδότης ξεχωριστά για κάθε μια συντήρηση. Για κάθε εγκατάσταση θα κηρυχθεί ανάδοχος αυτός που θα προσφέρει τη χαμηλότερη τιμή για τη συγκεκριμένη εγκατάσταση. Συνεπώς ενδέχεται να προκύψουν από ένας μέχρι έξι ανάδοχοι. Ο Διαγωνισμός (άνοιγμα προσφορών) θα διενεργηθεί την Τετάρτη 19/11/2014 και ώρα 10:00 στο κτίριο του Μ.Τ.Π.Υ. στην οδό Λυκούργου αρ. 12 και Αθηνάς, 6 ος όροφος, Γραφείο Συλλόγου, ενώπιον της αρμόδιας Επιτροπής. Στον διαγωνισμό μπορούν να λάβουν μέρος διπλωματούχοι ή πτυχιούχοι Μηχανικοί, εργολήπτες δημοσίων έργων και κατασκευαστικές εταιρείες. Όλοι οι συμμετέχοντες πρέπει να είναι πιστοποιημένοι από αναγνωρισμένο φορέα κατά το πρότυπο διασφάλισης ποιότητας EN ISO 9001 για τις υπηρεσίες που θα προσφέρουν στο ΜΤΠΥ. Για την συμμετοχή στον διαγωνισμό οι ενδιαφερόμενοι θα πρέπει να υποβάλλουν στο Πρωτόκολλο του Μ.Τ.Π.Υ. (οδός Λυκούργου 12, Αθήνα, Τ.Κ ) μέχρι την ημέρα και ώρα του ανοίγματος των προσφορών, σφραγισμένο Φάκελο που θα αναγράφει τα στοιχεία του συμμετέχοντα (επωνυμία φυσικού ή νομικού προσώπου, διεύθυνση, τηλέφωνο, FAX, , Α.Φ.Μ.) και θα απευθύνεται στο Μετοχικό Ταμείο Πολιτικών Υπαλλήλων αναφέροντας τον τίτλο: «OΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ ΓΙΑ ΤΟΝ ΔΙΑΓΩΝΙΣΜΌ ΤΗΣ 19/11/2014 ΠΟΥ ΑΦΟΡΑ ΤΗΝ ΕΤΗΣΙΑ ΠΡΟΛΗΠΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΤΩΝ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ, ΤΩΝ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΩΝ ΖΕΥΓΩΝ ΚΑΙ ΤΩΝ ΜΟΝΙΜΩΝ ΥΔΡΟΔΟΤΙΚΩΝ ΠΥΡ/ΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΤΩΝ ΚΤΙΡΙΩΝ ΤΟΥ ΜΤΠΥ, ΠΛ.ΣΥΝ/ΤΟΣ ΚΑΙ ΛΥΚΟΥΡΓΟΥ 12 ΚΑΘΩΣ ΚΑΙ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΑΤΑΙΟΝΙΣΜΟΥ ΥΔΑΤΟΣ ΤΟΥ ΚΤΗΡΙΟΥ ΤΟΥ ΜΤΠΥ, ΛΥΚΟΥΡΓΟΥ 12» Επισημαίνεται ότι η έγκαιρη άφιξη του φακέλου συμμετοχής στο Πρωτόκολλο της Υπηρεσίας σε περίπτωση ταχυδρομικής αποστολής, αποτελεί ευθύνη του αποστολέα. Προσφορές που θα κατατεθούν μετά την παραπάνω ημερομηνία και ώρα, δεν αποσφραγίζονται αλλά επιστρέφονται ως εκπρόθεσμες. Ο πιο πάνω φάκελος θα περιλαμβάνει απαραίτητα επί ποινή αποκλεισμού: 1. Tο έντυπο υποβολής προσφοράς, συμπληρωμένο ιδιοχείρως με την Οικονομική του Προσφορά (σφραγίδα συμμετέχοντα, υπογραφή και ποσό). 2. Φωτοαντίγραφο του δελτίου της αστυνομικής ταυτότητας του συμμετέχοντα στον διαγωνισμό. Σελίδα 2 από 12

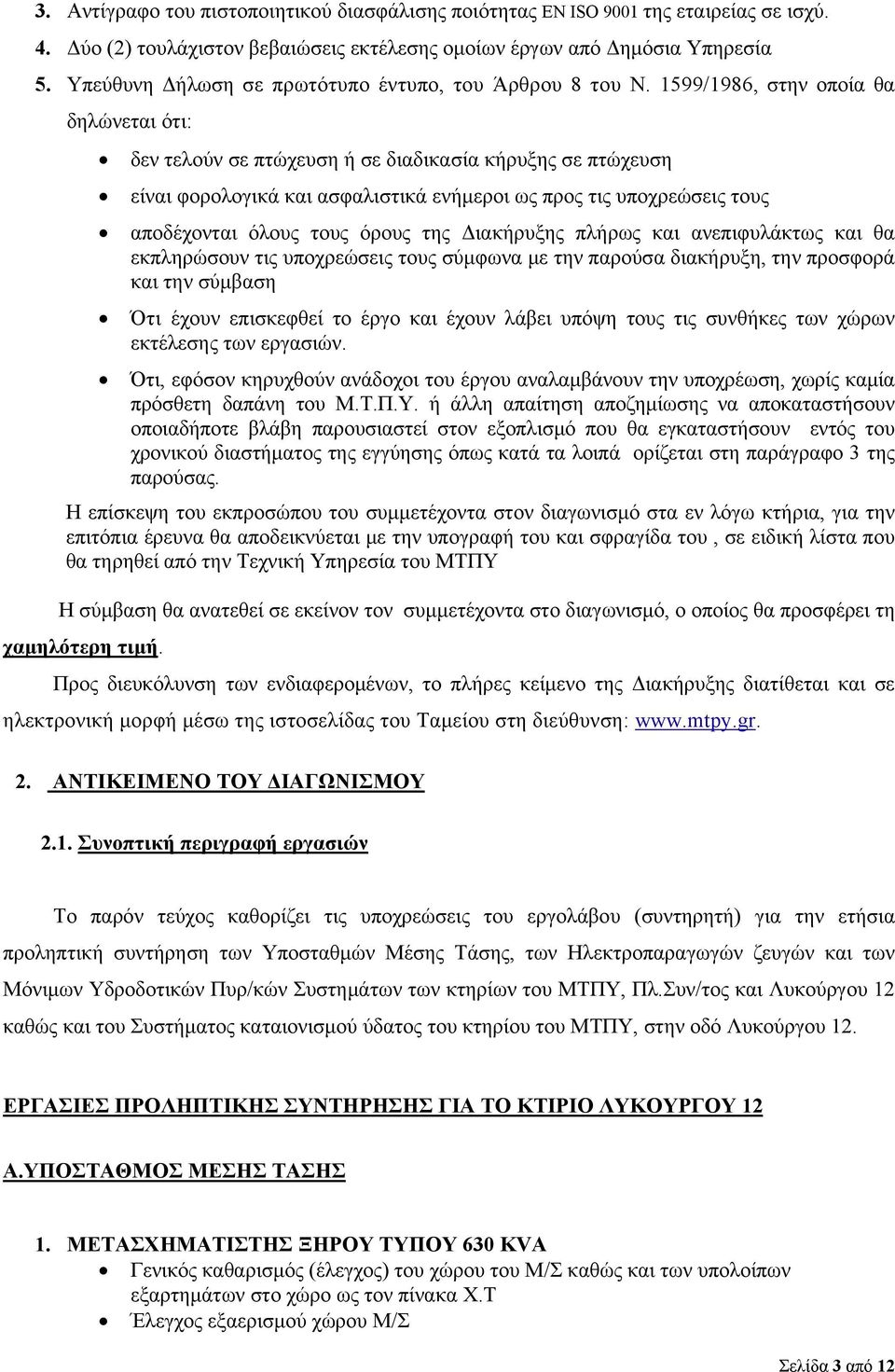

3 3. Αντίγραφο του πιστοποιητικού διασφάλισης ποιότητας EN ISO 9001 της εταιρείας σε ισχύ. 4. Δύο (2) τουλάχιστον βεβαιώσεις εκτέλεσης ομοίων έργων από Δημόσια Υπηρεσία 5. Υπεύθυνη Δήλωση σε πρωτότυπο έντυπο, του Άρθρου 8 του Ν. 1599/1986, στην οποία θα δηλώνεται ότι: δεν τελούν σε πτώχευση ή σε διαδικασία κήρυξης σε πτώχευση είναι φορολογικά και ασφαλιστικά ενήμεροι ως προς τις υποχρεώσεις τους αποδέχονται όλους τους όρους της Διακήρυξης πλήρως και ανεπιφυλάκτως και θα εκπληρώσουν τις υποχρεώσεις τους σύμφωνα με την παρούσα διακήρυξη, την προσφορά και την σύμβαση Ότι έχουν επισκεφθεί το έργο και έχουν λάβει υπόψη τους τις συνθήκες των χώρων εκτέλεσης των εργασιών. Ότι, εφόσον κηρυχθούν ανάδοχοι του έργου αναλαμβάνουν την υποχρέωση, χωρίς καμία πρόσθετη δαπάνη του Μ.Τ.Π.Υ. ή άλλη απαίτηση αποζημίωσης να αποκαταστήσουν οποιαδήποτε βλάβη παρουσιαστεί στον εξοπλισμό που θα εγκαταστήσουν εντός του χρονικού διαστήματος της εγγύησης όπως κατά τα λοιπά ορίζεται στη παράγραφο 3 της παρούσας. Η επίσκεψη του εκπροσώπου του συμμετέχοντα στον διαγωνισμό στα εν λόγω κτήρια, για την επιτόπια έρευνα θα αποδεικνύεται με την υπογραφή του και σφραγίδα του, σε ειδική λίστα που θα τηρηθεί από την Τεχνική Υπηρεσία του ΜΤΠΥ Η σύμβαση θα ανατεθεί σε εκείνον τον συμμετέχοντα στο διαγωνισμό, ο οποίος θα προσφέρει τη χαμηλότερη τιμή. Προς διευκόλυνση των ενδιαφερομένων, το πλήρες κείμενο της Διακήρυξης διατίθεται και σε ηλεκτρονική μορφή μέσω της ιστοσελίδας του Ταμείου στη διεύθυνση: 2. ΑΝΤΙΚΕΙΜΕΝΟ ΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ 2.1. Συνοπτική περιγραφή εργασιών Το παρόν τεύχος καθορίζει τις υποχρεώσεις του εργολάβου (συντηρητή) για την ετήσια προληπτική συντήρηση των Υποσταθμών Μέσης Τάσης, των Ηλεκτροπαραγωγών ζευγών και των Μόνιμων Υδροδοτικών Πυρ/κών Συστημάτων των κτηρίων του ΜΤΠΥ, Πλ.Συν/τος και Λυκούργου 12 καθώς και του Συστήματος καταιονισμού ύδατος του κτηρίου του ΜΤΠΥ, στην οδό Λυκούργου 12. ΕΡΓΑΣΙΕΣ ΠΡΟΛΗΠΤΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ ΓΙΑ ΤΟ ΚΤΙΡΙΟ ΛΥΚΟΥΡΓΟΥ 12 Α.ΥΠΟΣΤΑΘΜΟΣ ΜΕΣΗΣ ΤΑΣΗΣ 1. ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ ΞΗΡΟΥ ΤΥΠΟΥ 630 KVA Γενικός καθαρισμός (έλεγχος) του χώρου του Μ/Σ καθώς και των υπολοίπων εξαρτημάτων στο χώρο ως τον πίνακα Χ.Τ Έλεγχος εξαερισμού χώρου Μ/Σ Σελίδα 3 από 12

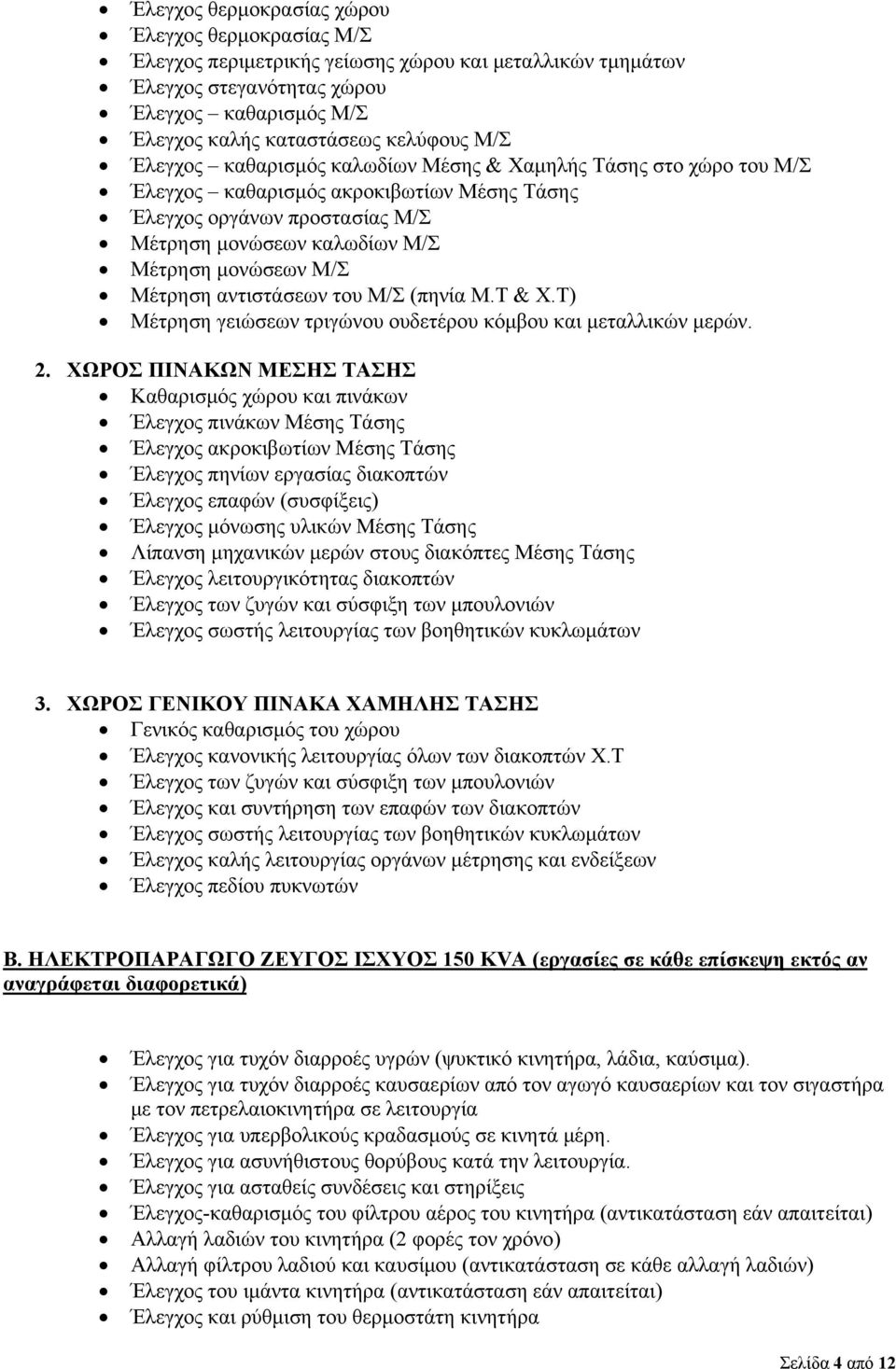

4 Έλεγχος θερμοκρασίας χώρου Έλεγχος θερμοκρασίας Μ/Σ Έλεγχος περιμετρικής γείωσης χώρου και μεταλλικών τμημάτων Έλεγχος στεγανότητας χώρου Έλεγχος καθαρισμός Μ/Σ Έλεγχος καλής καταστάσεως κελύφους Μ/Σ Έλεγχος καθαρισμός καλωδίων Μέσης & Χαμηλής Τάσης στο χώρο του Μ/Σ Έλεγχος καθαρισμός ακροκιβωτίων Μέσης Τάσης Έλεγχος οργάνων προστασίας Μ/Σ Μέτρηση μονώσεων καλωδίων Μ/Σ Μέτρηση μονώσεων Μ/Σ Μέτρηση αντιστάσεων του Μ/Σ (πηνία Μ.Τ & Χ.Τ) Μέτρηση γειώσεων τριγώνου ουδετέρου κόμβου και μεταλλικών μερών. 2. ΧΩΡΟΣ ΠΙΝΑΚΩΝ ΜΕΣΗΣ ΤΑΣΗΣ Καθαρισμός χώρου και πινάκων Έλεγχος πινάκων Μέσης Τάσης Έλεγχος ακροκιβωτίων Μέσης Τάσης Έλεγχος πηνίων εργασίας διακοπτών Έλεγχος επαφών (συσφίξεις) Έλεγχος μόνωσης υλικών Μέσης Τάσης Λίπανση μηχανικών μερών στους διακόπτες Μέσης Τάσης Έλεγχος λειτουργικότητας διακοπτών Έλεγχος των ζυγών και σύσφιξη των μπουλονιών Έλεγχος σωστής λειτουργίας των βοηθητικών κυκλωμάτων 3. ΧΩΡΟΣ ΓΕΝΙΚΟΥ ΠΙΝΑΚΑ ΧΑΜΗΛΗΣ ΤΑΣΗΣ Γενικός καθαρισμός του χώρου Έλεγχος κανονικής λειτουργίας όλων των διακοπτών Χ.Τ Έλεγχος των ζυγών και σύσφιξη των μπουλονιών Έλεγχος και συντήρηση των επαφών των διακοπτών Έλεγχος σωστής λειτουργίας των βοηθητικών κυκλωμάτων Έλεγχος καλής λειτουργίας οργάνων μέτρησης και ενδείξεων Έλεγχος πεδίου πυκνωτών Β. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟ ΖΕΥΓΟΣ ΙΣΧΥΟΣ 150 ΚVA (εργασίες σε κάθε επίσκεψη εκτός αν αναγράφεται διαφορετικά) Έλεγχος για τυχόν διαρροές υγρών (ψυκτικό κινητήρα, λάδια, καύσιμα). Έλεγχος για τυχόν διαρροές καυσαερίων από τον αγωγό καυσαερίων και τον σιγαστήρα με τον πετρελαιοκινητήρα σε λειτουργία Έλεγχος για υπερβολικούς κραδασμούς σε κινητά μέρη. Έλεγχος για ασυνήθιστους θορύβους κατά την λειτουργία. Έλεγχος για ασταθείς συνδέσεις και στηρίξεις Έλεγχος-καθαρισμός του φίλτρου αέρος του κινητήρα (αντικατάσταση εάν απαιτείται) Αλλαγή λαδιών του κινητήρα (2 φορές τον χρόνο) Αλλαγή φίλτρου λαδιού και καυσίμου (αντικατάσταση σε κάθε αλλαγή λαδιών) Έλεγχος του ιμάντα κινητήρα (αντικατάσταση εάν απαιτείται) Έλεγχος και ρύθμιση του θερμοστάτη κινητήρα Σελίδα 4 από 12

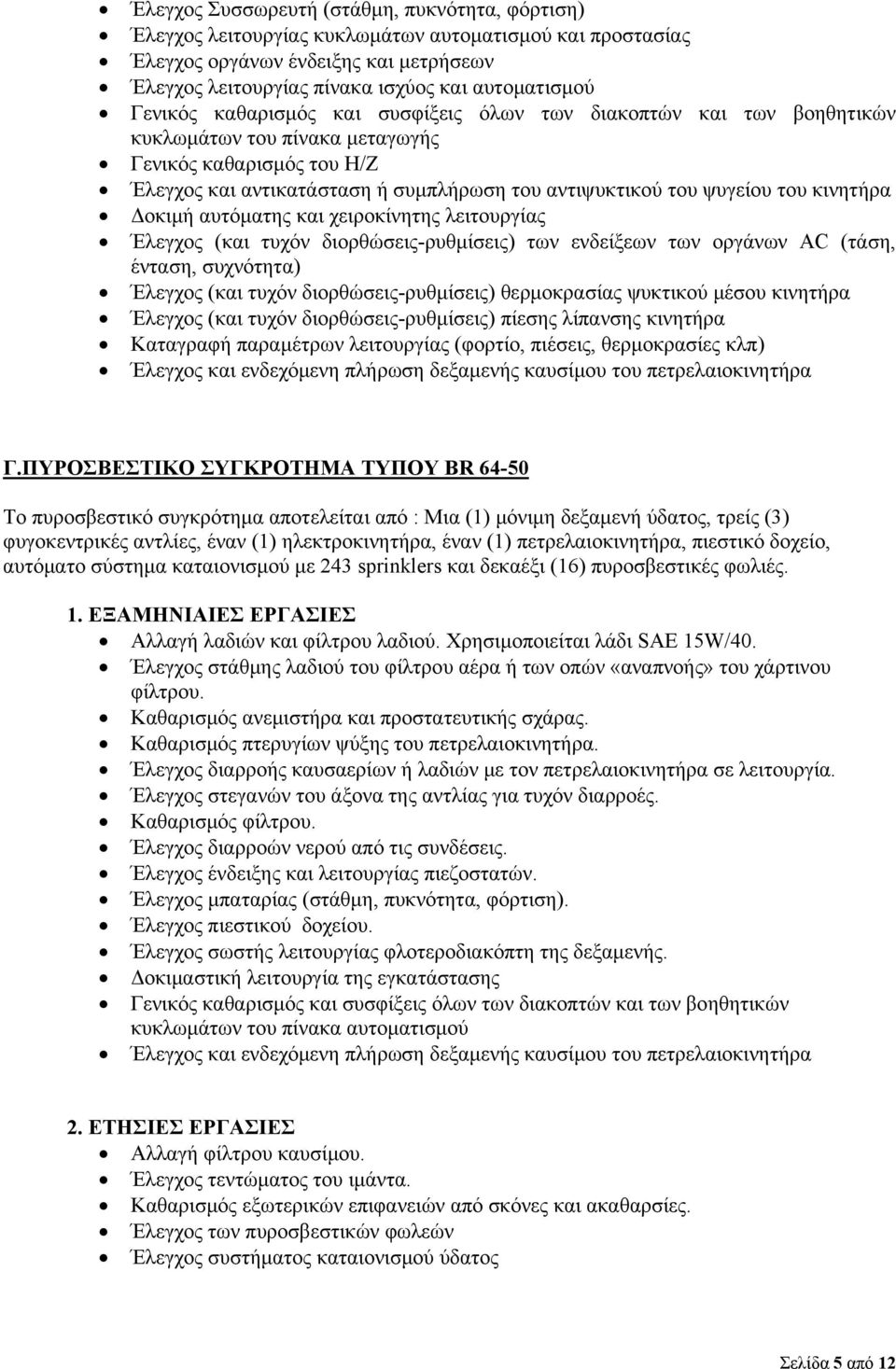

5 Έλεγχος Συσσωρευτή (στάθμη, πυκνότητα, φόρτιση) Έλεγχος λειτουργίας κυκλωμάτων αυτοματισμού και προστασίας Έλεγχος οργάνων ένδειξης και μετρήσεων Έλεγχος λειτουργίας πίνακα ισχύος και αυτοματισμού Γενικός καθαρισμός και συσφίξεις όλων των διακοπτών και των βοηθητικών κυκλωμάτων του πίνακα μεταγωγής Γενικός καθαρισμός του Η/Ζ Έλεγχος και αντικατάσταση ή συμπλήρωση του αντιψυκτικού του ψυγείου του κινητήρα Δοκιμή αυτόματης και χειροκίνητης λειτουργίας Έλεγχος (και τυχόν διορθώσεις-ρυθμίσεις) των ενδείξεων των οργάνων ΑC (τάση, ένταση, συχνότητα) Έλεγχος (και τυχόν διορθώσεις-ρυθμίσεις) θερμοκρασίας ψυκτικού μέσου κινητήρα Έλεγχος (και τυχόν διορθώσεις-ρυθμίσεις) πίεσης λίπανσης κινητήρα Καταγραφή παραμέτρων λειτουργίας (φορτίο, πιέσεις, θερμοκρασίες κλπ) Έλεγχος και ενδεχόμενη πλήρωση δεξαμενής καυσίμου του πετρελαιοκινητήρα Γ.ΠΥΡΟΣΒΕΣΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΤΥΠΟΥ ΒR Το πυροσβεστικό συγκρότημα αποτελείται από : Μια (1) μόνιμη δεξαμενή ύδατος, τρείς (3) φυγοκεντρικές αντλίες, έναν (1) ηλεκτροκινητήρα, έναν (1) πετρελαιοκινητήρα, πιεστικό δοχείο, αυτόματο σύστημα καταιονισμού με 243 sprinklers και δεκαέξι (16) πυροσβεστικές φωλιές. 1. ΕΞΑΜΗΝΙΑΙΕΣ ΕΡΓΑΣΙΕΣ Αλλαγή λαδιών και φίλτρου λαδιού. Χρησιμοποιείται λάδι SAE 15W/40. Έλεγχος στάθμης λαδιού του φίλτρου αέρα ή των οπών «αναπνοής» του χάρτινου φίλτρου. Καθαρισμός ανεμιστήρα και προστατευτικής σχάρας. Καθαρισμός πτερυγίων ψύξης του πετρελαιοκινητήρα. Έλεγχος διαρροής καυσαερίων ή λαδιών με τον πετρελαιοκινητήρα σε λειτουργία. Έλεγχος στεγανών του άξονα της αντλίας για τυχόν διαρροές. Καθαρισμός φίλτρου. Έλεγχος διαρροών νερού από τις συνδέσεις. Έλεγχος ένδειξης και λειτουργίας πιεζοστατών. Έλεγχος μπαταρίας (στάθμη, πυκνότητα, φόρτιση). Έλεγχος πιεστικού δοχείου. Έλεγχος σωστής λειτουργίας φλοτεροδιακόπτη της δεξαμενής. Δοκιμαστική λειτουργία της εγκατάστασης Γενικός καθαρισμός και συσφίξεις όλων των διακοπτών και των βοηθητικών κυκλωμάτων του πίνακα αυτοματισμού Έλεγχος και ενδεχόμενη πλήρωση δεξαμενής καυσίμου του πετρελαιοκινητήρα 2. ΕΤΗΣΙΕΣ ΕΡΓΑΣΙΕΣ Αλλαγή φίλτρου καυσίμου. Έλεγχος τεντώματος του ιμάντα. Καθαρισμός εξωτερικών επιφανειών από σκόνες και ακαθαρσίες. Έλεγχος των πυροσβεστικών φωλεών Έλεγχος συστήματος καταιονισμού ύδατος Σελίδα 5 από 12

6 ΕΡΓΑΣΙΕΣ ΠΡΟΛΗΠΤΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ ΓΙΑ ΤΟ ΚΤΙΡΙΟ ΠΛ.ΣΥΝΤΑΓΜΑΤΟΣ Α.ΥΠΟΣΤΑΘΜΟΣ ΜΕΣΗΣ ΤΑΣΗΣ 1. ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΧΥΤΟΡΗΤΙΝΗΣ 800 KVA ΕΚΑΣΤΟΣ Γενικός καθαρισμός (έλεγχος) του χώρου των Μ/Σ καθώς και των υπολοίπων εξαρτημάτων στο χώρο ως τον πίνακα Χ.Τ Έλεγχος εξαερισμού χώρου Μ/Σ Έλεγχος θερμοκρασίας χώρου Έλεγχος θερμοκρασίας Μ/Σ Έλεγχος περιμετρικής γείωσης χώρου και μεταλλικών τμημάτων Έλεγχος στεγανότητας χώρου Έλεγχος καθαρισμός Μ/Σ Έλεγχος καλής καταστάσεως κελύφους Μ/Σ Έλεγχος καθαρισμός καλωδίων Μέσης & Χαμηλής Τάσης στο χώρο των Μ/Σ Έλεγχος καθαρισμός ακροκιβωτίων Μέσης Τάσης Έλεγχος οργάνων προστασίας Μ/Σ Μέτρηση μονώσεων καλωδίων Μ/Σ Μέτρηση μονώσεων Μ/Σ Μέτρηση αντιστάσεων των Μ/Σ (πηνία Μ.Τ & Χ.Τ) Μέτρηση γειώσεων τριγώνου ουδετέρου κόμβου και μεταλλικών μερών. 2. ΧΩΡΟΣ ΠΙΝΑΚΩΝ ΜΕΣΗΣ ΤΑΣΗΣ Καθαρισμός χώρου και πινάκων Έλεγχος πινάκων Μέσης Τάσης Έλεγχος ακροκιβωτίων Μέσης Τάσης Έλεγχος πηνίων εργασίας διακοπτών Έλεγχος επαφών (συσφίξεις) Έλεγχος μόνωσης υλικών Μέσης Τάσης Λίπανση μηχανικών μερών στους διακόπτες Μέσης Τάσης Έλεγχος λειτουργικότητας διακοπτών Έλεγχος των ζυγών και σύσφιξη των μπουλονιών Έλεγχος σωστής λειτουργίας των βοηθητικών κυκλωμάτων 3. ΧΩΡΟΣ ΓΕΝΙΚΟΥ ΠΙΝΑΚΑ ΧΑΜΗΛΗΣ ΤΑΣΗΣ Γενικός καθαρισμός του χώρου Έλεγχος κανονικής λειτουργίας όλων των διακοπτών Χ.Τ Έλεγχος των ζυγών και σύσφιξη των μπουλονιών Έλεγχος και συντήρηση των επαφών των διακοπτών Έλεγχος σωστής λειτουργίας των βοηθητικών κυκλωμάτων Έλεγχος καλής λειτουργίας οργάνων μέτρησης και ενδείξεων Έλεγχος πεδίου πυκνωτών Σελίδα 6 από 12

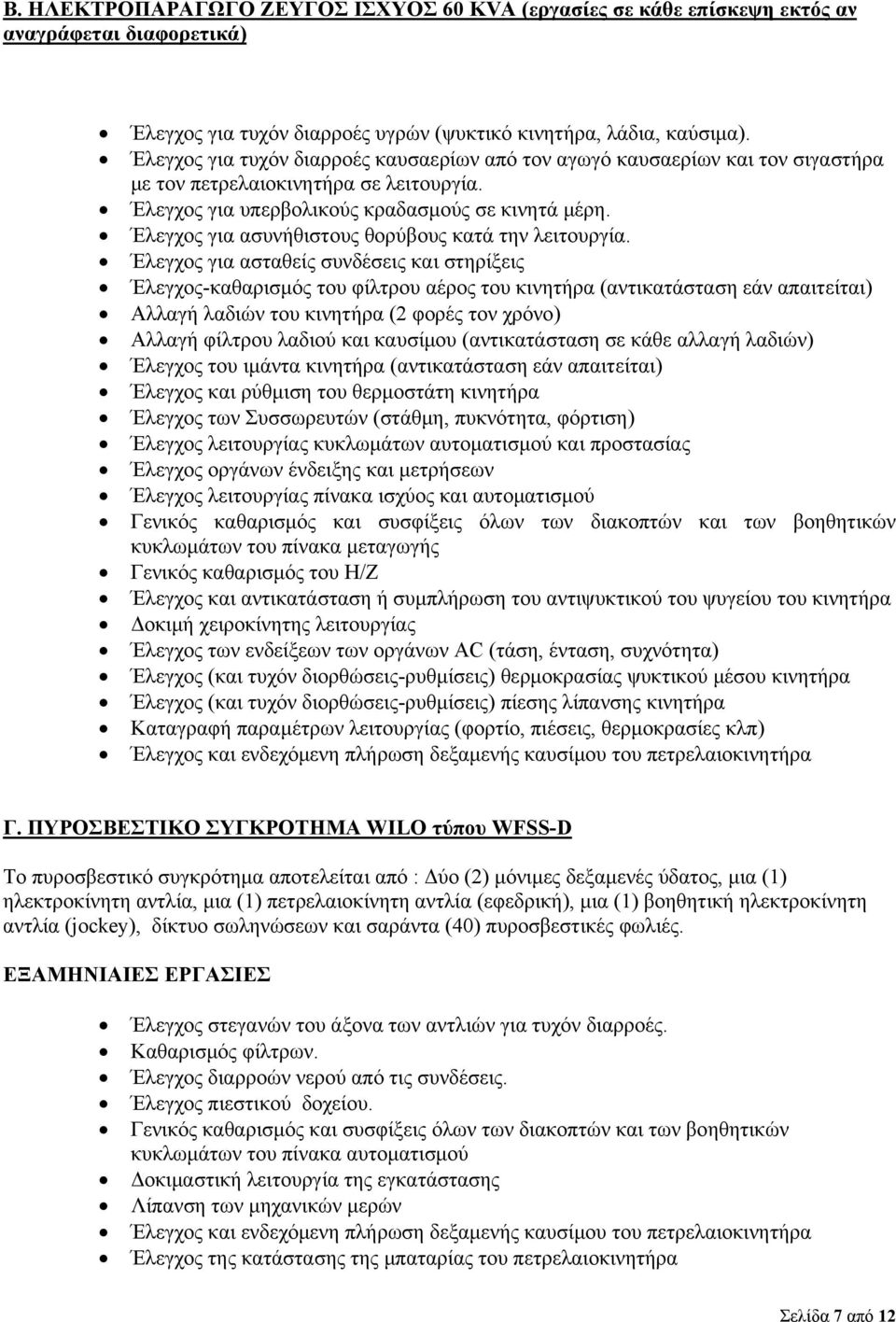

7 Β. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟ ΖΕΥΓΟΣ ΙΣΧΥΟΣ 60 ΚVA (εργασίες σε κάθε επίσκεψη εκτός αν αναγράφεται διαφορετικά) Έλεγχος για τυχόν διαρροές υγρών (ψυκτικό κινητήρα, λάδια, καύσιμα). Έλεγχος για τυχόν διαρροές καυσαερίων από τον αγωγό καυσαερίων και τον σιγαστήρα με τον πετρελαιοκινητήρα σε λειτουργία. Έλεγχος για υπερβολικούς κραδασμούς σε κινητά μέρη. Έλεγχος για ασυνήθιστους θορύβους κατά την λειτουργία. Έλεγχος για ασταθείς συνδέσεις και στηρίξεις Έλεγχος-καθαρισμός του φίλτρου αέρος του κινητήρα (αντικατάσταση εάν απαιτείται) Αλλαγή λαδιών του κινητήρα (2 φορές τον χρόνο) Αλλαγή φίλτρου λαδιού και καυσίμου (αντικατάσταση σε κάθε αλλαγή λαδιών) Έλεγχος του ιμάντα κινητήρα (αντικατάσταση εάν απαιτείται) Έλεγχος και ρύθμιση του θερμοστάτη κινητήρα Έλεγχος των Συσσωρευτών (στάθμη, πυκνότητα, φόρτιση) Έλεγχος λειτουργίας κυκλωμάτων αυτοματισμού και προστασίας Έλεγχος οργάνων ένδειξης και μετρήσεων Έλεγχος λειτουργίας πίνακα ισχύος και αυτοματισμού Γενικός καθαρισμός και συσφίξεις όλων των διακοπτών και των βοηθητικών κυκλωμάτων του πίνακα μεταγωγής Γενικός καθαρισμός του Η/Ζ Έλεγχος και αντικατάσταση ή συμπλήρωση του αντιψυκτικού του ψυγείου του κινητήρα Δοκιμή χειροκίνητης λειτουργίας Έλεγχος των ενδείξεων των οργάνων ΑC (τάση, ένταση, συχνότητα) Έλεγχος (και τυχόν διορθώσεις-ρυθμίσεις) θερμοκρασίας ψυκτικού μέσου κινητήρα Έλεγχος (και τυχόν διορθώσεις-ρυθμίσεις) πίεσης λίπανσης κινητήρα Καταγραφή παραμέτρων λειτουργίας (φορτίο, πιέσεις, θερμοκρασίες κλπ) Έλεγχος και ενδεχόμενη πλήρωση δεξαμενής καυσίμου του πετρελαιοκινητήρα Γ. ΠΥΡΟΣΒΕΣΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ WILO τύπου WFSS-D Το πυροσβεστικό συγκρότημα αποτελείται από : Δύο (2) μόνιμες δεξαμενές ύδατος, μια (1) ηλεκτροκίνητη αντλία, μια (1) πετρελαιοκίνητη αντλία (εφεδρική), μια (1) βοηθητική ηλεκτροκίνητη αντλία (jockey), δίκτυο σωληνώσεων και σαράντα (40) πυροσβεστικές φωλιές. ΕΞΑΜΗΝΙΑΙΕΣ ΕΡΓΑΣΙΕΣ Έλεγχος στεγανών του άξονα των αντλιών για τυχόν διαρροές. Καθαρισμός φίλτρων. Έλεγχος διαρροών νερού από τις συνδέσεις. Έλεγχος πιεστικού δοχείου. Γενικός καθαρισμός και συσφίξεις όλων των διακοπτών και των βοηθητικών κυκλωμάτων του πίνακα αυτοματισμού Δοκιμαστική λειτουργία της εγκατάστασης Λίπανση των μηχανικών μερών Έλεγχος και ενδεχόμενη πλήρωση δεξαμενής καυσίμου του πετρελαιοκινητήρα Έλεγχος της κατάστασης της μπαταρίας του πετρελαιοκινητήρα Σελίδα 7 από 12

8 ΕΤΗΣΙΕΣ ΕΡΓΑΣΙΕΣ: Καθαρισμός εξωτερικών επιφανειών από σκόνες και ακαθαρσίες Έλεγχος των πυροσβεστικών φωλεών Πέρα των ανωτέρω εργασιών, ο ανάδοχος υποχρεούται να εκτελέσει όλες τις εξαμηνιαίες εργασίες του Παραρτήματος 1 (3 σελίδες) 2.2. Η προσφερόμενη δαπάνη (κατ' αποκοπή τιμή) εργασιών περιλαμβάνει: Την δαπάνη των υλικών και εργατικών για την πλήρη και έντεχνη εκτέλεση των εργασιών. Την αξία όλων των επί του έργου προς χρήση υλικών ενσωματωμένων η μη, κύριων και βοηθητικών που απαιτούνται για την εκτέλεση των εργασιών, σύμφωνα με τους κανόνες της τέχνης και της επιστήμης, αλλά και τους όρους των στοιχείων του έργου. Επίσης την αξία των υλικών που δεν καθορίζονται ρητά στην τεχνική έκθεση αλλά είναι απαραίτητα για την πλήρη έντεχνη εκτέλεση των εργασιών. Τις δαπάνες για την καταβολή ημερομισθίων και συναφών ασφαλιστικών εισφορών και επιβαρύνσεων, που αφορούν την εκτέλεση των κύριων και βοηθητικών εργασιών για την πλήρη και έντεχνη εκτέλεση του έργου. Το κόστος κάθε εξαρτήματος-συσκευής και εργασίας που θα απαιτηθεί για την ολοκλήρωση και πιστοποίηση των εργασιών. Κάθε άλλη δαπάνη που δεν περιέχεται η κατονομάζεται στις τιμές εργασιών της παρούσας τεχνικής έκθεσης αλλά είναι απαραίτητη για την πλήρη εκτέλεση των εργασιών Τα έξοδα για φόρους, τέλη, δασμούς, κρατήσεις, εισφορές και λοιπές οποιασδήποτε φύσεως επιβαρύνσεις υπέρ του Δημοσίου και τρίτων πλην του Φ.Π.Α. Τα έξοδα για εγγυήσεις, τόκους και κινήσεις κεφαλαίων. Τα έξοδα για το κάθε είδος προσωπικό του Αναδόχου, δηλαδή, μισθοί, αποζημιώσεις, ασφάλιστρα και έξοδα κίνησης, ενοικίων, φωτισμού, ύδρευσης, θέρμανσης κ.λ.π. Τα έξοδα αποθήκευσης, φύλαξης των κάθε είδους και προέλευσης υλικών και τα έξοδα προσκόμισης, φθοράς,φύλαξης και αποκόμισης των εργαλείων. Τα έξοδα για την λήψη μέτρων προστασίας (ασφάλειας,υγιεινής κ.λ.π.) των εργαζομένων στο έργο. Τα έξοδα ασφάλισης η αποζημίωσης για ατυχήματα η ζημιές του αναδόχου, του προσωπικού ή τρίτων. Κάθε άλλη δαπάνη του αναδόχου - προμηθευτή καθώς και όλες οι επιβαρύνσεις και δαπάνες που αναφέρονται στην παρούσα έκθεση. Σελίδα 8 από 12

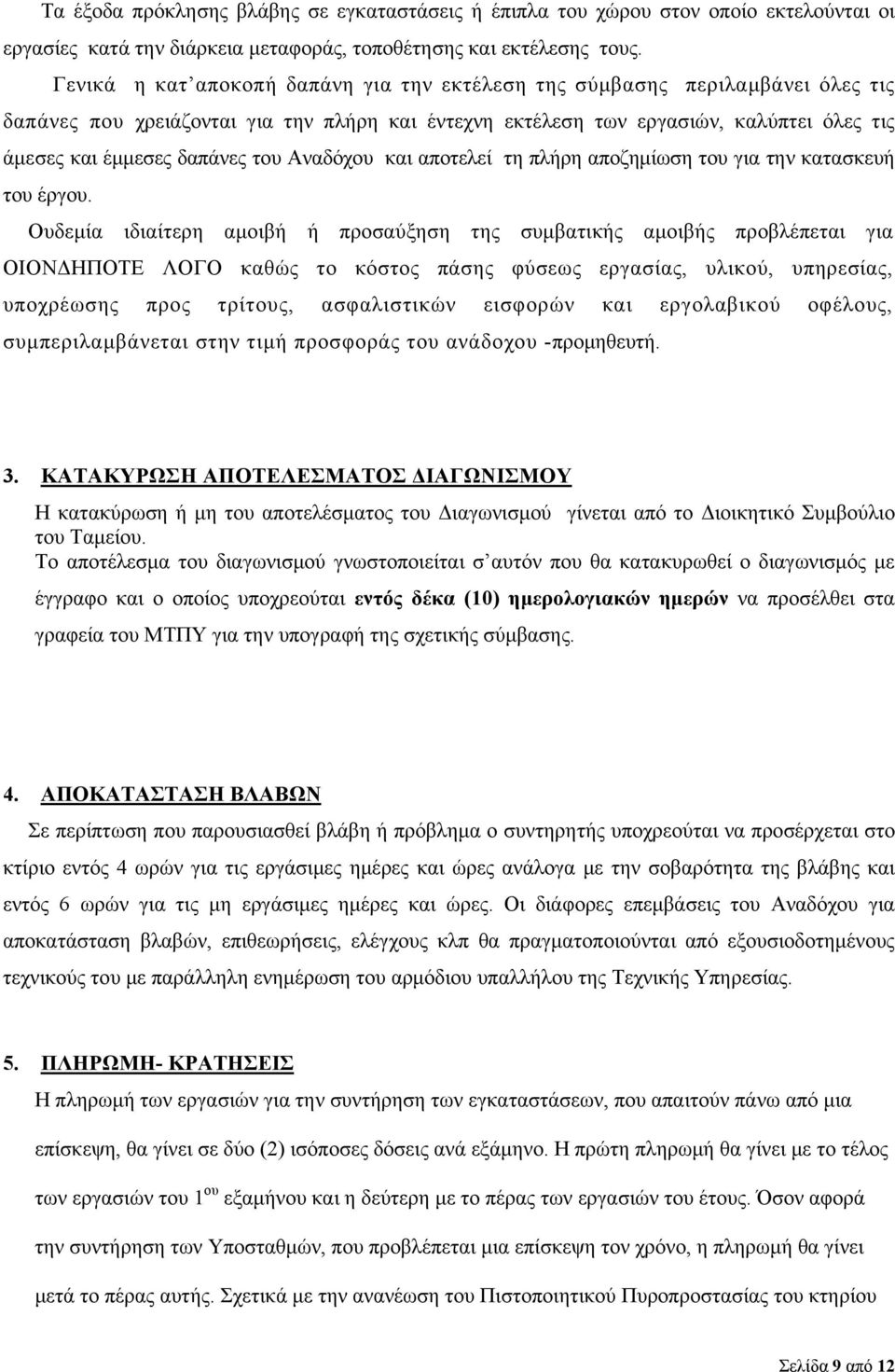

9 Τα έξοδα πρόκλησης βλάβης σε εγκαταστάσεις ή έπιπλα του χώρου στον οποίο εκτελούνται οι εργασίες κατά την διάρκεια μεταφοράς, τοποθέτησης και εκτέλεσης τους. Γενικά η κατ αποκοπή δαπάνη για την εκτέλεση της σύμβασης περιλαμβάνει όλες τις δαπάνες που χρειάζονται για την πλήρη και έντεχνη εκτέλεση των εργασιών, καλύπτει όλες τις άμεσες και έμμεσες δαπάνες του Αναδόχου και αποτελεί τη πλήρη αποζημίωση του για την κατασκευή του έργου. Ουδεμία ιδιαίτερη αμοιβή ή προσαύξηση της συμβατικής αμοιβής προβλέπεται για ΟΙΟΝΔΗΠΟΤΕ ΛΟΓΟ καθώς το κόστος πάσης φύσεως εργασίας, υλικού, υπηρεσίας, υποχρέωσης προς τρίτους, ασφαλιστικών εισφορών και εργολαβικού οφέλους, συμπεριλαμβάνεται στην τιμή προσφοράς του ανάδοχου -προμηθευτή. 3. ΚΑΤΑΚΥΡΩΣΗ ΑΠΟΤΕΛΕΣΜΑΤΟΣ ΔΙΑΓΩΝΙΣΜΟΥ Η κατακύρωση ή μη του αποτελέσματος του Διαγωνισμού γίνεται από το Διοικητικό Συμβούλιο του Ταμείου. Το αποτέλεσμα του διαγωνισμού γνωστοποιείται σ αυτόν που θα κατακυρωθεί ο διαγωνισμός με έγγραφο και ο οποίος υποχρεούται εντός δέκα (10) ημερολογιακών ημερών να προσέλθει στα γραφεία του ΜΤΠΥ για την υπογραφή της σχετικής σύμβασης. 4. ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΩΝ Σε περίπτωση που παρουσιασθεί βλάβη ή πρόβλημα ο συντηρητής υποχρεούται να προσέρχεται στο κτίριο εντός 4 ωρών για τις εργάσιμες ημέρες και ώρες ανάλογα με την σοβαρότητα της βλάβης και εντός 6 ωρών για τις μη εργάσιμες ημέρες και ώρες. Οι διάφορες επεμβάσεις του Αναδόχου για αποκατάσταση βλαβών, επιθεωρήσεις, ελέγχους κλπ θα πραγματοποιούνται από εξουσιοδοτημένους τεχνικούς του με παράλληλη ενημέρωση του αρμόδιου υπαλλήλου της Τεχνικής Υπηρεσίας. 5. ΠΛΗΡΩΜΗ- ΚΡΑΤΗΣΕΙΣ Η πληρωμή των εργασιών για την συντήρηση των εγκαταστάσεων, που απαιτούν πάνω από μια επίσκεψη, θα γίνει σε δύο (2) ισόποσες δόσεις ανά εξάμηνο. Η πρώτη πληρωμή θα γίνει με το τέλος των εργασιών του 1 ου εξαμήνου και η δεύτερη με το πέρας των εργασιών του έτους. Όσον αφορά την συντήρηση των Υποσταθμών, που προβλέπεται μια επίσκεψη τον χρόνο, η πληρωμή θα γίνει μετά το πέρας αυτής. Σχετικά με την ανανέωση του Πιστοποιητικού Πυροπροστασίας του κτηρίου Σελίδα 9 από 12

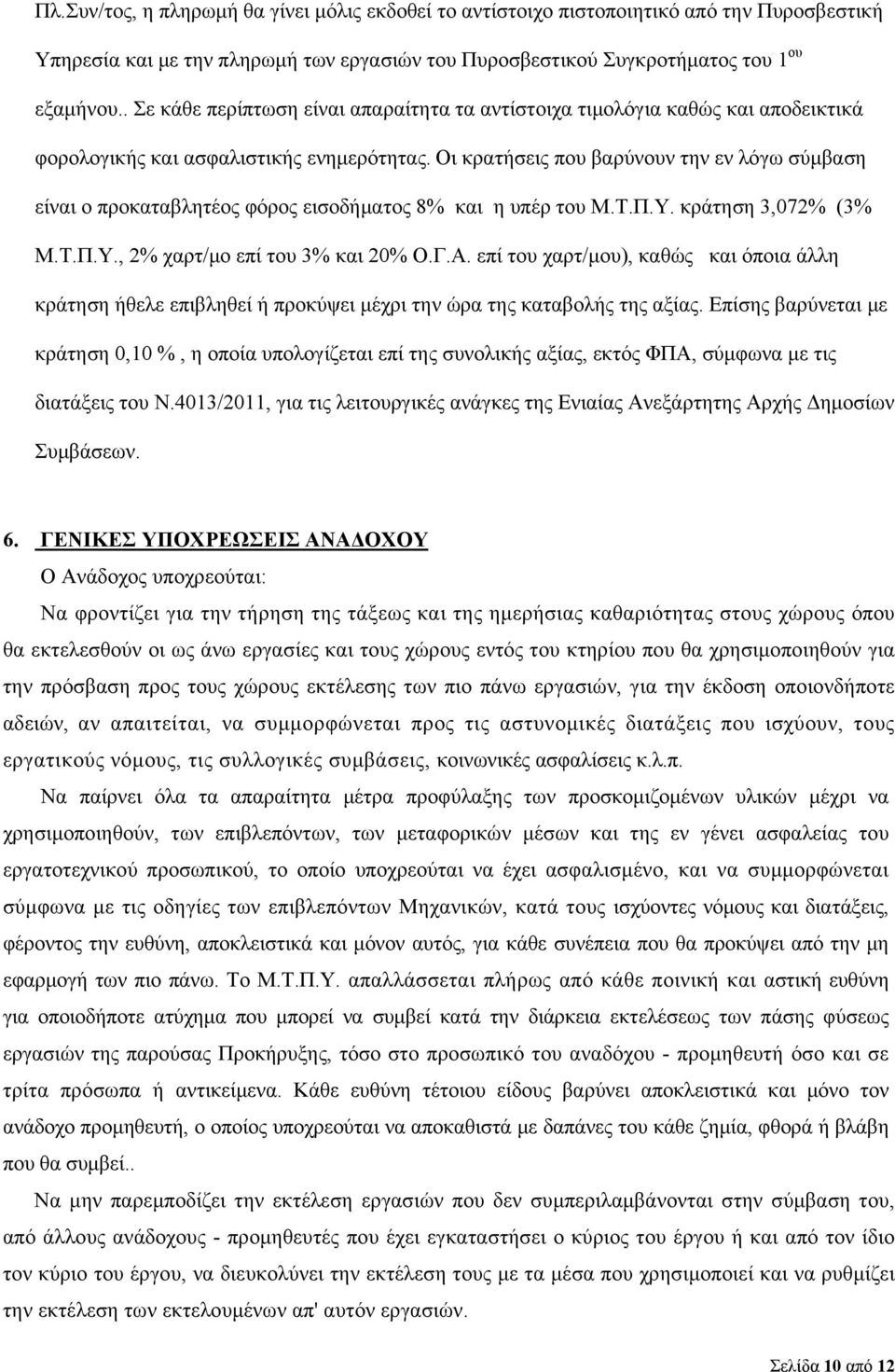

10 Πλ.Συν/τος, η πληρωμή θα γίνει μόλις εκδοθεί το αντίστοιχο πιστοποιητικό από την Πυροσβεστική Υπηρεσία και με την πληρωμή των εργασιών του Πυροσβεστικού Συγκροτήματος του 1 ου εξαμήνου.. Σε κάθε περίπτωση είναι απαραίτητα τα αντίστοιχα τιμολόγια καθώς και αποδεικτικά φορολογικής και ασφαλιστικής ενημερότητας. Οι κρατήσεις που βαρύνουν την εν λόγω σύμβαση είναι ο προκαταβλητέος φόρος εισοδήματος 8% και η υπέρ του Μ.Τ.Π.Υ. κράτηση 3,072% (3% Μ.Τ.Π.Υ., 2% χαρτ/μο επί του 3% και 20% Ο.Γ.Α. επί του χαρτ/μου), καθώς και όποια άλλη κράτηση ήθελε επιβληθεί ή προκύψει μέχρι την ώρα της καταβολής της αξίας. Επίσης βαρύνεται με κράτηση 0,10 %, η οποία υπολογίζεται επί της συνολικής αξίας, εκτός ΦΠΑ, σύμφωνα με τις διατάξεις του Ν.4013/2011, για τις λειτουργικές ανάγκες της Ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων. 6. ΓΕΝΙΚΕΣ ΥΠΟΧΡΕΩΣΕΙΣ ΑΝΑΔΟΧΟΥ Ο Ανάδοχος υποχρεούται: Να φροντίζει για την τήρηση της τάξεως και της ημερήσιας καθαριότητας στους χώρους όπου θα εκτελεσθούν οι ως άνω εργασίες και τους χώρους εντός του κτηρίου που θα χρησιμοποιηθούν για την πρόσβαση προς τους χώρους εκτέλεσης των πιο πάνω εργασιών, για την έκδοση οποιονδήποτε αδειών, αν απαιτείται, να συμμορφώνεται προς τις αστυνομικές διατάξεις που ισχύουν, τους εργατικούς νόμους, τις συλλογικές συμβάσεις, κοινωνικές ασφαλίσεις κ.λ.π. Να παίρνει όλα τα απαραίτητα μέτρα προφύλαξης των προσκομιζομένων υλικών μέχρι να χρησιμοποιηθούν, των επιβλεπόντων, των μεταφορικών μέσων και της εν γένει ασφαλείας του εργατοτεχνικού προσωπικού, το οποίο υποχρεούται να έχει ασφαλισμένο, και να συμμορφώνεται σύμφωνα με τις οδηγίες των επιβλεπόντων Μηχανικών, κατά τους ισχύοντες νόμους και διατάξεις, φέροντος την ευθύνη, αποκλειστικά και μόνον αυτός, για κάθε συνέπεια που θα προκύψει από την μη εφαρμογή των πιο πάνω. Το Μ.Τ.Π.Υ. απαλλάσσεται πλήρως από κάθε ποινική και αστική ευθύνη για οποιοδήποτε ατύχημα που μπορεί να συμβεί κατά την διάρκεια εκτελέσεως των πάσης φύσεως εργασιών της παρούσας Προκήρυξης, τόσο στο προσωπικό του αναδόχου - προμηθευτή όσο και σε τρίτα πρόσωπα ή αντικείμενα. Κάθε ευθύνη τέτοιου είδους βαρύνει αποκλειστικά και μόνο τον ανάδοχο προμηθευτή, ο οποίος υποχρεούται να αποκαθιστά με δαπάνες του κάθε ζημία, φθορά ή βλάβη που θα συμβεί.. Να μην παρεμποδίζει την εκτέλεση εργασιών που δεν συμπεριλαμβάνονται στην σύμβαση του, από άλλους ανάδοχους - προμηθευτές που έχει εγκαταστήσει ο κύριος του έργου ή και από τον ίδιο τον κύριο του έργου, να διευκολύνει την εκτέλεση τους με τα μέσα που χρησιμοποιεί και να ρυθμίζει την εκτέλεση των εκτελουμένων απ' αυτόν εργασιών. Σελίδα 10 από 12

11 Οποιαδήποτε φθορά ή ζημιά που προκληθεί από υπαιτιότητα του Αναδόχου - Προμηθευτή, σε οποιαδήποτε υπάρχουσα κατασκευή, βαρύνει τον Ανάδοχο - προμηθευτή, που είναι υποχρεωμένος να την αποκαταστήσει και να επαναφέρει τις κατασκευές που υπέστησαν ζημιά η τη φθορά στην προηγούμενη τους κατάσταση. Να διαθέτει χωρίς ιδιαίτερη αποζημίωση κάθε εργαλείο απαραίτητο για την εγκατάσταση φωτιστικών καθώς και κάθε όργανο η συσκευή για τον έλεγχο και τις δοκιμές της εγκατάστασης Να υποβάλλει κατόπιν σχετικής συνεννόησης με την Τεχνική Υπηρεσία του ΜΤΠΥ, επιστολή επιτυχούς ολοκλήρωσης όλων των εργασιών σύμφωνα με την ισχύουσα διακήρυξη η οποία θα είναι υπογεγραμμένη από Διπλωματούχο Ηλεκτρολόγο ή Μηχανολόγο Μηχανικό μέλος ΤΕΕ. ΓΕΝΙΚΟΙ ΟΡΟΙ Όλες οι εργασίες που απαιτούν διακοπή ρεύματος θα γίνονται είτε τις καθημερινές, εκτός των ωρών λειτουργίας των γραφείων, είτε Σάββατο ή Κυριακή κατόπιν συνεννοήσεως. Η προληπτική συντήρηση του Η/Ζ και του Υποσταθμού δύναται να πραγματοποιηθούν την ίδια ημέρα κατόπιν συνεννοήσεως με την αρμόδια Υπηρεσία. Στις υποχρεώσεις του αναδόχου περιλαμβάνεται και η έκδοση πιστοποιητικού Διπλωματούχου Μηχανολόγου-Ηλεκτρολόγου Μηχανικού μέλους ΤΕΕ για την επαναφορά του ηλεκτρικού ρεύματος από την ΔΕΗ σε κάθε περίπτωση διακοπής. Εάν κατά τη διάρκεια των εργασιών βρεθεί κάποιο υλικό κατεστραμμένο τότε η δαπάνη της πρόσθετης εργασίας και των ανταλλακτικών θα βαρύνει τον εργοδότη (ΜΤΠΥ) και θα αντικατασταθεί από τον ανάδοχο κατόπιν συνεννοήσεως με την αρμόδια Υπηρεσία. Σε περίπτωση βλάβης στις εγκαταστάσεις ο ανάδοχος υποχρεούται δια των συνεργείων του στην άμεση επέμβαση, για την αποκατάσταση της ομαλής λειτουργίας των εγκαταστάσεων. Ύστερα από κάθε επίσκεψη συντήρησης θα υποβάλλεται στην Τεχνική Υπηρεσία του ΜΤΠΥ (Λυκούργου 12 και Αθηνάς, 6 ος όροφος) υπόμνημα σχετικά με τις εργασίες που έγιναν καθώς και με τα αποτελέσματα των μετρήσεων και των δοκιμών. Οι εργασίες που αναφέρονται παρακάτω δεν είναι περιοριστικές και γι αυτό ο ανάδοχος θα προβαίνει υποχρεωτικά και σε όλες τις ενέργειες που θεωρεί αναγκαίες για την διατήρηση των εγκαταστάσεων, για τις οποίες είναι υπεύθυνος, σε άριστη κατάσταση και ομαλή λειτουργία λαμβάνοντας υπόψη και τις οδηγίες των κατασκευαστών τους. Το προσωπικό που θα χρησιμοποιεί θα πρέπει να είναι σαφώς ειδικευμένο για τις εργασίες συντήρησης. Ο Ανάδοχος έχει την υποχρέωση να διαθέτει χωρίς ιδιαίτερη αποζημίωση κάθε όργανο η συσκευή για τον έλεγχο και τις δοκιμές των εγκαταστάσεων και κάθε εργαλείο απαραίτητο για την επισκευή και την ρύθμισή τους. Τα υλικά των Η/Μ εγκαταστάσεων που θα αντικαθίστανται (λάδια, φίλτρα κλπ), θα απομακρύνονται αμέσως από τους χώρους. Οι χώροι των Η/Μ εγκαταστάσεων θα πρέπει να διατηρούνται καθαροί και απαλλαγμένοι από μικροαντικείμενα που πιθανόν θα δυσχεραίνουν την λειτουργία τους. H προληπτική συντήρηση θα περιλαμβάνει τις εργασίες συντήρησης σε κάθε κτήριο, όπως περιγράφονται στις εργασίες προληπτικής συντήρησης που ακολουθούν. Στις υποχρεώσεις του Αναδόχου περιλαμβάνεται και η ενυπόγραφη ενημέρωση των τηρούμενων από την Υπηρεσία Βιβλίων Ελέγχου και Συντήρησης Μέσων Ενεργητικής Πυροπροστασίας, από Διπλωματούχο Μηχανολόγο Μηχανικό μέλος ΤΕΕ. Δεν θα γίνεται δεκτή η ενυπόγραφη ενημέρωση των βιβλίων αυτών από Διπλωματούχο Μηχανικό με ειδικότητα διαφορετική από την ειδικότητα του Μηχανολόγου Μηχανικού. Απαγορεύεται η αφαίρεση σημάνσεων των κατασκευαστών από οποιοδήποτε τμήμα των εγκαταστάσεων Σελίδα 11 από 12

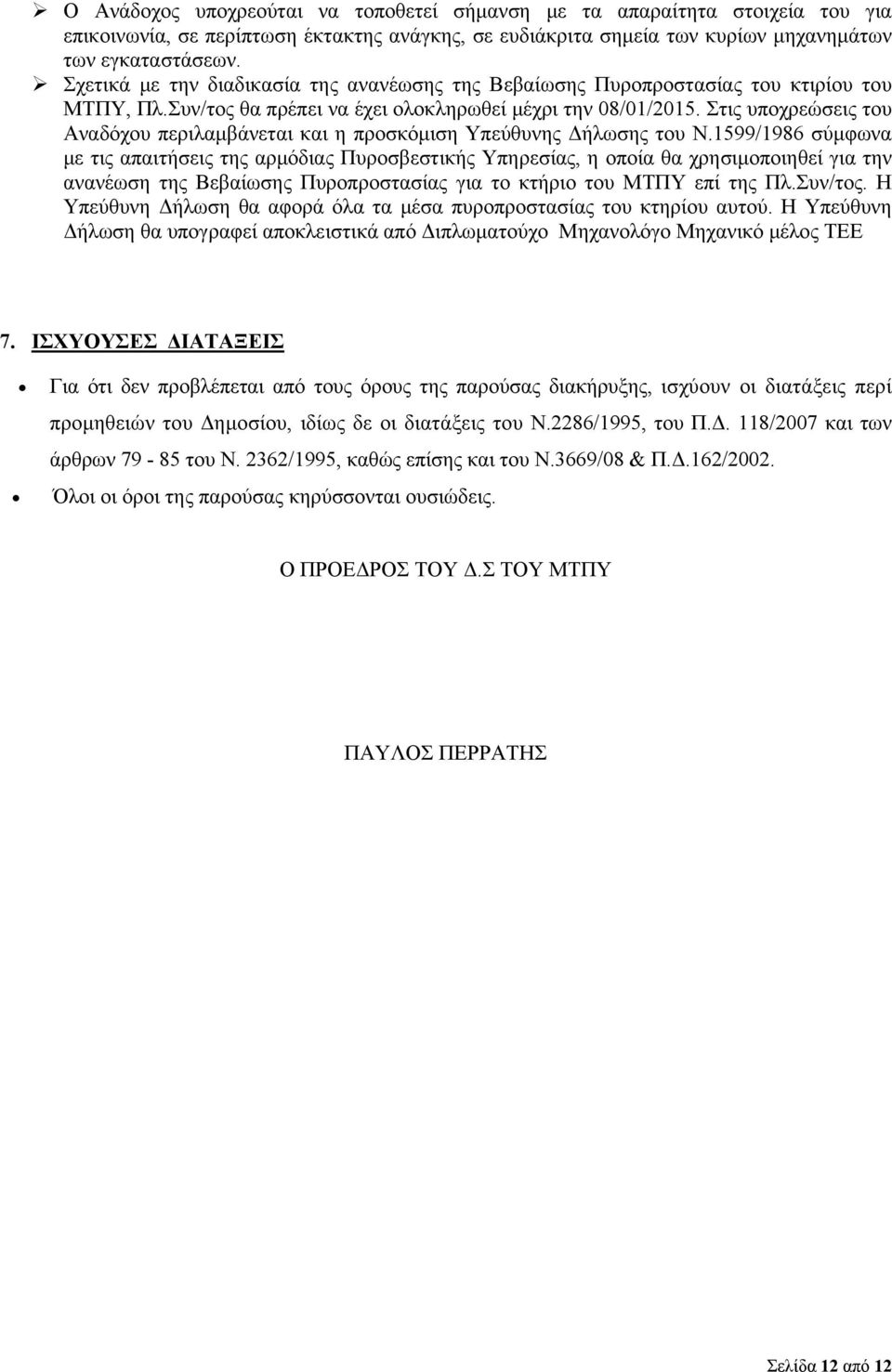

12 Ο Ανάδοχος υποχρεούται να τοποθετεί σήμανση με τα απαραίτητα στοιχεία του για επικοινωνία, σε περίπτωση έκτακτης ανάγκης, σε ευδιάκριτα σημεία των κυρίων μηχανημάτων των εγκαταστάσεων. Σχετικά με την διαδικασία της ανανέωσης της Βεβαίωσης Πυροπροστασίας του κτιρίου του ΜΤΠΥ, Πλ.Συν/τος θα πρέπει να έχει ολοκληρωθεί μέχρι την 08/01/2015. Στις υποχρεώσεις του Αναδόχου περιλαμβάνεται και η προσκόμιση Υπεύθυνης Δήλωσης του Ν.1599/1986 σύμφωνα με τις απαιτήσεις της αρμόδιας Πυροσβεστικής Υπηρεσίας, η οποία θα χρησιμοποιηθεί για την ανανέωση της Βεβαίωσης Πυροπροστασίας για το κτήριο του ΜΤΠΥ επί της Πλ.Συν/τος. Η Υπεύθυνη Δήλωση θα αφορά όλα τα μέσα πυροπροστασίας του κτηρίου αυτού. Η Υπεύθυνη Δήλωση θα υπογραφεί αποκλειστικά από Διπλωματούχο Μηχανολόγο Μηχανικό μέλος ΤΕΕ 7. ΙΣΧΥΟΥΣΕΣ ΔΙΑΤΑΞΕΙΣ Για ότι δεν προβλέπεται από τους όρους της παρούσας διακήρυξης, ισχύουν οι διατάξεις περί προμηθειών του Δημοσίου, ιδίως δε οι διατάξεις του Ν.2286/1995, του Π.Δ. 118/2007 και των άρθρων του Ν. 2362/1995, καθώς επίσης και του Ν.3669/08 & Π.Δ.162/2002. Όλοι οι όροι της παρούσας κηρύσσονται ουσιώδεις. O ΠΡΟΕΔΡΟΣ ΤΟΥ Δ.Σ ΤΟΥ ΜΤΠΥ ΠΑΥΛΟΣ ΠΕΡΡΑΤΗΣ Σελίδα 12 από 12
