1 Σχεδίαση CMOS Ψηφιακών Ολοκληρωμένων Κυκλωμάτων Αγγελική Αραπογιάννη Σχολή Θετικών Επιστημών Τμήμα Πληροφορικής και Τηλεπικοινωνιών

2 Τύποι Αναλύσεων (1 από2) Για την μελέτη της συμπεριφοράς των κυκλωμάτων υπάρχουν οι ακόλουθοι τύποι AC (Μελέτη εναλλασσόμενων σημάτων) DC (Μελέτη συνεχών σημάτων) Transient (Μελέτη παραμέτρων όπως ρεύμα, τάση συναρτήσει του χρόνου) 2

3 Τύποι Αναλύσεων (2 από 2) Για ψηφιακά κυκλώματα Κυρίως χρησιμοποιείται η Transient ανάλυση. Η DC χρησιμεύει για κατανόηση της Transient ανάλυσης. Για αναλογικά κυκλώματα Η AC είναι βασική 3

4 Ideal Inverter Voltage Transfer Characteristic (VTC) 4

5 Actual Inverter Voltage Transfer Characteristic (VTC) 5

6 Noise Immunity And Noise Margins V OH max output voltage when input is 1 V OL min output voltage when input is 0 V IL max input voltage which can be interpreted as 0 V IH min input voltage which can be interpreted as 1 NM H = V OH V IH NM L = V IL V OL 6

7 Cmos inverter static characteristics 7

8 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (1 από 9) I Dn PMOS V in =0 V in =0.5 V DD =2.5V V in =2.5 V in =2 NMOS V in =1 V in =1.5 V in =1.5 V in =2 V in =2.5 V in =1 V in =0.5 V in =0 V out 8

9 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (2 από 9) 9

10 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (3 από 9) 10

11 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (4 από 9) 11

12 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (5 από 9) 12

13 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (6 από 9) 13

14 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (7 από 9) 14

15 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (8 από 9) 15

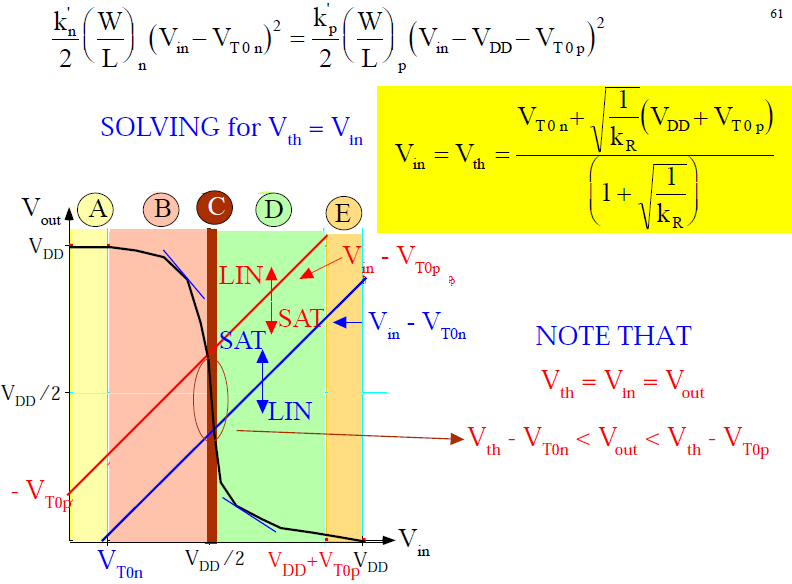

16 Χαρακτηριστική μεταφοράς CMOS αναστροφέα (9 από 9) 16

17 Power Supply Current VS Vin 17

18 Power dissipation considerations 18

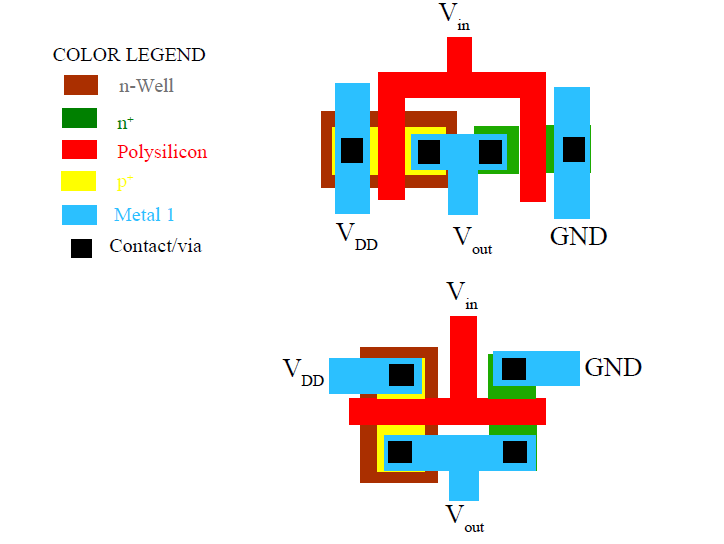

19 Die area considerations 19

20 DC ανάλυση ενός αναστροφέα (1 από 3) OUT V DD I 1 IN Out I 2 V thn V DD +V thp * V DD IN * V thp, αρνητικό, εναλακτικά V DD - V thp 20

21 DC ανάλυση ενός αναστροφέα (2 από 3) Θα εξετάσουμε περιπτώσεις όπου V thn <V DD - V thp Για μία τιμή της εισόδου λίγο πάνω από το V thn το n- MOS τρανζίστορ είναι στην περιοχή κόρου Η έξοδος θα είναι σχεδόν στο V DD άρα θα είναι πάνω από την τιμή της εισόδου. Δηλαδή V D >V G. Επομένως V GD =V G - V D <0 Αντίστοιχα για μία τιμή λίγο λιγότερη από V DD - V thp το p-mos θα είναι στην περιοχή κόρου 21

22 DC ανάλυση ενός αναστροφέα (3 από 3) Το n-mos και το p-mos δεν μπορούν να είναι ταυτόχρονα στην περιοχή τριόδου. Για την περιοχή τριόδου έχω n-mos V GD >V thn V IN -V OUT >V thn p-mos V GD <- V thn V IN -V OUT >- V thn Μπορούν όμως να είναι ταυτόχρονα στην περιοχή κόρου 22

23 Περιοχές λειτουργίας Περιοχή Α : n-mos αποκοπή, p-mos τριόδου Περιοχή Β : n-mos κόρο, p-mos τριόδου Περιοχή C : n-mos κόρο, p-mos κόρο Περιοχή D : n-mos τριόδου, p-mos κόρο Περιοχή E : n-mos τριόδου, p-mos αποκοπή 23

24 Περιοχή Α 0<V IN <V thn To n-mos είναι στην αποκοπή άρα, I 2 =0. Επομένως και Ι 1 =0. Αλλά εφόσον το p-mos είναι ενεργό (υπάρχει κανάλι) θα πρέπει V DS =0 και άρα V out =V DD 24

25 Περιοχή B I 2 = I 1 β n V IN V thn 2 2 = β p V IN V DD V thp V OUT V DD V OUT V DD 2 2 άρα V OUT = V IN + V thp + (V IN V thp ) 2 2 V IN V DD 2 V thp V DD β n β p (V IN V thn ) 1 25

26 Περιοχή C β n V IN V thn 2 2 = β p V IN V DD V thp 2 2 Που δίνει V IN = V DD + V thp + V thn 1 + β n β p β n β p Για μία τιμή στην είσοδο υπάρχουν περισσότερες από μία τιμές στην έξοδο 26

27 Περιοχή D I 2 = I 1 β n [ V IN V thn V OUT V OUT 2 2 ] = β p V IN V DD V thp 2 2 άρα V OUT = V IN V thn (V IN V thn ) 2 β p β n (V IN V DD V thp ) 1 27

28 Περιοχή Ε To p-mos είναι στην αποκοπή άρα, I 1 =0. Επομένως και Ι 2 =0. Αλλά εφόσον το n-mos είναι ενεργό (υπάρχει κανάλι) θα πρέπει V DS =0 και άρα V out =0 28

29 Επίδραση του λόγου βn/βp OUT V DD β n /β p <1 β n /β p >1 β n /β p =1 IN V DD 29

30 Παρατήρηση για την περιοχή C Για μία τιμή εισόδου υπάρχουν διαφορετικές τιμές στην έξοδο Αυτό οφείλεται στο ότι το μοντέλο δεν είναι ακριβές Εάν λάβουμε υπ όψιν την μεταβολή μήκους καναλιού τότε Μικρή περιοχή τιμών εισόδου αντιστοιχεί σε μεγάλη περιοχή τιμών εξόδου Μεγάλη κλίση αλλά όχι κάθετο τμήμα 30

31 Λογικές τιμές και τιμές τάσης Σε κάθε λογική τιμή αντιστοιχεί μία περιοχή από τιμές τάσης Οι περιοχές των τιμών τάσης μπορεί να είναι διαφορετικές για την είσοδο και την έξοδο μίας πύλης 31

32 Ιδανικός Αναστροφέας (1 από 2) DC Χαρακτηριστική μεταφοράς OUT V DD V DD /2 IN V DD 32

33 Ιδανικός Αναστροφέας (2 από 2) Η λογική τιμή 1 στην είσοδο αντιπροσωπεύεται από το διάστημα (V DD /2,V DD ] Ενώ η λογική τιμή 0 στην είσοδο αντιπροσωπεύεται από το διάστημα [0,V DD /2) Στην έξοδο η λογική τιμή 1 στην είσοδο αντιπροσωπεύεται από το V DD και η λογική τιμή 0 αντιπροσωπεύεται από το 0 33

34 Ρεαλιστικός Αντιστροφέας (1 από 2) V OH OUT V OL V IL IN V IH V DD 34

35 Ρεαλιστικός Αντιστροφέας (2 από 2) Για τη είσοδο έχουμε Λογική τιμή 1, (V IH,V DD ] Λογική τιμή 0, [0,V IL ) Για τη έξοδο έχουμε Λογική τιμή 1, (V OH,V DD ] Λογική τιμή 0, [0,V OL ) 35

36 Περιθώριο θορύβου Με δύο λογικές πύλες (μία σαν είσοδο και την άλλη σαν έξοδο μπορούμε να ορίσουμε περιθώρια θορύβου) Το περιθώριο θορύβου για το λογικό 1 είναιv OH -V IH, Το περιθώριο θορύβου για το λογικό 0 είναιv IL -V OL 36

37 Τέλος Ενότητας
