ΤΟ ΑΠΟΤΕΛΕΣΜΑ POLO-KAL 3S 3 ΤΟΙΧΩΜΑΤΑ - 3 ΠΛΕΟΝΕΚΤΗΜΑΤΑ Ο νέος σωλήνας POLO-KAL 3S αποτελείται από 3-τοιχώµατα. Τρεία τοιχώµατα τα οποία έχουν πολλές λειτουργίες να εκπληρώσουν: 1.

1 ΤΟ ΑΠΟΤΕΛΕΣΜΑ POLO-KAL 3S 3 ΤΟΙΧΩΜΑΤΑ - 3 ΠΛΕΟΝΕΚΤΗΜΑΤΑ Ο νέος σωλήνας POLO-KAL 3S αποτελείται από 3-τοιχώµατα. Τρεία τοιχώµατα τα οποία έχουν πολλές λειτουργίες να εκπληρώσουν: 1.Το εσωτερικό τοίχωµα, ο πραγµατικός µεσαίος σωλήνας, παρουσιάζει µια απόλυτα λεία εσωτερική επιφάνεια. Τα εντυπωσιακά υδραυλικά χαρακτηριστικά και η χηµική ανθεκτικότητά του αποτρέπουν οποιαδήποτε οξείδωση. 2.Το ενδιάµεσο τοίχωµα από Porolen κόβει την δύναµη των κρούσεων, απορροφά τις δονήσεις και µπορεί να συγκριθεί µε ένα απλό και προστατευτικό τοίχωµα. Η λειτουργία αυτού του τοιχώµατος είναι να απορροφά τις ταλαντώσεις. Είναι υπεύθυνο για την εξαιρετική ηχοµόνωση. 3.To εξωτερικό τοίχωµα δεν είναι µόνο ένα προστατευτικό στώµα για το εσωτερικό και το ενδιάµεσο τοίχωµα. Εξασφαλίζει την σχετική ενίσχυση, σταθερότητα και ανθεκτικότητα στις προσκρούσεις. Μαζί και τα τρία τοιχώµατα εγγυούνται ανθεκτικότητα στις υψηλές θερµοκρασίες του νερού. Το πρωτοποριακό και περιβαντολογικά ασφαλές σύστηµα αποχέτευσης POLO-KAL 3S θέτει νέα επίπεδα δια µέσου των παρακάτω έξοχων χαρακτηριστικών: Εξαιρετικά ηχοµονωτικά χαρακτηριστικά Υπερβολικά ελαφρύ Ολοκληρωµένη υποδοχή για τη πολύ γνωστή και αποδεδειγµένη συνδεσµολογία µε λάστιχο Υπερβολικά συµπαγή, πάρα πολύ σθεναρό και πολύ γερό Αποτελείται από τρία τοιχώµατα, το καθένα από µη-αλατογόνο συνδυασµό υλικών - 6 -

ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ ΗΧΟΥ ΑΠΟ ΤΟ ΚΕΝΤΡΟ TGM ΒΙΕΝΝΗΣ Τεχνική σύγκριση ηχοµέτρησης ανάµεσα σε συµβατικούς, απλού τοιχώµατος, σωλήνες απορροής από PP (πολυπροπυλένιο) και σωλήνων POLO-KAL 3S µε τρία

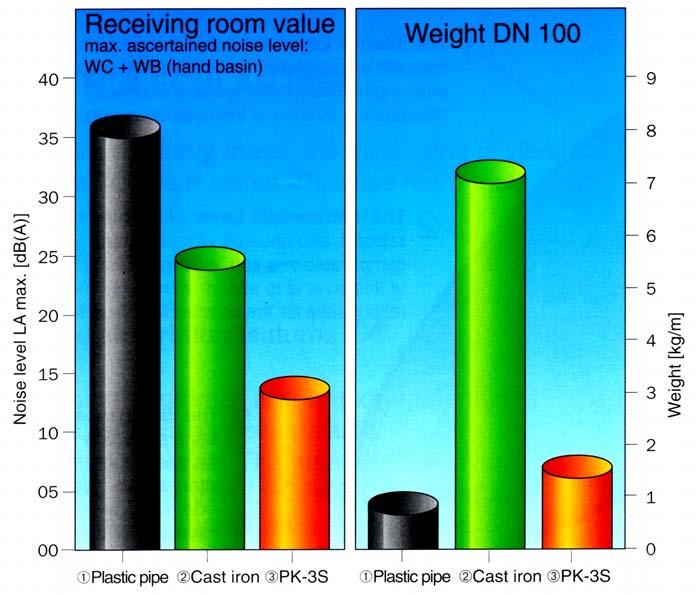

2 ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ ΗΧΟΥ ΑΠΟ ΤΟ ΚΕΝΤΡΟ TGM ΒΙΕΝΝΗΣ Τεχνική σύγκριση ηχοµέτρησης ανάµεσα σε συµβατικούς, απλού τοιχώµατος, σωλήνες απορροής από PP (πολυπροπυλένιο) και σωλήνων POLO-KAL 3S µε τρία τοιχώµατα. Τιµή ακουστικού ήχου Εξακριβωµένο µέγιστο επίπεδο ήχου WC + WB ΒΑΡΟΣ DN100 (Φ110) Απλού τοιχώµατος σωλήνες απορροής από PP Χυτοσίδηρος σωλήνας Σωλήνες τριπλού τοιχώµατος POLO-KAL 3S Τιµή ήχου LA max. [db(a)] Βάρος (kg/m) Μια εκτεταµένη παρουσίαση της τεχνικής µέτρησης ήχου περιλαµβάνει το πιστοποιητικό Νο από το Πειραµατικό Ινστιτούτο για την Τεχνολογία Θέρµανσης και Ήχου. Οι τιµές που παρουσιάζονται έχουν υπολογιστεί για µια αντίστοιχη ηχο-απορροφη- 2 θείσα επιφάνεια των 10m. Πλαστικός Χυτοσίδηρος PK 3S Πλαστικός Χυτοσίδηρος PK 3S ΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΩΝ ΜΕΤΡΗΣΕΩΝ Α ποτελεσµατική διάκριση έντασης επιπ έδου ήχου L A max, 10 για διάµετρο Φ 110 Αποχετευτικό Σύστηµα db Λειτουργική χρήση Απορροή Ενός τοιχώµατος σωλήνες απορροής 37 Απορροή WC + νιπτήρα 1,1 lit /sec POLO-KAL 3S 13 Απορροή WC + νιπτήρα 1,1 lit /sec Εφόσον η εγκατάσταση των οικιακών αποχετευτικών σωλήνων γίνεται µε κάθετους σωλήνες να τοποθετούνται σε κλειστές αιχµές, τα αποτελέσµατα των µετρήσεων αναφέρονται στη προβολή των µ ετρήσεων όταν «οι σωλήνες θα είναι έξω από το χώρο που καταγράφονται οι µετρήσεις». Η µεγαλύτερη τιµή ήχου (του συστήµατος POLO-KAL 3S) παραµένει πολύ κάτω από το όριο των 30dB για βραχυπρόθεσµες δονήσεις θορύβου, σύµφωνα µε τα Αυστριακά Πρότυπα Β 8115, Μέρος 2. Χρησιµοποιώντας τις µετρήσεις του εργαστηρίου, µπορεί να εξακριβωθεί ότι σε σχέση µε τους θορύβους από τις εγκαταστάσεις των αποχετεύσεων, ο νεός τριπλού τοιχώµατος σωλήνας µπορεί να επιτύχει µειώσεις στις τιµές του θορύβου όχι γνωστών µέχρι σήµερα. Με αυτό, η κατασκευή του ηχο-απορροφητικού προγράµµατος αποχέτευσης POLO-KAL 3S, προσφέρει στον µελετητή και στον υδραυλικό µία σηµαντική ασφαλή επιφυλακτικότητα συγκρινόµενο µε άλλα υλικά. Συνεπώς µαζί µε τις εποικοδοµητικές µετρήσεις που προαναφέρθηκαν, ένα προβληµατικό µέρος της υγιεινής τεχνικής µ πορεί µόνιµα να απενεργοποιηθεί στο µέλλον (από την άποψη της ηχοµόνωσης)

ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ ΗΧΟΥ ΑΠΟ ΤΟ FRAUNHOFER INSITUTE ΤΗΣ ΣΤΟΥΓΚΑΡ ΗΣ Οι µετρήσεις της έντασης του ήχου των σωλήνων µε τα τρία τοιχώµατα POLO-KAL 3S χρησιµοποιώντας διαφορετικές απορροές

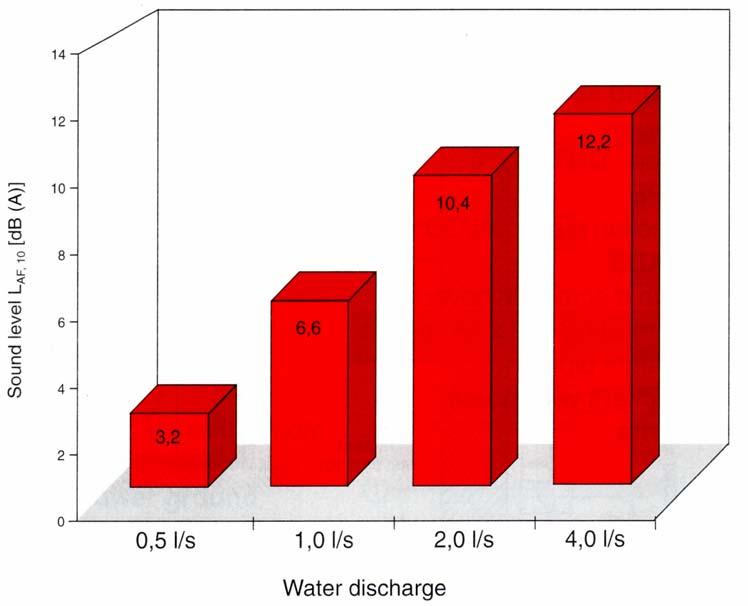

3 ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ ΗΧΟΥ ΑΠΟ ΤΟ FRAUNHOFER INSITUTE ΤΗΣ ΣΤΟΥΓΚΑΡ ΗΣ Οι µετρήσεις της έντασης του ήχου των σωλήνων µε τα τρία τοιχώµατα POLO-KAL 3S χρησιµοποιώντας διαφορετικές απορροές παρουσιάζονται στο παρακάτω διάγραµµα. Επίπεδο ήχου LAAF,10 max. [db(a)] Απορροή ΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΩΝ ΜΕΤΡΗΣΕΩΝ Αποτελεσµατική διάκριση έντασης επιπέδου ήχου L AF, 10 για διάµετρο Φ 110 Απορροή Αποχετευτικό σύστηµα ωµάτιο µετρήσεων 0,5 lt/sec 1,0 lt/sec 2,0 lt/sec 4,0 lt/sec POLO-KAL 3S Ισόγειο, Πίσω µέρος 3,2 db 6,6 db 10,4 db 12,2 db Εφόσον η εγκατάσταση των οικιακών αποχετευτικών σωλήνων γίνεται µε κάθετες σωλήνες να τοποθετούνται σε κλειστές αιχµές, τα αποτελέσµατα των µετρήσεων αναφέρονται στη προβολή των µετρήσεων όταν «οι σωλήνες θα είναι έξω από το χώρο που καταγράφονται οι µετρήσεις». (η µέτρηση του χώρου στο πίσω µέρους του ισογείου) Θα πρέπει να τονιστεί ότι ένας τοίχος σωληνώσεων µε διαφορετική µάζα ανά µονάδα επιφανείας, διφορετική µέθοδος εγκατάστασης (είδος και θέση των διακλαδώσεων) ή κάποιος από τους ποικίλους συνδιασµούς αποχετευτικών συστηµάτων µπορεί να οδηγήσει σε διαφορετικό επίπεδο θορύβου. Μία εκτεταµένη παρουσίαση των τεχνικών πειραµάτων ήχου περιλαµβάνει το πιστοποιητικό Νο. P-BA 107 του Ινστιτούτου Fraunhofer. Οι τιµές που παρουσιάζονται έχουν υπολογιστεί µε µία αντίστοιχη ηχοαπορροφηθείσα επιφάνεια των 10m

ΠΩΣ ΕΓΙΝΑΝ ΟΙ ΜΕΤΡΗΣΕΙΣ ΣΤΟ ΚΕΝΤΡΟ TGM ΤΗΣ ΒΙΕΝΝΗΣ Οι µετρήσεις του ηχητικού επιπέδου πραγµατοποιήθηκαν στο Πειραµατικό Ινστιτούτο για την Τεχνολογία Θέρµανσης και Ήχου στο επιστηµονικό κέντρο TGM

Ένα πλάνο των χώρων µετρήσεως καθώς και της θέσης τους, παρουσιάζονται στα ακόλουθα διαγράµµατα. 1. Κάθετη σωλήνα, Φ110 από POLO-KAL 3S για ηχοαπορροφηθείσα κατασκευή 2.

4 ΠΩΣ ΕΓΙΝΑΝ ΟΙ ΜΕΤΡΗΣΕΙΣ ΣΤΟ ΚΕΝΤΡΟ TGM ΤΗΣ ΒΙΕΝΝΗΣ Οι µετρήσεις του ηχητικού επιπέδου πραγµατοποιήθηκαν στο Πειραµατικό Ινστιτούτο για την Τεχνολογία Θέρµανσης και Ήχου στο επιστηµονικό κέντρο TGM της Βιέννης κάτω από την καθοδήγηση του καθηγητή Dr. Judith Lang (Πιστοποητικό Νο. 7801/WS στις ). Ένα πλάνο των χώρων µετρήσεως καθώς και της θέσης τους, παρουσιάζονται στα ακόλουθα διαγράµµατα. 1. Κάθετη σωλήνα, Φ110 από POLO-KAL 3S για ηχοαπορροφηθείσα κατασκευή 2. Σωλήνα απορροής από WC, Φ110 από καθιερωµένο PE 3. Σωλήνα απορροής από νιπτήρα, Φ50 από καθιερωµένο ABS 4. Τάπα καθαρισµού µε βιδωτό πώµα 5. Γωνία εκτροπής αποτελούµενη από 2 γωνίες 45 ο και µία σωλήνα µήκους 250mm. 6. Στηρίγµατα POLO-CLIP µε στοιχεία ηχοαπορρόφησης Α. Χώρος µετάδοσης Β. Χώρος µετρήσεως, δωµάτιο καταγραφής Υδραυλικό χώρισµα: 6,5cm πάχους τοιχοποιία υποβαλλόµενη και στις δύο πλευρές Μάζα ανα µονάδα επιφανείας του χωρίσµατος: 140 kg/m 2 Απορροή: WC Νιπτήρας 0,6 lt/sec 0,5 lt/sec Τα επίπεδα ήχου που µετρώνται στο δωµάτιο καταγραφής αυτών µετατρέπονται σε τιµές που κατά µέσον όρο προέρχονται σε κατοικηµένα κτίρια αναφερόµενες σε βεβαιωµένα IGN επίπεδα ήχου (φυσιολογικοί ήχοι από υδραυλικά) σε Αυστριακό Πρότυπο (DIN) Η στήριξη των σωλήνων πραγµατοποιείται µε την χρήση των στηριγµάτων POLO-CLIP, µια διπλή βάση στήριξης, µια σπειρωτή βίδα, και ειδικά ηχοαπορροφητικά τεµάχια

ΠΩΣ ΕΓΙΝΑΝ ΟΙ ΜΕΤΡΗΣΕΙΣ ΣΤΟ ΙΝΣΤΙΤΟΥΤΟ FRAUNHOFER ΤΗΣ ΣΤΟΥΓΚΑΡ ΗΣ Οι µετρήσεις του ηχητικού επιπέδου πραγµατοποιήθηκαν στο Ινστιτούτο Fraunhofer για την Φυσική Οικοδόµησης της Στουγκάρδης

POLO-KAL 3S Γωνία εκτροπής αποτελούµενη από 2 γωνίες Φ110 45 ο και µία σωλήνα µήκους 250mm 3. BISMAT 1000, στήριγµα µε φυσική ηχοµόνωση 4. BISMAT 2000, στήριγµα για σταθεροποίηση ενός σηµείου 5.

5 ΠΩΣ ΕΓΙΝΑΝ ΟΙ ΜΕΤΡΗΣΕΙΣ ΣΤΟ ΙΝΣΤΙΤΟΥΤΟ FRAUNHOFER ΤΗΣ ΣΤΟΥΓΚΑΡ ΗΣ Οι µετρήσεις του ηχητικού επιπέδου πραγµατοποιήθηκαν στο Ινστιτούτο Fraunhofer για την Φυσική Οικοδόµησης της Στουγκάρδης (Πιστοποιητικό Νο. Ρ-ΒΑ 107 στις ). Το πλάνο εγκατάστασης αποχετευτικού συστήµατος POLO-KAL 3S σε Φ110, παρουσιάζεται στα ακόλουθα σχέδια. 1. POLO-KAL 3S ιακλάδωση Φ110/ ο 2. POLO-KAL 3S Γωνία εκτροπής αποτελούµενη από 2 γωνίες Φ ο και µία σωλήνα µήκους 250mm 3. BISMAT 1000, στήριγµα µε φυσική ηχοµόνωση 4. BISMAT 2000, στήριγµα για σταθεροποίηση ενός σηµείου 5. BISMAT 1000, στήριγµα ολίσθησης Ισόγειο, Πίσω / Υπόγειο, Πίσω: Χώρος Καταγραφής Μετρήσεων / Χώρος Αποδοχής Ισόγειο, Μπροστά / Υπόγειο, Μπροστά Χώρος Μετάδοσης Ήχου Υδραυλικό Χώρισµα: 115mm πάχους ασβεστοπυριτικό τούβλο, υποβαλλόµενο και στις δύο πλευρές Μάζα ανα µονάδα επιφανείας του χωρίσµατος: 220 kg/m 2 Απορροή: συνεχόµενη ροή µε 2 καζανάκια WC Q = 0,5 lt/sec (Q = 30 lt/min) Q = 1,0 lt/sec (Q = 60 lt/min) Q = 2,0 lt/sec (Q = 120 lt/min) Q = 4,0 lt/sec (Q = 240 lt/min) Η στερέωση των σωλήνων πραγµατοποιείται χρησιµοποιώντας τα στήριγµατα BISMAT 1000 µε φυσική ηχοµόνωση. SL = Στήριγµα στερεώσεως SΧ = Στήριγµα σταθεροποίησης
