Ψυκτικές Μηχανές 26/9/2012. Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 1. Ψυκτικές Μηχανές (2.1) Ψυκτικές Μηχανές (2.1) Ψυκτικές Μηχανές (2.1)

Transcript

1 Ψυκτικές Μηχανές Ψυκτικά Μέσα Επανάληψη Εισαγωγή Ψυκτικό μέσο είναι......το εργαζόμενο μέσο σε μία ψυκτική μηχανή. Υποπλοίαρχος (Μ) Α.Δένδης Π.Ν. 1 2 Επανάληψη Εισαγωγή Ποια θερμοκρασία στον ψυκτικό κύκλο είναι αυτή που κυρίως καθορίζει την λειτουργία της ψυκτικής μηχανής και ποιά θερμοκρασία κατά δεύτερο ρόλο; Επανάληψη Εισαγωγή Κατά πρώτο ρόλο η θερμοκρασία ατμοποιήσεως και κατά δεύτερο η θερμοκρασία συμπυκνώσεως 3 4 Επανάληψη Επανάληψη Μπορούμε να χρησιμοποιήσουμε αυτό το μέσο σε αερόψυκτο συμπιεστή; 5 Ποιό από τα δύο μέσα θα χρησιμοποιούσαμε σε μία ψυκτική μηχανή βαθειάς κατάψυξης -40 ο C; 6 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 1

2 Γενικά χαρακτηριστικά ψυκτικών Συνήθη ψυκτικά μέσα Οικολογία και ψυκτικά μέσα Έλεγχος διαρροών 7 Γενικά χαρακτηριστικά ψυκτικών 1. Να μην είναι δηλητηριώδες ή τοξικό 2. Να μην εκρήγνυται 3. Να μην αναφλέγεται εύκολα 4. Να μην είναι διαβρωτικό 5. Να ανιχνεύεται εύκολα ώστε να αντιμετωπίζονται τυχόν διαρροές 6. Να έχει χαμηλή θερμοκρασία βρασμού σε ατμοσφαιρική πίεση 8 Γενικά χαρακτηριστικά ψυκτικών 7. Να είναι σταθερής χημικής σύστασης 8. Να μην καταστρέφει τις λιπαντικές ιδιότητες του λιπαντικού 9. Να έχει υψηλή λανθάνουσα θερμότητα ατμοποίησης 10. Να έχει κατάλληλη θερμοκρασία συμπύκνωσης για τις πιέσεις λειτουργίας 9 Γενικά χαρακτηριστικά ψυκτικών 11.Να έχει μικρό ειδικό όγκο (όγκος που καταλαμβάνεται ανά μονάδα μάζας ψυκτικού) 12.Να μην κοστίζει πολύ και να μπορεί να αποθηκευτεί εύκολα 13.Να μην έχει πολύ υψηλές πιέσεις συμπύκνωσης 14.Να διαλύει το λάδι και το νερό σε όλες τις φάσεις του ψυκτικού κύκλου 10 Γενικά χαρακτηριστικά ψυκτικών Κανένα ψυκτικό μέσο δεν είναι τέλειο!!! R-12 και R-22 R - 12 R-22 Χαρ. Χρώμα Τατμ (P=1atm) - 30 ο C -40 ο C Qλ (Τατμ =- 30 ο C) kcal/kg 54,35 kcal/kg Τοξικό ΟΧΙ ΟΧΙ Φιλικό για Ο3 ΟΧΙ ΟΧΙ Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 2

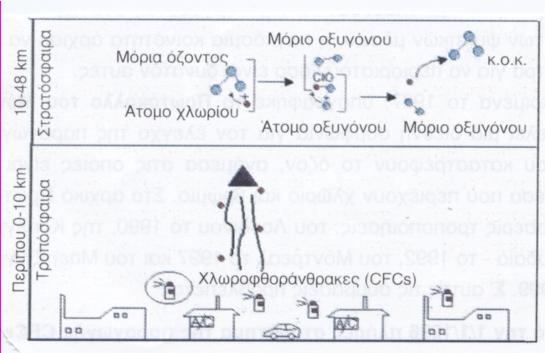

3 R-134a και R-407c R 134a R-407c R-404a Χαρ. Χρώμα Τατμ (P=1atm) - 26 ο C - 43,6 ο C - 46,7 ο C Qλ R-12 R-22 R-22 (Τατμ =- 30 ο C) Τοξικό ΟΧΙ ΟΧΙ ΟΧΙ Φιλικό για Ο3 NAI ΝΑΙ ΝΑΙ Αμμωνία ΝΗ3 R Χαρ. Χρώμα Τατμ (P=1atm) - 28 ο C Qλ (Τατμ =- 30 ο C) 324,49 kcal/kg Τοξικό ΝΑΙ Φιλικό για Ο3 ΝΑΙ Αμμωνία ΝΗ3 Χαρ. Χρώμα Τατμ (P=1atm) Qλ (Τατμ =- 30 ο C) Τοξικό Φιλικό για Ο3 R ο C 324,49 kcal/kg ΝΑΙ ΝΑΙ Με ποιούς τρόπους επιδρούν αρνητικά τα ψυκτικά μέσα στο φυσικό περιβάλλον; ODP (Ozon Depletion Potential) Οικολογία Ο3 και ψυκτικά μέσα Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 3

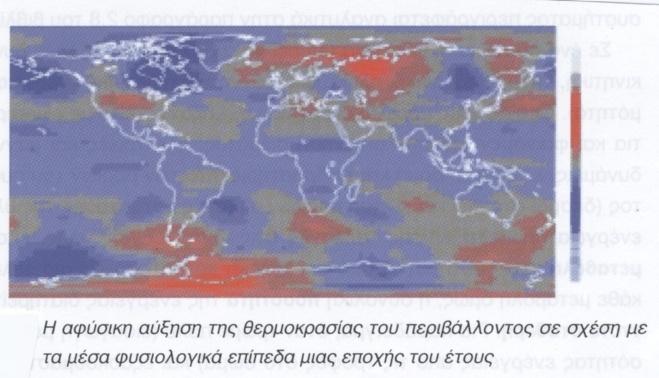

4 Οικολογία Ο3 και ψυκτικά μέσα Οικολογία CO2 και ψυκτικά μέσα Οικολογία CO2 και ψυκτικά μέσα Υπάρχουν τελικά οικολογικά ψυκτικά μέσα;;;;;;; Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 4

5 Global Warming Potential (GWP) Global Warming Potential (GWP) Το Δυναμικό Υπέρμανσης του Πλανήτη ενός ψ.μ. είναι ένας δείκτης που δείχνει πως μία ποσότητα αερίου του θερμοκηπίου εκτιμάται ότι θα συμβάλει στην υπερθέρμανση του πλανήτη συγκρίνοντας την με την ίδια ποσότητα CO2. 25 Πχ. Διαρροή ενός kg <<οικολογικού>> R-404a ισοδυναμεί με kg CO2!!! που ισοδυναμεί με το CO2 εκπέμπει ένα φορτηγό αφού έχει διανύσει μίλια!!! 26 Global Warming Potential (GWP) Και μπορεί να φτάσει για κάποια ψ.μ. Έως και kg CO2!!! Περιστροφικές και σφαιρικές βάνες 2. Βαλβίδες ελέγχου ή πληρώσεως ψ.μ Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 5

6 3. Ρακόρ 4. Μηχανικές ενώσεις - φλάντζες Βαλβίδες εκτόνωσης 6. Στεγανοποιητικά αξόνων Συμπυκνωτές και Εξατμιστές 8. Βαλβίδες διακοπής (Line tap valves) Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 6

7 9. Πρεσσοστάτες 10. Στεγανοποιητικοί δακτύλιοι Τριχοειδείς σωλήνες 12. Δικτυώσεις πλάτης ψυγείου Μέθοδοι - Μέθοδοι 1. Με την ακοή Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 7

8 - Μέθοδοι 2. Με διάλυμα σαπουνιού - Μέθοδοι 3. Ανιχνευτές αλογόνων τύπου Halide Η ανίχνευση HClC είναι εν γένει ευκολότερη από την ανίχνευση ΗFC Μέθοδοι 4. Ηλεκτρονικοί ανιχνευτές, μη επιλεκτικοί - Μέθοδοι 5. Ηλεκτρονικοί ανιχνευτές, συγκεκριμένου ρευστού Μέθοδοι 6. Λυχνία υπεριωδών ακτίνων (χρωματισμού - φθορισμού) Με την μεθοδολογία αυτή επειδή προσθέτουμε στο κύκλωμα φθορίζον υγρό μπορεί να ακυρωθεί η εγγύηση του συμπιεστή 47 Επανάληψη Επιθυμητά χαρακτηριστικά ψυκτικών. Τι γνωρίζεται για τις αρνητικές επιδράσεις των ψυκτικών στο περιβάλλον; Αναφέρατε μερικά πιθανά σημεία διαρροής ψυκτικού μέσου. 48 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 8

9 Βιβλιογραφία ΨΥΞΗ ΚΛΙΜΑΤΙΣΜΟΣ (ΛΕΩΝΙΔΑΣ ΓΟΜΑΤΟΣ,ΚΩΝΣΤΑΝΤΙΝΟΣ ΛΥΤΡΑΣ) 2. ΨΥΚΤΙΚΕΣ ΜΗΧΑΝΕΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΕΙΣ (Ε.ΚΟΥΡΕΜΕΝΟΥ) 49 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 9
