Ψυκτικές Μηχανές 21/10/2012. Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 1. Ψυκτικές Μηχανές (6.2) Ψυκτικές Μηχανές (6.2) Ψυκτικές Μηχανές (6.2)

Transcript

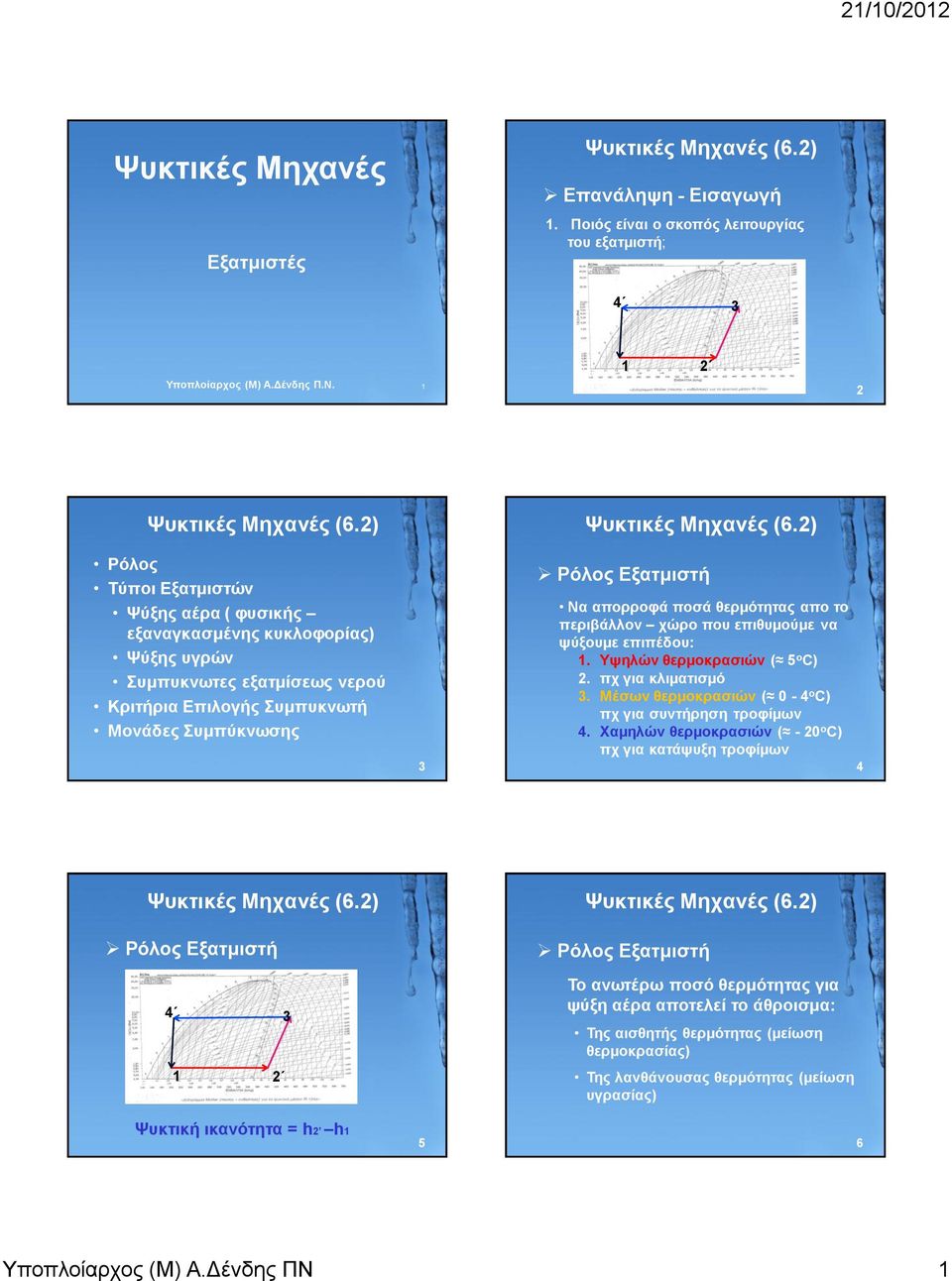

1 Ψυκτικές Μηχανές Εξατμιστές Επανάληψη - Εισαγωγή 1. Ποιός είναι ο σκοπός λειτουργίας του εξατμιστή; Υποπλοίαρχος (Μ) Α.Δένδης Π.Ν. 1 2 Ρόλος Τύποι Εξατμιστών Ψύξης αέρα ( φυσικής εξαναγκασμένης κυκλοφορίας) Ψύξης υγρών Συμπυκνωτες εξατμίσεως νερού Κριτήρια Επιλογής Συμπυκνωτή Μονάδες Συμπύκνωσης 3 Ρόλος Εξατμιστή Να απορροφά ποσά θερμότητας απο το περιβάλλον χώρο που επιθυμούμε να ψύξουμε επιπέδου: 1. Υψηλών θερμοκρασιών ( 5 ο C) 2. πχ για κλιματισμό 3. Μέσων θερμοκρασιών ( 0-4 ο C) πχ για συντήρηση τροφίμων 4. Χαμηλών θερμοκρασιών ( - 20 ο C) πχ για κατάψυξη τροφίμων 4 Ρόλος Εξατμιστή Ρόλος Εξατμιστή Το ανωτέρω ποσό θερμότητας για ψύξη αέρα αποτελεί το άθροισμα: Της αισθητής θερμότητας (μείωση θερμοκρασίας) Της λανθάνουσας θερμότητας (μείωση υγρασίας) Ψυκτική ικανότητα = h2 h1 5 6 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 1

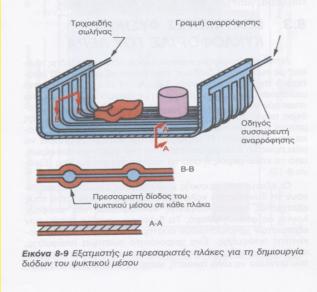

2 Φυσικής Κυκλοφορίας Σωληνωτοί Φυσικής Κυκλοφορίας Πτερυγιόμορφοι 7 8 Φυσικής Κυκλοφορίας Φυσικής Κυκλοφορίας Πτερυγιόμορφοι Τύπου πλάκας 9 10 Φυσικής Κυκλοφορίας Τύπου πλάκας 11 Πλεονεκτήματα Απλή κατασκεύη μικρού κόστους Ευελιξία στον σχεδιαμό (σχήμα) Αθόρυβη λειτουργία Οικονομική λειτουργία Ελάχιστη απαίτηση συντήρησης απουσία βλαβών 12 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 2

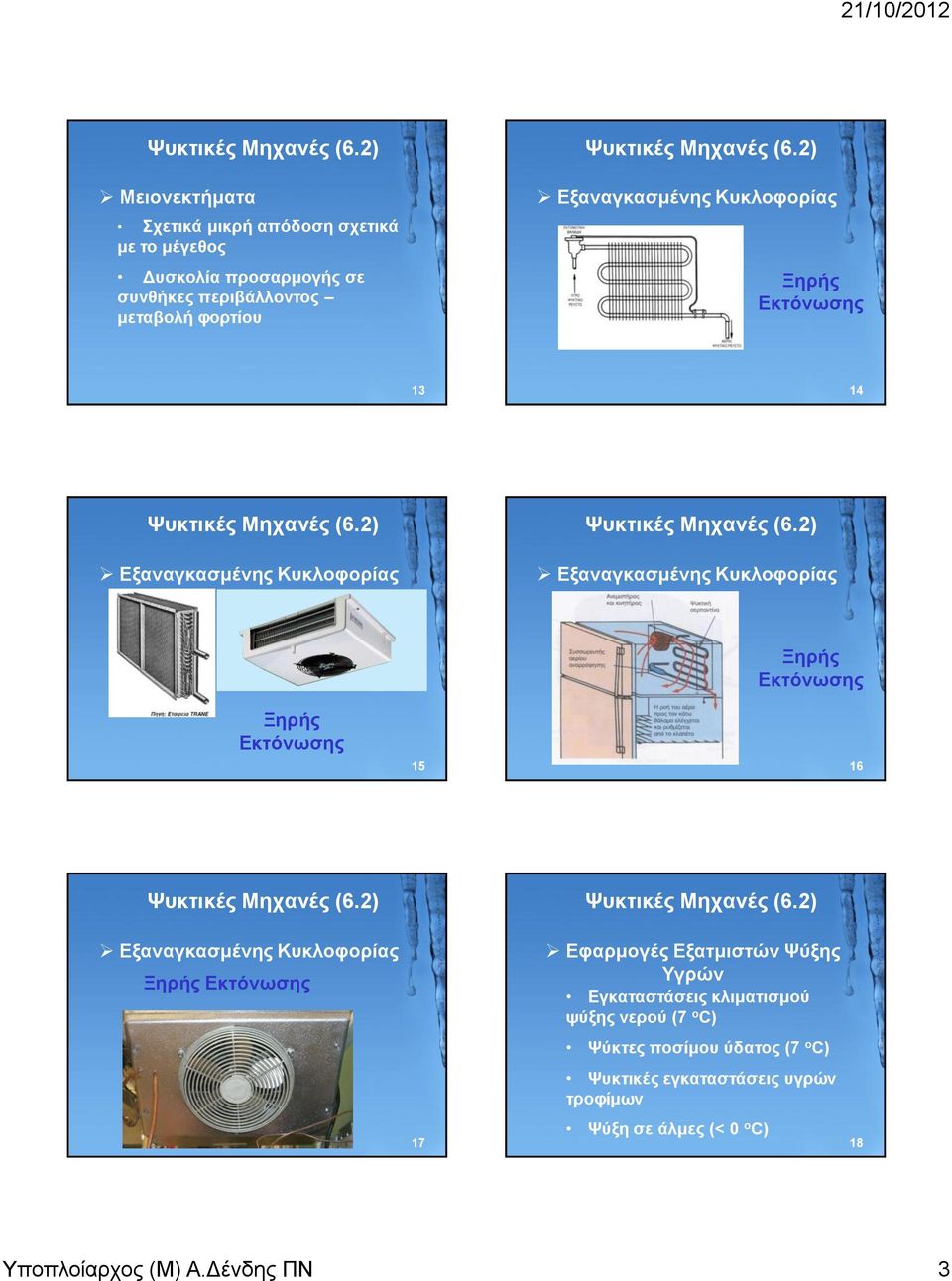

3 Μειονεκτήματα Σχετικά μικρή απόδοση σχετικά με το μέγεθος Δυσκολία προσαρμογής σε συνθήκες περιβάλλοντος μεταβολή φορτίου Εξαναγκασμένης Κυκλοφορίας Ξηρής Εκτόνωσης Εξαναγκασμένης Κυκλοφορίας Εξαναγκασμένης Κυκλοφορίας Ξηρής Εκτόνωσης 15 Ξηρής Εκτόνωσης 16 Εξαναγκασμένης Κυκλοφορίας Ξηρής Εκτόνωσης 17 Εφαρμογές Εξατμιστών Ψύξης Υγρών Εγκαταστάσεις κλιματισμού ψύξης νερού (7 ο C) Ψύκτες ποσίμου ύδατος (7 ο C) Ψυκτικές εγκαταστάσεις υγρών τροφίμων Ψύξη σε άλμες (< 0 ο C) 18 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 3

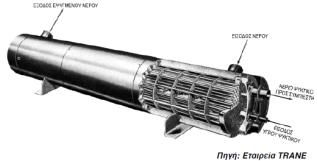

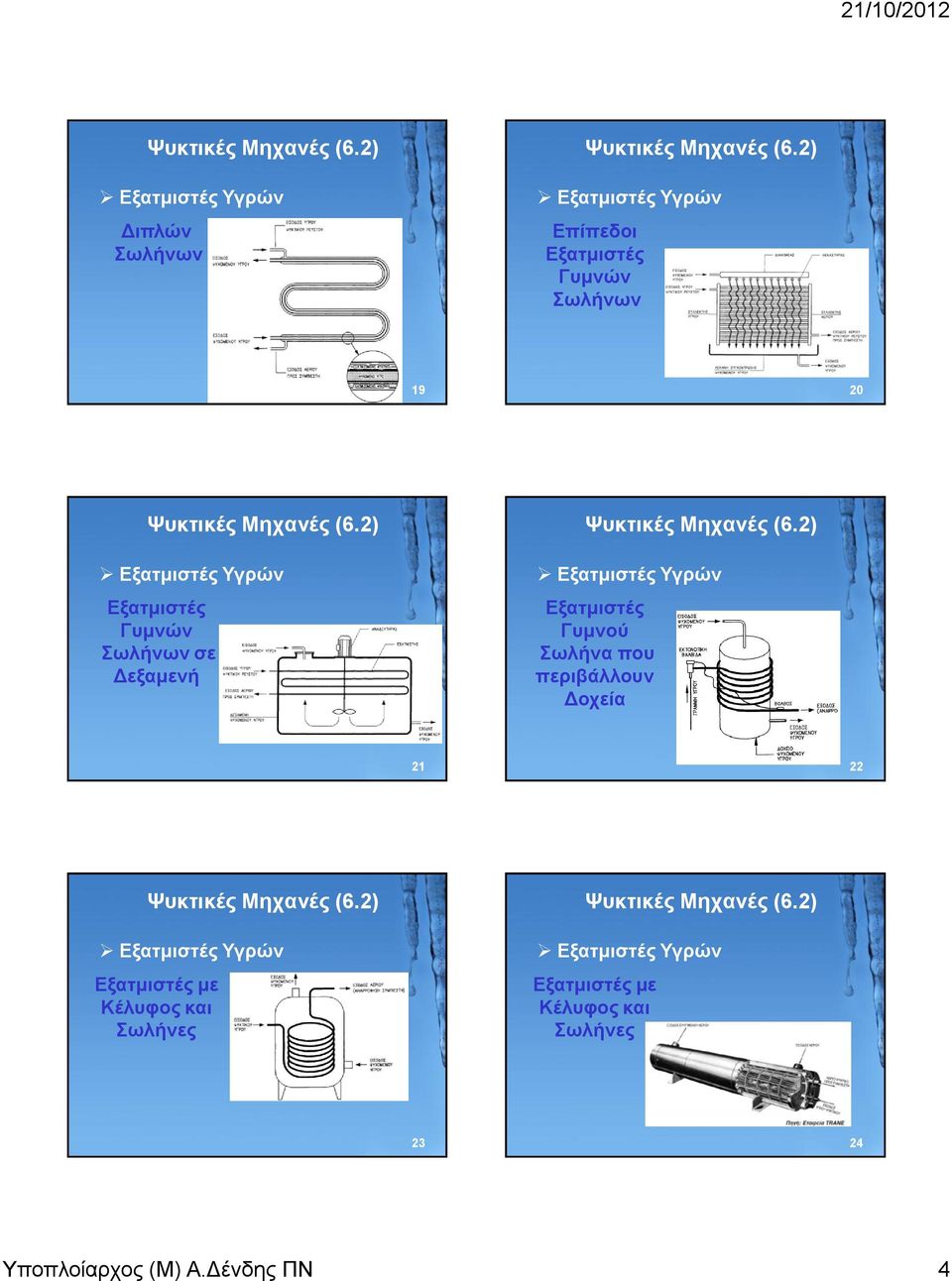

4 Διπλών Σωλήνων Επίπεδοι Εξατμιστές Γυμνών Σωλήνων Εξατμιστές Γυμνών Σωλήνων σε Δεξαμενή Εξατμιστές Γυμνού Σωλήνα που περιβάλλουν Δοχεία Εξατμιστές με Κέλυφος και Σωλήνες Εξατμιστές με Κέλυφος και Σωλήνες Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 4

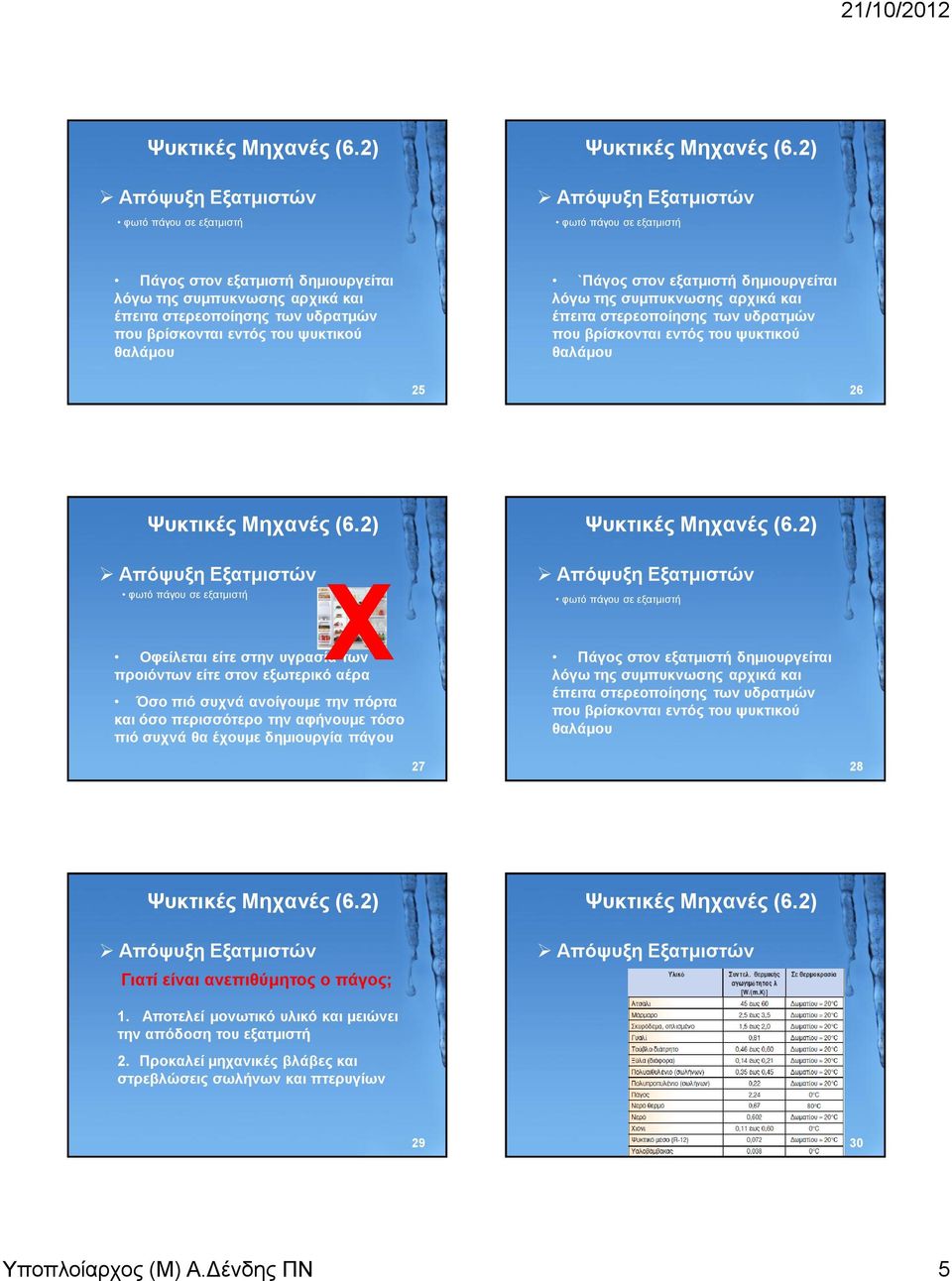

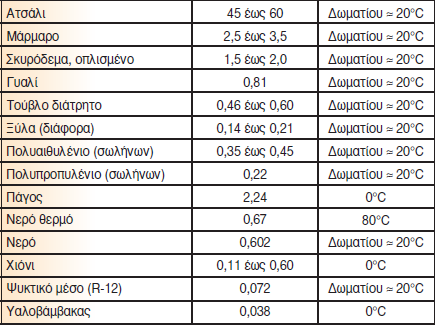

5 φωτό πάγου σε εξατμιστή φωτό πάγου σε εξατμιστή Πάγος στον εξατμιστή δημιουργείται λόγω της συμπυκνωσης αρχικά και έπειτα στερεοποίησης των υδρατμών που βρίσκονται εντός του ψυκτικού θαλάμου `Πάγος στον εξατμιστή δημιουργείται λόγω της συμπυκνωσης αρχικά και έπειτα στερεοποίησης των υδρατμών που βρίσκονται εντός του ψυκτικού θαλάμου Χ φωτό πάγου σε εξατμιστή Οφείλεται είτε στην υγρασία των προιόντων είτε στον εξωτερικό αέρα Όσο πιό συχνά ανοίγουμε την πόρτα και όσο περισσότερο την αφήνουμε τόσο πιό συχνά θα έχουμε δημιουργία πάγου φωτό πάγου σε εξατμιστή Πάγος στον εξατμιστή δημιουργείται λόγω της συμπυκνωσης αρχικά και έπειτα στερεοποίησης των υδρατμών που βρίσκονται εντός του ψυκτικού θαλάμου Γιατί είναι ανεπιθύμητος ο πάγος; 1. Αποτελεί μονωτικό υλικό και μειώνει την απόδοση του εξατμιστή 2. Προκαλεί μηχανικές βλάβες και στρεβλώσεις σωλήνων και πτερυγίων Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 5

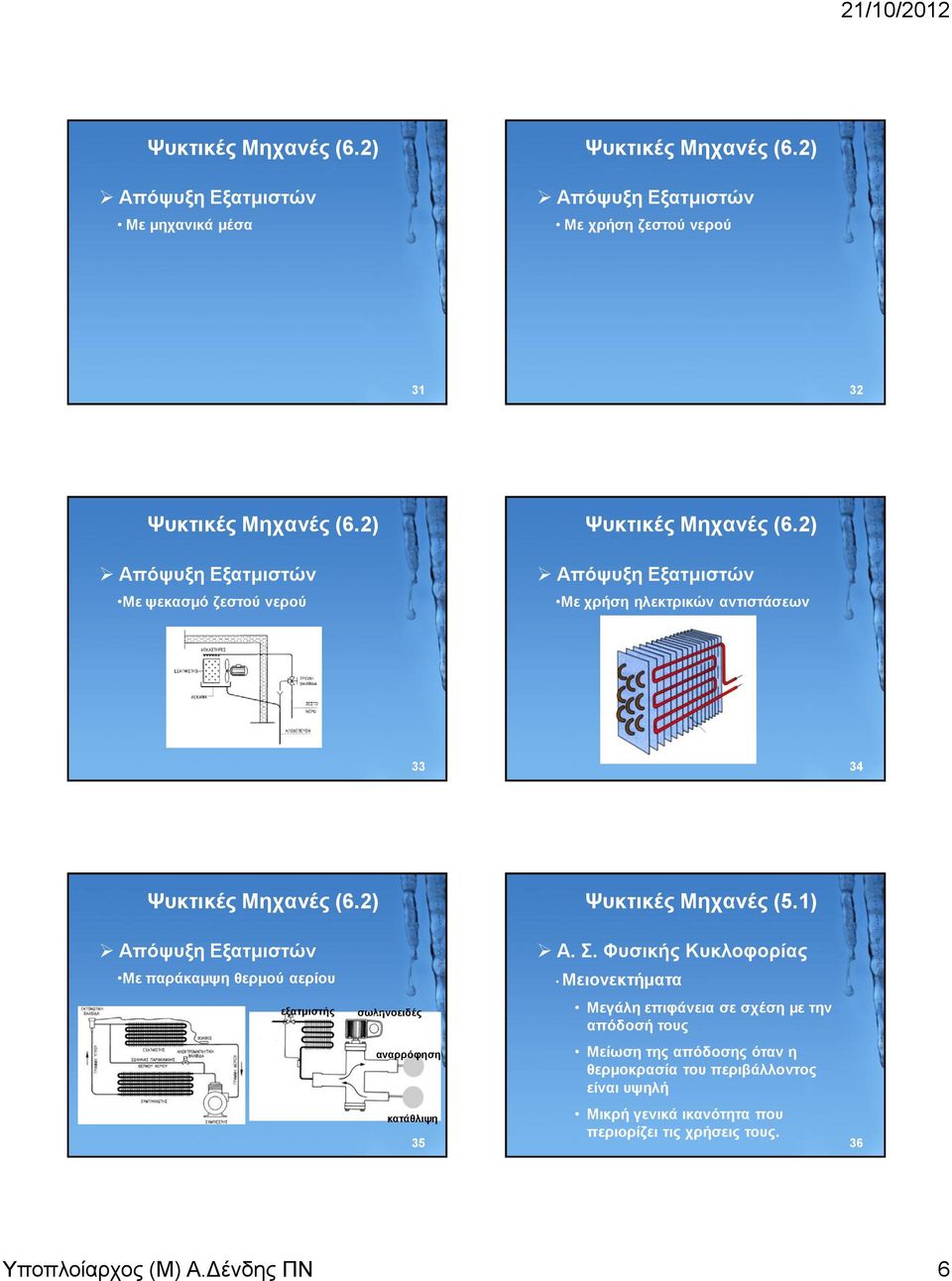

6 Με μηχανικά μέσα Με χρήση ζεστού νερού Με ψεκασμό ζεστού νερού Με χρήση ηλεκτρικών αντιστάσεων Με παράκαμψη θερμού αερίου εξατμιστής σωληνοειδές αναρρόφηση κατάθλιψη 35 Α. Σ. Φυσικής Κυκλοφορίας Μειονεκτήματα Μεγάλη επιφάνεια σε σχέση με την απόδοσή τους Μείωση της απόδοσης όταν η θερμοκρασία του περιβάλλοντος είναι υψηλή Μικρή γενικά ικανότητα που περιορίζει τις χρήσεις τους. 36 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 6

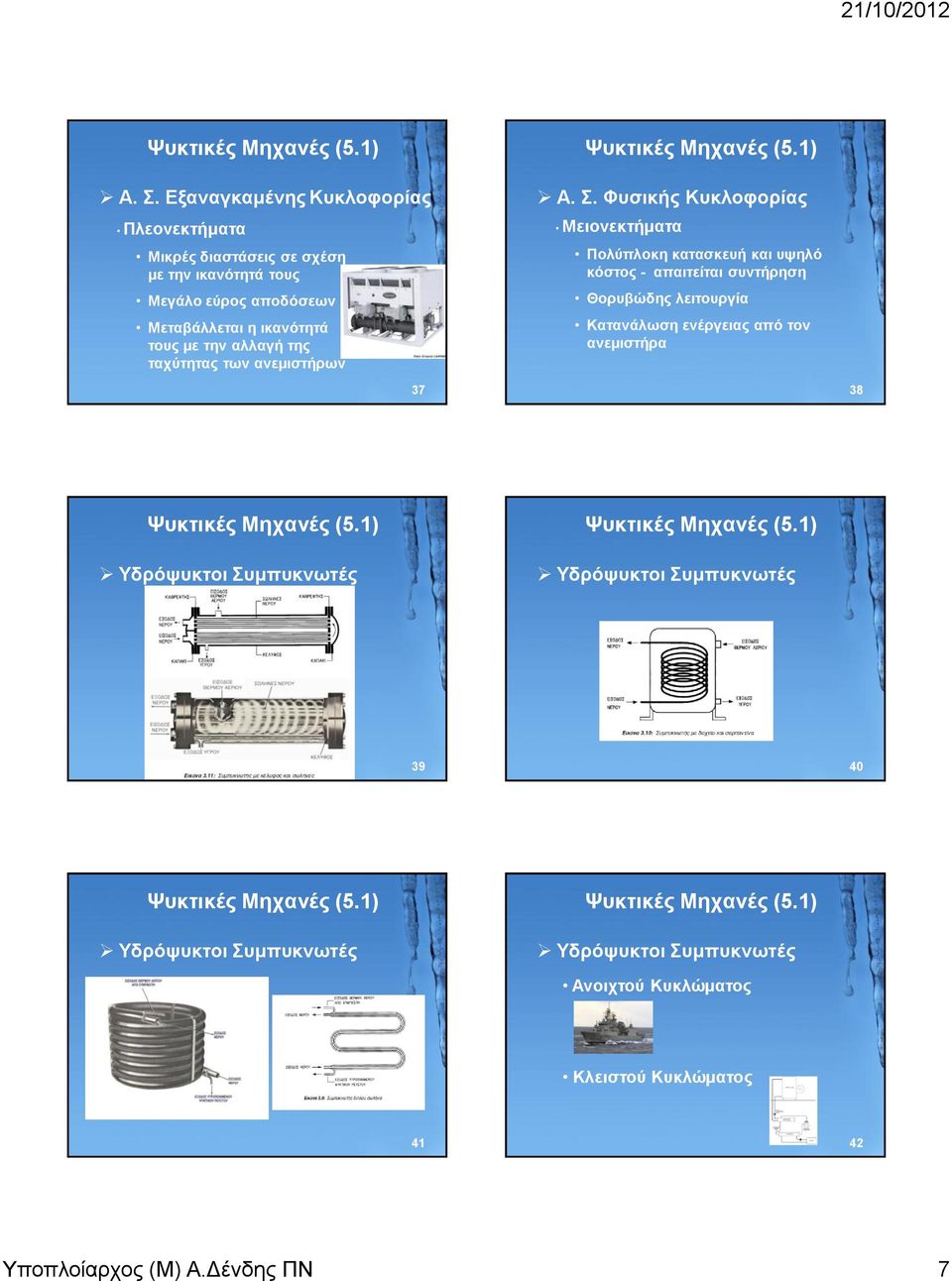

7 Α. Σ. Εξαναγκαμένης Κυκλοφορίας Πλεονεκτήματα Μικρές διαστάσεις σε σχέση με την ικανότητά τους Μεγάλο εύρος αποδόσεων Μεταβάλλεται η ικανότητά τους με την αλλαγή της ταχύτητας των ανεμιστήρων 37 Α. Σ. Φυσικής Κυκλοφορίας Μειονεκτήματα Πολύπλοκη κατασκευή και υψηλό κόστος - απαιτείται συντήρηση Θορυβώδης λειτουργία Κατανάλωση ενέργειας από τον ανεμιστήρα 38 Υδρόψυκτοι Συμπυκνωτές Υδρόψυκτοι Συμπυκνωτές Υδρόψυκτοι Συμπυκνωτές Υδρόψυκτοι Συμπυκνωτές Ανοιχτού Κυκλώματος Κλειστού Κυκλώματος Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 7

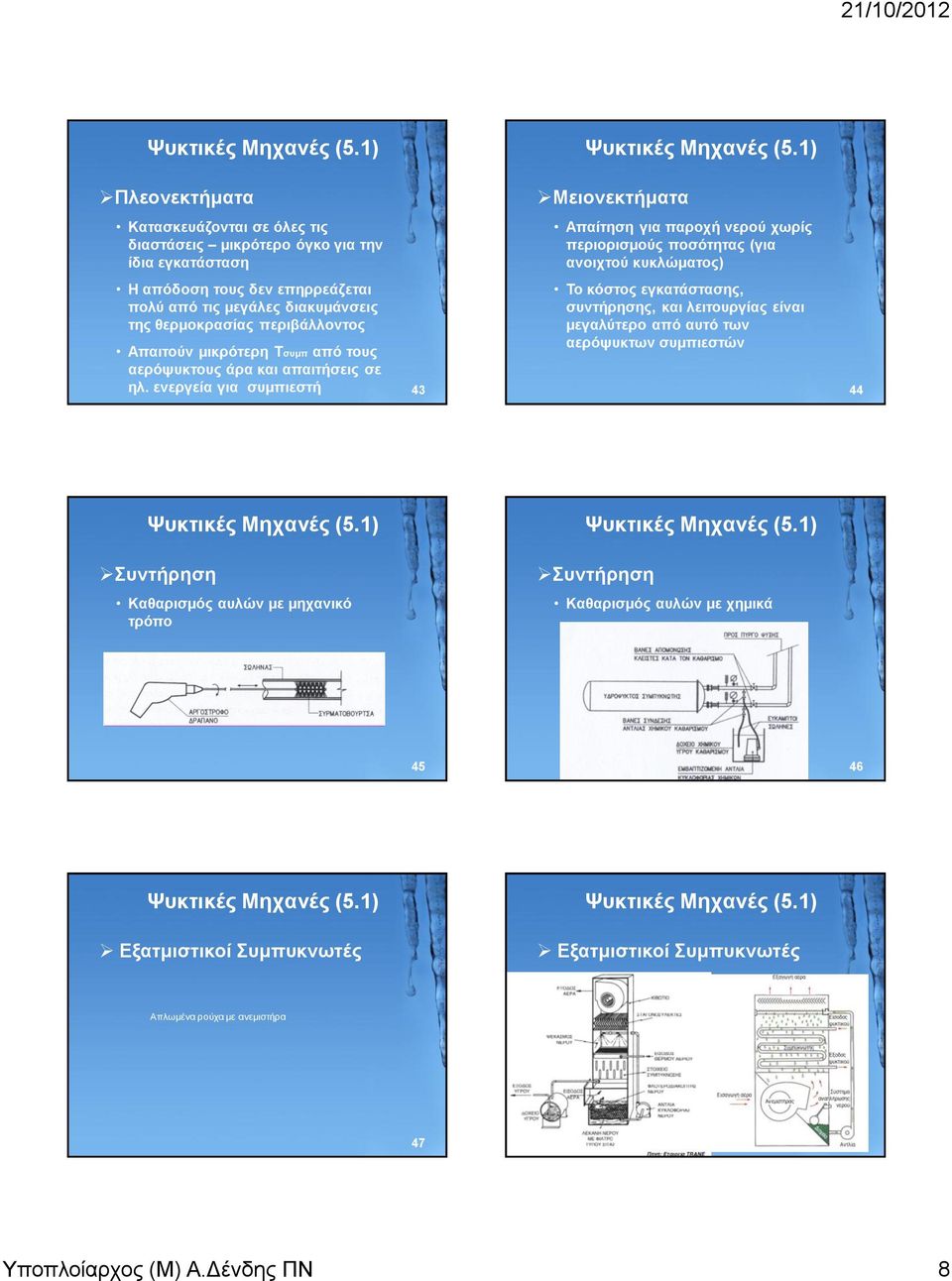

8 Πλεονεκτήματα Μειονεκτήματα Κατασκευάζονται σε όλες τις διαστάσεις μικρότερο όγκο για την ίδια εγκατάσταση Απαίτηση για παροχή νερού χωρίς περιορισμούς ποσότητας (για ανοιχτού κυκλώματος) Η απόδοση τους δεν επηρρεάζεται πολύ από τις μεγάλες διακυμάνσεις της θερμοκρασίας περιβάλλοντος Απαιτούν μικρότερη Τσυμπ από τους αερόψυκτους άρα και απαιτήσεις σε ηλ. ενεργεία για συμπιεστή 43 Το κόστος εγκατάστασης, συντήρησης, και λειτουργίας είναι μεγαλύτερο από αυτό των αερόψυκτων συμπιεστών 44 Συντήρηση Συντήρηση Καθαρισμός αυλών με μηχανικό τρόπο Καθαρισμός αυλών με χημικά Εξατμιστικοί Συμπυκνωτές Εξατμιστικοί Συμπυκνωτές Απλωμένα ρούχα με ανεμιστήρα Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 8

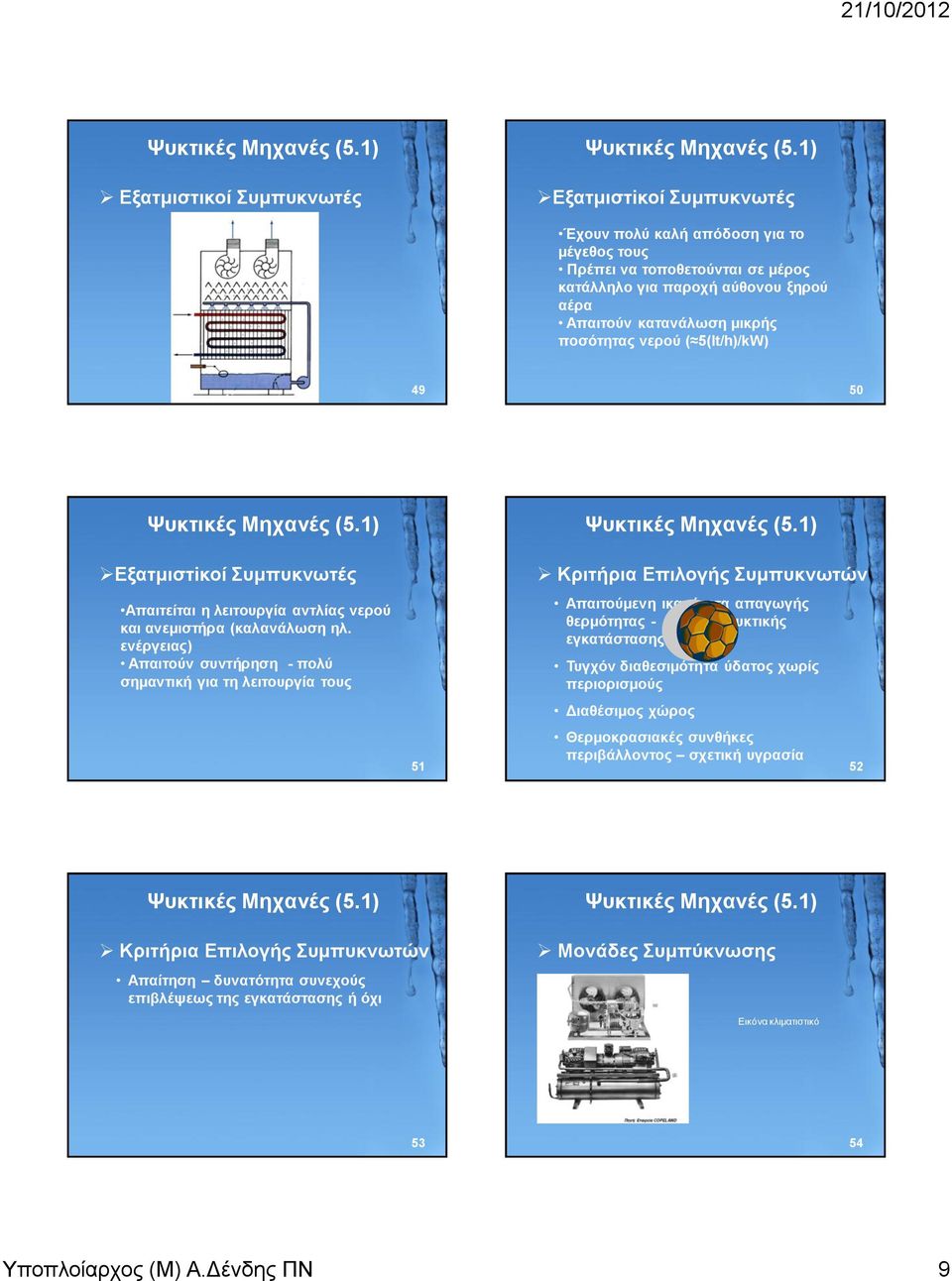

9 Εξατμιστικοί Συμπυκνωτές Εξατμιστiκοί Συμπυκνωτές Έχουν πολύ καλή απόδοση για το μέγεθος τους Πρέπει να τοποθετούνται σε μέρος κατάλληλο για παροχή αύθονου ξηρού αέρα Απαιτούν κατανάλωση μικρής ποσότητας νερού ( 5(lt/h)/kW) Εξατμιστiκοί Συμπυκνωτές Απαιτείται η λειτουργία αντλίας νερού και ανεμιστήρα (καλανάλωση ηλ. ενέργειας) Απαιτούν συντήρηση - πολύ σημαντική για τη λειτουργία τους 51 Κριτήρια Επιλογής Συμπυκνωτών Απαιτούμενη ικανότητα απαγωγής θερμότητας - μεγεθος ψυκτικής εγκατάστασης σε kw Τυγχόν διαθεσιμότητα ύδατος χωρίς περιορισμούς Διαθέσιμος χώρος Θερμοκρασιακές συνθήκες περιβάλλοντος σχετική υγρασία 52 Κριτήρια Επιλογής Συμπυκνωτών Απαίτηση δυνατότητα συνεχούς επιβλέψεως της εγκατάστασης ή όχι Μονάδες Συμπύκνωσης Εικόνα κλιματιστικό Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 9

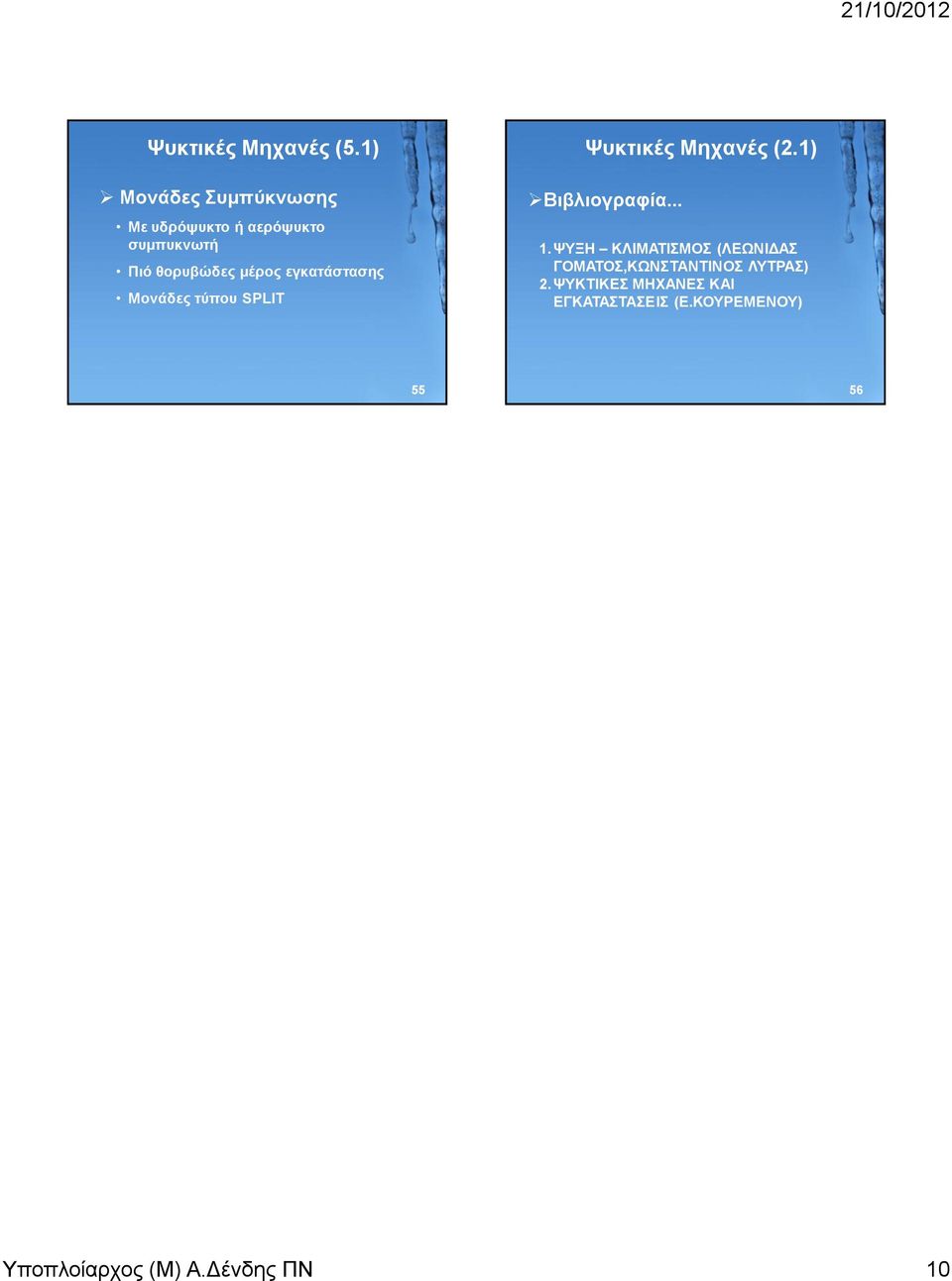

10 Μονάδες Συμπύκνωσης Με υδρόψυκτο ή αερόψυκτο συμπυκνωτή Πιό θορυβώδες μέρος εγκατάστασης Μονάδες τύπου SPLIT Ψυκτικές Μηχανές (2.1) Βιβλιογραφία ΨΥΞΗ ΚΛΙΜΑΤΙΣΜΟΣ (ΛΕΩΝΙΔΑΣ ΓΟΜΑΤΟΣ,ΚΩΝΣΤΑΝΤΙΝΟΣ ΛΥΤΡΑΣ) 2. ΨΥΚΤΙΚΕΣ ΜΗΧΑΝΕΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΕΙΣ (Ε.ΚΟΥΡΕΜΕΝΟΥ) Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 10
