Γεωτεχνική Έρευνα και Εκτίμηση Εδαφικών παραμέτρων σχεδιασμού Η ΓΕΩΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ

Transcript

1 Επιχειρησιακό Πρόγραμμα Εκπαίδευση και Δια Βίου Μάθηση Πρόγραμμα Δια Βίου Μάθησης ΑΕΙ για την ΕπικαιροποίησηΓνώσεων Αποφοίτων ΑΕΙ: Σύγχρονες Εξελίξεις στις Θαλάσσιες Κατασκευές Α.Π.Θ. Πολυτεχνείο Κρήτης Γεωτεχνική Έρευνα και Εκτίμηση Εδαφικών παραμέτρων σχεδιασμού Η ΓΕΩΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ Το παρόν υλικό δημιουργήθηκε στα πλαίσια του Προγράμματος Δια Βίου Μάθησης ΑΕΙ για την Επικαιροποίηση Γνώσεων Αποφοίτων ΑΕΙ "Σύγχρονες Εξελίξεις στις Θαλάσσιες Κατασκευές" (Επιχειρησιακό Πρόγραμμα "Εκπαίδευση και Δια Βίου Μάθηση") για αποκλειστική χρήση από τους εκπαιδευόμενους του Προγράμματος. Τυχόν άλλη χρήση του υλικού ή/και αναπαραγωγή αυτού δεν επιτρέπεται, καθόσον αποτελεί πνευματικό δικαίωμα του εκάστοτε διδάσκοντος. Σπύρος Παυλίδης Καθηγητής Γεωλογίας, ΑΠΘ

2 Γεωτεχνική Έρευνα και Εκτίμηση Εδαφικών παραμέτρων σχεδιασμού ΓΕΩΤΕΧΝΙΚΑ ΠΡΟΒΛΗΜΑΤΑ-ΜΕΛΕΤΕΣ * Το έδαφος ως μέσο θεμελίωσης * Αντιστήριξη

3 ΓΕΩΛΟΓΙΚΗ ΠΛΗΡΟΦΟΡΙΑ Geological zones Geological zones (Μountrakis, 1985).

4 Active faults of Samothrace island ΤΟΠΟΓΡΑΦΙΚΟ ΑΝΑΓΛΥΦΟ ΣΑΜΟΘΡΑΚΗΣ και τα κυριότερα ΡΗΓΜΑΤΑ

5 ΙΣΤΟΡΙΚΟΣ ΓΕΩΛΟΓΙΚΟΣ ΧΑΡΤΗΣ ΣΑΜΟΘΡΑΚΗΣ 5

6 ΓΕΩΛΟΓΙΚΗ ΤΟΜΗ Μ. Βλάχου

7 ΓΕΩΛΟΓΙΚΟΣ ΧΑΡΤΗΣ ΛΕΣΒΟΥ

8 8

9

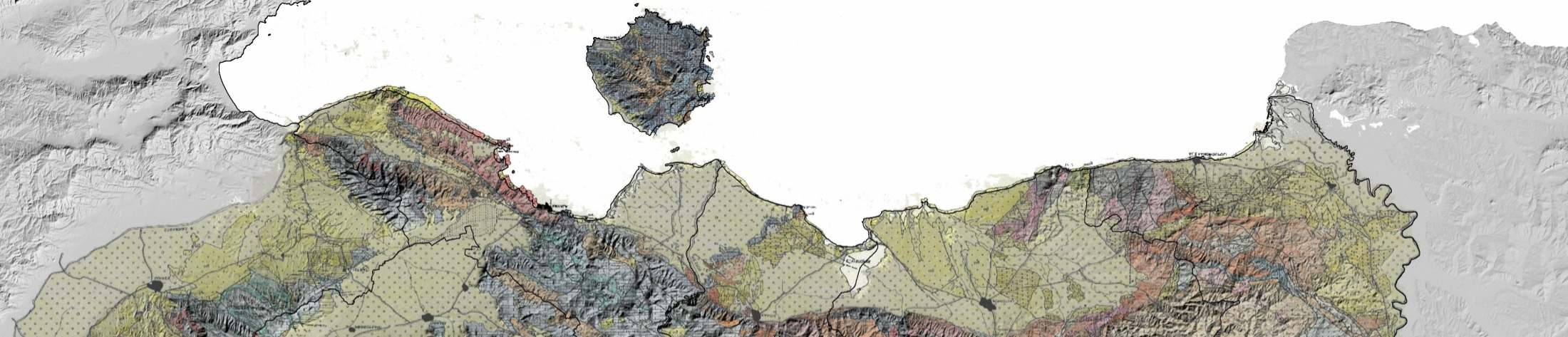

10 ΓΕΩΛΟΓΙΚΗ ΠΛΗΡΟΦΟΡΙΑ Από μικρές κλίμακες σε μεγάλες

11 .... μέχρι τη θέση θεμελίωσης του έργου ΜΕΤΡΟ : ΠΦΛ-ΑΠΘ

12 Η ΣΥΜΒΟΛΗ ΤΗΣ ΓΕΩΛΟΓΙΑΣ ΣΤΙΣ ΜΙΚΡΟΖΩΝΙΚΕΣ ΜΕΛΕΤΕΣ (Γεωλογία Αστικού περιβάλλοντος) Σπύρος Παυλίδης, Καθηγητής Γεωλογίας ΑΠΘ, ΘΕΣΣΑΛΟΝΙΚΗ ΠΕΜΠΤΗ 2 ΟΚΤΩΒΡΙΟΥ 2014

13 ΕΠΙΔΡΑΣΗ ΡΗΓΜΑΤΩΝ ΣΕ ΤΕΧΝΙΚΑ ΕΡΓΑ Σεισμός Taiwan 1999

14

15

16

17 Izmit-Kocaeli 1999

18 Το Ρήγμα οριζόντιας μετατόπισης

19

20 ΤΕΧΝΟΛΟΓΙΚΕΣ ΚΑΤΑΣΤΡΟΦΕΣ Συχνά ένας σεισμός ακολουθείται από τη φωτιά Kobe /08/1999 ΙΖΜΙΤ Μ=7,4

21 Date: March M:6,3 Total length: 12 km Max.displ.: <1.20 m Aver.disp.:0,60 m (Ref.: Papazachos et al. 1982, Jackson et al.1982) KAPARELI RUPTURE ZONE ΜΟΡΦΟΛΟΓΙΑ ΡΗΓΜΑΤΟΣ

22

23 Seismic Faults and Earthquake Ground Deformation in the Aegean broader region Arkits afault People as scale ACTIVE AND POSSIBLE ACTIVE

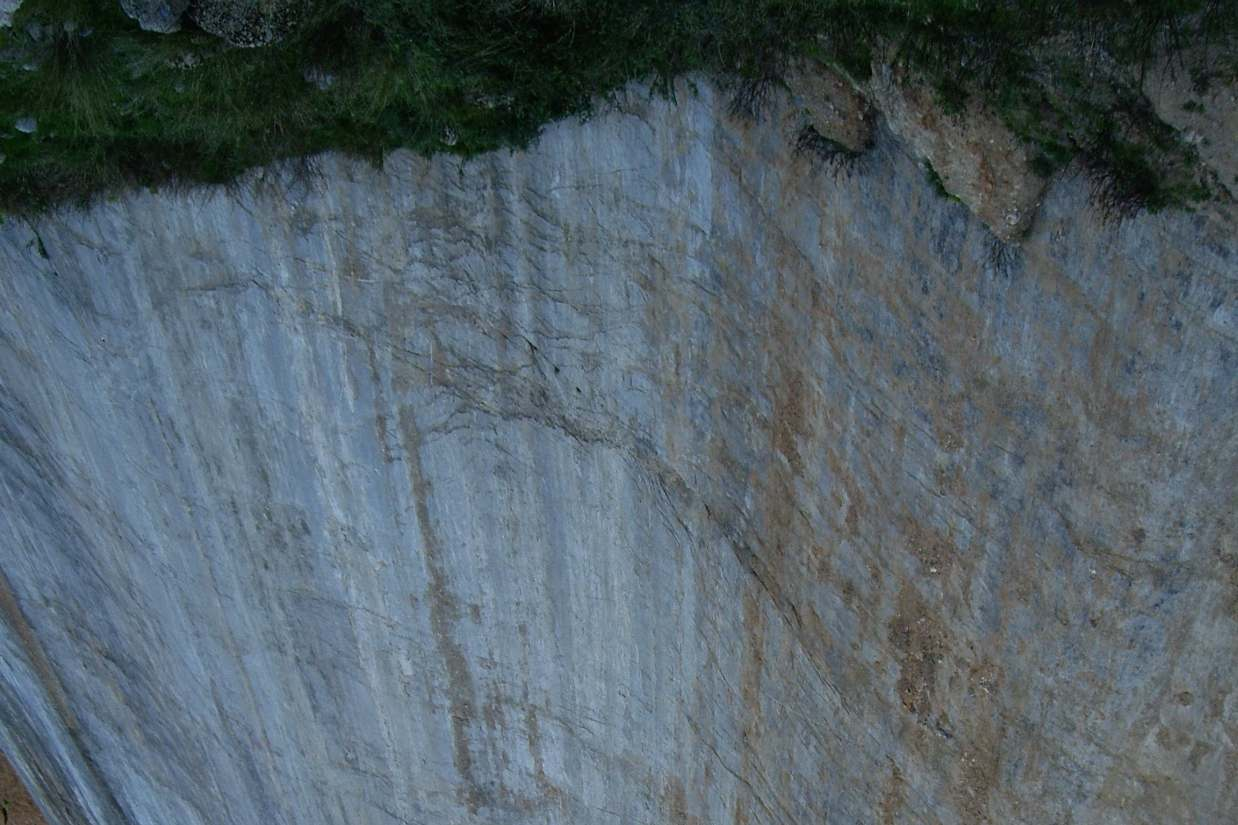

24

25 AMORGOS fault Hozoviotissamonastery on the fault surface (wall)

26 Sessoula Island

27 1.ΑΝΑΛΥΣΗ ΠΡΟΔΙΑΓΡΑΦΩΝ ΓΙΑ ΤΗΝ ΕΚΠΟΝΗΣΗ ΜΕΛΕΤΩΝ ΓΕΩΛΟΓΙΚΗΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΤΙΣ ΠΡΟΣ ΠΟΛΕΟΔΟΜΗΣΗ ΠΕΡΙΟΧΕΣ(Εφημ. Κυβ. Αρ. Φυλ.723/ ) ΚΑΙ ΓΙΑ ΜΙΚΡΟΖΩΝΙΚΕΣ ΜΕΛΕΤΕΣ: α)γενική Γεωλογία της ευρύτερης Περιοχής (γεωλογικοί σχηματισμοί-λιθολογική σύσταση, στρωματογραφία, τεκτονικές δομές, αποσάθρωση, κα), β)γεωμορφολογία (ανάγλυφο, διάβρωση, ερπυσμός-κατολοσθήσεις, ανθωπογενείς παρεμβάσεις κα.), γ)υδρογεωλογία (βάθος υδροφόρου ορίζοντα, υδροπερατότητα, ρευστοποιήσιμα εδάφηκα), δ)αξιολόγηση Γεωτρήσεων, ε)σεισμικότητα (στατιστικά-πιθανολογικά-αιτιοκρατικά σεισμολογικά στοιχεία, ισχυρή εδαφική σεισμική κίνηση, κα) στ)τεχνικογεωλογική συμπεριφορά των Γεωλογικών Σχηματισμών-Συνθήκες θεμελίωσης.

28 5.1.2 Γειτνίαση Ενεργών Σεισμοτεκτονικών Ρηγμάτων [3] Σε περιπτώσεις στις οποίες συντρέχουν ειδικοί λόγοι δόμησης στην άμεση γειτονία σεισμοτεκτονικών ρηγμάτων που θεωρούνται σεισμικώς ενεργά, η δόμηση επιτρέπεται μόνον ύστερα από ειδική σεισμική γεωλογική γεωτεχνική στατική μελέτη. Στην μελέτη αυτή θα διερευνώνται οι επιπτώσεις της γειτνίασης του ρήγματος και θα λαμβάνονται μέτρα για την αποτελεσματική αντιμετώπισή τους. Η σεισμική δράση σχεδιασμού στην άμεση γειτονία τέτοιων ρηγμάτων θα λαμβάνεται αυξημένη τουλάχιστον κατά 25% σε σχέση με την οριζόμενη στο Κεφάλαιο 2. (ΕΑΚ 2000). Kozani Grevena (W. Macedonia) 1995 Ms = 6.6 Kaparelli Athens 1981 Ms = 6.4 Ierissos Northern Greece 1932 Ms 6.9 1,8-2,0m

29 Ενεργός Τεκτονική της Ελλάδος από το Πλειόκαινο: Συμπίεση (Νότια και Δυτικά) Εφελκυσμός (Κέντρο Βόρεια και Ανατολικά) 29 Kreemer & Chamot-Rooke, GJI, 2004

30 ΕΠΙΦΑΝΕΙΑΚΕΣ ΔΙΑΡΡΗΞΕΙΣ 30

31 KOZANI-GREVENA 1995 Eq Ms=6.6 Western Macedonia-NorthenGreece Ρύμνιο(δρόμος Κοζάνης-Λάρισας)

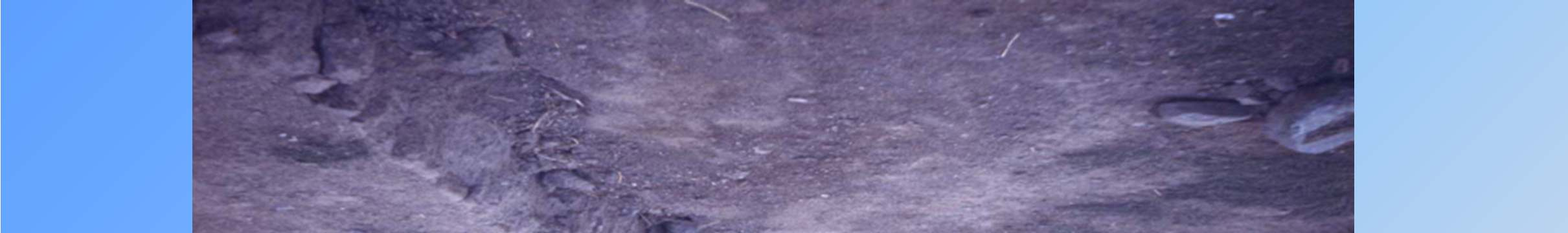

32 ΣΤΙΒΟΣ 1978

33 Κατακόρυφες συν-σεισμικές μετατοπίσεις στον Ελλαδικό χώρο Kozani Grevena (W. Macedonia) 1995 Ms = 6.6 Kaparelli Athens 1981 Ms = 6.4 Ierissos Northern Greece 1932 Ms 6.9 1,8-2,0m 33

34 ΕΠΙΦΑΝΕΙΑΚΕΣ ΔΙΑΡΡΗΞΕΙΣ 34

35 Η παλιά κατοπτρική επιφάνεια του σεισμικού ρήγματος Διακρίνεται η νέα δραστηριοποίηση (απογύμνωση βράχου κατά 10 cm) 35

36 ΡΗΓΜΑ ΣΕΡΒΙΩΝ-ΒΕΛΒΕΝΤΟΥ ΓΡΑΜΜΩΣΕΙ Σ ΟΛΙΣΘΗΣΗΣ ΤΕΤΑΡΤΟΓΕΝΗ ΚΟΡΗΜΑΤΑ 36

37 ΡΗΓΜΑ ΒΕΓΟΡΙΤΙΔΑΣ 37

38 Παράδειγμα ενεργού κανονικού ρήγματος: Τύρναβος 38 Caputo et al., Tectonophysics, 2004 Field photo by A. Ganas, December 2006
