109C Super Thermo SUPER THERMAL- BREAK OPENING SYSTEM FOR MULTIPLE LOCKING MECHANISM

Transcript

1 109C Super Thermo SUPER THERMAL- BREAK OPENING SYSTEM FOR MULTIPLE LOCKING MECHANISM 1

2 ALBIO 109C Super Thermo Η κορυφαία πρόταση της Exalco στα ανοιγόμενα θερμοδιακοπτόμενα συστήματα με περιμετρικό μ η χα ν ι σ μ ό πολ λα π λω ν κ λ ε ι δ ω μ ά τω ν, χαρακτηρίζεται από τη διαχρονικότητα του σχεδιασμού και τη λειτουργικότητά της. Διακρίνεται για την άριστη επίδοσή στους τομείς της θερμομόνωσης και της ηχομόνωσης. Η αισθητική της ικανοποιεί κάθε αρχιτεκτονική απαίτηση, καθώς διαθέτει στην γκάμα της προφίλ ίσια και καμπύλα. Κράμα αλουμινίου: AlMgSi 0.5 F22, σύμφωνα με DΙΝ Κάσες με πλάτος από 79mm και ύψος από 56mm. Φύλλο με πλάτος 88mm και ύψος από 82mm. Ανοχές διαστάσεων σύμφωνα με DIN Κεντρικό λάστιχο από EPDM, λάστιχα εσωτερικής και εξωτερικής στεγάνωσης ημισπογγώδη. Πάχος υαλοπινάκων έως mm. ΠΕΡΙΕΧΟΜΕΝΑ TABLE OF CONTENTS ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY... 3 ΠΡΟΦΙΛ ΜΕΡΟΣ Α / PROFILES PART A ΠΡΟΦΙΛ ΜΕΡΟΣ Β / PROFILES PART B ΤΟΜΕΣ ΜΕΡΟΣ Α/ SECTIONS.PART A... ΤΟΜΕΣ ΜΕΡΟΣ Α/ SECTIONS.PART A...5 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES ΜΕΤΡΑ ΚΟΠΗΣ / CUTTING DIMENSIONS ΥΑΛΩΣΗ / GLAZING Exalco's top proposal in thermalbreak opening systems with multiple locking mechanism is characterized for the diachronicity of its design and for its functionalism. It is distinguished for its excellent performance in the fields of thermal insulation and sound insulation. Its aesthetics satisfies every demand, taking into consideration the fact that the system consists of both flat and curved profiles. Aluminium Alloy by AlMgSi 0.5 F22, according to DIN Frame dimensions: 79mm width, and 56mm height. Sash dimensions: 88mm width, and 82mm height. Tolerance dimensions according to DIN Sealing with central EPDM gasket and two semi-foam gaskets for inner-outer sealing. 2 Glass panel thickness up to mm.

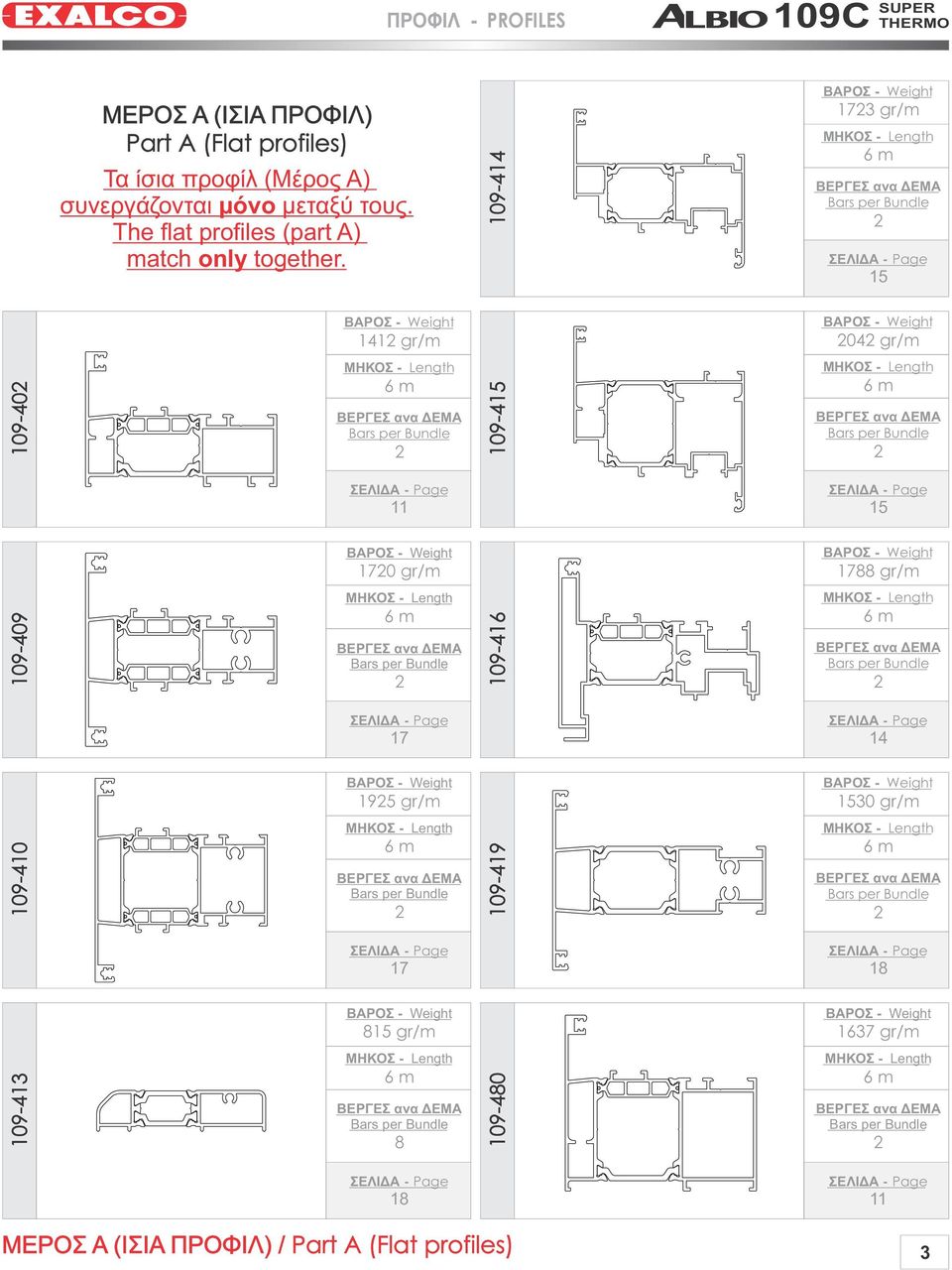

3 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) Part A (Flat profiles) Τα ίσια προφίλ (Mέρος Α) συνεργάζονται μόνο μεταξύ τους. The flat profiles (part A) match only together gr/m gr/m 202 gr/m gr/m 1788 gr/m gr/m 1530 gr/m gr/m 1637 gr/m ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) 3

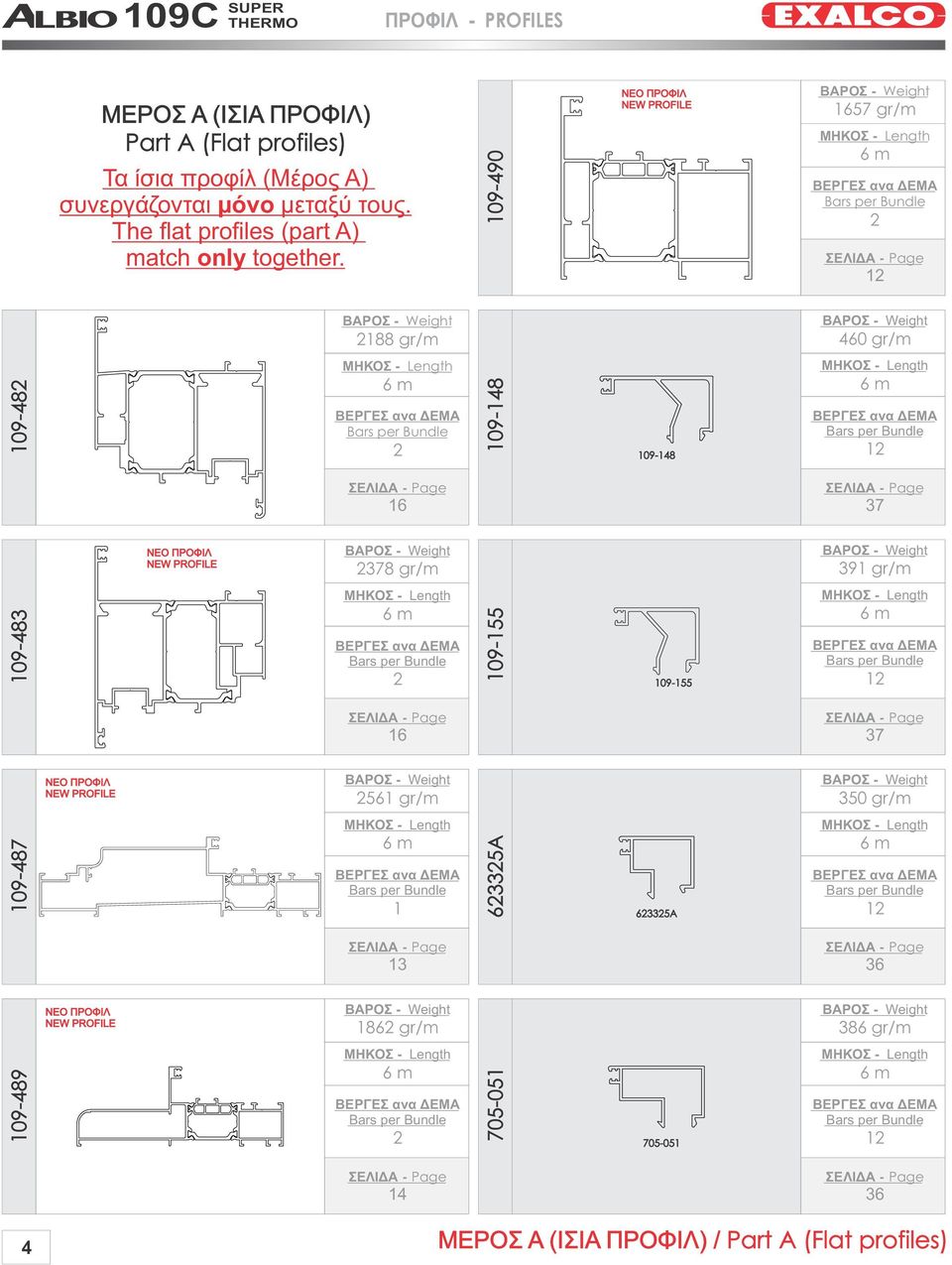

4 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) Part A (Flat profiles) Τα ίσια προφίλ (Mέρος Α) συνεργάζονται μόνο μεταξύ τους. The flat profiles (part A) match only together ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE 1657 gr/m gr/m 60 gr/m ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE 2378 gr/m 391 gr/m ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE 2561 gr/m 350 gr/m A A ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE 1862 gr/m 386 gr/m ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles)

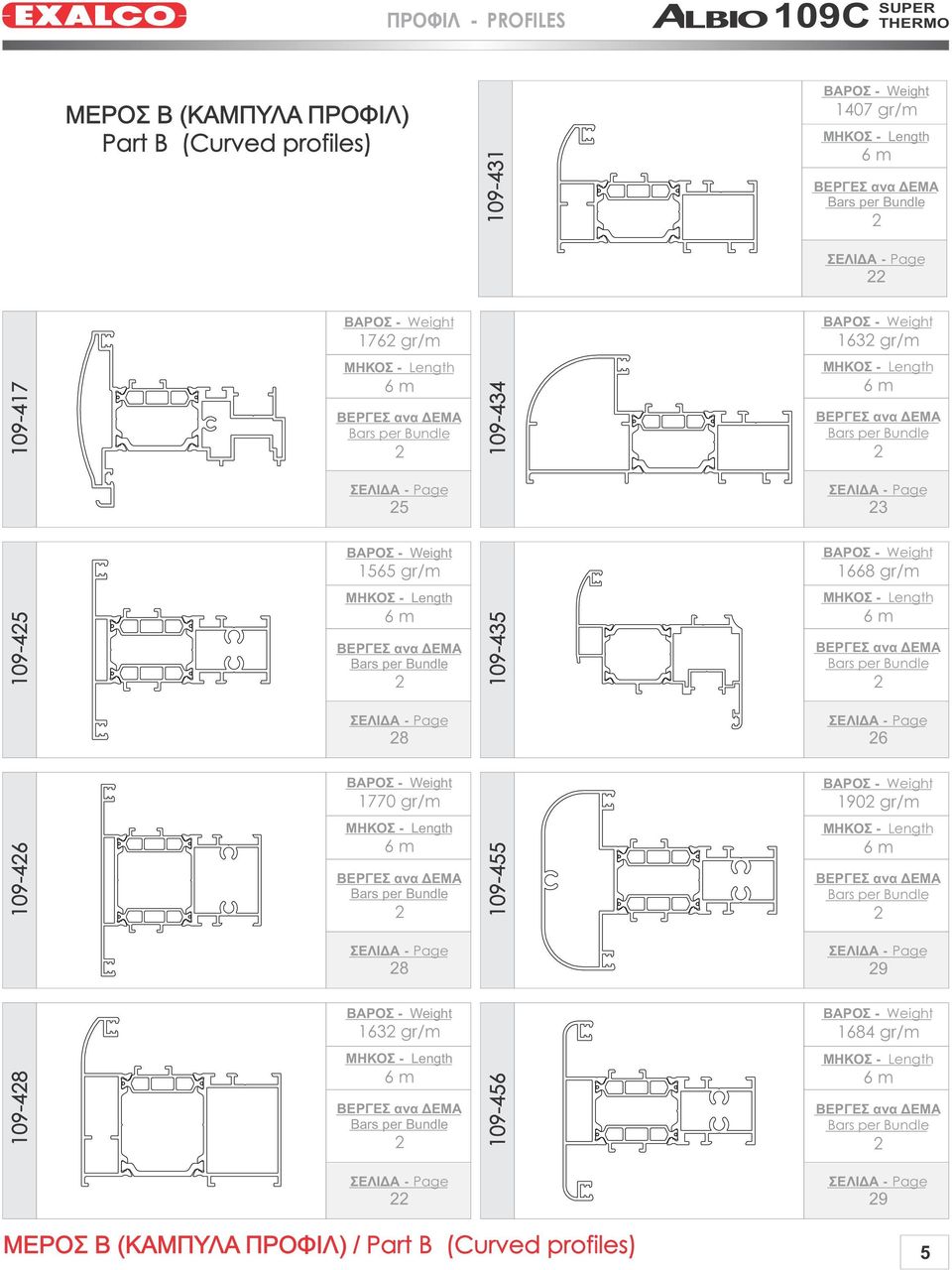

5 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) Part B (Curved profiles) gr/m gr/m 1632 gr/m gr/m 1668 gr/m gr/m 1902 gr/m gr/m 168 gr/m ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) 5

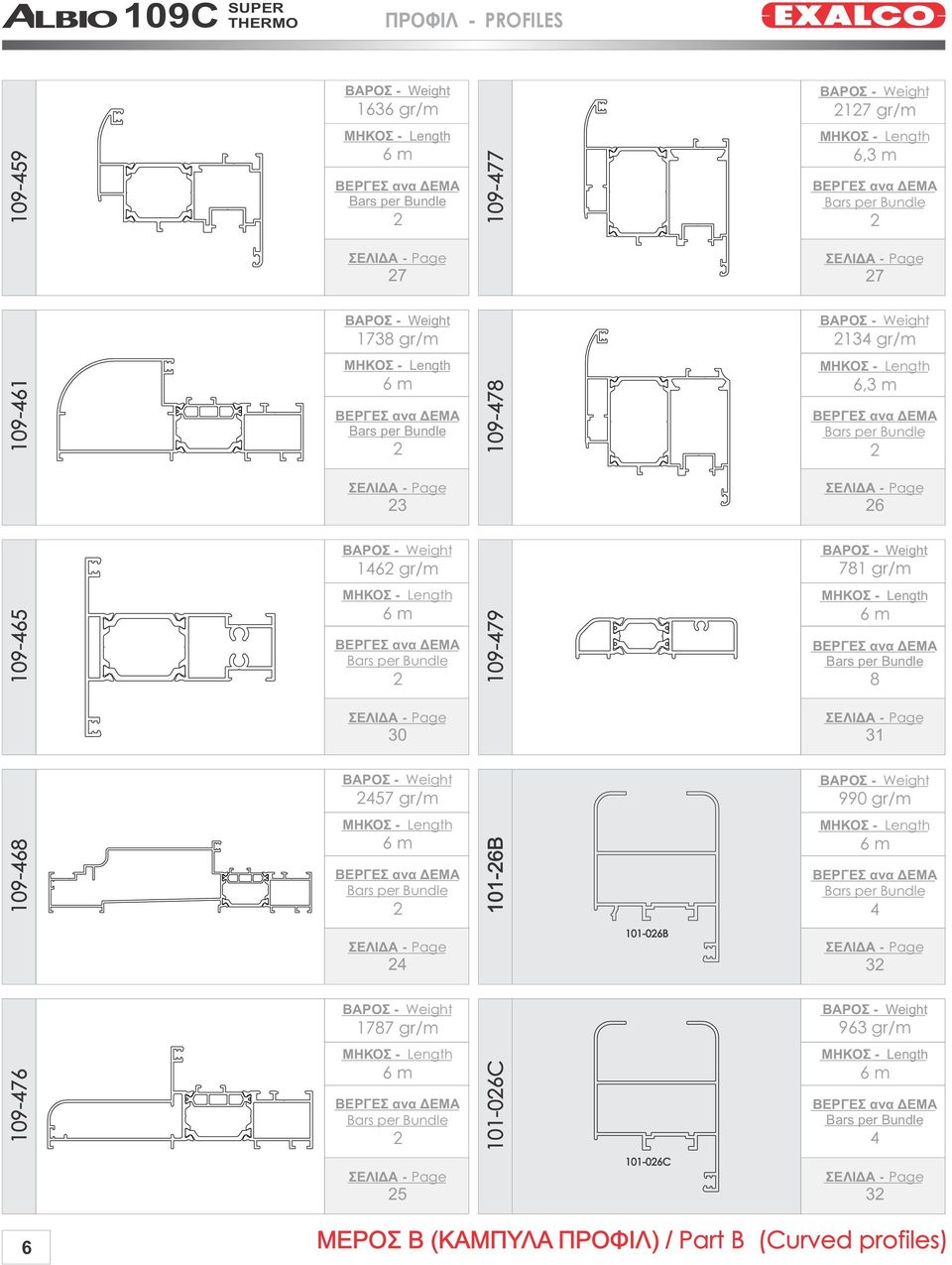

6 109C SUPER ΠΡΟΦΙΛ - PROFILES 1636 gr/m 2127 gr/m ,3 m gr/m 213 gr/m ,3 m gr/m 781 gr/m gr/m 990 gr/m B B gr/m C C 963 gr/m 32 ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles)

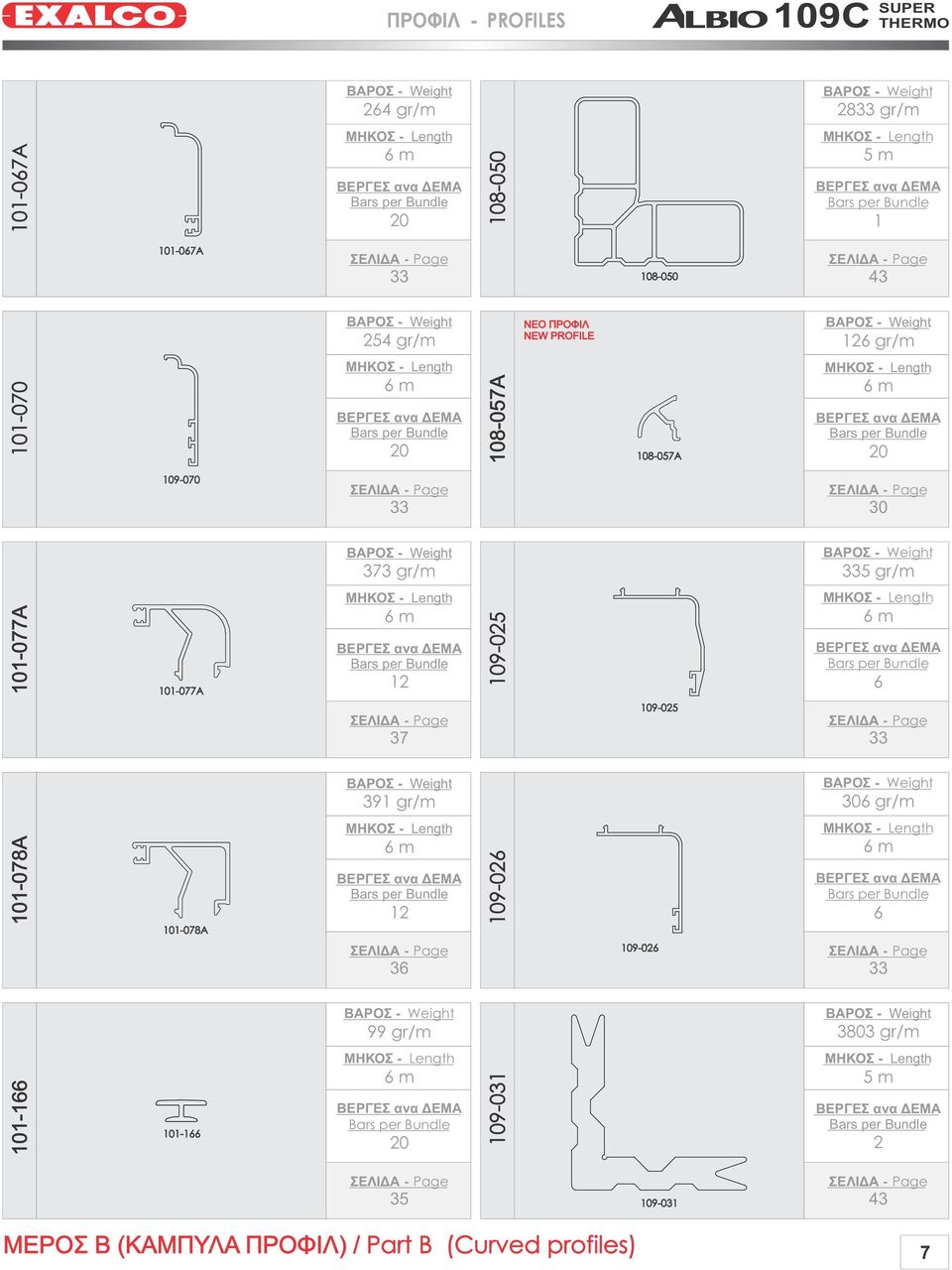

7 ΠΡΟΦΙΛ - PROFILES 109C SUPER 26 gr/m 2833 gr/m A m A gr/m ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE 126 gr/m A A gr/m 335 gr/m A A gr/m 306 gr/m A A gr/m 3803 gr/m m ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) 7

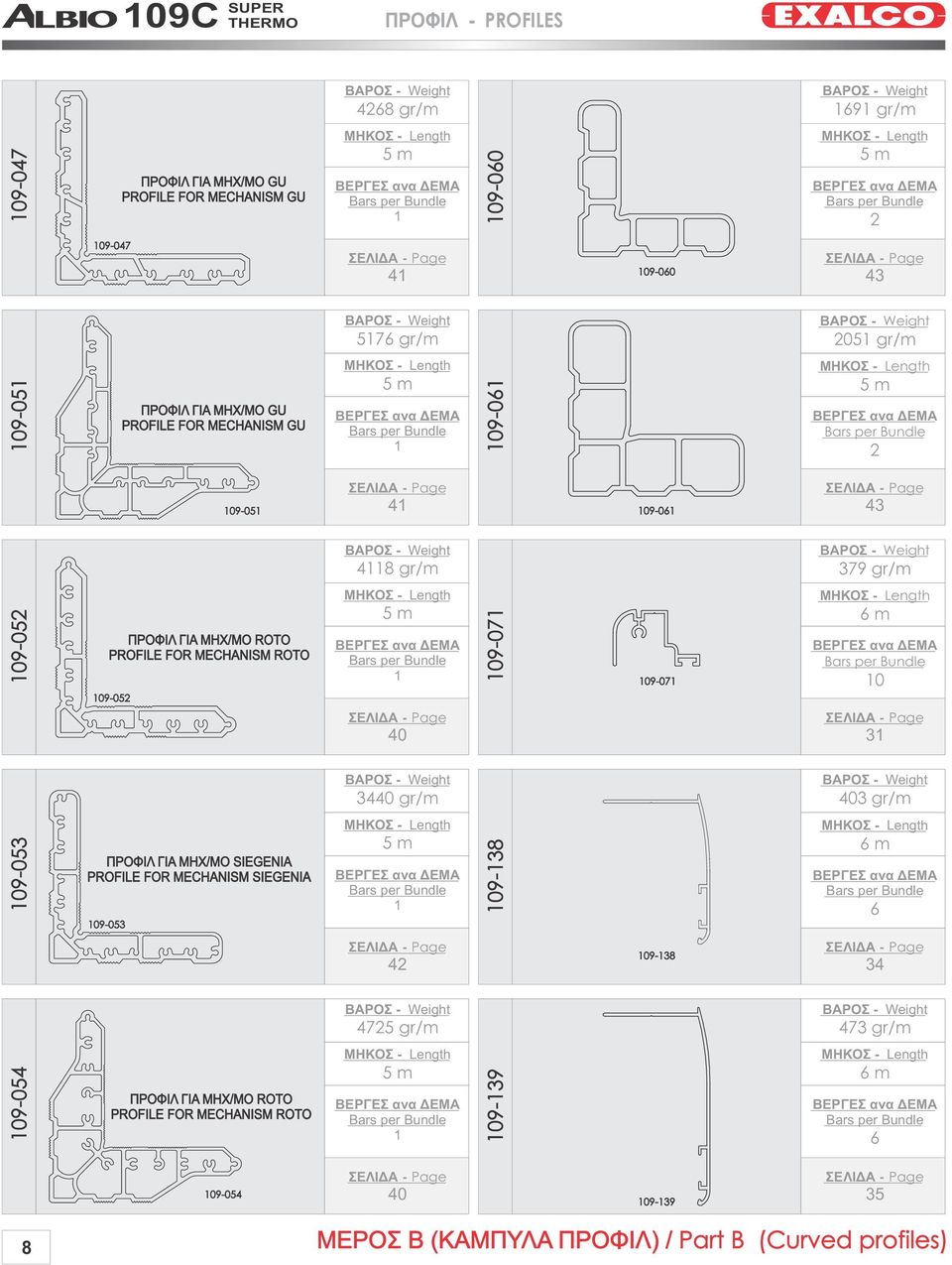

8 109C SUPER ΠΡΟΦΙΛ - PROFILES 268 gr/m 1691 gr/m ΠΡΟΦΙΛ ΓΙΑ ΜΗΧ/ΜΟ GU PROFILE FOR MECHANISM GU 5 m m gr/m 2051 gr/m ΠΡΟΦΙΛ ΓΙΑ ΜΗΧ/ΜΟ GU PROFILE FOR MECHANISM GU 5 m m gr/m 379 gr/m ΠΡΟΦΙΛ ΓΙΑ ΜΗΧ/ΜΟ ROTO PROFILE FOR MECHANISM ROTO m gr/m 03 gr/m ΠΡΟΦΙΛ ΓΙΑ ΜΗΧ/ΜΟ SIEGENIA PROFILE FOR MECHANISM SIEGENIA m gr/m 73 gr/m ΠΡΟΦΙΛ ΓΙΑ ΜΗΧ/ΜΟ ROTO PROFILE FOR MECHANISM ROTO 5 m ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles)

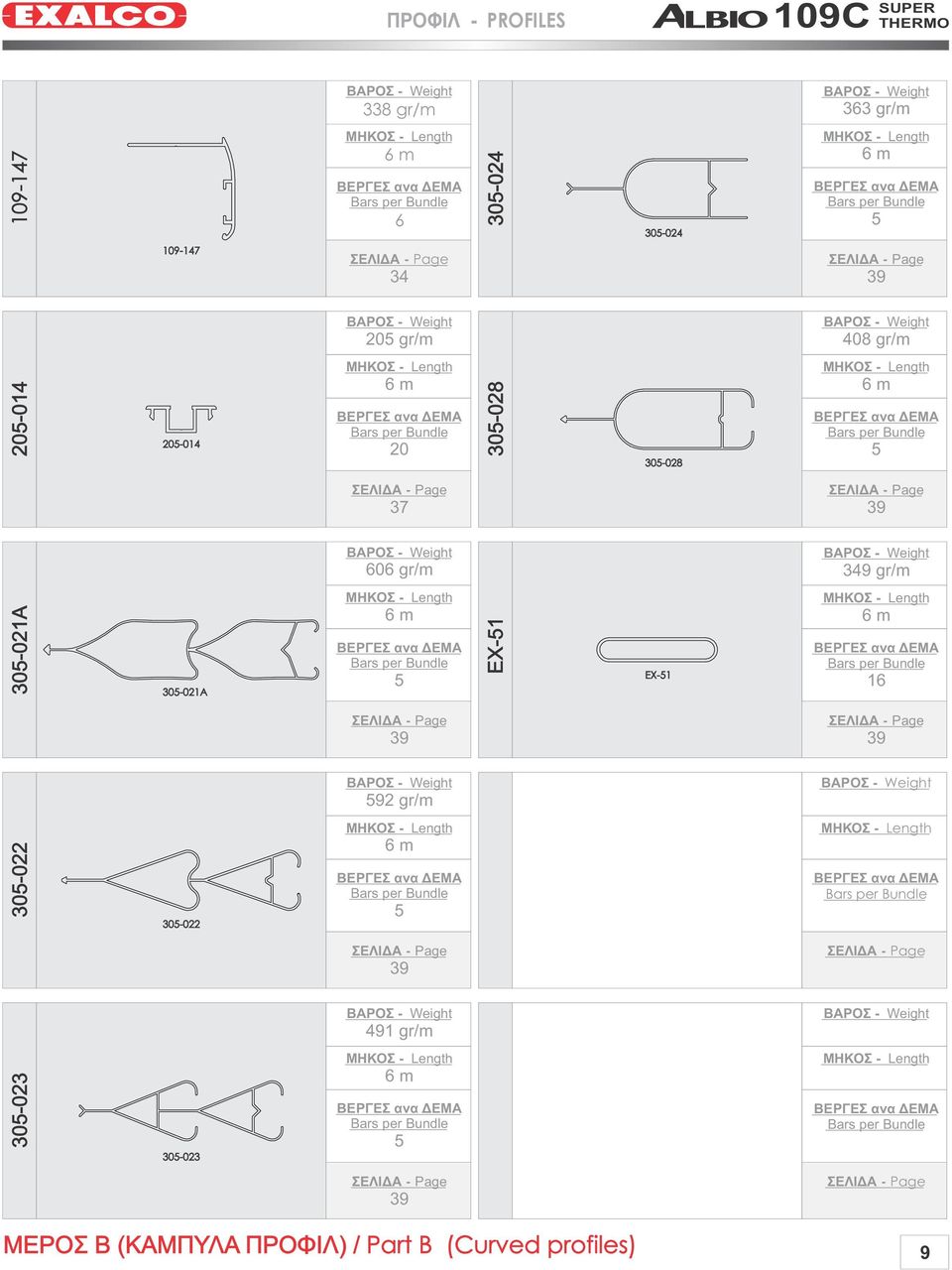

9 ΠΡΟΦΙΛ - PROFILES 109C SUPER 338 gr/m 363 gr/m gr/m 08 gr/m gr/m 39 gr/m A A 5 EX-51 EX gr/m gr/m ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) 9

10 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Α / Part A ΙΣΙΑ ΠΡΟΦΙΛ / Flat profiles 10

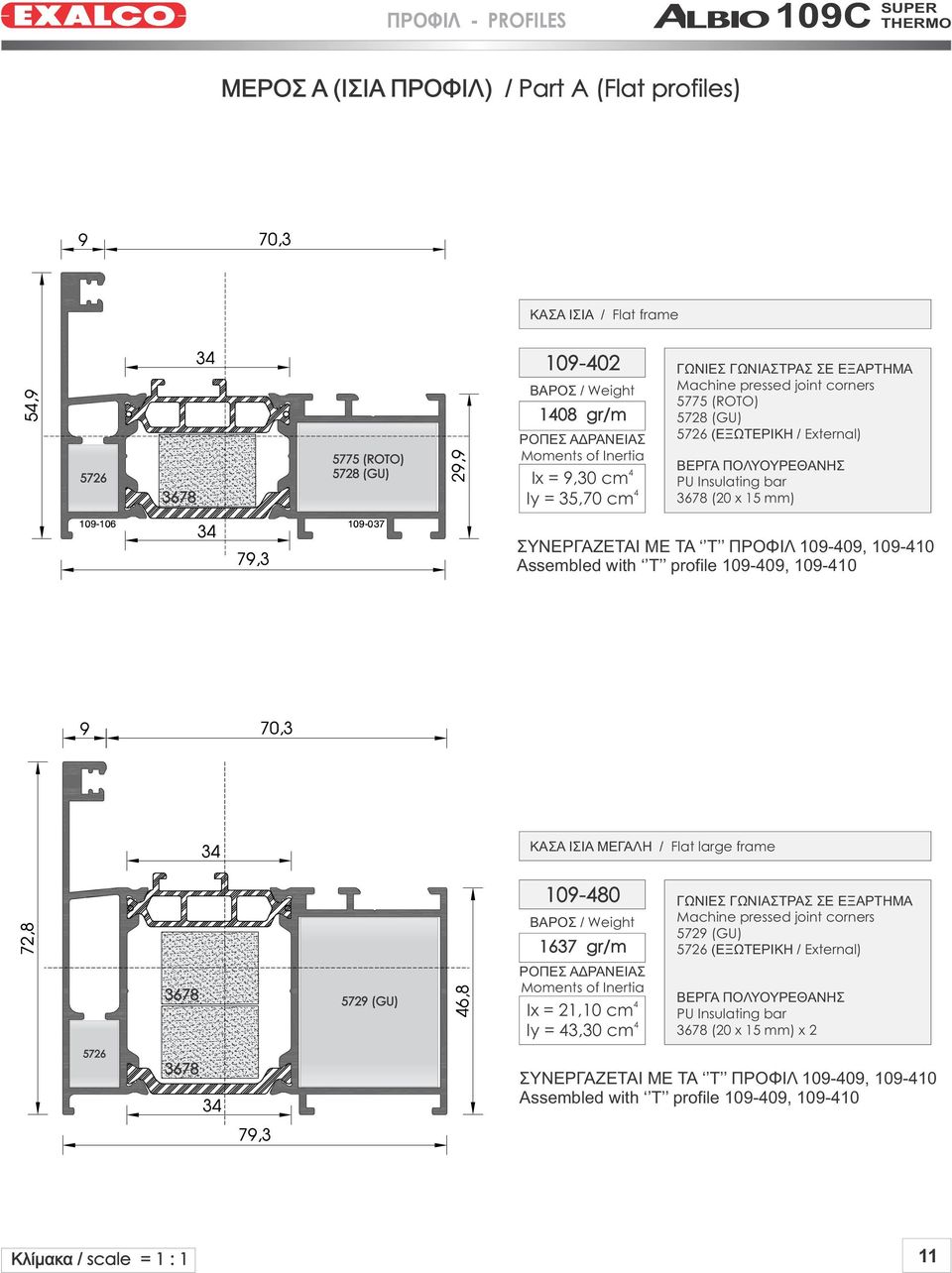

11 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) ΚΑΣΑ ΙΣΙΑ / Flat frame (ROTO) 5728 (GU) gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 9,30 cm Iy = 35,70 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5775 (ROTO) 5728 (GU) 5726 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , ΚΑΣΑ ΙΣΙΑ ΜΕΓΑΛΗ / Flat large frame 5729 (GU) gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 21,10 cm Iy = 3,30 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5729 (GU) 5726 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) x ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , Κλίμακα / scale = 1 : 1 11

12 109C SUPER ΠΡΟΦΙΛ - PROFILES ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE ΚΑΣΑ ΙΣΙΑ ΜΕΓΑΛΗ / Flat large frame 5729 (GU) gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 21,60 cm Iy =,10 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5729 (GU) 5726 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) x ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , Κλίμακα / scale = 1 : 1

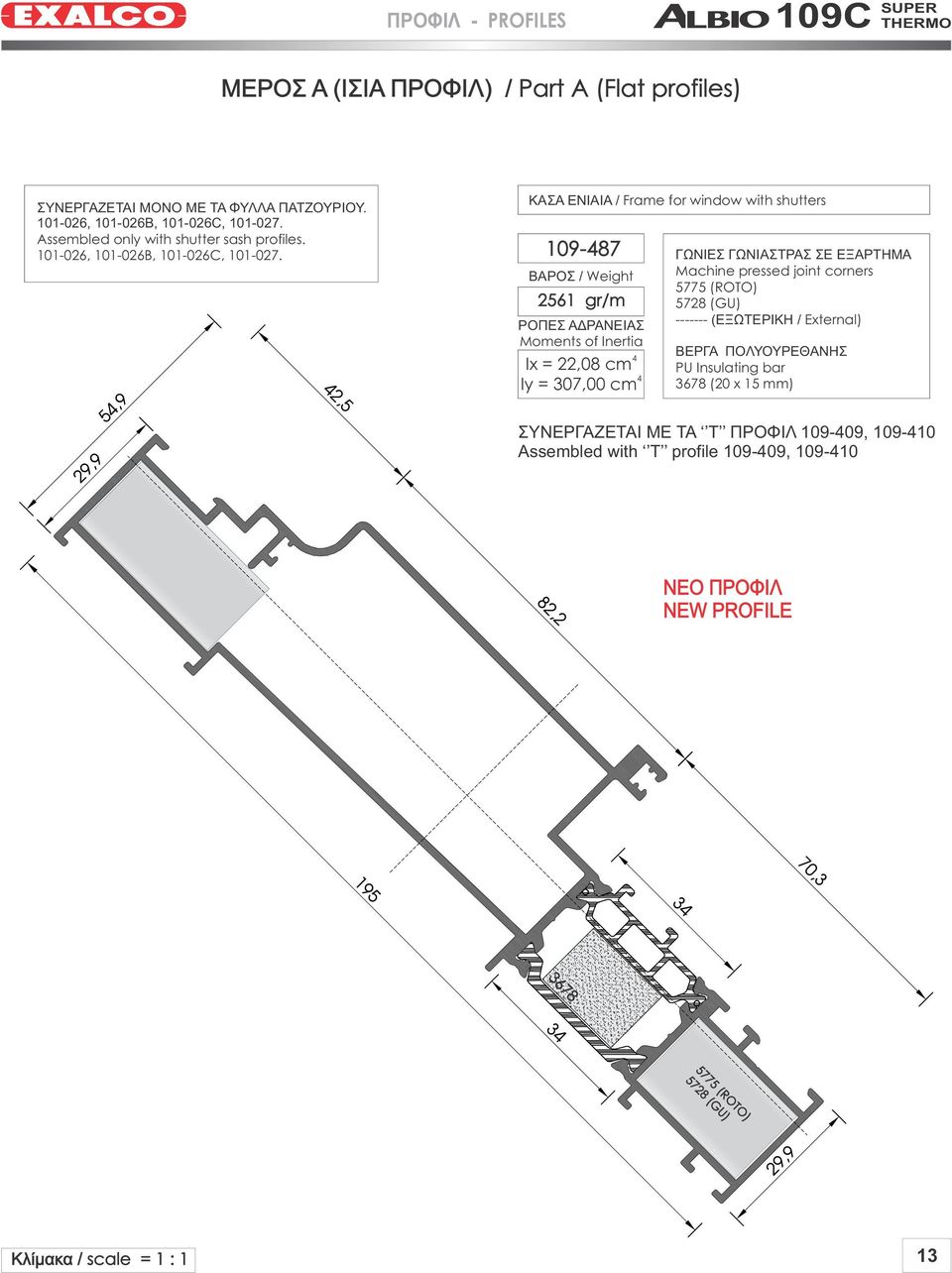

13 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΟΝΟ ΜΕ ΤΑ ΦΥΛΛΑ ΠΑΤΖΟΥΡΙΟΥ , Β, C, Assembled only with shutter sash profiles , B, C, ΚΑΣΑ ΕΝΙΑΙΑ / Frame for window with shutters gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 22,08 cm Iy = 307,00 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5775 (ROTO) 5728 (GU) (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE 5775 (ROTO) 5728 (GU) Κλίμακα / scale = 1 : 1 13

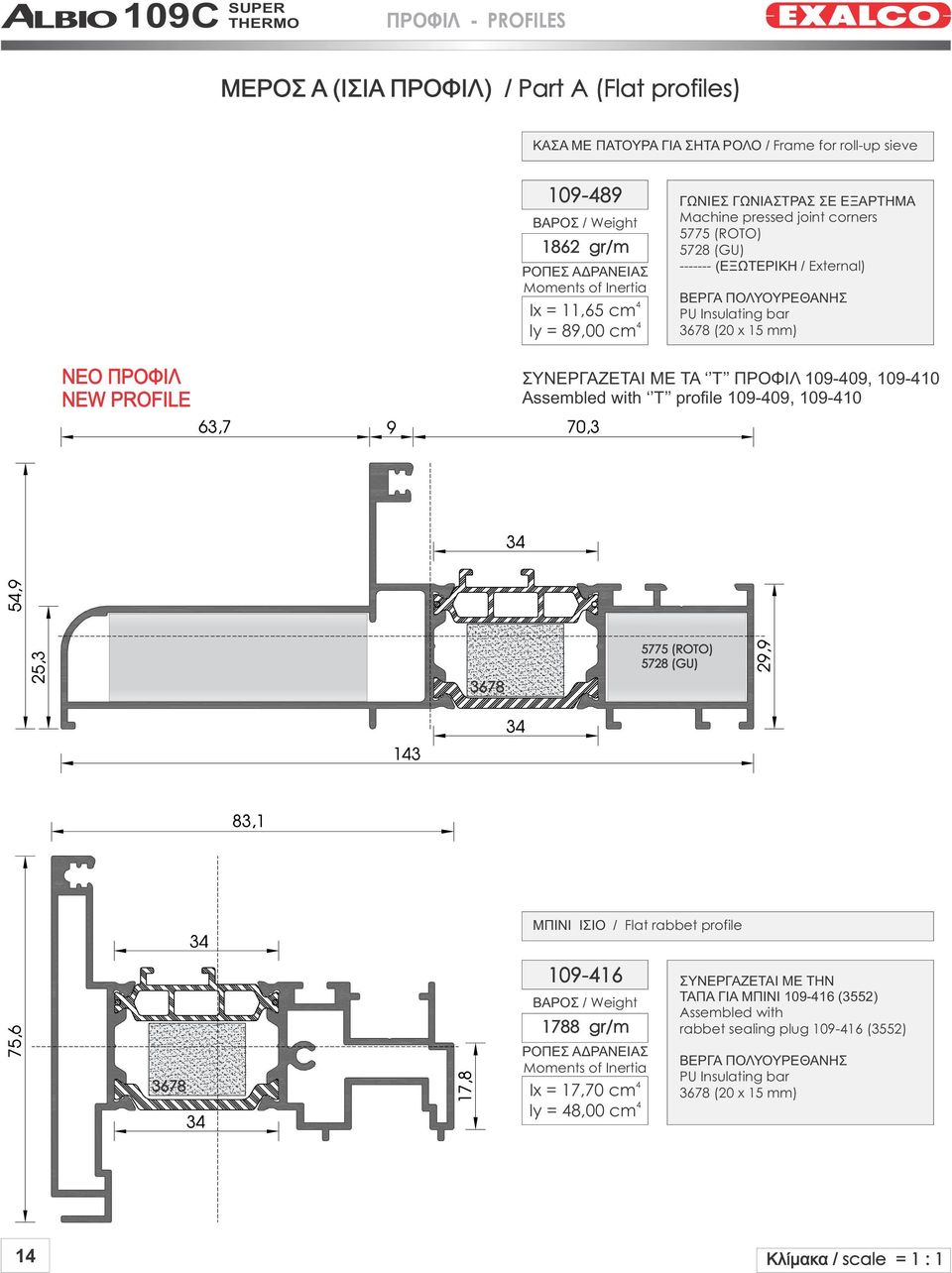

14 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) ΚΑΣΑ ΜΕ ΠΑΤΟΥΡΑ ΓΙΑ ΣΗΤΑ ΡΟΛΟ / Frame for roll-up sieve gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 11,65 cm Iy = 89,00 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5775 (ROTO) 5728 (GU) (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , (ROTO) 5728 (GU) ΜΠΙΝΙ ΙΣΙΟ / Flat rabbet profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 17,70 cm Iy = 8,00 cm ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ (3552) Assembled with rabbet sealing plug (3552) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) 1 Κλίμακα / scale = 1 : 1

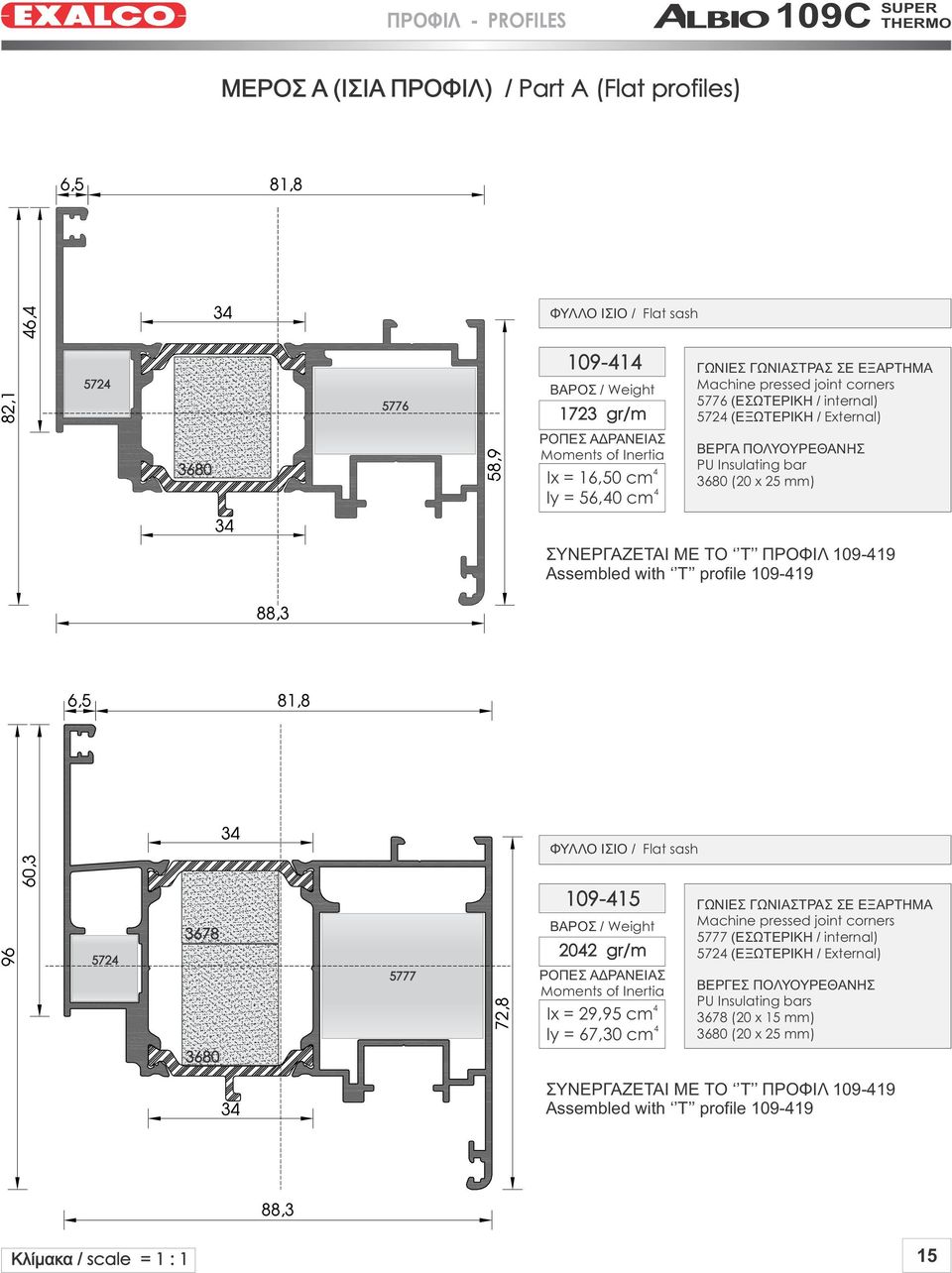

15 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) ΦΥΛΛΟ ΙΣΙΟ / Flat sash gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 16,50 cm Iy = 56,0 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5776 (ΕΣΩΤΕΡΙΚΗ / internal) 572 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3680 (20 x 25 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤO Τ ΠΡΟΦΙΛ Assembled with T profile ΦΥΛΛΟ ΙΣΙΟ / Flat sash gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 29,95 cm Iy = 67,30 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5777 (ΕΣΩΤΕΡΙΚΗ / internal) 572 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΕΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bars (20 x 15 mm) 3680 (20 x 25 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤO Τ ΠΡΟΦΙΛ Assembled with T profile Κλίμακα / scale = 1 : 1 15

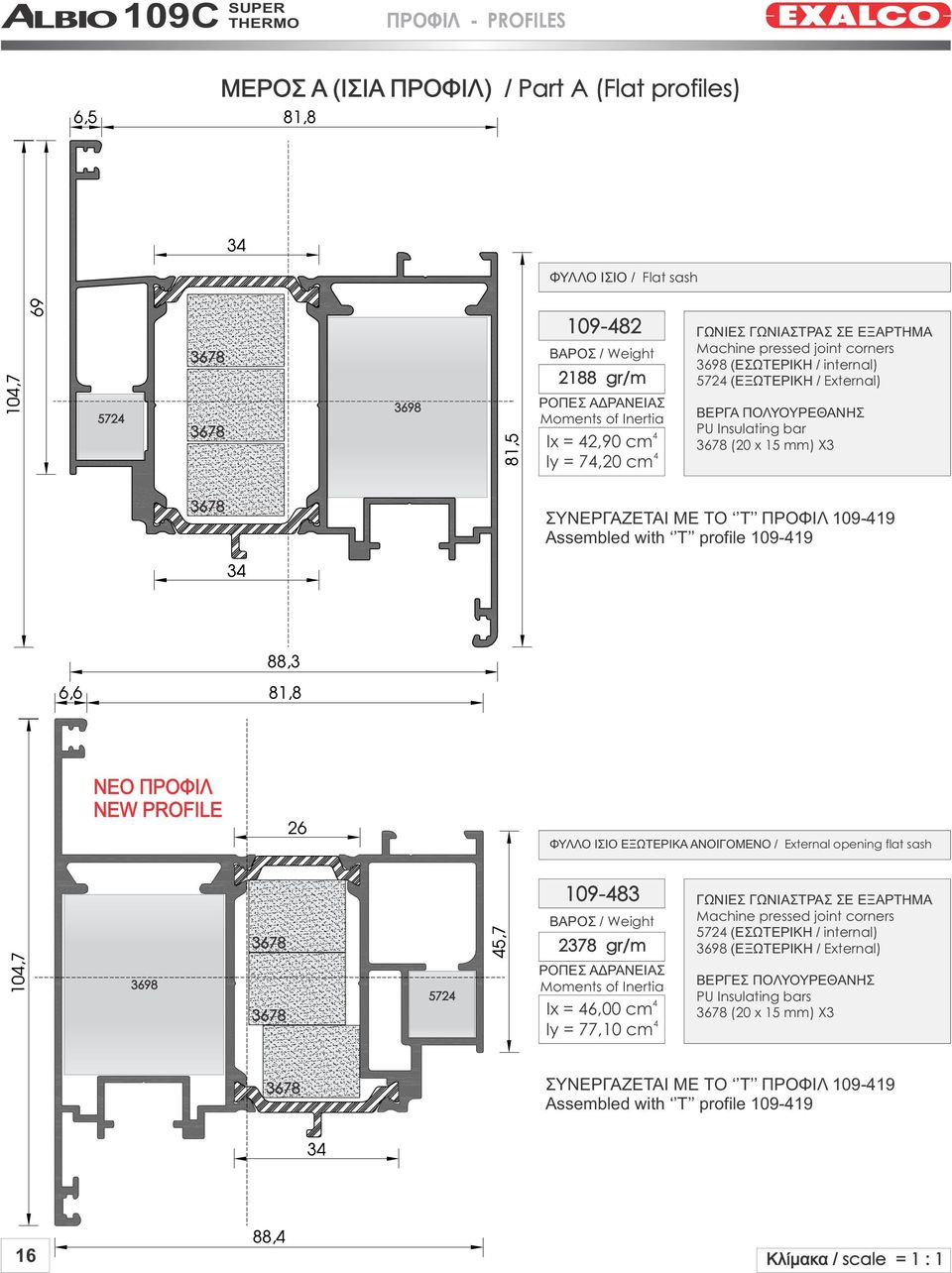

16 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) ΦΥΛΛΟ ΙΣΙΟ / Flat sash gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 2,90 cm Iy = 7,20 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 3698 (ΕΣΩΤΕΡΙΚΗ / internal) 572 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) X3 ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤO Τ ΠΡΟΦΙΛ Assembled with T profile ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE ΦΥΛΛΟ ΙΣΙΟ ΕΞΩΤΕΡΙΚΑ ΑΝΟΙΓΟΜΕΝΟ / External opening flat sash gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 6,00 cm Iy = 77,10 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 572 (ΕΣΩΤΕΡΙΚΗ / internal) 3698 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΕΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bars (20 x 15 mm) X3 ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤO Τ ΠΡΟΦΙΛ Assembled with T profile Κλίμακα / scale = 1 : 1

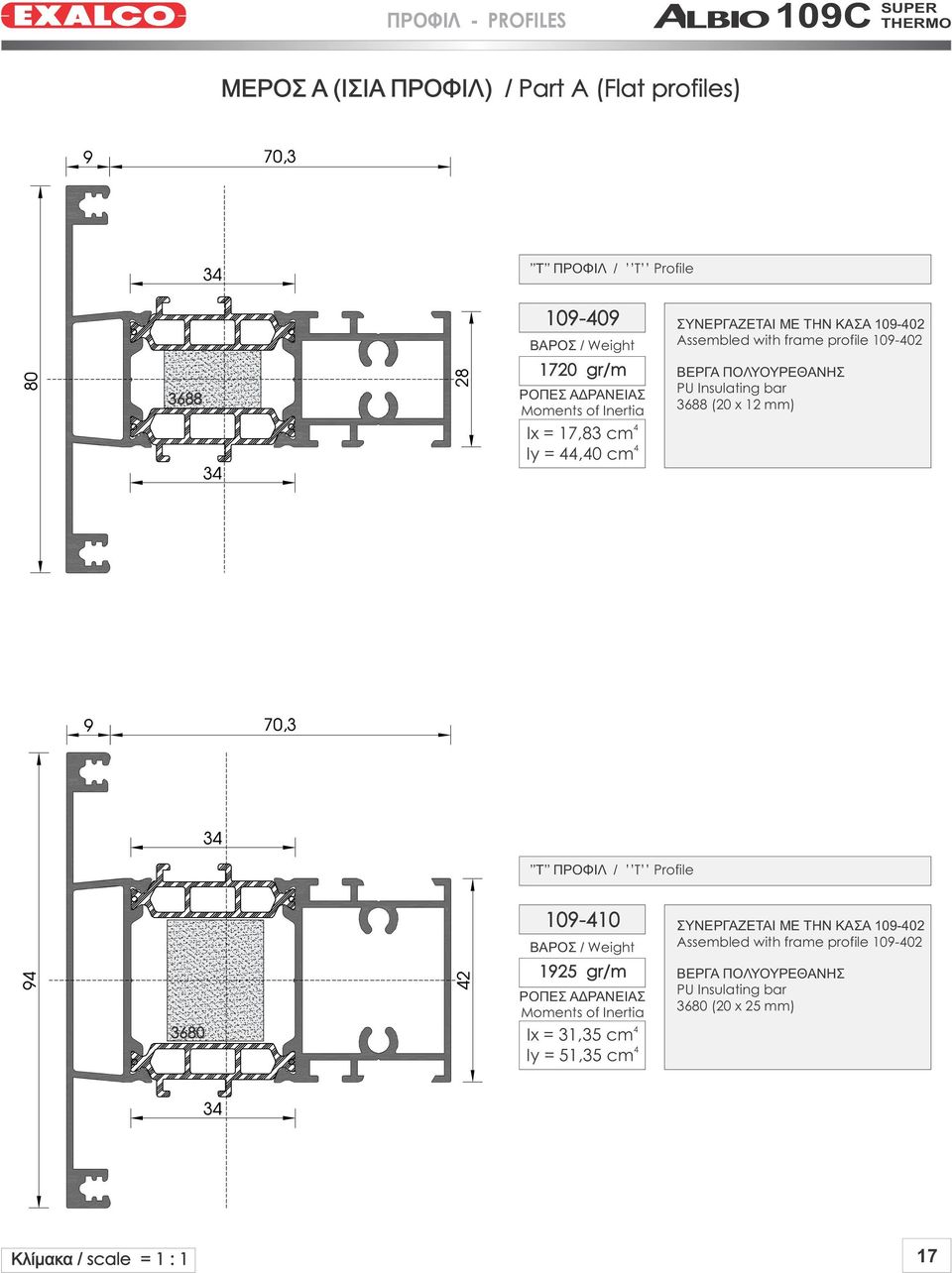

17 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) Τ ΠΡΟΦΙΛ / T Profile gr/m 3688 ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 17,83 cm Iy =,0 cm ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΚΑΣΑ Assembled with frame profile ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3688 (20 x 12 mm) Τ ΠΡΟΦΙΛ / T Profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 31,35 cm Iy = 51,35 cm ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΚΑΣΑ Assembled with frame profile ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3680 (20 x 25 mm) Κλίμακα / scale = 1 : 1 17

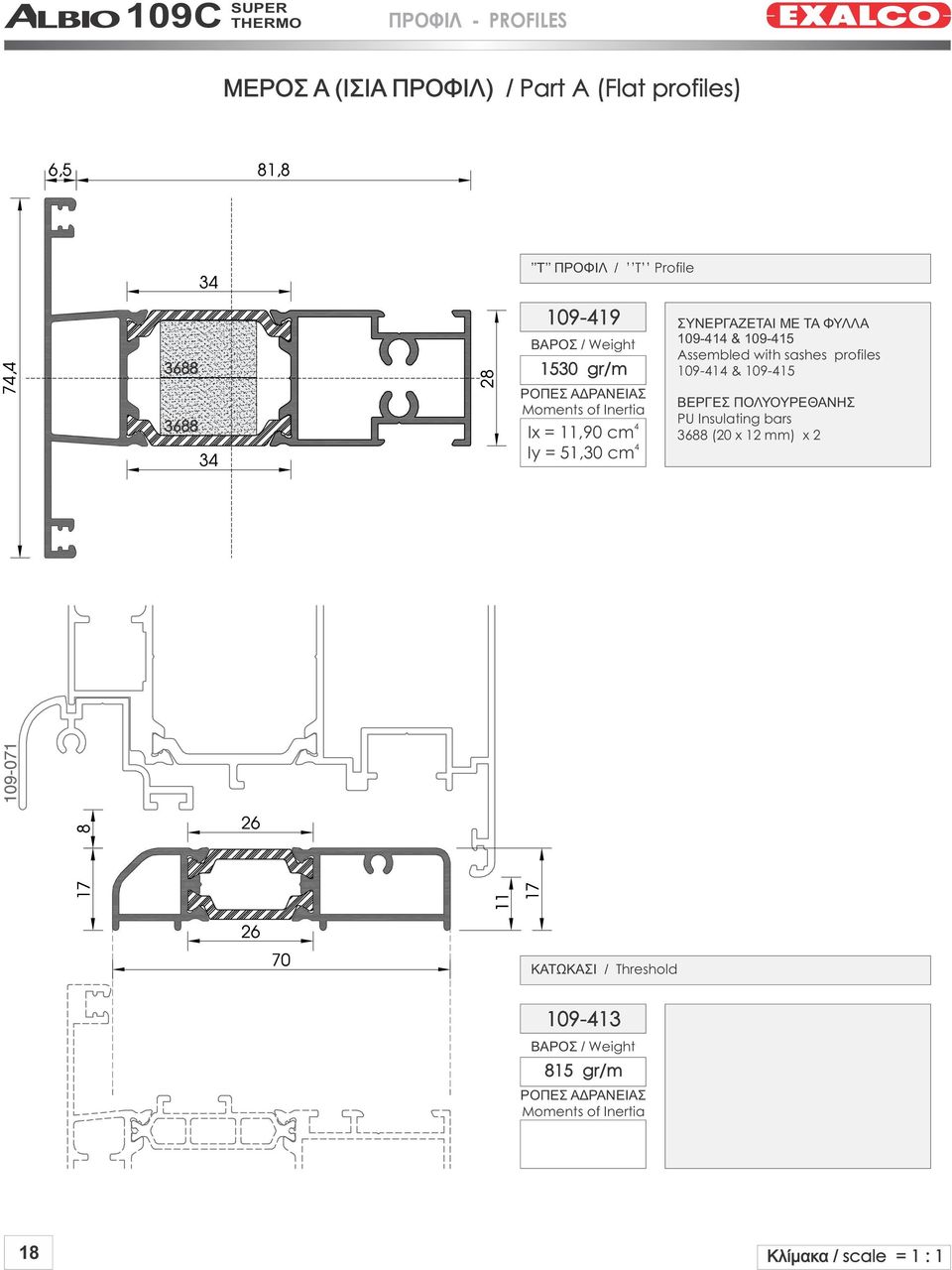

18 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) Τ ΠΡΟΦΙΛ / T Profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 11,90 cm Iy = 51,30 cm ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ ΦΥΛΛΑ & Assembled with sashes profiles & ΒΕΡΓΕΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bars 3688 (20 x 12 mm) x 2 ΚΑΤΩΚΑΣΙ / Threshold gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia 18 Κλίμακα / scale = 1 : 1

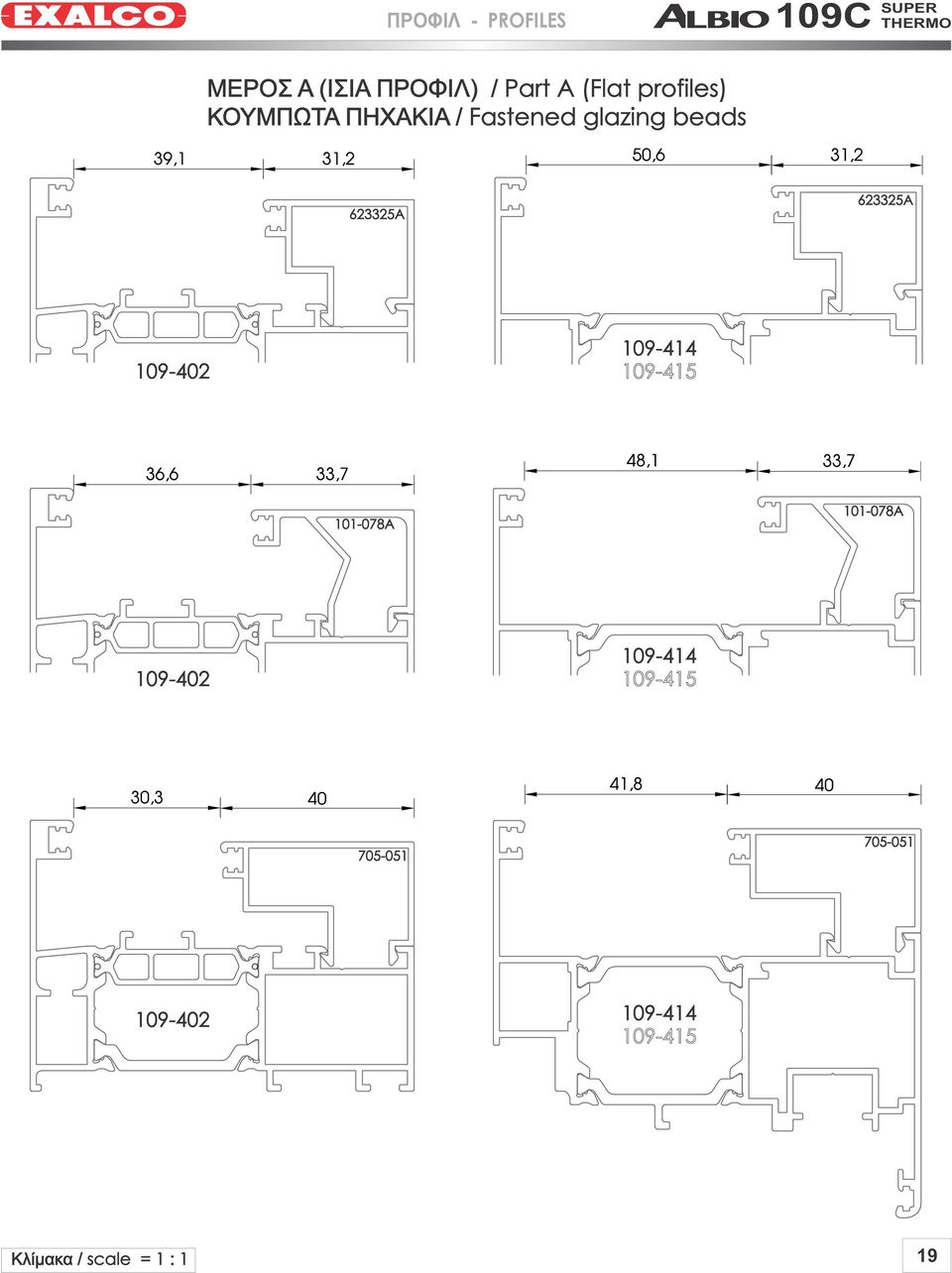

19 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) ΚΟΥΜΠΩΤΑ ΠΗΧΑΚΙΑ / Fastened glazing beads A A A A Κλίμακα / scale = 1 : 1 19

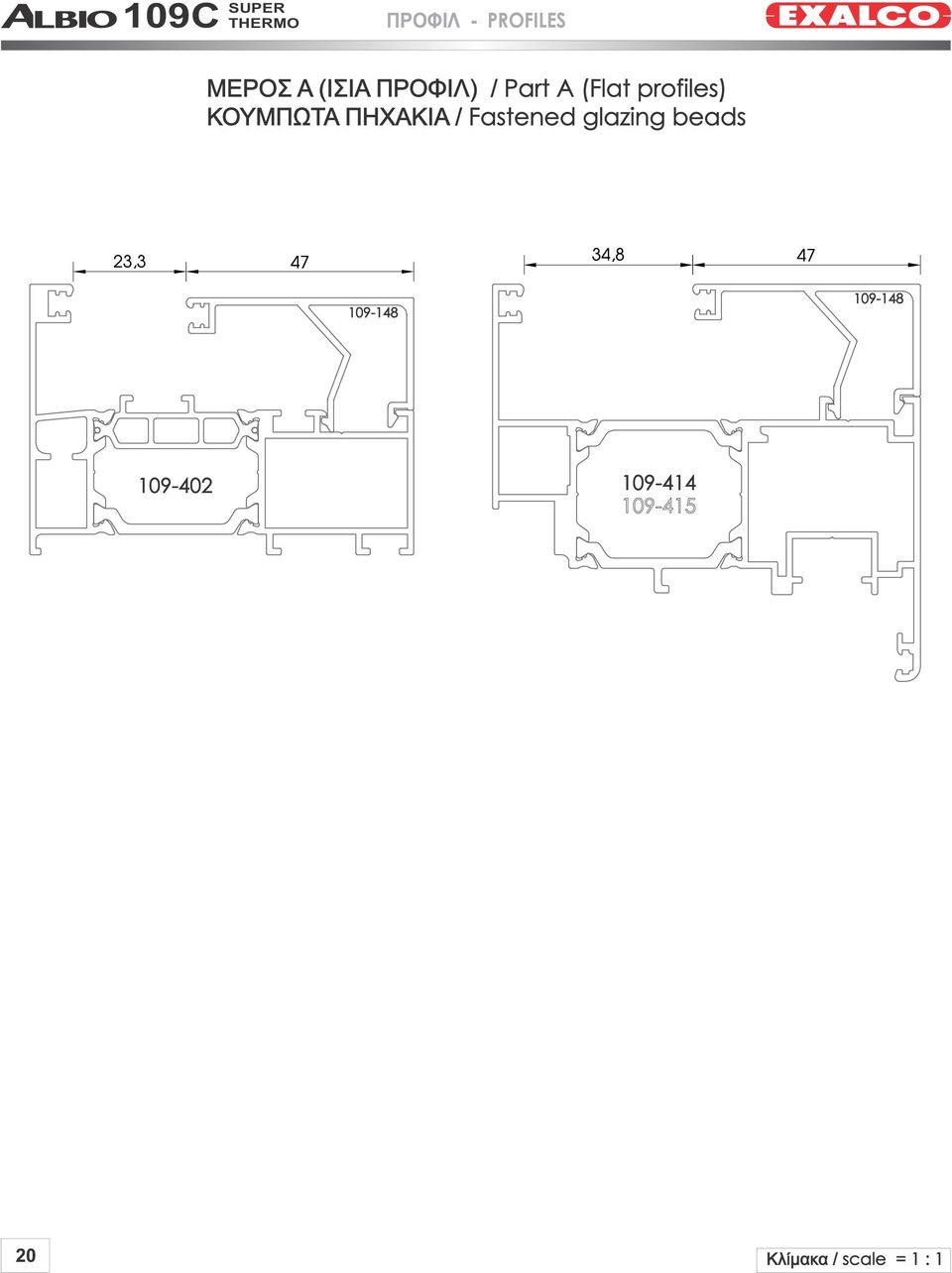

20 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Α (ΙΣΙΑ ΠΡΟΦΙΛ) / Part A (Flat profiles) ΚΟΥΜΠΩΤΑ ΠΗΧΑΚΙΑ / Fastened glazing beads Κλίμακα / scale = 1 : 1

21 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Β / Part B ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ / Curved profiles 21

22 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) ΚΑΣΑ ΚΑΜΠΥΛΗ / Curved frame (ROTO) 5728 (GU) gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 8,0 cm Iy = 36,70 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5775 (ROTO) 5728 (GU) 572 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , ΚΑΣΑ ΚΑΜΠΥΛΗ ΜΕΓΑΛΗ / Curved large frame (GU) gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 19,0 cm Iy =,60 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5729 (GU) 572 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) x 2 ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , Κλίμακα / scale = 1 : 1

23 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) ΚΑΣΑ ΚΑΜΠΥΛΗ / Curved frame gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 12,20 cm Iy = 65,10 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5775 (ROTO) 5728 (GU) 102 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , , , Assembled with T profile , , , (ROTO) 5728 (GU) ΚΑΣΑ ΚΑΜΠΥΛΗ / Curved frame gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 15,10 cm Iy = 92,20 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5775 (ROTO) 5728 (GU) (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , , , Assembled with T profile , , , (ROTO) 5728 (GU) Κλίμακα / scale = 1 : 1 23

24 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΟΝΟ ΜΕ ΤΑ ΦΥΛΛΑ ΠΑΤΖΟΥΡΙΟΥ , Β, C, Assembled only with shutter sash profiles , B, C, ΚΑΣΑ ΕΝΙΑΙΑ / Frame for window with shutters gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 20,20 cm Iy = 308,10 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5775 (ROTO) 5728 (GU) (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , (ROTO) 5728 (GU) 2 Κλίμακα / scale = 1 : 1

25 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) ΚΑΣΑ ΜΕ ΠΑΤΟΥΡΑ ΓΙΑ ΣΗΤΑ ΡΟΛΟ / Frame for roll-up sieve gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 8,90 cm Iy = 100,50 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5775 (ROTO) 5728 (GU) (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , Assembled with T profile , (ROTO) 5728 (GU) ΜΠΙΝΙ ΚΑΜΠΥΛΟ / Curved rabbet profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 1,80 cm Iy = 6,20 cm ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ (3553) Assembled with rabbet sealing plug (3553) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar (20 x 15 mm) Κλίμακα / scale = 1 : 1 25

26 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) ΦΥΛΛΟ ΚΑΜΠΥΛΟ / Curved sash gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 17,8 cm Iy = 50,51 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5776 (ΕΣΩΤΕΡΙΚΗ / internal) 5725 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3680 (20 x 25 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , , Assembled with T profile , , ΦΥΛΛΟ ΚΑΜΠΥΛΟ ΜΕΓΑΛΟ / Curved sash large gr/m 5726 ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix =,00 cm Iy = 68,30 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 3698 (ΕΣΩΤΕΡΙΚΗ / internal) 5726 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΕΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bars 3680 (20 x 25 mm) x 2 ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ Τ ΠΡΟΦΙΛ , , Assembled with T profile , , Κλίμακα / scale = 1 : 1

27 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) ΦΥΛΛΟ ΚΑΜΠΥΛΟ / Curved sash gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 17,65 cm Iy = 9,80 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 5776 (ΕΣΩΤΕΡΙΚΗ / internal) 5725 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3680 (20 x 25 mm) ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤO Τ ΠΡΟΦΙΛ Assembled with T profile ΦΥΛΛΟ ΚΑΜΠΥΛΟ ΜΕΓΑΛΟ / Curved sash large gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 3,90 cm Iy = 68,70 cm ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners 3698 (ΕΣΩΤΕΡΙΚΗ / internal) 5726 (ΕΞΩΤΕΡΙΚΗ / External) ΒΕΡΓΕΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bars 3680 (20 x 25 mm) x ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤO Τ ΠΡΟΦΙΛ Assembled with T profile Κλίμακα / scale = 1 : 1 27

28 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) Τ ΠΡΟΦΙΛ / T Profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 11,30 cm Iy = 3,20 cm ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3688 (20 x 12 mm) Τ ΠΡΟΦΙΛ / T Profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 22,00 cm Iy = 0,50 cm ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3680 (20 x 25 mm) 28 Κλίμακα / scale = 1 : 1

29 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) Τ ΠΡΟΦΙΛ / T Profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 20,70 cm Iy = 63,10 cm ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3688 (20 x 12 mm) Τ ΠΡΟΦΙΛ / T Profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 1,70 cm Iy = 1,90 cm ΒΕΡΓΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bar 3688 (20 x 12 mm) Κλίμακα / scale = 1 : 1 29

30 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) Τ ΠΡΟΦΙΛ / T Profile gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 31,20 cm Iy = 61,0 cm ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΑ ΦΥΛΛΑ & Assembled with sashes profiles & ΒΕΡΓΕΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ PU Insulating bars 3688 (20 x 12 mm) x2 ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE ΝΕΡΟΧΥΤΗΣ / Draining hole A 126 gr/m ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΤΑΠΑ ΝΕΡΟΧΥΤΗ (377) (ΖΕΥΓΟΣ) Assembled with rabbet seal plug draining hole (377) 30 Κλίμακα / scale = 1 : 1

31 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) ΝΕΡΟΧΥΤΗΣ / Draining hole gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΤΑΠΑ ΝΕΡΟΧΥΤΗ (5829) Assembled with plastic end plug (5829)) ΚΑΤΩΚΑΣΙ / Threshold gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Κλίμακα / scale = 1 : 1 31

32 109C SUPER ΠΡΟΦΙΛ - PROFILES ΜΕΡΟΣ Β (ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ) / Part B (Curved profiles) ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ / Sash B 990 gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 12,89 cm Iy = 1,3 cm ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΤΑΠΑ ΓΙΑ ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ Β (3686). Assembled with rabbet seal plug for shutter profile Β (3686) ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ Extruded aluminium joint corner 5227 (No 059) ΠΡΟΦΙΛ ΓΙΑ ΚΟΠΗ ΓΩΝΙΩΝ ΓΩΝΙΑΣΤΡΑΣ : Machine pressed joint corner profil : ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ / Sash C 963 gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia Ix = 12,60 cm Iy = 13,90 cm ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΤΑΠΑ ΓΙΑ ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ Β (3686). Assembled with rabbet seal plug for shutter profile Β (3686) ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ Extruded aluminium joint corner 5227 (No 059) ΠΡΟΦΙΛ ΓΙΑ ΚΟΠΗ ΓΩΝΙΩΝ ΓΩΝΙΑΣΤΡΑΣ : Machine pressed joint corner profil : Κλίμακα / scale = 1 : 1

33 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΑΡΜΟΚΑΛΥΠΤΡΑ / Covers ΑΡΜΟΚΑΛΥΠΤΡΟ / Cover A 26 gr/m ΑΡΜΟΚΑΛΥΠΤΡΟ / Cover gr/m ΑΡΜΟΚΑΛΥΠΤΡΟ / Cover gr/m ΑΡΜΟΚΑΛΥΠΤΡΟ / Cover gr/m Κλίμακα / scale = 1 : 1 33

34 109C SUPER ΠΡΟΦΙΛ - PROFILES ΑΡΜΟΚΑΛΥΠΤΡΑ / Covers ΑΡΜΟΚΑΛΥΠΤΡΟ / Cover ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ Suitable for window replacement 338 gr/m ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ ΕΥΘΥΓΡΑΜΜΙΣΗΣ 109 Moments of Inertia Plastic alignment square ΑΡΜΟΚΑΛΥΠΤΡΟ / Cover ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ Suitable for window replacement 03 gr/m ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ ΕΥΘΥΓΡΑΜΜΙΣΗΣ 109 Moments of Inertia Plastic alignment square Κλίμακα / scale = 1 : 1

35 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΑΡΜΟΚΑΛΥΠΤΡΑ / Covers ΑΡΜΟΚΑΛΥΠΤΡΟ / Cover gr/m ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ Moments of Inertia ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ Suitable for window replacement ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ 109 Plastic alignment square ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE ΠΡΟΦΙΛ ΕΝΩΣΗΣ ΚΑΣΑΣ ΜΕ ΚΑΣΑ / Frame coupling profile gr/m Κλίμακα / scale = 1 : 1 35

36 109C SUPER ΠΡΟΦΙΛ - PROFILES ΠΗΧΑΚΙΑ ΚΟΥΜΠΩΤΑ / Fastened glazing beads ΠΗΧΑΚΙ ΙΣΙΟ / Glazing bead flat A 350 gr/m ΠΗΧΑΚΙ ΙΣΙΟ / Glazing bead flat A 391 gr/m ΠΗΧΑΚΙ ΙΣΙΟ / Glazing bead flat gr/m 36 Κλίμακα / scale = 1 : 1

37 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΠΗΧΑΚΙΑ ΚΟΥΜΠΩΤΑ / Fastened glazing beads ΠΗΧΑΚΙ ΙΣΙΟ / Glazing bead flat gr/m ΠΗΧΑΚΙ ΙΣΙΟ / Glazing bead flat gr/m ΠΗΧΑΚΙ ΣΤΡΟΓΓΥΛΟ / Glazing bead Curved A 373 gr/m ΚΟΥΜΠΩΜΑ ΓΙΑ ΟΒΑΛΙΝΑ EX - 51 / Clip for fixed louver EX Κλίμακα / scale = 1 : gr/m 37

38 109C SUPER ΠΡΟΦΙΛ - PROFILES ΠΗΧΑΚΙΑ ΚΟΥΜΠΩΤΑ / Fastened glazing beads A A A A Κλίμακα / scale = 1 : 1

39 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ / Fixed louver ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ / Fixed louver ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ / Fixed louver A 606 gr/m gr/m gr/m ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ / Fixed louver ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ / Fixed louver ΦΥΛΛΑΡΑΚΙ ΟΒΑΛΙΝΑ / Fixed louver gr/m gr/m EX gr/m Κλίμακα / scale = 1 : 1 39

40 109C SUPER ΠΡΟΦΙΛ - PROFILES ΠΡΟΦΙΛ ΓΙΑ ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΜΗΧΑΝΙΣΜΟΥ ROTO Machine-pressed joint corners profiles for Roto mechanism. (Roto) gr/m ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corner: (5775) (Roto) gr/m ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corners: (150) 0 Κλίμακα / scale = 1 : 1

41 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΠΡΟΦΙΛ ΓΙΑ ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΜΗΧΑΝΙΣΜΟΥ GU Machine-pressed joint corners profiles for GU mechanism. (GU) gr/m ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corner: (5728) (GU) gr/m ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corner: (5729) Κλίμακα / scale = 1 : 1 1

42 109C SUPER ΠΡΟΦΙΛ - PROFILES ΠΡΟΦΙΛ ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ ΜΗΧΑΝΙΣΜΟΥ SIEGENIA Machine-pressed joint corner profile for SIEGENIA mechanism. (SIEGENIA) gr/m ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corner: (120) 2 Κλίμακα / scale = 1 : 1

43 ΠΡΟΦΙΛ - PROFILES 109C SUPER ΠΡΟΦΙΛ ΓΙΑ ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΦΥΛΛΩΝ Machine-pressed joint corners profiles for sashes gr/m gr/m ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corner: (5776) ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corner: (5777) gr/m ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corners: gr/m (572) (5725) (5726) ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ: For machine pressed joint corner: (3698) Κλίμακα / scale = 1 : 1 3

44 ΤΟΜΕΣ - SECTIONS 109C SUPER

45 109C SUPER ΤΟΜΕΣ - SECTIONS ΜΕΡΟΣ Α / Part A ΙΣΙΑ ΠΡΟΦΙΛ / Flat profiles ΤΟΜΕΣ / SECTIONS 5

46 ΤΟΜΕΣ - SECTIONS 109C SUPER ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ Double-sash tilt & turn window Κλίμακα / scale = 1 : 1

47 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ Double-sash tilt & turn window Κλίμακα / scale = 1 : 1 7

48 ΤΟΜΕΣ - SECTIONS 109C SUPER ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ Double-sash tilt & turn window Κλίμακα / scale = 1 : 1

49 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ Single-sash door. Κλίμακα / scale = 1 : 1 9

50 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ Single-sash door Κλίμακα / scale = 1 : 1

51 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ ΜΕ ΣΤΑΘΕΡΟ ΦΕΓΓΙΤΗ Double opening window with fixed skylight Κλίμακα / scale = 1 : 1 51

52 109C SUPER ΤΟΜΕΣ - SECTIONS ΣΤΑΘΕΡΑ ΠΑΡΑΘΥΡΟ Fixed windows 7. 7,7a a Κλίμακα / scale = 1 : 1

53 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ Single-sash door Κλίμακα / scale = 1 : 1 53

54 109C SUPER ΤΟΜΕΣ - SECTIONS ΜΕΡΟΣ Β / Part B ΚΑΜΠΥΛΑ ΠΡΟΦΙΛ / Curved profiles ΤΟΜΕΣ / SECTIONS 5

55 ΤΟΜΕΣ - SECTIONS 109C SUPER ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ Double-sash tilt & turn window Κλίμακα / scale = 1 : 1 55

56 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ Double-sash tilt & turn window Κλίμακα / scale = 1 : 1

57 ΤΟΜΕΣ - SECTIONS 109C SUPER ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ Double-sash tilt & turn window Κλίμακα / scale = 1 : 1 57

58 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ Single-sash door Κλίμακα / scale = 1 : 1

59 ΤΟΜΕΣ - SECTIONS 109C SUPER ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ Single-sash door Κλίμακα / scale = 1 : 1 59

60 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ ΜΕ ΣΤΑΘΕΡΟ ΦΕΓΓΙΤΗ Double opening window with fixed skylight Κλίμακα / scale = 1 : 1

61 ΤΟΜΕΣ - SECTIONS 109C SUPER ΣΤΑΘΕΡΑ ΠΑΡΑΘΥΡΟ Fixed windows Κλίμακα / scale = 1 : 1 61

62 109C SUPER ΤΟΜΕΣ - SECTIONS ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ Single-sash door Κλίμακα / scale = 1 : 1

63 ΕΞΑΡΤΗΜΑΤΑ - ACCESSORIES 109C SUPER 5775 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Για μηχ/μο Roto Extruded aluminium press corner For Roto Mechanism 28, mm 5728 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Για μηχ/μο GU Extruded aluminium press corner For GU Mechanism 28, mm 120 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Για μηχ/μο SIEGENIA Extruded aluminium press corner For SIEGENIA Mechanism 28, mm ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Extruded aluminium press corner Για μηχ/μο GU Κάσες , , For GU Mechanism Frames , , , mm 572 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Extruded aluminium press corner For profiles: 109-1, , , , ,1 mm 5725 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Extruded aluminium press corner For profiles: , , , ,1 mm 63

64 109C SUPER ΕΞΑΡΤΗΜΑΤΑ - ACCESSORIES 5726 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Extruded aluminium press corner For profiles:109-02, , , , , ,5 mm 102 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Extruded aluminium press corner ,2 mm 5776 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Extruded aluminium press corner ,2 mm 5777 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Extruded aluminium press corner ,2 mm 3698 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Extruded aluminium press corner ,9 mm 5255 ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΚΑΣΑΣ 219 Steel join corner 219 6

65 ΕΞΑΡΤΗΜΑΤΑ - ACCESSORIES 109C SUPER 5227 ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ 059 Extruded aluminium joint corner No ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ INOX No 101 INOX alignment square No ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ 109 Plastic alignment square ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ Rabbet sealing plug ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ Rabbet sealing plug ΤΑΠΑ ΝΕΡΟΧΥΤΗ Plastic plug for profile

66 SUPER 109 C ΕΞΑΡΤΗΜΑΤΑ - ACCESSORIES 377 ΤΑΠΕΣ ΝΕΡΟΧΥΤΗ (ΖΕΥΓΟΣ) ΓΙΑ ΠΡΟΦΙΛ Plastic plugs for draining profile (set) FOR PROFILE ΝΕΡΟΧΥΤΗΣ ΠΛΑΣΤΙΚΟΣ Plastic cover for draining hole 3686 ΤΑΠΑ ΓΙΑ ΦΥΛΛΟ ΠΑΝΤΖΟΥΡΙΟΥ No Β Plastic plug for shutter profile No B 5018 ΠΛΑΣΤΙΚΑ ΠΕΡΣΙΔΑΣ ΑΡΙΣΤΕΡΑ-ΔΕΞΙΑ Plastic plugs for blinds Left - Right ΜΑΣΚΟΥΛΟ ΜΕΝΤΕΣΕΣ ΛΕΥΚΟΣ - ΜΑΥΡΟΣ 10 cm 1 cm 18 cm Pivot-type Hinge White - Black 10 cm 1 cm 18 cm ΜΑΣΚΟΥΛΟ ALBIO Νο 9 Νο 13 Νο 15 Pivot-type Hinge Albio No 9 No 13 No 15 66

67 ΕΞΑΡΤΗΜΑΤΑ - ACCESSORIES 109C SUPER ΑΕΡΟΠΛΑΝΑΚΙ ΑΛΟΥΜΙΝΙΟΥ Aluminium latch for transom ΛΕΥΚΟ ΜΑΥΡΟ White Black ΓΩΝΙΑ 183 / 169 ΓΙΑ ΠΗΧΑΚΙ και ΛΕΥΚΗ ΑΝΟΔΙΩΜΕΝΗ ΛΕΥΚΗ Aluminium corner 183 / 169 for glazing bead and White Anodised white 5319 ΚΛΙΠ ΓΙΑ ΠΗΧΑΚΙ Glazing bead clip ΚΛΕΙΔΑΡΙΑ Lock mm 30 mm mm 35 mm ΚΥΛΙΝΔΡΟΣ Cylinder mm 70 mm mm 80 mm 577 9m 9m ΚΛΕΙΔΑΡΙΑ ΜΕ ΜΠΙΛΙΑ Roller lock mm 30 mm mm 35 mm 67

68 SUPER 109 C ΕΞΑΡΤΗΜΑΤΑ - ACCESSORIES 558 ΚΛΕΙΔΑΡΙΑ ΑΣΦΑΛΕΙΑΣ ΤΡΙΩΝ ΣΗΜΕΙΩΝ 3-point safety lock 582 ΑΝΤΙΚΡΥΣΜΑΤΑ ΤΡΙΩΝ ΣΗΜΕΙΩΝ 3-point safety lock accessories 5800 ΛΑΣΤΙΧΟ ΚΕΝΤΡΙΚΟ Νο 90 A (EPDM) Central gasket Νο 90 A (EPDM) 500 ΛΑΣΤΙΧΟ ΣΤΗΡΙΞΗΣ ΤΖΑΜΙΟΥ Νο 2 (EPDM) Glazing gasket Νο 2 (EPDM) 500 ΛΑΣΤΙΧΟ ΣΤΗΡΙΞΗΣ ΤΖΑΜΙΟΥ Νο 3 (EPDM) Glazing gasket Νο 3 (EPDM) 500 ΛΑΣΤΙΧΟ ΣΤΗΡΙΞΗΣ ΤΖΑΜΙΟΥ Νο 3A (EPDM) Glazing gasket Νο 3A (EPDM) 5119 ΛΑΣΤΙΧΟ Νο (EPDM) Gasket Νο (EPDM) 68

69 ΕΞΑΡΤΗΜΑΤΑ - ACCESSORIES 109C SUPER 5577 ΛΑΣΤΙΧΟ Νο 70C (EPDM) Gasket Νο 70C (EPDM) ΒΟΥΡΤΣΑΚΙ 5155 Strip brush No 7 ΣΤΕΓΑΝΩΣΗΣ Νο 7 ΘΕΡΜΟΜΟΝΩΤΙΚΗ ΒΕΡΓΑ (2m) (20 X 15 mm) High insulating bar (2m) (20 X 15 mm) 3680 ΘΕΡΜΟΜΟΝΩΤΙΚΗ ΒΕΡΓΑ (2m) (20 X 25 mm) High insulating bar (2m) (20 X 25 mm) ΘΕΡΜΟΜΟΝΩΤΙΚΗ ΒΕΡΓΑ (2m) (12 X 20 mm) High insulating bar (2m) (12 X 20 mm) ΘΕΡΜΟΜΟΝΩΤΙΚΗ ΒΕΡΓΑ (2m) (12 X 25 mm) High insulating bar (2m) (12 X 25 mm)

70 109C SUPER ΚΟΠΕΣ - CUTTINGS ΜΕΤΡΑ ΚΟΠΗΣ (ΕΣΩΤΕΡΙΚΑ) CUTTING DIMENSIONS (INNER) ΠΑΡΑΘΥΡΟ ΜΟΝΟΦΥΛΛΟ Single - sash window ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΟΥ ΥΨΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ και προσθέτουμε 10 mm. ΠΛΑΤΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ και προσθέτουμε 10 mm. SASH CUTTING INSTRUCTIONS HEIGHT: Measure the inner frame distance and add 10 mm. WIDTH: Measure the inner frame distance and add 10 mm. ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = H + 10 mm ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash = L + 10 mm ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ Double - sash window ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΟΥ ΥΨΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ και προσθέτουμε 10 mm. ΠΛΑΤΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ, προσθέτουμε mm και διαιρούμε διά 2. SASH CUTTING INSTRUCTIONS HEIGHT: Measure the inner frame distance and add 10 mm. WIDTH: Measure the inner frame distance,add mm and then divide by 2. ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = H + 10 mm H ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash L + = mm 2 L 70

71 ΚΟΠΕΣ - CUTTINGS 109C SUPER ΜΕΤΡΑ ΚΟΠΗΣ (ΕΞΩΤΕΡΙΚΑ) CUTTING DIMENSIONS (OUTER) ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames ΠΑΡΑΘΥΡΟ ΜΟΝΟΦΥΛΛΟ Single - sash window , , , 109-3, , , , , ΥΨΟΣ ΦΥΛΛΟΥ Height of sash ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash S = H - 51 mm W = L - 51 mm ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames , ΥΨΟΣ ΦΥΛΛΟΥ Height of sash S = H - 85 mm H S ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash W = L - 85 mm ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames ΥΨΟΣ ΦΥΛΛΟΥ Height of sash S = H - 91 mm ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash W = L - 91 mm L W 71

72 109C SUPER ΚΟΠΕΣ - CUTTINGS ΜΕΤΡΑ ΚΟΠΗΣ (ΕΞΩΤΕΡΙΚΑ) CUTTING DIMENSIONS (OUTER) ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ Double - sash window , , , 109-3, , , , , ΥΨΟΣ ΦΥΛΛΟΥ Height of sash ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash S = H - 51 mm W = L mm ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames , ΥΨΟΣ ΦΥΛΛΟΥ Height of sash ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash S = H - 85 mm W = L mm H S ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames ΥΨΟΣ ΦΥΛΛΟΥ Height of sash ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash S = H - 91 mm W = L mm ΥΨΟΣ ΜΠΙΝΙ Height of Adjoining Profile S - 73 mm ΥΨΟΣ ΜΠΙΝΙ Height of Adjoining Profile S - 78 mm L w w 72

73 ΚΟΠΕΣ - CUTTINGS 109C SUPER ΜΕΤΡΑ ΚΟΠΗΣ (ΕΞΩΤΕΡΙΚΑ) CUTTING DIMENSIONS (OUTER) ΚΟΠΗ ΦΥΛΛΟΥ ΠΟΡΤΑΣ ΜΕ ΝΕΡΟΧΥΤΗ ΚΑΙ ΚΑΤΩΚΑΣΙ ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ - ΕΞΩ και αφαιρούμε 35 mm. SASH CUTTING INSTRUCTIONS WITH DRAINING HOLE AND THRESHOLD HEIGHT: Measure the outer frame distance and subtract 35 mm. ΥΨΟΣ ΦΥΛΛΟΥ Height of sash SH = HOUT - 35 mm

74 w w H 109C SUPER ΚΟΠΕΣ - CUTTINGS ΜΕΤΡΑ ΚΟΠΗΣ (ΕΞΩΤΕΡΙΚΑ) CUTTING DIMENSIONS (OUTER) ΠΑΤΖΟΥΡΙ ΔΙΦΥΛΛΟ / Double-sash shutter ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames S ΥΨΟΣ ΦΥΛΛΟΥ Height of sash S = H - 9 mm ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash W = L mm B L 7

75 H ΚΟΠΕΣ - CUTTINGS 109C SUPER ΜΕΤΡΑ ΚΟΠΗΣ (ΕΞΩΤΕΡΙΚΑ) CUTTING DIMENSIONS (OUTER) ΠΑΤΖΟΥΡΙ ΤΡΙΦΥΛΛΟ / Triple-sash shutter ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΟΥ ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ και αφαιρούμε 9 mm. ΠΛΑΤΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ, αφαιρούμε 22 mm, και διαιρούμε διά 3 ( Το μεσαίο φύλλο -0 mm). SASH CUTTING INSTRUCTIONS HEIGHT: Measure the outer frame distance and subtract 9 mm. WIDTH: Measure the outer frame distance, subtract 22 mm and then divide by 3, (from the middle sash subtract 0mm). S ΥΨΟΣ ΦΥΛΛΟΥ Height of sash S = H - 9 mm ΠΛΑΤΟΣ ΦΥΛΛΟΥ width of sash W = L mm B B W W - 0 mm L W 75

76 H 109C SUPER ΚΟΠΕΣ - CUTTINGS ΜΕΤΡΑ ΚΟΠΗΣ (ΕΞΩΤΕΡΙΚΑ) CUTTING DIMENSIONS (OUTER) ΠΑΤΖΟΥΡΙ ΤΕΤΡΑΦΥΛΛΟ / Four-sash shutter ΜΕΤΡΑ ΚΟΠΗΣ ΓΙΑ ΚΑΣΕΣ Cutting dimensions for frames ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΟΥ ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ και αφαιρούμε 9 mm. ΠΛΑΤΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ, προσθέτουμε 12 mm, και διαιρούμε διά ( Τα δυο μεσαία φύλλα -0 mm). SASH CUTTING INSTRUCTIONS HEIGHT: Measure the outer frame distance and subtract 9 mm. WIDTH: Measure the outer frame distance, add 12 mm and then divide by, (for each one of the two middle sashes subtract 0mm). S ΥΨΟΣ ΦΥΛΛΟΥ Height of sash S = H - 9 mm ΠΛΑΤΟΣ ΦΥΛΛΟΥ width of sash W = L + 12 mm B B B W W W W L 76

77 109C SUPER ΤΑΚΑΡΙΣΜΑ ΥΑΛΟΠΙΝΑΚΩΝ GLAZING APPLICATION Aa T T T T T T T T T T T T T T Aa ΣΤΑΘΕΡΟ Fixed ΑΝΟΙΓΟΜΕΝΟ Opening ΑΝΑΚΛΙΝΟΜΕΝΟ Tilt T T T T T T T T T T T T T T T T T ΠΡΟΒΑΛΛΟΜΕΝΟ Projected ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΟΡΙΖΟΝΤΙΑ Rotating horizontally ΑΝΟΙΓΟΜΕΝΟ / ΑΝΑΚΛΙΝΟΜΕΝΟ Tilt and turn T T T T T T ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΚΑΤΑΚΟΡΥΦΑ Rotating vertically 77
