THERMAL BREAK LIFT AND SLIDE SYSTEM

Transcript

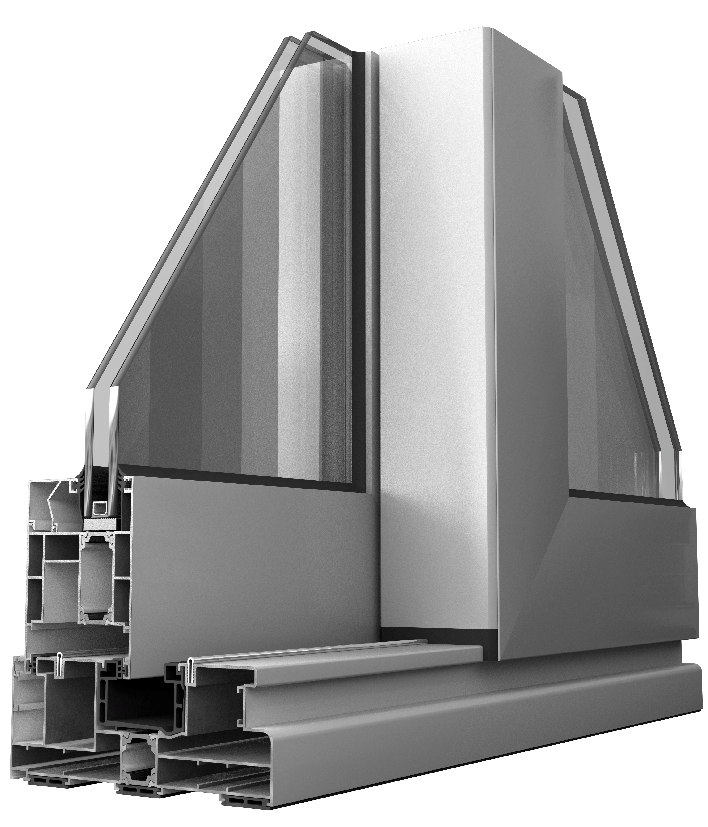

1 THERMAL BREAK LIFT AND SLIDE SYSTEM ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΡΟΜΕΝΟ ΑΝΑΣΗΚΩΜΕΝΟ ΣΥΣΤΗΜΑ Η σειρά Albio αποτελεί το τελευταίο τεχνολογικό επίτευγμα της Exalco στα συρόμενα συστήματα. Χαρακτηρίζεται από την πολυτέλεια στο σχεδιασμό με λιτές ίσες γραμμές, ενώ είναι ιδανικό για μεγάλα ανοίγματα, με προφίλ υψηλών αντοχών και ροπών αδράνειας. Παρουσιάζει κορυφαία επίδοση στη θερμομόνωση χάρη στα πολυαμίδια 20mm και 24mm και στις πολυθάλαμες θερμομονωτικές προσθήκες. Η στεγανότητα εξασφαλίζεται από λάστιχα EPDM καθώς και από τον ειδικό ανασηκώμενο-συρόμενο (Hebe Shiebe) μηχανισμό κύλισης. Παράλληλα ο μηχανισμός αυτός δίνει τη δυνατότητα για υάλωση μεγάλης επιφάνειας και πάχους, αφού μπορεί να κινεί φύλλα βάρους μέχρι και 250 Kg. ΠΕΡΙΕΧΟΜΕΝΑ TABLE OF CONTENTS ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY....3 ΠΡΟΦΙΛ / PROFILES...6 ΤΥΠΟΛΟΓΙΑ / TYPOLOGY...19 ΤΟΜΕΣ / SECTIONS...21 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES...40 THERMAL BREAK LIFT AND SLIDE SYSTEM Albio is one of the latest technological achievements of Exalco in the sliding system group of products. With contemporary linear design, the system is ideal for wide opening applications, having profiles with great endurance and high moment of inertia. The system presents excellent thermal-insulation properties thanks to the 20-24mm polyamides and special multichambered PVC add-ons. Moreover, the system offers water-tightness through EPDM sealing gaskets and its special lift & slide railing mechanism. These fittings give the possibility of using large and thick glazing units, with a capacity that can reach up to 250 Kg sash weight. ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS...48 ΜΕΤΡΑ ΚΟΠΗΣ / CUTTING DIMENSIONS...58 ΠΡΕΣΑΚΙ / PRESS MACHINE

2 LICENCE Nr: 106 LICENCE Nr: QUALITY CERTIFICATES

3 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY ΠΡΟΦΙΛ PROFILES ΣΧΗΜΑ DRAWING X: 160,0 Y: 60,0 mm ΒΑΡΟΣ / ΜΗΚΟΣ WEIGHT / LENGTH ΒΕΡΓΕΣ / ΔΕΜΑ BARS / BUNDLE ΠΡΟΦΙΛ PROFILES ΣΧΗΜΑ DRAWING X: 69,3 Y: 88,4 mm ΒΑΡΟΣ / ΜΗΚΟΣ WEIGHT / LENGTH ΒΕΡΓΕΣ / ΔΕΜΑ BARS / BUNDLE 3260 gr/m m gr/m 6 m X: 72,3 Y: 34,9 mm X: 69,3 Y: 40,75 mm 648 gr/m m gr/m 6 m 4 X: 69,3 Y: 95,9 mm X: 43,4 Y: 49,3 mm gr/m 6 m gr/m 6 m X: 53,4 Y: 77,6 mm X: 94,7 Y: 69,3 mm gr/m 4,6 m gr/m 4,6 m 2 X: 124,55 Y: 60,0 mm X: 128,5 Y: 45,0 mm gr/m 6 m gr/m 6 m X: 122,55 Y: 60,0 mm X: 87,1 Y: 60,0 mm gr/m 6 m gr/m 6 m 4 X: 193,0 Y: 60,0 mm X: 170,0 Y: 69,3 mm gr/m 6 m gr/m 4,6 m X: 81,0 Y: 45,0 mm X: 14,1 Y: 46,0 mm gr/m 6 m gr/m 6 m X: 159,9 Y: 45,0 mm X: 33,7 Y: 26,1 mm gr/m 6 m A 391 gr/m 6 m ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY 3

4 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY ΠΡΟΦΙΛ PROFILES ΣΧΗΜΑ DRAWING X: 19,05 Y: 26,1 mm ΒΑΡΟΣ / ΜΗΚΟΣ WEIGHT / LENGTH ΒΕΡΓΕΣ / ΔΕΜΑ BARS / BUNDLE ΠΡΟΦΙΛ PROFILES ΣΧΗΜΑ DRAWING X: 50,0 Y: 41,4 mm ΒΑΡΟΣ / ΜΗΚΟΣ WEIGHT / LENGTH ΒΕΡΓΕΣ / ΔΕΜΑ BARS / BUNDLE A 301 gr/m 6 m gr/m ,6 m X: 19,4 Y: 26,0 mm X: 50,0 Y: 24,6 mm 283 gr/m m gr/m 6 m 4 X: 18,8 Y: 25,5 mm X: 26,0 Y: 22,1 mm gr/m 6 m gr/m 4,6 m 10 X: 28,0 Y: 26,0 mm X: 44,3 Y: 34,5 mm A 367 gr/m 6 m gr/m 4,6 m 4 X: 24,2 Y: 25,2 mm X: 96,9 Y: 38,0 mm gr/m 6 m gr/m 6 m 3 X: 24,2 Y: 26,1 mm X: 77,5 Y: 28,7 mm A ΝΕΟ / NEW 338 gr/m 6 m gr/m m X: 31,2 Y: 26,0 mm X: 114,0 Y: 24,8 mm A 350 gr/m 6 m A 606 gr/m 6 m 5 X: 33,0 Y: 11,3 mm X: 99,0 Y: 25,0 mm 179 gr/m ,6 m gr/m 6 m 5 X: 29,2 Y: 11,0 mm X: 84,5 Y: 25,0 mm 205 gr/m m gr/m 6 m 5 4 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY

5 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY ΠΡΟΦΙΛ PROFILES ΣΧΗΜΑ DRAWING X: 74,9 Y: 24,8 mm ΒΑΡΟΣ / ΜΗΚΟΣ WEIGHT / LENGTH ΒΕΡΓΕΣ / ΔΕΜΑ BARS / BUNDLE ΠΡΟΦΙΛ PROFILES ΣΧΗΜΑ DRAWING ΒΑΡΟΣ / ΜΗΚΟΣ WEIGHT / LENGTH ΒΕΡΓΕΣ / ΔΕΜΑ BARS / BUNDLE gr/m 5 6 m X: 80,0 Y: 25,0 mm gr/m 6 m 5 X: 50,0 Y: 10,0 mm EX gr/m 6 m 16 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY 5

6 ΜΟΝΟΣ ΟΔΗΓΟΣ Single Frame gr/m ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ Mechanical joint corners ΔΙΠΛΟΣ ΟΔΗΓΟΣ Double Frame gr/m ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ Mechanical joint corners Κλίμακα / scale = 1 : 1 6 ΠΡΟΦΙΛ / PROFILES

7 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ (Εσωτερικό προφίλ) Triple Frame (inner profile) gr/m ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ Mechanical joint corners ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ (Εξωτερικό προφίλ) Triple Frame (outer profile) gr/m ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ Mechanical joint corners ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ Triple Frame ΣΥΝΟΛΙΚΟ ΒΑΡΟΣ / Total weight 5097 gr/m Κλίμακα / scale = 1 : 1 ΠΡΟΦΙΛ / PROFILES 7

8 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ (ΣΗΤΑ ΕΞΩΤΕΡΙΚΑ) Triple Frame (Mosquito-net outside) gr/m ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ Mechanical joint corners Κλίμακα / scale = 1 : 1 8 ΠΡΟΦΙΛ / PROFILES

9 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ (ΣΗΤΑ ΣΤΟ ΚΕΝΤΡΟ) Triple Frame (Mosquito-net centered) gr/m ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ Mechanical joint corners ΔΙΠΛΟΣ ΟΔΗΓΟΣ (Τζάμι - Πατζούρι) Double Frame (Glazing & shutter profile) gr/m ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ Mechanical joint corners Κλίμακα / scale = 1 : 1 ΠΡΟΦΙΛ / PROFILES 9

10 ΠΡΟΣΘΗΚΗ ΟΔΗΓΟΥ (ΣΥΝΑΡΜΟΓΗ ΜΕ ΤΟΥΣ ΟΔΗΓΟΥΣ -07 & -008) Additional profile (Connection with frame -07 & -008) gr/m ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ Mechanical joint corners ΦΥΛΛΟ Sash gr/m ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ Machine pressed joint corners ΧΩΡΙΣΜΑ Partition profile gr/m Κλίμακα / scale = 1 : 1 10 ΠΡΟΦΙΛ / PROFILES

11 ΑΓΚΙΣΤΡΟ Hook gr/m ΜΠΙΝΙ ΦΙΛΗΤΟΥ Adjoining profile gr/m ΚΑΠΑΚΙ Cover gr/m Κλίμακα / scale = 1 : 1 ΠΡΟΦΙΛ / PROFILES 11

12 Ο ΜΠΙΝΙ ΓΙΑ ΓΩΝΙΑ 90 o Adjoining profile for 90 angle gr/m ΠΡΟΣΘΗΚΗ ΓΙΑ ΣΤΑΘΕΡΟ ΦΥΛΛΟ Additional profile for fixed sash gr/m Κλίμακα / scale = 1 : 1 12 ΠΡΟΦΙΛ / PROFILES

13 Ο ΜΠΙΝΙ ΓΙΑ ΓΩΝΙΑ 90 o Adjoining profile for 90 angle gr/m Κλίμακα / scale = 1 : 1 ΠΡΟΦΙΛ / PROFILES 13

14 ΦΥΛΛΟ ΑΝΤΙΚΩΝΩΠΙΚΟ Sash profile for mosquito-net gr/m ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ Extruded aluminium joint corner Συνεργάζεται με το κούμπωμα αντικωνωπικού Exalco (κωδ.9005) Assembled with plastic clip for mosquito-net frame Exalco (Code 9005) ΧΩΡΙΣΜΑ ΑΝΤΙΚΩΝΩΠΙΚΟΥ Partition profile for mosquito-net gr/m ΜΠΙΝΙ ΣΙΤΑΣ Adjoining mosquito-net gr/m 7000 ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ Sash for shutter gr/m ΜΗΧΑΝΙΚΗ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ Mechanical joint corner 7000 ΜΠΙΝΙ ΦΙΛΗΤΟΥ Adjoining profile gr/m Κλίμακα / scale = 1 : 1 14 ΠΡΟΦΙΛ / PROFILES

15 ΚΟΥΜΠΩΜΑ ΠΑΤΖΟΥΡΙΟΥ ΓΙΑ ΠΕΡΣΙΔΑ EX-51 Shutter sash clip for louver EX gr/m ΑΡΜΟΚΑΛΥΠΤΡΟ Cover gap gr/m ΑΡΜΟΚΑΛΥΠΤΡΟ ΓΙΑ ΧΩΝΕΥΤΑ Cover gap for built-in window gr/m ΚΟΥΜΠΩΜΑ ΓΙΑ ΑΡΜΟΚΑΛΥΠΤΡΟ Clip for the cover gap gr/m Κλίμακα / scale = 1 : 1 ΠΡΟΦΙΛ / PROFILES 15

16 ΠΗΧΑΚΙ Glazing bead A 391 gr/m ΠΑΧΟΣ ΤΖΑΜΙΟΥ Glazing thickness 22 mm ΠΗΧΑΚΙ Glazing bead A 350 gr/m ΠΑΧΟΣ ΤΖΑΜΙΟΥ Glazing thickness 26 mm ΠΗΧΑΚΙ Glazing bead A 367 gr/m ΠΑΧΟΣ ΤΖΑΜΙΟΥ Glazing thickness 28 mm ΠΗΧΑΚΙ Glazing bead gr/m ΠΑΧΟΣ ΤΖΑΜΙΟΥ Glazing thickness 31 mm Κλίμακα / scale = 1 : 1 16 ΠΡΟΦΙΛ / PROFILES

17 ΠΗΧΑΚΙ Glazing bead A 338 gr/m ΠΑΧΟΣ ΤΖΑΜΙΟΥ Glazing thickness 31 mm ΝΕΟ ΠΡΟΦΙΛ NEW PROFILE ΠΗΧΑΚΙ Glazing bead A 301 gr/m ΠΑΧΟΣ ΤΖΑΜΙΟΥ Glazing thickness 37 mm ΠΗΧΑΚΙ Glazing bead gr/m ΠΑΧΟΣ ΤΖΑΜΙΟΥ Glazing thickness 43 mm ΠΗΧΑΚΙ Glazing bead gr/m ΠΑΧΟΣ ΤΖΑΜΙΟΥ Glazing thickness 50 mm Κλίμακα / scale = 1 : 1 ΠΡΟΦΙΛ / PROFILES 17

18 ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ Fixed louver A 606 gr/m ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ Fixed louver gr/m ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ Fixed louver gr/m ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ Fixed louver gr/m ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ Fixed louver gr/m ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ ΟΒΑΛΙΝΑ Fixed louver EX gr/m Κλίμακα / scale = 1 : 1 18 ΠΡΟΦΙΛ / PROFILES

19 Σελίδες / Pages Σελίδες / Pages Σελίδα / Page 27 Σελίδα / Page O 90 Σελίδα / Page 29 Σελίδα / Page 39 ΤΥΠΟΛΟΓΙΑ / TYPOLOGY 19

20 Σελίδες / Page Σελίδες / Pages Σελίδες / Pages Σελίδες / Pages Σελίδα / Page ΤΥΠΟΛΟΓΙΑ / TYPOLOGY

21 ΤΟΜΕΣ / SECTIONS 21

22 ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ DOUBLE-SASH WINDOW ON DOUBLE RAIL 1 1. Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Ελαστικό Νο Α Gasket No A Τάπα άγκιστρου Νο -006 Plastic end cap No -006 Ανοξείδωτη ράγα 220 Stainless steel rail 220 Βουρτσάκι Νο 7 Strip Brush Νο 7 Θερμονωτική προσθήκη οδηγού Insulating bar for frame profile Πέλμα κάσας Elastic sealing flange for frame profile Ελαστικό μόνωσης Νο 225 Sealing gasket No 225 Κλίμακα / scale = 1 : ΤΟΜΕΣ / SECTIONS

23 ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ DOUBLE-SASH WINDOW ON DOUBLE RAIL 2 2. Ελαστικό μόνωσης Νο 225 Sealing gasket No 225 Πέλμα κάσας Elastic sealing flange for frame profile Βουρτσάκι Νο 7 Strip Brush Νο 7 Ελαστικό Νο 30 Gasket No 30 Θερμονωτική προσθήκη οδηγού Insulating bar for frame profile Ελαστική προσθήκη πάνω τάπας άγκιστρου Elastic additional part for hook s upper end cap Τάπα άγκιστρου Νο -006 Plastic end cap No -006 Ελαστικό Νο Α Gasket No A Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Κλίμακα / scale = 1 :1.5 ΤΟΜΕΣ / SECTIONS 23

24 ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ DOUBLE-SASH WINDOW ON DOUBLE RAIL 3 3. Λάστιχο Νο 43Β (EPDM) Gasket No 43B (EPDM) Κούμπωμα άγκιστρου -008 Plastic clip for hook profile -008 Βουρτσάκι Νο 7 Strip Brush Νο 7 Λάστιχο Νο 4 Buddle gasket No 4 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Κλίμακα / scale = 1 : ΤΟΜΕΣ / SECTIONS

25 ΠΑΡΑΘΥΡΟ ΕΠΑΛΛΗΛΟ ΜΕ ΤΟ ΕΝΑ ΦΥΛΛΟ ΣΤΑΘΕΡΟ WINDOW ON DOUBLE RAIL WITH ONE FIXED SASH 4 4. Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Βουρτσάκι Νο 7 Strip Brush Νο 7 Ανοξείδωτη ράγα 220 Stainless steel rail 220 Ελαστικό Νο Α Gasket No A Βουρτσάκι Νο 7 Strip Brush Νο 7 Θερμονωτική προσθήκη οδηγού Insulating bar for frame profile Ελαστικό μόνωσης Νο 225 Sealing gasket No 225 Κλίμακα / scale = 1 :1.5 ΤΟΜΕΣ / SECTIONS 25

26 ΠΑΡΑΘΥΡΟ ΕΠΑΛΛΗΛΟ ΜΕ ΤΟ ΕΝΑ ΦΥΛΛΟ ΣΤΑΘΕΡΟ WINDOW ON DOUBLE RAIL WITH ONE FIXED SASH 5 5. Ελαστικό μόνωσης Νο 225 Sealing gasket No 225 Βουρτσάκι Νο 7 Strip Brush Νο 7 Ελαστικό Νο Α Gasket No A Ελαστικό Νο 30 Gasket No 30 Θερμονωτική προσθήκη οδηγού Insulating bar for frame profile Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Κλίμακα / scale = 1 : ΤΟΜΕΣ / SECTIONS

27 ΠΑΡΑΘΥΡΟ ΤΡΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ TRIPLE-SASH WINDOW ON TRIPLE RAIL Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Ελαστικό Νο A Gasket No A 6 Τάπα άγκιστρου Νο -006 Plastic end cap No Ανοξείδωτη ράγα 220 Stainless steel rail 220 Βουρτσάκι Νο 7 Strip Brush Νο 7 Θερμονωτική προσθήκη οδηγού Insulating bar for frame profile Ελαστικό μόνωσης Νο 225 Sealing gasket No 225 Πέλμα κάσας Elastic sealing flange for frame profile Κλίμακα / scale = 1 :1.5 ΤΟΜΕΣ / SECTIONS 27

28 ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ DOUBLE-SASH WINDOW ON DOUBLE RAIL 7 7. Κλίμακα / scale = 1 : 1 28 ΤΟΜΕΣ / SECTIONS

29 ΠΑΡΑΘΥΡΟ ΤΕΤΡΑΦΥΛΛΟ ΕΠΑΛΛΗΛΟ FOUR-SASH WINDOW ON DOUBLE RAIL 8 8. Ελαστικό Νο Α Gasket No A Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Κλίμακα / scale = 1 : 1,5 ΤΟΜΕΣ / SECTIONS 29

30 ΠΑΡΑΘΥΡΟ ΕΠΑΛΛΗΛΟ ΜΕ ΣΙΤΑ SLINDING WINDOW WITH MOSQUITO-NET 9 9. Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Ελαστικό Νο Α Gasket No A Τάπα άγκιστρου Νο -006 Plastic end cap No -006 Θερμονωτική προσθήκη οδηγού Insulating bar for frame profile Ανοξείδωτη ράγα 220 Stainless steel rail 220 Βουρτσάκι Νο 7 Strip Brush Νο 7 Νο 7 Πέλμα κάσας Elastic sealing flange for frame profile Ελαστικό μόνωσης Νο 225 Sealing gasket No 225 Κλίμακα / scale = 1 :1,5 30 ΤΟΜΕΣ / SECTIONS

31 ΠΑΡΑΘΥΡΟ ΕΠΑΛΛΗΛΟ ΜΕ ΣΙΤΑ SLINDING WINDOW WITH MOSQUITO-NET Λάστιχο Νο 43Β (EPDM) Gasket No 43B (EPDM) Κούμπωμα άγκιστρου -008 Plastic clip for hook profile -008 Βουρτσάκι Νο 7 Strip Brush Νο 7 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Βουρτσάκι Νο 7 Strip Brush Νο 7 Κλίμακα / scale = 1 :1,5 ΤΟΜΕΣ / SECTIONS 31

32 ΠΑΡΑΘΥΡΟ ΜΟΝΟΦΥΛΛΟ ΧΩΝΕΥΤΟ BUILT-IN SINGLE SASH WINDOW 11 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Βουρτσάκι Νο 7 Strip Brush Νο 7 Ανοξείδωτη ράγα 220 Stainless steel rail Ελαστικό Νο Α Gasket No A Κλίμακα / scale = 1 : 1 32 ΤΟΜΕΣ / SECTIONS

33 ΠΑΡΑΘΥΡΟ ΜΟΝΟΦΥΛΛΟ ΧΩΝΕΥΤΟ BUILT-IN SINGLE SASH WINDOW Βουρτσάκι Νο 7 Strip Brush Νο 7 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 ΜΟΝΟΣ ΟΔΗΓΟΣ SINGLE DRIVER -10 Βουρτσάκι Νο 7 Strip Brush Νο 7 Κλίμακα / scale = 1 : 1 ΤΟΜΕΣ / SECTIONS 33

34 ΠΑΡΑΘΥΡΟ ΧΩΝΕΥΤΟ ΜΕ ΣΙΤΑ ΚΑΙ ΠΑΤΖΟΥΡΙ BUILT-IN WINDOW WITH MOSQUITO-NET AND SHUTTER Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Ελαστικό Νο Α Gasket No Α 7000 Ανοξείδωτη ράγα 220 Stainless steel rail 220 Βουρτσάκι Νο 7 Strip Brush Νο 7 Βουρτσάκι Νο 7 Strip Brush Νο 7 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Κλίμακα / scale = 1 :1,5 34 ΤΟΜΕΣ / SECTIONS

35 ΠΑΡΑΘΥΡΟ ΧΩΝΕΥΤΟ ΜΕ ΣΙΤΑ ΚΑΙ ΠΑΤΖΟΥΡΙ BUILT-IN WINDOW WITH MOSQUITO-NET AND SHUTTER Βουρτσάκι Νο 7 Strip Brush Νο 7 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ TRIPLE DRIVER -12 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No Βουρτσάκι Νο 7 Strip Brush Νο 7 Κλίμακα / scale = 1 :1,5 ΤΟΜΕΣ / SECTIONS 35

36 ΠΑΡΑΘΥΡΟ ΧΩΝΕΥΤΟ ΜΕ ΣΙΤΑ ΚΑΙ ΠΑΤΖΟΥΡΙ BUILT-IN WINDOW WITH MOSQUITO-NET AND SHUTTER 15 Ελαστικό Νο Gasket No ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ TRIPLE DRIVER -12 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Κλίμακα / scale = 1 :1,5 36 ΤΟΜΕΣ / SECTIONS

37 ΠΑΡΑΘΥΡΟ ΧΩΝΕΥΤΟ ΜΕ ΠΑΤΖΟΥΡΙ BUILT-IN WINDOW WITH SHUTTER Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 Ελαστικό Νο Α Gasket No A 7000 Ανοξείδωτη ράγα 220 Stainless steel rail 220 Βουρτσάκι Νο 7 Strip Brush Νο 7 Βουρτσάκι Νο 7 Strip Brush Νο 7 Κλίμακα / scale = 1 :1,5 ΤΟΜΕΣ / SECTIONS 37

38 ΠΑΡΑΘΥΡΟ ΧΩΝΕΥΤΟ ΜΕ ΠΑΤΖΟΥΡΙ BUILT-IN WINDOW WITH SHUTTER Βουρτσάκι Νο 7 Strip Brush Νο 7 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 ΔΙΠΛΟΣ ΟΔΗΓΟΣ DOUBLE DRIVER -19 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No Βουρτσάκι Νο 7 Strip Brush Νο 7 Κλίμακα / scale = 1 :1,5 38 ΤΟΜΕΣ / SECTIONS

39 Ο ΕΠΑΛΛΗΛΑ ΠΑΡΑΘΥΡΑ ΥΠΟ ΓΩΝΙΑ 90 ΕΣΩΤΕΡΙΚΗ O SLIDING WINDOWS FORMING 90 INTERNAL ANGLE 18 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 O ΔΙΠΛΟΣ ΟΔΗΓΟΣ DOUBLE DRIVER -02 Κλίμακα / scale = 1 :1,5 Γωνία ευθυγράμμισης Νο 101 INOX INOX alignment square No 101 ΤΟΜΕΣ / SECTIONS 39

40 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 3476 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ Νο (ΓΙΑ ΠΡΟΦΙΛ ΦΥΛΛΟΥ) Punching machine connection corner No (FOR SASH PROFILES) 5824 (ΓΙΑ ΠΡΟΦΙΛ ΟΔΗΓΟΥ) (FOR FRAME PROFILES) 5182 (ΓΙΑ ΠΡΟΦΙΛ ΠΑΝΤΖΟΥΡΙΟΥ) (FOR SHUTTER PROFILES) 5046 ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Plastic alignment square 5830 ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΓΑΛΒΑΝΙΖΕ Galvanised Alignment square 5599 ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ No 101, INOX INOX alignment square No ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ No 205, INOX INOX alignment square No ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES

41 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 3562 ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΟΔΗΓΟΥ Plastic alignment square for frame 5003 ΤΑΠΑ ΑΓΚΙΣΤΡΟΥ No -006 Rabbet sealing plug for hook ΤΑΠΑ ΑΓΚΙΣΤΡΟΥ No -006 ΔΕΞΙΑ Rabbet sealing plug for hook -006 right 3484 ΕΛΑΣΤΙΚΗ ΠΡΟΣΘΗΚΗ ΠΑΝΩ ΤΑΠΑΣ ΑΓΚΙΣΤΡΟΥ Elastic additional part for hook s upper end cap ΠΕΛΜΑ ΚΑΣΑΣ Elastic sealing flange for frame profiles 3485 ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ ΦΙΛΗΤΟΥ -15 Rabbet sealing plug for sash adjoining profile -15 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 41

42 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 3526 O ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ 90 Νο -18 Rabbet sealing plug for O 90 adjoining profile No ΠΛΑΣΤΙΚΗ ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ Νο -22 Rabbet sealing plug for adjoining profile No (ΓΙΑ ΠΡΟΦΙΛ ΠΑΝΤΖΟΥΡΙΟΥ) (FOR SHUTTER PROFILE) 5684 (ΓΙΑ ΠΡΟΦΙΛ ΣΙΤΑΣ) Plastic end cap for mosquito net adjoining profile 210 (FOR MOSQUITO-NET PROFILE) 5779 ΣΤΟΠΕΡ ΦΙΛΗΤΟΥ Νο (26mm) ΛΕΥΚΟ και ΜΑΥΡΟ Stopper for adjoining system No (26mm) White and Black ΕΞΑΡΤΗΜΑΤΑ ΣΕ ΒΕΡΓΕΣ 9002 ΘΕΡΜΟΜΟΝΩΤΙΚΗ ΠΡΟΣΘΗΚΗ ΟΔΗΓΟΥ (Βέργα 6m) Insulating bar for frame profiles (6m bar) 42 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES

43 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES ΕΛΑΣΤΙΚΑ ΠΑΡΕΜΒΥΣΜΑΤΑ - ΒΟΥΡΤΣΑΚΙΑ 5800 ΛΑΣΤΙΧO Νο Α (EPDM) Gasket Νο Α (EPDM) 5800 ΛΑΣΤΙΧO Νο 43B (EPDM) Gasket Νο 43B (EPDM) ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 43

44 5800 ΛΑΣΤΙΧΟ Νο 30 Bubble gasket No ΛΑΣΤΙΧΟ Νο 211 Bubble gasket No ΛΑΣΤΙΧΟ ΣΤΗΡΙΞΗΣ ΤΖΑΜΙΟΥ Νο 42 (EPDM) Glazing gasket Νο 42 (EPDM) 5800 ΛΑΣΤΙΧΟ ΣΤΗΡΙΞΗΣ ΤΖΑΜΙΟΥ Νο 43 (EPDM) Glazing gasket Νο 43 (EPDM) 5800 ΛΑΣΤΙΧΟ ΣΤΗΡΙΞΗΣ ΤΖΑΜΙΟΥ Νο 43A (EPDM) Glazing gasket Νο 43A (EPDM) ΚΟΥΜΠΩΜΑ ΑΝΤΙΚΟΥΝΟΥΠΙΚΟ EXALCO (Βέργα 3m) Plastic clip for mosquito-net frame EXALCO (3m Bar) 44 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES

45 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 5018 ΠΛΑΣΤΙΚΟ ΚΟΥΜΠΩΜΑ ΓΙΑ ΠΕΡΣΙΔΑ (ΕΧ-51) (ΔΕΞΙΟ - ΑΡΙΣΤΕΡΟ) Plastic clip for venetian blind No (EX-51) (RIGHT - LEFT) ΜΗΧΑΝΙΣΜΟΣ GU 934 / GU 934 MECHANISM ΠΡΟΣΟΧΗ! : Βάρος φύλλου έως 250 Kgr / ATTENTION! : Sash weight up to 250 Kgr Βάρος φύλλου με πρόσθετο ράουλο έως 400 Kgr / Sash weight with additional roller up to 400 Kgr 3800 ΒΑΣΙΚΟ ΚΟΥΤΙ ΡΑΟΥΛΑ GU 934 (ΠΕΡΙΛΑΜΒΑΝΕΙ ΜΟΝΟ ΤΑ ΡΑΟΥΛΑ) Set of rollers GU 934 (Includes only rollers) 3565 ΠΡΟΣΘΕΤΟ ΡΑΟΥΛΟ ΓΙΑ GU 934 Additional roller for GU 934 ΥΨΟΣ GU / GU HEIGHT ΥΨΟΣ GU mm ΥΨΟΣ GU mm ΥΨΟΣ GU mm GU Height mm GU Height mm GU Height mm ΝΤΙΖΑ ΣΥΝΔΕΣΗΣ / CONNECTION ROD ΝΤΙΖΑ ΣΥΝΔΕΣΗΣ mm ΝΤΙΖΑ ΣΥΝΔΕΣΗΣ mm ΝΤΙΖΑ ΣΥΝΔΕΣΗΣ mm ΝΤΙΖΑ ΣΥΝΔΕΣΗΣ mm Connection rod mm Connection rod mm Connection rod mm Connection rod mm ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 45

46 3808 ΣΤΑΘΕΡΟΠΟΙΗΤΗΣ ΝΤΙΖΑΣ (ΓΙΑ ΠΛΑΤΟΣ ΦΥΛΛΟΥ ΜΕΓΑΛΥΤΕΡΟ ΤΟΥ 1,10 m) Rod stabiliser (For sash width larger than 1.10m) ΛΑΒΗ ΕΣΩΤΕΡΙΚΗ ΧΩΡΙΣ ΚΥΛΙΝΔΡΟ & ΒΑΣΗ ΒΙΔΑΣ ΛΕΥΚΗ ΑΣΗΜΙ ΜΑΥΡΗ και ΚΑΦΕ Internal handle without cylinder and screw base White Silver Black and Brown 3819 INOX(ΛΑΒΗ και ΛΑΜΑ) INOX handle ΛΑΜΑ ΕΞΩΤΕΡΙΚΗ ΓΙΑ ΛΑΒΗ (ΣΤΕΝΗ) ΛΕΥΚΗ ΑΣΗΜΙ ΜΑΥΡΗ Κ ΚΑΦΕ External handle White Silver Black and Brown 3812 ΓΡΥΛΛΟΒΙΔΑ Μ5 Χ 75 Screw M5 X 75 ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ / SUPPLEMENTARY ACCESSORIES 3814 ΠΛΑΚΑΚΙ ΚΛΕΙΔΩΜΑΤΟΣ (2 ΤΕΜΑΧΙΑ) Locking dolts (2 pieces) 3816 ΣΤΟΠΕΡ ΜΟΝΟΦΥΛΛΟΥ GU 934 Stopper for single sash GU ΣΤΟΠΕΡ ΦΥΛΛΟΥ 934 Stopper for sash GU ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES

47 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 3813 ΠΡΟΣΘΗΚΗ ΥΨΟΥΣ 934 EXALCO (6 ΤΕΜΑΧΙΑ / ΦΥΛΛΟ) Spacer for GU 934 Exalco (6 pieces / sash) 3815 ΠΡΟΣΘΗΚΗ ΥΨΟΥΣ ΚΑΤΩ GU 934 EXALCO Bottom spacer GU 934 Exalco 5594 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 47

48 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS ΣΗΜΕΙΩΣΗ / NOTE Η κοπή των οδηγών στο πριόνι γίνεται με ενσωματωμένη την μονωτική προσθήκη. When cutting the frame profile, keep the insulating bar in position. Θερμομονωτική προσθήκη οδηγού (Κωδ. 9002) lnsulating bar for frame profiles (code: 9002) * Διπλός οδηγός -02 Double frame -02 * 48 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS

49 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS 1 2 Κούμπωμα άγκιστρου Plastic clip for hook mm Άγκιστρο -006 Hook -006 Άγκιστρο -006 Hook -006 Κούμπωμα άγκιστρου Plastic clip for hook ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS 49

50 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS Ελαστική προσθήκη πάνω τάπας άγκιστρου (Κωδ. 3484) Elastic additional part for hook s upper end cap (Code 3484) Τάπα άγκιστρου -006 (Κωδ. 5003) Hook -006 (Code 5003) 4 3 Φύλλο -005 Sash -005 Άγκιστρο -006 Hook ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS

51 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS Διπλός οδηγός -02 Double frame -02 Γωνία ευθυγράμμισης Νο 205 INOX (Κωδ. 5599) INOX alignment square No 205 (Code 5599) Πλαστική γωνία ευθυγράμμισης (Κωδ. 5046) Plastic alignment square (Code 5046) Διπλός οδηγός -02 Double frame -02 Γωνία χύτη Νο (Κωδ. 5824) Die-cast aluminium joint corner No (Code 5824) Πλαστική γωνία ευθυγράμμισης (Κωδ. 5046) Plastic alignment square (Code 5046) ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS 51

52 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS ΤΡΥΠΗΜΑ ΦΥΛΛΟΥ -05 ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΛΑΒΗΣ ( ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΚΕΝΤΡΟ ΤΡΥΠΑΣ 37,5 mm) SASH -05 DRILLING FOR HANDLE PIERCING (MECHANISM HOLE CENTRE AT 37,5 mm) ΥΨΟΣ ΚΕΝΤΡΟΥ ΛΑΒΗΣ ΓΙΑ ΜΠΑΛΚΟΝΟΠΟΡΤΑ : 1010 mm ΑΠΟ ΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΟΥ ΦΥΛΛΟΥ HANDLE CENTRE HEIGHT : 1010 mm FROM SASH BOTTOM SIDE ΔΙΑΣΤΑΣΕΙΣ ΣΕ ΧΙΛΙΟΣΤΑ (mm) DIMENSIONS IN MILIMETERS (mm) 52 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS

53 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS Φύλλο -05 Sash -05 Γωνία ευθυγράμμισης Νο 101 INOX (Κωδ. 5599) INOX alignment square No 101 (Code 5599) Γωνία γωνιάστρας Νο (Κωδ. 3476) Punching machine connection corner No (Code 3476) Φύλλο -05 Sash -05 Πλαστική γωνία ευθυγράμμισης (Κωδ. 5046) Plastic alignment square (Code 5046) Κλίμακα / scale = 1 : 2.5 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS 53

54 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS Φύλλο Sash Γωνία χύτη Νο 7000 (Κωδ. 5182) Die-cast aluminium joint corner No 7000 (Code 5182) Φύλλο Sash Γωνία ευθυγράμμισης Νο 205 INOX (Κωδ. 5669) INOX alignment square No 205 (Code 5669) 54 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS

55 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS Μπινί φιλητού -15 Adjoining profile -15 Στόπερ φιλητού Νο (26 mm) (Κωδ.: 5779) Stopper for adjoinig system No (26 mm) (Code: 5779) Διπλός οδηγός -02 Double frame -02 Φύλλο -05 Sash -05 Ανοξείδωτη ράγα 220 (Κωδ.: 6301) Stainless steel rail 220 (Code: 6301) Θερμομονωτική προσθήκη οδηγού (Κωδ. 9002) lnsulating bar for frame profiles (code: 9002) Τάπα για μπινι φιλητού -15 (Κωδ.:3485) Rabbet seal plug -15 (Code: 3485) ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS 55

56 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS Διπλός οδηγός -02 Double frame -02 Πλαστική γωνία ευθυγραμμίσεως οδηγού (Κωδ. 3562) Plastic alignment square for frame (Code 3562) 56 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS

57 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSTRUCTIONS Άνω τάπες Upper plugs Κάτω τάπες Bottom plugs Άνω τάπες Upper plugs Κάτω τάπες Bottom plugs Ο ΤΑΠΑ ΜΠΙΝΙ (3526) Ο RABBET SEALING PLUG (3526) Ο ΤΑΠΑ ΜΠΙΝΙ (3694) Ο RABBET SEALING PLUG (3694) Ο Μπινί για γωνία O Adjoining profile for 90 angle -22 Ο ΤΑΠΑ ΜΠΙΝΙ (3526) Ο RABBET SEALING PLUG (3526) Ο ΤΑΠΑ ΜΠΙΝΙ (3694) Ο RABBET SEALING PLUG (3694) ΥΨΟΣ ΜΠΙΝΙ 90 O Ο Height of 90 adjoining profile = S H - 50 S = Ύψος φύλλου / Height sash H mm ΣΗΜΕΙΩΣΗ / NOTE Οι συσκευασίες με κωδικούς 3526 & 3694 περιέχουν τέσσερις τάπες αντιστοίχως (Δέξιες - Αριστερές - Πάνω - Κάτω). Packages for 3526 & 3694 codes include four rabbet sealing plugs respectively (Right - Left - Upper - Bottom). ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS 57

58 ΜΕΤΡΑ ΚΟΠΗΣ CUTTING DIMENSIONS W (Πλάτος κάσας εξωτερικά) OUT W (Πλάτος κάσας εσωτερικά) IN ΠΑΡΑΘΥΡΟ ΕΠΑΛΛΗΛΟ Double-sash window ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΣΩΤΕΡΙΚΑ) ΠΛΑΤΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ,προσθέτουμε mm και διαιρούμε δια 2. ΥΨΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ, και προσθέτουμε 18 mm. ΠΛΑΤΟΣ ΦΥΛΛΟΥ = W IN + Width of sash 2 ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η + 18 ΙΝ ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΞΩΤΕΡΙΚΑ) mm mm ΠΛΑΤΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ,αφαιρούμε 11 mm και διαιρούμε δια 2. ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ, και αφαιρούμε 102 mm. H OUT (Ύψος κάσας εξωτερικά) H IN (Ύψος κάσας εσωτερικά) S H (Ύψος φύλλου) ΠΛΑΤΟΣ ΦΥΛΛΟΥ = W out - 11 Width of sash 2 mm ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η out mm ΥΨΟΣ ΑΓΚΙΣΤΡΟΥ Height of Hook = S H - 70 mm 58 ΜΕΤΡΑ ΚΟΠΗΣ / CUTTING DIMENSIONS

59 ΜΕΤΡΑ ΚΟΠΗΣ CUTTING DIMENSIONS W (Πλάτος κάσας εξωτερικά) OUT W (Πλάτος κάσας εσωτερικά) IN ΠΑΡΑΘΥΡΟ ΤΡΙΦΥΛΛΟ Triple-sash window ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΣΩΤΕΡΙΚΑ) ΠΛΑΤΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ,προσθέτουμε 200 mm και διαιρούμε δια 3. ΥΨΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ, και προσθέτουμε 18 mm. ΠΛΑΤΟΣ ΦΥΛΛΟΥ = W IN Width of sash 3 ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η + 18 ΙΝ ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΞΩΤΕΡΙΚΑ) mm mm ΠΛΑΤΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ,προσθέτουμε 80 mm και διαιρούμε δια 3. ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ, και αφαιρούμε 102 mm. H OUT (Ύψος κάσας εξωτερικά) H IN (Ύψος κάσας εσωτερικά) S H (Ύψος φύλλου) ΠΛΑΤΟΣ ΦΥΛΛΟΥ = W out + 80 Width of sash 3 mm ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η out mm ΥΨΟΣ ΑΓΚΙΣΤΡΟΥ Height of hook = S H - 70 mm ΜΕΤΡΑ ΚΟΠΗΣ / CUTTING DIMENSIONS 59

60 ΜΕΤΡΑ ΚΟΠΗΣ CUTTING DIMENSIONS W (Πλάτος κάσας εξωτερικά) OUT W (Πλάτος κάσας εσωτερικά) IN ΠΑΡΑΘΥΡΟ ΤΕΤΡΑΦΥΛΛΟ Four-sash window ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΣΩΤΕΡΙΚΑ) ΠΛΑΤΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ,προσθέτουμε 192 mm και διαιρούμε δια 4. ΥΨΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ, και προσθέτουμε 18 mm. ΠΛΑΤΟΣ ΦΥΛΛΟΥ = W IN Width of sash 4 mm ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η + 18 ΙΝ ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΞΩΤΕΡΙΚΑ) mm ΠΛΑΤΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ,προσθέτουμε 72 mm και διαιρούμε δια 4. ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ, και αφαιρούμε 102 mm. ΠΛΑΤΟΣ ΦΥΛΛΟΥ = W out + 72 Width of sash 4 mm H OUT (Ύψος κάσας εξωτερικά) H IN (Ύψος κάσας εσωτερικά) S H (Ύψος φύλλου) ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η out mm ΥΨΟΣ ΑΓΚΙΣΤΡΟΥ Height of Hook = S H - 70 ΥΨΟΣ ΜΠΙΝΙ ΦΙΛΗΤΟΥ Height of adjoining profile = S H - 50 mm mm 60 ΜΕΤΡΑ ΚΟΠΗΣ / CUTTING DIMENSIONS

61 ΜΕΤΡΑ ΚΟΠΗΣ CUTTING DIMENSIONS W (Πλάτος εξωτερικά) OUT ΑΡΜΟΚΑΛΥΠΤΡΟ Joint cover ΠΑΡΑΘΥΡΟ ΜΟΝΟΦΥΛΛΟ ΧΩΝΕΥΤΟ Built-in Single - sash window Αρμοκάλυπτρο Cover gap ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΞΩΤΕΡΙΚΑ) ΠΛΑΤΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ και αφαιρούμε 64 mm. ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ και αφαιρούμε 73 mm. ΠΛΑΤΟΣ ΦΥΛΛΟΥ = Width of sash W out - 64 mm ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η out - 73 mm H OUT (Ύψος κάσας εξωτερικά) S H (Ύψος φύλλου) ΜΕΤΡΑ ΚΟΠΗΣ / CUTTING DIMENSIONS 61

62 ΜΕΤΡΑ ΚΟΠΗΣ CUTTING DIMENSIONS W (Πλάτος εξωτερικά) OUT ΑΡΜΟΚΑΛΥΠΤΡΟ Joint cover ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΧΩΝΕΥΤΟ Built-in Double - sash window Αρμοκάλυπτρο Cover gap ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΞΩΤΕΡΙΚΑ) ΠΛΑΤΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ, αφαιρούμε 63 mm και διαιρούμε διά 2. ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ και αφαιρούμε 73 mm ΠΛΑΤΟΣ ΦΥΛΛΟΥ Width of sash = ΥΨΟΣ ΦΥΛΛΟΥ W - 63 out 2 mm Height of sash = Η out - 73 mm H OUT (Ύψος κάσας εξωτερικά) S H (Ύψος φύλλου) ΥΨΟΣ ΜΠΙΝΙ ΦΙΛΗΤΟΥ Height of adjoining profile = S H - 50 mm 62 ΜΕΤΡΑ ΚΟΠΗΣ / CUTTING DIMENSIONS

63 ΜΕΤΡΑ ΚΟΠΗΣ CUTTING DIMENSIONS W (Πλάτος κάσας εξωτερικά) OUT S (Πλάτος φύλλου) W W (Πλάτος κάσας εσωτερικά) IN Ο ΣΥΝΔΙΑΣΜΟΣ ΕΠΑΛΛΗΛΩΝ ΥΠΟ ΓΩΝΙΑ 90 O Combination double-sash window forming 90 angle ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΣΩΤΕΡΙΚΑ) ΠΛΑΤΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ,προσθέτουμε 25 mm και διαιρούμε δια 2. ΥΨΟΣ: Μετράμε την κάσα ΜΕΣΑ-ΜΕΣΑ, και προσθέτουμε 18 mm. ΠΛΑΤΟΣ ΦΥΛΛΟΥ = W IN + 25 Width of sash 2 ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η + 18 ΙΝ ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΩΝ (ΕΞΩΤΕΡΙΚΑ) mm mm ΠΛΑΤΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ,αφαιρούμε 196 mm και διαιρούμε δια 2. ΥΨΟΣ: Μετράμε την κάσα ΕΞΩ-ΕΞΩ, και αφαιρούμε 102 mm. H OUT (Ύψος κάσας εξωτερικά) H IN (Ύψος κάσας εσωτερικά) S H (Ύψος φύλλου) ΠΛΑΤΟΣ ΦΥΛΛΟΥ = W out Width of sash 2 mm ΥΨΟΣ ΦΥΛΛΟΥ Height of sash = Η out mm ΥΨΟΣ ΑΓΚΙΣΤΡΟΥ Height of hook = S H - 70 mm ΜΕΤΡΑ ΚΟΠΗΣ / CUTTING DIMENSIONS 63

64 ΠΕΡΙΣΤΡΕΦΟΜΕΝΗ ΠΡΕΣΑ ROTATING PRESS MACHINE 1 1 Γωνία συνδέσεως χυτή Νο Die-cast aluminium joint corner No 1α 1β 64 ΠΡΕΣΑ / PRESS MACHINE

65 ΠΡΕΣΑ PRESS MACHINE 3 Γωνία συνδέσεως χυτή Νο 7000 Die-cast aluminium joint corner No ΤΡΥΠΗΜΑ ΦΥΛΛΟΥ Piercing for joint corner on sash profile ΠΡΕΣΑ / PRESS MACHINE 65
