ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ. Γρήγορος Οδηγός Εγκατάστασης DIGITAL VIDEO RECORDER (DVR) 4 ΚΑΝΑΛΙΩΝ. V1.10 a11633rd4e /12/07

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ. Γρήγορος Οδηγός Εγκατάστασης DIGITAL VIDEO RECORDER (DVR) 4 ΚΑΝΑΛΙΩΝ. V1.10 a11633rd4e08 2007/12/07"

Λυσάνδρα Κωνσταντίνου
8 χρόνια πριν
Προβολές:

1 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ Γρήγορος Οδηγός Εγκατάστασης DIGITAL VIDEO RECORDER (DVR) 4 ΚΑΝΑΛΙΩΝ V1.10 a11633rd4e /12/07

2 A. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ VIDEO MODE Triplex ΣΥΣΤΗΜΑ ΕΙΚΟΝΑΣ NTSC PAL ΑΝΑΛΥΣΗ ΖΩΝΤΑΝΗΣ ΕΙΚΟΝΑΣ ΡΥΘΜΟΣ ΑΝΑΝΕΩΣΗΣ LIVE 4 30 Frame / Sec 4 25 Frame / Sec ΔΙΑΧΩΡΙΣΜΟΣ ΟΘΟΝΗΣ 1, 4 ΕΙΣΟΔΟΙ VIDEO BNC 4 ΕΞΟΔΟΣ VIDEO (BNC) BNC 1 ΕΞΟΔΟΣ VIDEO (VGA) (Προαιρετική) ΗΧΟΣ ΕΙΣΟΔΟΣ ΗΧΟΥ RCA 1 ΕΞΟΔΟΣ ΗΧΟΥ RCA 1 BACKUP ΗΧΟΥ STREAMING ΗΧΟΥ ΕΓΓΡΑΦΗ ΠΡΟΤΥΠΟ ΣΥΜΠΙΕΣΗΣ MPEG-4 ΑΝΑΛΥΣΗ ΕΓΓΡΑΦΗΣ , 360x , 360x288 ΡΥΘΜΟΣ ΕΓΓΡΑΦΗΣ (CIF) 360 x 240 μέχρι 120 PPS 360 x 288 μέχρι 100 PPS ΡΥΘΜΟΣ ΕΓΓΡΑΦΗΣ (FIELD) 720 x 240 μέχρι 30 PPS 720 x 288 μέχρι 25 PPS ΡΥΘΜΟΣ ΣΥΜΠΙΕΣΗΣ ΤΡΟΠΟΙ ΕΓΓΡΑΦΗΣ Low :2K Bytes Medium :4.2K Bytes High :6.2K Bytes Χειροκίνητος / Προγραμματισμένος ΑΝΑΠΑΡΑΓΩΓΗ & ΑΝΑΖΗΤΗΣΗ ΤΑΧΥΤΗΤΑ ΑΝΑΠΑΡΑΓΩΓΗΣ ΧΡΟΝΙΚΗ ΑΝΙΧΝΕΥΣΗ ΑΝΙΧΝΕΥΣΗ ΓΕΓΟΝΟΤΩΝ ΛΙΣΤΑ ΓΕΓΟΝΟΤΩΝ Fast Forward X 2 X 8 X 16 X32 X64 Fast Backward X32 Αναπαραγωγή Καρέ - Καρέ Παύση Αργή Κίνηση X1/2 X1/ εγγραφές ανά σκληρό δίσκο (Μέγιστο) 2/8

720 288, 360x288 ΡΥΘΜΟΣ ΕΓΓΡΑΦΗΣ (CIF) 360 x 240 μέχρι 120 PPS 360 x 288 μέχρι 100 PPS ΡΥΘΜΟΣ ΕΓΓΡΑΦΗΣ (FIELD) 720 x 240 μέχρι 30 PPS 720 x 288 μέχρι 25 PPS ΡΥΘΜΟΣ ΣΥΜΠΙΕΣΗΣ ΤΡΟΠΟΙ ΕΓΓΡΑΦΗΣ Low :2K

3 ΤΙΤΛΟΣ ΕΝΔΕΙΞΕΙΣ ΣΤΗΝ ΟΘΟΝΗ & SETUP ΜΕΝΟΥ ΓΡΑΦΙΚΩΝ (GUI) ΠΛΗΚΤΡΑ ΧΕΙΡΙΣΜΟΥ DVR ΠΟΝΤΙΚΙ ΥΠΕΡΥΘΡΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ IΝΤERNET EXPLORER PLAYER ΜΕΝΟΥ & ΧΕΙΡΙΣΜΟΣ 8 Χαρακτήρες Ώρα / Ημερομηνία / Setup Menu (Προαιρετικό) (Προαιρετικό) F4 Viewer ΜΕΣΟ ΑΠΟΘΗΚΕΥΣΗΣ & ΕΦΕΔΡΕΙΑΣ (BACKUP) ΕΣΩΤΕΡΙΚΟΣ ΣΚΛΗΡΟΣ ΔΙΣΚΟΣ SATA HDD x 1 USB BACKUP ETHERNET ΠΡΟΤΥΠΟ ΣΥΜΠΙΕΣΗΣ ETHERNET DDNS & FTP ΔΙΕΥΘΥΝΣΗ IP ΕΛΕΓΧΟΣ ΕΞ ΑΠΟΣΤΑΣΕΩΣ ΥΠΟΣΤΗΡΙΞΗ PDA/ ΚΙΝΗΤΩΝ ΤΗΛ ΑΝΙΧΝΕΥΣΗ ΚΙΝΗΣΗΣ ΠΕΡΙΟΧΗ ΑΝΙΧΝΕΥΣΗ ΚΙΝΗΣΗΣ ΕΥΑΙΣΘΗΣΙΑ ΑΝΙΧΝΕΥΣΗ ΚΙΝΗΣΗΣ ΑΝΙΧΝΕΥΣΗ ΑΠΩΛΕΙΩΝ VIDEO ΕΓΓΡΑΦΗ ΣΥΝΑΓΕΡΜΟΥ ΒΟΜΒΗΤΗΣ (BUZZER) ΕΛΕΓΧΟΣ ΚΩΔΙΚΟΥ ΚΛΕΙΔΩΜΑ ΧΕΙΡΙΣΜΟΥ ΠΟΛΥΓΛΩΣΣΑ ΜΕΝΟΥ ΑΝΑΒΑΘΜΙΣΗ ΛΟΓΙΣΜΙΚΟΥ ΔΙΚΤΥΟ MPEG-4 Στατική / Δυναμική/ PPPoE (5 πελάτες ταυτόχρονα) ΣΥΝΑΓΕΡΜΟΣ 30 x 24 grids ΡΥΘΜΙΣΕΙΣ & ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Δύο επιπέδων, για σύστημα και για φορμά του σκληρού USB Host ΑΛΛΑ 3/8

ΕΛΕΓΧΟΣ ΕΞ ΑΠΟΣΤΑΣΕΩΣ ΥΠΟΣΤΗΡΙΞΗ PDA/ ΚΙΝΗΤΩΝ ΤΗΛ ΑΝΙΧΝΕΥΣΗ ΚΙΝΗΣΗΣ ΠΕΡΙΟΧΗ ΑΝΙΧΝΕΥΣΗ ΚΙΝΗΣΗΣ ΕΥΑΙΣΘΗΣΙΑ ΑΝΙΧΝΕΥΣΗ ΚΙΝΗΣΗΣ ΑΝΙΧΝΕΥΣΗ ΑΠΩΛΕΙΩΝ VIDEO ΕΓΓΡΑΦΗ ΣΥΝΑΓΕΡΜΟΥ ΒΟΜΒΗΤΗΣ (BUZZER) ΕΛΕΓΧΟΣ

4 ΤΡΟΦΟΔΟΣΙΑ ΚΑΤΑΝΑΛΑΩΣΗ ΙΣΧΥΟΣ (W) ΔΙΑΣΤΑΣΕΙΣ (Π x Υ x Β) ΒΑΡΟΣ (kg) DC 12V 17W 218mm (Π) 44mm (Υ) 202mm (Β) 1.4kg ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ 0-45 ΠΡΟΣΟΧΗ:A. Φορμάρετε τον σκληρό δίσκο πριν αλλάξετε την ανάλυση εγγραφής. Διαφορετικές αναλύσεις εγγραφής, δεν μπορούν να αποθηκευτούν στον ίδιο δίσκο. Αν δεν το κάνετε, κινδυνεύετε να χάσετε δεδομένα ή να προκληθεί βλάβη στον σκληρό!! B. Πριν προχωρήσετε σε backup μέσω USB, σταματήστε την εγγραφή του DVR. C. Πριν προχωρήσετε σε αναβάθμιση μέσω USB, σταματήστε την εγγραφή του DVR. D. Το DVR κάνει επανεκκίνηση κάθε φορά που αλλάζετε την ανάλυση εγγραφής. B. ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ ΑΡ. ΕΙΔΟΣ ΠΟΣΟΤΗΤΑ 1 DVR X1 2 Τροφοδοτικό X1 3 Δίσκος CD X1 4 Πακέτο με Βίδες X1 5 Γρήγορος Οδηγός X1 6 Ποντίκι (Προαιρετικό) 7 Τηλεχειριστήριο (Προαιρετικό) 4/8

Αν δεν το κάνετε, κινδυνεύετε να χάσετε δεδομένα ή να προκληθεί βλάβη στον σκληρό!! B. Πριν προχωρήσετε σε backup μέσω USB, σταματήστε την εγγραφή του DVR. C.

5 C. ΠΕΡΙΓΡΑΦΗ HARDWARE ΠΡΟΣΩΨΗ ΑΡ. ΔΕΙΚΤΗΣ Λειτουργίες DVR 1 POWER LED ένδειξης ρεύματος. 2 REC LED ένδειξης εγγραφής. 3 PLAY LED ένδειξης αναπαραγωγής. 4 H.D.D LED σκληρού δίσκου. 5 O Υπέρυθρος αισθητήρας για τηλεχειριστήριο 6 Θύρα USB. 7 Κινηθείτε προς τα πάνω ή αυξήστε τον αριθμό. 8 Κινηθείτε προς τα κάτω ή μειώστε τον αριθμό. 9 MENU Πατήστε MENU για είσοδο ή έξοδο από αυτά. 10 Κινηθείτε αριστερά ή μειώστε τον αριθμό. 11 Κινηθείτε δεξιά ή αυξήστε τον αριθμό REC Rew search STOP Pause Πλήκτρο εγγραφής. Γρήγορη κίνηση προς τα πίσω ( 32). Πατήστε Stop για διακοπή της αναπαραγωγής ή εγγραφής. Παύση & Και κίνηση εμπρός Καρέ - Καρέ. 5/8

9 MENU Πατήστε MENU για είσοδο ή έξοδο από αυτά. 10 Κινηθείτε αριστερά ή μειώστε τον αριθμό. 11 Κινηθείτε δεξιά ή αυξήστε τον αριθμό.

6 F.Fwd PLAY Quad Γρήγορη κίνηση εμπρός 2, 8, 16, x32, 64. Πλήκτρο αναπαραγωγής & Εισαγωγή στην λίστα χρονικής αναζήτησης. Κανάλι 1 Πλήρης εικόνα & αριθμός 1. Κανάλι 2 Πλήρης εικόνα & αριθμός 2. Κανάλι 3 Πλήρης εικόνα & αριθμός 3. Κανάλι 4 Πλήρης εικόνα & αριθμός 4. Τερταρτημοριακή Οθόνη: Απεικονίζονται όλες οι κάμερες. 23 Επιβεβαίωση και Backup. ΣΥΝΔΙΑΣΜΟΣ ΠΛΗΚΤΡΩΝ ΠΡΟΣΟΨΗΣ Αυτόματη Ενναλαγή:Πατήστε Quad, και μετά πατήστε >> για 5 δευτερόλεπτα. Λειτουργία Zoom:Πατήστε Enter καθώς είστε σε λειτουργία ενός καναλιού. Πληροφορίες Σκληρού δίσκου:πατήστε Enter όταν είστε σε κατάσταση τερτατημοριακής οθόνης - Quad. 6/8

Τερταρτημοριακή Οθόνη: Απεικονίζονται όλες οι κάμερες. 23 Επιβεβαίωση και Backup.

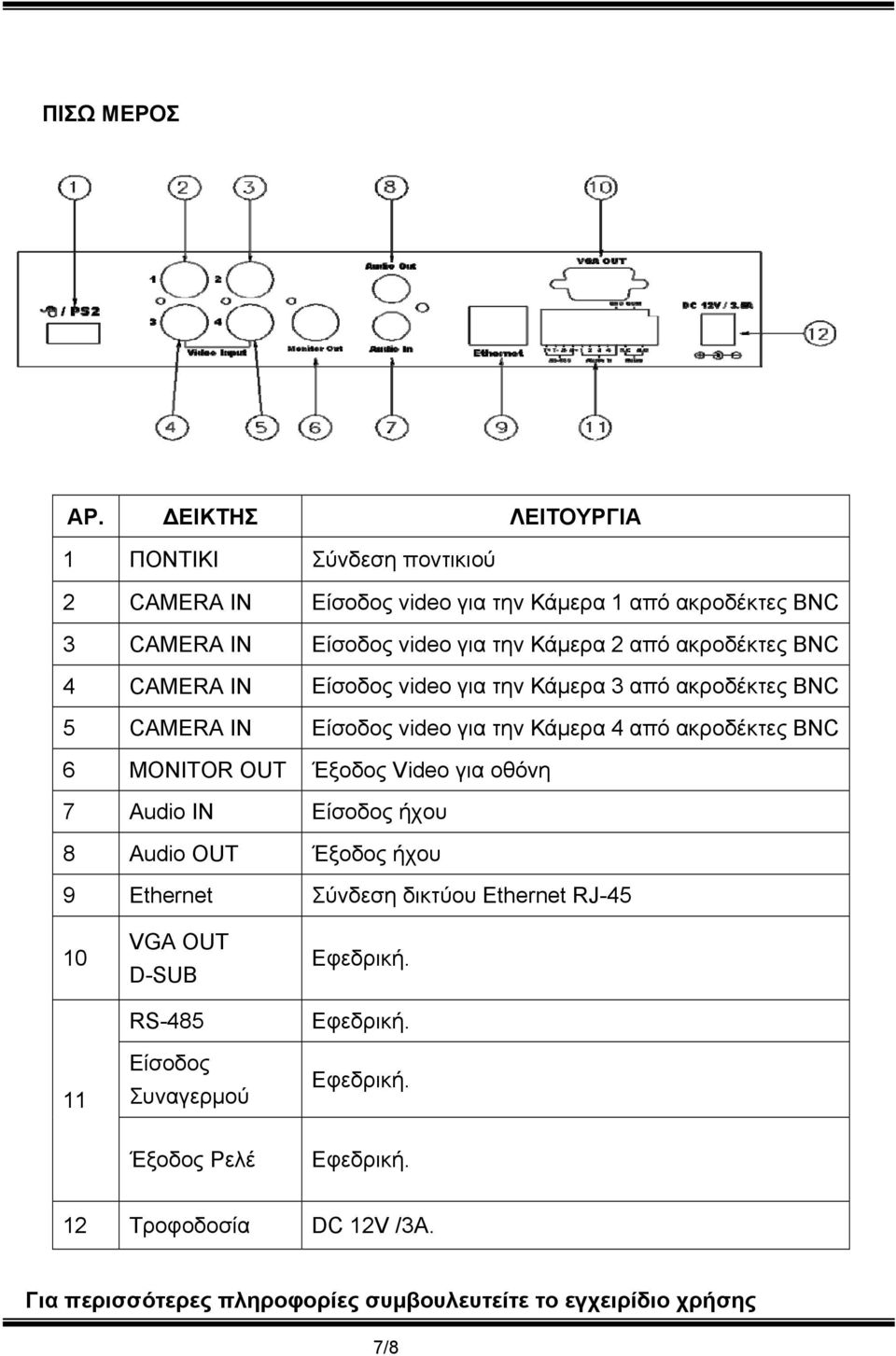

7 ΠΙΣΩ ΜΕΡΟΣ ΑΡ. ΔΕΙΚΤΗΣ ΛΕΙΤΟΥΡΓΙΑ 1 ΠΟΝΤΙΚΙ Σύνδεση ποντικιού 2 CAMERA IN Είσοδος video για την Κάμερα 1 από ακροδέκτες BNC 3 CAMERA IN Είσοδος video για την Κάμερα 2 από ακροδέκτες BNC 4 CAMERA IN Είσοδος video για την Κάμερα 3 από ακροδέκτες BNC 5 CAMERA IN Είσοδος video για την Κάμερα 4 από ακροδέκτες BNC 6 MONITOR OUT Έξοδος Video για οθόνη 7 Audio IN Είσοδος ήχου 8 Audio OUT Έξοδος ήχου 9 Ethernet Σύνδεση δικτύου Ethernet RJ VGA OUT D-SUB RS-485 Είσοδος Συναγερμού Εφεδρική. Εφεδρική. Εφεδρική. Έξοδος Ρελέ Εφεδρική. 12 Τροφοδοσία DC 12V /3A. Για περισσότερες πληροφορίες συμβουλευτείτε το εγχειρίδιο χρήσης 7/8

ακροδέκτες BNC 4 CAMERA IN Είσοδος video για την Κάμερα 3 από ακροδέκτες BNC 5 CAMERA IN Είσοδος video για την Κάμερα 4 από ακροδέκτες BNC 6 MONITOR OUT

8 D. ΕΙΔΟΠΟΙΗΣΗ 8/8
