EOS 9004D,9008D. Οδηγίες Χρήσης. SIGMA SECURITY-X.ΦΕΙ ΑΣ- version

Transcript

1 2010 EOS 9004D,9008D Οδηγίες Χρήσης SIGMA SECURITY-X.ΦΕΙ ΑΣ- version

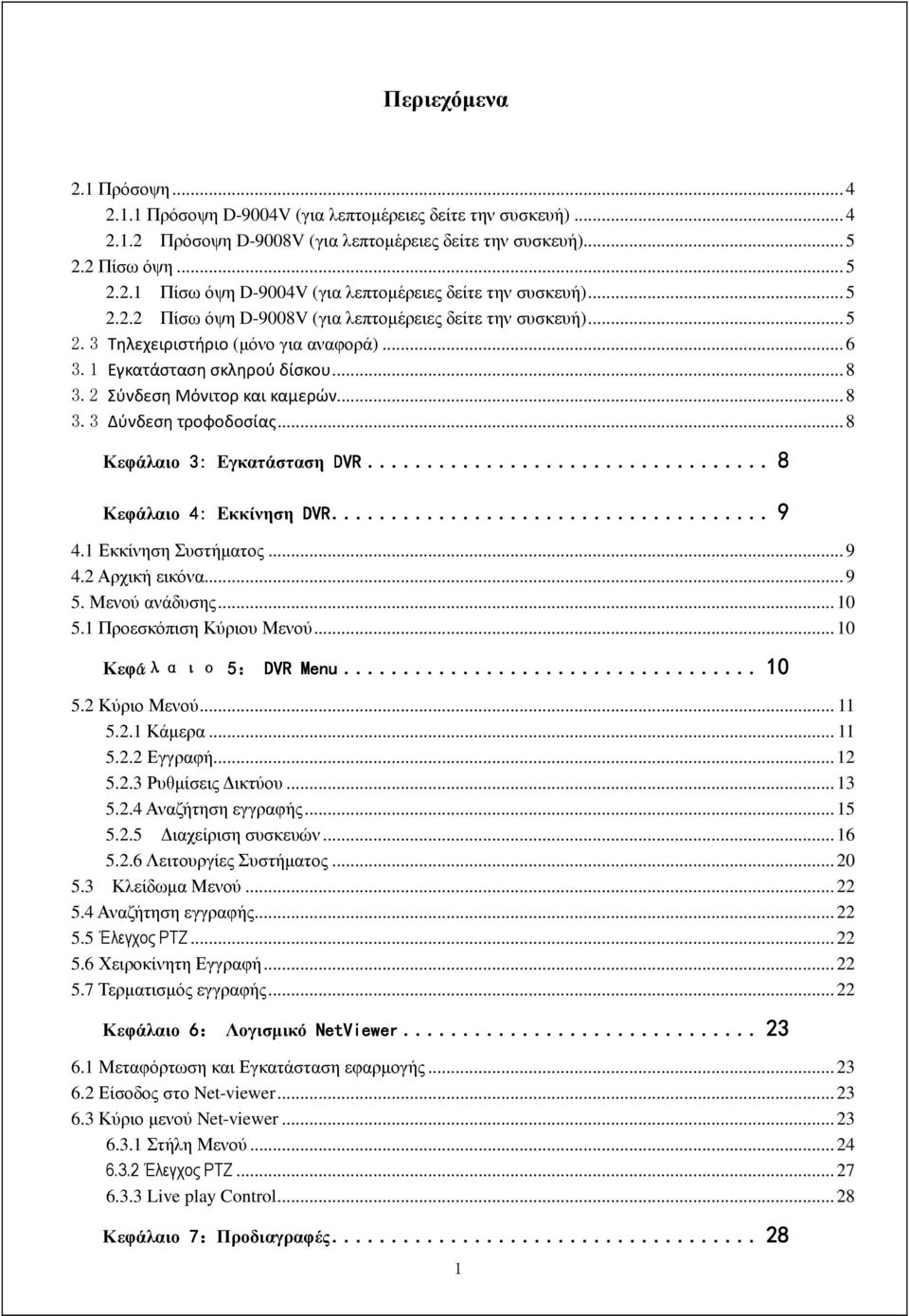

2 Περιεχόµενα 2.1 Πρόσοψη Πρόσοψη D-9004V (για λεπτοµέρειες δείτε την συσκευή) Πρόσοψη D-9008V (για λεπτοµέρειες δείτε την συσκευή) Πίσω όψη Πίσω όψη D-9004V (για λεπτοµέρειες δείτε την συσκευή) Πίσω όψη D-9008V (για λεπτοµέρειες δείτε την συσκευή) Τηλεχειριστήριο (µόνο για αναφορά) Εγκατάσταση σκληρού δίσκου Σύνδεση Μόνιτορ και καμερών Δύνδεση τροφοδοσίας... 8 Κεφάλαιο 3: Εγκατάσταση DVR Κεφάλαιο 4: Εκκίνηση DVR DVR... 8 DVR Εκκίνηση Συστήµατος Αρχική εικόνα Μενού ανάδυσης Προεσκόπιση Κύριου Μενού Κεφάλαιο 5: DVR Menu DVR Menu Κύριο Μενού Κάµερα Εγγραφή Ρυθµίσεις ικτύου Αναζήτηση εγγραφής ιαχείριση συσκευών Λειτουργίες Συστήµατος Κλείδωµα Μενού Αναζήτηση εγγραφής Έλεγχος PTZ Χειροκίνητη Εγγραφή Τερµατισµός εγγραφής Κεφάλαιο 6: Λογισµικό NetViewer NetViewer Μεταφόρτωση και Εγκατάσταση εφαρµογής Είσοδος στο Net-viewer Κύριο µενού Net-viewer Στήλη Μενού Έλεγχος PTZ Live play Control Κεφάλαιο 7:Προδιαγραφές

3 8.1 Αντιµετώπιση Προβληµάτων Κεφάλαιο 8: 8: Παράρτηµα Οδηγίες Συντήρησης Βασική συνδεσµολογία Συστήµατος Παρελκόµενα Οδηγίες ασφαλείας Γενικές οδηγίες ασφαλείας 1. Χρησιµοποιείστε κατάλληλη παροχή τροφοδοσίας. Μην τροφοδοτείτε το καταγραφικό µε παροχή ισχύος διαφορετική από αυτή που αναφέρεται στο τροφοδοτικό του ( V AC). 2. Μην εισάγετε µεταλλικά αντικείµενα µέσα στο µεταλλικό κουτί του καταγραφικού. Αν εισάγετε οτιδήποτε µεταλλικό µέσα στο κουτί του καταγραφικού υπάρχει κίνδυνος ηλεκτροπληξίας.. 3. Μην λειτουργείτε το καταγραφικό σε χώρους µε υγρασία και πολύ σκόνη. Αποφύγετε µέρη µε υψηλή υγρασία και πολύ σκόνη. 4. Μην εγκαταστήσετε το προϊόν σε χώρο που µπορεί να βραχεί ή γενικά σε εξωτερικό χώρο. Αν το προϊόν βραχεί από ατύχηµα, διακόψτε την τροφοδοσία και επικοινωνήστε µε τον τεχνικό σας. 5. Παρακαλώ κρατήστε τις επιφάνειες της συσκευής καθαρές και στεγνές. Για να καθαρίσετε την εξωτερική επιφάνεια του καταγραφικού παρακαλώ χρησιµοποιήστε ένα υγρό πανί (µε νερό) και σκουπίστε καλά. Ο καθαρισµός να γίνεται µε το καταγραφικό εκτός λειτουργίας και να µην χρησιµοποιήσετε υγρά καθαρισµού. 6. Φροντίστε ότι η συσκευή εξαερίζεται επαρκώς. Το καταγραφικό έχει ενσωµατωµένο ανεµιστήρα για την ψύξη του. Παρακαλώ φροντίστε να µην τοποθετήσετε το καταγραφικό σε χώρους µε υψηλή θερµοκρασία και υγρασία. 7. Μην επιχειρήσετε να αφαιρέσετε το πάνω καπάκι της συσκευής. Αν παρατηρήσετε παράξενους ήχους ή άσχηµη οσµή από το καταγραφικό, επικοινωνήστε άµεσα µε τον τεχνικό σας. 8. Μην επιχειρήσετε να αφαιρέσετε το πάνω καπάκι της συσκευής. Προσοχή: Υπάρχει κίνδυνος ηλεκτροπληξίας αν επιχειρήσετε επέµβαση στο εσωτερικό του καταγραφικού. 9. Μεταχειριστείτε το καταγραφικό προσεκτικά. Αν ρίξετε το καταγραφικό πάνω σε οποιαδήποτε σκληρή επιφάνεια, υπάρχει ο κίνδυνος να πάθει βλάβη. Αν το καταγραφικό δεν λειτουργεί λόγω φυσικής φθοράς επικοινωνήστε άµεσα µε τον τεχνικό σας. 10. Χρησιµοποιήστε κανονική µπαταρία Λιθίου. (η µπαταρία είναι προεγκατεστηµένη) Η κανονική µπαταρία λιθίου 3V που υπάρχει στην πλακέτα απεικόνισης θα πρέπει να αντικατασταθεί αν το ρολόι του συστήµατος δεν κρατάει την ώρα που προγραµµατίζεται. Προτείνουµε να επικοινωνήσετε µε τον τεχνικό σας για την αλλαγή της µπαταρίας και να µην την αντικαταστήσετε µόνοι σας.. 2

4 11. Εγκαταστήσετε το προϊόν σε συνθήκες καλού εξαερισµού. Το καταγραφικό περιέχει σκληρό δίσκο ο οποίος παράγει υψηλή θερµοκρασία κατά τη λειτουργία του. εν θα πρέπει να καλύψετε τις οπές εξαερισµού (πάνω, κάτω και στις πλευρές) όσο το σύστηµα λειτουργεί. Τοποθετείστε το καταγραφικό σε µέρος όπου υπάρχει καλή κυκλοφορία αέρα. Κεφάλαιο 1: Χαρακτηριστικά DVR Απεικόνιση πραγµατικού χρόνου Παρέχει απεικόνιση πραγµατικού χρόνου σε µόνιτορ Εγγραφή Επιτρέπει την εγγραφή σε πραγµατικό χρόνο σε σκληρό δίσκο Αντίγραφα ασφαλείας Υπάρχει η δυνατότητα εξαγωγής video σε USB flash, USB δίσκο. Αναπαραγωγή υνατότητα αναπαραγωγής των συνδεδεµένων καµερών Λειτουργία δικτύου Ρυθµίσεις συναγερµού Παρέχει δυνατότητα αποµακρυσµένης διαχείρισης του καταγραφικού από πολλαπλούς χρήστες ταυτόχρονα µε χρήση λογισµικού Υποστηρίζει σηµατοδότηση συναγερµού σε απώλεια video και απώλεια σκληρού δίσκου καθώς και εισόδου συναγερµού Λειτουργία Ποντικιού Υποστηρίζει ποντίκι USB για χειρισµό του συστήµατος Έλεγχος PTZ Υποστηρίζει έλεγχο κάµερας PTZ µέσω RS-485 Πίνακας 1-1 Χαρακτηριστικά καταγραφικού: H.264 Συµπίεση Video. Φιλικό στο χρήστη γραφικό µενού διαχείρισης µε αναδυόµενα παράθυρα και µε υποστήριξη ελληνικών µενού. Υποστηρίζει USB flash disk / και αφαιρούµενους USB σκληρούς δίσκους για εξαγωγή Video. Υποστηρίζει αποµακρυσµένη παρατήρηση µέσω κινητού 3G; Υποστηρίζει αναζήτηση αναπαραγωγής µε ηµεροµηνία και ώρα ή µε λίστα εγγραφών. Επιτρέπει άµεση έξοδο και κλείδωµα των µενού. Υποστηρίζει αυτόµατη συντήρηση προγραµµατισµένα Υποστηρίζει χειροκίνητη/συνεχή/µε ανίχνευση κίνησης/µε είσοδο συναγερµού/ µε ωράριο εγγραφή video. Ανάκτηση αρχείων συµβάντων. 3

5 Υποστηρίζει χειρισµό µε USB mouse Κεφάλαιο 2: ιάταξη του καταγραφικού 2.1 Πρόσοψη Πρόσοψη D-9004V (για λεπτοµέρειες δείτε την συσκευή) Α/Α Τίτλος Πλήκτρου Ενδείξεις Λειτουργίες 1 Power Switch ιακόπτης On/off 2 Ενδείκτης Αν ο πράσινος ενδείκτης ανάβει τότε η µονάδα είναι σε PWR λειτουργίας λειτουργία 3 έκτης IR έκτης IR 4 Ενδείκτης δίσκουr HDD Αν ο κόκκινος ενδείκτης αναβοσβήνει τότε ο σκληρός δίσκος του καταγραφικού είναι σε κατάσταση ανάγνωσης ή εγγραφής. 5 Επιλογή καναλιού: CH1 CH2 CH3 CH4 Επιλογή καναλιού 6 Τετράδα καµερών Απεικόνιση τετράδας καµερών ζωντανά ή αναπαραγωγή 7 Αναπ/γωγή πίσω Αναπαραγωγή προς τα πίσω / πλήκτρο µετακίνησης αριστερά 8 Παύση Παύση / αναπαραγωγή καρέ καρέ 9 Αναπαραγωγή Εισαγωγή στο µενού Pop Up/Aναπαραγωγή 10 FWD Αναπαραγωγή γρήγορα εµπρός/ πλήκτρο µετακίνησης δεξιά 11 STOP Τερµατισµός αναπαραγωγής ή χειροκίνητης εγγραφής 12 Εγγραφή Χειροκίνητη εγγραφή 13 MENU/ESC Είσοδος ή έξοδος στο µενού ρυθµίσεων 14 Πάνω Πλήκτρο κίνησης πάνω 15 SEL/EDIT Είσοδος σε µενού ανάδυσης; πλήκτρο Select / Edit 16 Down Πλήκτρο µετακίνησης προς τα κάτω 17 PTZ: Επιτρέπει τον έλεγχο κάµερας PTZ Πίνακας 2-1 4

6 2.1.2 Πρόσοψη D-9008V (για λεπτοµέρειες δείτε την συσκευή) 1 ιακόπτης τροφοδοσίας 11 PLAY: Αναπαραγωγή / Zoom 2 PWR: Ένδειξη λειτουργίας 12 FWD: Πλήκτρο κίνησης εµπρός / Ίριδα 3 HDD: ενδείκτης σκληρού δίσκου 13 STOP: Πλήκτρο τερµατισµού 4 SEARCH: Αναζήτηση αναπαραγωγής 14 REC: Χειροκίνητη εγγραφή 5 MUTE: σίγαση 15 MENU/ESC/LEFT: Menu / ESC / Left key 6 CH- :Μετάβαση στο προηγούµ.κανάλι 16 UP: Πλήκτρο κίνησης πάνω 7 CH+ : Μετάβαση στο επόµενο κανάλι 17 SEL/EDIT/RIGHT: Επιλογή/επεξεργασία/ πλήκτρο µετακίνησης δεξιά 8 ALL: προεσκόπιση όλων των καναλιών 18 DOWN: Πλήκτρο κίνησης κάτω 9 REW: αναπαραγωγή πίσω / Εστίαση 19 PTZ: Είσοδος / έξοδος σε έλεγχο PTZ 10 PAUSE: Παύση/πλήκτρο χρόνου εναλλαγής 2.2 Πίσω όψη Πίσω όψη D-9004V (για λεπτοµέρειες δείτε την συσκευή) 1 CH1-4: Είσοδοι καµερών 6 VGA έξοδος 2 Έξοδος Video 7 USB θύρα 3 Είσοδοι ήχου 8 Θύρα για ποντίκι 4 Έξοδος ήχου 9 RS-485 / Είσοδοι / έξοδος συναγερµού 5 LAN: LAN θύρα 10 Είσοδος τροφοδοσίας Πίσω όψη D-9008V (για λεπτοµέρειες δείτε την συσκευή) 5

7 1 CH1-8: Είσοδοι καµερών 6 VGA έξοδος 2 Έξοδος Video 7 USB θύρα 3 Είσοδοι ήχου 8 Θύρα για ποντίκι 4 Έξοδος ήχου 9 RS-485 / Είσοδοι / έξοδος συναγερµού 5 LAN: LAN θύρα 10 Είσοδος τροφοδοσίας 4-CH: Προσδιορισµός RS485 / εισόδων συναγερµού (από δεξιά προς τα αριστερά): Ακροδέκτης 1-2:θύρα ελέγχου PTZ Ακροδέκτης 1:RS-485A Ακροδέκτης 2:RS-485B Ακροδέκτης 3-4: Είσ.Συναγερμού 1 Ακροδέκτης 5-6:Είσ.Συναγερμού 2 Ακροδέκτης 7-8: Είσ.Συναγερμού 3 Ακροδέκτης 9-10:Είσ.Συναγερμού 4 Ακροδέκτης 11-12:Έξοδ.Συναγερµού 8-CH: Προσδιορισµός RS485 / εισόδων συναγερµού (από δεξιά προς τα αριστερά): Ακροδέκτης 1-2:Θύρα ελέγχου PTZ Ακροδέκτης 1: RS-485A Ακροδέκτης 2:RS-485B Ακροδέκτης 3-4:Είσ.Συναγερμού 1 Ακροδέκτης 4-5:Είσ.Συναγερμού 2 Ακροδέκτης 6-7: Είσ.Συναγερμού 3 Ακροδέκτης 7-8:Είσ.Συναγερμού 4 Ακροδέκτης 9-10: Είσ.Συναγερμού 5 Ακροδέκτης 10-11: Είσ.Συναγερμού 6 Ακροδέκτης 12-13: Είσ.Συναγερμού 7 Ακροδέκτης 13-14: Είσ.Συναγερμού 8 Ακροδέκτης : Έξοδος Συναγερμού 2.3 Τηλεχειριστήριο (µόνο για αναφορά) 6

8 1-9 Επιλογή καναλιού Αριθµητικό πλήκτρο ALL Απεικόνιση όλων των καναλιών Menu Είσοδος / έξοδος σε µενού Πλήκτρο µετακίνησης πάνω SEL Audio Mute Πλήκτρο µετακίνησης κάτω Πλήκτρο επιλογής Γρήγορη κίνηση πίσω Αναπαραγωγή Γρήγορη κίνηση εµπρός Χειροκίνητη εγγραφή Παύση/ χρόνος εναλλαγής Τερµατισµός Έλεγχος Έλεγχος Λειτουργία του ποντικιού Μπορείτε χρησιµοποιώντας ποντίκι να χειριστείτε το καταγραφικό. Στην αρχική σελίδα εσιέλθετε µέσα στο παράθυρο σύνδεσης (µε δεξί κλικ του ποντικιού) και επιλέξτε οποιοδήποτε µενού µε το ποντίκι (αριστερό κλικ). Θα εµφανισθεί αναδυόµενο µενού που θα ζητά κωδικό πρόσβασης για να συνδεθείτε. Εισάγετε τον κωδικό πρόσβασης για να εισέλθετε στα µενού. Όταν έχετε ανοίξει το κύριο µενού, κάνοντας διπλό αριστερό κλικ θα εισαχθείτε στο εξί κλικ του υποµενού της επιλογής σας Στο µενού αναπαραγωγής, κάνοντας διπλό κλικ θα γίνει ποντικιού αναπαραγωγή επιλεγµένου αρχείου. Αλλαγή ρυθµίσεων σε κουτιά επιλογής ή στην ρύθµιση περιοχής ανίχνευσης κίνησης. Κάνετε κλικ στο κουτί επιλογών για να εµφανισθούν τα µενού Με αριστερό κλικ του ποντικιού ρυθµίζετε την µπάρα χρωµάτων και την µπάρα ρύθµισης της έντασης του ήχου.. Με αριστερό κλικ σε µενού επεξεργασίας επιλέγει τιµή, χαρακτήρες, γράµµατα ή αριθµούς [Enter- ] [ Backspace ]. Στην κατάσταση απεικόνισης κάνοντας δεξί κλικ εµφανίζονται τα αναδυόµενα µενού. Αριστερό κλικ (όπως φαίνεται στην Εικόνα 5-1). του ποντικιού Στο Κύριο Μενού ή στα υποµενού του, αν κάνετε δεξί κλικ µε το ποντίκι θα βγείτε από το τρέχoν µενού. ιπλό αριστερό Σε κατάσταση ζωντανής απεικόνισης ή αναπαραγωγής, κάνοντας διπλό αριστερό κλικ κλικ του θα µεγιστοποιήσει την οθόνη. Στο λεπτοµερές µενού αναπαραγωγής, κάνοντας διπλό ποντικιού κλικ θα γίνει αναπαραγωγή επιλεγµένου αρχείου. Μετακίνηση Μετακίνηση µέσα στα διάφορα µενού ποντικιού Κύλιση του Στις ρυθµίσεις ανίχνευσης κίνησης, η κύλιση του ποντικιού επιλέγει περιοχή ποντικιού ανίχνευσης κίνησης. Στο µενού Ρυθµίσεις Χρωµάτων [Color set], η κύλιση του 7

9 ποντικιού θα ρυθµίσει την µπάρα χρωµάτων και την µπάρα ελέγχου έντασης ήχου. Πίνακας 2-2 Κεφάλαιο 3: Εγκατάσταση DVR 3.1 Εγκατάσταση σκληρού δίσκου Προσοχή: µην αποσυνδέετε τον σκληρό δίσκο όταν το καταγραφικό είναι σε λειτουργία! (1) Ξεβιδώστε και αφαιρέστε το καπάκι του καταγραφικού. (2) Βιδώστε τον σκληρό δίσκο και συνδέστε το καλώδιο τροφοδοσίας και δεδοµένων προσεκτικά. (3) Τοποθετείστε, προσεκτικά, πάλι το καπάκι και βιδώστε το. 3.2 Σύνδεση Μόνιτορ και καμερών Συνδέστε τις κάµερες στις αντίστοιχες εισόδους του καταγραφικού, και την έξοδο Video BNC ή VGA σε µόνιτορ. ( είτε το κεφάλαιο 2.2-Πίσω όψη). Αν η κάµερα είναι PTZ, πρέπει να συνδέσετε τα καλώδια RS485 A & B στην αντίστοιχη θύρα του καταγραφικού (δείτε κεφάλαιο 8). 3.3 Δύνδεση τροφοδοσίας Χρησιµοποιήστε το τροφοδοτικό της συσκευασίας για να τροφοδοτήσετε το καταγραφικό. Προσοχή: Μην τροφοδοτήσετε καµία άλλη συσκευή από αυτό το τροφοδοτικό! 8

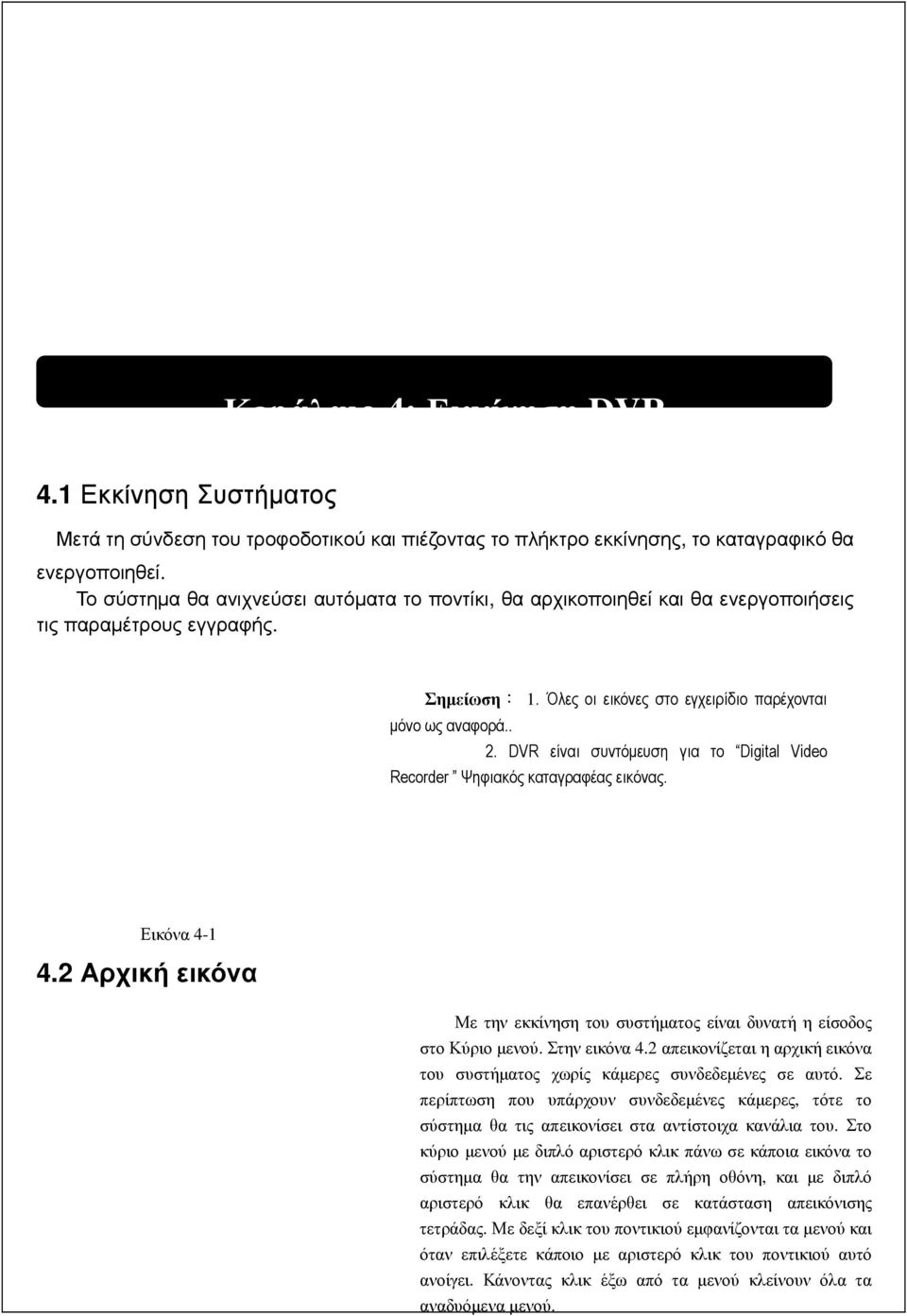

10 Κεφάλαιο 4: Εκκίνηση DVR 4.1 Εκκίνηση Συστήµατος Μετά τη σύνδεση του τροφοδοτικού και πιέζοντας το πλήκτρο εκκίνησης, το καταγραφικό θα ενεργοποιηθεί. Το σύστηµα θα ανιχνεύσει αυτόµατα το ποντίκι, θα αρχικοποιηθεί και θα ενεργοποιήσεις τις παραµέτρους εγγραφής. Σηµείωση: 1. Όλες οι εικόνες στο εγχειρίδιο παρέχονται µόνο ως αναφορά.. 2. DVR είναι συντόµευση για το Digital Video Recorder Ψηφιακός καταγραφέας εικόνας. Εικόνα Αρχική εικόνα Με την εκκίνηση του συστήµατος είναι δυνατή η είσοδος στο Κύριο µενού. Στην εικόνα 4.2 απεικονίζεται η αρχική εικόνα του συστήµατος χωρίς κάµερες συνδεδεµένες σε αυτό. Σε περίπτωση που υπάρχουν συνδεδεµένες κάµερες, τότε το σύστηµα θα τις απεικονίσει στα αντίστοιχα κανάλια του. Στο κύριο µενού µε διπλό αριστερό κλικ πάνω σε κάποια εικόνα το σύστηµα θα την απεικονίσει σε πλήρη οθόνη, και µε διπλό αριστερό κλικ θα επανέρθει σε κατάσταση απεικόνισης τετράδας. Με δεξί κλικ του ποντικιού εµφανίζονται τα µενού και όταν επιλέξετε κάποιο µε αριστερό κλικ του ποντικιού αυτό 9 ανοίγει. Κάνοντας κλικ έξω από τα µενού κλείνουν όλα τα αναδυόµενα µενού.

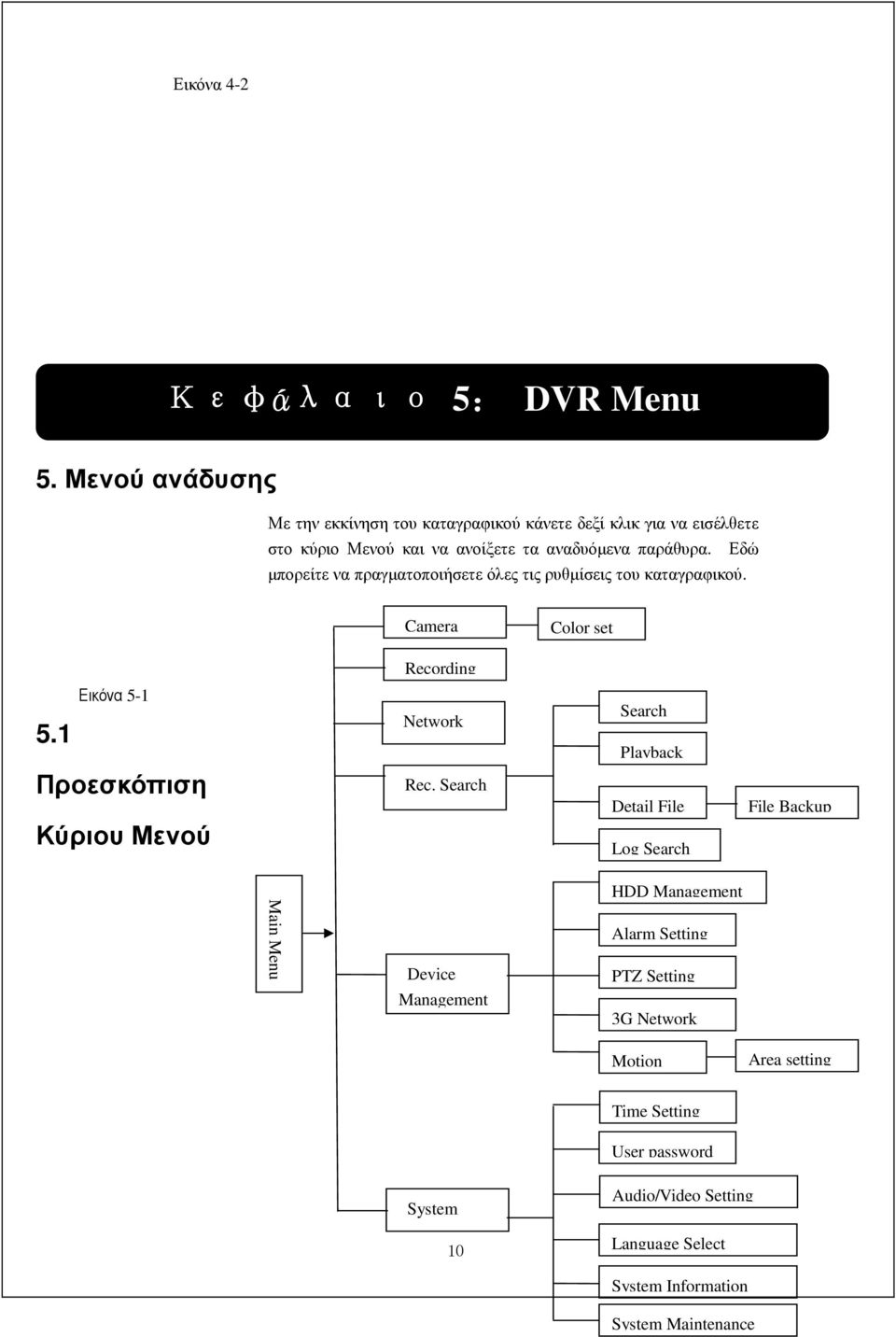

11 Εικόνα 4-2 Κεφάλαιο 5: DVR Menu 5. Μενού ανάδυσης Με την εκκίνηση του καταγραφικού κάνετε δεξί κλικ για να εισέλθετε στο κύριο Μενού και να ανοίξετε τα αναδυόµενα παράθυρα. Εδώ µπορείτε να πραγµατοποιήσετε όλες τις ρυθµίσεις του καταγραφικού. Camera Color set Recording 5.1 Εικόνα 5-1 Network Search Playback Προεσκόπιση Κύριου Μενού Rec. Search Detail File Log Search File Backup Main Menu Device Management HDD Management Alarm Setting PTZ Setting 3G Network Motion Area setting Time Setting User password System 10 Audio/Video Setting Language Select System Information System Maintenance

12 5.2 Κύριο Μενού Κάνοντας δεξί κλικ µε το ποντίκι στην κεντρική οθόνη θα εµφανισθεί αναδυόµενο µενού, όπου µπορείτε να επιλέξετε το κεντρικό µενού. (όπως φαίνεται στην Εικόνα 5.3). Στο κεντρικό µενού µπορείτε να διαµορφώσετε τη λειτουργία του καταγραφικού σύµφωνα µε τις ανάγκες σας µε τις παρακάτω επιλογές: Κάµερα (Camera), Εγγραφή (Recording), ίκτυο (Network), Αναζήτηση εγγραφής (Recording search), Σκληρός ίσκος (HDD), Συναγερµός (Alarm), έλεγχος PTZ (PTZ Control), ίκτυο 3G (3G Network) & Ανίχνευση κίνησης (motion detection) κλπ. Επίσης µπορείτε να ρυθµίσετε κωδικούς πρόσβασης, ώρα, ηµεροµηνία, επιλογή Γλώσσας, Συντήρηση συστήµατος κ.λ.π. Εικόνα Κάµερα Επιλέξτε [Main Menu Camera] για να ρυθµίσετε τον τίτλο, την θέση τίτλου κάθε κάµερας (όπως φαίνεται στην Εικόνα 5-3). Επιπλέον, µπορείτε να ρυθµίσετε φωτεινότητα, αντίθεση, κορεσµό, οξύτητα χρωµάτων για κάθε κανάλι στο µενού [Color] και αν κάποια κάµερα θα εµφανίζεται ή όχι στην απεικόνιση και στην αναπαραγωγή. Ο τίτλος κάµερας µπορεί να είναι έως 8 χαρακτήρες. Εικόνα 5-3 Μπορείτε επίσης, να ρυθµίσετε φωτεινότητα, κορεσµό, αντίθεση, και οξύτητα χρωµάτων για κάθε κανάλι ξεχωριστά µέσα στο µενού [Color]. 11

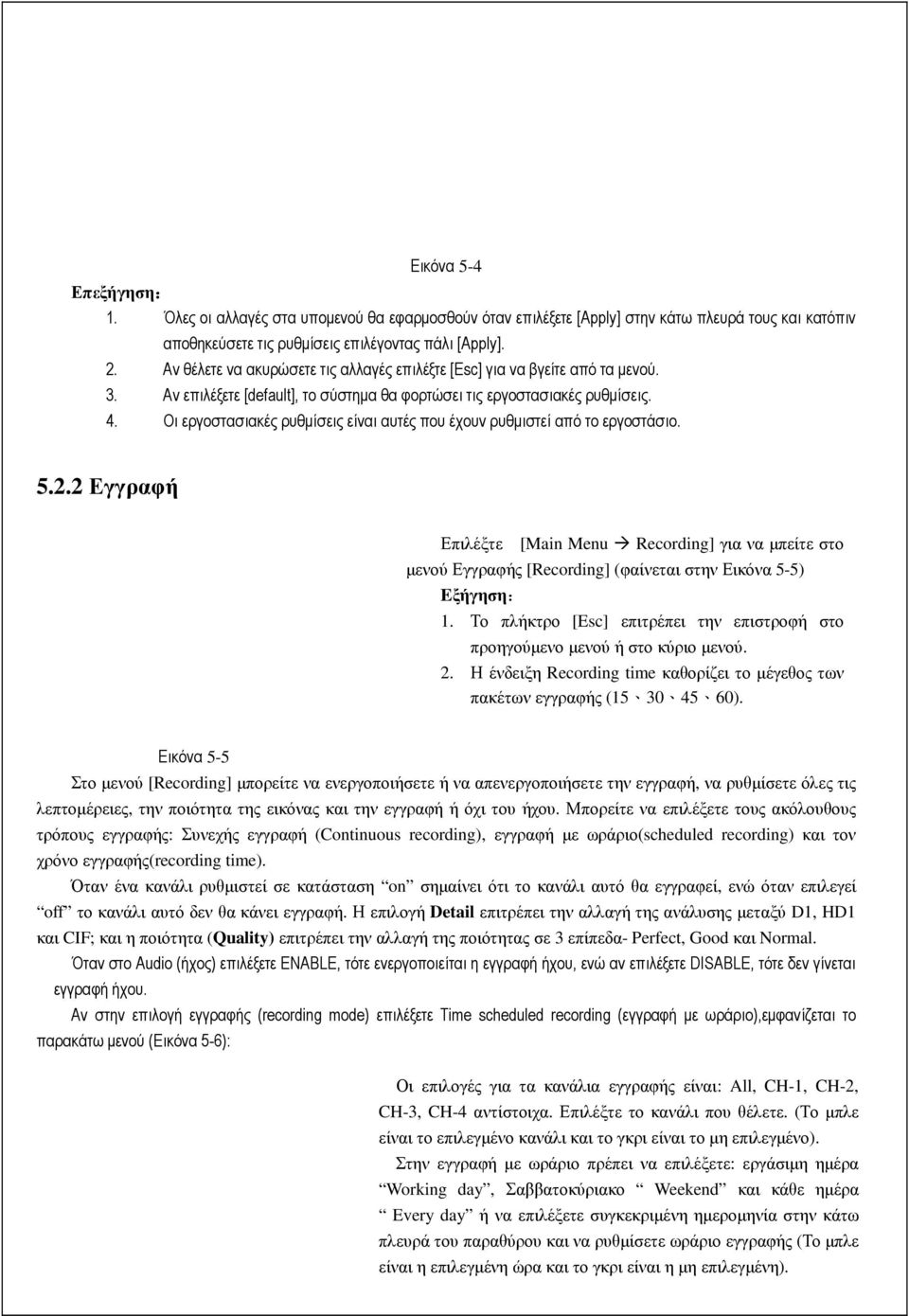

13 Εικόνα 5-4 Επεξήγηση: 1. Όλες οι αλλαγές στα υποµενού θα εφαρµοσθούν όταν επιλέξετε [Apply] στην κάτω πλευρά τους και κατόπιν αποθηκεύσετε τις ρυθµίσεις επιλέγοντας πάλι [Apply]. 2. Αν θέλετε να ακυρώσετε τις αλλαγές επιλέξτε [Esc] για να βγείτε από τα µενού. 3. Αν επιλέξετε [default], το σύστηµα θα φορτώσει τις εργοστασιακές ρυθµίσεις. 4. Οι εργοστασιακές ρυθµίσεις είναι αυτές που έχουν ρυθµιστεί από το εργοστάσιο Εγγραφή Επιλέξτε [Main Menu Recording] για να µπείτε στο µενού Εγγραφής [Recording] (φαίνεται στην Εικόνα 5-5) Eξήγηση: 1. Το πλήκτρο [Esc] επιτρέπει την επιστροφή στο προηγούµενο µενού ή στο κύριο µενού. 2. Η ένδειξη Recording time καθορίζει το µέγεθος των πακέτων εγγραφής ( ). Εικόνα 5-5 Στο µενού [Recording] µπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε την εγγραφή, να ρυθµίσετε όλες τις λεπτοµέρειες, την ποιότητα της εικόνας και την εγγραφή ή όχι του ήχου. Μπορείτε να επιλέξετε τους ακόλουθους τρόπους εγγραφής: Συνεχής εγγραφή (Continuous recording), εγγραφή µε ωράριο(scheduled recording) και τον χρόνο εγγραφής(recording time). Όταν ένα κανάλι ρυθµιστεί σε κατάσταση on σηµαίνει ότι το κανάλι αυτό θα εγγραφεί, ενώ όταν επιλεγεί off το κανάλι αυτό δεν θα κάνει εγγραφή. Η επιλογή Detail επιτρέπει την αλλαγή της ανάλυσης µεταξύ D1, HD1 και CIF; και η ποιότητα (Quality) επιτρέπει την αλλαγή της ποιότητας σε 3 επίπεδα- Perfect, Good και Normal. Όταν στο Audio (ήχος) επιλέξετε ENABLE, τότε ενεργοποιείται η εγγραφή ήχου, ενώ αν επιλέξετε DISABLE, τότε δεν γίνεται εγγραφή ήχου. Αν στην επιλογή εγγραφής (recording mode) επιλέξετε Time scheduled recording (εγγραφή µε ωράριο),εµφανίζεται το παρακάτω µενού (Εικόνα 5-6): Οι επιλογές για τα κανάλια εγγραφής είναι: All, CH-1, CH-2, CH-3, CH-4 αντίστοιχα. Επιλέξτε το κανάλι που θέλετε. (Το µπλε είναι το επιλεγµένο κανάλι και το γκρι είναι το µη επιλεγµένο). Στην εγγραφή µε ωράριο πρέπει να επιλέξετε: εργάσιµη ηµέρα Working day, Σαββατοκύριακο Weekend και κάθε ηµέρα Every day ή να επιλέξετε συγκεκριµένη ηµεροµηνία στην κάτω πλευρά του παραθύρου και να ρυθµίσετε ωράριο εγγραφής (Το µπλε είναι η επιλεγµένη 12 ώρα και το γκρι είναι η µη επιλεγµένη).

14 Εικόνα 5-6 Μπορείτε να επιλέξετε [All alarm recording], [All normal Recording] και [All not recording] για να ρυθµίσετε αν η εγγραφή θα γίνεται µε συναγερµό, µε ωράριο ή καθόλου. Το σύστηµα είναι ρυθµισµένο µε τις παρακάτω εργοστασιακές επιλογές εγγραφής: Hr01:00 am-07:59 am : Καµία εγγραφή Hr08:00 am-18:59 pm : Κανονική εγγραφή Hr 19:00 pm- 00:59 pm : Εγγραφή µε συναγερµό ή ανίχνευση κίνησης Σηµείωση: Στα µενού ρύθµισης εγγραφής και αναπαραγωγής, το αρχικό χρώµα σηµαίνει καµία εγγραφή, το κόκκινο χρώµα σηµαίνει εγγραφή µε ενεργοποίηση συναγερµού ή ανίχνευσης κίνησης, και το µπλε απεικονίζει το επιλεγµένο κανάλι και ηµεροµηνία Ρυθµίσεις ικτύου Επιλέξτε [Main Menu Network Set] για να αλλάξετε ρυθµίσεις δικτύου (όπως φαίνεται στην Εικόνα 5-7): Μετά την επιλογή τύπου δικτύου όπως DHCP PPPOE, χειροκίνητη επιλογή και ρύθµιση θύρας web µπορείτε να συνδεθείτε δικτυακά µε το καταγραφικό. Εικόνα 5-7 Με την επιλογή DHCP, DHCP ο server θα καθορίσει την διεύθυνση IP του καταγραφικού, αυτόµατα. Με την επιλογή PPPoE, πρέπει να εισάγετε όνοµα χρήστη και κωδικό πρόσβασης που παρέχεται από τον ISP ρυθµίσετε την θύρα web. (για λεπτοµέρειες δείτε την Εικόνα 5-8). και να Εικόνα 5-8 Όταν επιλέγετε να κάνετε χειροκίνητη εγγραφή πρέπει να καταχωρήσετε διεύθυνση IP, µάσκα υποδικτύου, και προεπιλεγµένη πύλη καθώς και θύρα web (όπως φαίνεται στην Εικόνα 5-9). 13

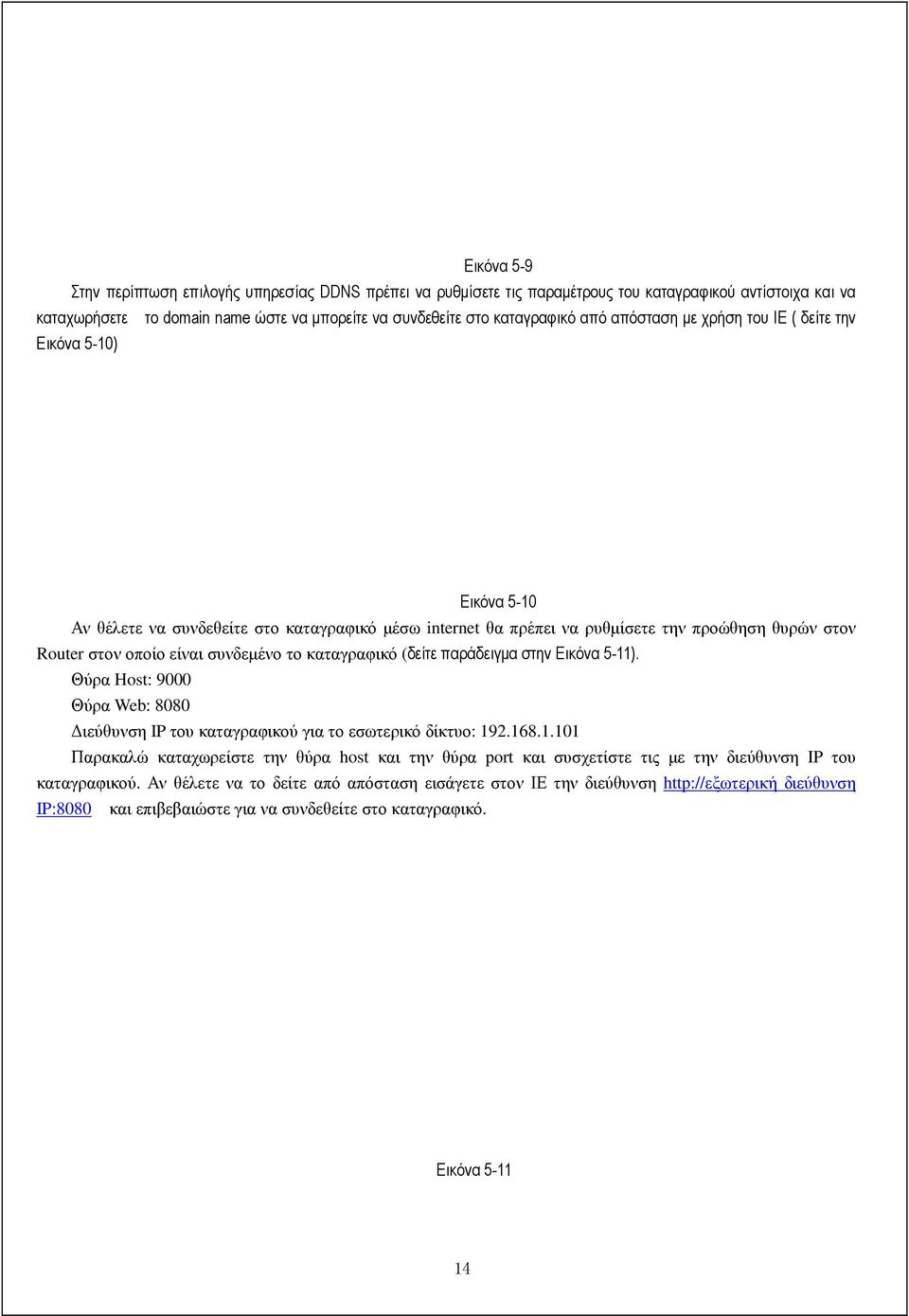

15 Εικόνα 5-9 Στην περίπτωση επιλογής υπηρεσίας DDNS πρέπει να ρυθµίσετε τις παραµέτρους του καταγραφικού αντίστοιχα και να καταχωρήσετε το domain name ώστε να µπορείτε να συνδεθείτε στο καταγραφικό από απόσταση µε χρήση του IE ( δείτε την Εικόνα 5-10) Εικόνα 5-10 Αν θέλετε να συνδεθείτε στο καταγραφικό µέσω internet θα πρέπει να ρυθµίσετε την προώθηση θυρών στον Router στον οποίο είναι συνδεµένο το καταγραφικό (δείτε παράδειγµα στην Εικόνα 5-11). Θύρα Host: 9000 Θύρα Web: 8080 ιεύθυνση IP του καταγραφικού για το εσωτερικό δίκτυο: Παρακαλώ καταχωρείστε την θύρα host και την θύρα port και συσχετίστε τις µε την διεύθυνση IP του καταγραφικού. Αν θέλετε να το δείτε από απόσταση εισάγετε στον ΙΕ την διεύθυνση διεύθυνση IP:8080 και επιβεβαιώστε για να συνδεθείτε στο καταγραφικό. Εικόνα

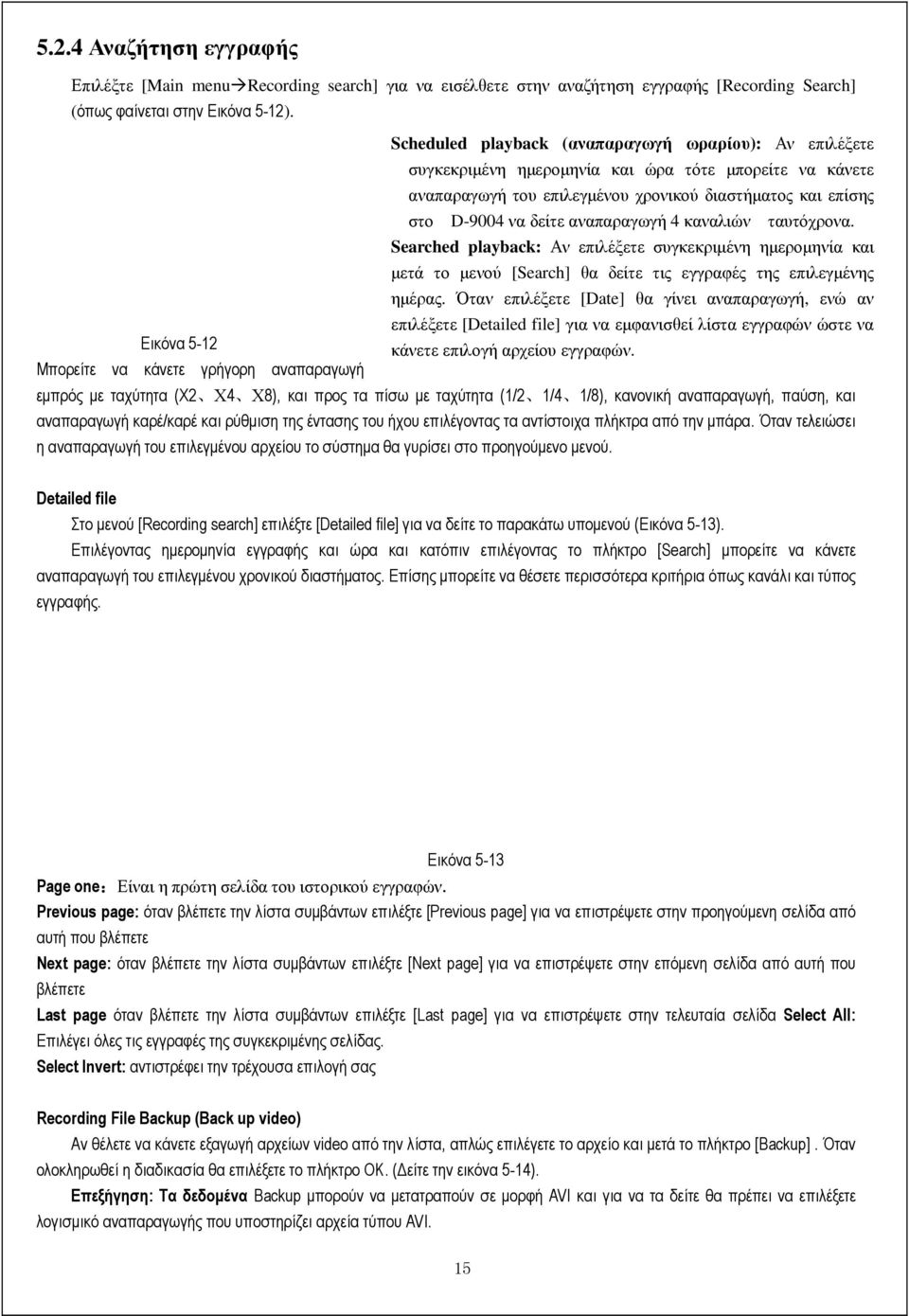

16 5.2.4 Αναζήτηση εγγραφής Επιλέξτε [Main menu Recording search] για να εισέλθετε στην αναζήτηση εγγραφής [Recording Search] (όπως φαίνεται στην Εικόνα 5-12). Scheduled playback (αναπαραγωγή ωραρίου): Αν επιλέξετε συγκεκριµένη ηµεροµηνία και ώρα τότε µπορείτε να κάνετε αναπαραγωγή του επιλεγµένου χρονικού διαστήµατος και επίσης στο D-9004 να δείτε αναπαραγωγή 4 καναλιών ταυτόχρονα. Searched playback: Αν επιλέξετε συγκεκριµένη ηµεροµηνία και µετά το µενού [Search] θα δείτε τις εγγραφές της επιλεγµένης ηµέρας. Όταν επιλέξετε [Date] θα γίνει αναπαραγωγή, ενώ αν επιλέξετε [Detailed file] για να εµφανισθεί λίστα εγγραφών ώστε να Εικόνα 5-12 κάνετε επιλογή αρχείου εγγραφών. Μπορείτε να κάνετε γρήγορη αναπαραγωγή εµπρός µε ταχύτητα (Χ2 Χ4 Χ8), και προς τα πίσω µε ταχύτητα (1/2 1/4 1/8), κανονική αναπαραγωγή, παύση, και αναπαραγωγή καρέ/καρέ και ρύθµιση της έντασης του ήχου επιλέγοντας τα αντίστοιχα πλήκτρα από την µπάρα. Όταν τελειώσει η αναπαραγωγή του επιλεγµένου αρχείου το σύστηµα θα γυρίσει στο προηγούµενο µενού. Detailed file Στο µενού [Recording search] επιλέξτε [Detailed file] για να δείτε το παρακάτω υποµενού (Εικόνα 5-13). Επιλέγοντας ηµεροµηνία εγγραφής και ώρα και κατόπιν επιλέγοντας το πλήκτρο [Search] µπορείτε να κάνετε αναπαραγωγή του επιλεγµένου χρονικού διαστήµατος. Επίσης µπορείτε να θέσετε περισσότερα κριτήρια όπως κανάλι και τύπος εγγραφής. Εικόνα 5-13 Page one:είναι η πρώτη σελίδα του ιστορικού εγγραφών. Previous page: όταν βλέπετε την λίστα συµβάντων επιλέξτε [Previous page] για να επιστρέψετε στην προηγούµενη σελίδα από αυτή που βλέπετε Next page: όταν βλέπετε την λίστα συµβάντων επιλέξτε [Next page] για να επιστρέψετε στην επόµενη σελίδα από αυτή που βλέπετε Last page όταν βλέπετε την λίστα συµβάντων επιλέξτε [Last page] για να επιστρέψετε στην τελευταία σελίδα Select All: Επιλέγει όλες τις εγγραφές της συγκεκριµένης σελίδας. Select Invert: αντιστρέφει την τρέχουσα επιλογή σας Recording File Backup (Βack up video) Αν θέλετε να κάνετε εξαγωγή αρχείων video από την λίστα, απλώς επιλέγετε το αρχείο και µετά το πλήκτρο [Backup]. Όταν ολοκληρωθεί η διαδικασία θα επιλέξετε το πλήκτρο OK. ( είτε την εικόνα 5-14). Επεξήγηση: Τα δεδοµένα Backup µπορούν να µετατραπούν σε µορφή AVI και για να τα δείτε θα πρέπει να επιλέξετε λογισµικό αναπαραγωγής που υποστηρίζει αρχεία τύπου AVI. 15

17 Εικόνα 5-14 Αναζήτηση αρχείου συµβάντων Επιλέξτε [Recording Search Log Search] για να µπείτε µέσα στην αναζήτηση αρχείου συµβάντων [Log Search] (όπως φαίνεται στην Εικόνα 5-15). Εικόνα 5-15 Εκεί µπορείτε να επιλέξετε ηµεροµηνία και τύπο συµβάντων και κατόπιν να επιλέξετε [Start Search] αντίστοιχο αρχείο. ώστε να βρείτε το ιαχείριση συσκευών Στο µενού αυτό διαχειρίζεστε τις διάφορες υποσυσκευές του καταγραφικού όπως ο σκληρός δίσκος, οι είσοδοι συναγερµού, ο έλεγχος PTZ, το δίκτυο και οι ρυθµίσεις 3G, η ανίχνευση κίνησης κ.λ.π. Εικόνα ιαχείριση Σκληρού ίσκου Επιλέξτε [Main Menu Device Management HDD Management] για να εισέλθετε στο µενού διαχείρισης σκληρού δίσκου [HDD Management] (όπως φαίνεται στην Εικόνα 5-17). 16

18 Εικόνα 5-17 Αν έχετε συνδέσει σκληρό δίσκο, το σύστηµα θα τον αναγνωρίσει αυτόµατα και θα δείξει την κατάσταση του. Αν ο δίσκος δεν είναι διαµορφωµένος θα έχετε την ένδειξη Not format. Σε άλλη περίπτωση η κατάσταση του δίσκου θα είναι Normal (για λεπτοµέρειες δείτε την Εικόνα 5-18). Εικόνα 5-18 HDD Total Size: είχνει το συνολικό µέγεθος του σκληρού δίσκου. HDD Usable space: δείχνει τον ελεύθερο χώρο του σκληρού δίσκου. Available recording time: δείχνει ανάλογα µε την ποιότητα και ταχύτητα εγγραφής πόσο χρόνο µπορείτε να καταγράψετε ακόµη. Auto-overwrite: όταν επιλεγεί on, τότε ο δίσκος όταν γεµίσει θα κάνει επανεγγραφή. Όταν επιλεγεί off τότε ο δίσκος θα σταµατήσει την εγγραφή όταν γεµίσει. Format HDD: Αν ο δίσκος χρησιµοποιείται για πρώτη φορά θα πρέπει να διαµορφωθεί πρώτα. Επιλέξτε [Format HDD] για να αρχίσει η διαµόρφωση του σκληρού δίσκου. Όταν επιβεβαιώσετε την διαµόρφωση του σκληρού δίσκου, το σύστηµα θα ζητήσει επιβεβαίωση Format HDD will loss all the data, do you confirm?. Θα πρέπει να επιβεβαιώσετε πάλι και το σύστηµα θα εµφανίσει τα µηνύµατα: Is formatting και successful format ; Και µετά θα γίνει αυτόµατη επανεκκίνηση του συστήµατος. Format U thumb disk: επιτρέπει την διαµόρφωση δίσκου Flash USB Alarm Set (Ρύθµιση Συναγερµών) Επιλέξτε [Main Menu Device Management Alarm Set] για να εισέλθετε στο µενού ρύθµισης συναγερµών [Alarm set] και να ρυθµίσετε τις διάφορες παραµέτρους (φαίνεται στην Εικόνα 5-19). 17

19 Εικόνα 5-19 I/O Status Alarm:έχει τις επιλογές Normal-open, Normal-close και off. Όταν επιλέξετε Normal-open, τότε η είσοδς ενεργοποιείται µε βραχυκύκλωµα. Αν επιλέξετε Normal-closeτότε η είσοδος ενεργοποιείται µε ανοικτό κύκλωµα. Αν επιλέξετε offτότε η λειτουργία απενεργοποιείται. HDD invalidation alarm Επιλογή On και Off. Όταν η επιλογή είναι on, τότε θα υπάρχει ηχητικό σήµα και η οπτική ένδειξη H σε απώλεια δίσκου, βλάβη, ή µη διαµόρφωση. Αντίθετα αν η επιλογή είναι off τότε θα υπάρχει µόνο οπτική σήµανση. HDD space not enough: Επιλογή On και Off. Όταν η επιλογή είναι on, θα υπάρχει ηχητική σήµανση συναγερµού όταν δεν υπάρχει επαρκής χώρος στο δίσκο. Video Loss Alarm Επιλογή On και Off. Όταν η επιλογή είναι on, θα υπάρχει ηχητική και οπτική σήµανση συναγερµού όταν υπάρχει απώλεια σήµατος Video. Alarm processing:έξοδος Συναγερµού(10s, 20s, 40s, 60s) Χρόνος βοµβητή (10s,20,40s,60s) και χρόνος εγγραφής µετά το συµβάν(0s 30s,1 λεπτό,2 λεπτά,5 λεπτά) Τύπος Συναγερμού Video Loss Motion Detection Λειτουργία Όταν το καταγραφικό δεν λαµβάνει σήµα video (βλάβη κάµερας, κοµµένο καλώδιο, βλάβη τροφοδοσίας κάµερας) τότε θα υπάρχει συναγερµός. Όταν έχουµε κίνηση στην περιοχή ανίχνευσης κίνησης, τότε θα υπάρχει συναγερµός. Μπορείτε να ρυθµίσετε την ευαισθησία. I/O Status Ενεργοποίηση εισόδου συναγερµού. ιάφορα σήµατα συναγερµού που αφορούν την κατάσταση του σκληρού δίσκου (βλάβη, πρόβληµα HDD Status τροφοδοσίας, χαµηλός χώρος αποθήκευσης, κλπ). Πίνακας Ρυθμίσεις ελέγχου PTZ Επιλέξτε [Main menu Device Management PTZ Set] για να επιλέξετε το κανάλι PTZ που θέλετε να ελέγξετε και να ρυθµίσετε το πρωτόκολλο PTZ (Pelco-D, Pelco-P), τον ρυθµό δεδοµένων Baud rate ( ), Data bit ( ), Stop bit (1 2), Parity Check(None Odd Even Mark Space)καθώς και τη διεύθυνση. Οι παραπάνω παράµετροι αντιστοιχούν στο επιλεγµένο κάθε φορά κανάλι. Εικόνα Δίκτυο 3G Επιλέξτε [Main menu Device management 3G Network] για να µπείτε στο µενού [3G network] για ρύθµιση επικοινωνίας µε κινητό. Οι επιλογές ασύρµατης δικτύωσης αφορούν 2.5G(µετάδοση εικόνας µε 3 frames/sec & 160*120), 2.75G (µετάδοση εικόνας µε 10 frames / sec) και 3G (µετάδοση εικόνας µε 15 frames / sec). 18 Με την ρύθµιση αυτών των παραµέτρων µπορείτε να χρησιµοποιήσετε κινητό τηλέφωνο όπως τα Nokia N95, N93, για την σύνδεση µε το καταγραφικό και την απεικόνιση των καµερών.

20 Εικόνα 5-21 Επεξήγηση: όταν το καταγραφικό θα συνδεθεί στο Router, θα πρέπει να ανοίξετε επίσης την πόρτα 554 ή οποιαδήποτε άλλη της επιλογής σας για να έχετε επικοινωνία µε κινητό (δείτε τις Εικόνα 5-22 & Εικόνα 5-23). Εικόνα 5-22 Εικόνα Ανίχνευση Κίνησης Επιλέξτε [Main Device Management Motion Detection] για να µπείτε στο µενού Ανίχνευσης κίνησης [Motion Detection] και να ρυθµίσετε τις σχετικές παραµέτρους. Το µενού [Motion detection] έχει τρεις παραµέτρους Κατάσταση καναλιού (Channel Status), ευαισθησία (Sensitivity) και περιοχή ανίχνευσης(motion area). Εικόνα 5-24 Channel Status: Ενεργοποίηση ή απενεργοποίηση ανίχνευσης κίνησης στο συγκεκριµένο κανάλι. Sensitivity: Ρύθµιση ευαισθησίας ανίχνευσης κίνησης σε 4 επίπεδα: Highest High, normal,low. Area Setting: Ρύθµιση περιοχής ανίχνευσης σε κάθε κάµερα η περιοχή της κάθε κάµερας χωρίζεται σε 12*15 παράθυρα. Όταν κάτι κινηθεί µέσα στις επιλεγµένες περιοχές τότε θα ενεργοποιηθεί το κύκλωµα ανίχνευσης κίνησης και θα υπάρχει κόκκινη σηµατοδότηση της περιοχής στην οθόνη που είναι συνδεµένη στο καταγραφικό. 19

21 Εικόνα Λειτουργίες Συστήµατος Εικόνα Ρύθμιση ώρας Στο µενού [System] περιλαµβάνει τα παρακάτω µενού: Ρύθµιση ώρας (Time Set), Κωδικός Χρήστη (User Password), Ρυθµίσεις Audio/Video, Επιλογή Γλώσσας (Language select), Πληροφορίες Συστήµατος (System Info) και Συντήρηση Συστήµατος (System Maintenance). Όταν µπείτε στο µενού [System] µπορείτε να διαµορφώσετε τις παρακάτω ρυθµίσεις. Επιλέξτε [Main menu System Time set] για να εισέλθετε στο µενού ρύθµισης της ώρας [Time Set]. Εκεί µπορείτε να ρυθµίσετε, την ώρα και την ηµεροµηνία του συστήµατος, τον τύπο απεικόνισης της ώρας και να πραγµατοποιήσετε ρυθµίσεις θερινής ώρας. Εικόνα Κωδικός Χρήστη Αυτή η επιλογή επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε τον κωδικό πρόσβασης του καταγραφικού. Εικόνα 5-28 Όταν θέσετε την επιλογή password Enable στο ON (δείτε την Εικόνα 5-29), µπορείτε να καταχωρήσετε κωδικό πρόσβασης για χρήστη (user) και διαχειριστή (administrator) του συστήµατος. 20 Αν θέλετε να αλλάξετε αυτή την επιλογή θα σας ζητηθεί να εισάγετε τον κωδικό διαχειριστή του συστήµατος.

22 Εικόνα Ρυθµίσεις Ήχου και Video Επιλέξτε [Main Menu System Audio/Video Set] ώστε να µπείτε µέσα στο µενού ρυθµίσεων Audio/Video και να ρυθµίσετε την ανάλυση VGA(800* * *768) και το σύστηµα Video(PAL NTSC) Εικόνα 5-30 Αν θέλετε να ρυθµίσετε την ένταση του ήχου κάνετε κλικ στην επιλογή [Adjust volume] και επιλέξτε την επιθυµητή ένταση. (όπως φαίνεται στην 5-31) Ρύθµιση Γλώσσας Εικόνα 5-31 Επιλέξτε [Language Select] για να αλλάξετε την γλώσσα των µενού κατά την επιθυµία σας (όπως φαίνεται στην Εικόνα 5-32) και επιλέξτε [Ok]. Η γλώσσα που επιλέξατε θα ενεργοποιηθεί µετά την επανεκκίνηση του συστήµατος. Εικόνα Πληροφορίες Συστήµατος. Επιλέξτε [Main Menu System System Info] tγια να µπείτε µέσα στις πληροφορίες συστήµατος [System Info] για απεικόνιση πληροφοριών όπως ο τύπος της συσκευής, η έκδοση λογισµικού, η διεύθυνση MAC, κ.λ.π. Εικόνα

23 Συντήρηση Συστήµατος Εικόνα 5-3 Στο µενού αυτό µπορείτε να ρυθµίσετε την αυτόµατη συντήρηση της συσκευής, να επαναφέρετε τις εργοστασιακές ρυθµίσεις ή να αναβαθµίσετε το σύστηµα. Επιλέξτε [Main menu System System Maintenance] για να µπείτε µέσα στην συντήρηση συστήµατος [System Maintenance] (όπως φαίνεται στην Εικόνα 5-34). Όταν ενεργοποιήσετε την αυτόµατη συντήρηση, θα γίνεται επανεκκίνηση του συστήµατος προγραµµατισµένα. 5.3 Κλείδωµα Μενού Εικόνα 5-35 Για περισσότερη ασφάλεια επιλέξτε κλείδωµα των µενού του συστήµατος επιλέγοντας [Menu Lock] και κλειδώνοντας το καταγραφικό.. Αν θέλετε να το ξεκλειδώσετε εισάγετε τον κωδικό της συσκευής (device code) και κωδικό χρήστη ( δείτε εικόνα Εικόνα 5-35). Επεξήγηση: Ο γενικός χρήστης έχει δυνατότητα αναπαραγωγής ενώ ο ιαχειριστής (Administrator)έχει δυνατότητα πρόσβασης σε όλες τις λειτουργίες. 5.4 Αναζήτηση εγγραφής Κάνετε δεξί κλικ στην αρχική οθόνη και επιλέξτε Αναζήτηση Εγγραφής [Recording Search]. Κατόπιν, επιλέξτε ηµεροµηνία και ώρα αναπαραγωγής και να δείτε καταγεγραµµένο Video. Για περισσότερες λεπτοµέρειες δείτε την παράγραφο Έλεγχος PTZ Οι ρυθµίσεις των παραµέτρων PTZ παρουσιάσθηκαν στο Κεφάλαιο Εδώ σας δίνεται η δυνατότητα να χειρισθείτε µία συσκευή PTZ. Κάνετε δεξί κλικ στην αρχική οθόνη για να επιλέξετε το µενού ελέγχου PTZ (δείτε την Εικόνα 5-33). Χρησιµοποιώντας τα πλήκτρα Z+&Z- κάνετε zoom In / out, και επιλέγοντας F+&F- εστιάζετε µακριά ή κοντά ενώ µε τα πλήκτρα I+&I- ανοίγετε ή κλείνετε την ίριδα Χειροκίνητη Εγγραφή Εικόνα 5-33 Πιέζοντας το πλήκτρο [Rec.] έχετε την δυνατότητα ενεργοποίησης χειροκίνητης εγγραφής. 5.7 Τερµατισµός εγγραφής Αν θέλετε να τερµατίσετε την εγγραφή του καταγραφικού επιλέξτε [Stop Rec.] στο µενού. 22

24 Κεφάλαιο 6: Λογισµικό NetViewer 6.1 Μεταφόρτωση και Εγκατάσταση εφαρµογής Ανοίξτε τον Ιnternet Explorer και πληκτρολογήστε την διεύθυνση IP και την θύρα WEB του DVR, όπως π.χ. και επιβεβαιώστε την µεταφόρτωση της εφαρµογής. Ο υπολογιστής σας πρέπει να είναι συνδεµένος στο Internet ώστε να γίνει µεταφόρτωση και εγκατάσταση της εφαρµογής. Σηµείωση: Ελέγξτε τις ρυθµίσεις ασφαλείας του υπολογιστή σας και του ΙΕ αν δεν µπορεί να γίνει η µεταφόρτωση της εφαρµογής. 6.2 Είσοδος στο Net-viewer Μετά την εγκατάσταση της εφαρµογής επιλέξτε γλώσσα και εισάγετε τον κωδικό σας για να συνδεθείτε επιλέγοντας το πλήκτρο [Log-in]. Ο εργοστασιακός κωδικός είναι κενός. Μπορείτε όποτε θέλετε να ρυθµίσετε νέο κωδικό όπως περιγράφεται στο τµήµα [Password set] µενού. Εικόνα 6-1 Μετά την είσοδο στο πρόγραµµα Net-viewer, θα δείτε ζωντανή εικόνα από το καταγραφικό αυτόµατα (όπως φαίνεται στην Εικόνα 6-2). Εικόνα Κύριο µενού Net-viewer Συνδεθείτε στο Net-viewer και δείτε την παρακάτω εικόνα. 23

25 6.3.1 Στήλη Μενού Εικόνα 6-3 Η στήλη µενού περιλαµβάνει τα µενού Ζωντανής εικόνας [Live Display],αναπαραγωγής [Playback] και ρυθµίσεων [Setting] Ζωντανή εικόνα Μετά την είσοδο στο λογισµικό θα δείτε ζωντανή εικόνα (Εικόνα 6-3) Αναπαραγωγή Επιλέγετε [Playback]για να µπορέσετε να δείτε αναπαραγωγή video του καταγραφικού αποµακρυσµένα. Επιλέξτε µέρα, κανάλι και τύπο εγγραφής και µετά Reflash. Κατόπιν επιλέξτε συµβάν από τη λίστα για αναπαραγωγή. Μπορείτε να ρυθµίσετε την ταχύτητα αναπαραγωγής του καταγραφικού µε κύλιση της µπάρας στην κάτω πλευρά του µενού (όπως φαίνεται στην Εικόνα 6-4). Εικόνα 6-4 Play : επιτρέπει την αναπαραγωγή ή την παύση του video [Play]/[Pause]. Stop : επιτρέπει τερµατισµό αναπαραγωγής. F.F. : επιτρέπει γρήγορη αναπαραγωγή προς τα εµπρός. Slow : επιτρέπει αναπαραγωγή προς τα πίσω. Next Frame: επιτρέπει αναπαραγωγή καρέ µε καρέ. 264 TO AVI button: επιτρέπει µετατροπή H.264 σε AVI. 24

26 Η εργοστασιακή ρύθµιση είναι εξαγωγή αρχείων σε Η.264. Ο χρήστης µπορεί να µετατρέψει τα αρχεία σε AVI Ρυθμίσεις Επιλέξτε [Setting] για να εισέλθετε στα υποµενού συµπεριλαµβανοµένου και του µενού τρόπου εγγραφής [Recording Mode], Συναγερµού [Alarm Mode], ελέγχου ΡΤΖ [PTZ Control], ρυθµίσεων δικτύου [Network Setting], ρυθµίσεων συστήµατος[system Setting] και πληροφοριών Host [Host Info]. Επεξήγηση: Μόνο όταν το DVR είναι σε κατάσταση ζωντανής απεικόνισης έχετε την δυνατότητα αλλαγών στις ρυθµίσεις και στις παραµέτρους του, αποµακρυσµένα. Τα µενού ρυθµίσεων µέσω του λογισµικού Netviewer είναι ίδια µε αυτά του.,1 Τύπος εγγραφής Επιλέξτε [Recording Mode] και εκεί µπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε κάθε κανάλι, και να ρυθµίσετε τις παραµέτρους εγγραφής (λεπτοµέρειες, ποιότητα, ήχο, τύπος video και τύπο εγγραφής) αποµακρυσµένα µε το Net-viewer. Εικόνα 6-5 Επιλέξτε [Rec. Task] για να εισέλθετε στο υποµενού (όπως φαίνεται στην Εικόνα 6-6). Εικόνα 6-6,2 Ρυθµίσεις Συναγερµού Επιλέξτε [Alarm Setting] για να µπείτε στο υποµενού (όπως φαίνεται στην Εικόνα 6-7). Μπορείτε να ρυθµίσετε τις παραµέτρους των εισόδων και εξόδων συναγερµού για κάθε κανάλι του καταγραφικού. Επίσης, υπάρχει δυνατότητα ρύθµισης της ανίχνευσης κίνησης, καθώς και τις ενέργειες που θα πραγµατοποιεί το σύστηµα σε περιπτώσεις σφαλµάτων, όπως απώλειας σήµατος Video, σφάλµατος σκληρού δίσκου, Για περισσότερες λεπτοµέρειες δείτε την παράγραφο

27 Εικόνα 6-7 Εδώ µπορείτε να ρυθµίσετε την ανίχνευση κίνησης για κάθε κανάλι ξεχωριστά (όπως φαίνεται την Εικόνα 6-8).,3 Έλεγχος PTZ Εικόνα 6-8 Επιλέξτε [PTZ control] για να πραγµατοποιήσετε ρυθµίσεις PTZ. Οι ρυθµίσεις αυτές δεν διαφέρουν µε αυτές που µπορούν να πραγµατοποιηθούν απευθείας στο DVR. Παρακαλώ δείτε την παράγραφο (όπως φαίνεται στην Εικόνα 5-9). Εικόνα 6-9,4 Ρυθµίσεις ικτύου Επιλέξτε [Network Setting] για να εισέλθετε το µενού [Network Setting]. Οι ρυθµίσεις είναι ταυτόσηµες µε 26

28 αυτές του αντίστοιχου µενού του DVR. Για λεπτοµέρειες δείτε την παράγραφο Network Setting. Εικόνα 6-10,5 Ρυθµίσεις Συστήµατος Επιλέξτε [System setting] για να εισέλθετε στο µενού ρυθµίσεων (όπως φαίνεται στην Εικόνα 6-11); Επιλέξτε τύπο δικτυακής σύνδεσης για να πραγµατοποιήσετε τις σχετικές ρυθµίσεις. Επιλέξτε το πλήκτρο [ ] για προεσκόπιση της διαδροµής αποθήκευσης του λογισµικού net-viewer και της διαδροµής αποθήκευσης στιγµιότυπων. Στο µενού αυτό επίσης µπορείτε να αλλάξετε τους κωδικούς χρηστών και να ρυθµίσετε την αλλαγή θερινής ώρας κλπ.. Εικόνα 6-11,6 Πληροφορίες Host. Επιλέξτε [Host Info.] για να εισέλθετε στο αντίστοιχο υποµενού (όπως φαίνεται στην Εικόνα 6-12). Εδώ µπορείτε να ελέγξετε το ποσοστό χρήσης του σκληρού δίσκου, τον υπολειπόµενο χρόνο αποθήκευσης, το χρόνο εγγραφών που υπάρχουν ήδη, την έκδοση του λογισµικού, την διεύθυνση MAC κλπ Έλεγχος PTZ Εικόνα 6-12,2.PTZ control: δυνατότητα χειρισµού focus, zoom και ίριδας κάµερας PTZ,3.Setting: ρύθµιση των παραµέτρων PTZ.,5.Clear:καθαρισµός παραµέτρων PTZ. 27
