1 2011 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ & ΕΓΚΑΤΑΣΤΑΣΗΣ TD-2300 SERIES SIGMA SECURITY 1

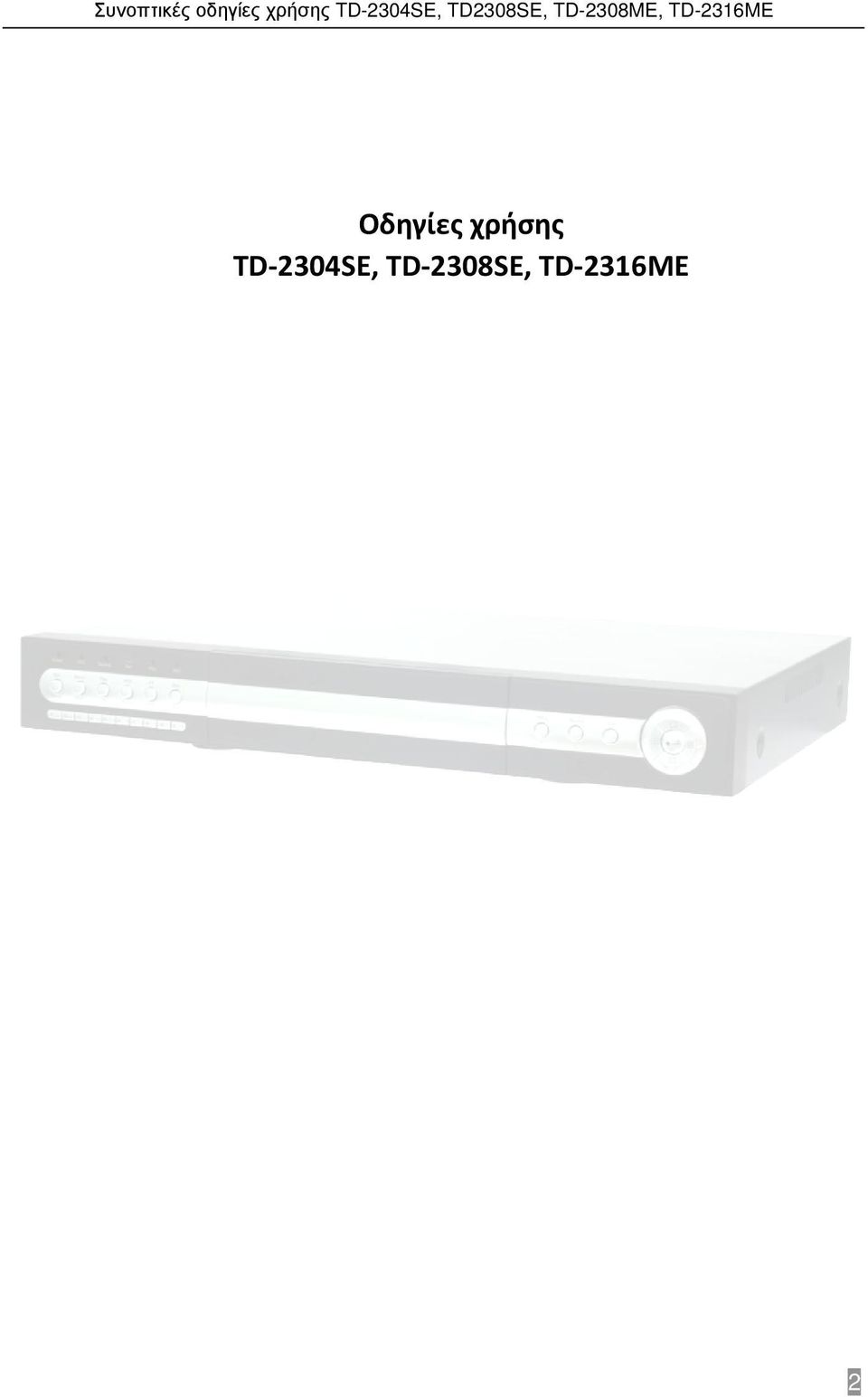

2 Oδηγίες χρήσης TD-2304SE, TD-2308SE, TD-2316ME 2

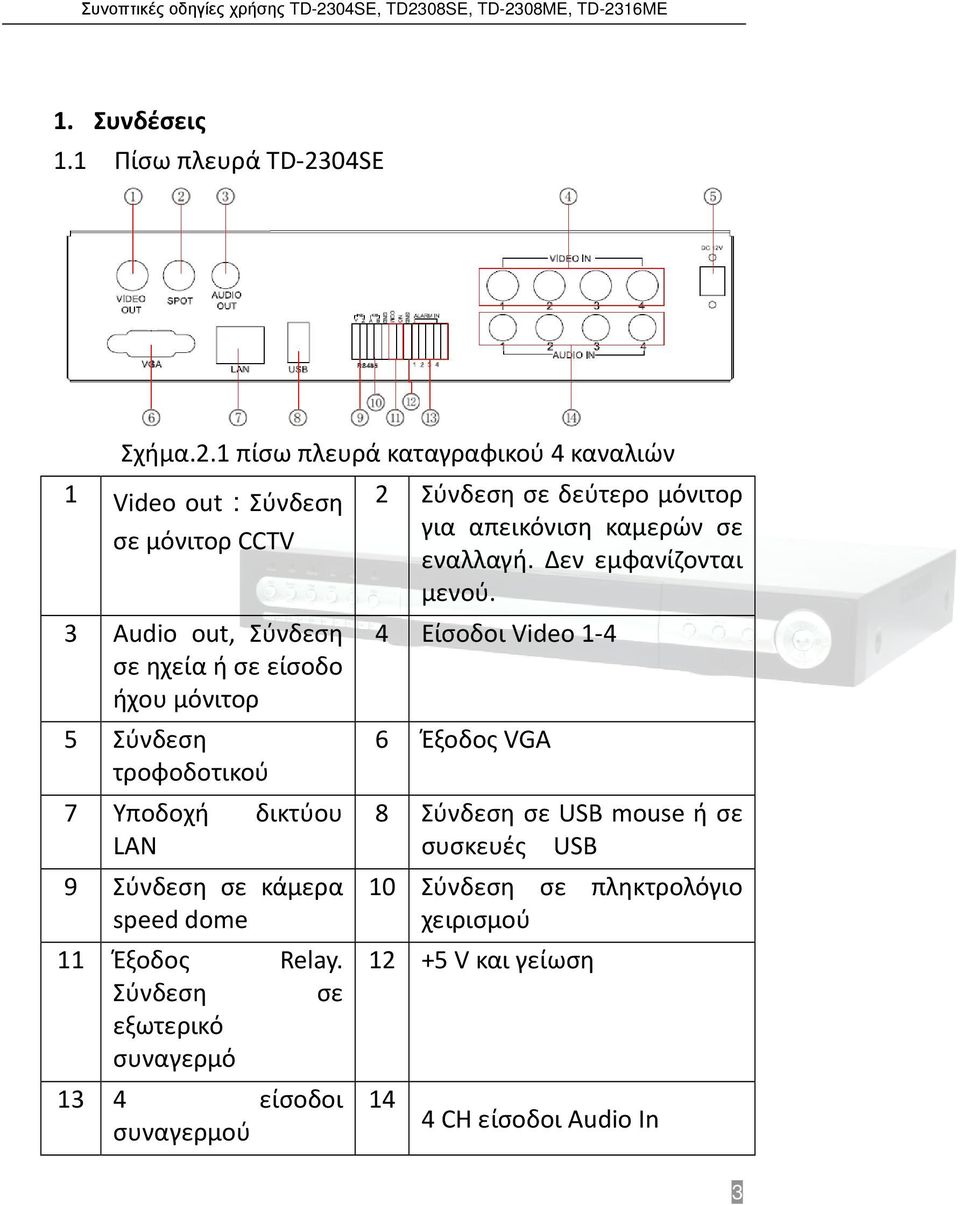

3 1. Συνδέσεις 1.1 Πίσω πλευρά TD-2304SE Σχήμα.2.1 πίσω πλευρά καταγραφικού 4 καναλιών 1 Video out:σύνδεση σε μόνιτορ CCTV 3 Audio out, Σύνδεση σε ηχεία ή σε είσοδο ήχου μόνιτορ 5 Σύνδεση τροφοδοτικού 7 Υποδοχή δικτύου LAN 9 Σύνδεση σε κάμερα speed dome 11 Έξοδος Relay. Σύνδεση σε εξωτερικό συναγερμό 13 4 είσοδοι συναγερμού 2 Σύνδεση σε δεύτερο μόνιτορ για απεικόνιση καμερών σε εναλλαγή. Δεν εμφανίζονται μενού. 4 Είσοδοι Video Έξοδος VGA 8 Σύνδεση σε USB mouse ή σε συσκευές USB 10 Σύνδεση σε πληκτρολόγιο χειρισμού V και γείωση 14 4 CH είσοδοι Audio Ιn 3

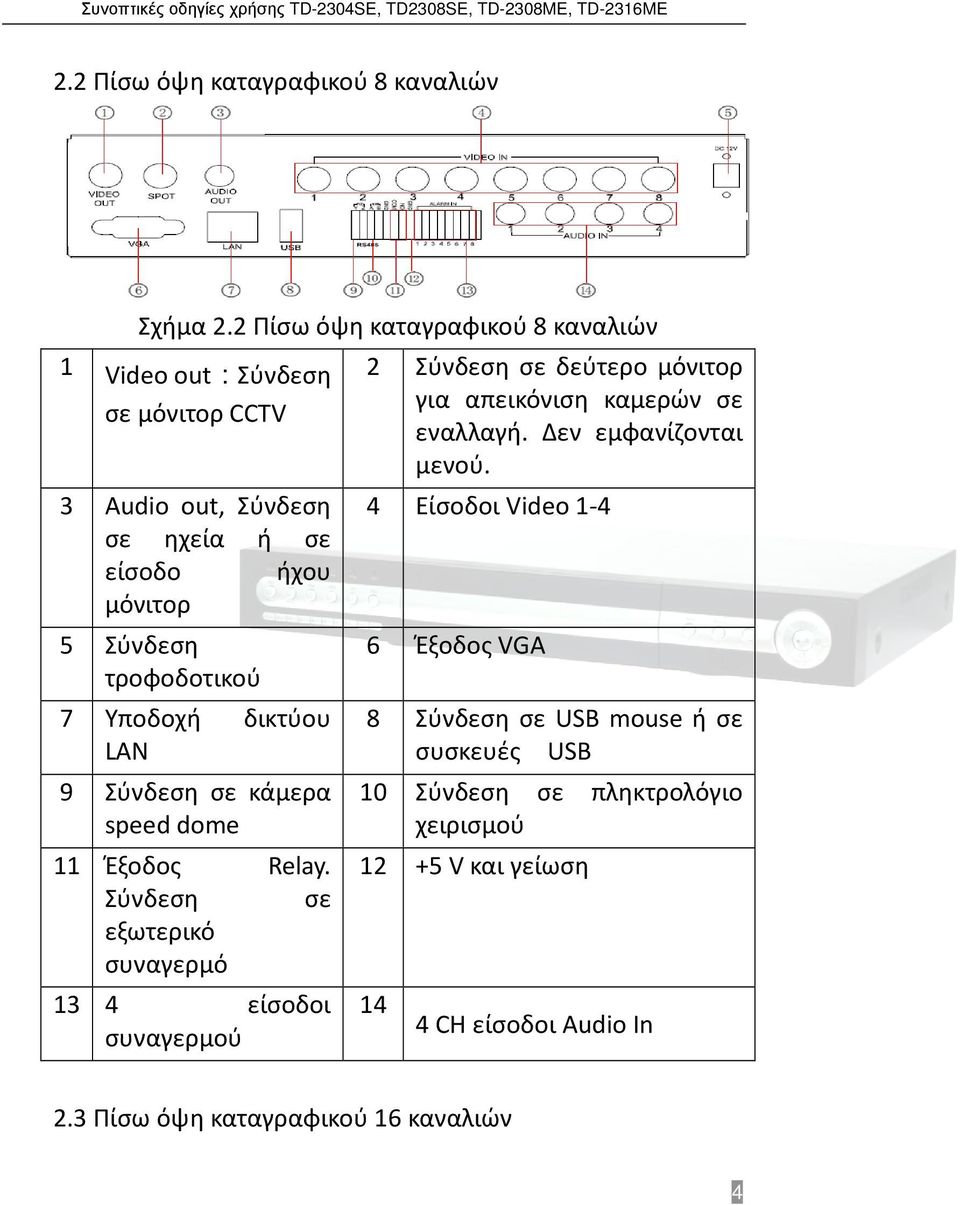

4 2.2 Πίσω όψη καταγραφικού 8 καναλιών Σχήμα 2.2 Πίσω όψη καταγραφικού 8 καναλιών 1 Video out:σύνδεση σε μόνιτορ CCTV 3 Audio out, Σύνδεση σε ηχεία ή σε είσοδο ήχου μόνιτορ 5 Σύνδεση τροφοδοτικού 7 Υποδοχή δικτύου LAN 9 Σύνδεση σε κάμερα speed dome 11 Έξοδος Relay. Σύνδεση σε εξωτερικό συναγερμό 13 4 είσοδοι συναγερμού 2 Σύνδεση σε δεύτερο μόνιτορ για απεικόνιση καμερών σε εναλλαγή. Δεν εμφανίζονται μενού. 4 Είσοδοι Video Έξοδος VGA 8 Σύνδεση σε USB mouse ή σε συσκευές USB 10 Σύνδεση σε πληκτρολόγιο χειρισμού V και γείωση 14 4 CH είσοδοι Audio Ιn 2.3 Πίσω όψη καταγραφικού 16 καναλιών 4

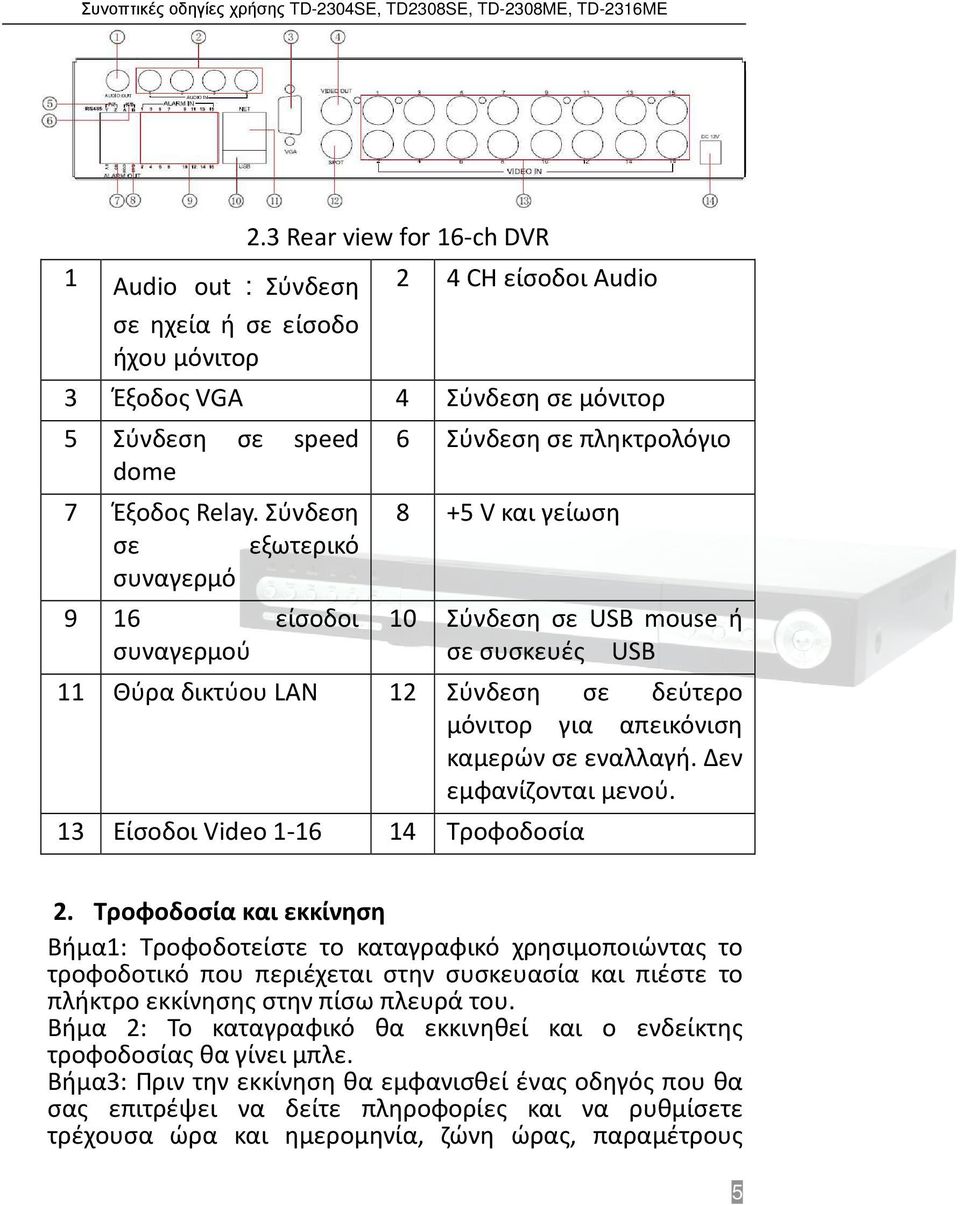

5 1 Audio out :Σύνδεση σε ηχεία ή σε είσοδο ήχου μόνιτορ 2.3 Rear view for 16-ch DVR 2 4 CH είσοδοι Audio 3 Έξοδος VGA 4 Σύνδεση σε μόνιτορ 5 Σύνδεση σε speed dome 7 Έξοδος Relay. Σύνδεση σε εξωτερικό συναγερμό 9 16 είσοδοι συναγερμού 6 Σύνδεση σε πληκτρολόγιο 8 +5 V και γείωση 10 Σύνδεση σε USB mouse ή σε συσκευές USB 11 Θύρα δικτύου LAN 12 Σύνδεση σε δεύτερο μόνιτορ για απεικόνιση καμερών σε εναλλαγή. Δεν εμφανίζονται μενού. 13 Είσοδοι Video Τροφοδοσία 2. Τροφοδοσία και εκκίνηση Βήμα1: Τροφοδοτείστε το καταγραφικό χρησιμοποιώντας το τροφοδοτικό που περιέχεται στην συσκευασία και πιέστε το πλήκτρο εκκίνησης στην πίσω πλευρά του. Βήμα 2: Το καταγραφικό θα εκκινηθεί και ο ενδείκτης τροφοδοσίας θα γίνει μπλε. Βήμα3: Πριν την εκκίνηση θα εμφανισθεί ένας οδηγός που θα σας επιτρέψει να δείτε πληροφορίες και να ρυθμίσετε τρέχουσα ώρα και ημερομηνία, ζώνη ώρας, παραμέτρους 5

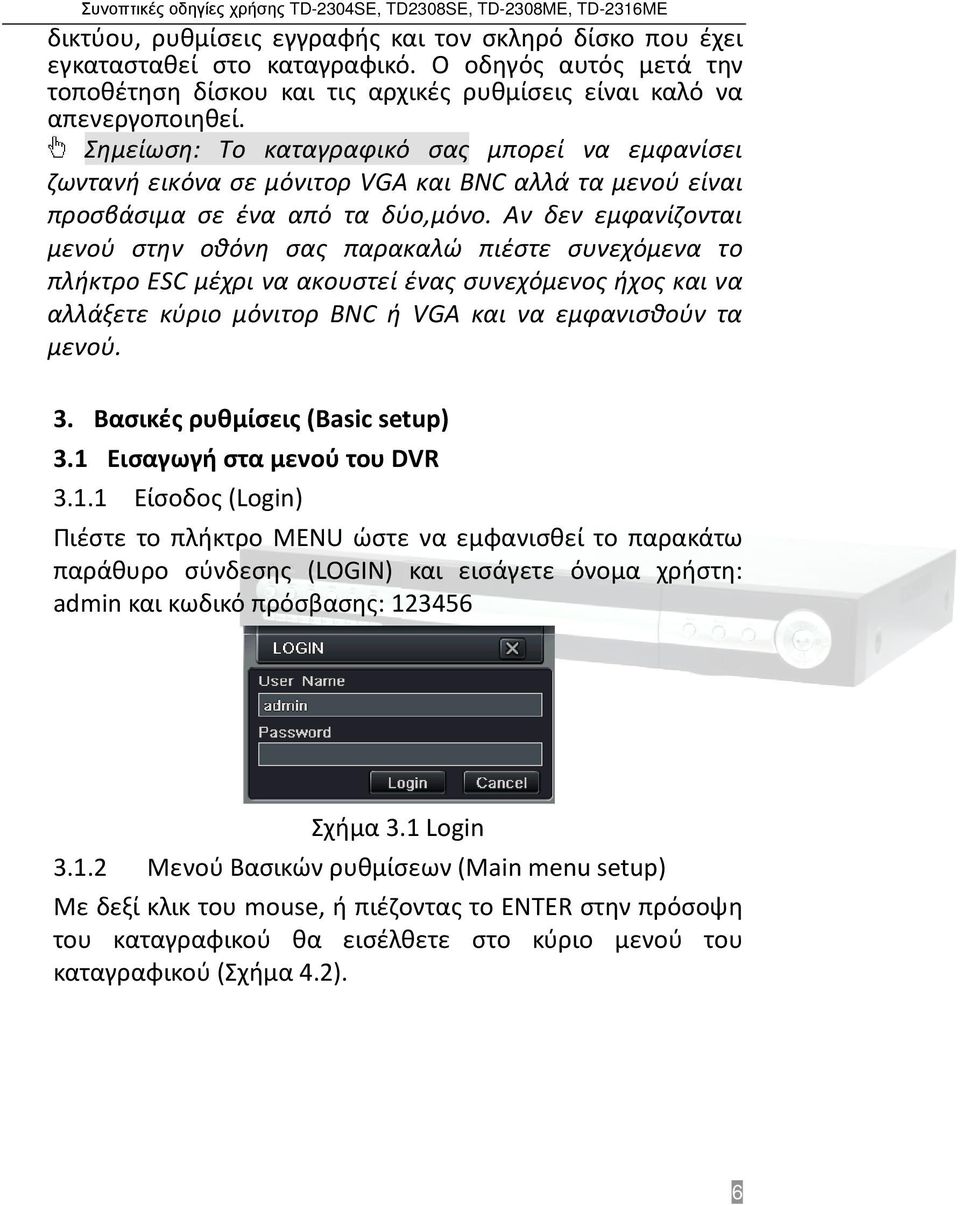

6 δικτύου, ρυθμίσεις εγγραφής και τον σκληρό δίσκο που έχει εγκατασταθεί στο καταγραφικό. Ο οδηγός αυτός μετά την τοποθέτηση δίσκου και τις αρχικές ρυθμίσεις είναι καλό να απενεργοποιηθεί. Σημείωση: Το καταγραφικό σας μπορεί να εμφανίσει ζωντανή εικόνα σε μόνιτορ VGA και BNC αλλά τα μενού είναι προσβάσιμα σε ένα από τα δύο,μόνο. Αν δεν εμφανίζονται μενού στην οθόνη σας παρακαλώ πιέστε συνεχόμενα το πλήκτρο ESC μέχρι να ακουστεί ένας συνεχόμενος ήχος και να αλλάξετε κύριο μόνιτορ BNC ή VGA και να εμφανισθούν τα μενού. 3. Βασικές ρυθμίσεις (Basic setup) 3.1 Εισαγωγή στα μενού του DVR Είσοδος (Login) Πιέστε το πλήκτρο MENU ώστε να εμφανισθεί το παρακάτω παράθυρο σύνδεσης (LOGIN) και εισάγετε όνομα χρήστη: admin και κωδικό πρόσβασης: Σχήμα 3.1 Login Μενού Βασικών ρυθμίσεων (Main menu setup) Mε δεξί κλικ του mouse, ή πιέζοντας το ENTER στην πρόσοψη του καταγραφικού θα εισέλθετε στο κύριο μενού του καταγραφικού (Σχήμα 4.2). 6

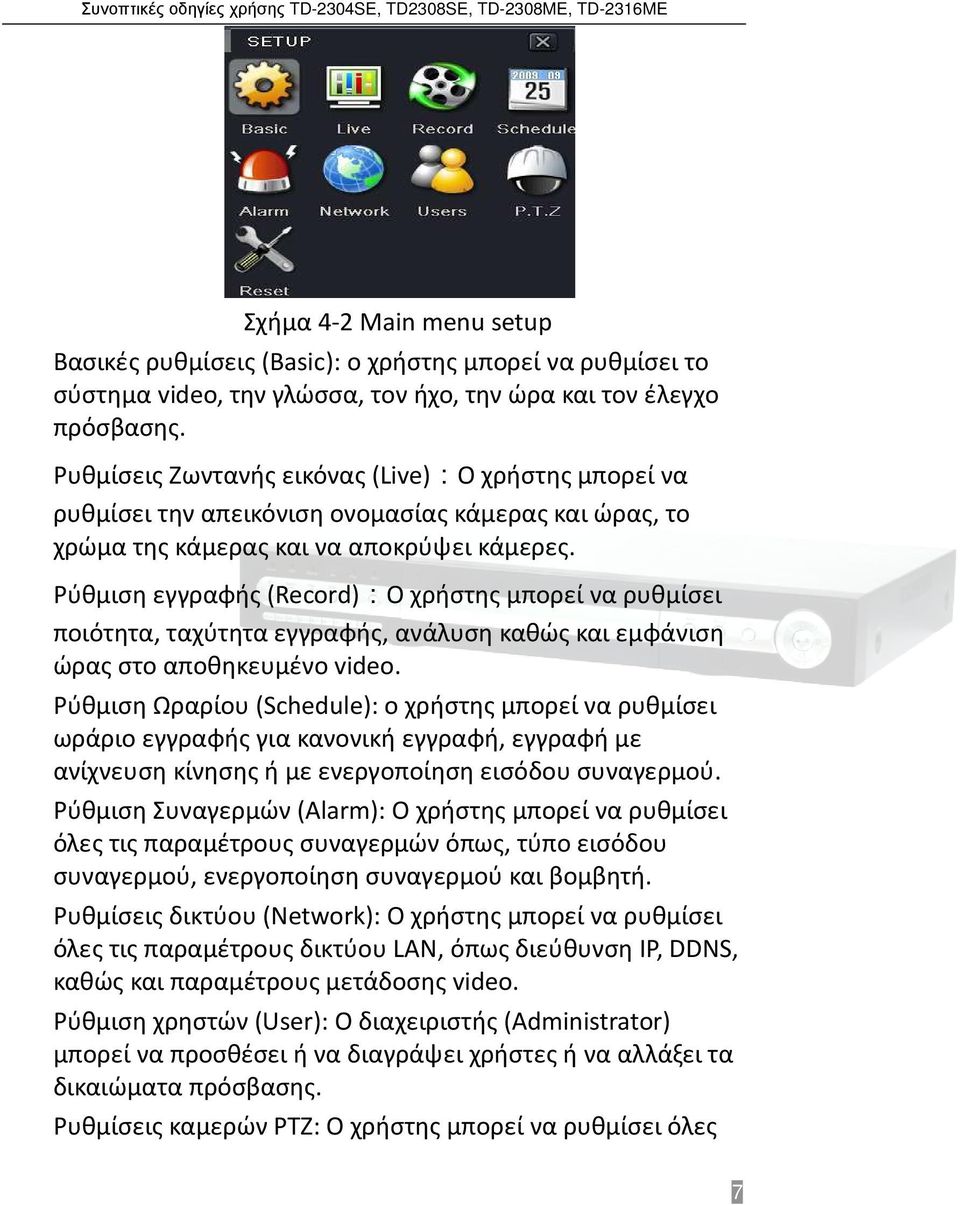

7 Σχήμα 4-2 Main menu setup Βασικές ρυθμίσεις (Basic): ο χρήστης μπορεί να ρυθμίσει το σύστημα video, την γλώσσα, τον ήχο, την ώρα και τον έλεγχο πρόσβασης. Ρυθμίσεις Ζωντανής εικόνας (Live):Ο χρήστης μπορεί να ρυθμίσει την απεικόνιση ονομασίας κάμερας και ώρας, το χρώμα της κάμερας και να αποκρύψει κάμερες. Ρύθμιση εγγραφής (Record):Ο χρήστης μπορεί να ρυθμίσει ποιότητα, ταχύτητα εγγραφής, ανάλυση καθώς και εμφάνιση ώρας στο αποθηκευμένο video. Ρύθμιση Ωραρίου (Schedule): ο χρήστης μπορεί να ρυθμίσει ωράριο εγγραφής για κανονική εγγραφή, εγγραφή με ανίχνευση κίνησης ή με ενεργοποίηση εισόδου συναγερμού. Ρύθμιση Συναγερμών (Alarm): Ο χρήστης μπορεί να ρυθμίσει όλες τις παραμέτρους συναγερμών όπως, τύπο εισόδου συναγερμού, ενεργοποίηση συναγερμού και βομβητή. Ρυθμίσεις δικτύου (Network): Ο χρήστης μπορεί να ρυθμίσει όλες τις παραμέτρους δικτύου LAN, όπως διεύθυνση IP, DDNS, καθώς και παραμέτρους μετάδοσης video. Ρύθμιση χρηστών (User): Ο διαχειριστής (Administrator) μπορεί να προσθέσει ή να διαγράψει χρήστες ή να αλλάξει τα δικαιώματα πρόσβασης. Ρυθμίσεις καμερών PTZ: Ο χρήστης μπορεί να ρυθμίσει όλες 7

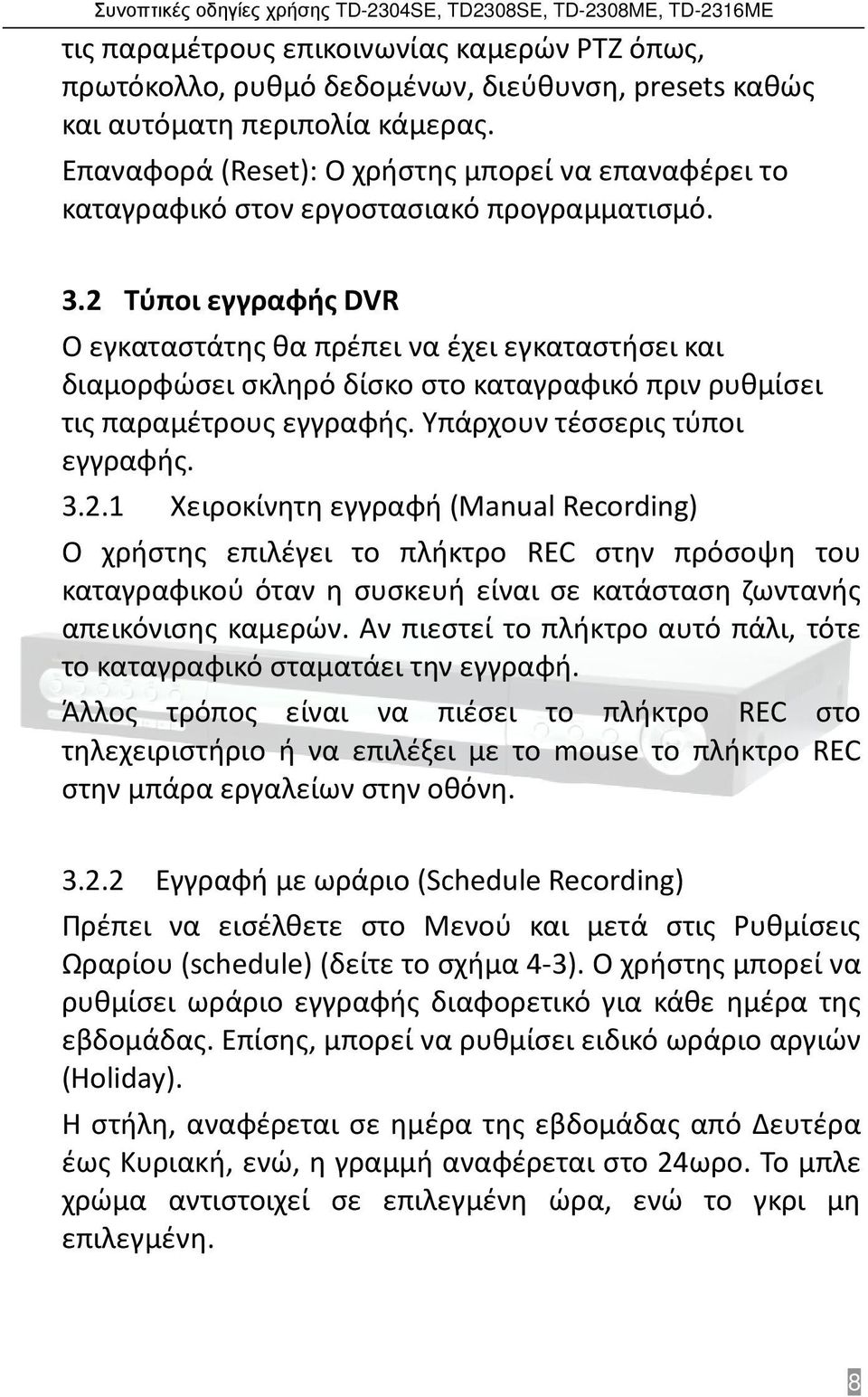

8 τις παραμέτρους επικοινωνίας καμερών PTZ όπως, πρωτόκολλο, ρυθμό δεδομένων, διεύθυνση, presets καθώς και αυτόματη περιπολία κάμερας. Επαναφορά (Reset): Ο χρήστης μπορεί να επαναφέρει το καταγραφικό στον εργοστασιακό προγραμματισμό. 3.2 Τύποι εγγραφής DVR Ο εγκαταστάτης θα πρέπει να έχει εγκαταστήσει και διαμορφώσει σκληρό δίσκο στο καταγραφικό πριν ρυθμίσει τις παραμέτρους εγγραφής. Υπάρχουν τέσσερις τύποι εγγραφής Χειροκίνητη εγγραφή (Manual Recording) Ο χρήστης επιλέγει το πλήκτρο REC στην πρόσοψη του καταγραφικού όταν η συσκευή είναι σε κατάσταση ζωντανής απεικόνισης καμερών. Αν πιεστεί το πλήκτρο αυτό πάλι, τότε το καταγραφικό σταματάει την εγγραφή. Άλλος τρόπος είναι να πιέσει το πλήκτρο REC στο τηλεχειριστήριο ή να επιλέξει με το mouse το πλήκτρο REC στην μπάρα εργαλείων στην οθόνη Εγγραφή με ωράριο (Schedule Recording) Πρέπει να εισέλθετε στο Μενού και μετά στις Ρυθμίσεις Ωραρίου (schedule) (δείτε το σχήμα 4-3). Ο χρήστης μπορεί να ρυθμίσει ωράριο εγγραφής διαφορετικό για κάθε ημέρα της εβδομάδας. Επίσης, μπορεί να ρυθμίσει ειδικό ωράριο αργιών (Ηoliday). H στήλη, αναφέρεται σε ημέρα της εβδομάδας από Δευτέρα έως Κυριακή, ενώ, η γραμμή αναφέρεται στο 24ωρο. Το μπλε χρώμα αντιστοιχεί σε επιλεγμένη ώρα, ενώ το γκρι μη επιλεγμένη. 8

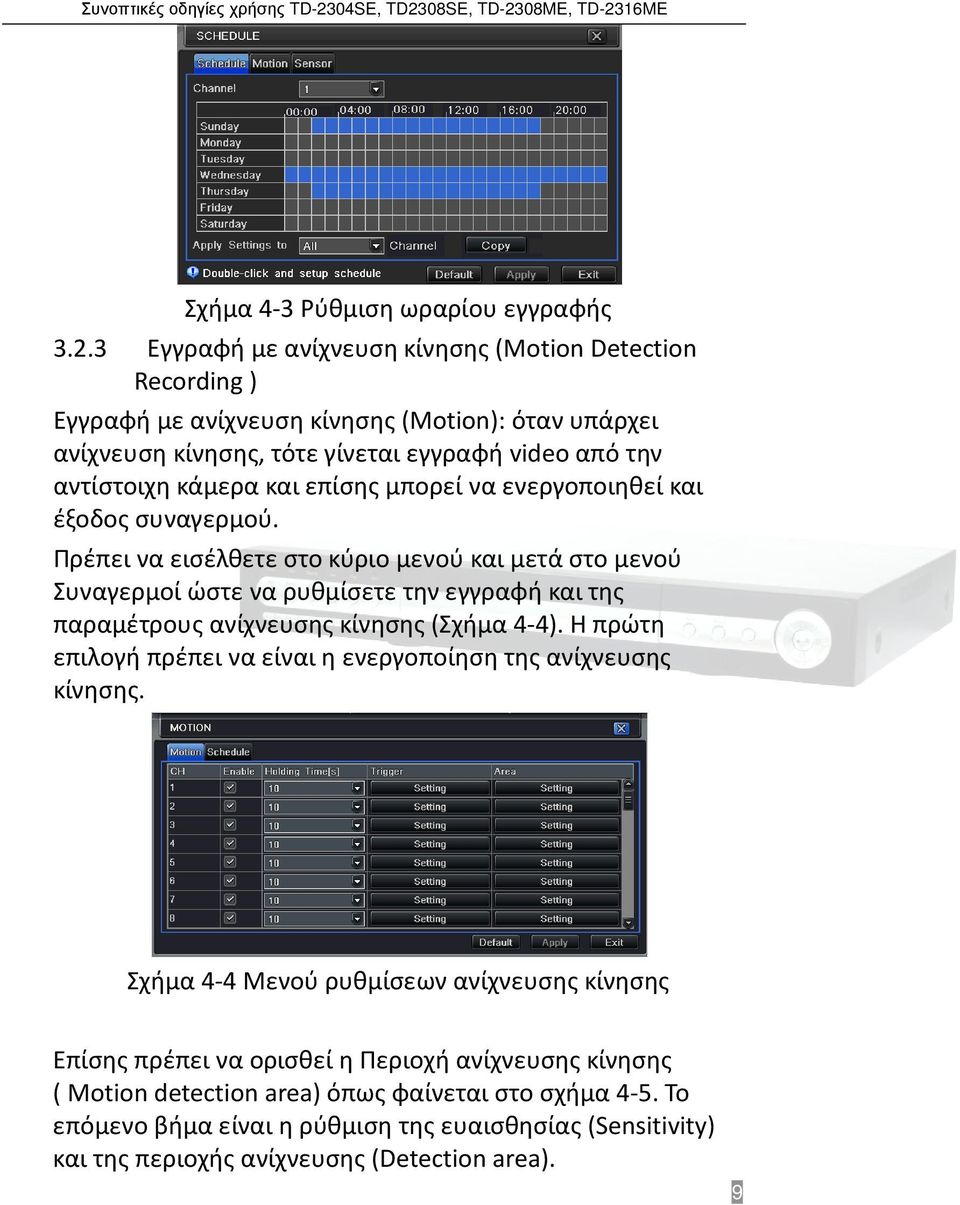

9 Σχήμα 4-3 Ρύθμιση ωραρίου εγγραφής Εγγραφή με ανίχνευση κίνησης (Motion Detection Recording ) Εγγραφή με ανίχνευση κίνησης (Motion): όταν υπάρχει ανίχνευση κίνησης, τότε γίνεται εγγραφή video από την αντίστοιχη κάμερα και επίσης μπορεί να ενεργοποιηθεί και έξοδος συναγερμού. Πρέπει να εισέλθετε στο κύριο μενού και μετά στο μενού Συναγερμοί ώστε να ρυθμίσετε την εγγραφή και της παραμέτρους ανίχνευσης κίνησης (Σχήμα 4-4). Η πρώτη επιλογή πρέπει να είναι η ενεργοποίηση της ανίχνευσης κίνησης. Σχήμα 4-4 Μενού ρυθμίσεων ανίχνευσης κίνησης Επίσης πρέπει να ορισθεί η Περιοχή ανίχνευσης κίνησης ( Motion detection area) όπως φαίνεται στο σχήμα 4-5. Το επόμενο βήμα είναι η ρύθμιση της ευαισθησίας (Sensitivity) και της περιοχής ανίχνευσης (Detection area). 9

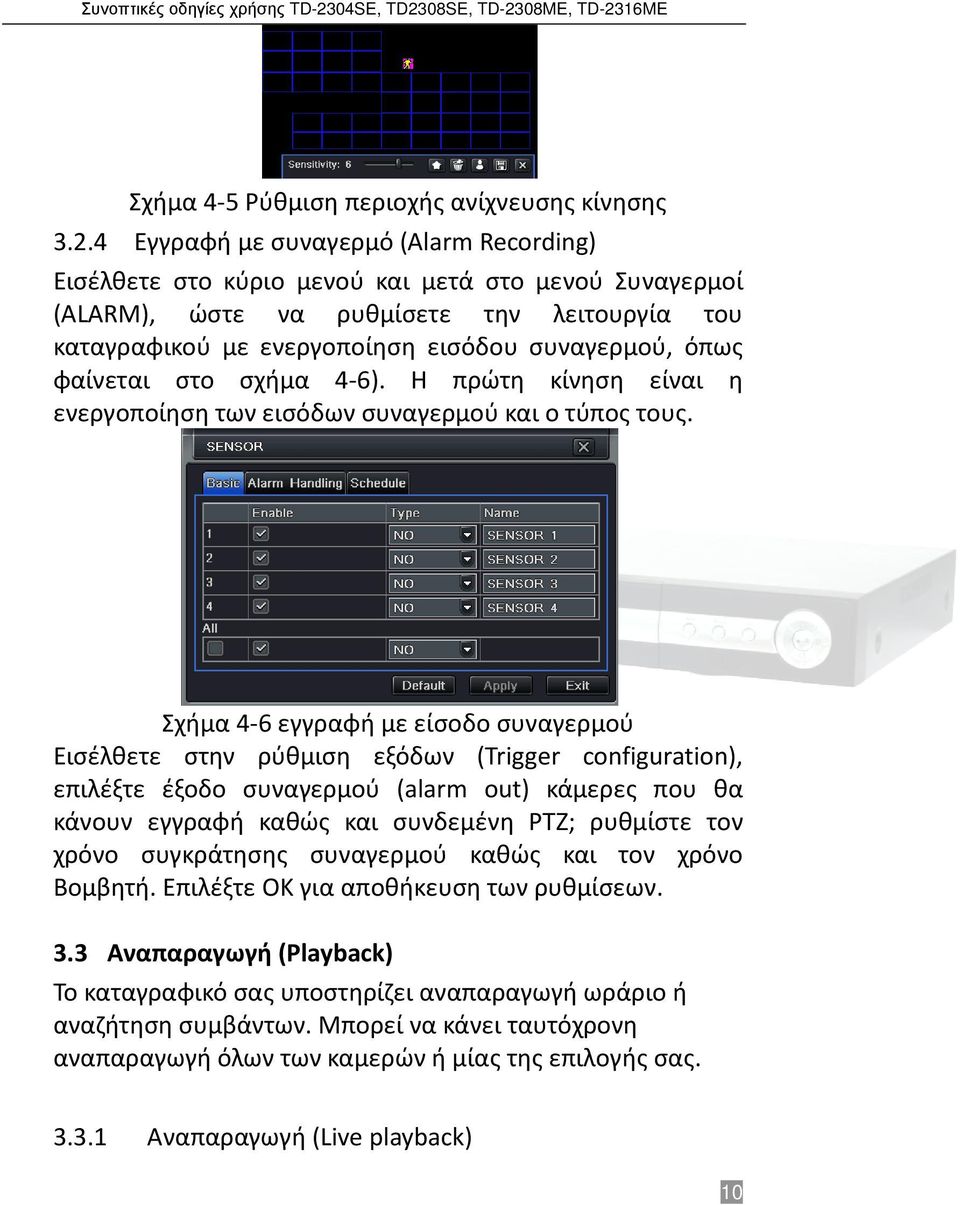

10 Σχήμα 4-5 Ρύθμιση περιοχής ανίχνευσης κίνησης Εγγραφή με συναγερμό (Alarm Recording) Εισέλθετε στο κύριο μενού και μετά στο μενού Συναγερμοί (ΑLARM), ώστε να ρυθμίσετε την λειτουργία του καταγραφικού με ενεργοποίηση εισόδου συναγερμού, όπως φαίνεται στο σχήμα 4-6). Η πρώτη κίνηση είναι η ενεργοποίηση των εισόδων συναγερμού και ο τύπος τους. Σχήμα 4-6 εγγραφή με είσοδο συναγερμού Εισέλθετε στην ρύθμιση εξόδων (Trigger configuration), επιλέξτε έξοδο συναγερμού (alarm out) κάμερες που θα κάνουν εγγραφή καθώς και συνδεμένη PTZ; ρυθμίστε τον χρόνο συγκράτησης συναγερμού καθώς και τον χρόνο Βομβητή. Επιλέξτε OK για αποθήκευση των ρυθμίσεων. 3.3 Αναπαραγωγή (Playback) Το καταγραφικό σας υποστηρίζει αναπαραγωγή ωράριο ή αναζήτηση συμβάντων. Μπορεί να κάνει ταυτόχρονη αναπαραγωγή όλων των καμερών ή μίας της επιλογής σας Αναπαραγωγή (Live playback) 10

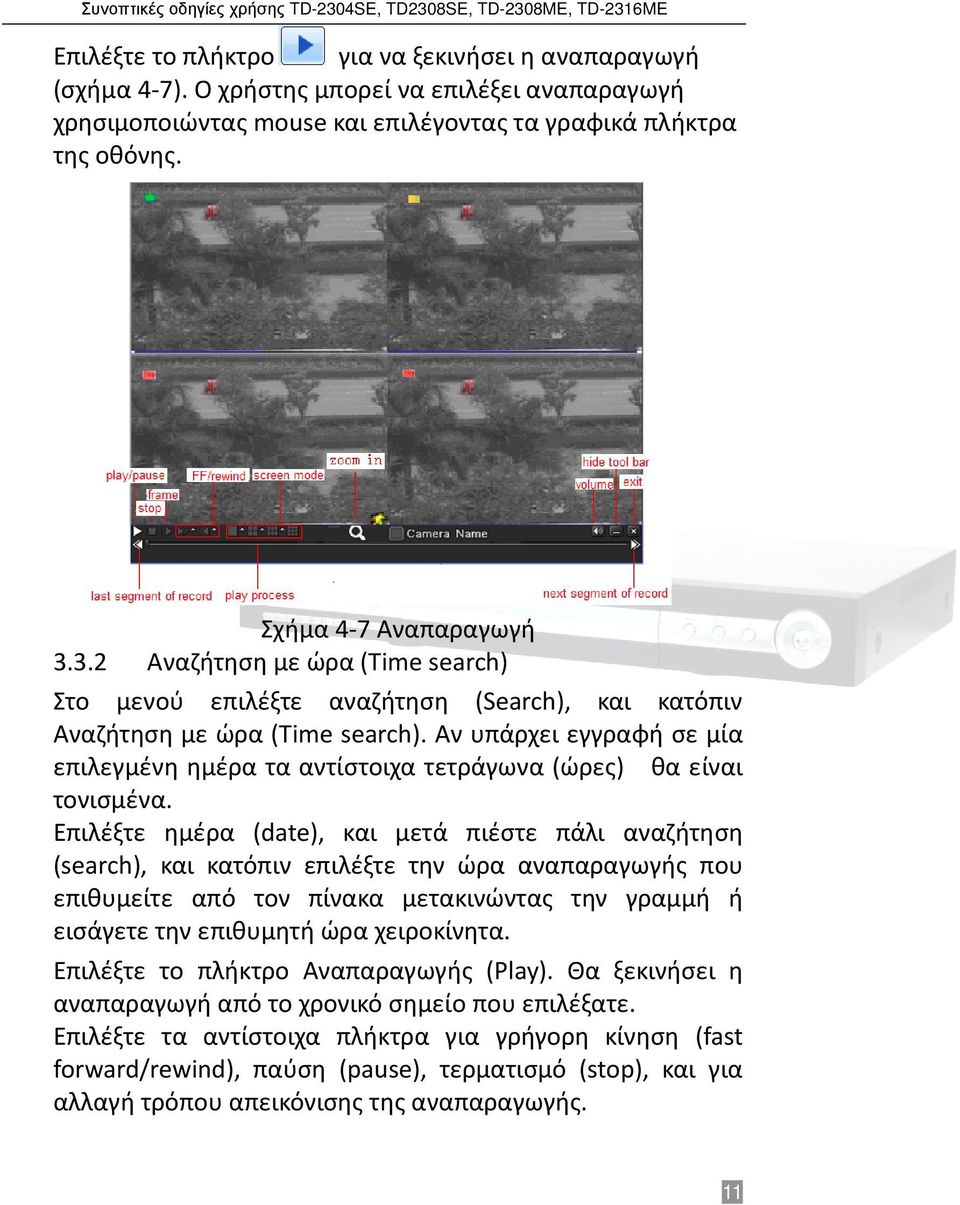

11 Επιλέξτε το πλήκτρο για να ξεκινήσει η αναπαραγωγή (σχήμα 4-7). Ο χρήστης μπορεί να επιλέξει αναπαραγωγή χρησιμοποιώντας mouse και επιλέγοντας τα γραφικά πλήκτρα της οθόνης. Σχήμα 4-7 Αναπαραγωγή Αναζήτηση με ώρα (Time search) Στο μενού επιλέξτε αναζήτηση (Search), και κατόπιν Αναζήτηση με ώρα (Time search). Αν υπάρχει εγγραφή σε μία επιλεγμένη ημέρα τα αντίστοιχα τετράγωνα (ώρες) θα είναι τονισμένα. Επιλέξτε ημέρα (date), και μετά πιέστε πάλι αναζήτηση (search), και κατόπιν επιλέξτε την ώρα αναπαραγωγής που επιθυμείτε από τον πίνακα μετακινώντας την γραμμή ή εισάγετε την επιθυμητή ώρα χειροκίνητα. Eπιλέξτε το πλήκτρο Αναπαραγωγής (Play). Θα ξεκινήσει η αναπαραγωγή από το χρονικό σημείο που επιλέξατε. Επιλέξτε τα αντίστοιχα πλήκτρα για γρήγορη κίνηση (fast forward/rewind), παύση (pause), τερματισμό (stop), και για αλλαγή τρόπου απεικόνισης της αναπαραγωγής. 11

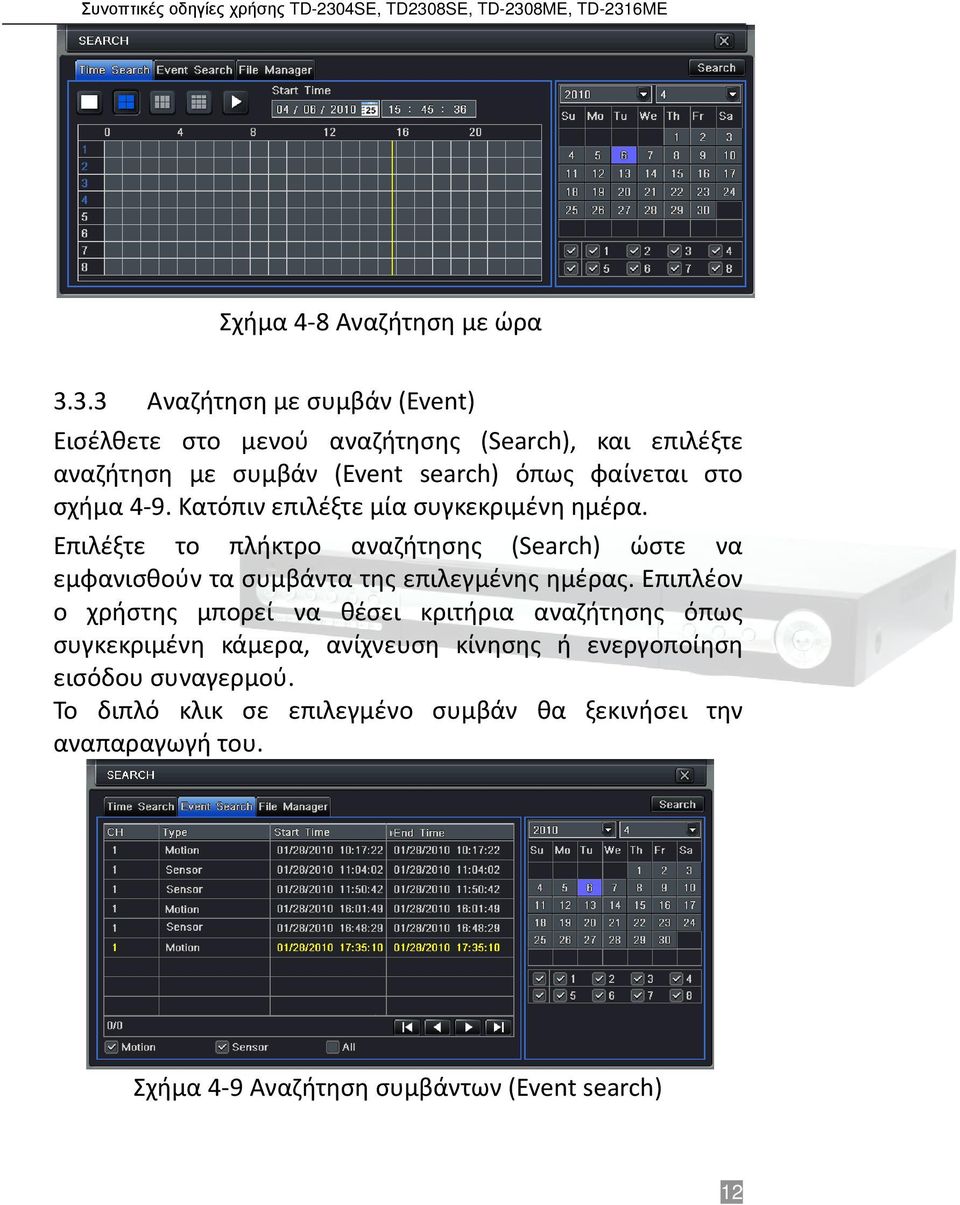

12 Σχήμα 4-8 Αναζήτηση με ώρα Αναζήτηση με συμβάν (Event) Εισέλθετε στο μενού αναζήτησης (Search), και επιλέξτε αναζήτηση με συμβάν (Event search) όπως φαίνεται στο σχήμα 4-9. Κατόπιν επιλέξτε μία συγκεκριμένη ημέρα. Επιλέξτε το πλήκτρο αναζήτησης (Search) ώστε να εμφανισθούν τα συμβάντα της επιλεγμένης ημέρας. Επιπλέον ο χρήστης μπορεί να θέσει κριτήρια αναζήτησης όπως συγκεκριμένη κάμερα, ανίχνευση κίνησης ή ενεργοποίηση εισόδου συναγερμού. Το διπλό κλικ σε επιλεγμένο συμβάν θα ξεκινήσει την αναπαραγωγή του. Σχήμα 4-9 Αναζήτηση συμβάντων (Event search) 12

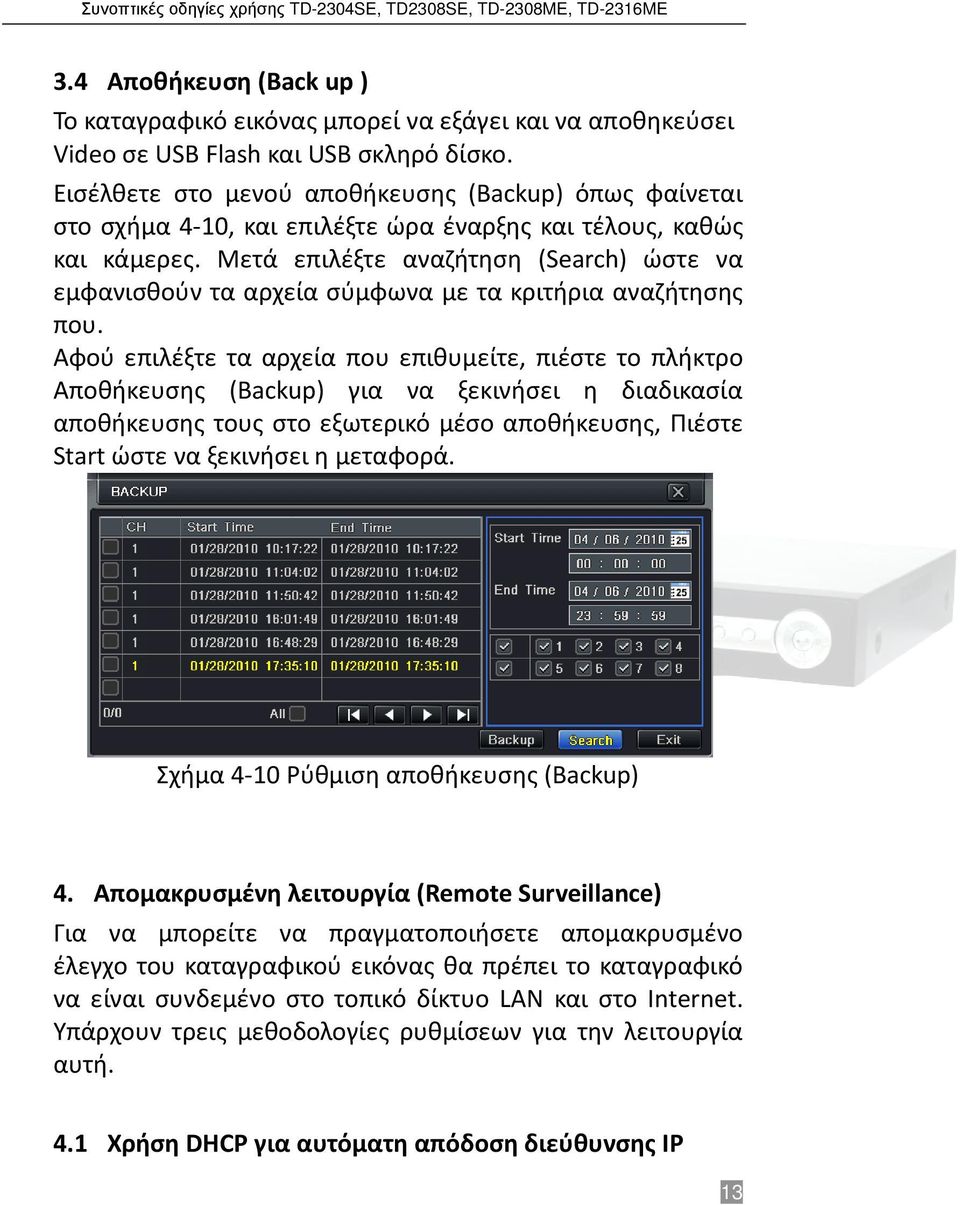

13 3.4 Αποθήκευση (Back up ) Το καταγραφικό εικόνας μπορεί να εξάγει και να αποθηκεύσει Video σε USB Flash και USB σκληρό δίσκο. Εισέλθετε στο μενού αποθήκευσης (Backup) όπως φαίνεται στο σχήμα 4-10, και επιλέξτε ώρα έναρξης και τέλους, καθώς και κάμερες. Μετά επιλέξτε αναζήτηση (Search) ώστε να εμφανισθούν τα αρχεία σύμφωνα με τα κριτήρια αναζήτησης που. Αφού επιλέξτε τα αρχεία που επιθυμείτε, πιέστε το πλήκτρο Αποθήκευσης (Backup) για να ξεκινήσει η διαδικασία αποθήκευσης τους στο εξωτερικό μέσο αποθήκευσης, Πιέστε Start ώστε να ξεκινήσει η μεταφορά. Σχήμα 4-10 Ρύθμιση αποθήκευσης (Backup) 4. Απομακρυσμένη λειτουργία (Remote Surveillance) Για να μπορείτε να πραγματοποιήσετε απομακρυσμένο έλεγχο του καταγραφικού εικόνας θα πρέπει το καταγραφικό να είναι συνδεμένο στο τοπικό δίκτυο LAN και στο Internet. Υπάρχουν τρεις μεθοδολογίες ρυθμίσεων για την λειτουργία αυτή. 4.1 Χρήση DHCP για αυτόματη απόδοση διεύθυνσης IP 13

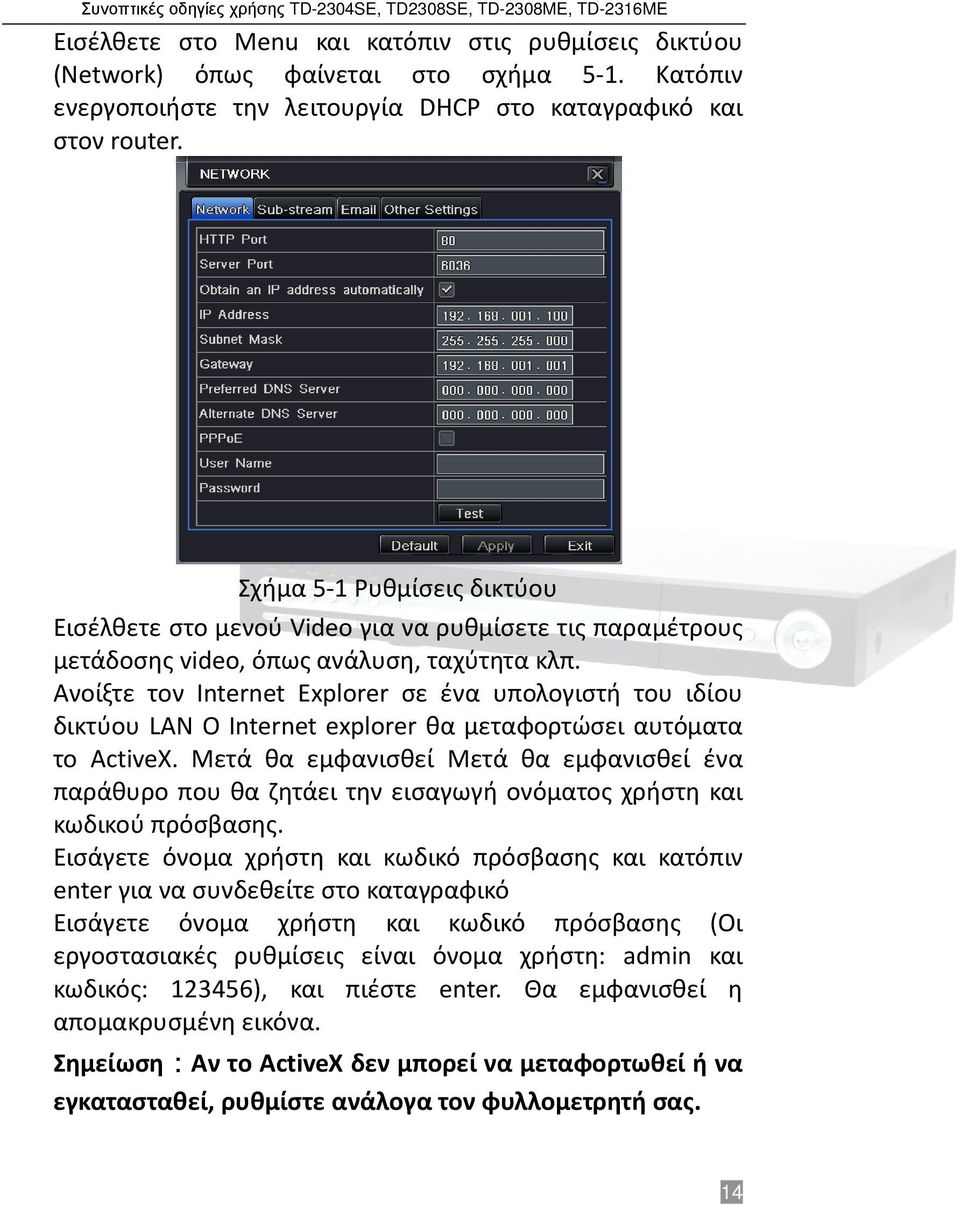

14 Εισέλθετε στο Menu και κατόπιν στις ρυθμίσεις δικτύου (Network) όπως φαίνεται στο σχήμα 5-1. Κατόπιν ενεργοποιήστε την λειτουργία DHCP στο καταγραφικό και στον router. Σχήμα 5-1 Ρυθμίσεις δικτύου Εισέλθετε στο μενού Video για να ρυθμίσετε τις παραμέτρους μετάδοσης video, όπως ανάλυση, ταχύτητα κλπ. Ανοίξτε τον Internet Explorer σε ένα υπολογιστή του ιδίου δικτύου LAN Ο Ιnternet explorer θα μεταφορτώσει αυτόματα το ActiveX. Μετά θα εμφανισθεί Μετά θα εμφανισθεί ένα παράθυρο που θα ζητάει την εισαγωγή ονόματος χρήστη και κωδικού πρόσβασης. Εισάγετε όνομα χρήστη και κωδικό πρόσβασης και κατόπιν enter για να συνδεθείτε στο καταγραφικό Εισάγετε όνομα χρήστη και κωδικό πρόσβασης (Οι εργοστασιακές ρυθμίσεις είναι όνομα χρήστη: admin και κωδικός: ), και πιέστε enter. Θα εμφανισθεί η απομακρυσμένη εικόνα. Σημείωση:Αν το ActiveX δεν μπορεί να μεταφορτωθεί ή να εγκατασταθεί, ρυθμίστε ανάλογα τον φυλλομετρητή σας. 14

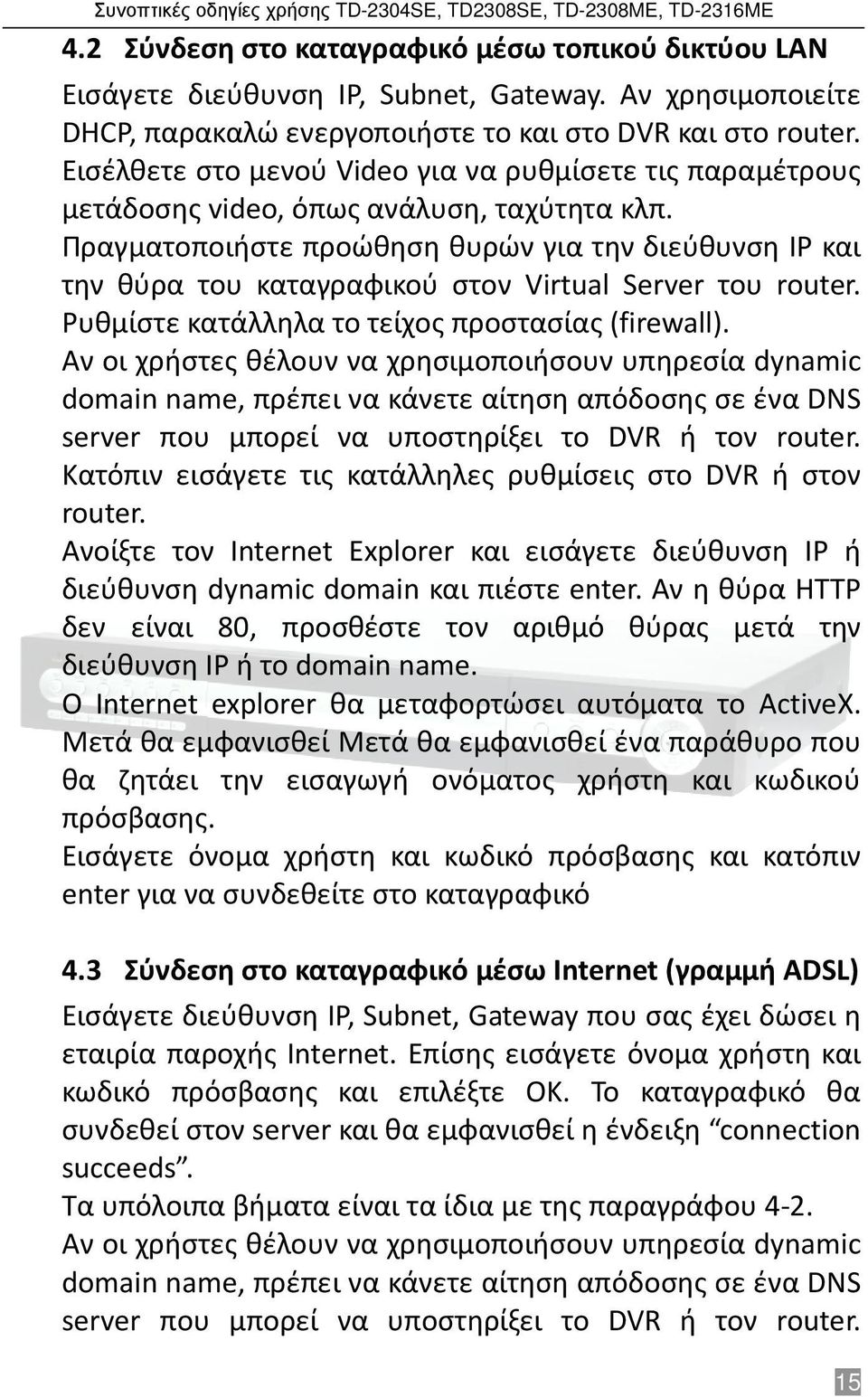

15 4.2 Σύνδεση στο καταγραφικό μέσω τοπικού δικτύου LAN Εισάγετε διεύθυνση IP, Subnet, Gateway. Αν χρησιμοποιείτε DHCP, παρακαλώ ενεργοποιήστε το και στο DVR και στο router. Εισέλθετε στο μενού Video για να ρυθμίσετε τις παραμέτρους μετάδοσης video, όπως ανάλυση, ταχύτητα κλπ. Πραγματοποιήστε προώθηση θυρών για την διεύθυνση IP και την θύρα του καταγραφικού στον Virtual Server του router. Ρυθμίστε κατάλληλα το τείχος προστασίας (firewall). Αν οι χρήστες θέλουν να χρησιμοποιήσουν υπηρεσία dynamic domain name, πρέπει να κάνετε αίτηση απόδοσης σε ένα DNS server που μπορεί να υποστηρίξει το DVR ή τον router. Κατόπιν εισάγετε τις κατάλληλες ρυθμίσεις στο DVR ή στον router. Ανοίξτε τον Internet Explorer και εισάγετε διεύθυνση IP ή διεύθυνση dynamic domain και πιέστε enter. Αν η θύρα HTTP δεν είναι 80, προσθέστε τον αριθμό θύρας μετά την διεύθυνση IP ή το domain name. Ο Ιnternet explorer θα μεταφορτώσει αυτόματα το ActiveX. Μετά θα εμφανισθεί Μετά θα εμφανισθεί ένα παράθυρο που θα ζητάει την εισαγωγή ονόματος χρήστη και κωδικού πρόσβασης. Εισάγετε όνομα χρήστη και κωδικό πρόσβασης και κατόπιν enter για να συνδεθείτε στο καταγραφικό 4.3 Σύνδεση στο καταγραφικό μέσω Internet (γραμμή ADSL) Εισάγετε διεύθυνση IP, Subnet, Gateway που σας έχει δώσει η εταιρία παροχής Internet. Επίσης εισάγετε όνομα χρήστη και κωδικό πρόσβασης και επιλέξτε OK. To καταγραφικό θα συνδεθεί στον server και θα εμφανισθεί η ένδειξη connection succeeds. Τα υπόλοιπα βήματα είναι τα ίδια με της παραγράφου 4-2. Αν οι χρήστες θέλουν να χρησιμοποιήσουν υπηρεσία dynamic domain name, πρέπει να κάνετε αίτηση απόδοσης σε ένα DNS server που μπορεί να υποστηρίξει το DVR ή τον router. 15

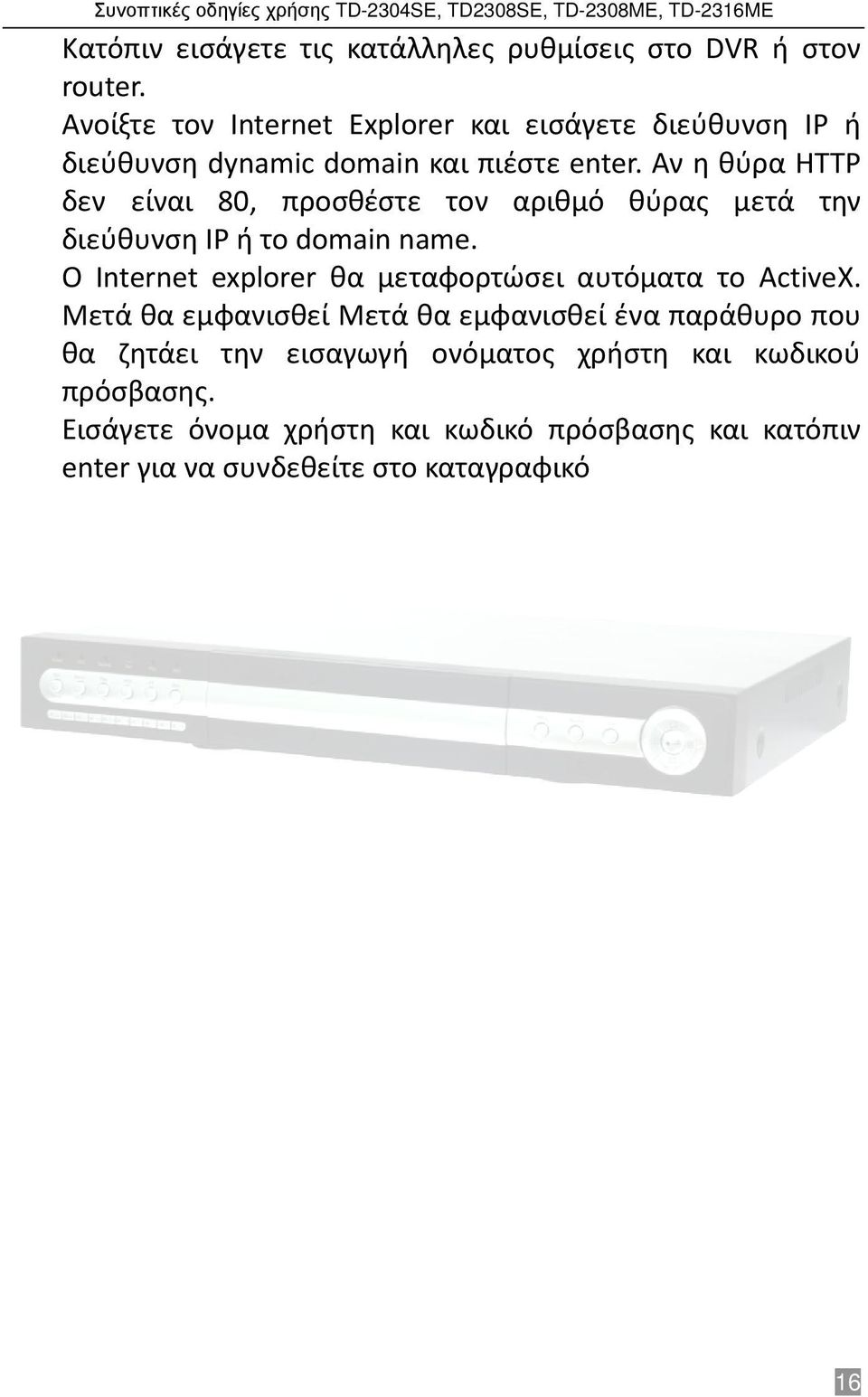

16 Κατόπιν εισάγετε τις κατάλληλες ρυθμίσεις στο DVR ή στον router. Ανοίξτε τον Internet Explorer και εισάγετε διεύθυνση IP ή διεύθυνση dynamic domain και πιέστε enter. Αν η θύρα HTTP δεν είναι 80, προσθέστε τον αριθμό θύρας μετά την διεύθυνση IP ή το domain name. Ο Ιnternet explorer θα μεταφορτώσει αυτόματα το ActiveX. Μετά θα εμφανισθεί Μετά θα εμφανισθεί ένα παράθυρο που θα ζητάει την εισαγωγή ονόματος χρήστη και κωδικού πρόσβασης. Εισάγετε όνομα χρήστη και κωδικό πρόσβασης και κατόπιν enter για να συνδεθείτε στο καταγραφικό 16
