sur so ro un un d d 5.1

Transcript

1

2

3

4

5 ΑΓΓΕΛΟΠΟΥΛΟΥ ΒΙΚΥ Γ ΤΠ

6 ?

7 ?surround

8 ?Ο πολυκάναλος (surround) ήχος και πίσω από τη θέση ακρόασης. κάνοντας χρήση διάφορων τεχνικών, εμπλουτίζει την ηχητική εμπειρία του ακροατή, χρησιμοποιώντας επιπλέον ηχεία εμπρός

9 ?To surround είναι ένα σύστημα περιβαλλοντικού ήχου έξι καναλιών που καλύπτει την ηχητική διάσταση ενός media format (οπτικοακουστικού ή απλά ηχητικού, βλ. dvd, cd, mp3, κλπ).

10 ?To surround είναι ένα σύστημα περιβαλλοντικού ήχου έξι καναλιών που καλύπτει την ηχητική διάσταση ενός media format (οπτικοακουστικού ή απλά ηχητικού, βλ. dvd, cd, mp3, κλπ). Με αυτόν τον τρόπο επιτυγχάνεται η αίσθηση του τρισδιάστατου ήχου που περιτριγυρίζει τον θεατή.

11 ?To surround είναι ένα σύστημα περιβαλλοντικού ήχου έξι καναλιών που καλύπτει την ηχητική διάσταση ενός media format (οπτικοακουστικού ή απλά ηχητικού, βλ. dvd, cd, mp3, κλπ). Με αυτόν τον τρόπο επιτυγχάνεται η αίσθηση του τρισδιάστατου ήχου που περιτριγυρίζει τον θεατή.

12 ? oυάου!

13 ? Το σύστημα θεωρείται το "πρότυπο" ή "παραδοσιακός" περιβαλλοντολογικός ήχος, αφού είναι η μορφή πολυκάναλου ήχου που χρησιμοποιείται συχνότερα στους κινηματογράφους και στα οικιακά συστήματα Home Theater.

14 ?τι χρειάζεται

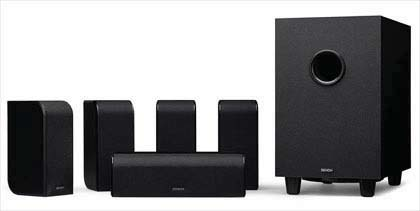

15 ? 6συνολικά ηχεία

16 ?"Σφαιρικό" διαμοιρασμό 6 συνολικά ηχείων, ωστε να προκύπτει η ρεαλιστική αίσθηση του ακροατή οτι βρίσκεται "μέσα" στο ηχητικό περιβάλλον που παρουσιάζεται στο media. Τα 5 ηχεία ονομάζονται δορυφόροι και το 6ο ονομάζεται ηχείο χαμηλών συχνοτήτων (subwoofer ή sub). Ο λόγος που χρειάζεται ο συνδυασμός των δορυφόρων με το sub είναι πως καλύπτουν πλήρως όλο το φάσμα των συχνοτήτων που ακούει το ανθρώπινο αυτί.

17 ?διάταξη Τα ηχεία δορυφόροι καλύπτουν το μεσαίο/υψηλό φάσμα των ακουστικών συχνοτήτων και γι αυτό η τοποθέτησή τους στον χώρο είναι πολύ σημαντική. Συνήθως βρίσκονται σε απόσταση ακτίνας απο το κέντρο του θεατή και στο ύψος των αυτιών του ή τον "σημαδεύουν" στα αυτιά.

18 ?διάταξη Το ηχειο χαμηλων συχνοτήτων sub, συνήθως είναι κρυμμένο κάπου χαμηλά μπροστά. Ο λόγος που το subwoofer δεν χρειάζεται ιδιαίτερη τοποθέτηση είναι η φύση των συχνοτήτων που αναπαράγει. Οι χαμηλές συχνότητες ( Hz) έχουν μεγάλη φυσική διασπορά στον χώρο λόγω του μεγάλου μήκους κύματος ταλάντωσης που έχουν και δέν "καλύπτονται" απο διάφορα εμπόδια (πχ επίπλωση)

19 ? εμπρός αριστερά subwoofer κέντρο 0 o 22 o 22 o 30 o 30 o εμπρός δεξιά περικύκλωση από αριστερά 90 o 90 o περικύκλωση από δεξιά 110 o θέση χρήστη 110 o

20 ?

21 ?μόνο τα ηχεία αρκούν;

22 ?μόνο τα ηχεία αρκούν; ΟΧΙ

23 ?μόνο τα ηχεία αρκούν; ΟΧΙ για να καταλήξουμε στο τελικό αποτέλεσμα 5,1 surround πρέπει το media format και το μέσον μιας αναπαραγωγής να είναι κι αυτα 5,1 surround Με τον ορισμό media format εννοούμε το είδος του πρός αναπαραγωγή media format (dvd, mp3, κλπ) Με τον ορισμό "μέσον" εννούμε το σύστημα που μπορεί να συνδυάσει εικόνα με ηχο 5,1.

24 ?μόνο τα ηχεία αρκούν; ΟΧΙ για να καταλήξουμε στο τελικό αποτέλεσμα 5,1 surround πρέπει το media format και το μέσον μιας αναπαραγωγής να είναι κι αυτα 5,1 surround Με τον ορισμό media format εννοούμε το είδος του πρός αναπαραγωγή media format (dvd, mp3, κλπ) Με τον ορισμό "μέσον" εννούμε το σύστημα που μπορεί να συνδυάσει εικόνα με ηχο 5,1. το ιδιο το media format πρέπει να έχει "μιξαριστεί" σε surround πολυκάναλο ηχο Η surround μίξη γίνεται σε ειδικά studios που διαθέτουν τον ανάλογο εξοπλισμό.

25 ?συστήματα διαμόρφωσης ήχου.

26 ?συστήματα διαμόρφωσης ήχου. Τα ψηφιακά συστήματα ήχου Dolby Digital, Dolby Pro Logic II, DTS, και SDDS είναι δημοφιλή συστήματα διαμόρφωσης ήχου.

27 ? (γνωστό και ως AC-3) Είναι ένα πρότυπο συμπίεσης ψηφιακού ήχου surround (έως καναλιών), από την εταιρία Dolby Laboratories. Το Dolby Digital έγινε το κυρίαρχο πρότυπο ήχου στους δίσκους DVD Video.

28 ? (Digital Theater Systems) Είναι ένα πρότυπο συμπίεσης ψηφιακού ήχου surround (έως καναλιών) από την εταιρία DTS.

29 ? τα στον κινηματογράφο... η πληροφορία του ήχου βρίσκεται γραμμένη πάνω στο φιλμ δεδομένα του ήχου είναι αποθηκευμένα σε ένα ξεχωριστό CD το οποίο παίζει παράλληλα με την προβολή της ταινίας

30 ? μικρότερη συμπίεση AC-3 που συμπιέζει τον ήχο 12 φορές συμπίεση συμπίεση (η συμπίεση είναι της τάξης 4:1) Η μικρότερη συμπίεση του DTS έχει σαν αποτέλεσμα πιο καθαρό, κρυστάλλινο ήχο.

31 ?τι κοινό έχουν...

32 ?τι κοινό έχουν...

33 ?τι κοινό έχουν...

34 ?τι κοινό έχουν...

35 ?τι κοινό έχουν...

36 ?τι κοινό έχουν...

37 ? 1940 Η πρώτη προσπάθεια δημιουργίας περιβαλλοντικού ήχου έγινε στον κινηματογράφο για την ταινία Fantasia από τα στούντιο Disney. Ο Walt Disney θέλησε να δημιουργήσει ένα ηχητικό εφέ όπου θα δινόταν η εντύπωση πως μια μέλλισα πετάει σε όλη την κινηματογραφική αίθουσα. Το πείραμα όμως δεν πέτυχε.

38 ? Στην παγκόσμια έκθεση Brussels World's Fair παρουσιάστηκε από τον Γιάννη Ξενάκη περιβαλλοντικός ήχος με χρήση 425 μεγαφώνων που μετέδιδαν ήχο σε ολόκληρο τον χώρο του περίπτερου της Philips

39 ? Το ροκ συγκρότημα Pink Floyd πραγματοποίησε για πρώτη φορά μια συναυλία με ήχο surround "Games for May", στο Queen Elizabeth Hall του Λονδίνου με χρήση ειδικά κατασκευασμένων ηχείων.

40 ? Ο ήχος surround πρωτοεμφανίστηκε σαν ψηφιακός το 1987 στο γαλλικό καμπαρέ Moulin Rouge

41 ? Η ταινία Batman Returns ήταν η πρώτη που παρουσιάστηκε στις κινηματογραφικές αίθουσες σε ήχο surround Dolby Digital AC-3 ενώ το 1995 η ταινία Clear and Present Danger ήταν η πρώτη που παρουσιάστηκε με ήχο surround για προβολή στο σπίτι σε Laserdisc.

42 ευχαριστώ για την προσοχή σας

43 αναφορές
