ΤΕΧΝΟΛΟΓΙΕΣ ΠΟΛΥΜΕΣΩΝ

Transcript

1 ΤΕΧΝΟΛΟΓΙΕΣ ΠΟΛΥΜΕΣΩΝ Οπτικά Σήματα Ν. Μ. Σγούρος

2 Φάσμα του Φωτός

3 Το Ανθρώπινο Μάτι

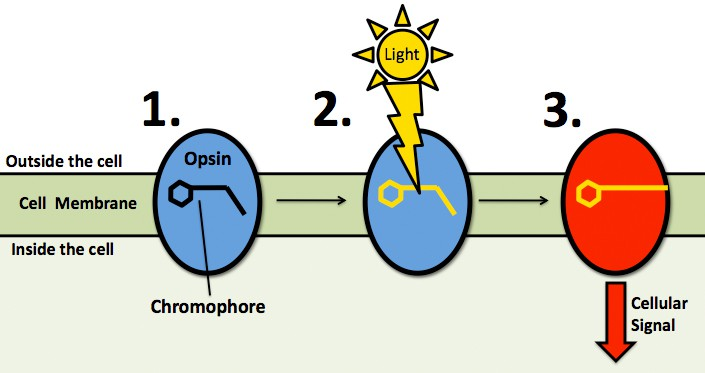

4 Οπτικό Ερέθισμα

5 Σχηματισμός Εικόνων

6 Camera Obscura

7 Pinhole Approximation

8 Ιδανικός Υπολογισμός Βάθους

9 Εκτίμηση Βάθους Γωνία Σύγκλισης Σχετική θέση αντικειμένου στα δύο μάτια Σχετική απόσταση μεταξύ αντικειμένων σε κάθε μάτι Επικάλυψη Θαμπάδα Σχετικό Μέγεθος Σκίαση Προοπτική Motion parallax

10 Αντικειμενικά/Υποκειμενικά Χαρακτηριστικά Φασματική Πυκνότητα Δεσπόζων Μήκος Κύματος Κορεσμός Ισχύς Χροιά (hue) Τόνος Φωτεινότητα

11 Χρωματικά Μοντέλα (CIE, RGB)

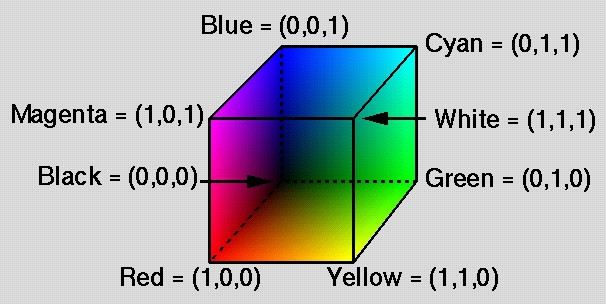

12 Κύβος του RGB

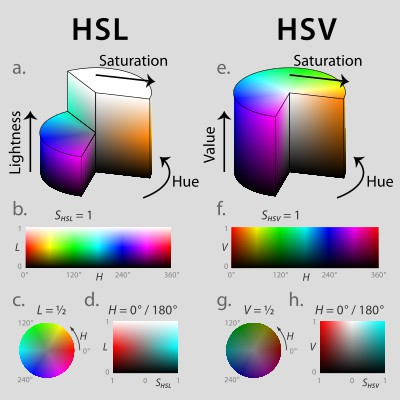

13 HSL-HSV

14 YUV

15 Οθόνες Προβολής - Χαρακτηριστικά Luminance is measured in candelas per square meter Aspect ratio is the ratio of the horizontal length to the vertical length. Monitors usually have the aspect ratio 4:3, 5:4, 16:10 or 16:9. Viewable image size is usually measured diagonally, but the actual widths and heights are more informative since they are not affected by the aspect ratio in the same way. For CRTs, the viewable size is typically 1 in (25 mm) smaller than the tube itself. Display resolution is the number of distinct pixels in each dimension that can be displayed. For a given display size, maximum resolution is limited by dot pitch. Dot pitch is the distance between sub-pixels of the same color in millimeters. In general, the smaller the dot pitch, the sharper the picture will appear. Refresh rate is the number of times in a second that a display is illuminated. Maximum refresh rate is limited by response time.

16 Οθόνες Προβολής - Χαρακτηριστικά Response time is the time a pixel in a monitor takes to go from active (white) to inactive (black) and back to active (white) again, measured in milliseconds. Lower numbers mean faster transitions and therefore fewer visible image artifacts. Contrast ratio is the ratio of the luminosity of the brightest color (white) to that of the darkest color (black) that the monitor is capable of producing. Power consumption is measured in watts. Delta-E: Color accuracy is measured in delta-e; the lower the delta-e, the more accurate the color representation. A delta-e of below 1 is imperceptible to the human eye. Delta-Es of 2 to 4 are considered good and require a sensitive eye to spot the difference. Viewing angle is the maximum angle at which images on the monitor can be viewed, without excessive degradation to the image. It is measured in degrees horizontally and vertically.

17 TFT-LCD

18 Gamma Correction

19 Μέθοδοι Επεξεργασίας Σημειακές (point operations) Φίλτρα Γειτνίασης Φασματικά Φίλτρα Γεωμετρικοί Μετασχηματισμοί

20 Σημειακές Μέθοδοι Αριθμητικές/Λογικές Πράξεις Ανιστοίχιση Τιμών Μεταβολή Ιστογράμματος Μίξη Εικόνων

21 Φίλτρα Γειτνίασης Blurring Sharpening Noise Removal

22 Φασματικά Φίλτρα Μετασχημάτισε την εικόνα από πεδίο του χώρου στο πεδίο της συχνότητας. Το βήμα αυτό πραγματοποιείται με τον μετασχηματισμό της εικόνας κατά Fourier ή άλλους παρεμερείς μετασχηματισμούς. Μετέβαλλε ορισμένα από τα χαρακτηριστικά της εικόνας στο πεδίο της συχνότητας. Εφάρμοσε τον αντίστροφο μετασχηματισμό μετασχηματισμό της εικόνας στο πεδίο του χώρου. για το

23 Γεωμετρικοί Μετασχηματισμοί Συνήθως χρησιμοποιούνται οι συγγενείς μετασχηματισμοί (affine transformations). Πχ: Μετατόπιση. Περιστροφή. Κύρτωση Κλιμάκωση

24 Συμπίεση Εικόνων JPEG Υποδιαίρεσε την εικόνα σε μικρότερες ομοειδείς περιοχές. Εφάρμοσε κωδικοποίηση πηγής με τη χρήση του DCT σε κάθε περιοχή. Αποφάσισε ποιοί συντελεστές συχνοτήτων θα περιληφθούν στο συμπιεσμένο σήμα. Συμπίεσε τους συντελεστές που επιλέχθησαν κατά το προηγούμενο βήμα χρησιμοποιώντας μεθόδους κωδικοποίησης εντροπίας (π.χ. κωδικοποίηση Huffman).

25 Συμπίεση Βίντεο (MPEG)

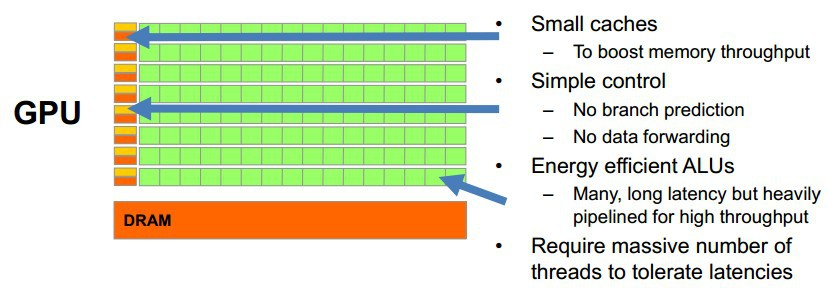

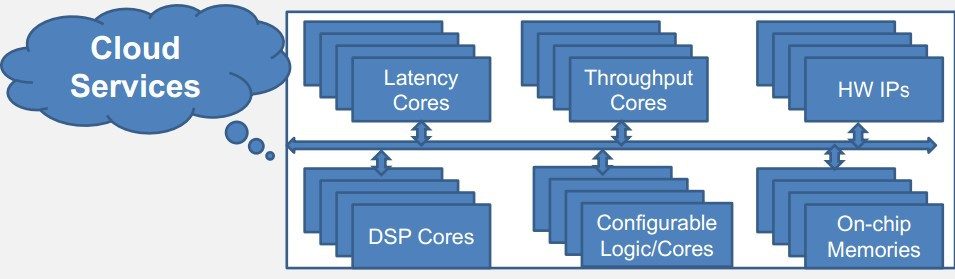

26 SOC (c) W.W. Hwu, UIUC

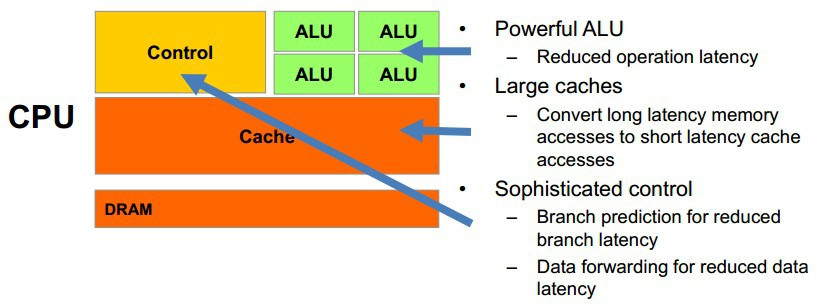

27 CPU (c) W.W. Hwu, UIUC

28 GPU (c) W.W. Hwu, UIUC
