1 Τιμοκατάλογος 207 ABB i-bus KNX Έξυπνα κτίρια και κατοικίες Ολοκληρωμένες λύσεις αυτοματισμού

2 Οι τιμές που αναγράφονται είναι σε Ευρώ και δεν περιλαμβάνουν ΦΠΑ. Η ΑΒΒ διατηρεί το δικαίωμα αναπροσαρμογής των τιμών χωρίς προηγούμενη ειδοποίηση, εκτός αν υπάρχει άλλη συμφωνία. Οι φωτογραφίες των προϊόντων είναι ενδεικτικές. Η ΑΒΒ, στα πλαίσια της συνεχούς βελτίωσης των προϊόντων της, διατηρεί το δικαίωμα να αλλάζει τα χαρακτηριστικά των υλικών που εμφανίζονται σε αυτό το αρχείο. Ο τιμοκατάλογος αυτός καταργεί κάθε προηγούμενο. Κ.Ε. = Κατόπιν Ερώτησης MDRC = Εγκατάσταση σε ράγα (Modular DIN-rail Component) SM = Επίτοιχη τοποθέτηση (Surface Mounting) FM = Χωνευτή τοποθέτηση (Flush Mounting) LF = (Light Fitting) = Στοιχεία πλάτος 8 mm

3 ABB i-bus KNX Έξυπνα κτίρια και κατοικίες Ολοκληρωμένες λύσεις αυτοματισμού ABB i-bus KNX - Κτιριακός αυτοματισμός Access Control - Έλεγχος πρόσβασης για δωμάτια ξενοδοχείων ABB free@home - Οικιακός αυτοματισμός ZigBee - Ασύρματος έλεγχος φορτίων ABB i-bus KNX

4

5 Έξυπνα κτίρια και κατοικίες Περιεχόμενα Νέα προϊόντα και λειτουργίες Με μια ματιά 6 Έργα για τα οποία είμαστε υπερήφανοι ABB i-bus KNX / ΑΒΒ-ComfortTouch Έγχρωμη οθόνη αφής που εντυπωσιάζει /3 ABB-priOn Ευέλικτος όσο οι ανάγκες μας /5 ABB-triton Στυλ και εργονομία που ξεχωρίζουν /7 Πολυλειτουργικά μπουτόν ελέγχου KNX Η απόλυτη αίσθηση άνεσης και ευκολίας χρήσης /9 ABB i-bus KNX Σειρά Zenit / ABB-Welcome Καλωσήρθατε σε μια νέα εποχή /3 ABB i-bus KNX - Επισκόπηση συστήματος /5 ABB i-bus KNX Νέα τροφοδοτικά με διαγνωστική λειτουργία /7 Νέα γενιά standard τροφοδοτικών /9 Τροφοδοτικά /20 Συσκευές του συστήματος και interfaces /2 Σύνδεση και καλωδίωση /22 Μεγαλύτερη ασφάλεια, ευκολία και ευελιξία κατά το σχεδιασμό, την υλοποιήση και τη χρήση /23 ABB i-bus KNX Λύσεις για έλεγχο δωματίου (room automation) /24 Room Master /28 Δυαδικές είσοδοι /29 Είσοδοι /3 ABB i-bus KNX Εντολοδοτούμενοι επαφείς Μια πλήρης σειρά /33 Ικανότητα διακοπής φορτίων /34 Λειτουργίες λογισμικού /35 ABB i-bus KNX Έξοδοι /36 Μηχανισμοί Σκίασης Σκίαση και θερμοκρασιακός έλεγχος /39 Καινοτομίες /40 ABB i-bus KNX Μηχανισμοί Σκίασης /42 Φωτισμός και αισθητήρες φωτεινότητας /47 Θέρμανση και ψύξη /56 Χρονικός και λογικός έλεγχος /60 Οπτικοποίηση και ενδείξεις /62 Μέτρηση και διαχείριση ενέργειας /65 Μια μοναδική εμπειρία design και χρωμάτων /67 ABB i-bus KNX Λειτουργίες /69 Πλαίσια /76 Συμβατικές σειρές διακοπτών φωτισμού Ένα κομμάτι από το σπίτι των ονείρων μας /79 Υπηρεσίες και προϊόντα για ενεργειακή διαχείριση που δίνουν προστιθέμενη αξία στο ξενοδοχείο του αύριο, σήμερα! Αυτοματισμός σημαίνει ενοποίηση Ολοκλήρωση των λειτουργιών σε ένα κοινό σύστημα με κοινό έλεγχο 2/3 Access control Ασφάλεια και υπηρεσίες υψηλής ποιότητας στον τελικό πελάτη 2/5 MiniMAC Λογισμικό διαχείρισης και ελέγχου του ξενοδοχείου 2/7 Access control Διακόπτες ελέγχου πρόσβασης στα δωμάτια 2/9 Λύσεις για Δωμάτια & κοινόχρηστους χώρους Ξενοδοχείων ΑΒΒ i-bus KNX και Access Control με διακόπτες Mylos & Chiara 2/ Mylos Πάθος για μοναδικό στυλ 2/3 Chiara Ιταλική φινέτσα 2/4 ABB-free@home Ο οικιακός αυτοματισμός πιο εύκολος από ποτέ 3/ 2/ Σύστημα οικιακού αυτοματισμού 3/3 ABB-free@home wireless Μια νέα αίσθηση ελευθερίας 3/2 ZigBee Light Link Ασύρματες λύσεις αυτοματισμού 4/ ABB i-bus KNX 3

6 4 ABB i-bus KNX

7 Γιατί να επενδύσω σε ένα σύστημα κτιριακού αυτοματισμού; Αξίζει; Η απάντηση είναι ασφαλώς ναι! Τα πλεονεκτήματα είναι αμέτρητα. Με ένα ανοιχτό σύστημα κτιριακού αυτοματισμού όπως το ABB i-bus KNX, επιτυγχάνεται εγγυημένη εξοικονόμηση ενέργειας (μεγαλύτερη από 30% σύμφωνα με το πρότυπο EN 5232), ενοποίηση όλων των λειτουργιών του κτιρίου σε ένα σύστημα για μεγαλύτερη άνεση και διασφαλίζεται η ασφάλεια στους χρήστες του κτιρίου από ένα σύγχρονο σύστημα αυτοματισμού. ABB i-bus KNX 5

8 Νέα προϊόντα και λειτουργίες Με μια ματιά Οπτικοποίηση συστημάτων KNX με τη μονάδα 636/APP-500 Νέα ελεύθερα προγραμματιζόμενη πύλη ράγας IP/KNX συμβατή με ios και Android για το σύστημα KNX. Έλεγχος KNX, Infotainment, Entertainment. Νέα εξειδικευμένα dimmer LED RGB KNX, 655/ και 655/ Νέα καινοτομική σειρά dimmer LED με ενσωματωμένο τροφοδοτικό, σταθερής καμπυλής, 4 καναλιών αποκλειστικά από την ABB. Νέοι διακόπτες KNX στη σειρά basic55 Όλη η λειτουργικότητα του KNX είναι πλέον διαθέσιμη και σε αισθητήρες/ διακόπτες στην πιο διαδεδομένη σειρά της ABB, basic55 σε όλα τα χρώματα των συμβατικών σειρών. Σελ. /64 Σελ. /50 Σελ. /72 Νέα σειρά ανιχνευτών παρουσίας ABB i-bus KNX Τεχνολογία αιχμής που εξοικονομεί ενέργεια. Νέος λεπτότερος σχεδιασμός που εντυπωσιάζει. Διαθέσιμη σε 2 εκδόσεις, standard και mini με πολύ μικρές διαστάσεις. Σελ. /5 Νέα σειρά θερμοστατών χώρου ABB i-bus KNX Αισθητήρας θερμοστάτη διαθέσιμος σε όλα τα χρώματα της σειράς basic55 με δυνατότητα ελέγχου θέρμανσης, αερισμού και ενεργοποιητών fac coil. Σελ. /57 Νέα γενιά Fan-coil actuators FCA/S.2.x.x με αναλογικές εξόδους 0 0 V DC Οι νέοι ενεργοποιητές διαθέτουν δύο αναλογικές εξόδους αλλά και τρεις εξόδους για ανεξάρτητο έλεγχο ταχυτήτων ανεμιστήρα. Μέσω των τριών universal inputs μπορούν να πάρουν εντολές από ψυχρές επαφές (π.χ. παγίδες στα παράθυρα). Σελ. /57 6 ABB i-bus KNX

9 Νέοι λογικοί ελεγκτές ABA/S.2. Διαθέτουν εκτεταμένες λειτουργίες λογικής, ο logic editor είναι ενσωματωμένος στο ETS, δυνατότητα χρήσης έως και λογικών πυλών και εφαρμογή προσομοίωσης της λειτουργίας. Σελ. /60 Ολοκληρωμένη λύση access control για δωμάτια ξενοδοχείων Λύσεις KNX για τον έλεγχο της πρόσβασης στα δωμάτια με εξειδικευμένους καρταναγνώστες και καρτοθήκες και λογισμικό MiniMAC για τον προγραμματισμό των καρτών πρόσβασης και τηλεχειρισμού των λειτουργιών των δωματίων. Σελ. 2/5 ABB Ο οικιακός αυτοματισμός πιο εύκολος από ποτέ Ένα νέο σύστημα εξειδικευμένο για εφαρμογές οικιακού αυτοματισμού, μικρό, εύκολο, που προσφέρει όλες τις βασικές λειτουργίες: έλεγχος φωτισμού (on/off, dimming) έλεγχος ρολών, I/Os και τηλεχειρισμός μέσω εφαρμογής σε ios και Android. Σελ. 3/ Ασύρματος έλεγχος φορτίου με πρωτόκολλο Zigbee Με τις νέες συσκευές Zigbee μπορούν να υλοποιηθούν εύκολα και ασύρματα οι βασικές λειτουργίες αυτοματισμού για έλεγχο φωτισμού και φορτίου on/off. Σελ. 4/ ABB i-bus KNX 7

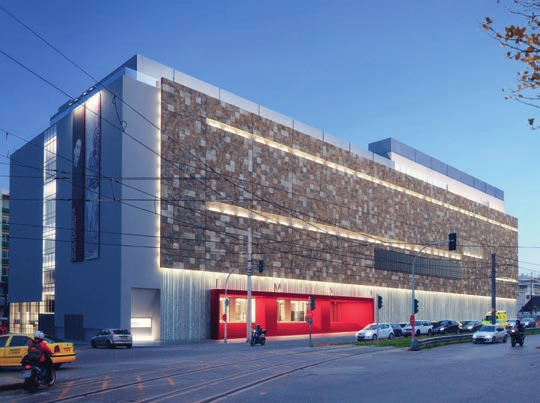

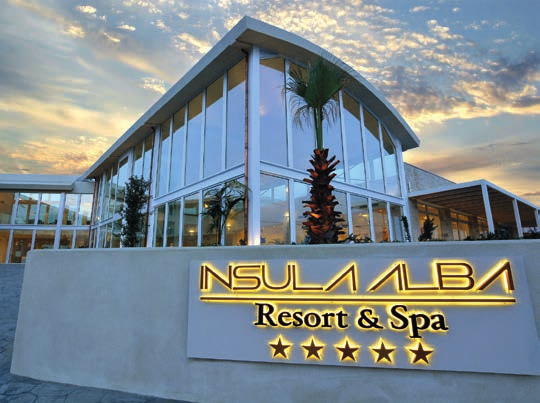

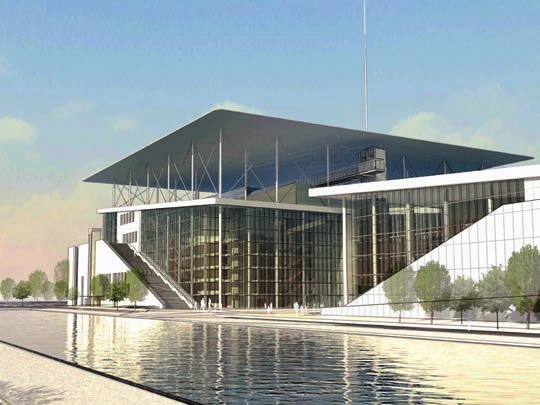

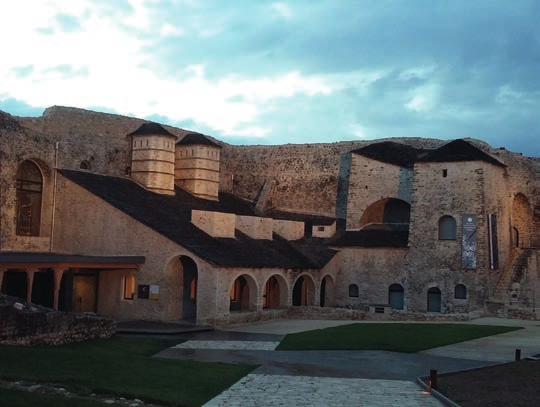

10 Έργα για τα οποία είμαστε υπερήφανοι ABB i-bus KNX Κέντρο Πολιτισμού Ίδρυμα Σταύρος Νιάρχος, το ο LEED Platinum Certified κτίριο στην Ελλάδα, Αθήνα Εθνικό Μουσείο Σύγχρονης Τέχνης, Αθήνα Μουσείο Αργυροχρυσοχοΐας, Πολιτιστικό Ίδρυμα Ομίλου Πειραιώς (ΠΙΟΠ), Ιωάννινα Insula Alba Resort & Spa, Ξενοδοχείο 5*, Ηράκλειο Κρήτης / Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

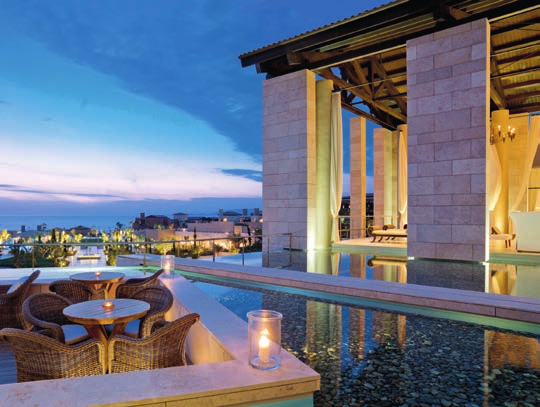

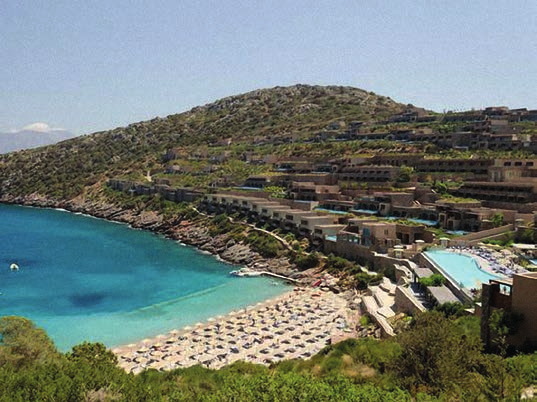

11 Costa Navarino: Πολυτελή Resorts και Κατοικίες, Ξενοδοχείο 5*, Μεσσηνία Daios Cove Luxury Resort & Villas, Ξενοδοχείο 5*, Άγιος Νικόλαος, Κρήτη Miraggio Thermal Spa Resort, Ξενοδοχείο 5*, Χαλκιδική Κρατικός Αερολιμένας Θεσσαλονίκης Μακεδονία, Θεσσαλονίκη ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /2

12 ΑΒΒ-ComfortTouch Έγχρωμη οθόνη αφής που εντυπωσιάζει Το σύστημα ΑΒΒ i-bus KNX αποτελεί τη βάση για τον ολοκληρωμένο έλεγχο κάθε σύγχρονης εγκατάστασης. Η κεντρική ιδέα της "έξυπνης κατοικίας", βρίσκεται στον ολιστικό έλεγχο και αυτοματισμό των λειτουργιών. Ο συνδυαστικός έλεγχος του φωτισμού, της θέρμανσης, της ψύξης αλλά και των μηχανισμών σκίασης σε ένα συνολικό σύστημα αυτοματισμού, οδηγεί σε μεγαλύτερες συνθήκες άνεσης για τον χρήστη, αφού τα πάντα ενεργοποιούνται και ελέγχονται αυτόματα. Επιπλέον αφού κάθε λειτουργία χρησιμοποιείται μόνο όταν είναι πραγματικά απαραίτητο, επιτυγχάνεται σημαντική εξοικονόμηση ενέργειας. Με τη νέα οθόνη αφής ABB-ComfortTouch 2", οι δυνατότητες ελέγχου είναι πραγματικά απεριόριστες. Ενεργοποίηση ή απενεργοποίηση του φωτισμού οποιουδήποτε δωματίου από ένα κεντρικό σημείο, ρύθμιση φωτεινότητας, ενεργοποίηση σεναρίων για την παρακολούθηση μιας ταινίας ή ενός ποδοσφαιρικού αγώνα, τοπικός ή κεντρικός έλεγχος των μηχανισμών σκίασης της κατοικίας ή έλεγχος της θερμοκρασίας. Τα πάντα διαθέσιμα με μια ματιά στη νέα οθόνη αφής 2". Εκτός όμως από τις βασικές λειτουργίες οικιακού αυτοματισμού, η οθόνη ABB-ComfortTouch, προσφέρει πολλές ακόμα δυνατότητες στον χρήστη, καθώς περιλαμβάνει ενσωματωμένο media player για αναπαραγωγή μουσικής και video. Aκούστε την αγαπημένη σας μουσική σε οποιοδήποτε χώρο, διαβάστε τα σας ή σερφάρετε στο internet για να ενημερωθείτε για τα τελευταία νέα της ημέρας. Οθόνη ComfortTouch 2," Aπόλυτος έλεγχος με ένα απλό άγγιγμα Εντυπωσιακή σχεδίαση με οθόνη 2," σε μαύρο και αμμοβολισμένο λευκό γυαλί. Απομακρυσμένος έλεγχος της οθόνης μέσω εφαρμογών (apps) για tablet & smartphones (λειτουργικό ios & andoid). Υψηλή αίσθηση ασφάλειας. Προβολή εικόνας από εξωτερικές κάμερες στην οθόνη ComfortTouch. Ενσωμάτωση οθόνης ComfortTouch σε σύστημα συναγερμού ΑΒΒ i-bus KNX. Βραβείο σχεδιασμού reddot design award 203. Σχεδιάστε τις σελίδες πλοήγησης της οθόνης ανάλογα με το προσωπικό σας στυλ (επιλέξτε τις αγαπημένες σας φωτογραφίες, τα χρώματα που σας αρέσουν κλπ.). Ακούστε την αγαπημένη σας μουσική από το ενσωματωμένο Media player. Τα χρώματα που κάνουν τη ζωή πιο εύκολη Ένας μοναδικός ξεχωριστός χρωματικός κώδικας που επιτρέπει σε κάθε χρήστη με μια ματιά, να γνωρίζει ποια λειτουργία ενεργοποιεί. Τα πλήκτρα των διακοπτών KNX, φωτίζονται με το κατάλληλο χρώμα, ανάλογα με τη λειτουργία που εκτελούν. Κίτρινο για έλεγχο φωτισμού. Μπλε για έλεγχο μηχανισμών σκίασης. Μωβ για έλεγχο σεναρίων. Πορτοκαλί για έλεγχο κλιματισμού Οθόνη ComfortTouch 9" Μαύρο γυαλί 02 Οθόνη ComfortTouch 9" Λευκό γυαλί 03 Οθόνη ComfortTouch 2," Μαύρο γυαλί 04 Οθόνη ComfortTouch 2," Λευκό γυαλί /3 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

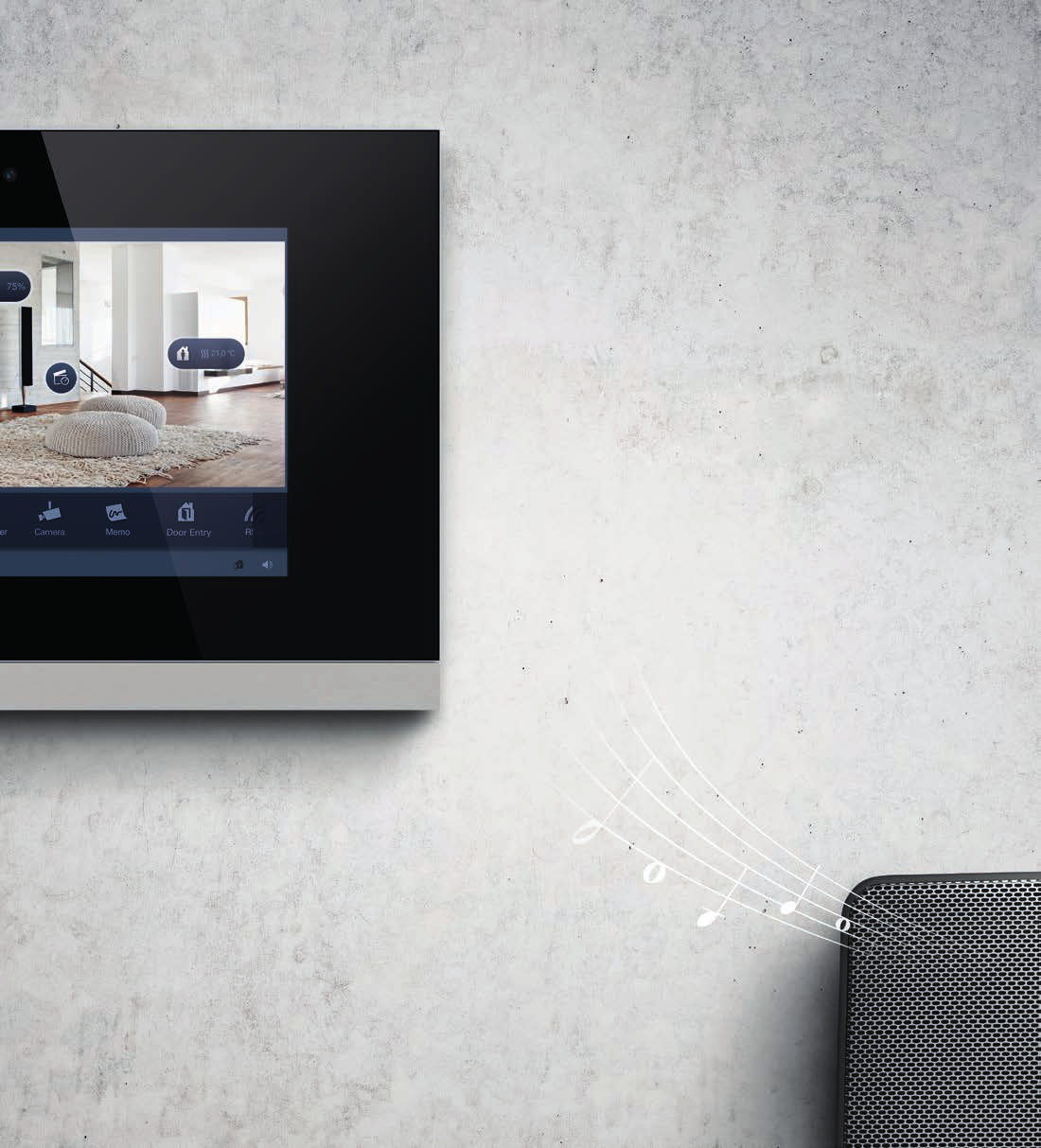

13 ΑΒΒ-ComfortTouch Έγχρωμη οθόνη αφής που εντυπωσιάζει Η νέα οθόνη αφής 9 και 2" ABB-ComfortTouch είναι το gateway μεταξύ δύο κόσμων. Του συστήματος αυτοματισμού κτιρίων KNX από τη μία και του συστήματος home entertainment με την ενσωμάτωση του Sonos στις διαθέσιμες λειτουργίες. Το Sonos είναι μία ασύρματη (Wi-Fi) πλατφόρμα πολυζωνικού ήχου για αναπαραγωγή της ψηφιακής μας βιβλιοθήκης καθώς και για υπηρεσίες όπως Apple Music, Spotify, TuneIn, Napster κλπ. Busch-ComfortTouch Απόλυτος έλεγχος όλων των λειτουργιών της κατοικίας μέσω εφαρμογής (app) Το Sonos υποστηρίζεται και από τη νέα μονάδα οπτικοποίησης 636/APP-500 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /4

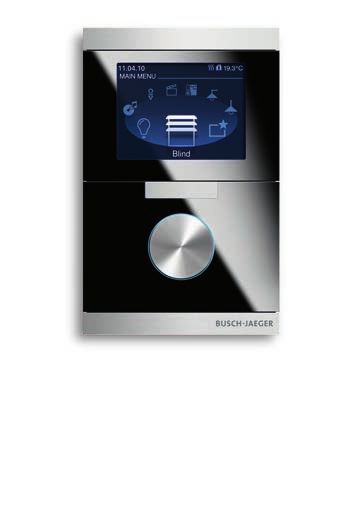

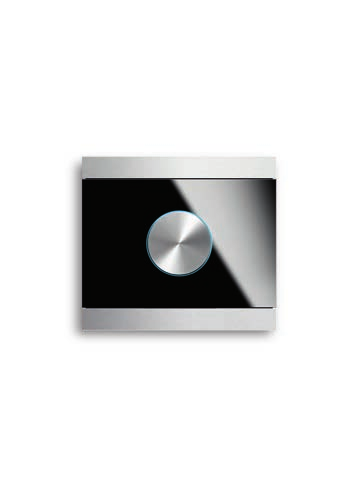

14 ABB-priOn Ευέλικτος όσο οι ανάγκες μας Με την κεντρική μονάδα KNX ABB-priOn, έχετε τον απόλυτο έλεγχο στις άκρες των δακτύλων σας. Με το φωτιζόμενο περιστροφικό μπουτόν μπορείτε να έχετε τον έλεγχο όλων των λειτουργιών της κατοικίας σας, έλεγχος φωτισμού, ρύθμιση φωτεινότητας, έλεγχος μηχανισμών σκίασης, θερμοκρασίας και ενεργοποίηση σεναρίων, όλα εύκολα με το πάτημα ενός πλήκτρου και με οπτικές ενδείξεις στην έγχρωμη οθόνη 3,5" TFT. Οι συνδυασμοί του ABB-priOn, προσαρμόζονται εύκολα στις ανάγκες κάθε εφαρμογής. Περιστροφικό πλήκτρο (Μαύρο γυαλί) Με ένα μπουτόν ελέγχου ενεργοποιούνται όλες οι λειτουργίες που προσφέρει ένα σύστημα KNX. Απλό μπουτόν (Μαύρο γυαλί) Ένα μεγάλο κεντρικό πλήκτρο ελεύθερα προγραμματιζόμενο να εκτελέσει μια συγκεκριμένη λειτουργία. 3πλό μπουτόν (Μαύρο γυαλί) 3 πλήκτρα ελεύθερα προγραμματιζόμενα για έλεγχο από ένα σημείο πολλαπλών εφαρμογών. Οθόνη TFT 3,5" με περιστροφικό μπουτόν (Μαύρο γυαλί) Οπτικοποίηση όλων των λειτουργιών της κατοικίας και συνολικός έλεγχος του συστήματος με το περιστροφικό πλήκτρο. Τα χρώματα που κάνουν τη ζωή πιο εύκολη Ένας μοναδικός ξεχωριστός χρωματικός κώδικας που επιτρέπει σε κάθε χρήστη με μια ματιά, να γνωρίζει ποια λειτουργία ενεργοποιεί. Τα πλήκτρα των διακοπτών KNX, φωτίζονται με το κατάλληλο χρώμα, ανάλογα με τη λειτουργία που εκτελούν. Κίτρινο για έλεγχο φωτισμού. Μπλε για έλεγχο μηχανισμών σκίασης. Μωβ για έλεγχο σεναρίων. Πορτοκαλί για έλεγχο κλιματισμού. /5 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

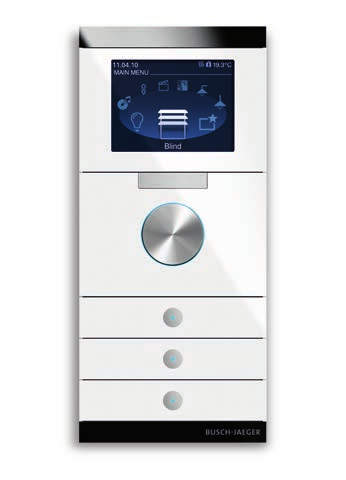

15 Οθόνη TFT 3,5" με περιστροφικό μπουτόν και πλήκτρα ελέγχου Η πιο ολοκληρωμένη έκδοση του ABB-priOn, που συνδυάζει όλες τις παραπάνω λειτουργίες συνολικά. 0 Μαύρο Γυαλί με φινίρισμα από Ατσάλι 02 Ανοξείδωτο Ατσάλι 03 Λευκό Γυαλί με φινίρισμα από Ατσάλι 04 Λευκό Γυαλί με φινίρισμα από Μαύρο Γυαλί ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /6

16 ABB-triton Στυλ και εργονομία που ξεχωρίζουν Ο μοναδικός σχεδιασμός των ABB-triton που δε θυμίζει σε τίποτα καμία σειρά συμβατικών διακοπτών, είναι ένα στοιχείο που θα σας κάνει πραγματικά να ξεχωρίσετε. Οι μονάδες ABB-triton διαθέτουν πολλαπλά πλήκτρα ελεύθερα προγραμματιζόμενα, ταμπελάκι με οπίσθιο φωτισμό σε κάθε πλήκτρο, δέκτη IR και ενσωματωμένο bus coupler για ευκολία και οικονομία. Χρώμα και ζωή Η σειρά ABB-triton είναι διαθέσιμη σε πέντε εκπληκτικά χρώματα, που αγγίζουν τον ρυθμό της σύγχρονης αρχιτεκτονικής. Λευκό, πλατίνα, παλλάδιο, σαμπάνια μεταλλικό και αλουμίνιο, στις ίδιες αποχρώσεις με τις υπόλοιπες σειρές διακοπτών φωτισμού της ABB (future, alpha, impuls και carat). 0 Μονό μπουτόν πλό μπουτόν 5πλό μπουτόν με θερμοστάτη Λειτουργίες μπουτόν Διακόπτης on-off Dimming Ρολά Value transmitter Μετάδοση αναλογικού σήματος (value) dimming 3 ελεύθερα προγραμματιζόμενα υπέρυθρα (IR) κανάλια 8 σενάρια φωτισμού Χαρακτηριστικά μπουτόν Παράθυρο σήμανσης επάνω στα μπουτόν Οπίσθιος φωτισμός της σήμανσης των μπουτόν Αντικλεπτική προστασία Τηλεχειρισμός (IR) 0 Λευκό μπουτόν ελέγχου /2 θέσεων με οπίσθιο φωτισμό και δέκτη υπερύθρων 02 Λευκό μπουτόν ελέγχου 3/6 θέσεων με οπίσθιο φωτισμό και δέκτη υπερύθρων 03 Λευκό μπουτόν ελέγχου 5/0 θέσεων με οπίσθιο φωτισμό και δέκτη υπερύθρων /7 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

17 0 Πρίζα σούκο Τροφοδοσία συσκευών 230 V AC/6 A 02 Πρίζα με 3πλό μπουτόν Λειτουργίες Τροφοδοσία συσκευών 230 V AC/6 A Διακόπτης on-off Dimming Ρολά Value transmitter Μετάδοση αναλογικού σήματος (value) dimming Μονάδα επέκτασης σεναρίων Βηματικός διακόπτης Απλό πάτημα/παρατεταμένο πάτημα 3 ελεύθερα προγραμματιζόμενα υπέρυθρα (IR) κανάλια 8 σενάρια φωτισμού Χαρακτηριστικά Παράθυρο σήμανσης επάνω στα μπουτόν Οπίσθιος φωτισμός της σήμανσης των μπουτόν Αντικλεπτική προστασία Διακόπτες ελεύθερα προγραμματιζόμενοι Τηλεχειρισμός (IR) 0 Λευκή πρίζα σούκο 02 Λευκό μπουτόν ελέγχου 3/6 θέσεων με ενσωματωμένο θερμοστάτη, LCD οθόνη, οπίσθιο φωτισμό και δέκτη υπερύθρων ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /8

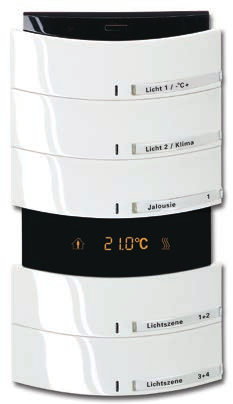

18 Πολυλειτουργικά μπουτόν ελέγχου KNX Η απόλυτη αίσθηση άνεσης και ευκολίας χρήσης Πολυλειτουργικά μπουτόν με ενδεικτικά LED σε ειδικούς χρωματισμούς για την οπτική ένδειξη της λειτουργίας. Τα νέα πολυλειτουργικά μπουτόν KNX της ABB, διαθέτουν έναν νέο μοναδικό χρωματικό κώδικα με ενδεικτικά LED, όπου κάθε χρώμα συμβολίζει μια ξεχωριστή λειτουργία (έλεγχος φωτισμού-κίτρινο χρώμα, έλεγχος ρολών-μπλε χρώμα κλπ.). Έτσι με μια μόνο ματιά, κάθε χρήστης μπορεί να έχει οπτικό έλεγχο της λειτουργίας που πρόκειται να ενεργοποιήσει, αλλά και να γνωρίζει εάν αυτή η λειτουργία είναι ήδη ενεργοποιημένη ή όχι. Κάθε πλήκτρο των διακοπτών KNX μπορεί να ενεργοποιήσει διαφορετική λειτουργία και διαθέτει δικό του ενδεικτικό LED, σύμφωνο με το γενικό χρωματικό κώδικα. Ευκολία και άνεση για κάθε χρήστη. Εύρος σειρών Πολλά διαφορετικά σχήματα διακοπτών και πλαισίων, ξεχωριστά χρώματα και μοναδικά υλικά που ταιριάζουν σε οποιοδήποτε στυλ διακόσμησης. Πολυλειτουργικά μπουτόν KNX στις σειρές carat (μοναδικά, φυσικά, υλικά όπως μέταλλο, γυαλί και χρυσός), pure stainless steel (ανοξείδωτο ατσάλι antifingerprint), solo, Buschaxcent και future linear Πολυλειτουργικό μπουτόν /2 θέσεων 02 Πολυλειτουργικό μπουτόν 2/4 θέσεων 03 Πολυλειτουργικό μπουτόν 4/8 θέσεων 04 Θερμοστάτης χώρου 05 Πολυλειτουργικό μπουτόν 2/4, ενσωματωμένος θερμοστάτης χώρου 06 Πολυλειτουργικό μπουτόν 3/6 θέσεων με δέκτη IR 07 Χωνευτός (FM) ανιχνευτής κίνησης 08 Χωνευτός (FM) ανιχνευτής κίνησης Λειτουργίες Διακόπτης on-off Dimming Ρολά Μπουτόν Μετάδοση αναλογικού σήματος (value) Σενάρια φωτισμού Πολλαπλές λειτουργίες (πολλαπλό πάτημα μπουτόν για διαφορετικές λειτουργίες) Λειτουργίες λογικής Λειτουργίες Διακόπτης on-off Dimming Ρολά Μπουτόν Μετάδοση αναλογικού σήματος (value) Σενάρια φωτισμού Πολλαπλές λειτουργίες (πολλαπλό πάτημα μπουτόν για διαφορετικές λειτουργίες) Λειτουργίες λογικής Λειτουργίες Διακόπτης on-off Dimming Ρολά Μπουτόν Μετάδοση αναλογικού σήματος (value) Σενάρια φωτισμού Πολλαπλές λειτουργίες (πολλαπλό πάτημα μπουτόν για διαφορετικές λειτουργίες) Λειτουργίες λογικής /9 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

19 Λειτουργίες Comfort Stand-by Νυχτερινή λειτουργία Προστασία παγετού Ρύθμιση θερμοκρασίας Ώρα Ημερομηνία Θέρμανση Ψύξη Έλεγχος Fan Coil (Ψ/Θ) Σενάρια φωτισμού Σενάρια (μονάδα επέκτασης) Αναλογικές τιμές (value) Λειτουργίες λογικής Λειτουργίες Comfort Stand-by Νυχτερινή λειτουργία Προστασία παγετού Ρύθμιση θερμοκρασίας Ώρα Ημερομηνία Θέρμανση Ψύξη Έλεγχος Fan Coil (Ψ/Θ) Σενάρια φωτισμού Σενάρια (μονάδα επέκτασης) Αναλογικές τιμές (value) Λειτουργίες λογικής Λειτουργίες 0 προγραμματιζόμενα κανάλια IR Διακόπτης on-off Dimming Ρολά Μπουτόν Σενάρια φωτισμού Σενάρια (μονάδα επέκτασης) Αναλογικές τιμές (value) Λειτουργίες λογικής (με σενάρια φωτισμού) 08 Λειτουργίες 4 κανάλια Λειτουργίες λογικής (και σεναρίων φωτισμού) ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /0

20 ABB i-bus KNX Σειρά Zenit Η νέα σειρά Zenit της ABB, απογειώνει τις αισθήσεις και την αισθητική του χώρου, με τα μοναδικά φυσικά υλικά που χρησιμοποιεί και με τον εξαιρετικά λεπτό και πρωτότυπο σχεδιασμό. Στην έκδοση KNX η σειρά Zenit βελτιστοποιεί την άνεση, την ασφάλεια και την αποτελεσματικότητα των κατοικιών και των κτιρίων με την εξαιρετική λειτουργικότητα που προσφέρουν. Σύμβολα λειτουργιών που προσαρμόζονται στα μπουτόν των διακοπτών για εύκολη αναγνώριση του φορτίου που ελέγχεται (φωτισμός on/off, dimming, έλεγχος ρολών, σενάρια, έλεγχος ανεμιστήρα) Λειτουργίες μπουτόν Διακόπτης on-off Dimming Ρολά Value transmitter Ενεργοποίηση σεναρίων Χαρακτηριστικά Διαθέτουν 0 κανάλια λογικής (ενεργοποίηση σεναρίων κλπ.) S equence actuator Λ ογικές πύλες Ενδεικτικά LED για οπτικοποίηση της κατάστασης λειτουργίας (on/off) 0 2πλό μπουτόν 02 4πλό μπουτόν 03 6πλό μπουτόν / Κτιριακός 2CDC 500αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNX Smart Home and Intelligent Building Control Product Range Overview 203

21 Λειτουργίες μπουτόν Διακόπτης on-off Dimming Ρολά Value transmitter Ενεργοποίηση σεναρίων 6πλο μπουτόν με δέκτη υπερύθρων IR Χαρακτηριστικά Διαθέτουν 0 κανάλια λογικής (ενεργοποίηση σεναρίων κλπ.) Sequence actuator Λογικές πύλες Ενδεικτικά LED για οπτικοποίηση της κατάστασης λειτουργίας (on/off) Λειτουργίες Με 4 κανάλια. Εύρος ανίχνευσης: 6 m οριζόντια/κατακόρυφα Γωνία ανίχνευσης: 80 Κατώφλι φωτεινότητας: 5-50 Lux Ύψος εγκατάστασης:, m Λειτουργίες Έλεγχος θερμοκρασίας και εντολοδότηση ενεργοποιητών για θέρμανση, αερισμό και ενεργοποίηση fan-coil. Ρύθμιση ταχύτητας ανεμιστήρα σε συστήματα ψύξης/θέρμανσης. 04 6πλό μπουτόν με δέκτη υπερύθρων IR 05 Ανιχνευτής κίνησης 06 Θερμοστάτης χώρου ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /2

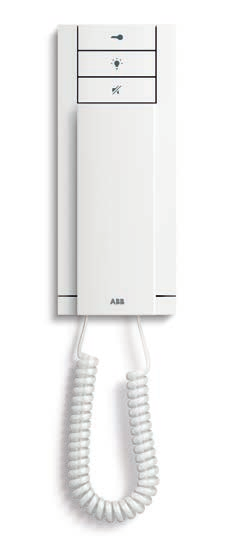

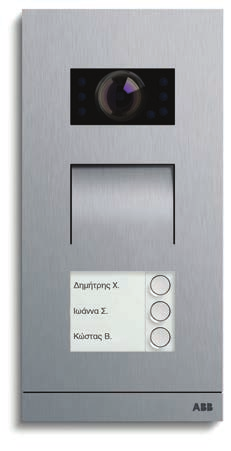

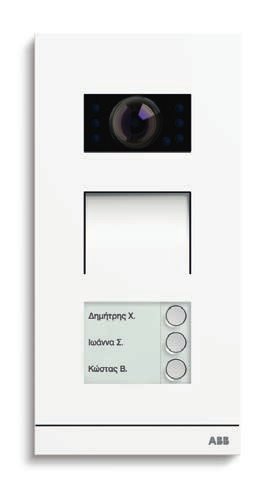

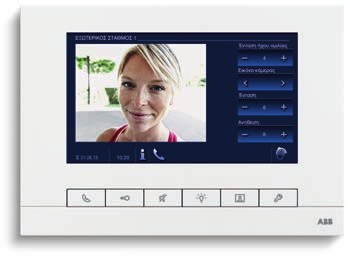

22 ABB-Welcome Καλωσήρθατε σε μια νέα εποχή Ανακαλύψτε μια νέα εμπειρία επικοινωνίας με το νέο σύστημα ελέγχου εισόδου ABB-Welcome. Καλωσορίστε τους καλεσμένους σας και εντυπωσιάστε τους με το μοναδικό σχεδιασμό της νέας σειράς οθονών αφής και θυροτηλεφώνων. Μοναδική σχεδίαση που εντυπωσιάζει με 3 διεθνή βραβεία design και υψηλή ποιότητα κατασκευής από μοναδικά υλικά Η απόλυτα αξιόπιστη λύση για κάθε απαίτηση Εύκολη χρήση του συστήματος με έλεγχο των μονάδων από κεντρικά πλήκτρα. Συνεργασία του ABB-Welcome με το σύστημα έξυπνων κατοικιών ABB i-bus ΚΝΧ. Δυνατότητα ελέγχου από απόσταση μέσω smartphone (λήψη κλήσης με εικόνα, ήχο και δυνατότητα απάντησης) Εξωτερική μονάδα (με κάμερα). Ανοξείδωτο Ατσάλι 02 Οθόνη αφής 7" ABB-Welcome Touch. Λευκή 03 Εξωτερική μονάδα. Λευκή 04 Εσωτερική μονάδα ήχου (με ακουστικό). Λευκή 05 Εσωτερική μονάδα ήχου με οθόνη πληροφοριών. Λευκή Εφαρμογή για smartphones (ΑΒΒ-Welcome app). Σε κάθε χτύπημα στην εξώθυρά σας, η εικόνα και ο ήχος μεταφέρονται στο κινητό σας τηλέφωνο με την εφαρμογή ABB-Welcome. Μπορείτε να απαντήσετε στην κλήση από την εξωτερική μονάδα και να ανοίξετε την εξώθυρα. Η εφαρμογή είναι συμβατή με Android version 4.0 ή μεγαλύτερη και ios 4/5 και ipad. * Για την ενσωμάτωση του ABB-Welcome σε ένα σύστημα κτιριακού αυτοματισμού ABB i-bus KNX είναι απαραίτητη η χρήση ενός IP-Gateway ( ) /3 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

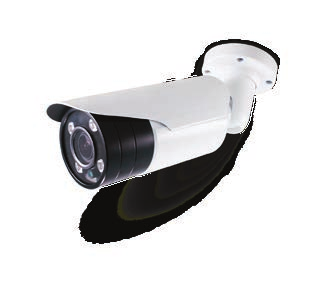

23 Μονάδα διασύνδεσης (interface) των εξωτερικών καμερών Κάθε τέτοια μονάδα μπορεί να ελέγξει έως και 4 αναλογικές κάμερες. Συνολικά μπορούν να εγκατασταθούν έως και 6 εξωτερικές κάμερες σε ένα σύστημα ελέγχου εισόδου ABB-Welcome. Αναλογικές κάμερες εξωτερικής τοποθέτησης για ενσωμάτωση σε ένα σύστημα ABB-Welcome (επιτήρηση εξωτερικού χώρου) Διατίθενται δύο τύποι καμερών με διαφορετικές διαστάσεις ικανές να καλύψουν όλες τις ανάγκες του χρήστη. ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /4

24 ABB i-bus KNX - Επισκόπηση συστήματος 230 V Γραμμή τροφοδοσίας Τροφοδοτικό IP-Router Προγραμματισμός (ETS), Ανάλυση (i-bus Tool), Οπτικοποίηση ETHERNET KNXnet/IP, OPC, Remote access, Διασύνδεση με άλλα συστήματα Μέτρηση κατανάλωσης ενέργειας - Μετρητής ενέργειας με μονάδα επικοινωνίας (Interface Module) - Μονάδα διαχείρισης ενέργειας Έλεγχος φορτίων με ή χωρίς ανίχνευση ρεύματος - Εντολοδοτούμενος επαφέας Έλεγχος φορτίων μέσω μέτρησης κατανάλωσης ενέργειας - Εντολοδοτούμενος ενεργειακός επαφέας Διακόπτης, dimmer και έλεγχος φωτισμού - Dimmer γενικής χρήσης - Dimmer λαμπτήρων φθορισμού 0 V - Έλεγχος φωτισμού Ψηφιακός έλεγχος φωτισμού μέσω DALI - DALI Gateway - DALI Ελεγκτής φωτισμού - DALI Gateway με φωτισμό έκτακτης ανάγκης Έλεγχος μηχανισμών σκίασης με τοπικό χειρισμό και υπολογισμό θέσης - Ελεγκτής μηχανισμών σκίασης - SMI Ελεγκτής μηχανισμών σκίασης Actuator Θέρμανση/ψύξη με αυτόματο έλεγχο βαλβίδων - Ηλεκτρονικός ενεργοποιητής - Ενεργοποιητής θερμοηλεκτρικών βαλβίδων Αερισμός/κλιματισμός - Εντολοδοτούμενος επαφέας Fan Coil και αερισμού Room Controller με λειτουργικές μονάδες Λειτουργίες ενεργοποιητών /5 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

25 Τροφοδοτικό Προσαρμοστής Γραμμής KNX-Κύρια γραμμή/tp - 64 συσκευές/γραμμή - 5 γραμμές/περιοχή - max. 5 περιοχές Γραμμή Δυαδική είσοδος Ανίχνευση και αξιολόγηση εντολών εισόδου - Αναλογική είσοδος Έλεγχος και αξιολόγηση αναλογικών σημάτων - Σταθμός ελέγχου και αισθητήρας καιρικών συνθηκών Έλεγχος και αξιολόγηση δεδομένων καιρικών συνθηκών (άνεμος, θερμοκρασία, βροχή) Οθόνες οπτικοποίησης συνθηκών λειτουργίας και έλεγχος - Επιτηρητής παρουσίας - Ανιχνευτής κίνησης - Αισθητήρας φωτεινότητας Ανίχνευση κίνησης/παρουσίας Μέτρηση επιπέδου φωτεινότητας Έλεγχος φωτισμού - Μονάδα λογικής - Μονάδα λογικών εφαρμογών - Μονάδα χρονικών εφαρμογών Εκτέλεση λογικών πράξεων και ενεργοποίηση λειτουργιών - Θερμοστάτης χώρου - Αισθητήρας ποιότητας αέρα Μέτρηση και αξιολόγηση των συνθηκών του χώρου (θερμοκρασία, ποιότητα αέρα) - Τερματικό ζωνών - Μονάδα προστασίας - Μονάδα ελέγχου σφάλματος - Μονάδα data logging 2 V Παρακολούθηση συνθηκών λειτουργίας, εντοπισμός σφαλμάτων, ενεργοποίηση alarm Μονάδα ασφάλειας (συναγερμός) Μονάδες Room Master Λύσεις για έλεγχο δωματίου με αισθητήρες και ενεργοποιητές Λειτουργίες αισθητήρων ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /6

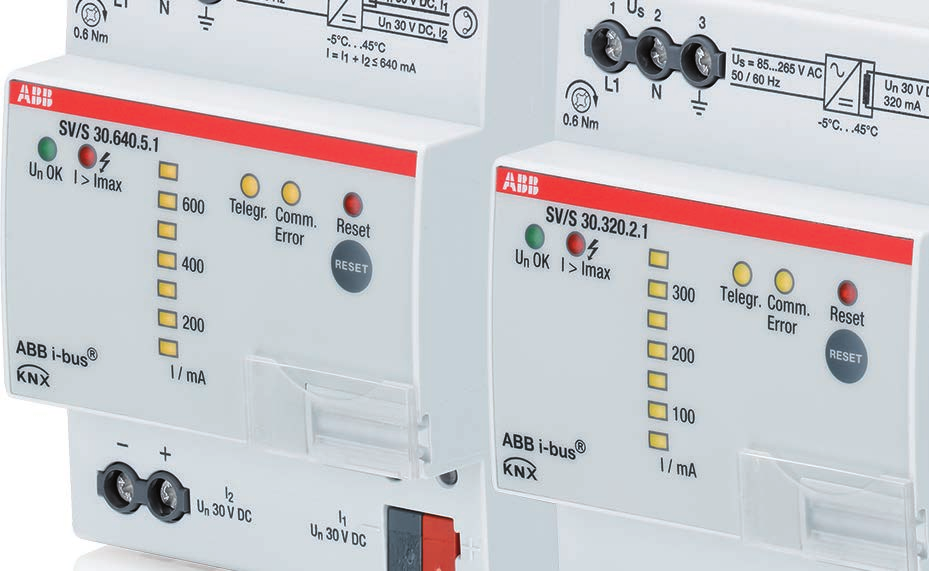

26 ABB i-bus KNX Νέα τροφοδοτικά με διαγνωστική λειτουργία Ασφαλής τροφοδοσία με εκτεταμένες διαγνωστικές δυνατότητες Τα νέα τροφοδοτικά του συστήματος ABB i-bus KNX, παρέχουν αυξημένες δυνατότητες αναγνώρισης σφαλμάτων μέσω ενδεικτικών LED στην πρόσοψη των συσκευών αλλά και μέσω communication objects από το λογισμικό ETS. Μέσω του ABB i-bus tool είναι δυνατή η περαιτέρω ανάλυση των μετρήσεων. Με μια ματιά, μέσω των ενδεικτικών κίτρινων LED, είναι ορατό το ρεύμα που απορροφά η γραμμή bus καθώς και το αν έχει συμβεί κάποιο σφάλμα υπερφόρτισης. Επιπλέον μέσω του πράσινου ενδεικτικού LED φαίνεται εάν η τάση τροφοδοσίας της γραμμής είναι σε κανονικά επίπεδα. Διατίθενται 2 εκδόσεις με ονομαστικό ρεύμα 320 και 640 ma και ενσωματωμένο τσοκ, με μεγάλο εύρος τάσης εισόδου: από 85 έως 265 V AC στα 50/60 Hz. Το πλάτος των τροφοδοτικών ράγας είναι 4 στοιχεία. Η έκδοση των 640 ma διαθέτει και μια έξοδο τάσης χωρίς διαμόρφωση (30 V DC) για να συνδεθεί σε άλλη γραμμή bus, σε συνδυασμό με εξωτερικό τσοκ. Οπτικές ενδείξεις LED για γρήγορη αναγνώριση σφαλμάτων και αντιμετώπισή τους LED για την ένδειξη του ρεύματος της γραμμής bus, για ένδειξη της κατάστασης υπερφόρτισης και τροφοδοσίας της γραμμής, καθώς και για την κατάσταση λειτουργίας της. Επισκόπηση λειτουργιών KNX Τα νέα τροφοδοτικά διαθέτουν εκτεταμένες διαγνωστικές και εποπτικές δυνατότητες μέσω communication objects στο λογισμικό ETS. Communication objects SV/S SV/S Τάση γραμμής bus U N Ρεύμα γραμμής bus I Ρεύμα γρ. bus I > Ονομαστικό 0: I < 35 ma ρεύμα I n : I όχι περισσότερο από 0 s > 320 ma Ρεύμα I 2 βοηθητικής εξόδου Ολικό ρεύμα I (= I + I 2 ) Ολικό ρεύμα I > Ονομ. ρεύμα I n 0: I < 630 ma : I όχι περισσότερο από 0 s > 640 ma Υπερφόρτιση I > I max 0 = χωρίς υπερφόρτιση (LED I > I max σβηστό): I = < 475 ma = υπερφόρτιση (LED I > I max αναμμένο): I = > 525 ma 0 = χωρίς υπερφόρτιση (LED I > I max σβηστό): I = < 855 ma = υπερφόρτιση (LED I > I max αναμμένο): I = > 950 ma Δυνατότητα reset γραμμής bus /7 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

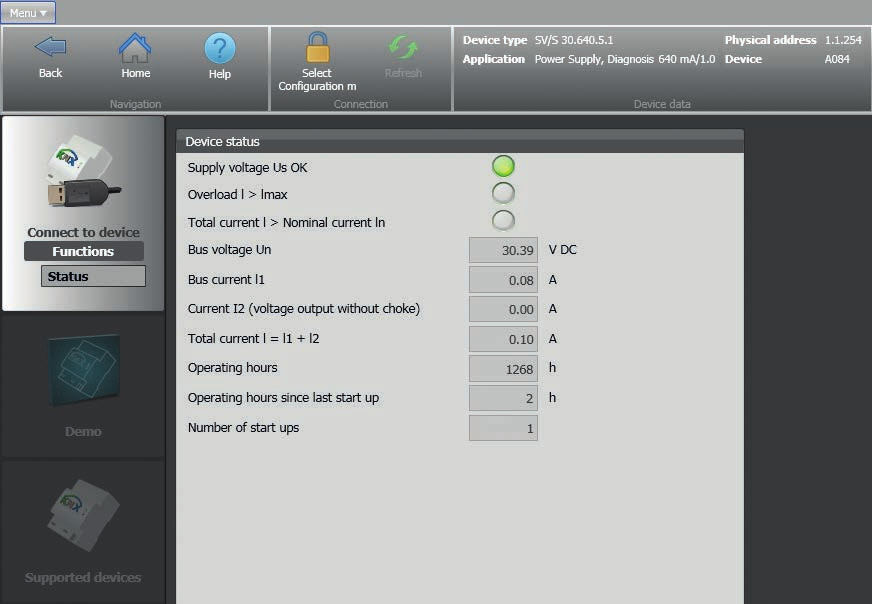

27 Ανάλυση των μετρήσεων των συσκευών μέσω ABB i-bus tool Το ABB i-bus tool επιτρέπει λεπτομερή ανάλυση όλων των μετρούμενων ηλεκτρικών χαρακτηριστικών χωρίς τη χρήση του λογισμικού ETS, ακόμα και απομακρυσμένα. Οι πληροφορίες που παρέχουν τα νέα τροφοδοτικά είναι: Τάση τροφοδοσίας: OK Υπερφόρτιση I > I max Ολικό ρεύμα I > ονομαστικό ρεύμα I n Τάση γραμμής bus U n Ρεύμα γραμμής bus Ρεύμα I 2 (για το τροφοδοτικό SV/S που διαθέτει 2η έξοδο) Ολικό ρεύμα I = I + I 2 (για το SV/S ) Ώρες λειτουργίας Ώρες λειτουργίας από τελευταία εκκίνηση εκκινήσεων Screenshot of ABB i-bus tool Τροφοδοτικό ράγας με διαγνωστικό έλεγχο, 320 ma Τροφοδοτικό με ενσωματωμένο τσοκ. Γρήγορος διαγνωστικός έλεγχος με ενδεικτικά LED και communication objects στο ETS. Δυνατότητα ανάλυσης των μετρούμενων χαρακτηριστικών της γραμμής bus μέσω του ABB i-bus tool. 320 ma 4 SV/S CDG045R , 0,26 Τροφοδοτικό ράγας με διαγνωστικό έλεγχο, 640 ma Τροφοδοτικό με ενσωματωμένο τσοκ. Γρήγορος διαγνωστικός έλεγχος με ενδεικτικά LED και communication objects στο ETS. Δυνατότητα ανάλυσης των μετρούμενων χαρακτηριστικών της γραμμής bus μέσω του ABB i-bus tool. Επιπλέον βοηθητική έξοδος για την τροφοδοσία δεύτερης γραμμής με εξωτερικό τσοκ. 640 ma 4 SV/S CDG046R ,8 0,26 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /8

28 ABB i-bus KNX Νέα γενιά standard τροφοδοτικών Τρεις νέες εκδόσεις τροφοδοτικών με ονομαστικό ρεύμα 60, 320 και 640 ma, ενσωματωμένο τσοκ και δυνατότητα τροφοδοσίας με μεγάλο εύρος τάσης εισόδου: από 85 έως 265 V AC στα 50/60 Hz. Το πλάτος των νέων αυτών τροφοδοτικών, ανεξαρτήτως ισχύος, είναι 4 στοιχεία. Η έκδοση των 640 ma διαθέτει και μια έξοδο τάσης 30 V DC για να συνδεθεί σε άλλη γραμμή bus, σε συνδυασμό με εξωτερικό τσοκ. Τροφοδοτικό ράγας, 60 ma Τροφοδοτικό που επιτηρεί την τάση τροφοδοσίας (SELV) του κυκλώματος KNX. Η γραμμή bus είναι απομονωμένη από την τροφοδοσία της συσκευής μέσω τσοκ. Η έξοδος τροφοδοσίας διαθέτει προστασία υπερφόρτισης και βραχυκυκλώματος. Δυο ενδεικτικά LED υποδεικνύουν την κατάσταση της συσκευής. Εύρος τάσης εισόδου: V AC, 50/60 Hz. SV/S ma 4 SV/S CDG044R ,77 Τροφοδοτικό ράγας, 320 ma Τροφοδοτικό που επιτηρεί την τάση τροφοδοσίας (SELV) του κυκλώματος KNX. Η γραμμή bus είναι απομονωμένη από την τροφοδοσία της συσκευής μέσω τσοκ. Η έξοδος τροφοδοσίας διαθέτει προστασία υπερφόρτισης και βραχυκυκλώματος. Δυο ενδεικτικά LED υποδεικνύουν την κατάσταση της συσκευής. Εύρος τάσης εισόδου: V AC, 50/60 Hz. SV/S ma 4 SV/S CDG066R ,92 SV/S Τροφοδοτικό ράγας, 640 ma Τροφοδοτικό που επιτηρεί την τάση τροφοδοσίας (SELV) του κυκλώματος KNX. Η γραμμή bus είναι απομονωμένη από την τροφοδοσία της συσκευής μέσω τσοκ. Η έξοδος τροφοδοσίας διαθέτει προστασία υπερφόρτισης και βραχυκυκλώματος. Δυο ενδεικτικά LED υποδεικνύουν την κατάσταση της συσκευής. Διαθέτει επιπλέον έξοδο 30 V DC με προστασία υπερφόρτισης και βραχυκυκλώματος, που μπορεί να τροφοδοτήσει επιπλέον γραμμή bus σε συνεργασία με ξεχωριστό εξωτερικό τσοκ. Εύρος τάσης εισόδου: V AC, 50/60 Hz. 640 ma 4 SV/S CDG067R ,6 Τσοκ ράγας Χρησιμοποιείται σε συνεργασία με το τροφοδοτικό SV/S , SV/S για την τροφοδοσία δεύτερης γραμμής bus. Ενσωματωμένο μπουτόν reset. DR/S 4. 2 DR/S 4. 2CDG0029R ,72 0,6 /9 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

29 Τροφοδοτικά Φορητό βοηθητικό τροφοδοτικό 28 V DC, 30 ma Για την προσωρινή τροφοδοσία συσκευών KNX κατά τη θέση σε λειτουργία ενός συστήματος KNX. Εύκολη καλωδίωση με τη χρήση ακροδεκτών, ιδιαίτερα σε συσκευές με χειροκίνητο έλεγχο (π.χ. FCA/S). NTI/Z NTI/Z CDG0096R ,00 0,4 Βοηθητικό τροφοδοτικό ράγας Εφεδρική τροφοδοσία συσκευών SELV. Σταθερή τάση εξόδου 2 V DC ή 24 V DC και μέγιστη τιμή ρεύματος εξόδου,6 A ή 0,8 A. Οι μονάδες NT/S διαθέτουν ενσωματωμένη προστασία από υπερφόρτιση, ενώ το βραχυκύκλωμα στην έξοδο του τροφοδοτικού έχει πάντα σταθερή τιμή. Ενδεικτικό LED για οπτική ένδειξη της κατάστασης της εξόδου του τροφοδοτικού. NT/S V DC,,6 A 4 NT/S GHQ R ,3 0,26 24 V DC, 0,8 A 4 NT/S GHQ R ,3 0,26 Βοηθητικό τροφοδοτικό αδιάλειπτης παροχής ράγας, 2 A Βοηθητικό τροφοδοτικό με αδιάλειπτη παροχή και ενσωματωμένο τσοκ για την τροφοδοσία συσεκυών SELV. Ενδεικτικό LED για οπτική ένδειξη στάθμης της μπαταρίας ή ένδειξης σφάλματος.h μονάδα του συσσωρευτή φορτίζει κατά την κανονική λειτουργία από την τροφοδοσία του δικτύου. Σε περίπτωση διακοπής, η ισχύς παρέχεται από τη μπαταρία. NTU/S V DC, 2 A 8 NTU/S CDG0070R ,23 0,43 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /20

30 ABB i-bus KNX Συσκευές του συστήματος και interfaces Προσαρμοστής γραμμής/περιοχής ράγας Οι προσαρμογείς γραμμής ή περιοχής χρησιμοποιούνται σε μεγαλύτερες εφαρμογές KNX όπου είναι απαραίτητη η χρήση αρκετών συσκευών, για τη διασύνδεση KNX γραμμών και περιοχών. Οι γραμμές ή οι περιοχές είναι γαλβανικά απομονωμένες μεταξύ τους. Τα τηλεγραφήματα φιλτράρονται στιγμαία για να μειώσουν τον φόρτο μεταφοράς δεδομένων στις γραμμές. Μέσα σε μια γραμμή χρησιμοποιείται και σαν ενισχυτής (repeater). LK/S 4.2 Αριθμ. στοιχ. 2 LK/S 4.2 2CDG07R ,40 0, IPR/S 3.. IP Router ράγας και bridge για σύνδεση με PLC AC500 και AC500-eCo της ABB ΝΕΟ Το IP Router είναι η μονάδα διασύνδεσης ενός συστήματος KNX με ένα δίκτυο IP. Μπορεί να χρησιμοποιηθεί και σαν προσαρμοστής γραμμής ή περιοχής σε πρωτόκολλο KNX ή να συνδεθεί μέσω τοπικού δικτύου (LAN) για γρηγορότερη ανταλλαγή τηλεγραφημάτων μεταξύ γραμμών/ περιοχών. Η μονάδα IPR/S χρησιμοποιεί KNXnet/IP πρωτόκολλο (Routing και Tunnelling). Διαθέτει 5 tunnels για υποστήριξη έως και 5 διαφορετικών sessions (π.χ. οπτικοποίηση, κλπ.). Διαθέτει 8k filter table για υποστήριξη έως και 32 main group addresses. Μπορεί να συνεργαστεί με έως και 0 IP Router σε unicast mode. Δυνατότητα υλοποίησης τοπολογίας KNXnet/IP. Αριθμ. στοιχ. 2 IPR/S 3.. 2CDG075R ,9 0,09 IP Interface ράγας ΝΕΟ Μονάδα διασύνδεσης ενός συστήματος KNX με ένα δίκτυο IP για τον προγραμματισμό συσκευών KNX σε συνεργασία με το ETS 3.0 ή για τη μεταφορά τηλεγραφημάτων από ή προς το δίκτυο LAN (π.χ. για οπτικοποίηση). Η μονάδα χρησιμοποιεί EIBnet/IP πρωτόκολλο (Tunnelling). Η διεύθυνση IP δίνεται ή λαμβάνεται από ένα DHCP server. Διαθέτει 5 tunnels για υποστήριξη έως και 5 διαφορετικών sessions (π.χ. οπτικοποίηση, κλπ.). Τάση τροφοδοσίας: V DC IPS/S 3.. Αριθμ. στοιχ. 2 IPS/S 3.. 2CDG077R ,4 0,09 Θύρα προγραμματισμού USB ράγας Σύνδεση ηλεκτρονικού υπολογιστή (PC) με ένα σύστημα KNX μέσω θύρας USB, για προγραμματισμό και διάγνωση με τη χρήση λογισμικού (ETS3). Ενδεικτικό LED. Αριθμ. στοιχ. USB/S. 2 USB/S. 2CDG0008R ,9 0,2 Interface οπτικής ίνας ράγας Για τη διασύνδεση 2 ξεχωριστών τμημάτων μιας γραμμής bus, μέσω οπτικής ίνας. Ιδανική λύση για τη γεφύρωση γραμμών που βρίσκονται σε μεγάλες αποστάσεις ή για την αποφυγή χρήσης απαγωγών υπερτάσεων κατά την τοποθέτηση καλωδίων bus μεταξύ κτιρίων. Για τη μετάδοση και λήψη του σήματος είναι απαραίτητη η χρήση δύο συσκευών. LL/S. Αριθμ. στοιχ. 4 LL/S. GHQ R Κ.Ε. 0,28 /2 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

31 Σύνδεση και καλωδίωση Συσκευή διάγνωσης και προστασίας ράγας Ενεργοποιεί μια διαδικασία γρήγορης διάγνωσης της κατάστασης του κυκλώματος bus και μέσω ενός LED μεταφέρει πληροφορίες για την φόρτιση στη μετάδοση των τηλεγραφημάτων. Επιπλέον, προστατεύει το κύκλωμα από μεταβατικές υπερτάσεις. Αριθμ. στοιχ. DSM/S. 2 DSM/S. 2CDG0060R ,77 0, Κλέμμες σύνδεσης Για τη διασύνδεση συσκευών bus καθώς και για τη δημιουργία βρόχων ή διακλαδώσεων του καλωδίου bus. Διατίθεται σε μαύρο/κόκκινο σαν ακροδέκτης bus, σε μπλε σαν ακροδέκτης με αντικεραυνική προτασία και σε λευκό/κίτρινο για χρήση σαν γενική κλέμμα σύνδεσης. US/E Αριθμ. στοιχ. Κλέμμα μαύρη/κόκκινη BUSKLEMME GHQ63090R ,80 0, Κλέμμα λευκή/κίτρινη KLEMME GHQ630902R ,80 0, Απαγωγός υπερτάσεων US/E GHQ630009R ,92 0,02 EnOcean Gateway, SM ΝΕΟ Πύλη ενσωμάτωσης συσκευών EnOcean σε εφαρμογές KNX με αμφίδρομη επικοινωνία μεταξύ των δύο πρωτοκόλλων. Η μετάδοση δεδομένων από το KNX/EnOcean Gateway γίνεται με συχνότητα MHz που είναι εγκεκριμένη από την Ε.Ε. Διαστάσεις: (Υ x Π x Β) 00 x 70 x 28 mm. EG/A Αριθμ. στοιχ. EG/A CDG20047R ,46 0,08 MKE/A.868. Μαγνητική επαφή EnOcean ΝΕΟ Επίτοιχη μαγνητική επαφή EnOcean κατάλληλη για εγκατάσταση σε παράθυρα και πόρτες για να αναγνωρίσει τη θέση τους (ανοιχτά/κλειστά). Η επικοινωνία με την πύλη γίνεται ασύρματα σε συχνότητα MHz, με εύρος έως και 30 m ανάλογα με τις κατασκευαστικές απαιτήσεις του χώρου. Η ισχύς του σήματος μετάδοσης από την επαφή στην πύλη μπορεί να μετρηθεί από το ABB i-bus Tool. Δεν απαιτείται μπαταρία ή εξωτερική τροφοδοσία της επαφής καθώς η απαιτούμενη ισχύς τροφοδοσίας της μονάδας εξασφαλίζεται από ένα φωτοβολταϊκό κελί στην επιφάνειά της. Αριθμ. στοιχ. MKE/A CDG20048R ,75 0,02 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /22

32 Μεγαλύτερη ασφάλεια, ευκολία και ευελιξία κατά το σχεδιασμό, την υλοποιήση και τη χρήση RC/A Βασική αρχή: Μία συσκευή ανά δωμάτιο Μια συσκευή (Room Controller) για όλες τις λειτουργίες του δωματίου. Η φιλοσοφία της μίας συσκευής παρέχει μία οικονομική και ευέλικτη υλοποίηση ΚΝΧ συστήματος : Τέσσερα ή οχτώ στοιχεία μπορούν να τοποθετηθούν στη μια συσκευή βάσης, παρέχοντας έλεγχο για όλα τα φορτία του χώρου (φωτισμό, ηλεκτρικά ρολά, θέρμανση, κλπ.). Ασφαλής τεχνοοικονομική προσέγγιση σε όλο τον κύκλο ζωής του έργου KNX RC/A Στη φάση της μελέτης / σχεδίασης : Ο σχεδιασμός μπορεί να γίνει χωρίς ακριβή γνώση των τελικών τεχνικών απαιτήσεων. Κατά τη φάση της θέσης σε λειτουργία: Η τελική τεχνική υλοποίηση επηρεάζει μόνο την επιλογή των της μονάδας βάσης. Στον κύκλο ζωής του κτιρίου: Ευκολία στις μελλοντικές αλλαγές / επεκτασιμότητα της εγκατάστασης. Οι όποιες απαιτούμενες αλλαγές στην όδευση των καλωδίων, περιορίζονται στον χώρο του δωματίου. Οικονομία στη χρήση, χωρίς εκπτώσεις στην άνεση Διαφορετική χρηστικότητα σε κάθε χώρο. Το κάθε στοιχείο μπορεί να παραμετροποιηθεί αυτόνομα για να προσφέρει διαφορετική χρηστικότητα. Ακολουθούν τρία ενδεικτικά παραδείγματα διαφορετικών χρήσεων: Στον τομέα του φωτισμού Εφαρμογή ελέγχου στάθμης φωτεινότητας και υψηλή παραμετροποίηση με υλοποίηση διαφόρων σεναρίων φωτισμού. Έλεγχος ηλεκτρικών ρολών Πέραν από τον συγκεντρωτικό ή τοπικό έλεγχο, παρέχονται και λύσεις εξοικονόμησης ενέργειας, σε συνεργασία με εξωτερικούς αισθητήρες φωτεινότητας. Θέρμανση / εξαερισμός Έλεγχος τοπικών θερμαντικών σωμάτων μέσω του αντίστοιχου στοιχείου, καθώς και συσκευών εξαερισμού. /23 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

33 ABB i-bus KNX Λύσεις για έλεγχο δωματίου (room automation) Επισκόπηση διακοπτικής ικανότητας SA/M 2.6. SA/M 2.6. SD/M LR/M.6.2 UD/M.300. ES/M ES/M Έξοδοι εξόδων 2 έξοδοι ρελέ 2 έξοδοι ρελέ, (floating) 2 έξοδοι ρελέ έξοδος ρελέ έξοδος ημιαγωγού (phase interval, phase control) 2 έξοδοι ημιαγωγού για ωμικά φορτία Ρεύμα αιχμής: max. A, Συνεχόμενη Ονομαστική Ένταση: max. 700 ma Ονομαστική τάση U n 250/440 V AC 250/440 V AC 250/440 V AC 250/440 V AC Ονομαστική ένταση I n 6 AX 6 A 6 AX 6 AX Σήματα ελέγχου 2 x 0 V x 0 V DC (passive) DC (passive) Μέγιστη ένταση σήματος ελέγχου 30 ma 30 ma Μέγιστη ισχύς εξόδου 300 VA στα 230 V AC 50 VA στα 27 V AC Ελάχιστη ισχύς εξόδου: 2 VA Μέγιστο μήκος καλωδίων 00 m 00 m Ικανότητα διακοπής ανά έξοδο Κατηγορία AC3 (cosφ = 0.45) 6 A / 230 V 8 A / 230 V 6 A / 230 V 6 A / 230 V EN Κατηγορία AC (cosφ = 0.45) 6 A / 230 V 6 A / 230 V 6 A / 230 V 6 A / 230 V EN Λαμπτήρες φθορισμού AX κατά 6 A / 250 V 6 A / 250 V 6 A / 250 V 6 A / 250 V EN (70 μf) (70 μf) (70 μf) (70 μf) Ελάχιστη ικανότητα διακοπής 00 ma / 2 V 00 ma / 24 V 00 ma / 2 V 00 ma / 24 V 00 ma / 2 V 00 ma / 24 V 00 ma / 2 V 00 ma / 24 V Ικανότητα διακοπής DC (ωμικά φορτία) 6 A / 24 V 6 A / 24 V 6 A / 24 V 6 A / 24 V Φορτία φωτισμού στα 230 V AC Λαμπτήρες πυράκτωσης.380 W W.380 W.380 W Λαμπτήρες φθορισμού T5 / T8: Χωρίς αντιστάθμιση.380 W W.380 W.380 W Με παράλληλη αντιστάθμιση.380 W.500 W.380 W.380 W DUO.380 W.500 W.380 W.380 W Λαμπτήρες αλογόνου χαμηλής τάσης: Επαγωγικός μετασχηματιστής.200 W.200 W.200 W.200 W Ηλεκτρονικός μετασχηματιστής.380 W.500 W.380 W.380 W Λαμπτήρες αλογόνου 230 V.380 W W.380 W.380 W Λαμπτήρες Dulux: Χωρίς αντιστάθμιση.00 W.00 W.00 W.00 W Με παράλληλη αντιστάθμιση.00 W.00 W.00 W.00 W Λαμπτήρες ατμών υδραργύρου: Χωρίς αντιστάθμιση.380 W W.380 W.380 W Με παράλληλη αντιστάθμιση.380 W W.380 W.380 W Μέγιστο ρεύμα αιχμής Ip (50 μs) Μέγιστο ρεύμα αιχμής Ip (250 μs) 400 A 400 A 400 A 400 A Μέγιστο ρεύμα αιχμής Ip (600 μs) 320 A 320 A 320 A 320 A ηλεκτρονικών ballast 200 A 200 A 200 A 200 A (T5/T8, ενός στοιχείου): 8 W (ABB ballasts x 8 SF) 24 W (ABB ballasts x 24 CY) W (ABB ballasts x 36 CF) W (ABB ballasts x 58 CF) W (Helvar EL x 80 SC) 80 W (Helvar EL x 80 SC) Περισσότερα στοχεία διαθέσιμα στα αντίστοιχα εγχειρίδια, στην ηλεκτρονική διεύθυνση ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /24

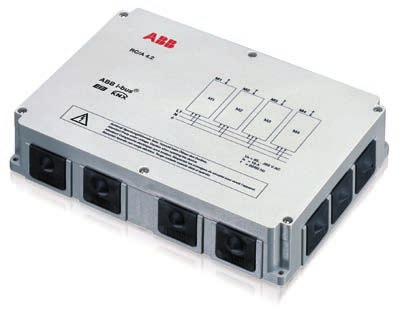

34 ABB i-bus KNX Λύσεις για έλεγχο δωματίου Room Controller (συσκευή βάσης) Ο Room Controller ελέγχει όλες τις λειτουργίες του χώρου / δωματίου και λόγω της αρθρωτής του σχεδίασης μπορεί εύκολα να προσαρμοστεί σε κάθε χώρο και κάθε ανάγκη. Η τοποθέτηση και θέση σε λειτουργία απαιτούν ελάχιστο χρόνο. Configuration example RC/A 8. Ειδικά χαρακτηριστικά Ύψος 50 mm: βελτιστοποιημένες διαστάσεις για τοποθέτηση σε ψευδοροφές ή ψευδοδάπεδα Ο Room Controller προσμετράται ως ένας συνδρομητής bus Στιβαρή κατασκευή με βαθμό προστασίας IP 54 Χειροκίνητη λειτουργία για έλεγχο των καλωδιώσεων, απουσία τάσης bus Εύκολος (διαισθητικός) προγραμματισμός Room Controller, συσκευή βάσης για 4 στοιχεία, SM Η συσκευή φιλοξενεί 4 βυσματωτά στοιχεία. Η συσκευή βάσης RC/A 4.2 μετράται ως ένας συνδρομητής bus και μπορεί να στεγάσει οποιοδήποτε συνδυασμό χρειαστεί. Ενσωματώνεται χειροκίνητη λειτουργία για διενέργεια χειρισμών ελέγχου. Αριθμ. στοιχ. RC/A 4.2 (Υ x Π x Β) 200 x 275 x 50 RC/A 4.2 2CDG004R ,53 0,98 Room Controller, συσκευή βάσης για 8 στοιχεία, SM Η συσκευή φιλοξενεί 8 βυσματωτά στοιχεία και μπορεί να στεγάσει οποιοδήποτε συνδυασμό χρειαστεί. Το κάθε στοιχείο αναγνωρίζεται αυτόματα ενώ με την χειροκίνητη λειτουργία μπορεί να γίνει έλεγχος της καλωδίωσης των φορτίων χωρίς τάση bus. Αριθμ. στοιχ. RC/A 8.2 (Υ x Π x Β) 270 x 36 x 50 RC/A 8.2 2CDG006R ,65,695 /25 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

35 Στοιχείο δυαδικών εισόδων τεσσάρων καναλιών (4-fold) Κάθε στοιχείο παρέχει τέσσερις εισόδους (κανάλια). Διατίθεται σε τρείς διαφορετικές εκδόσεις για να καλύψει 5/230 V, 2/24 V (AC/DC) και ψυχρές επαφές. BE/M V BE/M CDG0005R ,0 0,3 2/24 V BE/M CDG0006R ,0 0,3 Ψυχρές επαφές BE/M CDG0007R ,0 0,3 Στοιχείο εντολοδοτούμενου επαφέα δύο καναλιών (2-fold), 6 A Για διακοπή φορτίων ονομαστικής έντασης έως και 6 A και 6 A για συνεχή λειτουργία. SA/M 2.6. SA/M CDG0002R ,43 0,7 Στοιχείο εντολοδοτούμενου επαφέα δύο καναλιών (2-fold), 6 A (floating contacts) Για διακοπή δύο φορτίων ονομαστικής έντασης 6 A SA/M 2.6. SA/M CDG000R ,05 0,6 Στοιχείο επαφέα μηχανισμών σκίασης δύο καναλιών (2-fold) Έλεγχος δύο ανεξάρτητων μηχανισμών σκίασης. Διατίθεται σε δύο εκδόσεις 5/230 V AC ή 24 V DC. JA/M V AC JA/M CDG0003R ,26 0,7 24 V DC JA/M CDG0004R ,30 0,7 Στοιχείο dimmer δύο καναλιών (2-fold), 6 AX Επιτρέπει τη ρύθμιση της φωτεινότητας δύο φωτιστικών φορτίων με ηλεκτρονικό ballast (οδήγηση 0 V). SD/M SD/M CDG007R ,29 0,7 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /26

36 ABB i-bus KNX Λύσεις για έλεγχο δωματίου Στοιχείο dimmer ενός καναλιού (-fold), 6 AX Επιτρέπει την διακοπή και τη ρύθμιση φωτεινότητας ενός φωτιστικού φορτίου με σήμα...0 V. Το στοιχείο μπορεί να ελέγξει τη στάθμη φωτεινότητας σε συνδυασμό με το αισθητήριο LF/U 2.. LR/M.6.2 LR/M.6.2 2CDG008R ,06 0,3 Στοιχείο universal dimmer ενός καναλιού (-fold), 300 VA Ρύθμιση φωτεινότητας για λαμπτήρες πυράκτωσης 230 V ή λαμπτήρες αλογόνου χαμηλής τάσης (300 W/VA). Αυτόματη ανίχνευση φορτίου για βελτιστοποιημένο έλεγχο. Ελάχιστη ισχύς 2 W. UD/M.300. UD/M CDG002R ,29 0,8 Στοιχείο εντολοδοτούμενου ηλεκτρονικού ρελέ δύο καναλιών (2-fold) Στοιχείο για αθόρυβο έλεγχο ηλεκτροβανών. Διατίθεται σε δύο εκδόσεις, σε τάσεις λειτουργίας 5/230 V και 24 V (AC/DC). ES/M /230 V ES/M CDG003R ,07 0,5 24 V ES/M CDG004R ,07 0,5 /27 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

37 Room Master RM/S. RM/S 2. Room Master Η συσκευή ΚΝΧ (ράγας) Room Master προσφέρει έναν συνδυασμό εισόδων και εξόδων. Το πλήθος, το είδος και οι δυνατοτητες των εισόδων και εξόδων είναι κατάλληλα σχεδιασμένες, ώστε οι συνολικές απαιτήσεις και λειτουργίες ενός δωματίου να καλυφθούν από τη συσκευή. Τυπικές εφαρμογές του Room Master είναι τα δωμάτια ξενοδοχείων και νοσοκομείων, όπως και τα δωμάτια σε ιδρύματα, οίκους ευγηρίας, καθώς και φοιτητικές εστίες. Το Room Master με τον συμπαγή του σχεδιασμό μπορεί να καλύψει όλες τις παρακάτω λειτουργίες: Έλεγχος φωτισμού Ψύξη / Θέρμανση Έλεγχος μηχανισμών σκίασης Έλεγχος φορτίων με παροχή από επίτοιχο ρευματοδότη (πρίζα) Η εγκατάσταση παραμένει σε κάθε περίπτωση πλήρως επεκτάσιμη. RM/S 3. RM/S 4. Επισκόπηση εισόδων και εξόδων RM/S. RM/S 2. RM/S 3. RM/S 4. Application possibilities Δυαδικές είσοδοι με ανίχνευση αγωγιμότητας (ψυχρές επαφές) Σύνδεση διακοπτών και μπουτόν (έλεγχος φωτισμού και ρολών) ή άλλων επαφών (μαγνητικές επαφες κουφωμάτων, επαφές συμπυκνωμάτων, καρτοδιακόπτες κλπ.) 3 4 Εξαερισμός λουτρού, έλεγχος επίτοιχων ρευματοδοτών 2 Έλεγχος fancoil (στο RM/S. και 2.), φωτιστικά φορτία Έξοδος ρελέ 20 A (6 AX) Έξοδος ρελέ 6 A (0 AX) Έξοδος ρελέ 6 A Έλεγχος fancoil (στο RM/S. και 2.), φωτιστικά φορτία Έξοδος ημιαγωγού 4 4 Έλεγχος ηλεκτροβανών 0,5 A Μεταγωγική επαφή 6 A 4 Έλεγχος ηλεκτρικών μηχανισμών σκίασης Τα RM/S. και RM/S 2. είναι ήδη προγραμματισμένα. Τα RM/S 3. και RM/S 4. μπορούν να προγραμματιστούν με έτοιμα δοκιμασμένα projects (ETS 4) για διαφορετικές εφαρμογές (γραφεία, σχολεία, δωμάτια ξενοδοχείων, κλπ.). Στην περίπτωση που χρησιμοποιηθεί ο εργοστασιακός προγραμματισμός δεν απαιτείται ETS για την θέση σε λειτουργία. Σε κάθε περίπτωση τα Room Master μπορούν να παραμετροποιηθούν πλήρως με την χρήση του ETS. Τύπος Κωδικός προμηθευτή Κωδικός Τιμή ( ) Βάρος kg Είσοδοι, έξοδοι, Fan Coil 8 RM/S. 2CDG0094R ,88 0,45 Είσοδοι, έξοδοι, έλεγχος ρολών, Fan Coil 2 RM/S 2. 2CDG0095R ,87 0,76 Είσοδοι, έξοδοι, 2 RM/S 3. 2CDG065R ,8 0,55 έλεγχος ρολών Είσοδοι, έξοδοι 8 RM/S 4. 2CDG070R ,27 0,3 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /28

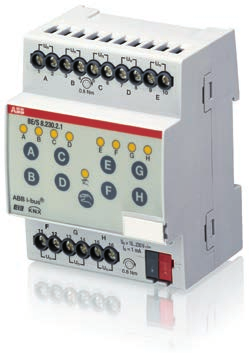

38 ABB i-bus KNX Δυαδικές είσοδοι Εφαρμογές Ενσωμάτωση συμβατικών διακοπτών και μπουτόν σε ΚΝΧ συστήματα Επεξεργασία δυαδικών σημάτων (επαφές σηματοδότησης) Πλεονεκτήματα Πλήθος συσκευών για διαφορετικές ανάγκες Δυνατότητα κάλυψης πολλαπλών αναγκών με χρήση λίγων διαφορετικών συσκευών Εύκολος προγραμματισμός με λειτουργία αντιγραφής (copy) Διαθέσιμα προϊόντα BE/S , με τέσσερις ψυχρές εισόδους και χειροκίνητη λειτουργία BE/S , με τέσσερις πολυτασικές εισόδους και χειροκίνητη λειτουργία BE/S , με οκτώ ψυχρές εισόδους και χειροκίνητη λειτουργία BE/S , με οκτώ πολυτασικές εισόδους και χειροκίνητη λειτουργία Εκτεταμένες επιλογές σε διαφορετικές τάσεις με λίγους μόνο κωδικούς Νέα σειρά Δυαδικών Εισόδων ABB i-bus KNX Οι δυαδικές είσοδοι ABB i-bus KNX εξυπηρετούν την ενσωμάτωση συμβατικών διακοπτών και μπουτόν σε ΚΝΧ συστήματα, καθώς και την πρόσληψη πληροφορίας από εξωτερικά αισθητήρια. Σε αντίθεση με τις υπάρχουσες τεχνικές υλοποιήσεις που απαιτούνται ξεχωριστές συσκευές για 24 V και 230 V, η νέα σειρά δυαδικών εισόδων προσφέρει πολυτασικές εισόδους με τάση λειτουργίας V AC/DC. Πλέον των πολυτασικών συσκευών με 4 και 8 εισόδους η νέα σειρά Δυαδικών Εισόδων ABB i-bus KNX συμπληρώνεται από δύο ακόμα συσκευές με ψυχρές επαφές. Σε αυτές τις συσκευές μια εσωτερικά παραγόμενη τάση ανιχνεύει την αγωγιμότητα κυκλωμάτων. Η καινούργια σειρά Δυαδικών Εισόδων ABB i-bus KNX Binary Inputs μειώνει από 6 σε 4 τα προϊόντα, προσφέροντας την ίδια λειτουργικότητα. Όλες οι συσκευές είναι εξοπλισμένες με νέας τεχνολογίας εύκαμπτα πλήκτρα μεμβράνης για χειροκίνητο έλεγχο. Το σύνολο των πιθανών καταστάσεων των εισόδων μπορεί να προσομοιωθεί στις συσκευές. Κατά αυτόν τον τρόπο δεν απαιτείται η σύνδεση των εξωτερικών διακοπτών και μπουτόν για τον προγραμματισμό τους και τον έλεγχο των προγραμματισμένων λειτουργιών. Οι δυαδικές είσοδοι τροφοδοτούνται από το ΚΝΧ, και δεν απαιτούν πρόσθετη εξωτερική τροφοδοσία. Προσφέρονται επιπλέον βελτιώσεις και στον προγραμματισμό των συσκευών. Κατά αυτό τον τρόπο είναι πλέον εφικτή η αποστολή πολλαπλών τηλεγραφημάτων από ένα και μόνο εξωτερικό μπουτόν. Επιπλέον είναι πλεόν δυνατή η αντιγραφή ενός παραμετροποιημένου καναλιού στο ETS, συγκρατώντας τόσο την παραμετροποίηση, όσο και τις διευθύνσεις ομάδας. Με αυτόν τον τρόπο μειώνεται ο χρόνος προγραμματισμού και ελαχιστοποιείται ο κίνδυνος λαθών. /29 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

39 Πίνακας επιλογής δυαδικών εισόδων BE/S BE/S BE/S BE/S US/U 2.2 US/U 4.2 US/U 2.2 Γενικά Εύρος Τάσης V V Είδος Τάσης AC/DC AC/DC Ανίχνευση αγωγιμότητας εισόδων Τύπος εγκατάστασης Ράγα DIN Ράγα DIN Ράγα DIN Ράγα DIN Χωνευτά (FM) Χωνευτά (FM) Χωνευτά (FM) Πλάτος (στοιχεία/mw) Λειτουργία on/off (Switch sensor) Αποστολή switch value σε edge (rising, falling) Αποστολή switch value μετά από συγκεκριμένο μήκος σήματος ή/και κυκλικά Αποστολή switch value κυκλικά Αποστολή switch value 2 Αποστολή switch value 3 Δυνατότητα short και long operation Λειτουργία ρύθμισης φωτεινότητας (Dim sensor) Start-stop dimming, step-by-step dimming One-touch dimming Λειτουργία ρολού (Shutter Sensor) Λειτουργία με ένα διακόπτη/μπουτόν Λειτουργία με δύο διακόπτες/μπουτόν Value/Forced operation bit (0/), 2 bit forced operation /2/4 bytes Signed 3 byte, time, weekday Σενάριο (Control scene) 8 bit scene Αποθήκευση σεναρίου (Store scene) Αλληλουχία (Switching sequence) Προγραμματισμός preset sequence Σύνδεση μπουτόν σε switching sequence (actuating number) Πολλαπλή λειτουργία (Multiple operation) Τηλεγράφημα για long operation Δημιουργία Multiple operation Μετρητής Παλμών (Pulse counter) Προγραμματιζόμενα data type και κατώφλια Ενεργοποίηση προσωρινού μετρητή Αποστολή της μέτρησης κυκλικά Χειροκίνητη λειτουργία Λειτουργία εξοικονόμησης ενέργειας Ενεργοποίηση/απενεργοποίηση χειροκίνητης λειτουργίας Ένδειξη χειροκίνητης λειτουργίας Ενεργοποίηση/απενεργοποίηση χειροκίνητης λειτουργίας ανά κανάλι Αναστροφή λειτουργίας ενδεικτικού LED Ειδικές λειτουργίες Αντιγραφή παραμετροποίησης Ενεργοποίηση/απενεργοποίηση καναλιού Ρυθμίσιμο debounce time και ελάχιστου signal time Όριο αριθμού τηλεγραφημάτων Αποστολή τηλεγραφήματος In operation Έλεγχος ηλεκτροβάνας (electric relay) Switch LEDs ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /30

40 ABB i-bus KNX Είσοδοι Δυαδικοί είσοδοι, V AC/DC, ράγας Πολυτασική είσοδος για λειτουργία σε τάσεις V AC/DC. Απεικόνιση της κατάστασης της εξόδου με LED. Οι συσκευές προσφέρουν αυτόνομα ανά κανάλι χειροκίνητη λειτουργία. Η τροφοδοσία τους γίνεται αποκλειστικά από το ΚΝΧ και δεν απαιτούν πρόσθετη εξωτερική πηγή. BE/S fold 2 BE/S CDG009R ,87 0,2 8-fold 4 BE/S CDG0093R ,38 0,23 Δυαδικοί είσοδοι, με ανίχνευση αγωγιμότητας (ψυχρές επαφές), ράγας Ανίχνευση αγωγιμότητας με εσωτερικά παραγόμενη τάση. Απεικόνιση της κατάστασης της εξόδου με LED. Οι συσκευές προσφέρουν αυτόνομα χειροκίνητη λειτουργία ανά κανάλι. Η τροφοδοσία τους γίνεται αποκλειστικά από το ΚΝΧ και δεν απαιτούν πρόσθετη εξωτερική πηγή. BE/S fold 2 BE/S CDG0090R ,87 0,2 8-fold 4 BE/S CDG0092R ,38 0,23 Universal Interface, χωνευτής τοποθέτησης Τα universal interface διατίθενται με 2, 4 ή 2 κανάλια που μπορούν να παραμετροποιηθούν σαν είσοδοι ή έξοδοι στο ETS. Μπορούν να συνδεθούν με συμβατικά μπουτόν/διακόπτες, βοηθητικές επαφές, LEDs, καθώς και το ηλεκτρονικό ρελέ ER/U. Μέγιστο επιτρεπόμενο μήκος καλωδίων 0 m. Οι απαιτούμενες τάσεις για τις ψυχρές επαφές και τα LEDs παράγονται εσωτερικά. Ενσωματωμένες είναι και οι αντιστάσεις των LEDs. US/U fold US/U 2.2 GHQ630074R ,70 0,06 4-fold US/U 4.2 GHQ630070R ,38 0,06 2-fold US/U 2.2 2CDG0065R ,74 0,08 Αναλογική είσοδος δύο καναλιών (2-fold), επίτοιχης τοποθέτησης Χρησιμοποιείται για την μετατροπή αναλογικών σημάτων σε αναλογικές μεταβλητές (bytes). Πρωτοποριακό casing με κοινό σχεδιασμό με τη σειρά Room controller για τοποθέτηση σε ψευδοροφές ή ψευδοδάπεδα. Συμβατότητα με ένα εκτεταμένο πλήθος σημάτων ( 0 V, 0(4) 20 ma, 0 V, PT 00, PT 000, κλπ.) για ανίχνευση θερμοκρασίας, στάθμης, επιπέδου φωτεινότητας. Απαιτείται εξωτερική τροφοδοσία για ενεργά σήματα. AE/A 2. 2-fold AE/A 2. 2CDG0086R ,7 0,3 /3 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

41 Αναλογική είσοδος τεσσάρων καναλιών (4-fold), ράγας ΝΕΟ Χρησιμοποιείται για την μετατροπή αναλογικών σημάτων σε μεταβλητές (bytes). Συμβατότητα με ένα εκτεταμένο πλήθος σημάτων (0 V, 0 5 V, 0 0 V, 0 V, 0 20 ma, 4 20 ma, Ohm, PT 00 και ψυχρές επαφές). Η βοηθητική τάση που μπορεί να απαιτείται από τους αισθτήρες, παράγεται εσωτερικά από την συσκευή. AE/S AE/S CDG090R ,38 0,23 WZ/S.3..2 Μονάδα καιρού, ράγας ΝΕΟ Χρησιμοποιείται για την ανάκτηση δεδομένων από το αισθητήριο WE S/A 2. (το οποίο και τροφοδοτεί με ισχύ). Τα παραπάνω δεδομένα αφορούν επίπεδα φωτεινότητας και λυκόφωτος σε τρεις διαφορετικές διευθύνσεις, βροχόπτωση, θερμοκρασία, ταχύτητα ανέμου (DCF radio receiver). Επίσης διαθέτουν μια είσοδο για αισθητήριο Pt000. Μπορεί να κρατηθεί αρχείο για 4 από τις παραπάνω μεταβλητές έως και 24 τιμές για την κάθε μία. Η μονάδα καιρού WZ/S.3..2 συνεργάζεται με το νέο αισθητήριο WES/A 3., αλλά και με την προηγούμενη σειρά WES/A 2.. Η τροφοδοσία του αισθητηρίου γίνεται από τη μονάδα καιρού. 4 WZ/S CDG084R ,04 0,20 Αισθητήριο καιρού, επίτοιχης τοποθέτησης ΝΕΟ Το αισθητήριο WES/A. ανιχνεύει επίπεδα φωτεινότητας και λυκόφωτος σε τρεις διαφορετικές διευθύνσεις: βροχόπτωση, θερμοκρασία και ταχύτητα ανέμου. Είναι συμβατό και με την προηγούμενη μονάδα καιρού WZ/S.. WES/A 3. WES/A 3. 2CDG20046R ,63 0,7 Σταθμός καιρού τεσσάρων καναλιών (4-fold), ράγας ΝΕΟ Ο σταθμός καιρού μπορεί να δεχτεί ένα πλήθος συμβατικών αισθητήρων όπως ταχύτητας και διεύθυνσης ανέμου, βροχόπτωσης, φωτεινότητας, λυκόφωτος, πυρανόμετρα ατμοσφαιρικής πίεσης, θερμοκρασίας και υγρασίας. Η τάση των 24 V DC (max. 300 ma) που απαιτείται για την λειτουργία κάποιων αισθητήρων παράγεται εσωτερικά από την συσκευή. Η τάση τροφοδοσίας του σταθμού καιρού είναι 5 έως 230 V AC, 50/60 Hz. WS/S WS/S CDG09R ,60 0,27 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /32

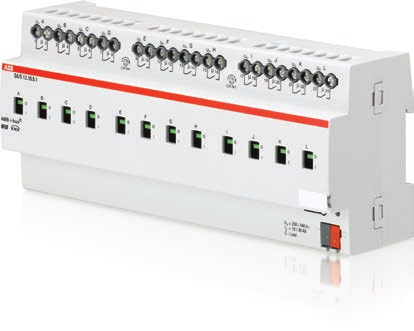

42 ABB i-bus KNX Εντολοδοτούμενοι επαφείς Μια πλήρης σειρά Οι εντολοδοτούμενοι επαφείς (switch actuators) χρησιμοποιούνται για την ασφαλή ενεργοποίηση/απενεργοποίηση των ηλεκτρικών φορτίων σε ένα σύστημα KNX. Υπάρχουν πολλοί διαφορετικοί τύποι τέτοιων επαφέων. Η βασική τους κατηγοριοποίηση έγκειται στο εάν διαθέτουν δυνατότητα ανίχνευσης ρεύματος ή όχι. Διατίθενται και με επαφές ονομαστικής έντασης 6/20 AX C-load με 2, 4, 8 ή 2 κανάλια εξόδου. Στον πίνακα που ακολουθεί φαίνεται μια επισκόπηση όλων των διαθέσιμων επαφέων: Επαφείς 6/20 AX με ή χωρίς ανίχνευση ρεύματος SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S Σημείωση: Οι τύποι των επαφέων: SA/S SA/S x. SA/S 8.y. SA/S 8.6. SA/S SA/S SA/S SA/S z = Εντολοδοτούμενος Eπαφέας ράγας x = καναλιών εξόδου y = Ονομαστικό ρεύμα A = Χωρίς χειροκίνητη λειτουργία 2 = Με χειροκίνητη λειτουργία 5 = C-Load (200 µf) 6 = C-Load με ανίχνευση ρεύματος z = Έκδοση /33 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

43 Ικανότητα διακοπής φορτίων Στον πίνακα που ακολουθεί αναφέρονται τα ονομαστικά ηλεκτρικά χαρακτηριστικά των εντολοδοτούμενων επαφέων SA/S καθώς επίσης και η ικανότητα διακοπής των επαφών τους αλλά και ο αριθμός των λαμπτήρων που μπορούν να συνδεθούν. Τύπος SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S Ονομαστική ένταση I n 6 A 6 A 0 AX 6 A 6/20 AX C-Load 6/20 AX C-Load Ονομαστική τάση U n 250/440 V AC 250/440 V AC 250/440 V AC 250/440 V AC 250/440 V AC 250/440 V AC AC κατηγορία (cosφ = 0,8) DIN EN A 6 A 0 A 6 A 20 A 20 A AC3 κατηγορία (cosφ= 0,45) DIN EN A 6 A 8 A 4) 6 A 6 A C-Load ικανότητα διακοπής 20 A 20 A Λαμπτήρες φθορισμού AX βάσει EN A (35 μf) 3) 6 AX (40 µf) 3) 0 AX (40 μf) 3) 6 A (70 μf) 3) 20 AX (200 μf) 3) 20A X (200 μf) 3) Ελάχιστη ικανότητα διακοπής 0 ma/2 V 00 ma/2 V 00 ma/2 V 00 ma/2 V 00 ma/2 V 00 ma/2 V DC ικανότητα διακοπής (ωμικά φορτία) 7 A/24 V = 6 A/24 V = 0 A/24 V = 6 A/24 V = 20 A/24 V = 20 A/24 V = μηχανικών χειρισμών > 0 7 > 3 x 0 6 > 3 x 0 6 > 3 x 0 6 > 0 6 > 0 6 ηλεκτρικών χειρισμών (IEC ): Κατηγορία AC (240 V/0,8) Κατηγορία AC3 (240 V/0,45) Κατηγορία AC5a (240 V/0,45) Λαμπτήρες πυράκτωσης 230 V AC.200 W.380 W W W W W Λαμπτήρες φθορισμού T5 / T8: Χωρίς αντιστάθμιση 800 W.380 W W W W W Με παράλληλη αντιστάθμιση 300 W.380 W.500 W.500 W W W DUO 350 W.380 W.500 W.500 W W W Λαμπτήρες αλογόνου χαμηλής τάσης: Επαγωγικός μετασχηματιστής 800 W.200 W.200 W.200 W W W Ηλεκτρονικός μετασχηματιστής.000 W.380 W.500 W.500 W W W Λαμπτήρες αλογόνου 230 V.000 W.380 W W W W W Λαμπτήρες Dulux: Χωρίς αντιστάθμιση 800 W.00 W.00 W.00 W W W Με παράλληλη αντιστάθμιση 800 W.00 W.00 W.00 W W W Λαμπτήρες ατμών υδραργύρου: Χωρίς αντιστάθμιση.000 W.380 W W W W W Με παράλληλη αντιστάθμιση 800 W.380 W W W W W Λαμπτήρες ατμών νατρίου: Χωρίς αντιστάθμιση.000 W.380 W W W W W Με παράλληλη αντιστάθμιση 800 W.380 W W W W W Μέγιστο ρεύμα αιχμής Ip (50 μs) 200 A 400 A 400 A 400 A 600 A 600 A Μέγιστο ρεύμα αιχμής Ip (250 μs) 60 A 320 A 320 A 320 A 480 A 480 A Μέγιστο ρεύμα αιχμής Ip (600 μs) 00 A 200 A 200 A 200 A 300 A 300 A ηλεκτρονικών ballast (T5/T8, ενός στοιχείου): 2) 8 W (ABB ballasts x 8 SF) 0 ballasts 23 ballasts 23 ballasts 26 ) ballasts 26 ) ballasts 24 W (ABB ballasts x 24 CY) 0 ballasts 23 ballasts 23 ballasts 26 ) ballasts 26 ) ballasts 36 W (ABB ballasts x 36 CF) 7 ballasts 4 ballasts 4 ballasts 22 ballasts 22 ballasts 58 W (ABB ballasts x 58 CF) 5 ballasts ballasts ballasts 2 ) ballasts 2 ) ballasts 80 W (Helvar EL x 80 SC) 3 ballasts 0 ballasts 0 ballasts 2 ) ballasts 2 ) ballasts ) Ο αριθμός των ballasts είναι περιορισμένος λόγω της χρήσης μικροαυτομάτων B6/B20 για προστασία. 2) Για ballast που περιλαμβάνουν περισσότερα από ένα στοιχεία, δεν ισχύουν οι παραπάνω ποσότητες. Για τη διαστασιολόγηση του μέγιστου αριθμού ballast που μπορεί να τροφοδοτήσει ο επαφέας, είναι απαραίτητος ο υπολογισμός του μέγιστου ρεύματος αιχμής. 3) Το ρεύμα αιχμής δεν πρέπει να υπερβαίνει τη μέγιστη τιμή. 4) Δεν προορίζεται για λειτουργία κατηγορίας AC3. ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /34

44 ABB i-bus KNX Εντολοδοτούμενοι επαφείς Λειτουργίες λογισμικού Στον πίνακα που ακολουθεί, φαίνονται συνολικά όλες οι διαθέσιμες λειτουργίες των εντολοδοτούμενων επαφέων: Τύπος SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S SA/S x.6.2. SA/S SA/S SA/S SA/S SA/S Εγκατάσταση ράγα DIN ράγα DIN ράγα DIN ράγα DIN ράγα DIN ράγα DIN εξόδων (κανάλια) 2/4/8/2 4/8/2 2/4/8/2 2/4/8/2 2/4/8/2 2/4/8/2 Στοιχεία πλάτος (αριθμός ) 2/4/8/2 4/6/8 2/4/8/2 2/4/8/2 2/4/8/2 2/4/8/2 Χειροκίνητη λειτουργία Οπτική ένδειξη της κατάστασης των επαφών Ονομαστικό ρεύμα I n (A) 6 A 6 A 0 AX 6 A 6/20 AX C-Load 6/20 AX C-Load Ανίχνευση ρεύματος Switch function ON/OFF με χρονοκαθυστέρηση Φωτισμός κλιμακοστασίου Λειτουργία προειδοποιητή κλιμακοστασίου Φωτισμός κλιμακοστασίου μέσω object Flashing Ρύθμιση κατάστασης επαφών (NO/NC) Κατώφλι Ανίχνευση ρεύματος Επιτήρηση συγκεκριμένης τιμής (κατώφλι) Ανίχνευση μετρούμενης τιμής Λειτουργία σεναρίων Λειτουργία λογικής Λειτουργία AND Λειτουργία OR Λειτουργία XOR Λειτουργία πύλης Object προτεραιότητας/ Αναγκαστική λειτουργία Θέρμανση/Έλεγχος ανεμιστήρα Διακόπτης ON/OFF (Έλεγχος 2 σημείων) Κυκλική επιτήρηση σφάλματος Αυτόματη εκκαθάριση Έλεγχος Fan Coil ) Ειδικές λειτουργίες Προεπιλογή θέση τάσης bus σφάλμα/επαναφορά Μηνύματα κατάστασης λειτουργίας (status) ) Βλέπε ειδικές συσκευές ABB i-bus KNX για HV AC, π.χ. Ενεργοποιητής Fan/Fan Coil LFA/S ή ενεργοποιητής Fan Coil FCA/S. : Διαθέσιμη λειτουργία /35 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

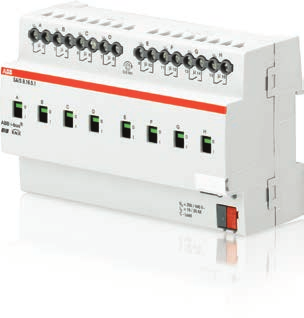

45 ABB i-bus KNX Έξοδοι Εντολοδοτούμενος επαφέας, 6 A, ράγας Διαθέτουν 4, 8 ή 2 ανεξάρτητες επαφές ισχύος για τον έλεγχο διαφορετικών ηλεκτρικών φορτίων. Ονομαστική ένταση 6 A-AC3 για τον έλεγχο ωμικών, επαγωγικών ή χωρητικών φορτίων. Σημείωση: περισσότερα στοιχεία πλάτους σε σύγκριση με την προηγούμενη γενιά. SA/S fold 4 SA/S CDG052R ,6 0,5 8-fold 6 SA/S CDG053R ,07 0,22 2-fold 8 SA/S CDG054R ,69 0,30 Εντολοδοτούμενος επαφέας, 6 AX, ράγας Διαθέτουν 2, 4, 8 ή 2 ανεξάρτητες επαφές ισχύος για τον έλεγχο διαφορετικών ηλεκτρικών φορτίων. Κάθε επαφή ελέγχεται και χειροκίνητα και διαθέτει οπτική ένδειξη της κατάστασης. Ονομαστική ένταση 6 A-AC3 για τον έλεγχο ωμικών, επαγωγικών, χωρητικών φορτίων ή λαμπτήρες φθορισμού (AX), σύμφωνα με το πρότυπο EN SA/S fold 2 SA/S CDG080R ,96 4-fold 4 SA/S CDG08R ,46 8-fold 8 SA/S CDG082R ,27 2-fold 2 SA/S CDG083R ,69 Εντολοδοτούμενος επαφέας, 0 AX, ράγας Διαθέτουν 2, 4, 8 ή 2 ανεξάρτητες επαφές ισχύος για τον έλεγχο διαφορετικών ηλεκτρικών φορτίων. Κάθε επαφή ελέγχεται και χειροκίνητα και διαθέτει οπτική ένδειξη της κατάστασης. Ονομαστική ένταση 0 AX-AC για τον έλεγχο ωμικών, επαγωγικών, χωρητικών φορτίων ή λαμπτήρες φθορισμού (AX), σύμφωνα με το πρότυπο EN SA/S fold 2 SA/S CDG055R ,85 0,8 4-fold 4 SA/S CDG056R ,99 0,29 8-fold 8 SA/S CDG057R ,5 0,5 2-fold 2 SA/S CDG058R ,85 0,74 Εντολοδοτούμενος επαφέας, 6 AC, ράγας Διαθέτουν 2, 4, 8 ή 2 ανεξάρτητες επαφές ισχύος για τον έλεγχο διαφορετικών ηλεκτρικών φορτίων. Κάθε επαφή ελέγχεται και χειροκίνητα και διαθέτει οπτική ένδειξη της κατάστασης. Ονομαστική ένταση 6 A-AC για τον έλεγχο ωμικών, επαγωγικών και χωρητικών φορτίων. SA/S fold 2 SA/S CDG059R ,92 0,7 4-fold 4 SA/S CDG060R ,2 0,29 8-fold 8 SA/S CDG06R ,65 0,5 2-fold 2 SA/S CDG062R ,92 0,67 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /36

46 ABB i-bus KNX Έξοδοι Εντολοδοτούμενος επαφέας, 6/20 AX, C-Load, ράγας Διαθέτουν 2, 4, 8 ή 2 ανεξάρτητες επαφές ισχύος για τον έλεγχο διαφορετικών ηλεκτρικών φορτίων. Κάθε επαφή ελέγχεται και χειροκίνητα και διαθέτει οπτική ένδειξη της κατάστασης. Ονομαστική ένταση 6 AX-AC3, C-Load για τον έλεγχο ωμικών φορτίων με μεγάλο ρεύμα αιχμής (ballast ή λαμπτήρες φθορισμού AX), σύμφωνα με το πρότυπο EN SA/S fold 2 SA/S CDG032R ,97 0,2 4-fold 4 SA/S CDG033R ,3 0,38 8-fold 8 SA/S CDG034R ,76 0,69 2-fold 2 SA/S CDG037R ,4 0,90 SA/S Εντολοδοτούμενος επαφέας με ανίχνευση ρεύματος, 6/20 AX, C-Load, ράγας Διαθέτουν 2, 4, 8 ή 2 ανεξάρτητες επαφές ισχύος για την τροφοδοσία ηλεκτρικών φορτίων με μεγάλες αιχμές ρεύματος. Οι συγκεκριμένοι επαφείς διαθέτουν ένα κύκλωμα ανίχνευσης ρεύματος υψηλής ακρίβειας, που χρησιμοποιείται για την επιτήρηση των συνδεδεμένων κυκλωμάτων. Κάθε επαφή ελέγχεται και χειροκίνητα και διαθέτει οπτική ένδειξη της κατάστασης. Ονομαστική ένταση 6/20 A, C-Load για έλεγχο φορτίων με μεγάλο ρεύμα αιχμής (ballast ή λαμπτήρες φθορισμού AX), σύμφωνα με το πρότυπο EN fold 2 SA/S CDG02R ,08 0,2 4-fold 4 SA/S CDG03R ,46 0,38 8-fold 8 SA/S CDG04R ,90 0,69 2-fold 2 SA/S CDG038R ,43 0,90 Ενεργοποιητής I/O, 6 A, ράγας Για τον έλεγχο φορτίων σε οικιακές εφαρμογές όπως τα διαμερίσματα ή τα δωμάτια ξενοδοχείων. Οι ενεργοποιητές I/O παρέχουν τη δυνατότητα σύνδεσης συμβατικών μπουτόν μέσω δυαδικής εισόδου και ενεργοποίηση εξόδων για έλεγχο ηλεκτρικών φορτίων. Οι είσοδοι και οι έξοδοι του ενεργοποιητή μπορούν να συνδεθούν εσωτερικά μέσω του ETS. Επιπλέον λειτουργίες: κεντρικός έλεγχος ή κλήσεις έκτακτης ανάγκης σε τηλεφ/κό κέντρο. IO/S fold 4 IO/S CDG068R ,43 0,7 8-fold 8 IO/S CDG069R ,42 0,3 Αναλογική έξοδος, 4-fold, ράγας Διαθέτει τέσσερις αναλογικές εξόδους 0(4)-20 ma, 0()-0 V DC και μετατρέπει EIB/KNX τηλεγραφήματα σε αναλογικά σήματα (εξόδους) τάσης ή έντασης. Με την προσθήκη της μονάδας επέκτασης AAM/S, ο αριθμός των εξόδων μπορεί να αυξηθεί σε 8. Απαιτείται εξωτερική τροφοδοσία 24 V AC για τη λειτουργία της μονάδας. AA/S 4. 4 AA/S 4. 2CDG20005R ,99 0,2 /37 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

47 Μονάδα επέκτασης αναλογικής εξόδου, 4-fold, ράγας Η αναλογική έξοδος AA/S 4. μπορεί να επεκτείνει τις αναλογικές εξόδους της σε 8 με τη χρήση της μονάδας AAM/S 4.. Οι έξοδοι μπορούν να χρησιμοποιηθούν ανεξάρτητα η μια από την άλλη ως έξοδος τάσης ή ρεύματος. Απαιτείται εξωτερική τροφοδοσία 24 V AC. AAM/S 4. 4 AAM/S 4. 2CDG20006R ,6 0,8 AA/A 2..2 Αναλογικός ενεργοποιητής 2-fold, SM ΝΕΟ Οι αναλογικοί ενεργοποιητές μετατρέπουν τα τηλεγραφήματα του KNX σε σήματα ρεύματος ή τάσης. Αυτές οι αναλογικές έξοδοι χρησιμοποιούνται για τη μεταφορά σημάτων/ κατάστασης λειτουργίας σε εφαρμογές ψύξης, θέρμανσης ή αερισμού. Παρέχουν ακριβή έλεγχο λειτουργίας σε απαιτητικές εφαρμογές, γαλβανική απομόνωση των επαφών εξόδου από την τροφοδοσία, εύκολο προγραμματισμό και διάγνωση βλαβών μέσω του ABB i-bus Tool. Ο ενεργοποιητής είναι τοποθετημένος σε πλαστικό προστατευτικό κάλυμμα. 2-fold, SM, 0-0 V AA/A CDG0203R ,93 0,26 Αναλογικός ενεργοποιητής 4-fold, ράγας ΝΕΟ Οι αναλογικοί ενεργοποιητές μετατρέπουν τα τηλεγραφήματα του KNX σε σήματα ρεύματος ή τάσης. Αυτές οι αναλογικές έξοδοι χρησιμοποιούνται για τη μεταφορά σημάτων/ κατάστασης λειτουργίας σε εφαρμογές ψύξης, θέρμανσης ή αερισμού. Παρέχουν ακριβή έλεγχο λειτουργίας σε απαιτητικές εφαρμογές, γαλβανική απομόνωση των επαφών εξόδου από την τροφοδοσία, εύκολο προγραμματισμό και διάγνωση βλαβών μέσω του ABB i-bus Tool. AA/S fold, 0-0 V, 0-20 ma 4 AA/S CDG0202R ,27 0,9 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /38

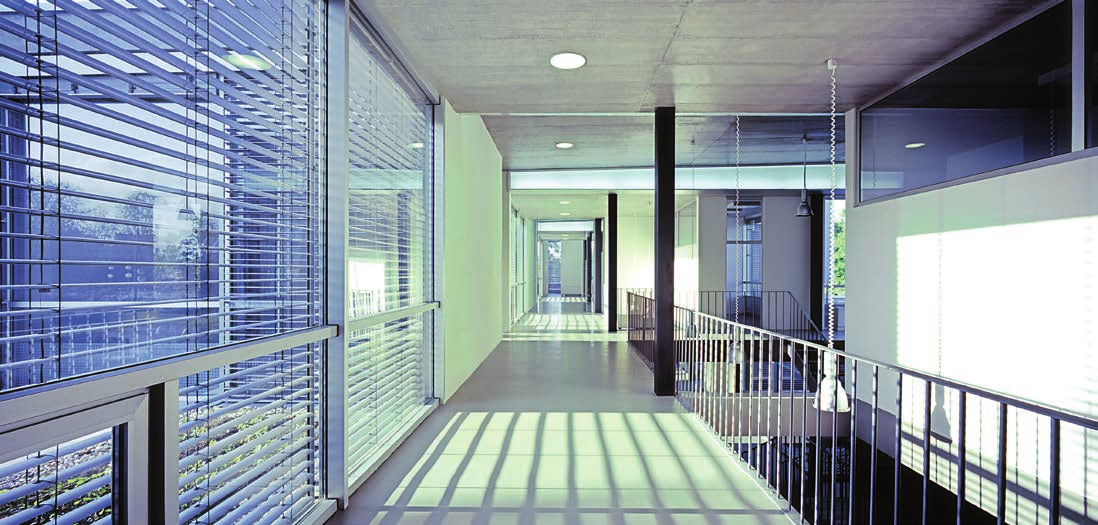

48 Μηχανισμοί Σκίασης Σκίαση και θερμοκρασιακός έλεγχος Η σύγχρονη κτιριακή εγκατάσταση προσφέρει ένα υψηλό επίπεδο χρηστικότητας, ενώ παράλληλα καλύπτει και κάποιες αυξημένες απαιτήσεις ασφαλείας. Τα υλικά της τεχνολογίας ΚΝΧ, καθιστούν εφικτό τον γρήγορο σχεδιασμό και την υλοποίηση της εγκατάστασης, παραδίδοντας ένα τελικό χρηστικό αποτέλεσμα με μειωμένο κόστος κύκλου ζωής. Οι ηλεκτρικοί μηχανισμοί σκίασης στο σύγχρονο κτίριο, καλούνται πλέον να καλύψουν αρκετές απαιτήσεις: Αντιθαμβωτική προστασία (π.χ. για σταθμό εργασίας με Η/Υ) Εκμετάλευση της ηλιακής ακτινοβολίας με παρακολούθηση της θέσης του ήλιου Προστασία της οικοσκευής από την φθορά της ηλιακής ακτινοβολίας Ρύθμιση της θερμοκρασίας του δωματίου (προστασία από την ηλιοφάνεια το καλοκαίρι και χρησιμοποίηση της ενέργειας του ήλιου το χειμώνα για εξοικονόμηση) Προστασία από εισβολείς. Η νέα σειρά μηχανισμών σκίασης JRA/S της ΑΒΒ, μπορεί να καλύψει τις παραπάνω απαιτήσεις προσφέροντας ενεργειακά αποδοτικές λύσεις για κατοικίες και δημόσια κτίρια. Βέλτιστη ποιότητα αέρα μέσω αυτόματου εξαερισμού Οι απαιτήσεις για μείωση στην κατανάλωση ενέργειας στα σύγχρονα κτίρια, σε συνδυασμό με τις πολύ αποδοτικές μονώσεις του κελύφους, συχνά οδηγούν σε πλημμελή εξαερισμό. Ο φυσικός εξαερισμος είναι συχνά μια αποτελεσματική μέθοδος για την προσαγωγή νωπού αέρα και την επανακυκλοφορία. Εφόσον ο χώρος παρακολουθείται με τον αισθητήρα ποιότητας αέρα LGS/A. (επιτήρηση θερμοκρασίας, υγρασίας και συγκέντρωσης CO 2 ), οι περσίδες εξαερισμού μπορούν να ανοίξουν αυτόματα για να εξασφαλίσουν την επιθυμητή ποιότητα αέρα. /39 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

49 Καινοτομίες Αυτόματη αναγνώριση θέσης/διαδρομής Η ακριβής θέση του μηχανισμού σκίασης μπορεί εύκολα να υπολογιστεί με το σύστημα αυτόματης αναγνώρισης θέσης/διαδρομής, προσφέροντας μειωμένους χρόνους προγραμματισμού. Επιπροσθέτως, η ρύθμιση δεν είναι στατική και δεν απαιτείται αντιστάθμιση για αλλαγές που επέρχονται από γήρανση του συστήματος ή τις καιρικές συνθήκες. Τέλος, εφαρμογές ακρίβειας όπως παρακολούθηση της θέσης του ήλιου υλοποιούνται με απόλυτη ακρίβεια. Λειτουργία αντιγραφής Η παραπάνω λειτουργία καθιστά δυνατή την αντιγραφή ενός παραμετροποιημένου καναλιού στο ETS, συγκρατώντας τόσο την παραμετροποίηση, όσο και τις διευθύνσεις ομάδας. Η αντιγραφή μπορεί να αναφέρεται τόσο σε κανάλια της ίδιας συσκευής, όσο και σε διαφορετικές συσκευές. Τυπικό παράδειγμα εφαρμογής είναι ο κοινός προγραμματισμός μηχανισμών σκίασης σε πρόσοψη κτιρίου (με αισθητήρα φωτεινότητας για πρόσοψη). Με αυτόν τον τρόπο μειώνεται ο χρόνος προγραμματισμού και ελαχιστοποιείται ο κίνδυνος λαθών. Διαγνωστικές λειτουργίες Η νέα σειρά μηχανισμών σκίασης της ΑΒΒ προσφέρει επαυξημένες διαγνωστικές λειτουργίες. Τέτοιες λειτουργίες μπορεί να αποδειχθούν πολύ χρήσιμες τόσο κατά την θέση του συστήματος σε λειτουργία, όσο και κατά τη διάρκεια της κανονικής λειτουργίας. Επί παραδείγματι, σε περίπτωση απώλειας της τροφοδοσίας στο μοτέρ ενός ρολού, η βλάβη θα εντοπιστεί και θα εκδοθεί αντίστοιχο μήνυμα. Ολοκλήρωση των μηχανισμών σκίασης στο θερμοκρασιακό έλεγχο Οι μηχανισμοί σκίασης ΚΝΧ παίζουν σημαντικό ρόλο στην ενεργειακή αποδοτικότητα του κτιρίου. Το επίπεδο της έκθεσης ενός χώρου στην ηλιακή ακτινοβολία και τα θερμικά της αποτελέσματα μπορούν να ελεγχθούν στο πλαίσιο ενός ολοκληρωμένου συστήματος κλιματισμού. Η νέα προσφερόμενη δυνατότητα για έλεγχο υπερθέρμανσης (overheat control), απαγορεύει την ανεπιθύμητη άνοδο της θερμοκρασίας στον χώρο. Τέλος, η ενσωμάτωση των μηχανισμών σκίασης είναι πλεόν απαίτηση για την κατηγοριοποίηση του κτιρίου κατά το πρότυπο EN ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /40

50 /4 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

51 ABB i-bus KNX Μηχανισμοί Σκίασης Στον παρακάτω πίνακα εμφανίζονται τα τεχνικά χαρακτηριστικά και οι λειτουργίες των ρολών σκίασης: JRA/S X STANDARD JRA/S JRA/S X JRA/S X SJR/S SMI JA/S 4.SMI.M Γενικά εξοδων X = 2, 4, 8 4 X = 2, 4, 8 X = 2, 4, 8 4 x 4 SMI LoVo (broadcast) 4 x 4 SMI (broadcast) Ονομαστική Τάση U n 230 V AC 24 V DC 230 V AC 230 V AC LoVo 24 V 230 V Εφεδρική Τάση 230 V Τύπος εγκατάστασης Ράγα DIN Ράγα DIN Ράγα DIN Ράγα DIN Ράγα DIN Ράγα DIN Πλάτος (στοιχεία/mw) 2-fold: fold: 4 2-fold: fold: 4 8-fold: 8 4-fold: 4 8-fold: 8 4-fold: 4 8-fold: 8 Χειροκίνητη λειτουργία Ενεργοποίηση/απενεργοποίηση και ένδειξη Προφίλ λειτουργίας Έλεγχος με slat adjustment (blinds, etc.) Έλεγχος χωρίς slat adjustment (roller shutters, awnings, etc.) Ventilation flaps, switch mode και λειτουργία κλιμακοστασίου Γενικές λειτουργίες συσκευής Αυτόματη αναγνώριση θέσης/διαδρομής Χρονοκαθυστέρηση κατά τη λειτουργία Αποστολή χρονοκαθυστέρησης Λειτουργία In operation Αποστολή αίτησης για κατάσταση λειτουργίας Εκτεταμένη παραμετροποίηση Λειτουργίες διαδρομής UP/DOWN, STOP/προσαρμογή περσίδων Θέση ύψους/περσίδας Μετακίνηση σε θέση και νέα θέση Προγραμματισμος για τερματικό διακόπτη Ενεργοποίηση travel detection Ενεργοποίηση reference movement Σενάριο (8 bit scene) Λειτουργίες ασφαλείας Συναγερμός βροχής, αέρα, πάγου Block Forced operation (-Bit and 2-Bit) Αυτόματες λειτουργίες Ενεργοποίηση αυτόματου ελέγχου Παρακολούθηση θεσης ήλιου Παρουσία Ψύξη / Θέρμανση Προστασία υπερθέρμανσης Enable/block αυτόματης λειτουργίας Enable/block κανονικής λειτουργίας Μηνύματα Status Μήνυμα height/slat Μήνυμα upper/lower end position Μήνυμα λειτουργίας Μήνυμα αυτόματου ελέγχου Μήνυμα information (2 byte) Μήνυμα SMI Μήνυμα positions/limit position Μήνυμα εφεδρικής τάσης SMI διαγνωστικό byte Διάφορα Εκτεταμμένη παραμετροποίηση Αυτόματο κλείσιμο περσίδων στην κατώτερη θέση Θέση περσίδων στην κατώτερη θέση Έλεγχος και διάγνωση με το λογισμικό i-bus Tool : Διαθέσιμη λειτουργία ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /42

52 ABB i-bus KNX Μηχανισμοί Σκίασης JRA/S Ελεγκτής μηχανισμών σκίασης με πλήκτρα τοπικού χειρισμού και υπολογισμό θέσης, 230 V AC, ράγας Συσκευές για τον έλεγχο μοτέρ 230 V AC μέσω του συστήματος ABB i-bus KNX. Η συσκευή είναι κατάλληλη για μεγάλο πλήθος φορτίων μηχανισμών σκίασης (blinds, roller shutters, awnings), καθώς και για παράθυρα και θυρίδες εξαερισμού. Δεν απαιτείται πρόσθετη τροφοδοσία. Ο υπολογισμος θέσης γίνεται μέσω ανίχνευσης ρεύματος. Οι έξοδοι είναι ηλεκτρομηχανικά μανδαλωμένες για αποφυγή ταυτόχρονης λειτουργίας πάνω/κάτω. Δυνατότητα χειροκίνητης λειτουργίας με εύκαμπτο πληκτρολόγιο μεμβράνης. Ένδειξη λειτουργίας με LEDs. 2-fold 4 JRA/S CDG024R ,85 0,2 4-fold 4 JRA/S CDG025R ,23 0,25 8-fold 8 JRA/S CDG026R , 0,46 JRA/S Ελεγκτής μηχανισμών σκίασης με πλήκτρα τοπικού χειρισμού και υπολογισμό θέσης τεσσάρων καναλιών 4-fold, 24 V DC, ράγας Συσκευές για τον έλεγχο τεσσάρων μοτέρ 24 V DC μέσω του συστήματος ABB i-bus KNX. Η συσκευή είναι κατάλληλη για μεγάλο πλήθος φορτίων μηχανισμών σκίασης (blinds, roller shutters, awnings) καθώς και για παράθυρα και θυρίδες εξαερισμού. Δεν απαιτείται πρόσθετη τροφοδοσία. Ο υπολογισμος θέσης γίνεται μέσω ανίχνευσης ρεύματος. Οι έξοδοι είναι ηλεκτρομηχανικά μανδαλωμένες για αποφυγή ταυτοχρονης λειτουργίας πάνω/κάτω. Δυνατότητα χειροκίνητης λειτουργίας με εύκαμπτο πληκτρολόγιο μεμβράνης. Ένδειξη λειτουργίας με LEDs. 4-fold 4 JRA/S CDG028R ,22 0,2 JRA/S Ελεγκτής μηχανισμών σκίασης με πλήκτρα τοπικού χειρισμού, 230 V AC, ράγας Συσκευές για τον έλεγχο μοτέρ 230 V AC μέσω του συστήματος ABB i-bus KNX. Η συσκευή είναι κατάλληλη για μεγάλο πλήθος φορτίων μηχανισμών σκίασης (blinds, roller shutters, awnings) καθώς και για παράθυρα και θυρίδες εξαερισμού. Δεν απαιτείται πρόσθετη τροφοδοσία. Οι έξοδοι είναι ηλεκτρομηχανικά μανδαλωμένες για αποφυγή ταυτόχρονης λειτουργίας πάνω/κάτω. Δυνατότητα χειροκίνητης λειτουργίας με εύκαμπτο πληκτρολόγιο μεμβράνης. Ένδειξη λειτουργίας με LEDs. 2-fold 4 JRA/S CDG020R ,80 0,2 4-fold 4 JRA/S CDG02R , 0,25 8-fold 8 JRA/S CDG022R ,87 0,46 /43 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

53 Ελεγκτής μηχανισμών σκίασης, 230 V AC, ράγας Συσκευές για τον έλεγχο μοτέρ 230 V AC μέσω του συστήματος ABB i-bus KNX. Η συσκευή είναι κατάλληλη για μεγάλο πλήθος φορτίων μηχανισμών σκίασης (blinds, roller shutters, awnings) καθώς και για παράθυρα και θυρίδες εξαερισμού. Δεν απαιτείται πρόσθετη τροφοδοσία. Ηλεκτρομηχανικά μανδαλωμένες έξοδοι. JRA/S fold 4 JRA/S CDG029R ,74 0,2 4-fold 4 JRA/S CDG030R ,99 0,25 8-fold 8 JRA/S CDG03R ,63 0,46 Ελεγκτής μηχανισμών σκίασης με πλήκτρα τοπικού χειρισμού τεσσάρων καναλιών (4-fold), SMI, ράγας Έλεγχος για τέσσερα ανεξάρτητα κανάλια με τέσσερα μοτέρ SMI ανά κανάλι (broadcast mode). Πληθώρα μηνυμάτων status (σφάλμα μοτέρ, φορά κίνησης). Δυνατότητα χειροκίνητης λειτουργίας με εύκαμπτο πληκτρολόγιο μεμβράνης. Ένδειξη λειτουργίας με LEDs. JA/S 4.SMI.M 4 JA/S 4.SMI.M 2CDG0028R ,46 0,25 Ελεγκτής μηχανισμών σκίασης με πλήκτρα τοπικού χειρισμού τεσσάρων καναλιών (4-fold), SMI LoVo, ράγας Έλεγχος για τέσσερα ανεξάρτητα κανάλια με τέσσερα μοτέρ SMI LoVo ανά κανάλι (broadcast mode). Πληθώρα μηνυμάτων status (σφάλμα μοτέρ, φορά κίνησης). Δυνατότητα χειροκίνητης λειτουργίας με εύκαμπτο πληκτρολόγιο μεμβράνης. Ένδειξη λειτουργίας με LEDs. SJR/S LoVo 4 SJR/S CDG043R ,46 0,25 Μονάδα ελέγχου μηχανισμών σκιάσεως, ράγας Υλοποίηση λειτουργίας παρακολούθησης ήλιου, αντιθαμβωτικής προστασίας και ελέγχου ηλιακής ακτινοβολίας για 4 προσόψεις κτιρίου. Εκτεταμμένες λειτουργίες αυτόματης σκίασης παραμετροποιήσιμες στο περιβάλλον του ETS. JSB/S. 2 JSB/S. GHQ630084R ,34 0,2 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /44

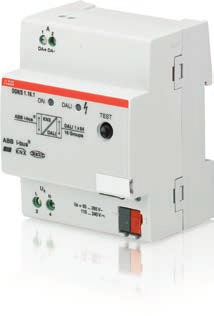

54 Πύλη DALI DGN/S.6. Έλεγχος φωτισμού και φωτισμός ασφαλείας DALI KNX DALI Gateway DGN/S.6. Ευέλικτη ομαδοποίηση φωτιστικών σωμάτων Φωτισμός ασφαλείας DALI Χειροκίνητος έλεγχος φωτισμού Λειτουργία/Οπτικοποίηση μέσω οθόνης touch Έλεγχος σε 6 ξεχωριστά κανάλια (group) Μίξη κανονικών συσκευών DALI με φωτιστικά ασφαλείας με παροχή από συστοιχίες. Η νέα ABB i-bus KNX πύλη (Gateway) DALI συνδυάζει προηγμένο έλεγχο φωτισμού με φωτισμό ασφαλείας DALI. Έως 64 συσκευές DALI, χωρισμένες σε 6 ξεχωριστά κανάλια (group) μπορούν να ελεγχθούν από το ΚΝΧ. Το κύκλωμα μπορεί να δεχθεί κανονικά ballast αλλά και ballast ασφαλείας. Επιπλέον, το DGN/S.6., συμμορφώνεται με το DALI standard EN , το οποίο απαιτεί φωτισμό ασφαλείας DALI με ξεχωριστές συστοιχίες. Ελεκτής DALI DLR/S 8.6.M Εφαρμογές με έλεγχο στάθμης φωτεινότητας DALI KNX DALI Light Controlller DLR/S 8.6.M Ευέλικτη ομαδοποίηση φωτιστικών σωμάτων Αισθητήρας φωτισμού Χειροκίνητος έλεγχος φωτισμού Λειτουργία/Οπτικοποίηση μέσω οθόνης touch Διατίθενται 6 ξεχωριστά κανάλια. Οκτώ κανάλια διαθέσιμα για έλεγχο από οκτώ αισθητήρια φωτεινότητας. Φωτισμός κλιμακοστασίου, σενάρια και master/slave λειτουργία. Ο νέος ελεκτής DALI DLR/A επίτοιχης τοποθέτησης μπορεί να διαχειριστεί έως 8 διαφορετικά κανάλια (group). Διαχείριση έως και 64 συσκευών DALI. Δυνατότητα για έλεγχο στάθμης φωτεινότητας με τέσσερα αισθητήρια φωτεινότητας LF/U 2.. Διατίθεται επίσης φωτισμός κλιμακοστασίου, σενάρια και master/slave λειτουργία. Η επίτοιχη συσκευή DLR/A επιτρέπει την αποκεντρωμένη εγκατάσταση σε ψευδοδάπεδα και ψευδοροφές συμπληρώνοντας την γκάμα του Room Controller. Ελεκτής DALI DLR/A Αποκεντρωμένος έλεγχος στάθμης φωτεινότητας NEΟ /45 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

55 = ευέλικτη σύνδεση Πύλη DALI DG/S.6. Ευέλικτη και απλή λύση DALI DALI Gateway DG/S.6. KNX Χειροκίνητος έλεγχος φωτισμού Λειτουργία/Οπτικοποίηση μέσω οθόνης touch Έλεγχος για 64 συσκευές DALI χωρισμένες σε 6 ξεχωριστά κανάλια (group). Το ίδιο φορτίο μπορεί να αντιστοιχιστεί σε περισσότερα από ένα κανάλια. = KNX ομαδοποίηση φωτιστικών σωμάτων Πύλη DALI DG/S. Απεριόριστος αριθμός καναλιών DALI 2 DALI Gateway DG/S. KNX Χειροκίνητος έλεγχος φωτισμού Λειτουργία/Οπτικοποίηση μέσω οθόνης touch Υποστήριξη 64 συσκευών DALI με δημιουργία απεριόριστων καναλιών (group). = σταθερή σύνδεση DALI Πύλη DALI DG/S 8. Δοκιμασμένη τεχνολογία DALI DALI DALI Gateway DG/S 8. KNX Χειροκίνητος έλεγχος φωτισμού Λειτουργία/Οπτικοποίηση μέσω οθόνης touch Υποστήριξη 8x6 συσκευών DALI. Τα 8 διαθέσιμα κανάλια ορίζονται με την καλωδίωση. Δεν απαιτείται διευθυνσιοδότηση κατά την τοποθέτηση ή την αλλαγή. ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /46

56 ABB i-bus KNX Φωτισμός και αισθητήρες φωτεινότητας Πύλη (Gateway) DALI, 8-fold, ράγας Συσκευή για τον έλεγχο 28 συσκευών DALI, σε 8 ξεχωριστά κανάλια/εξόδους (groups). Σύνδεση έως 6 συκευών DALI ανά έξοδο. Δεν απαιτείται πρόσθετη εξωτερική τροφοδοσία για τις συσκευές DALI. Διαθέσιμες λειτουργίες: Dimming, ένδειξη βλαβών και έως 6 σενάρια (light scenes). Τα κανάλια ορίζονται με την καλωδίωση. Δεν απαιτείται διευθυνσιοδότηση κατά την τοποθέτηση ή την αλλαγή. DG/S 8. 6 DG/S 8. 2CDG0025R ,95 0,3 Πύλη (Gateway) DALI, -fold, ράγας Συσκευή για τον έλεγχο 2x64 συσκευών DALI. Οι 64 από τις συσκευές μπορούν να ελεγχθούν αυτόνομα. Οι υπόλοιπες 64 συσκευές λειτουργούν σε broadcast mode. Διαθέσιμες λειτουργίες: Dimming, ένδειξη βλαβών και σενάρια (light scenes). Δεν απαιτείται πρόσθετη εξωτερική τροφοδοσία για τις συσκευές DALI. DG/S. 4 DG/S. 2CDG0026R ,6 0,22 Πύλη (Gateway) DALI, -fold, Group Control, ράγας Συσκευή για τον έλεγχο 64 συσκευών DALI, σε 6 ξεχωριστά κανάλια (groups). Διαθέσιμες λειτουργίες για κάθε κανάλι: Dimming, ένδειξη βλαβών σενάρια (light scenes) και αλληλουχίες λειτουργιών. Δεν απαιτείται πρόσθετη εξωτερική τροφοδοσία για τις συσκευές DALI. DG/S.6. 4 DG/S.6. 2CDG003R ,6 0,22 DGN/S.6. Πύλη (Gateway) DALI με εφεδρικό φωτισμό ασφαλείας, -fold, Group Control, ράγας Συσκευή για τον έλεγχο 64 συσκευών DALI, σε 6 ξεχωριστά κανάλια (groups) και άλλες 64 για φωτισμό ασφαλείας. Υποστηρίζονται συσκευές ασφαλείας type κατά το πρότυπο EN Δίνεται δυνατότητα ελέγχου του φωτισμού ασφαλείας μέσω του ΚΝΧ. Διαθέσιμες λειτουργίες για κάθε κανάλι: Dimming, σενάρια ένδειξης βλαβών (light scenes) και αλληλουχίες λειτουργιών. Η διευθυνσιοδότηση των συσκευών DALI εκτελείται μέσω του λογισμικού DGS-Software-Tool. 4 DGN/S.6. 2CDG042R ,6 0,22 /47 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

57 Πύλη (Gateway) DALI, 8-fold, ράγας Συσκευή για τον έλεγχο 64 συσκευών DALI, σε 6 ξεχωριστά κανάλια (groups). Διαθέσιμος έλεγχος στάθμης φατεινότητας (8 κανάλια) με 8 οκτώ αισθητήρες LF/U 2. καθώς και ένδειξη σφαλμάτων. Τοπικός χειρισμός μέσω εύκαμπτων πλήκτρων μεμβράνης. DLR/S 8.6.M 6 DLR/S 8.6.M 2CDG00R ,52 0,26 DLR/A Ελεκτής φωτεινότητας DALI, 4-fold, επίτοιχης τοποθέτησης Επίτοιχη συσκευή για τον έλεγχο 64 συσκευών DALI, σε 8 ξεχωριστά κανάλια (groups). Σε συνδυασμό με 4 αισθητήρες LF/U 2. η συσκευή μπορεί να δώσει ανεξάρτητο έλεγχο στάθμης φωτεινότητας ανά κανάλι. Διατίθεται επίσης φωτισμός κλιμακοστασίου, σενάρια και master/slave λειτουργία. Η επίτοιχη συσκευή DLR/A επιτρέπει την αποκεντρωμένη εγκατάσταση σε ψευοδάπεδα και ψευδοροφές συμπληρωνοντας την γκάμα του Room Controller. DLR/A CDG072R ,5 0,66 DG/S.64.. Πύλη (Gateway) DALI, -fold Basic, ράγας ΝΕΟ Συσκευή για τον έλεγχο 64 συσκευών DALI, σε 6 ξεχωριστά κανάλια (groups). Υποστηρίζονται συσκευές ασφαλείας type, κατά το πρότυπο EN Δίνεται δυνατότητα ελέγχου του φωτισμού ασφάλειας μέσω του ΚΝΧ, καθώς και διεξαγωγής ημερήσιου, εβδομαδιαίου και ετήσιου ελέγχου. Διαθέσιμες λειτουργίες για κάθε κανάλι: dimming, σενάρια ένδειξης βλαβών (light scenes) και εκτεταμένες διαγνωστικές λειτουργίες. Η διευθυνσιοδότηση των συσκευών DALI εκτελείται μέσω του λογισμικού ABB i-bus Tool. 4 DG/S CDG098R00 Κ.Ε.* Κ.Ε.* 0,33 DG/S Πύλη (Gateway) DALI, 2-fold Basic, ράγας ΝΕΟ Συσκευή με δύο εξόδους DALI για τον έλεγχο 2 X 64 συσκευών DALI, σε 2 X 6 ξεχωριστά κανάλια (groups). Υποστηρίζονται συσκευές ασφαλείας type, κατά το πρότυπο EN (2 X 64). Δίνεται δυνατότητα ελέγχου του φωτισμού ασφάλειας μέσω του ΚΝΧ καθώς και διεξαγωγής ημερήσιου, εβδομαδιαίου και ετήσιου ελέγχου. Διαθέσιμες λειτουργίες για κάθε κανάλι: dimming, σενάρια ένδειξης βλαβών (light scenes) και εκτεταμένες διαγνωστικές λειτουργίες. Η διευθυνσιοδότηση των συσκευών DALI εκτελείται μέσω του λογισμικού ABB i-bus Tool. * Κ.Ε.: Κατόπιν Ερώτησης. 4 DG/S CDG099R00 Κ.Ε.* Κ.Ε.* 0,33 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /48

58 ABB i-bus KNX Φωτισμός και αισθητήρες φωτεινότητας LF/U 2. Αισθητήριο έντασης φωτός, χωνευτής τοποθέτησης Αισθητήριο φωτεινότητας για τις συσκευές LR/S, LR/M, DLR/S 8.6.M ή DLR/A Στην συσκευασία περιλαμβάνονται 2 διαφορετικές οπτικές ίνες, καθώς και μετώπη για την τοποθέτησή τους. LF/U 2. 2CDG0089R ,26 0,07 SD/S x.6. Dimmer λαμπτήρων φθορισμού, 6 A, ράγας Dimmer λαμπτήρων φθορισμού για 2, 4 ή 8 ξεχωριστών φωτιστικών κυκλωμάτων με ηλεκτρονικά ballasts 0 V. Η διακοπή σε κάθε κύκλωμα γίνεται από διαφορετική επαφή (6 A AC). Διατίθεται δυνατότητα μηχανικού χειρισμού ανά κανάλι με ταυτόχρονη ένδειξη κατάστασης. Για τα ηλεκτρικά χαρακτηριστικά διακοπής συμβουλευτείτε τα τεχνικά χαρακτηριστικά της σειράς SA/S x fold 4 SD/S CDG0079R ,99 0,2 4-fold 6 SD/S CDG0080R ,44 0,32 8-fold 8 SD/S CDG008R ,55 0,56 Dimmer λαμπτήρων πυράκτωσης-αλογόνου, δύο καναλιών (2-fold), 300 VA, ράγας Συσκευή για dimming λαμπτήρων πυράκτωσης, αλογόνου ή αλογόνου χαμηλής τάσης με συμβατικούς ή ηλεκτρονικούς μετασχηματιστές (αυτόματη αναγνώριση φορτίου). Ισχύς εξόδου 2 x 300 VA ή x 500 VA (στους 45 C θερμοκρασία περιβάλλοντος). Ελάχιστο φορτίο 2 W. Δυνατότητα τροφοδοσίας των εξόδων από διαφορετικές φάσεις. Πληθώρα λειτουργιών όπως σενάρια και χρονολειτουργίες. UD/S fold 4 UD/S CDG0074R ,36 0,24 Dimmer γενικής χρήσης, ράγας Πολυκάναλα Dimmer γενικής χρήσης για λάμπες πυράκτωσης, λάμπες αλογόνου, λάμπες αλογόνου χαμηλής τάσης με συμβατικούς και ηλεκτρονικούς μετασχηματιστές, καθώς και λαμπτήρες εξοικονόμησης ενέργειας. Δυνατότητα γεφύρωσης καναλιών για επαύξηση ισχύος. Ένδειξη κατάστασης με LED. Χειροκίνητη λειτουργία, απουσία τάσης bus και χωρίς προγραμματισμό της συσκευής. 697/ fold, 20 VA 8 697/ ,53 0,42 4-fold, 35 VA 8 697/ ,00 0,42 6-fold, 35 VA 2 697/ ,68 0,9 4-fold, 600 VA 2 697/ ,2 0,9 -fold,.260 VA 2 697/ ,85 0,47 -fold, VA 2 697/ ,4 /49 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

59 HS/S 4.2. Ελεγκτής φωτεινότητας 3 καναλιών, ράγας Ο ελεγκτής χρησιμοποείται από κοινού με έως 3 αισθητήρες φωτεινότητας LFO/A.. Μεταξύ άλλων διατίθενται και 0 κανάλια switch για τις στάθμες φωτεινότητας που έχουν οριστεί (οι στάθμες φωτισμού μπορούν να οριστούν απευθείας στη συσκευή). Η HS/S 4.2. μπορεί να χρησιμοποιηθεί σαν αισθητήρας λυκόφωτος ( lux) ή σαν αισθητήρας στάθμης φωτεινότητας ( lux). Ένας εξωτερικός αισθητήρας LFO/A. περιλαμβάνεται στην συσκευασία. Εξωτερικό αισθητήριο φωτεινότητας HS/S CDG20044R ,82 LFO/A. 2CDG20045R ,48 Ελεκτές φωτεινότητας, 6 A, ράγας Οι συσκευές επιτρέπουν το dimming 2 ή 4 φωτιστικών κυκλωμάτων με ballast. Όταν οι συσκευές χρησιμοποιηθούν με 2 ή 4 αισθητήρες φωτεινότητας LF/U 2., μπορούν να δώσουν έλεγχο στάθμης φωτεινότητας για 2 ή 4 κυκλώματα αντίστοιχα. LR/S fold 4 LR/S CDG0087R ,03 0,25 4-fold 6 LR/S CDG0088R ,74 0,40 Dimmer-LED σταθερής καμπύλης χωρίς τροφοδοτικό, -4gang ΝΕΟ Build-in LED-Dimmer για λαμπτήρες LED με σταθερή καμπύλη. Για τον έλεγχο RGB ή RGBW- LEDs με δυνατότητα γκρουπαρίσματος των 4 καναλιών εξόδου. Με λειτουργία Master/Slave. Ονομαστική τάση: 2-24 V. Τάση εξόδου: 2 V. Τάση δευτερεύοντος: 24 V. Συχνότητα: 600 Hz. Έξοδοι: 4 x κανάλια dimming. Ονομαστικό ρεύμα: 0 A. Ονομαστική ισχύς: 240 W. Βαθμός προστασίας: IP 20. Θερμοκρασία λειτουργίας: C. Διαστάσεις: (ΒxΠxΥ): 33 x 53 x 95 mm. 655/ / ,00 0,35 655/ Dimmer-LED σταθερής καμπύλης με ενσωματωμένο τροφοδοτικό, -4gang ΝΕΟ Build-in LED-Dimmer για λαμπτήρες LED με σταθερή καμπύλη. Για τον έλεγχο RGB ή RGBW- LEDs με δυνατότητα γκρουπαρίσματος των 4 καναλιών εξόδου. Με λειτουργία Master/Slave. Ονομαστική τάση: 2-24 V. Τάση εξόδου: 2 V. Τάση δευτερεύοντος: 24 V. Συχνότητα: 600 Hz. Έξοδοι: 4 x κανάλια dimming. Ονομαστικό ρεύμα: 0 A. Ονομαστική ισχύς: 240 W. Βαθμός προστασίας: IP 20. Θερμοκρασία λειτουργίας: C. Διαστάσεις: (ΒxΥxΠ): 45 x 53 x 226 mm. 655/ ,00 0,35 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /50

60 ABB i-bus KNX Φωτισμός και αισθητήρες φωτεινότητας 63/ Mini επιτηρητής παρουσίας ABB-Presence KNX, 8 m ΝΕΟ Κυκλική ζώνη επιτήρησης (διάμετρος) για ύψος τοποθέτησης: 2,5 m, 3 m και 4 m, για: - Kαθιστά άτομα: Φ 5 m, 6,5 m και 9 m αντίστοιχα - Eν κινήσει άτομα: Φ 6,5 m, 8 m και 0,5 m Διαθέτει 2 κανάλια. Ενεργοποίηση και απενεργοποίηση των φωτιστικών βάσει της φωτεινότητας του χώρου. Η συσκευή χρησιμοποιείται ως ανιχνευτής παρουσίας ή κίνησης. Ανίχνευση για 2 στάθμες φωτεινότητας. Ανίχνευση με ενσωματωμένη λειτουργία επιτήρησης. Έλεγχος στάθμης φωτεινότητας (ON/OFF με ενδεχόμενο η φωτεινότητα του χώρου να υπερβαίνει το ορισμένο κατώφλι). Με ενσωματωμένο ΚΝΧ bus coupler. Όριο φωτεινότητας: lux. Βάθος τοποθέτησης: 29 mm. Ορατό ύψος συσκευής: 6 mm. Διαστάσεις (Υ x Π x B): 80 x 80 x 45 mm. Παραμετροποίηση μέσω ETS4. Λευκό 63/ ,88 0,07 Αλουμίνιο 63/ ,24 0,07 63/ Mini επιτηρητής παρουσίας ABB-Presence premium KNX, 8 m ΝΕΟ Κυκλική ζώνη επιτήρησης (διάμετρος) για ύψος τοποθέτησης: 2,5 m, 3 m και 4 m, για: - Kαθιστά άτομα: Φ 5 m, 6,5 m και 9 m αντίστοιχα - Eν κινήσει άτομα: Φ 6,5 m, 8 m και 0,5 m Διαθέτει 4 κανάλια. Ρύθμιση φωτεινότητας σε μία καθορισμένη τιμή. Λειτουργία HVAC για τον έλεγχο της θέρμανσης, του κλιματισμού και του αερισμού της εγκατάστασης. Ανίχνευση για 2 στάθμες φωτεινότητας. Ανίχνευση με ενσωματωμένη λειτουργία επιτήρησης. Έλεγχος στάθμης φωτεινότητας σε 2 κανάλια. Έλεγχος στάθμης φωτεινότητας (dimming, ακριβής έλεγχος). Ενσωματωμένο ETS object για έλεγχο θερμοκρασίας δωματίου. 24 προγραμματιζόμενα IR κανάλια (μπλε ή/και λευκά). Περιλαμβάνει 5 λογικά κανάλια (λογικές πύλες / πύλες, καθυστέρηση και φωτισμός κλιμακοστασίου). Εκτίμηση μέσω αισθητήρα φωτεινότητας. Αξιολόγηση έως και 2 εξωτερικών τιμών φωτεινότητας και εσωτερικού αισθητήρα φωτεινότητας. Ενεργοποίηση μπουτόν προγραμματισμού με τηλεχειριστήριο IR Με ενσωματωμένο KNX-bus coupler. Όριο φωτεινότητας: lux. Βάθος τοποθέτησης: 29 mm. Ορατό ύψος συσκευής: 6 mm. Διαστάσεις (Υ x Π x B): 80 x 80 x 45 mm. Παραμετροποίηση μέσω ETS4. Λευκό 63/ ,09 0,07 Αλουμίνιο 63/ ,2 0,07 Βάση επίτοιχης τοποθέτησης Mini επιτηρητών παρουσίας ΝΕΟ Για τους mini KNX Ανιχνευτές παρουσίας ABB Presence. Εγκατάσταση ανιχνευτή παρουσίας ABB Presence mini KNX 63/20-xxx-500 ή ABB Presence mini premium KNX 63/2-xxx Βαθμός προστασίας: ΙΡ 20. Διαστάσεις (Υ x Π x Β): 80 x 80 x 35 mm 63/ Λευκό 63/ ,68 0,04 Αλουμίνιο 63/ ,03 0,04 /5 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

61 63/ Επιτηρητής παρουσίας ABB-Presence KNX, 2 m ΝΕΟ Κυκλική ζώνη επιτήρησης (διάμετρος) για ύψος τοποθέτησης: 2,5 m, 3 m και 4 m, για: - Kαθιστά άτομα: Φ 8 m, 0 m και 4 m αντίστοιχα - Eν κινήσει άτομα: Φ 0 m, 2 m και 6 m Διαθέτει 2 κανάλια. Ενεργοποίηση και απενεργοποίηση των φωτιστικών βάσει της φωτεινότητας του χώρου. Η συσκευή χρησιμοποιείται ως ανιχνευτής παρουσίας ή κίνησης. Ανίχνευση για 2 στάθμες φωτεινότητας. Ανίχνευση με ενσωματωμένη λειτουργία επιτήρησης. Έλεγχος στάθμης φωτεινότητας (ON/OFF με ενδεχόμενο η φωτεινότητα του χώρου να υπερβαίνει το ορισμένο κατώφλι). Με ενσωματωμένο ΚΝΧ bus coupler. Όριο φωτεινότητας: lux. Βάθος τοποθέτησης: 22 mm. Ορατό ύψος συσκευής: 23 mm. Διαστάσεις (Υ x Π x B): 9 x 9 x 45 mm. Παραμετροποίηση μέσω ETS4. Λευκό 63/ ,00 0,08 Αλουμίνιο 63/ ,25 0,08 63/ Επιτηρητής παρουσίας ABB-Presence Premium KNX, 2 m ΝΕΟ Κυκλική ζώνη επιτήρησης (διάμετρος) για ύψος τοποθέτησης: 2,5 m, 3 m και 4 m, για: - Kαθιστά άτομα: Φ 8 m, 0 m και 4 m αντίστοιχα - Eν κινήσει άτομα: Φ 0 m, 2 m και 6 m Διαθέτει 4 κανάλια. Ρύθμιση φωτεινότητας σε μία καθορισμένη τιμή. Λειτουργία HVAC για τον έλεγχο της θέρμανσης, του κλιματισμού και του αερισμού της εγκατάστασης. Ανίχνευση για 2 στάθμες φωτεινότητας. Ανίχνευση με ενσωματωμένη λειτουργία επιτήρησης. Έλεγχος στάθμης φωτεινότητας σε 2 κανάλια. Έλεγχος στάθμης φωτεινότητας (dimming, ακριβής έλεγχος). Ενσωματωμένο ETS object για έλεγχο θερμοκρασίας δωματίου. 24 προγραμματιζόμενα IR κανάλια (μπλε ή/και λευκά). Περιλαμβάνει 5 λογικά κανάλια (λογικές πύλες/πύλες, καθυστέρηση και φωτισμός κλιμακοστασίου. Εκτίμηση μέσω αισθητήρα φωτεινότητας. Αξιολόγηση έως και 2 εξωτερικών τιμών φωτεινότητας και ενός εσωτερικού αισθητήρα φωτεινότητας. Ενεργοποίηση μπουτόν προγραμματισμού με τηλεχειριστήριο IR, Με ενσωματωμένο KNX bus coupler. Όριο φωτεινότητας: lux. Βάθος τοποθέτησης: 22 mm. Ορατό ύψος συσκευής: 23 mm. Διαστάσεις (Y x Π x B): 9 x 9 x 45 mm. Παραμετροποίηση μέσω ETS4. Λευκό 63/ ,90 0,07 Αλουμίνιο 63/ ,93 0,07 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /52

62 ABB i-bus KNX Φωτισμός και αισθητήρες φωτεινότητας 63/ Ανιχνευτής κίνησης οροφής ABB-Watchdog Sky KNX, 24 m ΝΕΟ Κυκλική ζώνη επιτήρησης (διάμετρος) για ύψος τοποθέτησης: 6 m και 2 m, για άτομα εν κινήσει: Φ 8 m και 24 m αντίστοιχα Διαθέτει 2 κανάλια. Ενεργοποίηση και απενεργοποίηση των φωτιστικών βάσει της φωτεινότητας του χώρου. Η συσκευή χρησιμοποιείται ως ανιχνευτής κίνησης. Ανίχνευση για 2 στάθμες φωτεινότητας. Ανίχνευση με ενσωματωμένη λειτουργία επιτήρησης. Έλεγχος στάθμης φωτεινότητας (ON/OFF με ενδεχόμενο η φωτεινότητα του χώρου να υπερβαίνει το ορισμένο κατώφλι). Με ενσωματωμένο KNX bus coupler. Όριο φωτεινότητας: lux. Βάθος τοποθέτησης: 22 mm. Ορατό ύψος συσκευής: 23 mm. Διαστάσεις (Υ x Π x B): 9 x 9 x 45 mm. Παραμετροποίηση μέσω ETS4. Λευκό 63/ ,9 0,07 Βάση επίτοιχης τοποθέτησης επιτηρητών παρουσίας ΝΕΟ Για τους KNX ανιχνευτές παρουσίας 63/30-xxx-500, 63/3-xxx-500, 63/ Βαθμός προστασίας: ΙΡ 20. Διαστάσεις (Υ x Π x Β): 9 x 9 x 33 mm 63/ Λευκό 63/ ,68 0,04 Αλουμίνιο 63/ ,03 0,04 /53 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

63 622/0 622/02 Επιτηρητής κίνησης, Busch-Watchdog 80 Standard Επιτηρητής κίνησης, Busch-Watchdog 80 Comfort ΙΙ Επιτηρητής κίνησης με έως 4 κανάλια. Επιτηρητής κίνησης multi-lens έως 4 κανάλια. Με ενσωματωμένο bus coupler. 0 λογικές λειτουργίες (σενάρια, αλληλουχία λειτουργιών, λογικές πύλες, κα.) Για bus coupler 620/2-0, 620/3. Συσκ. Τύπος Κωδικός Τιμή Τύπος Κωδικός Τιμή ( ) ( ) Future linear Ιβουάρ 622/ ,72 622/ ,04 Αλουμίνιο 622/ ,3 622/ ,9 Λευκό 622/ ,72 622/ ,04 Λευκό Soft Touch 622/ ,3 622/ ,9 Mαύρο Soft Touch 622/ ,3 622/ ,9 Solo Savanne 622/ ,72 622/ ,04 Davos 622/ ,72 622/ ,04 Meteor 622/ ,3 622/ ,9 Carat Savanne/ιβουάρ 622/ ,72 622/ ,04 Davos/λευκό 622/ ,72 622/ ,04 Pure Stainless steel Aνοξείδωτο ατσάλι 622/ ,54 622/ ,7 Busch-axcent Davos/λευκό 622/ ,72 622/ ,04 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /54

64 ABB i-bus KNX Φωτισμός και αισθητήρες φωτεινότητας Επιτηρητής Busch-Watchdog 220 MasterLINE KNX, επίτοιχης τοποθέτησης Επιτηρητής με 2 κανάλια ανίχνευσης και ενσωματωμένο bus coupler. Διατίθεται ένα κανάλι λυκόφωτος με 3 παραμετροποιήσιμες στάθμες. Δεν συνεργάζεται με IR τηλεχειριστήριο KNX. Δεν απαιτείται πρόσθετη τροφοδοσία. Ρύθμιση φωτεινότητας: 000 lux. Ρύθμιση χρονοκαθυστέρησης: min. Γωνία ανίχνευσης: 220. Εύρος: 6 m. 679/ Λευκό 679/ ,78 Aλουμίνιο 679/ ,88 679/ Επιτηρητής Busch-Watchdog 220 MasterLINE KNX premium, επίτοιχης τοποθέτησης Επιτηρητής με 4 κανάλια ανίχνευσης και ενσωματωμένο bus coupler. Διατίθεται ένα κανάλι λυκόφωτος/φωτεινότητας και ένα κανάλι επιτήρησης θερμοκρασίας με 3 παραμετροποιήσιμες στάθμες έκαστο. Συμπεριλαμβάνεται 7κάναλο IR τηλεχειριστήριο KNX τύπου Δεν απαιτείται πρόσθετη τροφοδοσία. Ρύθμιση φωτεινότητας: 000 lux(λυκόφως), 80 klux. Θερμοκρασία λειτουργίας: 25 to + 55 C. Ρύθμιση χρονοκαθυστέρησης: min. Γωνία ανίχνευσης: 220. Εύρος: 6 m. Λευκό 679/ ,66 Αλουμίνιο 679/ ,8 IR τηλεχειριστήριο KNX Για επιτηρητή Busch-Watchdog 220 MasterLINE KNX premium. Οι λειτουργίες των πλήκτρων είναι προγραμματιζόμενες. Τροφοδοσία: μπαταρία λιθίου (συμπεριλαμβάνεται). Βαθμός προστασίας: IP 40. Διαστάσεις: (ΥxΠxΒ): 86 x 40 x 7 mm Γκρι / Ανθρακί Κ.Ε.* Κ.Ε.* * Κ.Ε.: Κατόπιν ερώτησης /55 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

65 Θέρμανση και ψύξη FCL/S.6.. Εντολοδοτούμενος επαφέας Fan Coil, 6 A, ράγας Για τον έλεγχο τερματικών μονάδων fan coil με ενσωματωμένο ανεμιστήρα ή εξαεριστήρων με έως και τρεις ταχύτητες μέσω βηματικού ή μεταγωγικού ελέγχου. Η μονάδα FCL/S.6.. μπορεί να ελέγξει ανεμιστήρα τριών ταχυτήτων καθώς και μια ηλεκτροβάνα, ενώ η μονάδα FCL/S μπορεί να ελέγξει έως και δύο ανεμιστήρες τριών ταχυτήτων και δύο ηλεκτροβάνες (εναλλακτικά έναν ανεμιστήρα τριών ταχυτήτων και πέντε ηλεκτροβάνες). Μπορεί να οριστεί απευθείας συγκεκριμένη ταχύτητα στον ανεμιστήρα ή να δοθεί δυνατότητα αυξομείωσής της από τον θερμοστάτη. fold 4 FCL/S.6.. 2CDG063R ,5 2fold 6 FCL/S CDG064R ,58 FCL/S Θερμοστάτης Fan Coil με οθόνη, επίτοιχης τοποθέτησης Αποστέλλει τιμές ελέγχου στους ενεργοποιητές Fan Coil ή σε συσκευές με αντίστοιχες επαφές εξόδου (π.χ. Room Master). Διαθέτει οθόνη και χειριστήρια διαισθητικής λειτουργίας για εύκολη αναγνώριση των ρυθμίσεων και των λειτουργιών ελέγχου (θερμοκρασία, ταχύτητα ανεμιστήρα). Μεγάλη LCD οθόνη όπου αναγράφονται οι μετρούμενες τιμές και οι τιμές στόχος. Με ενσωματωμένο προσαρμοστή γραμμής (Bus Coupler). 638/ Λευκό 638/ ,6 0,092 Αλουμίνιο 638/ ,36 0,092 FCA/S..2.2 Εντολοδοτούμενος επαφέας Fan Coil, PWM, ράγας ΝΕΟ Για τον έλεγχο τερματικών μονάδων νερού (fan coil) τριών ταχυτήτων. Διατίθενται τέσσερις ηλεκτρονικές επαφές για θερμοηλεκτρικές βαλβίδες (έλεγχος PWM) και κινητήρες (έλεγχος 3-point). Διαθέτουν μια επιπλέον επαφή εξόδου ονομαστικής έντασης 6 Α για εφεδρικό φορτίο και τρεις universal εισόδους που μπορούν να χρησιμοποιηθούν σαν ψυχρές επαφές ή σαν είσοδος δισύρματων αισθητηρίων (ΡΤ00, ΡΤ000, ΚΤ/ΚΤΥ 000/2000). Χωρίς χειροκίνητο έλεγχο 6 FCA/S...2 2CDG095R ,65 0,34 Με χειροκίνητο έλεγχο 6 FCA/S CDG094R ,00 0,34 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /56

66 ABB i-bus KNX Θέρμανση και ψύξη FCA/S Εντολοδοτούμενος επαφέας Fan Coil, 0-0V, ράγας ΝΕΟ Για τον έλεγχο τερματικών μονάδων νερού (fan coil) τριών ταχυτήτων. Διατίθενται δύο αναλογικές έξοδοι 0 0 V DC. Διαθέτουν μια επιπλέον επαφή εξόδου ονομαστικής έντασης 6 Α για εφεδρικό φορτίο και τρεις universal εισόδους που μπορούν να χρησιμοποιηθούν σαν ψυχρές επαφές ή σαν είσοδος δισύρματων αισθητηρίων (ΡΤ00, ΡΤ000, ΚΤ/ΚΤΥ 000/2000). Χωρίς χειροκίνητο έλεγχο 6 FCA/S CDG096R ,65 0,34 Με χειροκίνητο έλεγχο 6 FCA/S CDG093R ,00 0,34 Θερμοστάτης χώρου με ενσωματωμένο bus coupler, FM ΝΕΟ Νέα μονάδα θερμοστάτη για τον έλεγχο ψύξης/θέρμανσης δύο σταδίων, αερισμού και ενεργοποιητών fancoil. Με ψηφιακή οθόνη για την ρύθμιση της επιθυμητής θερμοκρασίας. Διαθέσιμη λειτουργία Master/slave. 608/ / ,59 0,08 Μετώπες θερμοστάτη ΝΕΟ Μετώπες για τον θερμοστάτη τύπου 608/ Basic55 Ιβουάρ CP-RTC ,36 0,02 Λευκό CP-RTC ,36 0,02 Σαμπάνια CP-RTC ,56 0,02 Μαύρο CP-RTC ,46 0,02 Ζαχαρί CP-RTC ,46 0,02 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ CP-RTC ,55 0,02 Λευκό CP-RTC ,55 0,02 Αλουμίνιο CP-RTC ,57 0,02 Meteor CP-RTC ,57 0,02 Λευκό Soft Touch CP-RTC ,57 0,02 Μαύρο Soft Touch CP-RTC ,57 0,02 Pure ανοξείδωτο ατσάλι CP-RTC ,56 0,02 /57 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

67 Θερμοστάτης χώρου με ενσωματωμένο bus coupler και αισθητήρα CO 2, FM ΝΕΟ Νέα μονάδα θερμοστάτη για τον έλεγχο ψύξης/θέρμανσης δύο σταδίων, αερισμού και ενεργοποιητών fancoil με αισθητήρα CO 2, υγρασίας και ατμοσφαιρικής πίεσης. Διαθέσιμη λειτουργία Master/slave. Διαθέσιμο μέγιστο πλήθος 5 ψηφιακών εισόδων με δυνατότητα σύνδεσης εξωτερικών αισθητηρίων 0,-0 V και ΡΤ / / ,94 0,08 Θερμοστάτης χώρου με ενσωματωμένο bus coupler, FM ΝΕΟ Νέα μονάδα θερμοστάτη για τον έλεγχο ψύξης/θέρμανσης δύο σταδίων, αερισμού και ενεργοποιητών fancoil. Διαθέσιμη λειτουργία Master/slave. Διαθέσιμο μέγιστο πλήθος 5 ψηφιακών εισόδων με δυνατότητα σύνδεσης εξωτερικών αισθτηρίων 0,-0 V και ΡΤ / / ,07 0,08 Μετώπες θερμοστάτη ΝΕΟ Μετώπες για τους θερμοστάτες τύπου 609/28 και 609/8. Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ 609/ ,95 0,02 Λευκό 609/ ,95 0,02 Αλουμίνιο 609/ ,70 0,02 Meteor 609/ ,70 0,02 Λευκό Soft Touch 609/ ,70 0,02 Μαύρο Soft Touch 609/ ,70 0,02 Pure ανοξείδωτο ατσάλι 609/ ,0 0,02 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /58

68 ABB i-bus KNX Θέρμανση και ψύξη 624/0 628/28 Κατάλληλοι για προσαρμογείς Θερμοστάτης χώρου με οθόνη, χωνευτής γραμμής ΚΝX (bus couplers) 620/2- τοποθέτησης και 620/ Για θέρμανση Πλήκτρα ελέγχου για τη ρύθμιση της θερμοκρασίας και ψύξη (PI, PWM ή 2-σημείων). (αριστερά/δεξιά) και τη χειροκίνητη ενεργοποίηση/ Ελεγκτής σταθερής θερμοκρασίας για απενεργοποίηση του κυκλώματος ψύξης/θέρμανσης. εφαρμογές fan-coil (έως 5 ταχύτητες Δύο ελεύθερα προγραμματιζόμενα RGB LEDs σε κάθε ανεμιστήρα σε 2σωλήνιο ή 4σωλήνιο πλήκτρο. Οθόνη LCD για την εμφάνιση του τρόπου σύστημα) αλλά και για συμβατικά λειτουργίας, της θερμοκρασίας, του χρόνου και της συστήματα ψύξης/ θέρμανσης. ημερομηνίας. Με ταμπελάκι σήμανσης για τοποθέτηση Αυτόματος/χειροκίνητος έλεγχος συμβόλων λειτουργίας (περιλαμβάνονται στη συσκευασία ταχύτητας ανεμιστήρα. σύμβολα λειτουργιών). Θερμοστάτης χώρου με οθόνη και 2/4-fold διακόπτη ΝΕΟ Λειτουργία μπουτόν: διακόπτης on-off/dimming/έλεγχος ρολών/αποστολή value/σενάρια φωτισμού/λειτουργία ανεμιστήρα. Δύο ελεύθερα προγραμματιζόμενα RGB LEDs σε κάθε πλήκτρο. Οθόνη LCD για την εμφάνιση του τρόπου λειτουργίας, της θερμοκρασίας, του χρόνου και της ημερομηνίας. Με ταμπελάκι σήμανσης για τοποθέτηση συμβόλων λειτουργίας (περιλαμβάνονται στη συσκευασία σύμβολα λειτουργιών). 0 λογικές λειτουργίες (λογικές πύλες, αλληλουχία λειτουργιών κλπ.). Συσκ. Τύπος Κωδικός Τιμή Τύπος Κωδικός Τιμή ( ) ( ) Future linear Ιβουάρ 624/ ,46 628/ ,32 Αλουμίνιο 624/ ,97 628/ ,74 Λευκό 624/ ,75 628/ ,32 Λευκό Soft Touch 624/ ,97 628/ ,74 Μαύρο Soft Touch 624/ ,97 628/ ,74 Solo Savanne 624/ ,46 628/ ,32 Davos 624/ ,75 628/ ,32 Meteor 624/ ,97 628/ ,74 Carat Savanne/ιβουάρ 624/ ,46 628/ ,32 Davos/λευκό 624/ ,75 628/ ,32 Pure Stainless steel Ανοξείδωτο ατσάλι 624/ ,00 628/ ,5 Busch-axcent Davos/λευκό 624/ ,75 628/ ,32 /59 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

69 Χρονικός και λογικός έλεγχος Μονάδα λογικής, ράγας Μονάδα λογικής για την υλοποίηση έως και τριών λειτουργιών. Οι διαθέσιμες λειτουργίες είναι οι παρακάτω: λογικές πύλες, φίλτρα, χρονοκαθυστέρηση, multiplier, ανίχνευση κατωφλιού, συγκριτής θερμοκρασίας, toggle values, μετατροπή format, σενάρια, increment/ decrement values, λειτουργία κλιμακοστασίου. LM/S. 2 LM/S. GHQ630080R ,5 0, Μονάδα λογικών εφαρμογών, ράγας Η μονάδα λογικών εφαρμογών επιτρέπει την υλοποίηση πολύπλοκων λειτουργιών με τη χρήση ενός ETS plug-in χωρίς τη χρήση επιπλέον λογισμικού. Διατίθενται 50 λογικά στοιχεία, 50 λογικές πύλες, 30 μετρητές και 0 συγκριτές. ABL/S 2. 2 ABL/S 2. 2CDG0073R ,4 0,2 Μονάδα χρονικών εφαρμογών, ράγας Διατίθεται ετήσιο χρονοπρόγραμμα με 5 ημερήσια προγράμματα (800 switching events), ένα εβδομαδιαίο πρόγραμμα, και ειδική εφεδρεία για ειδικά χρονοπρογράμματα 00 ημερών. Επιπροσθέτως η μονάδα μπορεί να ελέγξει 300 σημεία σε 30 διαφορετικά macros. Οι επιλεγμένοι χρόνοι μπορούν να αλλαχθούν και με το λογισμικό PZM, χωρίς χρήση ETS. ABZ/S 2. 2 ABZ/S 2. 2CDG0072R ,52 0,2 Μονάδα λογικής, ράγας ΝΕΟ Παρέχει εκτεταμένες λειτουργίες λογικής. Ο editor λογικής έχει ενσωματωθεί στο ETS. Δυνατότητα πραγματοποίησης έως και λογικών πυλών με δοκιμαστική προσομοίωση (simulation). Απαιτεί 24 V DC βοηθητική τάση ή PoE εναλλακτικά. ABA/S.2. 2 ABA/S.2. 2CDG092R ,67 0,30 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /60

70 ABB i-bus KNX Χρονικός και λογικός έλεγχος Ράδιο χρονοδιακόπτης, 8-channel, ράγας Ο χρονοδιακόπτης χρησιμοποιείται για την ενημέρωση του bus με ώρα και ημερομηνία. Ο χρόνος μπορεί εναλλακτικά να ενημερώνεται από κεραία DCF ή GPS. Επιπροσθέτως η συσκευή μπορεί να χρησιμοποιηθεί για χρονοπρογραμματισμό. Διατίθενται 8 κανάλια και το κάθε κανάλι μπορεί να δεχτεί διαφορετικό ημερήσιο προγραμματισμό, ωριαίο, ή/και ετήσιο χρονοπρογραμματισμό. 3 FW/S CDG20039R ,26 Κεραία GPS Για χρήση με το χρονοδιακόπτη FW/S Η συσκευή λαμβάνει ενημέρωση για την ώρα και την ημερομηνία μέσω GPS. * Κ.Ε.: Κατόπιν ερώτησης FAG/A. 2CDG2004R00 Κ.Ε.* Κ.Ε.* /6 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

71 Οπτικοποίηση και ενδείξεις Μονάδα συγκέντρωσης σημάτων I/O, 32-fold, ράγας Για τη συγκέντρωση σημάτων από μπουτόν ή άλλες ενδείξεις (μέσω βοηθητικών επαφών) σε ένα κεντρικό σημείο/οθόνη. Διαθέτει 32 κανάλια που μπορούν να παραμετροποιηθούν σαν είσοδοι/έξοδοι μέσω του ETS. Απαιτείται εξωτερική τροφοδοσία 2 ή 24 V DC. UK/S UK/S CDG007R ,62 0,8 836/ Busch-ComfortTouch 9" Προγραμματιζόμενη IP/KNX οθόνη αφής που μπορεί να χρησιμοποιηθεί σαν μονάδα ελέγχου, ενημέρωσης ή μονάδα διαχείρισης audio/video για όλο το σπίτι. Διαθέτει γυάλινη επιφάνεια αφής capacitive και φινίρισμα από ανοξείδωτο ατσάλι στην κάτω πλευρά. Διαθέτει δυνατότητα τοποθέτησης κάμερας και αισθητήρα εγγύτητας (proximity) για αυτόματη ενεργοποίηση όταν ο χρήστης προσεγγίζει την οθόνη. Εύκολος έλεγχος και πλοήγηση στο μενού. Έλεγχος λειτουργιών: διακόπτης on-off, dimming, έλεγχος ρολών, RTR, σενάρια, έλεγχος Multimedia, τηλεχειρισμός. Ενημέρωση και διασκέδαση: τηλέφωνο IP, RSS reader, ενδοεπικοινωνία με εικόνα, , μετάδοση φωνής, ψηφιακό σημειωματάριο στην οθόνη, έλεγχος δεδομένων (κατανάλωση ισχύος, κλπ.). Έλεγχος εισόδου (εξώθυρας): συνεργάζεται με σύστημα ABB-Welcome. Ασφάλεια: επιτήρηση χώρου με IP κάμερες, συναγερμός, εξομοίωση παρουσίας. Οπτική απεικόνιση κάτοψης οικίας με φωτογραφίες δωματίων κλπ. 23 cm (9 ), οθόνη αφής 800x480 pixel. Έλεγχος με smartphone/tablet (ios /Android app). Λευκό γυαλί 836/ ,99 Μαύρο 836/ ,99 836/ Busch-ComfortTouch 2." Προγραμματιζόμενη IP/KNX οθόνη αφής που μπορεί να χρησιμοποιηθεί σαν μονάδα ελέγχου, ενημέρωσης ή μονάδα διαχείρισης audio/video για όλο το σπίτι. Διαθέτει γυάλινη επιφάνεια αφής capacitive και φινίρισμα από ανοξείδωτο ατσάλι στην κάτω πλευρά. Διαθέτει δυνατότητα τοποθέτησης κάμερας και αισθητήρα εγγύτητας (proximity) για αυτόματη ενεργοποίηση όταν ο χρήστης προσεγγίζει την οθόνη. Έυκολος έλεγχος και πλοήγηση στο μενού. Έλεγχος λειτουργιών: διακόπτης on-off, dimming, έλεγχος ρολών, RTR, σενάρια, έλεγχος Multimedia, τηλεχειρισμός. Ενημέρωση και διασκέδαση: τηλέφωνο IP, RSS reader, ενδοεπικοινωνία με εικόνα, , μετάδοση φωνής, ψηφιακό σημειωματάριο στην οθόνη, έλεγχος δεδομένων (κατανάλωση ισχύος, κλπ.). Έλεγχος εισόδου (εξώθυρας): συνεργάζεται με σύστημα ABB-Welcome. Ασφάλεια: επιτήρηση χώρου με IP κάμερες, συναγερμός, εξομοίωση παρουσίας. Οπτική απεικόνιση κάτοψης οικίας με φωτογραφίες δωματίων κλπ. 3 cm (2, ), οθόνη αφής 280x800 pixel. Έλεγχος με smartphone/tablet (ios /Android app). Λευκό γυαλί 836/ ,0 Μαύρο 836/ ,0 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /62

72 ABB i-bus KNX Οπτικοποίηση και ενδείξεις Μονάδα τροφοδοσίας ABB i-bus KNX Μονάδα τροφοδοσίας της οθόνης αφής Comfort-Touch 836/09- και 836/2-. Με ενσωματωμένο προσαρμοστή γραμμής KNX για τη σύνδεση σε κύκλωμα bus. Με ενσωματωμένη έξοδο audio (LineOut). 686/0 UP-500 Αριθμ. στοιχ. 686/0 UP ,80 Χωνευτό κουτί τοποθέτησης Για τη χωνευτή τοποθέτηση ή εγκατάσταση σε ψευδότοιχο της οθόνης αφής ComfortTouch 836/09-..., 836/2-... και SMARTtouch. 836/0 UP-500 Αριθμ. στοιχ. 836/0 UP ,35 636/00 C Οθόνη αφής SMARTtouch Η SMARTtouch (20 λειτουργίες) προσφέρει μια μοναδική εμπειρία αφής με έγχρωμη οθόνη. Στην οθόνη απεικονίζεται η κατάσταση των επαφών εξόδου, των μηνυμάτων σφάλματος, των μετρούμενων τιμών και επιτρέπουν τον έλεγχο φορτίων και τη ρύθμιση χρονοπρογράμματος και ενδείξεων σφάλματος. Διαθέτει ενσωματωμένο θερμοστάτη και ο προγραμματισμός γίνεται μέσω του bus ή κάρτας SD. Χωνευτή εγκατάσταση σε τοίχο ή ψευδότοιχο με το κουτί 636/UP. Αριθμ. στοιχ. SMARTtouch, colour (20 functions) 636/00 C ,32 Διακοσμητικό πλαίσιο οθόνης SMARTtouch Πλαίσιο οθόνης SMARTtouch με πραγματικό μεταλλικό φινίρισμα 636/00C xxx, 636/00CB xxx, 6936/00C xxx, 6936/00CB xxx. Αποχρώσεις: μαύρο γυαλί και λευκό γυαλί. Διαστάσεις (Υ x Π x Β): 84,6 x 28 x 9 mm. 636/5-500 Αριθμ. στοιχ. Πλαίσιο οθόνης μαύρο 636/ ,20 γυαλί, φινίρισμα χρώμιο Πλαίσιο οθόνης μαύρο 636/ ,72 γυαλί, φινίρισμα αλουμίνιο Πλαίσιο οθόνης λευκό σατέν, φινίρισμα αλουμίνιο 636/ ,72 /63 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

73 Χωνευτό κουτί τοποθέτησης Για τη χωνευτή τοποθέτηση ή εγκατάσταση σε ψευδότοιχο της οθόνης αφής SMARTtouch. Διαστάσεις (Υ x Π x Β): 63,5 x 99 x 60 mm. Βάθος εντοιχισμού: 60 mm. Αριθμ. Τύπος Κωδικός προμηθευτή Κωδικός 636/UP /UP ,88 IP-Gateway ΑΒΒ-Welcome ΝΕΟ Interface για τη μετατροπή των σημάτων πρωτοκόλλου SIP από το δισύρματο σύστημα ABB-Welcome σε πρωτόκολλο Ethernet για επικοινωνία με smartphones (ios και Android), καθώς και τις οθόνες αφής Comfort Touch 9" και 2" του συστήματος ABB i-bus KNX. Το IP-Gateway υποστηρίζει έως και 4 συνδρομητές (οποιουδήποτε συνδυασμού από τους παραπάνω). Υποστηρίζει σύνδεση μέσω του myabb-livingspace DynDNS server της ABB απλά δημιουργώντας λογαριασμό (username & password). Αριθμ. Τύπος Κωδικός προμηθευτή Κωδικός IP-Gateway για ABB-Welcome 0 Τιμή Βάρος στοιχ. 636/APP-500 Τιμή Βάρος στοιχ ,00 0,25 Μονάδα οπτικοποίησης, ράγας ΝΕΟ Ελεύθερα προγραμματιζόμενη πύλη IP-/KNX που μπορεί να χρησιμοποιηθεί σαν multi-room app για τον έλεγχο του συστήματος KNX. Κατάλληλοι για ios και Android. Εύκολη πλοήγηση και απεικόνιση των σελίδων παραμετροποίησης. Λειτουργίες αυτοματισμού: έλεγχος on/off, dimming, ρολά, RTC, σενάρια/διαδοχικές λειτουργίες, χρονοπρογράμματα, Philips Hue, Sonos. Δυνατότητα διασύνδεσης με IP κάμερες, push messages ή . Ενσωμάτωση με UPnP. Επικοινωνία μέσω KNXnet/IP tunnelling. Script editor για λειτουργίες λογικής. Έλεγχος από smartphones και tablets μέσω της εφαρμογής ControlTouch app (Apple ios / Google Android). Εξωτερική τροφοδοσία: 5-36 V DC (SELV). Δυνατότητα παραμετροποίησης της οπτικοποίησης από τον τελικό χρήστη σε smartphone, tablet ή smartwatch. Αριθμ. Τύπος Κωδικός προμηθευτή Κωδικός 2 Τιμή Βάρος στοιχ. 636/APP ,54 0,0 Δυνατότητες οπτικοποίησης των λειτουργιών KNX σε smartphone, tablet ή smartwatch ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABBOverview i-bus KNX 203 Κτιριακός 2CDCABB 500 αυτοματισμός 098 i-busc020 KNX /64

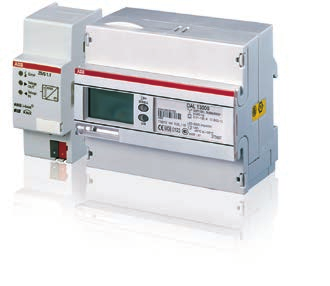

74 ABB i-bus KNX Μέτρηση και διαχείριση ενέργειας Το πρώτο και σημαντικότερο βήμα για τη μείωση του κόστους και την αύξηση της ενεργειακής αποδοτικότητας ενός κτιρίου, είναι η μέτρηση της ενέργειας που καταναλώνουμε. Αυτό μπορεί να γίνει με αρκετούς τρόπους μέσω KNX: Περίπτωση Information (KNX) Energie Μετρητές ενέργειας με ξεχωριστό στοιχείο επικοινωνίας KNX. Όλα τα μετρούμενα ηλεκτρικά χαρακτηριστικά μπορούν να αποθηκευτούν, να αναλυθούν και να αξιολογηθούν καθώς και να οπτικοποιηθούν σε οθόνες ή άλλα μέσα, για να ενημερώνονται συνεχώς οι χρήστες. Περίπτωση 2 Information (KNX) Energie + Ενεργοποιητές ενέργειας που μετρούν ένα πλήθος ηλεκτρικών χαρακτηριστικών, βάσει των οποίων μπορούν αυτόματα να ενεργοποιούν ή να απενεργοποιούν συγκεκριμένα φορτία. Οι ενεργοποιητές αυτοί μπορούν να επιτηρούν έως και τρία διαφορετικά κυκλώματα, να συλλέγουν δεδομένα και να παρέχουν όλη την πληροφορία μέσω KNX. + Ενδιάμεσος μετρητής ενέργειας Ηλεκτρική κατανάλωση (φορτίο) Μετρητής ενέργειας /65 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

75 Ενεργοποιητής ενέργειας, 3-fold, 6/20 AX, ράγας Καταγράφει την κατανάλωση ενέργειας (ενεργός ισχύς) τριών διαφορετικών ηλεκτρικών κυκλωμάτων. Επιπλέον μετράει το ρεύμα, την τάση, τον συντελεστή ισχύος κλπ. για κάθε κανάλι ξεχωριστά, με δυνατότητα διακοπής οποιασδήποτε εξόδου, εάν η μετρούμενη τιμή υπερβεί κάποιο προκαθορισμένο κατώφλι. Όλα τα μετρούμενα χαρακτηριστικά είναι διαθέσιμα σε μορφή δεδομένων μέσω του ΚΝΧ. SE/S fold 4 SE/S CDG036R ,52 0,3 Μονάδα επικοινωνίας KNX για μέτρηση ενέργειας, ράγας Καταγράφει την κατανάλωση ισχύος καθώς και αρκετών ηλεκτρικών χαρακτηριστικών ενός κυκλώματος (τάση, ρεύμα, συντελεστής ισχύος, κλπ.). Επικοινωνεί με τον μετρητή ενέργειας μέσω θύρας υπερύθρων στη δεξιά πλευρά της μονάδας. Είναι συμβατή με τις σειρές μετρητών ενέργειας DELTAplus, DELTAsingle, ODIN, σειρά Α. ZS/S. Β Μετρούμενα ηλεκτρικά χαρακτηριστικά (ανάλογα με τον τύπο του μετρητή ενέργειας): Μέτρηση ενέργειας Ενεργός ισχύς Άεργος ισχύς Ισχύς Ενεργός ισχύς Άεργος ισχύς Φαινομένη ισχύς Συντελεστής ισχύος Ταρίφες -4, ολική Ταρίφες -4, ολική L, L2, L3, ολική L, L2, L3, ολική L, L2, L3, ολική L, L2, L3, ολική Ηλεκτρικά χαρακτηριστικά Τάση L-N, L2-N, L3-N, L-L2, L2-L3, L-L3 Ρεύμα Φασική τάση Ρεύμα ανά φάση Συχνότητα Γενικά Λόγος Μ/Σ Διακοπή ισχύος Ταρίφες Πληροφορίες Επικοινωνίας L, L2, L3, N L, L2, L3, ολική L, L2, L3, ολικό Αναγνώριση CT-VT Αποστολή/Διαγραφή Ανάγνωση Αποστολή/ανάγνωση B / B KNX interface ZS/S. 2CDG0083R ,69 0,3 Α4 / Α42 Σειρές μετρητών ενέργειας B και A Μονοφασικοί μετρητές Τριφασικοί μετρητές B2 A4 A42 B23 B24 A43 A44 Σύνδεση Απευθείας Απευθείας Μέσω Μ/Σ Απευθείας Μέσω Μ/Σ Απευθείας Μέσω Μ/Σ Ονομαστική ένταση 65 A 80 A 5 A 65 A 5 A 80 A 6A Επικοινωνία IR, M-Bus, RS-485 IR, M-Bus, RS-485 IR, M-Bus, RS-485 IR, M-Bus, RS-485 IR, M-Bus, RS-485 IR, M-Bus, RS-485 IR, M-Bus, RS-485 Παρακαλούμε συμβουλευτείτε τον εν ισχύ τιμοκατάλογο ηλεκτρολογικού υλικού κεφάλαιο: Υλικά Εσωτερικών Εγκαταστάσεων-Διαχείριση ενέργειας/ενδιάμεσοι μετρητές ενέργειας, για περισσότερες πληροφορίες. Α43 / Α44 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /66

76 Μια μοναδική εμπειρία design και χρωμάτων /67 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

77 07 0 carat 02 pure stainless steel 03 solo / axcent 04 future 05 linear Busch-triton 06 Busch-priOn 07 Basic 55 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /68

78 ABB i-bus KNX Λειτουργίες 625/0 626/0 627/0 Διάφανο παράθυρο για τοποθέτηση Μπουτόν ελέγχου KNX με Μπουτόν ελέγχου KNX με Μπουτόν ελέγχου KNX με ετικέτας/συμβόλου (σύμβολα ενσωματωμένο bus coupler -fold ενσωματωμένο bus coupler 2-fold ενσωματωμένο bus coupler 4-fold λειτουργιών περιλαμβάνονται στη Με στοιχείο ελέγχου: πλήκτρα Με 2 στοιχεία ελέγχου: πλήκτρα Με 4 στοιχεία ελέγχου: πλήκτρα συσκευσία). αριστερά/δεξιά αριστερά/δεξιά αριστερά/δεξιά Ενδεικτικά: Δύο LED για κάθε πλήκτρο. Κλάση προστασίας: IP 20. Θερμοκρασία λειτουργίας: 5 C έως 45 C. Διαστάσεις: (Π x Υ): 63 x 63 mm Συσκ. Τύπος Κωδικός Τιμή Τύπος Κωδικός Τιμή Τύπος Κωδικός Τιμή ( ) ( ) ( ) Future linear Ιβουάρ 625/ ,04 626/ ,59 627/ ,67 Αλουμίνιο 625/ ,53 626/ ,23 627/ ,37 Λευκό 625/ ,04 626/ ,59 627/ ,67 Λευκό Soft Touch 625/ ,78 626/ ,20 627/ ,20 Μαύρο Soft Touch 625/ ,78 626/ ,20 627/ ,20 Solo Savanne 625/ ,04 626/ ,59 627/ ,67 Davos 625/ ,04 626/ ,59 627/ ,67 Meteor 625/ ,78 626/ ,20 627/ ,20 Carat Savanne/Ιβουάρ 625/ ,04 626/ ,59 627/ ,67 Davos/Λευκό 625/ ,04 626/ ,59 627/ ,67 Pure Stainless steel Ανοξείδωτο ατσάλι 625/ ,53 626/ ,23 627/ ,37 Busch-axcent Davos/Λευκό 625/ ,04 626/ ,59 627/ ,67 /69 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

79 625/02 626/02 627/02 Για BCU 620/ Διάφανο παράθυρο για τοποθέτηση ετικέτας ή συμβόλου. Ενδεικτικά LED Μπουτόν ελέγχου /2-fold Πολυλειτουργικό/Ενδεικτικά LED Με στοιχείο ελέγχου: πλήκτρα Μπουτόν ελέγχου 2/4-fold Πολυλειτουργικό/Ενδεικτικά LED Με 2 στοιχεία ελέγχου: πλήκτρα Μπουτόν ελέγχου 4/8-fold Πολυλειτουργικό/Ενδεικτικά LED Με 4 στοιχεία ελέγχου: πλήκτρα για οπτικοποίηση των λειτουργιών KNX. αριστερά/δεξιά αριστερά/δεξιά αριστερά/δεξιά Λειτουργίες μπουτόν: διακόπτης on-off/dimming/ρολά/αποστολή αναλογικών τιμών (values)/σενάρια κλπ. 0 κανάλια λογικής (σενάρια φωτισμού, διαδοχική ενεργοποίηση φορτίων, λογικές πύλες κλπ.). Κλάση προστασίας: IP 20. Θερμοκρασία λειτουργίας: 5 C έως 45 C. Διαστάσεις: (Π x Υ): 63 x 63 mm Συσκ. Τύπος Κωδικός Τιμή Τύπος Κωδικός Τιμή Τύπος Κωδικός Τιμή ( ) ( ) ( ) Future linear Ιβουάρ 625/ ,46 626/ ,89 627/ ,25 Αλουμίνιο 625/ ,8 626/ ,44 627/ ,06 Λευκό 625/ ,46 626/ ,89 627/ ,25 Λευκό Soft Touch 625/ ,8 626/ ,44 627/ ,06 Μαύρο Soft Touch 625/ ,8 626/ ,44 627/ ,06 Solo Savanne 625/ ,46 626/ ,89 627/ ,25 Davos 625/ ,46 626/ ,89 627/ ,25 Meteor 625/ ,8 626/ ,44 627/ ,06 Carat Savanne/Ιβουάρ 625/ ,46 626/ ,89 627/ ,25 Davos/Λευκό 625/ ,46 626/ ,89 627/ ,25 Pure Stainless steel Ανοξείδωτο ατσάλι 625/ ,8 626/ ,44 627/ ,06 Busch-axcent Davos/Λευκό 625/ ,46 626/ ,89 627/ ,25 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /70

80 ABB i-bus KNX Λειτουργίες Bus Coupler, μηχανισμός χωνευτής τοποθέτησης (FM) Μηχανισμός χωνευτής τοποθέτησης για ABB-priOn (6346/0-0x ) και για πολυλειτουργικά μπουτόν KNX: 622/0x-xxx, 624/0x-xxx, 625/0x-xxx, 626/0x-xxx, 627/0x-xxx, 628/0x-xxx και 629/0x-xxx. 620/ / ,00 629/0 Μπουτόν ελέγχου, 3/6-fold, πολυλειτουργικό, με δέκτη IR, χωνευτής τοποθέτησης (FM) κατάλληλα για bus coupler KNX 620/ Με ενδωματωμένο δέκτη υπερύθρων για ασύρματο χειριστήριο IR ή /602-. Λειτουργίες μπουτόν ελέγχου: διακόπτης on-off/dimming/ρολά/αποστολη αναλογικών τιμών/σενάρια φωτισμού/διαδοχική ενεργοποίηση φορτίων. Η ενεργοποίηση των παραπάνω λειτουργιών γίνεται πατώντας τα πλήκτρα αριστερά/δεξιά. Δύο ανεξάρτητα προγραμματιζόμενα RGB LED σε κάθε πλήκτρο. Οπτική ένδειξη λειτουργίας (κόκκινο/πράσινο/off). Θέση για ετικέτα ή σύμβολο. Αριθμ. στοιχ. Future linear Ιβουάρ 629/ ,89 Αλουμίνιο 629/ ,8 Λευκό 629/ ,89 Λευκό Soft Touch 629/ ,8 Μαύρο Soft Touch 629/ ,8 Solo Savanne 629/ ,89 Davos 629/ ,89 Meteor 629/ ,8 Carat Savanne/ιβουάρ 629/ ,89 Davos/Λευκό 629/ ,89 Pure Stainless steel Ανοξείδωτο ατσάλι 629/ ,8 Busch-axcent Davos/Λευκό 629/ ,89 Bus Coupler /2 πλήκτρων, μηχανισμός χωνευτής τοποθέτησης ΝΕΟ Μηχανισμός χωνευτής τοποθέτησης /2 πλήκτρων συμβατών με τη σειρά διακοπτών basic55. Συνδυάζεται με μονά πλήκτρα και υποστηρίζει τον χρωματικό κώδικα λειτουργιών του KNX της ABB: κίτρινο-φωτισμός, μπλε=ρολά, πορτοκαλί=rtc, κόκκινο=σενάρια και λευκό=κενό ή τον κλασικό χρωματισμό κόκκινο/πράσινο. 608/ / ,48 0,06 /7 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

81 Μετώπες Bus Coupler /2 πλήκτρων, 608/ ΝΕΟ Αριθμ. στοιχ. SR--84 SRL--84 SRB--84 Πλήκτρο θέσης, απλό (χωρίς σύμβολο) Basic55 Ιβουάρ SR ,66 0,02 Λευκό SR ,66 0,02 Σαμπάνια SR ,85 0,02 Μαύρο SR ,58 0,02 Ζαχαρί SR ,58 0,02 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SR ,44 0,02 Λευκό SR ,44 0,02 Αλουμίνιο SR ,67 0,02 Meteor SR ,67 0,02 Λευκό Soft Touch SR ,67 0,02 Μαύρο Soft Touch SR ,67 0,02 Pure ανοξείδωτο ατσάλι SR ,85 0,02 Πλήκτρο θέσης, με σύμβολο ''Φως'' Basic55 Ιβουάρ SRL ,88 0,02 Λευκό SRL ,88 0,02 Σαμπάνια SRL ,78 0,02 Μαύρο SRL ,0 0,02 Ζαχαρί SRL ,0 0,02 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRL ,96 0,02 Λευκό SRL ,96 0,02 Αλουμίνιο SRL ,9 0,02 Meteor SRL ,9 0,02 Λευκό Soft Touch SRL ,9 0,02 Μαύρο Soft Touch SRL ,9 0,02 Pure ανοξείδωτο ατσάλι SRL ,78 0,02 Πλήκτρο θέσης, με σύμβολο ''Ρολά επάνω-κάτω'' Basic55 Ιβουάρ SRB ,88 0,02 Λευκό SRB ,88 0,02 Σαμπάνια SRB ,78 0,02 Μαύρο SRB ,0 0,02 Ζαχαρί SRB ,0 0,02 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRB ,96 0,02 Λευκό SRB ,96 0,02 Αλουμίνιο SRB ,9 0,02 Meteor SRB ,9 0,02 Λευκό Soft Touch SRB ,9 0,02 Μαύρο Soft Touch SRB ,9 0,02 Pure ανοξείδωτο ατσάλι SRB ,78 0,02 Πλήκτρο θέσης, με σύμβολο ''Σενάριο'' Basic55 Ιβουάρ SRS ,88 0,02 Λευκό SRS ,88 0,02 Σαμπάνια SRS ,78 0,02 Μαύρο SRS ,0 0,02 Ζαχαρί SRS ,0 0,02 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /72

82 ABB i-bus KNX Λειτουργίες Αριθμ. στοιχ. SRS--84 SRD--84 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRS ,96 0,02 Λευκό SRS ,96 0,02 Αλουμίνιο SRS ,9 0,02 Meteor SRS ,9 0,02 Λευκό Soft Touch SRS ,9 0,02 Μαύρο Soft Touch SRS ,9 0,02 Pure ανοξείδωτο ατσάλι SRS ,78 0,02 Πλήκτρο θέσης, με σύμβολο ''Dimmer'' Basic55 Ιβουάρ SRD ,88 0,02 Λευκό SRD ,88 0,02 Σαμπάνια SRD ,78 0,02 Μαύρο SRD ,0 0,02 Ζαχαρί SRD ,0 0,02 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRD ,96 0,02 Λευκό SRD ,96 0,02 Αλουμίνιο SRD ,9 0,02 Meteor SRD ,9 0,02 Λευκό Soft Touch SRD ,9 0,02 Μαύρο Soft Touch SRD ,9 0,02 Pure ανοξείδωτο ατσάλι SRD ,78 0,02 Bus Coupler 2/4 πλήκτρων, μηχανισμός χωνευτής τοποθέτησης ΝΕΟ Μηχανισμός χωνευτής τοποθέτησης 2/4 πλήκτρων συμβατών με τη σειρά διακοπτών basic55. Συνδυάζεται με μονά πλήκτρα και υποστηρίζει τον χρωματικό κώδικα λειτουργιών του KNX της ABB: κίτρινο-φωτισμός, μπλε=ρολά, πορτοκαλί=rtc, κόκκινο=σενάρια και λευκό=κενό ή τον κλασικό χρωματισμό κόκκινο/πράσινο. 608/ / ,50 0,06 Μετώπες Bus Coupler 2/4 πλήκτρων, 608/ ΝΕΟ Αριθμ. στοιχ. SR-2-84 Πλήκτρο /2θέσης, απλό (χωρίς σύμβολο), αριστερό/δεξί Basic55 Ιβουάρ SR ,42 0,0 Λευκό SR ,42 0,0 Σαμπάνια SR ,20 0,0 Μαύρο SR ,27 0,0 Ζαχαρί SR ,27 0,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SR ,32 0,0 Λευκό SR ,32 0,0 Αλουμίνιο SR ,38 0,0 Meteor SR ,38 0,0 Λευκό Soft Touch SR ,38 0,0 /73 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

83 Αριθμ. στοιχ. SRL-2-L-84 SRL-2-R-84 SRB-2-84 Μαύρο Soft Touch SR ,38 0,0 Pure ανοξείδωτο ατσάλι SR ,20 0,0 Πλήκτρο /2θέσης, με σύμβολο ''Φως'', αριστερό Basic55 Ιβουάρ SRL-2-L ,73 0,0 Λευκό SRL-2-L ,73 0,0 Σαμπάνια SRL-2-L ,57 0,0 Μαύρο SRL-2-L ,9 0,0 Ζαχαρί SRL-2-L ,9 0,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRL-2-L ,6 0,0 Λευκό SRL-2-L ,6 0,0 Αλουμίνιο SRL-2-L ,63 0,0 Meteor SRL-2-L ,63 0,0 Λευκό Soft Touch SRL-2-L ,63 0,0 Μαύρο Soft Touch SRL-2-L ,63 0,0 Pure ανοξείδωτο ατσάλι SRL-2-L ,57 0,0 Πλήκτρο /2θέσης, με σύμβολο ''Φως'', δεξί Basic55 Ιβουάρ SRL-2-R ,73 0,0 Λευκό SRL-2-R ,73 0,0 Σαμπάνια SRL-2-R ,57 0,0 Μαύρο SRL-2-R ,9 0,0 Ζαχαρί SRL-2-R ,9 0,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRL-2-R ,4 0,0 Λευκό SRL-2-R ,6 0,0 Αλουμίνιο SRL-2-R ,63 0,0 Meteor SRL-2-R ,63 0,0 Λευκό Soft Touch SRL-2-R ,63 0,0 Μαύρο Soft Touch SRL-2-R ,63 0,0 Pure ανοξείδωτο ατσάλι SRL-2-R ,57 0,0 Πλήκτρο /2θέσης, με σύμβολο ''Ρολά επάνω-κάτω'', αριστερό/δεξί Basic55 Ιβουάρ SRB ,73 0,0 Λευκό SRB ,73 0,0 Σαμπάνια SRB ,57 0,0 Μαύρο SRB ,9 0,0 Ζαχαρί SRB ,9 0,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRB ,6 0,0 Λευκό SRB ,6 0,0 Αλουμίνιο SRB ,63 0,0 Meteor SRB ,63 0,0 Λευκό Soft Touch SRB ,63 0,0 Μαύρο Soft Touch SRB ,63 0,0 Pure ανοξείδωτο ατσάλι SRB ,57 0,0 Πλήκτρο /2θέσης, με σύμβολο ''Σενάριο'', αριστερό Basic55 Ιβουάρ SRS-2-L ,73 0,0 Λευκό SRS-2-L ,73 0,0 Σαμπάνια SRS-2-L ,57 0,0 Μαύρο SRS-2-L ,9 0,0 Ζαχαρί SRS-2-L ,9 0,0 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /74

84 ABB i-bus KNX Λειτουργίες Αριθμ. στοιχ. SRS-2-L-84 SRS-2-R-84 SRD-2-L-84 SRD-2-R-84 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRS-2-L ,6 0,0 Λευκό SRS-2-L ,6 0,0 Αλουμίνιο SRS-2-L ,63 0,0 Meteor SRS-2-L ,63 0,0 Λευκό Soft Touch SRS-2-L ,63 0,0 Μαύρο Soft Touch SRS-2-L ,63 0,0 Pure ανοξείδωτο ατσάλι SRS-2-L ,57 0,0 Πλήκτρο /2θέσης, με σύμβολο ''Σενάριο'', δεξί Basic55 Ιβουάρ SRS-2-R ,73 0,0 Λευκό SRS-2-R ,73 0,0 Σαμπάνια SRS-2-R ,57 0,0 Μαύρο SRS-2-R ,9 0,0 Ζαχαρί SRS-2-R ,9 0,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRS-2-R ,6 0,0 Λευκό SRS-2-R ,6 0,0 Αλουμίνιο SRS-2-R ,63 0,0 Meteor SRS-2-R ,63 0,0 Λευκό Soft Touch SRS-2-R ,63 0,0 Μαύρο Soft Touch SRS-2-R ,63 0,0 Pure ανοξείδωτο ατσάλι SRS-2-R ,57 0,0 Πλήκτρο /2θέσης, με σύμβολο ''Dimmer'', αριστερό Basic55 Ιβουάρ SRD-2-L ,73 0,0 Λευκό SRD-2-L ,73 0,0 Σαμπάνια SRD-2-L ,57 0,0 Μαύρο SRD-2-L ,9 0,0 Ζαχαρί SRD-2-L ,9 0,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRD-2-L ,6 0,0 Λευκό SRD-2-L ,6 0,0 Αλουμίνιο SRD-2-L ,63 0,0 Meteor SRD-2-L ,63 0,0 Λευκό Soft Touch SRD-2-L ,63 0,0 Μαύρο Soft Touch SRD-2-L ,63 0,0 Pure ανοξείδωτο ατσάλι SRD-2-L ,57 0,0 Πλήκτρο /2θέσης, με σύμβολο ''Dimmer'', δεξί Basic55 Ιβουάρ SRD-2-R ,73 0,0 Λευκό SRD-2-R ,73 0,0 Σαμπάνια SRD-2-R ,57 0,0 Μαύρο SRD-2-R ,9 0,0 Ζαχαρί SRD-2-R ,9 0,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRD-2-R ,6 0,0 Λευκό SRD-2-R ,6 0,0 Αλουμίνιο SRD-2-R ,63 0,0 Meteor SRD-2-R ,63 0,0 Λευκό Soft Touch SRD-2-R ,63 0,0 Μαύρο Soft Touch SRD-2-R ,63 0,0 Pure ανοξείδωτο ατσάλι SRD-2-R ,57 0,0 /75 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

85 Πλαίσια Πλαίσια, future linear Κατάλληλα για κατακόρυφη ή οριζόντια τοποθέτηση. Αριθμ. στοιχ K -θέσης, ιβουάρ 72-82K Κ.Ε.* -θέσης, αλουμίνιο 72-83K Κ.Ε.* -θέσης, λευκό 72-84K Κ.Ε.* -θέσης, λευκό Soft Touch K Κ.Ε.* -θέσης, μαύρο Soft Touch K Κ.Ε.* 2-θέσεων, ιβουάρ K Κ.Ε.* 2-θέσεων, αλουμίνιο K Κ.Ε.* 2-θέσεων, λευκό K Κ.Ε.* 2-θέσεων, λευκό Soft Touch K Κ.Ε.* 2-θέσεων, μαύρο Soft Touch K Κ.Ε.* 3-θέσεων, ιβουάρ K Κ.Ε.* 3-θέσεων, αλουμίνιο K Κ.Ε.* 3-θέσεων, λευκό K Κ.Ε.* 3-θέσεων, λευκό Soft Touch K Κ.Ε.* 3-θέσεων, μαύρο Soft Touch K Κ.Ε.* 4-θέσεων, ιβουάρ K Κ.Ε.* 4-θέσεων, αλουμίνιο K Κ.Ε.* 4-θέσεων, λευκό K Κ.Ε.* 4-θέσεων, λευκό Soft Touch K Κ.Ε.* 4-θέσεων, μαύρο Soft Touch K Κ.Ε.* 5-θέσεων, ιβουάρ K Κ.Ε.* 5-θέσεων, αλουμίνιο K Κ.Ε.* 5-θέσεων, λευκό K Κ.Ε.* 5-θέσεων, λευκό Soft Touch K Κ.Ε.* 5-θέσεων, μαύρο Soft Touch K Κ.Ε.* Πλαίσια, solo Κατάλληλα για κατακόρυφη ή οριζόντια τοποθέτηση. Αριθμ. στοιχ θέσης, χρώμιο ματ Κ.Ε.* -θέσης, χρώμιο glossy 72-80G Κ.Ε.* -θέσης, λευκό/husky Κ.Ε.* 2-θέσεων, χρώμιο ματ Κ.Ε.* 2-θέσεων, χρώμιο glossy G Κ.Ε.* 2-θέσεων, λευκό/husky Κ.Ε.* 3-θέσεων, χρώμιο ματ Κ.Ε.* 3-θέσεων, χρώμιο glossy G Κ.Ε.* 3-θέσεων, λευκό/husky Κ.Ε.* 4-θέσεων, χρώμιο ματ Κ.Ε.* 4-θέσεων, χρώμιο glossy G Κ.Ε.* 4-θέσεων, λευκό/husky Κ.Ε.* 5-θέσεων, χρώμιο ματ Κ.Ε.* 5-θέσεων, χρώμιο glossy G Κ.Ε.* 5-θέσεων, λευκό/husky Κ.Ε.* * Κ.Ε. Για τις τιμές των πλαισίων παρακαλούμε ανατρέξτε στους εν ισχύ τιμοκαταλόγους διακοπτών φωτισμού της ΑΒΒ Α.Ε. ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /76

86 ABB i-bus KNX Πλαίσια Πλαίσια, pure ανοξείδωτο ατσάλι (anti-fingerprint) Κατάλληλα για κατακόρυφη ή οριζόντια τοποθέτηση. Anti-fingerprint (δεν παραμένουν αποτυπώματα επάνω στο διακόπτη). Αριθμ. στοιχ K -θέσης, ατσάλι K Κ.Ε.* 2-θέσεων, ατσάλι K Κ.Ε.* 3-θέσεων, ατσάλι K Κ.Ε.* 4-θέσεων, ατσάλι K Κ.Ε.* 5-θέσεων, ατσάλι K Κ.Ε.* Πλαίσια, carat Κατάλληλα για κατακόρυφη ή οριζόντια τοποθέτηση. Αριθμ. στοιχ θέσης, γυαλί λευκό Κ.Ε.* -θέσης, ορείχαλκος Κ.Ε.* -θέσης, χρυσό Κ.Ε.* -θέσης, γυαλί μαύρο Κ.Ε.* -θέσης, χρώμιο Κ.Ε.* -θέσης, inox ατσάλι Κ.Ε.* 2-θέσεων, γυαλί λευκό Κ.Ε.* 2-θέσεων, ορείχαλκος Κ.Ε.* 2-θέσεων, χρυσό οριζόντιο Κ.Ε.* 2-θέσεων, γυαλί μαύρο Κ.Ε.* 2-θέσεων, χρώμιο οριζόντιο Κ.Ε.* 2-θέσεων, inox ατσάλι Κ.Ε.* 3-θέσεων, γυαλί λευκό Κ.Ε.* 3-θέσεων, ορείχαλκος Κ.Ε.* 3-θέσεων, χρυσό οριζόντιο Κ.Ε.* 3-θέσεων, γυαλί μαύρο Κ.Ε.* 3-θέσεων, χρώμιο οριζόντιο Κ.Ε.* 3-θέσεων, inox ατσάλι Κ.Ε.* 4-θέσεων, γυαλί λευκό Κ.Ε.* 4-θέσεων, ορείχαλκος Κ.Ε.* 4-θέσεων, χρυσό οριζόντιο Κ.Ε.* 4-θέσεων, γυαλί μαύρο Κ.Ε.* 4-θέσεων, χρώμιο οριζόντιο Κ.Ε.* 4-θέσεων, inox ατσάλι Κ.Ε.* Πλαίσια, axcent Κατάλληλα για κατακόρυφη ή οριζόντια τοποθέτηση. Αριθμ. στοιχ fold, μαύρο Κ.Ε.* -fold, λευκό Κ.Ε.* -fold, κίτρινο Κ.Ε.* -fold, πράσινο Κ.Ε.* -fold, κόκκινο Κ.Ε.* -fold, μπλε Κ.Ε.* /77 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

87 Αριθμ. στοιχ. -fold, γυαλί λευκό Κ.Ε.* -fold, γκρι Κ.Ε.* -fold, μαύρο trendline Κ.Ε.* -fold, ζαχαρί Κ.Ε.* -fold, τερακότα Κ.Ε.* -fold, μπεζ Κ.Ε.* 2-fold, μαύρο Κ.Ε.* 2-fold, λευκό Κ.Ε.* 2-fold, κίτρινο Κ.Ε.* 2-fold, πράσινο Κ.Ε.* 2-fold, κόκκινο Κ.Ε.* 2-fold, μπλε Κ.Ε.* 2-fold, γυαλί λευκό Κ.Ε.* 2-fold, γκρι Κ.Ε.* 2-fold, μαύρο trendline Κ.Ε.* 2-fold, ζαχαρί Κ.Ε.* 2-fold, τερακότα Κ.Ε.* 2-fold, μπεζ Κ.Ε.* 3-fold, μαύρο Κ.Ε.* 3-fold, λευκό Κ.Ε.* 3-fold, κίτρινο Κ.Ε.* 3-fold, πράσινο Κ.Ε.* 3-fold, κόκκινο Κ.Ε.* 3-fold, μπλε Κ.Ε.* 3-fold, γυαλί λευκό Κ.Ε.* 3-fold, γκρι Κ.Ε.* 3-fold, μαύρο trendline Κ.Ε.* 3-fold, ζαχαρί Κ.Ε.* 3-fold, τερακότα Κ.Ε.* 3-fold, μπεζ Κ.Ε.* 4-fold, μαύρο Κ.Ε.* 4-fold, λευκό Κ.Ε.* 4-fold, κίτρινο Κ.Ε.* 4-fold, πράσινο Κ.Ε.* 4-fold, κόκκινο Κ.Ε.* 4-fold, μπλε Κ.Ε.* 4-fold, γυαλί λευκό Κ.Ε.* 4-fold, γκρι Κ.Ε.* 4-fold, μαύρο trendline Κ.Ε.* 4-fold, ζαχαρί Κ.Ε.* 4-fold, τερακότα Κ.Ε.* 4-fold, μπεζ Κ.Ε.* 5-fold, μαύρο Κ.Ε.* 5-fold, λευκό Κ.Ε.* 5-fold, κίτρινο Κ.Ε.* 5-fold, πράσινο Κ.Ε.* 5-fold, κόκκινο Κ.Ε.* 5-fold, μπλε Κ.Ε.* 5-fold, γυαλί λευκό Κ.Ε.* 5-fold, γκρι Κ.Ε.* 5-fold, μαύρο trendline Κ.Ε.* 5-fold, ζαχαρί Κ.Ε.* 5-fold, τερακότα Κ.Ε.* 5-fold, μπεζ Κ.Ε.* * Κ.Ε. Για τις τιμές των πλαισίων παρακαλούμε ανατρέξτε στους εν ισχύ τιμοκαταλόγους διακοπτών φωτισμού της ΑΒΒ Α.Ε. ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /78

88 Συμβατικές σειρές διακοπτών φωτισμού Ένα κομμάτι από το σπίτι των ονείρων μας basic55 Baseline Πλαίσιο/Μετώπη Λευκό, Δακτυλίδι Λευκό Πλαίσιο/Μετώπη Λευκό, Δακτυλίδι Γκρι Πλαίσιο/Μετώπη Λευκό, Δακτυλίδι Μπλε Πλαίσιο/Μετώπη Λευκό, Δακτυλίδι Σομόν Πλαίσιο/Μετώπη Λευκό, Δακτυλίδι Κίτρινο Πλαίσιο/Μετώπη Λευκό, Δακτυλίδι Πορτοκαλί Πλαίσιο/Μετώπη Λευκό, Δακτυλίδι Φωσφορίζον Πλαίσιο/Μετώπη Ιβουάρ, Δακτυλίδι Ιβουάρ Δακτυλίδια basic55 Trendline Πλαίσιο/Δακτυλίδι Zαχαρί, Μετώπη Zαχαρί Πλαίσιο/Δακτυλίδι Μαύρο, Μετώπη Zαχαρί Πλαίσιο/Δακτυλίδι Μπεζ, Μετώπη Zαχαρί Πλαίσιο/Δακτυλίδι Γκρι, Μετώπη Zαχαρί Πλαίσιο/Δακτυλίδι Θαλασσί, Μετώπη Zαχαρί Πλαίσιο/Δακτυλίδι Τερακότα, Μετώπη Zαχαρί Πλαίσιο/Δακτυλίδι Σαμπάνια, Μετώπη Σαμπάνια Πλαίσιο/Δακτυλίδι Zαχαρί, Μετώπη Μαύρο Πλαίσιο/Δακτυλίδι Μαύρο, Μετώπη Μαύρο Πλαίσιο/Δακτυλίδι Μπεζ, Μετώπη Μαύρο Πλαίσιο/Δακτυλίδι Γκρι, Μετώπη Μαύρο Πλαίσιο/Δακτυλίδι Θαλασσί, Μετώπη Μαύρο Πλαίσιο/Δακτυλίδι Τερακότα, Μετώπη Μαύρο future Πλαίσιο/Μετώπη, Soft Touch Λευκό Πλαίσιο/Μετώπη, Soft Touch Μαύρο Πλαίσιο/Μετώπη, Λευκό Πλαίσιο/Μετώπη, Ιβουάρ Πλαίσιο/Μετώπη, Αλουμίνιο solo Πλαίσιο Χρώμιο, Μετώπη Davos Πλαίσιο Χρώμιο, Μετώπη Savanne Πλαίσιο Husky, Μετώπη Λευκή Πλαίσιο Χρώμιο Glossy, Μετώπη Meteor Πλαίσιο Χρώμιο Glossy, Μετώπη Sahara alpha Δύο διαφορετικά σχέδια πλαισίων διαθέσιμα σε όλα τα χρώματα της σειράς Alpha. Πλαίσιο/Μετώπη, Λευκό Πλαίσιο/Μετώπη, Ιβουάρ Πλαίσιο/Μετώπη, Παλλάδιο Πλαίσιο/Μετώπη, Τιτάνιο Πλαίσιο/Μετώπη, Πλατίνα Πλαίσιο/Μετώπη, Πλατίνα /79 Κτιριακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB i-bus i-bus KNX KNXSmart Home and Intelligent Building Control Product Range Overview 203

89 axcent - Για τους πιο πιστούς και αφοσιωμένους φιλάθλους Πλαίσιο/Μετώπη, Λευκό Πλαίσιο Μαύρο, Μετώπη Λευκό Πλαίσιο Πράσινο, Μετώπη Λευκό Πλαίσιο Κόκκινο, Μετώπη Λευκό Πλαίσιο Κίτρινο, Μετώπη Μαύρο Soft Touch Πλαίσιο Μπλε, Μετώπη Λευκό axcent Trendline Πλαίσιο/Μετώπη, Ζαχαρί Πλαίσιο Μαύρο, Μετώπη Ζαχαρί Πλαίσιο Μπεζ, Μετώπη Ζαχαρί Πλαίσιο Γκρι, Μετώπη Ζαχαρί Πλαίσιο Τερακότα, Μετώπη Ζαχαρί impuls Πλαίσιο/Μετώπη, Soft Touch Λευκό Πλαίσιο/Μετώπη, Soft Touch Μαύρο Πλαίσιο/Μετώπη, Λευκό Glossy Πλαίσιο/Μετώπη, Ιβουάρ Glossy Πλαίσιο/Μετώπη, Σαμπάνια Πλαίσιο Χρώμιο, Μετώπη Λευκό Glossy Πλαίσιο Χρυσό, Μετώπη Ιβουάρ Glossy carat Πλαίσιο Γυαλί Λευκό, Μετώπη Λευκό Πλαίσιο Γυαλί Μαύρο, Μετώπη Λευκό Πλαίσιο Ορείχαλκος, Μετώπη Ιβουάρ Πλαίσιο Ατσάλι (Inox), Μετώπη Μαύρο Soft Touch Πλαίσιο Χρυσό 24Κ, Μετώπη Ιβουάρ Πλαίσιο Χρώμιο Glossy, Μετώπη Λευκό pure καθαρό ατσάλι Πλαίσιο/Mετώπη, Ατσάλι Πρίζα σούκο με ενσωματωμένη θύρα USB για φόρτιση συσκευών Φορτιστής micro-usb με ενσωματωμένο καλώδιο ABB i-dock Station και Ψηφιακό ραδιόφωνο με ηχείο (Φόρτιση και αναπαραγωγή μουσικής) Dimmer αφής (touch) ή διακόπτης ρολών με δέκτη υπερύθρων IR Τα πλαίσια και οι μετώπες των διακοπτών των σειρών Future, Solo, Axcent, Carat και Pure μπορούν να συνδυαστούν μεταξύ τους. ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB Overview i-bus KNX 203 Κτιριακός 2CDC ABB 500 αυτοματισμός 098 i-bus C020 KNX /80

90 Υπηρεσίες και προϊόντα για ενεργειακή διαχείριση που δίνουν προστιθέμενη αξία στο ξενοδοχείο του αύριο, σήμερα! 2 Κάντε σήμερα check-in στο ξενοδοχείο του μέλλοντος Η ABB, εταιρεία ηγέτης σε συστήματα αυτοματισμού και ενέργειας με παρουσία σε περισσότερες από 00 χώρες, προσφέρει ένα ολοκληρωμένο σύνολο λύσεων για κάθε σύγχρονο ξενοδοχείο. Με εμπειρία πολλών ετών σε ξενοδοχειακές εφαρμογές, η ABB μπορεί να προσφέρει τον πιο ολοκληρωμένο κατάλογο λύσεων που θα αυξήσει την ενεργειακή αποδοτικότητα του ξενοδοχείου σας εξοικονομώντας πολύτιμους πόρους και μειώνοντας δραστικά το χρόνο απόσβεσης της επένδυσής σας. Από τα δωμάτια του ξενοδοχείου, το μηχανοστάσιο ή τη διασύνδεση του ξενοδοχείου με τον πάροχο ηλεκτρικής ενέργειας οι λύσεις της ABB θα αυξήσουν την ενεργειακή αποδοτικότητα των ηλεκτρομηχανολογικών σας εγκαταστάσεων αυξάνοντας την απόδοση της επιχείρησής σας καθώς και την προστιθέμενη αξία που θα προσφέρετε στους επισκέπτες σας. Τα επίπεδα ποιότητας και άνεσης που μπορούν να επιτευχθούν με τα συστήματα αυτοματισμού της ABB, θα σας διαφοροποιήσουν σημαντικά από οποιαδήποτε άλλη εμπειρία διαμονής είχαν οι πελάτες σας μέχρι σήμερα. Δωμάτια Ξενοδοχείων Ολοκληρωμένο σύστημα πρόσβασης στα δωμάτια (Access Control) και ενεργειακή διαχείριση και αυτοματισμός των καταναλώσεων του δωματίου μέσω συσκευών με πρωτόκολλο KNX. Συστήματα Κλιματισμού και Ζεστού νερού χρήσης Η ABB στην Ελλάδα αντιπροσωπεύει τους μεγαλύτερους οίκους κατασκευής συστημάτων κλιματισμού όπως η Hitachi για αντλίες θερμότητας αέρος νερού (Yutaki), πολυδιαιρούμενα πολυζωνικά συστήματα VRV, ημικεντρικά και κεντρικά συστήματα κλιματισμού (Utopia & Set Free) αλλά και το το καινοτόμο υβριδικό ηλιοθερμικό σύστημα παραγωγής ΖΝΧ (έως και 65 o C) με την χρήση ηλιακών συλλεκτών και αερόψυκτων αντλιών θερμότητας. Διαχείριση ενέργειας Πίνακες χαμηλής τάσης με αυτόματους διακόπτες ισχύος Emax 2 για ολοκληρωμένη διαχείριση της ηλεκτρικής ενέργειας. Μετασχηματιστές ισχύος ελαίου ή ξηρού τύπου πολύ υψηλής ενεργειακής αποδοτικότητας και εξειδικευμένος εξοπλισμός σύνδεσης με το δίκτυο μέσης τάσης διαθέσιμος από πιστοποιημένο δίκτυο Licensed συνεργατών. 2/ Έλεγχος 2CDC 500 πρόσβασης 098 C020 για ABB δωμάτια i-bus ξενοδοχείων KNX Smart Home Access and Control Intelligent Building Control Product Range Overview 203

91 ABB i-bus KNX Smart Home and Intelligent Building Access Control Control Product Έλεγχος Range Overview πρόσβασης 203 για δωμάτια 2CDC ABB 500 ξενοδοχείων 098 i-bus C020 KNX 2/2 2

92 Αυτοματισμός σημαίνει ενοποίηση Ολοκλήρωση των λειτουργιών σε ένα κοινό σύστημα με κοινό έλεγχο 2 Το σύστημα ΑΒΒ i-bus KNX αποτελεί τη βάση για τον ολοκληρωμένο έλεγχο κάθε σύγχρονης εγκατάστασης. Σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 5232, με τη χρήση συστημάτων κτιριακού αυτοματισμού που ελέγχουν τη θερμική και την ηλεκτρική ενέργεια που καταναλώνει το ξενοδοχείο, μπορούμε να έχουμε επίπεδα εξοικονόμησης έως και 32%. Γιατί να επιλέξω ABB Access Control σε συνδυασμό με σύστημα KNX; Μέγιστη άνεση του επισκέπτη κατά τη διαμονή και την είσοδο/έξοδο από το δωμάτιο. Ενεργοποίηση φωτισμού καλωσορίσματος του πελάτη (για να αφήσει με άνεση τα πράγματά του και να τοποθετήσει την κάρτα στην υποδοχή του καρτοδιακόπτη), έλεγχος της θερμοκρασίας του δωματίου κατά το check-in. Μειωμένο κόστος εγκατάστασης. Με το σύστημα ΑΒΒ i-bus KNX απαιτείται σημαντικά λιγότερη καλωδίωση καθώς πλέον με ένα μόνο καλώδιο ελέγχεται κεντρικά όλη η εγκατάσταση και η πολυπλοκότητα των ζητούμενων λειτουργιών δεν επαυξάνει το κόστος της εγκατάστασης και της καλωδίωσης. Εξοικονόμηση ενέργειας έως και 32%. Εγγυημένη εξοικονόμηση σύμφωνα με το Ευρωπαϊκό πρότυπο EN Έλεγχος του κλιματισμού του δωματίου. Ασφάλεια. Αναλυτικό αρχείο πρόσβασης στο δωμάτιο (πελάτης ή προσωπικό ξενοδοχείου) από την προσωπική κάρτα πρόσβασης. Αναφορά alarm στη reception του ξενοδοχείου σε περίπτωση εκτάκτου ανάγκης. Απομακρυσμένος έλεγχος & ελάχιστος χρόνος αποκατάστασης βλαβών. Με το σύστημα αυτοματισμού KNX επιτυγχάνεται άμεση ανίχνευση βλαβών εξ' αποστάσεως και αποκατάσταση της βλάβης με απομακρυσμένο προγραμματισμό του εξοπλισμού, εξασφαλίζοντας μικρό χρόνο αποκατάστασης από βλάβη και άμεση επαναλειτουργία. Εγγύηση λειτουργίας του συστήματος KNX. Η ABB, είναι παγκόσμιος ηγέτης σε τεχνολογίες και συστήματα αυτοματισμού και διαχείρισης ενέργειας. Περισσότερα από 00 χρόνια εμπειρίας σε εφαρμογές αυτοματισμού και παρουσία στα μεγαλύτερα έργα στην Ελλάδα. Απλοποιημένο και κεντρικό σύστημα διαχείρισης του ξενοδοχείου. Check-in/check-out και προγραμματισμός/ ακύρωση καρτών, καθώς και διασύνδεση του με συστήματα διαχείρισης ξενοδοχείων όπως το Micros Fidelio και το Protel. Έλεγχος διαθεσιμότητας δωματίων για καθαρισμό από το προσωπικό του ξενοδοχείου Παραμετροποίηση των καρτών για πρόσβαση σε υπηρεσίες με πληρωμή του ξενοδοχείου (γυμναστήριο, πισίνα, κλπ.) ή για πρόσβαση σε συγκεκριμένους χώρους του ξενοδοχείου συγκεκριμένες ώρες. Έλεγχος όλων των λειτουργιών από τη reception του ξενοδοχείου. 2/3 Έλεγχος 2CDC 500 πρόσβασης 098 C020 για ABB δωμάτια i-bus ξενοδοχείων KNX Smart Home Access and Control Intelligent Building Control Product Range Overview 203

93 ABB i-bus KNX Smart Home and Intelligent Building Access Control Control Product Έλεγχος Range Overview πρόσβασης 203 για δωμάτια 2CDC ABB 500 ξενοδοχείων 098 i-bus C020 KNX 2/4 2

94 Access control Ασφάλεια και υπηρεσίες υψηλής ποιότητας στον τελικό πελάτη Έλεγχος πρόσβασης 2 Ο καρταναγνώστης (συσκευή αναγνώρισης της κάρτας πρόσβασης) είναι το πιο βασικό στοιχείο του access control. Τοποθετείται έξω από το δωμάτιο, δίπλα στην πόρτα. Περνώντας την κάρτα, η οποία έχει ήδη προγραμματιστεί και έχει αποκτήσει τα επιθυμητά δικαιώματα πρόσβασης, σε απόσταση μικρότερη των 20 mm από τον καρταναγνώστη, επιτρέπεται ή απαγορεύεται η πρόσβαση του κατόχου στο δωμάτιο. Οι κάρτες περιλαμβάνουν ένα ηλεκτρονικό κύκλωμα που εκπέμπει πληροφορία στην μονάδα ανάγνωσης. Οι συσκευές αυτές διαθέτουν και επαφές ισχύος έτσι ώστε να μπορούν να ελέγξουν απευθείας κάποιες λειτουργίες του δωματίου (φωτισμός καλοσωρίσματος, κλπ.). Τα ενδεικτικά LED που διαθέτουν οι αναγνώστες χρησιμοποιούνται σαν ενδεικτικά κατάστασης του δωματίου (δωμάτιο ελεύθερο, δωμάτιο κατειλημμένο, κλπ.). Σειρά Mylos Modular Σειρά Chiara Modular Κατάσταση δωματίου (ελεύθερο/κατειλημμένο) Η αλλαγή στην κατάσταση του δωματίου πραγματοποιείται με την τοποθέτηση της κάρτας πρόσβασης στην καρτοθήκη του Access Control, μόλις ο επισκέπτης εισέλθει στο δωμάτιο. Ο καρταναγνώστης τοποθετείται εσωτερικά του δωματίου, χωνευτά σαν διακόπτης φωτισμού (απαιτούνται ειδικά κουτιά για modular διακόπτες φωτισμού). Η είσοδος της κάρτας στην καρτοθήκη θα τροφοδοτήσει το δωμάτιο και ταυτόχρονα θα ενημερώσει μέσω του πρωτοκόλλου KNX τη reception ότι το δωμάτιο είναι κατειλημμένο. Χρησιμοποιώντας master κάρτες, το προσωπικό του ξενοδοχείου μπορεί να ενημερώσει τη reception για τις εργασίες που έχουν γίνει ή που χρειάζεται να γίνουν στο δωμάτιο (αν ο καθαρισμός δωματίου έχει ολοκληρωθεί, εαν το minibar χρειάζεται εφοδιασμό, αν χρειάζονται εργασίες συντήρησης, αν το δωμάτιο είναι διαθέσιμο, κλπ.). Η επιτήρηση της κατάστασης λειτουργίας γίνεται μέσω του λογισμικού MiniMAC. Σειρά Mylos Modular Σειρά Chiara Modular 2/5 Έλεγχος 2CDC 500 πρόσβασης 098 C020 για ABB δωμάτια i-bus ξενοδοχείων KNX Smart Home Access and Control Intelligent Building Control Product Range Overview 203

95 Ψηφιακές πληρωμές και έλεγχος πρόσβασης Ο καρταναγνώστης με λειτουργία πληρωμών (POS), μπορεί να χρησιμοποιηθεί έτσι ώστε ταυτόχρονα με μια κάρτα να εξασφαλίζεται η πρόσβαση στο δωμάτιο του επισκέπτη αλλά και σε υπηρεσίες του ξενοδοχείου, οι οποίες είναι επί πληρωμή όπως το parking, το γυμναστήριο ή η πισίνα. Η χρέωση περνάει αυτόματα στην χρεωστική ή την πιστωτική κάρτα του πελάτη, μέσω της κάρτας πρόσβασης του ξενοδοχείου. Έτσι απλοποιούνται οι διαδικασίες χρέωσης αφού ο επισκέπτης δε χρειάζεται να χρησιμοποιεί τις κάρτες του μέσα στο χώρο του ξενοδοχείου. Σειρά Mylos Modular Σειρά Chiara Modular 2 Προγραμματισμός καρτών πρόσβασης Ο προγραμματισμός των καρτών του ξενοδοχείου γίνεται με τη μονάδα του καρτοπρογραμματιστή. Τοποθετείται συνήθως στη reception του ξενοδοχείου και μέσω του λογισμικού MiniMAC και ενός PC γίνεται η παραμετροποίηση κατά το check-in ή το check-out. Για τη διευκόλυνση του υπαλλήλου που εκτελεί τον προγραμματισμό υπάρχουν τέσσερα ενδεικτικά LED στην πρόσοψη της μονάδας που ενεργοποιούνται ανάλογα με την εργασία που εκτελείται. Σειρά Mylos Modular Σειρά Chiara Modular ABB i-bus KNX Smart Home and Intelligent Building Access Control Control Product Έλεγχος Range Overview πρόσβασης 203 για δωμάτια 2CDC ABB 500 ξενοδοχείων 098 i-bus C020 KNX 2/6

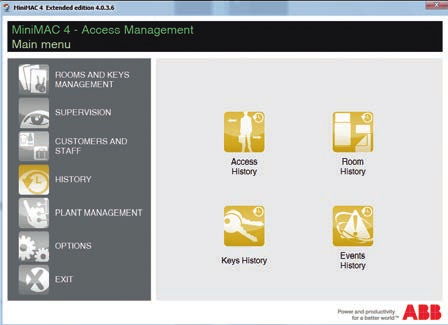

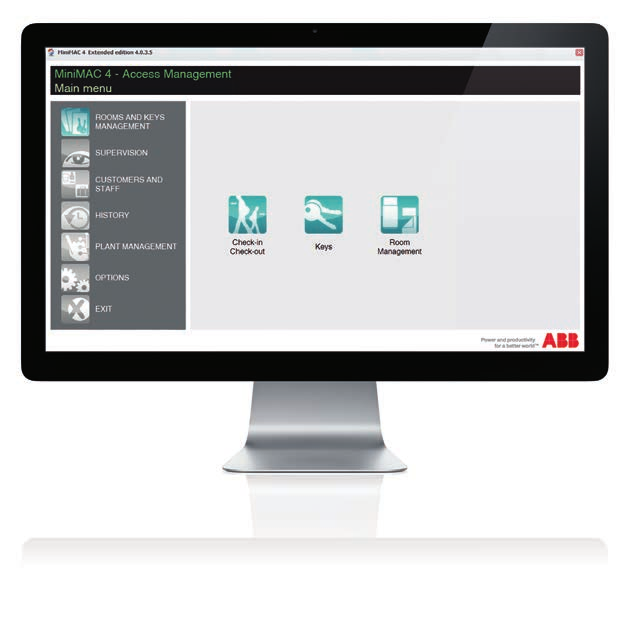

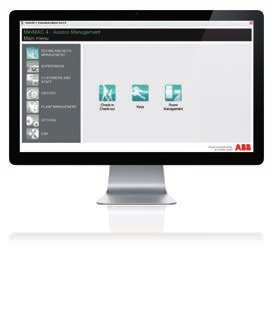

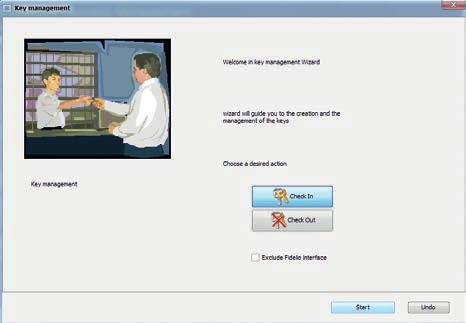

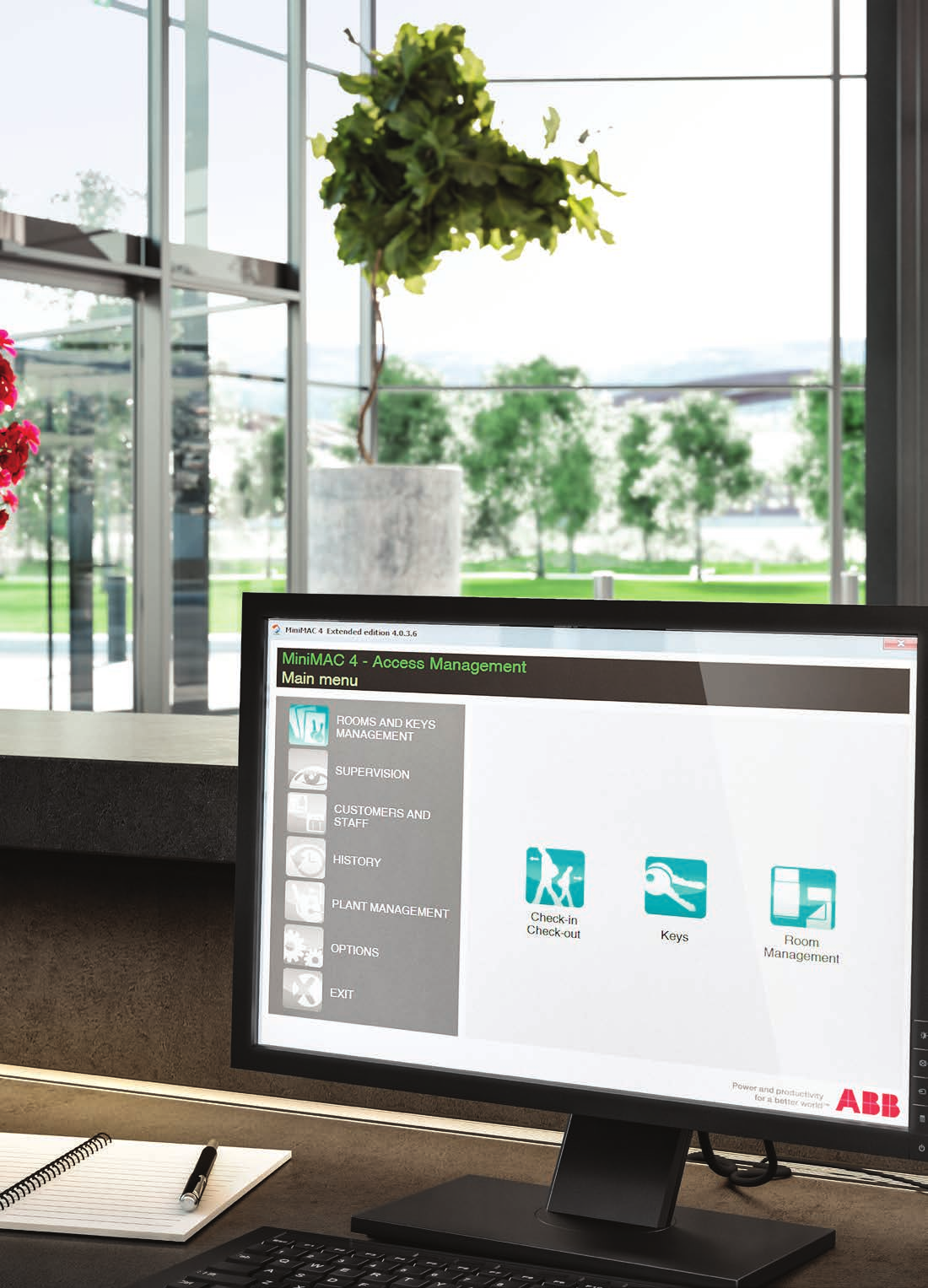

96 MiniMAC Λογισμικό διαχείρισης και ελέγχου του ξενοδοχείου 2 MiniMAC software features Έλεγχος πρόσβασης (διαχείριση καρτών, ομαδοποίηση, παραμετροποίηση χρόνου πρόσβασης και κάρτες προσωπικού, προσδιορισμός χρέωσης στους καρταναγνώστες POS. Έλεγχος check-in/check-out επισκεπτών. Επιτήρηση της κατάστασης των δωματίων. Έλεγχος από τη reception των φορτίων του ξενοδοχείου. Εντολή προκλιματισμού των δωματίων. On/off του φωτισμού, κλπ. Διαχείριση της βάσης δεδομένων των επισκεπτών και του προσωπικού. Δυνατότητα εντολής έναυσης/στάσης καθώς και αποστολής επιθυμητής θερμοκρασίας (setpoint) ανά δωμάτιο ή ανά όροφο, αν το επιτρέπει ο αυτοματισμός. Διαχείριση κατειλημμένων δωματίων και πρόσβαση σε στατιστικά κίνησης επισκεπτών. Δυνατότητα χρήσης του access και σε άλλες εγκαταστάσεις, όπως χώροι στάθμευσης, γραφεία, γυμναστήρια και σχολεία. Παρακολούθηση και εποπτεία εξ' αποστάσεως. 2/7 Έλεγχος 2CDC 500 πρόσβασης 098 C020 για ABB δωμάτια i-bus ξενοδοχείων KNX Smart Home Access and Control Intelligent Building Control Product Range Overview 203

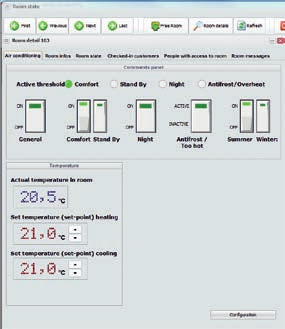

97 Η ABB παρέχει ένα ολοκληρωμένο λογισμικό που διαχειρίζεται τις κάρτες πρόσβασης του Access Control αλλά ταυτόχρονα χρησιμοποιείται για την επίβλεψη και τον κεντρικό έλεγχο όλων των λειτουργιών του ξενοδοχείου. Οι πιο σημαντικές από τις λειτουργίες του είναι: Δημιουργία καρτών πρόσβασης στα δωμάτια για τους επισκέπτες του ξενοδοχείου. Διαχείριση των δωματίων και των κοινόχρηστων χώρων: ενεργοποίηση της θέρμανσης/ κλιματισμού από την υποδοχή κατά την άφιξη του επισκέπτη, έλεγχος όλων των φορτίων του ξενοδοχείου κεντρικά από την υποδοχή, ρύθμιση της θερμοκρασίας (set point και τρόπου λειτουργίας), οπτική ένδειξη της μετρούμενης θερμοκρασίας του χώρου και της κατάστασης του θερμοστάτη (setpoint), έλεγχος της κατάστασης του δωματίου από την υποδοχή (make-up my room, ανεφοδιασμός του mini bar, επίσκεψη της τεχνικής υπηρεσίας). Δυνατότητα διαφορετικών σεναρίων πρόσβασης στα δωμάτια για το προσωπικό και τους επισκέπτες. Διατήρηση αναλυτικού ιστορικού κινήσεων ανά δωμάτιο και ανά κάρτα (πότε ενεργοποιήθηκε, πότε ακυρώθηκε) Δυνατότητα συνεργασίας με front end λογισμικό PMS (Property Management System) όπως το Fidelio και το Protel. Διαχωρισμός των πελατών σε κατηγορίες (basicpremium) με διαφορετικά δικαιώματα πρόσβασης σε υπηρεσίες του ξενοδοχείου. Δυνατότητα λειτουργίας χρονικού προφίλ για την πρόσβαση σε συγκεκριμένες υπηρεσίες/χώρους του ξενοδοχείου (π.χ. πρόσβαση στην πισίνα μόνο σε εργάσιμες ώρες για λόγους ασφαλείας, αδειοδότηση συγκεκριμένου προσωπικού καθαριότητας σε συγκεκριμένες ημέρες/ώρες και δωμάτια, κλπ.) 2 Μενού ιστορικού αρχείου πρόσβασης Μενού check-in και check-out Μενού διαχείρισης φορτίων Διαχείριση θερμοκρασίας δωματίων - προκλιματισμός Οπτικοποίηση συμβάντων και alarm ABB i-bus KNX Smart Home and Intelligent Building Access Control Control Product Έλεγχος Range Overview πρόσβασης 203 για δωμάτια 2CDC ABB 500 ξενοδοχείων 098 i-bus C020 KNX 2/8

98 Access control Διακόπτες ελέγχου πρόσβασης στα δωμάτια 2 Καρταναγνώστης Access Control Ο καρταναγνώστης μπορεί να χρησιμοποιηθεί για τον έλεγχο της πρόσβασης σε ξενοδοχεία ή άλλα επαγγελματικά κτίρια. Τοποθετείται συνήθως δίπλα στην πόρτα στην οποία θέλουμε να ελέγξουμε την πρόσβαση. Διαθέτει δύο δισταθείς επαφές (8 A, 250 V AC), η μια εκ των οποίων μπορεί να ελέγξει απευθείας την ηλεκτρική κλειδαριά της πόρτας. Επίσης διαθέτουν και τρεις ψυχρές επαφές εισόδου. Απαιτείται εξωτερική τάση τροφοδοσίας V DC/ V AC από Μ/Σ ή σταθεροποιημένο τροφοδοτικό. Mylos Αριθμ. στοιχ. Mylos (λευκό Soft Touch) 3 LT/U..MC 2CSYK5000C ,97 0, Mylos (μαύρο Soft Touch) 3 LT/U..MS 2CSYK5000S ,97 0, Chiara 3 LT/U..CH 2CSKK5000C ,97 0, Chiara Mylos Καρτοθήκη Access Control Η καρτοθήκη διαθέτει μια εσοχή η οποία θα δεχθεί την κάρτα ελέγχου του συστήματος. Στα δωμάτια ξενοδοχείων, η τοποθέτηση της κάρτας στην καρτοθήκη από τον πελάτη σημαίνει ότι το δωμάτιο είναι κατειλημμένο (η ένδειξη κατειλημμένο φαίνεται και στον εξωτερικό καρταναγνώστη και στη reception του ξενοδοχείου). Επιπλέον με τη χρήση της καρτοθήκης μπορεί να ενημερωθεί η reception για το αν το minibar χρειάζεται εφοδιασμό, για το αν απαιτείται συντήρηση/καθαρισμός και για το εάν χρησιμοποιείται το δωμάτιο ή όχι. Διαθέτει δύο δισταθείς επαφές (8 A, 250 V AC), η μια εκ των οποίων μπορεί να ελέγξει απευθείας την ηλεκτρική κλειδαριά της πόρτας. Επίσης διαθέτει και τρεις ψυχρές επαφές εισόδου. Απαιτείται εξωτερική τάση τροφοδοσίας V DC/ V AC από Μ/Σ ή σταθεροποιημένο τροφοδοτικό. Αριθμ. στοιχ. Chiara Mylos (λευκό Soft Touch) 3 PTI/U..MC 2CSYK5200C ,97 0, Mylos (μαύρο Soft Touch) 3 PTI/U..MS 2CSYK5200S ,97 0, Chiara 3 PTI/U..CH 2CSKK5200C ,97 0, Καρτοπρογραμματιστής Access Control Η μονάδα αυτή χρησιμοποιείται για τον προγραμματισμό των καρτών πρόσβασης. Τοποθετείται στη reception του ξενοδοχείο για να χρησιμοποιηθεί από το προσωπικό υποδοχής των πελατών. Διαθέτει δύο δισταθείς επαφές (8 A, 250 V AC), και τρεις ψυχρές επαφές εισόδου. Απαιτείται εξωτερική τάση τροφοδοσίας V DC/ V AC από Μ/Σ ή σταθεροποιημένο τροφοδοτικό. Mylos Αριθμ. στοιχ. Mylos (λευκό Soft Touch) 3 PRT/U..MC 2CSYK5300C ,07 0, Mylos (μαύρο Soft Touch) 3 PRT/U..MS 2CSYK5300S ,07 0, Chiara 3 PRT/U..CH 2CSKK5300C ,07 0, Chiara 2/9 Έλεγχος 2CDC 500 πρόσβασης 098 C020 για ABB δωμάτια i-bus ξενοδοχείων KNX Smart Home Access and Control Intelligent Building Control Product Range Overview 203

99 Mylos Καρταναγνώστης με λειτουργία POS Access Control Ο καρταναγνώστης POS μπορεί να χρησιμοποιηθεί για τον έλεγχο της πρόσβασης σε περιοχές εντός του ξενοδοχείου στις οποίες απαιτείται πληρωμή, όπως το γυμναστήριο ή η πισίνα. Η μονάδα αυτή μπορεί να συνδεθεί με απευθείας πληρωμή μέσω πιστωτικής ή χρεωστικής κάρτας και να λειτουργήσει σαν ηλεκτρονικό πορτοφόλι με credits, το οποίο θα χρεώνεται κάθε φορά που ο πελάτης θα εισέρχεται σε κάποιο περιορισμένο, προς πληρωμή χώρο ή υπηρεσία. Διαθέτει δύο δισταθείς επαφές (8 A, 250 V AC), η μια εκ των οποίων μπορεί να ελέγξει απευθείας την ηλεκτρική κλειδαριά της πόρτας. Επίσης διαθέτει και τρεις ψυχρές επαφές εισόδου. Απαιτείται εξωτερική τάση τροφοδοσίας V DC/ V AC από Μ/Σ ή σταθεροποιημένο τροφοδοτικό. 2 Αριθμ. στοιχ. Chiara Mylos (λευκό Soft Touch) 3 LTP/U..MC 2CSYK500C Κ.Ε.* Κ.Ε.* 0, Mylos (μαύρο Soft Touch) 3 LTP/U..MS 2CSYK500S Κ.Ε.* Κ.Ε.* 0, Chiara 3 LTP/U..CH 2CSKK500C Κ.Ε.* Κ.Ε.* 0, Κάρτες πρόσβασης Access Control Προγραμματιζόμενη κάρτα ελέγχου της πρόσβασης με δυνατότητα παραμετροποίησης δικαιωμάτων πρόσβασης από το λογισμικό MiniMAC. Απαιτείται απόσταση 20 mm για να ενεργοποιηθεί ο καρταναγνώστης του συστήματος. Κάρτα πρόσβασης Access Control Αριθμ. στοιχ. Mylos & Chiara (5 τεμάχια) CH/T 2 2CSKK5400C ,30 0,05 Λογισμικό ελέγχου και προγραμματισμού MiniMAC Μέσω του λογισμικού MiniMAC είναι δυνατός ο έλεγχος της διαθεσιμότητας των δωματίων για καθαρισμό από το προσωπικό του ξενοδοχείου, ο προγραμματισμός των καρτών πρόσβασης, η παραμετροποίηση των καρτών για πρόσβαση σε υπηρεσίες με πληρωμή (γυμναστήριο, πισίνα, κλπ.) ή για πρόσβαση σε συγκεκριμένους χώρους του ξενοδοχείου σε συγκεκριμένες ώρες, η ανάγνωση σφαλμάτων και η μετάδοση εντολών ελέγχου φορτίων από τη reception καθώς και η διασύνδεσή του με συστήματα διαχείρισης ξενοδοχείων, όπως το Micros Fidelio. Αριθμ. στοιχ. Software MiniMAC Software 2CSKK5500C ,7 0, * Κ.Ε.: Κατόπιν Ερώτησης. ABB i-bus KNX Smart Home and Intelligent Building Access Control Control Product Έλεγχος Range Overview πρόσβασης 203 για δωμάτια 2CDC ABB 500 ξενοδοχείων 098 i-bus C020 KNX 2/0

100 Λύσεις για Δωμάτια & κοινόχρηστους χώρους Ξενοδοχείων ΑΒΒ i-bus KNX και Access Control με διακόπτες Mylos & Chiara 2 Η ΑΒΒ βασιζόμενη στην ευφυή τεχνολογία ABB i-bus KNX έρχεται να προτείνει την ολοκληρωμένη λύση ABB Room Master Solution για τον αποτελεσματικό, ενεργειακά αποδοτικό και αξιόπιστο έλεγχο δωματίων ξενοδοχείων, νοσοκομείων, αλλά και οικιών και διαμερισμάτων. Η πρόταση αυτή έχει αναπτυχθεί ειδικά από την ΑΒΒ για δωμάτια αυτού του τύπου έχοντας στον πυρήνα της τις συσκευές του συστήματος ABB i-bus KNX, οι οποίες συνεργάζονται με συμβατικά μπουτόν για να προσφέρουν μια οικονομική λύση αλλά ταυτόχρονα μια πλήρως λειτουργική εγκατάσταση αυτοματισμού. Ενδεικτικά οι λύσεις που χρησιμοποιούνται σε δωμάτια ξενοδοχείων από την ABB είναι: RM/S Room Master, RM/S Η λύση αυτή καλύπτει όλες τις απαιτήσεις μιας σύγχρονης ηλεκτρικής εγκατάστασης προσφέροντας τις ακόλουθες λειτουργίες: Έλεγχο φωτισμού Έλεγχο ψύξης/θέρμανσης Έλεγχο μηχανισμών σκίασης (ηλεκτρικές περσίδες, κουρτίνες, ρολά κλπ.) Έλεγχο ρευματοδοτών και άλλων ηλεκτρικών φορτίων Οικονομική λύση με πλήρη λειτουργικότητα, καθώς στις εισόδους της μονάδας δίνονται εντολές από συμβατικούς διακόπτες και μπουτόν. RM/S. RM/S 2. RM/S 3. RM/S 4. Εφαρμογές Δυαδικές είσοδοι μέσω επαφών μπουτόν Σύνδεση συμβατικών διακοπτών ή μπουτόν (φωτισμός on/off, ρολά πάνω/κάτω, κλπ.) ή αισθητήρων (επαφή παραθύρων, επαφή εξώθυρας, αισθητήρας νερού/υγρασίας, καρτοδιακόπτης). 3 4 Ανεμιστήρας λουτρού, έλεγχος τροφοδοσίας σε πρίζες σούκο 2 Βοηθητική ηλεκτρική θέρμανση μονάδων fan coil (με RM/S. και 2.), φωτισμός Έξοδοι 20 A (6 AX) Έξοδοι 6 A (0 AX) Έξοδοι 6 A Έλεγχος στροφών ανεμιστήρα σε 3 στάδια/3 ταχύτητες (με RM/S. και 2.) Έξοδοι 0.5 A 4 4 Έλεγχος ηλεκτροστατικών βαλβίδων ηλεκτρονικές (θέρμανση, ψύξη) Έξοδοι 6 A 4 Έλεγχος ρολών μεταγωγικές επαφές Ενεργοποιητές εισόδων/εξόδων Ι/Ο, IO/S Χρησιμοποιούνται για τον έλεγχο φορτίων σε οικιακές εφαρμογές, όπως τα διαμερίσματα ή τα δωμάτια ξενοδοχείων. Οι ενεργοποιητές I/O παρέχουν τη δυνατότητα σύνδεσης συμβατικών μπουτόν μέσω δυαδικής εισόδου και ενεργοποίηση εξόδων για έλεγχο ηλεκτρικών φορτίων. Οι είσοδοι και οι έξοδοι του ενεργοποιητή μπορούν να συνδεθούν εσωτερικά μέσω του ETS. I/O, IO/S 2/ Έλεγχος 2CDC 500 πρόσβασης 098 C020 για ABB δωμάτια i-bus ξενοδοχείων KNX Smart Home Access and Control Intelligent Building Control Product Range Overview 203

101 Μονάδες συγκέντρωσης σημάτων I/O, UK/S Χρησιμοποιούνται για τη συγκέντρωση σημάτων από μπουτόν ή άλλες ενδείξεις (μέσω βοηθητικών επαφών) σε ένα κεντρικό σημείο/οθόνη. Διαθέτουν 32 κανάλια που μπορούν να παραμετροποιηθούν σαν είσοδοι/έξοδοι μέσω του ETS. 2 I/O, UK/S Universal Interface χωνευτής τοποθέτησης, US/U Τα universal interface διατίθενται με 2, 4 ή 2 κανάλια που μπορούν να παραμετροποιηθούν σαν είσοδοι ή έξοδοι στο ETS. Μπορούν να συνδεθούν με συμβατικά μπουτόν/διακόπτες, βοηθητικές επαφές, LEDs, καθώς και το ηλεκτρονικό ρελέ ER/U. Μέγιστο επιτρεπόμενο μήκος καλωδίων 0 m. Οι απαιτούμενες τάσεις για τις ψυχρές επαφές και τα LEDs παράγονται εσωτερικά. Ενσωματωμένες είναι και οι αντιστάσεις των LEDs. US/U Οι παραπάνω συσκευές σε συνδυασμό με τις μονάδες ελέγχου της πρόσβασης των επισκεπτών στα δωμάτια (access control) προσφέρουν υψηλές δυνατότητες αυτοματισμού, όπως η ενεργοποίηση σεναρίων αυτοματισμού κατά την είσοδο του πελάτη, η ενεργοποίηση φωτισμού καλωσορίσματος, για να μπορέσει με άνεση να αφήσει τα πράγματα του και να τοποθετήσει την κάρτα στην υποδοχή του καρτοδιακόπτη που τροφοδοτεί το δωμάτιο. Επιπλέον, κατά τη διαδικασία του check-in και με το που ενεργοποιηθεί η κάρτα πρόσβασης στο συγκεκριμένο δωμάτιο, ρυθμίζεται αυτόματα η θερμοκρασία του δωματίου για να υποδεχθεί με άνεση τον επισκέπτη. Αριθμ. στοιχ. Είσοδοι, έξοδοι, Fan Coil 8 RM/S. 2CDG0094R ,88 0,45 Είσοδοι, έξοδοι, έλεγχος 2 RM/S 2. 2CDG0095R ,87 0,76 ρολών, Fan Coil Είσοδοι, έξοδοι, 2 RM/S 3. 2CDG065R ,8 0,55 έλεγχος ρολών Είσοδοι, έξοδοι 8 RM/S 4. 2CDG070R ,27 0,3 Είσοδοι, έξοδοι 4 IO/S CDG068R ,39 0,7 Είσοδοι, έξοδοι 8 IO/S CDG069R ,88 0,3 Είσοδοι, έξοδοι 4 UK/S CDG007R ,3 0,8 Είσοδοι, έξοδοι US/U 2.2 GHQ630074R ,70 0,06 Είσοδοι, έξοδοι US/U 4.2 GHQ630070R ,38 0,06 Είσοδοι, έξοδοι US/U 2.2 2CDG0065R ,74 0,08 ABB i-bus KNX Smart Home and Intelligent Building Access Control Control Product Έλεγχος Range Overview πρόσβασης 203 για δωμάτια 2CDC ABB 500 ξενοδοχείων 098 i-bus C020 KNX 2/2

102 Mylos Πάθος για μοναδικό στυλ Πλαίσια από γυαλί 2 Λευκό Γυαλί (Τετράγωνο) Μαύρο Γυαλί (Τετράγωνο) Μεταλλικά πλαίσια Πέρλα Ματ (Τετράγωνο) Τιτάνιο Ματ (Στρογγυλό) Σαμπάνια Ματ (Τετράγωνο) Νικέλιο Ματ (Στρογγυλό) Αλουμίνιο Σατέν (Τετράγωνο) Χρυσό Σατέν (Στρογγυλό) Χρυσό Glossy (Τετράγωνο) Χρώμιο Glossy (Στρογγυλό) Πλαίσια Βελούδο/Soft Touch Λευκό Ματ/Λευκό φινίρισμα (Τετράγωνο) Μαύρο Ματ (Στρογγυλό) Γραφίτης Ματ (Τετράγωνο) Ανθρακίτης Ματ (Στρογγυλό) Γυαλιστερά πλαίσια Λευκό Glossy (Τετράγωνο) Μαύρο Glossy (Στρογγυλό) Ψυχρό Γκρι Glossy (Τετράγωνο) Λευκό πάγου Glossy (Στρογγυλό) 2/3 Έλεγχος 2CDC 500 πρόσβασης 098 C020 για ABB δωμάτια i-bus ξενοδοχείων KNX Smart Home Access and Control Intelligent Building Control Product Range Overview 203

103 Chiara Ιταλική φινέτσα Μεταλλικά πλαίσια glossy 2 Μπρονζέ glossy Χρυσό glossy Χρώμιο glossy Μαύρο glossy Μεταλλικά πλαίσια ματ Μπρονζέ ματ Χρυσό ματ Χρώμιο ματ Μαύρο ματ Γυαλιστερά πλαίσια Λευκό Άμμος Πέτρα Γραφίτης Κίτρινο Σομόν Βεραμάν Γαλάζιο Εξατομικευμένος διακόπτης Mylos με το λογότυπο του ξενοδοχείου. Πλαίσιο και Μετώπη: Λευκό Soft Touch. ABB i-bus KNX Smart Home and Intelligent Building Access Control Control Product Έλεγχος Range Overview πρόσβασης 203 για δωμάτια 2CDC ABB 500 ξενοδοχείων 098 i-bus C020 KNX 2/4

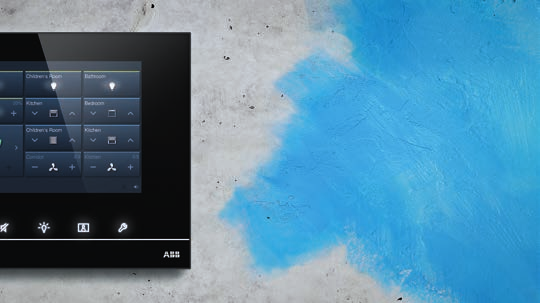

104 Ο οικιακός αυτοματισμός πιο εύκολος από ποτέ 3 Για κάθε σύγχρονη κατοικία και ανθρώπους με μοντέρνο τρόπο ζωής. Το ABB-free@home μεταμορφώνει ένα διαμέρισμα ή μια κατοικία σε ένα έξυπνο σπίτι. Ένα σπίτι εύκολο στον έλεγχο, ασφαλές για όλη την οικογένεια και οικονομικό, αφού τα πάντα δουλεύουν αποκλειστικά και μόνο όταν τα χρειαζόμαστε. Μια νέα πρόταση. Μια μοναδική ιδέα Σύγχρονες κατοικίες για ανθρώπους που καινοτομούν με τεχνολογία αιχμής. Νέα σύγχρονα σπίτια με αυτόνομες λειτουργίες που προσφέρουν στους χρήστες μια μοναδική εμπειρία αυτοματισμού. Ατελείωτα πλεονεκτήματα Με το ABB-free@home η ζωή γίνεται ευκολότερη. Ο έλεγχος όλων των λειτουργιών γίνεται με τηλεχειρισμό από οποιοδήποτε σημείο, προσφέροντας μοναδική άνεση στον χρήστη. Με τον έλεγχο της εξώθυρας μπορούμε να γνωρίζουμε οποιαδήποτε στιγμή ποιος χτυπάει το κουδούνι αφού η κλήση μεταφέρεται αυτόματα στο smartphone ή το tablet του χρήστη. Αλλά και να χάσει την κλήση το σύστημα, την αποθηκεύει αυτόματα μαζί με τις φωτογραφίες του επισκέπτη. Με τους ανιχνευτές κίνησης του συστήματος ABB-free@home, ο φωτισμός ενεργοποιείται μόνο όταν ο χρήστης βρίσκεται στο δωμάτιο και απενεργοποιείται αυτόματα κατά την έξοδο, εξοικονομώντας ενέργεια και πολύτιμους πόρους. Έλεγχος ρολών Έλεγχος φωτισμού Έλεγχος θέρμανσης Κλιματισμός Έλεγχος εξώθυρας 3/ Οικιακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB-free@home i-bus KNX Smart Home and Intelligent Building Control Product Range Overview 203

105 3 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range Overview 203 2CDC Οικιακός ABB 500 αυτοματισμός 098 i-bus C020 KNX 3/2

106 Σύστημα οικιακού αυτοματισμού Τροφοδοτικό Τροφοδοτικό με ενσωματωμένο τσοκ, μία έξοδο και οπτική διάγνωση ομαλής λειτουργίας ή σφάλματος (υπερφόρτιση) μέσω των ενδεικτικών LED στην πρόσοψη της μονάδας. Ονομαστική τάση: 230 V, +0 %/-5 % και ονομαστική ένταση: 640 ma. Τάση εξόδου: 30 V, +2 V/-2 V, στα 50 Hz /60 Hz. Βαθμός προστασίας: IP 20 και διάστασεις (Υ x Π x B): 90 x 72 x 64 mm. 3 PS-M-64.. Αριθμ. στοιχ. Τροφοδοτικό 4 PS-M CDG5000R ,60 0,30 SAP-S-2 System Access Point Για τον προγραμματισμό και τον απομακρυσμένο έλεγχο του συστήματος ABB-free@home. Επιτρέπει την εκτέλεση χρονοπρογραμμάτων. Ο προγραμματισμός του συστήματος γίνεται μέσω web interface από τον internet browser υπολογιστή ή tablet, ενώ ο απομακρυσμένος έλεγχος γίνεται μέσω ειδικής εφαρμογής (app) σε smartphone και tablet. Η σύνδεση στο access point γίνεται ασύρματα μέσω WLAN ή ενσύρματα μέσω καλωδίου δικτύου. Διαθέτει ενδεικτικά LEDs στην πρόσοψη για οπτικοποίηση της κατάστασης λειτουργίας της μονάδας. Ονομαστική τάση: 230 V στα 50 Hz /60 Hz. Βαθμός προστασίας: IP 20 και διάστασεις (Υ x Π x B): 0 x 70 x 3 mm. Αριθμ. στοιχ. System Access Point SAP-S ,92 0,467 DP7-S-625 Οθόνες αφής ΑΒΒ-free@home Touch Μονάδες ελέγχου και οπτικοποίησης των συστημάτων αυτοματισμού ABB-free@home και ελέγχου εξώθυρας ABB-Welcome. Κατάλληλες για τον κεντρικό έλεγχο έως και 6 λειτουργιών (έλεγχος φωτισμού, ρολών, κλπ.) και για την προβολή της εικόνας από την εξώθυρα της κατοικίας, μέσω της εξωτερικής μονάδας εικόνας και ήχου του ABB-Welcome. Δυνατότητα αποθήκευσης φωτογραφιών από κάθε κλήση της μονάδας εξώθυρας και επέκταση της μνήμης της μονάδας μέσω κάρτας SD. Επίτοιχη τοποθέτηση διαστάσεων (Υ x Π x B): 55 x 28 x 29 mm. Διάσταση οθόνης: 7,8 cm (7") με ανάλυση: 800 x 480 και βαθμό προστασίας: IP 30. Αριθμ. στοιχ. DP7-S-6 DP4-F Έγχρωμη οθόνη αφής ΑΒΒ-free@home Touch 7 Λευκή Έγχρωμη οθόνη αφής ΑΒΒ-free@home Touch 7 Μαύρη Έγχρωμη οθόνη αφής ABB-free hometouch 4,3'' Λευκή Έγχρωμη οθόνη αφής ABB-free hometouch 4,3'' Μαύρη Κουτί χωνευτής τοποθέτησης οθόνης 4,3" DP7-S ,40 0,60 DP7-S ,2 0,60 DP ,6 0,40 DP ,6 0,40 DP4-F ,64 0,2 3/3 Οικιακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB-free@home i-bus KNX Smart Home and Intelligent Building Control Product Range Overview 203

107 SA-M-0.4. Ενεργοποιητές ράγας Εντολοδοτούμενος επαφέας, 4 καναλιών Για την ενεργοποίηση/απενεργοποίηση έως και 4 ανεξάρτητων ωμικών φορτίων 230 V. Κάθε επαφή μπορεί να ελέγχεται και χειροκίνητα ανεξάρτητα από την κατάσταση στην οποία βρίσκεται. Κατάλληλο για φορτία κατηγορίας AC με ονομαστική ένταση: 6 A, cosφ=0,8 και κατηγορίας AC3 με ονομαστική ένταση: 8 A, cosφ=0,45. Βαθμός προστασίας: IP 20. Αριθμ. στοιχ. 3 Ενεργοποιητής ράγας, 4 καναλιών 4 SA-M CDG50006R ,00 0,29 Μονάδα Ι/Ο, 6 Α, 8/8 καναλιών Οι ενεργοποιητές Ι/Ο παρέχουν τη δυνατότητα σύνδεσης συμβατικών μπουτόν μέσω δυαδικής εισόδου και ενεργοποίηση εξόδων για έλεγχο ηλεκτρικών φορτίων. Αριθμ. στοιχ. SA-M-8.8. Ενεργοποιητής ράγας, 8 καναλιών 8 SA-M CDG50007R ,40 0,35 Ενεργοποιητές θέρμανσης ράγας, 6 και 2 καναλιών Για τον έλεγχο θερμοηλεκτρικών βαλβίδων σε συστήματα ψύξης/ θέρμανσης. Οι επαφές εξόδου διαθέτουν προστασία από υπερφόρτιση ή βραχυκύκλωμα. Κατάλληλοι για ωμικά φορτία ονομαστικής έντασης: 60 ma. Βαθμός προστασίας: IP 20. HA-M-0.6. Αριθμ. στοιχ. Ενεργοποιητής θέρμανσης 4 HA-M CDG50008R ,32 0,7 ράγας, 6 καναλιών Ενεργοποιητής θέρμανσης ράγας, 2 καναλιών 8 HA-M CDG50009R ,64 0,28 HA-M-0.2. Ελεγκτής μηχανισμών σκίασης, 4 καναλιών Για τον έλεγχο έως και 4 διαφορετικών ρολών ή μηχανισμών σκίασης. Οι έξοδοι, με ονομαστική τάση εξόδου 230 V είναι αντίστροφα μανδαλωμένες για να επιτρέπεται κάθε φορά η κίνηση προς μία μόνο κατεύθυνση. Κατάλληλος για φορτία κατηγορίας AC3 με ονομαστική ένταση: 6 A, cosφ=0,45. Βαθμός προστασίας: IP 20. BA-M-0.4. Αριθμ. στοιχ. Ενεργοποιητής ρολών ράγας, 4 καναλιών 4 BA-M CDG500R ,80 0,25 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB-free@home Overview 203 2CDC Οικιακός ABB 500 αυτοματισμός 098 i-bus C020 KNX 3/4

108 Σύστημα οικιακού αυτοματισμού 3 DA-M Dimmer γενικής χρήσης χρήσης ABB-free@home, 4 καναλιών Πολυκάναλο universal dimmer ράγας για την ρύθμιση της φωτεινότητας σε λαμπτήρες LED, πυράκτωσης, αλογόνου 230 V, αλογόνου χαμηλής τάσης μέσω συμβατικών ή ηλεκτρονικών Μ/Σ W/VA και ντιμαριζόμενους λαμπτήρες οικονομίας LEDi 2-80 W/VA. Με τη γεφύρωση των επαφών εξόδου είναι δυνατή η αύξηση της ονομαστικής τους ισχύος. Οι έξοδοι αναγνωρίζουν αυτόματα το συνδεδεμένο φορτίο. Είναι δυνατός και ο χειροκίνητος έλεγχος των επαφών εξόδου. Bαθμός προστασίας: IP 20. Αριθμ. στοιχ. Ενεργοποιητής dimmer ράγας, 4 καναλιών 8 DA-M ,84 0,48 FCA-M-2.3. Ελεγκτής FCU τριών ταχυτήτων και μίας ηλεκτροβάνας Για τον έλεγχο τερματικών μονάδων fan coil με ενσωματωμένο ανεμιστήρα ή εξαεριστήρων με έως και τρεις ταχύτητες μέσω βηματικού ή μεταγωγικού ελέγχου. Η μονάδα FCA-M-2.3. μπορεί να ελέγξει ανεμιστήρα τριών ταχυτήτων, καθώς και μία ηλεκτροβάνα. Κατάλληλος για φορτία κατηγορίας AC3 με ονομαστικό ρεύμα 6 Α. Διαθέτει 2 ή 3 επαφές εξόδου και δεν απαιτεί επιπλέον λογισμικό καθώς ο προγραμματισμός γίνεται από το Access Point. Βαθμός Προστασίας ΙΡ 20. Αριθμ. στοιχ. Ελεγκτής FCU τριών ταχυτήτων και μίας ηλεκτροβάνας 6 FCA-M CDG5000R ,6 0,48 Δυαδική είσοδος για ψυχρές επαφές, 4 καναλιών, V AC/DC, MDRC Η συσκευή ανιχνεύει σήματα AC/DC V μέσω 4 καναλιών. Η πληροφορία του σήματος μπορεί να χρησιμοποιηθεί για έλεγχο των ενεργοποιητών ABB-free@home και καταγραφή της κατάστασης. Βαθμός προστασίας ΙΡ 20. BI-M-4.0. Δυαδική είσοδος για ψυχρές επαφές, 4 καναλιών, V AC/DC, MDRC Αριθμ. στοιχ. 2 BI-M CDG50004R ,72 0,48 3/5 Οικιακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB-free@home i-bus KNX Smart Home and Intelligent Building Control Product Range Overview 203

109 Χωνευτοί μηχανισμοί Τύπος Κωδικός προμηθευτή Κωδικός Τιμή ( ) Δυαδικές είσοδοι BI-F καναλιών BI-F CDG50002R ,58 4 καναλιών BI-F CDG50003R ,44 Αισθητήρες & Αισθητήρες - Ενεργοποιητές (με ενσωματωμένες επαφές ισχύος) του συστήματος ABB-free@home, πλήκτρου 3 Μονάδα αισθητήρα πλήκτρου SU-F ,37 Μονάδα αισθητήρα/ενεργοποιητή κανάλι, πλήκτρο SSA-F ,00 Μονάδα αισθητήρα/ενεργοποιητή dimmer, κανάλι, πλήκτρο SDA-F ,6 SU-F-.0. SDA-F-.. Μονάδα αισθητήρα/ενεργοποιητή ρολών, κανάλι, πλήκτρο SBA-F ,00 Μετώπες πλήκτρου Πλήκτρο θέσης, απλό (χωρίς σύμβολο) Basic55 Ιβουάρ SR ,66 Λευκό SR ,66 Σαμπάνια SR ,85 SR--84 Μαύρο SR ,58 Ζαχαρί SR ,58 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SR ,44 Λευκό SR ,44 Αλουμίνιο SR ,67 Meteor SR ,67 Λευκό Soft Touch SR ,67 Μαύρο Soft Touch SR ,67 Pure ανοξείδωτο ατσάλι SR ,85 Πλήκτρο θέσης, με σύμβολο «Φως» Basic55 Ιβουάρ SRL ,88 Λευκό SRL ,88 Σαμπάνια SRL ,78 SRL--84 Μαύρο SRL ,0 Ζαχαρί SRL ,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRL ,96 Λευκό SRL ,96 Αλουμίνιο SRL ,9 Meteor SRL ,9 Λευκό Soft Touch SRL ,9 Μαύρο Soft Touch SRL ,9 Pure ανοξείδωτο ατσάλι SRL ,78 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB-free@home Overview 203 2CDC Οικιακός ABB 500 αυτοματισμός 098 i-bus C020 KNX 3/6

110 Σύστημα οικιακού αυτοματισμού Μετώπες πλήκτρου Τύπος Κωδικός προμηθευτή Κωδικός Τιμή ( ) Πλήκτρο θέσης, με σύμβολο «Ρολά επάνω-κάτω» 3 SRB--84 SRS--84 SRD--84 Basic55 Ιβουάρ SRB ,88 Λευκό SRB ,88 Σαμπάνια SRB ,78 Μαύρο SRB ,0 Ζαχαρί SRB ,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRB ,96 Λευκό SRB ,96 Αλουμίνιο SRB ,9 Meteor SRB ,9 Λευκό Soft Touch SRB ,9 Μαύρο Soft Touch SRB ,9 Pure ανοξείδωτο ατσάλι SRB ,78 Πλήκτρο θέσης, με σύμβολο «Σενάριο» Basic55 Ιβουάρ SRS ,88 Λευκό SRS ,88 Σαμπάνια SRS ,78 Μαύρο SRS ,0 Ζαχαρί SRS ,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRS ,96 Λευκό SRS ,96 Αλουμίνιο SRS ,9 Meteor SRS ,9 Λευκό Soft Touch SRS ,9 Μαύρο Soft Touch SRS ,9 Pure ανοξείδωτο ατσάλι SRS ,78 Πλήκτρο θέσης, με σύμβολο «Dimmer» Basic55 Ιβουάρ SRD ,88 Λευκό SRD ,88 Σαμπάνια SRD ,78 Μαύρο SRD ,0 Ζαχαρί SRD ,0 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRD ,96 Λευκό SRD ,96 Αλουμίνιο SRD ,9 Meteor SRD ,9 Λευκό Soft Touch SRD ,9 Μαύρο Soft Touch SRD ,9 Pure ανοξείδωτο ατσάλι SRD ,78 - Για τον υπολογισμό πλήρους διακοπτών θα πρέπει να επιλεγούν και τα αντίστοιχα πλαίσια. 3/7 Οικιακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB-free@home i-bus KNX Smart Home and Intelligent Building Control Product Range Overview 203

111 Χωνευτοί μηχανισμοί Τύπος Κωδικός προμηθευτή Κωδικός Τιμή ( ) SU-F-2.0. SBA-F-2.. Αισθητήρες & Αισθητήρες - Ενεργοποιητές (με ενσωματωμένες επαφές ισχύος) του συστήματος ABB-free@home, 2 πλήκτρων Μονάδα αισθητήρα 2 πλήκτρων SU-F ,56 Μονάδα αισθητήρα/ενεργοποιητή κανάλι, 2 SSA-F ,9 πλήκτρα Μονάδα αισθητήρα/ενεργοποιητή 2 κανάλια, 2 πλήκτρα SSA-F ,64 Μονάδα αισθητήρα/ενεργοποιητή dimmer, κανάλι, SDA-F ,6 2 πλήκτρα Μονάδα αισθητήρα/ενεργοποιητή ρολών, κανάλι, 2 πλήκτρα SBA-F ,00 3 SR-2-84 Μετώπες 2 πλήκτρων Πλήκτρο θέσης, απλό (χωρίς σύμβολο) αριστερό/δεξί Basic55 Ιβουάρ SR ,42 Λευκό SR ,42 Σαμπάνια SR ,20 Μαύρο SR ,27 Ζαχαρί SR ,27 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SR ,32 Λευκό SR ,32 Αλουμίνιο SR ,38 Meteor SR ,38 Λευκό Soft Touch SR ,38 Μαύρο Soft Touch SR ,38 Pure ανοξείδωτο ατσάλι SR ,20 Πλήκτρο /2 θέσης, με σύμβολο «Φως», αριστερό Basic55 Ιβουάρ SRL-2-L ,73 Λευκό SRL-2-L ,73 Σαμπάνια SRL-2-L ,57 Μαύρο SRL-2-L ,9 Ζαχαρί SRL-2-L ,9 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRL-2-L ,6 Λευκό SRL-2-L ,6 Αλουμίνιο SRL-2-L ,63 Meteor SRL-2-L ,63 Λευκό Soft Touch SRL-2-L ,63 Μαύρο Soft Touch SRL-2-L ,63 Pure ανοξείδωτο ατσάλι SRL-2-L ,57 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB-free@home Overview 203 2CDC Οικιακός ABB 500 αυτοματισμός 098 i-bus C020 KNX 3/8

112 Σύστημα οικιακού αυτοματισμού Μετώπες 2 πλήκτρων Τύπος Κωδικός προμηθευτή Κωδικός Τιμή ( ) Πλήκτρο /2 θέσης, με σύμβολο «Φως», δεξί 3 SRL-2-R-84 SRB-2-84 Basic55 Ιβουάρ SRL-2-R ,73 Λευκό SRL-2-R ,73 Σαμπάνια SRL-2-R ,57 Μαύρο SRL-2-R ,9 Ζαχαρί SRL-2-R ,9 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRL-2-R ,4 Λευκό SRL-2-R ,6 Αλουμίνιο SRL-2-R ,63 Meteor SRL-2-R ,63 Λευκό Soft Touch SRL-2-R ,63 Μαύρο Soft Touch SRL-2-R ,63 Pure ανοξείδωτο ατσάλι SRL-2-R ,57 Πλήκτρο /2 θέσης, με σύμβολο «Ρολά επάνω-κάτω», αριστερό/δεξί Basic55 Ιβουάρ SRB ,73 Λευκό SRB ,73 Σαμπάνια SRB ,57 Μαύρο SRB ,9 Ζαχαρί SRB ,9 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRB ,6 Λευκό SRB ,6 Αλουμίνιο SRB ,63 Meteor SRB ,63 Λευκό Soft Touch SRB ,63 Μαύρο Soft Touch SRB ,63 Pure ανοξείδωτο ατσάλι SRB ,57 Πλήκτρο /2 θέσης, με σύμβολο «Σενάριο», αριστερό Basic55 Ιβουάρ SRS-2-L ,73 Λευκό SRS-2-L ,73 Σαμπάνια SRS-2-L ,57 Μαύρο SRS-2-L ,9 Ζαχαρί SRS-2-L ,9 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRS-2-L ,6 Λευκό SRS-2-L ,6 Αλουμίνιο SRS-2-L ,63 Meteor SRS-2-L ,63 Λευκό Soft Touch SRS-2-L ,63 Μαύρο Soft Touch SRS-2-L ,63 Pure ανοξείδωτο ατσάλι SRS-2-L ,57 3/9 Οικιακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB-free@home i-bus KNX Smart Home and Intelligent Building Control Product Range Overview 203

113 Μετώπες 2 πλήκτρων Τύπος Κωδικός προμηθευτή Κωδικός Τιμή ( ) Πλήκτρο /2 θέσης, με σύμβολο «Σενάριο», δεξί SRS-2-R-84 SRD-2-R-84 Basic55 Ιβουάρ SRS-2-R ,73 Λευκό SRS-2-R ,73 Σαμπάνια SRS-2-R ,57 Μαύρο SRS-2-R ,9 Ζαχαρί SRS-2-R ,9 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRS-2-R ,6 Λευκό SRS-2-R ,6 Αλουμίνιο SRS-2-R ,63 Meteor SRS-2-R ,63 Λευκό Soft Touch SRS-2-R ,63 Μαύρο Soft Touch SRS-2-R ,63 Pure ανοξείδωτο ατσάλι SRS-2-R ,57 Πλήκτρο /2 θέσης, με σύμβολο «Dimmer», αριστερό Basic55 Ιβουάρ SRD-2-L ,73 Λευκό SRD-2-L ,73 Σαμπάνια SRD-2-L ,57 Μαύρο SRD-2-L ,9 Ζαχαρί SRD-2-L ,9 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRD-2-L ,6 Λευκό SRD-2-L ,6 Αλουμίνιο SRD-2-L ,63 Meteor SRD-2-L ,63 Λευκό Soft Touch SRD-2-L ,63 Μαύρο Soft Touch SRD-2-L ,63 Pure ανοξείδωτο ατσάλι SRD-2-L ,57 Πλήκτρο /2 θέσης, με σύμβολο «Dimmer», δεξί Basic55 Ιβουάρ SRD-2-R ,73 Λευκό SRD-2-R ,73 Σαμπάνια SRD-2-R ,57 Μαύρο SRD-2-R ,9 Ζαχαρί SRD-2-R ,9 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ SRD-2-R ,6 Λευκό SRD-2-R ,6 Αλουμίνιο SRD-2-R ,63 Meteor SRD-2-R ,63 Λευκό Soft Touch SRD-2-R ,63 Μαύρο Soft Touch SRD-2-R ,63 Pure ανοξείδωτο ατσάλι SRD-2-R , Για τον υπολογισμό πλήρους διακοπτών θα πρέπει να επιλεγούν και τα αντίστοιχα πλαίσια. ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB-free@home Overview 203 2CDC Οικιακός ABB 500 αυτοματισμός 098 i-bus C020 KNX 3/0

114 Σύστημα οικιακού αυτοματισμού Μονάδα Θερμοστάτη Με οθόνη LCD με ένδειξης της ρύθμισης θερμοκρασίας και κατάστασης λειτουργίας Τύπος Κωδικός προμηθευτή Κωδικός Τιμή ( ) 3 RTC-F- CP-RTC-84 MD-F Χωνευτή μονάδα Θερμοστάτη RTC-F ,26 Μετώπες μονάδας θερμοστάτη Basic55 Ιβουάρ CP-RTC ,36 Λευκό CP-RTC ,36 Σαμπάνια CP-RTC ,56 Μαύρο CP-RTC ,46 Ζαχαρί CP-RTC ,46 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ CP-RTC ,55 Λευκό CP-RTC ,55 Αλουμίνιο CP-RTC ,57 Meteor CP-RTC ,57 Λευκό Soft Touch CP-RTC ,57 Μαύρο Soft Touch CP-RTC ,57 Pure ανοξείδωτο ατσάλι CP-RTC ,56 Ανιχνευτές κίνησης χωνευτής τοποθέτησης. Μονάδα αισθητήρα Basic55 Ιβουάρ MD-F ,36 Λευκό MD-F ,36 Σαμπάνια MD-F ,2 Μαύρο MD-F ,20 Ζαχαρί MD-F ,20 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ MD-F ,28 Λευκό MD-F ,28 Αλουμίνιο MD-F ,0 Meteor MD-F ,35 Λευκό Soft Touch MD-F ,35 Μαύρο Soft Touch MD-F ,35 Pure ανοξείδωτο ατσάλι MD-F ,2 Ανιχνευτές κίνησης χωνευτής τοποθέτησης. Μονάδα αισθητήρα/ενεργοποιητή, κανάλι Basic55 Ιβουάρ MSA ,53 Λευκό MSA ,53 Σαμπάνια MSA ,6 Μαύρο MSA ,6 Ζαχαρί MSA ,6 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ MSA-F ,32 Λευκό MSA-F ,32 Αλουμίνιο MSA-F ,26 Meteor MSA-F ,26 Λευκό Soft Touch MSA-F ,26 Μαύρο Soft Touch MSA-F ,26 Pure ανοξείδωτο ατσάλι MSA-F ,6 - Για τον υπολογισμό πλήρους διακοπτών θα πρέπει να επιλεγούν και τα αντίστοιχα πλαίσια. 3/ Οικιακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB-free@home i-bus KNX Smart Home and Intelligent Building Control Product Range Overview 203

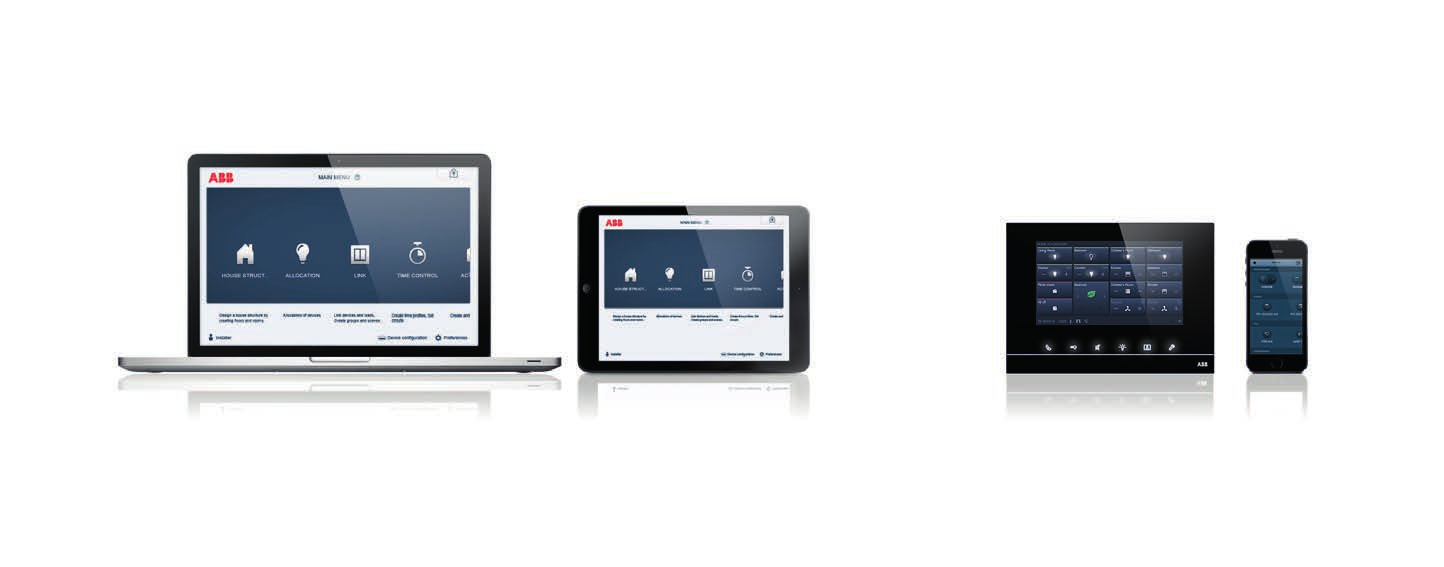

115 wireless Μια νέα αίσθηση ελευθερίας ΝΕΟ Wireless Ασύρματες συσκευές Νέες ασύρματες συσκευές για αυτοματισμούς σε υπάρχουσες κατοικίες μέσω του συστήματος Αυτές οι νέες συσκευές μπορούν να εγκατασταθούν σε υπάρχουσες εγκαταστάσεις χωρίς να απαιτείται αλλαγή στην καλωδίωση. Η μόνο ανάγκη που υπάρχει είναι αυτή της τροφοδοσίας των συσκευών με ονομαστική τάση 230 V. Μέσω του ασύρματου Access Point του συστήματος κάθε ασύρματος διακόπτης, λειτουργώντας σαν πομπός, θα μεταφέρει ασύρματα την εντολή ενεργοποίησης στα φορτία της εγκατάστασης. 3 Voice control Μια νέα μοναδική λειτουργία είναι πλέον διαθέσιμη στο ABB-free@home. Έλεγχος όλων των λειτουργιών της εγκατάστασης μέσω φωνητικής εντολής από το smartphone. Philips hue LEDs Με το ασύρματο access point του ABB-free@home είναι δυνατός και ο έλεγχος των νέων dimmable λαμπτήρων Philips Hue. ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB-free@home Overview 203 2CDC Οικιακός ABB 500 αυτοματισμός 098 i-bus C020 KNX 3/2

116 wireless Μια νέα αίσθηση ελευθερίας Ασύρματοι Αισθητήρες & Αισθητήρες - Ενεργοποιητές του συστήματος ABB-free@home Τύπος Κωδικός προμηθευτή Κωδικός Τιμή ( ) 3 Ασύρματοι Αισθητήρες & Αισθητήρες-Ενεργοποιητές του συστήματος ABB-free@home, πλήκτρου Συνδυάζονται με μετώπες ενός πλήκτρου free@home Μονάδα αισθητήρα πλήκτρου SU-F-.0.-WL 2CKA006200A0072 Κ.Ε.* 7,76 Μονάδα αισθητήρα/ενεργοποιητή κανάλι, SSA-F-..-WL 2CKA006200A0074 Κ.Ε.* 30,56 πλήκτρο Μονάδα αισθητήρα/ενεργοποιητή dimmer, SDA-F-..-WL 2CKA006200A0077 Κ.Ε.* 95,84 κανάλι, πλήκτρο Μονάδα αισθητήρα/ενεργοποιητή ρολών, κανάλι, πλήκτρο SBA-F-..-WL 2CKA006200A0079 Κ.Ε.* 43,36 Ασύρματοι Αισθητήρες & Αισθητήρες-Ενεργοποιητές του συστήματος ABB-free@home, 2 πλήκτρων Συνδυάζονται με μετώπες δύο πλήκτρων free@home Μονάδα αισθητήρα 2 πλήκτρων SU-F-2.0.-WL 2CKA006200A0073 Κ.Ε.* 24,6 Μονάδα αισθητήρα/ενεργοποιητή SSA-F-2..-WL 2CKA006200A0075 Κ.Ε.* 36,96 κανάλι, 2 πλήκτρα Μονάδα αισθητήρα/ενεργοποιητή SSA-F-2.2.-WL 2CKA006200A0076 Κ.Ε.* 49,76 2 κανάλια, 2 πλήκτρα Μονάδα αισθητήρα/ενεργοποιητή dimmer, SDA-F-2..-WL 2CKA006200A0078 Κ.Ε.* 202,24 κανάλι, 2 πλήκτρα Μονάδα αισθητήρα/ενεργοποιητή ρολών, κανάλι, 2 πλήκτρα SBA-F-2..-WL 2CKA006200A0080 Κ.Ε.* 49,76 Ασύρματος θερμοστάτης. Συνδυάζονται με μετώπες θερμοστάτη ABB-free@home Χωνευτή μονάδα αισθητήρα Θερμοστάτη RTC-F--WL 2CKA006200A008 Κ.Ε.* 228,48 Χωνευτή μονάδα αισθητήρα/ενεργοποιητή RTC-F-2.--WL 2CKA006200A0082 Κ.Ε.* 24,92 Θερμοστάτη κανάλι Εξωτερική κεραία Εξωτερική κεραία wireless (αναμετάδοση σήματος) SAP--WL 2CKA006200A000 Κ.Ε.* 47,49 Ασύρματοι ανιχνευτές κίνησης χωνευτής τοποθέτησης. Μονάδα αισθητήρα/ενεργοποιητή, κανάλι Basic55 Ιβουάρ MSA-F WL 2CKA006200A0087 Κ.Ε.* 235,0 Λευκό MSA-F WL 2CKA006200A0089 Κ.Ε.* 235,0 Σαμπάνια MSA-F WL 2CKA006200A0088 Κ.Ε.* 24,92 Μαύρο MSA-F WL 2CKA006200A0090 Κ.Ε.* 236,93 Ζαχαρί MSA-F WL 2CKA006200A009 Κ.Ε.* 236,93 Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel Ιβουάρ MSA-F WL 2CKA006200A0084 Κ.Ε.* 237,3 Λευκό MSA-F WL 2CKA006200A0086 Κ.Ε.* 237,3 Αλουμίνιο MSA-F WL 2CKA006200A0085 Κ.Ε.* 240,64 Meteor MSA-F WL 2CKA006200A0094 Κ.Ε.* 240,64 Λευκό Soft Touch MSA-F WL 2CKA006200A0097 Κ.Ε.* 240,64 Μαύρο Soft Touch MSA-F WL 2CKA006200A0098 Κ.Ε.* 240,64 Pure ανοξείδωτο ατσάλι MSA-F WL 2CKA006200A0096 Κ.Ε.* 24,92 * Κ.Ε. Κατόπιν ερώτησης. - Οι μετώπες (πλαστικά καλύματα) των μηχανισμών αισθητήρων/ενεργοποιητών σε έκδοση wireless (ασύρματη) είναι ίδιες με αυτές της ενσύρματης έκδοσης του συστήματος. 3/3 Οικιακός 2CDC 500 αυτοματισμός 098 C020 ABB ABB-free@home i-bus KNX Smart Home and Intelligent Building Control Product Range Overview 203

117 3 Νέα αίσθηση ελευθερίας Ασύρματη έκδοση - μία νέα λύση για υλοποίηση αυτοματισμού σε υφιστάμενες εγκαταστάσεις Απόλυτη ευελιξία - συνεργασία μεταξύ ενσύρματων και ασύρματων συσκευών 64 ενσύρματες και 64 ασύρματες συσκευές σε ένα σύστημα ABB-free@home Eύκολος έλεγχος του φωτισμού (ΟΝ, OFF, dimming), των ρολών σκίασης, των σεναρίων λειτουργίας και του συστήματος ψύξης/θέρμανσης ABB i-bus KNX Smart Home and Intelligent Building Control Product Range ABB-free@home Overview 203 2CDC Οικιακός ABB 500 αυτοματισμός 098 i-bus C020 KNX 3/4

118 ZigBee Light Link Ασύρματες λύσεις αυτοματισμού 4 Με τους νέους διακόπτες, με πρωτόκολλο ZigBee της ABB, μπορείτε εύκολα να επεκτείνετε την κλασική εγκατάσταση της οικίας σας και να ενσωματώσετε λειτουργίες αυτοματισμού για έλεγχο φωτισμού ή άλλων φορτίων χωρίς μερεμέτια ή πολύπλοκα συστήματα. Το παγκόσμιο πρωτόκολλο ZigBee εγγυάται υψηλή απόδοση, συμβατότητα με ένα εύρος συσκευών τύπου ZigBee και ευκολία στην εγκατάσταση. Οι λαμπτήρες Philips hue μπορούν να ελεχθούν χωρίς τη χρήση της εφαρμογής, μέσω των ασύρματων διακοπτών με πρωτόκολλο ZigBee της ABB. Διατίθενται διακόπτες στις σειρές: Future linear, Solo, Carat, Busch-axcent, Pure Stainless steel 4/ Ασύρματος 2CDC έλεγχος C020 φορτίων ABB i-bus ZigBee KNX Smart Home and Intelligent Building Control Product Range Overview 203

119 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range Overview ZigBee 203 Ασύρματος 2CDC ABB έλεγχος i-bus φορτίων C020 KNX 4/2 4

120 ZigBee Light Link Ασύρματες λύσεις αυτοματισμού Ασύρματος έλεγχος φωτισμού ON/OFF και έλεγχος φωτεινότητας (dimming) έρχεται να αναβαθμίσει τη συμβατική εγκατάσταση και να δώσει λειτουργική λύση στις ανακαινίσεις, μέσω του ανοιχτού πρωτοκόλλου ZigBee. 4 Τροφοδοτικό ZLL για παθητικά στοιχεία ελέγχου (control elements), χωνευτής τοποθέτησης (FM) Για την τροφοδοσία των ελέγχου 673x-xxx, και εφαρμογές όπου απαιτείται μόνιμη τροφοδοσία. Ονομαστική τάση: 230 V, ±0 % και ονομαστική ένταση: 50 ma. Τάση εξόδου: 30 V, ± 2 V, στα 50/60 Hz. Βαθμός προστασίας: IP 20 και βάθος τοποθέτησης: 33 mm. 670 U-500 Αριθμ. στοιχ. Τροφοδοτικό ZLL για παθητικά στοιχεία ελέγχου (control elements), χωνευτής τοποθέτησης (FM) 670 U ,72 0, 67 U-500 Εντολοδοτούμενος επαφέας ZLL f, 0 A/ AC3, χωνευτής τοποθέτησης (FM) Για τον έλεγχο λαμπτήρων οικονομίας LED, πυράκτωσης, φθορισμού και αλογόνου χαμηλής τάσης που ενεργοποιούνται μέσω Μ/Σ. Συνεργάζονται με τα στοιχεία ελέγχου 6735-xxx, 6736-xxx και 6737-xxx. Κατάλληλος για ωμικά, χωρητικά και επαγωγικά φορτία ονομαστικής έντασης 0 ΑΧ, W/VA και φορτία LED ονομαστικής ισχύος 00 VA. Διαθέτει επαφή εξόδου NO, βαθμό προστασίας: IP 20 και βάθος τοποθέτησης: 33 mm. Απαιτείται καλωδίωση ουδετέρου. Αριθμ. στοιχ. Εντολοδοτούμενος επαφέας ZLL f, 0 A/ AC3, χωνευτής τοποθέτησης FM 67 U ,28 0, U-500 Dimmer γενικής χρήσης ZLL, f, 200 VA, χωνευτής τοποθέτησης (FM) Για ρύθμιση φωτεινότητας σε λαμπτήρες πυράκτωσης, αλογόνου 230 V, αλογόνου χαμηλής τάσης μέσω συμβατικών ή ηλεκτρονικών Μ/Σ και ντιμαριζόμενων λαμπτήρων οικονομίας LED. Με δυνατότητα ελέγχου συνδυασμού φορτίων LED και συμβατικών. Διαθέτει μνήμη επιπέδου φωτεινότητας και ρύθμιση ελάχιστης φωτεινότητας. Συνεργάζεται με τα στοιχεία ελέγχου 6735-xxx, 6736-xxx και 6737-xxx. Ονομαστική ισχύς 2-00 W/VA (φορτία LED) & W/VA (συμβατικά φορτία), στα 50/60 Hz, βαθμό προστασίας: IP 20 και βάθος τοποθέτησης: 33 mm. Απαιτείται καλωδίωση ουδετέρου. Αριθμ. στοιχ. Dimmer γενικής χρήσης ZLL, f, 200 VA, FM 675 U ,60 0,2 4/3 Ασύρματος 2CDC έλεγχος C020 φορτίων ABB i-bus ZigBee KNX Smart Home and Intelligent Building Control Product Range Overview 203

121 Ρευματοδότης ZLL,.380 VA Ρευματοδότης για έλεγχο ηλεκτρικών φορτίων μέχρι τα.380 W/VA (δε χρησιμοποιείται για τον έλεγχο ηλεκτρικών θερμαντικών συσκευών). Τα συνδεδεμένα φορτία ενεργοποιούνται/ απενεργοποιούνται μέσω μικροδιακόπτη. Εύρος λειτουργίας: 00 m, ονομαστική τάση 230 V, ονομαστική ένταση: 6 ΑΧ, Ονομαστική ισχύς:.380 W/VA (συμβατικά φορτία), 00 W/VA (φορτία LED), συχνότητα 50 Hz-60 Hz, βαθμό προστασίας: IP 20. Αριθμ. στοιχ Ρευματοδότης ZLL,.380 VA ,20 0,26 4 Μπουτόν - ενεργού στοιχείου ZigΒee Light Link, f/2 scenes χωνευτής/επίτοιχης τοποθέτησης (FM/SM) Μπουτόν ενεργητικού στοιχείου χωνευτής ή επίτοιχης τοποθέτησης, καναλιού & 2 σεναρίων. Διαθέτει υποδοχή για επιγραφή. Εύρος λειτουργίας: 00 m, μπαταρία λιθίου τύπου CR2450 με τριετή διάρκεια ζωής. Ονομαστική τάση: 3 V και βαθμό προστασίας: ΙΡ /0-84 Αριθμ. στοιχ. Πλήκτρο θέσης Future linear, Solo, Carat, Busch-axcent Savanna / Ιβουάρ 6735/ ,84 0,2 Αλουμίνιο 6735/ ,52 0,2 Davos-Husky / Λευκό 6735/ ,84 0,2 Λευκό / Soft Touch 6735/ ,52 0,2 Μαύρο / Soft Touch 6735/ ,52 0,2 Meteor 6735/ ,52 0,2 Pure Stainless steel Ατσάλι 6735/ ,56 0,2 Μπουτόν - ενεργού στοιχείου ZigΒee Light Link, 2f/4 scenes χωνευτής/επίτοιχης τοποθέτησης (FM/SM) Μπουτόν ενεργητικού στοιχείου χωνευτής ή επίτοιχης τοποθέτησης, 2 καναλιών & 4 σεναρίων. Διαθέτει υποδοχή για επιγραφή. Εύρος λειτουργίας: 00 m, μπαταρία λιθίου τύπου CR2450 με τριετή διάρκεια ζωής. Ονομαστική τάση: 3 V και βαθμό προστασίας: ΙΡ /0-84 Αριθμ. στοιχ. Πλήκτρο 2 θέσεων Future linear, Solo, Carat, Busch-axcent Savanna / Ιβουάρ 6736/ ,2 0,2 Αλουμίνιο 6736/ ,96 0,2 Davos-Husky / Λευκό 6736/ ,2 0,2 Λευκό / Soft Touch 6736/ ,96 0,2 Μαύρο / Soft Touch 6736/ ,96 0,2 Meteor 6736/ ,96 0,2 Pure Stainless steel Ατσάλι 6736/ ,6 0,2 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range Overview ZigBee 203 Ασύρματος 2CDC ABB έλεγχος i-bus φορτίων C020 KNX 4/4

122 ZigBee Light Link Ασύρματες λύσεις αυτοματισμού Μπουτόν - ενεργού στοιχείου ZigΒee Light Link, 4f/8 scenes χωνευτής/επίτοιχης τοποθέτησης (FM/SM) Μπουτόν ενεργητικού στοιχείου χωνευτής ή επίτοιχης τοποθέτησης, 4 καναλιών & 8 σεναρίων. Διαθέτει υποδοχή για επιγραφή. Εύρος λειτουργίας: 00 m, μπαταρία λιθίου τύπου CR2450 με τριετή διάρκεια ζωής. Ονομαστική τάση: 3 V και βαθμό προστασίας: ΙΡ /0-84 Αριθμ. στοιχ. Πλήκτρο 4 θέσεων Future linear, Solo, Carat, Busch-axcent Savanna / Ιβουάρ 6737/ ,36 0,2 Αλουμίνιο 6737/ ,40 0,2 Davos-Husky / Λευκό 6737/ ,36 0,2 Λευκό / Soft Touch 6737/ ,36 0,2 Μαύρο / Soft Touch 6737/ ,36 0,2 Meteor 6737/ ,40 0,2 Pure Stainless steel Ατσάλι 6737/ ,44 0,2 Μπουτόν - παθητικό στοιχείο/μετώπη ZigΒee Light Link Για ασύρματο έλεγχο φορτίων και έλεγχο φωτεινότητας σε συνδυασμό με τους μηχανισμούς 670 U, 67 U και 675, καναλιού. Ανάκληση μέχρι 2 σενάρια, εύρος λειτουργίας: 00 m και βαθμός προστασίας ΙΡ 20. Αριθμ. στοιχ Πλήκτρο θέσης Future linear, Solo, Carat, Busch-axcent Savanna / Ιβουάρ ,32 0,2 Αλουμίνιο ,00 0,2 Davos - Husky / Λευκό ,32 0,2 Λευκό / Soft Touch ,00 0,2 Μαύρο / Soft Touch ,00 0,2 Meteor ,00 0,2 Pure Stainless steel Ατσάλι ,80 0,2 4/5 Ασύρματος 2CDC έλεγχος C020 φορτίων ABB i-bus ZigBee KNX Smart Home and Intelligent Building Control Product Range Overview 203

123 Μπουτόν - παθητικό στοιχείο/μετώπη ZigΒee Light Link 2 g Για ασύρματο έλεγχο φορτίων και έλεγχο φωτεινότητας σε συνδυασμό με τους μηχανισμούς 670 U, 67 U και 675, 2 καναλιών. Ανάκληση μέχρι 4 σενάρια, εύρος λειτουργίας: 00 m και βαθμός προστασίας ΙΡ 20. Αριθμ. στοιχ Πλήκτρο 2 θέσεων Future linear, Solo, Carat, Busch-axcent Savanna / Ιβουάρ ,60 0,2 Αλουμίνιο ,44 0,2 Davos - Husky / Λευκό ,60 0,2 Λευκό / Soft Touch ,44 0,2 Μαύρο / Soft Touch ,44 0,2 Meteor ,44 0,2 Pure Stainless steel Ατσάλι ,68 0,2 4 Μπουτόν - παθητικό στοιχείο/μετώπη ZigΒee Light Link 4 g Για ασύρματο έλεγχο φορτίων και έλεγχο φωτεινότητας σε συνδυασμό με τους μηχανισμούς 670 U, 67 U και 675, 4 καναλιών. Ανάκληση μέχρι 8 σενάρια, εύρος λειτουργίας: 00 m και βαθμός προστασίας ΙΡ 20. Αριθμ. στοιχ Πλήκτρο 4 θέσεων Future linear, Solo, Carat, Busch-axcent Savanna / Ιβουάρ ,84 0,2 Αλουμίνιο ,88 0,2 Davos - Husky / Λευκό ,84 0,2 Λευκό / Soft Touch ,88 0,2 Μαύρο / Soft Touch ,88 0,2 Meteor ,88 0,2 Pure Stainless steel Ατσάλι ,92 0,2 ABB i-bus KNX Smart Home and Intelligent Building Control Product Range Overview ZigBee 203 Ασύρματος 2CDC ABB έλεγχος i-bus φορτίων C020 KNX 4/6
