Ιχθυολογία Ενότητα 4η. Εργαστηριακή Άσκηση Eκτίμησης Ηλικίας Ιχθύων Περσεφόνη Μεγαλοφώνου, Αναπλ. Καθηγήτρια Σχολή Θετικών Επιστημών Τμήμα Βιολογίας

Transcript

1 Ιχθυολογία Ενότητα 4 η. Εργαστηριακή Άσκηση Eκτίμησης Ηλικίας Ιχθύων Περσεφόνη Μεγαλοφώνου, Αναπλ. Καθηγήτρια Σχολή Θετικών Επιστημών Τμήμα Βιολογίας

2 ΜΕΘΟΔΟΙ ΕΚΤΙΜΗΣΗΣ ΗΛΙΚΙΑΣ ΑΜΕΣΟΙ ΜΕΘΟΔΟΙ ΕΜΜΕΣΟΙ ΜΕΘΟΔΟΙ ΜΑΡΚΑΡΙΣΜΑ ΣΚΕΛΕΤΙΚΕΣ ΔΟΜΕΣ ΜΕΘΟΔΟΣ PETERSEN Οτόλιθοι Λέπια Σπόνδυλοι Βραγχιακό επικάλυμα Ακτίνες, άκανθες Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 2

3 Γιατί τα ψάρια έχουν λέπια ; 1 Ο κύριος σκοπός των λεπιών είναι η παροχή εξωτερικής προστασίας. Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 3

4 Έχουν όλα τα ψάρια λέπια ; 2 Πολλά είδη ψαριών δεν έχουν λέπια. Οικογένεια Gobiesocidae. Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 4

5 Πόσα είδη λεπιών υπάρχουν ; Πλακοειδή Κοσμοειδή Γανοειδή Κυκλοειδή και Κτενοειδή Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 5

6 Πλακοειδή λέπια Καρχαρίες Ράγιες Δεν αυξάνουν σε μέγεθος Ομοιάζουν με δόντια 3 4 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 6

7 Κοσμοειδή λέπια 6 5 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 7 7

8 Γανοειδή λέπια Τροποποιημένα κοσμοειδή Ρομβοειδή στο σχήμα Polypteridae Poliodontidae Lepisosteidae Acipenseridae 8 9 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 8

9 Κυκλοειδή λέπια Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 9

10 Κτενοειδή λέπια Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 10

11 Όλα τα λέπια έχουν το ίδιο μέγεθος ; Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 11

12 Μπορεί ένα ψάρι να έχει περισσότερο από ένα τύπο λεπιών ; 16 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 12

13 Μπορεί το είδος των λεπιών να διαφέρει ανάλογα με το φύλο ; 17 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 13

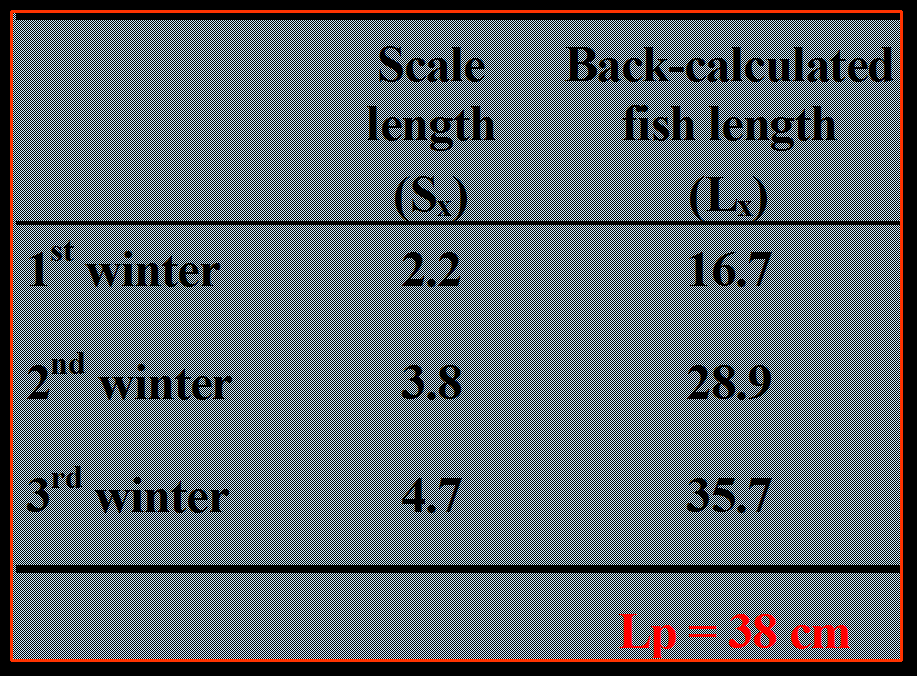

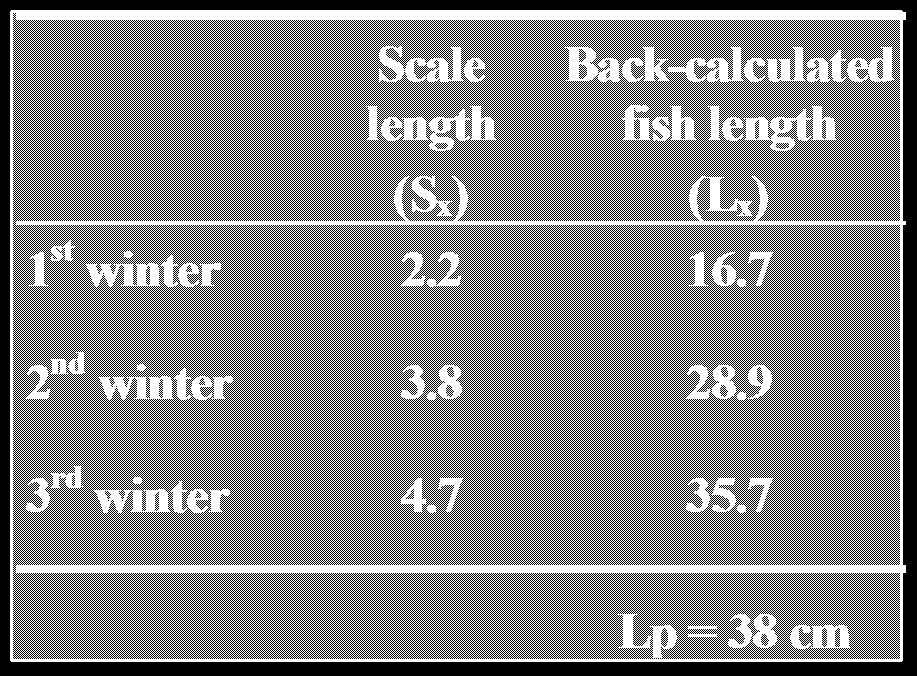

14 Σχέσεις μήκους λεπιών και μήκους ψαριών L x = L p ( S x /S p ) Lea s Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 14

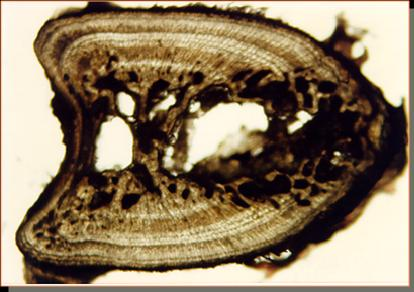

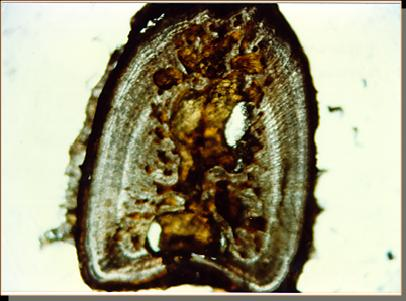

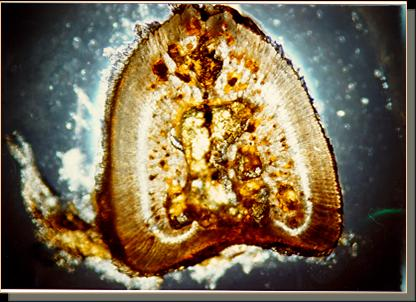

15 Τομές ακανθών νεαρών τόννων Κλάση Ηλικίας Ι Κλάση Ηλικίας ΙΙ Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 15

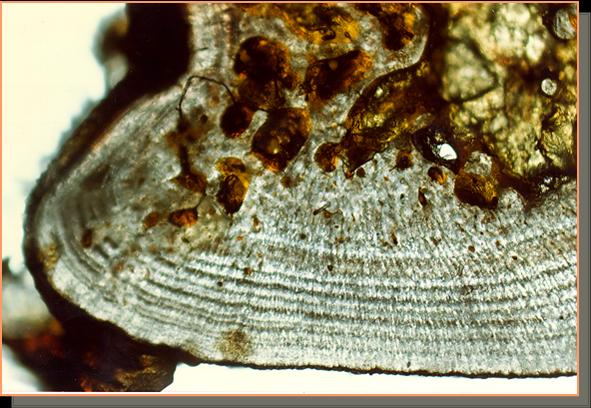

16 Τομές ακανθών ενήλικων τόννων Κλάση Ηλικίας ΙΙΙ Κλάση Ηλικίας VΙIΙ Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 16

17 Αναδρομικός υπολογισμός του μήκους Fli=a + (FL-a) Ri/R (Lee, 1920) Fli= μήκος ψαριού στο χρόνο i FL=παρατηρούμενο μήκος ψαριού α=διορθωτική παράμετρος Ri= ακτίνα του i δακτυλίου R= ακτίνα τομής άκανθας 23 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 17

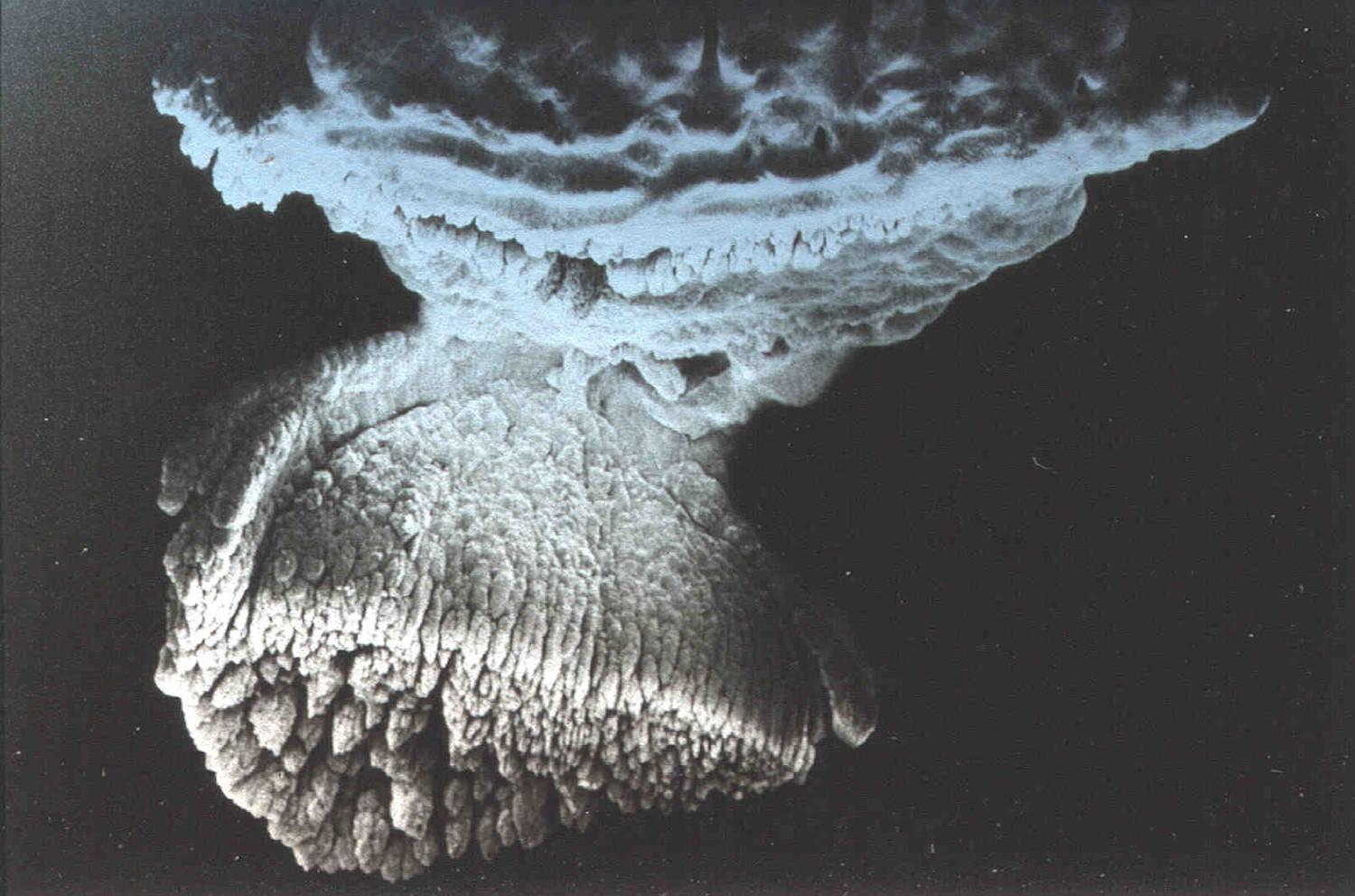

18 Ωτόλιθοι μεγάλων πελαγικών ψαριών 24 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 18

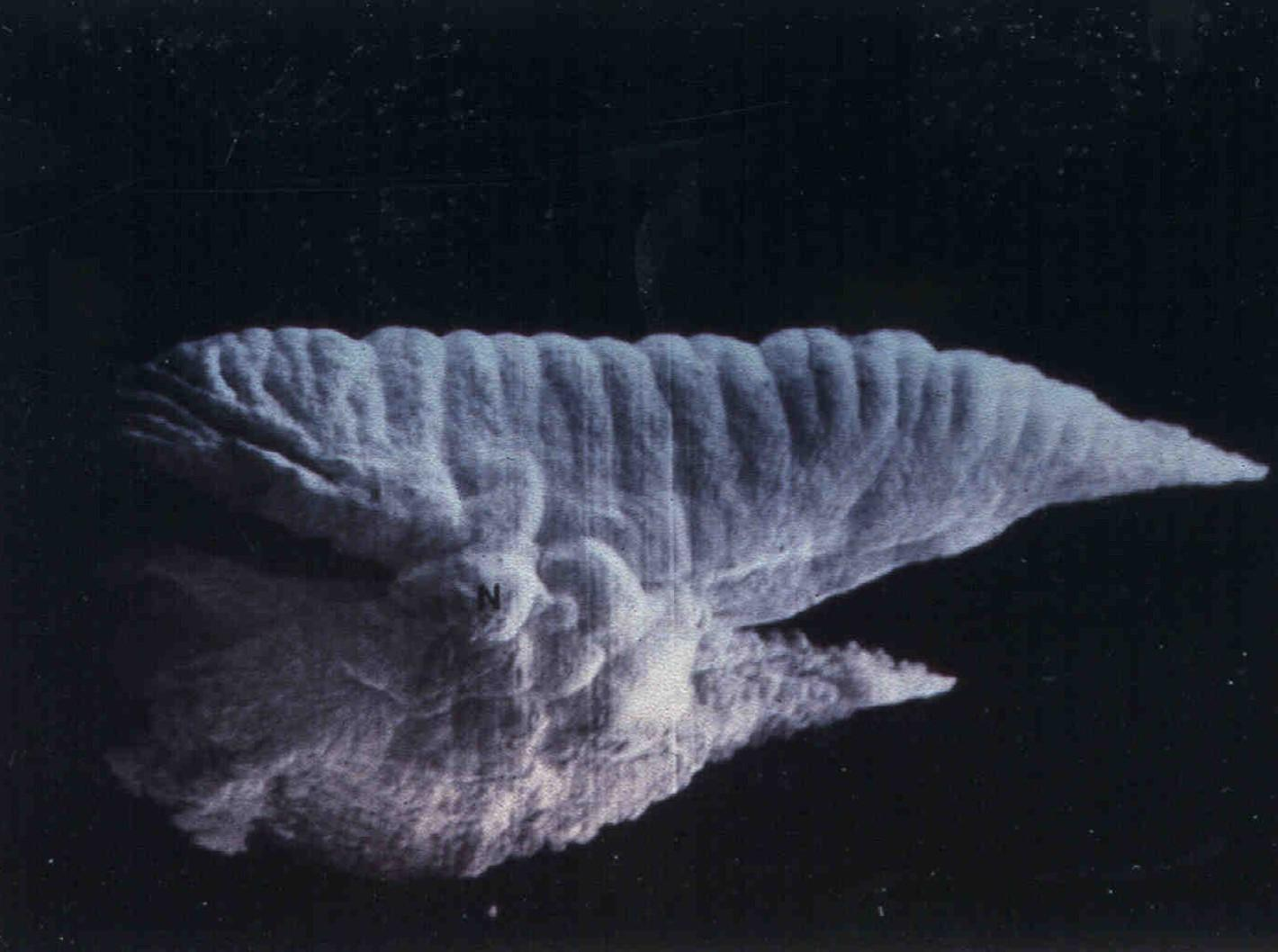

19 Ωτόλιθοι μικρού μεγέθους χαρακτηριστική μορφολογία 25 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 19

20 Εξαγωγή ωτολίθων Κάνετε μία τομή στην κεφαλή του ατόμου κατά μήκος του μέσου οβελιαίου επιπέδου ξεκινώντας από την άνω σιαγώνα. Στην περιοχή κάτω από την εγκεφαλική κάψα θα αναζητήσετε με προσοχή το μεγαλύτερο ζευγάρι των ωτολίθων. Ο πιο εύκολος τρόπος ανάγνωσης των ωτολίθων είναι η τοποθέτησή τους μέσα σε λίγες σταγόνες νερό, με μαύρο υπόβαθρο και προσπίπτοντα φωτισμό. Στο μαύρο υπόβαθρο οι αδιαφανείς ζώνες φαίνονται λευκές και οι διαφανείς σκοτεινές. Με βάση τον αριθμό των διαφανών δακτυλίων προσδιορίστε την ηλικία. Η αποθήκευσή των ωτολίθων σε μίγμα γλυκερίνης και αλκοόλης, σε αναλογία 2:3, τους κάνει περισσότερο ευανάγνωστους για την εκτίμηση της ηλικίας. Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 20

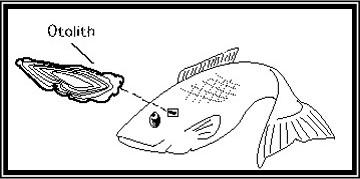

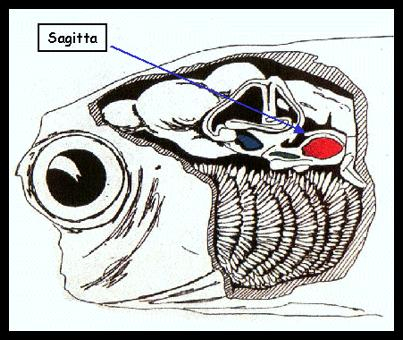

21 Θέση ωτολίθων 27 β) Θέση ημικυκλικών σωλήνων και ωτολίθων σε κεφάλι Οστεϊχθύος 26 α) Σημείο εύρεσης ωτολίθων σε Οστεϊχθύ. γ) Ημικυκλικοί σωλήνες, ακουστική κάψα και θέση των τριών ωτολίθων 28 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 21

22 Εξαγωγή ωτολίθων τσιπούρας Μετρήσεις μορφομετρίας ωτολίθων (μήκος, πλάτος, περίμετρος, βάρος, εμβαδόν), μέσω του Image Pro Plus Analysis System. Στατιστική ανάλυση και συσχέτιση μεταξύ των μορφομετρικών χαρακτηριστικών. 29 Υπολογισμός: δείκτη κυκλικότητας (Co) δείκτη ορθογωνικότητας (Ro) και τιμής Ε. 30 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 22

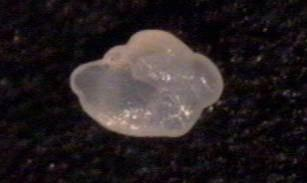

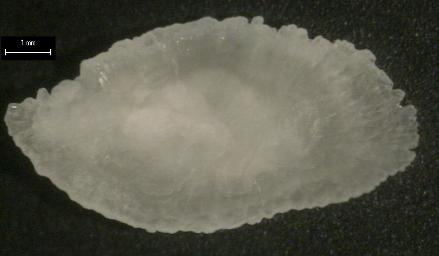

23 Ωτόλιθοι τσιπούρας Α: 1,83 μηνών, Lo = 0,58mm (x5 μεγέθυνση) 31 Β: 5,5 μηνών, Lo = 3,52mm (x5 μεγέθυνση) 32 Γ: 17,5 μηνών, Lo = 7,18mm (x5 μεγέθυνση) 33 Δ: 32,5 μηνών, Lo = 9,13mm (x5 μεγέθυνση) 34 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 23

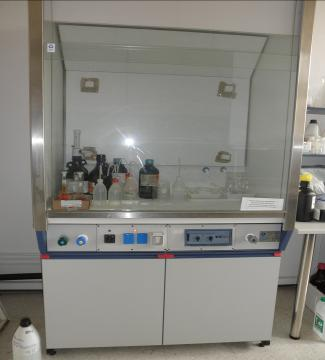

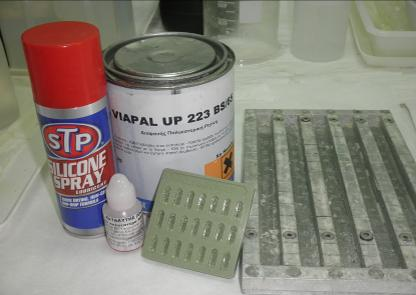

24 Διαδικασία εγκλεισμού και τομών Εγκλεισμός ωτολίθων σε διαφανή πολυεστερική ρητίνη (VIAPAL UP). Τομές ωτολίθων κάθετες στην περιοχή του πυρήνα (ηλεκτρικό όργανο κοπής). Εκτίμηση ηλικίας με τη μέτρηση: 35 - ημερήσιων δακτυλίων ωτολίθων (άτομα <1 έτος). - ετήσιων δακτυλίων ωτολίθων (άτομα >1 έτος). Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 24 36

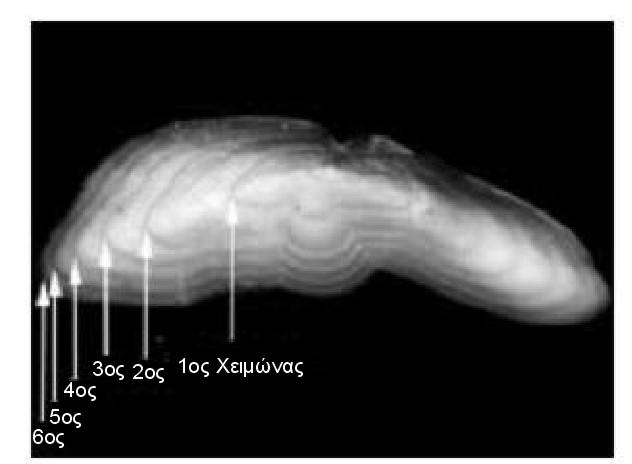

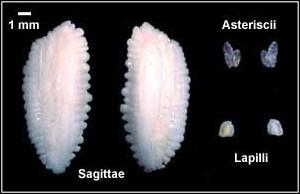

25 Ωτόλιθοι μπακαλιάρου Β) Σχηματική απεικόνιση εγκάρσιας τομής ωτολίθου. 38 Α) Τα τρία ζεύγη ωτολίθων μπακαλιάρου. 37 Γ) Ετήσιοι δακτύλιοι σε τομή ωτολίθου. 39 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 25

26 Ημερήσιοι δακτύλιοι ωτολίθου 40 Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 26

27 Τέλος Παρουσίασης Ενότητα 4η. Εργαστηριακή Άσκηση Εκτίμησης Ηλικίας Ιχθύων 27
