ISP PPR1 WA16x Ανιχνευτές LSN PIR Σειρά Professional με αντι-κάλυψη

Transcript

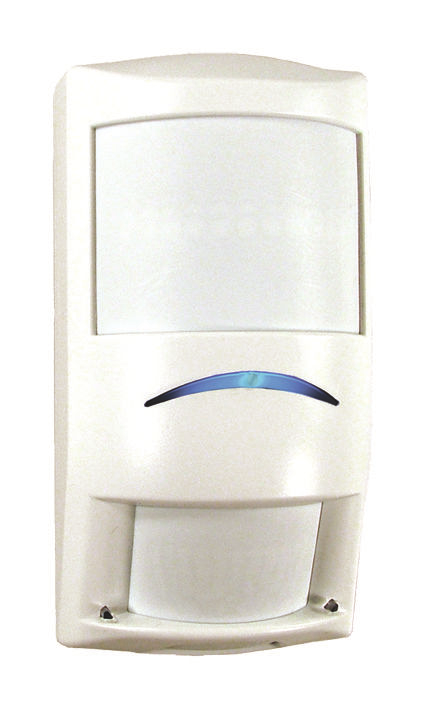

1 Συστήματα συναγερμού εισβολής ISP PPR1 WA16x Ανιχνευτές LSN PIR Σειρά Professional με αντι-κάλυψη ISP PPR1 WA16x Ανιχνευτές LSN PIR Σειρά Professional με αντι-κάλυψη Τυπική κάλυψη 1 x 1 m (5 x 7), επιλέξιμη κάλυψη μικρής εμβέλειας 8 m x 1 (5 ft x ft) Συμμόρφωση κατά EN Κατηγορία και VdS κλάση C Τεχνολογία συγχώνευσης δεδομένων αισθητήρων Τεχνολογία προστασίας από επικάλυψη MANTIS Ενεργή καταστολή λευκού φωτός Οι ανιχνευτές PIR LSN Σειρά Professional με αντι-κάλυψη ISP PPR1 WA16x είναι μονάδες δισύρματου διαύλου για επαγγελματικές εφαρμογές σε εσωτερικούς χώρους με το τοπικό δίκτυο ασφαλείας (LSN) της Bosch. Κάθε ανιχνευτής αποστέλλει σήματα συναγερμού, προβλήματος, παραβίασης ή αντι-κάλυψης μέσω σειριακής επικοινωνίας στο δίαυλο LSN. Με το LSN, μπορεί να υπάρχει ένα βραχυκύκλωμα ή ανοικτό κύκλωμα σε οποιοδήποτε σημείο στο βρόχο και όλες οι συσκευές να εξακολουθούν να λειτουργούν. Η τεχνολογία LSN υποστηρίζει ευέλικτες δομές, αποτελεσματικό προγραμματισμό και υψηλά επίπεδα ρεύματος. Η τεχνολογία προστασίας από επικάλυψη MANTIS καθιστά σχεδόν αδύνατη την παρεμπόδιση της ορατότητας του ανιχνευτή από τους εισβολείς. Η τεχνολογία συγχώνευσης δεδομένων αισθητήρων διασφαλίζει ότι οι συνθήκες συναγερμού βασίζονται σε επακριβείς πληροφορίες. Ο πανίσχυρος συνδυασμός των μοναδικών χαρακτηριστικών της σειράς Professional προσφέρει κορυφαία απόδοση σύλληψης και ουσιαστικά εξαλείφει τους ψευδείς συναγερμούς. Το αυτοασφαλιζόμενο περίβλημα δύο τεμαχίων, το ενσωματωμένο αλφάδι, η ευελιξία στο ύψος τοποθέτησης και τα τρία προαιρετικά στηρίγματα τοποθέτησης απλοποιούν την εγκατάσταση και μειώνουν το χρόνο σέρβις. Επισκόπηση συστήματος Τεχνολογία LSN Αυτός ο ανιχνευτής είναι μια δισύρματη μονάδα για χρήση με το σύστημα Local SecrityNetwork (LSN και LSN Improved) της Bosch. Μεταδίδει συνθήκες συναγερμού, προβλήματος ή παραβίασης μέσω σειριακής επικοινωνίας στο δίαυλο LSN. Οι ανιχνευτές αποστέλλουν τα ακόλουθα σήματα συνθηκών μέσω σειριακής επικοινωνίας LSN: Συναγερμού, αντι-κάλυψης, παραβίασης ή προβλήματος Απόκριση αυτοδιαγνωστικού ελέγχου από απόσταση Ο πίνακας ελέγχου αποστέλλει τις ακόλουθες εντολές συνθηκών ή κατάστασης μέσω σειριακής επικοινωνίας LSN στον ανιχνευτή: Επαναφορά συσκευής Κατάσταση ενεργοποίησης/απενεργοποίησης Σήματα συναγερμού, αντι-κάλυψης, παραβίασης και προβλήματος* LED για συναγερμό, αντι-κάλυψη και πρόβλημα Ενεργοποίηση/απενεργοποίηση αντι-κάλυψης Επιτόπου επιλέξιμο εύρος κάλυψης Αυτοδιαγνωστικός έλεγχος από απόσταση *Ο πίνακας ελέγχου μπορεί να ρυθμίσει τα σήματα σε τρόπο λειτουργίας ασφάλισης ή πραγματικού χρόνου.

2 ISP PPR1 WA16x Ανιχνευτές LSN PIR Σειρά Professional με αντι-κάλυψη Περιγραφή λειτουργ. Τεχνολογία συγχώνευσης δεδομένων αισθητήρων Η τεχνολογία συγχώνευσης δεδομένων αισθητήρων είναι ένα μοναδικό χαρακτηριστικό που χρησιμοποιεί έναν εξεζητημένο αλγόριθμο λογισμικού για τη συγκέντρωση σημάτων από πολλαπλούς αισθητήρες: δύο πυρο-ηλεκτρικούς αισθητήρες, έναν αισθητήρα θερμοκρασίας χώρου και έναν αισθητήρα έντασης λευκού φωτός. Ο μικροελεγκτής αναλύει και συγκρίνει τα δεδομένα από τους αισθητήρες προκειμένου να λάβει τις πλέον ευφυείς, στην αγορά συστημάτων προστασίας, αποφάσεις συναγερμού. Βοηθητική τεχνολογία μικροκυμάτων Η βοηθητική τεχνολογία μικροκυμάτων παρέχει πρόσθετη είσοδο στον αλγόριθμο επεξεργασίας σήματος συγχώνευσης δεδομένων αισθητήρων για βελτιωμένες αποφάσεις συναγερμού όταν τα σήματα PIR είναι όμοια με πηγές ψευδούς συναγερμού. Τεχνολογία οπτικού συστήματος τριπλής εστίασης Η τεχνολογία οπτικού συστήματος τριπλής εστίασης χρησιμοποιεί ένα οπτικό σύστημα με τρεις συγκεκριμένες εστιακές αποστάσεις: κάλυψη μεγάλου εύρους, κάλυψη μεσαίου εύρους και κάλυψη μικρού εύρους. Ο ανιχνευτής εφαρμόζει τις τρεις εστιακές αποστάσεις σε 86 ζώνες ανίχνευσης, οι οποίες συνδυάζονται μεταξύ τους για να προκύψουν 11 συμπαγή πετάσματα ανίχνευσης. Η τεχνολογία οπτικού συστήματος τριπλής εστίασης περιλαμβάνει επίσης δύο πυρο-ηλεκτρικούς αισθητήρες, οι οποίοι προσφέρουν διπλάσιο οπτικό κέρδος απ' το κανονικό. Οι αισθητήρες επεξεργάζονται πολλαπλά σήματα και προσφέρουν απόδοση ακριβείας χωρίς ουσιαστικά ψευδείς συναγερμούς. Τεχνολογία προστασίας από επικάλυψη MANTIS MANTIS (Mlti-point Anti-mask with Integrated Spray detection) ses patented prism lenses and active infrared detection to provide indstry-leading protection against all known forms of attack. Η τεχνολογία MANTIS συμμορφώνεται με τα τελευταία παγκόσμια κανονιστικά πρότυπα για την ανίχνευση αντικειμένων που καλύπτουν ή τοποθετούνται μπροστά από τον ανιχνευτή. Η τεχνολογία MANTIS είναι ευαίσθητη σε υλικά ανεξαρτήτως υφής ή χρώματος, συμπεριλαμβανομένου υφάσματος, χαρτιού, μετάλλου, πλαστικού, ταινίας και σπρέυ. Μόλις το MANTIS αναγνωρίσει κάποιο υλικό που καλύπτει τον ανιχνευτή, ο ανιχνευτής αποστέλλει ένα σήμα ανίχνευσης κάλυψης στον πίνακα ελέγχου μέσω σειριακής επικοινωνίας στο δίαυλο LSN. Οι τεχνικοί εγκατάστασης μπορούν να ενεργοποιήσουν ή να απενεργοποιήσουν το χαρακτηριστικό αντι-κάλυψης. Αυτή η ρύθμιση πραγματοποιείται στον πίνακα ελέγχου. Ενεργή καταστολή λευκού φωτός Ένας ενσωματωμένος αισθητήρας φωτός μετρά τη στάθμη της έντασης του φωτός που κατευθύνεται στην πρόσοψη του αισθητήρα. Η τεχνολογία συγχώνευσης δεδομένων αισθητήρων χρησιμοποιούν τις πληροφορίες αυτές για την εξάλειψη ψευδών συναγερμών που οφείλονται σε πηγές έντονου φωτός. Διαθέσιμη κάλυψη Η τυπική κάλυψη είναι 1 x 1 m (5 x 7). Οι τεχνικοί εγκατάστασης μπορούν να επιλέξουν κάλυψη μικρής εμβέλειας 8 m x 1 (5 ft x ft) στον πίνακα ελέγχου (σειριακή επικοινωνία από τον πίνακα ελέγχου στον ανιχνευτή μέσω του διαύλου LSN). Δυναμική αντιστάθμιση θερμοκρασίας Ο αισθητήρας προσαρμόζει αυτόματα την ευαισθησία PIR με τρόπο ώστε να εντοπίζει ανθρώπους-εισβολείς σε κρίσιμες θερμοκρασίες. Η δυναμική αντιστάθμιση θερμοκρασίας ανιχνεύει με ακρίβεια τη θερμοκρασία του ανθρώπινου σώματος, αποτρέπει τους ψευδείς συναγερμούς και παρέχει συνεπή απόδοση σύλληψης σε όλες τις θερμοκρασίες λειτουργίας. Διακόπτης προστασίας από παραβίαση καλύμματος και αφαίρεση από τον τοίχο Εάν ένας εισβολέας αφαιρέσει το κάλυμμα ή επιχειρήσει να αποσπάσει τον αισθητήρα από τον τοίχο, μια κανονικά κλειστή επαφή ανοίγει, κάνοντας τον ανιχνευτή να αποστείλει ένα μήνυμα παραβίασης στον πίνακα ελέγχου. Φωτοδίοδος δοκιμής βάδισης από απόσταση Οι χρήστες μπορούν να εισάγουν μια εντολή μέσω ενός πληκτρολογίου, ενός κέντρου ελέγχου, ή λογισμικού προγραμματισμού για να ενεργοποιήσουν ή να απενεργοποιήσουν από απόσταση το LED δοκιμής βάδισης. Ατρωσία σε ρεύματα αέρα, έντομα και μικρά ζώα Ο σφραγισμένος οπτικός θάλαμος παρέχει ατρωσία στα ρεύματα αέρα και τα έντομα και μειώνει τους ψευδείς συναγερμούς. Η ατρωσία στα μικρά ζώα μειώνει τους ψευδείς συναγερμούς που προκαλούνται από ζώα με βάρος μικρότερο από 4,5 kg (10 lb), όπως π.χ. τρωκτικά. Αυτοδιαγνωστικός έλεγχος από απόσταση Όταν ο πίνακας ελέγχου αποστείλει ένα μήνυμα αυτοδιαγνωστικού ελέγχου από απόσταση στον ανιχνευτή, ο ανιχνευτής ελέγχει τα συστήματα ανίχνευσής του. Εάν οποιοδήποτε σύστημα αστοχήσει, ο ανιχνευτής αποστέλλει ένα μήνυμα αποτυχίας του αυτοδιαγνωστικού ελέγχου στον πίνακα ελέγχου. Εάν όλα τα συστήματα περάσουν τον έλεγχο με επιτυχία, ο ανιχνευτής αποστέλλει ένα μήνυμα επιτυχίας του αυτοδιαγνωστικού ελέγχου στον πίνακα ελέγχου. Εάν το σύστημα είναι διαμορφωμένο για τοπικό έλεγχο με LED, το LED συναγερμού ενεργοποιείται για τέσσερα δευτερόλεπτα μετά από έναν έλεγχο που ολοκληρώθηκε με επιτυχία ή αναβοσβήνει μετά από έναν έλεγχο που απέτυχε. Ευέλικτες τοπολογίες Κάθε ανιχνευτής μπορεί να προστεθεί σε ευέλικτες δομές LSN, όπως βρόχοι, στελέχη, T-tap, tee-offs και μικτές.

3 ISP PPR1 WA16x Ανιχνευτές LSN PIR Σειρά Professional με αντι-κάλυψη Αποζεύκτες βραχυκυκλώματος σε κάθε ανιχνευτή αυξάνουν την ακεραιότητα του συστήματος και μειώνουν το κόστος. Σε περίπτωση βραχυκυκλώματος στο βρόχο, όλες οι συσκευές συνεχίζουν να λειτουργούν. Ευέλικτη διαχείριση και επιλογές προγραμματισμού Οι τεχνικοί εγκατάστασης μπορούν να χρησιμοποιήσουν περιστροφικούς διακόπτες για να ορίσουν διευθύνσεις ή ειδικές για το πρόγραμμα επιλογές στους ανιχνευτές. Χρησιμοποιώντας τον πίνακα ελέγχου, οι τεχνικοί εγκατάστασης μπορούν να προγραμματίσουν κεντρικά όλες τις διαμορφώσεις των συσκευών. Επιπλέον, όλοι οι ανιχνευτές στο βρόχο αναγνωρίζονται αυτόματα και εμφανίζονται στον πίνακα ελέγχου. Ο βρόχος μπορεί να επεκταθεί και να προστεθούν νέοι ανιχνευτές χωρίς εκ νέου προγραμματισμό. Εγκρίσεις χωρών Οι αισθητήρες είναι σχεδιασμένοι με τρόπο ώστε να συμμορφούνται με τα παρακάτω πρότυπα και τις εγκρίσεις. Ευρώπη EN5011 EN Κατηγορία Γερμανία Περιοχή VdS Schadenverhütng GmbH BSI Πιστοποίηση Κλάση C Γερμανία VdS EN , Klasse ; DIN VDE 08 Teil 1 nd Teil ; VdS (Klasse C) 110, 0, 7, 1, 6, 44, nd 841. ISP-PPR1-WA16KV: VdS G10906; Um VdS-Klasse C z entsprechen, mss das Antimask- System af speichernd eingestellt sein. Ευρώπη CE 004/108/EC EMC Directive (EMC); 006/95/EC Low-Voltage Directive (LVD), 999/5/EC Radio Eqipment and Telecommnications Terminal Eqipment (R&TTE) [-WA16G, - WA16KV] Προγραμματισμός 0ft 1ft 0ft 6ft ft 9ft 46ft 5ft 1 1 9ft 10m ft 8m 6ft 6m 0ft 4m 1ft 0m ft 4m 1ft 6m 0ft 8 m 6ft 10m ft 1 0m 4m 6m 9ft 8m 10m 1 14m 16m 0ft 1ft 0ft 6ft ft 9ft 46ft 5ft m 10ft 1 0m 0ft 0m 4m 6m 8m 10m 1 14m 16m 0ft 1ft 0ft 6ft ft 9ft 46ft 5ft 1 0m 0m 4m 6m 8m 10m 1 14m 16m Κάλυψη μεγάλου εύρους: 16 x 1 m (50 x 7) 1 ft 6 ft 4 m 1 ft m 87 m 4 m m 1 ft m 4 m 8 m 1 ft 6 ft 1 m 4 m 1 ft 6 ft m m 4 m 8 m
