ISC PDL1 W18x Ανιχνευτές TriTech σειρά Professional

Transcript

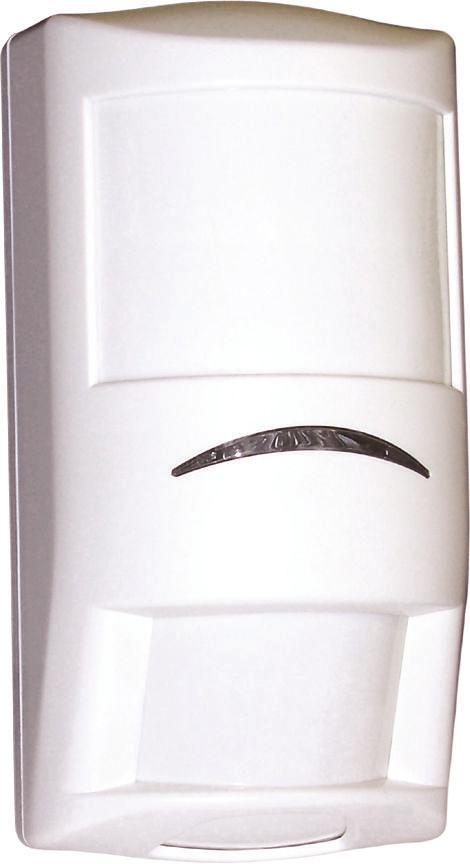

1 Συστήματα συναγερμού εισβολής ISC PDL W8x Ανιχνευτές TriTech σειρά Professional ISC PDL W8x Ανιχνευτές TriTech σειρά Professional Κάλυψη 8 m x 5 m (60 ft x 80 ft), επιλέξιμη επί τόπου μέχρι τα 8 m x 0 m (5 ft x 33 ft) Συμμόρφωση με το πρότυπο EN503--4, κατηγορία Τεχνολογία συγχώνευσης δεδομένων αισθητήρων Τεχνολογία οπτικού συστήματος τριπλής εστίασης Ραντάρ προσαρμοστικής εμβέλειας Οι ανιχνευτές TriTech σειρά Professional ISC-PDL- W8x είναι ιδιαίτερα κατάλληλοι για επαγγελματικές εφαρμογές σε εσωτερικούς χώρους. Η τεχνολογία συγχώνευσης δεδομένων αισθητήρων διασφαλίζει ότι οι αισθητήρες αποστέλλουν συνθήκες συναγερμού με βάση επακριβείς πληροφορίες. Ένα οπτικό σύστημα τριπλής εστίασης εξαλείφει τα κενά στην κάλυψη και αποκρίνεται αποτελεσματικά στους εισβολείς. Ο πανίσχυρος συνδυασμός των μοναδικών χαρακτηριστικών της σειράς Professional προσφέρει κορυφαία απόδοση σύλληψης και ουσιαστικά εξαλείφει τους ψευδείς συναγερμούς. Το αυτοασφαλιζόμενο περίβλημα δύο τεμαχίων, το ενσωματωμένο αλφάδι, η ευελιξία στο ύψος τοποθέτησης και τα τρία προαιρετικά στηρίγματα τοποθέτησης απλοποιούν την εγκατάσταση και μειώνουν το χρόνο σέρβις. Περιγραφή λειτουργ. Τεχνολογία συγχώνευσης δεδομένων αισθητήρων Η τεχνολογία συγχώνευσης δεδομένων αισθητήρων είναι ένα μοναδικό χαρακτηριστικό που χρησιμοποιεί έναν πρωτοποριακό αλγόριθμο λογισμικού για τη συγκέντρωση σημάτων από πέντε αισθητήρες: δύο πυρο-ηλεκτρικούς αισθητήρες, ένα ραντάρ προσαρμοστικής εμβέλειας, έναν αισθητήρα θερμοκρασίας χώρου και έναν αισθητήρα έντασης λευκού φωτός. Ο μικροελεγκτής αναλύει και συγκρίνει τα δεδομένα από τους αισθητήρες προκειμένου να λάβει τις πλέον ευφυείς, στην αγορά συστημάτων προστασίας, αποφάσεις συναγερμού. Τεχνολογία οπτικού συστήματος τριπλής εστίασης Η τεχνολογία οπτικού συστήματος τριπλής εστίασης χρησιμοποιεί ένα οπτικό σύστημα με τρεις συγκεκριμένες εστιακές αποστάσεις: κάλυψη μεγάλου εύρους, κάλυψη μεσαίου εύρους και κάλυψη μικρού εύρους. Ο ανιχνευτής εφαρμόζει τις τρεις εστιακές αποστάσεις σε 86 ζώνες ανίχνευσης, οι οποίες συνδυάζονται μεταξύ τους για να προκύψουν συμπαγή πετάσματα ανίχνευσης. Η τεχνολογία οπτικού συστήματος τριπλής εστίασης περιλαμβάνει επίσης δύο πυρο-ηλεκτρικούς αισθητήρες, οι οποίοι προσφέρουν διπλάσιο οπτικό κέρδος απ' το κανονικό. Οι αισθητήρες επεξεργάζονται πολλαπλά σήματα και προσφέρουν απόδοση ακριβείας χωρίς ουσιαστικά ψευδείς συναγερμούς.

2 ISC PDL W8x Ανιχνευτές TriTech σειρά Professional Ραντάρ προσαρμοστικής εμβέλειας Ο πομποδέκτης μικροκυμάτων προσαρμόζει αυτόματα τα όρια ανίχνευσης με βάση τις εισερχόμενες πληροφορίες από τους αισθητήρες PIR. Η ενσωμάτωση των πληροφοριών απόστασης στόχου από τον αισθητήρα PIR μειώνει σημαντικά τους ψευδείς συναγερμούς από το ραντάρ Doppler μικροκυμάτων. Προστασία από μασκάρισμα μικροκυμάτων Ο ανιχνευτής παρέχει ένα σήμα προβλημάτων εποπτείας στην περίπτωση που τοποθετηθεί υλικό που ανακλά τα μικροκύματα σε απόσταση μέχρι 30,5 cm ( ft) από τον ανιχνευτή. Εποπτευόμενοι ανιχνευτές μικροκυμάτων και PIR Ο ανιχνευτής παρέχει κάλυψη μονής τεχνολογίας στη περίπτωση που αστοχήσει το υποσύστημα μικροκυμάτων. Ενεργή καταστολή λευκού φωτός Ένας ενσωματωμένος αισθητήρας φωτός μετρά τη στάθμη της έντασης του φωτός που κατευθύνεται στην πρόσοψη του αισθητήρα. Η τεχνολογία συγχώνευσης δεδομένων αισθητήρων χρησιμοποιούν τις πληροφορίες αυτές για την εξάλειψη ψευδών συναγερμών που οφείλονται σε πηγές έντονου φωτός. Κάλυψη επιλέξιμη επιτόπου (8 m x 5 m or 8 m x 0 m) Οι τεχνικοί εγκατάστασης μπορούν να χρησιμοποιήσουν έναν μικροδιακόπτη (DIP) για να επιλέξουν ανάμεσα σε κάλυψη 8 m x 5 m ή 8 m x 0 m (60 ft x 80 ft ή 5 ft x 33 ft). Δυναμική αντιστάθμιση θερμοκρασίας Ο αισθητήρας προσαρμόζει αυτόματα την ευαισθησία PIR με τρόπο ώστε να εντοπίζει ανθρώπους-εισβολείς σε κρίσιμες θερμοκρασίες. Η δυναμική αντιστάθμιση θερμοκρασίας ανιχνεύει με ακρίβεια τη θερμοκρασία του ανθρώπινου σώματος, αποτρέπει τους ψευδείς συναγερμούς και παρέχει συνεπή απόδοση σύλληψης σε όλες τις θερμοκρασίες λειτουργίας. Διακόπτης προστασίας από παραβίαση καλύμματος και αφαίρεση από τον τοίχο Εάν ένας εισβολέας αφαιρέσει το κάλυμμα ή επιχειρήσει να αποσπάσει τον αισθητήρα από τον τοίχο, μια κανονικά κλειστή επαφή ανοίγει και μεταδίδει συναγερμό στον πίνακα ελέγχου. Αυτο-ρυθμιζόμενο LED Η φωτεινότητα του LED ρυθμίζεται αυτόματα σύμφωνα με τη στάθμη του περιβάλλοντος φωτισμού. Μια μπλε φωτοδίοδος (LED) υποδηλώνει διπλούς συναγερμούς και ενεργοποιείται κατά τη διάρκεια της δοκιμής βάδισης. Μια κίτρινη φωτοδίοδος υποδηλώνει συναγερμούς μικροκυμάτων, ενώ μια κόκκινη φωτοδίοδος υποδηλώνει συναγερμούς PIR. Φωτοδίοδος δοκιμής βάδισης από απόσταση Οι χρήστες μπορούν να πληκτρολογήσουν μια εντολή μέσω ενός πληκτρολογίου, ενός κέντρου ελέγχου, ή λογισμικού προγραμματισμού για να ενεργοποιήσουν ή να απενεργοποιήσουν από απόσταση το LED δοκιμής βάδισης. Οι χρήστες μπορούν να ενεργοποιήσουν ή να απενεργοποιήσουν τοπικά το LED δοκιμής βάδισης μέσω του μικροδιακόπτη (DIP). Μνήμη συναγερμών Η μνήμη συναγερμών αναβοσβήνει το LED συναγερμού για να υποδηλώσει τους αποθηκευμένους συναγερμούς, για χρήση σε εφαρμογές πολλαπλών μονάδων. Η μνήμη συναγερμών ελέγχεται μέσω μιας τάσης μεταγωγής από τον πίνακα ελέγχου. Ηλεκτρονικά ρελέ Τα ηλεκτρονικά ρελέ αποστέλλουν αθόρυβα σήματα εξόδου συναγερμού και έτσι παρέχουν υψηλότερα επίπεδα προστασίας και αξιοπιστίας. Το ρελέ δεν ενεργοποιείται από εξωτερικό μαγνήτη. Το ηλεκτρονικό ρελέ χρησιμοποιεί λιγότερο ρεύμα από το μηχανικό, διασφαλίζοντας μεγαλύτερη δυναμικότητα κατάστασης αναμονής σε περίπτωση διακοπής ρεύματος. Ατρωσία σε ρεύματα αέρα, έντομα και μικρά ζώα Ο σφραγισμένος οπτικός θάλαμος παρέχει ατρωσία στα ρεύματα αέρα και τα έντομα και μειώνει τους ψευδείς συναγερμούς. Η ατρωσία στα μικρά ζώα μειώνει τους ψευδείς συναγερμούς που προκαλούνται από ζώα με βάρος μικρότερο από 4,5 kg (0 lb), όπως π.χ. τρωκτικά. Αυτοδιαγνωστικός έλεγχος από απόσταση Μόλις η είσοδος δοκιμής βάδισης μεταχθεί στην πραγματική της κατάσταση, εκκινείται αυτοδιαγνωστικός έλεγχος από απόσταση. Το ρελέ συναγερμού και το LED συναγερμού ενεργοποιούνται επί 4 δευτ., εάν ο έλεγχος ολοκληρωθεί επιτυχώς. Το ρελέ προβλήματος ενεργοποιείται και το LED συναγερμού αναβοσβήνει, εάν ο έλεγχος δεν ολοκληρωθεί επιτυχώς. Εποπτεία τάσης εισόδου Εάν η τάση εισόδου είναι χαμηλότερη από 8 V, η συνθήκη προβλήματος χαμηλής τάσης εισόδου ενεργοποιεί το ρελέ προβλήματος και αναγκάζει το LED να αναβοσβήνει. Η συνθήκη προβλήματος απαλείφεται αυτόματα μόλις η τάση εισόδου φτάσει ή υπερβεί τα 8 V. Μνήμη προβλημάτων Μόλις η είσοδος δοκιμής βάδισης μεταχθεί στην πραγματική της κατάσταση επί λιγότερο από δευτ., το LED αναβοσβήνει για να υποδηλώνει την πλέον πρόσφατη συνθήκη προβλήματος. Εάν δεν υπάρχει πρόβλημα στη μνήμη, το LED δεν αναβοσβήνει. Μετά από ώρες ή μόλις ο ανιχνευτής δεχθεί έναν δεύτερο παλμό δοκιμής βάδισης επί δευτ. ή λιγότερο, το LED σταματά να αναβοσβήνει και η μνήμη προβλημάτων απαλείφεται. Εγκρίσεις χωρών Οι αισθητήρες είναι επίσης σχεδιασμένοι με τρόπο ώστε να συμμορφούνται με τα παρακάτω πρότυπα και τις εγκρίσεις. Αυστραλία C-Tick

3 3 ISC PDL W8x Ανιχνευτές TriTech σειρά Professional Περιοχή Πιστοποίηση Προγραμματισμός Ευρώπη CE 004/08EC EMC Directive (EMC), 006/95/EC Low-Voltage Directive (LVD), 999/5/EC Radio eqipment and Telecommnications Terminal Eqipment (R&TTE) [-W8G, -W8H] Η.Π.Α. UL ANSR: Intrsion Detection Units (UL639), ANSR7: Intrsion Detection Units Certified for Canada (culs) [- W8G] FCC (T3XISC-PDL-W8G) Καναδάς IC (49A-W8G) Ιταλία IMQ (CA.00833) [-G] 3 6ft 33ft 39ft 46ft 5ft 59ft 46ft 39ft 33ft 6ft 87 Βραζιλία ANATEL [-W8G] Βέλγιο INCERT B [-W8G] INCERT B /a 6ft Κίνα CCC Κάτω Χώρες REQ 07300/AA/00 [-W8G] Σουηδία INTYG Nr-850 [-W8G] 33ft 39ft 46ft 6ft 33ft 39ft 46ft 5ft 59ft Γαλλία AFNOR A [-W8H] Βέλγιο INCERT B /c [-W8G] Γαλλία AFNOR B0 [-W8G] 3m 3 0 ft 6ft 33ft 39ft 46ft 5ft 59ft 3 Κάλυψη μεγάλου εύρους: 8 m x 5 m (60 ft x 80 ft) 6ft ft 3m 3 6ft 3 Επιλέξιμη κάλυψη μικρού εύρους: 8 m x 0 m (5 ft x 33 ft)

4 4 ISC PDL W8x Ανιχνευτές TriTech σειρά Professional Ζητήματα που αφορούν την τοποθέτηση Το συνιστώμενο ύψος τοποθέτησης είναι m έως 3 m (7 ft έως 0 ft). Για την επιφανειακή τοποθέτηση του ανιχνευτή πάνω σε επίπεδο τοίχο, μπορείτε να χρησιμοποιήσετε τον προαιρετικό Βραχίονα τοποθέτησης με αναρτήρα B38 ή το Βραχίονα τοποθέτησης χαμηλού προφίλ με στροφέα B Για την τοποθέτηση του ανιχνευτή στην οροφή, μπορείτε να χρησιμοποιήσετε τον προαιρετικό Βραχίονα γενικής χρήσης για τοποθέτηση στην οροφή B338. Ζητήματα που αφορούν την καλωδίωση Το συνιστώμενο μέγεθος καλωδίων είναι 0, mm έως mm (6 AWG έως 6 AWG). Συμπεριλαμβανόμενα εξαρτήματα Ποσότητ α Είδος Ανιχνευτής Βίδες επίπεδης κεφαλής Βιδωτά αγκύρια Νάυλον ταινία περίδεσης καλωδίων Μάσκα μοτίβου Εγχειρίδιο εγκατάστασης Τεχνικά στοιχεία Ηλεκτρικά χαρακτηριστικά Απαιτήσεις ισχύος Τάση (σε κατάσταση λειτουργίας): Ένταση (μέγιστη): Ένταση (σε κατάσταση αναμονής): Έξοδοι Ρελέ: Προστασία από παραβίαση: 9 έως 5 V DC < 5 ma 3 ma Ηλεκτρονικό ρελέ, κανονικά κλειστές (NC) επαφές, εποπτευόμενης τροφοδοσίας. 3 W, 5 ma, 5 VDC, αντίστασης < 0 Ω. Κανονικά κλειστές επαφές (με το κάλυμμα τοποθετημένο) ονομαστικών χαρακτηριστικών 5 V DC, 5 ma το πολύ. Το κύκλωμα προστασίας από παραβίαση συνδέεται με κύκλωμα 4ωρης προστασίας. Μηχανικά χαρακτηριστικά Κλειστό σχέδιο Χρώμα: Διαστάσεις: Υλικό κατασκευής: Ενδεικτικές λυχνίες Ενδεικτική λυχνία συναγερμού: Ζώνες Ζωνών: 86 Λευκό Πληροφορίες σχετικά με τις συχνότητες Ατρωσία σε παρεμβολές ραδιοσυχνότητας (RFI): Περιβαλλοντικά χαρακτηριστικά Σχετική υγρασία: Θερμοκρασία (λειτουργίας και αποθήκευσης): Περιβαλλοντική κλάση II EN mm x 69 mm x 58 mm (5,5 in. x,75 in. x,5 in.) Πλαστικό ABS υψηλής αντοχής Μπλε LED για συναγερμούς TriTech+ Κίτρινο LED για συναγερμούς μικροκυμάτων Κόκκινο LED για συναγερμούς PIR Κανένας συναγερμός ή ρύθμιση στις κρίσιμες συχνότητες μεταξύ 6 MHz και GHz με ένταση πεδίου στα 50 V/m. 0 έως 95%, χωρίς συμπύκνωση -9 έως +55 C (-0 έως +30 F) Για εγκαταστάσεις προϊόντος με πιστοποίηση UL, 0 έως +49 C (+3 έως +0 F) Κατάταξη προστασίας: IP4, IK04 (EN 6059, EN 500) Πληροφορίες παραγγελίας ISC PDL W8G Ανιχνευτής TriTech+ σειρά Professional Συχνότητα 0,55 GHz. Αρ. παραγγελίας ISC-PDL-W8G ISC PDL W8H Ανιχνευτής TriTech+ σειρά Professional Συχνότητα 0,588 GHz. Κατάλληλος για χρήση στη Γαλλία και στο Ηνωμένο Βασίλειο. Αρ. παραγγελίας ISC-PDL-W8H Αξεσουάρ υλικού B38 Βραχίονας τοποθέτησης με αναρτήρα Τοποθετείται πάνω σε ένα μονό πλαίσιο και επιτρέπει την περιστροφή του ανιχνευτή. Τα καλώδια κρύβονται στο εσωτερικό. Αρ. παραγγελίας B38 Πρόβλημα: Ρελέ στερεάς κατάστασης, κανονικά κλειστές (NC) επαφές.

5 5 ISC PDL W8x Ανιχνευτές TriTech σειρά Professional B335-3 Περιστροφική βάση τοποθέτησης χαμηλού προφίλ Περιστροφική, πλαστική βάση τοποθέτησης χαμηλού προφίλ για επιτοίχια τοποθέτηση. Το εύρος κατακόρυφης περιστροφής είναι +0 έως -0, ενώ της οριζόντιας περιστροφής είναι ±5. Διαθέσιμη σε συσκευασίες των τριών τεμαχίων. Αρ. παραγγελίας B335-3 B338 Στήριγμα γενικής χρήσης για τοποθέτηση στην οροφή Περιστροφική πλαστική βάση για τοποθέτηση στην οροφή. Το εύρος κατακόρυφης περιστροφής είναι +7 έως -6, ενώ της οριζόντιας περιστροφής είναι ±45. Αρ. παραγγελίας B338 Εκπροσωπούμενη από: Greece: Robert Bosch S.A. 6, Kifisso Ave. 3 Peristeri, Greece Phone: Fax: BoschST@gr.bosch.com Robert Bosch A.E. Κηφισσού 6, 3 Περιστέρι Τηλ.: Fax.: BoschST@gr.bosch.com BRobert Bosch S.A. 03 Υπόκειται σε αλλαγές και ενδεχόμενα σφάλματα el, V5, 0. Φεβ 03
