Σύστημα κίνησης κάμερας υψηλής ταχύτητας

Transcript

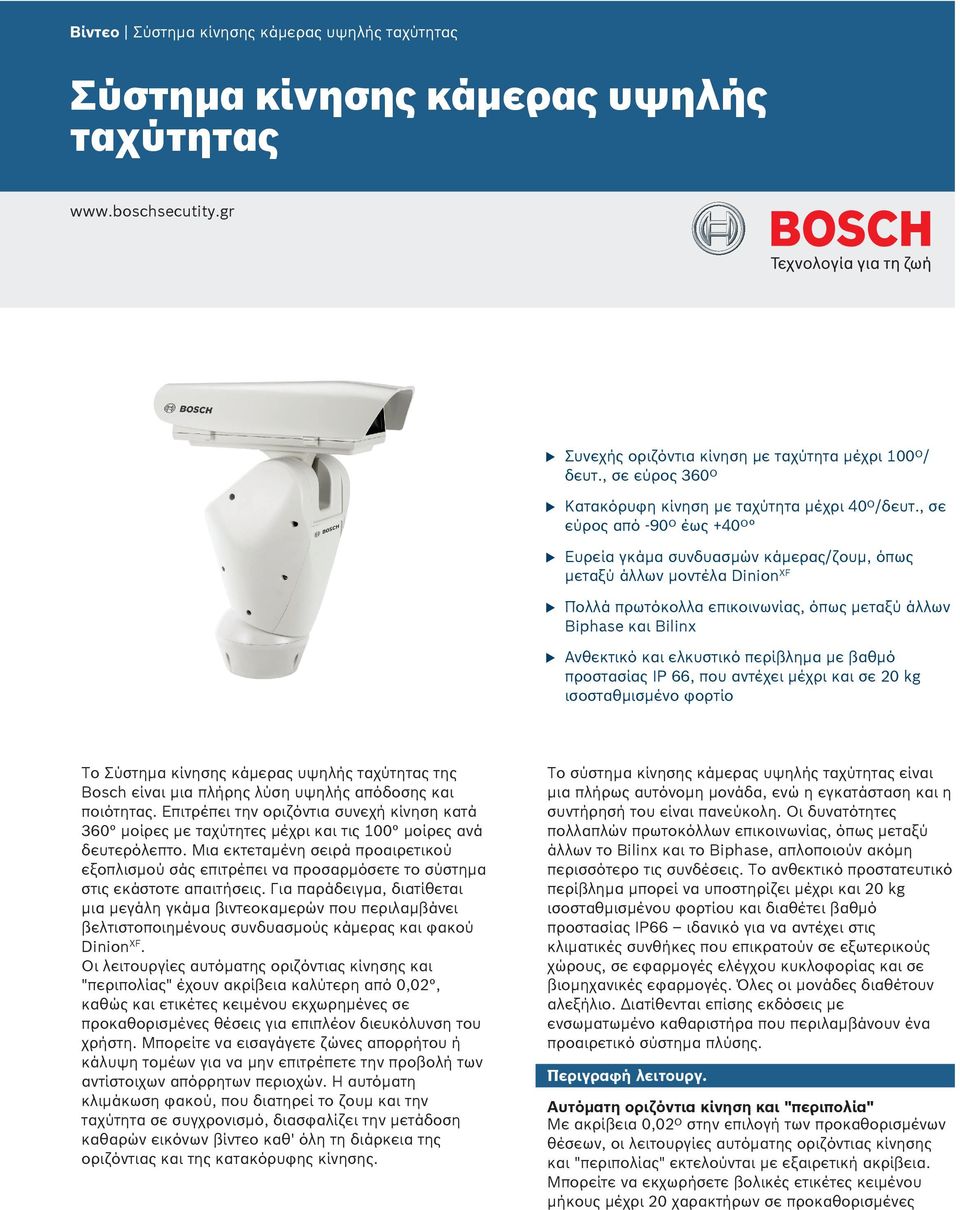

1 Βίντεο Σύστημα κίνησης κάμερας υψηλής ταχύτητας Σύστημα κίνησης κάμερας υψηλής ταχύτητας Συνεχής οριζόντια κίνηση με ταχύτητα μέχρι 100º/ δευτ., σε εύρος 360º Κατακόρυφη κίνηση με ταχύτητα μέχρι 40º/δευτ., σε εύρος από -90º έως +40º Ευρεία γκάμα συνδυασμών κάμερας/ζουμ, όπως μεταξύ άλλων μοντέλα Dinion XF Πολλά πρωτόκολλα επικοινωνίας, όπως μεταξύ άλλων Biphase και Bilinx Ανθεκτικό και ελκυστικό περίβλημα με βαθμό προστασίας IP 66, που αντέχει μέχρι και σε 20 kg ισοσταθμισμένο φορτίο Το Σύστημα κίνησης κάμερας υψηλής ταχύτητας της Bosch είναι μια πλήρης λύση υψηλής απόδοσης και ποιότητας. Eπιτρέπει την οριζόντια συνεχή κίνηση κατά 360 μοίρες με ταχύτητες μέχρι και τις 100 μοίρες ανά δευτερόλεπτο. Μια εκτεταμένη σειρά προαιρετικού εξοπλισμού σάς επιτρέπει να προσαρμόσετε το σύστημα στις εκάστοτε απαιτήσεις. Για παράδειγμα, διατίθεται μια μεγάλη γκάμα βιντεοκαμερών που περιλαμβάνει βελτιστοποιημένους συνδυασμούς κάμερας και φακού Dinion XF. Οι λειτουργίες αυτόματης οριζόντιας κίνησης και "περιπολίας" έχουν ακρίβεια καλύτερη από 0,02, καθώς και ετικέτες κειμένου εκχωρημένες σε προκαθορισμένες θέσεις για επιπλέον διευκόλυνση του χρήστη. Μπορείτε να εισαγάγετε ζώνες απορρήτου ή κάλυψη τομέων για να μην επιτρέπετε την προβολή των αντίστοιχων απόρρητων περιοχών. Η αυτόματη κλιμάκωση φακού, που διατηρεί το ζουμ και την ταχύτητα σε συγχρονισμό, διασφαλίζει την μετάδοση καθαρών εικόνων βίντεο καθ' όλη τη διάρκεια της οριζόντιας και της κατακόρυφης κίνησης. Το σύστημα κίνησης κάμερας υψηλής ταχύτητας είναι μια πλήρως αυτόνομη μονάδα, ενώ η εγκατάσταση και η συντήρησή του είναι πανεύκολη. Οι δυνατότητες πολλαπλών πρωτοκόλλων επικοινωνίας, όπως μεταξύ άλλων το Bilinx και το Biphase, απλοποιούν ακόμη περισσότερο τις συνδέσεις. Το ανθεκτικό προστατευτικό περίβλημα μπορεί να υποστηρίζει μέχρι και 20 kg ισοσταθμισμένου φορτίου και διαθέτει βαθμό προστασίας IP66 ιδανικό για να αντέχει στις κλιματικές συνθήκες που επικρατούν σε εξωτερικούς χώρους, σε εφαρμογές ελέγχου κυκλοφορίας και σε βιομηχανικές εφαρμογές. Όλες οι μονάδες διαθέτουν αλεξήλιο. Διατίθενται επίσης εκδόσεις με ενσωματωμένο καθαριστήρα που περιλαμβάνουν ένα προαιρετικό σύστημα πλύσης. Περιγραφή λειτουργ. Αυτόματη οριζόντια κίνηση και "περιπολία" Με ακρίβεια 0,02º στην επιλογή των προκαθορισμένων θέσεων, οι λειτουργίες αυτόματης οριζόντιας κίνησης και "περιπολίας" εκτελούνται με εξαιρετική ακρίβεια. Μπορείτε να εκχωρήσετε βολικές ετικέτες κειμένου μήκους μέχρι 20 χαρακτήρων σε προκαθορισμένες

2 2 Σύστημα κίνησης κάμερας υψηλής ταχύτητας θέσεις και διάφορες περιοχές. Επίσης, μπορείτε να ορίσετε ιδιαίτερα ευέλικτες αλληλουχίες διαδρομών, συνδυάζοντας θέσεις "περιπολίας" με διαφορετικές ρυθμίσεις ταχύτητας, μέχρι μια μέγιστη τιμή 100 /δευτ. για την οριζόντια κίνηση και 30 /δευτ. για την κατακόρυφη κίνηση. Υπάρχουν τέσσερις τοπικές είσοδοι συναγερμού και δύο έξοδοι ρελέ. Προγραμματισμός Για περισσότερες πληροφορίες σχετικά με κάμερες Dinion (π.χ. LTC0495) και φακούς ζουμ με κινητήρα (π.χ. LTC3783/50), ανατρέξτε στα σχετικά φύλλα δεδομένων των προϊόντων. Διαστάσεις UPH Πολλά πρωτόκολλα επικοινωνίας Το σύστημα κίνησης κάμερας υψηλής ταχύτητας λειτουργεί με τις πλατφόρμες υλικού της Bosch Divar, DiBos, Allegiant και είναι πλήρως συμβατό με πρωτόκολλα ελέγχου όπως το Biphase και το Bilinx. Το Biphase επιτρέπει τον έλεγχο της οριζόντιας και της κατακόρυφης κίνησης, του ζουμ, της εστίασης και της λειτουργίας του καθαριστήρα και του συστήματος πλύσης. Το Bilinx προσφέρει την ίδια δέσμη λειτουργιών με το Biphase, καθώς και επιπρόσθετες δυνατότητες επικοινωνίας για τη δημιουργία ρυθμίσεων κάμερας Dinion XF. Οριζόντια και κατακόρυφη κίνηση υψηλής ταχύτητας με αυτόματη κλιμάκωση Η μονάδα μπορεί να φτάσει σε υψηλές ταχύτητες οριζόντιας κίνησης της τάξης των 100º/δευτ. με συνεχή οριζόντια κίνηση 360º, σε μη αυτόματο τρόπο λειτουργίας. Η ταχύτητα κλίσης φτάνει στις 40º/δευτ. σε μη αυτόματο τρόπο λειτουργίας. Προσφέρει επίσης απεριόριστο περιθώριο για αλλαγή της οριζόντιας προβολής, με την κίνηση να κυμαίνεται μεταξύ -90º και +40º πάνω από τον ορίζοντα. Για να διασφαλίσετε τη λήψη ομαλών και ευκρινών εικόνων κατά τη διάρκεια μιας γρήγορης κίνησης, η αυτόματη κλιμάκωση συγχρονίζει την οριζόντια και την κατακόρυφη κίνηση με την τιμή του ζουμ. 258 (10.16) 514 (20.24) Διασυνδέσεις Υποδοχή σύνδεσης RS-232C για αναβαθμίσεις υλικολογισμικού και έλεγχο μέσω IP Υποδοχή σύνδεσης RS-485 για διασυνδέσεις ελέγχου Biphase Bilinx 584 (22.99) Εγκρίσεις χωρών Ασφάλεια Ατρωσία σύμφωνα με το EN (CE) σύμφωνα με το EN (CE) σύμφωνα με το EN Κλάση B (CE) Εκπομπές σύμφωνα με το EN (CE) σύμφωνα με το EN (CE) Προστασία από νερό/ σκόνη IP 66 σύμφωνα με το EN Περιοχή Πιστοποίηση Ευρώπη CE UPH-Z26H

3 90º Ø (4.0) 3 Σύστημα κίνησης κάμερας υψηλής ταχύτητας 514 (20.24) MTC-PUPH -40º Ø (4.0) 724 (28.50) R350 (13.78) 73 (2.87) 374 (14.72) 150 (5.9) Ø 146 (5.75) Ø 7 (0.27) Ø 146 (5.75) MTC-CORN-W R385 (15.16) MTC-POLE-W HAC-WAS05 MTC-WUPH (13.68) 593 (23.35) (10.59) 200 (7.87) 50 (1.97) 150 (5.9) 170 (6.69) Ø (20.47) Ø Ø (4.43) (18.03) (5.98) (5.74) 140 (5.51) (5.34)

4 4 Σύστημα κίνησης κάμερας υψηλής ταχύτητας HAC-WAS (13.68) 269 (10.59) 200 (7.87) Ονόματα προκαθορισμένων θέσεων/ περιοχών Ακρίβεια προκαθορισμένων θέσεων Συμβολοσειρά μήκους 20 χαρακτήρων 0,02 º 683 (26.89) 458 (18.03) 225 (8.86) Διαστάσεις σε mm (ίντσες) Ø (5.98) (5.34) Συμπεριλαμβανόμενα εξαρτήματα Ποσότη τα Είδος 1 Κεντρική μονάδα με προεγκατεστημένη κάμερα και φακό 1 Βασική μονάδα με τροφοδοτικό 1 Σειριακό καλώδιο 1 Σειριακός προσαρμογέας 1 Εγχειρίδιο εγκατάστασης 1 Τροφοδοτικό 1 Σετ παρελκομένων τοποθέτησης Κλειδί Allen 4 mm Βραχίονας με βίδες στερέωσης Δεματικά καλωδίων Σωλήνας Ετικέτα Τεχνικά στοιχεία Ηλεκτρικά χαρακτηριστικά Τάση εισόδου Συχνότητα εισόδου Ενσωματωμένο περίβλημα Είσοδος κάμερας Είσοδος φακού Είσοδος καθαριστήρα (προαιρετικά) Έλεγχος διαδρομών 24 VAC - 5 A / 230 VAC - 0,5 A 50 Hz Θερμαντήρας με θερμοστάτη, 20 W 12 VDC, 800 ma +6 έως +15 VDC, 200 ma 24 VAC 400 ma Αυτόματη οριζόντια κίνηση, προκαθορισμένες θέσεις, "περιπολίες" Ρύθμιση δεδομένων Σειριακή σύνδεση Πρωτόκολλα Υποστηριζόμενες πλατφόρμες Μέγ. διευθυνσιοδοτούμενες μονάδες Αναβαθμίσεις υλικολογισμικού Τρόποι ρύθμισης παραμέτρων Διασύνδεση ρύθμισης παραμέτρων Μνήμη Flash RS-232, υποδοχή τύπου Sb-D, για αναβαθμίσεις υλικολογισμικού Bilinx, Biphase και τρίτων κατασκευαστών σε RS485 DiBos, Divar, Allegiant 255 (ρύθμιση μέσω μικροδιακοπτών) Διασύνδεση RS-232 Μέσω υπολογιστή ή ενδείξεων επί της οθόνης RS-485 Σειρά UPH-Z 26x δομοστοιχεία κάμερας Αριθμός ωφέλιμων pixel Περίπου Αισθητήρας εικόνας Ανάλυση Ελάχιστος φωτισμός Λόγος σήματος προς θόρυβο Ηλεκτρονικός φωτοφράκτης Ισορροπία λευκού Κέρδος Έλεγχος αυτόματης έκθεσης (AE) Σύστημα εστίασης Έξοδος βίντεο Μασκάρισμα CCD τύπου Interline, φορμά 1/4 ιντσών 460 TVL 1,0 Lx (τυπικός) σε F1.6, 50 IRE Άνω των 50 db 1/1 έως 1/ δευτ., σε 22 βήματα Αυτόματη, ATW, εσωτ. χώροι, εξωτ. χώροι, με ένα πάτημα, μη αυτόματη Αυτόματη/ μη αυτόματη (-3 έως +28 db, σε βήματα των 2 db) Αυτόματος, μη αυτόματος, τρόπος λειτουργίας προτεραιότητας, υψηλή φωτεινότητα, αντιστάθμιση EV, αντιστάθμιση οπίσθιου φωτισμού Αυτόματη (ευαισθησία: κανονική, χαμηλή), AF με ένα πάτημα, μη αυτόματη, AF με άπειρο διάστημα, AF με πυροδότηση ζουμ CVBS: 1,0 Vpp Ζώνη απορρήτου Ενεργοποίηση/ απενεργοποίηση (24 θέσεις) Προκαθορισμένες θέσεις 250 επιλέξιμες θέσεις (μέγ. 99 μέσω πληκτρολογίου)

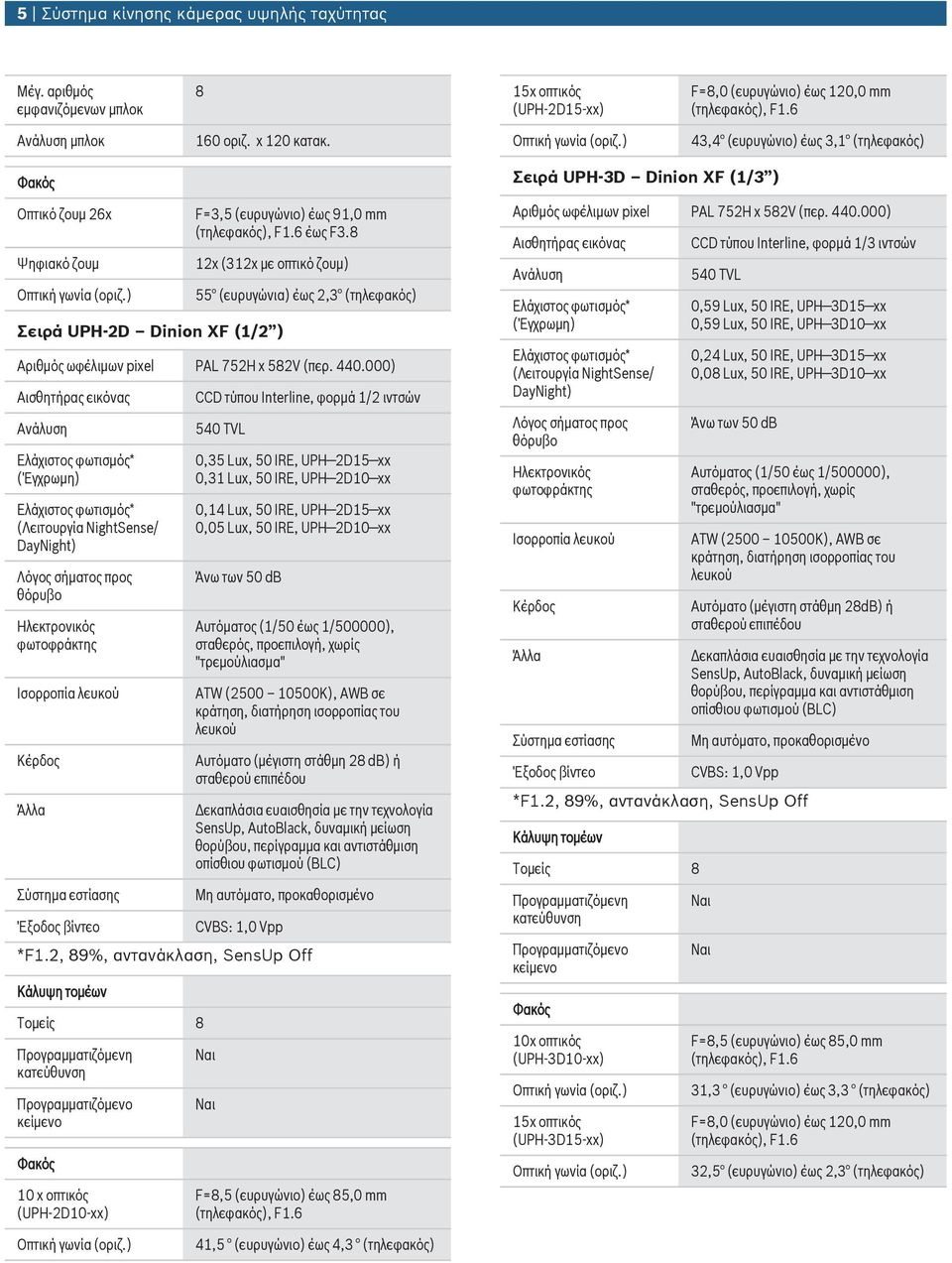

5 5 Σύστημα κίνησης κάμερας υψηλής ταχύτητας Μέγ. αριθμός εμφανιζόμενων μπλοκ 8 15x οπτικός (UPH 2D15 xx) F=8,0 (ευρυγώνιο) έως 120,0 mm Ανάλυση μπλοκ 160 οριζ. x 120 κατακ. 43,4 (ευρυγώνιο) έως 3,1 (τηλεφακός) Φακός Οπτικό ζουμ 26x Ψηφιακό ζουμ F=3,5 (ευρυγώνιο) έως 91,0 mm έως F3.8 12x (312x με οπτικό ζουμ) Σειρά UPH-2D Dinion XF (1/2 ) 55 (ευρυγώνια) έως 2,3 (τηλεφακός) Αριθμός ωφέλιμων pixel PAL 752H x 582V (περ ) Αισθητήρας εικόνας Ανάλυση (Έγχρωμη) (Λειτουργία NightSense/ DayNight) Λόγος σήματος προς θόρυβο Ηλεκτρονικός φωτοφράκτης Ισορροπία λευκού Κέρδος Άλλα Σύστημα εστίασης Έξοδος βίντεο CCD τύπου Interline, φορμά 1/2 ιντσών 540 TVL 0,35 Lx, 50 IRE, UPH 2D15 xx 0,31 Lx, 50 IRE, UPH 2D10 xx 0,14 Lx, 50 IRE, UPH 2D15 xx 0,05 Lx, 50 IRE, UPH 2D10 xx Άνω των 50 db Αυτόματος (1/50 έως 1/500000), σταθερός, προεπιλογή, χωρίς "τρεμούλιασμα" ATW ( K), AWB σε κράτηση, διατήρηση ισορροπίας του λευκού Αυτόματο (μέγιστη στάθμη 28 db) ή σταθερού επιπέδου Δεκαπλάσια ευαισθησία με την τεχνολογία SensUp, AtoBlack, δυναμική μείωση θορύβου, περίγραμμα και αντιστάθμιση οπίσθιου φωτισμού (BLC) Μη αυτόματο, προκαθορισμένο CVBS: 1,0 Vpp *F1.2, 89%, αντανάκλαση, SensUp Off Κάλυψη τομέων Τομείς 8 Προγραμματιζόμενη κατεύθυνση Προγραμματιζόμενο κείμενο Φακός 10 x οπτικός (UPH 2D10 xx) F=8,5 (ευρυγώνιο) έως 85,0 mm Σειρά UPH-3D Dinion XF (1/3 ) Αριθμός ωφέλιμων pixel PAL 752H x 582V (περ ) Αισθητήρας εικόνας Ανάλυση (Έγχρωμη) (Λειτουργία NightSense/ DayNight) Λόγος σήματος προς θόρυβο Ηλεκτρονικός φωτοφράκτης Ισορροπία λευκού Κέρδος Άλλα Σύστημα εστίασης Έξοδος βίντεο CCD τύπου Interline, φορμά 1/3 ιντσών 540 TVL 0,59 Lx, 50 IRE, UPH 3D15 xx 0,59 Lx, 50 IRE, UPH 3D10 xx 0,24 Lx, 50 IRE, UPH 3D15 xx 0,08 Lx, 50 IRE, UPH 3D10 xx Άνω των 50 db Αυτόματος (1/50 έως 1/500000), σταθερός, προεπιλογή, χωρίς "τρεμούλιασμα" ATW ( K), AWB σε κράτηση, διατήρηση ισορροπίας του λευκού Αυτόματο (μέγιστη στάθμη 28dB) ή σταθερού επιπέδου Δεκαπλάσια ευαισθησία με την τεχνολογία SensUp, AtoBlack, δυναμική μείωση θορύβου, περίγραμμα και αντιστάθμιση οπίσθιου φωτισμού (BLC) Μη αυτόματο, προκαθορισμένο CVBS: 1,0 Vpp *F1.2, 89%, αντανάκλαση, SensUp Off Κάλυψη τομέων Τομείς 8 Προγραμματιζόμενη κατεύθυνση Προγραμματιζόμενο κείμενο Φακός 10x οπτικός (UPH 3D10 xx) 15x οπτικός (UPH 3D15 xx) F=8,5 (ευρυγώνιο) έως 85,0 mm 31,3 (ευρυγώνιο) έως 3,3 (τηλεφακός) F=8,0 (ευρυγώνιο) έως 120,0 mm 32,5 (ευρυγώνιο) έως 2,3 (τηλεφακός) 41,5 (ευρυγώνιο) έως 4,3 (τηλεφακός)

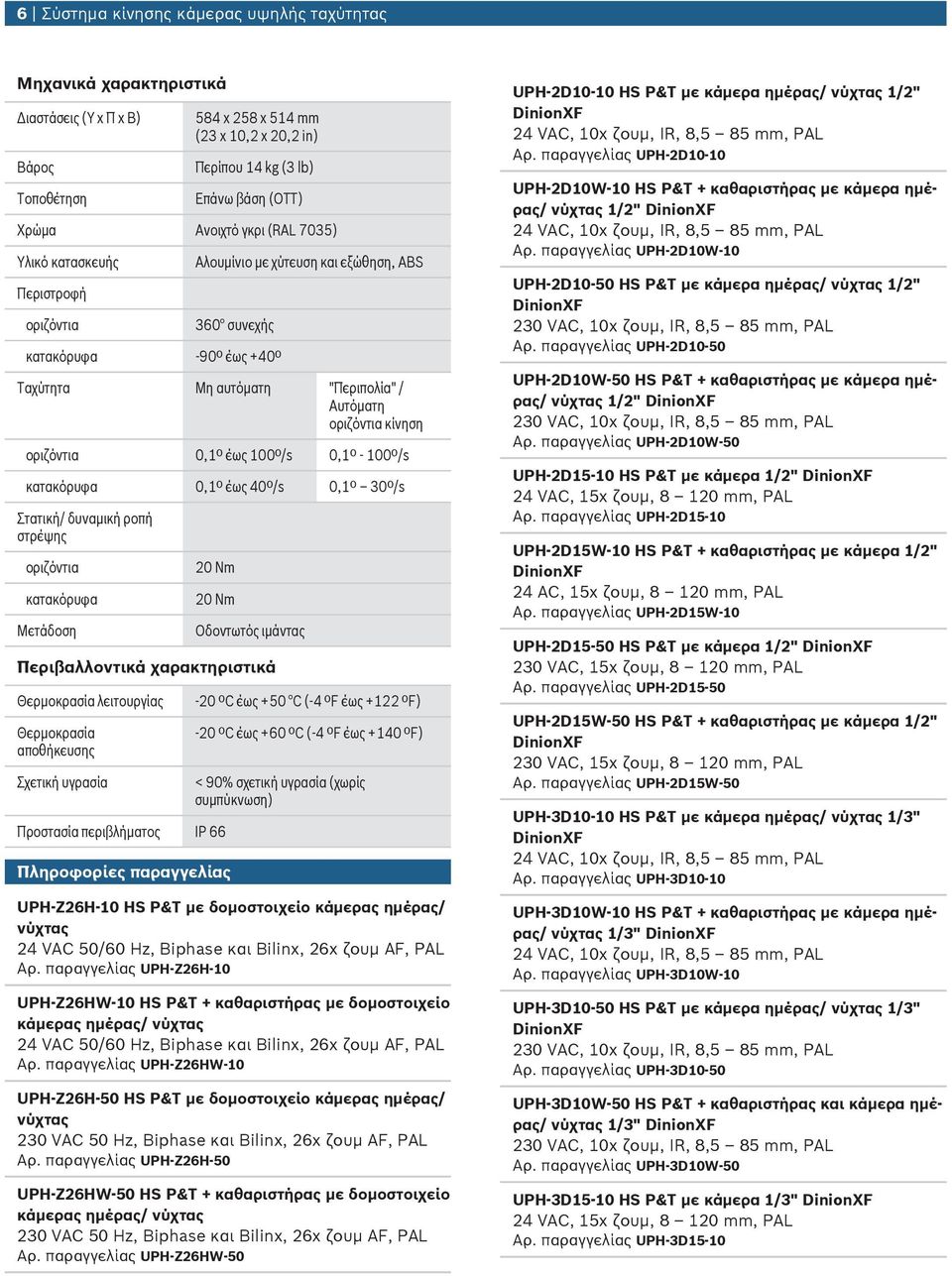

6 6 Σύστημα κίνησης κάμερας υψηλής ταχύτητας Μηχανικά χαρακτηριστικά Διαστάσεις (Υ x Π x Β) Βάρος Τοποθέτηση 584 x 258 x 514 mm (23 x 10,2 x 20,2 in) Περίπου 14 kg (3 lb) Επάνω βάση (OTT) Χρώμα Ανοιχτό γκρι (RAL 7035) Υλικό κατασκευής Περιστροφή οριζόντια Αλουμίνιο με χύτευση και εξώθηση, ABS 360 συνεχής κατακόρυφα -90º έως +40º Ταχύτητα Μη αυτόματη "Περιπολία" / Αυτόματη οριζόντια κίνηση οριζόντια 0,1º έως 100º/s 0,1º - 100º/s κατακόρυφα 0,1º έως 40º/s 0,1º 30º/s Στατική/ δυναμική ροπή στρέψης οριζόντια κατακόρυφα Μετάδοση 20 Nm 20 Nm Οδοντωτός ιμάντας Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας Θερμοκρασία αποθήκευσης Σχετική υγρασία Προστασία περιβλήματος IP 66 Πληροφορίες παραγγελίας -20 ºC έως +50 C (-4 ºF έως +122 ºF) -20 ºC έως +60 ºC (-4 ºF έως +140 ºF) < 90% σχετική υγρασία (χωρίς συμπύκνωση) UPH Z26H 10 HS P&T με δομοστοιχείο κάμερας ημέρας/ νύχτας 24 VAC 50/60 Hz, Biphase και Bilinx, 26x ζουμ AF, PAL Αρ. παραγγελίας UPH-Z26H-10 UPH Z26HW 10 HS P&T + καθαριστήρας με δομοστοιχείο κάμερας ημέρας/ νύχτας 24 VAC 50/60 Hz, Biphase και Bilinx, 26x ζουμ AF, PAL Αρ. παραγγελίας UPH-Z26HW-10 UPH Z26H 50 HS P&T με δομοστοιχείο κάμερας ημέρας/ νύχτας 230 VAC 50 Hz, Biphase και Bilinx, 26x ζουμ AF, PAL Αρ. παραγγελίας UPH-Z26H-50 UPH Z26HW 50 HS P&T + καθαριστήρας με δομοστοιχείο κάμερας ημέρας/ νύχτας 230 VAC 50 Hz, Biphase και Bilinx, 26x ζουμ AF, PAL Αρ. παραγγελίας UPH-Z26HW-50 UPH 2D10 10 HS P&T με κάμερα ημέρας/ νύχτας 1/2" Αρ. παραγγελίας UPH-2D10-10 UPH 2D10W 10 HS P&T + καθαριστήρας με κάμερα ημέρας/ νύχτας 1/2" Αρ. παραγγελίας UPH-2D10W-10 UPH 2D10 50 HS P&T με κάμερα ημέρας/ νύχτας 1/2" Αρ. παραγγελίας UPH-2D10-50 UPH 2D10W 50 HS P&T + καθαριστήρας με κάμερα ημέρας/ νύχτας 1/2" Αρ. παραγγελίας UPH-2D10W-50 UPH 2D15 10 HS P&T με κάμερα 1/2" 24 VAC, 15x ζουμ, mm, PAL Αρ. παραγγελίας UPH-2D15-10 UPH 2D15W 10 HS P&T + καθαριστήρας με κάμερα 1/2" 24 AC, 15x ζουμ, mm, PAL Αρ. παραγγελίας UPH-2D15W-10 UPH 2D15 50 HS P&T με κάμερα 1/2" Αρ. παραγγελίας UPH-2D15-50 UPH 2D15W 50 HS P&T + καθαριστήρας με κάμερα 1/2" Αρ. παραγγελίας UPH-2D15W-50 UPH 3D10 10 HS P&T με κάμερα ημέρας/ νύχτας 1/3" Αρ. παραγγελίας UPH-3D10-10 UPH 3D10W 10 HS P&T + καθαριστήρας με κάμερα ημέρας/ νύχτας 1/3" Αρ. παραγγελίας UPH-3D10W-10 UPH 3D10 50 HS P&T με κάμερα ημέρας/ νύχτας 1/3" Αρ. παραγγελίας UPH-3D10-50 UPH 3D10W 50 HS P&T + καθαριστήρας και κάμερα ημέρας/ νύχτας 1/3" Αρ. παραγγελίας UPH-3D10W-50 UPH 3D15 10 HS P&T με κάμερα 1/3" 24 VAC, 15x ζουμ, mm, PAL Αρ. παραγγελίας UPH-3D15-10

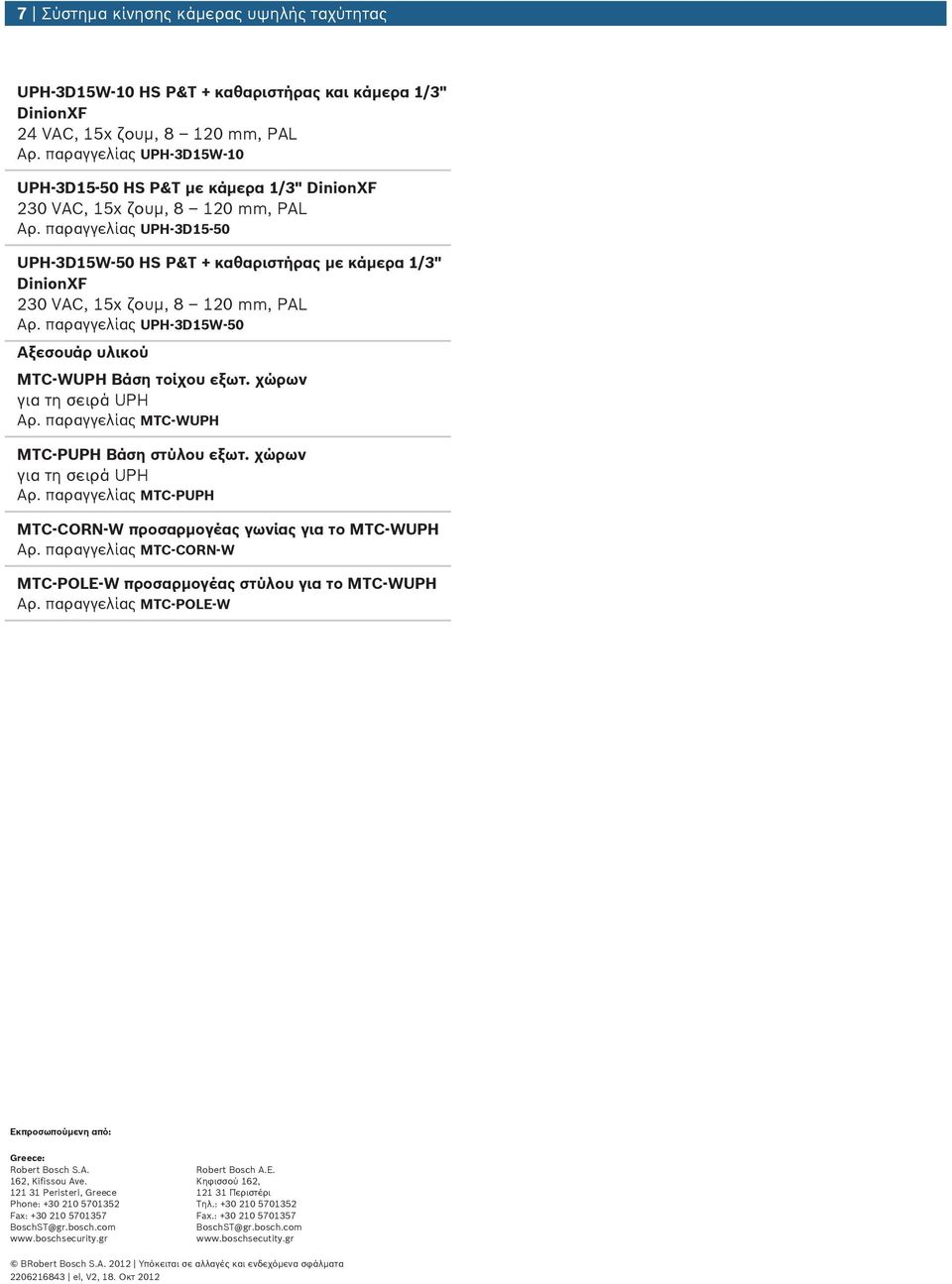

7 7 Σύστημα κίνησης κάμερας υψηλής ταχύτητας UPH 3D15W 10 HS P&T + καθαριστήρας και κάμερα 1/3" 24 VAC, 15x ζουμ, mm, PAL Αρ. παραγγελίας UPH-3D15W-10 UPH 3D15 50 HS P&T με κάμερα 1/3" Αρ. παραγγελίας UPH-3D15-50 UPH 3D15W 50 HS P&T + καθαριστήρας με κάμερα 1/3" Αρ. παραγγελίας UPH-3D15W-50 Αξεσουάρ υλικού MTC WUPH Βάση τοίχου εξωτ. χώρων για τη σειρά UPH Αρ. παραγγελίας MTC-WUPH MTC PUPH Βάση στύλου εξωτ. χώρων για τη σειρά UPH Αρ. παραγγελίας MTC-PUPH MTC CORN W προσαρμογέας γωνίας για το MTC WUPH Αρ. παραγγελίας MTC-CORN-W MTC POLE W προσαρμογέας στύλου για το MTC-WUPH Αρ. παραγγελίας MTC-POLE-W Εκπροσωπούμενη από: Greece: Robert Bosch S.A. 162, Kifisso Ave Peristeri, Greece Phone: Fax: BoschST@gr.bosch.com Robert Bosch A.E. Κηφισσού 162, Περιστέρι Τηλ.: Fax.: BoschST@gr.bosch.com BRobert Bosch S.A Υπόκειται σε αλλαγές και ενδεχόμενα σφάλματα el, V2, 18. Οκτ 2012
