1 Bosch Video Client el Εγχειρίδιο χρήσης

2

3 Bosch Video Client Πίνακας περιεχομένων el 3 Πίνακας περιεχομένων 1 Εισαγωγή Απαιτήσεις συστήματος Εγκατάσταση λογισμικού Συμβάσεις που χρησιμοποιούνται στην εφαρμογή 7 2 Εκκίνηση και διαμόρφωση Επισκόπηση συστήματος Εφαρμογή ζωντανής προβολής και αναπαραγωγής Configuration Manager Εκκίνηση Οδηγός διαμόρφωσης Configuration Manager Video Client Εγκατάσταση αδειών χρήσης Αποθήκευση της διαμόρφωσης Πώς να συνδεθείτε 15 3 Επισκόπηση παραθύρου ζωντανού βίντεο Βασική επισκόπηση Εικονίδια γραμμής εργαλείων Αναπαραγωγή Ρύθμιση προτιμήσεων χρήστη Προβολές αλληλουχίας Επιλογή τρόπων λειτουργίας γρήγορης προβολής Παράθυρο προγράμματος προβολής κειμένου Προβολή παραθύρου πλαισίων Μεγιστοποίηση προβολής βίντεο Ήχος Έλεγχος έντασης ήχου Διαμόρφωση Τερματισμός σύνδεσης Βοήθεια Πλαίσια αγαπημένων προβολών και λίστας συσκευών βίντεο Πλαίσιο αγαπημένων προβολών Πλαίσιο λίστας συσκευών βίντεο Εικονίδια συσκευής Πλαίσια ρελέ και επαφών Ρελέ εξόδου Επαφές εισόδου Πλαίσια Μενού περιβάλλοντος πλαισίου Παράθυρο προγράμματος προβολής κειμένου Εξαγωγή κειμένου Απαλοιφή και κλείσιμο του παραθύρου κειμένου Καρτέλες κατάστασης Ημερολόγιο 28 Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

4 4 el Πίνακας περιεχομένων Bosch Video Client Εργασία εξαγωγής 28 4 Προβολή ζωντανών εικόνων Επιλογή αγαπημένων προβολών Επιλογή προβολών Δημιουργία γρήγορων προβολών Τρόπος λειτουργίας προβολής Συμπλήρωση των πλαισίων Εικονίδια κατάστασης κάμερας 30 5 Ρύθμιση αγαπημένων προβολών Δημιουργία προβολής Δημιουργία προβολής σε αλληλουχία 33 6 Εγγραφή ζωντανού βίντεο Εγγραφή ζωντανού βίντεο στο σκληρό δίσκο Η/Υ 34 7 Αποθήκευση στιγμιότυπων Λήψη σταθερής εικόνας 35 8 Άμεση αναπαραγωγή Προβολή εγγεγραμμένου βίντεο 36 9 Monitor Wall Προσθήκη καμερών και προβολών Έλεγχος καμερών Ψηφιακό ζουμ Κάμερες PTZ Έλεγχος με το ποντίκι Έλεγχος με την κονσόλα Παράθυρο αναπαραγωγής Γραμμή εργαλείων αναπαραγωγής Επιλογή μονής προβολής ή προβολής πολλαπλών οθονών Παράθυρο προγράμματος προβολής κειμένου Προβολή παραθύρου πλαισίων Μεγιστοποίηση προβολής βίντεο Ήχος Έλεγχος έντασης ήχου Επιλογή εγγραφών καμερών Γραμμή χρόνου Εντολές περιβάλλοντος Πλήκτρα ελέγχου αναπαραγωγής Χρήση των πλήκτρων ελέγχου αναπαραγωγής Εξαγωγή εγγεγραμμένων αποσπασμάτων βίντεο σε σκληρό δίσκο Η/Υ Λήψη στιγμιότυπων 48 F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

5 Bosch Video Client Πίνακας περιεχομένων el Καρτέλες αναζήτησης Αναπαραγωγή αποθηκευμένων αρχείων Αποσπάσματα βίντεο που έχουν εξαχθεί Αρχειοθετημένα στιγμιότυπα Κάρτες SD κάμερας Αναζήτηση για συμβάντα Πλαίσιο αναζήτησης συμβάντος Ρύθμιση της περιόδου αναζήτησης Επιλογή κομματιού Φίλτρο συμβάντων Έναρξη αναζήτησης Αποτελέσματα αναζήτησης Αναζήτηση IVA Πλαίσιο αναζήτησης IVA Επιλογή αλγόριθμου Έναρξη αναζήτησης Αποτελέσματα αναζήτησης Αναζήτηση για κείμενο Παράθυρο αναζήτησης κειμένου Ρύθμιση της περιόδου αναζήτησης Επιλογή κομματιού Φίλτρο κειμένου Έναρξη αναζήτησης Αποτελέσματα αναζήτησης Εκκίνηση από τη γραμμή εντολών Παράμετρος "τοποθεσίες" Δομή αρχείου XML Παράθυρο προβολών τοποθεσιών Χρήση πληκτρολογίων Πλήκτρα συντόμευσης τυπικού πληκτρολογίου Χρήση πληκτρολογίου IntuiKey της Bosch Πριν να εγκαταστήσετε το πληκτρολόγιο IntuiKey Ρύθμιση του πληκτρολογίου IntuiKey Χρήση του πληκτρολογίου Intuikey 64 Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

6 6 el Εισαγωγή Bosch Video Client 1 Εισαγωγή Το Bosch Video Client είναι μια εφαρμογή για υπολογιστές για ζωντανή προβολή, δυνατότητες ελέγχου, αναζήτησης και αναπαραγωγής για κάθε κάμερα που είναι συνδεδεμένη στο δίκτυο. Οι λειτουργίες απομακρυσμένου ελέγχου περιλαμβάνουν έλεγχο οριζόντιας κίνησης, κατακόρυφης κλίσης και ζουμ των καμερών (συμπεριλαμβανομένου του πλήρους ελέγχου AutoDome). Παρέχεται η εντός σύνδεσης (on-line) κατάσταση των συνδεδεμένων μονάδων και μπορείτε να αποκτάτε πρόσβαση στο Configuration Manager για τη ρύθμιση μιας μονάδας ή τη διαμόρφωση του συστήματός σας. Το εργαλείο Δικανικής αναζήτησης, το οποίο αποτελεί αναπόσπαστο τμήμα του Bosch Video Client, παρέχει ένα πανίσχυρο μέσο αναζήτησης εγγεγραμμένου υλικού για συμβάντα Intelligent Video Analysis (IVA). 1.1 Απαιτήσεις συστήματος Πλατφόρμα λειτουργίας: Η/Υ που λειτουργεί τα Windows XP SP3, τα Windows Vista SP2 ή τα Windows 7. Οι συνιστώμενες απαιτήσεις Η/Υ είναι: Επεξεργαστής: Intel Pentium DualCore, 3.0 GHz ή συμβατός Μνήμη RAM: 2048 MB Ελεύθερος χώρος σκληρού δίσκου: 10 GB Κάρτα γραφικών: NVIDIA GeForce 8600 ή ανώτερη Μνήμη βίντεο: 256 MB Διασύνδεση δικτύου: 100/1000-BaseT 1.2 Εγκατάσταση λογισμικού 1. Εισαγάγετε το δίσκο προϊόντος στη μονάδα οπτικού δίσκου του υπολογιστή. Το πρόγραμμα εγκατάστασης θα πρέπει να εκκινηθεί αυτόματα. 2. Εάν η εγκατάσταση δεν εκκινηθεί αυτόματα, εντοπίστε το αρχείο BVC_installer.exe στο δίσκο και κάντε διπλό κλικ σε αυτό. 3. Ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε την εγκατάσταση. Σημείωση: Περιοδικά κυκλοφορούν ενημερώσεις λογισμικού. Ελέγξτε την ιστοσελίδα της Bosch Security Systems για την τελευταία έκδοση. Υποστήριξη καταγραφής για το VRM Για να ενσωματώσετε μητρώα VRM στο ημερολόγιο Bosch Video Client, πραγματοποιήστε τα ακόλουθα βήματα: 1. Αντιγράψτε τα αρχεία VrmLogMonitor.exe και VrmLogService.exe από το φάκελο εγκατάστασης Bosch Video Client\ (προεπιλεγμένη θέση C:\Program Files\Bosch\Video Client) σε ένα φάκελο στον υπολογιστή που εκτελείται το VRM. 2. Ανοίξτε ένα κέλυφος εντολών στον υπολογιστή VRM (εκτέλεση ως διαχειριστής!) 3. Μεταβείτε στο φάκελο που περιέχει τα αρχεία VrmLogMonitor.exe και VrmLogService.exe 4. Εγκαταστήστε την υπηρεσία πληκτρολογώντας: VrmLogService.exe -i 5. Εκκινήστε την υπηρεσία πληκτρολογώντας: VrmLogService.exe -s η υπηρεσία παρακολούθησης μητρώου αναφέρει όλα τα μητρώα VRM που εκτελούνται σε κάθε συνδεδεμένο Bosch Video Clients (αρχίζοντας 15 λεπτά πιο πριν). Πλέον η υπηρεσία εκτελείται αυτόματα κάθε φορά που εκκινεί το σύστημα. Για να διακόψετε την υπηρεσία, πληκτρολογήστε: VrmLogService.exe -k F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

7 Bosch Video Client Εισαγωγή el 7 Για να καταργήσετε εντελώς την υπηρεσία, πληκτρολογήστε: VrmLogService.exe -u 1.3 Συμβάσεις που χρησιμοποιούνται στην εφαρμογή Ερμηνεία χρωμάτων εικονιδίων Οι απενεργοποιημένες λειτουργίες είναι σκιασμένες. Οι ενεργές επιλογές επισημαίνονται με κίτρινο χρώμα στο παράθυρο ζωντανού βίντεο και με γαλάζιο χρώμα στο παράθυρο αναπαραγωγής. Παράθυρο ημερολογίου Το παράθυρο ημερολογίου εμφανίζεται αφού κάνετε κλικ στο εικονίδιο ημερολογίου, στα παράθυρα όπου απαιτείται η συμπλήρωση ημερομηνίας. Κάντε κλικ στα πλήκτρα βέλους για να αλλάξετε μήνες. Κάντε κλικ σε μια ημερομηνία για να επιστρέψετε στο πλαίσιο ημερομηνίας με την επιλεγμένη τιμή συμπληρωμένη. Πατήστε Esc στο πληκτρολόγιο για έξοδο από το παράθυρο χωρίς αλλαγή της ημερομηνίας. Λίστες Σε λίστες, κάντε κλικ σε μια κεφαλίδα στήλης για να ταξινομήσετε τη λίστα σύμφωνα με το στοιχείο της συγκεκριμένης στήλης. Κάντε δεύτερη φορά κλικ για να ταξινομήσετε τη λίστα με την αντίστροφη σειρά. Χρησιμοποιήστε τις ράβδους κύλισης για να πραγματοποιήσετε κύλιση σε μεγάλες λίστες. Λίστες ανάπτυξης/σύμπτυξης Στη δενδρική δομή συσκευών ή στα πλαίσια αγαπημένων, η δενδρική δομή εμφανίζει τα σύμβολα + ή - δίπλα σε ένα εικονίδιο. Κάντε κλικ στο σύμβολο + για να εκπτύξετε τη λίστα ή στο σύμβολο - για να συμπτύξετε τη λίστα. Πολλαπλή επιλογή Για να επιλέξετε πολλαπλά στοιχεία, επιλέξτε ένα στοιχείο και κατόπιν κρατήστε πατημένο το πλήκτρο CTRL ενώ κάνετε κλικ σε άλλα στοιχεία που επιθυμείτε να επιλέξετε. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

8 8 el Εκκίνηση και διαμόρφωση Bosch Video Client 2 Εκκίνηση και διαμόρφωση 2.1 Επισκόπηση συστήματος Το Bosch Video Client αποτελείται από τα εξής στοιχεία: Εφαρμογή ζωντανής προβολής και αναπαραγωγής Configuration Manager Εφαρμογή ζωντανής προβολής και αναπαραγωγής Αυτή η εφαρμογή παρέχει δύο παράθυρα: Ένα για ζωντανή προβολή και έλεγχο καμερών και ένα για αναπαραγωγή των εγγραφών και των εξαγωγών Configuration Manager Μπορείτε να ανοίξετε την εφαρμογή Configuration Manager μέσω ενός εικονιδίου στην εφαρμογή ζωντανής προβολής και αναπαραγωγής. Το Configuration Manager επιτρέπει στο χρήστη να διαμορφώνει τη ρύθμιση συστήματος και να ορίζει τις ρυθμίσεις διαμόρφωσης για τις υποστηριζόμενες συσκευές. (Ο οδηγός που βοηθά με την αρχική διαμόρφωση του συστήματος μπορεί να ενεργοποιηθεί κάνοντας κλικ στην επιλογή Οδηγός διαμόρφωσης στο μενού Εργαλεία του Configuration Manager.) 2.2 Εκκίνηση Εκκίνηση του προγράμματος Μόλις ολοκληρωθεί η εγκατάσταση, κάντε διπλό κλικ στο εικονίδιο του Bosch Video Client στην επιφάνεια εργασίας για να εκκινήσετε το πρόγραμμα. Εναλλακτικά, εκκινήστε την εφαρμογή μέσω του κουμπιού Έναρξη και του μενού Προγράμματα (διαδρομή: Έναρξη/ Προγράμματα/Bosch Video Client/Bosch Video Client). Εκκίνηση για πρώτη φορά Όταν το πρόγραμμα εκκινείται για πρώτη φορά, ανοίγει ένας οδηγός ώστε να σας βοηθήσει να εντοπίσετε και να διαμορφώσετε συσκευές στο δίκτυο. Ακολουθήστε τα βήματα στον οδηγό για να ρυθμίσετε το Bosch Video Client για την αρχική χρήση. Εκκίνηση από τη γραμμή εντολών Το πρόγραμμα μπορεί επίσης να εκκινηθεί από τη γραμμή εντολών με τις ακόλουθες παραμέτρους. Για περισσότερες πληροφορίες, ανατρέξτε στην Ενότητα 15 Εκκίνηση από τη γραμμή εντολών, Σελίδα 58. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

9 Bosch Video Client Εκκίνηση και διαμόρφωση el Οδηγός διαμόρφωσης Ο οδηγός διαμόρφωσης παρέχει ένα γρήγορο τρόπο ρύθμισης των πιο σημαντικών παραμέτρων του συστήματος κατά την πρώτη εγκατάσταση. Οι παράμετροι που εμφανίζονται στον οδηγό αποτελούν ένα υποσύνολο όλων των παραμέτρων που μπορούν να οριστούν στο μενού "Σύστημα/Εφαρμογές/Video Client" του Configuration Manager. Μόλις ανοίξει, ο οδηγός σάς καθοδηγεί καθ' όλη τη διαδικασία διαμόρφωσης σε οκτώ βήματα. Κάντε κλικ στις επιλογές Επόμενο και Πίσω για να περιηγηθείτε στον οδηγό. 1. Κωδικοί πρόσβασης Πληκτρολογήστε (και επιβεβαιώστε) τους γενικούς κωδικούς πρόσβασης για ολόκληρο το σύστημα για τρεις ομάδων χρηστών (αφήστε κενά τα πεδία αν δεν θέλετε να το κάνετε). Οι κωδικοί πρόσβασης για τα επίπεδα χρηστών του συστήματος αντιστοιχίζονται στα στοιχεία του συστήματος. Για παράδειγμα, κατά την πρόσβαση σε μια συσκευή, ο κωδικός πρόσβασης για το administrator χρησιμοποιείται για το επίπεδο πρόσβασης service, ενώ ο κωδικός πρόσβασης για το operator χρησιμοποιείται για το επίπεδο πρόσβασης user. Επίπεδο εξουσιοδότησης Configuration Manager Συσκευή BVIP Υψηλότερο administrator service Μεσαία operator user Χαμηλότερο live live 2. Συσκευή εγγραφής Επιλέξτε αν η εγγραφή θα πραγματοποιείται τοπικά στις συσκευές (για παράδειγμα, σε μια κάρτα SD) ή αν θα χρησιμοποιήσετε μια συσκευή εγγραφής VRM. Για εγγραφή με μια συσκευή εγγραφής, πληκτρολογήστε την αντίστοιχη διεύθυνση IP ή επιλέξτε τη διεύθυνση μιας διαμορφωμένης συσκευής εγγραφής από τη λίστα. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

10 10 el Εκκίνηση και διαμόρφωση Bosch Video Client 3. Επιλογή συσκευής Στη λίστα εμφανίζονται όλες οι συσκευές που εντοπίζονται στο δίκτυο. Αν πιστεύετε ότι λείπει κάποια συσκευή, κάντε κλικ στην επιλογή Ενημέρωση. Όλες οι συσκευές με ένα σημάδι επιλογής θα διαμορφωθούν (θα τους εκχωρηθεί μια διεύθυνση IP). Αν δεν θέλετε να διαμορφώσετε μια συσκευή χρησιμοποιώντας τον οδηγό, κάντε κλικ στο πλαίσιο για να καταργήσετε το σημάδι επιλογής. Οι συσκευές που είναι επισημασμένες με ένα πράσινο τετράγωνο έχουν ήδη εκχωρηθεί σε μια συσκευή εγγραφής VRM. Αν καταργήσετε αυτές τις επιλογές, η εκχώρηση διακόπτεται και οι σχετικές εγγραφές διαγράφονται. Δεν υποστηρίζουν όλες οι συσκευές τη διαμόρφωση διευθύνσεων IP μέσω DHCP. Αν απαιτείται, διαμορφώστε τις συσκευές αυτές με μη αυτόματο τρόπο. 4. Δίκτυο Επιλέξτε Χρήση του DHCP αν όλες οι συσκευές υποστηρίζουν DHCP και αν θέλετε η εκχώρηση των διευθύνσεων IP να πραγματοποιηθεί αυτόματα. Εναλλακτικά, πληκτρολογήστε ένα εύρος διευθύνσεων IP. Το εύρος αυτό θα πρέπει να παρέχει αρκετές διευθύνσεις IP για όλες τις συσκευές που πρόκειται να διαμορφωθούν. 5. Ημερομηνία και ώρα Επιλέξτε αν η ημερομηνία και η ώρα θα ρυθμιστούν με βάση τις ρυθμίσεις στον υπολογιστή σας ή με βάση ένα διακομιστή SNTP. Αν είναι απαραίτητο, ρυθμίστε την ώρα και την ημερομηνία συστήματος στον υπολογιστή σας ή πληκτρολογήστε τη διεύθυνση IP ενός διακομιστή SNTP. 6. Ποιότητα βίντεο Χρησιμοποιήστε το συρόμενο ρυθμιστικό για να επιλέξετε την ποιότητα του βίντεο για όλες τις συσκευές. Οι σχετικές ρυθμίσεις για κάθε συσκευή πραγματοποιούνται αυτόματα. Καθορίστε ένα όριο εύρους ζώνης, αν απαιτείται. 7. Εγγραφή Δημιουργήστε ένα ομοιόμορφο χρονοδιάγραμμα εγγραφών για όλες τις συσκευές. Καθορίστε τρία προφίλ εγγραφής (Ημέρα, Νύχτα, Σαββατοκύριακο) επιλέγοντας μια λειτουργία εγγραφής (Συνεχής, Κίνηση ή Απενεργοποίηση) και μετακινώντας το συρόμενο ρυθμιστικό ποιότητας. Συμπληρώστε το εβδομαδιαίο ημερολόγιο εγγραφών με αυτά τα F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

11 Bosch Video Client Εκκίνηση και διαμόρφωση el 11 προφίλ. Αν δεν θέλετε να προγραμματίσετε καμία εγγραφή, πρέπει να επιλέξετε τη λειτουργία Απενεργοποίηση για κάθε προφίλ εγγραφής. 8. Σύνοψη Εμφανίζεται μια σύνοψη των επιλεγμένων ρυθμίσεων. Αν θέλετε να αλλάξετε τις ρυθμίσεις, κάντε κλικ στην επιλογή < Πίσω για να μεταβείτε πίσω βήμα προς βήμα στον οδηγό. Κάντε κλικ στην επιλογή Εφαρμογή για να διαμορφώσετε τις συσκευές σύμφωνα με τις επιλεγμένες ρυθμίσεις ή κάντε κλικ στην επιλογή Άκυρο για να ακυρώσετε τον οδηγό. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

12 12 el Εκκίνηση και διαμόρφωση Bosch Video Client 2.4 Configuration Manager Μόλις ολοκληρωθεί ο οδηγός, ανοίγει το Configuration Manager. 1. Κάντε κλικ στην καρτέλα Σύστημα. 2. Στις Εφαρμογές, κάντε κλικ στην επιλογή Video Client. Εδώ μπορείτε να αλλάξετε τις προεπιλεγμένες ρυθμίσεις για το Bosch Video Client Video Client Χρησιμοποιήστε τα ακόλουθα μενού για να διαμορφώσετε το Bosch Video Client: 1. Στο μενού Διαχείριση χρηστών, ρυθμίστε λογαριασμούς χρηστών, κωδικούς πρόσβασης χρηστών και δικαιώματα πρόσβασης, εάν απαιτείται. 2. Στο μενού Κάμερες, βεβαιωθείτε ότι έχουν επιλεγεί οι σωστές κάμερες και ότι βρίσκονται στη σωστή σειρά και εκχωρήστε δικαιώματα πρόσβασης. 3. Στο μενού Ψηφιακές είσοδοι, βεβαιωθείτε ότι έχουν επιλεγεί οι σωστές είσοδοι και ότι βρίσκονται στη σωστή σειρά και εκχωρήστε δικαιώματα πρόσβασης. 4. Στο μενού Ρελέ, βεβαιωθείτε ότι έχουν επιλεγεί τα σωστά ρελέ και ότι βρίσκονται στη σωστή σειρά και εκχωρήστε δικαιώματα πρόσβασης. 5. Στο μενού Εφαρμογές, καθορίστε τις διαδρομές αποθήκευσης για το Bosch Video Client και διαχειριστείτε τις άδειες χρήσης. Υλοποίηση διαχείρισης χρηστών Αν ορίσετε έναν κωδικό πρόσβασης για το administrator, ο κωδικός αυτός θα πρέπει να πληκτρολογείται κάθε φορά που θα προσπελάζεται η βάση δεδομένων. Για να δημιουργήσετε χρήστες και να καθορίσετε τα δικαιώματα χρηστών: 1. Επιλέξτε την ομάδα Διαχείριση χρήστη. 2. Για να δημιουργήσετε έναν επιπλέον χρήστη, κάντε κλικ στην επιλογή Προσθήκη... Τότε, θα εμφανιστεί ένα παράθυρο διαλόγου. 3. Πληκτρολογήστε το όνομα χρήστη και τον κωδικό πρόσβασης. 4. Για να ορίσετε τα δικαιώματα μεμονωμένων χρηστών, επιλέξτε την αντίστοιχη καταχώρηση στη λίστα των δημιουργημένων χρηστών και ενεργοποιήστε ή απενεργοποιήστε τις απαιτούμενες επιλογές στο Δικαιώματα: 5. Για να καταργήσετε ένα χρήστη, επιλέξτε μια καταχώρηση από τη λίστα των δημιουργημένων χρηστών και κάντε κλικ στην επιλογή Κατάργηση. Επιλογή στοιχείων και εκχώρηση δικαιωμάτων 1. Επιλέξτε την καρτέλα Σειρά στην ομάδα Κάμερες, Ψηφιακές είσοδοι ή στην ομάδα Ρελέ. 2. Επιλέξτε τα στοιχεία που θέλετε να εμφανίζονται σε μορφή λίστας στο Video Client. Η σειρά ταξινόμησης σε αυτές τις λίστες αντιστοιχεί στη σειρά ταξινόμησης στο Video Client. 3. Κάντε κλικ στην επιλογή Αρχή, Επάνω, Κάτω και στα κουμπιά Τέλος για να αλλάξετε τη θέση ενός επιλεγμένου στοιχείου στη λίστα. 1. Επιλέξτε την καρτέλα Πρόσβαση στην ομάδα Κάμερες, Ψηφιακές είσοδοι ή στην ομάδα Ρελέ. Από προεπιλογή, σε κάθε χρήστη εκχωρείται το υψηλότερο επίπεδο εξουσιοδότησης. 2. Για να αλλάξετε τα δικαιώματα πρόσβασης ενός χρήστη, κάντε κλικ στο αντίστοιχο κελί του πίνακα μέχρι να επιλέξετε το επιθυμητό επίπεδο εξουσιοδότησης. 3. Για να εκχωρήσετε σε ένα χρήστη το ίδιο επίπεδο εξουσιοδότησης για όλα τα στοιχεία, ή το αντίστροφο, κάντε δεξί κλικ στην αντίστοιχη κεφαλίδα στήλης ή σειράς και επιλέξτε το επιθυμητό επίπεδο εξουσιοδότησης. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

13 Bosch Video Client Εκκίνηση και διαμόρφωση el 13 Πρόσβαση κάμερας Διαμόρφωση PTZ Ο χρήστης μπορεί να διαμορφώσει τις ρυθμίσεις PTZ Έλεγχος PTZ Προβολή μόνο Δεν επιτρέπεται η πρόσβαση Ο χρήστης μπορεί να ελέγχει την κάμερα Ο χρήστης μπορεί να παρακολουθεί βίντεο Ο χρήστης δεν έχει πρόσβαση στην κάμερα Πρόσβαση σε ψηφιακή είσοδο, Πρόσβαση σε ρελέ Επιτρέπεται έλεγχος Προβολή μόνο Δεν επιτρέπεται η πρόσβαση Ο χρήστης μπορεί να ελέγχει το στοιχείο Ο χρήστης μπορεί να δει το στοιχείο Ο χρήστης δεν έχει πρόσβαση στο στοιχείο Επιλογή διαδρομών εφαρμογών και καταγραφή 1. Επιλέξτε την καρτέλα Εφαρμογή στην ομάδα Εφαρμογή. 2. Επιλέξτε τη διαδρομή του φακέλου στον οποίο θα πραγματοποιείται εξαγωγή των μη αυτόματων εγγραφών από το Video Client. Αν δεν πληκτρολογήσετε τίποτα εδώ, χρησιμοποιείται η ακόλουθη προεπιλεγμένη ρύθμιση: %current user%\my Documents\Bosch\VideoClient\Recording. Καθορίστε το μέγιστο χώρο σκληρού δίσκου σε GB που θα χρησιμοποιείται για τις μη αυτόματες εγγραφές. Αν δεν πληκτρολογήσετε κάτι, η τιμή ορίζεται στα 10 GB. 3. Επιλέξτε τη διαδρομή στην οποία θα αποθηκεύονται τα μητρώα. Αν δεν πληκτρολογήσετε κάτι, δεν θα είναι δυνατή η καταγραφή των ενεργειών των χρηστών. Επιλέξτε αν οι ενέργειες των χρηστών θα καταγράφονται. 4. Επιλέξτε τη θύρα επικοινωνίας Intuikey. Άδειες Στην καρτέλα Άδειες της ομάδας Εφαρμογή, μπορείτε να βρείτε πληροφορίες σχετικά με την αδειοδότηση των καναλιών καμερών στο Bosch Video Client. Μια εγκατάσταση Bosch Video Client παρέχει τυπικά 16 κανάλια καμερών. Μπορείτε να ενεργοποιήσετε επιπλέον κανάλια αγοράζοντας μια άδεια χρήσης. Το αναγνωριστικό κεντρικού υπολογιστή που εμφανίζεται εδώ απαιτείται για την εγκατάσταση μιας άδειας χρήσης για επιπλέον κανάλια καμερών. Εμφανίζεται ο αριθμός των ενεργοποιημένων καναλιών καμερών. Κάντε κλικ στην επιλογή Προσθήκη άδειας... για να ανοίξετε ένα παράθυρο διαλόγου για την εγκατάσταση των επιπλέον αδειών χρήσης. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

14 14 el Εκκίνηση και διαμόρφωση Bosch Video Client Εγκατάσταση αδειών χρήσης Ακολουθήστε τις παρακάτω οδηγίες για να εγκαταστήσετε μια άδεια χρήσης για το Bosch Video Client: 1. Παραγγείλετε μια άδεια χρήσης - θα λάβετε έναν κωδικό χορήγησης άδειας. 2. Μεταβείτε στην καρτέλα "Άδειες" του Configuration Manager για να προσδιορίσετε το αναγνωριστικό κεντρικού υπολογιστή του υπολογιστή σας. 3. Συνδεθείτε στο Bosch License Manager ( χρησιμοποιώντας τον κωδικό χορήγησης άδειας. 4. Συμπληρώστε και υποβάλετε τα δεδομένα ενεργοποίησης άδειας (συμπεριλαμβανομένου του αναγνωριστικού του κεντρικού υπολογιστή). 5. Πληκτρολογήστε μια διεύθυνση για να λάβετε τον κωδικό ενεργοποίησης. 6. Αποθηκεύστε το αρχείο με το κλειδί άδειας χρήσης από το που θα λάβετε στο σκληρό δίσκο του υπολογιστή σας. 7. Μεταβείτε στην καρτέλα "Άδειες" του Configuration Manager και κάντε κλικ στην επιλογή Προσθήκη άδειας Περιηγηθείτε στο αρχείο με το κλειδί άδειας χρήσης στο σκληρό δίσκο του υπολογιστή σας και κάντε κλικ στην επιλογή Άνοιγμα. 9. Βεβαιωθείτε ότι η άδεια χρήσης έχει ενεργοποιηθεί. 10. Αποθηκεύστε τη διαμόρφωση και επανεκκινήστε το BVC Αποθήκευση της διαμόρφωσης Όταν τελειώσετε: 1. Κάντε κλικ στο για να αποθηκεύσετε τη διαμόρφωση. 2. Κλείστε το Configuration Manager F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

15 Bosch Video Client Εκκίνηση και διαμόρφωση el Πώς να συνδεθείτε Μετά από κάποιο διάστημα, εμφανίζεται το παράθυρο σύνδεσης του Bosch Video Client. Μόλις εκκινηθεί η εφαρμογή, εμφανίζεται το παράθυρο Έναρξη σύνδεσης. Τα πλαίσια ονόματος χρήστη και κωδικού πρόσβασης είναι κενά. Για να συνδεθείτε: 1. Πληκτρολογήστε όνομα χρήστη και κωδικό πρόσβασης: 2. Κάντε κλικ στην επιλογή Έναρξη σύνδεσης. Ελέγξτε με το διαχειριστή εάν υφίσταται άρνηση πρόσβασης στη μονάδα. Σημείωση: Όταν δεν έχουν εισαχθεί ή έχουν τροποποιηθεί οι ρυθμίσεις ονόματος χρήστη και κωδικού πρόσβασης στον οδηγό Configuration Manager, μπορείτε να συνδεθείτε με το όνομα χρήστη administrator και χωρίς κωδικό πρόσβασης. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

16 16 el Επισκόπηση παραθύρου ζωντανού βίντεο Bosch Video Client 3 Επισκόπηση παραθύρου ζωντανού βίντεο Το παράθυρο ζωντανού βίντεο εμφανίζεται όταν εκκινείτε την εφαρμογή. Στο παράθυρο ζωντανού βίντεο μπορείτε: να προβάλλετε ζωντανό βίντεο να επιλέγετε διαφορετικές εμφανίσεις πολλαπλών οθονών ρύθμιση αγαπημένων προβολών να εκχωρείτε κάμερες σε πλαίσια να ανοίγετε ένα παράθυρο άμεσης αναπαραγωγής του ενεργού πλαισίου να εγγράφετε ένα απόσπασμα βίντεο κάμερας στο σκληρό δίσκο Η/Υ να λάβετε ένα στιγμιότυπο ακίνητου καρέ του ενεργού πλαισίου προβολή αποθηκευμένων στιγμιότυπων να διαμορφώσετε ένα monitor wall να ελέγχετε κάμερες PTZ να παρακολουθείτε την κατάσταση της μονάδας και συνθήκες συναγερμού Σημείωση: Εάν βρίσκεστε στη λειτουργία αναπαραγωγής, κάντε κλικ στο παράθυρου ζωντανού βίντεο. για να μεταβείτε στο Εικόνα 3.1 Τυπικό παράθυρο ζωντανού βίντεο F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

17 Bosch Video Client Επισκόπηση παραθύρου ζωντανού βίντεο el Βασική επισκόπηση Οι περιοχές ελέγχου ενός βασικού παραθύρου ζωντανού βίντεο υποδεικνύονται παρακάτω. Εικόνα 3.2 Βασικό παράθυρο ζωντανού βίντεο Γραμμή εργαλείων Περιοχή προβολής βίντεο Πίνακας εργασιών Πίνακας λειτουργιών Πίνακας συστήματος Περιέχει εικονίδια για διάφορες λειτουργίες (βλ. παρακάτω). Εμφανίζει τα πλαίσια βίντεο. (Εάν έχει εγκατασταθεί μπορείτε να το σύρετε στο δεύτερο μόνιτορ.) Κάντε κλικ στις καρτέλες για άνοιγμα ή κλείσιμο των παραθύρων εργασιών για την προβολή σχεδιαστή, τη λήψη εικόνας, την άμεση αναπαραγωγή και το monitor wall. Κάντε κλικ στις καρτέλες για άνοιγμα ενός πλαισίου που περιέχει την κονσόλα ελέγχου κάμερας και το πλαίσιο κατάστασης ή το πλαίσιο κατάστασης εξαγωγής. Κάντε κλικ στις καρτέλες για άνοιγμα των πλαισίων προβολών Αγαπημένα ή Λίστα συσκευών βίντεο και των πλαισίων ρελέ ή εισόδου. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

18 18 el Επισκόπηση παραθύρου ζωντανού βίντεο Bosch Video Client 3.2 Εικονίδια γραμμής εργαλείων Ζωντανή προβολή Αναπαραγωγή Προτιμήσεις χρήστη Αλλάζει το παράθυρο εφαρμογής σε ζωντανή προβολή (κίτρινη επισήμανση). Αλλάζει το παράθυρο εφαρμογής σε προβολή αναπαραγωγής (γαλάζια επισήμανση). Εμφανίζει ένα πλαίσιο διαλόγου για τη ρύθμιση προτιμήσεων χρήστη. Αλληλουχία Εκκινεί μια αλληλουχία προβολών πλαισίου. Τρόποι λειτουργίας γρήγορης προβολής Περιέχει εικονίδια για την επιλογή διάταξης πλαισίου. Πρόγραμμα προβολής κειμένου Ανοίγει το παράθυρο του προγράμματος προβολής κειμένου. Προβολή παραθύρου πλαισίων Μεγιστοποίηση περιοχής βίντεο Επιλέγει τον τρόπο προβολής των πλαισίων: Με ράβδο στο άνω μέρος, με όνομα κάμερας, με την τοπική ώρα της συσκευής, ή χωρίς πληροφορίες και με ή χωρίς υπέρθεση VCA. Μεγιστοποιεί την περιοχή προβολής βίντεο. Έλεγχος ήχου Πραγματοποιεί σίγαση του ήχου Έλεγχος έντασης ήχου Ρυθμίζει την ένταση του ήχου. Configuration manager Ανοίγει την εφαρμογή Configuration Manager σε ξεχωριστό παράθυρο. Βοήθεια Ανοίγει το ευρετήριο βοήθειας. Ελαχιστοποίηση Ελαχιστοποιεί το παράθυρο εφαρμογής στη γραμμή εργασιών. Τερματισμός σύνδεσης Κλείνει την εφαρμογή και επιστρέφει στο παράθυρο έναρξης σύνδεσης. Η ημερομηνία και η ώρα, και η γραμμή χρήσης του επεξεργαστή εμφανίζονται επίσης στη γραμμή εργασιών. Τοποθετήστε το δείκτη του ποντικιού πάνω στη γραμμή χρήσης του επεξεργαστή για να δείτε τη χρήση του επεξεργαστή με τη μορφή ποσοστού. Κάντε διπλό κλικ στη γραμμή εργαλείων για να προσαρμόσετε το μέγεθος του παράθυρου εφαρμογής Αναπαραγωγή Κάντε κλικ στο για να ανοίξετε το παράθυρο αναπαραγωγής. Λάβετε μια γραφική επισκόπηση γραμμής χρόνου όλων των εγγραφών ή αναζητήστε εγγραφές με βάση συμβάντα και προβείτε σε αναπαραγωγή τους. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

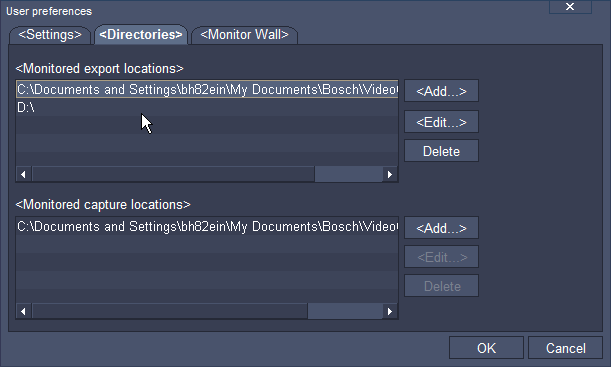

19 Bosch Video Client Επισκόπηση παραθύρου ζωντανού βίντεο el Ρύθμιση προτιμήσεων χρήστη Για να αλλάξετε τις προτιμήσεις χρήστη για την εφαρμογή, κάντε κλικ στην επιλογή ανοίξετε ένα παράθυρο διαλόγου., για να Καρτέλα Ρυθμίσεων 1. Τοποθετήστε ένα σημάδι επιλογής δίπλα στα προς ενεργοποίηση στοιχεία συναγερμών και σφαλμάτων. Ο υπολογιστής παράγει ένα ηχητικό σήμα για τους καθορισμένους συναγερμούς ή μεγιστοποιεί το παράθυρο εφαρμογής. 2. Επιλέξτε ένα χρόνο παραμονής αλληλουχίας μεταξύ 5 και 60 δευτερολέπτων για να καθορίσετε για πόσο χρονικό διάστημα θα εμφανίζεται μια προβολή αλληλουχίας. 3. Επιλέξτε Εμφάνιση τοπικής ώρας συσκευής για να προβληθεί μία υπέρθεση πλαισίου της πραγματικής ώρας μίας συσκευής. 4. Επιλέξτε Κατάσταση παρουσίασης για να επεκτείνετε την εφαρμογή σε πλήρη οθόνη. Απαιτείται επανεκκίνηση για να τεθεί σε εφαρμογή και είναι διαθέσιμος μόνο στο διαχειριστή. Όταν η εφαρμογή βρίσκεται σε κατάσταση παρουσίασης ο χρήστης δεν μπορεί να εξέλθει από την εφαρμογή. 5. Επιλέξτε μια απόκλιση στο χρόνο άμεσης αναπαραγωγής μεταξύ 5 και 120 δευτερολέπτων. 6. Εάν έχετε ρυθμίσει πολλαπλά μόνιτορ στα Windows, επιλέξτε Ενεργοποίηση δεύτερου μόνιτορ για να χρησιμοποιήσετε ένα από αυτά ως δεύτερο μόνιτορ. Στο παρακάτω πλαίσιο επιλέξτε το μόνιτορ που θέλετε να χρησιμοποιήσετε. Καρτέλα Κατάλογοι 1. Πληκτρολογήστε τις τοποθεσίες που θα παρακολουθούνται για τις εξαχθείσες εγγραφές. 2. Πληκτρολογήστε τις τοποθεσίες που θα παρακολουθούνται για τα εξαχθέντα στιγμιότυπα. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

20 20 el Επισκόπηση παραθύρου ζωντανού βίντεο Bosch Video Client Καρτέλα Monitor wall 1. Σύρετε τα διαθέσιμα μόνιτορ σε μια θέση στη γραφική παράσταση του monitor wall. 2. Εναλλακτικά, χρησιμοποιήστε τα βέλη για να τοποθετήσετε ή να αφαιρέσετε τα μόνιτορ. Κάντε κλικ στο OK για αποθήκευση των αλλαγών και κλείσιμο ή στο Άκυρο για κλείσιμο του παραθύρου χωρίς καμία αλλαγή. Σημείωση: Αυτές οι ρυθμίσεις αποθηκεύονται για το χρήστη που έχει συνδεθεί και εφαρμόζονται κάθε φορά που αυτός ο χρήστης συνδέεται με τον ίδιο υπολογιστή. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

21 Bosch Video Client Επισκόπηση παραθύρου ζωντανού βίντεο el Προβολές αλληλουχίας Το εικονίδιο αλληλουχίας ενεργοποιείται όταν έχει επιλεγεί μια προβολή με πολλαπλά πλαίσια ή όταν έχουν επιλεγεί πολλαπλές κάμερες ή προβολές. Για να επιλέξετε τον τρόπο αλληλουχίας: Επιλέξτε μια προβολή και κάντε κλικ στο για να ξεκινήσετε την αλληλουχία των καμερών εντός αυτής της προβολής σε προβολή ενός πλαισίου. Επιλέξτε πολλαπλές προβολές και κάντε κλικ στο για να ξεκινήσετε την αλληλουχία μεταξύ των προβολών και όχι εντός των προβολών. Σημείωση: Μπορείτε να σχεδιάσετε σύνολα από ομάδες προβολών σε αλληλουχία με το σχεδιαστή προβολών. Δείτε την ενότητα Ενότητα 5.2 Δημιουργία προβολής σε αλληλουχία, Σελίδα Επιλογή τρόπων λειτουργίας γρήγορης προβολής Για εναλλαγή των τρόπων λειτουργίας προβολής, κάντε κλικ σε ένα εικονίδιο προβολής πλαισίου για να αλλάξετε τη διαμόρφωση διάταξης της περιοχής ζωντανής προβολής: Ένα πλαίσιο 2x2 πλαίσια 3x3 πλαίσια 4x3 πλαίσια Παράθυρο προγράμματος προβολής κειμένου Κάντε κλικ στην επιλογή για να ανοίξετε το παράθυρο του προγράμματος προβολής κειμένου. Εμφανίζεται στο παράθυρο ζωντανό κείμενο από μια κάμερα DVR Προβολή παραθύρου πλαισίων Κάντε κλικ στο και επιλέξτε τα στοιχεία που επιθυμείτε να εμφανιστούν στο παράθυρο πλαισίων: Μια υπέρθεση τίτλου, μια γραμμή τίτλου ή χωρίς πληροφορίες. Επιλέξτε την προβολή ή την απόκρυψη της υπέρθεσης VCA Μεγιστοποίηση προβολής βίντεο Κάντε κλικ στο για μεγιστοποίηση της περιοχής προβολής βίντεο. Κάντε ξανά κλικ στο εικονίδιο στη γραμμή εργαλείων αυτόματης απόκρυψης στο επάνω μέρος της οθόνης για επιστροφή στην κανονική λειτουργία ή χρησιμοποιήστε το πλήκτρο F10 για εναλλαγή μεταξύ τρόπων λειτουργίας Ήχος Κάντε κλικ στο για ενεργοποίηση ή απενεργοποίηση της εξόδου ήχου. Όταν είναι ενεργοποιημένη, ακούγεται ο ήχος του επιλεγμένου πλαισίου, εάν είναι διαθέσιμος Έλεγχος έντασης ήχου Κάντε κλικ στο για ρύθμιση της έντασης ήχου Διαμόρφωση Κάντε κλικ στην επιλογή διαχειριστής). για να ανοίξετε την εφαρμογή Configuration Manager (μόνο ο Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

22 22 el Επισκόπηση παραθύρου ζωντανού βίντεο Bosch Video Client Τερματισμός σύνδεσης Κάντε κλικ στο για κλείσιμο της εφαρμογής και επιστροφή στο παράθυρο έναρξης σύνδεσης Βοήθεια Κάντε κλικ στο για να ανοίξετε το ευρετήριο βοήθειας. Επιλέξτε ένα θέμα βοήθειας. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

23 Bosch Video Client Επισκόπηση παραθύρου ζωντανού βίντεο el Πλαίσια αγαπημένων προβολών και λίστας συσκευών βίντεο Δύο πλαϊνές καρτέλες βρίσκονται στο επάνω αριστερά τμήμα του παραθύρου εφαρμογής: Κάντε κλικ στο για άνοιγμα του πλαισίου αγαπημένων προβολών. Κάντε κλικ στο για άνοιγμα του πλαισίου λίστας συσκευών βίντεο Πλαίσιο αγαπημένων προβολών Εικόνα 3.3 Πλαίσιο αγαπημένων προβολών Το πλαίσιο αγαπημένων προβάλλει τις διάφορες προβολές και αλληλουχίες που έχουν δημιουργηθεί στο σχεδιαστή προβολών: Κάντε διπλό κλικ σε μια προβολή για να την δείτε στην περιοχή ζωντανού βίντεο ή σύρετε μία ή περισσότερες προβολές στην περιοχή ζωντανού βίντεο. Κάντε κλικ στο σύμβολο + για να επεκτείνετε μια προβολή και να δείτε τις συσκευές και τις κάμερες που έχουν εκχωρηθεί σε αυτήν. Κάντε κλικ στο σύμβολο - για να συμπτύξετε την προβολή. Κάντε δεξί κλικ σε μια προβολή για να ανοίξετε ένα μενού περιβάλλοντος με τις εξής εντολές: Αλληλουχία Αποστολή στο μόνιτορ (κύριο, δεύτερο ή επιτοίχιο εάν έχει ρυθμιστεί) Αποθήκευση προβολής Διαγραφή Μετονομασία Ιδιότητες Κάντε δεξί κλικ σε μια συσκευή για να ανοίξετε ένα μενού περιβάλλοντος με τις εξής εντολές: Σύνδεση Αποσύνδεση Αλληλουχία Αποστολή στο μόνιτορ (κύριο, δεύτερο ή επιτοίχιο εάν έχει ρυθμιστεί) Ιδιότητες (συμπεριλαμβανομένων των εξής: όνομα, τύπος και διεύθυνση IP) Σημείωση: Αν η εφαρμογή έχει εκκινηθεί από τη γραμμή εντολών με την παράμετρο τοποθεσίες, η καρτέλα "Αγαπημένα" αντικαθίσταται από την καρτέλα "Τοποθεσίες". Ανατρέξτε στην ενότητα Ενότητα 15 Εκκίνηση από τη γραμμή εντολών, Σελίδα 58 για περισσότερες πληροφορίες. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

24 24 el Επισκόπηση παραθύρου ζωντανού βίντεο Bosch Video Client Πλαίσιο λίστας συσκευών βίντεο Εικόνα 3.4 Πλαίσιο λίστας συσκευών βίντεο Το παράθυρο λίστας συσκευών βίντεο εμφανίζει όλες τις διαμορφωμένες συσκευές (οι συσκευές αυτές μπορούν να τεθούν σε ομάδες στο Configuration Manager): Κάντε κλικ στο σύμβολο + για να επεκτείνετε μια ομάδα και να δείτε τις συσκευές και τις κάμερες που έχουν εκχωρηθεί σε αυτή. Κάντε κλικ στο σύμβολο - για να συμπτύξετε την ομάδα. Για να δείτε μια συσκευή στην περιοχή ζωντανού βίντεο, κάντε διπλό κλικ σε αυτήν ή σύρετε τη συσκευή σε ένα πλαίσιο. Για να δείτε πολλαπλές συσκευές στην περιοχή ζωντανού βίντεο, επιλέξτε τις συσκευές και σύρετέ τις στην περιοχή ζωντανού βίντεο. Κάντε δεξί κλικ σε μια συσκευή για να ανοίξετε ένα μενού περιβάλλοντος με τις εξής εντολές: Σύνδεση Αποσύνδεση Αλληλουχία Αποστολή στο μόνιτορ (κύριο, δεύτερο ή επιτοίχιο εάν έχει ρυθμιστεί) Ιδιότητες (συμπεριλαμβανομένων των εξής: όνομα, τύπος και διεύθυνση IP) Εικονίδια συσκευής Κάθε συσκευή διαθέτει ένα εικονίδιο που σχετίζεται με τον τύπο και την κατάστασή της, για παράδειγμα: Κάμερα θόλου συνδεδεμένη Κάμερα κορμού συνδεδεμένη Κάμερα κορμού μη συνδεδεμένη Κάμερα κορμού με απώλεια βίντεο Τα εικονίδια συσκευής εμφανίζονται με μια υπέρθεση ανάλογα με την κατάσταση της συσκευής: Συναγερμός - η κάμερα βρίσκεται σε κατάσταση συναγερμού Κίνηση - ανιχνεύθηκε κίνηση F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

25 Bosch Video Client Επισκόπηση παραθύρου ζωντανού βίντεο el Πλαίσια ρελέ και επαφών Δύο πλαϊνές καρτέλες βρίσκονται στο κάτω αριστερά τμήμα του παραθύρου εφαρμογής: Κάντε κλικ στο για άνοιγμα του πλαισίου ρελέ. Κάντε κλικ στο για άνοιγμα του πλαισίου επαφών Ρελέ εξόδου Τα συνδεδεμένα ρελέ υποδεικνύονται με μια πράσινη κουκκίδα υπέρθεσης. Για ενεργοποίηση ή απενεργοποίηση ενός συνδεδεμένου ρελέ: Κάντε διπλό κλικ σε ένα συνδεδεμένο ρελέ για εναλλαγή της κατάστασής του. Ένα εικονίδιο κλειστού ρελέ υποδεικνύει ενεργή έξοδο. Ένα εικονίδιο ανοιχτού ρελέ υποδεικνύει ανενεργή έξοδο. Κάντε δεξί κλικ σε ένα ρελέ για να δείτε τις ιδιότητές του ή πραγματοποιήστε εναλλαγή των καταστάσεών του μέσω του μενού περιβάλλοντος Επαφές εισόδου Οι συνδεδεμένες επαφές εισόδου υποδεικνύονται με μια πράσινη κουκκίδα υπέρθεσης. Το εικονίδιο υποδεικνύει ενεργή είσοδο. Το εικονίδιο υποδεικνύει ανενεργή είσοδο. Κάντε δεξί κλικ σε μια επαφή εισόδου για να προβάλετε τις ιδιότητές της μέσω του μενού περιβάλλοντος. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

26 26 el Επισκόπηση παραθύρου ζωντανού βίντεο Bosch Video Client 3.5 Πλαίσια Ένα πλαίσιο είναι η περιοχή μεμονωμένης εικόνας εντός της περιοχής προβολής βίντεο. Μπορούν να υπάρχουν ένα ή περισσότερα πλαίσια σε αυτήν την περιοχή. Αν επιλέξετε να πραγματοποιείτε γρήγορες προβολές, τότε η λειτουργία προβολής επιλέγεται με τα εικονίδια λειτουργίας προβολής στη γραμμή εργαλείων. Αν έχει επιλεγεί μια αγαπημένη προβολή, τότε ο αριθμός και η διάταξη των πλαισίων έχει ήδη καθοριστεί. Για να εκχωρήσετε μια κάμερα σε ένα πλαίσιο: Σύρετε μια κάμερα από το αριστερό πλαίσιο σε μια θέση πλαισίου. Η εικόνα κάμερας εμφανίζεται στο πλαίσιο. Ένα κίτρινο περίγραμμα εμφανίζεται γύρω από το πλαίσιο. Η αναλογία πλευρών της στήλης πλαισίου προσαρμόζεται στην αναλογία πλευρών της κάμερας. Για να εκχωρήσετε πολλαπλές κάμερες σε ένα πλαίσιο: Επιλέξτε πολλαπλές κάμερες και σύρετέ τις από το αριστερό πλαίσιο σε μια θέση πλαισίου. Η πρώτη εικόνα κάμερας εμφανίζεται σε αυτό το πλαίσιο. Τα επόμενα πλαίσια γεμίζουν από τα αριστερά προς τα δεξιά και από επάνω προς τα κάτω με τις υπόλοιπες επιλεγμένες κάμερες. Η αναλογία πλευρών της στήλης πλαισίου προσαρμόζεται στην αναλογία πλευρών της κάμερας. Για να καταργήσετε μια κάμερα από ένα πλαίσιο: Κάντε κλικ στο εικονίδιο διαγραφής στην κεφαλίδα πλαισίου. Για να μεγεθύνετε ένα πλαίσιο: Κάντε διπλό κλικ στο πλαίσιο ή κάντε κλικ στο μεγεθυμένο εικονίδιο στην κεφαλίδα. Το πλαίσιο γεμίζει την περιοχή προβολής βίντεο. Για να επαναφέρετε ένα πλαίσιο στο αρχικό του μέγεθος, κάντε ξανά διπλό κλικ σε αυτό ή κάντε κλικ στο εικονίδιο μείωσης στην κεφαλίδα πλαισίου. Οι υπερθέσεις που δημιουργούνται από την ίδια την κάμερα μπορούν επίσης να προβάλλουν, για παράδειγμα, ονόματα καμερών, μηνύματα συναγερμού, ώρες και ημερομηνίες. Το εικονίδιο μη αυτόματης εγγραφής ζωντανού βίντεο εμφανίζεται όταν ο δείκτης τοποθετείται επάνω από ένα πλαίσιο. Για περισσότερες πληροφορίες, βλ.: Ενότητα 6 Εγγραφή ζωντανού βίντεο, Σελίδα Μενού περιβάλλοντος πλαισίου Κάντε δεξί κλικ σε ένα πλαίσιο για να προβάλετε το μενού περιβάλλοντος: Επιλογή εισόδου βίντεο Είσοδος στο ψηφιακό ζουμ Έναρξη/διακοπή καταγραφής σταθμού εργασίας Μεγιστοποίηση/επαναφορά μεγέθους βίντεο Διακοπή εμφάνισης Λήψη εικόνας Άνοιγμα άμεσης αναπαραγωγής Ιδιότητες F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

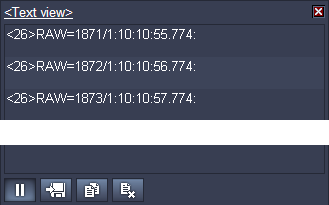

27 Bosch Video Client Επισκόπηση παραθύρου ζωντανού βίντεο el 27 Αν έχει διαμορφωθεί ένα monitor wall, τότε είναι διαθέσιμες και οι εντολές Αποστολή σε μόνιτορ και Αποστολή προβολής σε μόνιτορ. 3.6 Παράθυρο προγράμματος προβολής κειμένου Το παράθυρο του προγράμματος προβολής κειμένου εμφανίζει μεταδεδομένα από μια πηγή κειμένου που έχει συσχετιστεί με μια κάμερα που είναι συνδεδεμένη σε ένα DVR. Ο αριθμός γραμμής και η σήμανση ημερομηνίας εμφανίζονται μπροστά από το κείμενο. Εικόνα 3.5 Παράθυρο προγράμματος προβολής κειμένου Εξαγωγή κειμένου Για να εξαγάγετε κείμενο από το παράθυρο κειμένου: 1. Κάντε κλικ στην επιλογή για να παγώσετε το κείμενο στο παράθυρο κειμένου. 2. Κάντε κλικ στην επιλογή για να αντιγράψετε το κείμενο στο πρόχειρο ή κάντε κλικ στην επιλογή για να αποθηκεύσετε το κείμενο σε ένα αρχείο Απαλοιφή και κλείσιμο του παραθύρου κειμένου Για απαλοιφή του παραθύρου κειμένου, κάντε κλικ στην επιλογή. Για κλείσιμο του παραθύρου κειμένου, κάντε κλικ στην επιλογή. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

28 28 el Επισκόπηση παραθύρου ζωντανού βίντεο Bosch Video Client 3.7 Καρτέλες κατάστασης Οι καρτέλες κατάστασης προβάλουν μηνύματα σχετικά με ανακαλυφθείσες συσκευές, καθώς και εγγραφή και εξαγωγή βίντεο. Εικόνα 3.6 Περιοχή κατάστασης Ημερολόγιο Το πλαίσιο ημερολογίου παραθέτει μηνύματα κατάστασης για ενέργειες έναρξης σύνδεσης συσκευών και συμβάντα ρελέ ή επαφών εισόδου. Για να δείτε το ημερολόγιο, κάντε κλικ στο. Σημείωση: Για προβολή των μηνυμάτων κατάστασης από ένα VRM, εγκαταστήστε την ενημέρωση κώδικα που παραδόθηκε μαζί με το Bosch Video Client στο VRM Εργασία εξαγωγής Το πλαίσιο εργασίας εξαγωγής προβάλλει την πρόοδο της μη αυτόματης εγγραφής βίντεο και των εργασιών εξαγωγής βίντεο. Για να δείτε την κατάσταση μιας εργασίας εξαγωγής, κάντε κλικ στο. 1. Για να σταματήσετε μια μη αυτόματη εγγραφή βίντεο ή μια εργασία εξαγωγής βίντεο, κάντε κλικ στο. 2. Για να καταργήσετε μια σταματημένη ή ολοκληρωμένη καταχώριση από τη λίστα, κάντε ξανά κλικ στο. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

29 Bosch Video Client Προβολή ζωντανών εικόνων el 29 4 Προβολή ζωντανών εικόνων Υπάρχουν δύο τρόποι προβολής ζωντανών εικόνων στην περιοχή βίντεο: Επιλέξτε μια προκαθορισμένη προβολή στο πλαίσιο αγαπημένων για να παρέχετε συνεχείς διατάξεις περιοχών βίντεο, ή Σύρετε κάμερες από τη δενδρική δομή συσκευών στις διατάξεις γρήγορης (σάρωση) προβολής. Σημείωση: Συνιστάται να αφιερώσετε χρόνο για να ρυθμίσετε μια συλλογή αγαπημένων προβολών. Ανατρέξτε στην: Ενότητα 5.1 Δημιουργία προβολής, Σελίδα Επιλογή αγαπημένων προβολών Επιλογή προβολών Για να επιλέξετε μια προκαθορισμένη προβολή: 1. Κάντε κλικ στην καρτέλα αγαπημένων για να ανοίξετε το πλαίσιο αγαπημένων. Εμφανίζεται ένας κατάλογος προβολών (περιλαμβάνει προβολές σε αλληλουχία). 2. Κάντε διπλό κλικ σε ένα όνομα προβολής για να προβάλετε την προκαθορισμένη διάταξη στην περιοχή ζωντανού βίντεο. Μπορείτε επίσης να σύρετε την προβολή στην περιοχή ζωντανού βίντεο. Ένα κίτρινο περίγραμμα εμφανίζεται γύρω από το πρώτο πλαίσιο. 3. Για να αλλάξετε προβολή, κάντε διπλό κλικ στο όνομα μιας άλλης προβολής στο παράθυρο αγαπημένων. Μπορείτε επίσης να σύρετε τη νέα προβολή στην περιοχή ζωντανού βίντεο. 4.2 Δημιουργία γρήγορων προβολών Τρόπος λειτουργίας προβολής Για εναλλαγή των τρόπων λειτουργίας προβολής, κάντε κλικ σε ένα εικονίδιο προβολής πλαισίου για να αλλάξετε τη διαμόρφωση διάταξης της περιοχής ζωντανής προβολής: Ένα πλαίσιο 2x2 πλαίσια 3x3 πλαίσια 4x3 πλαίσια Συμπλήρωση των πλαισίων Για να εκχωρήσετε μια κάμερα σε ένα πλαίσιο: 1. Κάντε κλικ στην καρτέλα δενδρικής δομής συσκευών για να ανοίξετε το πλαίσιο δενδρικής δομής συσκευών. Εμφανίζεται μια λίστα συσκευών. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

30 30 el Προβολή ζωντανών εικόνων Bosch Video Client 2. Σύρετε μια κάμερα από τη δενδρική δομή συσκευών σε μια θέση πλαισίου. Μπορείτε επίσης να κάνετε διπλό κλικ σε μια κάμερα στην προβολή δενδρικής δομής για να την εκχωρήσετε στο επόμενο πλαίσιο. Η εικόνα κάμερας εμφανίζεται στο πλαίσιο. Ένα κίτρινο περίγραμμα εμφανίζεται γύρω από το πλαίσιο. 3. Για να επανατοποθετήσετε μια κάμερα, σύρετέ την από ένα πλαίσιο σε κάποιο άλλο. Εντός μιας περιόδου λειτουργίας, μια διάταξη γρήγορης προβολής διατηρεί τις εκχωρήσεις της, εκτός εάν παραβλέπονται από μια προκαθορισμένη αγαπημένη προβολή. 4.3 Εικονίδια κατάστασης κάμερας Οι διάφορες υπερθέσεις στην εικόνα βίντεο παρέχουν σημαντικές πληροφορίες κατάστασης. Οι υπερθέσεις παρέχουν τις εξής πληροφορίες: Σφάλμα αποκωδικοποίησης Ενδέχεται να εμφανίζονται τεχνουργήματα στο πλαίσιο λόγω σφαλμάτων αποκωδικοποίησης. Αν υπάρχουν παραπομπές στο πλαίσιο από άλλα πλαίσια, τα πλαίσια αυτά ενδέχεται να εμφανίζουν επίσης σφάλματα αποκωδικοποίησης, αλλά δεν επισημαίνονται με το εικονίδιο. Σημαία συναγερμού Εμφανίζεται σε ένα στοιχείο πολυμέσων για να δηλώσει ένα συναγερμό. Σφάλμα επικοινωνίας Το εικονίδιο αυτό δηλώνει ένα σφάλμα επικοινωνίας, όπως μια αποτυχία σύνδεσης στο μέσο αποθήκευσης, μια παραβίαση πρωτοκόλλου ή τη λήξη ενός χρονικού ορίου. Για την αποκατάσταση αυτού του σφάλματος, εκκινείται στο παρασκήνιο η διαδικασία αυτόματης επανασύνδεσης. Κενό Δηλώνει ένα κενό στο εγγεγραμμένο βίντεο. Σημαία υδατογραφήματος Το σημείο πολυμέσων φέρει υδατογράφημα. Σημαία μη έγκυρου υδατογραφήματος Δηλώνει ότι το υδατογράφημα δεν είναι έγκυρο. Σημαία κίνησης Δηλώνει ότι ανιχνεύεται κίνηση. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

31 Bosch Video Client Προβολή ζωντανών εικόνων el 31 Εντοπισμός χώρου αποθήκευσης Δηλώνει ότι πραγματοποιείται ανάκτηση του εγγεγραμμένου βίντεο. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

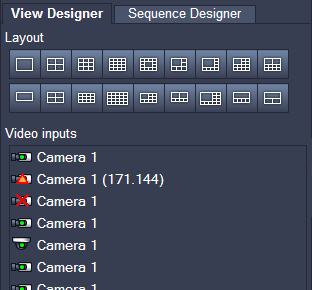

32 32 el Ρύθμιση αγαπημένων προβολών Bosch Video Client 5 Ρύθμιση αγαπημένων προβολών 5.1 Δημιουργία προβολής Χρησιμοποιήστε το σχεδιαστή προβολών για να δημιουργήσετε τις αγαπημένες σας συλλογές προβολών. Μια προβολή είναι μια συλλογή εκχωρήσεων κάμερας σε πλαίσια που μπορούν να ανακληθούν για άμεση ζωντανή προβολή. Οι προβολές κάμερας μπορούν να ομαδοποιηθούν με λογικό τρόπο. Για παράδειγμα, όλες οι κάμερες που εμφανίζουν μια είσοδο σε ένα κτίριο. Για να δημιουργήσετε μια αγαπημένη προβολή στο παράθυρο ζωντανού βίντεο: 1. Κάντε κλικ στο εικονίδιο προβολής σχεδιαστή. Ανοίγει το πλαίσιο προβολής σχεδιαστή. Εικόνα 5.1 Παράθυρο ζωντανού βίντεο - προβολές σχεδίου 2. Κάντε κλικ σε ένα εικονίδιο διάταξης στο πλαίσιο προβολής σχεδιαστή. Εάν συνεχίσετε να κάνετε κλικ σε ένα συγκεκριμένο εικονίδιο διάταξης, ο προσανατολισμός της αλλάζει. Η διάταξη εμφανίζεται στην περιοχή ζωντανού βίντεο. 3. Σύρετε κάμερες από το παράθυρο εισόδου βίντεο στα πλαίσια. 4. Εισαγάγετε ένα όνομα για τη νέα προβολή. Εικόνα 5.2 Παράθυρο ζωντανού βίντεο - όνομα αγαπημένου 5. Κάντε κλικ στο πλαίσιο Πάγωμα διάταξης έτσι ώστε οι αναλογίες πλευρών να μην αλλάξουν κατά την επανεκχώρηση. 6. Κάντε κλικ στο εικονίδιο δημιουργίας προβολής. Η προβολή αποθηκεύεται στο πλαίσιο αγαπημένων. Μπορείτε να σύρετε ρελέ και επαφές σε μια προβολή στο πλαίσιο αγαπημένων για να δημιουργήσετε επισκοπήσεις συστήματος. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

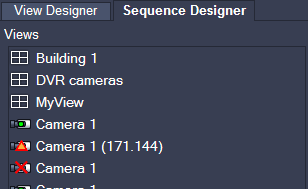

33 Bosch Video Client Ρύθμιση αγαπημένων προβολών el Δημιουργία προβολής σε αλληλουχία Χρησιμοποιήστε το σχεδιαστή προβολών για να δημιουργήσετε τις αγαπημένες σας συλλογές προβολών σε αλληλουχία. Μια προβολή σε αλληλουχία είναι μία συλλογή προβολών και συσκευών που μπορούν να ανακληθούν για άμεση, ζωντανή προβολή σε αλληλουχία. Προβολές κάμερας που δημιουργούνται με το σχεδιαστή προβολών και χωριστές συσκευές, μπορούν να επιλεγούν για να δημιουργήσετε μια ταξινομημένη αλληλουχία. Για να δημιουργήσετε μια προβολή σε αλληλουχία στο παράθυρο ζωντανού βίντεο: 1. Κάντε κλικ στο εικονίδιο προβολής σχεδιαστή. Ανοίγει το πλαίσιο προβολής σχεδιαστή. 2. Κάντε κλικ στην καρτέλα Σχεδιαστής αλληλουχίας. Εικόνα 5.3 Παράθυρο ζωντανού βίντεο - σχεδιασμός προβολών σε αλληλουχία 3. Επιλέξτε μια προβολή ή μια συσκευή και κάντε κλικ στο για να το προσθέσετε στη λίστα αλληλουχίας. Επαναλάβετε μέχρι να ολοκληρωθεί η λίστα σας. Για να αφαιρέσετε ένα στοιχείο από τη λίστα αλληλουχίας, επιλέξτε το και κάντε κλικ στο. 4. Για να ταξινομήσετε πάλι τη λίστα αλληλουχίας κάντε κλικ στα εικονίδια Προς τα πάνω και Προς τα κάτω. 5. Εισαγάγετε ένα όνομα για τη νέα προβολή αλληλουχίας. Εικόνα 5.4 Παράθυρο ζωντανού βίντεο - όνομα αλληλουχίας 6. Κάντε κλικ στο εικονίδιο δημιουργίας προβολής αλληλουχίας. Η προβολή αποθηκεύεται στο πλαίσιο αγαπημένων. Για να εισαγάγετε μια αποθηκευμένη λίστα αλληλουχίας, κάντε κλικ στο. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

34 34 el Εγγραφή ζωντανού βίντεο Bosch Video Client 6 Εγγραφή ζωντανού βίντεο 6.1 Εγγραφή ζωντανού βίντεο στο σκληρό δίσκο Η/Υ Για να εγγράψετε ένα απόσπασμα ζωντανού βίντεο στο σκληρό δίσκο του υπολογιστή σας, συνεχίστε ως εξής: 1. Τοποθετήστε το δείκτη πάνω από ένα πλαίσιο για να επιλέξετε μια κάμερα. 2. Κάντε κλικ στο εικονίδιο μη αυτόματης εγγραφής που εμφανίζεται. Εμφανίζεται το πλαίσιο εργασίας εξαγωγής. 3. Για διακοπή μη αυτόματης εγγραφής: Κάντε κλικ στο στο πλαίσιο. -ή- Κάντε κλικ στο πλαίσιο εργασίας εξαγωγής. Μια εγγραφή περιορίζεται σε 10 λεπτά και μπορούν να είναι ενεργές μόνο δύο μη αυτόματες εγγραφές ταυτόχρονα. Οι υπερθέσεις ημερομηνίας και ώρας δεν εγγράφονται. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

35 Bosch Video Client Αποθήκευση στιγμιότυπων el 35 7 Αποθήκευση στιγμιότυπων 7.1 Λήψη σταθερής εικόνας Προβείτε σε λήψη σταθερών εικόνων από μια κάμερα και αποθηκεύστε τις στο σκληρό δίσκο Η/ Υ σε μορφότυπο bitmap. Για αποθήκευση σταθερής εικόνας σε σκληρό δίσκο Η/Υ: 1. Κάντε κλικ σε ένα πλαίσιο για να επιλέξετε μια συγκεκριμένη κάμερα. 2. Κάντε κλικ στην καρτέλα λήψης εικόνας. Ανοίγει το πλαίσιο λήψης εικόνας με προβολή της σταθερής εικόνας. 3. Για αλλαγή της προεπιλεγμένης θέσης, κάντε κλικ στο πτυσσόμενο βέλος για να επιλέξετε διαφορετικό πλαίσιο στον Η/Υ σας. 4. Για αλλαγή του ονόματος του αρχείου, πληκτρολογήστε το νέο όνομα για το αρχείο. 5. Για να αλλάξετε το φορμά εικόνας, κάντε κλικ στο αναπτυσσόμενο βέλος και επιλέξτε τον τύπο εικόνας. 6. Κάντε κλικ στο για να αποθηκεύσετε την εικόνα. 7. Κάντε κλικ στο για λήψη μιας νέας σταθερής εικόνας από το τρέχον ενεργό πλαίσιο. Η εικόνα βίντεο στιγμιότυπου διαθέτει την ίδια ανάλυση με την εικόνα κάμερας. Πληροφορίες ταυτοποίησης εμφανίζονται κάτω από την εικόνα. Για κλείσιμο του πλαισίου λήψης εικόνας, κάντε κλικ στην καρτέλα λήψης εικόνας. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

36 36 el Άμεση αναπαραγωγή Bosch Video Client 8 Άμεση αναπαραγωγή Χρησιμοποιήστε την άμεση αναπαραγωγή για προβολή των προηγούμενων 5 έως 120 δευτερολέπτων εγγεγραμμένου βίντεο για μια συγκεκριμένη κάμερα. Η κάμερα πρέπει, φυσικά, να διαθέτει δυνατότητες εγγραφής. Ο χρόνος απόκλισης (5 έως 120 δευτερόλεπτα) ρυθμίζεται στις προτιμήσεις χρήστη. 8.1 Προβολή εγγεγραμμένου βίντεο Για να προβάλετε το εγγεγραμμένο βίντεο μιας συγκεκριμένης κάμερας από 5 έως 120 δευτερόλεπτα νωρίτερα: 1. Κάντε κλικ σε ένα πλαίσιο για να το καταστήσετε ενεργό. 2. Κάντε κλικ στην καρτέλα άμεσης αναπαραγωγής. Μπορείτε επίσης να κάνετε δεξί κλικ στο πλαίσιο και να επιλέξετε Άνοιγμα άμεσης αναπαραγωγής στο μενού περιβάλλοντος. Εμφανίζεται το πλαίσιο άμεσης αναπαραγωγής. 3. Κάντε κλικ στο για έναρξη της αναπαραγωγής. 4. Κάντε κλικ στο για παύση της αναπαραγωγής. 5. Κάντε κλικ στο για επανεκκίνηση της αναπαραγωγής του τρέχοντος επιλεγμένου πλαισίου 5 έως 120 δευτερόλεπτα πριν από την τρέχουσα ώρα. Εμφανίζεται μια κλίμακα γραμμής χρόνου με μια γραμμή ένδειξης εγγραφής κάτω από αυτήν. Ένα γκρι πλαίσιο επισημαίνει μια εγγραφή. Για τον έλεγχο της αναπαραγωγής: Κατά την παύση, κάντε κλικ στο για να μετακινηθείτε προς τα πίσω κατά ένα καρέ και στο για να μετακινηθείτε προς τα εμπρός κατά ένα καρέ. Σύρετε την κλίμακα γραμμής χρόνου για να την μετακινήσετε στο χρόνο. Κάντε δεξί κλικ στη γραμμή ένδειξης γραμμής χρόνου για: να κεντράρετε τη γραμμή χρόνου στη γραμμή δείκτη που υποδεικνύει τη θέση αναπαραγωγής να αποκρύψετε αποτελέσματα αναζήτησης συμβάντος να προβάλετε αποτελέσματα αναζήτησης IVA Σύρετε τη γραμμή δείκτη για να μετακινήσετε την αναπαραγωγή σε σημείο εντός μιας εγγραφής. Εισαγάγετε την ημερομηνία και την ώρα στο πλαίσιο χρόνου για να μετακινήσετε τη γραμμή δείκτη στο συγκεκριμένο σημείο της γραμμής χρόνου. Για κλείσιμο του πλαισίου αναπαραγωγής, κάντε κλικ στην καρτέλα άμεσης αναπαραγωγής. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

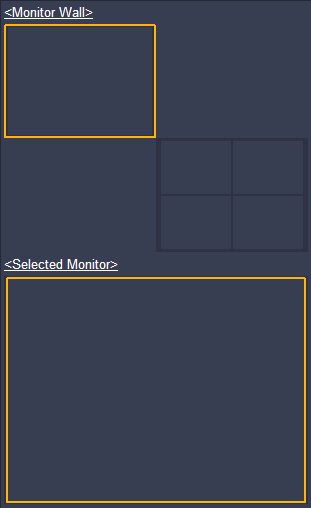

37 Bosch Video Client Monitor Wall el 37 9 Monitor Wall Το monitor wall ρυθμίζεται για πρώτη φορά στις Προτιμήσεις χρήστη σύροντας τα διαθέσιμα μόνιτορ σε μια θέση στο wall. Εικόνα 9.1 Προτιμήσεις χρήστη - ρύθμιση monitor wall Όταν έχει ρυθμιστεί ένα monitor wall, εμφανίζεται στο παράθυρο εργασιών το εικονίδιο monitor wall. 9.1 Προσθήκη καμερών και προβολών Για να συμπληρώσετε το monitor wall με κάμερες και προβολές: 1. Κάντε κλικ στο εικονίδιο monitor wall. Ανοίγει το παράθυρο του monitor wall. Εικόνα 9.2 Παράθυρο ζωντανού βίντεο - monitor wall 2. Κάντε κλικ σε ένα μόνιτορ στο επάνω μέρος του παραθύρου του monitor wall για να το επιλέξετε. 3. Κάντε κλικ σε μια προβολή στο επιλεγμένο μόνιτορ για να την επιλέξετε. 4. Σύρετε τις κάμερες από τα πλαίσια στην επιλεγμένη προβολή. Εναλλακτικά, χρησιμοποιήστε το μενού περιβάλλοντος των καμερών για να εκχωρήσετε μια κάμερα ή μια προβολή σε ένα μόνιτορ. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

38 38 el Έλεγχος καμερών Bosch Video Client 10 Έλεγχος καμερών 10.1 Ψηφιακό ζουμ Για ψηφιακή μεγέθυνση και σμίκρυνση σε έναν τύπο κάμερας: 1. Κάντε κλικ στο πλαίσιο της κάμερας για να το καταστήσετε ενεργό. 2. Με το δείκτη στο πλαίσιο, κυλίστε τον τροχό του ποντικού προς τα εμπρός για μεγέθυνση ή κάντε κλικ στο κουμπί + στην κονσόλα ελέγχου για να ενεργοποιήσετε το ψηφιακό ζουμ. Εμφανίζεται ένα ανοιχτό γκρι πλαίσιο στην επάνω αριστερή γωνία του πλαισίου. Κατά τη μεγέθυνση, το ανοιχτό γκρι πλαίσιο εμφανίζεται μέσα σε ένα σκούρο γκρι πλαίσιο. Αυτή είναι η περιοχή ζουμ σε σχέση με την πλήρη εικόνα. 3. Χρησιμοποιήστε τον τροχό κύλισης του ποντικιού για μεγέθυνση και σμίκρυνση ή χρησιμοποιήστε τα κουμπιά και. Εάν πραγματοποιήσετε πλήρη σμίκρυνση, η λειτουργία ψηφιακού ζουμ απενεργοποιείται. 4. Για μετακίνηση της περιοχής όπου έχει πραγματοποιηθεί μεγέθυνση/σμίκρυνση, μετακινήστε το δείκτη στην περιοχή εικόνας: Ο δείκτης αλλάζει σε βέλος κατεύθυνσης. Κάντε κλικ ή κάντε κλικ και σύρετε εντός του πλαισίου. Οι περιοχές όπου έχει πραγματοποιηθεί μεγέθυνση/σμίκρυνση μετακινούνται προς τη φορά του βέλους. Ένα ανοιχτό γκρι πλαίσιο υπέρθεσης μέσα σε ένα σκούρο γκρι πλαίσιο υποδεικνύει την περιοχή όπου έχει πραγματοποιηθεί μεγέθυνση/σμίκρυνση. -ή- Χρησιμοποιήστε τα βέλα στην κονσόλα ελέγχου. Σημείωση: Μπορείτε επίσης να χρησιμοποιήσετε το ψηφιακό ζουμ με στιγμιότυπα και αρχειοθετημένα αρχεία βίντεο. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

39 Bosch Video Client Έλεγχος καμερών el Κάμερες PTZ Μπορείτε να ελέγχετε ελεγχόμενες (PTZ) κάμερες, χρησιμοποιώντας το ποντίκι στο πλαίσιο της κάμερας ή χρησιμοποιώντας τα εικονίδια της κονσόλας ελέγχου Έλεγχος με το ποντίκι Χρησιμοποιώντας το ποντίκι για να πραγματοποιήσετε οριζόντια κίνηση, κλίση και ζουμ εντός του παραθύρου 1. Κάντε κλικ στο πλαίσιο της κάμερας για να το καταστήσετε ενεργό. Πρέπει να είναι μια ελεγχόμενη κάμερα. 2. Τοποθετήστε το δείκτη στο ενεργό πλαίσιο (όχι στο κέντρο). Το βέλος του δείκτη υποδεικνύει τη φορά προς την οποία θα μετακινηθεί η κάμερα. 3. Κάντε κλικ και κρατήστε πατημένο το αριστερό κουμπί του ποντικιού. Η κάμερα μετακινείται προς την υποδεικνυόμενη κατεύθυνση. Απελευθερώστε το κουμπί μόλις η κάμερα τοποθετηθεί στην επιθυμητή θέση. 4. Εναλλακτικά, σύρετε το δείκτη προς την επιθυμητή κατεύθυνση για να μετακινήσετε την κάμερα. Μετακινήστε το δείκτη οριζόντια για να μετακινήσετε την κάμερα οριζόντια και κατακόρυφα για να τοποθετήσετε την κάμερα υπό κλίση. 5. Χρησιμοποιήστε τον τροχό κύλισης του ποντικιού για μεγέθυνση ή σμίκρυνση. Η ταχύτητα οριζόντιας κίνησης και κλίσης εξαρτάται από τη θέση του δείκτη στο πλαίσιο. Κάντε κλικ πλησιέστερα στην παρυφή του πλαισίου για να αυξήσετε την ταχύτητα ή πλησιέστερα στο κέντρο για να μειώσετε την ταχύτητα Έλεγχος με την κονσόλα Οριζόντια κίνηση και κλίση 1. Επιλέξτε το πλαίσιο της κάμερας προς έλεγχο. 2. Κάντε κλικ και κρατήστε πατημένο το άνω και το κάτω βέλος για κλίση. 3. Κάντε κλικ και κρατήστε πατημένο το αριστερό και το δεξί βέλος για οριζόντια κίνηση. 4. Απελευθερώστε το κουμπί του ποντικιού για να διακόψετε τα στοιχεία ελέγχου κίνησης της κάμερας. Ζουμ, εστίαση και ίριδα 1. Επιλέξτε το πλαίσιο της κάμερας προς έλεγχο. 2. Κάντε κλικ και κρατήστε πατημένο το αριστερό κουμπί ζουμ για σμίκρυνση. Κάντε κλικ και κρατήστε πατημένο το δεξί κουμπί ζουμ για μεγέθυνση. 3. Κάντε κλικ και κρατήστε πατημένο το αριστερό κουμπί εστίασης για εστίαση μακριά. Κάντε κλικ και κρατήστε πατημένο το δεξί κουμπί εστίασης για εστίαση κοντά. 4. Κάντε κλικ και κρατήστε πατημένο το αριστερό κουμπί ίριδας για κλείσετε την ίριδα. Κάντε κλικ και κρατήστε πατημένο το δεξί κουμπί ίριδας για να ανοίξετε την ίριδα. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

40 40 el Έλεγχος καμερών Bosch Video Client 5. Απελευθερώστε το κουμπί του ποντικιού για να διακόψετε τα στοιχεία ελέγχου προσαρμογής της κάμερας. Μετακίνηση κάμερας σε προκαθορισμένη θέση Για να μετακινήσετε την ενεργή κάμερα σε μια προκαθορισμένη θέση: 1. Εισαγάγετε έναν αριθμό προκαθορισμένης θέσης με το πληκτρολόγιο. 2. Κάντε κλικ στην επιλογή Στιγμιότυπο (ή πατήστε enter). Κάντε κλικ στα κουμπιά ένα έως έξι για άμεση τοποθέτηση σε μία από τις πρώτες έξι προκαθορισμένες θέσεις. Για να αποθηκεύσετε την τρέχουσα θέση της κάμερας σε μια προκαθορισμένη θέση: 1. Τοποθετήστε την κάμερα. 2. Εισαγάγετε έναν αριθμό προκαθορισμένης θέσης. 3. Κάντε κλικ στην επιλογή Εφαρμογή. Βοηθητικές λειτουργίες Οι βοηθητικές εντολές AUX είναι ειδικές εντολές για τον έλεγχο καμερών. Για να ενεργοποιήσετε την εντολή AUX: 1. Εισαγάγετε έναν αριθμό AUX. 2. Κάντε κλικ στην επιλογή Ενεργοποίηση AUX (ή πατήστε enter). 3. Για να απενεργοποιήσετε την εντολή AUX, κάντε κλικ στην επιλογή Απενεργοποίηση. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

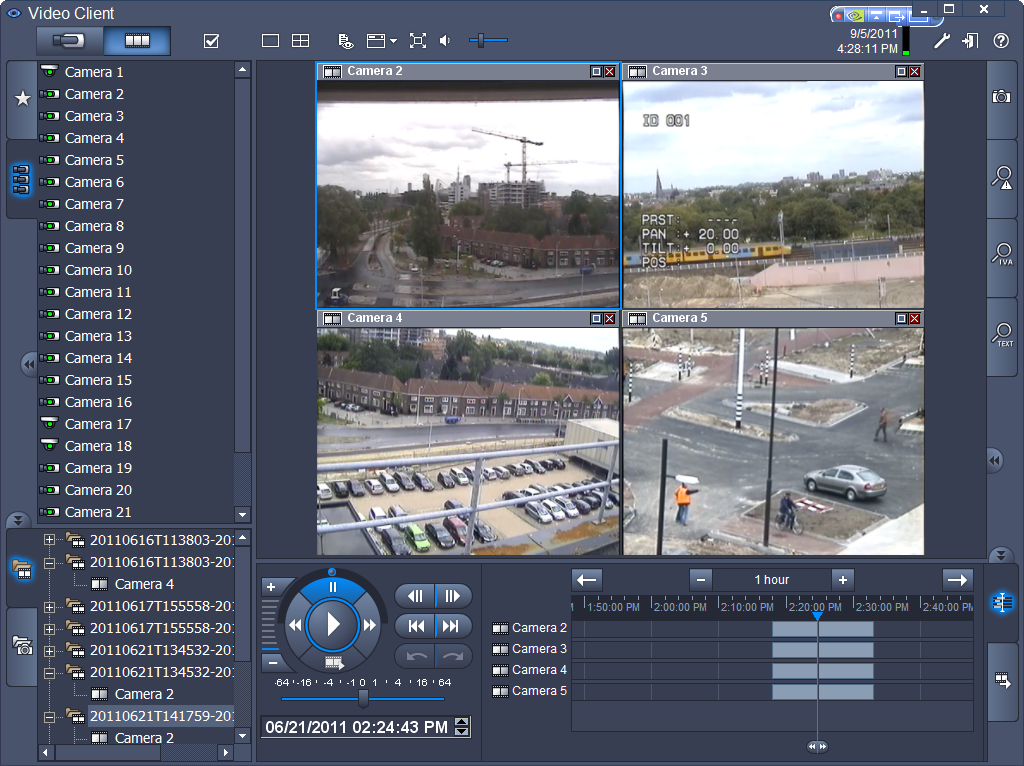

41 Bosch Video Client Παράθυρο αναπαραγωγής el Παράθυρο αναπαραγωγής Στο παράθυρο αναπαραγωγής μπορείτε: να επιλέγετε τον τρόπο λειτουργίας μονής ή τετραπλής προβολής να εκχωρείτε κάμερες σε πλαίσια αναπαραγωγής για προβολή εγγεγραμμένου βίντεο να πραγματοποιείτε αναζήτηση εγγραφών να ελέγχετε την αναπαραγωγή να εξάγετε εγγεγραμμένα αποσπάσματα βίντεο στον Η/Υ σας να λαμβάνετε ένα στιγμιότυπο του ενεργού πλαισίου αναπαραγωγής να προβάλετε αποθηκευμένα στιγμιότυπα και αποσπάσματα βίντεο Σημείωση: Εάν βρίσκεστε στη λειτουργία ζωντανής προβολής, κάντε κλικ στο παράθυρου αναπαραγωγής. για να μεταβείτε στο Εικόνα 11.1 Τυπικό παράθυρο αναπαραγωγής Σημείωση: Δεν είναι δυνατή η εκχώρηση μιας αγαπημένης προβολής στο παράθυρο αναπαραγωγής. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

42 42 el Παράθυρο αναπαραγωγής Bosch Video Client 11.1 Γραμμή εργαλείων αναπαραγωγής Η γραμμή εργαλείων εμφανίζεται στο επάνω μέρος του παραθύρου αναπαραγωγής Επιλογή μονής προβολής ή προβολής πολλαπλών οθονών Για εναλλαγή των τρόπων λειτουργίας προβολής, κάντε κλικ σε ένα εικονίδιο προβολής πλαισίου για να αλλάξετε τη διαμόρφωση διάταξης της περιοχής ζωντανής προβολής: Στο παράθυρο αναπαραγωγής: 1. Κάντε κλικ στο κουμπί μονής προβολής για να προβάλετε τις εγγεγραμμένες εικόνες από μία κάμερα. 2. Κάντε κλικ στο κουμπί τετραπλής προβολής για να προβάλετε ταυτόχρονα τις εγγεγραμμένες εικόνες τεσσάρων καμερών Παράθυρο προγράμματος προβολής κειμένου Κάντε κλικ στην επιλογή για να ανοίξετε το παράθυρο του προγράμματος προβολής κειμένου. Εμφανίζεται στο παράθυρο ένα κείμενο που σχετίζεται με μια εγγραφή κάμερας Προβολή παραθύρου πλαισίων Κάντε κλικ στο και επιλέξτε τα στοιχεία που επιθυμείτε να εμφανιστούν στο παράθυρο πλαισίων: Μια υπέρθεση τίτλου, μια γραμμή τίτλου ή χωρίς πληροφορίες. Επιλέξτε την προβολή ή την απόκρυψη της υπέρθεσης VCA Μεγιστοποίηση προβολής βίντεο Κάντε κλικ στο για μεγιστοποίηση της περιοχής προβολής βίντεο. Κάντε ξανά κλικ στο εικονίδιο στη γραμμή εργαλείων αυτόματης απόκρυψης στο επάνω μέρος της οθόνης για επιστροφή στην κανονική λειτουργία ή χρησιμοποιήστε το πλήκτρο F10 για εναλλαγή μεταξύ τρόπων λειτουργίας Ήχος Κάντε κλικ στο για ενεργοποίηση ή απενεργοποίηση του εγγεγραμμένου ήχου. Όταν είναι ενεργοποιημένη, ακούγεται ο ήχος του επιλεγμένου πλαισίου, εάν είναι διαθέσιμος Έλεγχος έντασης ήχου Κάντε κλικ στο για ρύθμιση της έντασης ήχου. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

43 Bosch Video Client Παράθυρο αναπαραγωγής el Επιλογή εγγραφών καμερών Μπορούν να προβληθούν οι εγγραφές βίντεο που δημιουργούνται από κάμερες με ενσωματωμένο χώρο αποθήκευσης (κάρτα μνήμης) ή δυνατότητα απευθείας αποθήκευσης σε μια μονάδα iscsi ή VRM, ή εγγραφές βίντεο που δημιουργούνται από συσκευές εγγραφής Divar 700/XF. Αναπτύξτε μια κάμερα για να δείτε αν έχει περισσότερα από ένα κομμάτια και στη συνέχεια επιλέξτε το κομμάτι που θέλετε να προβάλετε. Οι εγγραφές VRM μπορούν επίσης να έχουν αντίγραφα ασφαλείας τα οποία είναι δυνατόν να επιλεγούν για προβολή. Εικόνα 11.2 Εφεδρεία VRM Για να προβάλετε μια εγγραφή κάμερας, εκχωρήστε την κάμερα σε ένα πλαίσιο: Σύρετε μία ή πολλαπλές κάμερες από το αριστερό πλαίσιο σε ένα πλαίσιο. Η εγγεγραμμένη εικόνα κάμερας εμφανίζεται στο πλαίσιο. Ένα μπλε περίγραμμα εμφανίζεται γύρω από το πλαίσιο. Η αναλογία πλευρών της στήλης πλαισίου προσαρμόζεται στην αναλογία πλευρών της κάμερας. Για μεγέθυνση ενός πλαισίου στον τρόπο λειτουργίας τετραπλής προβολής: Κάντε διπλό κλικ στο πλαίσιο. Το πλαίσιο γεμίζει την περιοχή προβολής βίντεο. Κάντε διπλό κλικ ξανά στο πλαίσιο για να το επιστρέψετε στο αρχικό του μέγεθος. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

44 44 el Παράθυρο αναπαραγωγής Bosch Video Client 11.3 Γραμμή χρόνου Κάντε κλικ στην καρτέλα γραμμής χρόνου για να προβάλετε τη γραμμή χρόνου. Εμφανίζεται μια γραμμή χρόνου με τις εγγραφές των προβαλλόμενων καμερών με όλα τα κομμάτια καμερών συγχρονισμένα στον ίδιο χρόνο αναπαραγωγής. Εικόνα 11.3 Γραμμή χρόνου Η γραμμή χρόνου εμφανίζει την εγγεγραμμένη αλληλουχία με ανοιχτό μπλε, την εγγραφή κίνησης με κίτρινο, την εγγραφή επαφών με κόκκινο και την εγγραφή κειμένου με πορτοκαλί χρώμα. Για να αλλάξετε την κλίμακα γραμμής χρόνου: Κάντε κλικ στο πλαίσιο + ή για να προσαρμόσετε την κλίμακα γραμμής χρόνου. 3 λεπτά, 5 λεπτά, 15 λεπτά, 1 ώρα, 3 ώρες, 6 ώρες, 12 ώρες, 1 ημέρα, 2 ημέρες, 1 εβδομάδα, 2 εβδομάδες, 1 μήνας, Όλα. Για να εστιάσετε σε μια μικρότερη περιοχή της γραμμής χρόνου, επιλέξτε μια μικρότερη χρονική περίοδο. Τοποθετήστε το δείκτη στην κλίμακα γραμμής χρόνου και περιστρέψτε τον τροχό του ποντικιού για να αλλάξετε την κλίμακα γραμμής χρόνου. Χρησιμοποιήστε τα βέλη πάνω από τη γραμμή χρόνου ή σύρετε την κλίμακα γραμμής χρόνου για να μετακινηθείτε προς τα πίσω και προς τα εμπρός στο χρόνο. Για περιήγηση στη γραμμή χρόνου: Κάντε κλικ σε κάποιο σημείο της γραμμής χρόνου. Εμφανίζονται οι εικόνες από το επιλεγμένο χρονικό σημείο. Ή: Στα πεδία ημερομηνίας και ώρας, πληκτρολογήστε τις απαιτούμενες τιμές. Η γραμμή δείκτη μεταπηδά στη συγκεκριμένη χρονική στιγμή. Οι εικόνες από αυτό το χρονικό σημείο εμφανίζονται στο παράθυρο Εικόνες. Χρησιμοποιήστε τα στοιχεία ελέγχου της γραμμής χρόνου για την απαιτούμενη επιλογή αναπαραγωγής. Για εξαγωγή μιας χρονικής περιόδου: Μπορείτε να επιλέξετε μια χρονική περίοδο στη γραμμή χρόνου χρησιμοποιώντας τη γραμμή δείκτη. Μπορείτε να χρησιμοποιήσετε την επιλογή αυτή για περαιτέρω εργασίες, όπως π.χ. εξαγωγή δεδομένων βίντεο. Σύρετε τις κάτω λαβές βέλους της γραμμής δείκτη για να επιλέξετε μια χρονική περίοδο. Σύρετε το αριστερό ή το δεξιό άκρο της επιλογής για να αλλάξετε το μέγεθος της επιλογής. Σύρετε το κάτω μέρος αυτής της επιλογής για να μετακινήσετε την επιλογή. Κάντε δεξί κλικ στην επιλογή και κάντε κλικ στο Απαλοιφή επιλογής για να καταργήσετε την επιλογή και να προβάλετε ξανά τη μονή γραμμή δείκτη. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

45 Bosch Video Client Παράθυρο αναπαραγωγής el 45 Για να ελέγξετε την αυθεντικότητα μιας επιλογής εξαγωγής αποσπάσματος βίντεο: Επιλέξτε μια χρονική περίοδο στη γραμμή χρόνου, κάντε δεξί κλικ σε αυτή την επιλογή και κάντε κλικ στο στοιχείο Έλεγχος. Πραγματοποιείται έλεγχος της αυθεντικότητας και ανοίγει ένα κατάλληλο πλαίσιο μηνυμάτων. Για εξαγωγή μιας επιλογής: Επιλέξτε μια χρονική περίοδο στη γραμμή χρόνου, κάντε δεξί κλικ σε αυτήν την επιλογή και κάντε κλικ στο Εξαγωγή. Ανοίγει το πλαίσιο διαλόγου Εξαγωγή. Πραγματοποιήστε τις κατάλληλες ρυθμίσεις. Ανατρέξτε στην Ενότητα 11.5 Εξαγωγή εγγεγραμμένων αποσπασμάτων βίντεο σε σκληρό δίσκο Η/Υ, Σελίδα 48. Σημείωση: Όταν κάνετε κλικ σε μια εντολή μενού περιβάλλοντος που δεν είναι διαθέσιμη για όλες τις κάμερες στη γραμμή χρόνου, η εντολή εκτελείται μόνο στις κάμερες όπου αυτή η επιλογή είναι διαθέσιμη Εντολές περιβάλλοντος Οι εντολές που είναι διαθέσιμες στο μενού περιβάλλοντος εξαρτώνται από το τι έχετε επιλέξει στη γραμμή χρόνου. Για παράδειγμα, το μενού περιβάλλοντος για μια κάμερα με εγγραφή VRM έχει ως εξής: Κεντράρισμα στο χρόνο αναπαραγωγής Έλεγχος Διαγραφή Διαγραφή έως... Εξαγωγή Εφεδρεία Προστασία Κατάργηση προστασίας Εμφάνιση αποτελεσμάτων αναζήτησης συμβάντος Μετακινεί τη γραμμή χρόνου για κεντράρισμα του τρέχοντα χρόνου αναπαραγωγής. Ελέγχει την αυθεντικότητα της επιλογής. Διαγράφει την επιλογή (συσκευές εγγραφής μόνο). Διαγράφει όλα τα εγγεγραμμένα βίντεο που σχετίζονται με τα κομμάτια έως το χρόνο λήξης της επιλογής (συσκευές εγγραφής μόνο). Γίνεται εξαγωγή της επιλογής. Δημιουργεί ένα αντίγραφο ασφαλείας της επιλογής (VRM μόνο). Προστατεύει την επιλογή (VRM μόνο). Καταργεί την προστασία της επιλογής (VRM μόνο). Προβάλει αποτελέσματα της αναζήτησης συμβάντος. Δεν είναι δυνατή η ταυτόχρονη εμφάνιση άλλων αποτελεσμάτων αναζήτησης. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

46 46 el Παράθυρο αναπαραγωγής Bosch Video Client Εμφάνιση αποτελεσμάτων αναζήτησης κειμένου Εμφάνιση αποτελεσμάτων αναζήτησης IVA Απαλοιφή επιλογής Προβάλλει τα αποτελέσματα της αναζήτησης κειμένου. Δεν είναι δυνατή η ταυτόχρονη εμφάνιση άλλων αποτελεσμάτων αναζήτησης. Προβάλει αποτελέσματα της αναζήτησης IVA. Δεν είναι δυνατή η ταυτόχρονη εμφάνιση άλλων αποτελεσμάτων αναζήτησης. Καταργεί την επιλογή. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

47 Bosch Video Client Παράθυρο αναπαραγωγής el Πλήκτρα ελέγχου αναπαραγωγής Εικόνα 11.4 Πλήκτρα ελέγχου αναπαραγωγής Χρήση των πλήκτρων ελέγχου αναπαραγωγής Αναπαραγωγή Κάντε κλικ στο για αναπαραγωγή εγγεγραμμένου βίντεο προς τα εμπρός στο παράθυρο αναπαραγωγής. Η ταχύτητα και την κατεύθυνση αναπαραγωγής μπορούν να επιλεγούν με τρεις διαφορετικούς τρόπους: με το jog dial με τα κουμπιά προς τα εμπρός και προς τα πίσω με το συρόμενο ρυθμιστικό ταχύτητας προς τα εμπρός και προς τα πίσω. Κάντε κλικ στο για να παγώσετε την εικόνα. Βήμα εμπρός / Βήμα πίσω Τα κουμπιά βήματος ενεργοποιούνται μόνο όταν κάνετε κλικ στο. Κάντε κλικ σε ένα κουμπί βήματος για να μετακινήσετε την εικόνα προς τα πίσω ή προς τα εμπρός κατά ένα καρέ. Όταν πατάτε και κρατάτε πατημένο το κουμπί του ποντικιού, κάθε 0,5 δευτερόλεπτα εμφανίζεται ένα επόμενο καρέ. Πρώτη / Τελευταία εγγραφή Κάντε κλικ στο κουμπί πρώτης ή τελευταίας εγγραφής για να μετακινηθείτε στην πρώτη ή την τελευταία εγγραφή. Μεταπήδηση σε συμβάν Κάντε κλικ στο κουμπί προηγούμενου ή επόμενου συμβάντος για να μετακινηθείτε στο προηγούμενο ή το επόμενο συμβάν. Χρησιμοποιείται η αναζήτηση που Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

48 48 el Παράθυρο αναπαραγωγής Bosch Video Client εκτελέστηκε τελευταία (συμβάν ή IVA). Χρησιμοποιούνται μόνο τα αποτελέσματα αναζήτησης για αυτήν την κάμερα. Εάν δεν έχει εκτελεστεί αναζήτηση, δεν συμβαίνει τίποτα. Εάν ο τρέχων χρόνος αναπαραγωγής είναι μεταγενέστερος του τελευταίου αποτελέσματος αναζήτησης, δεν συμβαίνει τίποτα κατά τη μεταπήδηση στο επόμενο συμβάν. Εάν ο τρέχων χρόνος αναπαραγωγής είναι προγενέστερος του πρώτου αποτελέσματος αναζήτησης, δεν συμβαίνει τίποτα κατά τη μεταπήδηση στο προηγούμενο συμβάν. Η ημερομηνία και η ώρα εμφανίζονται κάτω από τα πλήκτρα ελέγχου αναπαραγωγής Εξαγωγή εγγεγραμμένων αποσπασμάτων βίντεο σε σκληρό δίσκο Η/Υ Για να αποθηκεύσετε εγγραφές από μια επιλεγμένη περίοδο σε σκληρό δίσκο Η/Υ: 1. Σύρετε μία ή πολλαπλές κάμερες από το αριστερό πλαίσιο σε ένα πλαίσιο. 2. Κάντε κλικ στο κουμπί εξαγωγής στον πίνακα ελέγχου αναπαραγωγής. Εμφανίζεται το παράθυρο εξαγωγής. 3. Για να αλλάξετε την προεπιλεγμένη θέση, μετακινηθείτε στη θέση στο σύστημα αρχείων του Η/Υ, όπου πρόκειται να αποθηκευτεί το αρχείο αρχειοθέτησης. 4. Πληκτρολογήστε ένα νέο όνομα για το αρχείο για να αλλάξετε το όνομα του αρχείου. 5. Επιλέξτε τις προς αρχειοθέτηση κάμερες στο παράθυρο επιβεβαίωσης που εμφανίζεται. Όλες οι εκχωρημένες κάμερες περιλαμβάνονται κατά προεπιλογή. Εάν η ίδια κάμερα εκχωρηθεί πολλές φορές στην εμφανιζόμενη προβολή σας, παρατίθεται μόνο μία καταχώριση για αυτήν την κάμερα. 6. Εισαγάγετε νέες τιμές στα πλαίσια Από και Έως για να αλλάξετε την ημερομηνία/ώρα έναρξης και λήξης της επιλογής. Εμφανίζεται κατά προσέγγιση το μέγεθος του αρχείου αρχειοθέτησης. Διασφαλίστε ότι υπάρχει επαρκής χώρος για την αποθήκευση αυτού του αρχείου. 7. Κάντε κλικ στο Εξαγωγή για να ξεκινήσετε την αποθήκευση του αρχείου αρχειοθέτησης. Η εξαγωγή προστίθεται στη λίστα κατάστασης εξαγωγής και εκεί εμφανίζεται μια γραμμή προόδου. Η εργασία εξαγωγής εκτελείται στο παρασκήνιο, έτσι ώστε να μπορείτε να συνεχίσετε να χρησιμοποιείτε το Video Client για ζωντανή προβολή, αναπαραγωγή, αναζήτηση ή άλλες εργασίες εξαγωγής. Σημείωση: Μπορείτε να βρείτε ένα μητρώο όλων των εφαρμογών στις ακόλουθες τοποθεσίες: Στα XP: C:\Documents and Settings\All Users\Application Data\Bosch\VideoClient Στα Win 7: C:\ProgramData\Bosch\VideoClient 11.6 Λήψη στιγμιότυπων Χρησιμοποιήστε την καρτέλα λήψης εικόνας για να λάβετε ένα στιγμιότυπο μιας εγγεγραμμένης εικόνας. Ανατρέξτε στην Ενότητα 7 Αποθήκευση στιγμιότυπων, Σελίδα Καρτέλες αναζήτησης Το παράθυρο αναζήτησης διαθέτει τρεις καρτέλες αναζήτησης στη δεξιά πλευρά: F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

49 Bosch Video Client Παράθυρο αναπαραγωγής el 49 Η καρτέλα Αναζήτηση συμβάντος επιτρέπει μια αναζήτηση για εγγραφές που βασίζονται σε συμβάντα συναγερμού και κίνησης. Ανατρέξτε στην Ενότητα 12 Αναζήτηση για συμβάντα, Σελίδα 52. Η καρτέλα IVA επιτρέπει μια αναζήτηση για εγγραφές που βασίζονται στην ευφυή ανάλυση κίνησης. Ανατρέξτε στην Ενότητα 13 Αναζήτηση IVA, Σελίδα 54. Η καρτέλα Κείμενο επιτρέπει μια αναζήτηση για εγγραφές με βάση κείμενο. Ανατρέξτε στην Ενότητα 14 Αναζήτηση για κείμενο, Σελίδα 56. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

50 50 el Παράθυρο αναπαραγωγής Bosch Video Client 11.8 Αναπαραγωγή αποθηκευμένων αρχείων Τα αρχεία βίντεο και τα στιγμιότυπα που έχουν εξαχθεί και που είναι αποθηκευμένα στον Η/Υ σας αναπαράγονται στο παράθυρο αναπαραγωγής Αποσπάσματα βίντεο που έχουν εξαχθεί Για αναπαραγωγή αποσπασμάτων βίντεο που έχουν εξαχθεί: 1. Κάντε κλικ στο για να ανοίξετε το πλαίσιο αποσπασμάτων βίντεο που έχουν εξαχθεί. Εμφανίζεται μια λίστα των αρχείων που έχουν εξαχθεί. 2. Για να δείτε τα κομμάτια που έχουν αποθηκευτεί σε ένα αρχείο, κάντε κλικ στο σύμβολο Για να προβάλετε ένα αρχείο ή ένα κομμάτι, κάντε διπλό κλικ επάνω σε αυτό ή σύρετέ το σε ένα πλαίσιο. Εμφανίζεται η γραμμή χρόνου αυτής της εγγραφής. Σημείωση: Τα αρχεία που έχουν εξαχθεί σε μορφότυπο ASF δεν θα αναπαραχθούν στο Bosch Video Client. Τα αρχεία ASF μπορούν να αναπαραχθούν με τυπικά Windows Media Player. Εντολές περιβάλλοντος Μετονομασία εξαγωγής Διαγραφή εξαγωγής Ιδιότητες Επισημαίνει το όνομα αρχείου της επιλεγμένης εξαγωγής με σκοπό την αλλαγή του. Διαγράφει την επιλεγμένη εξαγωγή απευθείας χωρίς περαιτέρω προειδοποίηση. Εμφανίζει το πλαίσιο διαλόγου Ιδιότητες αρχείου λήψης με πληροφορίες σχετικά με το αρχείο εξαγωγής Αρχειοθετημένα στιγμιότυπα Για αναπαραγωγή στιγμιότυπων που έχουν εξαχθεί: 1. Κάντε κλικ στο για να ανοίξετε το πλαίσιο στιγμιότυπων που έχουν εξαχθεί. Εμφανίζεται μια λίστα των αρχείων που έχουν εξαχθεί. 2. Για να προβάλετε ένα στιγμιότυπο, κάντε διπλό κλικ επάνω σε αυτό ή σύρετέ το σε ένα πλαίσιο. Εντολές περιβάλλοντος Μετονομασία εικόνας Διαγραφή εικόνας Ιδιότητες Επισημαίνει το όνομα αρχείου της επιλεγμένης εικόνας με σκοπό την αλλαγή του. Διαγράφει την επιλεγμένη εικόνα απευθείας χωρίς περαιτέρω προειδοποίηση. Εμφανίζει το πλαίσιο διαλόγου Ιδιότητες αρχείου λήψης με πληροφορίες σχετικά με το αρχείο εικόνας. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

51 Bosch Video Client Παράθυρο αναπαραγωγής el Κάρτες SD κάμερας Μπορείτε να έχετε πρόσβαση σε αρχεία εγγραφής στην κάρτα SD που έχει αφαιρεθεί από μία κάμερα. 1. Βεβαιωθείτε ότι η εφαρμογή Bosch Video Client είναι ανοικτή στον υπολογιστή σας. 2. Τοποθετήστε την κάρτα SD στη συσκευή ανάγνωσης καρτών του υπολογιστή σας. Εμφανίζεται μια λίστα με αρχεία κατάλληλα για αναπαραγωγή. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

52 52 el Αναζήτηση για συμβάντα Bosch Video Client 12 Αναζήτηση για συμβάντα Κάντε κλικ στην καρτέλα αναζήτησης συμβάντος του παραθύρου αναπαραγωγής για να ρυθμίσετε ένα φίλτρο αναζήτησης για συμβάντα Πλαίσιο αναζήτησης συμβάντος Εικόνα 12.1 Παράθυρο αναπαραγωγής - Παράθυρο αναζήτησης συμβάντων Ρύθμιση της περιόδου αναζήτησης Εισαγάγετε την ημερομηνία και την ώρα στα πλαίσια Από και Έως για να καθορίσετε την περίοδο αναζήτησης: Το πλαίσιο Έως εμφανίζει κατά προεπιλογή την ώρα και την ημερομηνία της τελευταίας (νεότερης) εγγραφής και το πλαίσιο Από την ημερομηνία της πρώτης (παλαιότερης) εγγραφής Επιλογή κομματιού Επιλέξτε ένα πλαίσιο επιλογής κάμερας για να επισημάνετε τις κάμερες που πρόκειται να συμπεριληφθούν στην αναζήτηση. Εδώ παρατίθενται μόνο οι εκχωρημένες κάμερες. Εάν μια κάμερα εκχωρηθεί πολλές φορές στην εμφανιζόμενη προβολή σας, παρατίθεται μόνο μία καταχώριση για αυτήν την κάμερα. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

53 Bosch Video Client Αναζήτηση για συμβάντα el Φίλτρο συμβάντων Καθορίστε τον τύπο συμβάντος για τον οποίο θα πραγματοποιηθεί αναζήτηση: Επαφή: εκτελείται αναζήτηση στο εγγεγραμμένο βίντεο για συμβάντα επαφής για τα επιλεγμένα κομμάτια εντός της καθορισμένης χρονικής περιόδου. Κίνηση: εκτελείται αναζήτηση στο εγγεγραμμένο βίντεο για συμβάντα κίνησης για τα επιλεγμένα κομμάτια εντός της καθορισμένης χρονικής περιόδου. Κείμενο: εκτελείται αναζήτηση στο εγγεγραμμένο βίντεο για συμβάντα κειμένου για τα επιλεγμένα κομμάτια εντός της καθορισμένης χρονικής περιόδου. Απώλεια βίντεο: εκτελείται αναζήτηση στο εγγεγραμμένο βίντεο για συμβάντα απώλειας βίντεο για τα επιλεγμένα κομμάτια εντός της καθορισμένης χρονικής περιόδου. Συμβάντα συστήματος: εκτελείται αναζήτηση στο εγγεγραμμένο βίντεο για συμβάντα συναγερμού για τα επιλεγμένα κομμάτια εντός της καθορισμένης χρονικής περιόδου. Μόνο συναγερμοί: η αναζήτηση περιορίζεται μόνο στα συμβάντα συναγερμού Έναρξη αναζήτησης Κάντε κλικ στην επιλογή για να ξεκινήσει η αναζήτηση Αποτελέσματα αναζήτησης Μόλις ολοκληρωθεί η αναζήτηση, εμφανίζεται μια λίστα αποσπασμάτων βίντεο που ταιριάζουν με τα κριτήρια φίλτρου. Η συγκεκριμένη λίστα εμφανίζει τις νεότερες εγγραφές συμβάντων στο άνω μέρος και τις παλαιότερες στο κάτω. 1. Κάντε κλικ σε μια κεφαλίδα στήλης για να ταξινομήσετε τη λίστα σύμφωνα με το στοιχείο της συγκεκριμένης στήλης. Κάντε δεύτερη φορά κλικ για να ταξινομήσετε τη λίστα με την αντίστροφη σειρά. 2. Χρησιμοποιήστε τη ράβδο κύλισης για να εξετάσετε την πλήρη λίστα. 3. Κάντε κλικ σε μια καταχώριση στη λίστα για να την επιλέξετε. Το επιλεγμένο συμβάν εμφανίζεται στο παράθυρο αναπαραγωγής. 4. Χρησιμοποιήστε τα πλήκτρα ελέγχου αναπαραγωγής για να ρυθμίσετε την ταχύτητα και την κατεύθυνση αναπαραγωγής. Κάντε κλικ στην επιλογή για άνοιγμα της λίστας. Κάντε κλικ στην επιλογή για απαλοιφή της λίστας. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

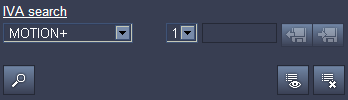

54 54 el Αναζήτηση IVA Bosch Video Client 13 Αναζήτηση IVA Κάντε κλικ στην καρτέλα αναζήτησης IVA του παραθύρου αναπαραγωγής για να ρυθμίσετε μια αναζήτηση IVA. Για να επιλέξετε μια χρονική περίοδο για την αναζήτηση IVA, επιλέξτε την στη γραμμή χρόνου χρησιμοποιώντας τη γραμμή δείκτη Πλαίσιο αναζήτησης IVA Εικόνα 13.1 Παράθυρο αναπαραγωγής - Πλαίσιο αναζήτησης IVA Επιλογή αλγόριθμου Στο πτυσσόμενο πλαίσιο, επιλέξτε έναν αλγόριθμο IVA προς χρήση στην αναζήτηση. Ανοίγει ένα παράθυρο με τις παραμέτρους του αλγόριθμου IVA. Αλλάξτε τις επιθυμητές παραμέτρους. Στο πτυσσόμενο πλαίσιο, επιλέξτε μια προκαθορισμένη θέση. Κάντε κλικ στο για να αποθηκεύσετε τις επιλογές σας. Σημείωση: Ανατρέξτε στο υλικό τεκμηρίωσης που παρέχεται με την εφαρμογή IVA για περισσότερες λεπτομέρειες σχετικά με τη ρύθμιση αλγόριθμων και προκαθορισμένων θέσεων Έναρξη αναζήτησης Κάντε κλικ στην επιλογή για να ξεκινήσει η αναζήτηση Αποτελέσματα αναζήτησης Μόλις ολοκληρωθεί η αναζήτηση, εμφανίζεται μια λίστα αποσπασμάτων βίντεο που ταιριάζουν με τα κριτήρια φίλτρου. Η συγκεκριμένη λίστα εμφανίζει τις νεότερες εγγραφές συμβάντων στο άνω μέρος και τις παλαιότερες στο κάτω. 1. Κάντε κλικ σε μια κεφαλίδα στήλης για να ταξινομήσετε τη λίστα σύμφωνα με το στοιχείο της συγκεκριμένης στήλης. Κάντε δεύτερη φορά κλικ για να ταξινομήσετε τη λίστα με την αντίστροφη σειρά. 2. Χρησιμοποιήστε τη ράβδο κύλισης για να εξετάσετε την πλήρη λίστα. 3. Κάντε κλικ σε μια καταχώριση στη λίστα για να την επιλέξετε. Το επιλεγμένο συμβάν εμφανίζεται στο παράθυρο αναπαραγωγής. 4. Χρησιμοποιήστε τα πλήκτρα ελέγχου αναπαραγωγής για να ρυθμίσετε την ταχύτητα και την κατεύθυνση αναπαραγωγής. Κάντε κλικ στην επιλογή για άνοιγμα της λίστας. Κάντε κλικ στην επιλογή για απαλοιφή της λίστας. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

55 Bosch Video Client Αναζήτηση IVA el 55 Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

56 56 el Αναζήτηση για κείμενο Bosch Video Client 14 Αναζήτηση για κείμενο Κάντε κλικ στην καρτέλα αναζήτησης κειμένου στο παράθυρο αναπαραγωγής για να ορίσετε ένα φίλτρο αναζήτησης για κείμενο. Σημείωση: Η αναζήτηση κειμένου υποστηρίζεται μόνο σε κάμερες DVR 700 για τις οποίες έχει εγκατασταθεί κατάλληλη άδεια χρήσης Παράθυρο αναζήτησης κειμένου Εικόνα 14.1 Παράθυρο αναπαραγωγής - Παράθυρο αναζήτησης κειμένου Ρύθμιση της περιόδου αναζήτησης Εισαγάγετε την ημερομηνία και την ώρα στα πλαίσια Από και Έως για να καθορίσετε την περίοδο αναζήτησης: Το πλαίσιο Έως εμφανίζει κατά προεπιλογή την ώρα και την ημερομηνία της τελευταίας (νεότερης) εγγραφής και το πλαίσιο Από την ημερομηνία της πρώτης (παλαιότερης) εγγραφής Επιλογή κομματιού Επιλέξτε ένα πλαίσιο επιλογής κάμερας για να επισημάνετε τα κομμάτια καμερών που θα συμπεριληφθούν στην αναζήτηση. Εδώ παρατίθενται μόνο οι εκχωρημένες κάμερες. Εάν μια κάμερα εκχωρηθεί πολλές φορές στην εμφανιζόμενη προβολή σας, παρατίθεται μόνο μία καταχώριση για αυτήν την κάμερα. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

57 Bosch Video Client Αναζήτηση για κείμενο el Φίλτρο κειμένου Πληκτρολογήστε το κείμενο για το οποίο θέλετε να πραγματοποιήσετε αναζήτηση: Αναζήτηση με συμφωνία πεζών-κεφαλαίων: επιλέξτε αυτό το πλαίσιο αν θέλετε η διάκριση πεζών-κεφαλαίων στα αποτελέσματα να συμφωνεί απολύτως με το κείμενο αναζήτησης Έναρξη αναζήτησης Κάντε κλικ στην επιλογή για να ξεκινήσει η αναζήτηση Αποτελέσματα αναζήτησης Μόλις ολοκληρωθεί η αναζήτηση, εμφανίζεται μια λίστα αποσπασμάτων βίντεο που ταιριάζουν με τα κριτήρια φίλτρου. Η λίστα αυτή εμφανίζει τις πιο πρόσφατες εγγραφές στο επάνω μέρος και τις παλαιότερες στο κάτω. 1. Κάντε κλικ σε μια κεφαλίδα στήλης για να ταξινομήσετε τη λίστα σύμφωνα με το στοιχείο της συγκεκριμένης στήλης. Κάντε δεύτερη φορά κλικ για να ταξινομήσετε τη λίστα με την αντίστροφη σειρά. 2. Χρησιμοποιήστε τη ράβδο κύλισης για να εξετάσετε την πλήρη λίστα. 3. Κάντε κλικ σε μια καταχώριση στη λίστα για να την επιλέξετε. Το επιλεγμένο συμβάν εμφανίζεται στο παράθυρο αναπαραγωγής. 4. Χρησιμοποιήστε τα πλήκτρα ελέγχου αναπαραγωγής για να ρυθμίσετε την ταχύτητα και την κατεύθυνση αναπαραγωγής. Κάντε κλικ στην επιλογή για άνοιγμα της λίστας. Κάντε κλικ στην επιλογή για απαλοιφή της λίστας. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

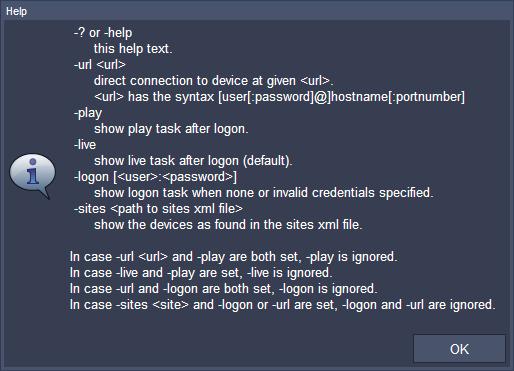

58 58 el Εκκίνηση από τη γραμμή εντολών Bosch Video Client 15 Εκκίνηση από τη γραμμή εντολών Το πρόγραμμα μπορεί επίσης να εκκινηθεί από τη γραμμή εντολών με τις ακόλουθες παραμέτρους. Για παράδειγμα, η εντολή C:\Program Files\Bosch\Video Client\videoclient.exe -? ανοίγει ένα παράθυρο βοήθειας με περισσότερες πληροφορίες σχετικά με τις παραμέτρους που μπορούν να χρησιμοποιηθούν. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

59 Bosch Video Client Εκκίνηση από τη γραμμή εντολών el Παράμετρος "τοποθεσίες" Αν χρησιμοποιήσετε την παράμετρο τοποθεσίες, θα πρέπει να καθορίσετε τη διαδρομή σε ένα αρχείο xml το οποίο περιγράφει τα DVR στις διάφορες τοποθεσίες. Για παράδειγμα, η εντολή C:\Program Files\Bosch\Video Client\videoclient.exe -sites D:\sites_file.xml Δομή αρχείου XML Το αρχείο xml έχει μια απλή δομή όπως φαίνεται στο παρακάτω παράδειγμα: Στην ιστοσελίδα της Bosch μπορείτε να βρείτε ένα αρχείο xml, ως δείγμα με δυνατότητα επεξεργασίας. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

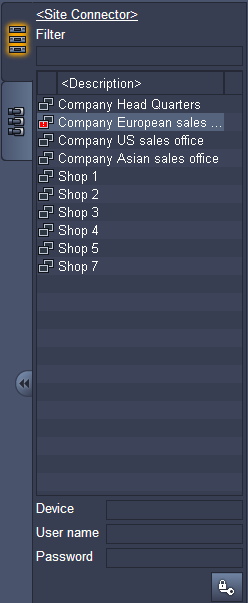

60 60 el Εκκίνηση από τη γραμμή εντολών Bosch Video Client Παράθυρο προβολών τοποθεσιών Το παράθυρο τοποθεσιών εμφανίζει τα DVR που παρατίθενται στο αρχείο εκκίνησης xml. Εικόνα 15.1 Παράθυρο προβολών τοποθεσιών Αν απαιτείται, πληκτρολογήστε κείμενο στην περιοχή φίλτρου για να μειώσετε τον αριθμό των τοποθεσιών που παρατίθενται. Επιλέξτε μια συσκευή και πληκτρολογήστε το όνομα χρήστη και τον κωδικό πρόσβασης. Κάντε κλικ στην επιλογή για να συνδεθείτε στη συσκευή και να λάβετε τη λίστα των καμερών που είναι συνδεδεμένες σε αυτή. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

61 Bosch Video Client Χρήση πληκτρολογίων el Χρήση πληκτρολογίων Μπορείτε να ελέγξετε πολλές λειτουργίες της εφαρμογής με πλήκτρα συντόμευσης σε ένα τυπικό πληκτρολόγιο υπολογιστή. Μπορείτε επίσης να χρησιμοποιήσετε ένα πληκτρολόγιο IntuiKey της Bosch για να ελέγξετε ένα προκαθορισμένο σύνολο λειτουργιών 16.1 Πλήκτρα συντόμευσης τυπικού πληκτρολογίου Ο ακόλουθος πίνακας περιλαμβάνει τις λειτουργίες που μπορούν να ελεγχθούν μέσω πλήκτρων συντόμευσης σε ένα τυπικό πληκτρολόγιο υπολογιστή. Ενέργεια Μεταγωγή λειτουργίας (Ζωντανό <--> Αναπαραγωγή) Καρτέλα Προβολή αγαπημένων Καρτέλα Προβολή συσκευών Καρτέλα Προβολή ρελέ Καρτέλα Προβολή εξαγωγών Καρτέλα Προβολή επαφών Καρτέλα Προβολή στιγμιοτύπων Προβολή Εργασίας λήψεων Προβολή Εργασίας στιγμιαίας αναπαραγωγής Προβολή Εργασίας αναζήτησης συμβάντων Προβολή Σχεδιαστή Προβολή Εργασίας αναζήτησης IVA Προβολή Εργασίας αναζήτησης κειμένου Προβολή Εργασίας Monitor Wall Προβολή Ημερολογίου Προβολή Γραμμής χρόνου Προβολή Εργασιών Μετάβαση στην περιοχή ελέγχου αναπαραγωγών Ορισμός μονής προβολής Ορισμός τετραπλής προβολής Ορισμός προβολής 3x3 Ορισμός προβολής 4x3 Ορισμός προβολής κειμένου Προβολή Προτιμήσεων Ορισμός χωρίς διακόσμηση πλαισίου εικόνας Ορισμός διακοσμήσεων υπέρθεσης πλαισίου εικόνας τίτλων Ορισμός διακοσμήσεων γραμμής τίτλων Εναλλαγή υπέρθεσης VCA Πλήκτρο F2 CTRL+F CTRL+D CTRL+R CTRL+X CTRL+C CTRL+S ALT+C ALT+P ALT+E ALT+V ALT+I ALT+T ALT+M CTRL+l CTRL+T CTRL+J CTRL+P CTRL+1 CTRL+2 CTRL+3 CTRL+4 F9 F5 ALT+1 ALT+2 ALT+3 ALT+4 Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

62 62 el Χρήση πληκτρολογίων Bosch Video Client Ενέργεια Μεγιστοποίηση περιοχής βίντεο Σίγαση ήχου Εμφάνιση Βοήθειας Τερματισμός σύνδεσης Εναλλαγή Πλήρους οθόνης Αύξηση έντασης ήχου Μείωση έντασης ήχου Έξοδος από την εφαρμογή Πλήκτρο F10 F7 F1 F4 F11 F8 SHIFT+F8 ALT+F4 Μετάβαση στην περιοχή ελέγχου αναπαραγωγών (CTRL+P) Αναπαραγωγή προς τα πίσω Παύση αναπαραγωγής Αναπαραγωγή προς τα εμπρός Αύξηση ταχύτητας αναπαραγωγής Μείωση ταχύτητας αναπαραγωγής Προς τα πίσω 1 καρέ Προς τα εμπρός 1 καρέ SHIFT+SPACEBAR SPACEBAR SPACEBAR ΣΥΜΒΟΛΟ ΣΥΝ ΣΥΜΒΟΛΟ ΠΛΗΝ ΑΡΙΣΤΕΡΟ ΒΕΛΟΣ ΔΕΞΙΟ ΒΕΛΟΣ Μεταβείτε στη γραμμή χρόνου (CTRL+T) Αριστερή σελίδα γραμμής χρόνου Δεξιά σελίδα γραμμής χρόνου Βήμα γραμμής χρόνο προς τα αριστερά Βήμα γραμμής χρόνο προς τα δεξιά Επιλογή έναρξης γραμμής χρόνου Επιλογή τέλους γραμμής χρόνου Αύξηση ανάλυσης γραμμής χρόνου Μείωση ανάλυσης γραμμής χρόνου ΑΡΙΣΤΕΡΟ ΒΕΛΟΣ ΔΕΞΙΟ ΒΕΛΟΣ SHIFT+ΑΡΙΣΤΕΡΟ ΒΕΛΟΣ SHIFT+ΔΕΞΙΟ ΒΕΛΟΣ ΑΡΧΙΚΗ ΣΕΛΙΔΑ ΤΕΛΟΣ PAGE UP PAGE DOWN Μετάβαση στο πρόγραμμα προβολής (CTRL+V) Επιλογή πλαισίου εικόνας Εναλλαγή Πλήρους οθόνης / πολλαπλών οθονών Μετακίνηση στο πλαίσιο εικόνας στην αριστερή πλευρά Μετακίνηση στο πλαίσιο εικόνας στη δεξιά πλευρά Μετακίνηση στο πλαίσιο εικόνας πάνω Μετακίνηση στο πλαίσιο εικόνας κάτω ENTER ΑΡΙΣΤΕΡΟ ΒΕΛΟΣ ΔΕΞΙΟ ΒΕΛΟΣ ΠΑΝΩ ΒΕΛΟΣ ΚΑΤΩ ΒΕΛΟΣ F.01U v Εγχειρίδιο χρήσης Bosch Security Systems

63 Bosch Video Client Χρήση πληκτρολογίων el Χρήση πληκτρολογίου IntuiKey της Bosch Το πληκτρολόγιο IntuiKey της Bosch μπορεί να χρησιμοποιηθεί για τον έλεγχο περιορισμένου αριθμού λειτουργιών, μόνο στη λειτουργία Ζωντανό. Το πληκτρολόγιο συνδέεται με τον υπολογιστή μέσω μίας σύνδεσης RS-232. Ανατρέξτε στην τεκμηρίωση του IntuiKey για περισσότερες πληροφορίες σχετικά με την εγκατάσταση και για γενικές αρχές λειτουργίας. Όταν το πληκτρολόγιο IntuiKey χρησιμοποιείται για τον έλεγχο του Bosch Video Client, πολλές λειτουργίες της εφαρμογής είναι απενεργοποιημένες. Έτσι είναι απαραίτητο να βεβαιωθείτε ότι η εφαρμογή έχει ρυθμιστεί σωστά για λειτουργία με το IntuiKey Πριν να εγκαταστήσετε το πληκτρολόγιο IntuiKey Πριν να εγκαταστήσετε το πληκτρολόγιο IntuiKey ρυθμίστε το Bosch Video Client, λαμβάνοντας υπόψη τα ακόλουθα σημεία: Το όνομα χρήστη και ο κωδικός πρόσβασης μπορούν να αποτελούνται μόνο από αριθμούς, καθώς μπορείτε να εισαγάγετε αυτές τις πληροφορίες μόνο μέσω του αριθμητικού πληκτρολογίου του IntuiKey. Για τη ρύθμιση όλων των αγαπημένων προβολών θα απαιτηθεί (ο ορισμός μίας τουλάχιστον διάταξης). Ρύθμιση αλληλουχιών. Συμβουλή: Αν ένας αριθμός μέσα σε αγκύλες (για παράδειγμα, [300]), προηγείται μιας ομάδας αγαπημένων, τα στοιχεία της ομάδας θα αριθμηθούν διαδοχικά, βάσει του αριθμού ([301], [302], κ.λπ.) Θυμηθείτε ότι οι ακόλουθες λειτουργίες δεν θα είναι διαθέσιμες στη γραμμή εργαλείων: Αναπαραγωγή Προτιμήσεις χρήστη Αλληλουχία Τρόποι λειτουργίας γρήγορης προβολής Εφαρμογή προβολής κειμένου Προβολή παραθύρου πλαισίων Configuration manager Βοήθεια Ελαχιστοποίηση Επίσης δεν θα είναι διαθέσιμοι οι πίνακες εργασιών Σχεδιαστής προβολών και Monitor Wall, και τα πλαίσια εργασίας εισαγωγής και εξαγωγής επαφών. Bosch Security Systems Εγχειρίδιο χρήσης F.01U v

64 64 el Χρήση πληκτρολογίων Bosch Video Client Ρύθμιση του πληκτρολογίου IntuiKey Συνδέστε το πληκτρολόγιο IntuiKey στον υπολογιστή. Στο Configuration Manager, ορίστε τον αριθμό της θύρας επικοινωνίας του υπολογιστή και ενεργοποιήστε τη χρήση του IntuiKey. Όταν εγκατασταθεί το Intuikey, επανεκκινήστε το Bosch Video Client. Μόλις συνδεθεί, πατήστε το πλήκτρο Prod και μετά πατήστε το προγραμματιζόμενο πλήκτρο δίπλα στο Terminal. Για να συνδεθείτε στην εφαρμογή, εισαγάγετε το όνομα χρήστη και τον κωδικό πρόσβασης, μέσω του αριθμητικού πληκτρολογίου και του πλήκτρου enter. Το Bosch Video Client ανοίγει με μία διασύνδεση χρήστη μικρών διαστάσεων Χρήση του πληκτρολογίου Intuikey Αρχικά, εμφανίζονται στην οθόνη προγραμματιζόμενων πλήκτρων οι διαθέσιμες λειτουργίες. Πατήστε το σχετικό προγραμματιζόμενο πλήκτρο για να επιλέξετε μια λειτουργία. Εξακολουθήστε να χρησιμοποιείτε τα προγραμματιζόμενα πλήκτρα για να επιλέξετε τα στοιχεία στα υπομενού. Οι Ενέργειες.. το υπομενού περιλαμβάνει εκείνες τις λειτουργίες που επιλέγονται κανονικά από τη γραμμή εργαλείων. Οι αγαπημένες προβολές, οι είσοδοι βίντεο, οι αλληλουχίες και τα ρελέ εμφανίζονται στην εφαρμογή, έχοντας μπροστά έναν αριθμό μέσα σε αγκύλες. Εισαγάγετε αυτό τον αριθμό στο αριθμητικό πληκτρολόγιο και πατήστε το πλήκτρο enter, για να επιλέξετε τη λειτουργία. Χρησιμοποιήστε το πλήκτρο Mon, για να επιλέξετε ένα πλαίσιο εικόνας. Έξοδος από την εφαρμογή Για να εξέλθετε από την εφαρμογή, επιλέξτε Τερματισμός σύνδεσης. F.01U v Εγχειρίδιο χρήσης Bosch Security Systems
