1 DUPLINE το ασφαλέστερο μέσο Διαχείρισης Ενέργειας Το σύστημα αυτοματισμού Dupline, είναι το αρχαιότερο bus σύστημα αυτοματισμού, με περισσότερες από εγκαταστάσεις παγκοσμίως. Λόγω της αρχικής του σχεδίασης για χρήση σε βιομηχανικό περιβάλλον, καθίσταται σήμερα η πιο αξιόπιστη και σταθερή λύση σε εγκαταστάσεις κτιριακού αυτοματισμού. Το Dupline έχει τοποθετηθεί στην Ελλάδα σε εκατοντάδες έργα όπως διαμερίσματα, βίλες, γραφεία βιομηχανίες και ξενοδοχεία. Μεγαλύτερη εφαρμογή στην Ελλάδα με Dupline αποτελεί ο αυτοματισμός των 90 νέων bungalows στο Ξενοδοχείο Grand Resort Λαγονήσι για έλεγχο φωτισμού, κουρτινών και Η/Μ εξοπλισμού. Οι κτιριακές ηλεκτρικές εγκαταστάσεις βρίσκονται σήμερα σε ένα μεταβατικό στάδιο. Οι συμβατικές ηλεκτρικές εγκαταστάσεις μπορούν να εκπληρώσουν πολλούς στόχους, αλλά όταν οι λειτουργίες του κτιρίου γίνονται βαθμιαία όλο και περισσότερο σύνθετες, και όσο οι απαιτήσεις για αλληλεπίδραση μεταξύ τους αυξάνεται, γίνεται πλέον απαραίτητη μια διαφορετική τεχνολογία εγκαταστάσεων. Το Fieldbus Dupline είναι η λύση. Το Dupline είναι ένα σύστημα αυτοματισμού, το οποίο συνδυάζει τον έλεγχο και την παρακολούθηση του φωτισμού, των ρολών, της θέρμανσης, του κλιματισμού με την ασφάλεια. Το Dupline δημιουργεί νέες ευκαιρίες στην εξοικονόμηση ενέργειας, την άνεση και την ασφάλεια στο κτίριο. Η λειτουργία, το service και η συντήρηση απλοποιούνται, με την πλήρη επισκόπηση των σημάτων οποτεδήποτε και από οπουδήποτε. Η πλήρης σειρά προϊόντων Dupline περιλαμβάνει ένα ευρύ φάσμα εξειδικευμένων τμημάτων κτιριακής αυτοματοποίησης, όπως οι ευφυείς διακόπτες φωτισμού, οι ανιχνευτές κίνησης, οι αισθητήρες έντασης φωτισμού, οι ρυθμιστές έντασης φωτισμού, τα relay, οι θερμοστάτες κ.α ΑΥΤΟΜΑΤΟΠΟΙΗΜΕΝΗ ΚΑΤΟΙΚΙΑ (100m -120m )V ΑΧΙΛΛΕΑΣ plus Master generator Caddx

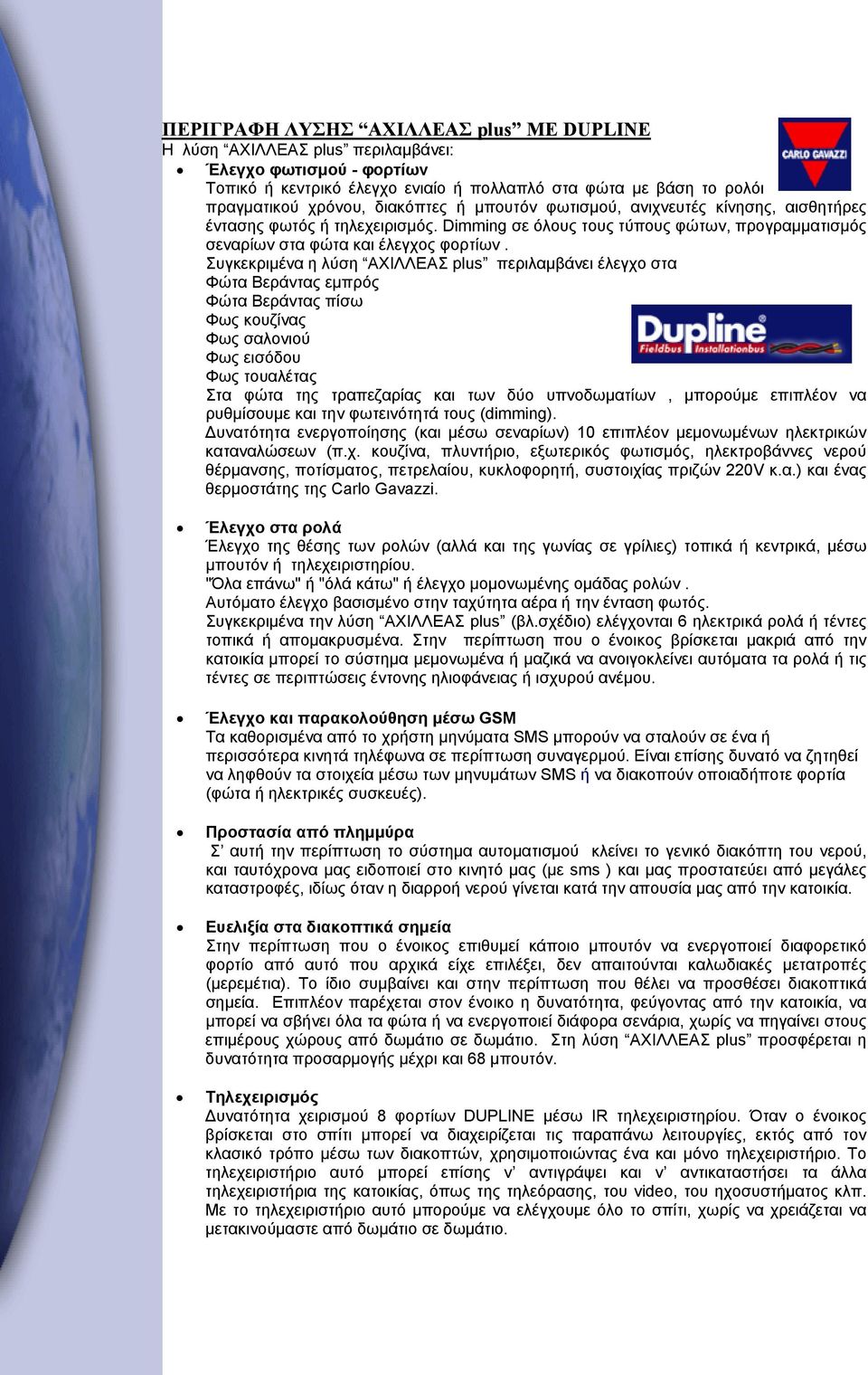

2 ΠEΡΙΓΡΑΦΗ ΛΥΣΗΣ ΑΧΙΛΛΕΑΣ plus ΜΕ DUPLINE Η λύση ΑΧΙΛΛΕΑΣ plus περιλαμβάνει: Έλεγχο φωτισμού - φορτίων Τοπικό ή κεντρικό έλεγχο ενιαίο ή πολλαπλό στα φώτα με βάση το ρολόι πραγματικού χρόνου, διακόπτες ή μπουτόν φωτισμού, ανιχνευτές κίνησης, αισθητήρες έντασης φωτός ή τηλεχειρισμός. Dimming σε όλους τους τύπους φώτων, προγραμματισμός σεναρίων στα φώτα και έλεγχος φορτίων. Συγκεκριμένα η λύση ΑΧΙΛΛΕΑΣ plus περιλαμβάνει έλεγχο στα Φώτα Βεράντας εμπρός Φώτα Βεράντας πίσω Φως κουζίνας Φως σαλονιού Φως εισόδου Φως τουαλέτας Στα φώτα της τραπεζαρίας και των δύο υπνοδωματίων, μπορούμε επιπλέον να ρυθμίσουμε και την φωτεινότητά τους (dimming). Δυνατότητα ενεργοποίησης (και μέσω σεναρίων) 10 επιπλέον μεμονωμένων ηλεκτρικών καταναλώσεων (π.χ. κουζίνα, πλυντήριο, εξωτερικός φωτισμός, ηλεκτροβάννες νερού θέρμανσης, ποτίσματος, πετρελαίου, κυκλοφορητή, συστοιχίας πριζών 220V κ.α.) και ένας θερμοστάτης της Carlo Gavazzi. Έλεγχο στα ρολά Έλεγχο της θέσης των ρολών (αλλά και της γωνίας σε γρίλιες) τοπικά ή κεντρικά, μέσω μπουτόν ή τηλεχειριστηρίου. "Όλα επάνω" ή "όλά κάτω" ή έλεγχο μομονωμένης ομάδας ρολών. Αυτόματο έλεγχο βασισμένο στην ταχύτητα αέρα ή την ένταση φωτός. Συγκεκριμένα την λύση ΑΧΙΛΛΕΑΣ plus (βλ.σχέδιο) ελέγχονται 6 ηλεκτρικά ρολά ή τέντες τοπικά ή απομακρυσμένα. Στην περίπτωση που ο ένοικος βρίσκεται μακριά από την κατοικία μπορεί το σύστημα μεμονωμένα ή μαζικά να ανοιγοκλείνει αυτόματα τα ρολά ή τις τέντες σε περιπτώσεις έντονης ηλιοφάνειας ή ισχυρού ανέμου. Έλεγχο και παρακολούθηση μέσω GSM Τα καθορισμένα από το χρήστη μηνύματα SMS μπορούν να σταλούν σε ένα ή περισσότερα κινητά τηλέφωνα σε περίπτωση συναγερμού. Είναι επίσης δυνατό να ζητηθεί να ληφθούν τα στοιχεία μέσω των μηνυμάτων SMS ή να διακοπούν οποιαδήποτε φορτία (φώτα ή ηλεκτρικές συσκευές). Προστασία από πλημμύρα Σ αυτή την περίπτωση το σύστημα αυτοματισμού κλείνει το γενικό διακόπτη του νερού, και ταυτόχρονα μας ειδοποιεί στο κινητό μας (με sms ) και μας προστατεύει από μεγάλες καταστροφές, ιδίως όταν η διαρροή νερού γίνεται κατά την απουσία μας από την κατοικία. Ευελιξία στα διακοπτικά σημεία Στην περίπτωση που ο ένοικος επιθυμεί κάποιο μπουτόν να ενεργοποιεί διαφορετικό φορτίο από αυτό που αρχικά είχε επιλέξει, δεν απαιτούνται καλωδιακές μετατροπές (μερεμέτια). Το ίδιο συμβαίνει και στην περίπτωση που θέλει να προσθέσει διακοπτικά σημεία. Επιπλέον παρέχεται στον ένοικο η δυνατότητα, φεύγοντας από την κατοικία, να μπορεί να σβήνει όλα τα φώτα ή να ενεργοποιεί διάφορα σενάρια, χωρίς να πηγαίνει στους επιμέρους χώρους από δωμάτιο σε δωμάτιο. Στη λύση ΑΧΙΛΛΕΑΣ plus προσφέρεται η δυνατότητα προσαρμογής μέχρι και 68 μπουτόν. Τηλεχειρισμός Δυνατότητα χειρισμού 8 φορτίων DUPLINE μέσω IR τηλεχειριστηρίου. Όταν ο ένοικος βρίσκεται στο σπίτι μπορεί να διαχειρίζεται τις παραπάνω λειτουργίες, εκτός από τον κλασικό τρόπο μέσω των διακοπτών, χρησιμοποιώντας ένα και μόνο τηλεχειριστήριο. Το τηλεχειριστήριο αυτό μπορεί επίσης ν αντιγράψει και ν αντικαταστήσει τα άλλα τηλεχειριστήρια της κατοικίας, όπως της τηλεόρασης, του video, του ηχοσυστήματος κλπ. Με το τηλεχειριστήριο αυτό μπορούμε να ελέγχουμε όλο το σπίτι, χωρίς να χρειάζεται να μετακινούμαστε από δωμάτιο σε δωμάτιο.

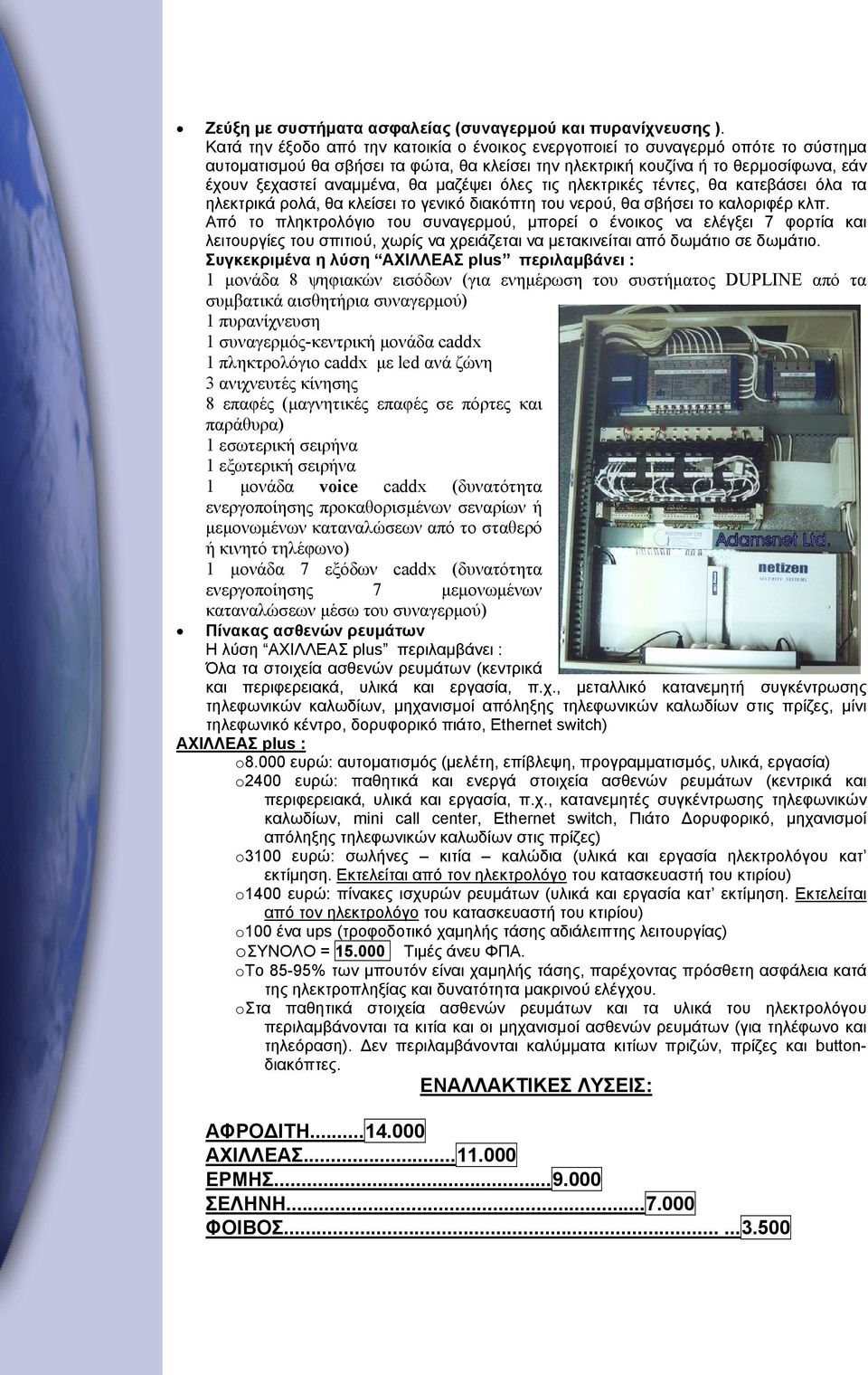

3 Ζεύξη με συστήματα ασφαλείας (συναγερμού και πυρανίχνευσης ). Κατά την έξοδο από την κατοικία ο ένοικος ενεργοποιεί το συναγερμό οπότε το σύστημα αυτοματισμού θα σβήσει τα φώτα, θα κλείσει την ηλεκτρική κουζίνα ή το θερμοσίφωνα, εάν έχουν ξεχαστεί αναμμένα, θα μαζέψει όλες τις ηλεκτρικές τέντες, θα κατεβάσει όλα τα ηλεκτρικά ρολά, θα κλείσει το γενικό διακόπτη του νερού, θα σβήσει το καλοριφέρ κλπ. Από το πληκτρολόγιο του συναγερμού, μπορεί ο ένοικος να ελέγξει 7 φορτία και λειτουργίες του σπιτιού, χωρίς να χρειάζεται να μετακινείται από δωμάτιο σε δωμάτιο. Συγκεκριμένα η λύση ΑΧΙΛΛΕΑΣ plus περιλαμβάνει : 1 μονάδα 8 ψηφιακών εισόδων (για ενημέρωση του συστήματος DUPLINE από τα συμβατικά αισθητήρια συναγερμού) 1 πυρανίχνευση 1 συναγερμός-κεντρική μονάδα caddx 1 πληκτρολόγιο caddx με led ανά ζώνη 3 ανιχνευτές κίνησης 8 επαφές (μαγνητικές επαφές σε πόρτες και παράθυρα) 1 εσωτερική σειρήνα 1 εξωτερική σειρήνα 1 μονάδα voice caddx (δυνατότητα ενεργοποίησης προκαθορισμένων σεναρίων ή μεμονωμένων καταναλώσεων από το σταθερό ή κινητό τηλέφωνο) 1 μονάδα 7 εξόδων caddx (δυνατότητα ενεργοποίησης 7 μεμονωμένων καταναλώσεων μέσω του συναγερμού) Πίνακας ασθενών ρευμάτων Η λύση ΑΧΙΛΛΕΑΣ plus περιλαμβάνει : Όλα τα στοιχεία ασθενών ρευμάτων (κεντρικά και περιφερειακά, υλικά και εργασία, π.χ., μεταλλικό κατανεμητή συγκέντρωσης τηλεφωνικών καλωδίων, μηχανισμοί απόληξης τηλεφωνικών καλωδίων στις πρίζες, μίνι τηλεφωνικό κέντρο, δορυφορικό πιάτο, Ethernet switch) ΑΧΙΛΛΕΑΣ plus : o8.000 ευρώ: αυτοματισμός (μελέτη, επίβλεψη, προγραμματισμός, υλικά, εργασία) o2400 ευρώ: παθητικά και ενεργά στοιχεία ασθενών ρευμάτων (κεντρικά και περιφερειακά, υλικά και εργασία, π.χ., κατανεμητές συγκέντρωσης τηλεφωνικών καλωδίων, mini call center, Ethernet switch, Πιάτο Δορυφορικό, μηχανισμοί απόληξης τηλεφωνικών καλωδίων στις πρίζες) o3100 ευρώ: σωλήνες κιτία καλώδια (υλικά και εργασία ηλεκτρολόγου κατ εκτίμηση. Εκτελείται από τον ηλεκτρολόγο του κατασκευαστή του κτιρίου) o1400 ευρώ: πίνακες ισχυρών ρευμάτων (υλικά και εργασία κατ εκτίμηση. Εκτελείται από τον ηλεκτρολόγο του κατασκευαστή του κτιρίου) o100 ένα ups (τροφοδοτικό χαμηλής τάσης αδιάλειπτης λειτουργίας) oσυνολο = Τιμές άνευ ΦΠΑ. oτο 85-95% των μπουτόν είναι χαμηλής τάσης, παρέχοντας πρόσθετη ασφάλεια κατά της ηλεκτροπληξίας και δυνατότητα μακρινού ελέγχου. oστα παθητικά στοιχεία ασθενών ρευμάτων και τα υλικά του ηλεκτρολόγου περιλαμβάνονται τα κιτία και οι μηχανισμοί ασθενών ρευμάτων (για τηλέφωνο και τηλεόραση). Δεν περιλαμβάνονται καλύμματα κιτίων πριζών, πρίζες και buttonδιακόπτες. ΕΝΑΛΛΑΚΤΙΚΕΣ ΛΥΣΕΙΣ: ΑΦΡΟΔΙΤΗ ΑΧΙΛΛΕΑΣ ΕΡΜΗΣ ΣΕΛΗΝΗ ΦΟΙΒΟΣ

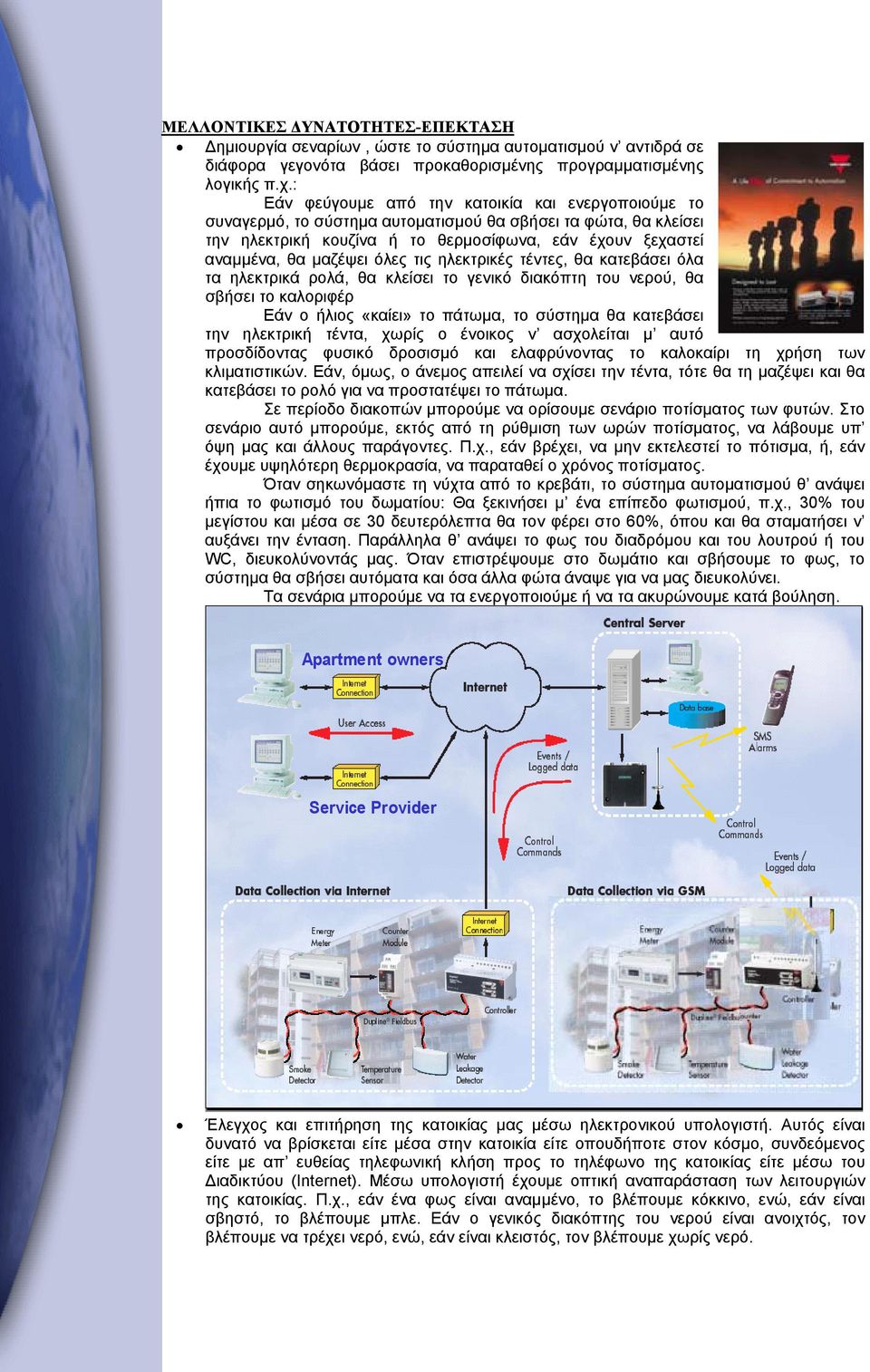

4 ΜΕΛΛΟΝΤΙΚΕΣ ΔΥΝΑΤΟΤΗΤΕΣ-ΕΠΕΚΤΑΣΗ Δημιουργία σεναρίων, ώστε το σύστημα αυτοματισμού ν αντιδρά σε διάφορα γεγονότα βάσει προκαθορισμένης προγραμματισμένης λογικής π.χ.: Εάν φεύγουμε από την κατοικία και ενεργοποιούμε το συναγερμό, το σύστημα αυτοματισμού θα σβήσει τα φώτα, θα κλείσει την ηλεκτρική κουζίνα ή το θερμοσίφωνα, εάν έχουν ξεχαστεί αναμμένα, θα μαζέψει όλες τις ηλεκτρικές τέντες, θα κατεβάσει όλα τα ηλεκτρικά ρολά, θα κλείσει το γενικό διακόπτη του νερού, θα σβήσει το καλοριφέρ Εάν ο ήλιος «καίει» το πάτωμα, το σύστημα θα κατεβάσει την ηλεκτρική τέντα, χωρίς ο ένοικος ν ασχολείται μ αυτό προσδίδοντας φυσικό δροσισμό και ελαφρύνοντας το καλοκαίρι τη χρήση των κλιματιστικών. Εάν, όμως, ο άνεμος απειλεί να σχίσει την τέντα, τότε θα τη μαζέψει και θα κατεβάσει το ρολό για να προστατέψει το πάτωμα. Σε περίοδο διακοπών μπορούμε να ορίσουμε σενάριο ποτίσματος των φυτών. Στο σενάριο αυτό μπορούμε, εκτός από τη ρύθμιση των ωρών ποτίσματος, να λάβουμε υπ όψη μας και άλλους παράγοντες. Π.χ., εάν βρέχει, να μην εκτελεστεί το πότισμα, ή, εάν έχουμε υψηλότερη θερμοκρασία, να παραταθεί ο χρόνος ποτίσματος. Όταν σηκωνόμαστε τη νύχτα από το κρεβάτι, το σύστημα αυτοματισμού θ ανάψει ήπια το φωτισμό του δωματίου: Θα ξεκινήσει μ ένα επίπεδο φωτισμού, π.χ., 30% του μεγίστου και μέσα σε 30 δευτερόλεπτα θα τον φέρει στο 60%, όπου και θα σταματήσει ν αυξάνει την ένταση. Παράλληλα θ ανάψει το φως του διαδρόμου και του λουτρού ή του WC, διευκολύνοντάς μας. Όταν επιστρέψουμε στο δωμάτιο και σβήσουμε το φως, το σύστημα θα σβήσει αυτόματα και όσα άλλα φώτα άναψε για να μας διευκολύνει. Τα σενάρια μπορούμε να τα ενεργοποιούμε ή να τα ακυρώνουμε κατά βούληση. Apartment owners Service Provider Έλεγχος και επιτήρηση της κατοικίας μας μέσω ηλεκτρονικού υπολογιστή. Αυτός είναι δυνατό να βρίσκεται είτε μέσα στην κατοικία είτε οπουδήποτε στον κόσμο, συνδεόμενος είτε με απ ευθείας τηλεφωνική κλήση προς το τηλέφωνο της κατοικίας είτε μέσω του Διαδικτύου (Internet). Μέσω υπολογιστή έχουμε οπτική αναπαράσταση των λειτουργιών της κατοικίας. Π.χ., εάν ένα φως είναι αναμμένο, το βλέπουμε κόκκινο, ενώ, εάν είναι σβηστό, το βλέπουμε μπλε. Εάν ο γενικός διακόπτης του νερού είναι ανοιχτός, τον βλέπουμε να τρέχει νερό, ενώ, εάν είναι κλειστός, τον βλέπουμε χωρίς νερό.

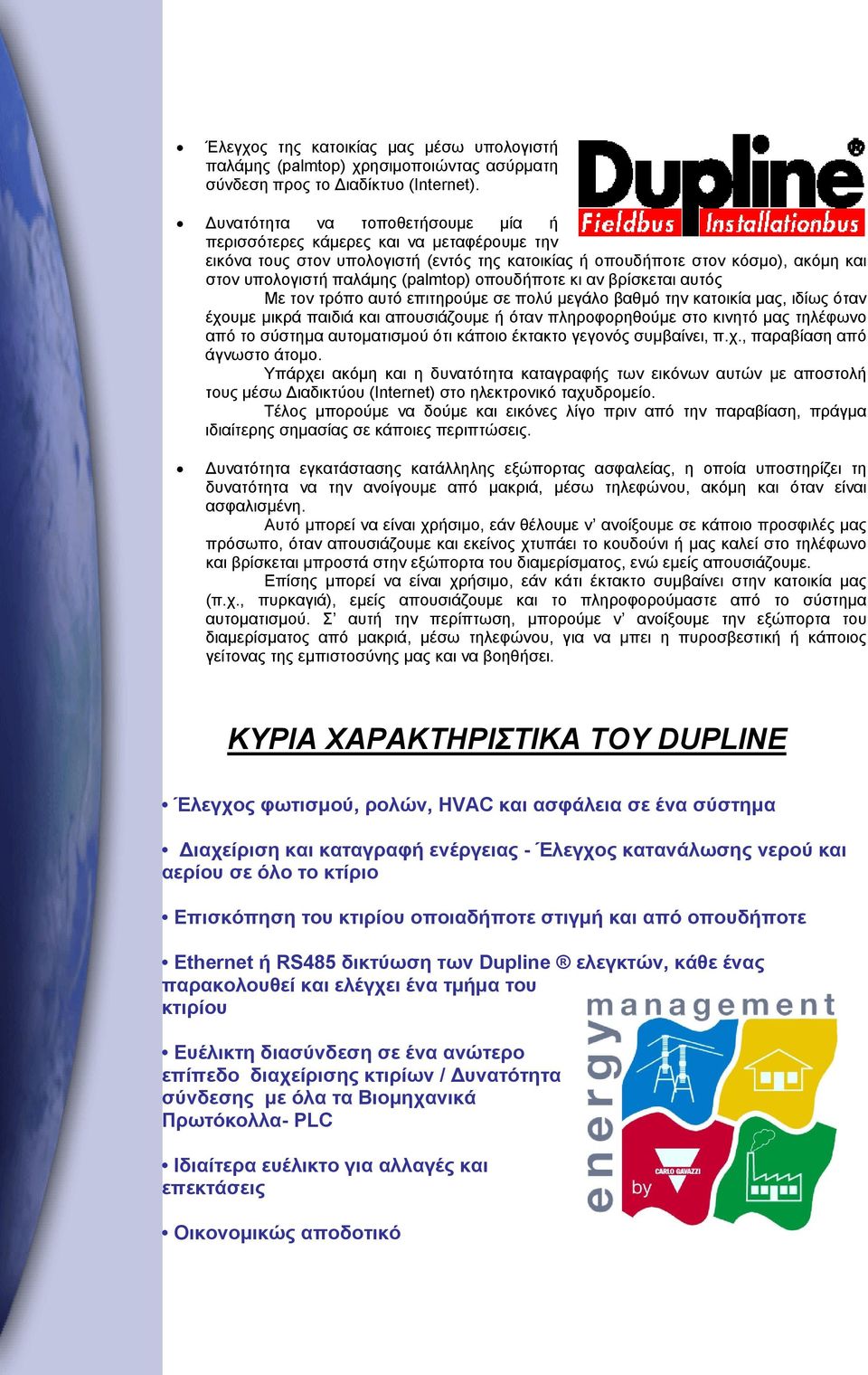

5 Έλεγχος της κατοικίας μας μέσω υπολογιστή παλάμης (palmtop) χρησιμοποιώντας ασύρματη σύνδεση προς το Διαδίκτυο (Internet). Δυνατότητα να τοποθετήσουμε μία ή περισσότερες κάμερες και να μεταφέρουμε την εικόνα τους στον υπολογιστή (εντός της κατοικίας ή οπουδήποτε στον κόσμο), ακόμη και στον υπολογιστή παλάμης (palmtop) οπουδήποτε κι αν βρίσκεται αυτός Με τον τρόπο αυτό επιτηρούμε σε πολύ μεγάλο βαθμό την κατοικία μας, ιδίως όταν έχουμε μικρά παιδιά και απουσιάζουμε ή όταν πληροφορηθούμε στο κινητό μας τηλέφωνο από το σύστημα αυτοματισμού ότι κάποιο έκτακτο γεγονός συμβαίνει, π.χ., παραβίαση από άγνωστο άτομο. Υπάρχει ακόμη και η δυνατότητα καταγραφής των εικόνων αυτών με αποστολή τους μέσω Διαδικτύου (Internet) στο ηλεκτρονικό ταχυδρομείο. Τέλος μπορούμε να δούμε και εικόνες λίγο πριν από την παραβίαση, πράγμα ιδιαίτερης σημασίας σε κάποιες περιπτώσεις. Δυνατότητα εγκατάστασης κατάλληλης εξώπορτας ασφαλείας, η οποία υποστηρίζει τη δυνατότητα να την ανοίγουμε από μακριά, μέσω τηλεφώνου, ακόμη και όταν είναι ασφαλισμένη. Αυτό μπορεί να είναι χρήσιμο, εάν θέλουμε ν ανοίξουμε σε κάποιο προσφιλές μας πρόσωπο, όταν απουσιάζουμε και εκείνος χτυπάει το κουδούνι ή μας καλεί στο τηλέφωνο και βρίσκεται μπροστά στην εξώπορτα του διαμερίσματος, ενώ εμείς απουσιάζουμε. Επίσης μπορεί να είναι χρήσιμο, εάν κάτι έκτακτο συμβαίνει στην κατοικία μας (π.χ., πυρκαγιά), εμείς απουσιάζουμε και το πληροφορούμαστε από το σύστημα αυτοματισμού. Σ αυτή την περίπτωση, μπορούμε ν ανοίξουμε την εξώπορτα του διαμερίσματος από μακριά, μέσω τηλεφώνου, για να μπει η πυροσβεστική ή κάποιος γείτονας της εμπιστοσύνης μας και να βοηθήσει. ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ DUPLINE Έλεγχος φωτισμού, ρολών, HVAC και ασφάλεια σε ένα σύστημα Διαχείριση και καταγραφή ενέργειας - Έλεγχος κατανάλωσης νερού και αερίου σε όλο το κτίριο Επισκόπηση του κτιρίου οποιαδήποτε στιγμή και από οπουδήποτε Ethernet ή RS485 δικτύωση των Dupline ελεγκτών, κάθε ένας παρακολουθεί και ελέγχει ένα τμήμα του κτιρίου Ευέλικτη διασύνδεση σε ένα ανώτερο επίπεδο διαχείρισης κτιρίων / Δυνατότητα σύνδεσης με όλα τα Βιομηχανικά Πρωτόκολλα- PLC Ιδιαίτερα ευέλικτο για αλλαγές και επεκτάσεις Οικονομικώς αποδοτικό

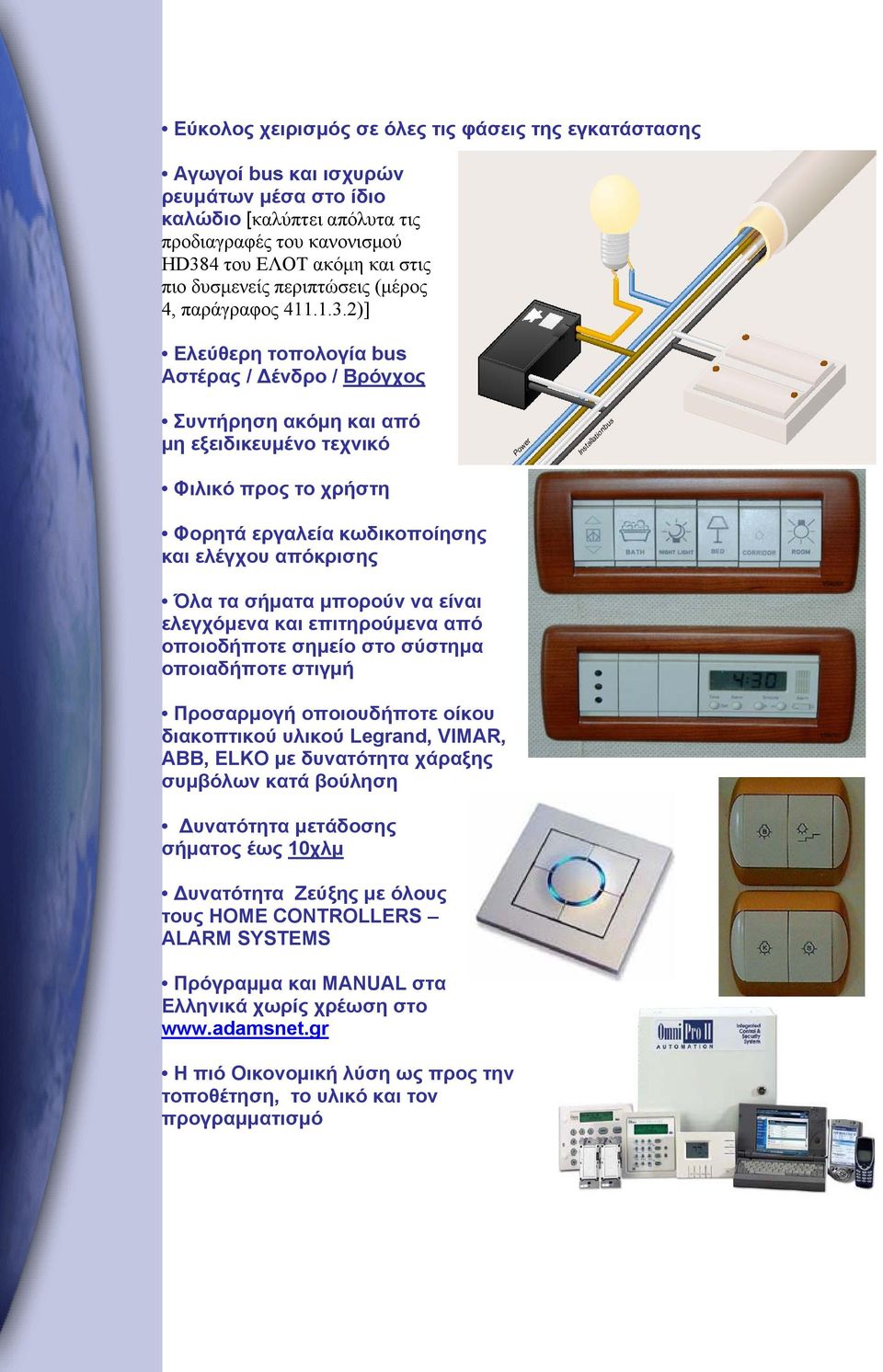

6 Εύκολος χειρισμός σε όλες τις φάσεις της εγκατάστασης Αγωγοί bus και ισχυρών ρευμάτων μέσα στο ίδιο καλώδιο [καλύπτει απόλυτα τις προδιαγραφές του κανονισμού HD384 του ΕΛΟΤ ακόμη και στις πιο δυσμενείς περιπτώσεις (μέρος 4, παράγραφος )] Ελεύθερη τοπολογία bus Αστέρας / Δένδρο / Βρόγχος Συντήρηση ακόμη και από μη εξειδικευμένο τεχνικό Φιλικό προς το χρήστη Φορητά εργαλεία κωδικοποίησης και ελέγχου απόκρισης Όλα τα σήματα μπορούν να είναι ελεγχόμενα και επιτηρούμενα από οποιοδήποτε σημείο στο σύστημα οποιαδήποτε στιγμή Προσαρμογή οποιουδήποτε οίκου διακοπτικού υλικού Legrand, VIMAR, ABB, ELKO με δυνατότητα χάραξης συμβόλων κατά βούληση Δυνατότητα μετάδοσης σήματος έως 10χλμ Δυνατότητα Ζεύξης με όλους τους HOME CONTROLLERS ALARM SYSTEMS Πρόγραμμα και MANUAL στα Ελληνικά χωρίς χρέωση στο Η πιό Οικονομική λύση ως προς την τοποθέτηση, το υλικό και τον προγραμματισμό
