1 Εγκατάσταση και Λειτουργία - Τιµές και Υπηρεσίες

2 Αυτονοµία, άνεση και οικονοµία (έως και 40%) ίκαιη κατανοµή δαπανών θέρµανσης µε ασύρµατη συλλογή των µετρήσεων. Το (Siemens Energy Tool) αποτελεί την απόλυτα ολοκληρωµένη λύση αυτονοµίας κεντρικών θερµάνσεων κτιρίων. Εγκαθίσταται σε παλιά κτίρια που χρησιµοποιούν το παραδοσιακό (δισωλήνιο) σύστηµα κεντρικής θέρµανσης, το οποίο εξ ορισµού στερείται αυτονοµίας. Με την εφαρµογή του επιτυγχάνεται η πλήρης αυτονοµία θέρµανσης σε παλιά κτίρια, οι χρήστες των οποίων αποκτούν πλέον τη δυνατότητα να ελέγχουν τη θέρµανση, όχι µόνο σε επίπεδο διαµερίσµατος, αλλά και σε επίπεδο δωµατίου. Η τελική χρέωση γίνεται µε ακρίβεια βάσει της ζήτησης και, φυσικά, της κατανάλωσης. Ενεργειακή αναβάθµιση έως και κλάση Α σύµφωνα µε τον Κανονισµό Ενεργειακής Απόδοσης Κτηρίων (KENAK).

Εγκαθίσταται σε παλιά κτίρια που χρησιµοποιούν το παραδοσιακό (δισωλήνιο) σύστηµα κεντρικής θέρµανσης, το οποίο εξ ορισµού στερείται αυτονοµίας.

3 Εγκατάσταση και Λειτουργία: Η τοποθέτηση θερµοστατικής κεφαλής (1) πάνω σε νέο διακόπτη (2) απλό ή µε αντιστάθµιση πίεσης (αντικαθιστά τον παλιό διακόπτη της προσαγωγής του σώµατος / πάνω διακόπτης) δίνει δυνατότητα ελέγχου της θέρµανσης ανά δωµάτιο µε επιλογή θερµοκρασίας. Ο χειρισµός της είναι απλός: µε απλή περιστροφή επιλέξτε την επιθυµητή θερµοκρασία χώρου και το θερµαντικό σώµα θα λειτουργεί αυτόµατα για όση ώρα χρειάζεται. Ο µετρητής (κατανεµητής) του σώµατος θα µετρά την κατανάλωσή του. Κλείστε αντίστοιχα τη θερµοστατική κεφαλή, όταν δεν επιθυµείτε θέρµανση, ή όταν λείπετε. Εναλλακτικά αντί θερµοστατικών κεφαλών µπορούν στα σώµατα να τοποθετηθούν ασύρµατοι κινητήρες (3) στους διακόπτες τους, επιτρέποντας έτσι τον έλεγχο από κεντρικό θερµοστάτη (4). Η κατανάλωση ενέργειας από τα θερµαντικά σώµατα καταγράφεται αυτόµατα από ασύρµατους θερµιδοµετρητές (κατανεµητές) (5) που τοποθετούνται επάνω τους µε ειδικό µοχλισµό στήριξης, χωρίς να τρυπάει το σώµα και χωρίς να µπορεί να αφαιρεθεί απ αυτό. Καταγράφει αυτόµατα την κατανάλωση ενέργειας του σώµατος όσο αυτό λειτουργεί και µεταδίδει ασύρµατα σε τακτά ανά 24ωρο χρονικά διαστήµατα, τις µονάδες κατανάλωσης σε απλούς δέκτες (6) ή µε πύλη GSM (µέσω δικτύου κινητής τηλεφωνίας σε οποιαδήποτε απόσταση σε όλη την Ελλάδα) που τοποθετούνται σε κοινόχρηστο χώρο της πολυκατοικίας. Οι µετρήσεις αυτές συλλέγονται εξ αποστάσεως από την εταιρεία µας, προκειµένου να εκδοθούν αναλυτικοί λογαριασµοί θέρµανσης για κάθε θερµαντικό σώµα. Στο λεβητοστάσιο τέλος, ένας ελεγκτής αντιστάθµισης (7) ρυθµίζει τη θερµοκρασία του νερού, που διαρρέει όλη την εγκατάσταση, ανάλογα µε τις επικρατούσες καιρικές συνθήκες, προσφέροντας έτσι την µέγιστη δυνατή εξοικονόµηση ενέργειας. Προτείνεται για προστασία του λέβητα η τοποθέτηση τριόδου αναµεικτικής βάνας µε κινητήρα (8) η οποία ελέγχεται από την συσκευή αντιστάθµισης. Επίσης στο λεβητοστάσιο τοποθετείται µια βαλβίδα διαφορικής πίεσης (9) για προστασία της εγκατάστασης από υδραυλική υπερπίεση.

Ο χειρισµός της είναι απλός: µε απλή περιστροφή επιλέξτε την επιθυµητή θερµοκρασία χώρου και το θερµαντικό σώµα θα λειτουργεί αυτόµατα για όση ώρα χρειάζεται.

5 Υλικά του συστήµατος : για το διαµέρισµα (τοποθετούνται επάνω σε κάθε θερµαντικό σώµα / καλοριφέρ) ΑΣΥΡΜΑΤΟΣ ΘΕΡΜΙ ΟΜΕΤΡΗΤΗΣ (ΚΑΤΑΝΕΜΗΤΗΣ) WHE 561 για την απόλυτη µέτρηση της πραγµατικής κατανάλωσης Ηλεκτρονικές συσκευές που µετρούν και καταγράφουν την κατανάλωση ενέργειας θερµότητας, τοποθετούνται σε όλα τα σώµατα των διαµερισµάτων της πολυκατοικίας. εν χρειάζεται υδραυλική, ή ηλεκτρική εγκατάσταση. Η ανάγνωση των µετρήσεων γίνεται χωρίς επίσκεψη µέσα στο διαµέρισµα, οι µετρήσεις µεταφέρονται ασύρµατα στη µονάδα συλλογής δεδοµένων, η οποία τοποθετείται σε κοινόχρηστο χώρο της πολυκατοικίας. Οι ασύρµατοι θερµιδοµετρητές σωµάτων είναι πιστοποιηµένες µετρητικές συσκευές κατανοµής δαπανών θέρµανσης και δεν παραβιάζονται. Έχουν προδιαγραφές σύµφωνες µε αυτές που επιβάλλονται από την Ευρωπαϊκή Ένωση (DIN,EN,ΕΛΟΤ) και εγγύηση 2 ετών. Προτεινόµενη τιµή για τον τελικό καταναλωτή: Ευρώ 45,-

εν χρειάζεται υδραυλική, ή ηλεκτρική εγκατάσταση.

6 Υλικά του συστήµατος : για το διαµέρισµα (τοποθετούνται επάνω σε κάθε θερµαντικό σώµα / καλοριφέρ) ΘΕΡΜΟΣΤΑΤΙΚΟΣ ΙΑΚΟΠΤΗΣ ΙΣΙΟΣ ή ΓΩΝΙΑΚΟΣ και ΙΣΓΩΝΙΑΚΟΣ ΚΑΙ ΘΕΡΜΟΣΤΑΤΙΚΗ ΚΕΦΑΛΗ RTN51 για τον έλεγχο θέρµανσης του διαµερίσµατος ανά δωµάτιο Ο επάνω διακόπτης του σώµατος αντικαθίσταται µε έναν θερµοστατικό διακόπτη, ο οποίος ρυθµίζει αυτόµατα τη λειτουργία του σώµατος, σύµφωνα µε τη θερµοκρασία που έχει επιλεγεί από τον κάτοικο του διαµερίσµατος. Με το θερµοστατικό διακόπτη µπορούν να επιλέγονται διαφορετικές θερµοκρασίες για κάθε δωµάτιο, π.χ. σαλόνι 20 C, δωµάτια 18 C, λουτρό 22 C, µε αποτέλεσµα την εξοικονόµηση ενέργειας θέρµανσης. Κάθε ένας βαθµός χαµηλότερη θερµοκρασία χώρου, είναι περίπου 6% χαµηλότερη κατανάλωση. Προτεινόµενη τιµή για τον τελικό καταναλωτή: Ευρώ 41,-

θερµοκρασία που έχει επιλεγεί από τον κάτοικο του διαµερίσµατος. Με το θερµοστατικό διακόπτη µπορούν να επιλέγονται διαφορετικές θερµοκρασίες για κάθε δωµάτιο, π.χ. σαλόνι 20 C, δωµάτια 18 C, λουτρό 22 C, µε αποτέλεσµα την εξοικονόµηση ενέργειας θέρµανσης.

7 Υλικά του συστήµατος : για το διαµέρισµα (τοποθετούνται επάνω σε κάθε θερµαντικό σώµα / καλοριφέρ) ΘΕΡΜΟΣΤΑΤΙΚΟΣ ΙΑΚΟΠΤΗΣ ΙΣΙΟΣ ή ΓΩΝΙΑΚΟΣ και ΙΣΓΩΝΙΑΚΟΣ ΚΑΙ ΘΕΡΜΟΣΤΑΤΙΚΗ ΚΕΦΑΛΗ RTN81 σε περίπτωση καλυµµένου σώµατος (π.χ. σώµατα µέσα σε έπιπλα) τοποθετείται θερµοστατική κεφαλή µε αποµακρυσµένο χειριστήριο για να ελέγξουµε τη θερµοκρασία του χώρου από θερµοστάτη µακριά από το σώµα. Προτεινόµενη τιµή για τον τελικό καταναλωτή: Ευρώ 81,-

8 Υλικά του συστήµατος : για την πολυκατοικία (τοποθετούνται στο κλιµακοστάσιο) ΑΣΥΡΜΑΤΗ ΜΟΝΑ Α ( ΕΚΤΗΣ) WTT16/SI για συλλογή και έλεγχο των µετρήσεων Η συλλογή των µετρήσεων γίνεται ασύρµατα από τις µονάδες συλλογής δεδοµένων (δέκτες), οι οποίες τοποθετούνται στο κλιµακοστάσιο της πολυκατοικίας. Οι ασύρµατες µονάδες ελέγχουν τρεις φορές ανά 24ωρο την ορθή λειτουργία και τις µονάδες µέτρησης των θερµιδοµετρητών και αποθηκεύουν στη µνήµη τους τα στοιχεία αυτά διατηρώντας τα για 18 µήνες. Τοποθετείται µία (1) µονάδα ανά 2 ορόφους. Έχουν προδιαγραφές σύµφωνες µε αυτές που επιβάλλονται από την Ευρωπαϊκή Ένωση (DIN,EN,ΕΛΟΤ) και εγγύηση 2 ετών. Προτεινόµενη τιµή για τον τελικό καταναλωτή: Ευρώ 268,- Ασύρµατη µονάδα WTX16.MOD-1/SI (δέκτης) µε δυνατότητα µετάδοσης των µετρήσεων µέσω δικτύου GSM (κινητής τηλεφωνίας) σε οποιαδήποτε απόσταση*. Προτεινόµενη τιµή για τον τελικό καταναλωτή: Ευρώ 980,- (*) Το σύστηµα αυτονοµίας µπορεί να τοποθετηθεί σε όλη την Ελλάδα και να µεταδίδει τις µετρήσεις µέσω ασύρµατου δικτύου κινητής τηλεφωνίας.

Οι ασύρµατες µονάδες ελέγχουν τρεις φορές ανά 24ωρο την ορθή λειτουργία και τις µονάδες µέτρησης των θερµιδοµετρητών και αποθηκεύουν στη µνήµη τους τα στοιχεία αυτά διατηρώντας τα για 18 µήνες.

9 Υλικά του συστήµατος : για την πολυκατοικία (τοποθετούνται στο λεβητοστάσιο) ΕΛΕΓΚΤΗΣ ΘΕΡΜΑΝΣΗΣ (ΑΝΤΙΣΤΑΘΜΙΣΗ) RVP201.1 Για έλεγχο λειτουργίας του λέβητα Σύστηµα αντιστάθµισης Siemens, το οποίο διαµορφώνει αυτόµατα τη λειτουργία του λέβητα και τους βαθµούς που θα ζεσταίνεται το νερό, τοποθετείται στο λέβητα της πολυκατοικίας. Καλύπτεται έτσι η απαίτηση της θέρµανσης που υπάρχει κάθε στιγµή, ανάλογα µε την απώλεια θέρµανσης του ζεστού νερού, (εξαρτάται κυρίως από τον αριθµό των σωµάτων που είναι ανοιχτά και τη θερµοκρασία του περιβάλλοντος). Η εξοικονόµηση ενέργειας που θα γίνει µε την αντιστάθµιση θα είναι τουλάχιστον 40%. Προτεινόµενη τιµή για τον τελικό καταναλωτή: Ευρώ 738,- περιλαµβάνονται το αισθητήριο περιβάλλοντος QAC31/101 και το αισθητήριο επαφής QAD22 ΒΑΛΒΙ Α ΙΑΦΟΡΙΚΗΣ ΠΙΕΣΗΣ για εξισορρόπηση πιέσεων του δικτύου Η βαλβίδα διαφορικής πίεσης χρησιµοποιείται για την εκτόνωση της πίεσης του δικτύου θέρµανσης. ιατηρεί την διαφορική πίεση σε επιθυµητά επίπεδα, όταν οι θερµοστατικοί διακόπτες ανοιγοκλείνουν τα θερµαντικά σώµατα. Για µεγαλύτερη εξοικονόµηση ηλεκτρικής ενέργειας, αντί για βαλβίδα διαφορικής πίεσης µπορούµε να αντικαταστήσουµε τον παλαιό κυκλοφορητή της πολυκατοικίας µε έναν ηλεκτρονικό µεταβλητής παροχής (τύπου Inverter). Το υψηλότερο κόστος εγκατάστασής τους αποσβένεται από τη µείωση της ηλεκτρικής κατανάλωσης. Προτεινόµενη τιµή για τον τελικό καταναλωτή: Ευρώ 369,-

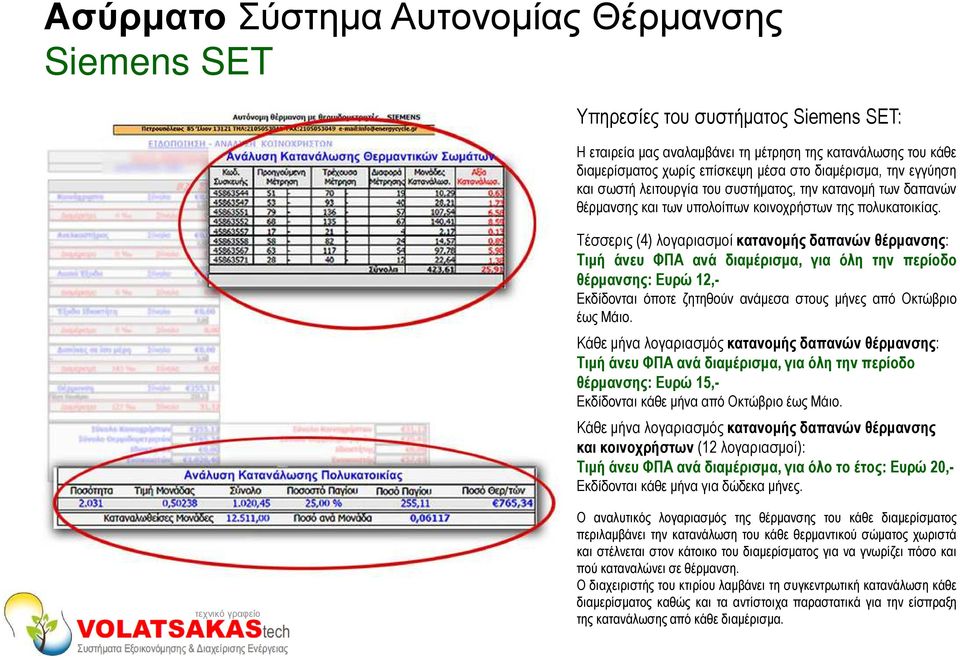

10 Υπηρεσίες του συστήµατος : Η εταιρεία µας αναλαµβάνει τη µέτρηση της κατανάλωσης του κάθε διαµερίσµατος χωρίς επίσκεψη µέσα στο διαµέρισµα, την εγγύηση και σωστή λειτουργία του συστήµατος, την κατανοµή των δαπανών θέρµανσης και των υπολοίπων κοινοχρήστων της πολυκατοικίας. Τέσσερις (4) λογαριασµοί κατανοµής δαπανών θέρµανσης: Τιµή άνευ ΦΠΑ ανά διαµέρισµα, για όλη την περίοδο θέρµανσης: Ευρώ 12,- Εκδίδονται όποτε ζητηθούν ανάµεσα στους µήνες από Οκτώβριο έως Μάιο. Κάθε µήνα λογαριασµός κατανοµής δαπανών θέρµανσης: Τιµή άνευ ΦΠΑ ανά διαµέρισµα, για όλη την περίοδο θέρµανσης: Ευρώ 15,- Εκδίδονται κάθε µήνα από Οκτώβριο έως Μάιο. Κάθε µήνα λογαριασµός κατανοµής δαπανών θέρµανσης και κοινοχρήστων (12 λογαριασµοί): Τιµή άνευ ΦΠΑ ανά διαµέρισµα, για όλο το έτος: Ευρώ 20,- Εκδίδονται κάθε µήνα για δώδεκα µήνες. Ο αναλυτικός λογαριασµός της θέρµανσης του κάθε διαµερίσµατος περιλαµβάνει την κατανάλωση του κάθε θερµαντικού σώµατος χωριστά και στέλνεται στον κάτοικο του διαµερίσµατος για να γνωρίζει πόσο και πού καταναλώνει σε θέρµανση. Ο διαχειριστής του κτιρίου λαµβάνει τη συγκεντρωτική κατανάλωση κάθε διαµερίσµατος καθώς και τα αντίστοιχα παραστατικά για την είσπραξη της κατανάλωσης από κάθε διαµέρισµα.

Τέσσερις (4) λογαριασµοί κατανοµής δαπανών θέρµανσης: Τιµή άνευ ΦΠΑ ανά διαµέρισµα, για όλη την περίοδο θέρµανσης: Ευρώ 12,- Εκδίδονται όποτε ζητηθούν ανάµεσα στους µήνες από Οκτώβριο έως Μάιο.

11 Το σύστηµα είναι απόλυτα ασφαλές από άποψη ηλεκτροµαγνητικής ακτινοβολίας: Οι µετρητές εκπέµπουν στη συχνότητα των 868MHz και µε ισχύ µόλις 10mWatt. Πρόκειται για την αδειοδοτηµένη συχνότητα και ισχύ από την Ευρωπαϊκή Ένωση. Είναι η συχνότητα που χρησιµοποιούν οι συναγερµοί των αυτοκινήτων, τα τηλεχειριστήρια από γκαραζόπορτες κ.ά. Οι µετρητές εκπέµπουν µόλις τέσσερις φορές τη µέρα για χρονικό διάστηµα µερικών χιλιοστών του δευτερολέπτου. Αν σκεφθεί κανείς ότι ένα κινητό τηλέφωνο εκπέµπει σε ισχύ περίπου 1Watt, δηλαδή 1.000mWatt, αντιλαµβανόµαστε ότι µιλώντας 1 δευτερόλεπτο ηµερησίως στο κινητό µας απορροφάµε ακτινοβολία φορές υψηλότερη από αυτή των µετρητών. Εποµένως, η χρήση της ασύρµατης τεχνολογίας του συστήµατος είναι εντελώς ακίνδυνη.

Οι µετρητές εκπέµπουν µόλις τέσσερις φορές τη µέρα για χρονικό διάστηµα µερικών χιλιοστών του δευτερολέπτου.
