1 PARVA Condensing Σημειώσεις χρήσης και τεχνικές εγκατάστασης

2 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Συγχαρητήρια για την επιλογή. Ο λέβητάς σας είναι με διαμόρφωση ρύθμισης και ηλεκτρονική έναυση. υψηλής απόδοσης στεγανού θαλάμου Ο λέβητας συμπύκνωσης, σε αντίθεση με τους παραδοσιακούς λέβητες, επιτρέπει την ανάκτηση της ενέργειας συμπυκνώνοντας τον ατμό του νερού που περιέχουν τα απαέρια. Δηλαδή, αναλόγως της θερμοκρασίας που παράγει η συσκευή, καταναλώνει λιγότερο αέριο και επίσης, τα απαέρια περιέχουν λιγότερες βλαβερές ουσίες για το περιβάλλον. Τα υλικά που το αποτελούν και τα συστήματα ρύθμισης που διαθέτει, προσφέρουν ασφάλεια, μεγάλη άνεση και εξοικονόμηση ενέργειας, κάτι που θα σα κάνει να εκτιμήσετε στο μέγιστο τα πλεονεκτήματα της αυτόνομης θέρμανσης. ΚΙΝΔΥΝΟΣ: Οι υποδείξεις που ορίζει το σύμβολο αυτό θα πρέπει να τηρούνται ώστε να αποφεύγονται τραυματισμοί μηχανικού ή γενικού χαρακτήρα (π.χ τραυματισμοί ή συνθλίψεις). ΚΙΝΔΥΝΟΣ: Οι υποδείξεις που ορίζει το σύμβολο αυτό θα πρέπει να τηρούνται ώστε να αποφεύγονται τραυματισμοί ηλεκτρικού χαρακτήρα (ηλεκτροπληξίας). ΚΙΝΔΥΝΟΣ: Οι υποδείξεις που ορίζει το σύμβολο αυτό θα πρέπει να τηρούνται ώστε να αποφεύγεται ο κίνδυνος πυρκαγιάς ή έκρηξης. ΚΙΝΔΥΝΟΣ: Οι υποδείξεις που ορίζει το σύμβολο αυτό θα πρέπει να τηρούνται ώστε να αποφεύγονται τραυματισμοί θερμικού χαρακτήρα (εγκαύματα). ΠΡΟΣΟΧΗ: Οι υποδείξεις που ορίζει το σύμβολο αυτό θα πρέπει να τηρούνται ώστε να αποφεύγονται δυσλειτουργίες και/ή υλικές ζημιές στη συσκευή και σε άλλα αντικείμενα. ΠΡΟΣΟΧΗ: Οι υποδείξεις που ορίζει το σύμβολο αυτό αποτελούν σημαντικές πληροφορίες που θα πρέπει να διαβάσετε προσεκτικά

3 ΣΗΜΑΝΤΙΚΟ Το εγχειρίδιο θα πρέπει να διαβαστεί προσεκτικά. Με τον τρόπο αυτό θα μπορέσετε να χρησιμοποιήσετε το λέβητα με σωστό και ασφαλή τρόπο. Θα πρέπει να το φυλάξετε με προσοχή για περαιτέρω παραπομπή που τυχόν θα χρειαστεί στο μέλλον. Σε περίπτωση που το μηχάνημα παραδοθεί σε άλλον ιδιοκτήτη θα πρέπει να συνοδεύεται από το παρόν εγχειρίδιο. Η πρώτη έναυση θα πρέπει να γίνει από ένα από τα Εξουσιοδοτημένα Κέντρα Τεχνικής Υποστήριξης, ο κατάλογος των οποίων επισυνάπτεται στο παρόν εγχειρίδιο και δίνει ισχύ στην εγγύηση από την ημερομηνία κατά την οποία εκτελείται. Ο κατασκευαστής αποποιείται κάθε ευθύνη για μεταφράσεις του παρόντος εγχειριδίου από τις οποίες ενδέχεται να προκύψουν εσφαλμένες μεταφράσεις. Δεν μπορεί να θεωρηθεί υπεύθυνος για μη τήρηση των οδηγιών που περιέχει το παρόν εγχειρίδιο ή για τυχόν ελιγμούς που δεν περιγράφονται ειδικώς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ Σ Η εγκατάσταση θα πρέπει να εκτελεστεί από ειδικευμένο προσωπικό έτσι ώστε υπό την ευθύνη του, να τηρηθούν οι νόμοι και οι εθνικοί και τοπικοί κανονισμοί που ισχύουν. Ο λέβητας επιτρέπει την θέρμανσης του νερού σε θερμοκρασία χαμηλότερη της θερμοκρασίας βρασμού και θα πρέπει να συνδεθεί με εγκατάσταση θέρμανσης και/ή ένα δίκτυο διανομής νερού χρήσης, αναλόγως των επιδόσεων του και της ισχύος του. Ο λέβητας θα πρέπει να τροφοδοτείται με μεθάνιο G20) ή βουτάνιο (30) ή προπάνιο (G31). Η εκτόνωση της συμπύκνωσης θα πρέπει να συνδέεται με τον αγωγό εκκένωσης της οικίας και θα πρέπει να μπορεί να επιθεωρηθεί (UNI και συναφείς οδηγίες). Ο λέβητας θα πρέπει να χρησιμοποιείται ρητά μόνο για το σκοπό για τον οποίο έχει κατασκευαστεί. Επίσης, Δεν θα πρέπει να εκτίθεται σε ατμοσφαιρικούς παράγοντες. δεν θα πρέπει να έρχεται σε επαφή με παιδιά ή με άτομα που δεν έχουν εμπειρία. θα πρέπει να αποφεύγεται η λανθασμένη χρήση του λέβητα. θα πρέπει να αποφεύγονται οι μανούβρες επί των σφραγισμένων διατάξεων. θα πρέπει να αποφεύγεται η επαφή με τα ζεστά μέρη του μηχανήματος εφόσον αυτό λειτουργεί. ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΧΡΗΣΗΣ Απαγορεύεται διότι επικίνδυνο να παρεμποδίζεται ακόμη και κατά ένα μέρος την ή τις παροχές αερισμού του χώρου στον οποίο έχει εγκατασταθεί ο λέβητας (UNI και συναφείς οδηγίες). Οι επιδιορθώσεις θα πρέπει να γίνονται αποκλειστικά από τα Εξουσιοδοτημένα Κέντρα Τεχνικής Υποστήριξης χρησιμοποιώντας αυθεντικά ανταλλακτικά. Για το λόγο αυτό θα πρέπει να περιοριστείτε στην απενεργοποίηση του λέβητα (δείτε οδηγίες). Αν αντιληφθείτε μυρωδιά αερίου: μην ενεργοποιείτε ηλεκτρικούς διακόπτες, το τηλέφωνο ή οποιοδήποτε άλλο αντικείμενο που μπορεί να προκαλέσει σπίθες

4 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ανοίξτε αμέσως τις πόρτες και τα παράθυρα για να δημιουργηθεί ρεύμα αέρα που θα καθαρίσει κλείστε τις βαλβίδες αερίου ζητήστε τη βοήθεια επαγγελματιών με ανάλογη κατάρτιση. Πριν εκκινήσετε το λέβητα, συνιστούμε να ζητήσετε τον έλεγχό του από καταρτισμένο προσωπικό, για να βεβαιωθείτε ότι η τροφοδοσία του αερίου: είναι απόλυτα στεγανή είναι ανάλογη με τη αναγκαία χωρητικότητα του λέβητα. ότι διαθέτει όλες τις διατάξεις ασφαλείας και ελέγχου που προβλέπουν οι εν ισχύ κανονισμοί έχει συνδεθεί, από τον τεχνικό, στον αγωγό της βαλβίδας ασφαλείας σε ένα χωνί απαερίων. Ο κατασκευαστής δεν ευθύνεται για τις βλάβες που έχουν δημιουργηθεί κατά το άνοιγμα της βαλβίδας ασφαλείας και την πιθανή διαρροή νερού, εφόσον δεν έχει συνδεθεί σωστά με ένα δίκτυο εκκένωσης. βεβαιωθείτε ότι ο τεχνικός, έχει συνδέσει τον αγωγό εκφόρτωσης της συμπύκνωσης σε μια κατάλληλη χοάνη εκκένωσης (UNI και συναφείς κανονισμοί) που θα πρέπει να έχει πραγματοποιηθεί με τρόπο που να αποφεύγεται το πάγωμα του συμπυκνώματος και να εξασφαλίζεται το σωστό άδειασμα. Μην ακουμπάτε το μηχάνημα με μέρη του σώματος βρεγμένα ή υγρά, μη το ακουμπάτε ούτε με γυμνά πόδια. Σε περίπτωση εργασιών ή συντηρήσεων των κτηρίων που βρίσκονται κοντά στους αγωγούς ή στις διατάξεις απαγωγής καυσαερίων και τα εξαρτήματά τους, σβήστε το μηχάνημα και όταν ολοκληρωθούν οι εργασίες, ζητήστε τον έλεγχο των αγωγών και των διατάξεων από ειδικευμένο προσωπικό. Συντομογραφίες που χρησιμοποιούνται στο εγχειρίδιο: Κ.Θ. = Κενρική Θέρμανση Ζ.ν.ο.χ. = Ζεστό νερό οικιακής χρήσης Κ.ν.ο.χ. = Κρύο νερό οικιακής χρήσης Χώρα προορισμού BG - GR - RO - SI PL RU - UA Κατηγορία μονάδας II2H3B/P II2ELs3B/P Πίεση αερίου δείτε τμήμα "Πίεση αερίου" στη σελ. 23 Το μηχάνημα αυτό συμμορφώνεται και με τις ακόλουθες Ευρωπαϊκές Οδηγίες: Οδηγία Αερίου 90/396/CEE Οδηγία Αποδόσεων 92/42/CEE Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 89/336/CEE Οδηγία Χαμηλής Τάσης 73/23/CEE - 4 -

5 ΠΕΡΙΕΧΟΜΕΝΑ 1 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ Γενική όψη Βαλβίδα διακοπής Πίνακας χειρισμού Γενικά χαρακτηριστικά LCD ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Προειδοποιήσεις Έναυση Θερμοκρασία του κυκλώματος θέρμανσης Θερμοκρασία νερού χρήσης Σβήσιμο ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ Γέμισμα του κυκλώματος θέρμανσης Θέρμανση Αντιψυκτική προστασία Τακτική συντήρηση Εξωτερικός καθαρισμός Προβλήματα λειτουργίας Απομακρυσμένος κωδικός βλάβης Ανιχνευτής καπνών και θερμική αντίσταση ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Γενική όψη Αρχικό σχήμα Ηλεκτρική εγκατάσταση Υδραυλικά χαρακτηριστικά Δοχείο διαστολής Πίεση αερίου Τεχνικά στοιχεία M110B.24SM/ Τεχνικά στοιχεία M110B.32SM/ Προειδοποιήσεις Μέτρα προστασίας για την εγκατάσταση Τοποθέτηση του στηρίγματος του λέβητα Διαστάσεις Ρακόρ Συναρμολόγηση του λέβητα Εγκατάσταση του αγωγού εκτόνωσης απαερίων Διαστάσεις και μήκη εκκένωσης αερίων Τοποθέτηση των τερματικών τραβήγματος Ηλεκτρική σύνδεση Σύνδεση διαφορετικού θερμοστάτη ή βαλβίδων περιοχής Εγκατάσταση του εξωτερικού ανιχνευτή θερμοκρασίας Ηλεκτρική σύνδεση μεταξύ λέβητα και εξωτερικού αισθητήρα Ηλεκτρική σύνδεση απομακρυσμένης διάταξης Ενεργοποίηση λειτουργίας με εξωτερικό αισθητήρα από τηλεχειριστήριο Ρύθμιση του συντελεστή Κ του εξωτερικού αισθητήρα Ρύθμιση λειτουργίας τρόπου αντλίας Ρύθμιση της μετακυκλοφορίας της αντλίας Επιλογή συχνότητας εκ νέου έναυσης Παραδείγματα υδραυλικών εγκαταστάσεων με υδραυλικό διαχωριστή ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ Προειδοποιήσεις Αλληλουχία εργασιών ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ Προειδοποιήσεις Λειτουργία και ρύθμιση αερίου ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ Προειδοποιήσεις Λειτουργία και ρύθμιση αερίου ΣΥΝΤΗΡΗΣΗ Προειδοποιήσεις Αποσυναρμολόγηση πλαισίων Άδειασμα του κυκλώματος νερού χρήσης Άδειασμα του κυκλώματος θέρμανσης Καθαρισμός του πρωτεύοντος εναλλάκτη συμπυκνωμάτων και του καυστήρα Έλεγχος της συμπίεσης του δοχείου διαστολής θέρμανσης Καθαρισμός του εναλλάκτη νερού χρήσης Έλεγχος του ου αγωγού εκτόνωσης απαερίων Έλεγχος της απόδοσης του λέβητα Έλεγχος του σιφονιού συμπύκνωσης Ρύθμιση της λειτουργίας του καθαρισμού καπνοδόχου Μοντέλα Parva Condensing 24S Parva Condensing 32S Σφραγίδα πιστοποίησης λέβητα M110B.24SM/.. M110B.32SM/.. Ο κατασκευαστής, στη συνεχή προσπάθειά τους για τη βελτίωση των προϊόντων, διατηρεί το δικαίωμα τροποποιήσεων των στοιχείων της παρούσας τεκμηρίωσης ανά πάσα στιγμή και χωρίς προειδοποίηση. Η παρούσα τεκμηρίωση αποτελεί υλικό πληροφόρησης και όχι σύμβαση με τρίτα πρόσωπα

6 ΠΕΡΙΓΡΑΦΉ ΤΟΥ ΛΈΒΗΤΑ 1 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ 1.2 Βαλβίδα διακοπής 1.1 Γενική όψη Το μοντέλο και ο αριθμό μητρώου του λέβητα έχουν τυπωθεί στο πιστοποιητικό εγγύησης. 2 8 ΧΡΗΣΗ εικ Ετικέτα τροφοδοσίας αερίου 3 Σωλήνας θέρμανσης 4 Σωλήνας εξόδου νερού χρήσης 5 Βαλβίδα αερίου 6 Βαλβίδα εισόδου νερού χρήσης 7 Σωλήνας επιστροφής θέρμανσης 8 Βαλβίδα πλήρωσης του κυκλώματος θέρμανσης 7 εικ Πίνακας χειρισμού Πίνακας χειρισμού 9 Λαβή ρύθμισης θερμοκρασίας υδραυλικών/ρύθμιση λέβητα 10 Επιλογέας λειτουργίας/λαβή ρύθμισης θερμοκρασίας θέρμανσης 11 Κουμπί αποκατάστασης λέβητα/ είσοδος προγραμματισμού 12 LCD 13 Μανόμετρο bar εικ

7 ΠΕΡΙΓΡΑΦΉ ΤΟΥ ΛΈΒΗΤΑ 1.4 Γενικά χαρακτηριστικά LCD Για τα τεχνικά χαρακτηριστικά του λέβητα ανατρέξτε στο τμήμα "ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ" στη σελ. 18. E10 + E11 + Εμπλοκή λόγω παρέμβασης ανιχνευτή απαερίων Παρασιτική φλόγα εικ. 1.4 ΛΕΖΆΝΤΑ Το σύμβολο υποδεικνύει ότι ο λέβητας μπορεί να ενεργοποιηθεί απευθείας από το χρήστη πατώντας το κουμπί επαναφοράς. Το σύμβολο υποδεικνύει ότι η βλάβη απαιτεί την επέμβαση ειδικευμένης τεχνικής υποστήριξης Όλα τα σύμβολα που απεικονίζονται με τις γραμμές που το περιβάλλουν, υποδεικνύουν ότι το σύμβολο αναβοσβήνει ΕΠΙΣΗΜΑΝΣΕΙΣ ΠΟΥ ΔΙΔΟΝΤΑΙ ΑΠΟ ΤΗΝ ΟΘΟΝΗ LCD LCD E01 + E02 + E03 + ΛΕΙΤΟΥΡΓΙΑ Εμπλοκή ασφαλείας λόγω μη έναυσης Εμπλοκή λόγω παρέμβασης θερμοστάτη ασφαλείας Γενική εμπλοκή E04 + Έλλειψη κυκλοφορίας αντλίας ή ανεπαρκής πίεση εγκατάστασης E05 + E06 + E07 + E08 + E09 + L01 Προβλήματος ελέγχου: ανεμιστήρας Βλάβη ανιχνευτή NTC θέρμανσης Βλάβη ανιχνευτή NTC νερό χρήσης Βλάβη ανιχνευτή NTC εξωτερικού Βλάβη ανιχνευτή NTC αερίων (διακοπή) Περιορισμός πρωτογενούς NTC στο νερό χρήσης Το σύμβολο που αναβοσβήνει υποδεικνύει την επικοινωνία μεταξύ LCD και κάρτας. Ο λέβητας το χειμώνα (θέρμανση + νερό χρήσης) Ο λέβητας το καλοκαίρι (νερό χρήσης) Ο λέβητας σε αναμονή το χειμώνα Τρόπος νερού χρήσης + θέρμανση (το σύμβολο αναβοσβήνει) Ο λέβητας σε αναμονή το καλοκαίρι Τρόπος νερού χρήσης (το σύμβολο αναβοσβήνει) ΧΡΗΣΗ - 7 -

8 ΠΕΡΙΓΡΑΦΉ ΤΟΥ ΛΈΒΗΤΑ ΧΡΗΣΗ OFF Ο λέβητας τροφοδοτείται και ο διακόπτης βρίσκεται σε θέση OFF (το σύμβολο αναβοσβήνει) Το χειριστήριο έχει συνδεθεί Ο εξωτερικός αισθητήρας ελέγχου θερμοκρασίας είναι συνδεδεμένος Λέβητας σε αναζήτηση ισχύος για θέρμανση (το σύμβολο αναβοσβήνει) Λέβητας σε αναζήτηση ισχύος για θέρμανση με εξωτερικό αισθητήρα (το σύμβολο αναβοσβήνει) bar Κυμαινόμενο σε bar (αν υπάρχει αισθητήρας πίεση) Ρύθμιση νερού χρήσης (εμφανίζεται x 10 sec) (απενεργοποιούνται όλα τα υπόλοιπα σύμβολα) (το σύμβολο αναβοσβήνει) Ρύθμιση θέρμανσης (εμφανίζεται x 10 sec) (απενεργοποιούνται όλα τα υπόλοιπα σύμβολα) (το σύμβολο αναβοσβήνει) Ρύθμιση προεπιλεγμένων παραμέτρων Η επαναρύθμιση γίνεται μόνο ρυθμίζοντας τη σωστή τιμή και εμφανίζεται από την έναυση όλων των συμβόλων Έλεγχος θερμοκρασίας θέρμανσης με αισθητήρα ανόδου (άνω αισθητήρας) Λέβητας σε λειτουργία νερού χρήσης (το σύμβολο αναβοσβήνει) Ενεργοποιημένη προθέρμανση Προθέρμανση σε εξέλιξη (το σύμβολο αναβοσβήνει) Καπνοδόχος Η ενεργοποίηση της καπνοδόχου γίνεται ρυθμίζοντας τη σωστή τιμή και εμφανίζεται από την έναυση με το χέρι και το εναλλάξ αναβόσβημα μεταξύ θερμοκρασίας και συμβόλου επικοινωνίας κα σώματος Λέβητας σε κατάσταση αντιψυκτικού (το σύμβολο αναβοσβήνει + η θερμοκρασία αναβοσβήνει) Έναυση καυστήρα (εκκένωση) ΠΑΡΟΥΣΙΑ ΦΛΟΓΑΣ (Ο καυστήρας είναι αναμμένος) Αντλία σε λειτουργία C Κυμαινόμενη θερμοκρασία σε C - 8 -

9 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 2 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 2.1 Προειδοποιήσεις Βεβαιωθείτε ότι το κύκλωμα θέρμανσης έχει γεμίσει κανονικά με νερό παρότι ο λέβητας θα πρέπει να χρησιμεύει μόνο για την παραγωγή ζεστού νερού χρήσης. Διαφορετικά, μεριμνήστε για τη σωστή πλήρωση δείτε τμήμα "Γέμισμα του κυκλώματος θέρμανσης" στη σελ. 14. Όλοι οι λέβητες διαθέτουν ένα σύστημα «κατά της ψύξης» που επεμβαίνει σε περίπτωση που η θερμοκρασία κατέβει κάτω των 5 C. Για το λόγο αυτό μην απενεργοποιείτε το λέβητα. Σε περίπτωση που ο λέβητας δεν χρησιμοποιηθεί σε κρύες περιόδους, με αποτέλεσμα να παγώσει, προχωρήστε σε αυτά που υποδεικνύει η τμήμα "Αντιψυκτική προστασία" στη σελ. 14. εικ. 2.2 Λειτουργία θέρμανσης/νερού χρήσης Στρέψτε το διακόπτη 10 όπως στην εικ ΧΡΗΣΗ 2.2 Έναυση Ο βαλβίδες του λέβητα θα πρέπει να είναι ανοιχτές εικ εικ Η οθόνη LCD θα εμφανίσει τη διαδοχή της εικ. 2.4 Θέση Ανοικτή εικ. 2.1 Τροφοδοτήστε με ρεύμα το λέβητα από το διπολικό διακόπτη της εγκατάστασης. Η οθόνη LCD θα εμφανίσει τη διαδοχή εικ εικ

10 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Λειτουργία μόνο παραγωγής ζεστού νερού Στρέψτε το διακόπτη 10 όπως στην εικ Ελάχιστο εικ εικ. 2.7 Μέγιστο ΧΡΗΣΗ Η οθόνη LCD θα εμφανίσει τη διαδοχή της εικ. 2.6 Επισήμανση που δίδεται από την οθόνη LCD: με ρύθμιση της ελάχιστης θερμοκρασίας ανόδου θέρμανσης εικ. 2.8 εικ Θερμοκρασία του κυκλώματος θέρμανσης Η θερμοκρασία του ζεστού νερού ανόδου θέρμανσης ρυθμίζεται περιστρέφοντας τη λαβή που δείχνει η εικ. 2.7 σε ελάχιστο περίπου των 25 C στο μέγιστο περίπου των 85 C. εικ. 2.8 με ρύθμιση της μέγιστης θερμοκρασίας ανόδου θέρμανσης εικ

11 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ εικ. 2.9 εικ Ρύθμιση θερμοκρασίας θέρμανσης βάσει την εξωτερικής θερμοκρασίας (χωρίς εξωτερικό αισθητήρα) Τοποθετήστε τη λαβή όπως ακολουθεί: Από 5 έως 15 C Μεταξύ -5 και +5 C Ρύθμιση της θερμοκρασίας θέρμανσης με εγκατεστημένο εξωτερικό αισθητήρα Όταν εγκαθίσταται ο εξωτερικός αισθητήρας (προαιρετικά), ο λέβητάς σας ρυθμίζει αυτόματα τη θερμοκρασία του νερού ανόδου της εγκατάστασης θέρμανσης σε σχέση με την εξωτερική θερμοκρασία. Στην οθόνη LCD ( εικ ) ανάβει το σύμβολο. ΧΡΗΣΗ εικ Κάτω των -5 C Ο ειδικευμένος τεχνικός εγκατάστασης θα μπορέσει να σας συστήσει τις καλύτερες δυνατές ρυθμίσεις για την εγκατάστασή σας. Η επαλήθευση για την επίτευξη της θερμοκρασίας που έχει ρυθμιστεί εμφανίζεται στο LCD. Αίτηση ισχύος θέρμανσης. Όταν ο λέβητας ζητά ισχύ σε θέρμανση μπορεί να εμφανίσει τη διαδοχή από την οθόνη LCD σε εικ εικ Σε αυτή την περίπτωση θα πρέπει να ρυθμιστεί από έναν ειδικευμένο τεχνικό ( δείτε "Ρύθμιση του συντελεστή Κ του εξωτερικού αισθητήρα" στη σελ. 41 ) και η λαβή ρύθμισης θερμοκρασίας θα πρέπει να τοποθετηθεί στο εικ εικ

12 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Πάντως, αν η θερμοκρασία του περιβάλλοντος δε θα είναι άνετη μπορείτε να την αυξήσετε ή να τη μειώσετε στην εγκατάσταση θέρμανσης κατά ± 15 C από τη λαβή σε εικ ( δείτε "Ρύθμιση του συντελεστή Κ του εξωτερικού αισθητήρα" στη σελ. 41 ). ΧΡΗΣΗ 2.4 Θερμοκρασία νερού χρήσης Η θερμοκρασία του νερού χρήσης εξόδου που περιέχει ο λέβητας μπορεί να ρυθμιστεί σε ελάχιστη θερμοκρασία περίπου 35 C, σε μέγιστη 55 C, στρέφοντας το αντίστοιχο κουμπί εικ εικ με ρύθμιση θερμοκρασίας νερού χρήσης στο μέγιστο εικ ελάχιστος μέγιστος εικ Επισήμανση που δίδεται από την οθόνη LCD: με ρύθμιση θερμοκρασίας νερού χρήσης στο ελάχιστο εικ εικ Ρύθμιση Ρυθμίστε τη θερμοκρασίας του νερού χρήσης σε τιμή κατάλληλη για τις ανάγκες σας. Μειώστε την ανάγκη μίξης του ζεστού με το κρύο νερό. Με αυτόν τον τρόπο, θα εκτιμήσετε τα χαρακτηριστικά της αυτόματης ρύθμισης. Αν η σκληρότητα του νερού είναι ιδιαίτερα υψηλή, σας συνιστούμε να ρυθμίσετε το λέβητα σε θερμοκρασίες χαμηλότερες των 50 C εικ

13 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ εικ Σε αυτές τις περιπτώσεις σας συνιστούμε να εγκαταστήσετε αποσκληρυντή στην εγκατάσταση. Αν η μέγιστη ροή ζεστού νερού χρήσης είναι πολύ ανεβασμένη ώστε να μην επιτρέπει την επίτευξη της θερμοκρασίας, ζητείστε την εγκατάσταση ενός κατάλληλου περιοριστή ροής από έναν Τεχνικό την Εξουσιοδοτημένης Τεχνικής Υποστήριξης. εικ Επισήμανση που δίδεται από την οθόνη LCD εικ ΧΡΗΣΗ Ζήτηση ζεστού νερού χρήσης Όταν ο λέβητας ζητά ισχύ σε θέρμανση ζεστού νερού χρήσης, μπορεί να εμφανιστεί ακολουθώντας τη διαδοχή από την οθόνη σε εικ εικ Σε περίπτωση που προβλέπεται μεγάλη περίοδος αχρησίας του λέβητα: Αποσυνδέστε το λέβητα από το δίκτυο ηλεκτρικής τροφοδοσίας Κλείστε τις βαλβίδες του λέβητα εικ ; εικ Σβήσιμο Στρέψτε το διακόπτη 10 όπως φαίνεται στην εικ εικ Κλειστή θέση Μεριμνήστε, αν χρειάζεται, για το άδειασμα των υδραυλικών κυκλωμάτων δείτε τμήμα "Άδειασμα του κυκλώματος νερού χρήσης" στη σελ. 63 και τμήμα "Άδειασμα του κυκλώματος θέρμανσης" στη σελ

14 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ ΧΡΗΣΗ 3 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ 3.1 Γέμισμα του κυκλώματος θέρμανσης Βάνα πλήρωσης Κλειστό Ανοιχτό 3.2 Θέρμανση Για την καλή και οικονομική χρήση εγκαταστήστε έναν θερμοστάτη περιβάλλοντος. Μην κλείνετε ποτέ το σώμα στο χώρο στον οποίο έχει εγκατασταθεί ο θερμοστάτης περιβάλλοντος. Αν ένα σώμα (ή ένας θερμοπομπός) δεν θερμαίνει, βεβαιωθείτε για την παρουσία αέρα στην εγκατάσταση και ότι η βαλβίδα είναι ανοιχτή. Αν η θερμοκρασία είναι πολύ υψηλή, μην πειράζετε τις βαλβίδες των σωμάτων, αλλά μειώστε τη ρύθμιση της θερμοκρασίας θέρμανσης μέσω του θερμοστάτη ή με τη βαλβίδα ρύθμισης θέρμανσης στο εικ Έλεγχος σιφονιού και σωλήνα εκτόνωσης συμπύκνωσης εικ Βαλβίδα ασφαλείας Ανοίξτε τη βαλβίδα πλήρωσης στην εικ. 3.1 που βρίσκεται κάτω από το λέβητα και ταυτόχρονα ελέγξετε την πίεση του κυκλώματος θέρμανσης στο μανόμετρο εικ εικ. 3.2 Πίεση = 1 bar Η πίεση θα μπορεί συμπεριλαμβάνεται τιμών 1 bar, 1,5 bar. Όταν εκτελεστεί η εργασία, κλείστε τη βαλβίδα πλήρωσης και εξαερώστε τυχόν αέρα που θα έχουν τα σώματα. εικ Αντιψυκτική προστασία Το αντιψυκτικό σύστημα και τυχόν πρόσθετες προστασίες, προστατεύουν το λέβητα από τυχόν ζημιές που θα οφείλονται σε πάγο. Το σύστημα αυτό εξασφαλίζει την προστασία της εσωτερική υδραυλικής εγκατάστασης. Σε περίπτωση που η εξωτερική θερμοκρασία μπορεί να φτάσει σε τιμές χαμηλότερες των 0 C συνιστούμε να αφήνετε ενεργό όλο το σύστημα ρυθμίζοντας το θερμοστάτη περιβάλλοντος σε χαμηλή θερμοκρασία Η ενεργοποίηση της αντιψυκτικής ρύθμισης εμφανίζεται στην οθόνη LCD ως εικ. 3.4.

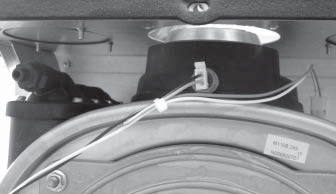

15 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ LCD " στη σελ. 7 ) ο λέβητας θα έχει μπλοκάρει. εικ. 3.4 Σε περίπτωση απενεργοποίησης του λέβητα, ζητείστε από έναν ειδικευμένο τεχνικό να αδειάσει το λέβητα (κύκλωμα θέρμανσης και νερού χρήσης) και να αδειάσει την εγκατάσταση θέρμανσης καθώς και την εγκατάσταση ζεστού νερού χρήσης. Για την επαναφορά της λειτουργίας του, πατήστε το κουμπί αποκατάστασης 11 εικ. 3.5 στον πίνακα ελέγχου του λέβητα. εικ Τακτική συντήρηση Για την αποτελεσματική και κανονική λειτουργία του λέβητα, ο χρήστης θα πρέπει να φροντίσει μια φορά το χρόνο για τη συντήρηση και τον καθαρισμό που θα πρέπει να γίνουν από έναν τεχνικό από το Εξουσιοδοτημένο Κέντρο Τεχνικής υποστήριξης. Κατά τη διάρκεια του ελέγχου, θα ελεγχθούν και να καθαριστούν το πιο σημαντικά εξαρτήματα του λέβητα. Αυτός ο έλεγχος θα πρέπει να γίνει στο πλαίσιο της συντήρησης. 3.5 Εξωτερικός καθαρισμός Πριν από οποιαδήποτε εργασία καθαρισμού, αποσυνδέστε το λέβητα από το δίκτυο ηλεκτρικής τροφοδοσίας. Για τον καθαρισμό χρησιμοποιήστε ένα πανί βρεγμένο με νερό και σαπούνι. Μη χρησιμοποιείτε: Διαλύτες, εύφλεκτα υλικά, διαβρωτικά υλικά. Επισήμανση που δίδεται από την οθόνη LCD εικ εικ. 3.6 Η συχνή εμπλοκή της ασφάλειας θα πρέπει να επισημανθεί σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Εξυπηρέτησης. Άλλα πιθανά προβλήματα που επισημαίνει η οθόνη LCD Αν η οθόνη LCD εμφανίζει έναν κωδικό που αρχίζει με το γράμμα E και το σύμβολο ο λέβητας θα έχει κάποιο πρόβλημα για το οποίο δεν θα είναι δυνατή η επαναφορά του. Επισήμανση που δίδεται από την οθόνη LCD εικ ΧΡΗΣΗ 3.6 Προβλήματα λειτουργίας Αν ο λέβητας δε λειτουργεί και στην οθόνη LCD εμφανιστεί ένας κωδικός που αρχίζει με το γράμμα E και το σύμβολο ( δείτε "Γενικά χαρακτηριστικά εικ

16 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ Μια ακόμη πιθανή επισήμανση όταν ο εναλλάκτης του λέβητα δεν μπορεί να ανταλλάξει όλη την ισχύ του λέβητα. Πχ. Εναλλάκτης νερού παρεμποδίζεται από τα άλατα. Αυτό συμβαίνει όταν ο λέβητας έχει ζήτηση ζεστού νερού χρήσης. Επισήμανση που δίδεται από την οθόνη LCD εικ Βγαίνει νερό από τη βαλβίδα ασφαλείας Βεβαιωθείτε ότι η βαλβίδα πλήρωσης έχει κλείσει καλά ( δείτε "Γέμισμα του κυκλώματος θέρμανσης" στη σελ. 14 ). Ελέγξτε από το μανόμετρο ότι η πίεση του κυκλώματος θέρμανσης δεν είναι κοντά στα 3 bar. Σε αυτή την περίπτωση συνιστούμε να αδειάσετε μέρος του νερού της εγκατάσταση μέσω των βαλβίδων εξαερισμού αέρα του σωμάτων έτσι ώστε να επαναφέρετε την πίεση στην κανονική τιμή. ΧΡΗΣΗ εικ. 3.8 Για την επαναφορά της καλής λειτουργίας του λέβητα, καλέστε κάποιον Τεχνικό ενός Εξουσιοδοτημένου Κέντρου Τεχνικής Υποστήριξης. Σε περίπτωση δυσλειτουργιών διαφορετικών από τις παραπάνω, φροντίστε να σβήσετε το λέβητα όπως αναφέρει η τμήμα "Σβήσιμο " στη σελ. 13 και να καλέσετε τον Τεχνικό του Εξουσιοδοτημένου Κέντρου Τεχνικής Εξυπηρέτησης. Θόρυβος από φυσαλίδες αέρα Ελέγξτε την πίεση στο κύκλωμα θέρμανσης και αν χρειάζεται προχωρήστε γέμισμα δείτε τμήμα "Γέμισμα του κυκλώματος θέρμανσης" στη σελ. 14. Χαμηλή πίεση του μανόμετρου Προσθέστε ξανά νερό στην εγκατάσταση θέρμανσης. Για τη εργασία αυτή ανατρέξτε στην τμήμα "Γέμισμα του κυκλώματος θέρμανσης" στη σελ. 14. Ο τακτικός έλεγχος της πίεσης της εγκατάστασης θέρμανσης είναι καθήκον του χρήστη. Αν οι προσθήκες σε νερό είναι πολύ συχνές, βεβαιωθείτε ότι δεν υπάρχουν διαρροές που οφείλονται την εγκατάσταση της θέρμανσης ή στον ίδιο το λέβητα από το κέντρο τεχνικής υποστήριξης. 3.7 Απομακρυσμένος κωδικός βλάβης Αν στον λέβητα έχει γίνει εγκατάσταση του τηλεχειριστηρίου (προαιρετικό) στο κεντρικό τμήμα της οθόνης μπορεί να εμφανιστεί ένας κωδικός που θα δείχνει πρόβλημα στο λέβητα. Το πρόβλημα σε εξέλιξη θα επισημανθεί από ένα αριθμητικό κωδικό που θα ακολουθείται από το γράμμα E. Ο πίνακας συνοψίζει τους πιθανούς κωδικούς που εμφανίζονται στο τηλεχειριστήριο

17 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ Πρόβλημα Μπλοκάρισμα ανεπαρκούς έναυσης Εμπλοκή λειτουργίας θερμοστάτη ασφαλείας Γενική εμπλοκή Έλλειψη νερού στο κύκλωμα θέρμανσης ή κυκλοφορίας Πρόβλημα ελέγχου ανεμιστήρα Πρόβλημα αισθητήρα NTC θέρμανσης Πρόβλημα αισθητήρα NTC νερού χρήσης Πρόβλημα εξωτερικού αισθητήρα NTC Πρόβλημα αισθητήρα NTC απαερίων (διακοπή) Εμπλοκή λόγω παρέμβασης ανιχνευτή εκκένωσης Κωδικός 01E 02E 03E 04E 05E 06E 07E 08E 09E 10E Αυτό το εξάρτημα μπλοκάρει την ασφάλεια του λέβητα όταν η θερμοκρασία απαερίων φτάνει στους 167 C. Για την επαναφορά της κανονικής λειτουργίας του λέβητα, καλέστε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης. εικ ΧΡΗΣΗ 3.8 Ανιχνευτής καπνών και θερμική αντίσταση. Η παρέμβαση της θερμικής αντίστασης σημαίνει εμπλοκή ασφαλείας με επακόλουθη επαναφορά από το το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης. Αισθητήρας απαερίων 14 και θερμική αντίσταση 15 υποδεικνύονται σε εικ. 3.9 είναι διατάξεις ασφαλείας. Ο αισθητήρας απαερίων 14 επεμβαίνει όταν η θερμοκρασία των απαερίων ξεπερνά τους 110 C μπλοκάροντας το λέβητα και σβήνοντάς τον. Για την επαναφορά της κανονικής λειτουργίας του λέβητα, πατήστε το κουμπί επαναφοράς στον πίνακα ελέγχου. Αν ο αισθητήρα απαερίων 14 δεν παρεμβαίνει και δεν μπλοκάρει την ασφάλεια του λέβητα, μπαίνει σε λειτουργία, ως πρόσθετη προστασία, η θερμική ασφάλεια

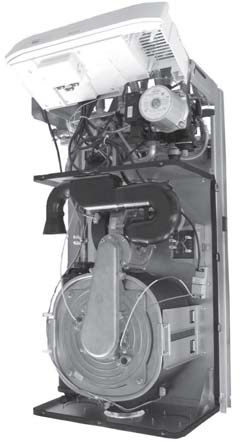

18 4 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.1 Γενική όψη εικ

19 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.2 Αρχικό σχήμα εικ Σωλήνας ανόδου θερμοκρασίας 4 Σωλήνας εξόδου νερού χρήσης 5 Βαλβίδα αερίου 6 Βαλβίδα εισόδου νερού χρήσης 7 Σωλήνας επιστροφής θερμοκρασίας 8 Βαλβίδα γεμίσματος κυκλώματος θέρμανσης 14 Βλάβη ανιχνευτή NTC αερίων 15 Θερμική ασφάλεια 16 Σωλήνας εκκένωσης συμπυκνώματος 17 Ρακόρ εξαέρωσης πρωτεύοντος εναλλάκτη συμπύκνωσης 18 Βλάβη ανιχνευτή θέρμανσης NTC 19 Πρωτογενής εναλλάκτης συμπύκνωσης 20 Θερμοστάτης ασφάλειας 21 Ηλεκτρόδιο ανίχνευσης φλόγας 22 Μετασχηματιστής 230V~ / 24V~ 23 Σωλήνας σιλανσιέ 24 Βαλβίδα ασφαλείας 3 bar

20 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 25 Αυτόματη βαλβίδα εκκένωσης 26 Βαλβίδα αδειάσματος πρωτεύοντος κυκλώματος 27 Αντλία 28 Καπάκι αντλίας εκκένωσης 29 Βαλβίδα αερίου 30 Λήψη πίεσης εισόδου βαλβίδας αερίου 31 Ανιχνευτής νερού χρήσης NTC 32 Κλέμενς αισθητήρα εξωτερικής θερμοκρασίας και απομακρυσμένο 33 Κλέμενς τροφοδοσίας και θερμοστάτης περιβάλλοντος 34 Πιεζοστάτης θέρμανσης 35 Χοάνη εκκένωσης συμπυκνώματος 36 Εναλλάκτης νερού χρήσης 37 Τρίοδη βαλβίδα 38 Κλείστρο τρίοδης βαλβίδας 39 Ανεμιστήρας 40 Aerotech (διάφραγμα αέρα/αερίου) 41 Απομακρυσμένος αναφλεκτήρας 42 Ηλεκτρόδιο έναυσης 43 Καυστήρας 44 Ροοστάτης νερού χρήσης 45 Δοχείο διαστολής 46 Παράκαμψη 47 Φίλτρο νερού χρήσης 48 Διάταξη περιορισμού ροής σωμάτων 49 Αγωγός εκκένωσης αερίων 50 Αγωγός αναρρόφησης αέρα 51 Παροχή αναρρόφησης αερίου 52 Παροχή αναρρόφησης αέρα

21 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.3 L Ηλεκτρική εγκατάσταση Κλέμενς ηλεκτρικής τροφοδοσίας N m g/v c Κλέμενς θερμοστάτη 1 περιβάλλοντος Αντλία c n m Τρίοδη βαλβίδα g/v m c M ~ r n b 3 2 Βαλβίδα αερίου 1 3 c m c g/v 4 g/v Κλέμενς εξωτερικού αισθητήρα τηλεχειριστηρίου r n b gr NTC νερού n r NTC θέρμανσης t c c t Ροοστάτης νερού χρήσης c b m m c n c c m r b n c m r n n r b c X7 X12 X17 X14 X11 X10 F2 F1 g/v g/v X3 g/v g/v K3 K1 K4 K2 b n r r cc X16 b b m c LD3 LD2 LD1 m X5 c m P6 T3 gr X15 X6 c m X24 b X22 r n c gr b P3 X23 X1 SB1 LD4 X9 COM grgr b gr X13 X2 m m c c m c Μετασχηματιστή 230V~ / 24V~ εικ. 4.3 Απομακρυσμένος αναφλεκτήρας a Ηλεκτρόδιο έναυσης b b nbcgrr M ~ Ανεμιστήρας Ηλεκτρόδιο ανίχνευσης t b Θερμική ασφάλεια NO gr r r n t Pressostato riscaldamento Αισθητήρας αερίων gr gr Οθόνη LCD Θερμοστάτης ασφάλειας a πορτοκαλί gr Γκρι r Κόκκινο b Λευκό m Καφέ g/v Κίτρινο /πράσινο c γαλάζιο (μπλε) n Μαύρο

22 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.4 Υδραυλικά χαρακτηριστικά. Το υδραυλικό χαρακτηριστικό αντιπροσωπεύει την πίεση (υπεροχή) στη διάθεση της εγκατάστασης θέρμανσης σε λειτουργία ροής. Μοντέλο M110B.24SM/.. Πίεση (bar) 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0, εικ. 4.4 Μοντέλο M110B.32SM/.. Πίεση (bar) Χωρητικότητα (l/h) 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0, εικ. 4.5 Χωρητικότητα (l/h) Η απώλεια φόρτωσης του λέβητα έχει ήδη αφαιρεθεί. Ροή με θερμοστατικής βαλβίδας κλειστή Ο λέβητας διαθέτει μια αυτόματη παράκαμψη, το οποίο λειτουργεί ως προστασία του πρωτεύοντος εναλλάκτη συμπύκνωσης. Σε περίπτωση υπερβολικής μείωσης ή πλήρους στάσης της κυκλοφορίας του νερού στην εγκατάσταση θέρμανσης που οφείλεται στο κλείσιμο των θερμοστατικών βαλβίδων ή των βαλβίδων των στοιχείων του κυκλώματος, η παράκαμψη εξασφαλίζει την ελάχιστη κυκλοφορία του νερού μέσα στον πρωτεύοντα εναλλάκτη συμπύκνωσης. Η παράκαμψη έχει ρυθμιστεί για διαφορική πίεση περίπου 0,3-0,4 bar. 4.5 Δοχείο διαστολής Η διαφορά ύψους μεταξύ της βαλβίδας ασφαλείας και του υψηλότερου σημείου της εγκατάστασης μπορεί να είναι μέχρι και 10 μέτρο. Για μεγαλύτερες διαφορές, αυξήστε την πίεση πρό-φόρτωσης του δοχείου διαστολής και της εγκατάστασης όταν είναι κρύα σε 0,1 bar για κάθε αύξηση κατά 1 μέτρο. Συνολική ικανότητα l 8,0 Πίεση προ-φόρτωσης kpa 100 bar 1,0 Ωφέλιμη χωρητικότητα l 4,5 Μέγιστο περιεχόμενο της εγκατάστασης * l 125 εικ. 4.6 * Σε συνθήκες: Μέγιστης μέση θερμοκρασίας της εγκατάστασης 85 C Αρχικής θερμοκρασίας πλήρωσης της εγκατάστασης 10 C. Για τις εγκαταστάσεις με περιεχόμενο μεγαλύτερο από το μέγιστο της εγκατάστασης (όπως δείχνει ο πίνακας) είναι απαραίτητο ένα συμπληρωματικό δοχείο διαστολής.

23 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.6 Πίεση αερίου G20 - G2.350 Χώρα προορισμού Κατηγορία μονάδας Πίεση αερίου Αέριο Κανονικό Ελάχ Μέγ BG - GR - RO - SI II2H3B/P G20 Pa mbar PL II2ELs3B/P G2.350 Pa mbar G20 Pa mbar RU - UA G20 Pa mbar G30 Χώρα προορισμού Κατηγορία μονάδας Πίεση αερίου Αέριο Κανονικό Ελάχ Μέγ BG - GR - RO - SI II2H3B/P G30 Pa mbar PL II2ELs3B/P G30 Pa mbar RU - UA G30 Pa mbar G31 Χώρα προορισμού Κατηγορία μονάδας Πίεση αερίου Αέριο Κανονικό Ελάχ Μέγ BG - GR - RO - SI II2H3B/P G31 Pa mbar PL II2ELs3B/P G31 Pa mbar RU - UA G31 Pa mbar

24 4.7 Τεχνικά στοιχεία M110B.24SM/.. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (Q.nom.) Ονομαστική θερμική ροή (Hi) (Q.nom.) Ελάχιστη ονομαστική θερμική (Hi) * Μέγ. ωφέλιμη ισχύς 60 /80 C * Ελάχ.ωφέλιμη ισχύς 60 /80 C * Μέγ.ωφέλιμη ισχύς 30 /50 C kw 25,7 kcal/h kw 6,0 kcal/h 5159 kw 25,1 kcal/h kw 5,8 kcal/h 4987 kw 27,3 kcal/h kw 6,3 ** Ελάχ.ωφέλιμη ισχύς 30 /50 C kcal/h 5417 Κατηγορία Nox 5 mg/kwh 67 NOx παραγοντοποιημένο ppm 38 CO pond EN483 (0% O2) ppm 56 CO σε Q.nom. (0% O2) *** ppm 200 CO σε Q.min.(0% O2) *** ppm 10 CO2 σε Q.nom. με G20 % 9,0-9,8 CO2 σε Q.min. με G20 % 9,0-9,8 CO2 σε Q.nom. με G2.350 % 9,0-9,8 CO2 σε Q.min. με G2.350 % 9,0-9,8 CO2 σε Q.nom. με G30 % 11,0-12,0 CO2 σε Q.min. με G30 % 11,0-12,0 CO2 σε Q.nom. με G31 % 10,0-11,0 CO2 σε Q.min. με G31 % 10,0-11,0 ** Ποσότητα συμπυκνώματος σε Q.nom. 30 /50 C l/h 4,0 ** Ποσότητα συμπυκνώματος σε Q.min. 30 /50 C l/h 1,8 ph του συμπυκνώματος ph 4,0 Μέτρηση απόδοσης * Ον. απόδοση 60 /80 C % 97,8 * Ελαχ. απόδοση 60 /80 C % 96,5 ** Ον. απόδοση 30 /50 C % 106,1 ** Ελαχ. απόδοση 30 /50 C % 104,5 * Απόδ. Στο 30 % του φορτίου % 103,2 ** Απόδ. Στο 30 % του φορτίου % 108,7 Αριθμός αστέρων * * * * Σχεδιασμός καπνοδόχου # * Θερμοκρασία αερίων μέγιστο στο 60 /80 C C 85 ** Θερμοκρασία αερίων μέγιστο στο 30 /50 C C 55 Μεγ. συνολική ροή αερίων kg/s 0,011 Ελαχ. συνολική ροή αερίων kg/s 0,003 Μεγ. συνολική ροή αέρα kg/s 0,011 Ελάχ. συνολική ροή αέρα kg/s 0,003 # Οι τιμές που αναφέρονται στις δοκιμές με διπλή εκκένωση 80 mm από 1 +1 και Μεθάνιο G20 Διάφραγμα αερίου ø mm/100 Μεθάνιο G Μεθάνιο G Βουτάνιο G Προπάνιο G Diafragmă mixer aer /gaz Μεθάνιο G20 φούξια Fucsia Μεθάνιο G2.350 φούξια Fucsia Βουτάνιο G30 φούξια Fucsia Προπάνιο G31 φούξια Fucsia * Με θερμοκρασίες νερού επιστροφής που δεν επιτρέπουν την συμπύκνωση ** Με θερμοκρασίες νερού επιστροφής που επιτρέπουν τη συμπύκνωση *** Με εκκένωση αερίων διπλού 80 mm του 1 m + 1 m και ΜΕΘΑΝΙΟ G

25 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Νερό χρήσης Θέρμ. Ελάχιστη-Μέγιστη C kpa 1000 Μέγιστη πίεση bar 10 kpa 30 Ελάχιστη πίεση bar 0,3 Μέγιστη ροή (ΔT =25 K) l/min 15,4 (ΔT =35 K) l/min 10,7 Ελάχιστη ροή l/min 2,5 Μέγιστη ροή αερίου θέρμανσης /νερού Μεθάνιο G20 m 3 /h 2,72 Μεθάνιο G2.350 m 3 /h 3,78 Βουτάνιο G30 kg/h 2,03 Προπάνιο G31 kg/h 2,00 Ελάχιστη ροή αερίου θέρμανσης Μεθάνιο G20 m 3 /h 0,63 Μεθάνιο G2.350 m 3 /h 0,88 Βουτάνιο G30 kg/h 0,47 Προπάνιο G31 kg/h 0,47 Θέρμανση Ρυθμιζόμενη θερμοκρασία * C Μεγ.θερμοκρασία λειτουργίας: C 90 Μέγιστη πίεση kpa 300 bar 3,0 kpa 30 Ελάχιστη πίεση bar 0,3 kpa 23 Διαθέσιμη υπεροχή (στα 1000 Ι/h) bar 0,23 * Ελάχιστη θερμική ισχύς Ηλεκτρικά στοιχεία Τάση V 230 Συχνότητα Hz 50 Ηλεκτρική ισχύς W 108 Βαθμός προστασίας IPX4D IPX0D (B23P) Άλλες πληροφορίες Ύψος mm 803 Πλάτος mm 400 Βάθος mm 350 Βάρος kg 43,5 Εκκενώσεις απαερίων Λέβητας τύπου C13 C33 C43 C53 C63 C83 B23P ø ομοαξονικός αγωγός απαερίων/ mm 60/100 αέρα ø διαχωρισμένος αγωγός mm 80/80 απαερίων/αέρα ø ομοαξονικός αγωγός απαερίων/ mm 80/125 αέρα στη σκεπή G20 Hi. 34,02 MJ/m 3 (15 C, 1013,25 mbar) G2.350 Hi. 24,49 MJ/m3 (15 C, 1013,25 mbar) G30 Hi. 45,65 MJ/kg (15 C, 1013,25 mbar) G31 Hi. 46,34 MJ/kg (15 C, 1013,25 mbar) 1 mbar αντιστοιχεί σε περίπου 10 mm H

26 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.8 Τεχνικά στοιχεία M110B.32SM/.. (Q.nom.) Ονομαστική θερμική ροή (Hi) (Q.nom.) Ελάχιστη ονομαστική θερμική (Hi) * Μέγ. ωφέλιμη ισχύς 60 /80 C * Ελάχ.ωφέλιμη ισχύς 60 /80 C * Μέγ.ωφέλιμη ισχύς 30 /50 C kw 34,0 kcal/h kw 8,5 kcal/h 7309 kw 33,1 kcal/h kw 8,2 kcal/h 7051 kw 35,7 kcal/h kw 8,9 ** Ελάχ.ωφέλιμη ισχύς 30 /50 C kcal/h 7653 Κατηγορία Nox 5 mg/kwh 66 NOx παραγοντοποιημένο ppm 37 CO pond EN483 (0% O2) ppm 56 CO σε Q.nom. (0% O2) *** ppm 250 CO σε Q.min.(0% O2) *** ppm 10 CO2 σε Q.nom. με G20 % 9,0-9,8 CO2 σε Q.min. με G20 % 9,0-9,8 CO2 σε Q.nom. με G2.350 % 9,0-9,8 CO2 σε Q.min. με G2.350 % 9,0-9,8 CO2 σε Q.nom. με G30 % 11,0-12,0 CO2 σε Q.min. με G30 % 11,0-12,0 CO2 σε Q.nom. με G31 % 10,0-11,0 CO2 σε Q.min. με G31 % 10,0-11,0 ** Ποσότητα συμπυκνώματος σε Q.nom. 30 /50 C l/h 5,6 ** Ποσότητα συμπυκνώματος σε Q.min. 30 /50 C l/h 1,8 ph του συμπυκνώματος ph 4,0 Μέτρηση απόδοσης * Ον. απόδοση 60 /80 C % 97,4 * Ελαχ. απόδοση 60 /80 C % 96,8 ** Ον. απόδοση 30 /50 C % 105,1 ** Ελαχ. απόδοση 30 /50 C % 104,5 * Απόδ. Στο 30 % του φορτίου % 101,9 ** Απόδ. Στο 30 % του φορτίου % 107,4 Αριθμός αστέρων * * * * Σχεδιασμός καπνοδόχου # * Θερμοκρασία αερίων μέγιστο στο 60 /80 C C 80 ** Θερμοκρασία αερίων μέγιστο στο 30 /50 C C 55 Μεγ. συνολική ροή αερίων kg/s 0,013 Ελαχ. συνολική ροή αερίων kg/s 0,005 Μεγ. συνολική ροή αέρα kg/s 0,015 Ελάχ. συνολική ροή αέρα kg/s 0,005 # Οι τιμές που αναφέρονται στις δοκιμές με διπλή εκκένωση 80 mm από 1 +1 και Μεθάνιο G20 Διάφραγμα αερίου ø mm/100 Μεθάνιο G Μεθάνιο G2.350 no Βουτάνιο G Προπάνιο G Diafragmă mixer aer /gaz Μεθάνιο G20 μπλε Blu Μεθάνιο G2.350 μπλε Blu Βουτάνιο G30 μπλε Blu Προπάνιο G31 μπλε Blu * Με θερμοκρασίες νερού επιστροφής που δεν επιτρέπουν την συμπύκνωση ** Με θερμοκρασίες νερού επιστροφής που επιτρέπουν τη συμπύκνωση *** Με εκκένωση αερίων διπλού 80 mm του 1 m + 1 m και ΜΕΘΑΝΙΟ G

27 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Νερό χρήσης Θέρμ. Ελάχιστη-Μέγιστη C kpa 1000 Μέγιστη πίεση bar 10 kpa 30 Ελάχιστη πίεση bar 0,3 Μέγιστη ροή (ΔT =25 K) l/min 20,5 (ΔT =35 K) l/min 14,2 Ελάχιστη ροή l/min 2,5 Μέγιστη ροή αερίου θέρμανσης /νερού Μεθάνιο G20 m 3 /h 3,60 Μεθάνιο G2.350 m 3 /h 5,00 Βουτάνιο G30 kg/h 2,68 Προπάνιο G31 kg/h 2,64 Ελάχιστη ροή αερίου θέρμανσης Μεθάνιο G20 m 3 /h 0,90 Μεθάνιο G2.350 m 3 /h 1,25 Βουτάνιο G30 kg/h 0,67 Προπάνιο G31 kg/h 0,66 Θέρμανση Ρυθμιζόμενη θερμοκρασία * C Μεγ.θερμοκρασία λειτουργίας: C 90 Μέγιστη πίεση kpa 300 bar 3,0 kpa 30 Ελάχιστη πίεση bar 0,3 kpa 27 Διαθέσιμη υπεροχή (στα 1000 Ι/h) bar 0,27 * Ελάχιστη θερμική ισχύς Ηλεκτρικά στοιχεία Τάση V 230 Συχνότητα Hz 50 Ηλεκτρική ισχύς W 125 Βαθμός προστασίας IPX4D IPX0D (B23P) Άλλες πληροφορίες Ύψος mm 803 Πλάτος mm 400 Βάθος mm 350 Βάρος kg 0 Εκκενώσεις απαερίων Λέβητας τύπου C13 C33 C43 C53 C63 C83 B23P ø ομοαξονικός αγωγός απαερίων/ mm 60/100 αέρα ø διαχωρισμένος αγωγός mm 80/80 απαερίων/αέρα ø ομοαξονικός αγωγός απαερίων/ mm 80/125 αέρα στη σκεπή G20 Hi. 34,02 MJ/m 3 (15 C, 1013,25 mbar) G2.350 Hi. 24,49 MJ/m3 (15 C, 1013,25 mbar) G30 Hi. 45,65 MJ/kg (15 C, 1013,25 mbar) G31 Hi. 46,34 MJ/kg (15 C, 1013,25 mbar) 1 mbar αντιστοιχεί σε περίπου 10 mm H

28 5 5.1 Προειδοποιήσεις Η συσκευή θα πρέπει να εκκενώνει προϊόντα καύσης απευθείας στο εξωτερικό σε μια κατάλληλη καπνοδόχο η οποία έχει σχεδιαστεί για το σκοπό αυτό και τηρεί τους εθνικούς και τοπικούς κανονισμούς εν ισχύ. Η συσκευή δεν είναι κατάλληλη για συμπυκνώματα που να προέρχονται από το σύστημα εκκένωσης των προϊόντων καύσης. Πριν από την εγκατάσταση θα πρέπει υποχρεωτικά να προχωρήσετε σε να προχωρήσετε σε προσεκτική πλύση όλων των σωληνώσεων της εγκατάστασης με χημικά αλλά μη επιθετικά προϊόντα. Αυτή η διαδικασία έχει σκοπό την αφαίρεση τυχόν υπολειμμάτων ή ακαθαρσιών που θα μπορούσαν να θέσουν σε κίνδυνο την καλή λειτουργία του λέβητα. Μετά την πλύση είναι απαραίτητος η φροντίδα της εγκατάστασης. Η συμβατική εγγύηση δεν καλύπτει τυχόν προβλήματα που θα προκύψουν από τη μη τήρηση των διατάξεων αυτών. Βεβαιωθείτε: Ότι ο λέβητας είναι κατάλληλος για το είδος του αερίου που διανέμεται (δείτε αυτοκόλλητη ετικέτα). Αν χρειάζεται να προσαρμόσετε το λέβητα σε έναν διαφορετικό είδος αερίου δείτε την τμήμα "ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ" στη σελ. 59. Ότι τα χαρακτηριστικά των δικτύων ηλεκτρικής τροφοδοσίας, νερού και αερίου αντιστοιχούν σε εκείνα της πινακίδας. να γίνει χρησιμοποιώντας αποκλειστικά το κιτ εκκένωσης που παρέχει ο κατασκυαστής, καθώς αποτελούν αναπόσπαστο τμήμα του λέβητα. Για το GPL (Βουτάνιο G30 - Προπάνιο G31), η εγκατάσταση θα πρέπει, επίσης, να συμφωνεί με τις προδιαγραφές των εταιρειών διανομής και να τηρούν τις προϋποθέσεις των τεχνικών κανονισμών και των εν ισχύ νόμων. Η βαλβίδα ασφαλείας θα πρέπει να συνδεθεί σε κατάλληλο αγωγό εκκένωσης για αποφευχθούν διαρροές σε περίπτωση επέμβασης. Η χοάνη εκτόνωσης της συμπύκνωσης θα πρέπει να συνδέεται με τον αγωγό εκκένωσης συμπύκνωσης της οικίας και θα πρέπει να μπορεί να επιθεωρηθεί και θα πρέπει να έχει κατασκευαστεί με τρόπο ώστε να αποφεύγεται η ψύξη του συμπυκνώματος (UNI και συναφείς οδηγίες). Η ηλεκτρική εγκατάσταση θα πρέπει να συμμορφώνεται με τους τεχνικούς κανονισμούς, ειδικότερα: Ο λέβητας θα πρέπει Ο λέβητας θα πρέπει συνδέεται με μια αποτελεσματική γείωση μέσω του αντιστοίχου ακροδέκτη. Κοντά στο λέβητα θα πρέπει να εγκατασταθεί ένα πολυπολικός διακόπτης που θα επιτρέπει την πλήρη αποσύνδεση σε περίπτωση υπέρτασης III. Για τις ηλεκτρικές συνδέσει συμβουλευτείτε την τμήμα "Ηλεκτρική σύνδεση" στη σελ. 35. Οι ηλεκτρικοί αγωγοί για τη σύνδεση του απομακρυσμένου χειριστηρίου και του εξωτερικού αισθητήρα με το λέβητα θα πρέπει να διατρέχουν διαφορετικά κανάλια από εκείνα της τάσης του δικτύου (230 V), καθώς τροφοδοτούνται με ρεύμα χαμηλής τάσης ασφάλειας. Η εκκένωση των προϊόντων καύσης θα πρέπει

29 5.2 Μέτρα προστασίας για την εγκατάσταση Για την εγκατάσταση τηρείστε τα παρακάτω μέτρα: Στερεώστε το λέβητα σε έναν ανθεκτικό τοίχο. Τηρείστε τα μέτρα του αγωγού εκκένωσης απαερίων (που αναφέρονται στον τμήμα "Διαστάσεις και μήκη εκκένωσης αερίων" στη σελ. 32 ) και των σωστών συστημάτων τοποθέτησης του αγωγού που εμφανίζονται στο φύλλο οδηγιών που παρέχεται μαζί με το κιτ σωληνώσεων απαγωγής αερίων. Αφήστε γύρω από τη συσκευή τις ελάχιστες αποστάσεις που υποδεικνύονται στο εικ Όλες οι μετρήσεις είναι σε mm εικ. 5.1 θέρμανσης, πριν τοποθετήσετε το λέβητα, προχωρήστε σε προσεκτικό καθαρισμό έτσι ώστε να αφαιρέσετε τη λάσπη που δημιουργείται με το πέρασμα του χρόνου. Συνιστούμε να εξοπλίζετε την εγκατάσταση με ένα φίλτρο διαχωρισμού ή να χρησιμοποιείτε κάποιο προϊόν επεξεργασίας του νερού που κυκλοφορεί μέσα σε αυτό. Αυτή η τελευταία λύση, ειδικότερα, εκτός του ότι καθαρίζει την εγκατάσταση, εκτελεί και λειτουργία κατά της διάβρωσης διευκολύνοντας τη δημιουργία ενός προστατευτικού φιλμ επάνω στις μεταλλικές επιφάνειες και εξουδετερώνει τα αέρια μέσα στο νερό. 5.3 Τοποθέτηση του στηρίγματος του λέβητα. Ο λέβητας συνοδεύεται και από ένα στήριγμα για τη συναρμολόγηση. Παρέχεται και ένα αλφάδι χαρτιού (μέσα στη συσκευασία) που περιέχει όλες τις μονάδες μέτρησης και τις πληροφορίες για τη σωστή εγκατάσταση του στηρίγματος. Η υδραυλική εγκατάσταση και το αέριο πρέπει να τελειώνει με θηλυκά ρακόρ αντίστοιχα των 3/4" για το ρακόρ αερίου και την άνοδο και κάθοδο θέρμανσης και των 1/2" για την είσοδο και των έξοδο των σωμάτων, ή των σωληνώσεων από χαλκό που θα συγκολήθούν αντίστοιχα σε ø 18 mm και σε ø 14 mm. Για χρήσιμα μέτρα και στοιχεία δείτε τμήμα "Διαστάσεις" στη σελ. 29, "Ρακόρ" σελ. 30, "Διαστάσεις και μήκη εκκένωσης αερίων" σελ. 32. Αφήστε 5 cm ελευθέρου χώρου μπροστά από το λέβητα σε περίπτωση τοποθέτησης κάποιου επίπλου, προστασίας ή ραφιού. Σε περίπτωση παλιάς εγκατάστασης 5.4 Διαστάσεις Ο λέβητας φέρει τις ακόλουθες διαστάσεις:

30 C ø B ø80 A ø D ø C 217 A B C Βαλβίδα ø σωλήνας Ταχυσύνδεσμος MR ø 16/18 G 3/4 M US ø 12/14 G 1/2 M Αέριο G 3/4 M ø 16/18 ES G 1/2 M ø 12/14 RR ø 16/18 G 3/4 M Ρακόρ βαλβίδας ασφαλείας 3 bar G1/2F Εκκένωση συμπυκνώματος που γίνεται με σωλήνα ελάχ. ø 30 mm F εικ. 5.2 E G H I J K I G - H J - K 350 A εκκένωση αερίων / αναρρόφηση αέρα (ομοαξονικό ø 100/60) B εκκένωση αερίων (διαχωρισμένο ø 80) C αναρρόφηση αέρα (διαχωρισμένο ø 80) D στήριγμα στερέωσης λέβητα E περιοχή τοποθέτησης καναλιών ηλεκτρικών συνδέσεων F περιοχή τοποθέτησης σωλήνα εκκένωσης συμπυκνώματος G MR - Άνοδος θέρμανσης H US - Έξοδος σωμάτων I Αέριο J ΕS - Είσοδος σωμάτων K RR - Επιστροφή θέρμανσης 5.5 Ρακόρ Ο λέβητας χρησιμοποιεί τα ακόλουθα ρακόρ: 5.6 Συναρμολόγηση του λέβητα. Αφαιρέστε τα καπάκια προστασίας από τις σωληνώσεις του λέβητα. Αγκιστρώστε το λέβητα στο στήριγμα. Σωλήνας για ηλεκτρική σύνδεση εικ. 5.3 Εκφόρτωση συμπυκνώματος Βιδώστε τις βαλβίδες και τους ταχυσυνδέσμους στην υδραυλική εγκατάσταση Αν η υδραυλική εγκατάσταση θέρμανσης αναπτύσσεται πάνω από το επίπεδο του λέβητα συνιστάται η τοποθέτηση των βαλβίδων για γίνει εφικτός ο διαχωρισμός της εγκατάστασης για τυχόν συντηρήσεις. Εισάγετε τα στηρίγματα του σωλήνα στις

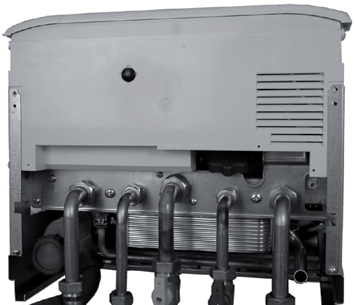

31 βαλβίδες και στους ταχυσυνδέσμους. Μπλοκάρετε τις σωληνώσεις τοποθετώντας τις φλάντζες των 1/2" και 3/4" μεταξύ των ρακόρ του λέβητα. Προχωρήστε σε δοκιμή στεγάνωσης της εγκατάστασης τροφοδοσίας αερίου. Συνδέστε το αγωγό της βαλβίδας ασφαλείας σε μια χοάνη εκκένωσης απαερίων εικ ΔΙΟΡΘΩΜΕΝΟ επιτοίχιο σύστημα ομόκεντρης εκκένωσης ASA A+S εικ. 5.5 A = αναρρόφηση αέρα S = εκκένωση αερίων Εκφόρτωση Βαλβίδα ασφαλείας συμπυκνώματος απαγωγής εικ. 5.4 Εισάγετε τον εύκαμπτο σωλήνα εκκένωσης συμπυκνώματος σε εικ. 5.4 στο εσωτερικό του αγωγού εκκένωσης του σπιτιού ή στη χοάνη εκκένωσης της βαλβίδας ασφαλείας, αν η εκκένωση είναι κατάλληλη για να δεχτεί το οξύ συμπύκνωμα. ΔΙΟΡΘΩΜΕΝΑ συστήματα εκκένωσης αερίων / διαχωρισμένη αναρρόφηση αέρα S S 5.7 Εγκατάσταση του αγωγού εκτόνωσης απαερίων Συμβουλευτείτε το φύλλο που παρέχεται μαζί με το επιλεγμένο κιτ, για τη σωστή εγκατάσταση του αγωγού απαερίων. Τα οριζόντια μέρη των σωλήνων αερίων θα πρέπει να έχουν μια κλίση περίπου 1.5 βαθμών (25 mm ανά μέτρο), για το λόγο αυτό το τερματικό μπορεί να βρίσκεται πιο ψηλά από την είσοδο της πλευράς του λέβητα. Μόνο ο ομοαξονικός σωλήνας με το τερματικό θα πρέπει να είναι οριζόντιο καθώς ο σωλήνας εκκένωσης έχει ήδη δημιουργηθεί με τη σωστή κλίση. A εικ. 5.6 A = αναρρόφηση αέρα S = εκκένωση αερίων

32 ΜΗ ΔΙΟΡΘΩΜΕΝΑ συστήματα εκκένωσης αερίων / διαχωρισμένη αναρρόφηση αέρα S S Μόνο ο ομοαξονικός σωλήνας με το τερματικό θα πρέπει να είναι οριζόντιο καθώς ο σωλήνας εκκένωσης έχει ήδη δημιουργηθεί με τη σωστή κλίση. Υπάρχουν διαθέσιμα τα παρακάτω κιτ σύνδεσης στο λέβητα: Επιτοίχιο κιτ εκκένωσης αερίων ( εικ. 5.8 A) C13 B A εικ. 5.7 A = αναρρόφηση αέρα S = εκκένωση αερίων 5.8 Διαστάσεις και μήκη εκκένωσης αερίων Η εκκένωσης αερίων/αναρρόφηση αέρα μπορεί να πραγματοποιηθεί με τους ακόλουθους τρόπους: C13 C33 C43 C53 C63 C83 B23P Συμβουλευτείτε το φύλλο που παρέχεται μαζί με το επιλεγμένο κιτ, σε ξεχωριστή συσκευασία. Τα οριζόντια μέρη των σωλήνων αερίων θα πρέπει να έχουν μια κλίση περίπου 1,5 βαθμών (25 mm ανά μέτρο). Το τερματικό θα πρέπει να βρίσκεται πιο ψηλά από την είσοδο της πλευράς του λέβητα. A εικ. 5.8 Ομοαξονικός αγωγός Ø 60/100 mm με ονομαστικό μήκος 915 mm. Αυτό το κιτ επιτρέπει την εκκένωση των αερίων στον πίσω τοίχο ή πλευρικά του λέβητα. Το ελάχιστο μήκος του αγωγού δεν πρέπει να είναι μικρότερο των 0,5 m, ενώ το μέγιστο με τη βοήθεια των προεκτάσεων δεν θα πρέπει να ξεπερνά τα 10 m. C Κατακόρυφο κιτ εκκένωσης αερίων με κάμψη 90 ( εικ. 5.8 B) Ομοαξονικός αγωγός Ø 60/100 mm. Αυτό το κιτ ανασηκώνει τον άξονα εκκένωσης του λέβητα κατά 635 mm. Το μήκος του αγωγού δεν πρέπει να είναι μικρότερο των 0,5 m, ενώ το μέγιστο με τη βοήθεια των προεκτάσεων δεν θα πρέπει να ξεπερνά τα 10 m οριζόντια αλλά το τερματικό θα πρέπει να εκκενώνει πάντα οριζόντια

33 Συμπληρωματικές γωνίες σε 45 ή σε 90 ( εικ. 5.8 C) Ομοαξονικές γωνίες Ø 60/100 mm. Αυτές οι γωνίες όταν χρησιμοποιούνται στον αγωγό μειώνουν το μέγιστο μήκος του αγωγού αερίων: Για τη γωνία 45 απώλεια Για τη γωνία 45 απώλεια 0,5 m 1 m Διαχωρισμένα κιτ αγωγών αναρρόφησης εκκένωσης Ø 80 mm ( εικ. 5.9 ) - ( εικ ) Αυτό το κιτ διαχωρίζει την εκκένωση των απαερίων από την αναρρόφηση του αέρα. Τα τερματικά μπορούν να τοποθετηθούν σε κατάλληλους καπναγωγούς που έχουν σχεδιαστεί για το σκοπό αυτό ή να εκκενώνουν απαέρια ή να λαμβάνουν αέρα απευθείας από τον τοίχο. C13 C43 C53 εικ εικ. 5.9 ΤΥΠΟΣ C63 Στην περίπτωση χρήσης αγωγών και τερματικών άλλου κατασκευαστή (Τύπο C63), θα πρέπει να είναι πιστοποιημένοι και στην περίπτωση του αγωγού αερίων θα πρέπει να χρησιμοποιούνται υλικά συμβατά με τα προϊόντα συμπύκνωσης. Στη φάση της προσαρμογής των αγωγών θα πρέπει να λάβει κανείς υπόψη την υπολειμματική τιμή υπεροχής του ανεμιστήρα (δείτε τον παρακάτω πίνακα). Το ελάχιστο μήκος του αγωγού δεν πρέπει να είναι μικρότερο των 0,5 m, ενώ το μέγιστο άθροισμά των A + B που δημιουργείται με τη βοήθεια των προεκτάσεων δεν θα πρέπει να ξεπερνά τα 40 m. Διατίθενται και γωνίες Ø 80 mm σε 90 και σε 45 που μειώνουν το συνολικό μέγιστο μήκος των αγωγών κατά: Για τη γωνία 45 απώλεια Για τη γωνία 45 απώλεια 0,9 m 1,65 m Στατική πίεση χρήσιμη για την ροή oνομαστική θερμική Μοντέλο 24 kw Μοντέλο 32 kw 114 Pa 130 Pa ΤΥΠΟΣ C83 ( εικ ) Ο λέβητας που χρησιμοποιεί αυτό το είδος απαγωγής θα πρέπει να λαμβάνει αέρα καύσης από το εξωτερικό και εκκενώνει τα απαέρια σε μεμονωμένο ή συλλογικό αγωγό που έχει σχεδιαστεί για το σκοπό αυτό

34 C83 εικ Κιτ εκκένωσης απαερίων οροφής ( εικ ) Ομοαξονικός αγωγός Ø 80/125 mm με ονομαστικό ύψος 0,96 m. Αυτό το κιτ δίνει τη δυνατότητα εκκένωσης απευθείας στη σκεπή. C33 χώρο στον οποίο έχει εγκατασταθεί ο λέβητας, η εκκένωση των προϊόντων καύσης θα πρέπει να γίνεται προς το εξωτερικό και μπορεί να είναι επιτοίχια ή με καπνοδόχο. Στο χώρο όπου έχει εγκατασταθεί ο λέβητας θα πρέπει να υπάρχει κατάλληλη παροχή αέρα για τη σωστή λήψη αέρα καύσης και το σωστό αερισμό του περιβάλλοντος χώρου. Για την καλή λειτουργία, η ελάχιστη ανταλλαγή αέρα που είναι απαραίτητη θα πρέπει να είναι 2m³/h για κάθε kw θερμικής ροής. B23P Ø εικ Διατίθενται προεκτάσεις για την επίτευξη του μέγιστου ύψους. Το μέγιστο ύψος του με προεκτάσεις είναι 10 m. Διατίθενται και ομοαξονικές γωνίες Ø 80/125 mm σε 90 και σε 45 που μειώνουν το συνολικό μέγιστο μήκος των αγωγών κατά: Για τη γωνία 45 απώλεια Για τη γωνία 90 απώλεια 0,5 m 1 m ΤΥΠΟΣ B23P ( εικ ) Αυτός ο τρόπος εκκένωσης αερίων λαμβάνει τον αέρα καύσης που απαιτείται για τον ίδιο εικ. 5.13

35 5.9 Τοποθέτηση των τερματικών τραβήγματος Τα τερματικά τραβήγματος θα πρέπει: Να βρίσκονται επάνω σε περιμετρικούς εξωτερικούς τοίχους του κτηρίου ή στη στέγη να τηρούν τις ελάχιστες αποστάσεις εικ και τυχόν εθνικούς και τοπικούς κανονισμούς. Θέση του τερματικού mm A Κάτω από παράθυρο ή άλλο άνοιγμα 300 B Κάτω από υδρορροή ή σωλήνες εκκένωσης 75 C Κάτω από γείσωμα 200 D Κάτω από μπαλκόνια 600 E Κάτω από στέγη γκαράζ NO F Από σωλήνα κατακόρυφης εκκένωσης 150 G Από εσωτερικές γωνίες 450 H Από εξωτερικές γωνίες 300 I Από το έδαφος ή άλλο είδος δαπέδου 300 J Από επιφάνεια εμπρόσθια στο τερματικό 600 K Από ένα εμπρόσθιο τερματικό από ένα άλλο τερματικό 1200 L Από ένα άνοιγμα σε γκαράζ ΑΡΙΘ. M Ανάμεσα σε δύο κατακόρυφα τερματικά στον ίδιο τοίχο 1500 N Ανάμεσα σε δύο οριζόντια τερματικά στον ίδιο τοίχο 300 O Πάνω από το προστέγασμα μιας οροφής με κλίση χαμηλότερη ή ίση με 30 * 350 O Πάνω από το προστέγασμα μιας οροφής με κλίση χαμηλότερη ή ίση με 30 * 600 P Πάνω σε επίπεδη σκεπή * 300 Q Από έναν τοίχο 600 Q Από δύο τοίχους και μια γωνία * 1000 εικ G E JK L BC D O A Q F H Q I N M 5.10 Ηλεκτρική σύνδεση Αφαιρέστε τον εμπρόσθιο πίνακα του λέβητα όπως υποδεικνύεται. Αφαιρέστε τις βίδες L. Αφαιρέστε τον εμπρόσθιο πίνακα M μετακινώντας τον προς τα πάνω έτσι ώστεs να ελευθερωθεί από τους κάτω γάντζους εικ M εικ Ξεβιδώστε τις έξη βίδες που δείχνει η εικ I P L * Τερματικό σε στέγη

36 Σύνδεση στο ηλεκτρικό δίκτυο τροφοδοσίας Συνδέστε το καλώδιο ηλεκτρικής τροφοδοσίας από τον πολυπολικό διακόπτη στο κλέμενς ηλεκτρικής τροφοδοσίας του λέβητα εικ τηρώντας την αντιστοιχία της γραμμής (καφέ καλώδιο) και του ουδέτερου (γαλάζιο καλώδιο). Συνδέστε τη γείωση (κίτρινο/πράσινο) σε μια αποτελεσματική εγκατάσταση γείωσης. εικ Μετακινείστε τα πλευρικά πλαίσια και αφαιρέστε από εμπρός τον πίνακα ελέγχου για πρόσβαση στο κλέμενς τροφοδοσίας εικ εικ Ο καλώδιο της γείωσης είναι πιο μακρύ από τα καλώδια ηλεκτρικής τροφοδοσίας. Το καλώδιο ή ο αγωγός ηλεκτρικής τροφοδοσίας της συσκευής θα πρέπει να έχει τομή όχι μικρότερη των 0,75 mm 2, θα πρέπει να διατηρείται σε απόσταση από ζεστά ή κοφτερά μέρη και να τηρεί τους εν ισχύ τεχνικούς κανονισμούς. Στον διπολικό διακόπτη L N Κλέμενς ηλεκτρικής τροφοδοσίας Ξεβιδώστε τις βίδες και αφαιρέστε το καπάκι του κλέμενς εικ Κλέμενς θερμοστάτη περιβάλλοντος εικ εικ Η διαδρομή του καλωδίου και των καλωδίων ηλεκτρικής τροφοδοσίας του λέβητα και του θερμοστάτη περιβάλλοντος θα πρέπει να ακολουθήσουν την υποδειγμένη διαδρομή και να μπλοκαριστούν όπως το εικ

37 Στο θερμοστάτη περιβάλλοντος Στον διπολικό διακόπτη Προσοχή ώστε να μη συνδέσετε καλώδια σε τάση με τους ακροδέκτες 1 και 3. Θερμοστάτης χώρου T L N Κλέμενς ηλεκτρικής τροφοδοσίας εικ Σύνδεση διαφορετικού θερμοστάτη ή βαλβίδων περιοχής Για τη σύνδεση του θερμοστάτη περιβάλλοντος, χρησιμοποιείστε το κλέμενς του θερμοστάτη περιβάλλοντος του λέβητα. εικ L 1 N Κλέμενς ηλεκτρικής τροφοδοσίας 3 εικ Κλέμενς θερμοστάτη περιβάλλοντος Ο θερμοστάτης θα πρέπει να είναι κατηγορίας μόνωσης II ( ) ή θα πρέπει να έχει γειωθεί σωστά. Σύνδεση βαλβίδας περιοχής που ορίζεται από θερμοστάτη περιβάλλοντος Καθαρές επαφές του micro των βαλβίδων περιοχής Βαλβίδα περιοχής με μικροεπαφές Θερμοστάτης περιβάλλοντος Κλέμενς θερμοστάτη περιβάλλοντος V T εικ Σύνδεση οποιουδήποτε είδους θερμοστάτη περιβάλλοντος, η ηλεκτρική γέφυρα μεταξύ 1 και 3 θα πρέπει να αφαιρεθεί. Οι ηλεκτρικοί αγωγοί του θερμοστάτη περιβάλλοντος θα πρέπει να τοποθετηθούν ανάμεσα στους ακροδέκτες 1 και 3 όπως στην εικ Κλέμενς θερμοστάτη περιβάλλοντος N L εικ

38 Για τη σύνδεση των βαλβίδων της περιοχής, χρησιμοποιείστε το κλέμενς του θερμοστάτη περιβάλλοντος του λέβητα εικ Οι ηλεκτρικοί αγωγοί των επαφών του Micro της βαλβίδας περιοχής θα πρέπει να τοποθετηθούν στους ακροδέκτες 1 και 3 του κλέμενς θερμοστάτη περιβάλλοντος όπως στην εικ Η ηλεκτρική γέφυρα μεταξύ 1 και 3 θα πρέπει να αφαιρεθεί. Προσοχή ώστε να μη συνδέσετε καλώδια σε τάση με τους ακροδέκτες 1 και 3. Η διαδρομή του καλωδίου και των καλωδίων ηλεκτρικής τροφοδοσίας του λέβητα και του θερμοστάτη περιβάλλοντος θα πρέπει να ακολουθήσουν την υποδειγμένη διαδρομή και να μπλοκαριστούν όπως το εικ Στο θερμοστάτη περιβάλλοντος Στον διπολικό διακόπτη Οι τοίχοι με υγρασία που "πιάνουν" μούχλα. Η εγκατάσταση κοντά σε ανεμιστήρες, οπές εκκένωσης ή καπνοδόχους Ηλεκτρική σύνδεση μεταξύ λέβητα και εξωτερικού αισθητήρα Για τη σύνδεση του χειριστηρίου του εξωτερικού αισθητήρα στο λέβητα χρησιμοποιήστε ηλεκτρικά καλώδια με τομή όχι μικρότερη των 0,50 mm 2. Οι ηλεκτρικοί αγωγοί για τη σύνδεση του εξωτερικού αισθητήρα με το λέβητα θα πρέπει περνούν από κανάλια διαφορετικά από εκείνα του ηλεκτρικού δικτύου (230 V), καθώς τροφοδοτούνται με ρεύμα χαμηλής τάσης και το μήκος τους δεν πρέπει να ξεπερνά τα 20 μέτρα. Αφαιρέστε τις δύο βίδες που υποδεικνύει η εικ και ανοίξτε το καπάκι του κλέμενς σύνδεσης του εξωτερικού αισθητήρα. εικ Εγκατάσταση του εξωτερικού ανιχνευτή θερμοκρασίας (προαιρετικά) Ο εξωτερικός αισθητήρας θα πρέπει να τοποθετηθεί σε έναν εξωτερικό τοίχο του κτηρίου ώστε να αποφευχθεί: Η άμεση έκθεση στις ακτίνες του ήλιου εικ Συνδέστε στους ακροδέκτες E1 και E2 του κιβωτίου τα δύο καλώδια όπως δείχνει η εικ Συνδέστε τους ίδιους αγωγούς στους ακροδέκτες του εξωτερικού αισθητήρα.

39 ΣΤΟΝ ΕΞΩΤΕΡΙΚΟ ΑΙΣΘΗΤΗΡΑ ΣΤΟ ΧΕΙΡΙΣΤΗΡΙΟ εικ Κλέμενς σύνδεσης εξωτερικού αισθητήρα Η διαδρομή του καλωδίου και των καλωδίων εξωτερικού αισθητήρα θα πρέπει να ακολουθήσουν την υποδειγμένη διαδρομή και να μπλοκαριστούν όπως το εικ εικ Ακροδέκτης για σύνδεση χειριστηρίου Συνδέστε στους ακροδέκτες A και B του κιβωτίου τα δύο καλώδια όπως δείχνει η εικ Η ηλεκτρική γέφυρα που είναι συνδεδεμένη στο κιβώτιο ακροδεκτών του θερμοστάτη περιβάλλοντος μεταξύ των ακροδεκτών 1 και 3 δεν θα πρέπει να αφαιρεθεί εικ στο θερμοστάτη περιβάλλοντος στον διπολικό διακόπτη στον εξωτερικό αισθητήρα L N Κλέμενς ηλεκτρικής τροφοδοσίας στο απομακρυσμένο χειριστήριο 3 εικ Κλέμενς θερμοστάτη περιβάλλοντος εικ Ηλεκτρική σύνδεση απομακρυσμένης διάταξης (προαιρετικά) Ξεβιδώστε τις βίδες και αφαιρέστε το καπάκι του κλέμενς ( εικ ). Για τη σύνδεση του τηλεχειριστηρίου στο λέβητα δείτε και το εγχειρίδιο ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ. Η διαδρομή του καλωδίου και των καλωδίων ηλεκτρικής τροφοδοσίας του λέβητα και του τηλεχειριστηρίου θα πρέπει να ακολουθήσουν την υποδειγμένη διαδρομή και να μπλοκαριστούν όπως το εικ

40 στον διπολικό διακόπτη στο απομακρυσμένο χειριστήριο εικ Πατήστε τα κουμπιά για εμφάνιση του προγραμματισμού "PM15" ενεργοποίηση εξωτερικού αισθητήρα ( εικ ) εικ Ενεργοποίηση λειτουργίας με εξωτερικό αισθητήρα από τηλεχειριστήριο Στο λέβητα θα πρέπει να έχει ενεργοποιηθεί η λειτουργία εξωτερικού αισθητήρα. Από τον προγραμματισμού του ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ενεργοποιήστε τη λειτουργία. Πατήστε για περισσότερα από3 δευτερόλεπτα το κουμπί για να μπείτε στον τρόπο. εικ Τροποποιήστε το προγραμματισμένο SET από τα κουμπιά ή ή μέχρι να εμφανιστεί το set 60, περιμένετε μέχρις ότου ο προγραμματισμένος αριθμός να αρχίσει να αναβοσβήνει ( εικ ) εικ Πατήστε ταυτόχρονα τα κουμπιά και για να μπείτε στον τρόπο διαφανούς λειτουργίας ( εικ ) εικ Για να βγείτε από τον προγραμματισμό, πατήστε το κουμπί.

41 5.16 Ρύθμιση του συντελεστή Κ του εξωτερικού αισθητήρα Ο λέβητας έχει ρυθμιστεί με συντελεστή K ίσο με μηδέν για τη λειτουργία του λέβητα χωρίς να είναι συνδεδεμένος ο αισθητήρας. Τοποθετήστε τις λαβές 9 και 10 όπως στη εικ Alimentare elettricamente la caldaia, sul Τροφοδοτήστε με ρεύμα το λέβητα, στην οθόνη LCD θα εμφανιστούν τα ακόλουθα. θερμοκρασία ανόδου C K=6 K=4 K=3 K=2 80 K=1, K=1 εικ K=0, Εξωτερική θερμοκρασία C εικ Ο συντελεστής K είναι μια παράμετρος που αυξάνει ή μειώνει τη θερμοκρασία ανόδου του λέβητα μόλις αλλάξει η εξωτερική θερμοκρασία. Κατά την εγκατάσταση του εξωτερικού αισθητήρα θα πρέπει να ρυθμίσετε αυτή την παράμετρο βάσει της απόδοσης της εγκατάστασης θέρμανσης για να βελτιστοποιήστε τη θερμοκρασία ανόδου ( εικ ). Πχ. Για να έχετε μια θερμοκρασία ανόδου της εγκατάστασης θέρμανσης στους 60 C με εξωτερική -5 C θα πρέπει να ρυθμίσετε έναν συντελεστή K1,5 (διακεκομμένη γραμμή σε εικ ). Για τη ρύθμιση του συντελεστή Κ όπως ορίζει η εικ θα πρέπει να μπείτε σε προγραμματισμό πατώντας για 15 δευτερόλεπτά το κουμπί επαναφοράς 11, σε εικ μέχρις ότου εμφανιστεί η παράμετρος P01 στην οθόνη LCD. Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (διαδοχή P01 εναλλάσσεται ). Αλληλουχία για τη ρύθμιση του συντελεστή K εικ εικ Πατήστε το κουμπί αποκατάστασης 11, σε εικ. 5.36, για να εμφανιστούν οι διάφορες παράμετροι μέχρι την επίτευξη του παραμέτρου P15 που ισχύει για τη ρύθμιση του συντελεστή Κ.Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (η διαδοχή P15 εναλλάσσεται 00)

42 εικ εικ Για έξοδο από τον προγραμματισμό, τοποθετήστε τον Επιλογέα λειτουργίας/ Κουμπί ρύθμισης θερμοκρασίας θέρμανσης 10 όπως φαίνεται στην εικ Ρυθμίστε την τιμή στρέφοντας τη λαβή σε εικ από ένα ελάχιστο 30 (η διαδοχή P15 εναλλάσσεται 30) εικ εικ από ένα μέγιστο 255 βάσει της γωνίας που έχει επιλέξει ο συντελεστής Κ σε εικ , , Η λαβή 10 θα πρέπει να τοποθετηθεί όπως δείχνει η εικ ώστε να τηρηθεί η πορεία της θερμοκρασίας ανόδου της εγκατάσταση σε σχέση με το συντελεστή Κ που έχει ρυθμιστεί Τιμές LCD εικ Συντελ. K Αρ. Ρύθμισης Μόλις ρυθμιστεί η επιθυμητή τιμή, η επιβεβαίωση της αποθήκευσης γίνεται αυτόματα, μετά από 5 δευτερόλεπτα με την εμφάνιση στην οθόνη LCD της επιγραφής OK. εικ Στρέφοντας τη λαβή 10 μπορεί να γίνει τροποποίηση της θερμοκρασίας ανόδου θέρμανσης κατά ±15 C σε σχέση με τη ρύθμιση του συντελεστή Κ στον εξωτερικό αισθητήρα.

43 θερμοκρασία ανόδου C C K = 1, C Εξωτερική θερμοκρασία C εικ Η πορεία της θερμοκρασίας κατά τη διαφοροποίηση της θέσης του κουμπιού για ένα K 1,5 φαίνεται στην εικ Αλληλουχία για τη ρύθμιση του συντελεστή K για συνδεδεμένο χειριστήριο Από τον προγραμματισμό του ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ μπορείτε να επιλέξετε τη ρύθμιση του συντελεστή Κ. Τροφοδοτείστε το λέβητα ενεργοποιώντας τον διπολικό διακόπτη που προβλέπει η εγκατάσταση. Πατήστε για περισσότερα από 3 δευτερόλεπτα το κουμπί για να μπείτε στον τρόπο ( εικ ). εικ Με τα κουμπιά και τροποποιείται η τιμή. Πατήστε το κουμπί για να βγείτε από το ( εικ ) Ρύθμιση λειτουργίας τρόπου αντλίας Η αντλία στη θέρμανση έχει ρυθμιστεί για λειτουργία υπό τον έλεγχο του θερμοστάτη περιβάλλοντος σε τρόπο ΤΑ, η ρύθμιση αυτή μπορεί να τροποποιηθεί στον τρόπο ΟΝ (αντλία πάντα σε λειτουργία) Πριν τροφοδοτήσετε με ενέργεια το λέβητα, τοποθετήστε τον διακόπτη 10 όπως υποδεικνύεται στο εικ εικ εικ Πατήστε το κουμπί για να φτάσετε στο παράθυρο K REG ( εικ ). Τροφοδοτήστε με ρεύμα το λέβητα, στην οθόνη LCD θα εμφανιστούν τα ακόλουθα:

44 εικ Για να ρυθμίσετε τη λειτουργία στην αντλία, θα πρέπει να μπείτε στον προγραμματισμό πατώντας για 15 δευτερόλεπτα το κουμπί αποκατάστασης 11, σε εικ μέχρι την εμφάνιση της παραμέτρου P01 στην οθόνη LCD. Στην οθόνη LCD c θα εμφανιστεί το ακόλουθο (η διαδοχή P01 εναλλάσσεται ). εικ Για να αλλάξετε τη ρύθμιση στρέψτε το κουμπί ρύθμισης θερμοκρασία σωμάτων 9 εικ εικ τοποθετώντας το στον προεπιλεγμένο τρόπο αντλίας (στην εικ παράδειγμα λαβής που έχει ρυθμιστεί στη θέση αντλίας ON); Στην οθόνη LCD η διαδοχή P13 εναλλάσσεται με το 04. εικ εικ Πατήστε το κουμπί αποκατάστασης 11 σε εικ για να εμφανιστούν οι διάφορες παράμετροι μέχρι την επίτευξη του παραμέτρου P13 που ισχύει για τη ρύθμιση του τρόπου λειτουργίας αντλίας. Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (η διαδοχή P13 εναλλάσσεται 01). TA τρόπος ON εικ Αρ. Ρύθμισης Μόλις ρυθμιστεί ο επιθυμητός τρόπος αντλίας, η αποθήκευση γίνεται αυτόματα, μετά από 5 δευτερόλεπτα με την εμφάνιση στην οθόνη

45 LCD της επιγραφής OK. εικ Για έξοδο από τον προγραμματισμό, τοποθετήστε τον Επιλογέα λειτουργίας/ Κουμπί ρύθμισης θερμοκρασίας 10 όπως φαίνεται στην εικ εικ Πατήστε ταυτόχρονα τα κουμπιά και για να εμφανίσετε τον προγραμματισμό PM13" τρόπος λειτουργίας ( εικ ). εικ Προγραμματισμός με ΑΠΟΜΑΚΡΥΣΜΕΝΟ Πατήστε για περισσότερα από 3 δευτερόλεπτα το κουμπί για να μπείτε στον τρόπο ( εικ ) εικ Για να τροποποιήσετε, το προγραμματισμένο SET πατήστε τα κουμπιά ή ή περιμένετε μέχρι ο προγραμματισμένος αριθμός να αρχίσει να αναβοσβήνει ( εικ ). Τρόπος ON ρύθμιση 04 Τρόπος ΤΑ, ρυθμίστε 01 εικ Πατήστε ταυτόχρονα τα κουμπιά και για να μπείτε στον τρόπο διαφανούς λειτουργίας ( εικ ). εικ

46 Για να βγείτε από τον προγραμματισμό, πατήστε το κουμπί. διαδοχή P01 εναλλάσσεται ) Ρύθμιση της μετακυκλοφορίας της αντλίας Η αντλία, σε λειτουργία θέρμανσης έχει ρυθμιστεί για μετακυκλοφορία περίπου για ένα λεπτό μετά το τέλος κάθε ζήτησης θέρμανσης. Ο χρόνος αυτός μπορεί να τροποποιηθεί από ένα ελάχιστο διάστημα από μηδέν σε ένα μέγιστο των 4 λεπτών από τα κουμπιά προγραμματισμού, τόσο του πλαισίου ελέγχου όσο και από το τηλεχειριστήριο. Πριν τροφοδοτήσετε με ενέργεια το λέβητα, τοποθετήστε τον διακόπτη 9 και 10 όπως υποδεικνύεται στο εικ εικ Τροφοδοτήστε με ρεύμα το λέβητα, στην οθόνη LCD θα εμφανιστούν τα ακόλουθα. εικ Πατήστε το κουμπί αποκατάστασης 11 σε εικ για να εμφανιστούν οι διάφορες παράμετροι μέχρι την επίτευξη του παραμέτρου P11 που ισχύει για τη ρύθμιση του τρόπου μεταλειτουργίας αντλίας. Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (η διαδοχή P11 εναλλάσσετει 44). εικ εικ Για να ρυθμίσετε τη μεταλειτουργία, θα πρέπει να μπείτε στον προγραμματισμό πατώντας για 15 δευτερόλεπτα το κουμπί αποκατάστασης 11, σε εικ μέχρι την εμφάνιση της παραμέτρου P01 στην οθόνη LCD. Στην οθόνη LCD c θα εμφανιστεί το ακόλουθο (η Για να αλλάξει η ρύθμιση, στρέψτε το κουμπί στη θερμοκρασία νερού χρήσης 9 σε εικ και τοποθετήστε το στο χρόνο που έχει προεπιλεγεί εικ

47 ½ ½ ½ 3½ εικ Τιμές LCD Λεπτά Αρ. Ρύθμισης εικ Το βήμα της ρύθμισης του κουμπιού 9 εικ αντιστοιχεί στην τιμή της οθόνης LCD περίπου 44 (40 δευτερόλεπτα) και αυτή η τιμή μπορεί να αλλάξει περίπου 255 (4 λεπτά). Στην LCD η διαδοχή P11 εναλλάσσεται με 60. Προγραμματισμός μέσω ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ Πατήστε για περισσότερα από 3 δευτερόλεπτα το κουμπί για να μπείτε στον τρόπο ( εικ ) εικ Μόλις ρυθμιστεί η ρύθμιση της μεταλειτουργίας, η επιβεβαίωση της αποθήκευσης γίνεται αυτόματα, μετά από 5 δευτερόλεπτα με την εμφάνιση στην οθόνη LCD της επιγραφής OK. εικ Πατήστε ταυτόχρονα τα κουμπιά και για να μπείτε στον τρόπο διαφανούς λειτουργίας ( εικ ). εικ Για έξοδο από τον προγραμματισμό, τοποθετήστε τον Επιλογέα λειτουργίας/ Κουμπί ρύθμισης θερμοκρασίας 10 όπως φαίνεται στην εικ εικ Πατήστε ταυτόχρονα τα κουμπιά και για να εμφανίσετε τον προγραμματισμό PM11" τρόπος λειτουργίας ( εικ )

48 όσο και από το τηλεχειριστήριο. Τοποθετήστε τα κουμπιά 9 και 10 όπως δείχνει η εικ εικ Για να τροποποιήσετε, το προγραμματισμένο SET πατήστε τα κουμπιά ή ή περιμένετε μέχρι ο προγραμματισμένος αριθμός να αρχίσει να αναβοσβήνει ( εικ ). Κάθε βήμα που έχει μειωθεί ή έχει αυξηθεί αντιστοιχεί σε 1 δευτερόλεπτο. εικ Τροφοδοτήστε με ρεύμα το λέβητα, στην οθόνη LCD θα εμφανιστούν τα ακόλουθα. εικ Για να βγείτε από τον προγραμματισμό, πατήστε το κουμπί. εικ Για να ρυθμίσετε το χρόνο συχνότητας επανέναυσης, θα πρέπει να μπείτε στον προγραμματισμό πατώντας για 15 δευτερόλεπτα το κουμπί αποκατάστασης 11, σε εικ μέχρι την εμφάνιση της παραμέτρου P01 στην οθόνη LCD. Στην οθόνη LCD c θα εμφανιστεί το ακόλουθο (η διαδοχή P01 εναλλάσσεται ) Επιλογή συχνότητας εκ νέου έναυσης Όταν ο λέβητας λειτουργεί στη θέρμανση σε τρόπο αναμμένο/σβηστό, ο ελάχιστος χρόνος μεταξύ του διαδοχικού ανάμματος έχει προρυθμιστεί σε τρία λεπτά (συχνότητα νέας επανέναυσης) Ο χρόνος αυτός μπορεί να τροποποιηθεί από ένα ελάχιστο διάστημα από μηδέν σε ένα μέγιστο των οκτώμισι λεπτών από τα κουμπιά προγραμματισμού, τόσο του πλαισίου ελέγχου εικ. 5.74

49 Πατήστε το κουμπί αποκατάστασης 11 σε εικ για να εμφανιστούν οι διάφορες παράμετροι μέχρι την επίτευξη του παραμέτρου P10 που ισχύει για τη ρύθμιση του είδους αερίου. Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (η διαδοχή P10 εναλλάσσεται 88). αλλάξει περίπου 255 (8½ λεπτά); Στην οθόνη LCD η αλληλουχία P10 εναλλάσσεται με 60. εικ Μόλις ρυθμιστεί ο επιθυμητός χρόνος συχνότητας επανέναυσης, η επιβεβαίωση της αποθήκευσης γίνεται αυτόματα, μετά από 5 δευτερόλεπτα με την εμφάνιση στην οθόνη LCD της επιγραφ OK. εικ Για να αλλάξει η ρύθμιση, στρέψτε το κουμπί στη θερμοκρασία σωμάτων 9 σε εικ και τοποθετήστε το στο χρόνο που έχει προεπιλεγεί εικ (στην εικόνα παράδειγμα του διακόπτη που έχει ρυθμιστεί για τη συχνότητα επανέναυσης σε τρία λεπτά). εικ Για έξοδο από τον προγραμματισμό, τοποθετήστε τον Επιλογέα λειτουργίας/ Κουμπί ρύθμισης θερμοκρασίας 10 όπως φαίνεται στην εικ ½ 6 1½ 220 7½ 0 8½ 255 εικ Τιμές LCD εικ Λεπτά Αρ. Ρύθμισης Το βήμα της ρύθμισης του κουμπιού 9 εικ Το βήμα της ρύθμισης του κουμπιού 44 (90 δευτερόλεπτα) και αυτή η τιμή μπορεί να Προγραμματισμός μέσω ΑΠΟΜΑΚΡΥΣΜΕ- ΝΟΥ Από τον προγραμματισμό του REMOTO είναι δυνατή η επιλογή ελάχιστου χρόνου μεταξύ δύο εναύσεων όταν ο λέβητας λειτουργεί στη θέρμανση σε κατάσταση αναμμένο/σβηστό

50 Πατήστε για περισσότερα από 3 δευτερόλεπτα το κουμπί για να μπείτε στον τρόπο ( εικ ). Στην εικ εμφανίζεται ένα SET προγραμματισμένο 90 που αντιστοιχεί σε χρόνο επαέναυσης περίπου 3 λεπτών. Το πεδίο ρύθμισης είναι από 0 ως 81/2 λεπτά. Κάθε βήμα που έχει μειωθεί ή έχει αυξηθεί αντιστοιχεί σε 2 δευτερόλεπτα. εικ Για να τροποποιήσετε, το προγραμματισμένο SET πατήστε τα κουμπιά ή ή περιμένετε μέχρι ο προγραμματισμένος αριθμός να αρχίσει να αναβοσβήνει ( εικ ). Πατήστε ταυτόχρονα τα κουμπιά και για να μπείτε στον τρόπο διαφανούς λειτουργίας ( εικ ) εικ Πατήστε ταυτόχρονα τα κουμπιά και για να εμφανίσετε τον προγραμματισμό PM10" επιλογής συχνότητας έναυσης ( εικ ). εικ εικ Για να βγείτε από τον προγραμματισμό, πατήστε το κουμπί Παραδείγματα υδραυλικών εγκαταστάσεων με υδραυλικό διαχωριστή (προαιρετικά) Ο υδραυλικός διαχωριστής δημιουργεί μια περιοχή με μειωμένη απώλεια φόρτωσης, που κάνει υδραυλικά ανεξάρτητα τα πρωτεύον και το δευτερεύον κύκλωμα. Σε αυτή την περίπτωση η ροή περνά μέσω των κυκλωμάτων εξαρτάται αποκλειστικά από τα χαρακτηριστικά ροής των αντλιών. Επομένως, χρησιμοποιώντας τον υδραυλικό διαχωριστή, η ροή του δευτερεύοντος κυκλώματος τίθεται σε κυκλοφορία μόνο όταν η αντίστοιχη αντλία είναι ανοιχτή. Όταν η αντλία του δευτερεύοντος είναι σβηστή,

51 δεν υπάρχει κυκλοφορία στο αντίστοιχο κύκλωμα και επομένως όλη η ροή που ωθείται από την αντλία του πρωτεύοντος παρακάμπτεται μέσω του διαχωριστή. Για το λόγο αυτό, με το υδραυλικό διαχωριστή μπορεί να υπάρχει κύκλωμα παραγωγής με σταθερή ροή και κύκλωμα διανομής με κυμαινόμενη ροή. Παραδείγματα υδραυλικής εγκατάστασης Υψηλή περιοχή + περιοχή χαμηλής θερμοκρασίας. Υψηλή περιοχή + 2 περιοχές χαμηλής θερμοκρασίας. Αισθητήρας εξωτερικής θερμοκρασίας S S Περιοχή χαμηλής θερμοκρασίας Αισθητήρας εξωτερικής θερμοκρασίας Περιοχή 1 χαμηλής θερμοκρασίας εικ Περιοχή υψηλής θερμοκρασίας Περιοχή 2 χαμηλής θερμοκρασίας εικ Περιοχή υψηλής θερμοκρασίας

52 ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ Προειδοποιήσεις Πριν εκτελέσετε όλες τις εργασίες που περιγράφονται ακολούθως, βεβαιωθείτε ότι ο διπολικός διακόπτης που προβλέπεται από την εγκατάσταση είναι σβηστός. Αφαιρέστε τον εμπρόσθιο πίνακα του πλαισίου δείτε τμήμα "Αποσυναρμολόγηση πλαισίων" στη σελ. 63. Ανοίξτε τη βαλβίδα 6 σε εικ Ανοίξτε μια ή περισσότερες βαλβίδες ζεστού νερού για να εξαερώσετε τις σωληνώσεις Σηκώστε το πώμα της βαλβίδας αυτόματης εξαέρωσης 25 σε εικ Αλληλουχία εργασιών Τροφοδοσία αερίου εικ. 6.3 εικ. 6.1 Θέση Ανοικτή Ανοίξτε τη βαλβίδα του μετρητή αερίου και εκείνη επάνω στο λέβητα. 5 σε εικ Βεβαιωθείτε με σαπουνόνερο ή αντίστοιχο προϊόν, για τη στεγανότητα του ρακόρ του αερίου. Κλείστε και πάλι τη βαλβίδα αερίου 5 σε εικ Πριν χαλαρώσετε το ρακόρ εξαέρωσης πρωτεύοντος εναλλάκτη συμπυκνώματος 17 σε εικ. 6.4 συνδέστε ένα σωληνάκι εκτόνωσης στην ελαστική σύνδεση για να αφήσετε να φύγει το νερό εξόδου Κλειστή θέση εικ εικ. 6.4 Ανοίξτε τις βαλβίδες των σωμάτων. Γεμίστε την εγκατάσταση θέρμανσης, δείτε τμήμα "Γέμισμα του κυκλώματος θέρμανσης" στη σελ. 14 και κλείστε ξανά το ρακόρ εξαέρωσης

53 ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ πρωτεύοντος εναλλάκτη συμπυκνώματος 17 σε εικ. 6.4 σε Αφαιρέστε το σωληνάκι εκκένωσης. Εξαερώστε τα σώματα και τα διάφορα ψηλά σημεία της εγκατάστασης, στη συνέχεια κλείστε τυχόν χειροκίνητες διατάξεις εκκένωσης Αφαιρέστε το καπάκι 28 σε εικ. 6.3 και ξεμπλοκάρετε την αντλία στρέφοντας το στροφείο με ένα κατσαβίδι. Κατά τη διάρκεια αυτής της λειτουργίας, εξαερώστε την αντλία. Κλείστε ξανά το καπάκι της αντλίας. Ολοκληρώστε την πλήρωση της εγκατάστασης θέρμανσης. Ο εξαερισμός της εγκατάσταση, όπως και της αντλίας θα πρέπει να επαναληφθούν αρκετές φορές. διπολικό διακόπτη της εγκατάστασης. Η οθόνη LCD θα εμφανίσει τη διαδοχή εικ εικ. 6.6 Στρέψτε τον επιλογέα λειτουργίας 10 όπως στην εικ Γεμίστε το σιφόνι εκκένωσης συμπύκνωσης με περίπου μισό λίτρο νερού για να αποφύγετε στην πρώτη έναυση να βγει αέρας. Για τη λειτουργία αυτή μπορείτε να χρησιμοποιήσετε τη διαφυγή αερίων που βρίσκεται στην εκτόνωση. ( εικ. 6.5 ). Παροχές απαερίων εικ. 6.7 Η οθόνη LCD θα εμφανίσει τη διαδοχή της εικ εικ. 6.5 Τοποθετήστε τον εμπρόσθιο πίνακα του πλαισίου. Τροφοδοτήστε με ρεύμα το λέβητα από το εικ. 6.8 Ανοίξτε τη βαλβίδα αερίου

54 ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ Βεβαιωθείτε ότι ο θερμοστάτης περιβάλλοντος βρίσκεται στη θέση «ζήτησης θερμότητας». Βεβαιωθείτε για την καλή λειτουργία του λέβητα τόσο στη λειτουργία νερού χρήσης όσο και στη θέρμανση. Ελέγξτε τις πιέσεις και τη χωρητικότητα αερίου όπως δείχνει η τμήμα "ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ " στη σελ. 55 σε αυτό το εγχειρίδιο. Βεβαιωθείτε ότι το συμπύκνωμα που παράγει η λειτουργία γεμίζει το σιφόνι και εκτονώνεται κανονικά στο σωλήνα εκτόνωσης αερίου. Σβήστε το λέβητα φέρνοντας τον επιλογέα λειτουργίας 10 στη θέση όπως στην εικ εικ. 6.9 Δείξτε στο χρήστη τη σωστή λειτουργία της συσκευής και τις λειτουργίες: - έναυσης - σβησίματος - ρύθμισης Ο χρήστης θα πρέπει να φυλάξει τα έγγραφα σε καλή κατάσταση και εύκολα προσβάσιμα για παραπομπή

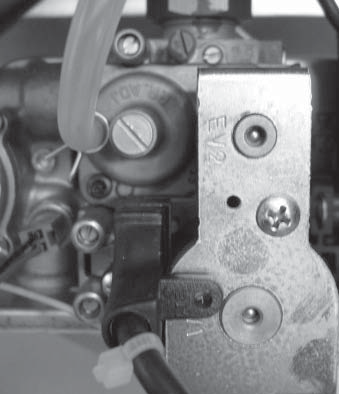

55 ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ 7 ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ 7.1 Προειδοποιήσεις Μετά από κάθε μέτρηση των πιέσεων αερίου, κλείστε καλά τις οπές πίεσης που χρησιμοποιούνται. Μετά από κάθε ρύθμιση αερίου τα όργανα ρύθμισης της βαλβίδας θα πρέπει να έχουν σφραγιστεί. Προσοχή, κίνδυνος ηλεκτροπληξίας. Κατά τη διάρκεια των λειτουργιών που περιγράφει το μέρος αυτό, ο λέβητας βρίσκεται υπό πίεση. Μην ακουμπάτε κανένα ηλεκτρικό μέρος. 7.2 Λειτουργία και ρύθμιση αερίου Αφαιρέστε τον εμπρόσθιο πίνακα του πλαισίου του λέβητα δείτε τμήμα "Αποσυναρμολόγηση πλαισίων" στη σελ. 63. Επαλήθευση πίεσης δικτύου. Με το λέβητα σβηστό (εκτός λειτουργίας), ελέγξτε την πίεση τροφοδοσίας χρησιμοποιώντας την παροχή 30 σε εικ. 7.9 και συγκρίνετε την τιμή που εμφανίζεται με τις τιμές του πίνακα Πιέσεων τροφοδοσίας αερίου στο τμήμα "Τεχνικά Στοιχεία" σελ 24. Κλείστε και πάλι καλά την παροχή πίεσης 30 σε εικ Έλεγχος ελάχιστης πίεσης στον καυστήρα Συνδέστε έναν αναλυτή αερίων στις παροχές ανάλυσης που βρίσκονται στις διαφυγές απαερίων του λέβητα εικ εικ. 7.1 Παροχές να ανάλυση απαερίων Τοποθετήστε τις λαβές του πίνακα ελέγχου όπως δείχνει η εικ εικ Τροφοδοτήστε με ρεύμα το λέβητα, στην οθόνη LCD θα εμφανιστούν τα ακόλουθα. εικ. 7.3 Για να μπείτε στον τρόπο λειτουργίας Καπνοδόχος, θα πρέπει να μπείτε στον προγραμματισμό πατώντας για 10 δευτερόλεπτα το κουμπί αποκατάστασης 11 σε εικ. 7.2 μέχρι την εμφάνιση της παραμέτρου P01 στην οθόνη LCD. Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (η

56 ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ διαδοχή P01 εναλλάσσεται ). εικ. 7.6 εικ. 7.4 ΕΛΑΧΙΣΤΟΣ ΜΕΓΙΣΤΟΣ Πατήστε το κουμπί αποκατάστασης 11 σε εικ. 7.2 για να εμφανιστούν οι διάφορες παράμετροι μέχρι την επίτευξη του παραμέτρου P09 που ισχύει για τη ρύθμιση του τρόπου λειτουργίας Καπνοδόχου. Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (η διαδοχή P09 εναλλάσσεται με 00). εικ. 7.7 Η ενεργοποίηση της Καπνοδόχου μπορεί να εμφανιστεί και στην οθόνη LCD με την έναυσης εναλλακτικά των συμβόλων που αναφέρονται στην εικ εικ. 7.5 Στρέψτε τη λαβή ρύθμισης θερμοκρασίας σωμάτων 9 σε εικ. 7.7 στο ελάχιστο, στην οθόνη LCD θα εμφανιστούν τα ακόλουθα (η διαδοχή P09 εναλλάσσεται με εικ. 7.8 Βεβαιωθείτε ότι ο θερμοστάτης περιβάλλοντος βρίσκεται στη θέση «ζήτησης θερμότητας». Πάρτε μεγάλη ποσότητα ζεστού νερού χρήσης ανοίγοντας τις βρύσες. Συγκρίνετε την τιμή CO 2 που διαβάζει ο αναλυτής με εκείνη του πίνακα CO 2 στο

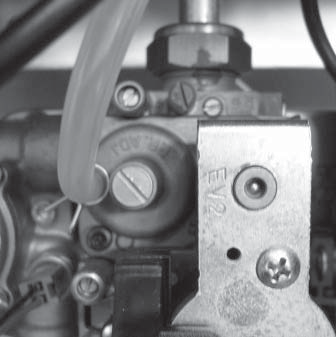

57 ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ Q.ελ. τμήμα "Τεχνικών Στοιχείων" σελ 24. Για να ρυθμίσετε το CO 2 του λέβητα (πίεση του αερίου στον καυστήρα) ξεβιδώστε εντελώς το χάλκινο καπάκι προστασίας B και στην εξαγωνική βίδα ø 4 mm που βρίσκεται από κάτω εικ. 7.9, στρέφοντας δεξιόστροφα το CO 2 αυξάνει. των συμβόλων που αναφέρονται στην εικ (Παράδειγμα: θερμικής ισχύς θέρμανσης στο μέγιστο). A B εικ εικ. 7.9 Έλεγχος μέγιστης πίεσης στον καυστήρα Στρέψτε τη λαβή θερμοκρασίας των σωμάτων 9 στο μέγιστο εικ και ελέγξτε την τιμή του CO 2. ΕΛΑΧΙΣΤΟΣ ΜΕΓΙΣΤΟΣ Συγκρίνετε την τιμή CO 2 που διαβάζει ο αναλυτής με εκείνη του πίνακα "Τεχνικά Στοιχεία" σελ 24 του CO 2 σε Q.nom. Αν τα δύο δεδομένα δεν συμπίπτουν ρυθμίστε τη βίδα ρύθμισης στο μέγιστο RQ ( A σε εικ. 7.9 ) της βαλβίδας αερίου και ρυθμίστε το CO 2 στην ίδια τιμή που αναφέρεται στον πίνακα του τμήματος "Τεχνικά Στοιχεία" σελ 24. Στρέφοντας σε δεξιόστροφα το CO 2 μειώνεται. Βεβαιωθείτε ότι η τιμή του CO 2 στο Q min. δεν έχει βγει από το πεδίο τιμών του πίνακα CO 2 στο Q min στο τμήμα "Τεχνικά Στοιχεία" σελ 24. Κλείστε τις βαλβίδες ζεστού νερού χρήσης. Σβήστε το λέβητα φέρνοντας τον επιλογέα λειτουργίας 10 στη θέση εικ εικ Στην οθόνη LCD η διαφοροποίηση σημειώνεται με την εναλλαγή της ένευσες

58 ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ 10 εικ Κατά τη διάρκεια των εργασιών ελέγχου της μέγιστης και της ελάχιστης πίεσης του καυστήρα, ελέγξτε τη χωρητικότητα του αερίου στο μετρητή και συγκρίνετε την τιμή του με τα δεδομένα χωρητικότητα αερίου, δείτε τμήμα "Τεχνικά Στοιχεία" σελ 24. Κλείστε και πάλι τις παροχές ανάλυσης των αερίων

59 8 ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ 8.1 Προειδοποιήσεις Οι εργασίες προσαρμογής του λέβητα στο είδος αερίου που διατίθεται θα πρέπει να γίνουν σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης. A Τα στοιχεία που χρησιμοποιούνται για την προσαρμογή του διαθέσιμου είδους αερίου, θα πρέπει να είναι αποκλειστικά αυθεντικά ανταλλακτικά. Για τις οδηγίες ρύθμισης της βαλβίδας αερίου του λέβητα, απευθυνθείτε στην τμήμα "ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ " στη σελ. 55. εικ. 8.1 Αφαιρέστε τη φουρκέτα B και αφαιρέστε το σωλήνα αερίου C ( εικ. 8.2 ). 8.2 Λειτουργία και ρύθμιση αερίου Βεβαιωθείτε ότι η βαλβίδα που έχει συναρμολογηθεί επί της σωλήνωσης του λέβητα είναι κλειστή και η συσκευή δεν βρίσκεται υπό τάση. B Αφαιρέστε τον εμπρόσθιο και τους πλευρικού πίνακες του πλαισίου όπως δείχνει η τμήμα "ΣΥΝΤΉΡΗΣΗ" στη σελ. 63. Αφαιρέστε το κινητό τοίχωμα του στεγανού θαλάμου. Ξεβιδώστε τη ράγα A του σωλήνα αερίου που δείχνει η εικ C εικ. 8.2 Προχωρήστε σε μετατροπή του είδους του αερίου αντικαθιστώντας σωστά το διάφραγμα του αερίου εικ. 8.3, ανατρέχοντας στο τμήμα "Τεχνικά Στοιχεία" σελ. 24. ΣΥΝΤΗΡΗΣΗ

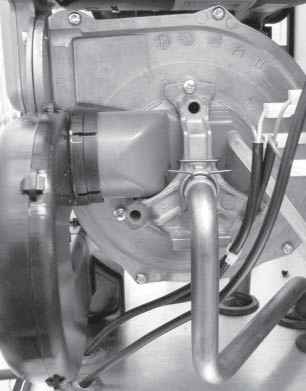

60 ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ Διάφραγμα αερίου εικ. 8.4 Τροφοδοτήστε με ρεύμα το λέβητα, στην οθόνη LCD θα εμφανιστούν τα ακόλουθα. εικ. 8.3 Προσοχή για την εκ νέου τοποθέτηση προχωρήστε στις εργασίες με τον αντίστροφο τρόπο, με προσοχή ώστε να μη χαλάσετε το δακτύλιο OR του σωλήνα κατά την είσοδο του σωλήνα στο aerotech και προχωρήστε σε δοκιμή στεγάνωσης αφού σφίξετε τη ράγα του σωλήνα αερίου ( εικ. 8.1 ). Ο λέβητας έχει ρυθμιστεί από το εργοστάσιο ώστε να λειτουργεί με φυσικό αέριο (G20). εικ. 8.5 Για να ρυθμίστε το είδος αερίου θα πρέπει να μπείτε σε προγραμματισμό πατώντας για 15 δευτερόλεπτα το κουμπί αποκατάστασης 11 σε εικ. 8.4 μέχρις ότου εξαφανιστεί η παράμετρος P01 στην οθόνη LCD. Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (αλληλουχία P01 εναλλάσσετα ). ΣΥΝΤΗΡΗΣΗ Για τη ρύθμιση της λειτουργίας του λέβητα αερίου GPL (G30 - G31) προχωρήστε στις παρακάτω ενέργειες. Ρύθμιση τύπου αερίου πρώτου επιπέδου Αφαιρέστε την ηλεκτρική τροφοδοσία από το λέβητα από τον διπολικό διακόπτη. Τοποθετήστε τις λαβές 9 και 10 όπως στη εικ εικ Πατήστε το κουμπί αποκατάστασης 11 σε εικ. 8.4 για να εμφανιστούν οι διάφορες παράμετροι

61 ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ μέχρι την επίτευξη του παραμέτρου P05 P05που ισχύει για τη ρύθμιση του είδους αερίου. Στην οθόνη LCD θα εμφανιστεί το ακόλουθο (η διαδοχή P05 εναλλάσσεται με 01). Παράδειγμα: Αν το είδος αερίου τροφοδοσίας είναι το GPL (G30-G31) και ο λέβητας έχει ρυθμιστεί για τη λειτουργία με μεθάνιο (G20) στρέψτε τη λαβή 9 σε εικ. 8.4 όπως στην εικ Είδος αερίου Είδος αερίου Μεθάνιο GPL εικ. 8.7 Για να αλλάξει η ρύθμιση, στρέψτε το κουμπί 9 και τοποθετήστε το στην προκαθορισμένη θέση, δείτε εικ Είδος αερίου Είδος αερίου εικ. 8.9 Αρ. Ρύθμισης Στην οθόνη LCD εμφανίζεται η ακόλουθη οθόνη (η αλληλουχία P05 εναλλάσσεται στο 07). Μεθάνιο GPL εικ εικ. 8.8 Αρ. Ρύθμισης Ο πίνακας που ακολουθεί συνοψίζει τη σχέση μεταξύ είδους αερίου, ρύθμισης λαβής και εμφάνισης LCD. ΑΕΡΙΟ SET Λαβή LCD Μεθάνιο(G20) 1 01 GLP G30-G Μόλις ρυθμιστεί το είδος αερίου, η επιβεβαίωση της αποθήκευσης γίνεται αυτόματα, μετά από 5 δευτερόλεπτα με την εμφάνιση στην οθόνη LCD της επιγραφής OK. εικ Ρύθμιση τύπου αερίου δευτέρου επιπέδου Πατήστε το κουμπί αποκατάστασης 11 σε εικ ΣΥΝΤΗΡΗΣΗ

62 ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ 8.4 για την επίτευξη της παραμέτρου P06 που ισχύει για τη ρύθμιση του είδους αερίου (δεύτερου επιπέδου). Στην οθόνη LCD εμφανίζεται η ακόλουθη οθόνη (η αλληλουχία P06 εναλλάσσεται 01). ( εικ ), ή αφαιρέστε την ηλεκτρική τροφοδοσία του λέβητα. 10 εικ εικ Για να αλλάξει η ρύθμιση, στρέψτε το κουμπί στη θερμοκρασία νερού χρήσης 9 σε εικ. 8.4 και τοποθετήστε το στη θέση που έχει προεπιλεγεί και δείτε και εικ Ο πίνακας που ακολουθεί συνοψίζει τη σχέση μεταξύ είδους αερίου δευτέρου επίπεδου, ρύθμισης λαβής και εμφάνισης LCD. ΑΕΡΙΟ SET Λαβή LCD Μεθάνιο G GLP G30-G Προχωρήστε στις ρυθμίσεις της βαλβίδας αερίου βάσει των οδηγιών που αναφέρονται στην τμήμα "ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ " στη σελ. 55. Τοποθετήστε ξανά τον εμπρόσθιο και τους πλευρικού πίνακες του πλαισίου. Τοποθετήστε την ετικέτα που δείχνει τη φύση του αερίου και την τιμή πίεσης για την οποία έχει ρυθμιστεί η συσκευή. Η αυτοκόλλητη ετικέτα περιλαμβάνεται στο σετ μετατροπής. ΣΥΝΤΗΡΗΣΗ Στην οθόνη LCD εμφανίζεται η ακόλουθη οθόνη (η αλληλουχία P06 εναλλάσσεται στο 07). εικ Για να βγείτε από τον προγραμματισμό τοποθετήστε τον επιλογέα λειτουργίας 10 σε

63 ΣΥΝΤΗΡΗΣΗ 9 ΣΥΝΤΗΡΗΣΗ 9.1 Προειδοποιήσεις Οι εργασίες που περιγράφονται σε αυτό το κεφάλαιο θα πρέπει να εκτελεστού από ειδικευμένο και καταρτισμένο προσωπικό και για το λόγο αυτό συνιστούμε να απευθυνθείτε σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης. Αφαιρέστε τις βίδες A. Αφαιρέστε τον εμπρόσθιο πίνακα μετακινώντας τον προς τα πάνω έτσι ώστε να ελευθερωθεί από τους κάτω γάντζους στην εικ Πλευρικοί πίνακες Για την αποτελεσματική και κανονική λειτουργία, ο χρήστης θα πρέπει να φροντίσει μια φορά το χρόνο για τη συντήρηση και τον καθαρισμό που θα πρέπει να γίνουν από έναν τεχνικό από το Εξουσιοδοτημένο Κέντρο Τεχνικής υποστήριξης. Αν αυτό το είδος επέμβασης δεν γίνει, ζημιές που αφορούν εξαρτήματα και προβλήματα λειτουργίας του λέβητα δεν θα καλύπτονται από τη συμβατική εγγύηση. Πριν προχωρήσετε σε οποιαδήποτε εργασία καθαρισμού, συντήρησης, ανοίγματος ή αποσυναρμολόγησης των πινάκων του λέβητα, αποσυνδέστε τη συσκευή από το δίκτυο ηλεκτρικής τροφοδοσίας πατώντας τον πολυπολικό διακόπτη της εγκατάστασης και κλείστε τη βαλβίδα αερίου. 9.2 Αποσυναρμολόγηση πλαισίων Εμπρόσθιος πίνακας Σημεία παροχών αέρα/αέριων για ανάλυση της καύσης εικ. 9.2 Χαλαρώστε τις βίδες B σε εικ. 9.2 και αφαιρέστε τα δύο πλευρικά πλαίσια σπρώχνοντας της από πάνω προς τα κάτω έτσι ώστε να ελευθερωθούν οι άνω γάντζοι. 9.3 Άδειασμα του κυκλώματος νερού χρήσης Κλείστε τη βαλβίδα εισόδου νερού χρήσης. Κλειστή θέση B ΣΥΝΤΗΡΗΣΗ εικ. 9.1 A εικ. 9.3 Ανοίξτε τις βαλβίδες ζεστού νερού χρήσης της εγκατάστασης

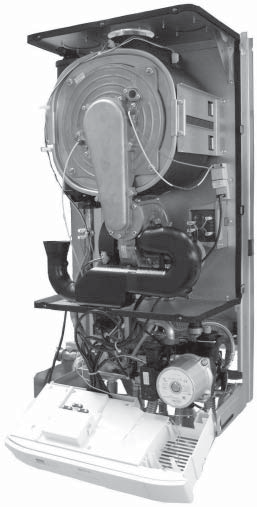

64 ΣΥΝΤΗΡΗΣΗ 9.4 Άδειασμα του κυκλώματος θέρμανσης Κλείστε τις βαλβίδες ανόδου και καθόδου της εγκατάστασης θέρμανσης. Χαλαρώστε τη βαλβίδα αδειάσματος του λέβητα που δείχνει η εικ Κλειστό Ανοιχτό 9.5 Καθαρισμός του πρωτεύοντος εναλλάκτη συμπυκνωμάτων και του καυστήρα Αφαίρεση του συστήματα καυστήρα ανεμιστήρα 43 σε εικ D D εικ. 9.4 Για να διευκολύνετε το άδειασμα χαλαρώστε το ρακόρ εκκένωσης πρωτεύοντος εναλλάκτη συμπυκνωμάτων στην εικ C 23 E 17 ΣΥΝΤΗΡΗΣΗ εικ εικ. 9.6 Αφαιρέστε τον εμπρόσθιο πίνακα του πλαισίου και στη συνέχεια τον κινητό τοίχο του στεγανού θαλάμου Αποσυνδέστε τα καλώδια των ηλεκτροδίων των έναυσης 41 και ανίχνευσης C. Ξεβιδώστε τη ράγα αερίου E. Ξεβιδώστε το σωλήνα σιλικόνης H ( εικ. 9.7 ). Αφαιρέστε τη φουρκέτα F και αφαιρέστε το σωλήνα αερίου G ( εικ. 9.7 ). Αποσυνδέστε τον αρθρωτό σωλήνα σιλανσιέ 23. Αποσυνδέστε τον αρθρωτό σωλήνα σιλανσιέ D και αφαιρέστε το σύστημα καυστήρα ανεμιστήρα 43 σε εικ. 9.6.

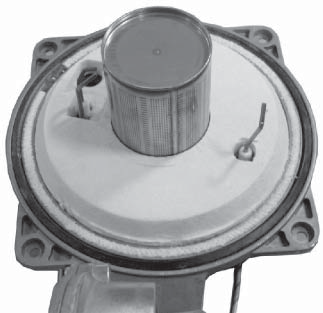

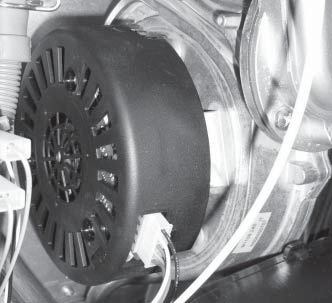

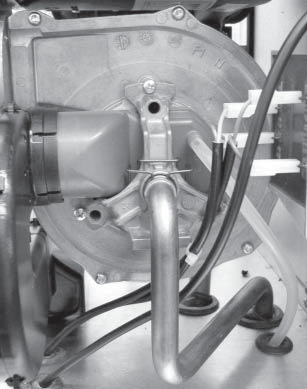

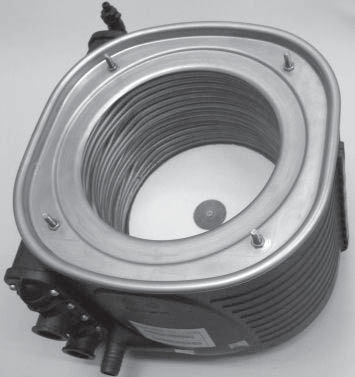

65 ΣΥΝΤΗΡΗΣΗ F G H εικ. 9.9 εικ. 9.7 Αποσυνδέστε το συνδετήρα του ανεμιστήρα J πατώντας το πλαστικό άγκιστρο I που βρίσκεται στο πίσω μέρος του συνδέτη εικ Το ηλεκτρόδιο ανίχνευσης C σε εικ. 9.6 λειτουργέ και ως αισθητήρας για τη σωστή εκκένωση του συμπυκνώματος. Αν το ηλεκτρόδιο αυτό έρθει σε επαφή με το συμπύκνωσης μέσα στο θάλαμο καύσης, μπλοκάρει τη ασφάλεια του λέβητα. Για το λόγο αυτό αν η μόνωση έχει υγρανθεί ή έχει αλλοιωθεί προχωρήστε σε αντικατάσταση. εικ. 9.8 I J Η φλάντζα σιλικόνης από το εμπρός τμήμα του θαλάμου καύσης θα πρέπει να αλλάξει αν φθαρεί και θα πρέπει οπωσδήποτε να αντικαθίσταται κάθε 2 χρόνια. εικ Αν υπάρχουν ακαθαρσίες στους σωλήνες του πρωτεύοντος εναλλάκτη συμπύκνωσης, σκουπίστε τις με ένα πινέλο και καθαρίστε ΣΥΝΤΗΡΗΣΗ
