ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ

Transcript

1

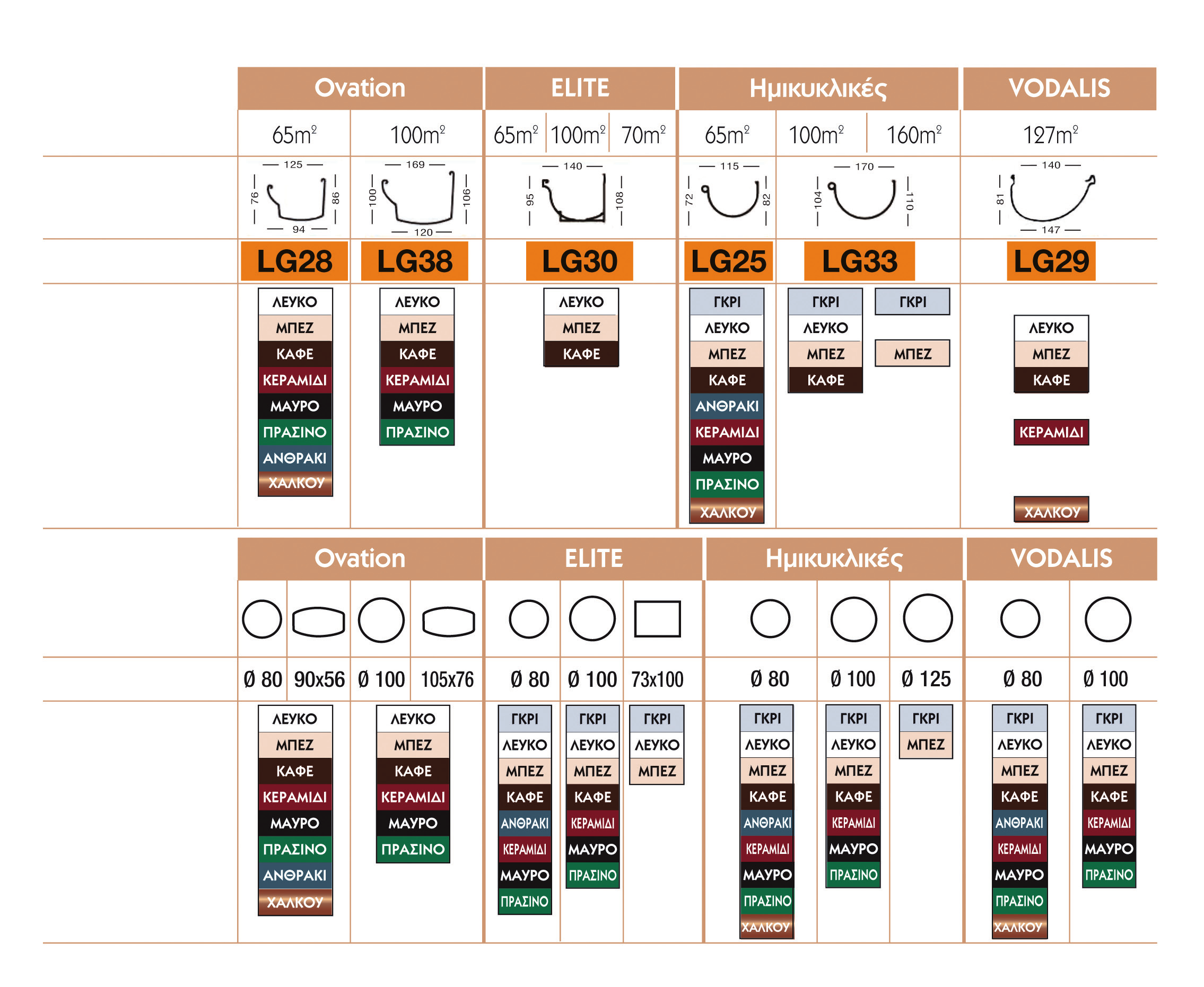

2 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ SYSTEME C.E. DE MANAGEMENT ENVIRONMENTAL ET D AUDIT SYSTEME C.E. DE MANAGEMENT ENVIRONMENTAL ET D AUDIT Δ ΙΑΤΟΜΕΣ ΠΟΥ ΚΑΛΥΠΤΟΥΝ ΚΑΘΕ ΣΥΓΧΡΟΝΗ ΚΑΙ ΠΑΡΑΔΟΣΙΑΚΗ ΚΑΤΑΣΚΕΥΗ numéro d enregistrement FR-S AFAQ No ENV/1996/14006 ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΥΡΩΠΑΪΚΗΣ ΕΝΩΣΗΣ: 1. NF EN Αντίσταση στην ηλιακή ακτινοβολία 2. NF EN KATHΓΟΡΙΑ Η - η ανώτερη που αντιστοιχεί σε αντοχή σε φορτίο 3. CSTB Διαπιστωμένο από το επιστημονικό κέντρο δημοσίων έργων Γαλλίας 4. HQE Περιβαλλοντολογικής ποιότητας κτιρίων Ε ΞΑΡΤΗΜΑΤΑ ΓΙΑ ΕΥΚΟΛΗ, ΓΡΗΓΟΡΗ ΚΑΙ ΑΙΣΘΗΤΙΚΑ ΑΨΟΓΗ ΣΥΝΔΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ Χ ΡΩΜΑΤΙΣΜΟΙ ΠΟΥ ΕΝΑΡΜΟΝΙΖΟΝΤΑΙ ΜΕ ΤΗΝ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΚΑΘΕ ΚΤΙΡΙΟΥ ΑΝΘΕΚΤΙΚΗ ΣΕ: U.V. Ακτινοβολία Θραύση Παγετό Ισχυρές καταιγίδες Μόλυνση περιβάλλοντος Φορτία ΟΔΗΓΙΕΣ ΓΙΑ ΤΗ ΣΩΣΤΗ ΕΠΙΛΟΓΗ ΤΗΣ ΥΔΡΟΡΡΟΗΣ ΣΑΣ 1. Μέτρηση επιφάνειας στέγης. Μήκος (Α) x Πλάτος (Β) = Μ2 επιφάνειας Μέγιστο μήκος (Α) που καλύπτει μια κατεβασιά: 12 μ. 2. Μέγιστη επιφάνεια στέγης που καλύπτεται από μια κατεβασιά ΔΙΑΤΟΜΕΣ ΚΑΙ ΣΩΛΗΝΩΝ ΚΑΤΕΒΑΣΙΑΣ ΜΕΓΙΣΤΗ ΕΠΙΦΑΝΕΙΑ ΣΤΕΓΗΣ (m2) ΕΞΥΠΗΡΕΤΟΥΜΕΝΗ ΑΠΟ ΜΙΑ ΚΑΤΕΒΑΣΙΑ ΔΙΑΤΟΜΗ ΤΥΠΟΣ ΥΔΡΟΡΡΟΗΣ ΔΙΑΘΕΣΙΜΟΙ ΧΡΩΜΑΤΙΣΜΟΙ ΔΙΑΤΟΜΗ ΣΩΛΗΝΑ Φ ΚΑΤΕΒΑΣΙΑΣ ΔΙΑΘΕΣΙΜΟΙ ΧΡΩΜΑΤΙΣΜΟΙ ΓΚΡΙ RAL 7047 ΚΑΦΕ RAL 8017 ΧΑΛΚΟΣ RAL ΠΡΑΣΙΝΟ RAL 6005 ΜΠΕΖ RAL 1015 ΛΕΥΚΟ RAL 9010 ΜΑΥΡΟ RAL 9011 ΚΕΡΑΜΙΔΙ RAL 3004 ΑΝΘΡΑΚΙ RAL 7016 Οι χρωματισμοί των υδρορροών προσεγγίζουν τα RAL που αναφέρονται παραπάνω.

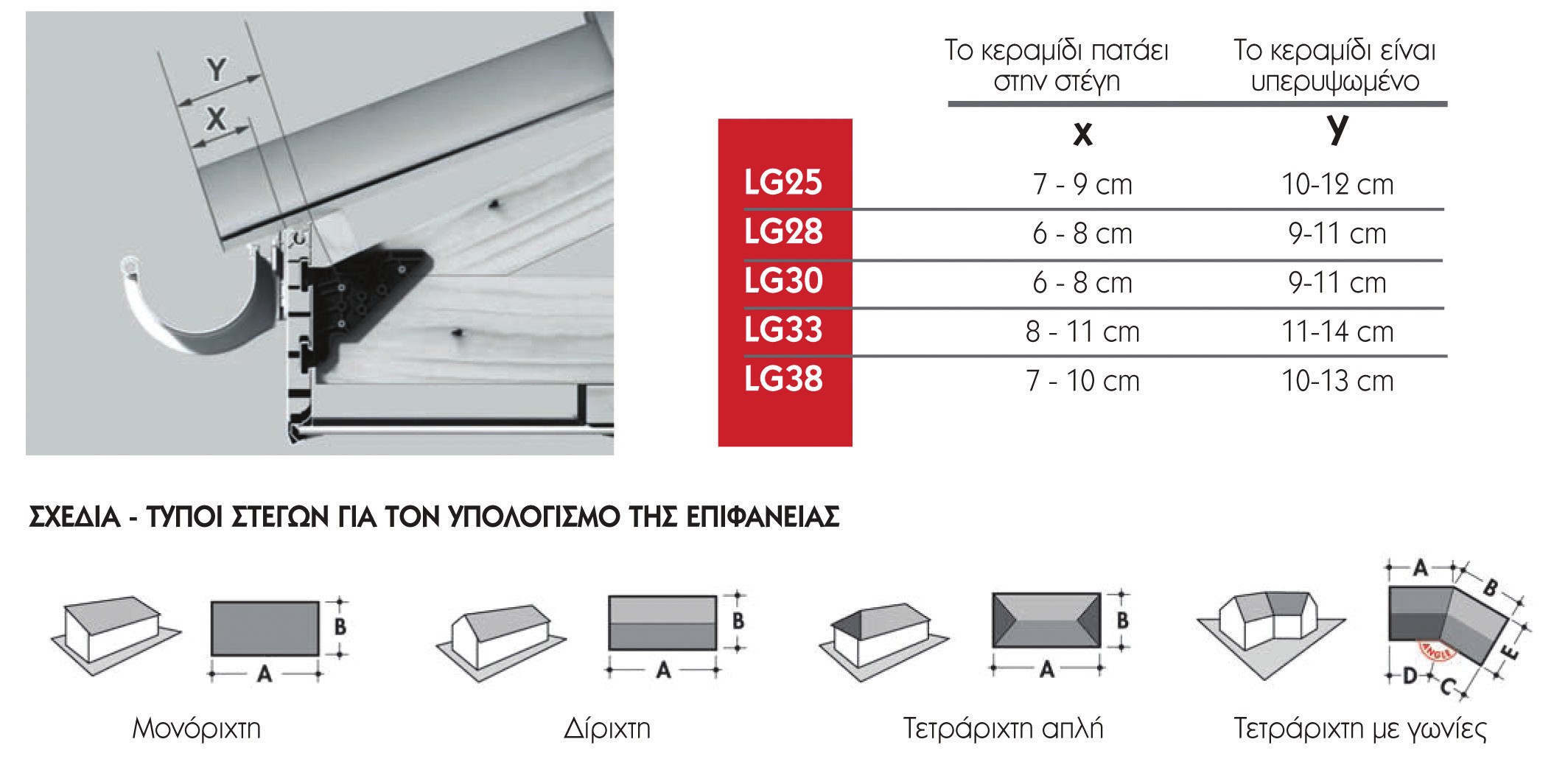

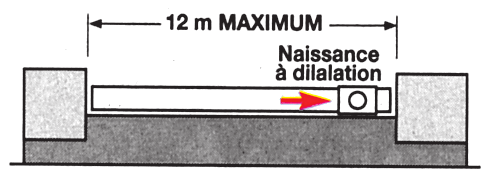

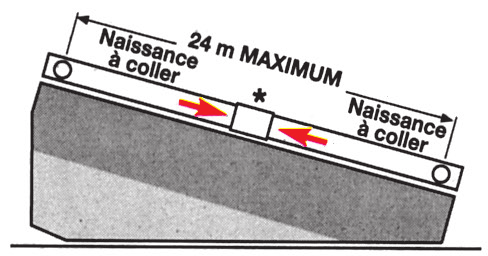

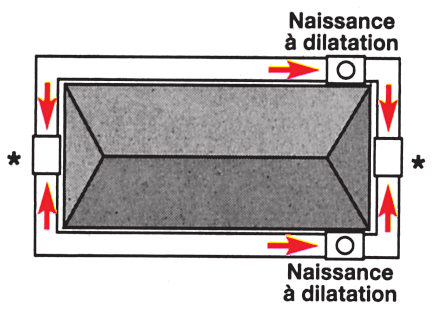

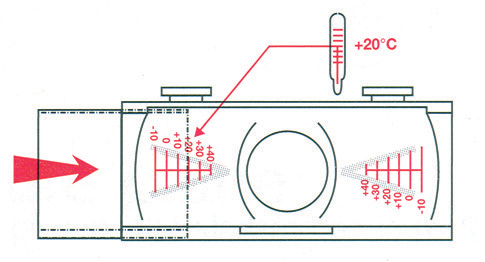

3 ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ Ακολουθώντας τις πιο κάτω απλές οδηγίες, η τοποθέτηση των Υδρορροών Nicoll, είναι εύκολη και γρήγορη, πετυχαίνοντας συγχρόνως ένα τέλειο αισθητικό και λειτουργικό αποτέλεσμα, χωρίς κανένα μελλοντικό πρόβλημα. 1. Yπολογίστε την επιφάνεια της στέγης, μήκος (Α) χ πλάτος( Β). Το (Α) αντιστοιχεί και στο μήκος της υδρορροής. 2. Ανάλογα με τα Μ 2 της επιφάνειας, επιλέξτε την πλευρά που θα βάλετε την κατεβασιά (Μία ή περισσότερες). 3. Με ράμα, δώστε την κλίση της υδρορροής, προς την πλευρά της κατεβασιάς (3-5 χιλ./μ.). 4. Τοποθετήστε το στήριγμα της Υδρορροής, ανά 60εκ. (στήριξη σε μετώπη) ή ανά 50 εκ. (στήριξη σε κεραμίδι). 5. Στηρίξτε το Ταφ (Κολλητό ή Διαστολής) στο σημείο που θα έρθει ο σωλήνας της κατεβασιάς. 6. Κάντε όλες τις ενώσεις (ματίσεις) της Υδρορροής στο έδαφος και περιμένετε (10min) για να στεγνώσουν οι κολλήσεις. 7. Τοποθετήστε την, έτοιμη πλέον για τοποθέτηση, Υδρορροή στα επάνω άκρα των στηριγμάτων και κλιπάρετε τα άκρα ώστε να «δέσει» με τα στηρίγματα. ΕΙΔΙΚΕΣ ΠΕΡΙΠΤΩΣΕΙΣ ΤΟΠΟΘΕΤΗΣΗΣ Συντελεστής συστολής - διαστολής: 0,7χιλ. ανά μέτρο ανά 10 C, διαφορά θερμοκρασίας. Α Β C D Eάν η τοποθέτηση παρουσιάζεται όπως στο σχέδιο A. «Eυθύγραμμη χωρίς γύρισμα με γωνία» και δεν υπερβαίνει το μήκος τα 12 μ.τότε ένα ENΔIAMEΣO KOΛΛHTO ΔIΠΛO TAΦ αρκεί. H διαστολή της υδρορροής θα εμφανισθεί στην ελεύθερη πλευρά, απέναντι από την κατεβασιά. Εάν η τοποθέτηση παρουσιάζεται όπως στο σχέδιο B. «Eυθύγραμμη μπλοκαρισμένη στα δύο άκρα ή στην άλλη άκρη της κατεβασιάς» και το μήκος δεν υπερβαίνει τα 12 μ., τότε θα χρειαστεί για την κατεβασιά ένα ENΔIAMEΣO ΔIΠΛO TAΦ ΔIA- ΣTOΛHΣ. Eάν η τοποθέτηση σε ευθεία ξεπερνάει τα 12μ. και παρουσιάζεται όπως στο σχέδιο C. «Eυθύγραμη με ή χωρίς γύρισμα με γωνία», η χρήση 2 ENΔIAMEΣΩN KOΛΛHTΩN TAΦ και 1 OΔONTOΣYNΔEΣHΣ ΔIAΣTOΛHΣ είναι απαραίτητη. H απόσταση μεταξύ 2 TAΦ δεν πρέπει να ξεπερνά τα 24 μ. Eάν η τοποθέτηση γίνει «περιμετρικά σε τετράριχτη στέγη» όπως στο σχέδιο D, τότε είναι αναγκαία η χρήση και ENΔIAMEΣOY ΔIΠΛOY TAΦ ΔIAΣTO- ΛHΣ KAI OΔONTOΣYNΔEΣHΣ ΔIA ΣTOΛHΣ. ΣΗΜ.: Το Ταφ και ο Σύνδεσμος διαστολής είναι τα εξαρτήματα που παραμένουν ελεύθερα, χωρίς κόλληση. Τα δύο αυτά εξαρτήματα, φέρουν εσωτερικά, γραμμώσεις θερμοκρασίας (-10 Cέως+40 C). Το άκρο της Υδρορροής, θα πρέπει να σταματάει στην πιο κοντινή γραμμή που αντιστοιχεί στην θερμοκρασία περιβάλλοντος, την ημέρα της τοποθέτησης. ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΤΩΝ ΣΤΗΡΙΓΜΑΤΩΝ ΥΔΡΟΡΡΟΗΣ ΣΕ ΚΑΤΑΚΟΡΥΦΗ ΜΕΤΩΠΗ 61

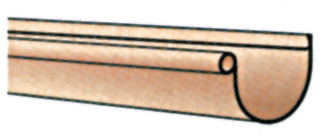

4 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΥΔΡΟΡΡΟΕΣ ΤΥΠΟΥ 25 ΚΟΛΛΗΤΕΣ ΠΕΡΙΓΡΑΦΗ ΓΚΡΙ ΜΠΕΖ ΛΕΥΚΟ ΚΑΦΕ ΚΕΡΑΜΙΔΙ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΥΔΡΟΡΡΟΗ (*) Μήκος 4 μ. LG25 LG25S LG25B μ.χ10τεμ. Μήκος 4 μ. LG25M LG25R μ.χ10τεμ. ΕΞΑΡΤΗΜΑΤA ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ Διαστολικό Φ80 NAD25 NAD25S NAD25B NAD25M NAD25R Κολλητό Φ80 NAC25 NAC25S NAC25B NAC25M NAC25R ΓΩΝΙΕΣ ΥΔΡΟΡΡΟΗΣ 90 (Εσωτ. / Εξωτ.) ANC25 ANC25S ANC25B ANC25M ANC25R (Για άλλες γωνίες συμβουλευτείτε μας) ANC525 ANC525S ANC525B ANC525M ANC525R ΣΥΝΔΕΣΕΙΣ Διαστολή 2 κατεβασιών BEC25 BEC25S BEC25B BEC25M BEC25R Διαστολική σύνδεση JND25 JND25S JND25B JND25M JND25R Σύνδεση Υδρορροής Koλλητή JNC25 JNC25S JNC25B JNC25M JNC25R ΤΑΠΕΣ Συμμετρική τάπα ταφ FCN25 FCN25S FCN25B FCN25M FCN25R Συμμετρική τάπα υδρορροής FCG25 FCG25S FCG25B FCG25M FCG25R ΣΤΗΡΙΓΜΑΤΑ ΥΔΡΟΡΡΟΗΣ Στήριγμα 3 σημείων BHGB25 BHGB25S BHGB25B BHGB25M BHGB25R Βάση στηρίγματος 3 σημείων KCB Στήριγμα μετώπης GB25P GB25PS GB25PB GB25PM GB25PR (**) Στήριγμα για μεταλλική προέκταση(**) BERGO25P BERGO25S BERGO25B BERGO25M BERGO25R (*) Άλλοι χρωματισμοί, κατόπιν παραγγελίας: ΠΡΑΣΙΝΟ, ΑΝΘΡΑΚΙ, ΜΑΥΡΟ. (**) Δεν περιλαμβάνεται το μεταλλικό στήριγμα (βλέπε σελ. 76) 62 ΣΗΜΕΙΩΣΗ: Η τιμή των Υδρορροών είναι ανά μέτρο μήκους και το μήκος αυτών 4 μέτρα. Εάν η τοποθέτηση της Υδρορροής προορίζεται για υψόμετρο άνω των 900μ., συμβουλευτείτε μας.

5 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΣΩΛΗΝΕΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ (ΚΑΘΟΔΟΥ) ΚΑΤΕΒΑΣΙΑΣ ΣΕ Φ80 ΠΕΡΙΓΡΑΦΗ ΓΚΡΙ ΜΠΕΖ ΛΕΥΚΟ ΚΑΦΕ ΚΕΡΑΜΙΔΙ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΣΩΛΗΝΑΣ ΚΑΘΟΔΟΥ Μήκος 4 μ. ΤD80 TD80S TD80B μ.χ10τεμ. Μήκος 4 μ. TD80M TD80R μ.χ10τεμ. ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΕΒΑΣΙΑΣ ΔΙΑΚΛΑΔΩΣΗ Α.-Θ (ΑΡΣ. - ΘΗΛ. Φ 80) BR16GT BR16GTS BR16GTB BR16GTM BR16GTR ΓΩΝΙΕΣ Α.-Θ. 20 CR2GT CR2GTS CR2GTB CR2GTM CR2GTR CR4GT CR4GTS CR4GTB CR4GTM CR4GTR CR6GT CR6GTS CR6GTB CR6GTM CR6GTR CR8GT CR8GTS CR8GTB CR8GTM CR8GTR ΓΩΝΙΕΣ Θ.-Θ. 45 CR44GT CR44GTS CR44GTB CR44GTM CR44GTR CR66GT CR66GTS CR66GTB CR66GTM CR66GTR CR88GT CR88GTS CR88GTB CR88GTM CR88GTR ΠΕΡΊΒΛΗΜΑ ΣΩΛΉΝΑ Θ.-Θ. JRGT JRGTS JRGTB JRGTM JRGTR ΗΜΙΠΕΡΊΒΛΗΜΑ Α.-Θ. ZRGT ZRGTS ZRGTB ZRGTM ZRGTR ΣΥΛΛΈΚΤΕΣ 2 ΚΑΤΕΒΑΣΙΏΝ ΝΕΟ ΠΡΟΪΟΝ Απλός Μ χ Π x Υ: 20 χ 8 χ 22 JAM80 JAM80S JAM80B JAM80M JAM80R Δοχείο Μ χ Π x Υ: 18,1 χ 16,75 χ 25,9 BAO80 BAO80S BAO80B BAO80M (*) BAO80R ΣΠΑΣΙΜΑΤΑ ΓΩΝΙΩΝ 15 SR1GT SR1GTS SR1GTB SR1GTM SR1GTR SR3GT SR3GTS SR3GTB SR3GTM SR3GTR 2.28 ΕΝΙΣΧΥΜΈΝΟ ΆΚΡΑ ΥΔΡΟΡΡΟΗΣ Μήκος 1 μ. ίσιο DDF10R DDF10RS DDF10RB Με γωνία DCF10R DCF10RS DCF10RB ΣΤΗΡΊΓΜΑΤΑ ΣΩΛΉΝΑ Κολλιέ CORGT CORGTS CORGTB CORGTM CORGTR Λύρα CO80GT CO80GTS CO80GTB Σφικτήρας AC80GT (*) ΜΕΧΡΙ ΕΞΑΝΤΛΗΣΕΩΣ ΤΩΝ ΑΠΟΘΕΜΑΤΩΝ. 63

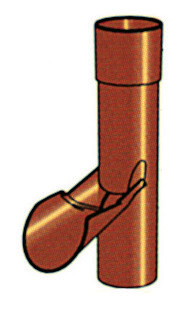

6 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΧΡΩΜΑΤΙΣΜΟΣ ΧΑΛΚΟΥ ΥΔΡΟΡΡΟΗ ΤΥΠΟΥ 25 ΚΟΛΛΗΤΗ ΣΩΛΗΝΑΣ ΚΑΤΕΒΑΣΙΑΣ Φ80 ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ ΣΥΣΚ. YΔΡΟΡΡΟΗ LG25C χ4μ. ΕΞΑΡΤΗΜΑΤΑ ΥΔΡΟΡΡΟΗΣ ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ ΣΥΣΚ. ΣΩΛΗΝΑΣ Φ 80 ΧΩΡΙΣ ΜΟΥΦΑ ΤD80C m ΜΕ ΜΟΥΦΑ ΤD80PC m ΔΙΑΣΤΟΛΙΚΟ Φ80 NAD25C ΔΙΑΚΛΑΔΩΣΗ (Aρσ. - Θηλ. Φ80) ΒR16GTC 7.51 KOΛΛΗΤΟ Φ80 NAC25C ΓΩΝΙΕΣ Α.-Θ. 20 CR2GTC ΓΩΝΙΕΣ ΥΔΡΟΡΡΟΗΣ 45 CR4GTC CR6GTC (ΕΣΩΤ./ΕΞΩΤ.) ANC25C CR8GTC ANC525C ΓΩΝΙΕΣ Θ.-Θ. (για άλλες γωνίες συμβουλευτείτε μας) ΣΥΝΔΕΣΕΙΣ ΥΔΡΟΡΡΟΗΣ 45 CR44GTC CR66GTC Διαστολή 2 κατεβασιών BEC25C CR88GTC Διαστολική σύνδεση JND25C ΠΕΡΊΒΛΗΜΑ JRGTC Σύνδεση Υδρορροής JNC25C ΗΜΙΠΕΡΊΒΛΗΜΑ Α.-Θ. ΖRGTC ΤΑΠΕΣ ΥΔΡΟΡΡΟΗΣ ΣΥΛΛΈΚΤΗΣ 2 ΕΠΙΦΑΝΕΙΏΝ JΑΜ80C Συμμετρική Τάπα Ταφ FCN25C ΣΠΑΣΙΜΑΤΑ ΓΩΝΙΩΝ Συμμετρική Τάπα Υδρορροής FCG25C SR1GTC SR3GTC ΣΤΗΡΙΓΜΑΤΑ ΥΔΡΟΡΡΟΗΣ Στήριγμα 3 σημείων BHGB25C ΣΥΛΛΈΚΤΗΣ ΝΕΡΟΎ REP80C Βάση στηρίγματος KCB ΣΥΛΛΈΚΤΗΣ ΦΎΛΛΩΝ 1PAF801C 1 Στήριγμα για μετώπη GB25PC ΣΤΗΡΊΓΜΑΤΑ ΣΩΛΉΝΑ CORGTC (**) Στήριγμα για μεταλλική προέκταση BERGO25C ΣΤΗΡΊΓΜΑΤΑ ΣΩΛΉΝΑ ΜΕ ΚΛΙΠ CORGT1C 1 64 (**) Δεν περιλαμβάνεται το μεταλλικό στήριγμα. Βλέπε σελ. 76

7 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΥΔΡΟΡΡΟΕΣ ΤΥΠΟΥ 28 OVATION ΠΕΡΙΓΡΑΦΗ ΛΕΥΚΟ ΜΠΕΖ ΚΑΦΕ ΚΕΡΑΜΙΔΙ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΥΔΡΟΡΡΟΗ Μήκος 4 μ. LG28Β LG28S μ.χ5τεμ. Μήκος 4 μ. LG28Μ LG28R μ.χ5τεμ. ΕΞΑΡΤΗΜΑΤA ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ ΔΙΑΣΤΟΛΙΚΟ 90χ56 NAD289B NAD289S NAD289M NAD289R Κολλητό Φ80 NAD28Β NAD28S NAD28Μ NAD28R ΓΩΝΙΕΣ ΥΔΡΟΡΡΟΗΣ 90 Εσωτερική AIC28B AIC28S AIC28M AIC28R Εξωτερική AEC28B AEC28S AEC28M AEC28R Εσωτερική AIC285B AIC285S AIC285M AIC285R Εξωτερική AEC285B AEC285S AEC285M AEC285R ΣΥΝΔΕΣΕΙΣ Διαστολική Σύνδεση (λάστιχο / κολλητή) JND28B JND28S JND28M JND28R Σύνδεση Υδρορροής Koλλητή JNC28B JNC28S JNC28M JNC28R (**) ΤΑΠΕΣ ΥΔΡΟΡΡΟΗΣ Αριστερή FG28B FG28S FG28M FG28R Δεξιά FD28B FD28S FD28M FD28R ΤΑΠΕΣ ΤΑΦ Αριστερή FGC28B FGC28S FGC28M FGC28R Δεξιά FDC28B FDC28S FDC28M FDC28R (*) ΣΤΗΡΙΓΜΑΤΑ ΥΔΡΟΡΡΟΗΣ Στήριγμα 3 σημείων BHGB28B BHGB28S BHGB28M BHGB28R Δέχεται μεταλλικό στήριγμα αναμονής ή κεραμιδιού (*) Βλέπε σελ. 76 Μεταλλικό στηρίγμα για κεραμίδι Bίδες μεταλλικών στηριγμάτων CTO 2.59 VI645ET Οδηγός κοπής GAB (**) ΜΕΧΡΙ ΕΞΑΝΤΛΗΣΕΩΣ ΤΩΝ ΑΠΟΘΕΜΑΤΩΝ. 65

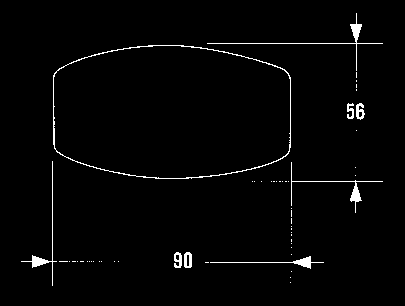

8 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΣΩΛΗΝΕΣ ΚΑΤΕΒΑΣΙΑΣ ΤD95 ΓΙΑ OVATION Τύπου 28 ΠΕΡΙΓΡΑΦΗ ΛΕΥΚΟ ΜΠΕΖ ΚΑΦΕ ΚΕΡΑΜΙΔΙ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΣΩΛΗΝΑΣ ΧΩΡΙΣ ΜΟΥΦΑ (*) Μήκος 4 μ. 90x56 TD95B TD95S μ.χ10τεμ. Μήκος 4 μ. 90x56 TD95M TD95R μ.χ10τεμ. ΕΞΑΡΤΗΜΑΤΑ ΣΩΛΗΝΑ ΔΙΑΚΛΑΔΩΣΗ (ΑΡΣ.-ΘΗΛ. 90χ56) ΒN16GTB ΒN16GTS ΒN16GTM ΒN16GTR ΓΩΝΙΕΣ Α.-Θ. 15 CN1GTB CN1GTS CN1GTM CN1GTR CN4GTB CN4GTS CN4GTM CN4GTR CN6GTB CN6GTS CN6GTM CN6GTR CN8GTB CN8GTS CN8GTM CN8GTR ΑΛΛΑΓΗΣ ΔΙΕΥΘΥΝΣΗΣ Πλευρική 90 CN9GTB CN9GTS CN9GTM CN9GTR Πλευρική CN06GTB CN06GTS CN06GTM CN06GTR Κάθετη 90 CNP9GTB CNP9GTS CNP9GTM CNP9GTR Μούφα ΑΡΣ.-ΘΗΛ. ΖΝGTB ΖΝGTS ΖΝGTM ΖΝGTR Συλλέκτης 2 επιφανειών απλός JAM95B JAM95S JAM95M JAM95R 10 ΝΕΟ ΠΡΟΪΟΝ Δοχείο Μ χ Π x Υ: 18,1 χ 16,75 χ 25,9 BAO95B BAO95S BAO95M ΣΤΗΡΙΓΜΑ ΣΩΛΗΝΑ CONGTB CONGTS CONGTM CONGTR ΜΟΥΦΑ Από 90x56 σε Φ 80 ZR95B ZR95S ZR95M ZR95R ΣΗΜΕΙΩΣΗ: Σε περίπτωση χρησιμοποίησης της υδρορροής τύπου 28 με Σωλήνα Φ 80, χρησιμοποιήστε το ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ ΝAD28, με το ανάλογο χρώμα και χρησιμοποιήστε όλα τα εξαρτήματα του σωλήνα Φ80. (Βλέπε σελίδα 63) (*) Για σωλήνα κατεβασιάς σε Φ80: βλ. σελίδα 63

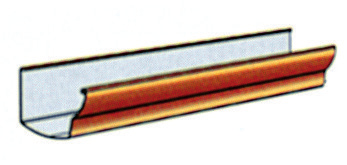

9 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΧΡΩΜΑΤΙΣΜΟΣ ΧΑΛΚΟΥ ΥΔΡΟΡΡΟΗ ΤΥΠΟΥ 28 ΟVATION ΣΩΛΗΝΑΣ ΚΑΤΕΒΑΣΙΑΣ ΤD95 ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ ΣΥΣΚ. ΥΔΡΟΡΡΟΗ Μήκος 4 μ. LG28C m ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ ΣΥΣΚ. ΣΩΛΗΝΑΣ ΧΩΡΙΣ ΜΟΥΦΑ 90χ56 μήκος 4 μ. ΤD95C m ΕΞΑΡΤΗΜΑΤΑ ΥΔΡΟΡΡΟΗΣ ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ ΕΞΑΡΤΗΜΑΤΑ ΣΩΛΗΝΑ ΔΙΑΣΤΟΛΙΚΟ (90χ56) NAD289C ΔΙΑΣΤΟΛΙΚΟ Φ80 NAD28C ΔΙΑΚΛΑΔΩΣΗ (ΑΡΣ.-ΘΗΛ. 90χ56) ΓΩΝΙΕΣ Α.-Θ. ΒN16GTC 10 ΓΩΝΙΕΣ ΥΔΡΟΡΡΟΗΣ 90 Εσωτερική AΙC28C CΝ1GTC CΝ4GTC Εξωτερική AΕC28C CΝ6GTC Εσωτερική AΙC285C CΝ8GTC Εξωτερική AΕC285C ΣΥΝΔΕΣΕΙΣ Διαστολική σύνδεση JND28C ΑΛΛΑΓΗΣ ΔΙΕΥΘΥΝΣΗΣ Πλευρική 90 CΝ9GTC Σύνδεση Υδρορροής JNC28C Πλευρική CN06GTC 10 ΤΑΠΕΣ ΥΔΡΟΡΡΟΗΣ Αριστερή FG28C Μετωπική 90 CΝP9GTC Δεξιά FD28C Mούφα Αρσ.-Θηλ. ΖΝGTC ΤΑΠΕΣ ΤΑΦ Αριστερή FGC28C Συλλέκτης 2 επιφανειών Απλός JAM95C 10 Δεξιά FDC28C Στήριγμα Σωλήνα CONGTC (**) ΣΤΗΡΙΓΜΑ Στήριγμα 3 σημείων BHGB28C (**) Δέχεται μεταλλικό στήριγμα βλέπε σελ. 76 Βάση στηρίγματος KCB Μούφα 90x56 σε Φ80 ΖR95C (*): Για σωλήνα κατεβασιάς σε Φ80 και χρωματισμό Χαλκού Βλέπε σελ. 64 Bίδες για μεταλλική στήριξη VI645ET Οδηγός κοπής GAB

10 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΥΔΡΟΡΡΟΕΣ ΤΥΠΟΥ 38 OVATION ΠΕΡΙΓΡΑΦΗ ΛΕΥΚΟ ΜΠΕΖ ΚΑΦΕ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΥΔΡΟΡΡΟΗ Μήκος 4 μ. LG38Β LG38S χ5=20μ. Μήκος 4 μ. LG38Μ χ5=20μ. ΕΞΑΡΤΗΜΑΤA ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ ΔΙΑΣΤΟΛΙΚΟ 105x76 NAD381B NAD381S NAD381M ΔΙΑΣΤΟΛΙΚΟ Φ 100 NAD38Β NAD38S NAD38Μ ΓΩΝΙΕΣ ΥΔΡΟΡΡΟΗΣ 90 Εσωτερική AIC38B AIC38S AIC38M Εξωτερική AEC38B AEC38S AEC38M Εσωτερική AIC385B AIC385S AIC385M Εξωτερική AEC385B AEC385S AEC385M ΣΥΝΔΕΣΕΙΣ Διαστολική Σύνδεση JND38B JND38S JND38M Σύνδεση Υδρορροής JNC38B JNC38S JNC38M ΤΑΠΕΣ ΥΔΡΟΡΡΟΗΣ Αριστερή FG38B FG38S FG38M 2.79 Δεξιά FD38B FD38S FD38M 2.79 ΤΑΠΕΣ ΤΑΦ Αριστερή FGC38B FGC38S FGC38M 2.79 Δεξιά FDC38B FDC38S FDC38M 2.79 ΣΤΗΡΙΓΜΑΤΑ ΥΔΡΟΡΡΟΗΣ Στήριγμα 3 σημείων δέχεται μεταλλικό στήριγμα (βλέπε σελ. 76) BHGB38B BHGB38S BHGB38M 2.32 Μεταλλικό στηρίγμα για κεραμίδι CTO 2.59 Bίδες για μεταλλική στήριξη VI645ET Οδηγός κοπής GAB

11 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΣΩΛΗΝΕΣ ΚΑΤΕΒΑΣΙΑΣ ΤD107 ΓΙΑ OVATION ΤΥΠΟΥ 38 ΠΕΡΙΓΡΑΦΗ ΛΕΥΚΟ ΜΠΕΖ ΚΑΦΕ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΣΩΛΗΝΑΣ ΧΩΡΙΣ ΜΟΥΦΑ 105x76 Μήκος 4 μ. TD107B TD107S 6.90 Μήκος 4 μ. TD107M 8.33 ΕΞΑΡΤΗΜΑΤΑ ΣΩΛΗΝΑ ΔΙΑΚΛΑΔΩΣΗ (ΑΡΣ.-ΘΗΛ. 105χ76) BM16GTB BM16GTS BM16GTM 10 ΓΩΝΙΕΣ ΑΡΣ. - ΘΗΛ. 15 CΜ1GTB CΜ1GTS CΜ1GTM CΜ6GTB CΜ6GTS CΜ6GTM CΜ8GTB CΜ8GTS CΜ8GTM ΑΛΛΑΓΗ ΔΙΕΥΘΥΝΣΗΣ Πλευρική 90 CΜ9GTB CΜ9GTS CΜ9GTM Πλευρική CM06GTB CM06GTS CM06GTM 10 Κάθετη 90 CΜP9GTB CΜP9GTS CΜP9GTM Μούφα Α.-Θ. σωλήνα ΖΜGTB ΖΜGTS ΖΜGTM Συλλέκτης 2 επιφανειών Aπλός JAM107B JAM107S JAM107M 1 Στήριγμα σωλήνα (105 χ 76) COΜGTB COΜGTS COΜGTM Mούφα Μετατροπής (Φ ) PCU107B PCU107S PCU107M

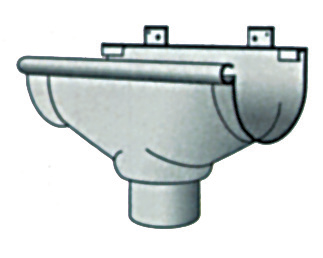

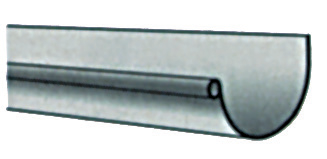

12 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΥΔΡΟΡΡΟΕΣ ΤΥΠΟΥ 33 ΜΕΓΑΛΩΝ ΕΠΙΦΑΝΕΙΩΝ ΕΞΟΔΟΣ Φ125 ΠΕΡΙΓΡΑΦΗ ΓΚΡΙ ΛΕΥΚΟ ΜΠΕΖ ΚΑΦΕ ΓΚΡΙ ΜΠΕΖ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΥΔΡΟΡΡΟΗ Μήκος 4 μ. LG33 LG33B LG33S μ.χ10τεμ. Μήκος 4 μ. LG33M 8.19 ΕΞΑΡΤΗΜΑΤΑ ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ Διαστολικό Φ100 NAD33 NAD33B NAD33S NAD33M Διαστολικό Φ125 NAD333 NAD333S Κολλητό Φ100 NAC33 NAC33B NAC33S NAC33M Κολλητό Φ125 NAC333 NAC333S ΓΩΝΙΕΣ ΥΔΡΟΡΡΟΗΣ 90 ANC33 ANC33B ANC33S ANC33M ANC533 ANC533B ANC533S ANC533M ΣΥΝΔΕΣΕΙΣ Διαστ. 2 κατεβασιών BEC33 BEC33B BEC33S BEC33M ΣΎΝΔΕΣΜΟΣ ΥΔΡΟΡΡΟΉΣ ΣΥΝΔΕΣΗ ΥΔΡΟΡΡΟΗΣ JNC33 JNC33B JNC33S JNC33M ΔΙΑΣΤΟΛΙΚΗ ΣΥΝΔΕΣΗ JND33 JND33B JND33S JND33M ΤΆΠΑ ΤΑΦ ΣΥΜΜΕΤΡΙΚΉ FCN33 FCN33B FCN33S FCN33M ΤΆΠΑ ΥΔΡΟΡΡΟΉΣ ΣΥΜΜΕΤΡΙΚΉ FCG33 FCG33B FCG33S FCG33M ΣΤΗΡΊΓΜΑΤΑ ΥΔΡΟΡΡΟΉΣ ΓΙΑ ΜΕΤΏΠΗ GB33P GB33PB GB33PS GB33PM ΣΤΗΡΊΓΜΑΤΑ ΓΙΑ ΜΕΤΑΛΛΙΚΉ ΠΡΟΈΚΤΑΣΗ BERGO33P BERGO33S BERGO33M ΣΗΜΕΙΩΣΗ: Ο τ. 33 καλύπτει ανάγκες μεγάλων επιφανειών (υπόστεγα, βιομηχανικά κτίρια, κτηνοτροφικές μονάδες...) Μεταλλικά στηρίγματα, αναμονές: Βλέπε σελ

13 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΣΩΛΗΝΕΣ ΚΑΤΕΒΑΣΙΑΣ Φ 100 & Φ 125 ΠΕΡΙΓΡΑΦΗ ΓΚΡΙ ΛΕΥΚΟ ΜΠΕΖ ΚΑΦΕ ΚΕΡΑΜΙΔΙ ΓΚΡΙ ΜΠΕΖ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ Φ100 / Φ125 ΣΩΛΗΝΑΣ Φ100 Φ100 Φ100 Φ100 Φ100 Φ125 Φ125 Μήκος 4 μ. TD100 TD100B TD100S 5.03 TD125 TD125S Μήκος 4 μ. TD100M TD100R 5.89 ΕΞΑΡΤΗΜΑΤΑ ΣΩΛΗΝΑ ΔΙΑΚΛΑΔΩΣΗ BT16GT BT16GTB BT16GTS BT16GTM BT16GTR 8.29 BX16GT BX16GTS ΓΩΝΙΕΣ AΡΣ. - ΘΗΛ. 20 CT2GT CT2GTB CT2GTS CT4GT CT4GTB CT4GTS CT4GTM CT4GTR 5.79 CX4GT CX4GTS CT6GT CT6GTB CT6GTS CT6GTM CT6GTR 8.00 CX6GT CX6GTS CT8GT CT8GTB CT8GTS CT8GTM CT8GTR 6.23 CX8GT CX8GTS 8.93 ΓΩΝΙΕΣ Θ.-Θ. 45 CT44GT CT44GTB CT44GTS CT66GT CT66GTB CT66GTS CT88GT CT88GTB CT88GTS 7.01 ΠEΡΙΒΛΗΜΑ ΣΩΛΗΝΑ Θ. - Θ. JTGT JTGTB JTGTS JTGTM JTGTR 2.46 JXGT JXGTS 3.53 ΗΜΙΠΕΡΙΒΛΗΜΑ ΑΡΣ. - ΘΗΛ. ZTGT ZTGTB ZTGTS ZTGTM ZTGTR 5.20 ZXGT ZXGTS 6.96 ΣΥΛΛΕΚΤΕΣ 2 ΕΠΙΦΑΝΕΙΩΝ Aπλός JAM100 JAM100B JAM100S JAM100M JAM100R ΝΕΟ ΠΡΟΪΟΝ Δοχείο BAO100 BAO100B BAO100S BAO100M Συστολή Φ100 σε Φ80 RE338 RE338GTB RE338GTS RE338GTM RE338GTR 3.77 ΣΤΗΡΊΓΜΑΤΑ ΣΩΛΉΝΑ Κολλιέ COΤGT COΤGTB COΤGTS COΤGTM COΤGTR 1.36 COXGT COXGTS 1.83 Λύρα CO100GT CO100GTS 1.26 CO125GT Σφικτήρας AC100GT AC125GT Κολλιέ με κλιπ COΤGT1B COΤGT1S COΤGT1M COΤGT1R Γωνίες απορροής υδάτων RWS1001B RWS1001S RWS1001M RWS1001R 71

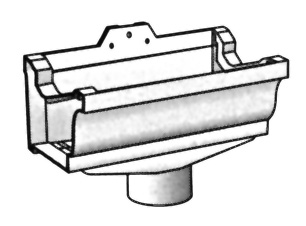

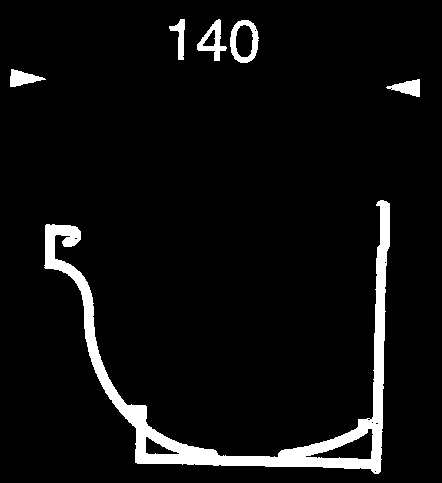

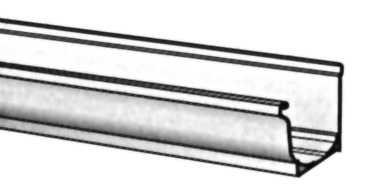

14 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΥΔΡΟΡΡΟH ΤΥΠΟΥ 30, ΕLITE ΠΕΡΙΓΡΑΦΗ ΛΕΥΚΟ ΜΠΕΖ ΚΑΦΕ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΥΔΡΟΡΡΟΗ Μήκος 4 μ. LG30B LG30S μ.χ5τεμ. LG30M μ.χ5τεμ. ΕΞΑΡΤΗΜΑΤA ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ Διαστολικό Φ 80 NAD30B NAD30S NAD30M Διαστολικό Φ 100 NAD300B NAD300S NAD300M Διαστολικό 73x100 NAD307B NAD307S ΓΩΝΙΕΣ ΥΔΡΟΡΡΟΗΣ 90 Εσωτερική AIC30B AIC30S AIC30M Εξωτερική AEC30B AEC30S AEC30M Εσωτερική AIC305B AIC305S AIC305M Εξωτερική AEC305B AEC305S AEC305M ΣΥΝΔΕΣΕΙΣ Διπλό Διαστολικό (χωρίζει τα νερά σε 2 κατεβασιές) BECF30B BECF30S BECF30M Σύνδεση Υδρορροής JNC30B JNC30S JNC30M ΤΑΠΕΣ ΥΔΡΟΡΡΟΗΣ Δεξιά FD30B FD30S FD30M Αριστερή FG30B FG30S FG30M ΤΑΠΕΣ ΤΑΦ Δεξιά FDC30B FDC30S FDC30M Αριστερή FGC30B FGC30S FGC30M ΣΤΗΡΙΓΜΑΤΑ ΥΔΡΟΡΡΟΗΣ Στήριγμα 3 σημείων δέχεται μεταλλικό στήρισμα BHGB30B BHGB30S BHGB30M ΣΗΜΕΙΩΣΗ: Μεταλλικά στηρίγματα, αναμονές: βλ. σελίδα 76

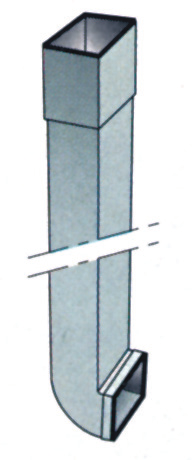

15 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΣΩΛΗΝΑΣ ΚΑΘΟΔΟΥ 73 χ 100 ΠΕΡΙΓΡΑΦΗ ΛΕΥΚΟ ΜΠΕΖ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΔΙΑΤΟΜΗ 73 χ100 Μήκος 4 μ. ΤD70Β TD70S μ.χ10τεμ. ΕΞΑΡΤΗΜΑΤA ΓΩΝΙΕΣ Α.-Θ. 45 CQ4GTΒ CQ4GTS CQ8GTB CQ8GTS ΓΩΝΙΑ ΑΛΛΑΓΗΣ ΔΙΕΥΘΥΝΣΗΣ 90 CQ9GTB CQ9GTS ΜΟΥΦΕΣ Μούφα Α.-Θ. ΖQGTB ΖQGTS Θηλ. Παραλληλόγραμμο Αρσ. Φ 80 MMR70B MMR70S Θηλ. Παραλληλόγραμμο Αρσ. Φ 100 MM170B MM170S 4.85 ΕΝΙΣΧΥΜΕΝΟ ΑΚΡΟ ΥΔΡΟΡΡΟΗΣ ΜΕ ΓΩΝΙΑ DC107S ΣΤΗΡΙΓΜΑ ΣΩΛΗΝΑ Κολλιέ CO70GTB CO70GTS

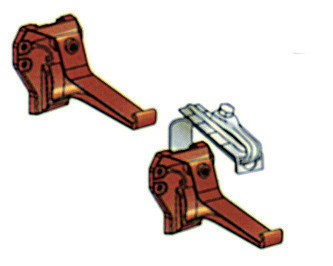

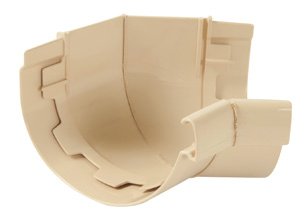

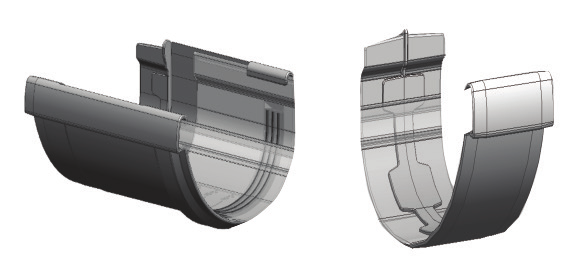

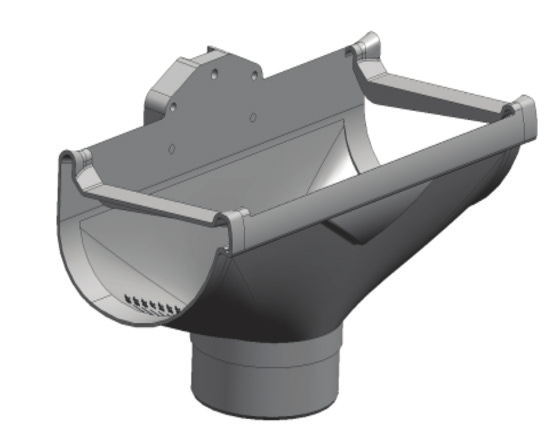

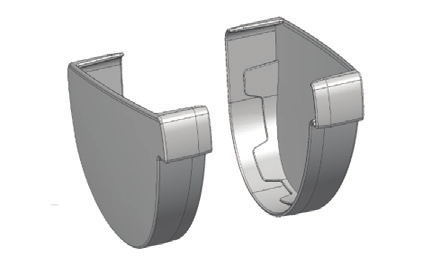

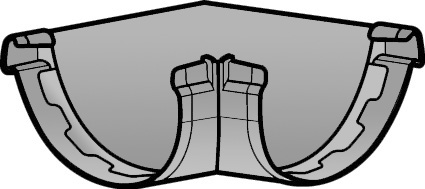

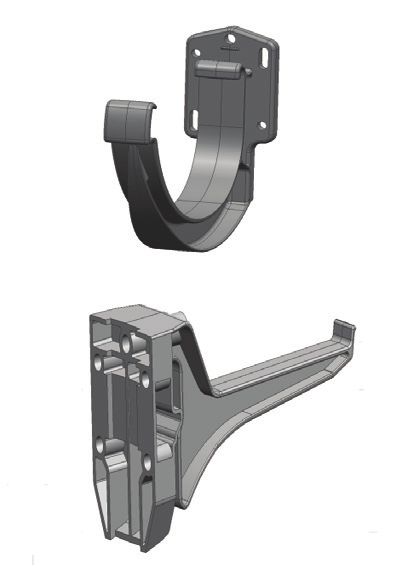

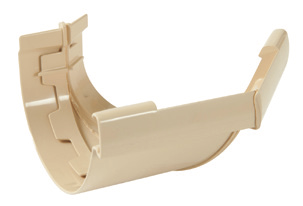

16 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ ΥΔΡΟΡΡΟΕΣ ΤΥΠΟΥ 29 ΚΟΛΛΗΤΕΣ VODALIS ΠΕΡΙΓΡΑΦΗ ΜΠΕΖ ΛΕΥΚΟ ΚΕΡΑΜΙΔΙ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ * ΥΔΡΟΡΡΟΗ Μήκος 4 μ. LG29S LG29B μ.χ8τεμ. LG29R μ.χ8τεμ. ΕΞΑΡΤΗΜΑΤA ΤΑΦ ΚΑΤΕΒΑΣΙΑΣ Διαστολικό Φ 80 NAD29S NAD29B NAD29R Διαστολικό Φ 100 NADT29S NADT29B NADT29R ΓΩΝΙΕΣ ΥΔΡΟΡΡΟΗΣ 90 Εσωτερική AIC29S AIC29B AIC29R Εξωτερική AEC29S AEC29B AEC29R Εσωτερική AIC295S AIC295B AIC295R 135 Εξωτερική AEC295S AEC295B AEC295R Για άλλες γωνίες συμβουλευτείτε μας ΣΥΝΔΕΣΕΙΣ Διαστολή 2 κατεβασιών Διαστολική Σύνδεση JND29S JND29B JND29R JNC29R Σύνδεση Υδρορροής JNC29S JNC29B ΚΟΛΛΗΤΕΣ ΤΑΠΕΣ Αριστερή FG29R FG29S FG29B Δεξιά FD29R FD29S FD29B ΣΤΗΡΙΓΜΑΤΑ ΥΔΡΟΡΡΟΗΣ Στήριγμα μετώπης GB29PR GB29PS GB29PB Στήριγμα μετώπης 3 σημείων BHGB29R 1.69 BHGB29S BHGB29B Μεταλλικό στήριγμα γαι κεραμίδι CTO 2.59 Βίδες μετ. στηριγμάτων VI645ET 0.19 (*) Αλλοι χρωματισμοί, κατόπιν παραγγελίας: ΚΑΦΕ, ΓΚΡΙ, ΧΑΛΚΟΥ 74 ΣΗΜΕΙΩΣΗ: Η τιμή των Υδρορροών είναι ανά μέτρο μήκους και το μήκος αυτών 4 μέτρα. Εάν η τοποθέτηση της Υδρορροής προορίζεται για υψόμετρο άνω των 900μ., συμβουλευτείτε μας.

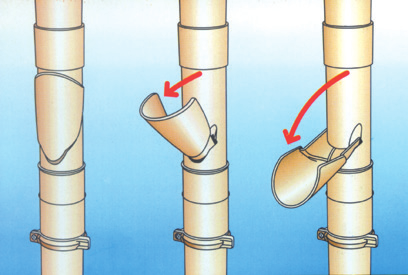

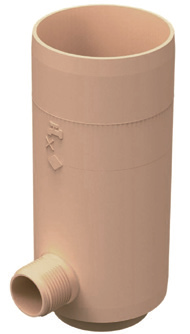

17 ΣΩΛΗΝΕΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ (ΚΑΘΟΔΟΥ) ΚΑΤΕΒΑΣΙΑΣ Φ80 & Φ100 ΓΙΑ ΥΔΡΟΡΡΟΕΣ ΤΥΠΟΥ 29 ΚΟΛΛΗΤΕΣ VODALIS ΠΕΡΙΓΡΑΦΗ ΜΠΕΖ ΛΕΥΚΟ ΚΕΡΑΜΙΔΙ ΜΠΕΖ ΛΕΥΚΟ ΚΕΡΑΜΙΔΙ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ Φ80 / Φ100 ΣΩΛΗΝΑΣ Φ80 Φ80 Φ80 Φ100 Φ100 Φ100 Μήκος 4 μ. TD80S TD80B 3.87 TD100S TD100B μ.χ10τεμ. Μήκος 4 μ. TD80R 4.72 TD100R μ.χ10τεμ. ΕΞΑΡΤΗΜΑ ΣΩΛΗΝΑ ΚΑΘΟΔΟΥ Γωνία 67 για Φ80 ΑΡΣ. - ΘΗΛ. (ΧΩΡΙΣ ΜΟΥΦΑ) Γωνία 67 για Φ100 ΑΡΣ. - ΘΗΛ. (ΧΩΡΙΣ ΜΟΥΦΑ) ΣΥΛΛΕΚΤΕΣ 2 ΕΠΙΦΑΝΕΙΩΝ CR6GT1S CR6GT1B CR6GT1R CT6GT1S CT6GT1B CT6GT1R ΝΕΟ ΠΡΟΪΟΝ Απλός JAM80S JAM80B JAM80R JAM100S JAM100B JAM100R Δοχείο BAO80S BAO80B BAO80R BAO100S BAO100B BAO100R Συστολή Φ100 σε Φ80 RE338GTS RE338GTB RE338GTR 3.77 ΓΩΝΙΕΣ ΑΠΟΡΡΟΗΣ ΥΔΑΤΩΝ Γωνίες απορροής υδάτων Φ80 RWS801S RWS801B 5.35 RWS801R 7.61 Γωνίες απορροής υδάτων Φ100 ΣΤΗΡΙΓΜΑΤΑ Σωλήνα Φ80 / Φ100 Κολλιέ Φ80 χωρίς βίδες CORGT1SSI CORGT1BSI CORGT1RSI 1.32 RWS1001S RWS1001B RWS1001R Κολλιέ Φ100 χωρίς βίδες COTGT1SSI COTGT1BSI COTGT1RSI 1.60 ΣΥΜΠΛΗΡΩΜΑΤΑ ΠΕΡΙΓΡΑΦΗ ΓΚΡΙ ΛΕΥΚΟ ΜΠΕΖ ΚΑΦΕ ΚΕΡΑΜΙΔΙ ΣΥΣΚ. ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΣΥΛΛΕΚΤΗΣ ΝΕΡΟΥ Φ 80 REP80 REP80B REP80S REP80M REPTD80B REPTD80S REPTD80M ΝΕΟ ΠΡΟΪΟΝ Φ 100 REP100 REP100B REP100S REP100M REP100R REPF100B REPF100S REPF100M ΣΥΛΛΕΚΤΗΣ ΦΥΛΛΩΝ Φ 80 1PAF801 1PAF801B 1PAF801S 1PAF801M 1PAF801R ΑΠΟΦΡΑΚΤΙΚΟ ΚΩΔΙΚΟΣ ΣΥΣΚ. Στρογγυλής διατομής CRAP Επίπεδης διατομής NPC BIΔΕΣ ΣΥΝΔΕΣΗΣ ΣΤΗΡΙΞΗΣ ΚΩΔΙΚΟΣ ΣΥΣΚ. (*) Bίδες για ΒΗGB28, ΒΗGB38 VI6ETR VI645ET 0.19 (*) ΣΗΜΕΙΩΣΗ: Bλέπε στη σελίδα 76 75

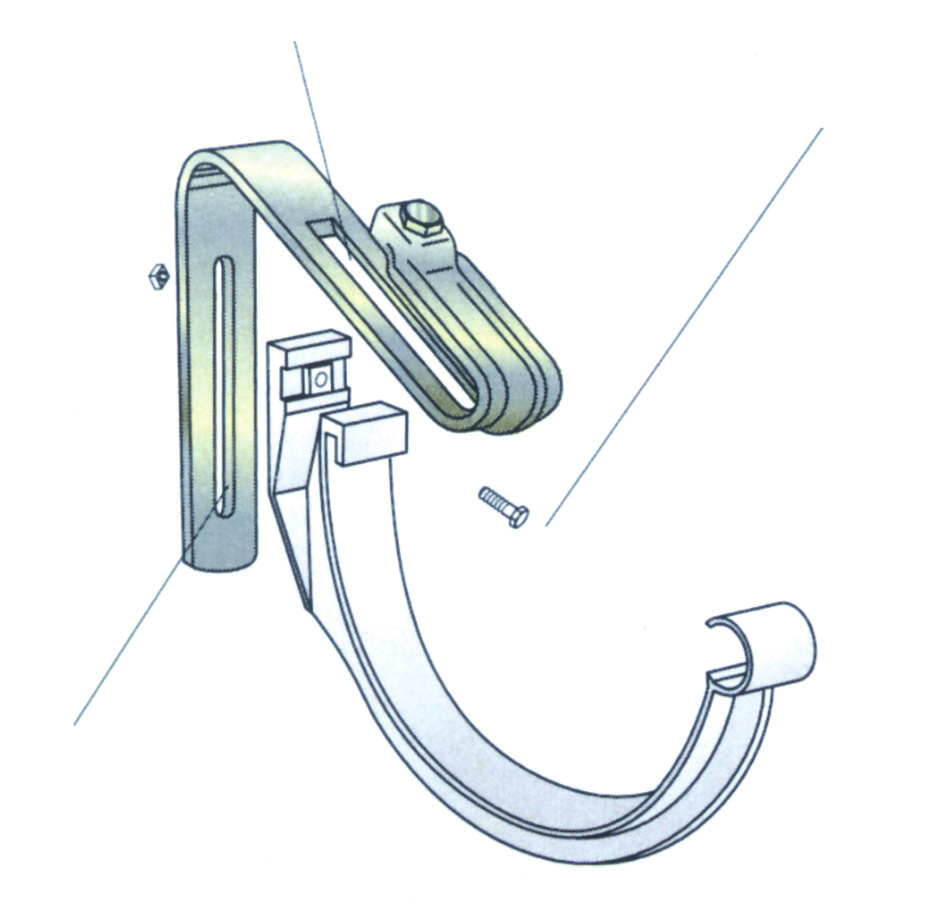

18 ΕΝΙΣΧΥΜΕΝΑ ΜΕ ΟΞΕΙΔΙΟ ΤΙΤΑΝΙΟΥ METAΛΛΙΚΑ ΓΑΛΒΑΝΙΣΜΕΝΑ ΣΤΗΡΙΓΜΑΤΑ (ΑΝΑΜΟΝΕΣ) ΓΙΑ ΟΛΕΣ ΤΙΣ ΥΔΡΟΡΡΟΕΣ KATA EN 1461 ΣΤΗ ΣΥΣΚΕΥΑΣΙΑ ΠΕΡΙΕΧΟΝΤΑΙ ΟΙ ΒΙΔΕΣ ΜΑΖΙ ΜΕ ΤΟ ΠΑΞΙΜΑΔΙ ΚΑΙ ΤΗΝ ΡΟΔΕΛΑ ΓΙΑ ΤΗΝ ΣΥΝΔΕΣΗ ΜΕ ΤΟ ΠΛΑΣΤΙΚΟ ΣΤΗΡΙΓΜΑ ΤΩΝ Τοποθετείται, χωρίς τρύπημα στον καβαλάρη της κυμάτωσης για να υπάρχει ελεύθερη ροή. ΜΕΤΩΠΗΣ Ρυθμιζόμενο ΚΕΡΑΜΙΔΙΟΥ Παραδίδεται μαζί με τις μεταλλικές βίδες. Ρύθμιση ύψους 73 χιλ. Όλα τα μεταλλικά στηρίγματα είναι γαλβανισμένα εν θερμώ, και συνεργάζονται με τα αντίστοιχα πλαστικά στηρίγματα, όλων των NICOLL. ΠΕΡΙΓΡΑΦΗ ΑΝΑΠΤΥΓΜΑ ΚΩΔΙΚΟΣ ΣΥΣΚ. ΑΝΑΜΟΝΕΣ ΣΤΗΡΙΞΗΣ Στήριξη σε οριζόντια επιφάνεια 235 χιλ. ΗCC χιλ. ΗCL χιλ. ΗCL Στήριξη σε κατακόρυφη επιφάνεια ΗCΗ ΕΟ70G KEO ΣΤΗΡΙΓΜΑΤΑ τοποθετούνται στο επάνω μέρος (καβαλάρη) Για κυματοειδή πλάκα 6 χιλ. ΕΟ70G ΕΟGCT ΕΟΑLI50 Σφήνα για τραπεζοειδή λαμαρίνα (μαζί με το ΕΟ70G) επιτρέπει την ενίσχυση της στήριξης σε μεγαλύτερη επιφάνεια Για πάχη λαμαρίνας από 3 έως 50 χιλ. τύπος «κροκόδειλος» για πανώ «σάντουιτς» (κοντή βίδα) KEO ΕΟΑLI Κεραμοστρωτήρα (Μακρύ σώμα) ΕΟGCT CTO CG CGO CT Κεραμιδιού για LG25, LG30, LG33 CT Κεραμιδιού, Tύπου 28 & 38 & 29 (Παραδίδεται μαζί με βίδες για εμπρόσθια στήριξη) (Μακριά βίδα: VI645 ET) Mετώπης, για πλαστικό στήριγμα Υδρορροής LG25 & LG33 (Παραδίδεται μαζί με βίδες για εμπρόσθια στήριξη) (Koντή βίδα: VI6ΕΤR) Mετώπης, για πλαστικό στήριγμα Υδρορροής LG28 & LG30 & LG29 (Παραδίδεται μαζί με βίδες για εμπρόσθια στήριξη) (Μακριά βίδα: VI645 ET) CTO CG CGO ΓΑΝΤΖΟΙ ΣΤΕΡΕΩΣΗΣ Γάντζος ενίσχυσης LG25 σε περιοχές μεγάλων χιονοπτώσεων CΝ25F 1.94 Γάντζος ενίσχυσης LG33 σε περιοχές μεγάλων χιονοπτώσεων CΝ33F Καρφωτό για επιφάνειες από πέτρα CP 4.37 ΒΙΔΕΣ Βίδες για σύνδεση με πλαστικά στηρίγματα LG25. Κοντή VΙ6ETR 0.14 Βίδες για σύνδεση με πλαστικά στηρίγματα LG28, LG38 & LG29. Μακριά VI645ET
