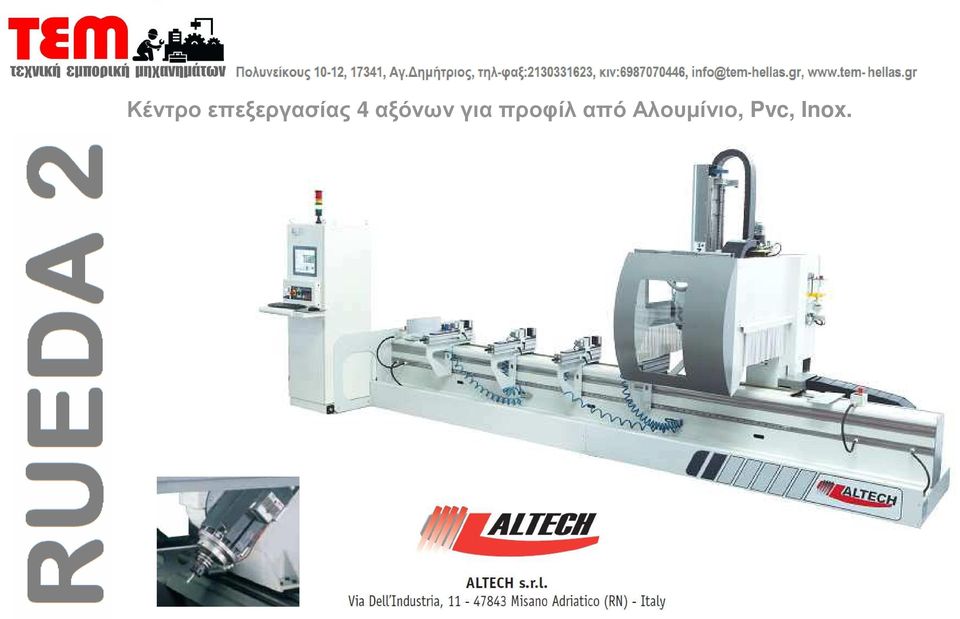

1 Κέντρο επεξεργασίας 4 αξόνων για προφίλ από Αλουµίνιο, Pvc, Inox.

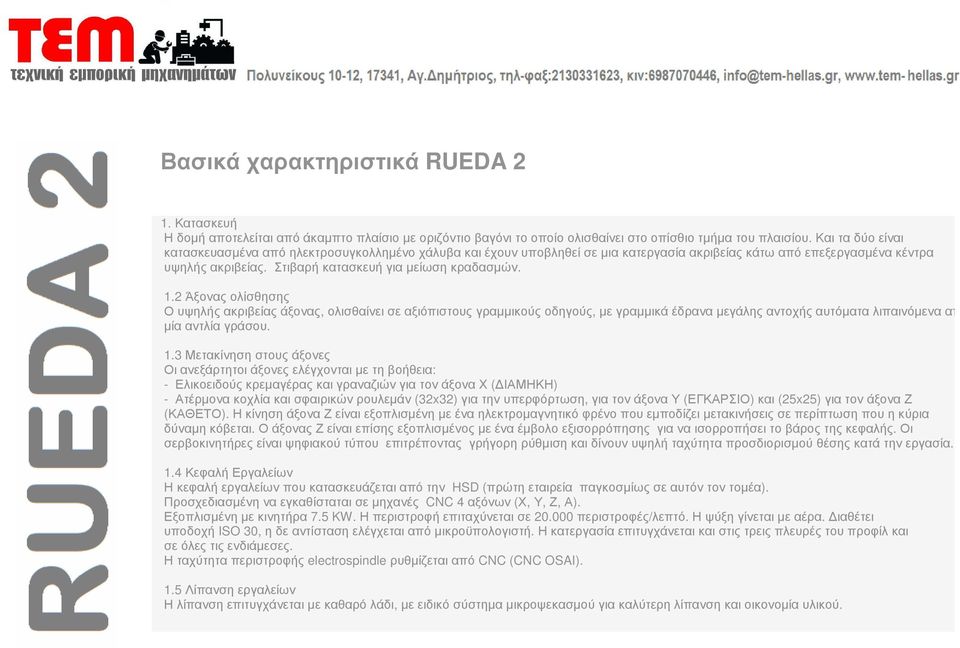

2 Βασικά χαρακτηριστικά RUEDA 2 1. Κατασκευή Η δοµή αποτελείται από άκαµπτο πλαίσιο µε οριζόντιο βαγόνι το οποίο ολισθαίνει στο οπίσθιο τµήµα του πλαισίου. Και τα δύο είναι κατασκευασµένα από ηλεκτροσυγκολληµένο χάλυβα και έχουν υποβληθεί σε µια κατεργασία ακριβείας κάτω από επεξεργασµένα κέντρα υψηλής ακριβείας. Στιβαρή κατασκευή για µείωση κραδασµών. 1.2 Άξονας ολίσθησης Ο υψηλής ακριβείας άξονας, ολισθαίνει σε αξιόπιστους γραµµικούς οδηγούς, µε γραµµικά έδρανα µεγάλης αντοχής αυτόµατα λιπαινόµενα από µία αντλία γράσου. 1.3 Μετακίνηση στους άξονες Οι ανεξάρτητοι άξονες ελέγχονται µε τη βοήθεια: - Ελικοειδούς κρεµαγέρας και γραναζιών για τον άξονα Χ ( ΙΑΜΗΚΗ) - Ατέρµονα κοχλία και σφαιρικών ρουλεµάν (32x32) για την υπερφόρτωση, για τον άξονα Υ (ΕΓΚΑΡΣΙΟ) και (25x25) για τον άξονα Ζ (ΚΑΘΕΤΟ). Η κίνηση άξονα Ζ είναι εξοπλισµένη µε ένα ηλεκτροµαγνητικό φρένο που εµποδίζει µετακινήσεις σε περίπτωση που η κύρια δύναµη κόβεται. Ο άξονας Ζ είναι επίσης εξοπλισµένος µε ένα έµβολο εξισορρόπησης για να ισορροπήσει το βάρος της κεφαλής. Οι σερβοκινητήρες είναι ψηφιακού τύπου επιτρέποντας γρήγορη ρύθµιση και δίνουν υψηλή ταχύτητα προσδιορισµού θέσης κατά την εργασία. 1.4 Κεφαλή Εργαλείων Η κεφαλή εργαλείων που κατασκευάζεται από την HSD (πρώτη εταιρεία παγκοσµίως σε αυτόν τον τοµέα). Προσχεδιασµένη να εγκαθίσταται σε µηχανές CNC 4 αξόνων (Χ, Υ, Ζ, Α). Εξοπλισµένη µε κινητήρα 7.5 KW. Η περιστροφή επιταχύνεται σε περιστροφές/λεπτό. Η ψύξη γίνεται µε αέρα. ιαθέτει υποδοχή ΙSO 30, η δε αντίσταση ελέγχεται από µικροϋπολογιστή. Η κατεργασία επιτυγχάνεται και στις τρεις πλευρές του προφίλ και σε όλες τις ενδιάµεσες. Η ταχύτητα περιστροφής electrospindle ρυθµίζεται από CNC (CNC OSAI). 1.5 Λίπανση εργαλείων Η λίπανση επιτυγχάνεται µε καθαρό λάδι, µε ειδικό σύστηµα µικροψεκασµού για καλύτερη λίπανση και οικονοµία υλικού.

1.2 Άξονας ολίσθησης Ο υψηλής ακριβείας άξονας, ολισθαίνει σε αξιόπιστους γραµµικούς οδηγούς, µε γραµµικά έδρανα µεγάλης αντοχής αυτόµατα λιπαινόµενα από µία αντλία γράσου. 1.

3 1.4 Κεφαλή Εργαλείων 1.9 Υπολογιστής 1.6 Αποθήκη εργαλείων 1.7 Περιοχή εργασίας 1.6 Αποθήκη Εργαλείων Τοποθετηµένη κάτω από το κινητό πλαίσιο του άξονα Y έχει 8 υποδοχείς εργαλείων. 6 για τρυπάνια και κονδύλια και 2 για δισκάκια πλαγίων εργασιών Κινείται πάντα µαζί µε την κεφαλή για µείωση του χρόνου αλλαγής εργαλείου. 1.7 Περιοχή εργασίας Η περιοχή εργασίας αποτελείται από 4 πνευµατικές µέγγενες για το µπλοκάρισµα του προφίλ. Κινούνται σε γραµµικούς οδηγούς και η σύσφιξη είναι πνευµατική. Η θέση τους διαχειρίζεται από NC control. Η περιοχή εργασίας είναι εξοπλισµένη µε 2 τερµατικά στόπερ.. Κατόπιν παραγγελίας παραδίδονται µηχανοκίνητες µέγγενες. 1.8 Καµπίνα ηλεκτρικού κυκλώµατος Περιέχει το σύστηµα INVERTER, DRIVERS, ΜΟΝΑ Α NC, όλα είναι προστατευµένα από ηλεκτροµαγνητικές παρεµβολές (EMC). Περιλαµβάνει κύκλωµα προστασίας IP55 ενάντια στη σκόνη και υγρασία. Η κεντρική µονάδα λειτουργίας είναι ξεχωριστή από το κουβούκλιο ηλεκτρικού κυκλώµατος 1.9 Υπολογιστής Υπολογιστής εργοστασιακός µε χώρο εργασίας για ένα άτοµο. Περιέχει 2 εσωτερικές και 2 εξωτερικές θύρες USB για σύνδεση BAR CODE και αποµακρυσµένες µονάδες ελέγχου Προστασία και Ασφάλεια Σε εναρµόνιση µε τους νόµους EC τα µέσα προστασίας είναι τα ακόλουθα: -Κάλυµµα προστασίας -Μικροδιακόπτες ασφαλείας χαµηλής τάσης για τη προστασία του χειριστή κατά τη διάρκεια εργασίας σε δύο περιοχές -Φωτοηλεκτρικές µπαριέρες ασφαλείας.

7 Περιοχή εργασίας Η περιοχή εργασίας αποτελείται από 4 πνευµατικές µέγγενες για το µπλοκάρισµα του προφίλ. Κινούνται σε γραµµικούς οδηγούς και η σύσφιξη είναι πνευµατική.

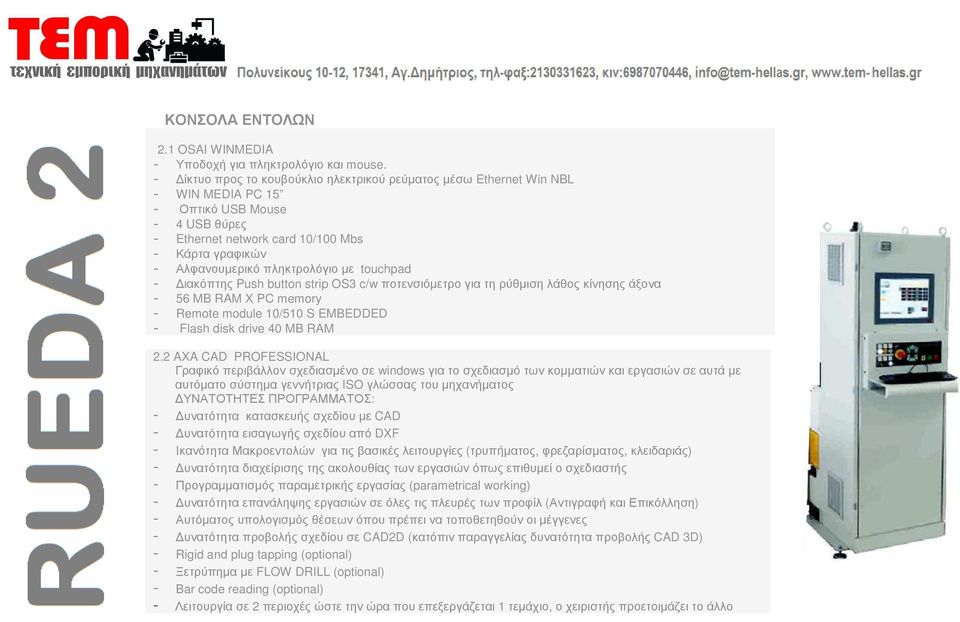

4 ΚΟΝΣΟΛΑ ΕΝΤΟΛΩΝ 2.1 OSAI WINMEDIA - Υποδοχή για πληκτρολόγιο και mouse. - ίκτυο προς το κουβούκλιο ηλεκτρικού ρεύµατος µέσω Ethernet Win NBL - WIN MEDIA PC 15 - Οπτικό USB Mouse - 4 USB θύρες - Ethernet network card 10/100 Mbs - Κάρτα γραφικών - Αλφανουµερικό πληκτρολόγιο µε touchpad - ιακόπτης Push button strip OS3 c/w ποτενσιόµετρο για τη ρύθµιση λάθος κίνησης άξονα - 56 MB RAM X PC memory - Remote module 10/510 S EMBEDDED - Flash disk drive 40 MB RAM 2.2 AXA CAD PROFESSIONAL Γραφικό περιβάλλον σχεδιασµένο σε windows για το σχεδιασµό των κοµµατιών και εργασιών σε αυτά µε αυτόµατο σύστηµα γεννήτριας ISO γλώσσας του µηχανήµατος ΥΝΑΤΟΤΗΤΕΣ ΠΡΟΓΡΑΜΜΑΤΟΣ: - υνατότητα κατασκευής σχεδίου µε CAD - υνατότητα εισαγωγής σχεδίου από DXF - Ικανότητα Μακροεντολών για τις βασικές λειτουργίες (τρυπήµατος, φρεζαρίσµατος, κλειδαριάς) - υνατότητα διαχείρισης της ακολουθίας των εργασιών όπως επιθυµεί ο σχεδιαστής - Προγραµµατισµός παραµετρικής εργασίας (parametrical working) - υνατότητα επανάληψης εργασιών σε όλες τις πλευρές των προφίλ (Αντιγραφή και Επικόλληση) - Αυτόµατος υπολογισµός θέσεων όπου πρέπει να τοποθετηθούν οι µέγγενες - υνατότητα προβολής σχεδίου σε CAD2D (κατόπιν παραγγελίας δυνατότητα προβολής CAD 3D) - Rigid and plug tapping (optional) - Ξετρύπηµα µε FLOW DRILL (optional) - Bar code reading (optional) - Λειτουργία σε 2 περιοχές ώστε την ώρα που επεξεργάζεται 1 τεµάχιο, ο χειριστής προετοιµάζει το άλλο

πληκτρολόγιο µε touchpad - ιακόπτης Push button strip OS3 c/w ποτενσιόµετρο για τη ρύθµιση λάθος κίνησης άξονα - 56 MB RAM X PC memory - Remote module 10/510 S EMBEDDED - Flash disk drive 40 MB RAM 2.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΣΘΕΤΟΣ ΕΞΟΠΛΙΣΜΟΣ OPTIONAL Αυτόµατο Κέντρο Επεξεργασίας 4 αξόνων ελεγχοµένων από CNC για Αλουµίνιο και PVC. Εξοπλισµένο µε µοτέρ 7,5 kw, 20.

Η αποθήκη εργαλείων είναι µεταφερόµενη,τοποθετηµένη στην κινητή κεφαλή και διαθέτει 6 θέσεις για κοντύλιατρυπάνια και 2 για δισκάκια.

5 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΣΘΕΤΟΣ ΕΞΟΠΛΙΣΜΟΣ OPTIONAL Αυτόµατο Κέντρο Επεξεργασίας 4 αξόνων ελεγχοµένων από CNC για Αλουµίνιο και PVC. Εξοπλισµένο µε µοτέρ 7,5 kw, rpm µε σύστηµα κώνων ISO 30 και αυτόµατη αλλαγή εργαλείων. Η αποθήκη εργαλείων είναι µεταφερόµενη,τοποθετηµένη στην κινητή κεφαλή και διαθέτει 6 θέσεις για κοντύλιατρυπάνια και 2 για δισκάκια. Το κέντρο είναι εξοπλισµένο µε 4 µέγγενες και σύστηµα µικροψεκασµού µε λάδι. - Ενδιάµεσα stop - Επιπλέον µέγγενες - Επιπρόσθετα κονδύλια - Περιµετρική προστασία - Κώνοι Chuck ISO 30 - Τσιµπίδι collect ER 25 - Κολαουζιέρα-αντάπτορας γρήγορης αλλαγής - BARCODE READER - Μηχανοκίνητες µέγγενες - Πρόγραµµα τρισδιάστατης λειτουργίας

6 ιαδροµές αξόνων Κίνηση Αξόνων Επεξεργασία - Ισχύς ΙΑ ΡΟΜΕΣ ΑΞΟΝΩΝ Axis X ΟΡΙΖΟΝΤΙΑ ΙΑ ΡΟΜΗ ΚΕΦΑΛΗΣ mm 4400 Axis Y ΕΓΚΑΡΣΙΑ ΙΑ ΡΟΜΗ ΚΕΦΑΛΗΣ mm 1040 Axis Z ΚΑΘΕΤΗ ΙΑ ΡΟΜΗ ΚΕΦΑΛΗΣ mm 630 Axis A ΠΕΡΙΣΤΡΟΦΗ ΑΞΟΝΑ ΚΟΝ ΥΛΙΟΥ ΩΣ ΠΡΟΣ ΤΟΝ Χ ΜΟΙΡΕΣ (240) -120 / +120 ΕΠΕΞΕΡΓΑΣΙΑ Axis X ΙΑΜΗΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑ mm 4000 Axis Y ΕΓΚΑΡΣΙΑ ΕΠΕΞΕΡΓΑΣΙΑ στις 0 mm 400 στις -90 mm 400 Axis Z ΚΑΘΕΤΗ ΕΠΕΞΕΡΓΑΣΙΑ στις 0 mm / +90 mm 250 ΚΙΝΗΣΗ ΑΞΟΝΩΝ Axis X ΤΑΧΥΤΗΤΑ m/min 100 ΕΠΙΤΑΧΥΝΣΗ m/s² 3.6 Axis Y ΤΑΧΥΤΗΤΑ m/min 42 ΕΠΙΤΑΧΥΝΣΗ m/ s² 3 ΤΑΧΥΤΗΤΑ m/min 33 Axis Z ΕΠΙΤΑΧΥΝΣΗ m/ s² 3 ΜΕΓΙΣΤΗ ΤΑΧΥΤΗΤΑ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓ. ΚΩΝΟΣ 3000/gm 74,25 /sec ΚΕΦΑΛΗ ISO 30 DIN ΙΣΧΥΣ Kw S1 7,5 ΜΕΓΙΣΤΗ ΡΟΠΗ rpm Nm 6 ΜΕΓΙΣΤΗ ΤΑΧΥΤΗΤΑ ΠΕΡΙΣΤΡΟΦΗΣ rpm

Z ΚΑΘΕΤΗ ΕΠΕΞΕΡΓΑΣΙΑ στις 0 mm 250-90 / +90 mm 250 ΚΙΝΗΣΗ ΑΞΟΝΩΝ Axis X ΤΑΧΥΤΗΤΑ m/min 100 ΕΠΙΤΑΧΥΝΣΗ m/s² 3.

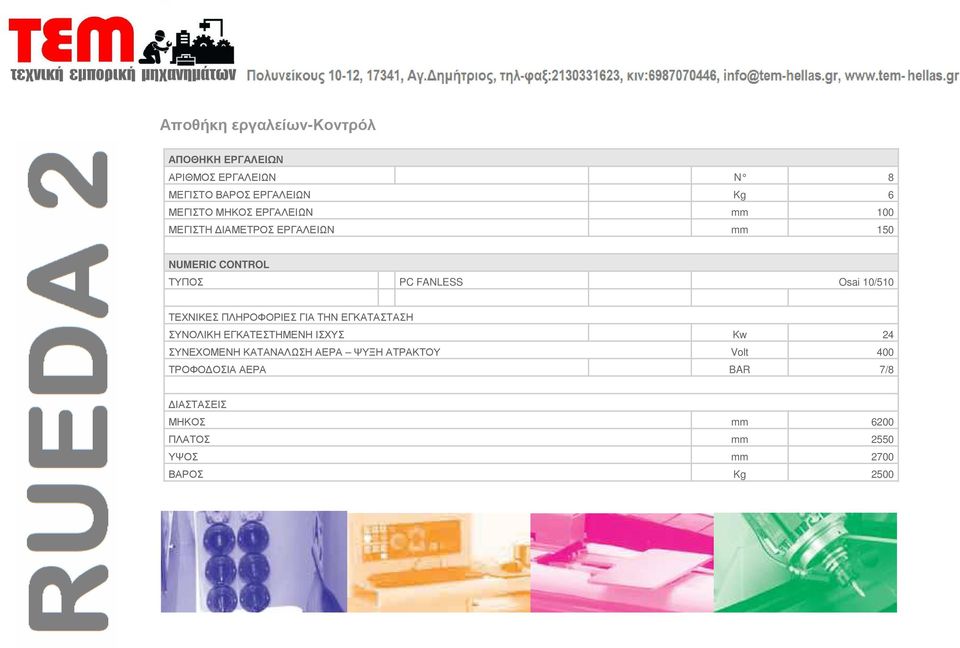

7 Αποθήκη εργαλείων-κοντρόλ ΑΠΟΘΗΚΗ ΕΡΓΑΛΕΙΩΝ ΑΡΙΘΜΟΣ ΕΡΓΑΛΕΙΩΝ N 8 ΜΕΓΙΣΤΟ ΒΑΡΟΣ ΕΡΓΑΛΕΙΩΝ Kg 6 ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΕΡΓΑΛΕΙΩΝ mm 100 ΜΕΓΙΣΤΗ ΙΑΜΕΤΡΟΣ ΕΡΓΑΛΕΙΩΝ mm 150 NUMERIC CONTROL ΤΥΠΟΣ PC FANLESS Osai 10/510 ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΝΟΛΙΚΗ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ Kw 24 ΣΥΝΕΧΟΜΕΝΗ ΚΑΤΑΝΑΛΩΣΗ ΑΕΡΑ ΨΥΞΗ ΑΤΡΑΚΤΟΥ Volt 400 ΤΡΟΦΟ ΟΣΙΑ ΑΕΡΑ BAR 7/8 ΙΑΣΤΑΣΕΙΣ ΜΗΚΟΣ mm 6200 ΠΛΑΤΟΣ mm 2550 ΥΨΟΣ mm 2700 ΒΑΡΟΣ Kg 2500

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΝΟΛΙΚΗ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ Kw 24 ΣΥΝΕΧΟΜΕΝΗ ΚΑΤΑΝΑΛΩΣΗ ΑΕΡΑ
