3 Κέντρα κατεργασιών HSM: ανάγκη Εξέλιξη στα κοπτικά εργαλεία HSS > σκληρομέταλλα > CBN - Νιτρίδια πυριτίου Διαρκώς υψηλότερη ταχύτητα κοπής V k Ιδιαίτερα για αεροπορικά κράματα Al Εργαλεία μικρής D Με υψηλή V k χρειάζεται υψηλή ταχύτητα περιστροφής ατράκτου n Υψηλή ενδοτικότητα ατράκτου-εργαλείου (L) ΡΑΥ (MRR) αποδεκτά υψηλός μόνο με υψηλό n Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 2

4 Ενδοτικότητα εργαλείων Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 3

5 Ενδοτικότητα ρυθμιζόμενης ατράκτου Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 4

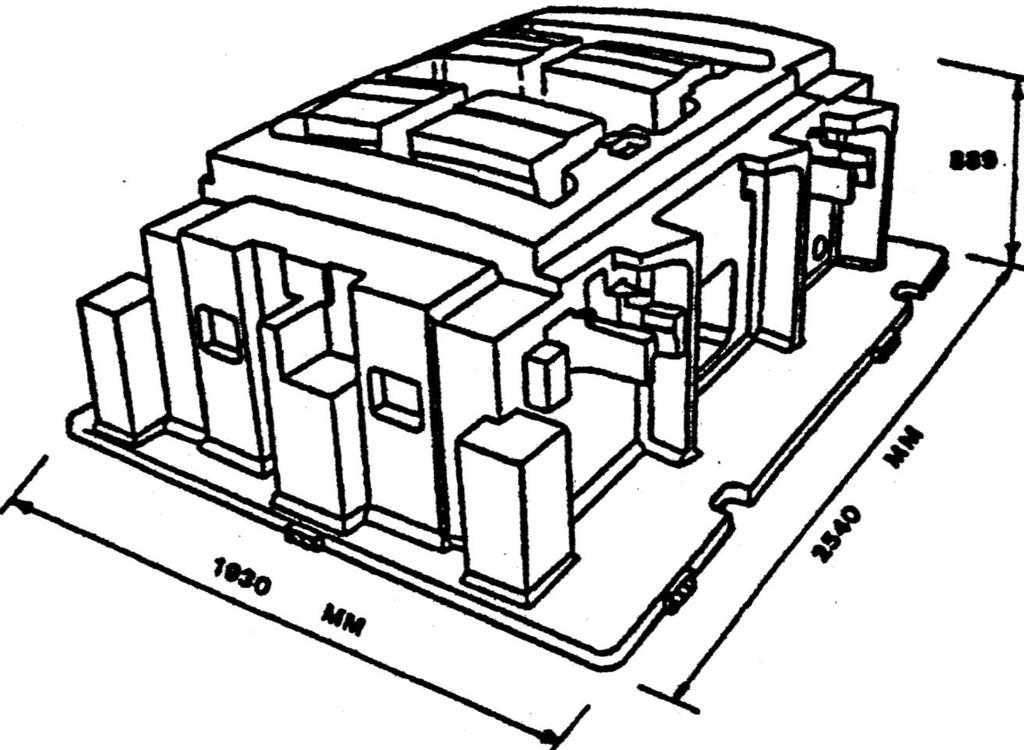

6 Προδιαγραφές ΚΚ-HS Ελαφρά εργοτεμάχια Κυρίως Al Ποκέτες 100 Χ Οριζόντια άτρακτος Καλύτερη απομάκρυνση αποβλήτου ποκέτας Λεπτόκορμα εργαλεία Υψηλή V k δίνει υψηλή n και αυτή υψηλή f=f z n Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 5

7 Άτρακτος rpm 10 Nm στο εύρος στροφών λειτουργίας 36 kw στις rpm Για τυπικό εργαλείο 4 δοντιών με f z =0.2 mm προκύπτει f max = 30 m/min Για τυπική διάσταση ποκέτας 100 mm Με τυπική επιτάχυνση 0.2g, f=f max, t=447 msec Με επιτάχυνση 2g f=f max και t=225 msec Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 6

8 Επιτάχυνση Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 7

9 Εργαλειοδέτες Πρόβολος στην άτρακτο Ελαχιστοποίηση μάζας Συναρμογή με δική της δυσκαμψία και λόγο απόσβεσης. Ακτινική άρμωση εργαλείου χωρίς βίδες, ελατήρια κλπ με τη βοήθεια επαγωγικού φούρνου χρόνος εφαρμογής : 10 sec Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 8

10 Διάμετρος ατράκτου Εκτίμηση τρόπων ταλάντωσης με γκάμα διαμέτρων, εργαλείων και εργαλειοδετών Υπολογισμός δυσκαμψίας και φυσικής συχνότητας για κάθε τρόπο Εκλογή διαμέτρου για εξισορρόπηση των αποτελεσμάτων των διαφόρων περιπτώσεων Τρόπος 3 min δυσκαμψία σε fn=1846 Ηz Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 9

11 Τρόποι ταλάντωσης f n k Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 10

12 Ρουλεμάν ατράκτου Άμεση μετάδοση από μοτέρ σε άτρακτο Μεγάλη διάμετρος ατράκτου επιβάλλει μεγάλη διάμετρο ρουλεμάν ταχύτητα κύλισης-περιστροφής σφαιριδίων εις βάρος του N στο DN των ρουλεμάν υψηλή φυγόκεντρη επιτάχυνση rω 2, πχ 50000g Κεραμικές σφαίρες ρουλεμάν χαμηλή μάζα Ρουλεμάν γωνιακής επαφής με προένταση και χωρίς αξονική τριβή στις φωληές τους. Ελεγχόμενη λίπανση 1 σταγόνας / 5 min για χαμηλή απώλεια ενέργειας-θερμότητας λόγω ιξώδους. Σταθερή προένταση σε όλες τις ταχύτητες περιστροφής. Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 11

13 Άξονες Όγκος εργασίας 750 Χ 750 Χ 200 mm Τυπική μορφή Άτρακτος Υ Α Τεμάχιο Χ Ζ Β συνήθως σε πρισματική παλέτα Βαρύ σύνολο για να επιταχύνεται γρήγορα κατά X και Z Νέα μορφή Άτρακτος Ζ Α Β Τεμάχιο Χ Υ Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 12

14 Τυπική μορφή Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 13

15 Νέα μορφή Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 14

16 Νέα μορφή Ελαφρύ κατακόρυφο τραπέζι Χ-Υ Χ άξονας φέρει και τον Υ κάθετα χρειάζεται 2 μοτέρ + κοχλίες κίνησης παράλληλα Ζ άξονας- τραπέζι με κεφαλή ατράκτου DC servos (εναλλακτική: γραμμικά μοτέρ) Άξονες Α-Β στην κεφαλή ατράκτου Εισάγουν αρκετούς τρόπους ταλάντωσης μόνο 3-5 φορές στιβαρότερους της ατράκτου μεταξύ Hz για n>12000 rpm και εργαλεία με >= 2 δόντια, δηλ. συχνότητα διέλευσης δοντιού >400 Hz δεν επηρεάζεται η σταθερότητα της κοπής βάσει διαγράμματος λοβών Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ High-Speed Milling 15
