1 Πομπός τηλεόρασης UHF Σταύρος Σ. Φώτογλου 1995

2 Το εξωτερικό κάλυμα (Διαστάσεις σε cm) 1

3 Η πρόσοψη 2

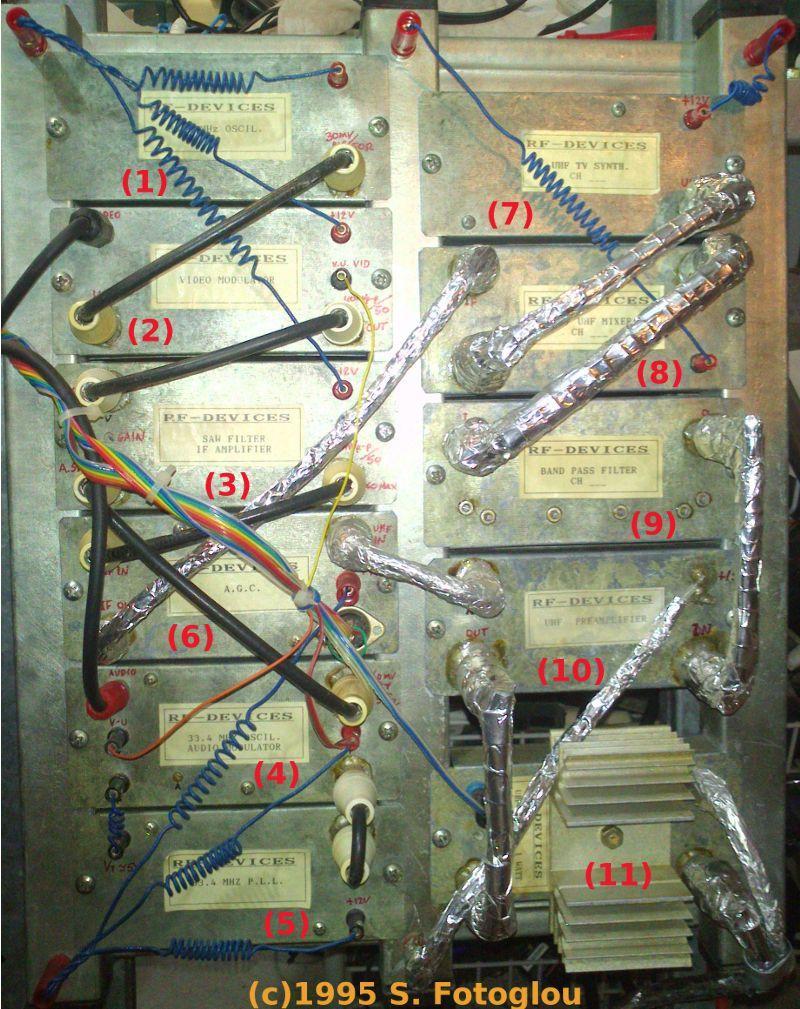

4 Η τοποθέτηση και διασύνδεση των βαθμίδων 3

5 Ολόκληρο το σύστημα και η διασύνδεση των βαθμίδων. 4

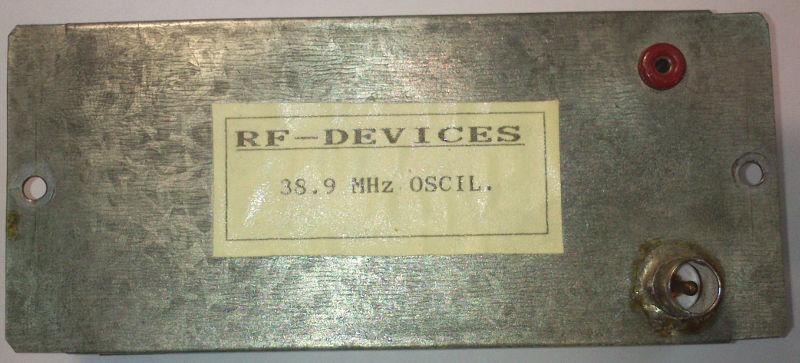

6 1. Ο ταλαντωτής μέσης συχνότητας video 38.9 Mhz 5

7 Το ηλεκτρονικό κύκλωμα 6

8 Η τοποθέτηση των εξαρτημάτων και οι διαστάσεις των μεταλλικών κουτιών 7

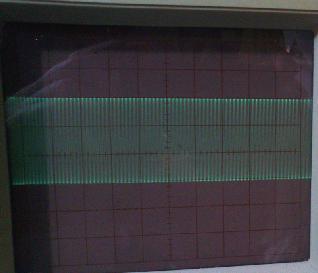

9 2. Ο διαμορφωτής Video μέσης συχνότητας 38.9MHz Το σήμα εισόδου video 1 1,5Vp-p, η φέρουσα εικόνας 38,9 και το διαμορφωμένο σήμα. 8

10 Το ηλεκτρονικό κύκλωμα 9

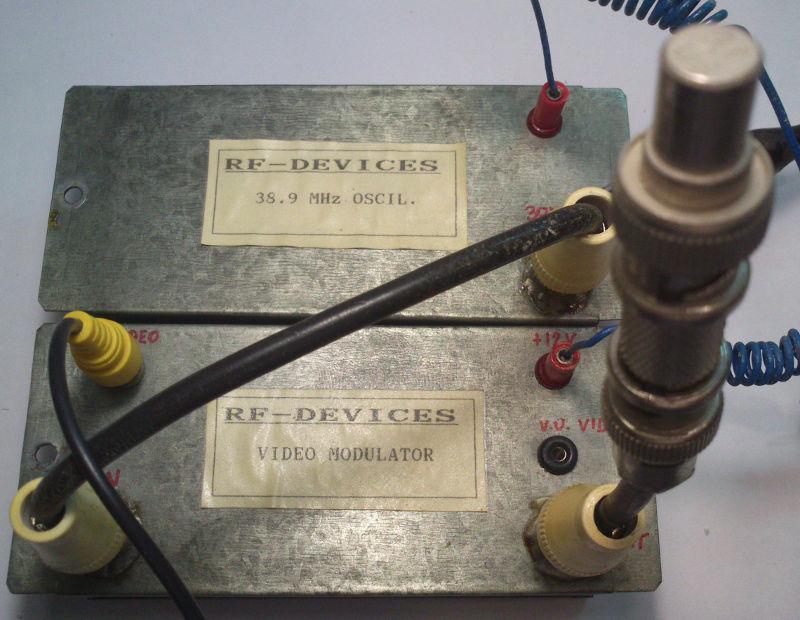

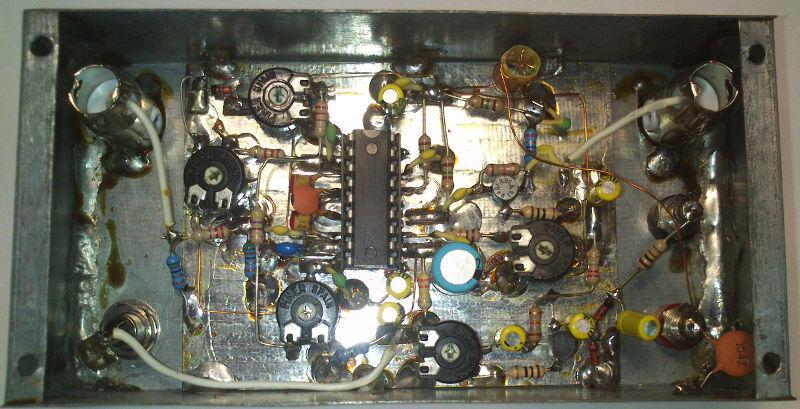

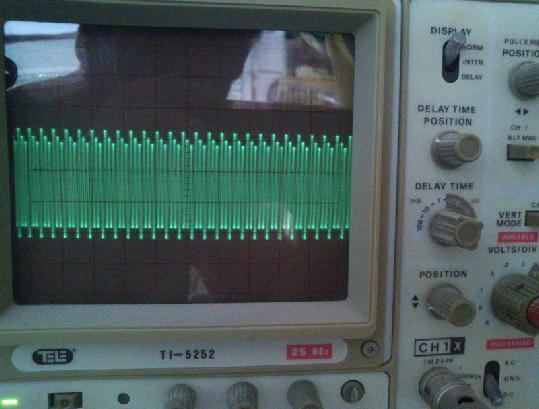

11 Η τοποθέτηση των εξαρτημάτων Ο έλεγχος των δύο βαθμίδων 10

12 3. Φίλτρο SAW και ενισχυτής μέσης συχνότητας Μόνο με φέρουσα εικόνας δίνει μέγιστη έξοδο 50Ω. Για κανονική λειτουργία το κατεβάζω στα mvp-p. 11

13 Το ηλεκτρονικό κύκλωμα 0,05 V χωρίς video και χωρίς φέρουσα ήχου για AGC 4 4,5 V. 12

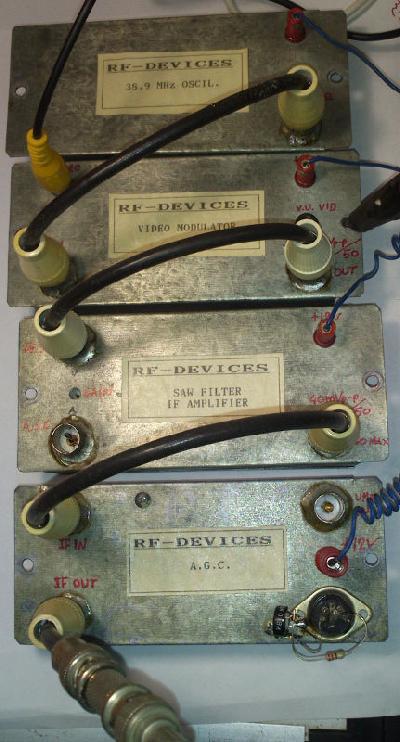

14 Η τοποθέτηση των εξαρτημάτων Ο έλεγχος των τριών βαθμίδων 13

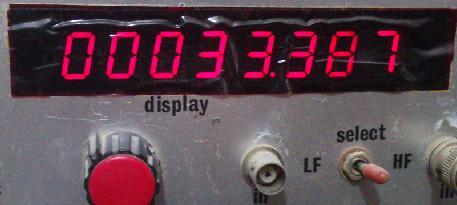

15 4. Ο ταλαντωτής VCO και διαμορφωτής μέσης συχνότητας ήχου 33.4MHz 14

16 Το ηλεκτρονικό διάγραμμα Αν έχουμε τάση εξόδου 50Ω με manual AGC 4,7V. Βγάζουμε το βύσμα J1 από το SAW IF φίλτρο και συνδέουμε το J2. Ρυθμίζουμε το VR2 για έξοδο 50Ω ή χαμηλότερα κατά 6 7dB. 15

17 Η τοποθέτηση των εξαρτημάτων 16

18 5. Το P.L.L. για τον ταλαντωτή V.C.O. μέσης συχνότητας ήχου 33.4MHz 17

19 Το ηλεκτρονικό διάγραμμα 18

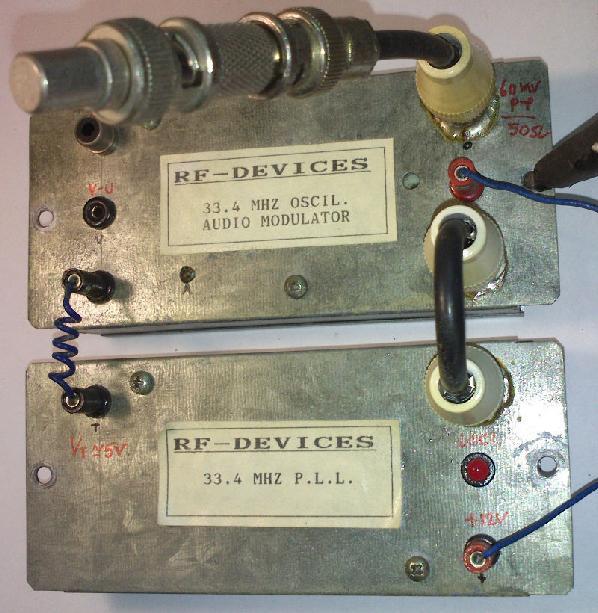

20 Η τοποθέτηση των εξαρτημάτων Η διασύνδεση των βαθμίδων ήχου. 19

21 6. Η βαθμίδα A.G.C. Μόνο με φέρουσα εικόνας και manual A.G.C. Βγάζει 30mVp-p με τη μέγιστη τάση εισόδου 8,5 9V dc. 20

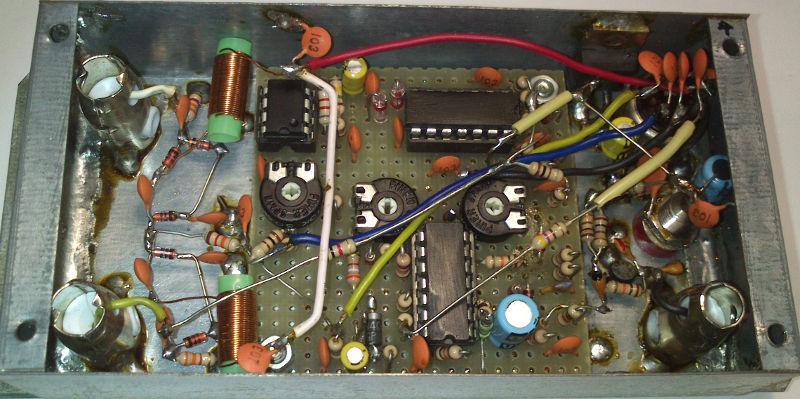

22 Το ηλεκτρονικό κύκλωμα Στο pin 2 του DIN 5 (Auto) βγάζει 4,6V για κανονική λειτουργία στο κανάλι

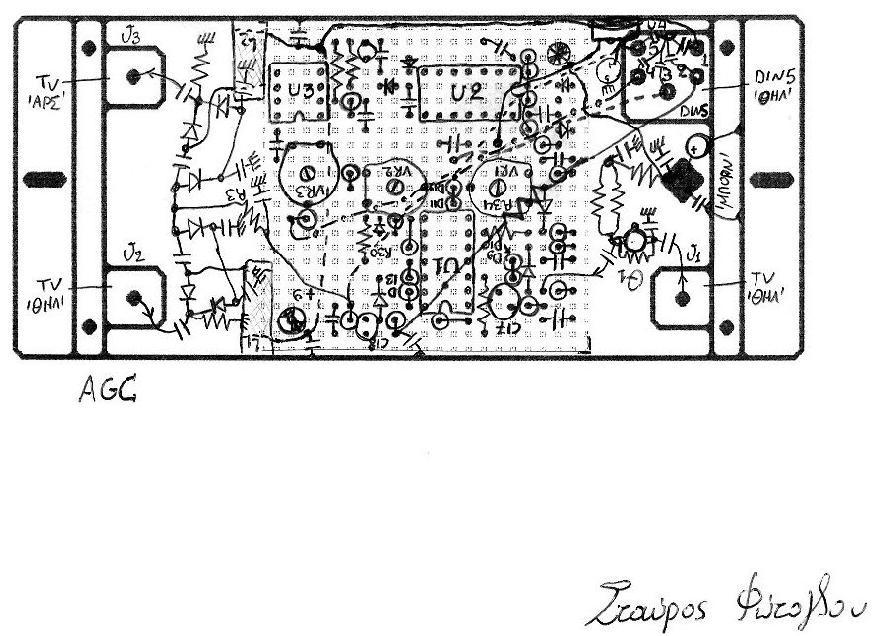

23 Η τοποθέτηση των εξαρτημάτων Ο έλεγχος της βαθμίδας AGC. Βάζω τρίμερ 10K. Ο δρομέας πάει στο pin1 του din, ενώ το pin5 με τα 9V συνδέεται στο ένα άκρο και το άλλο άκρο γειώνεται. 22

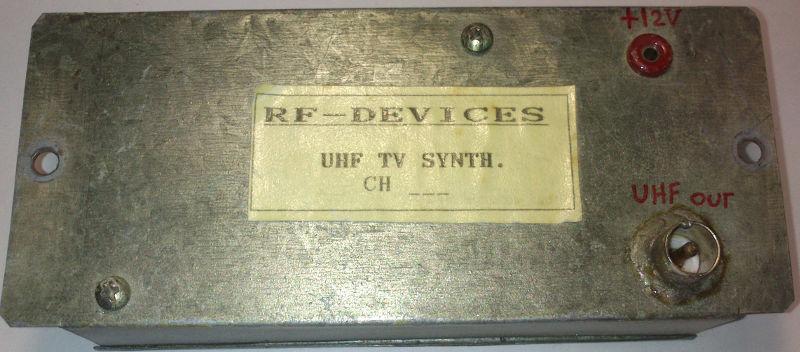

24 7. Το P.L.L. και ο ταλαντωτής V.C.O. UHF (ch20 ch69) 23

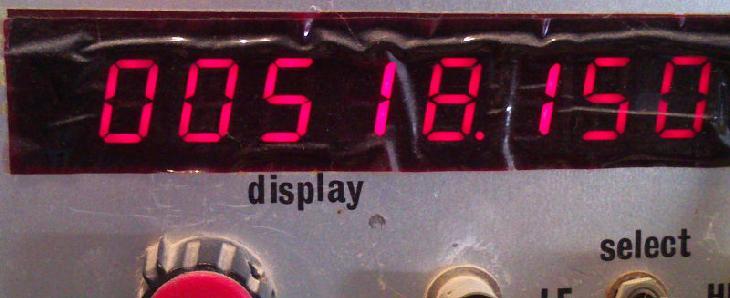

25 Το ηλεκτρονικό κύκλωμα Έξοδος 1 5mW στα 50Ω. 24

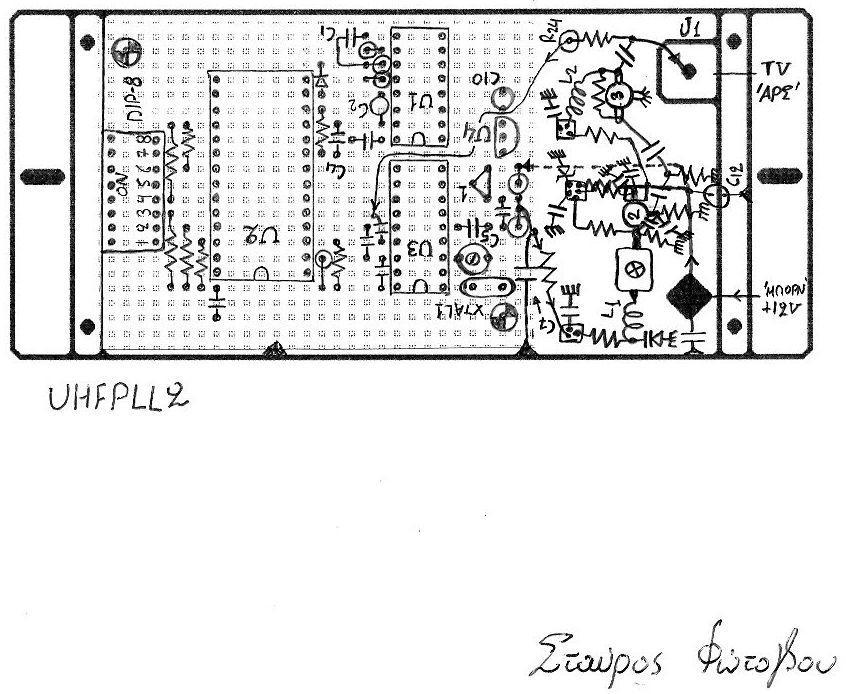

26 Η τοποθέτηση των εξαρτημάτων 25

27 Ο πίνακας με τα κανάλια Μετά από αλλαγή πρέπει να διακοπεί και να επανέλθει η τροφοδοσία για να πάρει την νέα συχνότητα. 26

28 8. Ο ισοσταθμισμένος μίκτης IF - UHF Το πλάτος του τοπικού ταλαντωτή ρυθμίζεται ώστε να είναι db χαμηλότερα από τις δύο πλευρικές. 27

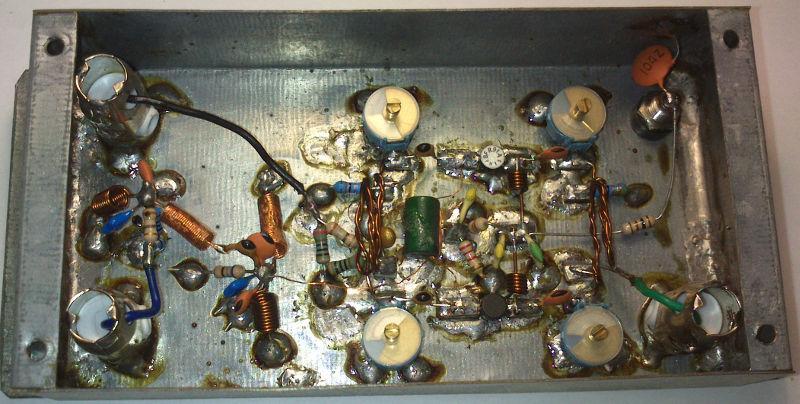

29 Το ηλεκτρονικό κύκλωμα Αν δεν υπάρχει αναλυτής φάσματος ή πεδιόμετρο τότε παρακάμπτουμε το φίλτρο και συνδέουμε την έξοδο του μίκτη με τον προενισχυτή και έχουμε χωρίς video 50Ω με IF και χωρίς IF έχουμε 0.05V (max) ή -30dB για manual AGC 4V7. 28

30 Η τοποθέτηση των εξαρτημάτων 29

31 9. Το φίλτρο καναλιού UHF 4 πόλων 30

32 Το ηλεκτρονικό κύκλωμα 31

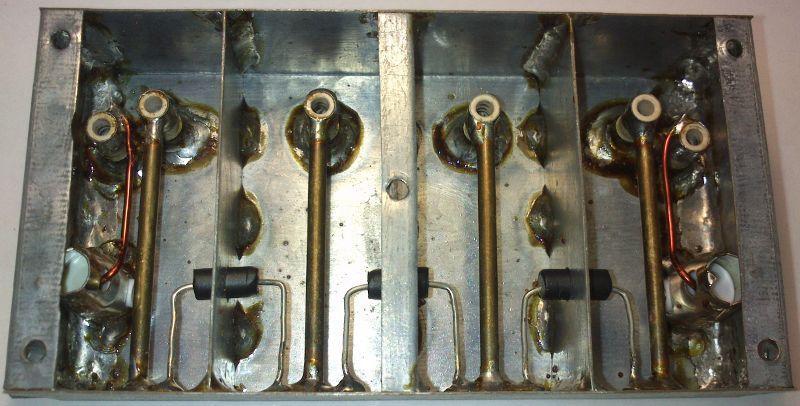

33 Η τοποθέτηση των εξαρτημάτων 32

34 10. Ο προενισχυτής UHF 33

35 Το ηλεκτρονικό κύκλωμα 34

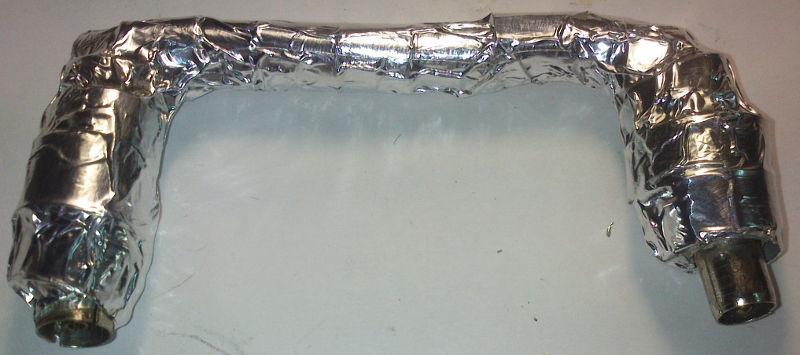

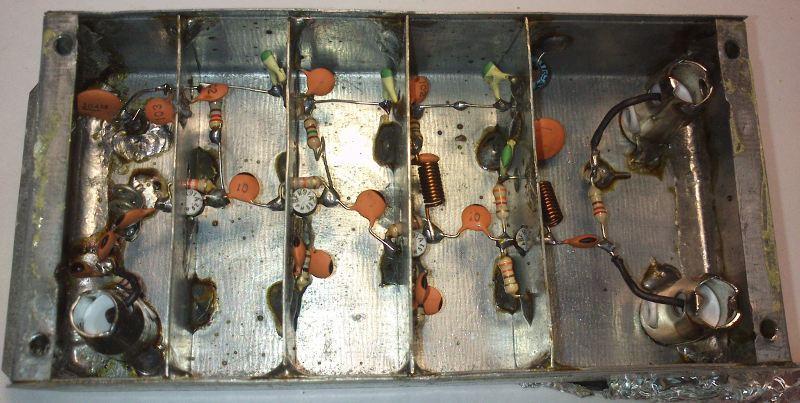

36 Η τοποθέτηση των εξαρτημάτων Τα θωρακισμένα καλώδια διασύνδεσης των modules είναι RG58 με μια στρώση αυτοκόλλητη ταινία αλουμινίου, μετά λαμαρίνα όπως η εικόνα και άλλη μια στρώση ταινία αλουμινίου. 35

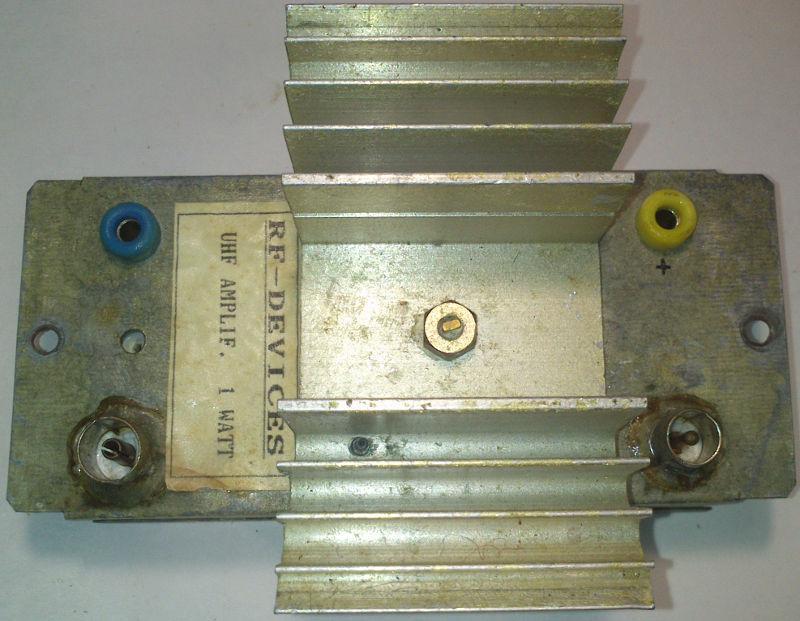

37 11. Ο ενισχυτής UHF 1W 36

38 Το ηλεκτρονικό κύκλωμα Στο επόμενο Linear 4W βγάζει 50Ω για manual AGC 4,7V (Χωρίς IF 0V), ρύθμιση του VR1 για έξοδο 50 ή 4,8W. Με τα παραπάνω αν βάλω AGC auto η τάση γίνεται 4V. 37

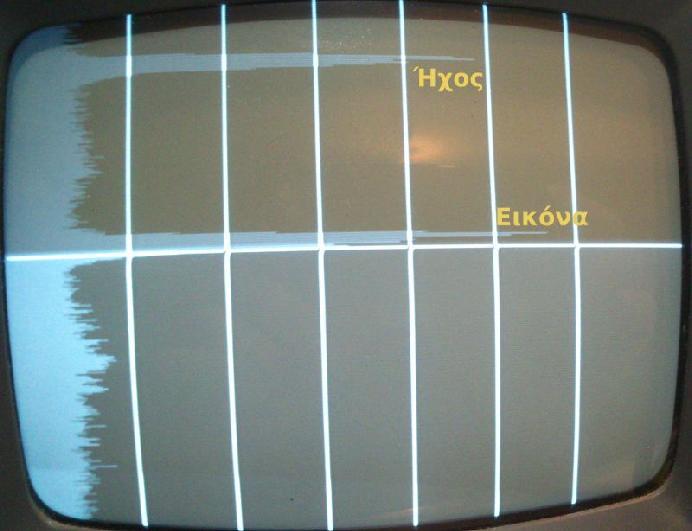

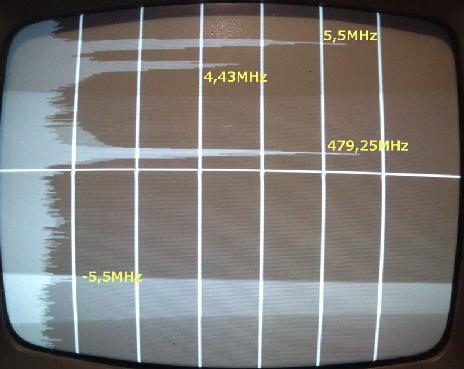

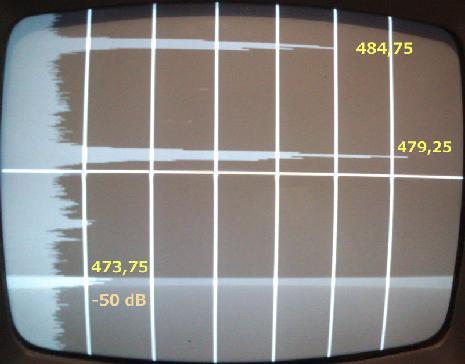

39 Η τοποθέτηση των εξαρτημάτων Στο πρώτο φασματογράφημα βλέπουμε την ενδοδιαμόρφωση της κάτω πλευρικής ήχου με απουσία video, όπου είναι περίπου -50db. Στο δεύτερο έχουμε βάλει σήμα video. 38

40 Η εικόνα της μπαρογεννήτριας όπως φαίνεται σε μια κοντινή τηλεόραση. Τα θωρακισμένα καλώδια διασύνδεσης των βαθμίδων UHF. 39

41 Παράρτημα Το πρόγραμμα σε BASIC για την δημιουργία του περιεχομένου της EPROM του synthesizer. 40

42 Το περιεχόμενο της EPROM για τα τρία πρώτα κανάλια όπως φαίνεται με το debug του DOS / Windows. 41

43 Το πρόγραμμα σε BASIC για την παραγωγή της λίστας με τις θέσεις των Dip Switches ανά κανάλι. 42
