1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ ΤΜΗΜΑ: ΔΙΟΙΚΗΣΗΣ ΕΠΙΧΕΙΡΗΣΕΩΝ ΘΕΜΑ ΔΙΠΛΩΜΑΤΙΚΗΣ ΕΡΓΑΣΙΑΣ: ΟΙΚΟΝΟΜΟΤΕΧΝΙΚΗ ΜΕΛΕΤΗ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΜΕΡΟΥΣ TOY ΚΟΙΤΑΣΜΑΤΟΣ ΞΥΛΙΤΗ ΤΟΥ ΛΙΓΝΙΤΩΡΥΧΕΙΟΥ ΑΧΛΑΔΑΣ Ν. ΦΛΩΡΙΝΑΣ. ΜΙΣΘΩΤΗΣ : ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ Α.Ε. ΕΡΓΟΛΑΒΙΚΗ ΕΚΜΕΤΑΛΛΕΥΣΗ: Μ.Ε.ΤΕ. Α.Ε ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ: ΔΟΥΝΙΑΣ ΓΕΩΡΓΙΟΣ ΕΙΣΗΓΗΤΗΣ: ΜΕΣΣΗΝΗΣ ΑΝΔΡΕΑΣ Α.Μ

2 ΠΕΡΙΛΗΨΗ Η παρακάτω οικονομοτεχνική μελέτη ερευνά τη δυνατότητα (οικονομετεχνικά) εξόρυξης της αναγκαίας ποσότητας λιγνίτη από το Λιγνιτωρυχίο Αχλάδας για την κάλυψη μέρους των αναγκών τροφοδοσίας του νέου Ατμοηλεκτρικού Σταθμού Παραγωγής Ηλεκτρικής Ενέργειας της ΔΕΗ στην περιοχή Μελίτης-Αχλάδας του Νομού Φλώρινας (μισθωτής του Λιγνιτωρυχείου Αχλάδας είναι η εταιρία ΛΙΓΝΥΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ Α.Ε. Τη Διοίκηση και Διαχείριση Έργου (Project Management) έχει αναλάβει η εταιρία Μ.Ε.ΤΕ. Α.Ε με 15ετή και πλέον εμπειρία στην εκμετάλλευση λιγνιτωρυχείων). Στο πρώτο κεφάλαιο περιγράφονται οι απαιτήσεις σε παραγωγή λιγνίτη σύμφωνα με την 5-ετή σύμβαση, που έχει υπογραφεί με τη ΔΕΗ και δίνονται γενικά στοιχεία του κοιτάσματος του λιγνιτωρυχείου Αχλάδας. Στο δεύτερο κεφάλαιο παρουσιάζονται τα αποθέματα του λιγνιτωρυχείου και ο τρόπος εξόρυξης του κοιτάσματος. Στο τρίτο κεφάλαιο αναλύονται οι ανάγκες διακινήσεως αγόνων-λιγνίτη σε καθημερινή βάση καθώς και ο αναγκαίος εξοπλισμός. Στο τέταρτο κεφάλαιο παρατίθενται κοστολογικά στοιχεία και προϋπολογισμοί. Το πέμπτο κεφάλαιο με τη βοήθεια πραγματικών στοιχείων ουσιαστικά αποδεικνύει τις αδυναμίες που υπάρχουν σε κάθε οικονομοτεχνική μελέτη. Τέλος στο τελευταίο κεφάλαιο παρουσιάζονται τα συμπεράσματα και οι εκτιμήσεις μας. 1

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΕΛΙΔΑ ΠΕΡΙΛΗΨΗ...1 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ...2 ΕΙΣΑΓΩΓΗ-ΙΣΤΟΡΙΚΟ...4 ΚΕΦΑΛΑΙΟ ΠΡΩΤΟ 1.1. Απαιτούμενη παραγωγή λιγνίτη Γεωλογικά στοιχεία του κοιτάσματος Αχλάδας...7 ΚΕΦΑΛΑΙΟ ΔΕΥΤΕΡΟ 2.1 Γενικά στοιχεία -Συνολικά λιγνιτικά αποθέματα ορυχείου Αποθέματα λιγνίτη περιοχής εργασιών επομένων 5-8 ετών για παραγωγή τόννων λιγνίτη...10 ΚΕΦΑΛΑΙΟ ΤΡΙΤΟ 3.1 Γενικά στοιχεία εκμετάλλευσης Διακινήσεις αγόνων - λιγνίτη από το λιγνιτωρυχείο Αχλάδας την περίοδο Απαιτούμενες διακινήσεις Αναγκαίος Εξοπλισμός...14 ΚΕΦΑΛΑΙΟ ΤΕΤΑΡΤΟ 4.1 Κόστος παραγωγής λιγνίτη Εξόρυξη - Φόρτωση - Μεταφορά - Απόθεση Αγόνων. ( Κόστος διακίνησης αγόνων) Εξόρυξη- φόρτωση και μεταφορά του λιγνίτη στις εγκαταστάσεις επεξεργασίας (Κόστος Εξόρυξης & Επεξεργασίας) Επεξεργασία (Θραύση-κοσκίνιση) λιγνίτη (Κόστος Επεξεργασίας) Φόρτωση -μεταφορά - παράδοση λιγνίτη στον ΑΗΣ Μ-Α

4 4.1.5 Μίσθωμα Δημοσίου Αποζημιώσεις ιδιοκτητών επιφανειακών εκτάσεων Αποκατάσταση Περιβάλλοντος Συνολικό κόστος λιγνίτη στο δάπεδο του ΑΗΣ Μ-Α Προϋπολογισμός μηνιαίων δαπανών Τιμές πώλησης Οικονομικό περιθώριο Απαιτούμενα συνολικά κεφάλαια...20 ΚΕΦΑΛΑΙΟ ΠΕΜΠΤΟ 5.1 Από την θεωρία στην «πράξη» Καιρικά φαινόμενα Αβαρίες «Εκβιασμοί» Η ποσότητα εξόρυξης λιγνίτη από το ήδη ανεπτυγμένο ορυχείο της ΔΕΗ Εξελίξεις στο ανταγωνιστικό λιγνιτωρυχείο- επιχειρησιακή και στρατηγική πολιτική της ΔΕΗ στο θέμα της τροφοδοσίας του ΑΗΣ Μ-Α ΚΕΦΑΛΑΙΟ ΕΚΤΟ 6.1 Συμπεράσματα-εκτιμήσεις...25 ΒΟΗΘΗΜΑΤΑ- ΒΙΒΛΙΟΓΡΑΦΙA...27 ΠΑΡΑΡΤΗΜA ΠΑΡΑΡΤΗΜΑ ΠΑΡΑΡΤΗΜΑ

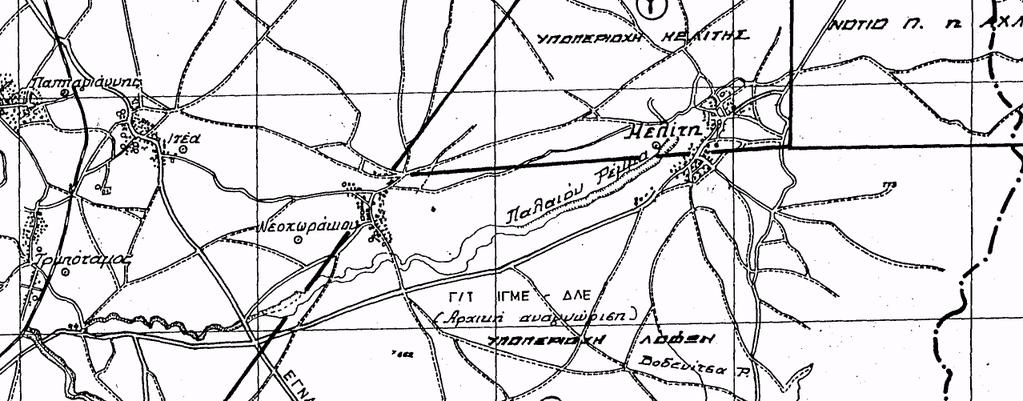

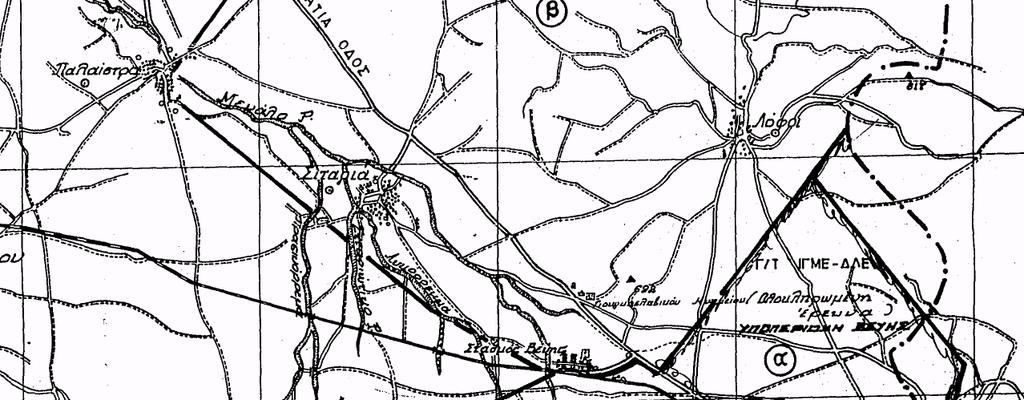

5 ΕΙΣΑΓΩΓΗ ΙΣΤΟΡΙΚΟ Το Δημόσιο Λιγνιτωρυχείο Αχλάδας Ν. Φλώρινας έχει έκταση στρέμματα και είναι μισθωμένο στην εταιρία ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ Α.Ε. μέχρι και υπό όρους μέχρι Η θέση και τα όριά του φαίνονται στο χάρτη Σχ.1 σε κλίμακα 1: Το κοίτασμα της Αχλάδας είναι γνωστό από τις αρχές του προηγούμενου αιώνα η δε εκμετάλλευσή του άρχισε το πρώτο επί Τουρκοκρατίας και μέχρι τη δεκαετία του 1960 ο παραγόμενος λιγνίτης κάλυπτε βασικά τοπικές ανάγκες θέρμανσης. Μετά το 1970 και περισσότερο μετά το 1980 ο παραγόμενος λιγνίτης καταναλώνονταν βασικά στους ΑΗΣ ΔΕΗ της περιοχής Πτολεμαΐδας. Μόνο μικρές ποσότητες λιγνίτη τόννοι/έτος αγοράζονταν από ιδιώτες και κατά περιόδους κάποιες μεγαλύτερες ποσότητες ( τόννοι/έτος) από Βιομηχανίες, όπως την ΑΕΒΑΛ για παραγωγή λιπασμάτων, τη ΛΑΡΚΟ για αναγωγικό, μονάδες Οργανοχουμικών λιπασμάτων σαν πρόσθετο για την παραγωγή βελτιωτικών εδαφών κλπ.. Στον πίνακα Ι, ο οποίος επισυνάπτεται φαίνεται η διάθεση λιγνίτη από τα λιγνιτωρυχεία Φλώρινας, στους ΑΗΣ ΔΕΗ της περιοχής Πτολεμαΐδας Αμυνταίου την εικοσαετία Την περίοδο το Λιγνιτωρυχείο Αχλάδας ήταν κλειστό, λόγω δικαστικών διενέξεων της μισθώτριας Εταιρίας με το Ελληνικό Δημόσιο, οι οποίες έληξαν το 1990 με τη δικαίωση της ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ. Από το 1999 περιορίσθηκε η δραστηριότητα του λιγνιτωρυχείου διότι η ΔΕΗ μείωσε δραστικά την προμήθεια λιγνίτη στους ΑΗΣ 1 Πτολεμαΐδας Αμυνταίου από τα Λιγνιτωρυχεία Φλώρινας, επειδή κάλυπτε τις ανάγκες της από δικά της Λιγνιτωρυχεία και επί πλέον ήθελε να παραμείνουν τα αποθέματα των λιγνιτωρυχείων Φλώρινας για τους ΑΗΣ Μελίτης - Αχλάδας ΑΗΣ Μ-Α). Την περίοδο η ΔΕΗ, σε συνεργασία με την RHEINBRAUN ENGINEERING, ολοκλήρωσε τις ερευνητικές εργασίες στο χώρο του Λιγνιτωρυχείου Αχλάδας και στην ευρύτερη λεκάνη της Φλώρινας. Στη σχετική μελέτη αξιολόγησης των ερευνητικών αυτών εργασιών δίδονται, τα στοιχεία όλων των λιγνιτικών κοιτασμάτων της λεκάνης της Φλώρινας (Πίνακας ΙΙ της παρούσης) και οι θέσεις αυτών στην περιοχή (Σχ.2) σε σχέση με τον ΑΗΣ Φλώρινας ( ΑΗΣ Μ-Α). Ακολούθως οι μελετητές προτείνουν την κατασκευή δύο μονάδων 350MW σε χώρο ΝΑ της Μελίτης 4

6 στους πρόποδες του όρους Βόρα. Αυτές προβλέπεται να τροφοδοτούνται από δύο λιγνιτωρυχεία, που θα αναπτυχθούν το ένα στην περιοχή Βεύης και το άλλο στην περιοχή Αχλάδας, στις θέσεις των ήδη λειτουργούντων ορυχείων. Ποσοτικά και ποιοτικά στοιχεία των κοιτασμάτων των δύο αυτών ορυχείων δίδονται στον επισυναπτόμενο Πίνακα ΙΙΙ που προέρχεται από την ίδια μελέτη. Στα αποτελέσματα των παραπάνω ερευνών της ΔΕΗ, στην υπάρχουσα εμπειρία και στα οικονομοτεχνικά δεδομένα παρόμοιων εργασιών που εκτελούνται στη λεκάνη της Φλώρινας και στην ευρύτερη περιοχή της Δυτικής Μακεδονίας, στηρίζεται η παρούσα μελέτη. 1 Ατμοηλεκτρικός Σταθμός 5

7 ΚΕΦΑΛΑΙΟ ΠΡΩΤΟ 1.1 ΑΠΑΙΤΟΥΜΕΝΗ ΠΑΡΑΓΩΓΗ ΛΙΓΝΙΤΗ Η Εταιρία ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ Α.Ε. πρόσφατα υπέγραψε με τη ΔΕΗ την με αριθμό ΔΥΠΟΡ πενταετή Σύμβαση Προμήθειας λιγνίτη στον ΑΗΣ Μ-Α, με τους παρακάτω ειδικότερους βασικούς όρους: - Ποσότητα : τόννοι/έτος. - Διάρκεια : Πέντε (5) έτη από την ημερομηνία έναρξης των παραδόσεων. Σαν ημερομηνία έναρξης των παραδόσεων ορίζεται συμβατικά η 1 η Φεβρουαρίου 2003 με δυνατότητα μετακύλισής της ένα μήνα πριν ή δύο μήνες μετά. Σε κάθε περίπτωση οι παραδόσεις λιγνίτη κατά τη Σύμβαση (άρθρο 20 Συμφωνητικού) πρέπει να ξεκινήσουν το αργότερο στις Ποιότητα λιγνίτη: α). Κατώτερη Θερμογόνος Ικανότητα (Κ.Θ.Ι.)ως έχει : 1.900±50 kcal/kg. β).υγρασία ως έχει : 29,9 44,0 %. γ).τέφρα ως έχει: Κατ αρχάς < 27,36%. Το ακριβές όμως όριο αυτής θα καθορισθεί στο στάδιο της δοκιμαστικής λειτουργία του ΑΗΣ Μ-Α. δ). Κοκκομετρία λιγνίτη : 0-30 εκατοστά. ε). Τιμή: 10,49 ευρώ/τόννο λιγνίτη παραδοτέου στην αυλή 2 του ΑΗΣ Μ-Α. Η παραπάνω τιμή αναφέρεται στο Γ τρίμηνο 2002 και αναπροσαρμόζεται ανά τρίμηνο με συμφωνημένο τύπο και δείκτες του ΥΠΕΧΩΔΕ Σκοπός της παρούσης μελέτης είναι η διερεύνηση της δυνατότητας και του κόστους παραγωγής συνολικής ποσότητας τόννων λιγνίτη, από το Λιγνιτωρυχείο Αχλάδας της ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ Α.Ε., για την κάλυψη (ποιοτικά και ποσοτικά), της παραπάνω με αριθ. ΔΥΠΟΡ Σύμβασης Προμήθειας λιγνίτη (ξυλίτη) στον ΑΗΣ Μ-Α, της πιθανής επέκτασής της κατά 2-3 έτη καθώς και των περιορισμένης έκτασης αναγκών ( τόννοι/έτος) της ιδιωτικής κατανάλωσης. Επισημαίνουμε ότι, με βάση το άρθρο 11 της σύμβασης ΔΥΠΟΡ θα πρέπει,, μέχρι τα μέσα του 4 ου έτους της πενταετίας, η ΔΕΗ να έχει 2 Υπαίθριος χώρος δημιουργίας αποθέματος λιγνίτη από τον οποίο με ταινιόδρομους μεταφέρεται το υλικό 6

8 αποφασίσει την παράταση ή ανανέωση της Σύμβασης, οπότε ανάλογα θα αναπροσαρμοσθούν και τα προγράμματα παραγωγής λιγνίτη. Πέραν αυτού είναι βέβαιο ότι σύντομα και ίσως πριν από την ολοκλήρωση της πενταετίας, θα απαιτηθούν από τη ΔΕΗ αυξημένες ποσότητες λιγνίτη για την κάλυψη των αναγκών και της 2 ης μονάδας των 330 MW του ΑΗΣ Μ-Α. Ήδη τα έργα υποδομής, η κατασκευή των οποίων γίνεται παράλληλα και θα ολοκληρωθεί με την 1 η μονάδα 330 MW του ΑΗΣ Μ-Α, καλύπτουν τις ανάγκες και της 2 ης προγραμματισμένης μονάδας των 330 MW. Σύμφωνα με τελευταίες πληροφορίες η έναρξη της δοκιμαστικής λειτουργίας της 1 ης μονάδας του ΑΗΣ Μ-Α τοποθετείται στον Ιούνιο του ΓΕΩΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ ΤΟΥ ΚΟΙΤΑΣΜΑΤΟΣ ΑΧΛΑΔΑΣ. 3 Το Λιγνιτικό κοίτασμα Αχλάδας βρίσκεται στα Β.Α. όρια της λεκάνης της Φλώρινας, κοντά στα σύνορα με την FYROM. Στο ΣΧ.3 δίδεται τυπική Γεωλογική τομή της ευρύτερης περιοχής Αχλάδας-Μελίτης, στο ΣΧ.4 συνθετική στρωματογραφική στήλη του ξυλιτικού κοιτάσματος Αχλάδας και το ΣΧ.5 Γεωλογικός χάρτης της περιοχής. Αλλουβιακοί σχηματισμοί, κροκαλοπαγή, ψαμμίτες, άμμοι και κατά θέσεις χαλαζιακές κροκάλες εντός αργιλοαμμώδους ψηφιδομιγούς υλικού, αποτελούν τα ανώτερα τεταρτογενή στρώματα της περιοχής. Αυτά επικάθονται ακανόνιστα σε νεογενή ιζήματα ενός των οποίων φιλοξενούνται τα λιγνιτικά και ξυλιτικά κοιτάσματα. Τα νεογενή αποτελούνται από άμμους (χονδρόκοκκους ή λεπτόκοκκους), αργίλους, μάργες κατά θέσεις κλπ. Στο κάτω μέρος των νεογενών συναντώνται ασβεστολιθικές σχιστολιθικές και γνευσιακές κροκάλες με ερυθρά άργιλο σαν συνδετικό υλικό (λατυποκροκαλοπαγές βάσεως). Το υπόβαθρο της περιοχής είναι προτριτογενείς σχηματισμοί ημικρυσταλλικώνα ασβεστολίθων και σχιστολίθων. Στα ανώτερα νεογενή στρώματα της περιοχής συναντάται κατά θέσεις γαιώδης λιγνίτης μικρού πάχους. Βαθύτερα συναντάται το εκμεταλλεύσιμο κύριο λιγνιτικό κοίτασμα το οποίο αποτελείται από αλλεπάλληλα στρώματα γαιώδους 4 και ξυλιτικού τύπου λιγνίτη εναλλασσόμενα με ενδιάμεσα στρώματα αργίλων, άμμων και ιλύος. Το συνολικό πάχος των λιγνιτικών στρωμάτων ξεπερνάει κατά θέσεις και τα 20 μέτρα, 3 ΜΕΣΣΗΝΗΣ ΓΕΩΡΓΙΟΣ ΜΗΧΑΝΙΚΟΣ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΟΣ ΤΕΧΝΙΚΗ ΜΕΛΕΤΗ ΕΚΜ/ΣΗΣ ΚΟΙΤΑΣΜΑΤΟΣ ΑΧΛΑΔΑΣ (ΙΑΝΟΥΑΡΙΟΣ 2002) 4 τύπος λιγνίτη με χαμηλότερη θερμιδική αξία από εκείνη του ξυλιτικού τύπου 7

9 βασικά όμως κυμαίνεται από 10 μέχρι 17 μέτρα. Τα υπερκείμενα 5 του κοιτάσματος έχουν πάχος μέτρα και τα ενδιάμεσα μέτρα. Γενικά στην περιοχή που βρίσκεται κοντά στα μέτωπα των σημερινών εργασιών εκμετάλλευσης και στο ύψωμα Παράσπορο δυτικά των Εγκαταστάσεων του λιγνιτωρυχείου Αχλάδας, το συνολικό πάχος των λιγνιτικών στρωμάτων είναι μέτρα και των ενδιαμέσων 2-5 μέτρα. Όσο κινούμαστε Δυτικά και Νοτιοδυτικά των παραπάνω περιοχών, το συνολικό πάχος των λιγνιτικών στρωμάτων περιορίζεται σε μέτρα και αυτό των ενδιαμέσων αγόνων αυξάνεται και ξεπερνάει τα 50 μέτρα. 5 Σύνολο διαφόρων «υλικών» που βρίσκονται πάνω από το λιγνιτικό κοίτασμα 8

10 ΚΕΦΑΛΑΙΟ ΔΕΥΤΕΡΟ 2.1 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ- ΣΥΝΟΛΙΚΑ ΛΙΓΝΙΤΙΚΑ ΑΠΟΘΕΜΑΤΑ ΟΡΥΧΕΙΟΥ. Όπως ήδη αναφέραμε παραπάνω, το προς εκμετάλλευση λιγνιτικό κοίτασμα αποτελείται από αλλεπάλληλα στρώματα γαιώδους ή ξυλιτικού τύπου λιγνίτη, εναλλασσόμενα με ενδιάμεσα στρώματα αγόνων. Το γεγονός αυτό, ανάλογα και με τις δυνατότητες εκλεκτικής εξόρυξης του χρησιμοποιούμενου μηχανικού εξοπλισμού, οδηγεί υποχρεωτικά στην ανάμιξη, σε μικρότερο ή μεγαλύτερο βαθμό, των αγόνων και του λιγνίτη βασικά στις διεπιφάνειες 7 διαχωρισμού τους. Επί πλέον κάποια στρώματα μικρού πάχους, αγόνων ή λιγνίτη, δεν είναι δυνατόν να εξορυχθούν εκλεκτικά και να διαχωρισθούν. Έτσι αναγκαστικά μία ποσότητα λιγνίτη αναμιγνύεται με τα άγονα και απορρίπτεται μαζί με αυτά στις αποθέσεις αγόνων. Αντίστοιχα μία ποσότητα αγόνων συνεξορύσσεται με το λιγνίτη, τον ρυπαίνει και χειροτερεύει την ποιότητά του. Ποιά ποσότητα λιγνίτη θα χαθεί στα άγονα και ποιά ποσότητα αγόνων θα συνεξορυχθεί με το λιγνίτη και θα τον ρυπάνει, εξαρτάται βασικά, από τον αριθμό, το πάχος και τη φύση των ενδιαμέσων αγόνων και των λιγνιτικών στρωμάτων, από τον τεκτονισμό 8 του κοιτάσματος, από τον τύπο του χρησιμοποιούμενου εξοπλισμού εξόρυξης, από τις ικανότητες και την επιμέλεια των χειριστών των μηχανημάτων καθώς και του προσωπικού επίβλεψης των εργασιών και κυρίως, από τον ορθολογικό και μελετημένο προγραμματισμό των έργων της Εκμετάλλευσης. Τα βασικά ποιοτικά και ποσοτικά στοιχεία των συνολικών αποθεμάτων του κοιτάσματος λιγνίτη - ξυλίτη του Λιγνιτωρυχείου Αχλάδας, όπως φαίνονται στον επισυναπτόμενο πίνακα ΙΙΙ, υπολογισμένα με τα κριτήρια - παραδοχές αξιολόγησης (Σχ.6 επισυναπτόμενο) που χρησιμοποιεί η ΔΕΗ, έχουν ως ακολούθως : α. Αποθέματα λιγνίτη (ξυλίτη) : 104,09 εκατομμύρια τόννοι. β. Ποιότητα : 6 Σύνολο διαφόρων «υλικών» που βρίσκονται ανάμεσα σε δύο λιγνιτικά στρώματα 7 επιφάνειες υλικών που εφάπτονται 8 κυρίως κλίση του κοιτάσματος και διάφορα ρήγματα 9 Κατωτέρα Θερμογόνος Ικανότητα εμπειρικά έχει διαφορά (-) 200 Kcal/Kg από την Ανωτέρα Θερμογόνο Ικανότητα του Λιγνίτη 9

11 Κ.Θ.Ι. 9 : 1700 Kcal/Kg. Υγρασία : 38,22% Τέφρα σε ξηρό 10 : 44,73% Τέφρα όπως έχει : 27,63% (υπολογισμός από την Τέφρα σε ξηρό) γ. Σχέση Εκμετάλλευσης : 4,42 : 1 m 3 /t. 2.2ΑΠΟΘΕΜΑΤΑ ΛΙΓΝΙΤΗ ΠΕΡΙΟΧΗΣ ΕΡΓΑΣΙΩΝ ΕΠΟΜΕΝΩΝ 5-8 ΕΤΩΝ ΓΙΑ ΠΑΡΑΓΩΓΗ ΤΟΝΝΩΝ. Όπως και στην παράγραφο 1.1 αναγράφεται, σκοπός της παρούσης είναι η μελέτη της παραγωγής τόννων λιγνίτη για κάλυψη των αναγκών της αγοράς τα επόμενα 5-8 χρόνια. Στο ΒΑ τμήμα του λιγνιτωρυχείου Αχλάδας βρίσκονται οι εγκαταστάσεις του και οι χώροι που αναπτύχθηκαν μέχρι σήμερα οι εργασίες εκμετάλλευσης. Σημειώνεται επίσης ότι στα όρια των εκσκαφών της περιοχή αυτής, που θα γίνει η εκμετάλλευση τα επόμενα χρόνια για την παραγωγή τόννων λιγνίτη, έχουν εκτελεσθεί από τη ΔΕΗ γεωτρήσεις στα αποτελέσματα των οποίων στηρίζονται τα ποιοτικά και ποσοτικά στοιχεία του προγραμματισμού μας. Στους σχετικούς υπολογισμούς χρησιμοποιήθηκαν παραδοχές - κριτήρια αξιολόγησης των αποτελεσμάτων των γεωτρήσεων, παρόμοια με αυτά που έλαβαν υπόψη τους οι μελετητές της ΔΕΗ και της RHEIBRAUN ENGINEERING για τη μελέτη του συνόλου του Κοιτάσματος Αχλάδας. Κατά τη σύνταξη της παρούσης μελέτης, με βάση τον εξοπλισμό που προβλέπεται να χρησιμοποιηθεί στην εξόρυξη του λιγνίτη και την υπάρχουσα εμπειρία : 1. Θεωρήσαμε ως μη απολήψιμα όλα τα λιγνιτικά στρώματα που είχαν πάχος μέχρι 30 CM. 2. Λιγνιτικά στρώματα με τέφρα σε ξηρό μεγαλύτερη από 55%, ασχέτως του πάχους των, τα συνυπολογίσαμε στα άγονα. 3. Στις διεπιφάνειες αγόνων - λιγνίτη δεχθήκαμε ότι το πάχος του λιγνίτη που συνεξορύσσεται με τα άγονα είναι ίσο με αυτό των αγόνων που ρυπαίνουν το λιγνίτη. Έτσι πρακτικά, κατά την εκμετάλλευση του κοιτάσματος δεν έχουμε 10 τέφρα που περιέχει ο «λιγνίτης» αν αφαιρεθεί η υγρασία του (νερό) από το συνολικό υλικό (λιγνίτης+τέφρα ως έχει +υγρασία) 10

12 στα απολήψιμα στρώματα απώλεια λιγνίτη, αλλά μόνο χειροτέρευση της ποιότητάς του λόγω της ρύπανσής του από τα άγονα. 4. Τα άγονα που ρυπαίνουν το λιγνίτη περιέχουν πάντοτε και οργανικά στοιχεία. Έτσι θεωρήσαμε ότι τα άγονα αυτά έχουν τα ακόλουθα ποιοτικά χαρακτηριστικά: α. Υγρασία : 32% β). Τέφρα όπως έχει : 59% γ). Κ.Θ.Ι. όπως έχει : 400 Kcal/Kg. 5. Για τις μετατροπές των όγκων σε βάρη θεωρήσαμε, το Ειδικό Βάρος του λιγνίτη ίσο με 1,30 τόννους/μ 3 και των αγόνων ίσο με 1,80 τόννους/μ 3. Με βάση τα στοιχεία των Φύλλων Αξιολόγησης των Γεωτρήσεων, συντάχθηκε ο πίνακας IV με συγκεντρωτικά στοιχεία αξιολόγησης των Γεωτρήσεων και του κοιτάσματος. Από τον πίνακα αυτόν (ΙV) είναι φανερό ότι, σε κάθε περίπτωση ρύπανσης του λιγνίτη με άγονα, ακόμη και αν το πάχος των αγόνων ανά λιγνιτικό στρώμα, που αναμιγνύονται με το λιγνίτη, φθάσει τα 40 CM, δεν υπάρχει πρόβλημα παραγωγής της μέσης ποιότητας λιγνίτη (1900 ± 50 Kcal/Kg) που απαιτεί η Σύμβαση ΔΥΠΟΡ Τοπικά μπορεί να δημιουργήσει κάποιο πρόβλημα ποιότητας ο λιγνίτης στη νότια περιοχή του ορυχείου Αχλάδας. Αυτό όμως θα είναι καθαρά τοπικό, διότι η Γεώτρηση, από την οποία διαφαίνεται κάτι τέτοιο, βρίσκεται στα όρια του προς εκμετάλλευση κοιτάσματος, στα Νότια πρανή των ορίων εκμετάλλευσης και θα έχει ως εκ τούτου μικρή επίδραση και μόνο στην ποιότητα του λιγνίτη της περιοχής αυτής. Στον πίνακα V, δίδεται ο προϋπολογισμός των αγόνων επί εδάφους (FM3), του λιγνίτη (TN) και της σχέσης αποκάλυψης ( FM3 αγόνων / TN λιγνίτη), όπως υπολογίσθηκαν κατά περιοχή (Α, Β, Γ και Δ) με βάση το σχετικό σχεδιασμό εκμετάλλευσης και τα στοιχεία των Γεωτρήσεων. Τα στοιχεία αυτά συγκεντρωτικά έχουν ως εξής : ΑΓΟΝΑ ΛΙΓΝΙΤΗΣ ΣΧΕΣΗ ΑΠΟΚΑΛΥΨΗΣ (FM3) (ΤΝ) (FM3 άγονα/ ΤΝ λιγνίτη) ΠΕΡΙΟΧΗ Α.: ,26 : 1 Β : ,13 : 1 Γ : ,33 : 1 Δ : ,33 : 1 ΣΥΝΟΛΟ ,79 : 1 ή MAX 3,0 : 1 11

13 ΚΕΦΑΛΑΙΟ ΤΡΙΤΟ 3.1. ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ ΕΚΜΕΤΑΛΛΕΥΣΗΣ Η εκμετάλλευση θα γίνει με συμβατικό εξοπλισμό. Δηλαδή θα χρησιμοποιηθούν υδραυλικοί εκσκαφείς- φορτωτές, χωματουργικά αυτοκίνητα, προωθητές, ισοπεδωτές κλπ. Ο ίδιος εξοπλισμός θα απασχοληθεί στη διακίνηση τόσο των αγόνων όσο και του λιγνίτη. Οι εργασίες θα ξεκινήσουν εντός του μηνός Φεβρουαρίου. Στα αρχικά στάδιά των θα χρησιμοποιηθούν εξωτερικές αποθέσεις και στη συνέχεια εσωτερικές. Εκτιμάται ότι, οι μέσες αποστάσεις μεταφοράς των αγόνων θα είναι μέτρα περίπου και η μέση σχέση εκμετάλλευσης (Μ3 αγόνων/τόννοι λιγνίτη) σε ετήσια βάση λαμβάνεται, για λόγους ασφαλείας, ίση με την μέγιστη 3,26 : 1 του πίνακα V που ισχύει για την περιοχή Α. Για τον ακριβέστερο σχεδιασμό των έργων εκμετάλλευσης, είναι πιθανόν να απαιτηθεί η διάνοιξη ενός πολύ μικρού αριθμού γεωτρήσεων εκμετάλλευσης για την ακριβέστερη περιχάραξη των λιγνιτικών κοιτασμάτων, η δαπάνη των οποίων ελάχιστα θα επιβαρύνει το κόστος του λιγνίτη. Οι λίγοι και περιορισμένης έκτασης φακοί σκληρών ψαμμιτών ή κροκαλοπαγών(πετρώματα με μεγάλη σκληρότητα), που υπάρχουν εντός των υπερκειμένων αγόνων, έχουν μικρό πάχος (από μερικά εκατοστά μέχρι 2 περίπου μέτρα) και δεν αναμένεται να δημιουργήσουν ιδιαίτερα προβλήματα στην εξόρυξή τους, ώστε να απαιτηθεί άξια λόγου χρήση εκρηκτικών υλών. Ο ξυλίτης θα εξορυχθεί βασικά με τη βοήθεια υδραυλικών εκσκαφέων (τσάπες). Για τον καλύτερο διαχωρισμό και απομάκρυνση των ενδιαμέσων αγόνων θα χρησιμοποιηθούν παράλληλα και προωθητές (μπουλντόζες) επανδρωμένοι με έμπειρο, στην εξόρυξη του ξυλίτη, προσωπικό. Ο εξορυσσόμενος ξυλίτης θα συγκεντρώνεται σε υπαίθρια αποθήκη (πλατεία) όπου θα θραύεται στο απαιτούμενο από τους ΑΗΣ ΔΕΗ μέγεθος (0-300 χιλιοστά). 12

14 Καταρχάς θα χρησιμοποιηθούν για τη θραύση οι υπάρχουσες εγκαταστάσεις του λιγνιτωρυχείου. Στη συνέχεια, ανάλογα με τις ανάγκες και την πορεία των εργασιών εκμετάλλευσης θα κατασκευασθούν νέες εγκαταστάσεις θραύσεως σε θέση που θα επιλεγεί. Το κόστος αυτών των εγκαταστάσεων θα υπερκαλυφθεί από το όφελος που θα υπάρξει από την εκμετάλλευση του με χαμηλότερη σχέση αποκάλυψης λιγνίτη της περιοχής Δ, όπου υπάρχουν σήμερα οι εγκαταστάσεις του Ορυχείου. 3.2 ΔΙΑΚΙΝΗΣΕΙΣ ΑΓΟΝΩΝ ΑΠΟ ΤΟ ΟΡΥΧΕΙΟ ΑΧΛΑΔΑΣ ΤΗΝ ΠΕΡΙΟΔΟ Απαιτούμενες διακινήσεις. 1. Παραγωγή - διάθεση λιγνίτη : α) Σε ΔΕΗ Μ.Τ./έτος β) Σε Ιδιώτες Σ ύ ν ο λ ο Σχέση Εκμετάλλευσης (FM 3 αγόνων/μ.τ. λιγνίτη) : 3,26 : 1 3. Άγονα προς διακίνηση ανά έτος : Χ3,26 = FM 3 4. Ισοδύναμος σε άγονα λιγνίτης : Χ 1,1 = Σύνολο Διακινήσεων : Χρόνος πραγματικής εργασίας ανά έτος (χωρίς Κυριακές - Αργίες, Σάββατα χειμερινών μηνών και με απώλεια ημερών λόγω καιρού) : 252 ημέρες 6. Ημερήσια διακίνηση συμπαγών υλικών : : 252 = FM 3 7. Συντελεστής Επιπλήσματος : 11 1,25 LM 3 /FM Κατά την εξόρυξη των διαφόρων υλικών ο χώρος που καταλαμβάνουν εντός εδάφους είναι μικρότερος από εκείνων που θα καταλάβουν κατά τη φόρτωσή τους στο ανάλογο όχημα (συμπιεσμένα υλικά εντός εδάφους). 12 LM 3 =όγκος υλικών εντός εδάφους FM 3 =όγκος υλικών κατά τη φόρτωση 13

15 8. Ημερήσια διακίνηση χαλαρών υλικών : FM 3 X 1,25 LM 3 /FM 3 = LM Αναγκαίος Εξοπλισμός. Δυναμικότητα απαιτούμενου εξοπλισμού :α) Φόρτωση : LM 3 /ημέρα. β)μεταφορά: Ποσότητα απαιτούμενου Εξοπλισμυύ : α). Φόρτωση : LM 3 / 300δρομολ.Χ14 LM 3 = 5,2 = 6 μηχανήματα μέσης δυναμικότητας 300 δρομολ./ημέρα (10 ωρο). Για να υπάρχει και εφεδρεία προς κάλυψη ζημιών, συντηρήσεων κλπ απαιτούνται : 7 Μηχανήματα (Τσάπες 4-5 Μ 3, Φορτωτές 7-8 Μ 3 ). β). Μεταφορά : LM 3 / 50δρομολ.Χ14 LM 3 =31 αυτοκίνητα, με καρότσα Μ 3 που θα μεταφέρουν κατά μέσο όρο 50 δρομολόγια /ημέρα (10ωρο) σε απόσταση μέτρα. Για να υπάρχει και εφεδρεία προς κάλυψη ζημιών, συντηρήσεων κλπ απαιτούνται : αυτοκίνητα (Με καρότσα 15 Μ 3 ). γ). Βοηθητικά μηχανήματα. Για τη διάστρωση των αγόνων στους χώρους απόθεσης και για τον καθαρισμό του λιγνίτη στα μέτωπα εξόρυξης θα χρησιμιοποιηθούν δύο (2) προωθητές (μπουλντόζες) CAT D8 ή D9. Επί πλέον απαιτείται να υπάρχει ένας εφεδρικός Προωθητής παρόμοιου τύπου. Για τη συντήρηση των δρόμων διακίνησης των αγόνων και του λιγνίτη απαιτούνται δύο Ισοπεδωτές (GRADE-CUT) τύπου CAT G12 ή G14 και ένας εφεδρικός. Επί πλέον θα χρειασθούν βυτία νερού και πετρελαίου, καθώς διάφορα μικρά βοηθητικά μηχανήματα (τσαπάκι κλπ) και αυτοκίνητα ( λιπαντικό κλπ.). ΠΑΡΑΤΗΡΗΣΗ. Δεν υπάρχει πρόβλημα για την εξασφάλιση του παραπάνω εξοπλισμού, διότι στο μεγαλύτερο ποσοστό καλύπτεται από τη Μ.Ε.ΤΕ. Α.Ε και επί πλέον θα χρησιμοποιηθεί και ο εξοπλισμός της ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ ο οποίος μπορεί να καλύψει ένα σημαντικό μέρος των αναγκών του έργου. 14

16 ΚΕΦΑΛΑΙΟ ΤΕΤΑΡΤΟ 4.1ΚΟΣΤΟΣ ΠΑΡΑΓΩΓΗΣ ΛΙΓΝΙΤΗ Ο υπολογισμός του κόστους παραγωγής στηρίζεται σε πραγματικά σημερινά στοιχεία. Αφορά την πρώτη πενταετία και γίνεται κατά φάση εργασιών εκμετάλλευσης, για παραγωγή λιγνίτη τόννων/έτος. Από αυτούς θα διατεθούν, τόννοι/έτος στον ΑΗΣ Μελίτης -Αχλάδας Φλώρινας και τόννοι/έτος σε ιδιώτες. Αναλυτικά και σε σημερινές τιμές οι σχετικοί προϋπολογισμοί και εκτιμήσεις του κόστους έχουν ως εξής : Εξόρυξη - Φόρτωση - Μεταφορά - Απόθεση Αγόνων. (Κόστος διακίνησης αγόνων). Τα υπερκείμενα και ενδιάμεσα άγονα είναι βασικά αργιλοαμμώδεις ή μαργαϊκοί σχηματισμοί συνιστάμενοι από, άμμους λεπτόκοκκους ή αδρόκοκκους, αργίλους, μάργες, ιλύες κλπ. Αυτά θα εξορύσσονται σχετικά εύκολα, κατευθείαν με υδραυλικούς εκσκαφείς και μεγάλους φορτωτές, θα φορτώνονται σε συμβατικά ανατρεπόμενα φορτηγά αυτοκίνητα Μ3 και θα μεταφέρονται στους χώρους απόθεσης, σε μέση απόσταση μέτρων περίπου, όπου θα διαστρώνονται με τη βοήθεια προωθητών και ισοπεδωτών. Το συνολικό κόστος αυτής της διακίνησης εκτιμάται σε: 1 /Μ3 συμπαγών αγόνων (FM3) Εξόρυξη - μεταφορά του λιγνίτη στις εγκαταστάσεις επεξεργασίας. (Κόστος Εξόρυξης). Για λόγους απλοποίησης και μόνο χρησιμοποιούμε συντελεστή ισοδυναμίας με τον οποίο εξισώνουμε το κόστος αυτό με το κόστος διακίνησης ορισμένου όγκου αγόνων. Η ίδια μεθοδολογία έχει εφαρμοσθεί μέχρι σήμερα από τη ΔΕΗ για τον Κοστολογικό έλεγχο των Ιδιωτικών Λιγνιτωρυχείων του Ν. Φλώρινας. Εκτιμάται ότι το παραπάνω κόστος Εξόρυξης και μεταφοράς του λιγνίτη θα είναι ισοδύναμο με τη διακίνηση 1,1 FM3 αγόνων ή : 15

17 1,1 FM3/ Τόννο λιγνίτη X 1 /FM3 = 1.1 /Τόννο λιγνίτη Επεξεργασία (θραύση, κοσκίνιση) του λιγνίτη. (Κόστος Επεξεργασίας). Με βάση την υπάρχουσα εμπειρία και το κόστος παρεμφερών εργασιών εκτιμάται ότι το παραπάνω κόστος Επεξεργασίας του λιγνίτη θα ανέλθει σε: 0.68 /Τόννο λιγνίτη Φόρτωση - Μεταφορά- Παράδοση λιγνίτη στους ΑΗΣ ΔΕΗ. Λαμβάνοντας υπόψη τα κόμιστρα και το κόστος φόρτωσης - διάστρωσης που πληρώνονται σε παρεμφερείς εργασίες μεταφοράς λιγνίτη στα ορυχεία της ΔΕΗ της περιοχής, εκτιμούμε ότι το μέσο κόστος φόρτωσης - μεταφοράς και διάστρωσης του λιγνίτη στον ΑΗΣ Μ-Α θα ανέλθει σε : 1 /Τόννο λιγνίτη Μίσθωμα Δημοσίου. Η σχετική σύμβαση μίσθωσης προβλέπει την καταβολή στο Δημόσιο μισθώματος 6% επί της τιμής πώλησης του λιγνίτη στο δάπεδο του λιγνιτωρυχείου και χαρτόσημο 3,6% επί του μισθώματος. Με τιμή πώλησης στη ΔΕΗ 9.39 /τόννο (10.49 /τόννο 1.1./τόννο για Φόρτωση-Μεταφορά) το καταβαλλόμενο στο Δημόσιο μίσθωμα υπολογίζεται σε : 9.39 /τόννο Χ 6% Χ1,036 = 0.58 /τόννο Με τιμή πώλησης στους ιδιώτες 17,6 /τόννο το καταβαλλόμενο στο Δημόσιο μίσθωμα ανέρχεται σε : 17.6 /τόννο Χ 6% Χ1,036 = 1.09 /τόννο Αποζημιώσεις ιδιοκτητών επιφανειακών εκτάσεων. 16

18 Το μέσο απολήψιμο και εκμεταλλεύσιμο πάχος του λιγνίτη στην περιοχή εργασιών είναι περίπου 18 μέτρα. Επομένως, αφού το ειδικό βάρος του λιγνίτη είναι 1,30 Τόννοι/FΜ3, από κάθε στρέμμα αποκαλυπτόμενου λιγνίτη θα παράγονται περίπου τόννοι. Σε κάθε περίπτωση η συνολική έκταση που θα χρησιμοποιηθεί, για τις εκσκαφές (χώρος αποκάλυψης) και τις αποθέσεις των αγόνων (χώρος αποθέσεων), είναι μικρότερη από το διπλάσιο της έκτασης του αποκαλυπτόμενου λιγνίτη, αφού σε γενικές γραμμές όταν ολοκληρωθεί η εκμετάλλευση ορθολογικά ενός κοιτάσματος : α) Τα πάχη των αγόνων που έχουν αποτεθεί στις αποθέσεις είναι περίπου ίσα με τα πάχη που είχαν αυτά στους χώρους αποκάλυψης. β) Η έκταση των αρχικών εξωτερικών αποθέσεων των αγόνων είναι σημαντικά μικρότερη από την αντίστοιχη των εσωτερικών, αφού στην μακροχρόνια εκμετάλλευση ενός ορυχείου, πάντοτε έχουμε σαν στόχο τον περιορισμό, κατά το δυνατόν, των κενών που θα παραμείνουν τελικά στο χώρο των εκσκαφών. Επομένως σε κάθε στρέμμα επιφανειακής γης που θα χρησιμοποιηθεί αντιστοιχεί παραγωγή τουλάχιστον τόννων λιγνίτη. Εάν λάβουμε υπόψη μας μία μέση τιμή αγοράς της γης 2350 /στρέμμα, η οποία υπερκαλύπτει την αξία των επιφανειακών εκτάσεων της περιοχής, ή μίσθωση των απαραίτητων κάθε χρόνο εκτάσεων (όπως γίνεται σήμερα) για 20 χρόνια με ετήσιο μίσθωμα 118 / στρέμμα, το οποίο επίσης υπερκαλύπτει την καθαρή στρεμματική απόδοση αυτών, διότι στο μεγαλύτερο μέρος τους είναι χέρσες ή άγονες ξηρικές εκτάσεις, εύκολα μπορούμε να εκτιμήσουμε ότι η επιβάρυνση του λιγνίτη από τις αποζημιώσεις των ιδιοκτητών της επιφάνειας θα είναι κατά μέγιστο : 2350 /στρέμμα : τόννοι λιγνίτη/στρέμμα = 0.2 /τόννο λιγνίτη. Στην πραγματικότητα το κόστος αυτό θα είναι σημαντικά μικρότερο, διότι το μεγαλύτερο μέρος αν όχι το σύνολο των επιφανειακών εκτάσεων που θα χρειασθούν, θα μισθωθούν από τους ιδιοκτήτες τους για μικρότερο (5-15 χρόνια) από το παραπάνω υπολογιζόμενο (20 χρόνια) χρονικό διάστημα και στη συνέχεια θα τους επιστραφούν Αποκατάσταση Περιβάλλοντος. 17

19 Η αποκατάσταση περιβάλλοντος προβλέπεται να ξεκινήσει μετά από αρκετά χρόνια (8-10). Αυτή θα περιλαμβάνει βασικά τη διαμόρφωση και διάστρωση με κατάλληλο χώμα (φυτική γή, αργιλοαμμώδη υλικά με χουμώδη συστατικά κλπ.) όλων των εκτάσεων που δεν χρειάζονται πλέον στην εκμετάλλευση. Οι μισθωμένες εκτάσεις θα επιστρέφονται για καλλιέργεια στους ιδιοκτήτες τους και οι υπόλοιπες (Δημόσιες Κοινοτικές) θα δενδροφυτεύονται. Το μέσο κόστος αυτών των εργασιών αποκατάστασης θα είναι χαμηλότερο των 1000./στρέμμα και θα επιβαρύνει τον παραγόμενο λιγνίτη με: 1000 /στρέμμα : τόννοι/στρέμμα = 0.08 /τόννο Συνολικό Κόστος λιγνίτη στο δάπεδο του ΑΗΣ Μ-Α της ΔΕΗ. Ανακεφαλαιώνοντας τα παραπάνω μπορούμε εύκολα να υπολογίσουμε το συνολικό κόστος του λιγνίτη στα δάπεδα των ΑΗΣ ΔΕΗ (Αμυνταίου - Πτολεμαϊδας - Καρδιάς -Αγίου Δημητρίου), το οποίο έχει ως εξής : 1) Διακίνηση αγόνων : 3,26 FM3 /tn Χ 1 /FM3 : 3.26 /tn λιγνίτη. 2) Εξόρυξη -μεταφορά λιγνίτη στις εγκαταστάσεις : 1.1 3) Επεξεργασία λιγνίτη : ) Φόρτωση- Μεταφορά λιγνίτη στον ΑΗΣ Μ-Α : 1 5) Μίσθωμα Δημοσίου: ) Αποζημιώσεις ιδιοκτητών επιφαν. Εκτάσεων : 0.2 7) Αποκατάσταση περιβάλλοντος : ) Γενικά έξοδα Ορυχείου και εταιρίας : O.5 9) Διάφορα - Απρόβλεπτα (8% περίπου) 0.6 Συνολικό Κόστος (χωρίς χρηματοοικονομικά) ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΗΝΙΑΙΩΝ ΔΑΠΑΝΩΝ. 18

20 1. Διακίνηση αγόνων : ( Μ.Τ./έτος : 12) Χ 3.26 /M.T = /μήνα 2. Μεταφορά και Επεξεργασία λιγνίτη : ( Μ.Τ./έτος : 12 μήνες ) Χ 1.78 /Μ.Τ. = /μήνα 3. Αποζημίωση - Αποκατάσταση επιφανειακών εδαφικών εκτάσεων : ( Μ.Τ./έτος : 12 μήνες ) Χ 0.28 /Μ.Τ. = /μήνα 4. Γενικά έξοδα Ορυχείου (6-8 άτομα, ασφάλιστρα, ΔΕΗ,ΟΤΕ κλπ.) ( Μ.Τ./έτος : 12 μήνες ) Χ 0.5 /Μ.Τ = /μήνα 5. Γεωτρήσεις Εκμ/σης, άντληση νερών, διάφορα - απρόβλεπτα : ( Μ.Τ./έτος : 12 μήνες ) Χ 0.6 /Μ.Τ. = /μήνα Σύνολο σε δάπεδο Ορυχείου = /μήνα 6. Φόρτωση - μεταφορά - παράδοση λιγνίτη σε ΑΗΣ Μ-Α και ιδιώτες : ( Μ.Τ./έτος : 12 μήνες ) Χ 1 /Μ.Τ. = /μήνα Σύνολο άμεσων δαπανών σε δάπεδο ΑΗΣ Μ-Α : /μήνα 7. Μίσθωμα Δημοσίου λιγνίτη ΔΕΗ : ( Μ.Τ./έτος : 12 μήνες ) Χ 0.58 /Μ.Τ. = /μήνα Σύνολο ΔΕΗ (χωρίς χρηματ/μικά) /μήνα 8. Μίσθωμα Δημοσίου λιγνίτη Ιδιωτικής (+) : ( Μ.Τ./έτος : 12 μήνες ) Χ 1.08./Μ.Τ. = 1080 /μήνα Σύν. Ιδιωτ. (χωρίς χρηματ/μικά) /μήνα ΠΑΡΑΤΗΡΗΣΗ. Δεν αφαιρούνται μεταφορικά για τον λιγνίτη της Ιδιωτικής Κατανάλωσης αν και παραδίδεται σε αυτοκίνητο στο Ορυχείο, διότι υπάρχουν διάφορες πρόσθετες δαπάνες (μεγαλύτερο κόστος επεξεργασίας, προμήθειες και έξοδα προώθησης, επισφαλείς απαιτήσεις κλπ) που επιβαρύνουν το κόστος αυτού του λιγνίτη. 19

21 4.3 ΤΙΜΕΣ ΠΩΛΗΣΗΣ ΛΙΓΝΙΤΗ - ΟΙΚΟΝΟΜΙΚΟ ΠΕΡΙΘΩΡΙΟ. Οι τιμές πώλησης του λιγνίτη με βάση τη Σύμβαση με τη ΔΕΗ και τις συνθήκες στην αγορά της Ιδιωτικής Κατανάλωσης, υπολογίζονται ως εξής: 1. Λιγνίτης ΔΕΗ : /Μ.Τ. 2. τρίτων ιδιωτών : 17.6 Επομένως το οικονομικό περιθώριο (Κέρδος) χωρίς χρηματοοικονομικά έξοδα, ανά τόννο λιγνίτη είναι: 1. Για το λιγνίτη ΔΕΗ : /τόννο (τιμή πώλησης) 8 δρχ./τόννο (κόστος) = 2.49 /τόννο. 2. Για το λιγνίτη της ιδιωτικής κατανάλωσης : 17.6 /τόννο (τιμή πώλησης) 8 /τόννο (κόστος) = 9.6 /τόννο. Εάν από τα παραπάνω ποσά αφαιρεθούν 1 /τόννο για απόσβεση παλαιών χρεών, χρηματοοικονομικά και διάφορα έκτακτα έξοδα τότε το συνολικό αναμενόμενο οικονομικό αποτέλεσμα για την πενταετία εκτιμάται ως εξής : Λιγνίτης ΔΕΗ : (2.49-1) /τόννοχ τόννοι = Ιδιωτικής: ( ) / Χ = Σ ύ ν ο λ ο = ΑΠΑΙΤΟΥΜΕΝΑ ΣΥΝΟΛΙΚΑ ΚΕΦΑΛΑΙΑ. Το επισυναπτόμενο στο ΠΑΡΑΡΤΗΜΑ 3 πρόγραμμα ταμειακών ροών (CASH FLOW) συντάχθηκε με τα παραπάνω στοιχεία κόστους - τιμών πώλησης λιγνίτη και με διάθεση, στη ΔΕΗ της προβλεπόμενης από τη Σύμβαση βασικής ποσότητας λιγνίτη τόννων/έτος και στους Ιδιώτες ελάχιστης ποσότητας τόννων /έτος. 20

22 Στην πράξη είναι πολύ πιθανόν να διατεθούν μεγαλύτερες ποσότητες λιγνίτη τόσο στη ΔΕΗ όσο και σε ιδιώτες, οπότε τα οικονομικά αποτελέσματα των επομένων ετών θα είναι ακόμη καλύτερα. Όπως και από το Πρόγραμμα αυτό των Ταμειακών ροών φαίνεται, για την εξόφληση των ανερχομένων σε εκ περίπου παλαιών χρεών της ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ και την εξασφάλιση του απαραίτητου Κεφαλαίου Κίνησης, για την υλοποίηση του υπό μελέτη προγράμματος παραγωγής λιγνίτη από το λιγνιτωρυχείο Αχλάδας, θα απαιτηθούν : -Χρηματοδότηση Τράπεζας σε μετρητά : 5,3 εκατ. ΕΥΡΩ. -Εγγυητική Επιστολή Προκαταβολής ΔΕΗ: 1,32 Σ ύ ν ο λ ο. 6,62 -Εγγυητική Επιστολή Καλής Εκτέλεσης : 1,76 Μέχρι το τέλος του 2006 εξοφλούνται όλα τα παλαιά χρέη καθώς και τα νέα δάνεια. 21

23

24 ΚΕΦΑΛΑΙΟ ΠΕΜΠΤΟ 5.1 ΑΠΟ ΤΗ ΘΕΩΡΙΑ ΣΤΗΝ «ΠΡΑΞΗ» Κάθε οικονομοτεχνική μελέτη όσο καλά και αν έχει σχεδιαστεί κατά την εφαρμογή της παρουσιάζονται αδυναμίες και αποκλίσεις(θετικές ή αρνητικές) που οφείλονται σε διάφορους παράγοντες, που δεν είχαν υπολογιστεί ή δεν είχε δοθεί ο κατάλληλος βαθμός σημαντικότητας τους στο τελικό αποτέλεσμα. Στη συγκεκριμένη μελέτη οι παράγοντες, οι οποίοι δημιούργησαν αποκλίσεις και συνεχίζουν να επηρεάζουν την παραγωγή (διακινήσεις υπερκείμενων και εξόρυξη λιγνίτη), παρουσιάζονται παρακάτω ΚΑΙΡΙΚΑ ΦΑΙΝΟΜΕΝΑ Στην εκμετάλλευση λιγνιτωρυχείων η εξέλιξη των καιρικών φαινομένων επηρεάζει καθοριστικά την παραγωγή. Σε περιόδους έντονων και πολυήμερων βροχοπτώσεων δημιουργούνται προβλήματα στην κίνηση των φορτηγών και των φορτωτικών μηχανημάτων με αποτέλεσμα τη μείωση των διακινήσεων. Όσο και αν έχει υπολογιστεί ο παράγοντας αυτός μέσω στατιστικών στοιχείων σε κάθε περιοχή σχεδόν πάντα παρουσίαζονται αποκλίσεις ΑΒΑΡΙΕΣ Οι ζημιές στα διάφορα μηχανήματα μπορούν να θέσουν εκτός παραγωγής τα διάφορα φορτηγά-φορτωτικά για διάστημα μεγαλύτερο από όσο υπολογιζόταν επειδή συχνά παρατηρούνται ελλείψεις στα διάφορα ανταλλακτικά των μηχανημάτων. Επιπλέον λόγω μεγάλου φόρτου εργασίας των διαφόρων εξωτερικών συνεργείων, που αναλαμβάνουν ζημιές που δεν μπορούν να επιδιορθωθούν εντός των συνεργείων του ορυχείου ( αβαρίες που απαιτούν εξειδικευμένα μέσα επισκευής) παρατηρούνται καθυστερήσεις εκτός προγραμματισμού «ΕΚΒΙΑΣΜΟΙ» Συνήθως γίνονται από του διάφορους μικροεργολάβους που δουλεύουν υπεργολαβικά εντός του ορυχείου αλλά και αυτούς που ασχολούνται με τη μεταφορά του λιγνίτη και στην προσπάθεια του να επιτύχουν καλύτερες τιμές (φόρτωσης-μεταφοράς) διακόπτουν την εργασία τους (φόρτωση και μεταφορά αγόνων). Εύκολα θα μπορούσε να πει 23

25 κανείς, αφού δημιουργούνται τέτοιου είδους προβλήματα γιατί η επιχείρηση, που εκμεταλλεύεται το λιγνιτωρυχείο δεν στηρίζεται σε δικά της και μόνο μηχανήματα φόρτωσης και μεταφοράς. Σε μία τέτοια περίπτωση δημιουργούνται άλλου είδους προβλήματα με τις τοπικές κοινωνίες τις οποίες συχνά επηρεάζουν αρνητικά οι μικροεργολάβοι. Πιο συγκεκριμένα δεν επιτυγχάνεται τόσο εύκολα η συναίνεση τους στην εξόρυξη του λιγνίτη των χωραφιών, βοσκοτοπιών που μπορεί να τους ανήκουν 9. Η τυχόν άρνησή τους οδηγεί στη λύση των απαλλοτριώσεων που είναι ζημιογόνα και χρονοβόρα. Τα διάφορα προβλήματα που δημιουργούνται από την εκμετάλλευση του ορυχείου (σκόνες, μυρωδιά από αυτανάφλεξη του λιγνίτη, αισθητική υποβάθμιση του περιβάλλοντος) οδηγούν σε καταγγελίες οι οποίες ανεξάρτητα για τον ποιον θα έχουν αίσια έκβαση μπορούν να σταματήσουν για κάποιο χρονικό διάστημα την παραγωγή. Γενικότερα στην ανάπτυξη ενός λιγνιτωρυχείου, που δημιουργεί εξωτερικές αντιοικονομίες είναι προς συμφέρον της εταιρίας που το εκμεταλλεύεται να διατηρεί καλές δημόσιες σχέσεις με την τοπική κοινωνία ( χορηγίες, διαμόρφωση υπαίθριων χώρων με μηχανήματά της, εκχιονισμός δρόμων σε περίπτωση αδυναμίας εκ μέρους της τοπικής αυτοδιοίκησης, προτίμηση προσφοράς εργασίας σε πρόσωπα που κατοικούν σε περιοχές κοντά στο λιγνιτωρυχείο) Η ΠΟΣΟΤΗΤΑ ΕΞΟΡΥΞΗΣ ΛΙΓΝΙΤΗ ΑΠΟ ΤΟ ΗΔΗ ΑΝΕΠΤΥΓΜΕΝΟ ΟΡΥΧΕΙΟ ΤΗΣ ΔΕΗ. 10 Η σχέση που επικρατεί είναι αντιστρόφως ανάλογη. Όσο μικρότερες ποσότητες εξορύσσονται από το συγκεκριμένο ορυχείο τόσο μεγαλύτερες θα είναι οι ποσότητες που θα εξορυχτούν από το λιγνιτωρυχείο της Αχλάδας ΟΙ ΕΞΕΛΙΞΕΙΣ ΣΤΟ ΑΝΤΑΓΩΝΙΣΤΙΚΟ ΔΗΜΟΣΙΟ ΛΙΓΝΙΤΩΡΥΧΕΙΟ (μισθωμένο από ιδιωτική εταιρία) ΚΑΙ Η ΕΠΙΧΕΙΡΗΣΙΑΚΗ ΚΑΙ ΣΤΡΑΤΗΓΙΚΗ ΠΟΛΙΤΙΚΗ ΤΗΣ ΔΕΗ ΣΤΟ ΘΕΜΑ ΤΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΤΟΥ ΑΗΣ Μ-Α. Η ΔΕΗ είχε υπογράψει σύμβαση προμήθειας λιγνίτη με την παραπάνω ιδιωτική εταιρία, αλλά τελικά λόγω διαφόρων εσωτερικών προβλημάτων της δεύτερης και κακοδιαχείρισης οδηγήθηκε σε πτώχευση. Συνεπώς όσες ποσότητες λιγνίτη δεν καλυφθούν από το ανεπτυγμένο ορυχείο της ΔΕΗ (στην περιοχή της Αχλάδας) τουλάχιστον για 2-3 επόμενα έτη θα καλυφθούν από το ορυχείο της Αχλάδας αφού: 9 Η ιδιοκτησία αφορά το έδαφος και όχι το υπέδαφος 10 Βρίσκεται στα όρια με το Λιγνιτωρυχείο Αχλάδας 24

26 η ποιότητα του λιγνίτη των υπολοίπων λιγνιτωρυχείων της ΔΕΗ, που λειτουργούν στην ευρύτερη περιοχή (εκτός Νομού Φλώρινας) δεν επαρκεί ποιοτικά (χαμηλή θερμιδική αξία) για τον ατμοηλεκτρικό σταθμό της Μελίτης- Αχλάδας. Η ανάμειξη χαμηλής θερμιδικής αξίας λιγνίτη με ανώτερης ποιότητας λιγνίτη (π.χ ανθρακίτης), ο οποίος μπορεί να εισαχθεί από άλλες χώρες είναι οικονομικά ασύμφορος (μεγάλο μεταφορικό κόστος, κόστος ανάμειξης ). προβλέπεται ότι η διαδικασία εκκαθάρισης της χρεοκοπημένης ιδιωτικής εταιρίας και η ανάληψη του μισθωμένου σε αυτήν δημόσιου λιγνιτωρυχείου από νέο επενδυτή θα είναι χρονοβόρες (τουλάχιστον 2 έτη) η εκμετάλλευση των υπολοίπων κοιτασμάτων λιγνίτη στο Νομό Φλώρινας, την οποία έχει αναλάβει η ΔΕΗ προϋποθέτει την ανάπτυξη μεγάλων 11 (σε ποσότητες εξόρυξης λιγνίτη) λιγνιτωρυχείων. Οι διαδικασίες και σε αυτή την περίπτωση είναι χρονοβόρες (α. απαλλοτριώσεις εδαφικών εκτάσεων β. δημόσιοι διαγωνισμοί για την ανάληψη εργολαβιών γ. η ανάπτυξη των ίδιων των λιγνιτωρυχείων. Σύμφωνα με τελευταίες πληροφορίες η ΔΕΗ βρίσκεται στο β στάδιο, αλλά εκείνο που διαρκεί περισσότερο είναι το γ στάδιο). 11 Ένα λιγνιτωρυχείο για να θεωρηθεί μεγάλο θα πρέπει να έχει τουλάχιστον παραγωγή που να καλύπτει τις ανάγκες τροφοδοσίας σε λιγνίτη ενός ΑΗΣ (330 MW) κατά το ήμισυ (ποσότητα >1 εκ ΤΝ λιγνίτη). 25

27 Παρατηρώντας κανείς το παρακάτω σχεδιάγραμμα 1 κατανοεί το βαθμό που επηρεάζουν οι παραπάνω παράγοντες την παραγωγή (διακινήσεις υπερκείμενων και κοιτάσματος). Πιο συγκεκριμένα από τα μέσα Ιανουαρίου ως τα μέσα Φεβρουαρίου παρατηρούμε μία μείωση στην παραγωγή, που οφείλεται κυρίως στις δυσμενείς καιρικές συνθήκες που επικράτησαν εκείνο το χρονικό διάστημα και στις εκτεταμένες ζημιές που παρουσιάστηκαν σε δύο φορτωτικά μηχανήματα. Από τα μέσα Φεβρουαρίου ως τις αρχές Μαρτίου η παραγωγή αυξάνεται σταδιακά με την επανένταξη των φορτωτικών στην παραγωγή και την καλυτέρευση των καιρικών συνθηκών. Από τα μέσα Μαρτίου ως και το πρώτο δεκαπενθήμερο του Απριλίου η παραγωγή σταθεροποιείται στα επιθυμητά επίπεδα. Από τα μέσα Απριλίου ως και τα μέσα Ιουλίου παρατηρείται σημαντική αύξηση της παραγωγής αφού υπήρξαν πληροφορίες για τη διαφαινόμενη αρνητική πορεία της ανταγωνίστριας εταιρίας, οι οποίες τελικά επιβεβαιώθηκαν αφού τον Ιούνιο του 2003 κήρυξε πτώχευση. Έτσι η παραγωγή αυξήθηκε εν αναμονή υπογραφής συμπληρωματικής σύμβασης με τη ΔΕΗ για απορρόφηση μεγαλύτερων ποσοτήτων λιγνίτη, ώστε να καλυφθούν οι ανάγκες του Α.Η.Σ Μ.-Α από τις υστερήσεις που θα υπάρξουν και δεν θα καλυφθούν από το ορυχείο της ΔΕΗ στην περιοχή. ΣΧΕΔΙΑΓΡΑΜΜΑ 1 Μ.Ο. ΗΜΕΡΗΣΙΩΝ ΔΙΑΚΙΝΗΣΕΩΝ (22 ΗΜΕΡΕΣ) ΔΙΑΚΙΝΗΣΗ Μ.Ο. ΗΜΕΡ/ΣΙΑΣ ΔΙΑΚΙΝ. ΥΠΕΡΚ. ΣΤΙΣ 22 ΗΜΕΡΕΣ Μ.Ο. ΗΜΕΡΗΣΙΑΣ ΔΙΑΚΙΝ. ΚΟΙΤ. ΣΤΙΣ 22 ΗΜΕΡΕΣ ΤΑΣΗ (Μ.Ο. ΥΠΕΡΚΕΙΜΕΝΑ) ΤΑΣΗ (Μ.Ο. ΚΟΙΤΑΣΜΑ) Ι-03 Φ- 03 Μ- 03 Α- 03 Μ- 03 Ι-03 Ι-03 Α- 03 Σ-03 Ο- 03 Ν- 03 Δ- 03 ΜΗΝΑΣ 26

28 ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΣΥΜΠΕΡΑΣΜΑΤΑ-ΕΚΤΙΜΗΣΕΙΣ Από τα παραπάνω εκτεθέντα είναι φανερό ότι η Εκμετάλλευση των Λιγνιτικών Κοιτασμάτων του λιγνιτωρυχείου Αχλάδας Ν. Φλώρινας της εταιρίας ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ, δεν παρουσιάζει κάποια ιδιαίτερα σοβαρά προβλήματα. Το Οικονομικό περιθώριο αυτής της Δραστηριότητας, όπως προκύπτει από τα στοιχεία κόστους και τιμών πώλησης του λιγνίτη και με διάθεση αυτού βασικά στον ΑΗΣ Μ-Α, σε υλοποίηση της Σύμβασης ΔΥΠΟΡ και σε μικρές ποσότητες σε ιδιώτες, είναι μεγάλο. Τα απαιτούμενα συνολικά Κεφάλαια (Αρχικό και Κεφάλαιο Κίνησης που εξασφαλίσθηκαν από την Μ.Ε.ΤΕ Α.Ε ), προς υλοποίησή ενός πενταετούς προγράμματος με ετήσια παραγωγή περίπου τόννων λιγνίτη υπολογίζεται να ανέλθει σε εκ. Αυτό θα χρησιμοποιηθεί κατά ένα μέρος του για την κάλυψη - ρύθμιση της αποπληρωμής των παλαιών χρεών της (ύψους 2.5εκ ) της ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ. Μέσα στην πρώτη τριετία με διάθεση τόννων λιγνίτη στη ΔΕΗ και παράδοσή του στον ΑΗΣ Μ-Α με ετήσιο κύκλο εργασιών σε σημερινές τιμές περίπου 12.9εκ και Καθαρά Κέρδη προ φόρων μεγαλύτερα από 1.3 /έτος, αποπληρώνονται όλα τα παλαιά χρέη και τα νέα δάνεια. Μετά την πρώτη τριετία, ή και νωρίτερα, είναι πολύ πιθανόν να αυξηθεί η διάθεση λιγνίτη στη ΔΕΗ από το λιγνιτωρυχείο Αχλάδας και κατ επέκταση και τα αντίστοιχα ετήσια κέρδη. Δεν πρέπει να μας διαφεύγει ότι το κοίτασμα του λιγνιτωρυχείου Αχλάδας, της ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ, έχει τις ευνοϊκότερες σχέσεις Αποκάλυψης και σημαντικά χαμηλότερο κόστος παραγωγής, ανά τόννο λιγνίτη ή ανά Kcal, από όλα τα κοιτάσματα της λεκάνης της Φλώρινας. Αυτό σε συνδυασμό με το σοβαρό ύψος των αποθεμάτων του (περισσότερα από 100 εκατ. τόννοι) το καθιστούν ρυθμιστή των τιμών και των όρων Προμήθειας λιγνίτη στον ΑΗΣ Μ-Α τηςδεη. 27

29 ΒΟΗΘΗΜΑΤΑ ΣΥΝΑΝΤΗΣΗ-ΣΥΖΗΤΗΣΗ ΜΕ ΜΕΣΣΗΝΗ ΚΩΝ/ΝΟ ΟΙΚΟΝΟΜΟΛΟΓΟΣ- ΔΙΕΥΘΥΝΩΝ ΣΥΜΒΟΥΛΟΣ Μ.Ε.ΤΕ Α.Ε ΣΥΝΑΝΤΗΣΗ-ΣΥΝΑΝΤΗΣΗ ΜΕ ΤΖΑΛΑΜΑΡΙΑ ΓΕΩΡΓΙΟ ΜΗΧΑΝΙΚΟΣ ΜΕΤΑΛΛΕΙΩΝ-ΜΕΤΑΛΛΟΥΡΓΟΣ-ΓΕΝΙΚΟΣ ΔΙΕΥΘΥΝΤΗΣ Μ.Ε.ΤΕ Α.Ε ΣΥΝΑΝΤΗΣΗ -ΣΥΖΗΤΗΣΗ ΜΕ ΓΑΡΝΕΛΛΗ ΕΥΣΤΑΘΙΟ ΜΗΧΑΝΙΚΟΣ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΟΣ ΥΠΕΥΘΥΝΟΣ ΜΗΧΑΝΙΚΟΣ Μ.Ε.ΤΕ Α.Ε ΣΤΟ ΟΡΥΧΕΙΟ ΑΧΛΑΔΑΣ ΣΥΝΑΝΤΗΣΗ- ΣΥΖΗΤΗΣΗ ΜΕ ΜΙΧΟΠΟΥΛΟ ΧΑΡΑΛΑΜΠΟ ΧΗΜΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΒΙΒΛΙΟΓΡΑΦΙΑ 1. ΜΕΣΣΗΝΗΣ ΓΕΩΡΓΙΟΣ ΜΗΧΑΝΙΚΟΣ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΟΣ ΙΔΡΥΤΗΣ ΠΡΟΕΔΡΟΣ-ΔΙΕΥΘΥΝΩΝ ΣΥΜΒΟΥΛΟΣ Μ.Ε.ΤΕ. Α.Ε ΤΕΧΝΙΚΗ ΜΕΛΕΤΗ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΛΙΓΝΙΤΩΡΥΧΕΙΟΥ ΑΧΛΑΔΑΣ (ΙΑΝΟΥΑΡΙΟΣ 2002). Ι.ΙΩΑΚΕΙΜ (24/01/94) ΕΚΠΡΟΣΩΠΟΣ ΠΑΝΕΛΛΗΝΙΟΥ ΣΥΛΛΟΓΟΥ ΔΙΠΛΟΜΑΤΟΥΧΩΝ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ-ΜΕΤΑΛΛΟΥΡΓΩΝ. ΘΕΜΑ «ΛΙΓΝΙΤΗΣ-Ο ΑΝΤΛΑΝΤΑΣ ΣΤΟΥ ΩΜΟΥΣ ΤΟΥ ΟΠΟΙΟΥ ΓΙΓΑΝΤΩΘΗΚΕ Η ΔΕΗ 2. Ν. ΕΞΑΡΧΟΣ ΠΡΟΕΔΡΟΣ ΓΕΝΟΠ ΔΕΗ (5/1997) ΘΕΜΑ «Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΕΛΛΗΝΙΚΟΥ ΛΙΓΝΙΤΗ» 3.Ι.ΙΟΡΔΑΝΗΣ ΠΡΟΕΔΡΟΣ ΤΟΥ ΠΑΝΕΛΛΗΝΙΟΥ ΣΥΛΛΟΓΟΥ ΔΙΠΛΩΜΑΤΟΥΧΩΝ ΜΜ-ΜΜ (24/01/1994) ΘΕΜΑ «Η ΑΛΛΑΓΗ ΤΟΥ ΔΕΚΑΕΤΟΥΣ ΤΗΣ ΔΕΗ ΚΑΙ Ο ΡΟΛΟΣ ΤΩΝ ΛΙΓΝΙΤΩΝ ΣΕ ΑΥΤΗ» 4. ΑΛΕΞΟΠΟΥΛΟΣ ΕΚΠΡΟΣΩΠΟΣ ΜΟΝΙΜΗΣ ΕΠΙΤΡΟΠΗΣ ΕΝΕΡΓΕΙΑΣ (24/01/94) ΘΕΜΑ «Ο ΕΘΝΙΚΟΣ ΕΝΕΡΓΕΙΑΚΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ» 5. ΒΑΚΑΡΗΣ ΔΡ.ΗΜ (24/01/94) ΘΕΜΑ «ΒΕΛΤΙΩΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΤΩΝ ΕΛΛΗΝΙΚΩΝ ΛΙΓΝΙΤΩΝ ΓΙΑ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΗ» 6. ΑΝΤΩΝΗΣ ΔΗΜΗΤΡΙΑΔΗΣ ΔΙΟΙΚΗΣΗ ΔΙΑΧΕΙΡΙΣΗ ΕΡΓΟΥ 28

30 ΠΑΡΑΡΤΗΜΑ 1 Πίνακες στοιχείων Κοιτάσματος Αχλάδας. 29

31 30

32 ΠΙΝΑΚΑΣ Ι ΠΑΡΑΔΟΣΕΙΣ (ΣΕ ΧΙΛ. Μ.Τ.) ΚΑΙ ΤΙΜΕΣ ΠΩΛΗΣΗΣ (ΣΕ ΑΡΧ./10 7 ΚCΑL) ΛΙΓΝΙΤΗ ΣΤΗ ΔΕΗ ΑΠΟ ΤΑ ΜΕΓΑΛΑ ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΤΟΥ ΝΟΜΟΥ ΦΛΩΡΙΝΑΣ ΤΗΝ 20 - ΕΤΙΑ ΕΤΑΙΡΙΑ ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΒΙΟΛΙΓΝΙΤ-ΑΜΥΝΤΑΙΟΥ ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΡΟΖΑ ΣΥΝΟΛΙΚΗ ΠΑΡΑΤΗΡΗΣΕΙΣ ΒΙΟΛΙΓΝΙΤ ΑΜΕΤΒΕ ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΜΥΝΤΑΙΟΥ ΑΕ ΣΥΝΟΛΟ ΤΙΜΕΣ (ΔΡΧ./10 7 ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ ΠΟΣΟΤΗΤΑ ΛΙΓΝΙΤΗ ΤΙΜΕΣ ΚCAL ΑΧΛΑΔΑ ΑΧΛΑΔΑ (ΔΡΧ./10 7 ΜΕΓΑΛΩΝ ΕΤΟΣ ΒΕΥΗ ΒΕΓΟΡΑ 1 2 ΣΥΝΟΛΟ ΚΑL) ΛΙΓΝ/ΧΕΙΩΝ ,8 111,7 195, ,8 89, , ,2 128,5 195, ,2 120, , ,8 73,2 142, ,8 113, , ,1 161,7 268, ,3 453, , ,7 164,2 352, ,7 510, , ,4 143,1 548, ,1 334, , ,4 215, , , , ,4 210, , , , ,4 286, , ,3 8, , ,0 109, , ,3 227, , ,1 247, , ,0 279, , ,2 545, , ,0 159, , ,1 769, , ,0 609, , ,2 668, , ,6 663, , ,2 583, , ,6 543, , ,1 319,5 992, ,0 601, , ,7 128,5 879, ,1 488, , ,3 346,9 728, ,0 423, , ,7 41,9 291, ,2 134, , ,3 41,7 147,0 0,0 0,0 147,0 ΣΥΝΟΛΟ , , ,4 514, , , ,4 % 51,9 23,0 74,9 2,2 22,8 25,1 100,0 30

33 ΚΡΙΤΗΡΙΑ ΑΞΙΟΛΟΓΗΣΗΣ ΠΟΣΟΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΠΟΙΟΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ Υ ΠΕΔΙΟ ΑΞΙΟΛΟΓΗΣΗ ΕΝΔΙΑΣΜΑ Max.Λτεξ Min.ΛΠ Min.ΕΠ Min.Ετεξ ΑΛ ΡΥΠ Ετεξ ΕΥ ΕΚ.Θ.Ι. Λ(Τn) ε.β.κ. Λ Ε Υπ Υ+Ε+Υπ Υ+Ε+Λ+Υπ (Υ+Ε)/Λ Μτεξ ΜΥ ΜΚ.Θ.Ι. % cm cm % cm cm % % Kcal/k g MT t/m 3 Mm 3 Mm 3 Mm 3 Mm 3 Mm 3 Mm 3 M 3 /t % % kcal/k g VE FMP 90/ AC FMP 90/ LM FMP 80/ MA FΜΡ 70/ KL FΜΡ 80/20 60»»»»» ΣΥΝΟΛΟ VE+AC+KL+LM+MA VE LM MA AC KL ΠΕΔΙΟ : ΒΕΥΗ : ΛΟΦΟΙ ΜΕΛΙΤΗ : ΜΕΛΙΤΗ -ΑΧΛΑΔΑ : ΑΧΛΑΔΑ : ΚΛΕΙΔΙ ΠΙΝΑΚΑΣ II ΠΟΣΟΤΙΚΟΣ ΚΑΙ ΠΟΙΟΤΙΚΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΛΙΝΙΤΗ VE-AC-KL-LM-MA ΜΑΧ Λ.Τ ΕΞ= ΜΕΓΙΣΤΗ ΤΕΦΡΑ ΕΠΙ ΞΗΡΟΥ/ ΜΙΝ ΛΠ= ΕΛΑΧΙΣΤΟ ΑΠΟΛΗΨΙΜΟ ΛΙΓΝΙΤΙΚΟ ΠΑΧΟΣ /MIN.ΕΠ = ΕΛΑΧΙΣΤΟ ΑΠΟΛΗΨΙΜΟ ΠΑΧΟΣ ΕΝΔΙΑΜΕΣΩΝ / ΑΛ= ΑΡΓΙΛΙΚΟΣ ΛΙΓΝΙΤΗΣ/ ΡΥΠ= ΡΥΠΑΝΣΗ ΛΙΓΝΙΤΗ ΜΕ ΑΓΟΝΑ/Ε.ΚΘΙ=ΚΑΤΩΤΕΡΗ ΘΕΡΜΟΓΟΝΟΣ ΙΚΑΝΟΤΗΤΑ ΕΝΔΙΑΜΕΣΩΝ/ Λ(TN)=EK.TONNOI ΛΙΓΝΙΤΗ/ Υ= ΕΚ ΚΥΒΙΚΑ ΥΠΕΡΚΕΙΜΕΝΩΝ / Ε=ΕΚ.ΚΥΒΙΚΑ ΕΝΔΙΑΜΕΣΩΝ/ ΥΠ =ΕΚ.ΚΥΒΙΚΑ ΥΠΟΚΕΙΜΕΝΩΝ/ ΜΤ ΕΞ=ΜΕΣΟ ΟΡΟΣ ΤΕΦΡΑΣ ΕΠΙ ΞΗΡΟΥ/ ΜΥ=ΜΕΣΟΣ ΟΡΟΣ ΥΓΡΑΣΙΑΣ/ ΜΚ.Θ.Ι.= ΜΕΣΟΣ ΟΡΟΣ ΚΘ.Ι 31

34 ΚΡΙΤΗΡΙΑ ΑΞΙΟΛΟΓΗΣΗΣ ΠΟΣΟΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΠΟΙΟΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ Υ ΠΕΔΙΟ ΑΞΙΟΛΟΓΗΣΗ ΕΝΔΙΑΣΜΑ Max.Λτεξ Min.ΛΠ Min.ΕΠ Min.Ετεξ ΑΛ ΡΥΠ Ετεξ ΕΥ ΕΚ.Θ.Ι. Λ(Τn) ε.β.κ. Λ Ε Υπ Υ+Ε+Υπ Υ+Ε+Λ+Υπ (Υ+Ε)/Λ Μτεξ ΜΥ ΜΚ.Θ.Ι. % cm cm % cm cm % % Kcal/kg MT t/m 3 Mm 3 Mm 3 Mm 3 Mm 3 Mm 3 Mm 3 M 3 /t % % kcal/kg VE FMP 90/ AC FMP 90/ ΣΥΝΟΛΟ ΒΕΥΗ + ΑΧΛΑΔΑ FΜΡ VΕ FΜΡ(2) 80/ ΑC FΜΡ(2) 80/20 60»»»»» ΣΥΝΟΛΟ ΒΕΥΗ + ΑΧΛΑΔΑ FΜΡ(2)* VE LM MA AC KL ΠΕΔΙΟ : ΒΕΥΗ : ΛΟΦΟΙ ΜΕΛΙΤΗ : ΜΕΛΙΤΗ -ΑΧΛΑΔΑ : ΑΧΛΑΔΑ : ΚΛΕΙΔΙ * FΜΡ(2): Υπολογισμοί μετά την προσθήκη των τελευταίων γεωτρήσεων ΠΙΝΑΚΑΣ III ΠΟΣΟΤΙΚΟΣ ΚΑΙ ΠΟΙΟΤΙΚΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΛΙΝΙΤΗ VE-AC 32

35 ΠΙΝΑΚΑΣ IV ΣΥΓΚΕΝΤΡΩΤΙΚΑ ΣΤΟΙΧΕΙΑ ΑΞΙΟΛΟΓΗΣΗΣ ΓΕΩΤΡΗΣΕΩΝ ΚΑΙ ΚΟΙΤΑΣΜΑΤΟΣ ΑΧΛΑΔΑΣ ΠΟΙΟΤΙΚΑ ΣΤΟΙΧΕΙΑ ΛΙΓΝΙΤΗ ΠΑΡΑΤΗΡΗΣΕΙΣ ΠΑΧΗ ΛΙΓΝΙΤΗ ΠΑΧΗ ΑΓΟΝΩΝ ΑΡΙΘΜΟΣ ΠΑΧΗ ΣΤΡΩΜΑΤΩΝ (ΜΕΤΡΑ) ΣΕ ΔΕΙΓΜΑ ΟΠΩΣ ΕΧΕΙ ΤΕΦΡΑ ΠΟΥ ΧΑΝΕΤΑΙ ΠΟΥ ΡΥΠΑΙΝΟΥΝ ΥΓΡΑΣΙΑ ΤΕΦΡΑ Κ.Θ.Ι. ΣΕ ΞΗΡΟ ΣΤΑ ΑΓΟΝΑ ΤΟ ΛΙΓΝΙΤΗ ΓΕΩΤΡΗΣΗΣ ΥΠΕΡΚ. ΕΝΔΙΑΜ. ΛΙΓΝΙΤΗΣ (%) (%) ΚCAL/K (%) ΟΜ/ΛΙΓΝ.ΣΤΡΩΜΑ ΟΜ/ΛΙΓΝ.ΣΤΡΩΜΑ ΚΑΧ-42 13,20 5,70 12,30 37,9 15,5 2561,0 25,0 0 0 ΚΑΧ-7 35,50 36,40 19,90 43,6 14,9 2228,0 26,4 0 0 ΚΑΧ-44 47,60 37,10 18,40 45,7 15,2 2012,0 28,0 0 0 ΚΑΧ-43 62,50 1,40 21,10 41,7 15,0 2356,0 25,7 0 0 ΚΑΧ-45 52,30 1,40 18,30 45,4 14,9 2089,0 27,3 0 0 Μ. Ο. 42,22 16,40 18,00 43,2 15,1 2231,1 26,5 0 0 ΚΑΧ-42 13,20 5,70 12,30 37,5 18,0 2427,0 28, ΚΑΧ-7 35,50 36,40 19,90 43,3 16,2 2167,0 28, ΚΑΧ-44 47,60 37,10 18,40 44,6 18,8 1865,0 33, ΚΑΧ-43 62,50 1,40 21,10 41,5 16,6 2274,0 28, ΚΑΧ-45 52,30 1,40 18,30 45,2 15,6 2058,0 28, Μ. Ο. 42,22 16,40 18,00 42,7 16,9 2143,7 29, ΚΑΧ-42 13,20 5,70 12,30 37,2 20,5 2293,0 32, ΚΑΧ-7 35,50 36,40 19,90 42,9 17,5 2105,0 30, ΚΑΧ-44 47,60 37,10 18,40 43,5 22,3 1717,0 39, ΚΑΧ-43 62,50 1,40 21,10 41,3 16,6 22:74,0 28, ΚΑΧ-45 52,30 1,40 18,30 44,9 16,4 2027,0 29, Μ. Ο. 42,22 16,40 18,00 42,3 18,5 2075,1 32, ΚΑΧ-42 13,20 5,70 12,30 36,9 23,0 2158,0 36, ΚΑΧ-7 35,50 36,40 19,90 42,6 18,9 2044,0 32, ΚΑΧ-44 47,60 37,10 18,40 42,4 25,9 1569,0 45, ΚΑΧ-43 62,50 1,40 21,10 41,1 17,5 2233,0 29, ΚΑΧ-45 52,30 1,40 18,30 44,7 17,1 1996,0 30, Μ. Ο. 42,22 16,40 18,00 41,9 20,2 1997,0 34, ΚΑΧ-42 13,20 5,70 12,30 36,5 25,4 2024,0 40, ΚΑΧ-7 35,50 36,40 19,90 42,2 20,2 1983,0 34, ΚΑΧ-44 47,60 37,10 18,40 41,3 29,5 1421,0 50, ΚΑΧ-43 62,50 1,40 21,10 40,9 18,3 2192,0 31, ΚΑΧ-45 52,30 1,40 18,30 44,5 17,8 1965,0 32, Μ. Ο. 42,22 16,40 18,00 41,4 21,9 1919,0 37,

36 ΒΑΘΜΙΔΕΣ ΚΑΙ ΥΨΟΜΕΤΡΑ ΑΥΤΩΝ ΠΙΝΑΚΑΣ V ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΑΓΟΝΩΝ (ΡΜ3) ΚΑΙ ΛΙΓΝΙΤΗ (ΤΝ) ΣΕ ΜΕΡΟΣ ΤΟΥ ΚΟΙΤΑΣΜΑΤΟΣ ΤΟΥ ΛΙΓΝΙΤΩΡΥΧΕΙΟΥ ΑΧΛΑΔΑΣ ΑΠΟΣΤΑΣΕΙΣ ΜΕΤΑΞΥ ΒΑΘΜΙΔΩΝ (Μ) Π Ε Ρ Ι Ο Χ Η Α Π Ε Ρ Ι Ο Χ Η Β ΕΠΙΦΑΝΕΙΕΣ ΒΑΘΜΙΔΩΝ (Μ 2 ) ΟΓΚΟΙ ΜΕΤΑΞΥ ΒΑΘΜΙΔΩΝ (ΡΜ 3 ) ΕΠΙΦΑΝΕΙΕΣ ΒΑΘΜΙΔΩΝ (Μ 2 ) ΟΓΚΟΙ ΜΕΤΑΞΥ ΒΑΘΜΙΔΩΝ (ΡΜ 3 ) " ΥΠΕΡΚΕΙΜΕΝΑ ΑΓΟΝΑ (ΡΜ3) ΕΝΔΙΑΜΕΣΑ ΑΓΟΝΑ (ΡΜ3) ΣΥΝΟΛΟ ΑΓΟΝΩΝ (ΡΜ3) ΣΥΝΟΛΟ ΛΙΓΝΙΤΗ(ΤΝ): Μ2Χ18,ΟΜΧ1,25= X18X1,25= ΣΧΕΣΗ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΡΜ^ΤΝ 3,26 3,13 ΚΟΙΤΑΣΜΑ ΣΤΑ ΟΡΙΑ ΜΕ ΔΕΗ (Γ) ΚΟΙΤΑΣΜΑ ΣΤΗΝ ΠΕΡΙΟΧΗ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΤΟΥ ΟΡΥΧΕΙΟΥ ΑΓΟΝΑ : ΛΙΓΝΙΤΗΣ: ΣΧΕΣΗ ΕΚΜ/ΣΗΣ: ΡΜ ΤΝ 1,33:1 (ΡΜ3/ΤΝ) ΑΓΟΝΑ : ΛΙΓΝΙΤΗΣ: ΣΧΕΣΗ ΕΚΜ/ΣΗΣ : ΑΧΛΑΔΑΣ (Δ) ΡΜ ΤΝ 1,33:1 (ΡΜ3/ΤΝ) ΣΥΝΟΛΙΚΑ ΘΕΣΗ ΑΓΟΝΑ (ΡΜ3) ΛΙΓΝΙΤΗΣ (ΤΝ) ΣΧΕΣΗ (ΡΜ3/ΤΝ) ΣΤΟΙΧΕΙΑ ΠΕΡΙΟΧΗ Α ,26 : 1 3,13 ΜΕΡΟΥΣ ΤΟΥ Β Γ " Δ : 1 1,33:1 ΚΟΙΤΑΣΜΑΤΟΣ ~ 1,33:1 ΑΧΛΑΔΑΣ ΓΕΝ.ΣΥΝΟΛΟ ,79:1 ΜΑΧ3.0 :1 34

37 ΠΑΡΑΡΤΗΜΑ 2 ΠΡΟΓΡΑΜΜΑ ΤΑΜΕΙΑΚΩΝ ΡΟΩΝ (CASH-FLOW)

38 Μ.Ε.ΤΕ Α.Ε. CASH FLOW PLAN FOR THE YEAR 2003 ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ JANUARY FEBRUARY MARCH APRIL MAY JUNE JULY AUGUST SEPTEMBER OCTOBER NOVEMBER DECEMBER ΣΥΝΟΛΟΝ REMARKS ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΤΗΝ ΔΕΗ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΙΔΙΩΤΕΣ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΔΙΑΦΟΡΟΥΣ ΣΕ ΤΟΝΝΝΟΥΣ OPENING CASH ΙΝ 0, ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΔΕΗ ΣΕ ΧΙΛ ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΙΔΙΩΤΕΣ ΣΕ ΧΙΛ ΤΙΜΗ ΛΙΓΝΙΤΗ / ΤΟΝΝΟ ΤΙΜΗ ΛΙΓΝΙΤΗ 17.6 / ΤΟΝΝΟ ΣΕ ΔΕΗ ΣΕ ΙΔΙΩΤΕΣ ΝΕΑ ΔΑΝΕΙΑ ΣΕ ΧΙΛ TOTAL INCOME ΙΝ 0, ΠΑΛΑΙΕΣ ΥΠΟΧΡΕΩΣΕΙΣ ΣΕ ΧΙΛ ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ (0,000 ) ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ 7 / ΤΟΝΝΟ ΕΠΙΣΤΡΟΦΗ ΔΑΝΕΙΩΝ (0.000 ) ΤΟΚΟΙ ΔΑΝΕΙΩΝ (0,000 ) TOTAL PAYMENTS IN 0, ΕΠΙΤΟΚΙΟ 7,5% CASH FLOW CLOSING ΝΕΑ ΔΑΝΕΙΑ ΥΠΟΛ. ΔΑΝΕΙΩΝ 1.46 ΕΚ = ΕΠΙΣΤΡΟΦΗ (0,000 )

39 CASH FLOW PLAN FOR THE YEAR 2004 Μ.Ε.ΤΕ Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ JANUARY FEBRUARY MARCH APRIL MAY JUNE JULY AUGUST SEPTEMBER OCTOBER NOVEMBER DECEMBER ΣΥΝΟΛΟΝ REMARKS ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΤΗΝ ΔΕΗ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΙΔΙΩΤΕΣ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΔΙΑΦΟΡΟΥΣ ΣΕ ΤΟΝΝΝΟΥΣ OPENING CASH ΙΝ 0, ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΔΕΗ ΣΕ ΧΙΛ ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΙΔΙΩΤΕΣ ΣΕ ΧΙΛ ΤΙΜΗ ΛΙΓΝΙΤΗ / ΤΟΝΝΟ ΤΙΜΗ ΛΙΓΝΙΤΗ 17.6 / ΤΟΝΝΟ ΣΕ ΔΕΗ ΣΕ ΙΔΙΩΤΕΣ ΝΕΑ ΔΑΝΕΙΑ ΣΕ ΧΙΛ 0 TOTAL INCOME ΙΝ 0, ΠΑΛΑΙΕΣ ΥΠΟΧΡΕΩΣΕΙΣ ΣΕ ΧΙΛ ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ (0,000 ) ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ 7 / ΤΟΝΝΟ ΕΠΙΣΤΡΟΦΗ ΔΑΝΕΙΩΝ (0.000 ) ΤΟΚΟΙ ΔΑΝΕΙΩΝ (0,000 ) TOTAL PAYMENTS IN 0, ΕΠΙΤΟΚΙΟ 7,5% CASH FLOW CLOSING ΝΕΑ ΔΑΝΕΙΑ ΥΠΟΛ. ΔΑΝΕΙΩΝ 1.46 ΕΚ = ΕΠΙΣΤΡΟΦΗ (0,000 )

40 Μ.Ε.ΤΕ Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ

41 CASH FLOW PLAN FOR THE YEAR 2005 Μ.Ε.ΤΕ. Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ JANUARY FEBRUARY MARCH APRIL MAY JUNE JULY AUGUST SEPTEMBER OCTOBER NOVEMBER DECEMBER ΣΥΝΟΛΟΝ REMARKS ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΤΗΝ ΔΕΗ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΙΔΙΩΤΕΣ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΔΙΑΦΟΡΟΥΣ ΣΕ ΤΟΝΝΝΟΥΣ OPENING CASH ΙΝ 0, ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΔΕΗ ΣΕ ΧΙΛ ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΙΔΙΩΤΕΣ ΣΕ ΧΙΛ ΤΙΜΗ ΛΙΓΝΙΤΗ / ΤΟΝΝΟ ΤΙΜΗ ΛΙΓΝΙΤΗ 17.6 / ΤΟΝΝΟ ΣΕ ΔΕΗ ΣΕ ΙΔΙΩΤΕΣ ΝΕΑ ΔΑΝΕΙΑ ΣΕ ΧΙΛ 0 TOTAL INCOME ΙΝ 0, ΠΑΛΑΙΕΣ ΥΠΟΧΡΕΩΣΕΙΣ ΣΕ ΧΙΛ ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ (0,000 ) ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ 7 / ΤΟΝΝΟ ΕΠΙΣΤΡΟΦΗ ΔΑΝΕΙΩΝ (0.000 ) ΤΟΚΟΙ ΔΑΝΕΙΩΝ (0,000 ) TOTAL PAYMENTS IN 0, ΕΠΙΤΟΚΙΟ 7,5% CASH FLOW CLOSING ΝΕΑ ΔΑΝΕΙΑ ΥΠΟΛ. ΔΑΝΕΙΩΝ 1.46 ΕΚ = ΕΠΙΣΤΡΟΦΗ (0,000 )

42 Μ.Ε.ΤΕ. Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ

43 CASH FLOW PLAN FOR THE YEAR 2006 Μ.Ε.ΤΕ. Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ JANUARY FEBRUARY MARCH APRIL MAY JUNE JULY AUGUST SEPTEMBER OCTOBER NOVEMBER DECEMBER ΣΥΝΟΛΟΝ REMARKS ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΤΗΝ ΔΕΗ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΙΔΙΩΤΕΣ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΔΙΑΦΟΡΟΥΣ ΣΕ ΤΟΝΝΝΟΥΣ OPENING CASH ΙΝ 0, ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΔΕΗ ΣΕ ΧΙΛ ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΙΔΙΩΤΕΣ ΣΕ ΧΙΛ TOTAL INCOME ΙΝ 0, ΤΙΜΗ ΛΙΓΝΙΤΗ / ΤΟΝΝΟ ΤΙΜΗ ΛΙΓΝΙΤΗ 17.6 / ΤΟΝΝΟ ΣΕ ΔΕΗ ΣΕ ΙΔΙΩΤΕΣ ΠΑΛΑΙΕΣ ΥΠΟΧΡΕΩΣΕΙΣ ΣΕ ΧΙΛ ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ (0,000 ) ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ 7 / ΤΟΝΝΟ ΕΠΙΣΤΡΟΦΗ ΔΑΝΕΙΩΝ (0.000 ) ΤΟΚΟΙ ΔΑΝΕΙΩΝ (0,000 ) TOTAL PAYMENTS IN 0, CASH FLOW CLOSING ΝΕΑ ΔΑΝΕΙΑ ΥΠΟΛ. ΔΑΝΕΙΩΝ 1.46 ΕΚ = ΕΠΙΣΤΡΟΦΗ (0,000 )

44 Μ.Ε.ΤΕ. Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ

45 CASH FLOW PLAN FOR THE YEAR 2007 Μ.Ε.ΤΕ. Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ JANUARY FEBRUARY MARCH APRIL MAY JUNE JULY AUGUST SEPTEMBER OCTOBER NOVEMBER DECEMBER ΣΥΝΟΛΟΝ REMARKS ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΤΗΝ ΔΕΗ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΙΔΙΩΤΕΣ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΔΙΑΦΟΡΟΥΣ ΣΕ ΤΟΝΝΝΟΥΣ OPENING CASH ΙΝ 0, ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΔΕΗ ΣΕ ΧΙΛ ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΙΔΙΩΤΕΣ ΣΕ ΧΙΛ ΤΙΜΗ ΛΙΓΝΙΤΗ / ΤΟΝΝΟ ΤΙΜΗ ΛΙΓΝΙΤΗ 17.6 / ΤΟΝΝΟ ΣΕ ΔΕΗ ΣΕ ΙΔΙΩΤΕΣ ΝΕΑ ΔΑΝΕΙΑ ΣΕ ΧΙΛ 0 TOTAL INCOME ΙΝ 0, ΠΑΛΑΙΕΣ ΥΠΟΧΡΕΩΣΕΙΣ ΣΕ ΧΙΛ ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ (0,000 ) ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ 7 / ΤΟΝΝΟ 0 ΕΠΙΣΤΡΟΦΗ ΔΑΝΕΙΩΝ (0.000 ) ΤΟΚΟΙ ΔΑΝΕΙΩΝ (0,000 ) TOTAL PAYMENTS IN ΕΠΙΤΟΚΙΟ 7,5% CASH FLOW CLOSING ΝΕΑ ΔΑΝΕΙΑ = ΥΠΟΛ. ΔΑΝΕΙΩΝ 1.46 ΕΚ ΕΠΙΣΤΡΟΦΗ (0,000 ) 41

46 Μ.Ε.ΤΕ. Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ

47 Μ.Ε.ΤΕ Α.Ε. CASH FLOW PLAN FOR THE YEAR 2008 ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ JANUARY FEBRUARY MARCH APRIL MAY JUNE JULY AUGUST SEPTEMBER OCTOBER NOVEMBER DECEMBER ΣΥΝΟΛΟΝ REMARKS ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΤΗΝ ΔΕΗ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΙΔΙΩΤΕΣ ΣΕ ΤΟΝΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΔΙΑΦΟΡΟΥΣ ΣΕ ΤΟΝΝΝΟΥΣ OPENING CASH ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΔΕΗ ΣΕ ΧΙΛ ΔΡΧ ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΙΔΙΩΤΕΣ ΣΕ ΧΙΛ ΔΡΧ. ΝΕΑ ΔΑΝΕΙΑ 0 ΤΙΜΗ ΛΙΓΝΙΤΗ / ΤΟΝΝΟ ΤΙΜΗ ΛΙΓΝΙΤΗ 17.6 / ΤΟΝΝΟ ΣΕ ΔΕΗ ΣΕ ΙΔΙΩΤΕΣ TOTAL INCOME ΙΝ 0,000 DRS ΠΑΛΑΙΕΣ ΥΠΟΧΡΕΩΣΕΙΣ ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ 7 / ΤΟΝΝΟ ΕΠΙΣΤΡΟΦΗ ΔΑΝΕΙΩΝ ΤΟΚΟΙ ΔΑΝΕΙΩΝ TOTAL PAYMENTS IN 0,000 DRS ΕΠΙΤΟΚΙΟ 7,5% CASH FLOW CLOSING ΝΕΑ ΔΑΝΕΙΑ ΥΠΟΛ. ΔΑΝΕΙΩΝ = ΕΠΙΣΤΡΟΦΗ

48 Μ.Ε.ΤΕ Α.Ε. ΛΙΓΝΙΤΩΡΥΧΕΙΑ ΑΧΛΑΔΑΣ ΑΕ

49 Σ Υ Ν Ο Λ Α ΣΥΝΟΛΟΝ REMARKS ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΤΗΝ ΔΕΗ ΣΕ ΤΟΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΙΔΙΩΤΕΣ ΣΕ ΤΟΝΝΟΥΣ ΠΟΣΟΤΗΤΕΣ ΛΙΓΝΙΤΗ ΣΕ ΔΙΑΦΟΡΟΥΣ ΣΕ ΤΟΝΝΟΥΣ OPENING CASH (0,000 ) ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΔΕΗ ΣΕ ΧΙΛ ΕΙΣΠΡΑΞΕΙΣ ΑΠΟ ΙΔΙΩΤΕΣ ΣΕ ΧΙΛ ΝΕΑ ΔΑΝΕΙΑ (0,000 ) TOTAL INCOME ΙΝ 0, ΠΑΛΑΙΕΣ ΥΠΟΧΡΕΩΣΕΙΣ (0,000 ) ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ (0,000 ) ΕΠΙΣΤΡΟΦΗ ΔΑΝΕΙΩΝ ΤΟΚΟΙ ΔΑΝΕΙΩΝ (0,000 ) TOTAL PAYMENTS IN 0, ΤΙΜΗ ΛΙΓΝΙΤΗ / ΤΟΝΝΟ ΤΙΜΗ ΛΙΓΝΙΤΗ 17.6 / ΤΟΝΝΟ ΚΟΣΤΟΣ ΛΙΓΝΙΤΗ ΧΩΡΙΣ ΧΡΗΜ/ΟΙΚΟΝ/ΚΑ ΕΠΙΤΟΚΙΟ 7,5% ΣΕ ΔΕΗ ΣΕ ΙΔΙΩΤΕΣ 7 / ΤΟΝΝΟ CASH FLOW CLOSING (0,000 ) ΝΕΑ ΔΑΝΕΙΑ (0,000 ) ΥΠΟΛ. ΔΑΝΕΙΩΝ (0,000 ) = ΕΠΙΣΤΡΟΦΗ (0,000 )

50

51 ΠΑΡΑΡΤΗΜΑ 3 ΣΧΕΔΙΑ-ΣΧΗΜΑΤΑ-ΧΑΡΤΕΣ 44

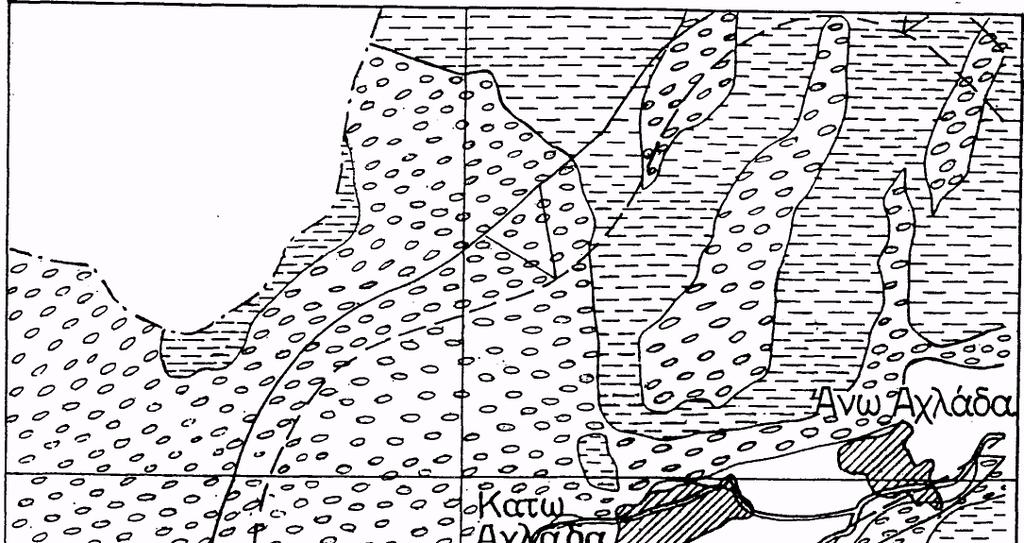

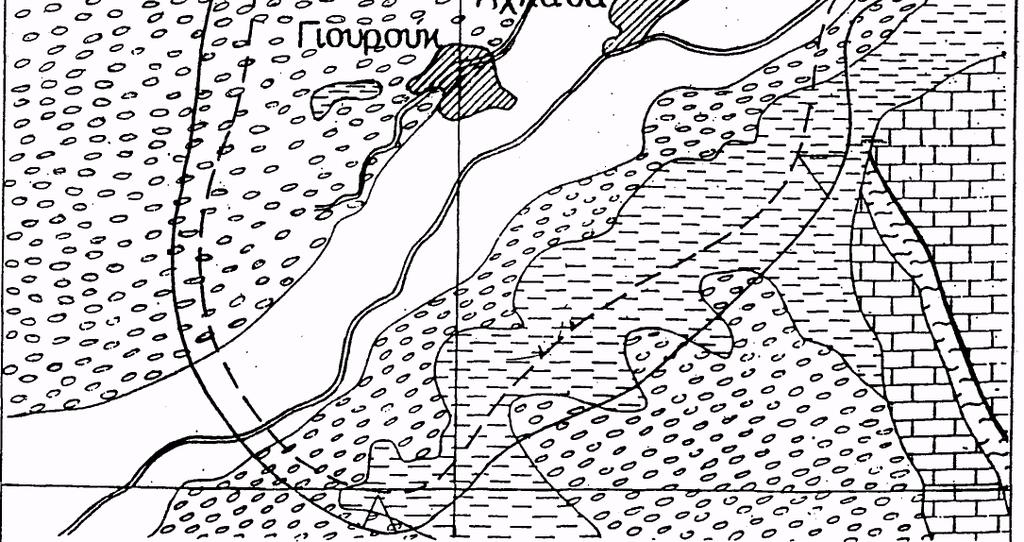

52 ΥΠΟΜΝΗΜΑ Αλλουβιακοί σχηματισμοί Κροκαλρπαγή, ψαμμιτης, άργιλος (Πλειστό-χ.αΐλ/0) Άμμος, άργιλος, ιλύς, λιγνίτης Ασβεστολιθικοί σχηματισμοί Κρυσταλλικό Υπόβαθρο νζ& Ιζήματα ΣΧΗΜΑ 5. ΓΕΩΛΟΓΙΚΟΣ ΧΑΡΤΗΣ ΑΧΛΑΔΑΣ ΚΛ.1:20000 (ΙΓΜΕ 1981) 1

53 ΡΑΚΤΗΡΙΣΜΟ ΣΤΕ1ΡΟΥ ΣΤΡΩΜΑΤΟΣ % ΚΑΙ ΠΑΧΟΣ > CM Σ ΕΞΟΡΥΞΗΣ ΣΤΕΙΡΟΥ ΣΤΡΩΜΑΤΟΣ (ΣΤΕΙΡΟ ΔΙΑΚΟΠΗΣ).00 CM ΡΑΚΤΗΡΙΣΜΟ ΕΝΟΣ ΜΠΛΟΚ ΣΑΝ ΛΙΓΝΙΤΗ ΚΑΙ ΠΑΧΟΣ > CM Ε.Β. ΣΤΕΙΡΟΥ : 1.80 Κ.Θ.Δ. ΣΤΕΙΡΟΥ : ΤΕΦΡΑ ΣΤΕΙΡΟΥ : ΥΠΑΝΤΙΚΟΥ ΣΤΕΙΡΟΥ ΣΤΡΩΜΑΤΟΣ : 20 ΜΕΝΟ ΠΑΧΟΣ ΛΟΓΩ ΑΠΩΛΕΙΩΝ : 20 CM

54 \ΛΙΓΝ. Α

55 4

56 ΛΕΚΑΝΗ ΠΤΟΛΕΜΑΪΔΑΕ - Ενδεικτικός χάρτης περιοχής 5

57 χ ΟΡΥΧΕΙΟ ΑΧΛΑΔΑ ΕΡΙΝΟ ΜΕΤΩΠΟ Μ ΕΛΙΤ ΗΣ-\ ΑΧΛΑΔΑΣ^ II I ΙΔΙΩΤΙΚΗ ΠΑΡΑΧΟΡΗΣΗ Λ-Α Α.Ε ΟΡΥΧΕΙΟ ΛΟΦΩΝ ΜΕΛΙΤΗΕ ΑΜΓ ΦΛΩΡΙΝΑΣ ΠΔ.ΣΤΑΘΜΟΣ ΒΕΥΗ ΑΠΟΣ ΒΑΡΘΟΛΟΜΑΙΟΣ ΙΔΙΩΤΙΚΟ ΟΡΥΧΕΙΟ ΟΡΥΧΕΙΟ, / ΚΛΕΙΔΙΟΥ ΣΗΜΕΡΙΝΟ ΜΕΤΩΠΟ ΙΔΙΩΤΙΚΗ ΠΑΡΑΧΩΡΗΣΗ ΣΧΗΜΑ 2. ΘΕΣΕΙΣ ΤΩΝ ΟΡΥΧΕΙΩΝ ΚΑΙ ΠΑΡΑΧΩΡΗΣΕΙΣ ΤΩΝ ΜΕΤΑΛΛΕΥΤΙΚΩΝ ΠΕΡΙΟΧΩΝ. 6

58 ΠΡΟΤΡΙΤΟΓΕΝΕΙΣ ΣΧΗΜΑΤΙΣΜΟΙ ΝΕΟΓΕΝ Η Μ.Τριαδικό - Κ,Ιουρασικό. Ανώτερο Μειόκαινο ΙΖΗΜΑΤΑ Ανώτερο Πλειόκαινο ΤΕΤΑΡΤΟΓΕΝΕΙΣ Πλειστόκαινο Ολόκαινο 7

59 ΣΧΗΜΑ 4. ΣΥΝΘΕΤΙΚΗ ΣΤΡΩΜΑΤΟΓΡΑΦΙΚΗ ΣΤΗΛΗ ΚΟΙΤΑΣΜΑΤΟΣ ΑΧΛΑΔΑΣ ΑΛΛΟΥΒΙΑΚΟΙ ΣΧΗΜΑΤ1ΣΜΟΙ: Άργιλος, άμμος, χαλίκια ΠΛΕΙΣΤΟΚΑΙΝΟ:, Κροκαλοπαγή, ψαμμίτης, άμμος, κόκκινη άργιλος ΥΠΕΡΚΕΙΜΕΝΟ ΣΤΡΩΜΑ Λεπτόκοκκη χαι χονδρόκοκκη άμμος, ιλύς, άργιλος, blocks, kαι στρώματα από ψαμμίττη ΛΙΓΝΙΤΙΚΟ ΚΟΙΤΑΣΜΑ ΑΧΛΑΔΑΣ Γαιώδης και ξυλιτικού τύπου λιγνίτης με ενδιάμεσα στρώματα ( από ασβεστολι-9-ιχή ιλύ πράσινη ιλύ χαι άργιλο ΥΠΟΚΕΙΜΕΝΟ ΣΤΡΩΜΑ Ιλυώδης άργιλος, χρώματος καφέ 8
