Εκτίμηση Αποθεμάτων, Σχεδιασμός & Προγραμματισμός Λατομείου Ασβεστολίθου

Transcript

1 Εκτίμηση Αποθεμάτων, Σχεδιασμός & Προγραμματισμός Λατομείου Ασβεστολίθου Γ. Εξαδάκτυλος, Πολ. Κρήτης Μ. Σταυροπούλου, Πανεπιστήμιο Αθηνών Γ. Σαράτσης Πολ. Κρήτης Slide 1 of 41

2 Κίνητρα & στόχοι της μελέτης Εισαγωγή 1. Το λατομείο θα εξυπηρετεί την τροφοδοσία του εργοστασίου για τα επόμενα 40 χρόνια σύμφωνα με το σημερινό ρυθμό κατανάλωσης περίπου 2,8 εκατομμυρίων τόν./έτος. Ως εκ τούτου, το συγκεκριμένο λατομείο θεωρείται σημαντικού ενδιαφέροντος. 2. Το αντικείμενο είναι η μελέτη της χωρικής κατανομής των περιεκτικοτήτων του MgO για το σύνολο των γεωλογικών αποθεμάτων του Λατομείου ασβεστόλιθου με βάση και γεωχημικά δεδομένα από τις νέες ερευνητικές γεωτρήσεις έτσι ώστε να βρεθεί ο βέλτιστος μακροπρόθεσμος προγραμματισμός της εξόρυξης του ασβεστόλιθου που χρησιμοποιείται ως πρώτη ύλη για το εργοστάσιο τσιμέντου ή/και αδρανών. 3. Eν μέρει και όπου αυτό θα κρίνεται απαραίτητο για την ορθολογική εκμετάλλευση και την αποφυγή δημιουργίας ενδιαμέσων σωρών διαχείρισης (double-handling) θα διερευνηθεί η δυνατότητα παραγωγής αδρανών υλικών, με τη βασική παραδοχή προδιαγραφών (ορίων) στην περιεκτικότητα MgO. Slide 2 of 41

3 Στάδια Μελέτης Στάδιο Ι: Βάση δεδομένων Κατασκευή Γεωστατιστικού Γεωλογικού μοντέλου του λατομείου Στάδιο ΙΙ: Ποσοτική εκτίμηση αποθεμάτων Aπεικονίσεις σε τομές της χωρικής κατανομής των αποθεμάτων κατά ποιότητες Στάδιο ΙΙΙ: Βέλτιστος σχεδιασμός-προγραμματισμός λατομείου με περιορισμούς (constrained optimization) Βέλτιστος σχεδιασμός-προγραμματισμός λατομείου με περιορισμούς (constrained optimization) για παραγωγή αδρανών Σχέδια της προτεινόμενης εκμετάλλευσης ανά 5-ετία Slide 3 of 41

4 Θέσεις νέων γεωτρήσεων & Βάση Δεδομένων Στάδιο Ι Θέσεις γεωτρήσεων στην παρούσα τοπογραφία, με μπλέ χρώμα απεικονίζονται οι νέες γεωτρήσεις Slide 4 of 41

5 Στατιστική Ανάλυση Δεδομένων (α) Στάδιο Ι πριν τώρα Στατιστική ανάλυση περιεκτικοτήτων MgO Στατιστική ανάλυση περιεκτικοτήτων MgO Slide 5 of 41

6 Στατιστική Ανάλυση Δεδομένων (β) Στάδιο Ι Στατιστική ανάλυση λογαρίθμων των περιεκτικοτήτων MgO Slide 6 of 41

7 Γεωστατιστική Ανάλυση Δεδομένων Παράμετροι ισότροπων βαριογραμμάτων βάθους (downhole) Στάδιο Ι Exponential Variogram Nugget: 0.7 Sill: 14 Range: 115 Max Distance: 400 Lag: 5 Ημιβαριόγραμμα MgO Slide 7 of 41

8 Γεωστατιστική Ανάλυση Δεδομένων Anisotropy Variograms Στάδιο Ι range Διάγραμμα Ανισοτροπίας του MgO μέγιστη απόσταση 190 μέτρα ελάχιστη απόσταση 140 μέτρα 70 ο γωνία με το Βορρά. Slide 8 of 41

9 Ποσοτική εκτίμηση αποθεμάτων Στάδιο ΙΙ ΠΑΡΑΜΕΤΡΟΣ ΤΙΜΗ Minimum E 3600 Maximum E 5400 Minimum N Maximum N Minimum Z 150 Maximum Z 510 Πλάτος όγκου 15 Πάχος όγκου 15 Ύψος όγκου 15 Χαρακτηριστικά Ογκομετρικού Μοντέλου Slide 9 of 41

10 Τομές της χωρικής κατανομής των αποθεμάτων κατά ποιότητες Στάδιο ΙΙ Κατανομή του MgO για τον ορίζοντα Slide 10 of 41

11 Βέλτιστος σχεδιασμός-προγραμματισμός λατομείου Στάδιο ΙΙΙ Η βελτιστοποίηση αφορά τους εξής στόχους: Επίτευξη σωρών προομοιογένειας με περιεκτικότητα πλησιέστερα στο 2.5% MgO Δημιουργία σωρών με περιεκτικότητα 3% με 6% για την παραγωγή αδρανών. Slide 11 of 41

12 Σενάριο Ι Παραγωγή για το Εργοστάσιο Τσιμέντου Ζ Volume tonnes MgO > > > > Grand Total Ποσότητα στείρων ανα βαθμίδα και μέση περιεκτικότητα σε MgO Εκμετάλλευση: (23 έτη) Εξορυσσόμενο υλικό = τν Απόρριψη στείρων = τν Slide 12 of 41

13 Σενάριο Ι Παραγωγή για το Εργοστάσιο Τσιμέντου Κατανομή των περιεκτικοτήτων MgO ανά περίοδο για την παραγωγή του εργοστασίου τσιμέντου Slide 13 of 41

14 Σενάριο Ι Παραγωγή για το Εργοστάσιο Τσιμέντου Τελική Αρχική Κατάσταση: η Κατάσταση πενταετία +195 Slide 14 of 41

15 Σχεδιασμός λατομείου ανά 5-ετίες : Σενάριο Ι Στάδιο ΙΙΙ Σενάριο ΙΙ: Χάρτης βαθμίδων εκμετάλλευσης - τέλος 1ης 5ετίας Slide 15 of 41

16 Σχεδιασμός λατομείου ανά 5-ετίες : Σενάριο Ι Στάδιο ΙΙΙ Σενάριο ΙΙ: Χάρτης βαθμίδων εκμετάλλευσης - τέλος 2ης 5ετίας Slide 16 of 41

17 Σχεδιασμός λατομείου ανά 5-ετίες : Σενάριο Ι Στάδιο ΙΙΙ Σενάριο ΙΙ: Χάρτης βαθμίδων εκμετάλλευσης - τέλος 3ης 5ετίας Slide 17 of 41

18 Σχεδιασμός λατομείου ανά 5-ετίες : Σενάριο Ι Στάδιο ΙΙΙ Σενάριο ΙΙ: Χάρτης βαθμίδων εκμετάλλευσης - τέλος 4ης 5ετίας Slide 18 of 41

19 Σχεδιασμός λατομείου ανά 5-ετίες : Σενάριο Ι Στάδιο ΙΙΙ Σενάριο ΙΙ: Χάρτης βαθμίδων εκμετάλλευσης τελική κατάσταση Slide 19 of 41

20 Σενάριο ΙΙ: Ταυτόχρονη παραγωγή αδρανών Στάδιο ΙΙΙ Υλικό Εργ. Μάζα (τν.) Τσιμέντου Αδρανή Εκμετάλλευση: (23 έτη) Στείρα Slide 20 of 41 Σύνολο

21 Σενάριο ΙΙ: Ταυτόχρονη παραγωγή αδρανών Στάδιο ΙΙΙ % MgO Mining periods Κατανομή των περιεκτικοτήτων MgO ανά περίοδο για την παραγωγή του εργοστασίου τσιμέντου Slide 21 of 41

22 Σενάριο ΙΙ: Ταυτόχρονη παραγωγή αδρανών Κατανομή περιεκτικότητας MgO για το εργοστάσιο αδρανών ανα περίοδο 7 6 Στάδιο ΙΙΙ % MgO mgo for raw material Περίοδος Παραγωγής Κατανομή των περιεκτικοτήτων MgO ανά περίοδο για την παραγωγή του εργοστασίου αδρανών Εναρξη:1/5/2010 Διάρκεια: 20 έτη Μέση ετήσια παραγωγή: τόννοι/έτος Slide 22 of 41

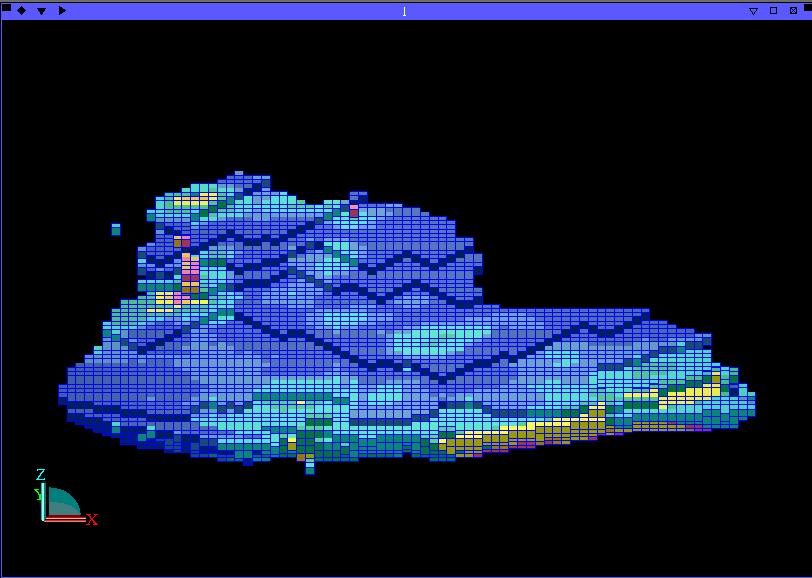

23 Σενάριο ΙΙ: Ταυτόχρονη παραγωγή αδρανών 1 η η περίοδος: τριετία πενταετία Slide 23 of 41

24 Σενάριο ΙΙ: Παραγωγή αδρανών ανά βαθμίδα Slide 24 of 41
