1 Ανοικτά Ακαδημαϊκά Μαθήματα στο ΤΕΙ Ιονίων Νήσων Τεχνικό Σχέδιο - CAD Ενότητα 6: SketchUp Εσωτερικοί χώροι Το περιεχόμενο του μαθήματος διατίθεται με άδεια Creative Commons εκτός και αν αναφέρεται διαφορετικά Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους.

2 Εσωτερικός χώρος Αν διαγράψουμε την γραμμή που χωρίζει δύο τοίχους σβήνονται και οι δύο τοίχοι. 1

3 Tape Measure Tool Αν θέλουμε να μετρήσουμε και να διαχωρίσουμε τμήματα Επιλέγουμε το Tape Measure tool, κάνουμε κλικ στη μια άκρη και μετά γράφουμε ή επιλέγουμε έως που θέλουμε να φτάσει Αυτά χρησιμοποιούνται ως οδηγοί για το σχεδιασμό 2

4 Delete Guides Φτιάχνουμε ορθογώνια εκεί που θέλουμε και μετά σβήνουμε οδηγούς με το Erase Tool Όλοι οι οδηγοί μαζί σβήνονται με Edit menu Delete Guides 3

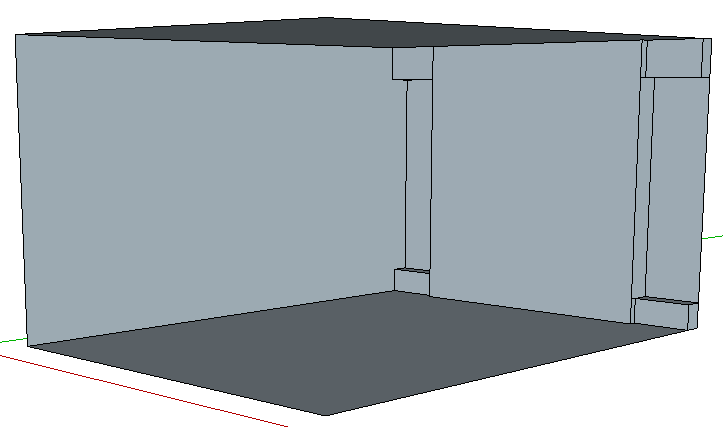

5 Ίσες εσοχές/εξοχές Αν θέλουμε τις εξοχές να γίνουν ίσες τότε Επιλέγουμε Push/Pull Την περιοχή που θέλουμε να εξάγουμε Την περιοχή που θέλουμε ως οδηγό για το πόσο να τραβήξουμε εκεί αφήνουμε το ποντίκι 4

6 Αντίγραφα χωρίς Offset Με Ctrl+Move δημιουργούμε αντίγραφα ενός αντικειμένου που έχουμε επιλέξει 5

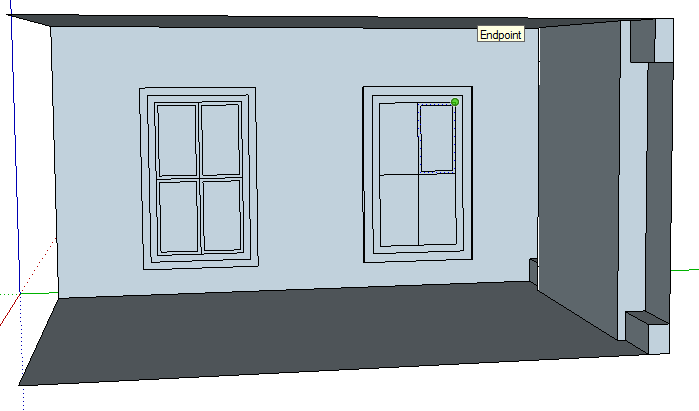

7 Με το offset κάνουμε παράθυρα Αν έχουμε κάνει ένα offset και θέλουμε να επαναλαμβάνουμε και άλλα σε ίδια απόσταση μπορούμε απλά να κάνουμε διπλό κλικ 6

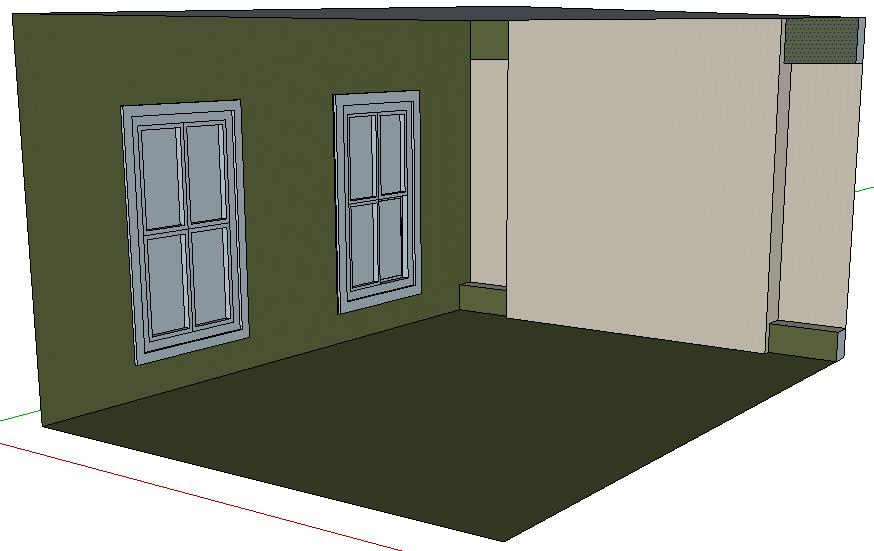

8 Χρωματισμός 7

9 Αν θέλουμε να πάρουμε το ίδιο χρώμα με κάποιο που έχουμε πατάμε το Alt όταν έχουμε επιλέξει τον κουβά. Με το Ctrl επιλέγουμε πολλά αντικείμενα μαζί και ζωγραφίζουμε 8

10 Έπιπλα, αντικείμενα κλπ Όσο είστε συνδεδεμένοι στο διαδίκτυο Window menu 3D Warehouse Επιλέγουμε κατηγορία ή γράφουμε τι αναζητάμε 9

11 Αντικείμενα Αφού επιλέξουμε τι θέλουμε πατάμε Download 10

12 Αντικείμενα Επιλέγουμε αν θέλει να μπει κατευθείαν στο μοντέλο μας Αν θέλουμε να κάνουμε ένα αντίγραφο πατάμε Ctrl Αλλάζουμε προσανατολισμό κλπ. 11
