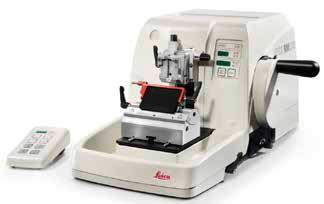

1 Εγχειρίδιο οδηγιών χρήσης Leica RM2245 Περιστροφικός μικροτόμος Leica RM2245 Έκδ. 2.3, Ελληνικά - 09/2016 Αρ. παραγγελίας: Αναθ. I Να φυλάσσεται πάντοτε κοντά στη συσκευή! Διαβάστε το προσεκτικά πριν από τη θέση σε λειτουργία!

2

3 ΥΠΟΔΕΙΞΗ Οι πληροφορίες, τα αριθμητικά στοιχεία, οι υποδείξεις καθώς και οι αξιολογικές κρίσεις που περιέχονται στην παρούσα τεκμηρίωση ανταποκρίνονται στην τρέχουσα κατάσταση της επιστημονικής γνώσης και την τελευταία τεχνολογία, έτσι όπως μας είναι γνωστά ύστερα από την πραγματοποίηση επιστάμενων ερευνών. Δεν είμαστε υποχρεωμένοι να προσαρμόζουμε το παρόν εγχειρίδιο σε τακτά χρονικά διαστήματα στις νέες τεχνολογικές εξελίξεις ούτε να παρέχουμε στους πελάτες μας ενημερωμένες εκδόσεις ή συμπληρωματικά αντίγραφα του εγχειριδίου αυτού. Σε ό,τι αφορά τυχόν εσφαλμένες πληροφορίες, σκαριφήματα, τεχνικές απεικονίσεις κτλ. που παρατίθενται στο παρόν εγχειρίδιο, δεν φέρουμε καμία ευθύνη, στο πλαίσιο που αυτό επιτρέπεται από τις εκάστοτε σχετικές εθνικές νομικές διατάξεις. Συγκεκριμένα, δεν φέρουμε καμία ευθύνη για υλικές ζημιές ή λοιπές παρεπόμενες ζημιές που σχετίζονται με την τήρηση στοιχείων ή λοιπών πληροφοριών του παρόντος εγχειριδίου. Στοιχεία, σκαριφήματα, σχήματα και λοιπές πληροφορίες που παρατίθενται στο παρόν εγχειρίδιο οδηγιών χρήσης δεν θεωρούνται, τόσο ως προς το περιεχόμενό τους όσο και ως προς τις τεχνικές τους λεπτομέρειες, εγγυημένα χαρακτηριστικά των προϊόντων μας. Επομένως, ισχύουν όλες οι εκ της συμβάσεως συμφωνίες μας με τους πελάτες μας. Η Leica διατηρεί το δικαίωμα να επιφέρει τροποποιήσεις στις τεχνικές προδιαγραφές και στην παραγωγική διαδικασία χωρίς προηγούμενη ειδοποίηση. Μόνον κατ αυτόν τον τρόπο είναι εφικτή η αδιάλειπτη διαδικασία βελτίωσης της τεχνολογίας και των κατασκευαστικών τεχνικών που εφαρμόζονται στα προϊόντα μας. Η παρούσα τεκμηρίωση προστατεύεται από το νόμο περί πνευματικών δικαιωμάτων. Η Leica Biosystems Nussloch GmbH διατηρεί όλα τα δικαιώματα πνευματικής ιδιοκτησίας. Ενδεχόμενη αναπαραγωγή του κειμένου και των απεικονίσεων (ακόμα και τμημάτων τους) μέσω εκτυπωτικών ή φωτοαντιγραφικών μεθόδων ή με τη χρήση μικροφίλμ και κάμερας Web ή λοιπών μεθόδων συμπεριλαμβανομένων όλων των ηλεκτρονικών συστημάτων και μέσων επιτρέπεται μόνο κατόπιν ρητής προηγούμενης έγγραφης έγκρισης της Leica Biosystems Nussloch GmbH. Ο αριθμός σειράς και το έτος κατασκευής αναγράφονται στην πινακίδα τύπου που είναι τοποθετημένη στη συσκευή. Leica Biosystems Nussloch GmbH Leica Biosystems Nussloch GmbH Heidelberger Str D Nussloch Γερμανία Τηλέφωνο: Φαξ: Internet: Κατασκευάστηκε κατ εντολή από την Leica Microsystems Ltd. Shanghai. Leica RM2245 1

4 ΠΕΡΙΕΧΟΜΕΝΑ 1. Σημαντικές υποδείξεις Σύμβολα που χρησιμοποιούνται στο κείμενο και η σημασία τους Απαιτούμενα προσόντα χρήστη Ενδεδειγμένη χρήση Τύπος συσκευής Ασφάλεια Υποδείξεις ασφαλείας Υποδείξεις κινδύνου Ενσωματωμένα συστήματα ασφαλείας Εξαρτήματα της συσκευής και προδιαγραφές Γενική επισκόπηση - Μέρη της συσκευής Προδιαγραφές της συσκευής Τεχνικά χαρακτηριστικά Θέση σε λειτουργία για πρώτη φορά Συσκευασία παράδοσης Απαιτήσεις χώρου Αποσυσκευασία και τοποθέτηση Συναρμολόγηση του χειροτροχού Ηλεκτρικές συνδέσεις Ενεργοποίηση της συσκευής Χειρισμός Χειριστήρια και η λειτουργία τους Κονσόλα της συσκευής Εξωτερικός πίνακας ελέγχου Στοιχεία απεικόνισης και ελέγχου Τοποθέτηση του υποδοχέα μαχαιριού Τοποθέτηση του σφιγκτήρα κασετών γενικής χρήσης Ρύθμιση της γωνίας ελευθερίας Σύσφιξη του δείγματος Σύσφιξη του μαχαιριού/της λεπίδας μιας χρήσης Trimming του δείγματος Τομές Αλλαγή του δείγματος ή διακοπή της εργασίας Ολοκλήρωση της καθημερινής εργασίας Προαιρετικά εξαρτήματα Εγκατάσταση του υποδοχέα συγκράτησης δείγματος Σταθερός υποδοχέας συγκράτησης δείγματος Προσανατολιζόμενη διάταξη συγκράτησης του υποδοχέα δείγματος Υποδοχέας συγκράτησης δείγματος με δυνατότητα προσανατολισμού ακριβείας Σύστημα ταχείας σύσφιξης Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

5 ΠΕΡΙΕΧΟΜΕΝΑ 6.2 Σφιγκτήρες δείγματος και παρεμβύσματα Στάνταρ σφιγκτήρας δείγματος Πρισματικό παρέμβυσμα Σφιγκτήρας μεμβράνης, τύπος Σφιγκτήρας κασετών γενικής χρήσης Σφιγκτήρας κασετών Super Mega Υποδοχέας συγκράτησης στρογγυλού δείγματος Βάση υποδοχέα μαχαιριού και υποδοχέας μαχαιριού Βάση υποδοχέα μαχαιριού, σταθερή Υποδοχέας μαχαιριού E/E-TC Υποδοχείς μαχαιριού N/NZ Λεπίδες/μαχαίρια Λεπίδες μίας χρήση Μαχαίρια Λεκάνη υπολειμμάτων τομών Οπισθοφωτισμός Δίσκος αποθήκευσης Ψυκτική πλάκα Υποδοχέας μικροσκοπίου γενικής χρήσης Μεγεθυντικός φακός Πηγή ψυχρού φωτός Οδηγός φωτός οπτικών ινών Πληροφορίες παραγγελίας Επίλυση προβλημάτων Λειτουργικές βλάβες Μηνύματα σφάλματος Λειτουργικές βλάβες, πιθανές αιτίες και διόρθωση Πιθανά προβλήματα Καθαρισμός και συντήρηση Καθαρισμός της συσκευής Συντήρηση Αντικατάσταση ασφαλειών Υποδείξεις συντήρησης Λίπανση της συσκευής Εγγύηση και σέρβις Δήλωση απολύμανσης Leica RM2245 3

6 1. Σημαντικές υποδείξεις 1.1 Σύμβολα που χρησιμοποιούνται στο κείμενο και η σημασία τους (5) RUN/ STOP Υποδείξεις κινδύνων προβάλλονται με γκρι φόντο και ένα προειδοποιητικό τρίγωνο. Οι υποδείξεις, δηλ. σημαντικές πληροφορίες για το χρήστη προβάλλονται με γκρι φόντο και ένα σύμβολο. Οι αριθμοί μέσα στις παρενθέσεις αναφέρονται στους αριθμούς στις εικόνες. Τα πλήκτρα λειτουργιών, τα οποία πρέπει να πατηθούν στον εξωτερικό πίνακα ελέγχου, εμφανίζονται με έντονη γραφή και κεφαλαία γράμματα μέσα στο κείμενο. Κατασκευαστής Ημερομηνία κατασκευής Αυτό το προϊόν πληροί τις απαιτήσεις της Οδηγίας του Συμβουλίου 98/79/EΚ περί ιατροτεχνολογικών προϊόντων in-vitro διάγνωσης (IVD). Ιατροτεχνολογικό προϊόν in-vitro διάγνωσης (IVD) Λάβετε υπόψη το εγχειρίδιο οδηγιών χρήσης Αρ. παραγγελίας Σειριακός αριθμός Επιτρέπει το πολύ 3 επίπεδα στοιβών. Σύμβολο επισήμανσης ηλεκτρικών και ηλεκτρονικών συσκευών σύμφωνα με το άρθρο 7 του νόμου ElektroG της Γερμανίας. Ο νόμος ElektroG αφορά τη διάθεση στην κυκλοφορία, την επιστροφή και την φιλική προς το περιβάλλον απόρριψη ηλεκτρικών και ηλεκτρονικών συσκευών. Το σήμα ελέγχου CSA υποδεικνύει πως ένα προϊόν έχει ελεγχθεί και πληροί τα ισχύοντα πρότυπα ασφαλείας και/ή απόδοσης, συμπεριλαμβανομένων των σχετικών προτύπων που έχει καθορίσει ή διαχειρίζεται το Εθνικό Ινστιτούτο Τυποποίησης των Η.Π.Α. (American National Standards Institute - ANSI), τα Εργαστήρια Underwriters Laboratories (UL), o Καναδικός Οργανισμός Τυποποίησης (CSA), το Ίδρυμα National Sanitation Foundation International (NSF) και άλλα. Σύμβολο προστασίας του περιβάλλοντος της Οδηγίας China RoHS. Ο αριθμός στο σύμβολο επισημαίνει την "ασφαλή για το περιβάλλον διάρκεια χρήσης" του προϊόντος. Το σύμβολο εφαρμόζεται όταν μία ουσία που υπόκειται σε περιορισμούς στην Κίνα χρησιμοποιείται άνω του επιτρεπτού ορίου. Το περιεχόμενο της συσκευασίας είναι εύθραυστο και επομένως απαιτεί προσεκτικό χειρισμό. Η συσκευασία πρέπει να φυλάσσεται σε στεγνό περιβάλλον. Δείχνει τη σωστή όρθια θέση της συσκευασίας. Επισημαίνει το θερμοκρασιακό εύρος κατά τη μεταφορά, που θα πρέπει να τηρείται για τη φύλαξη και το χειρισμό του προϊόντος συσκευασίας. Ελάχιστη -29 C, μέγιστη +50 C 4 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

7 1. Σημαντικές υποδείξεις Επισημαίνει το επιτρεπτό θερμοκρασιακό εύρος κατά τη φύλαξη της συσκευασίας. Ελάχιστη +5 C, μέγιστη +50 C Επισημαίνει το εύρος ατμοσφαιρικής υγρασίας κατά τη φύλαξη και μεταφορά, που θα πρέπει να τηρείται για τη φύλαξη και το χειρισμό του προϊόντος συσκευασίας. Ελάχιστη σχετική υγρασία 10%, μέγιστη σχετική υγρασία 85% Το Tip-n-Tell παρακολουθεί εάν η αποστολή μεταφέρθηκε και φυλάχθηκε σε όρθια θέση σύμφωνα με τις απαιτήσεις σας. Σε περίπτωση κλίσης 60 ή μεγαλύτερης, ρέει χαλαζιακή άμμος μπλε χρώματος στο πεδίο ένδειξης σχήματος βέλους και παραμένει προσκολλημένη εκεί. Ο μη ενδεδειγμένος χειρισμός της αποστολής είναι αμέσως ορατός και αδιαμφισβήτητα αποδεδειγμένος. Στην περίπτωση του Shockwatch, ένα γυάλινο φιαλίδιο ακριβείας επισημαίνει κρούσεις και κραδασμούς που υπερβαίνουν μία ορισμένη ισχύ με κόκκινο χρώμα. Η υπέρβαση συγκεκριμένης επιτάχυνσης (τιμή g) διαρρηγνύει την επιφανειακή τάση του υγρού στο εσωτερικού του φιαλιδίου. Ως αποτέλεσμα χρωματίζεται το ενδεικτικό φιαλίδιο. 1.3 Ενδεδειγμένη χρήση Το Leica RM2245 είναι ένας ημι-μηχανοκίνητος περιστροφικός μικροτόμος με ξεχωριστό πίνακα ελέγχου για την πραγματοποίηση λεπτών τομών σε δείγματα διαφορετικής σκληρότητας, για χρήση τόσο σε εργαστήρια παθολογίας όσο και σε ερευνητικά εργαστήρια στους τομείς της βιολογίας, της ιατρικής και της βιομηχανίας. Έχει σχεδιαστεί για την πραγματοποίηση τομών τόσο σε μαλακά δείγματα που έχουν εγκλειστεί σε παραφίνη όσο και σε σκληρότερα δείγματα, εφόσον αυτά είναι ακόμα κατάλληλα για χειροκίνητη κοπή. Ο μικροτόμος Leica RM2245 ενδείκνυται επίσης για χρήση στη διάγνωση in-vitro. Οποιαδήποτε άλλη χρήση της συσκευής θεωρείται μη επιτρεπτή! 1.4 Τύπος συσκευής Όλες οι πληροφορίες στον παρόν εγχειρίδιο οδηγιών χρήσης ισχύουν μόνο για τον τύπο συσκευής που αναφέρεται στη σελίδα τίτλου. Στην αριστερή πλευρά της συσκευής έχει τοποθετηθεί πινακίδα τύπου με το σειριακό αριθμό (αυτή η εικόνα αποτελεί απλώς παράδειγμα). Επισημαίνει το στοιχείο που μπορεί να ανακυκλωθεί όταν υπάρχουν διαθέσιμες κατάλληλες εγκαταστάσεις. 1.2 Απαιτούμενα προσόντα χρήστη Ο χειρισμός της συσκευής Leica RM2245 επιτρέπεται μόνο από εξειδικευμένο και κατάλληλα εκπαιδευμένο προσωπικό. Η εργασία με τη συσκευή μπορεί να ξεκινήσει μόνο εφόσον ο χρήστης διαβάσει προσεκτικά το παρόν εγχειρίδιο οδηγιών χρήσης και εξοικειωθεί με όλες τις τεχνικές λεπτομέρειες της συσκευής. Leica RM2245 Εικ. 1 5

8 2. Ασφάλεια Λάβετε οπωσδήποτε υπόψη όλες τις υποδείξεις ασφαλείας και κινδύνου σε αυτό το κεφάλαιο. Διαβάστε τις ακόμα και αν είστε ήδη εξοικειωμένοι με το χειρισμό και τη χρήση άλλων συσκευών Leica. 2.1 Υποδείξεις ασφαλείας Το παρόν εγχειρίδιο οδηγιών χρήσης περιέχει σημαντικές οδηγίες και πληροφορίες για την ασφαλή λειτουργία και τη συντήρηση της συσκευής. Αποτελεί σημαντικό μέρος της συσκευής. Θα πρέπει να διαβαστεί προσεκτικά πριν από τη θέση της συσκευής σε λειτουργία και να φυλάσσεται στη συσκευή. Το εγχειρίδιο οδηγιών χρήσης θα πρέπει να συμπληρωθεί με σχετικές οδηγίες, εάν αυτές προβλέπονται από ισχύοντες εθνικούς κανονισμούς για την πρόληψη ατυχημάτων και την προστασία του περιβάλλοντος στη χώρα του χειριστή. Η παρούσα συσκευή έχει κατασκευαστεί και ελεγχθεί σύμφωνα με τους κανόνες ασφαλείας για ηλεκτρικές συσκευές μέτρησης, ελέγχου, ρύθμισης και ηλεκτρικές εργαστηριακές συσκευές. Για τη διατήρηση αυτής της κατάστασης και τη διασφάλιση της ακίνδυνης λειτουργίας, ο χρήστης θα πρέπει να λαμβάνει υπόψη του όλες τις υποδείξεις και προειδοποιήσεις που περιέχονται σε αυτό το εγχειρίδιο οδηγιών χρήσης. Τρέχουσες πληροφορίες σχετικά με τα εφαρμοζόμενα πρότυπα θα βρείτε στη δήλωση συμμόρφωσης CE, η οποία είναι διαθέσιμη στη διαδικτυακή διεύθυνση: Δεν επιτρέπεται η αφαίρεση ή η τροποποίηση των διατάξεων ασφαλείας στη συσκευή και στα προαιρετικά εξαρτήματα. Μόνο εξουσιοδοτημένοι από τη Leica τεχνικοί συντήρησης επιτρέπεται να ανοίγουν και να επισκευάζουν τη συσκευή. 2.2 Υποδείξεις κινδύνου Οι διατάξεις ασφαλείας που τοποθετήθηκαν από τον κατασκευαστή στη συσκευή, αποτελούν απλώς τη βάση της πρόληψης ατυχημάτων. Την κύρια ευθύνη για την πρόληψη ατυχημάτων κατά τη διάρκεια της χρήσης της συσκευής φέρουν πρώτα απ' όλους ο υπεύθυνος της συσκευής, στις εγκαταστάσεις του οποίου λειτουργεί η συσκευή, καθώς επίσης και τα άτομα που έχει ορίσει για το χειρισμό, τη συντήρηση ή τον καθαρισμό της συσκευής. Για τη διασφάλιση της απρόσκοπτης λειτουργίας της συσκευής, λαμβάνετε υπόψη σας τις ακόλουθες υποδείξεις και προειδοποιήσεις. 6 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

9 2. Ασφάλεια Υποδείξεις κινδύνων - Υποδείξεις ασφαλείας στην ίδια τη συσκευή Οι υποδείξεις ασφαλείας πάνω στη συσκευή, οι οποίες συνοδεύονται από ένα προειδοποιητικό τρίγωνο, σημαίνουν ότι κατά το χειρισμό ή την αντικατάσταση του αντίστοιχου τμήματος της συσκευής πρέπει να ακολουθούνται τα σωστά βήματα χειρισμού καθώς και όλα όσα περιγράφονται στο παρόν εγχειρίδιο οδηγιών χρήσης. Σε περίπτωση μη τήρησης των ανωτέρω, ενδέχεται να προκληθούν ατυχήματα, τραυματισμοί ή/και ζημίες στη συσκευή/στα προαιρετικά εξαρτήματα. Υποδείξεις κινδύνων - Μεταφορά και εγκατάσταση Μετά την αφαίρεση της συσκευής από τη συσκευασία της, η συσκευή επιτρέπεται να μεταφέρεται μόνο σε όρθια στάση. Μην ανασηκώνετε ποτέ τη συσκευή από τους χειροτροχούς ή από το σφιγκτήρα κασετών. Πριν από τη μεταφορά της συσκευής, να αφαιρείτε πάντοτε τη λεκάνη υπολειμμάτων τομών. Προσοχή! Ο επιλογέας τάσης είναι ρυθμισμένος από το εργοστάσιο. Προτού συνδέσετε τη συσκευή στο ρεύμα, ελέγξτε αν η ρύθμιση αυτή συμφωνεί με τις ηλεκτρικές τιμές σύνδεσης του εργαστηρίου σας! Η είσοδος του καλωδίου τροφοδοσίας είναι καλυμμένη με κολλητική ταινία, που υποδεικνύει την τρέχουσα ρύθμιση για την τάση! Τυχόν εσφαλμένη ρύθμιση του επιλογέα τάσης μπορεί να προκαλέσει σοβαρές ζημίες στη συσκευή! Όταν ρυθμίζετε τον επιλογέα τάσης, η συσκευή δεν πρέπει να είναι συνδεδεμένη στο ρεύμα! Να συνδέετε τη συσκευή μόνο σε γειωμένη πρίζα χρησιμοποιώντας μόνο το καλώδιο ρεύματος που τη συνοδεύει. Απαγορεύεται η λειτουργία της συσκευής σε χώρους όπου υπάρχει κίνδυνος πρόκλησης έκρηξης. Σε περίπτωση υπερβολικά μεγάλων θερμοκρασιακών διαφορών μεταξύ του χώρου αποθήκευσης και του χώρου εγκατάστασης της συσκευής και, ταυτόχρονα, υψηλής υγρασίας, ενδέχεται να σχηματιστεί νερό συμπύκνωσης στο εσωτερικό της συσκευής. Στην περίπτωση αυτή, θα πρέπει να περιμένετε τουλάχιστον δύο ώρες προτού να θέσετε τη συσκευή σε λειτουργία. Αν δεν τηρηθεί ο χρόνος αναμονής, ενδέχεται να προκληθούν ζημίες στη συσκευή. Δεν επιτρέπεται η αφαίρεση ή η τροποποίηση των διατάξεων ασφαλείας στη συσκευή και στα προαιρετικά εξαρτήματα. Ατομικά μέτρα προστασίας Η εργασία στο μικροτόμο απαιτεί γενικά τη λήψη ατομικών μέτρων προστασίας. Επιβάλλεται η χρήση προστατευτικών υποδημάτων εργασίας, προστατευτικών γαντιών, καλύμματος στόματος και προστατευτικών γυαλιών. Leica RM2245 7

10 2. Ασφάλεια Υποδείξεις κινδύνων - Εργασία με τη συσκευή Προσοχή κατά το χειρισμό με τα μαχαίρια του μικροτόμου και τις λεπίδες μιας χρήσης. Η κόψη είναι εξαιρετικά αιχμηρή και μπορεί να προκαλέσει σοβαρούς τραυματισμούς! Προτού αφαιρέσετε τον υποδοχέα μαχαιριού, να αφαιρείτε πάντοτε πρώτα το μαχαίρι/τη λεπίδα. Να φυλάτε τα μαχαίρια που δεν χρησιμοποιείτε μέσα στη θήκη τους! Μην αφήνετε ποτέ ένα μαχαίρι με τη λάμα του στραμμένη προς τα πάνω και μην επιχειρήσετε ποτέ να πιάσετε ένα μαχαίρι όταν πέφτει! Συσφίγγετε πάντοτε πρώτα το δείγμα και ΜΕΤΑ το μαχαίρι ή τη λεπίδα. Πριν από οποιονδήποτε χειρισμό του μαχαιριού/της λεπίδας και του σφιγκτήρα δείγματος, πριν από οποιαδήποτε αλλαγή δείγματος καθώς και στα διαλείμματα, ο χειροτροχός πρέπει να ασφαλίζεται και η λάμα του μαχαιριού να καλύπτεται με το προστατευτικό δακτύλων! Περιστρέφετε ΠΑΝΤΟΤΕ το χειροτροχό κατά τη φορά των δεικτών του ρολογιού, διαφορετικά το φρένο του δεν θα λειτουργεί κανονικά. Κατά την κοπή εύθρυπτων δειγμάτων, λαμβάνετε πάντοτε τα ενδεδειγμένα μέτρα προστασίας! Κίνδυνος από θραύσματα! Απαγορεύεται η διείσδυση υγρών στο εσωτερικό της συσκευής κατά τη διάρκεια της εργασίας! Μην επιχειρήσετε να ρυθμίσετε το δείγμα στη φάση ανάκλησης. Πριν από την επικείμενη κοπή, το δείγμα θα προωθηθεί κατά την τιμή ανάκλησης ΣΥΝ το ρυθμισμένο πάχος τομής. Στην περίπτωση αυτή υπάρχει κίνδυνος καταστροφής του δείγματος και του μαχαιριού/της λεπίδας! Ελέγξτε πριν από την έναρξη της κοπής, εάν το δείγμα έχει σφιχτεί σωστά στο σφιγκτήρα δείγματος - σε αντίθετη περίπτωση υπάρχει κίνδυνος ζημιάς του δείγματος. Υποδείξεις κινδύνων - Συντήρηση και καθαρισμός Το άνοιγμα της συσκευής για την πραγματοποίηση εργασιών συντήρησης ή επισκευαστικών εργασιών επιτρέπεται μόνο από εξουσιοδοτημένους τεχνικούς σέρβις. Προτού καθαρίσετε τη συσκευή, να τη θέτετε εκτός λειτουργίας, να αποσυνδέετε το καλώδιο τροφοδοσίας της από την πρίζα, να αφαιρείτε εντελώς και να καθαρίζετε ξεχωριστά τον υποδοχέα μαχαιριού. Προτού αφαιρέσετε τον υποδοχέα μαχαιριού, να αφαιρείτε πάντοτε πρώτα το μαχαίρι/τη λεπίδα. Πριν από κάθε καθαρισμό, να ασφαλίζετε το χειροτροχό! Μην χρησιμοποιείτε για τον καθαρισμό της συσκευής μέσα καθαρισμού που περιέχουν ασετόν ή ξυλένιο! Απαγορεύεται η διείσδυση υγρών στο εσωτερικό της συσκευής κατά τον καθαρισμό της! Η συσκευή πρέπει να στεγνώσει εντελώς προτού τεθεί ξανά σε λειτουργία! Όταν χρησιμοποιείτε μέσα καθαρισμού, να λαμβάνετε υπόψη τους κανόνες ασφαλείας του κατασκευαστή τους και τους κανονισμούς του εργαστηρίου! Κλείστε το γενικό διακόπτη της συσκευής και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα προτού αντικαταστήσετε τις ηλεκτρικές ασφάλειες! Δεν επιτρέπεται σε καμία περίπτωση η χρήση ασφαλειών διαφορετικών από τις εργοστασιακές! Σε ό,τι αφορά τις κατάλληλες τιμές, ανατρέξτε στο κεφάλαιο "Τεχνικά χαρακτηριστικά". 8 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

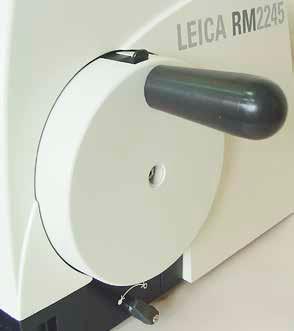

11 2. Ασφάλεια 2.3 Ενσωματωμένα συστήματα ασφαλείας 5 Ασφάλιση χειροτροχού Υπάρχουν δύο δυνατότητες ασφάλισης του χειροτροχού (12): Με το μοχλό (3) στη δεξιά πλευρά της πλάκας βάσης του μικροτόμου μπορεί να ενεργοποιηθεί το φρένο του χειροτροχού σχεδόν σε κάθε θέση του χειροτροχού. Για να φρενάρει ο χειροτροχός, στρέψτε το μοχλό αντίθετα από τη φορά των δεικτών του ρολογιού, στη θέση. 12 Προσοχή! Ο μοχλός του φρένου (3) πρέπει να βρίσκεται ακριβώς στη θέση, έτσι ώστε ο χειροτροχός να φρενάρει σωστά. Αν ο μοχλός περιστραφεί πέρα από αυτό το σημείο, ενδέχεται να μην φρενάρει πλέον ο χειροτροχός. Για να λύσετε το φρένο του χειροτροχού, περιστρέψτε ξανά το μοχλό (3) προς τα πίσω, στην αρχική του θέση. Θέση. 3 Για να ασφαλίσει ο χειροτροχός, πιέστε το μοχλό (5) προς τα έξω και συνεχίστε να περιστρέφετε αργά το χειροτροχό, έως ότου ασφαλίσει ακριβώς στην κατακόρυφη θέση (12η ώρα). Και στις δύο περιπτώσεις ανάβει το κίτρινο LED στο πεδίο LOCK (4), και η έναρξη λειτουργίας της συσκευής δεν είναι δυνατή. 4 Εικ. 2 Εικ. 3 Αν χρησιμοποιούνται ταυτόχρονα και τα δύο συστήματα πέδησης, για το λύσιμο του φρένου να μετακινείτε πάντοτε πρώτα το μοχλό (3) στη θέση. Διαφορετικά, μπορεί να κολλήσει ο μοχλός (5). Leica RM2245 9

12 2. Ασφάλεια 7 Υποδοχέας μαχαιριού Ν 8 7 Προστατευτικό δακτύλων στον υποδοχέα μαχαιριού Κάθε υποδοχέας μαχαιριού είναι εξοπλισμένος με μόνιμο προστατευτικό δακτύλων (8, 9). Με το προστατευτικό αυτό μπορεί να καλυφθεί πλήρως η κόψη σε οποιαδήποτε θέση του μαχαιριού/ της λεπίδας. Υποδοχέας μαχαιριού N/NZ Το προστατευτικό δακτύλων (8) του υποδοχέα μαχαιριού N/NZ μπορεί να μετακινηθεί με τις λαβές (7) (εικ. 4). Για την κάλυψη της κόψης, μετακινήστε και τις δύο πλευρές του προστατευτικού δακτύλων στο κέντρο. Εικ Υποδοχέας μαχαιριού E 9 10 Υποδοχέας μαχαιριού E/E-TC Το προστατευτικό δακτύλων στον υποδοχέα μαχαιριού E/E-TC αποτελείται από έναν πτυσσόμενο αναβολέα (9). Για την κάλυψη της λάμας του, αναδιπλώστε προς τα πάνω τον αναβολέα του προστατευτικού δακτύλων (9) όπως δείχνει το εικ. 5. Υποδοχέας μαχαιριού E-TC Οι μοχλοί σύσφιξης στον υποδοχέα μαχαιριού E δεν επιδέχονται αντικατάσταση. Οι δύο μοχλοί σύσφιξης (10, 11) πρέπει να παραμένουν πάντοτε στη θέση που επισημαίνεται, διαφορετικά μπορεί σε κάποιες μεμονωμένες περιπτώσεις να προκληθούν λειτουργικές βλάβες στον υποδοχέα μαχαιριού. Μοχλός σύσφιξης για τη λεπίδα (10) δεξιά, μοχλός σύσφιξης για την πλευρική μετατόπιση (11) αριστερά. 9 Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

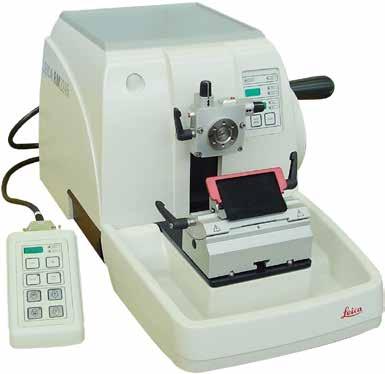

13 3. Εξαρτήματα της συσκευής και προδιαγραφές 3.1 Γενική επισκόπηση - Μέρη της συσκευής Κονσόλα της συσκευής Προσανατολιζόμενος υποδοχέας συγκράτησης δείγματος με σύστημα ταχείας σύσφιξης Εύκολης περιστροφής Ασφάλιση Χειροτροχός Εύκολης περιστροφής Μοχλός του φρένου χειροτροχού Ξεχωριστός εξωτερικός πίνακας ελέγχου Προστατευτικό δακτύλων στον υποδοχέα λεπίδας Μοχλός σύσφιξης μηχανισμού πλευρικής μετατόπισης Λεκάνη απορριμμάτων τομών Υποδοχέας λεπίδας E με πλευρική μετατόπιση Βάση υποδοχέα μαχαιριού/λεπίδας Εικ. 6 Leica RM

14 3. Εξαρτήματα της συσκευής και προδιαγραφές Πίσω πλευρά της συσκευής Ανοίγματα εξαερισμού Μαγνήτης για τη συγκράτηση του κλειδιού μεγέθους 4 Επιλογικός διακόπτης τάσης με ασφάλειες Κεντρικός διακόπτης Καλώδιο σύνδεσης για τον εξωτερικό πίνακα ελέγχου Σύνδεση στο δίκτυο Εικ Προδιαγραφές της συσκευής Το Leica RM2245 είναι ένας ημι-μηχανοκίνητος περιστροφικός μικροτόμος με χειροτροχό ομαλής περιστροφής. Η συσκευή RM2245 υποστηρίζει δύο χειροκίνητες λειτουργίες τομής: λειτουργία παλινδρόμησης (Rocking Mode) ή συμβατική τομή με πλήρη περιστροφή του χειροτροχού. Όλα τα βασικά χειριστήρια είναι φιλικά προς το χρήστη, και βρίσκονται πάνω σε ξεχωριστό πίνακα ελέγχου με ρυθμιζόμενη γωνία κλίσης. Σημαντικές πληροφορίες για την κατάσταση λειτουργίας της συσκευής, όπως η ανάκληση του δείγματος (Retract), το χειρόφρενο (Lock), το πάχος trimming, το πάχος τομής, καθώς επίσης και τον αθροιστικό μετρητή τομών και πάχους τομών εμφανίζεται απευθείας στη συσκευή. Για λόγους αυξημένης ασφάλειας του χρήστη, η συσκευή είναι εξοπλισμένη με δύο ανεξάρτητα ασφάλισης του χειροτροχού. Η συσκευή διαθέτει ξεχωριστά ρυθμιζόμενο σύστημα ανάκλησης δείγματος. Η τιμή ανάκλησης μπορεί να ρυθμιστεί ξεχωριστά. Η κεφαλή δείγματος μπορεί να μετακινηθεί μηχανοκίνητα σε δύο σκάλες ταχύτητας (300 µm/s ή 800 µm/s). Η ταχύτητα και η κατεύθυνση της αδρής προώθησης ενεργοποιείται κάθε φορά με το πάτημα ενός κουμπιού. Η ελάχιστη και η μέγιστη οριακή θέση για την κεφαλή του δείγματος επισημαίνονται οπτικά και ακουστικά. Τα πάχη τομής για τον τρόπο λειτουργίας trimming και τον τρόπο λειτουργίας κοπής προγραμματίζονται και αποθηκεύονται ανεξάρτητα μεταξύ τους. Ένας χάρακας ενσωματωμένος στη βάση του μικροτόμου διευκολύνει την εκ νέου εύρεση της επιθυμητής θέσης για τη βάση υποδοχέα μαχαιριού. 12 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

15 3.3 Τεχνικά χαρακτηριστικά Γενικές πληροφορίες για τη συσκευή Εγκρίσεις: Τα σήματα έγκρισης που αφορούν την εκάστοτε συσκευή βρίσκονται δίπλα στην πινακίδα τύπου. Ονομαστική τάση 100/120/230/240 V AC ±10 % Ονομαστική συχνότητα: 50/60 Hz Μέγιστη κατανάλωση ισχύος: 70 VA Κατηγορία προστασίας : I Ηλεκτρικές ασφάλειες: 2 x T 1,0 A στη λίστα UL Βαθμός ρύπανσης : 2 Κατηγορία υπέρτασης : II Εκλυόμενη ποσότητα θερμότητας (μέγ.): 70 J/s Εύρος θερμοκρασίας λειτουργίας: +10 C έως +35 C Θερμοκρασιακό εύρος κατά τη φύλαξη: +5 C έως +50 C Σχετ. ατμοσφαιρική υγρασία: μεγ. 80 % χωρίς συμπύκνωση Ατμοσφαιρική υγρασία φύλαξης: ελάχ. 10 % σχ. υγρασία, μέγ. 85 % σχ. υγρασία σύμφωνα με τα IEC-1010, UL 3101, EN Εξαρτήματα της συσκευής και προδιαγραφές Διαστάσεις και βάρη Βασική συσκευή πλάτος (με χειροτροχό): πλάτος (χωρίς χειροτροχό): βάθος (με λεκάνη υπολειμμάτων τομών): ύψος (συνολικό): ύψος εργασίας (λάμα μαχαιριού): ύψος εργασίας (λάμα μαχαιριού): βάρος (χωρίς προαιρετικά εξαρτήματα): Εξωτερικός πίνακας ελέγχου πλάτος: βάθος: υψόμετρο: ύψος (σε κεκλιμένη θέση): βάρος (καθαρό): 413 mm 300 mm 563 mm (μικρή) / 618 mm (μεγάλη) 305 mm (με δίσκο αποθήκευσης πάνω στο κάλυμμα) 100 mm (μετρημένο από την πλάκα βάσης) 168 mm (μετρημένο από το τραπέζι) περίπου 29kg 94 mm 164 mm 50 mm 81 mm περίπου 0,53 kg Leica RM

16 3. Εξαρτήματα της συσκευής και προδιαγραφές Μικροτόμος Ρύθμιση πάχους τομής: Εύρος ρύθμισης πάχους τομής: 0, µm Τιμές ρύθμισης: από 0,50-5,0 µm σε βήματα των 0,5 µm από 5,0-20,0 µm σε βήματα του 1,0 µm από 20,0-60,0 µm σε βήματα των 5,0 µm από 60,0-100,0 µm σε βήματα των 10,0 µm Εύρος ρύθμισης πάχους τομής: µm Τιμές ρύθμισης: από 1,0-10,0 µm σε βήματα του 1,0 µm από 10,0-20,0 µm σε βήματα των 2,0 µm από 20,0-50,0 µm σε βήματα των 5,0 µm από 50,0-100,0 µm σε βήματα των 10,0 µm από 100,0-600,0 µm σε βήματα των 50,0 µm Προώθηση δείγματος: Κάθετη προώθηση: μεγ. εύρος κοπής χωρίς ανάκληση: μεγ. εύρος κοπής με ανάκληση: Ανάκληση δείγματος: στη χειροκίνητη λειτουργία κοπής: - Ηλεκτρική αδρή προώθηση: 24 mm ±1 mm, προώθηση μέσω βηματικού μοτέρ 70 mm 65 mm χωρίς προσανατολισμό δείγματος 60 mm µm σε βήματα των 5 µm, με δυνατότητα απενεργοποίησης 300 µm/s και 800 µm/s Δυνατότητα μετατόπισης της βάσης υποδοχέα μαχαιριού Μετακίνηση στη διεύθυνση βορράς-νότος: Λειτουργία πλάγιας μετατόπισης μέσω άνω άκρου σύσφιξης υποδοχέα μαχαιριού CE: Ανατολικά-Δυτικά: ± 24 mm 3 θέσεις Μέγιστες διαστάσεις δείγματος (Π x Υ x Β): Προσανατολισμός δείγματος οριζόντια: ± 8 κάθετα: ± 8 50 x 60 x 40 mm 14 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

17 4.1 Συσκευασία παράδοσης Ο βασικός εξοπλισμός της συσκευής Leica RM2245 περιλαμβάνει τα εξής εξαρτήματα: 4. Θέση σε λειτουργία για πρώτη φορά 1 βασική μονάδα Leica RM2245, χωρίς προσανατολισμό χειροτροχός, πλήρης εξωτερικός πίνακας ελέγχου λεκάνη υπολειμμάτων τομών κλειδί Allen με λαβή, μέγεθος κλειδί Allen με λαβή, μέγεθος κλειδί Allen, μέγεθος κατσαβίδι 3 x 50, μήκους φιάλη (50 ml) λαδιού για κινητά μέρη, τύπος ασφάλειες λεπτού σύρματος 1,0 AT βουρτσάκι με μαγνήτη κάλυμμα προστασίας από τη σκόνη εγχειρίδιο οδηγιών χρήσης, έντυπες (γερμανικά/αγγλικά, με CD γλωσσών ) Το ειδικό για τη χώρα καλώδιο ηλεκτρικού ρεύματος πρέπει να παραγγελθεί ξεχωριστά. Στο τμήμα προϊόντων της ιστοσελίδας μας ( θα βρείτε μία λίστα με όλα τα διαθέσιμα καλώδια ηλεκτρικού ρεύματος για τη συσκευή σας. Τα προαιρετικά εξαρτήματα που έχετε παραγγείλει είναι συσκευασμένα σε ξεχωριστό χαρτοκιβώτιο. Συγκρίνετε προσεκτικά τα εξαρτήματα παράδοσης με το δελτίο αποστολής και την απόδειξη παραλαβής. Σε περίπτωση που διαπιστώσετε ότι υπάρχουν διαφορές, απευθυνθείτε αμέσως στην αρμόδια εταιρεία πωλήσεων της Leica. 4.2 Απαιτήσεις χώρου Σταθερή, χωρίς κραδασμούς πάγκος εργαστηρίου με οριζόντια, επίπεδη τάβλα, καθώς και δάπεδο χωρίς πρακτικά καθόλου δονήσεις. Δεν πρέπει να υπάρχει κοντά καμία άλλη συσκευή που να προκαλεί κραδασμούς. Σταθερή θερμοκρασία χώρου μεταξύ +10 C και +35 C. Ελεύθερη και άνετη πρόσβαση στο χειροτροχό. Απαγορεύεται η λειτουργία της συσκευής σε χώρους όπου υπάρχει κίνδυνος πρόκλησης έκρηξης. Leica RM

18 4. Θέση σε λειτουργία για πρώτη φορά 4.3 Αποσυσκευασία και τοποθέτηση Εικ. 8 Κατά την παραλαβή του προϊόντος ελέγξτε τις ενδείξεις κλίσης στη συσκευασία. Εάν η κορυφή του βέλους είναι μπλε, η συσκευασία μεταφέρθηκε σε οριζόντια θέση, έλαβε υπερβολική κλίση ή ανατράπηκε κατά τη μεταφορά. Σημειώστε το στα συνοδευτικά έγγραφα και ελέγξτε το παραδοθέν σύνολο ως προς τυχόν ζημιές. 1 2 Αφαιρέστε την ταινία συσκευασίας και την κολλητική ταινία (1). Αφαιρέστε το καπάκι του χαρτοκιβωτίου (2). Αφαιρέστε το κουτί προαιρετικών εξαρτημάτων (3) και τα κουτιά (4) από τη στάνταρ συσκευασία παράδοσης. 1 Πρέπει να φυλάξετε το χαρτοκιβώτιο μεταφοράς και τα περιεχόμενα στοιχεία συγκράτησης για την περίπτωση που καταστεί αναγκαία η επιστροφή σε μεταγενέστερο στάδιο Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

19 4. Θέση σε λειτουργία για πρώτη φορά 4.3 Αποσυσκευασία και εγκατάσταση (συνέχεια) Αφαιρέστε τη μονάδα στερέωσης (5). Για να το κάνετε, βάλτε το χέρι σας στη χωνευτή λαβή της άνω ακμής της μονάδας (6) και αφαιρέστε την, τραβώντας την προς τα πάνω. Αφαιρέστε το εξωτερικό τοίχωμα του χαρτοκιβωτίου (7). Για να ανασηκώσετε τη συσκευή* (8) πιάστε την μπροστά από την πλάκα βάσης και πίσω κάτω από τη συσκευή και βγάλτε την από το διαμορφωμένο τεμάχιο έδρασης (9). 8 9 Για να μετακινήσετε τη συσκευή, μην την πιάνετε από το χειροτροχό ή το περιστροφικό κουμπί ρύθμισης του πάχους τομής! (*= η απεικόνιση της συσκευής αποτελεί απλώς παράδειγμα) Τοποθετήστε τη συσκευή πάνω σε σταθερή τράπεζα εργαστηρίου. Δύο στοιχεία ολίσθησης (10) στο πίσω μέρος της πλάκας βάσης διευκολύνουν τη μετατόπιση της συσκευής πάνω στον πάγκο. Για να μετακινήσετε τη συσκευή, πιάστε την από την πλάκα βάσης, ανασηκώστε την ελαφρώς και σύρτε την πάνω στις επιφάνειες ολίσθησης. Εικ Λάβετε υπόψη σας τη γωνία απόθεσης προς το τραπέζι για να αποφύγετε παγίδευση των δαχτύλων! Leica RM

20 4. Θέση σε λειτουργία για πρώτη φορά 4.4 Συναρμολόγηση του χειροτροχού Ο χειροτροχός πρέπει να τοποθετείται προτού η συσκευή τεθεί σε λειτουργία για πρώτη φορά. Τα απαιτούμενα εξαρτήματα και εργαλεία βρίσκονται μέσα στην εργαλειοθήκη Εικ. 11 Το ελατήριο προσαρμογής (4) είναι χαλαρά τοποθετημένο μέσα στον άξονα του χειροτροχού (1) και στερεωμένο με ένα δετήρα καλωδίων για τη μεταφορά. Αφαιρέστε το δετήρα καλωδίων. Προσοχή! Το ελατήριο προσαρμογής δεν πρέπει να πέσει έξω! Βάλτε το χειροτροχό (2) στη θέση που υποδεικνύεται πάνω στον άξονα του χειροτροχού (1). Σφίξτε τη βίδα (3) στο κεντρικό άνοιγμα του χειροτροχού με ένα κλειδί Allen μεγέθους 4 (5). Αφαιρέστε την προστατευτική μεμβράνη από τον αυτοκόλλητο δίσκο επικάλυψης (6) και τοποθετήστε το δίσκο επικάλυψης στο χειροτροχό. 4.5 Ηλεκτρικές συνδέσεις Η συσκευή ΠΡΕΠΕΙ να συνδεθεί σε γειωμένη πρίζα. Επιτρέπεται μόνο η χρήση καλωδίου που συνοδεύει τη συσκευή και που συμφωνεί με το πρότυπο της χώρας σας. Μην χρησιμοποιείτε καλώδιο προέκτασης! Έλεγχος ρυθμισμένης τάσης Η συσκευή Leica RM2245 μπορεί να συνδεθεί σε διάφορα ηλεκτρικά δίκτυα (ανάλογα με την τάση και τη συχνότητα) και, κατά συνέπεια, παρέχεται πάντοτε μαζί με ένα σετ διαφόρων καλωδίων τροφοδοσίας. Οι καινούργιες συσκευές είναι ρυθμισμένες από το εργοστάσιο στην τάση των 230 V. Αυτό επισημαίνεται με μια κίτρινη ετικέτα (230 VOLT) στην πίσω πλευρά της, που καλύπτει τον κεντρικό διακόπτη και την είσοδο του καλωδίου τροφοδοσίας. Προτού συνδέσετε τη συσκευή στο ηλεκτρικό δίκτυο, πρέπει να ελέγξετε οπωσδήποτε αν η ρύθμιση του επιλογέα τάσης συμφωνεί με την τοπική τάση! Τυχόν εσφαλμένη ρύθμιση του επιλογέα τάσης μπορεί να προκαλέσει σοβαρές ζημίες στη συσκευή! Όταν ρυθμίζετε τον επιλογέα τάσης, η συσκευή δεν πρέπει να είναι συνδεδεμένη στο δίκτυο. 18 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

21 4. Θέση σε λειτουργία για πρώτη φορά Έλεγχος ρυθμισμένης τάσης (συνέχεια) Ο επιλογέας τάσης βρίσκεται πάνω από τον κεντρικό διακόπτη, στην πίσω πλευρά της συσκευής στα αριστερά (εικ. 7). Η ρυθμισμένη τιμή τάσης εμφανίζεται στο παράθυρο (22). Τοποθετήστε ένα μικρό κατσαβίδι στην εγκοπή (25) και βγάλτε τραβώντας με προσοχή το παρέμβυσμα Αφαιρέστε το περίβλημα του επιλογέα τάσης (21) μαζί με τις ασφάλειες (23). Αφαιρέστε το μπλοκ του επιλογέα τάσης (24) (λευκό) και επανατοποθετήστε το κατά τέτοιον τρόπο, ώστε στο παράθυρο (22) να εμφανίζεται η σωστή τιμή για την τοπική τάση. Επανατοποθετήστε το περίβλημα του επιλογέα τάσης με το μπλοκ και τις ασφάλειες πιέζοντάς το προς τα μέσα μέχρι να κουμπώσει (ακούγεται ένα κλικ) Εικ. 12 Σύνδεση εξωτερικού πίνακα ελέγχου Το καλώδιο σύνδεσης (15) του εξωτερικού πίνακα ελέγχου συνδέεται σταθερά στο μικροτόμο. Δεν επιτρέπεται να το αποσυνδέετε. Βάλτε το βύσμα (14) του καλωδίου σύνδεσης (15) στην υποδοχή σύνδεσης (16) στην πίσω πλευρά του εξωτερικού πίνακα ελέγχου. Για να στερεώσετε το βύσμα, σφίξτε τις δύο βίδες (17) Εικ. 13 Leica RM

22 4. Θέση σε λειτουργία για πρώτη φορά 4.6 Ενεργοποίηση της συσκευής Η έκθεση σε ακραίες θερμοκρασιακές διαφορές και υψηλή υγρασία μπορεί να προκαλέσει το σχηματισμό νερού συμπύκνωσης. Στην περίπτωση αυτή, πρέπει να περιμένετε τουλάχιστον 2 ώρες για να ενεργοποιήσετε τη συσκευή, έτσι ώστε η συσκευή να μπορέσει να εγκλιματιστεί (να λάβει τη θερμοκρασία χώρου)! Αν δεν τηρηθεί ο χρόνος αναμονής, ενδέχεται να προκληθούν ζημίες στη συσκευή. Σύνδεση στο ηλεκτρικό δίκτυο Προτού συνδέσετε το καλώδιο τροφοδοσίας, ελέγξτε αν ο κεντρικός διακόπτης (27) στην πίσω πλευρά της συσκευής βρίσκεται στη θέση "O" = OFF. Η συσκευή παραδίδεται με διάφορα καλώδια τροφοδοσίας, ανάλογα με τη χώρα χρήσης της. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας που χρησιμοποιείτε έχει το σωστό βύσμα για την πρίζα. Συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας στην υποδοχή (26) και το άλλο άκρο του στην πρίζα. Όταν ενεργοποιήσετε τη συσκευή από τον κεντρικό διακόπτη, δεν επιτρέπεται να πατήσετε ταυτόχρονα κάποιο από τα πλήκτρα του πίνακα ελέγχου! 4 Ενεργοποιήστε τη συσκευή από τον κεντρικό διακόπτη πίσω δεξιά. Η ενεργοποίηση της συσκευής επιβεβαιώνεται από ένα ηχητικό σήμα. Η συσκευή εκτελεί αρχικοποίηση για σύντομο χρονικό διάστημα. Ακολουθεί η ένδειξη (εδώ απλώς ως παράδειγμα) της έκδοσης του λογισμικού στην ένδειξη LED τεσσάρων ψηφίων. Η ένδειξη αυτή σβήνει ύστερα από 2 δευτερόλεπτα περίπου, και μετά εμφανίζεται η ένδειξη "0000". Μόλις ενεργοποιηθεί η συσκευή, ανάβει στον πίνακα ελέγχου και στο πεδίο απεικόνισης ενδείξεων (κονσόλα) του μικροτόμου τα πεδία ενδείξεων και τα LED όλων των ενεργοποιημένων λειτουργιών. Στην οθόνη LED τριών ψηφίων εμφανίζεται κάθε φορά η τελευταία ρυθμισμένη τιμή για το πάχος τομής (ή το πάχος trimming), ανάλογα με το ποια ρύθμιση ήταν ενεργοποιημένη τελευταία. Αυτό συμβαίνει ταυτόχρονα στον εξωτερικό πίνακα ελέγχου και το μικροτόμο. Το LED της ενεργής λειτουργίας (στην προκειμένη περίπτωση, το πάχος τομής) ανάβει με πράσινο χρώμα. Αν ανάψει το κίτρινο LED στο πεδίο LOCK (4) της κονσόλας, σημαίνει ότι ενεργοποιήθηκε ο μηχανικός μηχανισμός ασφάλισης ή το φρένο του χειροτροχού (σημ. 3 στο εικ. 2). Η έναρξη λειτουργίας της συσκευής δεν είναι δυνατή, όσο το LED είναι αναμμένο. 20 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

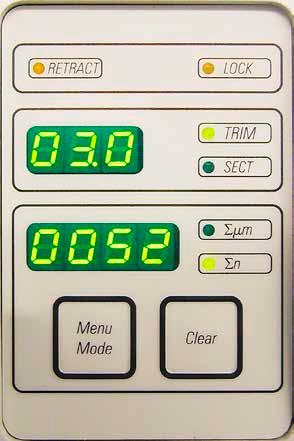

23 5. Χειρισμός 5.1 Χειριστήρια και η λειτουργία τους Οι λειτουργίες χειρισμού του μικροτόμου διατίθενται σε έναν εξωτερικό πίνακα ελέγχου και σε μια μονάδα απεικόνισης ενδείξεων (κονσόλα) πάνω στο μικροτόμο. Υπάρχει στη συσκευή μία κονσόλα όπου απεικονίζεται η τρέχουσα κατάσταση λειτουργίας και οι διάφορες ρυθμίσεις της. Όλες οι λειτουργίες χειρισμού είναι διατεταγμένες κεντρικά στον εξωτερικό πίνακα ελέγχου. Τα πλήκτρα και οι ενδείξεις είναι τακτοποιημένα σε ομάδες λειτουργίας Κονσόλα της συσκευής LED - LOCK Ανάβει εάν έχει ενεργοποιηθεί η ασφάλιση χειροτροχού. LED - RETRACT Ανάβει κατά τη διάρκεια της ανάκλησης δείγματος. Οθόνη τριών ψηφίων για την ένδειξη του πάχους τομής/πάχους trimming. Οθόνη τεσσάρων ψηφίων του μετρητή τομών. Πλήκτρο MENU MODE Εναλλαγή μεταξύ αθροίσματος πάχους τομών και του μετρητή τομών. MENU MODE + CLEAR με ταυτόχρονο πάτημα γίνεται μετάβαση στη ρύθμιση της τιμής ανάκλησης. Εικ. 14 Πράσινο LED Ανάβει εάν είναι ενεργή η λειτουργία trimming. Πράσινο LED Ανάβει εάν είναι ενεργή η λειτουργία κοπής. Πράσινο LED Άθροισμα πάχους τομής, εμφανίζει το άθροισμα όλων των τομών. Πράσινο LED Ο μετρητής τομών δείχνει τον αριθμό όλων των τομών. Πλήκτρο CLEAR Μηδενίζει το μετρητή τομών και το άθροισμα πάχους τομών. Leica RM

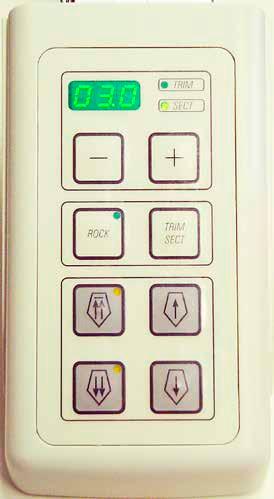

24 5. Χειρισμός Εξωτερικός πίνακας ελέγχου Οθόνη τριών ψηφίων για την εμφάνιση του πάχους τομής/πάχους trimming. Πλήκτρα για τη ρύθμιση του πάχους τομής/πάχους trimming. Πλήκτρο ενεργοποίησης και απενεργοποίησης της λειτουργίας παλινδρόμησης (Rocking mode). Κίτρινο LED, αναβοσβήνει κατά την αδρή προώθηση προς τα πίσω, ανάβει κατά την επίτευξη της πίσω οριακής θέσης. Κίτρινο LED αναβοσβήνει κατά την αδρή προώθηση προς τα εμπρός, ανάβει κατά την επίτευξη της μπροστά οριακής θέσης. LED TRIM (πράσινο) Ανάβει εάν είναι ενεργή η λειτουργία trimming. LED SECT (πράσινο) Ανάβει εάν είναι ενεργή η λειτουργία κοπής. Πλήκτρο TRIM/SECT Εναλλαγή μεταξύ λειτουργίας τομής και λειτουργίας trimming. Πλήκτρα αδρής προώθησης Στη λειτουργία trimming: Στη λειτουργία τομής: αδρή προώθηση προς τα πίσω γρήγορα πολλαπλό βήμα προς τα πίσω αδρή προώθηση προς τα εμπρός γρήγορα πολλαπλό βήμα προς τα εμπρός αδρή προώθηση προς τα πίσω αργά απλό βήμα προς τα πίσω αδρή προώθηση προς τα εμπρός αργά απλό βήμα προς τα εμπρός Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

25 5.1.3 Στοιχεία απεικόνισης και ελέγχου Οθόνη τριών ψηφίων Επιλογή λειτουργίας τομής και trimming Εικ Χειρισμός Η οθόνη αυτή υπάρχει τόσο στη συσκευή όσο και στον εξωτερικό πίνακα ελέγχου. Όταν ανάβει το LED SECT, η οθόνη δείχνει το εκάστοτε ρυθμισμένο πάχος τομής σε µm. Όταν ανάβει το LED TRIM, η οθόνη δείχνει το επιλεγμένο πάχος trimming σε µm. Για εναλλαγή μεταξύ της λειτουργίας τομής και της λειτουργίας trimming, πατήστε το πλήκτρο TRIM SECT. Η ένδειξη εναλλάσσεται κάθε φορά που πατάτε το πλήκτρο ανάμεσα στην τιμή SECT και την τιμή TRIM. Στην ένδειξη SECT το πάχος τομής έχει πάντοτε τιμές από 0,50 έως 100,0 µm και στην ένδειξη TRIM το πάχος trimming κυμαίνεται μεταξύ 1,0 και 600 µm. Ρύθμιση του πάχους τομής/πάχους trimming Η ρύθμιση πραγματοποιείται με τα πλήκτρα - του εξωτερικού πίνακα ελέγχου. Λειτουργίες αδρής προώθησης Εύρος ρύθμισης πάχους τομής: 0,50 µm µm Τιμές ρύθμισης: από 0,5 µm - 5,0 µm σε βήματα των 0,5 µm από 5,0 µm - 20,0 µm σε βήματα του 1,0 µm από 20,0 µm - 60,0 µm σε βήματα των 5,0 µm από 60,0 µm - 100,0 µm σε βήματα των 10,0 µm Εύρος ρύθμισης Πάχος trimming: µm Τιμές ρύθμισης: από 1,0 µm - 10,0 µm σε βήματα του 1,0 µm από 10,0 µm - 20,0 µm σε βήματα των 2,0 µm από 20,0 µm - 50,0 µm σε βήματα των 5,0 µm από 50,0 µm - 100,0 µm σε βήματα των 10,0 µm από 100,0 µm - 600,0 µm σε βήματα των 50,0 µm Η ηλεκτρική αδρή προώθηση με δύο σκάλες ταχύτητας εξυπηρετεί στη γρήγορη μετακίνηση του δείγματος προς την κατεύθυνση του μαχαιριού και αντίθετα από την κατεύθυνση του μαχαιριού. Στα πλήκτρα με το διπλό βέλος η ταχύτητα ανέρχεται στα 800 µm/s, ενώ στα πλήκτρα με ένα βέλος σε 300 µm/s. Στη λειτουργία τομής, η λειτουργία της αδρής προώθησης μπορεί να εκτελεστεί με δύο τρόπους: καθορισμένη (βηματική) προσέγγιση (λειτουργία STEP) και συνεχής μετακίνηση του δείγματος. Η συσκευή παραδίδεται από το εργοστάσιο με συνεχή προώθηση. Leica RM

26 5. Χειρισμός Λειτουργία τομής Λειτουργία των πλήκτρων στη λειτουργία STEP πολλαπλό βήμα προς τα πίσω απλό βήμα προς τα πίσω Στη λειτουργία τομής, ο χρήστης μπορεί να επιλέξει μεταξύ της συνεχούς και της βηματικής προώθησης (λειτουργία STEP). Στην περίπτωση της συνεχούς προώθησης, τα πλήκτρα αδρής προώθησης έχουν την ίδια λειτουργία όπως και στη λειτουργία trimming. Η λειτουργία STEP εξυπηρετεί στην καθορισμένη προσέγγιση του δείγματος στη λεπίδα. Ενεργοποιήστε τη λειτουργία STEP: Ενεργοποιήστε τη συσκευή και ταυτόχρονα πατήστε και κρατήστε πατημένο το πλήκτρο στον πίνακα ελέγχου. (Για να απενεργοποιήσετε τη λειτουργία, ενεργήστε ομοίως, κρατώντας όμως πατημένο το πλήκτρο.) Κατά την αρχικοποίηση της συσκευής, κρατήστε πατημένο το πλήκτρο, ώσπου να διαγραφεί ο αριθμός έκδοσης του λογισμικού από την οθόνη (βεβαιωθείτε πως εμφανίστηκε ο αριθμός έκδοσης 2.1). πολλαπλό βήμα προς τα εμπρός απλό βήμα προς τα εμπρός λειτουργία trimming αδρή προώθηση προς τα πίσω 40 Αυτό το χαρακτηριστικό είναι διαθέσιμο μόνο για την έκδοση 2.1 και νεότερες. Αν διαθέτετε έκδοση λογισμικού παλαιότερη από την 2.1, αποταθείτε στην Τεχνική υποστήριξη πελατών της Leica. Πατήστε το πλήκτρο TRIM/SECT και επιλέξτε τη λειτουργία τομής (ανάβει η λυχνία LED SECT). Αν πατήσετε τα πλήκτρα (με ένα βέλος) για την αργή αδρή προώθηση, εκτελείται συνεχώς μια συγκεκριμένη, βηματική προώθηση (STEP) σύμφωνα με την τιμή που εμφανίζεται στην οθόνη κατά την εκάστοτε κατεύθυνση (απλό βήμα). Αν πατήσετε τα πλήκτρα για τη γρήγορη αδρή προώθηση στιγμιαία, εκτελείται επίσης ένα απλό βήμα κατά την εκάστοτε κατεύθυνση. Αν πατήσετε τα πλήκτρα για τη γρήγορη οδρή προώθηση παρατεταμένα, εκτελεiται πολλαπλή προώθηση, όσο το πλήκτρο παρομένεl πατημένο. Στη λειτουργία trimming εκτελείται με τα πλήκτρα αδρής προώθησης μια συνεχής μετακίνηση, όσο το πλήκτρο παραμένει πατημένο. Το πλήκτρο για τη γρήγορη μετακίνηση προς τα πίσω διαθέτει μια λειτουργία ασφάλισης. Μη βάλετε τα δάχτυλά σας μεταξύ σφιγκτήρα δείγματος και μικροτόμου για να αποφύγετε παγίδευσή τους! Για να ξεκινήσει η γρήγορη μετακίνηση προς τα πίσω (αντίθετα από την κατεύθυνση του μαχαιριού), πατήστε το πλήκτρο. Μόλις πατηθεί το πλήκτρο, εκτελείται μετακίνηση της κεφαλής του δείγματος μέχρι την πίσω οριακή θέση. Για να σταματήσει η μετακίνηση, πατήστε ένα από τα τέσσερα πλήκτρα αδρής προώθησης. Το κίτρινο LED (40) του πλήκτρου αναβοσβήνει όσο η κεφαλή του δείγματος κινείται και ανάβει σταθερά όταν αυτή φτάσει στην πίσω οριακή θέση. 24 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

27 5. Χειρισμός αδρή προώθηση προς τα εμπρός 41 Για να ξεκινήσει η αργή μετακίνηση προς τα πίσω, πατήστε το πλήκτρο. Το δείγμα κινείται όσο πατάτε και κρατάτε το πλήκτρο. Για να ξεκινήσει η γρήγορη ή η αργή μετακίνηση προς τα εμπρός, πατήστε το αντίστοιχο πλήκτρο. Το δείγμα κινείται όσο πατάτε και κρατάτε το πλήκτρο. Κατά τη διάρκεια της μετακίνησης προς τα εμπρός, το κίτρινο LED (41) του πλήκτρου αναβοσβήνει. Μόλις η κεφαλή του δείγματος φτάσει στην εμπρός οριακή θέση, ακούγεται ένα ηχητικό σήμα και το LED ανάβει σταθερά. Οθόνη τεσσάρων ψηφίων στη συσκευή Η οθόνη τεσσάρων ψηφίων είναι ρυθμιζόμενη. Όταν ανάβει το LED Σ µm, η οθόνη δείχνει το άθροισμα του πάχους τομών όλων των τομών που έγιναν από την ενεργοποίηση της συσκευής εκφρασμένο σε µm. (άθροισμα πάχους τομών) Εικ. 17 Όταν ανάβει το LED Σ n, η οθόνη δείχνει τον αριθμό όλων των τομών που έχουν γίνει μέχρι τη συγκεκριμένη στιγμή. Για εναλλαγή των ενδείξεων, πατήστε το MENU MODE, έως ότου ανάψει το LED του επιθυμητού τύπου ένδειξης. Για να μηδενίσετε το άθροισμα του πάχους τομών ή τον αριθμό τομών, πατήστε το CLEAR. Μηδενίζεται μόνο η τιμή που υπάρχει στην οθόνη τη δεδομένη στιγμή. Προσοχή! Αν απενεργοποιήσετε τη συσκευή από τον κεντρικό διακόπτη, οι δύο τιμές (άθροισμα πάχους τομών και αριθμός τομών) διαγράφονται από τη μνήμη. Ανάκληση δείγματος Για λόγους προστασίας του μαχαιριού και του δείγματος, το δείγμα απομακρύνεται από το μαχαίρι κατά τη διάρκεια της κίνησης επιστροφής στην επάνω αρχική θέση. Η τιμή ανάκλησης μπορεί να λάβει τις τιμές 5 έως 100 µm με βήματα των 5 μm. Η ανάκληση του δείγματος είναι ρυθμισμένη από το εργοστάσιο στα 10 µm. Η ανάκληση του δείγματος μπορεί να απενεργοποιηθεί, αν είναι απαραίτητο. Η εκάστοτε ρύθμιση διατηρείται και μετά την απενεργοποίηση της συσκευής. Leica RM

28 5. Χειρισμός Ρύθμιση της τιμής ανάκλησης + Για να ενεργοποιήσετε τη ρύθμιση της ανάκλησης, πατήστε ταυτόχρονα τα πλήκτρα MENU MODE και CLEAR. Στην οθόνη τεσσάρων ψηφίων εμφανίζεται η τρέχουσα ρυθμισμένη τιμή (π.χ. "025" = 25 µm) με τη μορφή τριψήφιου αριθμού. ή Επιλέξτε την τιμή ανάκλησης που επιθυμείτε. Η τιμή ανάκλησης μπορεί να αλλάξει με τα πλήκτρα - στον εξωτερικό πίνακα ελέγχου με βήματα των 5 µm και να λάβει μια μέγιστη τιμή μέχρι τα 100 µm. Για να εγκαταλείψετε τη ρύθμιση της ανάκλησης, πατήστε το πλήκτρο MENU MODE. Ύστερα από κάθε τομή θα εκτελείται μια κίνηση ανάκλησης κατά την τιμή που μόλις ρυθμίσατε. 4 Κατά τη διάρκεια ανάκλησης του δείγματος, ανάβει το κίτρινο LED (4) της ένδειξης RETRACT στη συσκευή. Απενεργοποίηση ανάκλησης δείγματος + Ενεργοποιήστε τη ρύθμιση της ανάκλησης πατώντας ταυτόχρονα τα πλήκτρα MENU MODE και CLEAR. Για να απενεργοποιήσετε την ανάκληση του δείγματος, πατήστε το πλήκτρο στον εξωτερικό πίνακα ελέγχου τόσες φορές, μέχρι να εμφανιστεί στην οθόνη η ένδειξη "OFF". Για να εγκαταλείψετε τη ρύθμιση της ανάκλησης, πατήστε το πλήκτρο MENU MODE. Όταν η ανάκληση είναι απενεργοποιημένη, το δείγμα δεν ανακαλείται. 4 Το κίτρινο LED (4) της ένδειξης RETRACT δεν ανάβει. 26 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

29 5. Χειρισμός Ένδειξη υπολειπόμενης διαδρομής Κεφαλή δείγματος Υπολειπόμενη διαδρομή HOME Συνολική προώθηση 41 Η οπτική και ακουστική ένδειξη υπολειπόμενης διαδρομής ενημερώνει το χρήστη κατά το trimming και την κοπή ότι μέχρι την εμπρός οριακή θέση απομένει διαδρομή προώθησης του 1 mm. Το κίτρινο LED (41) του πλήκτρου COARSE FEED ανάβει με την έναρξη της υπολειπόμενης διαδρομής. Επιπλέον, επί 2 δευτερόλεπτα ηχεί ένα ακουστικό σήμα. Από το σημείο αυτό διατίθεται ακόμα υπολειπόμενη διαδρομή του 1 mm περίπου. Στην περιοχή υπολειπόμενης διαδρομής δεν είναι πλέον εφικτή η προώθηση του δείγματος προς την κατεύθυνση του μαχαιριού με τα πλήκτρα αδρής προώθησης. Εικ. 18 Μπορείτε να συνεχίσετε την εργασία σας. Το κίτρινο LED (41) του πλήκτρου COARSE FEED ανάβει (εικ. 16). Κατά την επίτευξη της μπροστινής οριακής θέσης ο μηχανισμός προώθησης παύει να λειτουργεί. αυτό σημαίνει, πως δεν πραγματοποιείται πλέον καμία τομή. Για να συνεχίσετε την εργασία σας, οδηγήστε το δείγμα στην πίσω οριακή θέση (HOME) πατώντας το αντίστοιχο πλήκτρο αδρής προώθησης και συνεχίστε την τομή. Προσοχή! Για το σκοπό αυτόν, ΠΡΕΠΕΙ να μεταβείτε με το πλήκτρο TRIM/SECT στη λειτουργία trimming, διαφορετικά η χρήση της αδρής προώθησης δεν θα είναι δυνατή. Αν η κεφαλή του δείγματος βρίσκεται ήδη στην περιοχή υπολειπόμενης διαδρομής κατά την ενεργοποίηση της συσκευής, μετά την εμφάνιση της έκδοσης λογισμικού ηχεί ένα πρόσθετο ακουστικό σήμα. Για να συνεχίσετε την εργασία σας, το δείγμα πρέπει να μετακινηθεί λίγο προς τα πίσω με τα πλήκτρα αδρής προώθησης (ενεργοποιήστε τη λειτουργία trimming!). Στην περιοχή υπολειπόμενης διαδρομής, η λειτουργία STEP δεν είναι ενεργοποιημένη. Leica RM

30 5. Χειρισμός Προσανατολιζόμενος υποδοχέας συγκράτησης δείγματος Στο μηχανισμό ταχείας σύσφιξης του προσανατολιζόμενου υποδοχέα συγκράτησης δείγματος μπορούν να χρησιμοποιηθούν (τοποθετηθούν) όλοι οι σφιγκτήρες δείγματος που περιλαμβάνονται ως προαιρετικά εξαρτήματα. Ο προσανατολισμός δείγματος επιτρέπει εύκολη διόρθωση της θέσης της επιφάνειας δείγματος με τοποθετημένο δείγμα. Ο προσανατολιζόμενος υποδοχέας συγκράτησης δείγματος μπορεί να αντικατασταθεί από μη προσανατολιζόμενο υποδοχέα (προαιρετικό εξάρτημα) Προσανατολισμός του δείγματος Απαγορεύεται ο προσανατολισμός του δείγματος κατά τη φάση της ανάκλησης! Πριν από την επικείμενη κοπή, το δείγμα θα προωθηθεί κατά την τιμή ανάκλησης ΣΥΝ το ρυθμισμένο πάχος τομής. Στην περίπτωση αυτή υπάρχει κίνδυνος ζημιάς του δείγματος και του μαχαιριού! 29 Ένδειξη της μηδενικής θέσης Εικ. 19 Για καλύτερη επισήμανση της μηδενικής θέσης, ο μηχανισμός προσανατολισμού διαθέτει δύο κόκκινα ενδεικτικά (32). Όταν τα δύο ενδεικτικά είναι ορατά και οι δύο βίδες ρύθμισης βρίσκονται ταυτόχρονα στη μηδενική θέση (σημείο ασφάλισης, λευκό σημάδι στο " "), το δείγμα είναι στη μηδενική θέση. Όταν χρησιμοποιείτε το μεγάλο στάνταρ σφιγκτήρα δείγματος (50 x 55 mm), δεν είναι εφικτός ο πλήρης προσανατολισμός του δείγματος κατά ± 8 στη διεύθυνση βορράς-νότος. Η ωφέλιμη γωνία στην περίπτωση αυτή ανέρχεται μόλις στις ± 4 περίπου. Μετακινήστε την κεφαλή του δείγματος στην επάνω οριακή θέση και ενεργοποιήστε το μηχανισμό ασφάλισης του χειροτροχού. Περιστρέψτε τον έκκεντρο μοχλό (29) προς τα εμπρός για να απασφαλίσετε το μηχανισμό σύσφιξης. Προσανατολίστε το δείγμα με τη βίδα ρύθμισης (30) κατά τη διεύθυνση βορράς-νότος και με τη βίδα ρύθμισης (31) κατά τη διεύθυνση ανατολή-δύση. Κάθε περιστροφή της βίδας προσδίδει κλίση στο δείγμα κατά 2. Συνολικά μπορούν σε κάθε κατεύθυνση να πραγματοποιηθούν 4 περιστροφές = ± 8. Η ακρίβεια κυμαίνεται στη ± 0,5 περίπου. Για καλύτερη αξιολόγηση υπάρχει πάνω στη λαβή ένα λευκό σημάδι και ένα σημείο ασφάλισης που γίνεται αισθητό κατά την περιστροφή. Για να ασφαλίσετε το μηχανισμό σύσφιξης, περιστρέψτε τον έκκεντρο μοχλό (29) προς τα πίσω. 28 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

31 5. Χειρισμός 33 Ρύθμιση ακριβείας της αντιστάθμισης δυνάμεων Στην περίπτωση που στην κεφαλή του δείγματος (33) τοποθετείται άλλο εξάρτημα με διαφορετικό βάρος, είναι απαραίτητο να ελέγξετε αν η αντιστάθμιση δυνάμεων πρέπει να ρυθμιστεί ξανά. Έλεγχος της σωστής ρύθμισης: Τοποθετήστε το νέο εξάρτημα και συσφίξτε το δείγμα Μετακινήστε την κεφαλή του δείγματος στο μισό ύψος της κατακόρυφης διαδρομής περιστρέφοντας το χειροτροχό (εικ. 18). Αν η κεφαλή του δείγματος παραμείνει επακριβώς σε αυτή τη θέση, η ρύθμιση είναι σωστή. Σε περίπτωση που η κεφαλή του δείγματος μετακινηθεί (ανεβεί ή κατεβεί), είναι απαραίτητο να γίνει ρύθμιση ακριβείας. Εικ. 20 Σημαντικό! Σε καμία περίπτωση μη περιστρέψετε τη βίδα περισσότερο από 1 /2 στροφή τη φορά. Αν δεν ρυθμίσετε την αντιστάθμιση δυνάμεων, μπορεί να προκληθεί τραυματισμός κατά την εργασία. Ρυθμίζεται από τη βίδα (34) η πρόσβαση στην οποία είναι εφικτή μετά την αφαίρεση της λεκάνης υπολειμμάτων τομών, στην κάτω πλευρά της πλάκας βάσης του μικροτόμου. Χρησιμοποιήστε για τη ρύθμιση το παρεχόμενο κλειδί Allen μεγέθους 5 (με λαβή!). Αν η κεφαλή του δείγματος μετακινηθεί προς τα κάτω, περιστρέψτε τη βίδα κατά 1 /2 στροφή περίπου κατά τη φορά των δεικτών του ρολογιού. Αν η κεφαλή του δείγματος μετακινηθεί προς τα πάνω, περιστρέψτε τη βίδα (34) κατά 1 /2 στροφή περίπου αντίθετα από τη φορά των δεικτών του ρολογιού. Συνεχίστε τη διαδικασία έως ότου η κεφαλή του δείγματος να πάψει να μετακινείται όταν αποδεσμεύεται. 34 Εικ. 21 Leica RM

32 5. Χειρισμός 5.2 Τοποθέτηση του υποδοχέα μαχαιριού Λεπτομέρεια: Κλίμακα για την αποτελεσματικότερη 51 επανατοποθέτηση του υποδοχέα μαχαιριού για διάφορα ύψη δείγματος Εικ. 22 Τοποθέτηση της βάσης υποδοχέα μαχαιριού Απασφαλίστε το μοχλό σύσφιξης (50) περιστρέφοντάς τον αντίθετα από τη φορά των δεικτών του ρολογιού. Εισαγάγετε τη βάση υποδοχέα μαχαιριού (51) με την κάτω εγκοπή (52) στο τεμάχιο σχήματος T (55) της πλάκας βάσης του μικροτόμου (53). Περιστρέψτε το μοχλό σύσφιξης (50) κατά τη φορά των δεικτών του ρολογιού για να ασφαλίσετε τη βάση υποδοχέα μαχαιριού. Η βάση υποδοχέα μαχαιριού (51) μπορεί να μετακινηθεί μπροςπίσω πάνω στην πλάκα βάσης του μικροτόμου. Έτσι διευκολύνεται η κατά το καλύτερο δυνατό μετακίνηση του υποδοχέα μαχαιριού στη θέση τομής ως προς το δείγμα. Στη δεξιά πλευρά της πλάκας βάσης του μικροτόμου υπάρχει μία κλίμακα (54). Η κλίμακα αυτή επιτρέπει την ταχύτερη και αποτελεσματικότερη μετακίνηση του υποδοχέα μαχαιριού στη σωστή θέση ως προς το δείγμα, όταν χρησιμοποιούνται ποικίλοι συνδυασμοί στάνταρ δειγμάτων και συγκρατητήρων δειγμάτων. Ως σημείο αναφοράς για την κλίμακα εξυπηρετεί η κάτω ακμή της βάσης υποδοχέα μαχαιριού (51) Τοποθέτηση του υποδοχέα μαχαιριού Ξεσφίξτε τη βίδα (58) με κλειδί Allen μεγέθους 4 (71) τόσο, ώστε ο υποδοχέας μαχαιριού (57) να μπορεί να μετακινηθεί. Τοποθετήστε τον υποδοχέα μαχαιριού (57) με την κάτω εγκοπή στο τεμάχιο σχήματος T (56) της βάσης υποδοχέα μαχαιριού (51). Σφίξτε ξανά τη βίδα (58) για να στερεωθεί. 58 Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

33 5. Χειρισμός 5.3 Τοποθέτηση του σφιγκτήρα κασετών γενικής χρήσης 60 Ο υποδοχέας συγκράτησης δείγματος διατίθεται σε δύο εκδόσεις με ή χωρίς προσανατολισμό δείγματος που είναι εναλλάξιμες. Ο προσανατολισμός δείγματος επιτρέπει εύκολη διόρθωση της θέσης της επιφάνειας δείγματος με τοποθετημένο δείγμα. Στο σύστημα ταχείας σύσφιξης (64) μπορούν να τοποθετηθούν όλοι οι σφιγκτήρες δείγματος που διατίθενται ως προαιρετικά εξαρτήματα (ανατρέξτε επί τούτου στο κεφάλαιο 6 "Προαιρετικά εξαρτήματα"). 12 Για το σκοπό αυτόν, προβείτε στις εξής ενέργειες: Μετακινήστε την κεφαλή του δείγματος (60) στην επάνω οριακή θέση περιστρέφοντας τον χειροτροχό (12) και ενεργοποιήστε το μηχανισμό ασφάλισης του χειροτροχού Για να απασφαλίσετε το μηχανισμό σύσφιξης, περιστρέψτε αριστερόστροφα τη βίδα (61) του συστήματος ταχείας σύσφιξης (64) με ένα κλειδί Allen μεγέθους 4 (71) Σπρώξτε μέχρι τέρμα τον οδηγό (63) του σφιγκτήρα κασετών γενικής χρήσης (62) από αριστερά μέσα στο σύστημα ταχείας σύσφιξης (64). Για ασφάλιση του σφιγκτήρα κασετών, περιστρέψτε μέχρι τέρμα τη βίδα (61) κατά τη φορά των δεικτών του ρολογιού. Εικ. 24 Επειδή όλοι οι σφιγκτήρες δείγματος, που διατίθενται ως προαιρετικά εξαρτήματα, διαθέτουν τον ίδιο οδηγό στην πίσω πλευρά, η τοποθέτησή τους πραγματοποιείται με τον ίδιο τρόπο που περιγράφεται στο παρόν παράδειγμα του σφιγκτήρα κασετών γενικής χρήσης. Leica RM

34 5. Χειρισμός 5.4 Ρύθμιση της γωνίας ελευθερίας Οι γραμμοδείκτες (0, 5 και 10 ) για τη ρύθμιση της γωνίας ελευθερίας (59.1) βρίσκονται στη δεξιά πλευρά του υποδοχέα μαχαιριού (57) Στη δεξιά πλευρά της βάσης υποδοχέα μαχαιριού (51) υπάρχει ακόμα ένας γραμμοδείκτης (59.2) που χρησιμοποιείται ως σημείο αναφοράς για τη ρύθμιση της γωνίας ελευθερίας. Ξεσφίξτε τη βίδα (58) με κλειδί Allen μεγέθους 4 (71) τόσο, ώστε ο υποδοχέας μαχαιριού (57) να μπορεί να μετακινηθεί. Λεπτομέρεια: Διαβάθμιση για τη ρύθμιση της γωνίας ελευθερίας. 58 Μετακινήστε τον υποδοχέα μαχαιριού με βάση τους γραμμοδείκτες, έως ότου ο γραμμοδείκτης για την επιθυμητή ρύθμιση συμπέσει με το γραμμοδείκτη της βάσης υποδοχέα μαχαιριού. Παράδειγμα: Η μεγεθυμένη εικόνα δείχνει γωνία ελευθερίας Η συνιστώμενη ρύθμιση γωνίας ελευθερίας για τον υποδοχέα μαχαιριού E βρίσκεται στην περιοχή των 5 περίπου. Διατηρήστε τον υποδοχέα μαχαιριού στη θέση αυτή και σφίξτε ξανά τη βίδα (58). Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

35 5. Χειρισμός 5.5 Σύσφιξη του δείγματος Συσφίγγετε πάντοτε πρώτα το δείγμα και ΜΕΤΑ το μαχαίρι ή τη λεπίδα. Πριν από οποιονδήποτε χειρισμό του μαχαιριού/της λεπίδας και του δείγματος, πριν από οποιαδήποτε αλλαγή δείγματος καθώς και στα διαλείμματα, ο χειροτροχός πρέπει να ασφαλίζεται και η κόψη του μαχαιριού να καλύπτεται με το προστατευτικό δακτύλων! Μετακινήστε το σφιγκτήρα δείγματος στην ανώτατη θέση περιστρέφοντας το χειροτροχό. Για να ενεργοποιήσετε το μηχανισμό ασφάλισης του χειροτροχού, αφήστε τη λαβή του χειροτροχού να ασφαλίσει και ενεργοποιήστε το φρένο. Τοποθετήστε ένα δείγμα στο σφιγκτήρα δείγματος. Η τοποθέτηση του δείγματος σε διάφορους σφιγκτήρες δείγματος και υποδοχείς συγκράτησης δείγματος περιγράφεται αναλυτικά στο κεφάλαιο 6 "Προαιρετικά εξαρτήματα". 5.6 Σύσφιξη του μαχαιριού/της λεπίδας μιας χρήσης Προσοχή κατά το χειρισμό με τα μαχαίρια του μικροτόμου και τις λεπίδες μιας χρήσης. Η κόψη είναι εξαιρετικά αιχμηρή και μπορεί να προκαλέσει σοβαρούς τραυματισμούς! 9a 9 10 Αναδιπλώστε τον αναβολέα του προστατευτικού δακτύλων (9) προς τα κάτω. Για να τοποθετήσετε τη λεπίδα, αναδιπλώστε το δεξιό μοχλό σύσφιξης (10) προς τα εμπρός και κάτω. Εικ. 26 Leica RM

36 5. Χειρισμός 10 Εισάγετε τη λεπίδα προσεκτικά από επάνω ή σύρετε την μέσα από το πλάι. Παράλληλα προσέξτε ώστε η λεπίδα να στερεώνεται στη μέση και οπωσδήποτε παράλληλα προς την επάνω ακμή της πλάκας πίεσης. Για να στερεωθεί η λεπίδα, γυρίστε το μοχλό σύσφιξης (10) δεξιόστροφα προς τα πάνω. 9a 9 10 Για να αφαιρέσετε τη λεπίδα, γυρίστε το μοχλό σύσφιξης (10) αριστερόστροφα προς τα κάτω. Η βοήθεια εξαγωγής (9a) επιτρέπει ασφαλή αντικατάσταση της λεπίδας. Για την εξαγωγή της λεπίδας πρέπει να χρησιμοποιείται η βοήθεια εξαγωγής! 9 Μπορείτε επίσης να αφαιρέσετε τη λεπίδα χρησιμοποιώντας το πινέλο με μαγνήτη. Για να το κάνετε, γυρίστε το μοχλό σύσφιξης (10) αριστερόστροφα προς τα κάτω. Γυρίστε και το προστατευτικό δακτύλων (9) προς τα κάτω. Πλησιάστε το πινέλο με μαγνήτη κοντά στη λεπίδα και ανασηκώστε την. Μετά την εξαγωγή της λεπίδας από τον υποδοχέα λεπίδας, απορρίψτε την στο περιέκτη του διανεμητή (κάτω πλευρά, βλ. σχήμα). Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

37 5. Χειρισμός 5.7 Trimming του δείγματος 41 Επιλέξτε με το πλήκτρο TRIM/SECT τη λειτουργία trimming. Ρυθμίστε το πάχος trimming που επιθυμείτε. Απασφαλίστε το μηχανισμό ασφάλισης του χειροτροχού και λύστε το φρένο. Μετακινήστε το δείγμα προς το μαχαίρι/τη λεπίδα χρησιμοποιώντας τα πλήκτρα αδρής προώθησης, στη λειτουργία TRIM. Προχωρήστε σε trimming του δείγματος περιστρέφοντας το χειροτροχό ή Πατήστε το πλήκτρο ROCK (το LED (41) του πλήκτρου ανάβει) και επιλέξτε τη λειτουργία ROCK. Κάντε τομή στο δείγμα μετακινώντας το χειροτροχό μπρος-πίσω. Ολοκληρώστε τη διαδικασία trimming μέχρι το επιθυμητό επίπεδο δείγματος. 5.8 Τομές Κατά το γρήγορο, χειροκίνητο trimming, μην πλησιάζετε τα δάχτυλά σας μεταξύ δείγματος και μαχαιριού. Ο χειροτροχός συνεχίζει την κίνηση του όταν τον αφήσετε, και μπορεί να προκαλέσει τραυματισμό! Να περιστρέφετε πάντοτε ομοιόμορφα το χειροτροχό κατά τη φορά των δεικτών του ρολογιού, διαφορετικά το φρένο του δεν θα λειτουργεί κανονικά. Η ταχύτητα περιστροφής του χειροτροχού πρέπει να προσαρμόζεται στη σκληρότητα του δείγματος. Στην περίπτωση σκληρότερων δειγμάτων, περιστρέψτε με μικρότερη ταχύτητα. Για να κάνετε την τομή χρησιμοποιήστε άλλο σημείο της λάμας από αυτό που χρησιμοποιήσατε για το trimming. Για το σκοπό αυτόν, μετακινήστε τη λεπίδα ή το μαχαίρι στον υποδοχέα μαχαιριού. Σε περίπτωση χρήσης του υποδοχέα μαχαιριού E με πλευρική μετατόπιση, αρκεί να μετατοπίσετε πλευρικά τον υποδοχέα μαχαιριού. Επιλέξτε με το πλήκτρο TRIM/SECT τη λειτουργία τομής. Ρυθμίστε το πάχος τομής που επιθυμείτε ή ελέγξτε τη ρυθμισμένη τιμή. Επιλέξτε τη συμβατική λειτουργία τομής ή τη λειτουργία ROCK. Για να κόψετε, περιστρέψτε ομοιόμορφα το χειροτροχό κατά τη φορά των δεικτών του ρολογιού ή περιστρέψτε τον εναλλάξ μπρος-πίσω στη λειτουργία ROCK. Συλλέξτε τις τομές και προχωρήστε με την παρασκευή τους. Leica RM

38 5. Χειρισμός 5.9 Αλλαγή του δείγματος ή διακοπή της εργασίας Πριν από οποιονδήποτε χειρισμό του μαχαιριού και της κεφαλής του δείγματος, πριν από οποιαδήποτε αλλαγή δείγματος καθώς και στα διαλείμματα, ο χειροτροχός πρέπει να ασφαλίζεται και η λάμα του μαχαιριού να καλύπτεται με το προστατευτικό δακτύλων! Μετακινήστε το δείγμα στην επάνω οριακή θέση και ενεργοποιήστε το μηχανικό μηχανισμό ασφάλισης του χειροτροχού. Σκεπάστε την κόψη με το προστατευτικό δακτύλων. Βγάλτε το δείγμα από το σφιγκτήρα δείγματος και τοποθετήστε καινούργιο δείγμα, αν χρειάζεται. Προτού κόψετε το καινούργιο δείγμα, μετακινήστε την κεφαλή του δείγματος πίσω στην πίσω οριακή θέση Ολοκλήρωση της καθημερινής εργασίας Οδηγήστε το δείγμα στην επάνω οριακή θέση περιστρέφοντας το χειροτροχό και ενεργοποιήστε την ασφάλιση χειροτροχού. Προτού αφαιρέσετε τον υποδοχέα μαχαιριού, να αφαιρείτε πάντοτε πρώτα το μαχαίρι/τη λεπίδα. Να φυλάτε τα μαχαίρια που δεν χρησιμοποιείτε μέσα στη θήκη τους! Μην αφήνετε ποτέ ένα μαχαίρι με τη λάμα του στραμμένη προς τα πάνω και μην επιχειρήσετε ποτέ να πιάσετε ένα μαχαίρι όταν πέφτει! Αφαιρέστε τη λεπίδα από τον υποδοχέα μαχαιριού και βάλτε την στη θήκη που βρίσκεται στη βάση του διανεμητή (dispenser) ή αφαιρέστε το μαχαίρι από τον υποδοχέα μαχαιριού και βάλτε το στην προστατευτική του θήκη. Αφαιρέστε το δείγμα από το σφιγκτήρα δείγματος. Μεταφέρετε όλα τα γύρω απορρίμματα τομών στη λεκάνη υπολειμμάτων τομών και αδειάστε τη λεκάνη υπολειμμάτων τομών. Απενεργοποιήστε τη συσκευή από τον κεντρικό διακόπτη. Καθαρίστε τη συσκευή (ανατρέξτε επί τούτου στο κεφάλαιο 8.1). 36 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

39 6. Προαιρετικά εξαρτήματα 6.1 Εγκατάσταση του υποδοχέα συγκράτησης δείγματος Μαζί με τη βασική μονάδα παραδίδεται, ανάλογα με την παραγγελία, ο προσανατολιζόμενος ή ο σταθερός υποδοχέας συγκράτησης δείγματος, που πρέπει να εγκαθίσταται πρώτος στο μικροτόμο. Στους δύο υποδοχείς συγκράτησης δείγματος μπορούν να τοποθετηθούν όλοι οι σφιγκτήρες δείγματος που διατίθενται ως προαιρετικά εξαρτήματα. Πριν από τη συναρμολόγηση του υποδοχέα συγκράτησης δείγματος, ενεργοποιήστε το μηχανισμό ασφάλισης του χειροτροχού! Σταθερός υποδοχέας συγκράτησης δείγματος Βιδώστε το σταθερό υποδοχέα συγκράτησης δείγματος (4) πάνω στην κεφαλή του δείγματος (3): Αφαιρέστε τη βίδα (1) τοποθετήστε μετά τον υποδοχέα συγκράτησης δείγματος (4) από μπροστά, πάνω στην κεφαλή του δείγματος (3) και σφίξτε τις βίδες (2) με το κλειδί Allen μεγέθους 3. Στη συνέχεια, βάλτε τη βίδα (1) από το πλάι και σφίξτε την ελαφρώς με το κλειδί Allen μεγέθους 4. 1 Εικ. 28 Μην αφαιρείτε τον ελαστικό δακτύλιο πριν την τοποθέτηση του υποδοχέα πάνω στην κεφαλή του δείγματος! 5 5a 5b Προσανατολιζόμενη διάταξη συγκράτησης του υποδοχέα δείγματος 1 Εικ b 9b 10 Τέλος, τοποθετήστε την υποδοχή σχήματος χελιδονοουράς (2) και στερεώστε την βιδώνοντας τις 4 βίδες (1) με ένα κλειδί Allen μεγέθους 3. 9a 9a 4 Απασφαλίστε περιστρέφοντας τον έκκεντρο πείρο (6) αντίθετα από τη φορά των δεικτών του ρολογιού. Ξεβιδώστε εντελώς το τεμάχιο πίεσης (5) με ένα κατσαβίδι και τραβήξτε το προς τα έξω μαζί με το ελατήριο (5a) και το αξονάκι (5b). Ξεβιδώστε εντελώς τις βίδες ρύθμισης (3) και (4). Τοποθετήστε τον προσανατολιζόμενο υποδοχέα συγκράτησης δείγματος όπως δείχνει το σχήμα. Βάλτε τις βίδες (7+8) στο άνοιγμα (η πρόσβαση στις 2 βίδες (8) είναι εφικτή από το άνοιγμα (9a)) και σφίξτε τις ομοιόμορφα με το κλειδί Allen μεγέθους (3 ). Εισάγετε το ελατήριο (5a) και το αξονάκι (5b) με την πιο επίπεδη επιφάνεια στο τεμάχιο πίεσης (5). Σφίξτε μέχρι τέρμα το τεμάχιο πίεσης με το κατσαβίδι. Ξανασφίξτε μέχρι τέρμα τις βίδες ρύθμισης (3+4). Leica RM

40 6. Προαιρετικά εξαρτήματα Υποδοχέας συγκράτησης δείγματος με δυνατότητα προσανατολισμού ακριβείας Για να μπορέσετε να τοποθετήσετε τον υποδοχέα συγκράτησης δείγματος με δυνατότητα προσανατολισμού ακριβείας, ξεσφίξτε τις 4 βίδες (10) (με το κλειδί Allen μεγέθους 3) και αφαιρέστε με προσοχή τον υποδοχέα συγκράτησης δείγματος από την πλάκα βάσης (9) Με τις παρεχόμενες 4 βίδες (11) και το κλειδί Allen μεγέθους 3, βιδώστε σφιχτά την πλάκα βάσης στην κεφαλή του δείγματος (12). Βιδώστε τώρα τον υποδοχέα συγκράτησης δείγματος με δυνατότητα προσανατολισμού ακριβείας με τις 4 βίδες (10) και το κλειδί Allen μεγέθους 3 πάνω στην κεφαλή του δείγματος. Αν ο υποδοχέας συγκράτησης δείγματος με δυνατότητα προσανατολισμού ακριβείας δεν χρησιμοποιείται, φυλάξτε την πλάκα βάσης και τις 4 βίδες (11) μαζί με τον υποδοχέα συγκράτησης δείγματος με δυνατότητα προσανατολισμού ακριβείας! Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

41 6.1.4 Σύστημα ταχείας σύσφιξης 6. Προαιρετικά εξαρτήματα A Το σύστημα ταχείας σύσφιξης χρησιμοποιείται ως υποδοχέας συγκράτησης δείγματος, είτε μαζί με τον υποδοχέα συγκράτησης δείγματος με δυνατότητα προσανατολισμού ακριβείας με ενδεικτικά μηδενικού σημείου είτε μαζί με τον προσανατολιζόμενο υποδοχέα συγκράτησης δείγματος. Βιδώνετε και σφίγγετε κάθε φορά τις 4 βίδες (13) με το κλειδί Allen μεγέθους 2,5 στο άνοιγμα A. 13 A Εικ. 31 Leica RM

42 6. Προαιρετικά εξαρτήματα 6.2 Σφιγκτήρες δείγματος και παρεμβύσματα Όλοι οι σφιγκτήρες δείγματος που διατίθενται ως προαιρετικά εξαρτήματα μπορούν να τοποθετηθούν τόσο στον υποδοχέα συγκράτησης δείγματος με δυνατότητα προσανατολισμού όσο και στον υποδοχέα συγκράτησης δείγματος χωρίς δυνατότητα προσανατολισμού Στάνταρ σφιγκτήρας δείγματος Ο στάνταρ σφιγκτήρας δείγματος διατίθεται σε δύο μεγέθη: 40 x 40 mm και 50 x 55 mm. Εξυπηρετεί την απευθείας σύσφιξη ορθογωνίων μπλοκ δείγματος. Επιπλέον, χρησιμοποιείται ως υποδοχή για τους σφιγκτήρες μεμβράνης. Περιστρέψτε την κονδυλωτή βίδα (66) αντίθετα από τη φορά των δεικτών του ρολογιού και μετακινήστε την κάτω κινητή σιαγόνα (68) προς τα κάτω. Τοποθετήστε το δείγμα (67) στη θέση που επιθυμείτε. Περιστρέψτε την κονδυλωτή βίδα (66) κατά τη φορά των δεικτών του ρολογιού και μετακινήστε την κάτω σιαγόνα προς τα πάνω, έως ότου στερεωθεί καλά το δείγμα. Εικ. 32 Κατά τη σύσφιξη κασετών, φροντίστε ώστε να μην συσφιχτούν υπερβολικά, διότι μπορεί να παραμορφωθεί το σώμα της κασέτας με αποτέλεσμα τομές διαφορετικού πάχους ή πτώσης και πρόκλησης ζημιάς σε ολόκληρο το δείγμα. 40 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

43 6. Προαιρετικά εξαρτήματα Πρισματικό παρέμβυσμα Το πρισματικό παρέμβυσμα (70) τοποθετείται στην κάτω κινητή σιαγόνα του στάνταρ σφιγκτήρα δείγματος. Χρησιμοποιείται για τη σύσφιξη στρογγυλών δειγμάτων. Περιστρέψτε την κονδυλωτή βίδα (66) αντίθετα από τη φορά των δεικτών του ρολογιού και μετακινήστε την κάτω κινητή σιαγόνα (68) προς τα κάτω. Εισαγάγετε το αξονάκι (70.1) του πρισματικού παρεμβύσματος (70) στο άνοιγμα (69) της κάτω σιαγόνας (68). Τοποθετήστε το δείγμα στη θέση που επιθυμείτε. Περιστρέψτε την κονδυλωτή βίδα (66) κατά τη φορά των δεικτών του ρολογιού και μετακινήστε την κάτω σιαγόνα με το πρισματικό παρέμβυσμα προς τα πάνω, έως ότου στερεωθεί καλά το δείγμα. Εικ. 33 Leica RM

44 6. Προαιρετικά εξαρτήματα Σφιγκτήρας μεμβράνης, τύπος 1 Ο τύπος 1 του σφιγκτήρα μεμβράνης είναι κατάλληλος για πολύ μικρά, λεπτά μεμβρανοειδή τεμάχια καθώς και για επίπεδα δείγματα με γωνίες. Τοποθετείται στον τυπικό σφιγκτήρα δείγματος Σύσφιξη μεμβρανών Μετακινήστε την κινητή σιαγόνα (74) προς τα δεξιά, περιστρέφοντας την ακέφαλη βίδα με ένα κλειδί Allen μεγέθους 4 (71). Τοποθετήστε τη μεμβράνη (72) ανάμεσα στην κινητή σιαγόνα (74) και τη σταθερή σιαγόνα (73). Στερεώστε τη μεμβράνη φέρνοντας την κινητή σιαγόνα (74) πάνω στη σταθερή σιαγόνα (73) χρησιμοποιώντας το κλειδί Allen. Τοποθετήστε το σφιγκτήρα μεμβράνης (75) στο στάνταρ σφιγκτήρα δείγματος, όπως δείχνει η εικόνα. Περιστρέψτε την κονδυλωτή βίδα (66) κατά τη φορά των δεικτών του ρολογιού, έως ότου στερεωθεί ο σφιγκτήρας μεμβράνης Σύσφιξη επίπεδων δειγμάτων με γωνίες Στην περίπτωση δειγμάτων με γωνίες χρησιμοποιείται η κοντύτερη εσωκλειόμενη ακέφαλη βίδα (77) αντί της μακρύτερης ακέφαλης βίδας (76). Εικ. 34 Αφαιρέστε τη μακρύτερη ακέφαλη βίδα (76) με το κλειδί Allen μεγέθους 4 (71) περιστρέφοντάς την αριστερόστροφα. Βιδώστε την κοντύτερη ακέφαλη βίδα (77) στο άνοιγμα. Τοποθετήστε το δείγμα (67) ανάμεσα στην κινητή σιαγόνα (74) και τη σταθερή σιαγόνα (73) Στερεώστε το δείγμα φέρνοντας την κινητή σιαγόνα (74), με περιστροφή της ακέφαλης βίδας (77), πάνω στη σταθερή σιαγόνα (73). Τοποθετήστε το σφιγκτήρα μεμβράνης στον στάνταρ σφιγκτήρα δείγματος, όπως δείχνει η εικόνα. 77 Περιστρέψτε την κονδυλωτή βίδα (66) κατά τη φορά των δεικτών του ρολογιού, έως ότου στερεωθεί ο σφιγκτήρας μεμβράνης. 67 Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

45 6. Προαιρετικά εξαρτήματα Σφιγκτήρας κασετών γενικής χρήσης 60 Το προσωπικό του εργαστηρίου ΠΡΕΠΕΙ να ελέγξει την άψογη και σταθερή έδραση της κασέτας στο σφιγκτήρα κασετών γενικής χρήσης πριν από την κοπή. 65 Τραβήξτε το μοχλό (60) προς τα εμπρός. Τοποθετήστε την κασέτα (65) οριζοντίως ή κατακόρυφα. Αφήστε το μοχλό (60) για να στερεωθεί η κασέτα. Αρ. παραγγελίας Εικ. 36 Στο σφιγκτήρα κασετών γενικής χρήσης μπορούν να συσφιχτούν τόσο οριζόντια, όσο και κάθετα, κασέτες Leica / Surgipath με ελάχιστες διαστάσεις 39,8 x 28 mm και μέγιστες διαστάσεις 40,9 x 28,8 mm. Εάν χρησιμοποιούνται άλλες κασέτες - ιδιαίτερα εκείνες με λεπτό τοίχωμα - μπορεί να προκληθεί παραμόρφωση της κασέτας ή άλλα προβλήματα σύσφιξης. Εάν ο χρήστης διαπιστώσει πως η κασέτα δεν συσφίγγεται σταθερά, θα πρέπει να χρησιμοποιηθεί εναλλακτικός σφιγκτήρας. Εάν χρησιμοποιούνται κασέτες με προσκολλημένο καπάκι, θα πρέπει κατά την αφαίρεση του καπακιού να προσέξετε ώστε η ακμή ανοίγματος να μην εμποδίζει τη σταθερή σύσφιξη του δείγματος - ενδεχομένως θα χρειαστεί οριζόντια σύσφιξη του δείγματος. Πριν από την σύσφιξη της κασέτας στο σφιγκτήρα κασετών γενικής χρήσης θα πρέπει να αφαιρέσετε την περίσσεια παραφίνης στην εξωτερική πλευρά της κασέτας, ώστε να διασφαλιστεί η σταθερή σύσφιξη της κασέτας. Τα προσκολλημένα υπολείμματα παραφίνης στην εξωτερική πλευρά της κασέτας μπορούν να λερώσουν το σφιγκτήρα κασετών γενικής χρήσης. Το γεγονός αυτό επηρεάζει τη σταθερή σύσφιξη της κασέτας και μπορεί να οδηγήσει σε τομές διαφορετικού πάχους, σε τσακίσεις εντός της τομής και στη χειρότερη περίπτωση σε ζημιά του δείγματος. Ο χρήστης θα πρέπει να επιβεβαιώσει πριν από την κοπή τη σταθερή σύσφιξη του δείγματος και ενδεχομένως να καθαρίσει το σφιγκτήρα κασετών γενικής χρήσης από την προσκολλημένη παραφίνη, σύμφωνα με τις οδηγίες του κεφαλαίου 8.1 "Καθαρισμός και συντήρηση - Σφιγκτήρας κασετών γενικής χρήσης". Leica RM

46 6. Προαιρετικά εξαρτήματα Σφιγκτήρας κασετών Super Mega Εικ. 37 Συναρμολόγηση του σφιγκτήρα κασετών Super Mega Ο σφιγκτήρας κασετών Super Mega θα πρέπει να χρησιμοποιείται κατά προτίμηση με το σταθερό υποδοχέα συγκράτησης δείγματος. Για το σκοπό αυτόν, προβείτε στις εξής ενέργειες: Μην αφαιρείτε τον ελαστικό δακτύλιο (5) πριν την τοποθέτηση του υποδοχέα πάνω στην κεφαλή του δείγματος! Βιδώστε το σταθερό υποδοχέα συγκράτησης δείγματος (4) πάνω στην κεφαλή του δείγματος (3): Αφαιρέστε τη βίδα (1) τοποθετήστε μετά τον υποδοχέα συγκράτησης δείγματος (4) από μπροστά, πάνω στην κεφαλή του δείγματος (3) και σφίξτε τις βίδες (2) με το κλειδί Allen μεγέθους 3. Στη συνέχεια, βάλτε τη βίδα (1) από το πλάι και σφίξτε την ελαφρώς με το κλειδί Allen μεγέθους 4. Εισαγάγετε το σφιγκτήρα κασετών Super Mega από αριστερά μέσα στον οδηγό σχήματος χελιδονοουράς του σταθερού υποδοχέα συγκράτησης δείγματος και σφίξτε τη βίδα (1). Αν ο προσανατολιζόμενος υποδοχέας συγκράτησης δείγματος χρησιμοποιείται με τη σταθερή βάση υποδοχέα μαχαιριού, ο μηχανισμός προσανατολισμού πρέπει να βρίσκεται στη θέση "0" και να ξεβιδώνεται το κάλυμμα για τον οπισθοφωτισμό. (Στην αντίθετη περίπτωση μπορεί να προκληθεί σύγκρουση!) Μην χρησιμοποιείτε ΠΟΤΕ το σφιγκτήρα κασετών Super Mega με οπισθοφωτισμό! 44 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

47 6. Προαιρετικά εξαρτήματα Υποδοχέας συγκράτησης στρογγυλού δείγματος Ο συγκρατητής στρογγυλού δείγματος ενδείκνυται για τη σύσφιξη στρογγυλών δειγμάτων. Διατίθενται παρεμβύσματα για στρογγυλά δείγματα διαμέτρου 6, 15 και 25 mm Για να τοποθετήσετε το αντίστοιχο παρέμβυσμα (89.1-3), αφαιρέστε το δακτύλιο σύσφιξης (90) περιστρέφοντάς τον αντίθετα από τη φορά των δεικτών του ρολογιού Τοποθετήστε το κατάλληλο παρέμβυσμα στο δακτύλιο σύσφιξης (90) και βιδώστε το δακτύλιο σύσφιξης στο σπείρωμα (91) περιστρέφοντάς τον κατά τη φορά των δεικτών του ρολογιού. Εισαγάγετε το δείγμα (67) και σφίξτε το δακτύλιο σύσφιξης (90) περιστρέφοντάς τον κατά τη φορά των δεικτών του ρολογιού. Για να προσανατολίσετε το δείγμα, εισαγάγετε το αξονάκι (92) στο άνοιγμα (93) και περιστρέψτε αντίθετα από τη φορά των δεικτών του ρολογιού για να απασφαλίσει ο μηχανισμός. Το δείγμα μπορεί πλέον να περιστραφεί έως ότου η πλευρά που θέλετε να βλέπει προς τα πάνω. Εικ. 38 Για σταθεροποίηση στην επιλεγμένη θέση, σφίξτε το αξονάκι (92) περιστρέφοντάς το κατά τη φορά των δεικτών του ρολογιού. Leica RM

48 6. Προαιρετικά εξαρτήματα 6.3 Βάση υποδοχέα μαχαιριού και υποδοχέας μαχαιριού 94 Οι πλαστικές λαβές όλων των μοχλών σύσφιξης στη συσκευή και τους υποδοχείς μαχαιριών μπορούν να μετακινηθούν στην ευνοϊκότερη θέση για το χρήστη. Για το σκοπό αυτόν, τραβήξτε προς τα έξω τη λαβή (94), κρατήστε την στη θέση αυτή και περιστρέψτε μέχρι τη θέση που επιθυμείτε. Όταν την αφήσετε, θα ασφαλίσει αυτόματα. Εικ Βάση υποδοχέα μαχαιριού, σταθερή 51 Μετατόπιση της βάσης υποδοχέα μαχαιριού Η μονοκόμματη βάση υποδοχέα μαχαιριού (σταθερή) (51) μπορεί να μετακινηθεί μπρος-πίσω πάνω στην πλάκα βάσης του μικροτόμου. Η μετακίνηση στη διεύθυνση βορράς-νότος επιτρέπει την τοποθέτηση του υποδοχέα μαχαιριού στη βέλτιστη θέση κοπής. 50 Απασφαλίστε το μηχανισμό, περιστρέφοντας το μοχλό σύσφιξης (50) στη δεξιά πλευρά της πλάκας βάσης του μικροτόμου αντίθετα από τη φορά των δεικτών του ρολογιού. Σπρώξτε μπρος-πίσω τη βάση υποδοχέα μαχαιριού με τον υποδοχέα μαχαιριού. Ασφαλίστε περιστρέφοντας το μοχλό (50) κατά τη φορά των δεικτών του ρολογιού. Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

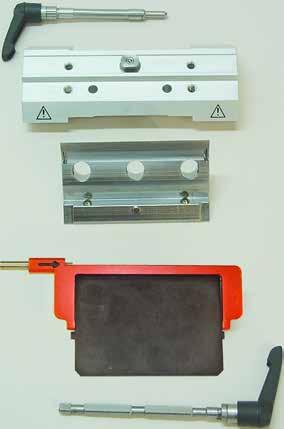

49 6. Προαιρετικά εξαρτήματα Υποδοχέας μαχαιριού E/E-TC Ο υποδοχέας μαχαιριού E-TC είναι κατάλληλος για λεπίδες μιας χρήσης TC-65 από σκληρομέταλλο. Υποδοχέας μαχαιριού E-TC 9 10 Εικ. 41 Προτού τοποθετήσετε τη λεπίδα, πρέπει να εγκαταστήσετε στη συσκευή τον υποδοχέα μαχαιριού μαζί με τη βάση υποδοχέα μαχαιριού! Τοποθέτηση της λεπίδας, υποδοχέας μαχαιριού E και E-TC Αναδιπλώστε τον αναβολέα του προστατευτικού δακτύλων (9) προς τα κάτω. Για να τοποθετήσετε τη λεπίδα, αναδιπλώστε το δεξιό μοχλό σύσφιξης (10) προς τα εμπρός και κάτω. Εισαγάγετε προσεκτικά τη λεπίδα από το πλάι. Παράλληλα προσέξτε ώστε η λεπίδα να στερεώνεται οπωσδήποτε παράλληλα προς την επάνω ακμή της πλάκας πίεσης. Για να στερεωθεί η λεπίδα, αναδιπλώστε το μοχλό σύσφιξης (10) προς τα πάνω. Ο υποδοχέας μαχαιριού Ε είναι κατάλληλος για όλους τους συνήθεις τύπους συμβατικών λεπίδων μιας χρήσης. Διατίθεται σε δύο εκδόσεις: για στενές και για φαρδιές λεπίδες. Ο υποδοχέας μαχαιριού διαθέτει πλευρική μετατόπιση, έτσι ώστε να είναι δυνατή η χρησιμοποίηση ολόκληρου του πλάτους της λεπίδας. Διαθέτει επίσης βοήθεια εξαγωγής της λεπίδας (9a). 11 9a Υποδοχέας μαχαιριού E 9 10 Οι μοχλοί σύσφιξης στον υποδοχέα μαχαιριού δεν είναι ανταλλάξιμοι. Οι δύο μοχλοί σύσφιξης (10, 11) πρέπει να παραμένουν πάντοτε στη θέση που επισημαίνεται, διαφορετικά μπορεί σε κάποιες μεμονωμένες περιπτώσεις να προκληθούν λειτουργικές βλάβες στον υποδοχέα μαχαιριού. Μοχλός σύσφιξης για τη λεπίδα (10) δεξιά, μοχλός σύσφιξης για την πλευρική μετατόπιση (11) αριστερά. Εικ. 42 Leica RM

50 6. Προαιρετικά εξαρτήματα 11 A 13 Υποδοχέας μαχαιριού E 10 Β 12 Εικ. 43 Πλευρική μετατόπιση (μόνο για υποδοχέα μαχαιριού E) Η λειτουργία της πλευρικής μετατόπισης επιτρέπει την αξιοποίηση ολόκληρου του μήκους της λεπίδας, χωρίς να χρειάζονται αλλαγές στις ρυθμίσεις στον υποδοχέα μαχαιριού. Ο υποδοχέας μαχαιριού E αποτελείται από το αψιδωτό τμήμα A (με το μοχλό (11), το επίθεμα σύσφιξης B (με το μοχλό (10) και τη βοήθεια εξαγωγής (13). Τόσο η ακραία αριστερή και δεξιά θέση όσο και η μεσαία θέση επισημαίνονται από ένα σημείο ασφάλισης. Για να απασφαλίσετε το μηχανισμό σύσφιξης, περιστρέψτε προς τα εμπρός το μοχλό (11) στα αριστερά του υποδοχέα μαχαιριού. Μετακινήστε πλευρικά τον υποδοχέα μαχαιριού. Ασφαλίστε το μηχανισμό περιστρέφοντας το μοχλό (11) προς τα πίσω. Υπόδειξη για τον υποδοχέα μαχαιριού E Ο υποδοχέας μαχαιριού E είναι ένα σημαντικό εξάρτημα ακριβείας. Η ποιότητα και η ακριβή του ρύθμιση επηρεάζει σημαντικά τη συνολική λειτουργία του μικροτόμου. Σε περίπτωση λειτουργικών βλαβών ή ζημιών στο επίθεμα σύσφιξης, πρέπει να αντικαθιστάτε πάντοτε το επίθεμα σύσφιξης μαζί με τον αντίστοιχο μοχλό σύσφιξης. Η Leica Biosystems παρέχει καινούργια επιθέματα σύσφιξης σε ειδική τιμή μετά τη λήξη της εγγύησης, σε περίπτωση που προκληθούν ζημίες στο επίθεμα σύσφιξης. Κατ' αυτόν τον τρόπο διασφαλίζεται η απρόσκοπτη λειτουργία της συσκευής για πολλά χρόνια. Ρύθμιση σύσφιξης του επιθέματος σύσφιξης πάνω στο αψιδωτό τμήμα Για τη διασφάλιση καλών αποτελεσμάτων τομής, το επίθεμα σύσφιξης B πρέπει να είναι καλά στερεωμένο πάνω στο αψιδωτό τμήμα A. Για τη σύσφιξη χρησιμοποιείται ένας έκκεντρος μοχλός (11). Η δύναμη σύσφιξης ρυθμίζεται με τη βίδα ρύθμισης (12) στην κάτω πλευρά του αψιδωτού τμήματος. Η δύναμη σύσφιξης ρυθμίζεται σωστά όταν καταγράφεται ολοένα υψηλότερη αντίσταση κατά την περιστροφή του μοχλού σύσφιξης μέχρι τέρμα. Ρυθμίστε τη σύσφιξη με το κλειδί Allen 2,5 mm στην ακέφαλη βίδα (12) κατά τέτοιον τρόπο, ώστε κατά την ενεργοποίηση του μοχλού, αυτός καταρχήν να γυρνά χωρίς να εμπλέκεται. Στη συνέχεια, περιστρέψτε ελαφρώς την ακέφαλη βίδα (12) (περίπου 1 / 4 της στροφής προς τα αριστερά ή τα δεξιά) και ελέγξτε αν ο μοχλός παύει να γυρνά χωρίς να εμπλέκεται, αλλά ούτε και "μαγκώνει". (Για το θέμα αυτό υπάρχει ένα σύντομο απόσπασμα βίντεο στο CD με τις γλώσσες.) 48 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

51 Υποδοχέας μαχαιριού E με λουτρό τομών για λεπίδες χαμηλού προφίλ 6. Προαιρετικά εξαρτήματα Ο υποδοχέας μαχαιριού E με λουτρό τομών διατίθεται μόνο για λεπίδες χαμηλού προφίλ Το προστατευτικό δακτύλων στον υποδοχέα μαχαιριού E αποτελείται από έναν πτυσσόμενο αναβολέα κόκκινου χρώματος (9). Για την κάλυψη της λάμας του, αναδιπλώστε προς τα πάνω τον αναβολέα του προστατευτικού δακτύλων (9) όπως δείχνει η εικ. Εικ. 44 Οι μοχλοί σύσφιξης στον υποδοχέα μαχαιριού δεν είναι ανταλλάξιμοι. Οι δύο μοχλοί σύσφιξης (10, 11) πρέπει να παραμένουν πάντοτε στη θέση που επισημαίνεται, διαφορετικά μπορεί σε κάποιες μεμονωμένες περιπτώσεις να προκληθούν λειτουργικές βλάβες στον υποδοχέα μαχαιριού. Μοχλός σύσφιξης για τη λεπίδα (10) δεξιά, μοχλός σύσφιξης για την πλευρική μετατόπιση (11) αριστερά. Χρήση Επίπλευση λεπτών τομών παραφίνης στην επιφάνεια του νερού (π. χ. για την ακόλουθη εκτέλεση ανοσοχρώσης). Για τη λήψη των απλωμένων τομών παραφίνης από την επιφάνεια του νερού χρησιμοποιήστε αντικειμενοφόρους πλάκες. Πληρώστε το λουτρό με νερό ως τη λεπίδα. Μετά το trimming απομακρύνετε τα υπολείμματα τομών από το λουτρό και παρασκευάστε τις προς επεξεργασία τομές. Για την λήψη των τομών που επιπλέουν στην επιφάνεια νερού χρησιμοποιήστε αντικειμενοφόρους πλάκες. Εικ. 45 Leica RM

52 6. Προαιρετικά εξαρτήματα Υποδοχείς μαχαιριού N/NZ Οι υποδοχείς μαχαιριού N και NZ είναι κατάλληλοι για τυπικά μαχαίρια από χάλυβα και σκληρομέταλλο, προφίλ c και d, με μήκος έως 16 cm. Η καθ' ύψος ρύθμιση επιτρέπει την απρόσκοπτη χρήση μαχαιριών που έχουν ακονιστεί πολλές φορές. Τοποθέτηση της ράβδου στήριξης μαχαιριού Ωθήστε το προστατευτικό δακτύλων (8) προς τα μέσα. Τοποθετήστε τη ράβδο στήριξης μαχαιριού (46) στη θέση που επισημαίνεται πάνω στις βίδες ρύθμισης ύψους (δεν φαίνονται). Τα επίπεδα άκρα των βιδών ρύθμισης ύψους πρέπει να μπουν στις εγκοπές των δύο άκρων της ράβδου στήριξης μαχαιριού. Προτού τοποθετήσετε το μαχαίρι, πρέπει να εγκαταστήσετε στη συσκευή τον υποδοχέα μαχαιριού μαζί με τη βάση υποδοχέα μαχαιριού! Υποδοχέας μαχαιριού Ν Για την εισαγωγή συμβατικών μαχαιριών με μήκος έως και 16 cm. Λεπτομέρεια: Μαχαίρι τοποθετημένο και προσανατολισμένο Υποδοχέας μαχαιριού NZ Για τη συγκράτηση συμβατικών μαχαιριών και μαχαιριών από σκληρομέταλλο με μήκος έως και 16 cm. Πλάκα πίεσης μαχαιριού (56) για εξαιρετική σταθερότητα και πλήρη αξιοποίηση της κόψης του μαχαιριού Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

53 6. Προαιρετικά εξαρτήματα Τοποθέτηση του μαχαιριού Περιστρέψτε προς τα εμπρός και προς αντίθετη φορά τα κονδυλωτά παξιμάδια (48), τα οποία βρίσκονται αριστερά και δεξιά στον υποδοχέα μαχαιριού, και μετακινήστε τέρμα κάτω τη ράβδο στήριξης μαχαιριού με τις βίδες ρύθμισης ύψους, έτσι ώστε η κόψη του μαχαιριού να μην υποστεί ζημιά κατά την τοποθέτηση του μαχαιριού. Χαλαρώστε αρκετά τις βίδες σύσφιξης (49) περιστρέφοντάς τις αριστερόστροφα. Πιάστε το μαχαίρι (47) από τη ράχη του, όπως δείχνει η εικόνα, και τοποθετήστε το προσεκτικά από το πλάι με την κόψη του να βλέπει προς τα πάνω. Ρύθμιση ύψους μαχαιριού Όταν ρυθμίζετε τη γωνία ελευθερίας, η κόψη του μαχαιριού πρέπει να βρίσκεται ακριβώς πάνω στον άξονα περιστροφής του υποδοχέα μαχαιριού. Ως σημείο αναφοράς για το σωστό ύψος του μαχαιριού εξυπηρετεί η ακμή επαφής των πίσω σιαγόνων σύσφιξης (39). Η κόψη του μαχαιριού πρέπει να είναι παράλληλη προς την ακμή. Περιστρέψτε ομοιόμορφα προς τα πίσω τα κονδυλωτά παξιμάδια (48), έως ότου η κόψη του μαχαιριού ευθυγραμμιστεί με την ακμή επαφής (39) (βλέπε μεγεθυμένη εικόνα) των πίσω σιαγόνων σύσφιξης. Για τη σύσφιξη του μαχαιριού (47), βιδώστε ομοιόμορφα τις δύο βίδες σύσφιξης (49) με δεξιόστροφη κατεύθυνση. Μετατόπιση του μαχαιριού Ωθήστε το προστατευτικό δακτύλων (8) προς τα μέσα. Απασφαλίστε περιστρέφοντας τις βίδες σύσφιξης (49) αριστερόστροφα. Μετατοπίστε το μαχαίρι (47) προς τα δεξιά ή προς τα αριστερά. Για να ασφαλίσει το μαχαίρι (47), περιστρέψτε καταρχήν αριστερόστροφα εκείνη από τις βίδες σύσφιξης (49) η οποία βρίσκεται στην πλευρά προς την οποία μετατοπίστηκε το μαχαίρι. Leica RM

54 6. Προαιρετικά εξαρτήματα 6.4 Λεπίδες/μαχαίρια Λεπίδες μίας χρήση Λεπίδες μίας χρήσης - χαμηλό προφίλ (819) 80 x 8 x 0,25 mm 01 συσκευασία των 50 τεμ συσκευασίες των 50 τεμ Εικ. 47 Λεπίδες μίας χρήσης - υψηλό προφίλ (818) 80 x 14 x 0,35 mm 01 συσκευασία των 50 τεμ συσκευασίες των 50 τεμ Εικ Μαχαίρια Μαχαίρι 16 cm - Προφίλ c - Χάλυβας Μαχαίρι, μήκος 16 cm, προφίλ c (ακονισμένο αμφοτερόπλευρα, για τομές παραφίνης και κατεψυγμένες τομές) Υπόδειξη: περιλαμβάνεται θήκη μαχαιριού Αρ. παραγγελίας Προφίλ Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

55 Μαχαίρι 16 cm, προφίλ d - Χάλυβας 6. Προαιρετικά εξαρτήματα Μαχαίρι, μήκος 16 cm, προφίλ d Υπόδειξη: περιλαμβάνεται θήκη μαχαιριού Αρ. παραγγελίας Εικ. 50 Μαχαίρι 16 cm, προφίλ d, σκληρομέταλλο Μαχαίρι, μήκος 16 cm, σκληρομέταλλο, προφίλ d Υπόδειξη: περιλαμβάνεται θήκη μαχαιριού Αρ. παραγγελίας Σειριακός αριθμός Μαχαίρι σκληρομετάλλου Εικ. 51 Μαχαίρι 16 cm προφίλ c, σκληρομέταλλο Μαχαίρι, 16 cm, σκληρομέταλλο, προφίλ c Υπόδειξη: περιλαμβάνεται θήκη μαχαιριού Αρ. παραγγελίας Θήκη μαχαιριού Θήκη μαχαιριού μεταβλητού μήκους (πλαστική), για 1 ή 2 μαχαίρια: μήκους cm (μαχαίρια σκληρομετάλλου ή μαχαίρια SM2500: μόνο για 1 μαχαίρι!) Αρ. παραγγελίας Εικ. 52 Leica RM

56 6. Προαιρετικά εξαρτήματα Λεκάνη υπολειμμάτων τομών Σπρώξτε τη λεκάνη υπολειμμάτων τομών (18) από μπροστά προς την πλάκα βάσης του μικροτόμου (53), έως ότου την έλξουν οι δύο μαγνήτες (39) (μπροστά στην πλάκα βάσης του μικροτόμου). Για να αφαιρέσετε τη λεκάνη υπολειμμάτων τομών, ανασηκώστε την ελαφρώς και τραβήξτε την προς τα πίσω. 18 Εικ Οπισθοφωτισμός Ο οπισθοφωτισμός τοποθετείται μπροστά στη μονοκόμματη βάση υποδοχέα μαχαιριού Ξεσφίξτε τις δύο βίδες (1) με ένα κατσαβίδι και αφαιρέστε την πλάκα κάλυψης (2). Τοποθετήστε τον οπισθοφωτισμό (3) στην εγκοπή. Βάλτε το βύσμα (4) του οπισθοφωτισμού στην υποδοχή (5) του μικροτόμου. Ο οπισθοφωτισμός θα ανάψει μόλις ενεργοποιήσετε το μικροτόμο από τον κεντρικό διακόπτη. Εικ. 54 Μην χρησιμοποιείτε ΠΟΤΕ τον οπισθοφωτισμό μαζί με το σφιγκτήρα κασετών Super Mega! 54 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

57 6.7 Δίσκος αποθήκευσης 6. Προαιρετικά εξαρτήματα Ο δίσκος αποθήκευσης τοποθετείται πάνω στο κάλυμμα του μικροτόμου κατά τέτοιον τρόπο, ώστε τα μικρά πέλματα της κάτω πλευράς του να εφαρμόζουν στις εγκοπές του καλύμματος. Εξυπηρετεί στην απόθεση των εργαλείων που χρησιμοποιούνται για την τομή καθώς επίσης και των κομμένων δειγμάτων. Εικ Ψυκτική πλάκα Εικ. 56 Η ψυκτική πλάκα αποτελείται από την ψυχρή πλάκα (98) και το μονωτικό κέλυφος (99). Εξυπηρετεί στην ψύξη των δειγμάτων παραφίνης (ή για να διατηρούνται κρύα). Είναι δυνατόν να ψυχθούν ταυτόχρονα έως και 35 στάνταρ κασέτες. Τα δείγματα χρειάζονται περίπου 20 λεπτά για να ψυχθούν από τη θερμοκρασία δωματίου (περίπου 20 C) στη "θερμοκρασία κοπής". Η ψυκτική απόδοση εξαρτάται από τη θερμοκρασία περιβάλλοντος και από την ποσότητα των δειγμάτων που πρόκειται να ψυχθούν. Το μονωτικό κέλυφος μπορεί να τοποθετηθεί όπως ο δίσκος αποθήκευσης πάνω στο κάλυμμα του μικροτόμου ή δίπλα στη συσκευή. Αν πρόκειται να χρησιμοποιήσετε την ψυκτική πλάκα πάνω στη συσκευή, πρέπει να αφαιρέσετε το δίσκο αποθήκευσης (εικ. 44). Αφαιρέστε την ψυχρή πλάκα από το μονωτικό κέλυφος και τοποθετήστε την, κατά προτίμηση όλη τη νύχτα (τουλάχιστον όμως για έξι ώρες) σε καταψύκτη, υπό θερμοκρασία 23 C περίπου. Επανατοποθετήστε την ψυχρή πλάκα στο μονωτικό κέλυφος και τοποθετήστε τα πάνω στον πάγκο του εργαστηρίου ή πάνω στη συσκευή. Leica RM

58 6. Προαιρετικά εξαρτήματα 6.9 Υποδοχέας μικροσκοπίου γενικής χρήσης a Αποσυσκευασία όλων των μερών του εξαρτήματος έλεγχος πληρότητας d e 4 Εικ Επίπεδη βάση με άνοιγμα (a) 2 - Ορθοστάτης με κυλινδρική βίδα (b) μεγέθους 8 και αστεροειδή ροδέλα (c) 3 - Οριζόντιος βραχίονας με σταυρωτή άρθρωση (d) και δακτύλιο στήριξης (e) 4 - Πλάκα έδρασης, μεγάλη (για τα RM2235, RM2245 και RM2255) 5 - Πλάκα έδρασης, μικρή (για το RM2265) 6 - κλειδί Allen, μέγ βίδες βυθιζόμενης κεφαλής, για την εγκατάσταση της πλάκας έδρασης 8 - κλειδί Allen, μέγ. 8 c b 5 Εικ. 58 Εγκατάσταση του υποδοχέα μικροσκοπίου γενικής χρήσης 1. Εγκατάσταση της πλάκας βάσης Επιλέξτε μεγάλη (5) ή μικρή (4) πλάκα έδρασης, ανάλογα με το μικροτόμο που θα χρησιμοποιήσετε. Βιδώστε την στην επίπεδη βάση με τις 4 παρεχόμενες βίδες βυθιζόμενης κεφαλής (7) και τη βοήθεια του κλειδιού Allen, μεγέθους 3 (6). Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

59 6. Προαιρετικά εξαρτήματα c b Εικ Εγκατάσταση του ορθοστάτη Περάστε την κυλινδρική βίδα (b) μέσα από το άνοιγμα της επίπεδης βάσης, ξεκινώντας από το κάτω της μέρος. Τώρα περάστε την αστεροειδή ροδέλα (c) πάνω από την κυλινδρική βίδα. Κατόπιν βιδώστε τον αργυρού χρώματος ορθοστάτη (2) επάνω στην πλάκα βάσης και σφίξτε τον με τη βοήθεια του κλειδιού Allen, μέγεθος 8. 2 Η αστεροειδής ροδέλα θα πρέπει να βρίσκεται μεταξύ επίπεδης βάσης και ορθοστάτη, για να αποφευχθεί ακούσια περιστροφή του ορθοστάτη. A Κίνδυνος άμεσης ανατροπής! Αμέσως μετά την εγκατάσταση του ορθοστάτη τοποθετήστε το μικροτόμο στην επίπεδη βάση κατά τρόπο που οι πρόσθιες βάσεις του μικροτόμου να ακουμπούν στις εσοχές (A). f Εικ. 61 h 2 d e g 3. Εγκατάσταση του οριζόντιου βραχίονα Περάστε καταρχήν το δακτύλιο στήριξης (e) πάνω από τον ορθοστάτη και τοποθετείστε τον κατά τρόπο που το παξιμάδι σύσφιξης (f) να είναι στραμμένο προς τα πίσω - σφίξτε το παξιμάδι σύσφιξης. Τώρα περάστε τη σταυρωτή άρθρωση (d) πάνω από τον ορθοστάτη. Η βίδα σύσφιξης (g) πρέπει να είναι στραμμένη προς τη δεξιά πλευρά της επίπεδης βάσης - ο οριζόντιος βραχίονας πρέπει να έχει επικεντρωθεί πάνω από το μικροσκόπιο. Σπρώξτε τον οριζόντιο βραχίονα (3) μέσα στη σταυρωτή άρθρωση (d) με την επίπεδη πλευρά του στραμμένη στη βίδα σύσφιξης (g) και σφίξτε τον με περιστροφή. Εικ. 62 Για περαιτέρω πληροφορίες σχετικά με τη σύνδεση και το χειρισμό του μικροσκοπίου, του μεγεθυντικού φακού ή της πηγής ψυχρού φωτισμού ανατρέξτε στα αντίστοιχα εγχειρίδια οδηγιών. Leica RM

60 6. Προαιρετικά εξαρτήματα 6.10 Μεγεθυντικός φακός 1 2 Ο φακός μεγεθύνει 2 φορές και μπορεί να χρησιμοποιηθεί με όλους τους περιστροφικούς μικροτόμους της σειράς 22 της Leica. 4 Εικ. 63 Λύστε τη βίδα (3) του οριζόντιου βραχίονα του φορέα μικροσκοπίου περιστρέφοντάς την αριστερόστροφα. Εισάγετε μέχρι τέλους τον ασημί ακροδέκτη (1). Σφίξτε τη βίδα (3). Στον προσαρμογέα (2) μπορείτε να συνδέσετε οδηγό φωτός οπτικών ινών. 3 Οι απεικονίσεις της συσκευής 53 και 54 αποτελούν απλώς παραδείγματα. Εικ. 64 Επικεντρώστε το μεγεθυντικό φακό στο δείγμα που θα επεξεργαστείτε. Ο μεγεθυντικός φακός μπορεί, αν χρειαστεί, να περιστραφεί πλήρως προς τα πλάγια. Αποφεύγετε πάντοτε την έκθεση του γυαλιού του μεγεθυντικού φακού σε ηλιακή ακτινοβολία! Η συγκέντρωση των ηλιακών ακτίνων ενδέχεται να προκαλέσει ανάφλεξη. Κίνδυνος πυρκαγιάς! Εικ. 65 Για να καλύψετε τη συσκευή, χρησιμοποιήστε το παρεχόμενο προστατευτικό κάλυμμα (4). 58 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

61 6. Προαιρετικά εξαρτήματα 6.11 Πηγή ψυχρού φωτός Οδηγός φωτός οπτικών ινών 6 Εικ Εικ. 66 Η πηγή ψυχρού φωτός θα πρέπει να λειτουργεί αποκλειστικά με την τάση τροφοδοσίας που αναγράφεται στην πινακίδα τύπου (κάτω πλευρά της συσκευής). Συνδέστε το καλώδιο τροφοδοσίας (1) στην υποδοχή της πίσω όψης της συσκευής. Εισάγετε το φις του καλωδίου στην πρίζα. Διαβάστε προσεκτικά το ξεχωριστά παρεχόμενο εγχειρίδιο οδηγιών χρήσης πριν τη χρησιμοποιήσετε! Τοποθετήστε τον οδηγό φωτός οπτικών ινών (2) επάνω στον προσαρμογέα του μεγεθυντικού φακού και σταθεροποιήστε τον, σφίγγοντας τη βίδα (5) μέσα στην οπή (6). Αφαιρέστε το προστατευτικό κάλυμμα (3) από το άκρο του οδηγού φωτός οπτικών ινών και φυλάξτε το σε ασφαλές μέρος. Εισάγετε αυτό το άκρο στο αντίστοιχο άνοιγμα (4), μέχρι να ακουστεί ένα ελαφρύ κλικ. Ενεργοποιήστε το (7) με τον γενικό διακόπτη του Οδηγού φωτός οπτικών ινών. Αφαιρέστε τα προστατευτικά καλύμματα (8) και στρέψτε τον οδηγό φωτός προς το δείγμα Εικ. 68 Leica RM Εικ. 69 Περιστροφικός μικροτόμος Leica με τοποθετημένα προαιρετικά εξαρτήματα: Μεγεθυντικός φακός και οδηγός φωτός οπτικών ινών 59

62 6. Προαιρετικά εξαρτήματα 6.13 Πληροφορίες παραγγελίας Υποδοχή συγκράτησης δείγματος, άκαμπτη, ασημί χρώμα Υποδοχή συγκράτησης δείγματος, προσανατολιζόμενη, ασημί χρώμα Υποδοχή συγκράτησης δείγματος, προσανατολιζόμενη, με 2 μηδενικές ενδείξεις, ασημί χρώμα Σύστημα ταχείας σύσφιξης, πλήρες Βάση υποδοχέα μαχαιριού, άκαμπτη, ασημί χρώμα Υποδοχέας μαχαιριού N RM22xx, ασημί χρώμα Υποδοχέας μαχαιριού NZ RM22xx, ασημί χρώμα Υποδοχέας μαχαιριού E, χαμηλό προφίλ, RM22xx, ασημί χρώμα, με βοήθεια εξαγωγής Υποδοχέας μαχαιριού E, υψηλό προφίλ, RM22xx, ασημί χρώμα, με βοήθεια εξαγωγής Υποδοχέας μαχαιριού E, χαμηλό προφίλ με λουτρό τομών RM22xx Υποδοχέας μαχαιριού E-TC RM22xx, ασημί χρώμα Λεπίδες μίας χρήσης χαμηλού προφίλ, τύπος 819 (80 x 8 x 0,25 mm), 1x Λεπίδες μίας χρήσης υψηλού προφίλ, τύπος 818 (80 x 14 x 0,35 mm), 1x Μαχαίρι 16 cm προφίλ C, χάλυβας Μαχαίρι 16 cm προφίλ D, χάλυβας Μαχαίρι 16 cm, ακμή TC, προφίλ D Μαχαίρι 16 cm, ακμή TC, προφίλ C Θήκη υποδοχέα μαχαιριού (πλαστική), μεταβλητού πλάτους cm Στάνταρ σφιγκτήρας με προσαρμογέα 50 x 60 ασημί χρώμα Στάνταρ σφιγκτήρας με προσαρμογέα 40 x 40 ασημί χρώμα Πρίσμα για στάνταρ σφιγκτήρα, ασημί χρώμα Σφιγκτήρας κασετών γενικής χρήσης με προσαρμογέα, ασημί χρώμα Σφιγκτήρας Mega RM22xx, πλήρης, ασημί χρώμα Σφιγκτήρας μεμβράνης, τύπος 1, μαύρο χρώμα Υποδοχέας συγκράτησης στρογγυλού δείγματος με προσαρμογέα και 3 δακτύλιους σύσφιξης, ασημί χρώμα Υποδοχέας συγκράτησης παρασκευάσματος EM, μαύρο χρώμα Υποδοχέας συγκράτησης παρασκευάσματος γενικής χρήσης EM Υποδοχέας συγκράτησης επίπεδου παρασκευάσματος EM Ειδικό κλειδί για υποδοχείς συγκράτησης EM Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

63 6. Προαιρετικά εξαρτήματα Υποδοχέας μικροσκοπίου γενικής χρήσης, πλήρης Μεγεθυντικός φακός, πλήρης Πηγές ψυχρού φωτισμού Leica CLS 100 X, V/50-60 Hz Leica CLS 100 X, 230 V/50-60 Hz Leica CLS 100 X, 240 V/50-60 Hz Οδηγός φωτός οπτικών ινών Οπισθοφωτισμός, πλήρης Εξωτερικό τροφοδοτικό, πλήρες Ψυχρή πλάκα/ψυκτική πλάκα, πλήρης Λεκάνη υπολειμμάτων τομών, μεγάλη Λεκάνη υπολειμμάτων τομών, μικρή Δίσκος αποθήκευσης Πινέλο "Leica" με μαγνήτη Leica RM

64 7. Επίλυση προβλημάτων 7.1 Λειτουργικές βλάβες Συγκεκριμένες λειτουργικές βλάβες εμφανίζονται στην οθόνη τριών ψηφίων της συσκευής και στον πίνακα ελέγχου ή επισημαίνονται από τα LED που ανάβουν στον εξωτερικό πίνακα ελέγχου Μηνύματα σφάλματος Ένδειξη E1 Αν εμφανιστεί η ένδειξη αυτή μετά την εμφάνιση της έκδοσης της συσκευής, σημειώθηκε απώλεια των ρυθμισμένων παραμέτρων της συσκευής. Πατήστε οποιοδήποτε πλήκτρο. Όλες οι παράμετροι της συσκευής επαναφέρονται τότε στις εργοστασιακές τους τιμές. Τώρα πρέπει να ελεγχθούν όλες οι ρυθμίσεις, για να διαπιστωθεί αν οι τιμές που καταχωρήθηκαν προηγουμένως εξακολουθούν να είναι σωστές. Οι τιμές πρέπει να καταχωρηθούν ξανά, αν είναι απαραίτητο. Μπορείτε να συνεχίσετε την εργασία σας κανονικά. Αν η ένδειξη E-1 εμφανίζεται επανειλημμένα μετά την ενεργοποίηση της συσκευής, έχει πιθανόν αδειάσει η μπαταρία λιθίου (η διάρκεια ζωής της είναι 7 χρόνια περίπου!). Προχωρήστε με τον τρόπο που περιγράφεται παραπάνω. Αφού ελέγξετε τις ρυθμίσεις, μπορείτε να συνεχίσετε κανονικά. Αναθέστε όσο το δυνατόν συντομότερα την αντικατάσταση της μπαταρίας στο Τμήμα Εξυπηρέτησης Πελατών της Leica Τα LED (40) και (41) στα πλήκτρα αδρής προώθησης ανάβουν ταυτόχρονα Στην περίπτωση αυτή υπάρχει σφάλμα αναγνώρισης της εμπρός (STOP) και της πίσω οριακής θέσης (HOME) της κεφαλής του δείγματος. Το πρόβλημα μπορεί να διορθωθεί από το Τεχνικό Τμήμα Εξυπηρέτησης Πελατών. 62 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

65 7. Επίλυση προβλημάτων Λειτουργικές βλάβες, πιθανές αιτίες και διόρθωση Παρακάτω παρατίθενται τα πιο συχνά γνωστά προβλήματα που ενδέχεται να εμφανιστούν κατά τη λειτουργία της συσκευής, καθώς επίσης η αιτία και η λύση τους. Αν η βλάβη δεν μπορεί να αποκατασταθεί με τους τρόπους που παρατίθενται στον πίνακα ή αν το πρόβλημα εμφανίζεται επανειλημμένα, ενημερώστε αμέσως το Τμήμα Υποστήριξης-Σέρβις της Leica. Πρόβλημα Πιθανή αιτία Επίλυση Δεν εμφανίζονται ενδείξεις στην οθόνη, καμία αντίδραση στο πάτημα των πλήκτρων μετά την ενεργοποίηση της συσκευής. 1. Το καλώδιο τροφοδοσίας δεν έχει συνδεθεί σωστά. 2. Οι ασφάλειες δικτύου είναι ελαττωματικές. 3. Το καλώδιο του πίνακα ελέγχου δεν είναι συνδεδεμένο σωστά. 4. Η ρύθμιση του επιλογέα τάσης είναι εσφαλμένη. Δεν εκτελείται περαιτέρω προώθηση. 1. Έχει επιτευχθεί το τέλος της υπολειπόμενης διαδρομής. 2. Το δείγμα ήταν ήδη στην περιοχή υπολειπόμενης διαδρομής κατά την ενεργοποίηση της συσκευής. Όντας στην περιοχή υπολειπόμενης διαδρομής, το δείγμα δεν μπορεί να μετακινηθεί προς τα πίσω με τα πλήκτρα αδρής προώθησης. 1. Η λειτουργία STEP (το LED του πλήκτρου SECT ανάβει) είναι ακόμα ενεργή. 1. Ελέγξτε τη σύνδεση του καλωδίου τροφοδοσίας 2. Αντικαταστήστε τις ασφάλειες δικτύου (βλέπε παράγραφο 8.3). 3. Ελέγξτε τη σύνδεση του καλωδίου στον πίνακα ελέγχου. 4. Ελέγξτε τη ρυθμισμένη τιμή τάσης και ρυθμίστε τη σωστή τιμή. (βλέπε παράγραφο 4.4) 1. Μεταβείτε με το πλήκτρο TRIM/SECT στη λειτουργία trimming. Στη συνέχεια, μετακινήστε το δείγμα προς τα πίσω πατώντας το πλήκτρο αδρής προώθησης. 2. Ακολουθήστε τις οδηγίες του σημείου Πατήστε το πλήκτρο TRIM/SECT για να μεταβείτε στη λειτουργία trimming. Μετακινήστε το δείγμα προς τα πίσω με το πλήκτρο αδρής προώθησης. Leica RM

66 7. Επίλυση προβλημάτων 7.2 Πιθανά προβλήματα Πρόβλημα Πιθανή αιτία Επίλυση 1. Χονδρή/λεπτή τομή Παράγονται εναλλάξ τομές μεγάλου και μικρού πάχους ή παρουσιάζονται τσακίσεις στις τομές, ή το δείγμα ξεκολλά από την έγκλειση. Σε ακραίες περιπτώσεις, δεν γίνονται καθόλου τομές. Η λεπίδα, οι υποδοχείς μαχαιριού ή το εξάρτημα προσανατολισμού δεν έχουν συσφιχτεί επαρκώς. Το δείγμα δεν έχει συσφιχτεί ικανοποιητικά. Συσφίξτε ξανά τη λεπίδα, τον υποδοχέα ή το εξάρτημα προσανατολισμού. Ελέγξτε εάν η κασέτα έχει συσφιχτεί σταθερά στο σφιγκτήρα κασετών γενικής χρήσης. Εάν ο σφιγκτήρας κασετών γενικής χρήσης έχει λερωθεί από παραφίνη, καθαρίστε τον (βλ. κεφάλαιο "Καθαρισμός και συντήρηση - Σφιγκτήρας κασετών γενικής χρήσης"). Εάν χρησιμοποιούνται κασέτες με προσκολλημένο καπάκι, ελέγξτε εάν η ακμή θραύσης επιτρέπει τη σταθερή σύσφιξη της κασέτας. Απομακρύνετε ενδεχομένως την προεξοχή ή συσφίξτε τη κασέτα οριζόντια αντί για κάθετα, μέσα στο σφιγκτήρα κασετών γενικής χρήσης. Εάν οι διαστάσεις της κασέτας βρίσκονται εντός του επιτρεπτού εύρους αλλά η κασέτα δεν συσφίγγεται σταθερά, μπορεί ο σφιγκτήρας κασετών γενικής χρήσης να έχει βαθμονομηθεί λανθασμένα ή να είναι ελαττωματικός. Αναθέστε σε αυτήν την περίπτωση τον έλεγχο και την εκ νέου ρύθμιση του σφιγκτήρα κασετών γενικής χρήσης στην τεχνική υπηρεσία. Εάν χρησιμοποιούνται κασέτες εκτός των Leica και Surgipath, και ιδιαίτερα κασέτες λεπτού τοιχώματος, μπορεί να προκληθεί παραμόρφωση της κασέτας ή άλλα προβλήματα σύσφιξης. Εάν ο χρήστης διαπιστώσει πως η κασέτα δεν συσφίγγεται σταθερά, θα πρέπει να χρησιμοποιηθεί εναλλακτικός σφιγκτήρας. 64 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

67 7. Επίλυση προβλημάτων Πρόβλημα Πιθανή αιτία Επίλυση 2. Βύθιση (τσαλάκωμα) των τομών Οι τομές έχουν τσαλακώσει σημαντικά, παρουσιάζουν λευκές πτυχές ή έχουν συμπιεστεί μεταξύ τους. 3. "Ραβδώσεις" στις τομές στον υποδοχέα μαχαιριού E 4. Θόρυβοι κατά την κοπή Το μαχαίρι "σφυρίζει" όταν κόβει σκληρά δείγματα. Οι τομές εμφανίζουν γρατσουνιές ή "κτυπήματα". Στομωμένη λεπίδα. Κατεστραμμένη πλάκα πίεσης ή με εσφαλμένη ρύθμιση. Γωνία ελευθερίας του μαχαιριού/της λεπίδας πολύ μικρή. Η λεπίδα είναι στομωμένη. Το δείγμα είναι υπερβολικά ζεστό. Υπερβολικά υψηλή ταχύτητα τομής. Στην πίσω πλάκα πίεσης του υποδοχέα μαχαιριού έχει συσσωρευτεί παραφίνη. Υπερβολικά υψηλή ταχύτητα τομής. Πολύ μεγάλη γωνία ελευθερίας. Ανεπαρκής σύσφιξη στο σφιγκτήρα δείγματος και/ή στον υποδοχέα μαχαιριού. Μετακινήστε πλευρικά τον υποδοχέα μαχαιριού ή τοποθετήστε καινούργια λεπίδα. Τοποθετήστε καινούργια πλάκα πίεσης ή χρησιμοποιήστε καινούργιο υποδοχέα μαχαιριού. Δοκιμάστε συστηματικά μεγαλύτερες τιμές ρύθμισης για τη γωνία ελευθερίας, έως ότου βρεθεί η καλύτερη δυνατή ρύθμιση. Χρησιμοποιήστε άλλη θέση της λεπίδας ή καινούργια λεπίδα. Μειώστε τη θερμοκρασία του δείγματος πριν από την κοπή. Μειώστε την ταχύτητα τομής. Να αφαιρείτε την παραφίνη από το σημείο αυτό σε τακτά χρονικά διαστήματα. Επιλέξτε χαμηλότερη ταχύτητα τομής. Μειώνετε συστηματικά την τιμή ρύθμισης για τη γωνία ελευθερίας, έως ότου βρεθεί η καλύτερη δυνατή ρύθμιση. Ελέγξτε όλες τις βιδωτές συνδέσεις και τις συνδέσεις σύσφιξης στον υποδοχέα συγκράτησης δείγματος και στον υποδοχέα μαχαιριού. Σφίξτε ξανά τους μοχλούς και τις βίδες, αν είναι απαραίτητο. 5. Η λεπίδα φθείρεται πολύ γρήγορα Πολύ μεγάλες δυνάμεις κοπής. Προσαρμόστε την ταχύτητα τομής και/ή το πάχος τομής κατά την κοπή. Επιλέξτε μικρότερο πάχος τομής. Leica RM

68 8. Καθαρισμός και συντήρηση 8.1 Καθαρισμός της συσκευής Προτού αφαιρέσετε τον υποδοχέα μαχαιριού, να αφαιρείτε πάντοτε πρώτα το μαχαίρι ή τη λεπίδα! Να φυλάτε τα μαχαίρια που δεν χρησιμοποιείτε μέσα στη θήκη τους! Μην αφήνετε ποτέ ένα μαχαίρι με τη λάμα του στραμμένη προς τα πάνω και μην επιχειρήσετε ποτέ να πιάσετε ένα μαχαίρι όταν πέφτει! Όταν χρησιμοποιείτε μέσα καθαρισμού, να λαμβάνετε υπόψη τους κανόνες ασφαλείας του κατασκευαστή τους και τους κανόνες εργαστηρίου που ισχύουν στη χώρα χρήσης. Για τον καθαρισμό των εξωτερικών επιφανειών μην χρησιμοποιείτε ξυλένιο, ούτε διαλυτικό που περιέχει ασετόν ή ξυλένιο. Οι βαμμένες επιφάνειες δεν είναι ανθεκτικές στην ξυλένιο ή το ασετόν! Απαγορεύεται η διείσδυση υγρών στο εσωτερικό της συσκευής κατά τον καθαρισμό της! Πριν τον καθαρισμό να εκτελείτε τα εξής βήματα: Μετακινήστε το σφιγκτήρα δείγματος στην επάνω οριακή θέση και ενεργοποιήστε το μηχανισμό ασφάλισης του χειροτροχού. Απενεργοποιήστε τη συσκευή και βγάλτε το καλώδιο από την πρίζα. Αφαιρέστε τη λεπίδα από τον υποδοχέα μαχαιριού και βάλτε τη στη θήκη που βρίσκεται στη βάση του διανεμητή (dispenser) ή αφαιρέστε το μαχαίρι από τον υποδοχέα μαχαιριού και βάλτε το στην προστατευτική του θήκη. Αφαιρέστε τον υποδοχέα μαχαιριού και τη βάση υποδοχέα μαχαιριού όταν πρόκειται να καθαρίσετε. Αφαιρέστε το δείγμα από το σφιγκτήρα δείγματος. Απομακρύνετε τα απορρίμματα τομών με στεγνό βουρτσάκι. Εξάγετε το σφιγκτήρα δείγματος και καθαρίστε τον χωριστά. Συσκευή και εξωτερικές επιφάνειες Οι βαμμένες εξωτερικές επιφάνειες των χειριστηρίων μπορούν να καθαριστούν, εάν είναι απαραίτητο, με μη δραστικό απορρυπαντικό οικιακής χρήσης που κυκλοφορεί στο εμπόριο ή με σαπουνάδα, και να σκουπιστούν με πανί. Για τον καθαρισμό των υπολειμμάτων παραφίνης, να χρησιμοποιείτε υποκατάστατα ξυλενίου, παραφινέλαιο ή ουσία αφαίρεσης της παραφίνης, όπως για παράδειγμα το "Para Gard" (Polysciences). Αφήστε τη συσκευή να στεγνώσει εντελώς, προτού την θέσετε ξανά σε λειτουργία. Καθαρισμός του μαχαιριού Να σκουπίζετε πάντοτε το μαχαίρι με φορά από τη ράχη του προς τη λάμα του. ΠΟΤΕ προς την αντίθετη κατεύθυνση - Κίνδυνος τραυματισμού! Για τον καθαρισμό να χρησιμοποιείτε διάλυμα με βάση το οινόπνευμα ή το ασετόν. 66 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

69 8. Καθαρισμός και συντήρηση Υποδοχέας μαχαιριού E Εικ. 70 Αποσυναρμολογήστε τον υποδοχέα μαχαιριού για να τον καθαρίσετε. Για το σκοπό αυτόν, προβείτε στις εξής ενέργειες: Αναδιπλώστε προς τα κάτω το προστατευτικό δακτύλων (9) με τη βοήθεια εξαγωγής (84). Περιστρέψτε το μοχλό σύσφιξης (11) της πλευρικής μετατόπισης προς τα εμπρός και αφαιρέστε τον από το πλάι. Σπρώξτε το κύριο σώμα του υποδοχέα μαχαιριού (86) με την πλάκα πίεσης (83), μέχρι να μπορέσετε να το αφαιρέσετε από το αψιδωτό τμήμα (87). Περιστρέψτε το μοχλό σύσφιξης (10) της λεπίδας προς τα κάτω και αφαιρέστε τον από το πλάι. Αφαιρέστε την πλάκα πίεσης (83). Καθαρίστε όλα τα εξαρτήματα του υποδοχέα μαχαιριού. 11 Όταν καθαρίζετε πολλούς υποδοχείς μαχαιριών ταυτόχρονα, προσέξτε να ΜΗΝ μπερδέψετε τα επιμέρους εξαρτήματα! Σε αντίθετη περίπτωση μπορεί να προκληθούν προβλήματα κατά την κοπή! 87 Για τον καθαρισμό και την αφαίρεση της παραφίνης, μην χρησιμοποιείτε ξυλένιο ή μέσο καθαρισμού που περιέχει οινόπνευμα (π.χ. καθαριστικό γυάλινων επιφανειών). Τοποθετήστε τα αποσυναρμολογημένα μέρη επάνω σε απορροφητικό χαρτί, μέσα σε ερμάριο στεγνώματος (μέγιστη θερμοκρασία 65 C) για να εκρεύσουν τα υπολείμματα παραφίνης. 86 Κατά την αφαίρεση των μερών από το ερμάριο στεγνώματος (65 C) υπάρχει κίνδυνος εγκαυμάτων. Συνιστάται η χρήση προστατευτικών γαντιών! Αφήστε τον υποδοχέα μαχαιριού να στεγνώσει και επανασυναρμολογήστε τον Αφού καθαρίσετε τα κινητά εξαρτήματα του υποδοχέα μαχαιριού, επαλείψτε τα με λεπτό στρώμα λαδιού ειδικό για κινητά μέρη (βλ. επίσης κεφάλαιο 8.2.3). Κατά την τοποθέτηση της πλάκας πίεσης (83), προσέξτε ώστε η επάνω ακμή της να είναι παράλληλη και στο ίδιο ύψος με την πίσω ακμή του κύριου σώματος του υποδοχέα μαχαιριού (86) (βλ. επίσης κεφάλαιο 6.3.2, εικ. 43). Εικ. 71 Leica RM

70 8. Καθαρισμός και συντήρηση Σφιγκτήρας κασετών γενικής χρήσης Εικ. 72 Για να καθαρίσετε καλά τα υπολείμματα παραφίνης, αφαιρέστε το σφιγκτήρα κασετών (13). Μην χρησιμοποιείτε ξυλένιο αλλά υποκατάστατα ξυλενίου ή ουσία αφαίρεσης της παραφίνης (π.χ. το "Para Gard") για τον καθαρισμό. Ο σφιγκτήρας κασετών (13) μπορεί να τοποθετηθεί και μέσα σε φούρνο, σε θερμοκρασία 65 C, έως ότου εκρεύσει το ρευστό κερί. Απομακρύνετε τα υπολείμματα παραφίνης με στεγνό πανί. Έπειτα από τέτοιον καθαρισμό στο φούρνο, λιπαίνετε πάντοτε τα ελατήρια (91) του μοχλού σύσφιξης (60 και μετακινείστε τα επανειλημμένα μπρος-πίσω Αντικατάσταση ασφαλειών 8.2 Συντήρηση Εικ. 73 Απενεργοποιήστε τη συσκευή και βγάλτε το καλώδιο από την πρίζα. Να χρησιμοποιείτε μόνο τις εφεδρικές ασφάλειες που παρέχονται μαζί με τη συσκευή. Οι δύο ασφάλειες πρέπει να έχουν την ίδια τιμή (προσέξτε τη σήμανσή τους!). Τοποθετήστε ένα μικρό κατσαβίδι στην εγκοπή (25) και βγάλτε τραβώντας με προσοχή το παρέμβυσμα. Αφαιρέστε το περίβλημα του επιλογέα τάσης (21) μαζί με τις ασφάλειες (23). Αφαιρέστε τις ασφάλειες. Αφήστε το λευκό μπλοκ του επιλογέα τάσης (24) μέσα στο περίβλημα. Αντικαταστήστε τις ελαττωματικές ασφάλειες και επανατοποθετήστε τον επιλογέα τάσης στη συσκευή. Ελέγξτε αν εμφανίζεται η σωστή τιμή τάσης στο παράθυρο (22). 68 Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016

71 8. Καθαρισμός και συντήρηση Υποδείξεις συντήρησης Το άνοιγμα της συσκευής για την πραγματοποίηση εργασιών συντήρησης ή επισκευαστικών εργασιών επιτρέπεται μόνο από εξουσιοδοτημένους τεχνικούς σέρβις. Σε γενικές γραμμές, η συσκευή δεν χρειάζεται συντήρηση. Για να εξασφαλιστεί η λειτουργία της συσκευής για μεγάλο χρονικό διάστημα, συνιστάται από τη Leica: 1. Να καθαρίζετε σχολαστικά τη συσκευή σε καθημερινή βάση. 2. Να συνάψετε μία σύμβαση συντήρησης μετά τη λήξη της περιόδου της εγγύησης. Περισσότερες πληροφορίες για το θέμα αυτό μπορείτε να πάρετε από το αρμόδιο Τμήμα Εξυπηρέτησης Πελατών. 3. Να αναθέτετε τον τακτικό έλεγχο της συσκευής σε εξουσιοδοτημένο τεχνικό του Τμήματος Εξυπηρέτησης Πελατών της Leica. Το χρονικό διάστημα εξαρτάται από το πόσο χρησιμοποιείται η συσκευή. Ανάλογα με την κατηγορία (μία από τις ακόλουθες τρεις) στην οποία μπορεί να καταταχθεί η συσκευή, συνιστάται η τήρηση των ακολούθων διαστημάτων συντήρησης: Κατηγορία I Κατηγορία II Αρ. τομών/μέρα: > τομές/μέρα < τομές/μέρα Φόρτος εργασίας (ώρες/ημέρα): > 5 ώρες/μέρα < 5 ώρες/μέρα Ταχύτητα τομής: Ιδιαίτερα υψηλή ταχύτητα τομής Αργή έως μεσαία ταχύτητα τομής Υλικό δείγματος: Επεξεργασία μαλακών και σκληρών δειγμάτων Ως επί το πλείστον μαλακό υλικό δείγματος Συντήρηση: Κάθε 12 μήνες Κάθε 24 μήνες Υπόδειξη για την επιθεώρηση ò Αν η συσκευή έχει εκτελέσει περίπου 2 εκατομμύρια διαδρομές, εμφανίζονται πάντοτε στην οθόνη τριών ψηφίων, επί 3 δευτερόλεπτα περίπου, οι χαρακτήρες SEr με το πάτημα του πλήκτρου TRIM/SECT. (εναλλαγή μεταξύ λειτουργίας trimming και λειτουργίας τομής) Με αυτόν τον τρόπο η συσκευή σας υπενθυμίζει ότι πρέπει να πραγματοποιηθεί επιθεώρηση από εξουσιοδοτημένο τεχνικό σέρβις της Leica, ανεξάρτητα από το πόσο χρησιμοποιήθηκε η συσκευή. Leica RM

72 8. Καθαρισμός και συντήρηση Λίπανση της συσκευής Να λιπαίνετε μια φορά το μήνα με το εσωκλειόμενο, ειδικό για κινητά μέρη λάδι, κωδ. 405, τα ακόλουθα εξαρτήματα (1-2 σταγόνες αρκούν): 96 Συσκευή και συγκρατητήρας δείγματος: Το τεμάχιο σύσφιξης (95) του συστήματος ταχείας σύσφιξης. 56 Το τεμάχιο σχήματος T (55) στην πλάκα βάσης του μικροτόμου. 55 Τους οδηγούς (96) της βάσης υποδοχέα μαχαιριού στην πλάκα βάσης του μικροτόμου. Πάνω στη βάση υποδοχέα μαχαιριού, το τεμάχιο σχήματος T (56) Υποδοχέας μαχαιριού E: Το μοχλό σύσφιξης (11) για την πλευρική μετατόπιση. Το τεμάχιο σχήματος T (88) και τον οδηγό (97) του υποδοχέα μαχαιριού για την πλευρική μετατόπιση. 97 Το μοχλό σύσφιξης (10) για τη λεπίδα. 8 Υποδοχέας μαχαιριού NZ Υποδοχείς μαχαιριού N και NZ: Τις επιφάνειες ολίσθησης του προστατευτικού δακτύλων (8) Τα κονδυλωτά παξιμάδια (73) για τη ρύθμιση του ύψους του μαχαιριού. Υποδοχέας μαχαιριού Ν 73 Εικ Εγχειρίδιο οδηγιών χρήσης Έκδ. 2.3 Αναθ. I - 09/2016
