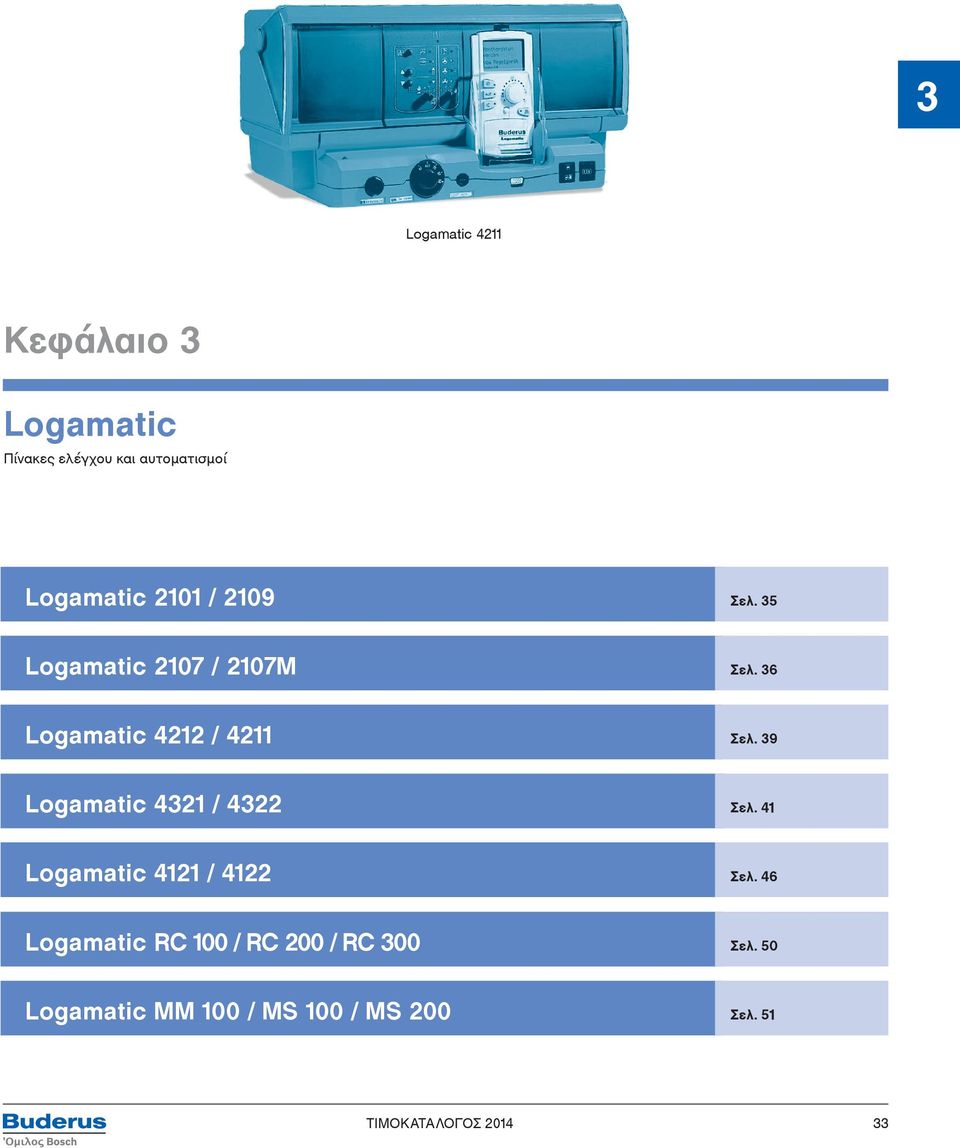

1 4211 Κεφάλαιο 3 Logamatic Logamatic 2101 / 2109 Σελ. 35 Logamatic 2107 / 2107M Σελ. 36 Logamatic 4212 / 4211 Σελ. 39 Logamatic 4321 / 4322 Σελ. 41 Logamatic 4121 / 4122 Σελ. 46 Logamatic RC 100 / RC 200 / RC 300 Σελ. 50 Logamatic MM 100 / MS 100 / MS 200 Σελ

2 34

3 2101/ 2109 Logamatic 2101 Πίνακας ελέγχου σταθερής θερμοκρασίας. Λειτουργία για μονοβάθμιο καυστήρα. Ελέγχει ένα κύκλωμα θέρμανσης. Θερμοστάτης λέβητα ρύθμιση από C. Υδροστάτης κυκλοφορητή. Θερμικό ασφαλείας 100 C. Θερμόμετρο για ένδειξη θερμοκρασίας νερού του λέβητα. Εξωτερική επένδυση από ανακυκλώσιμο πλαστικό. Πλήρης ηλεκτρολογική σύνδεση. Προστασία ΙΡ 40. Θωράκιση από ηλεκτρομαγνητικά πεδία. Προκαλωδιωμένο για τοποθέτηση ωρομετρητή Logamatic GR 240 Logamatic 2109 Πίνακας ελέγχου σταθερής θερμοκρασίας. Λειτουργία για μονοβάθμιο καυστήρα Ελέγχει ένα κύκλωμα θέρμανσης και ένα κύκλωμα παραγωγής ζεστού νερού χρήσης (boiler). Θερμοστάτης λέβητα ρύθμιση από C. Επιλογή προτεραιότητας ζεστού νερού χρήσης ή παράλληλης Ρύθμιση ζεστού νερού χρήσης από C. Υδροστάτης κυκλοφορητή. Θερμικό ασφαλείας 100 C. Πλήρης ηλεκτρολογική σύνδεση. Χειροκίνητη αλλαγή χειμερινής/θερινής λειτουργίας θέρμανσης. Προστασία ΙΡ 40. Θωράκιση από ηλεκτρομαγνητικά πεδία. Παραδίδεται μαζί με το αισθητήριο Boiler. Επιλογή καλοκαιρινής λειτουργίας παρασκευής νερού χρήσης. Προκαλωδιωμένο για τοποθέτηση ωρομετρητή Logamatic

4 2107 / 2107 M Logamatic Logamatic 2107 / 2107 M Πίνακας Regelgerät ελέγχου Anwendungsbereich Logamatic 2107/2107 M πλακέτα FM 244 πλακέτα FM 241 Modul FM244 Grundmodul Modul FM241 HK 1 HK 2 HK 1 HK 2 Grundfunktionen 1-stufiger Brenner Speicher-Wassererw. Zirkulationspumpe Heizkr. o. Mischer (HK 1) Funktion des Moduls FM241 Heizkr. m. Mischer (HK 2) Logamatic 2107 Ψηφιακός πίνακας ελέγχου αντιστάθμισης Μόνιμη αποθήκευση των ρυθμίσεων στον επεξεργαστή. Λειτουργία για μονοβάθμιο καυστήρα. Επεκτείνεται πολύ απλά με την προσθήκη ηλεκτρονικών πλακετών. Διαθέτει πλήρες εξοπλισμό τεχνικής ασφάλειας. Θερμοστάτης λέβητα ρύθμιση C. Θερμικό ασφαλείας 100 C. Λειτουργία προστασίας έναντι παγετού. Αυτόματη εναλλαγή θερινής/ χειμερινής Δυνατότητα σύνδεσης τηλεχειριστηρίου BFU για τον έλεγχο θερμοκρασίας πρώτου κυκλώματος θέρμανσης. Εξωτερικό αισθητήριο. Ελέγχει ένα κύκλωμα θέρμανσης χωρίς βάνα ανάμιξης και ένα κύκλωμα παραγωγής ζεστού νερού (Boiler). Εβδομαδιαίο χρονοπρόγραμμα θέρμανσης. Προστασία του λέβητα από συμπυκνώματα. Λειτουργία προτεραιότητας μπόιλερ. Πρόγραμμα οικονομικής νυχτερινής Ωρομέτρηση του καυστήρα. Πλήρης ηλεκτρολογική σύνδεση. Προστασία ΙΡ 40. Θωράκιση από ηλεκτρομαγνητικά πεδία. Εξωτερική επένδυση από ανακυκλώσιμο πλαστικό. Logamatic 2107 M Ο πίνακας Logamatic 2107 M διαθέτει όλα τα χαρακτηριστικά του βασικού πίνακα 2107 και περιέχει επιπλέον την πλακέτα FM 241. Ελέγχει ένα απλό και επιπλέον ένα δεύτερο κύκλωμα θέρμανσης με τρίοδη βάνα ανάμιξης (π.χ. για ενδοδαπέδια θέρμανση). Ασφάλεια του πίνακα Διαστάσεις του πίνακα Πλάτος / Ύψος / Μήκος Μέγιστο ρεύμα πίνακα ελέγχου Έξοδος καυστήρα Έξοδος κυκλοφορητή μπόιλερ Έξοδος κυκλοφορητή ανακυκλοφορίας Έξοδος κυκλοφορητή θέρμανσης - κυκλώματος 1 8 VA 10 A 370 / 170 / 240 mm 10 A Logamatic 2107 Logamatic 2107 M (περιέχει την πλακέτα FM241) Πρόσθετος εξοπλισμός ΒFU - Χειριστήριο (ενσύρματο) ΑS1 - Αισθητήριο Boiler

5 2107 / 2107 M Πλακέτα FM 241 (Ενσωματωμένη στον πίνακα Logamatic 2107 Μ) Τοποθετείται στον πίνακα Ελέγχει το δεύτερο κύκλωμα θέρμανσης με τρίοδη ηλεκτροκίνητη βάνα ανάμιξης π.χ. ενδοδαπέδια θέρμανση. Λειτουργία αντιστάθμισης βάση της εξωτερικής θερμοκρασίας για το 2ο κύκλωμα θέρμανσης. Μέγιστο ρεύμα ζεύξης Έξοδος κυκλοφορητή θέρμανσης - κυκλώματος Έξοδος τρίοδης βάνας Παροχή ρεύματος τρίοδης Χρόνος διαδρομής τρίοδης Εύκολη τοποθέτηση στον κεντρικό πίνακα. Παραδίδεται μαζί με το αισθητήριο προσαγωγής του δεύτερου κυκλώματος. Δυνατότητα σύνδεσης ενός ενσύρματου τηλεχειριστήριου BFU για τον έλεγχο της θερμοκρασίας του δεύτερου κυκλώματος θέρμανσης. FM Α 230 V 120 sec Πλακέτα FM Πλακέτα FM 242 Τοποθετείται στον πίνακα 2107 ή 2107Μ. Ελέγχει έναν διβάθμιο καυστήρα ή έναν αναλογικό καυστήρα. Εύκολη τοποθέτηση. Μετά την τοποθέτηση ενεργοποιείται η ωρομέτρηση της 2ης βαθμίδας. Παραδίδεται μαζί με το καλώδιο σύνδεσης του καυστήρα για την 2η βαθμίδα. FM242 Μέγιστο ρεύμα ζεύξης Μεγ. ρεύμα εξόδου καυστήρα (2.Βαθμιδα ή αναλογικός καυστήρας) Πλακέτα FM242-5 Α Πλακέτα ηλιακού FM 244 Εύκολη τοποθέτηση στον πίνακα της σειράς 2107/ 2107Μ. Ελέγχει ένα σύστημα με ηλιακούς συλλέκτες σε συνδυασμό με τον λέβητα. Βέλτιστος έλεγχος της ηλιακής εγκατάστασης για την παραγωγή ζεστού νερού. Παραδίδεται μαζί με το αισθητήριο του ηλιακού συλλέκτη και του μπόιλερ. HK 1 Μέγιστο ρεύμα εξόδου κυκλοφορητή ηλιακού Πλακέτα FM 244 FM244 5 Α

6 2107 / 2107 M Logamatic Χειριστήριο BFU Eνσύρματο χειριστήριο για ένα κύκλωμα θέρμανσης. Ενδείκνυται για πίνακες της σειράς Logamatic 2000 και Επιτήρηση και ρύθμιση της θερμοκρασία του χώρου. Περιστρεφόμενος διακόπτης για την επιλογή της θερμοκρασίας χώρου. Φωτεινές ενδείξεις με λυχνίες LED. Επιλογή μεταξύ αυτόματης, συνεχούς και μειωμένης λειτουργίας θερμανσης. Ένδειξη θερινής λειτουργίας μέσω λυχνίας LED. Με την τοποθέτηση πρόσθετου εξωτερικού διακόπτη μπορεί να δοθεί χειροκίνητη εντολή για άμεση παρασκευή νερού χρήσης. Διαστάσεις Πλάτος / Ύψος / Μήκος 85 / 120 / 30 mm BFU - Ενσύρματο τηλεχειριστήριο Χειριστήριο ΕΤ 2000 Χειριστήριο αυτόματου προγραμματισμού στεγνώματος τσιμεντοκονιάματος (θερμομπετόν) ενδοδαπέδιας σε συνδυασμό με πίνακα Logamatic 2107Μ. ΕΤ Χειριστήριο στεγνώματος θερμομπετόν

7 4212 Logamatic 4212 Ο πίνακας ελέγχου, ενδείκνυται για εγκαταστάσεις με σταθερή θερμοκρασία νερού λέβητα ή για εγκαταστάσεις με εξωτερικούς αυτοματισμούς. Λειτουργία για μονοβάθμιο ή διβάθμιο καυστήρα. Διαθέτει πλήρη εξοπλισμό τεχνικής ασφάλειας. Θερμοστάτης λέβητα ρύθμιση 90 C ή 105 C. Θερμικό ασφαλείας STB ρυθμιζόμενο στους 100 C, 110 C ή 120 C. Διακόπτης ελέγχου του θερμικού ασφαλείας. Ενσωματωμένο θερμόμετρο νερού του λέβητα. Λυχνία ένδειξης βλάβης καυστήρα. Παραδίδεται με το καλώδιο σύνδεσης καυστήρα για την δεύτερη βαθμίδα. Με την πλακέτα ΖΜ 427 (πρόσθετος εξοπλισμός) εξασφαλίζονται οι όροι λειτουργίας στους λέβητες χαμηλών θερμοκρασιών με όρους θερμοκρασίας επιστροφής καθώς και στους λέβητες Ecostream. Logamatic 4212 Διαστάσεις του πίνακα Πλάτος / Ύψος / Μήκος Μέγιστο ρεύμα εξόδου καυστήρα 1η βαθμίδα Θερμοκρασία περιβάλλοντος σε κατάσταση λειτουργίας 460 / 240 / 230 mm 10 A C Logamatic Πλακέτα ΖΜ 427 Η πλακέτα ενδείκνυται για τον πίνακα Logamatic 4212 για τη διασφάλιση των προδιαγραφών λειτουργίας στους λέβητες με ελάχιστη θερμοκρασία επιστροφής καθώς και στους λέβητες Εcostream. Ελέγχει μια τρίοδη βάνα στο πρωτεύον κύκλωμα του λέβητα και έναν κυκλοφορητή. Διαθέτει είσοδο για εξωτερικό έλεγχο του καυστήρα από εξωτερικό αυτοματισμό. Χειροκίνητος διακόπτης λειτουργίας καυστήρα και κυκλοφορητή. Λυχνία ένδειξης βλάβης και λειτουργίας καυστήρα, κυκλοφορητή, τρίοδη βάνα. Παραδίδεται με το αισθητήριο προσαγωγής FV/FZ. ΖΜ 427 Μέγιστο ρεύμα Έξοδος καυστήρα 1η βαθμίδα Μέγιστο ρεύμα έξοδου κυκλοφορητή λέβητα Παροχή τάσης τρίοδης ρυθμιστικής βάνας Χρόνος διαδρομής σερβομοτέρ Ελεγκτής Έξοδος κυκλοφορητή θέρμανσης - κυκλώματος 1 2 VA - 10 Α 230 A 120 (ρύθμιση ) [sec] Ελεγκτής 3 θέσεων (PI control) C Πλακέτα ΖΜ για τον πίνακα Logamatic

8 4211 Logamatic Logamatic 4211 κεντρική πλακέτα ΖM 422 Ψηφιακός πίνακας αντιστάθμισης. Ελέγχει ένα κύκλωμα θέρμανσης χωρίς βάνα ανάμιξης, την παρασκευή και ανακυκλοφορία ζεστού νερού (μπόιλερ). Μόνιμη αποθήκευση των ρυθμίσεων στον επεξεργαστή. Λειτουργία για μονοβάθμιο, διβάθμιο καυστήρα ή αναλογικό καυστήρα. Διαθέτει πλήρη εξοπλισμό ασφάλειας λειτουργίας λέβητα. Θερμοστάτης λέβητα ρύθμιση από C. Λειτουργία προστασίας έναντι παγετού. Ψηφιακός προγραμματιστής ΜΕC 2 με ελληνικό μενού. Θερμικό ασφαλείας STB ρυθμιζόμενο στους 100 C, 110 C ή 120 C. Αυτόματη εναλλαγή θερινής/ χειμερινής Εξωτερικό αισθητήριο. Εβδομαδιαίο χρονοπρόγραμμα θέρμανσης. Προστασία του λέβητα από συμπυκνώματα. Λειτουργία προτεραιότητας μπόιλερ. Πρόγραμμα οικονομικής νυχτερινής Προστασία από τη νόσο των λεγεωνάριων. Δυνατότητα αυτόματης ή χειροκίνητης Ωρομέτρηση του καυστήρα. Ψηφιακός προγραμματιστής MEC2 με ελληνικό menu. Λυχνίες ένδειξης λειτουργίας και βλάβης. Πλήρης ηλεκτρολογική σύνδεση Προστασία ΙΡ 40 Θωράκιση από ηλεκτρομαγνητικά πεδία. Επεκτείνεται πολύ απλά με την προσθήκη δύο επιπλέον ηλεκτρονικών πλακετών. Δυνατότητα ελέγχου έως και τεσσάρων κυκλωμάτων θέρμανσης με τρίοδη βάνα ανάμιξης με την προσθήκη πλακετών. (FM 442). Logamatic 4211 Ασφάλεια του πίνακα Διαστάσεις του πίνακα Πλάτος / Ύψος / Μήκος Μέγιστο ρεύμα πίνακα ελέγχου Έξοδος καυστήρα Έξοδος κυκλοφορητή θέρμανσης- κυκλώματος 1 Παροχή ρυθμιστικής (τρίοδης) βάνας. Χρόνος διαδρομής σερβομοτέρ Ελεγκτής 5 VA 10 A 460/240/230 mm - 8 A 230 V 120 (ρύθμιση ) sec Ελεγκτής 3 θέσεων (PI control) Logamatic Πρόσθετος εξοπλισμός FM Πλακέτα ελέγχου 2 πρόσθετων κυκλωμάτων θέρμανσης ΒFU - Ενσύρματο τηλεχειριστήριο AS1 - Αισθητήριο Boiler FM443 - Πλακέτα ελέγχου ηλιακού

9 4321 / 4322 Logamatic 4321 / 4322 Πίνακας Logamatic 4322 με ένδειξη θερμοκρασίας λέβητα Πίνακας Logamatic 4321 με χειριστήριο MEC2 Ψηφιακός πίνακας αντιστάθμισης για μεσαίες και μεγάλες εγκαταστάσεις Ελέγχει μια τρίοδη βάνα στο πρωτεύον κύκλωμα του λέβητα Δυνατότητα ελέγχου αλληλουχίας λεβήτων με την προσθήκη πλακέτας FM458 Ψηφιακός προγραμματιστής MEC2 με ελληνικό menu (4321) Ελέγχει μονοβάθμιο, διβάθμιο καυστήρα ή αναλογικό καυστήρα Μόνιμη αποθήκευση των ρυθμίσεων. Θερμοστάτης λέβητα ρύθμιση έως 90 C ή 105 C Θερμικό ασφαλείας STB ρύθμιση στους 100 C, 110 C ή 120 C. Διαθέτει πλήρη εξοπλισμό ασφάλειας λειτουργίας λέβητα. Αυτόματη εναλλαγή θερινής/ χειμερινής λειτουργίας Εξωτερικό αισθητήριο Εβδομαδιαίο χρονοπρόγραμμα θέρμανσης. Προστασία του λέβητα από συμπυκνώματα στο θάλαμο καύσης Λειτουργία προτεραιότητας μποϊλερ (με την πλακέτα FM441) Πρόγραμμα οικονομικής νυχτερινής λειτουργίας (με την πλακέτα FM442) Ωρομέτρηση του καυστήρα. Παραδίδεται με το καλώδιο σύνδεσης καυστήρα για την δεύτερη βαθμίδα Δυνατότητα αυτόματης ή χειροκίνητης Λυχνίες ένδειξης λειτουργίας και βλάβης. Πλήρες ηλεκτρολογική σύνδεση. Προστασία ΙΡ 40. Θωράκιση από ηλεκτρομαγνητικά πεδία. Επεκτείνεται πολύ απλά με την προσθήκη τεσσάρων επιπλέον ηλεκτρονικών πλακετών. Σε αλληλουχία λεβήτων ο πίνακας Logamatic 4321 λειτουργεί ως πρωτεύων και ο Logamatic 4322 ως βοηθητικός. Δυνατότητα ελέγχου έως και οκτώ κυκλωμάτων θέρμανσης με τρίοδη βάνα ανάμιξης με την προθήκη πλακετών FM442. Logamatic 4321/4322 Ασφάλεια του πίνακα Διαστάσεις του πίνακα Πλάτος / Ύψος / Μήκος Μέγιστο ρεύμα πίνακα ελέγχου Έξοδος καυστήρα Έξοδος κυκλοφορητή θέρμανσης- κυκλώματος 1 Παροχή ρυθμιστικής (τρίοδης) βάνας. Χρόνος διαδρομής σερβομοτέρ Ελεγκτής 5 VA 2 Χ 10 A 660 / 240 / 230 mm - 8 A 230 V 120 (ρύθμιση ) sec Ελεγκτής 3 θέσεων (PI control) Logamatic Πίνακας με ψηφιακό προγραμματιστή MEC Logamatic Πίνακας χωρίς ψηφ. προγραμματιστή MEC

10 4000 Logamatic Πλακέτα FM 441 Ενδείκνυται για τους πίνακες Logamatic 4321/22 και Η πλακέτα μπορεί να συνδεθεί μια μόνο φορά στον πίνακα. Ελέγχει ένα κύκλωμα θέρμανσης με ή χωρίς τρίοδη βάνα ανάμιξης. Επιπλέον ελέγχει ένα κύκλωμα παραγωγής και ανακυκλοφορίας ζεστού νερού χρήσης (Boiler). Στο κύκλωμα θέρμανσης δυνατότητα επιλογής σταθερής θερμοκρασίας νερού λέβητα ή αντιστάθμισης. Δυνατότητα σύνδεσης ενσύρματου τηλεχειριστηρίου BFU. Χειροκίνητος διακόπτης έκτακτης Λυχνία ένδειξης βλάβης και λειτουργίας του κυκλοφορητή και της τρίοδης βάνας. Παραδίδεται με το αισθητήριο του κυκλώματος ζεστού νερού (μπόϊλερ). FM441 Ασφάλεια του πίνακα Μέγιστο ρεύμα Έξοδος κυκλοφορητή θέρμανσης / μπόιλερ/ ανακυκλοφορία Παροχή ρυθμιστικής (τρίοδης) βάνας. Χρόνος διαδρομής σερβομοτέρ Ελεγκτής 2 VA 10 A 230 V 120 (ρύθμιση ) sec Ελεγκτής 3 θέσεων (PI control) Πλακέτα FM Πρόσθετος εξοπλισμός ΒFU - Ενσύρματο τηλεχειριστήριο FV/FZ - Αισθητήριο προσαγωγής κυκλώματος θέρμανσης

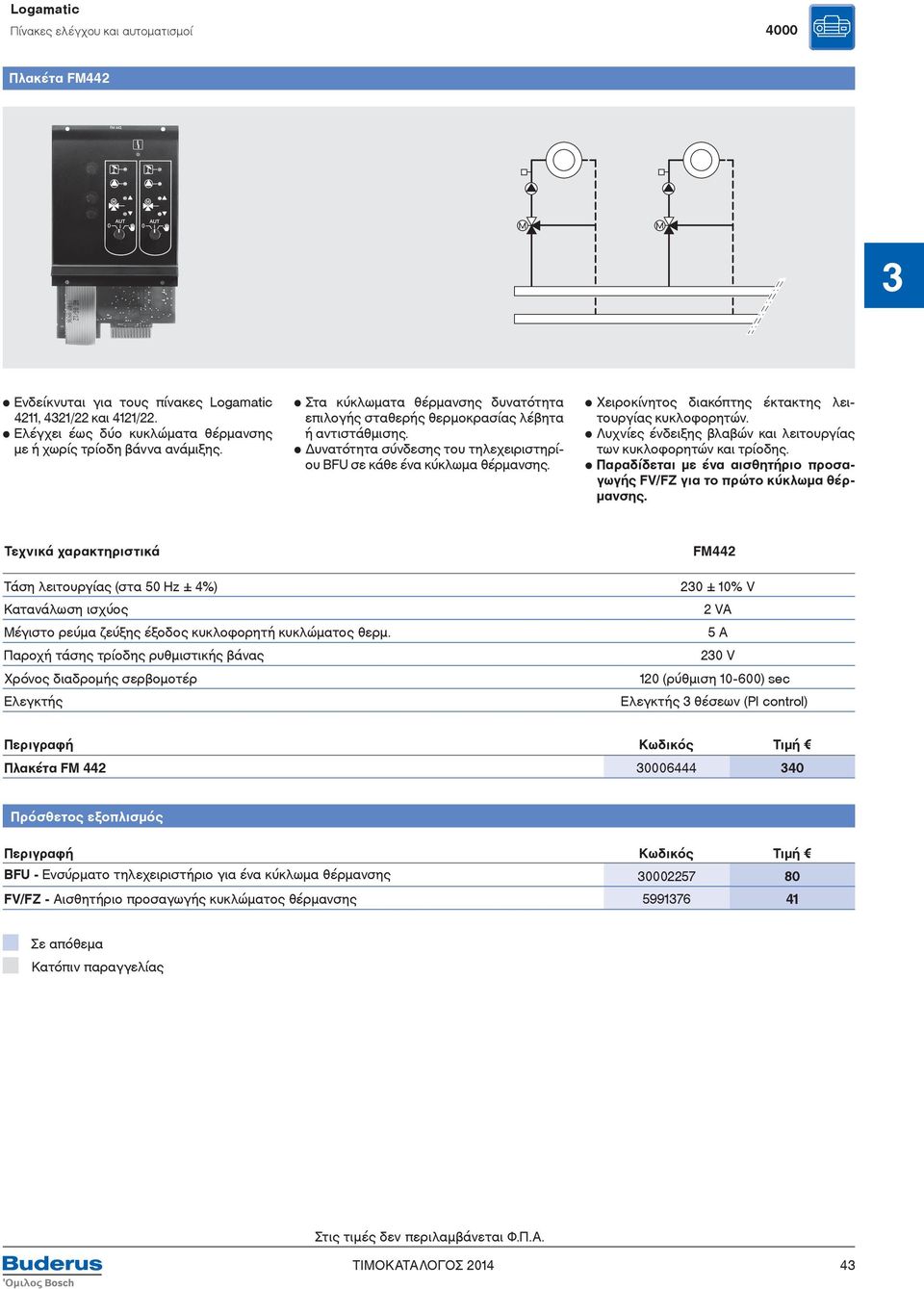

11 4000 Πλακέτα FM442 Ενδείκνυται για τους πίνακες Logamatic 4211, 4321/22 και 4121/22. Ελέγχει έως δύο κυκλώματα θέρμανσης με ή χωρίς τρίοδη βάννα ανάμιξης. Στα κύκλωματα θέρμανσης δυνατότητα επιλογής σταθερής θερμοκρασίας λέβητα ή αντιστάθμισης. Δυνατότητα σύνδεσης του τηλεχειριστηρίου BFU σε κάθε ένα κύκλωμα θέρμανσης. Χειροκίνητος διακόπτης έκτακτης λειτουργίας κυκλοφορητών. Λυχνίες ένδειξης βλαβών και λειτουργίας των κυκλοφορητών και τρίοδης. Παραδίδεται με ένα αισθητήριο προσαγωγής FV/FZ για το πρώτο κύκλωμα θέρμανσης. FM442 Μέγιστο ρεύμα ζεύξης έξοδος κυκλοφορητή κυκλώματος θερμ. Παροχή τάσης τρίοδης ρυθμιστικής βάνας Χρόνος διαδρομής σερβομοτέρ Ελεγκτής 2 VA 230 V 120 (ρύθμιση ) sec Ελεγκτής 3 θέσεων (PI control) Πλακέτα FM Πρόσθετος εξοπλισμός ΒFU - Ενσύρματο τηλεχειριστήριο για ένα κύκλωμα θέρμανσης FV/FZ - Αισθητήριο προσαγωγής κυκλώματος θέρμανσης

12 4000 Logamatic Πλακέτα FM443 - Ηλιακού συστήματος Ελέγχει ένα ηλιακό σύστημα με 1 ή 2 δοχεία π.χ. ένα θερμαντήρα νερού χρήσης (Boiler) και ένα δοχείο αδράνειας. Ενδείκνυται για τους πίνακες Logamatic 4211, 4321/22 και 4121/22.. Δυνατότητα ελέγχου ηλιακού συστήματος υποστήριξης της θέρμανσης με δοχείο αδράνειας. Η πλακέτα καταγράφει το θερμικό κέρδος της ηλιακής ενέργειας μειώνοντας τις συχνές εναύσεις του καυστήρα για την παραγωγή ζεστού νερού. Έλεγχος με μεταβλητή παροχή του ηλιακού κυκλοφορητή (High-flow / Low - flow System). Δυνατότητα θερμιδομέτρησης σε περίπτωση εγκατάστασης θερμιδομετρητή. Λυχνίες ένδειξης βλαβών και Χειροκίνητος διακόπτης λειτουργίας Η πλακέτα τοποθετείται μια φορά στον πίνακα. Παραδίδεται με το αισθητήριο ηλιακού συλλέκτη και το αισθητήριο ηλιακού θερμαντήρα. Ενδείκνυται σε εγκαταστάσεις με Logalux SM ή Logalux PL. FM443 Μέγιστο ρεύμα εξόδου κυκλοφορητή ηλιακού 1 Μέγιστο ρεύμα εξόδου κυκλοφορητή ηλιακού 2 2 VA 2 A Πλακέτα FM Πρόσθετος εξοπλισμός ΑS1 - Αισθητήριο Boiler FV/FZ - Αισθητήριο προσαγωγής κυκλώματος θέρμανσης

13 4000 Πλακέτα FM458 Πλακέτα στρατηγικής για τον έλεγχο έως και 4 λεβήτων σε λειτουργία αλληλουχίας. Τοποθετείται στους πίνακες Logamatic 4321 και Επικοινωνία μέσω δίαυλου BUS. Ενδείκνυται για τον έλεγχο έως και 4 λεβήτων με Logamatic 4321 / 4323 ή με Logamatic EMS. Δυνατότητα ελέγχου και συνδυασμού διβάθμιων ή αναλογικών καυστήρων. Ρύθμιση εναλλαγής λεβήτων σύμφωνα με τις ώρες λειτουργίας ή βάση εξωτερικής θερμοκρασίας. Δυνατότητα ελέγχου παρασκευής ζεστού νερού χρήσης μέσω EMS του πρωτεύων λέβητα. Ρύθμιση σειράς ακολουθίας λεβήτων. Λυχνίες ένδειξης βλαβών και Δυνατότητα τοποθέτησης έως και 2 πλακετών σε μια εγκατάσταση. Παραδίδεται με το αισθητήριο στρατηγικής. FM458 Μέγιστο ρεύμα ζεύξης έξοδος κυκλοφορητή κυκλώματος θέρμανσης 2 VA Πλακέτα στρατηγικής FM

14 4122 Logamatic Logamatic 4121 Πίνακας Logamatic 4121 Βασική έκδοση Παράδειγμα εφαρμογής HK1 HK2 Πίνακας Logamatic 4121 Βασική έκδοση Παράδειγμα εφαρμογής HK1 HK2 Επίτοιχος ψηφιακός πίνακας αντιστάθμισης Logamatic Ελέγχει δυο κύκλωματα θέρμανσης με τρίοδη βάνα ανάμιξης, την παρασκευή και ανακυκλοφορία ζεστού νερού (μποϊλερ). Ενδείκνυται ως πίνακας ελέγχου στους λέβητες με σύστημα EMS ή ως πίνακας επέκτασης στους λέβητες με σύστημα Logamatic Μόνιμη αποθήκευση των ρυθμίσεων. Λειτουργία για μονοβάθμιο, διβάθμιο αναλογικό καυστήρα. Διαθέτει πλήρη εξοπλισμό ασφάλειας λειτουργίας λέβητα. Αυτόματη εναλλαγή θερινής / χειμερινής Εξωτερικό αισθητήριο. Εβδομαδιαίο χρονοπρόγραμμα Προστασία του λέβητα από συμπυκνώματα. Λειτουργία προτεραιότητας μπόιλερ. Πρόγραμμα οικονομικής νυχτερινής Προστασία από τη νόσο των λεγεωνάριων στο νερό χρήσης. Δυνατότητα αυτόματης ή χειροκίνητης Εξωτερική επένδυση από ανακυκλώσιμο πλαστικό. Λειτουργία προστασίας έναντι παγετού. Ψηφιακός προγραμματιστής MEC2 με ελληνικό menu. Λυχνίες ένδειξης λειτουργίας και βλάβης Πλήρης ηλεκτρολογική σύνδεση. Προστασία ΙΡ 40. Θωράκιση από ηλεκτρομαγνητικά πεδία. Επεκτείνεται πολύ απλά με την προσθήκη της πλάκετες FM456 / FM457 για τον έλεγχο συστοιχίας δυο/τεσσάρων επίτοιχων λεβήτων αερίου με UBA 1.5 ή UBA3 στους επίτοιχους λέβητες με σύστημα EMS. Παραδίδεται μαζί με το αισθητήριο FV/FZ και αισθ. υδραυλ. γέφυρας. Logamatic 4121 Ασφάλεια του πίνακα Διαστάσεις πίνακα Π/Υ/Β Mέγιστο ρεύμα ζεύξης Έξοδος καυστήρα Έξοδος κυκλοφορητή θέρμανης - κυκλώματος 1 Παροχή ρυθμιστικής (τρίοδης) βάνας Xρόνος διαδρομής Eλεγκτής 8 VA 10 A 360/360/160mm 8 Α 5 Α 230V 120 (ρύθμιση ) sec Ελεγκτής 3 θέσεων (Pl control) Logamatic Πρόσθετος εξοπλισμός FM 456 FM 457 FV/FZ - Αισθητήριο προσαγωγής κυκλώματος θέρμανσης

15 4121 Logamatic 4122 με ή χωρίς χειριστήριο ΜΕC2 Πίνακας Logamatic 4122 χωρίς χειριστήριο ΜΕC2 Πίνακας Logamatic 4122 με χειριστήριο ΜΕC2 Logamatic 4122 Επίτοιχος ψηφιακός πίνακας Logamatic Ενδείκνυται ως πίνακας επέκτασης στους λέβητες με σύστημα Logamatic 4000 ή ως πίνακας ελέγχου συστοιχίας στους επίτοιχους λέβητες αερίου. Επεκτείνεται πολύ απλά με την προσθήκη της πλάκετες FM456 / FM457 για τον έλεγχο συστοιχίας δυο/τεσσάρων επίτοιχων λεβήτων αερίου με UBA 1.5 ή UBA3 στους επίτοιχους λέβητες με σύστημα EMS. Δυο ελεύθερες θέσεις για την προσθήκη πλακετών. Πλήρης ηλεκτρολογική σύνδεση. Προστασία ΙΡ 40. Ασφάλεια του πίνακα Διαστάσεις πίνακα Π/Υ/Β Πίνακας Logamatic 4122 με χειριστήριο MEC2 Πίνακας ελέγχου, ρύθμισης και ένδειξης όλων των στοιχείων του πίνακα καθώς και λειτουργία ως πίνακας τηλεχειρισμού. Πίνακας Logamatic 4122 χωρίς χειριστήριο MEC2 Ενδείκνυται ως πίνακας επέκτασης στους λέβητες με σύστημα Logamatic 4000 ή ως υποπίνακας σε ανώτερους αυτοματισμούς. Ψηφιακός προγραμματιστής MEC2 με ελληνικό menu. Πίνακας Logamatic 4122 με χειριστήριο MEC2 σε συνδυασμό με πλακέτες ελέγχου συστοιχίας λεβήτων Δυνατότητα προσθήκης των πλάκετων FM456/FM457 για τον έλεγχο συστοιχίας δυο/τεσσάρων επίτοιχων λεβήτων αερίου με UBA 1.5 ή UBA3 στους επίτοιχους λέβητες με σύστημα EMS. Έλεγχος έως και 8 επίτοιχων λεβήτων EMS/ UBA 1.5. Έλεγχος 1 κυκλώματος θέρμανσης και κυκλοφορητή. Δυνατότητα ελέγχου παρασκευής ζεστού νερού χρήσης μέσω EMS/ UBA 1.5. Αυτόματη εναλλαγή θερινής/ χειμερινής Εξωτερικό αισθητήριο. Logamatic VA 10 A 360/360/160mm Logamatic 4122 με χειριστήριο MEC2 Logamatic 4122 χωρίς χειριστήριο MEC Πρόσθετος εξοπλισμός FM 456 FM

16 4000 Πλακέτα FM456 Πλακέτα για τον πίνακα Logamatic Ενδείκνυται για τον έλεγχο συστοιχίας δυο επίτοιχων λεβήτων αερίου με σύστημα Logamatic EMS ή με UBA 1.5. Επικοινωνία μέσω δίαυλου BUS. Χειροκίνητος διακόπτης έκτακτης Λυχνίες LED ένδειξης βλαβών και Τοποθέτηση έως 2 πλακετών σε ένα πίνακα. Έλεγχος 1 κυκλώματος θέρμανσης και κυκλοφορητή. Δυνατότητα ελέγχου παρασκευής ζεστού νερού χρήσης μέσω EMS/UBA1.5 μεσω του πρωτεύων λέβητα. Παραδίδεται με ένα αισθητήριο υδραυλικής γέφυρας. FM456 Μέγιστο ρεύμα εξόδου κυκλοφορητή κυκλώματος θέρμανσης Πλακέτα FM ± 10% [V] 2 [VA] 5 [A] Πλακέτα FM457 Πλακέτα για τον πίνακα Logamatic 4122 Ενδείκνυται για τον έλεγχο συστοιχίας τεσσάρων επίτοιχων λεβήτων αερίου με σύστημα Logamatic EMS ή με UBA 1.5. Επικοινωνία μέσω δίαυλου BUS Έλεγχος 1 κυκλώματος θέρμανσης και κυκλοφορητή. Δυνατότητα ελέγχου παρασκευής ζεστού νερού χρήσης μέσω EMS/ UBA1.5 του πρωτεύων λέβητα. Χειροκίνητος διακόπτης έκτακτης Λυχνίες LED ένδειξης βλαβών και Τοποθέτηση έως 2 πλακετών σε ένα πίνακα. Παραδίδεται με ένα αισθητήριο υδραυλικής γέφυρας. FM457 Μέγιστο ρεύμα ζεύξης έξοδος κυκλοφορητή κυκλώματος θερμ. Πλακέτα FM [VA] 5 [A]

17 2000 / 4000 Πρόσθετος εξοπλισμός Logamatic 2000/ 4000 ΑS1 Αισθητήριο Boiler για τους πίνακες Logamatic 2000 / Βάση ΜΕC 2 BFU Εξωτερικός αισθητήρας χώρου Αισθητήρας FV/FZ ΖΒ Ωρομετρητής MEC 2 Βάση 4000 Επίτοιχη βάση προγραμματιστή MEC2 και display θερμοκρασίας λέβητα. Ενσύρματο τηλεχειριστήριο για του πίνακες Logamatic 2000 / Συνδέεται στο τηλεχειριστήριο BFU και απενεργοποιεί τον ενσωματωμένο. Αισθητήριο προσαγωγής κυκλώματος θέρμανσης για τους πίνακες Logamatic 2000 / Ωρομετρητής λειτουργίας καυστήρα για τους πίνακες Logamatic 2101 / Προγραμματιστής- χειριστήριο για του πίνακες της σειράς Logamatic 4000 Μεταλλική βάση στήριξης για τους πίνακες της σειράς Logamatic

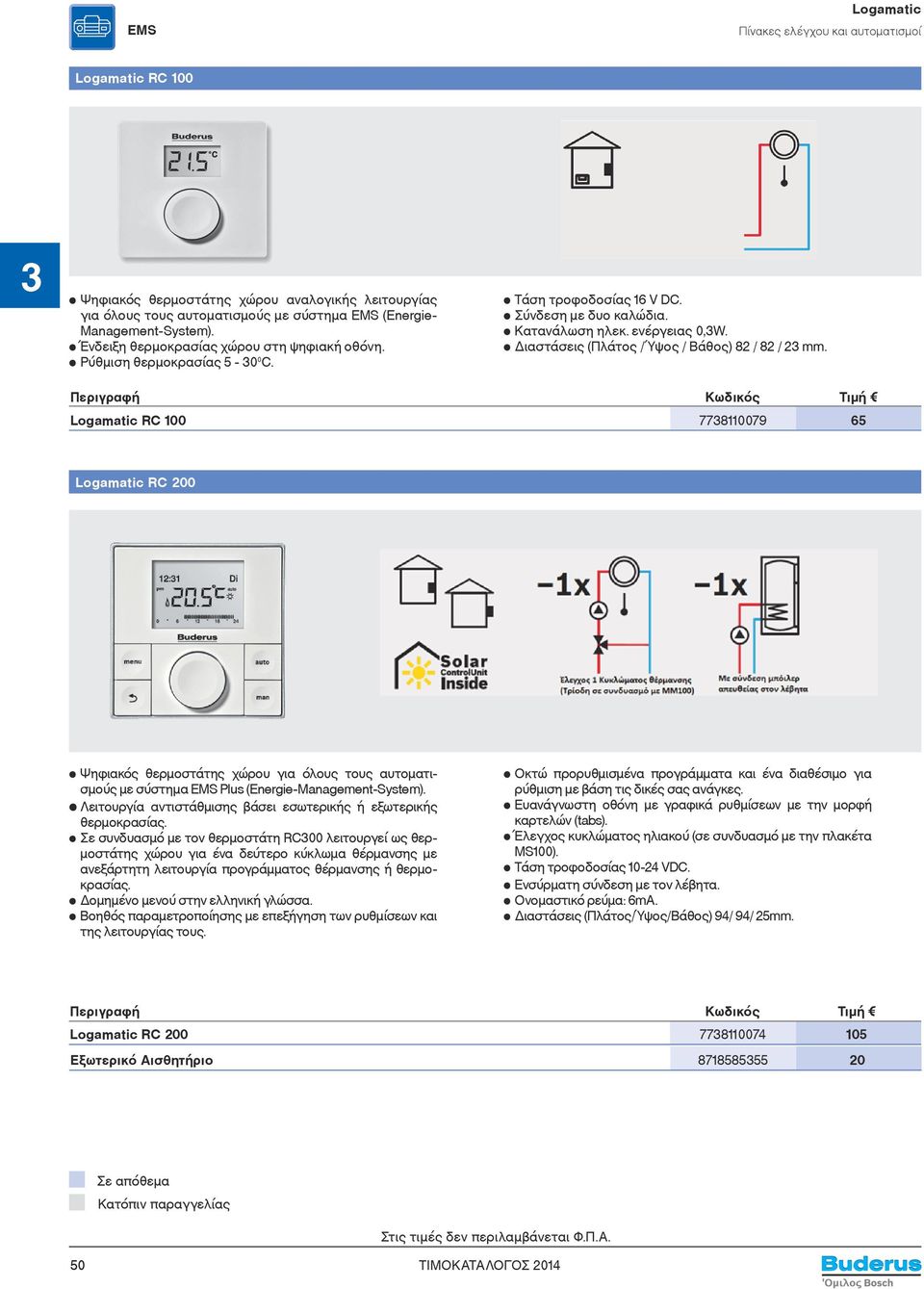

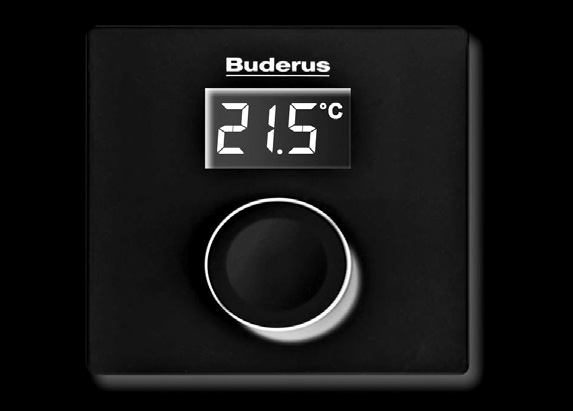

18 EMS Logamatic Logamatic RC 100 Ψηφιακός θερμοστάτης χώρου αναλογικής λειτουργίας για όλους τους αυτοματισμούς με σύστημα EMS (Energie- Management-System). Ένδειξη θερμοκρασίας χώρου στη ψηφιακή οθόνη. Ρύθμιση θερμοκρασίας 5-30 C. Τάση τροφοδοσίας 16 V DC. Σύνδεση με δυο καλώδια. Κατανάλωση ηλεκ. ενέργειας 0,3W. Διαστάσεις (Πλάτος / Ύψος / Βάθος) 82 / 82 / 23 mm. Logamatic RC Logamatic RC 200 Ψηφιακός θερμοστάτης χώρου για όλους τους αυτοματισμούς με σύστημα EMS Plus (Energie-Management-System). Λειτουργία αντιστάθμισης βάσει εσωτερικής ή εξωτερικής θερμοκρασίας. Σε συνδυασμό με τον θερμοστάτη RC300 λειτουργεί ως θερμοστάτης χώρου για ένα δεύτερο κύκλωμα θέρμανσης με ανεξάρτητη λειτουργία προγράμματος θέρμανσης ή θερμοκρασίας. Δομημένο μενού στην ελληνική γλώσσα. Βοηθός παραμετροποίησης με επεξήγηση των ρυθμίσεων και της λειτουργίας τους. Οκτώ προρυθμισμένα προγράμματα και ένα διαθέσιμο για ρύθμιση με βάση τις δικές σας ανάγκες. Ευανάγνωστη οθόνη με γραφικά ρυθμίσεων με την μορφή καρτελών (tabs). Έλεγχος κυκλώματος ηλιακού (σε συνδυασμό με την πλακέτα MS100). Τάση τροφοδοσίας VDC. Ενσύρματη σύνδεση με τον λέβητα. Ονομαστικό ρεύμα: 6mA. Διαστάσεις (Πλάτος/ Ύψος/Βάθος) 94/ 94/ 25mm. Logamatic RC Εξωτερικό Αισθητήριο

19 EMS Logamatic RC 300 Ψηφιακός θερμοστάτης χώρου για όλους τους αυτοματισμούς με σύστημα EMS Plus (Energie-Management-System). Σύστημα αντιστάθμισης βάση θερμοκρασίας χώρου ή θερμοκρασίας περιβάλλοντος. Ρύθμιση θερμοκρασίας C. Κεντρικός έλεγχος έως 4 κυκλώματων θέρμανσης και έως 2 δοχείων αποθήκευσης ζεστού νερού. Μεγάλη οθόνη γραφικών με οπίσθιο φωτισμό. Ελεύθερη ονομασία των κυκλωμάτων θέρμανσης και προγραμμάτων θέρμανσης Λειτουργία «Favorites - Αγαπημένα» για άμεση πρόσβαση στις κύριες επιλογές και ρυθμίσεις για τον χρήστη. Δομημένο μενού ελέγχου στην ελληνική γλώσσα. Βοηθός παραμετροποίησης με επεξήγηση των ρυθμίσεων και της λειτουργίας τους. Πλήθος ενημερωτικών οθονών με γραφικές απεικονίσεις των μεταβολών στην εξωτερική θερμοκρασία, της κατάστασης λειτουργίας του ηλιακού συστήματος & της απόδοσης της ηλιακής ενέργειας στην εγκατάσταση. Βελτιστοποιημένοι αλγόριθμοι για άνεση και οικονομική λειτουργία. Λειτουργία στεγνώματος θερμομπετόν σε συνδυασμό με πλακέτα ελέγχου ενδοδαπέδιας MM100. Ονομαστική τάση τροφοδοσίας V DC. Πλήρως εξελληνισμένο μενού διάγνωσης και κατάστασης λειτουργίας συστήματος. Διαστάσεις (Πλάτος/ Ύψος / Βάθος): 150 / 90 / 25 mm. Logamatic RC Πλακέτα για κύκλωμα με βάνα ανάμιξης MM 100 Επιτοίχια πλακέτα ελέγχου κυκλώματος θέρμανσης για χρήση σε σύστημα τεχνολογία EMS Plus. Έλεγχος μέσω ελεγκτή RC300 ή χειριστηρίου RC200 EMS Plus. Έλεγχος κυκλώματος θέρμανσης με / άνευ / τρίοδης βάνας μείξης (κυκλοφορητή κυκλωματος και κινητήρα βάνας). LED ένδειξης κατάστασης Σε συνδυασμό με τον ελεγκτή RC300 ταυτόχρονη λειτουργία έως 6 πλακετών (4 x Κυκλωμάτων θέρμανσης & 2 x Θερμαντήρων ζεστού νερού χρήσης). Σε συνδυασμό με το χειριστήριο RC200 έως 1 πλακέτα ανά εγκατάσταση. Διαστάσεις (Πλάτος/ Ύψος / Βάθος): mm. Παροχή ρεύματος: 230Volt/ 50Hz. (σε αναμονή) Μονάδα ελέγχου Διαστάσεις (Πλάτος / Ύψος / Βάθος) MM100 <1W 15 VDC 151 / 184 / 61 mm Logamatic MM

20 EMS Logamatic Πλακέτα ηλιακού συστήματος MS 100 Έλεγχος ενός κυκλώματος ηλιακού συστήματος εξαναγκασμένης κυκλοφορίας. Τέσσερις δυνατές λειτουργίες. Εξελιγμένοι αλγόριθμοι για την βέλτιστη εκμετάλλευση της ηλιακή ενέργειας. Λειτουργία σε συνδυασμό με RC200 ή RC300. Παραδίδεται μαζί με τα αισθητήρια για τον ηλιακό συλλέκτη και το ηλιακό μπόιλερ. Ασφάλεια, αναμονή Είδος προστασίας Διαστάσεις (Πλάτος / Ύψος / Βάθος) MS V, 5AT <1W IP44 151/ 184 / 61 mm Logamatic MS

21 EMS Πλακέτα ηλιακού συστήματος και ζεστού νερού χρήσης MS 200 Έλεγχος ζεστού νερού χρήσης και υποστήριξης θέρμανσης από τον ήλιο. Λειτουργία προτεραιότητας βάση των αναγκών της εγκατάστασης. Ολοκληρωμένη διαχείριση και εποπτεία για όλο το σύστημα. Εύκολη παραμετροποίηση κατά την εγκατάσταση και συντήρηση. Εξελιγμένοι αλγόριθμοι για την βέλτιστη εκμετάλλευση της ηλιακής ενέργειας. Λειτουργία σε συνδυασμό με RC200 ή RC300. Μέγιστο ρεύμα εξόδου Έξοδος κυκλοφορητή ηλιακού Διαστάσεις (Πλάτος / Ύψος / Βάθος) MS VA / 140 / 40 mm Logamatic MS
