5 Περιεχόμενα ενότητας 1. Μεταβατικά φαινόμενα 2. Μέθοδος συγκεντρωμένης χωρητικότητας 3. Εξάρτηση θερμοκρασίας από το χώρο 4. Ψύξη ή θέρμανση άπειρης επίπεδης πλάκας 5. Διαγράμματα Heisler 5

6 Μεταβατικά φαινόμενα (1/2) Γενική εξίσωση αγωγής: x λ Τ + x λ y Τ + y z λ Τ + z q& = ρc p Τ t ή λ 2 Τ + q& = ρc p T t 6

7 Μεταβατικά φαινόμενα (2/2) Δύσκολη η λύση της. Προσέγγιση: μικρές θερμοκρασιακές διακυμάνσεις στο στερεό απλή λύση. Μέθοδος συγκεντρωμένης χωρητικότητας. 7

8 Μέθοδος συγκεντρωμένης χωρητικότητας (1/11) Υπόθεση: η θερμοκρασία ίδια σ όλα τα σημεία του στερεού για κάθε χρονική στιγμή. Για να ισχύει (από νόμο Fourier) πρέπει λ. Πρακτικά: αντίσταση λόγω αγωγής μικρότερη από την αντίσταση μεταφοράς θερμότητας μεταξύ σώματος-περιβάλλοντος. 8

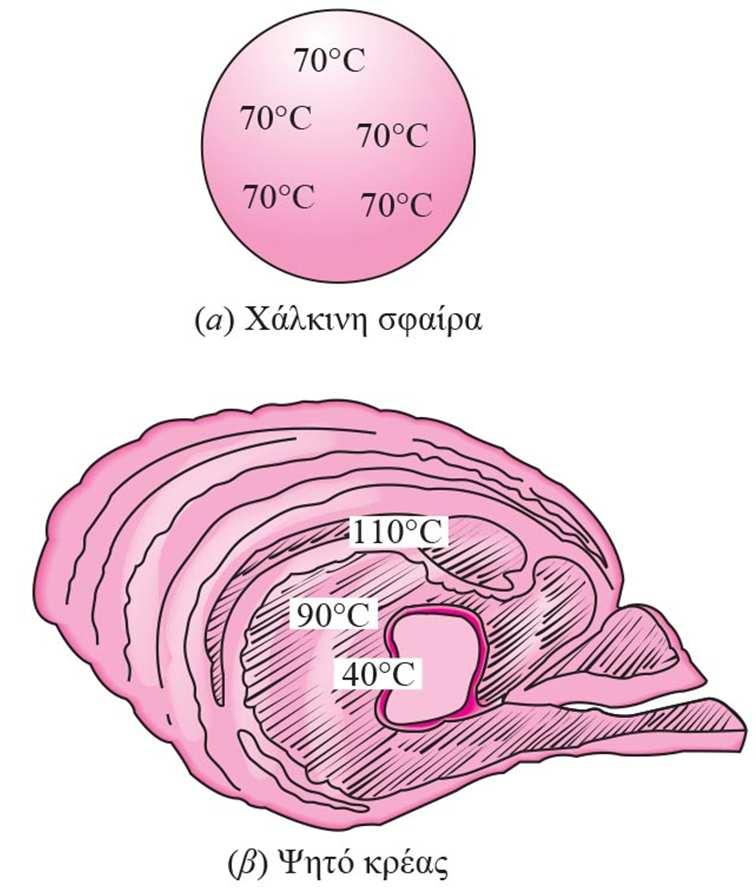

9 Μέθοδος συγκεντρωμένης χωρητικότητας (2/11) Εικόνα 1: Μία μικρή χάλκινη μπάλα μπορεί να μοντελοποιηθεί ως ένα σύστημα συγκεντρωμένου όγκου κάτι που όμως δεν μπορεί να γίνει για ένα κομμάτι ψητού κρέατος 9

10 Μέθοδος συγκεντρωμένης χωρητικότητας (3/11) Εικόνα 2: Ψύξη θερμού αντικειμένου 10

11 Μέθοδος συγκεντρωμένης χωρητικότητας (4/11) Αν αγνοηθούν οι θερμοκρασιακές κλίσεις στο στερεό, το πρόβλημα δεν μπορεί ν αντιμετωπισθεί με λύση της εξίσωσης αγωγής αλλά με γενικό ενεργειακό ισοζύγιο. 11

12 Μέθοδος συγκεντρωμένης Ενεργειακό ισοζύγιο χωρητικότητας (5/11) Γενικά: E & in + E& g E& out = dest dt E& st Εδώ: E & out = E& st (1) ή dt has(t T ) = ρvcp dt (2) 12

13 Μέθοδος συγκεντρωμένης χωρητικότητας (6/11) Θερμοκρασιακή διαφορά: θ Τ Τ (3) οπότε: (2) ρvc ha s p dθ dt = θ 13

14 Μέθοδος συγκεντρωμένης χωρητικότητας (7/11) Ολοκλήρωση από την αρχική κατάσταση (t = 0: T(0) = T i ) ρvc ha s p θ θ i dθ θ = t 0 dt θ i T i T (4) 14

15 Μέθοδος συγκεντρωμένης χωρητικότητας (8/11) ρvc ha s p ln θi θ = t (5) θ θ s bt ή (6) i = T T i T ha = exp t = T Vc ρ p e (5) ή (6): απαιτούμενος χρόνος για να φθάσει το σώμα σε θερμοκρασία Τ ή αντίστροφα. 15

16 Μέθοδος συγκεντρωμένης χωρητικότητας (9/11) T(t) T i b3 > b2 > b1 b = ha ρvc p b 3 b 2 b 1 T t 16

17 Μέθοδος συγκεντρωμένης χωρητικότητας (10/11) Ισοδύναμο θερμικό κύκλωμα 17

18 Μέθοδος συγκεντρωμένης χωρητικότητας (11/11) Συνολική ενέργεια που μεταφέρεται μέχρι τη χρονική στιγμή t: Q = t qdt = 0 t ha s θ dt 0 Q = ( ρvc p ) θ i 1 exp t τ t (8) 18

19 Ισχύς της μεθόδου (1/9) Τ s,1 : ct T < T s,1 T < T s,2 < T s,1 Εικόνα 3: Effect of Biot number on steady-state temperature distribution in a planewall with surface convection 19

20 Ισχύς της μεθόδου (2/9) Σταθερή κατάσταση: ή λα (Ts,1 L Ts,2 ) = ha(ts,2 T ) L Ts,1 T s,2 Rcond hl = λα = = Βi Ts,2 T (1/ ha) Rconv λ (9) 20

21 Ισχύς της μεθόδου (3/9) B i hl λ : αριθμός Βiot (αδιάστατος) Μέτρο της πτώσης της θερμοκρασίας στο σώμα σε σχέση με τη θερμοκρασιακή διαφορά μεταξύ επιφάνειας- ρευστού. 21

22 Ισχύς της μεθόδου (4/9) Βi hl λ = (L/ λα) (1/ ha) = Rcond Rconv B i << 1: R cond << R conv. Άρα η υπόθεση για ομοιόμορφη κατανομή θερμοκρασίας είναι λογική. 22

23 Ισχύς της μεθόδου (5/9) Ισχύς της μεθόδου: υπολογισμός πρώτα του αριθμού Biot. hlc Κριτήριο: B i = < 0,1 λ V Lc : χαρακτηριστικό μήκος As L c : L για πλάκα 2L r ο /2 για κύλινδρο r ο /3 για σφαίρα 23

24 Ισχύς της μεθόδου (6/9) V Αν Lc τότε: As hast ρvc p = ht ρc L p c = hl λ c λ ρc p t L 2 c = hl λ c at L 2 c = B i F o (11) F o at L 2 c, a = λ ρc p (12) (11),(6) θ θ i = T T i T T = exp( B i F o ) 24

25 Ισχύς της μεθόδου (7/9) - Αύξηση F o γρηγορότερη εξέλιξη του φαινομένου. Αύξηση F o : πάροδος χρόνου. μείωση πλάτους 2L της πλάκας. αύξηση α (δηλαδή αύξηση λ). 25

26 Ισχύς της μεθόδου (8/9) -Αύξηση Β i γρηγορότερη εξέλιξη φαινομένου. - Αύξηση Β i : μικρή θερμική αντίσταση συναγωγής 1/h σε σύγκριση με τη θερμική αντίσταση αγωγής L/λ. 26

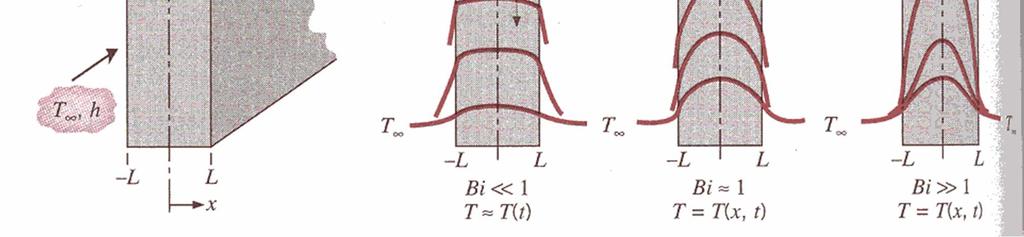

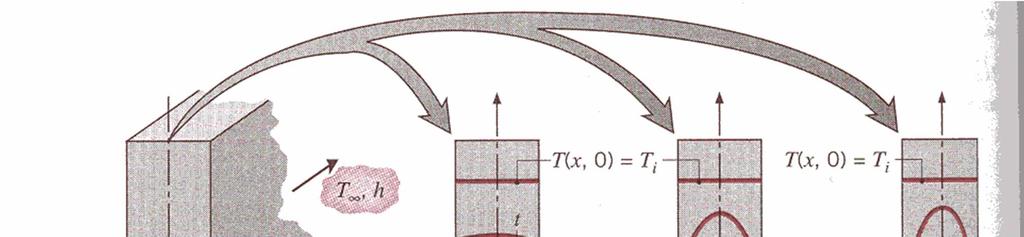

27 Ισχύς της μεθόδου (9/9) Εικόνα 4: Transient temperature distribution for different Biot numbers in a plane wall symmetrically cooled by convection 27

28 Εξάρτηση θερμοκρασίας από το χώρο (1/5) Μονοδιάστατη αγωγή: 2 T 1 T = x 2 a t (1) Αρχική: Τ(x,0)=T i (2) T Οριακές: = 0 (λόγω συμμετρίας) (3) x x = 0 T λ x x = L = h [ ] T(L, t) T (4) 28

29 Εξάρτηση θερμοκρασίας από το χώρο (2/5) Τ=Τ(x,t,T i,t,l,λ,a,h) (5) Λύση: αναλυτική ή αριθμητική Πλεονέκτημα: αδιαστασιοποίηση (κατά ομάδες) θ * θ θ i = T T i T T T i T : μέγιστη δυνατή θερμοκρασιακή διαφορά 29

30 Εξάρτηση θερμοκρασίας από το χώρο (3/5) 0 θ * 1 ξ x L, τ at L 2 F o (7) 2 θ * θ * = : εξίσωση αγωγής (8) ξ 2 τ 30

31 Εξάρτηση θερμοκρασίας από το Αρχική και οριακές συνθήκες: χώρο (4/5) θ ( ξ,0) = 1 * θ ξ = ξ = 0 0 (9) (10) * θ ξ ξ = 1 = Β θ i * (1, τ) (11) θ = θ (ξ, F 0, B ) i (12) 31

32 Εξάρτηση θερμοκρασίας από το χώρο (5/5) Αδιάστατη λύση: εξάρτηση από ξ, F o, B i. ανεξάρτητη των T i,t,l,h,a, λ. 32

33 Ψύξη ή θέρμανση άπειρης επίπεδης Λύση της (8) πλάκας (1/4) θ * ( ξ,f o ) = n= 1 A n exp( k 2 n F o )cos(k n ξ) (13) Α n = 2k n 4sink n + sin(2k n ) (14) k tank = n n B i (15) 33

34 Ψύξη ή θέρμανση άπειρης επίπεδης πλάκας (2/4) Εικόνα 5: (α) Μεγάλο επίπεδο τοίχωμα με τις επιφάνειές του εκτεθειμένες σε συναγωγή (β) Μετάβατικό προφίλ θερμοκρασίας για ψύξη μεγάλου επίπεδου τοιχώματος 34

35 Ψύξη ή θέρμανση άπειρης επίπεδης πλάκας (3/4) Αν F o 0,2: μόνο η πρώτη αρμονική ή θ * ( ξ,f ) A exp( k 2 o = 1 1 Fo )cos(k1, ξ) θ * ( ξ,f ) * o = θ o (Fo )cos(k1, ξ) (16) (17) όπου θ * ( F ) A exp( k 2 o o = 1 1 Fo ) (18) η θερμοκρασία στο μέσον (ξ=0) της πλάκας. 35

36 Ψύξη ή θέρμανση άπειρης επίπεδης πλάκας (4/4) (17): η εξάρτηση από το χρόνο της θερμοκρασίας σε οποιοδήποτε σημείο είναι ίδια με αυτήν της θερμοκρασίας στο μέσον της πλάκας. 36

37 Συνολική ενέργεια που μεταφέρεται (1/2) Ein Ein Q = Eout = 0 Eout = Εst Q = Εst = [E(t) E(0)] Q = ρc[t( τ,t) T i] dv Qo = ρcv(ti T ) : μέγιστο ποσό ενέργειας που μπορεί να μεταφερθεί 37

38 Συνολική ενέργεια που μεταφέρεται (2/2) ή Q [T( τ,t) T = i] dv 1 = (1 θ * )dv Qo Ti T v V Q Qo = 1 sin k1 θ * ο k1 38

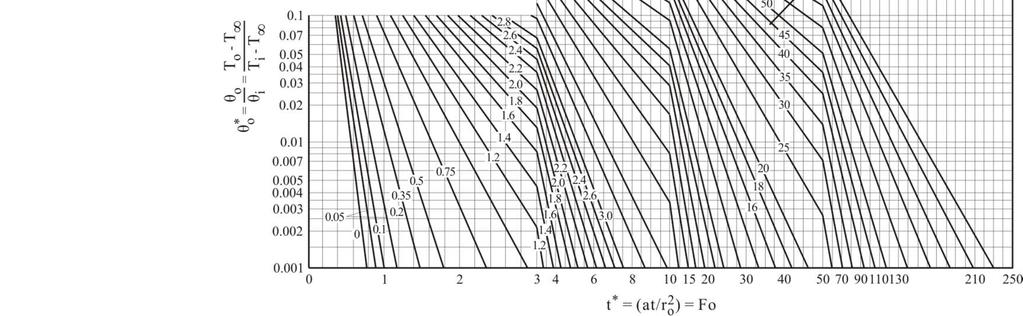

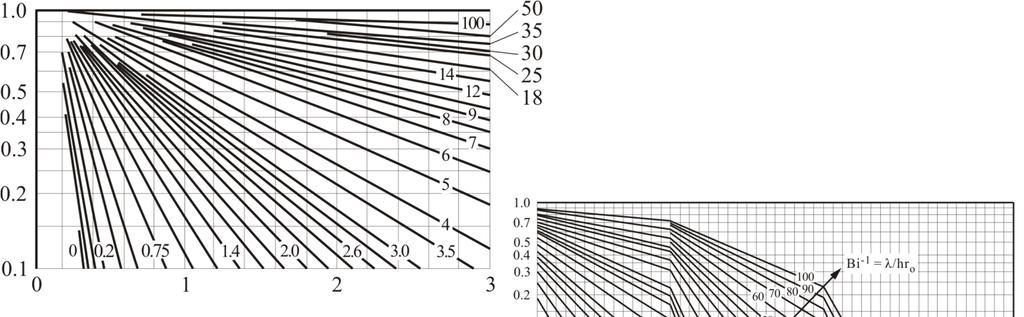

39 Διαγράμματα Heisler (1/3) Εικόνα 6: Θερμοκρασία του επιπέδου συμμετρίας x=0 άπειρης πλάκας 39

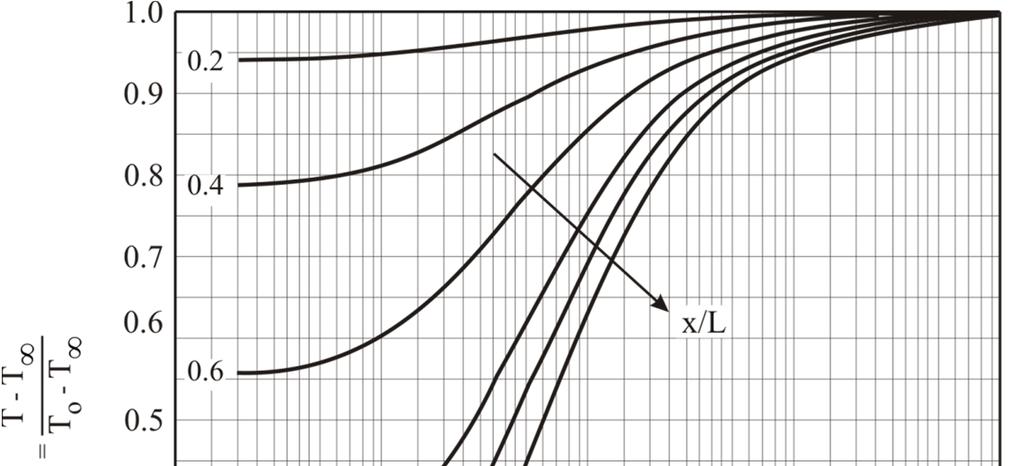

40 Διαγράμματα Heisler (2/3) Εικόνα 7: Κατανομή θερμοκρασίας σε άπειρη πλάκα 40

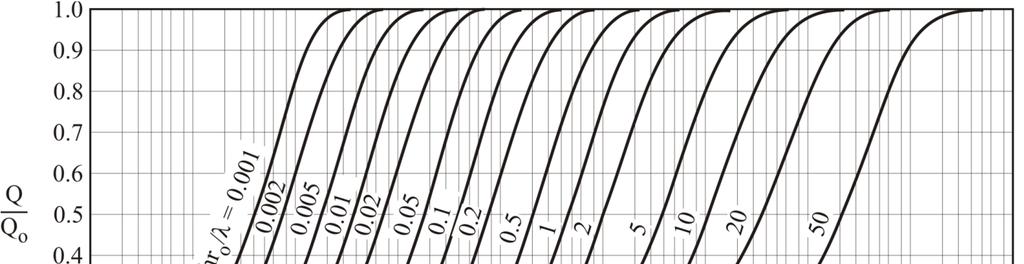

41 Διαγράμματα Heisler (3/3) Εικόνα 8: Συναλλαγή θερμότητας άπειρης πλάκας και ρευστού 41
