Ε-News Τεύχος. Νέα έκδοση HAP v4.60i για τον υπολογισμό ψυκτικών και θερμικών φορτίων & την ενεργειακή ανάλυση κτιρίων. Μάιος 2012

Transcript

1 Ε-News Τεύχος 60 Μάιος 2012 Νέα έκδοση HAP v4.60i για τον υπολογισμό ψυκτικών και θερμικών φορτίων & την ενεργειακή ανάλυση κτιρίων To προγράμμα Ωριαίας Ανάλυσης της Carrier (HAP) είναι ένα εργαλείο πληροφορικής που βοηθά τους μηχανικούς στο σχεδιασμό συστημάτων κλιματισμού σε σύγχρονα κτίρια και εμπορικές εγκαταστάσεις. Το HAP ενσωματώνει δύο εργαλεία σε ένα. Πρώτον, ένα λογισμικό για την εκτίμηση των ψυκτικών και θερμικών φορτίων για το σχεδιασμό συστημάτων κλιματισμού και δεύτερον ένα εργαλείο για την προσομοίωση της ενεργειακής συμπεριφοράς του κτιρίου και τον υπολογισμό της ετήσιας κατανάλωσης ενέργειας. Λόγω της ενεργειακής προσομοίωσης το ΗΑΡ αποτελεί σημαντικό εργαλείο για τον ενεργειακό σχεδιασμό και την αξιολόγηση κατά LEED και κατά ΚΕΝΑΚ. Το HAP χρησιμοποιεί τη μέθοδο μετάδοσης θερμότητας κατά ASHRAE για τον υπολογισμό των φορτίων και λεπτομερή προσομοίωση ωρών για την ανάλυση της ενεργειακής συμπεριφοράς και κατανάλωσης. Η Carrier παρουσιάζει και διαθέτει στο διαδίκτυο την νέα έκδοση λογισμικού υπολογισμού φορτίων (HAP) v.4.60i. To λογισμικό HAP v4.60i βρίσκεται βελτιώνει σημαντικά την παραγωγικότητα του μελετητή στον ενεργειακό σχεδιασμό των κτιρίων. Αποτελεί την εξέλιξη του προηγούμενου προγράμματος ωριαίας ανάλυσης και ενεργειακού σχεδιασμού της Carrier HAP v4.50, που παρουσιάστηκε το 2010 και έχει εμπλουτιστεί με νέα βελτιωμένα τεχνικά χαρακτηριστικά και αναβαθμίσεις, όπως: - Βελτίωση των χαρακτηριστικών των Οδηγών Δημιουργίας (Wizards) για την αυτόματη σχεδίαση κτιρίων και εφαρμογών, με την άμεση δημιουργία πρότυπων κτιρίων, προφίλ καιρικών συνθηκών και χρονοδιαγραμμάτων λειτουργίας. - Συγχώνευση πολλών έργων σε ένα μεγαλύτερο έργο, για την αποτελεσματικότερη συνεργασία των μελετητών σε ομάδες έργου. - Διατήρηση των χώρων και των ρυθμίσεων κάθε κλιματιζόμενης ζώνης κατά την αλλαγή τύπου εξοπλισμού σε ένα υφιστάμενο σύστημα αέρα. - Εισαγωγή δεδομένων προσομοίωσης καιρού από εξωτερικές μορφές αρχείων όπως αρχεία EnergyPlus EPW, ASHRAE IWEC, NOAA TMY2 και TMY3. AHI CARRIER N.A. ΕΥΡΩΠΗΣ Α.Ε. Λ. Κηφισού 18, Αθήνα Τηλ. : , Fax: &

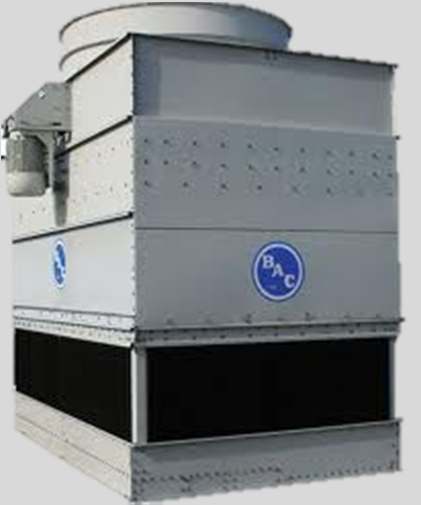

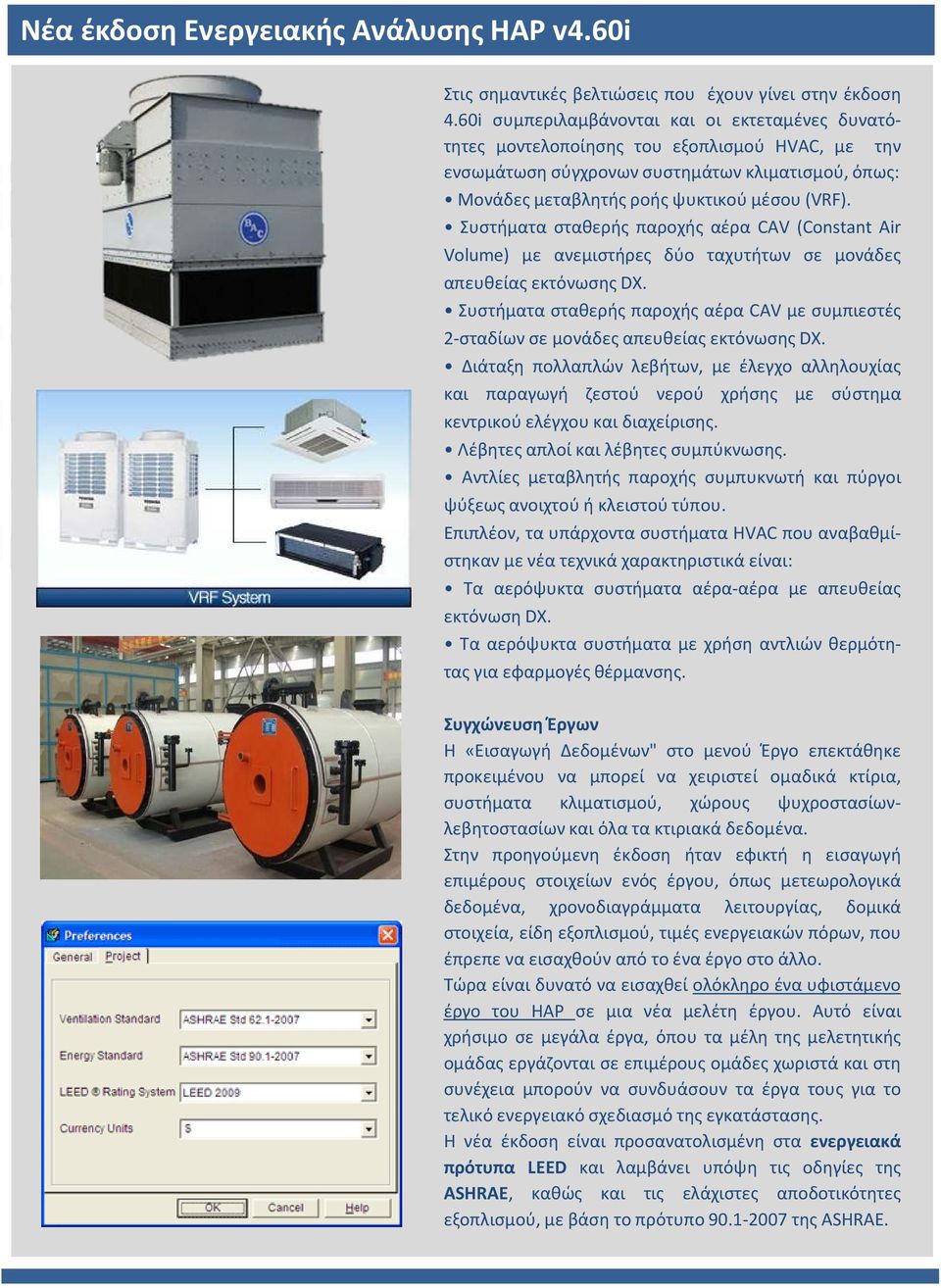

2 Στις σημαντικές βελτιώσεις που έχουν γίνει στην έκδοση 4.60i συμπεριλαμβάνονται και οι εκτεταμένες δυνατότητες μοντελοποίησης του εξοπλισμού HVAC, με την ενσωμάτωση σύγχρονων συστημάτων κλιματισμού, όπως: Μονάδες μεταβλητής ροής ψυκτικού μέσου(vrf). Συστήματα σταθερής παροχής αέρα CAV (Constant Air Volume) με ανεμιστήρες δύο ταχυτήτων σε μονάδες απευθείας εκτόνωσης DX. Συστήματα σταθερής παροχής αέρα CAV με συμπιεστές 2-σταδίων σε μονάδες απευθείας εκτόνωσης DX. Διάταξη πολλαπλών λεβήτων, με έλεγχο αλληλουχίας και παραγωγή ζεστού νερού χρήσης με σύστημα κεντρικού ελέγχου και διαχείρισης. Λέβητες απλοί και λέβητες συμπύκνωσης. Αντλίες μεταβλητής παροχής συμπυκνωτή και πύργοι ψύξεως ανοιχτού ή κλειστού τύπου. Επιπλέον, τα υπάρχοντα συστήματα HVAC που αναβαθμίστηκαν με νέα τεχνικά χαρακτηριστικά είναι: Τα αερόψυκτα συστήματα αέρα-αέρα με απευθείας εκτόνωση DX. Τα αερόψυκτα συστήματα με χρήση αντλιών θερμότητας για εφαρμογές θέρμανσης. Συγχώνευση Έργων Η «Εισαγωγή Δεδομένων" στο μενού Έργο επεκτάθηκε προκειμένου να μπορεί να χειριστεί ομαδικά κτίρια, συστήματα κλιματισμού, χώρους ψυχροστασίωνλεβητοστασίων και όλα τα κτιριακά δεδομένα. Στην προηγούμενη έκδοση ήταν εφικτή η εισαγωγή επιμέρους στοιχείων ενός έργου, όπως μετεωρολογικά δεδομένα, χρονοδιαγράμματα λειτουργίας, δομικά στοιχεία, είδη εξοπλισμού, τιμές ενεργειακών πόρων, που έπρεπεναεισαχθούναπότοέναέργοστοάλλο. Τώρα είναι δυνατό να εισαχθεί ολόκληρο ένα υφιστάμενο έργο του HAP σε μια νέα μελέτη έργου. Αυτό είναι χρήσιμο σε μεγάλα έργα, όπου τα μέλη της μελετητικής ομάδας εργάζονται σε επιμέρους ομάδες χωριστά και στη συνέχεια μπορούν να συνδυάσουν τα έργα τους για το τελικό ενεργειακό σχεδιασμό της εγκατάστασης. Η νέα έκδοση είναι προσανατολισμένη στα ενεργειακά πρότυπα LEED και λαμβάνει υπόψη τις οδηγίες της ASHRAE, καθώς και τις ελάχιστες αποδοτικότητες εξοπλισμού, με βάση το πρότυπο της ASHRAE.

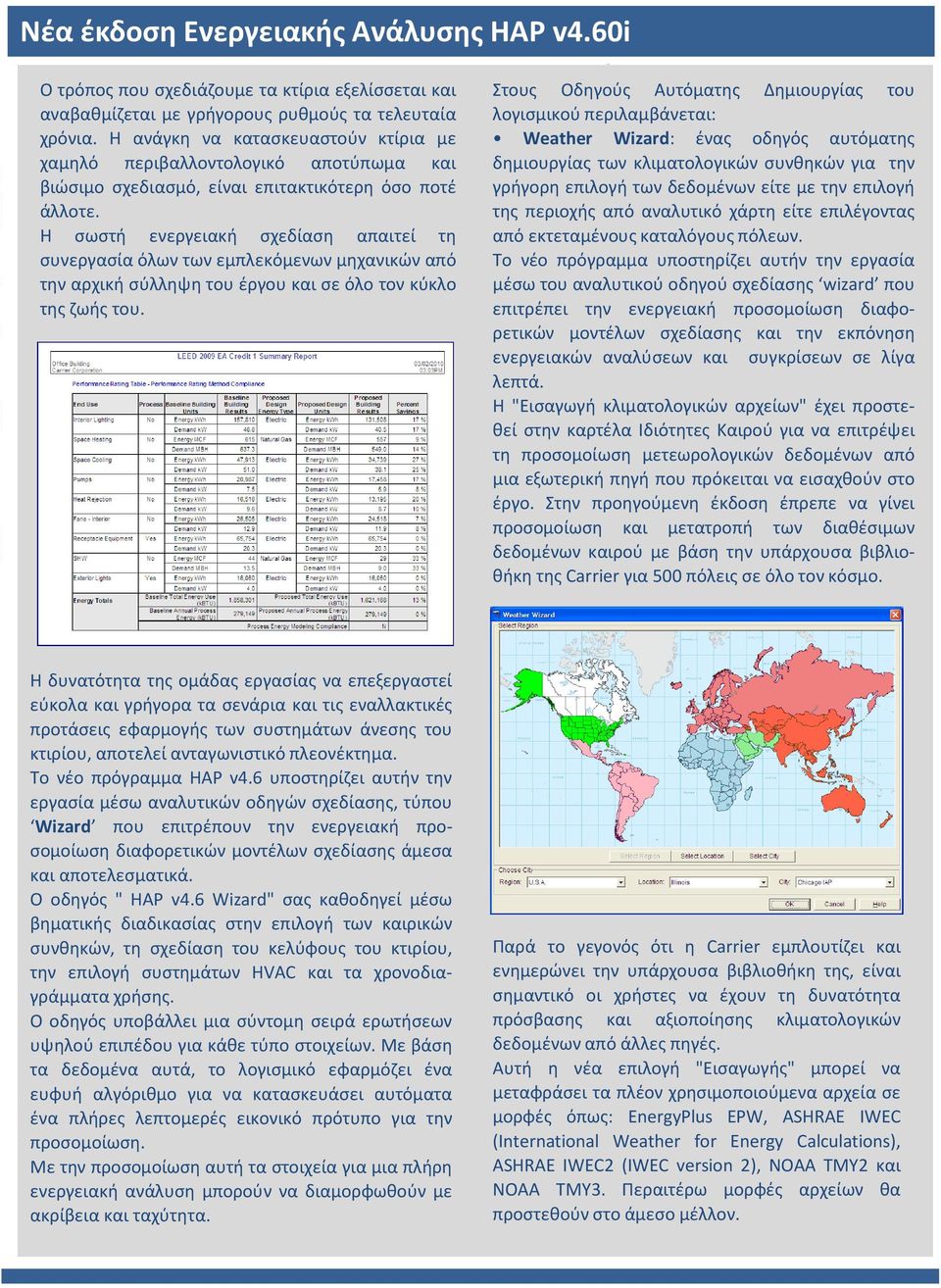

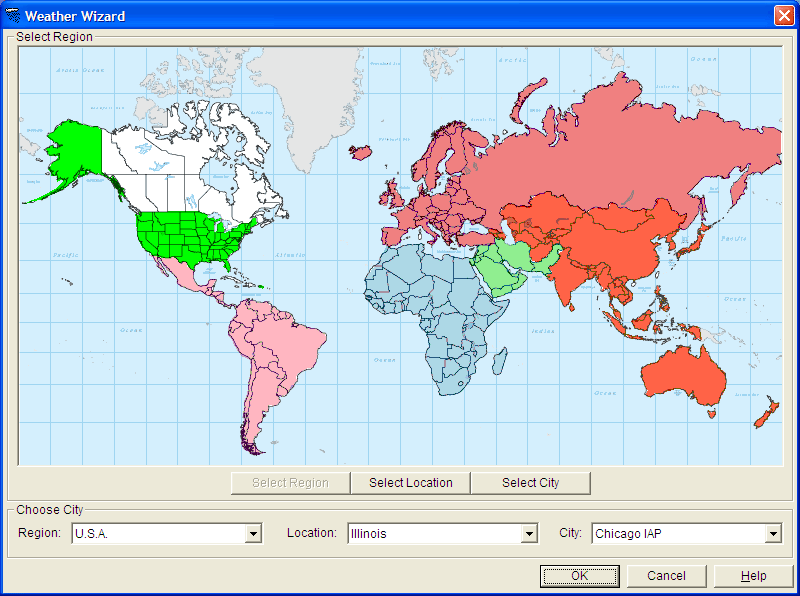

3 Ο τρόπος που σχεδιάζουμε τα κτίρια εξελίσσεται και αναβαθμίζεται με γρήγορους ρυθμούς τα τελευταία χρόνια. Η ανάγκη να κατασκευαστούν κτίρια με χαμηλό περιβαλλοντολογικό αποτύπωμα και βιώσιμο σχεδιασμό, είναι επιτακτικότερη όσο ποτέ άλλοτε. Η σωστή ενεργειακή σχεδίαση απαιτεί τη συνεργασία όλων των εμπλεκόμενων μηχανικών από την αρχική σύλληψητου έργου και σεόλο τον κύκλο της ζωής του. Στους Οδηγούς Αυτόματης Δημιουργίας του λογισμικού περιλαμβάνεται: Weather Wizard: ένας οδηγός αυτόματης δημιουργίας των κλιματολογικών συνθηκών για την γρήγορη επιλογή των δεδομένων είτε με την επιλογή της περιοχής από αναλυτικό χάρτη είτε επιλέγοντας από εκτεταμένους καταλόγους πόλεων. Το νέο πρόγραμμα υποστηρίζει αυτήν την εργασία μέσω του αναλυτικού οδηγού σχεδίασης wizard που επιτρέπει την ενεργειακή προσομοίωση διαφορετικών μοντέλων σχεδίασης και την εκπόνηση ενεργειακών αναλύσεων και συγκρίσεων σε λίγα λεπτά. Η "Εισαγωγή κλιματολογικών αρχείων" έχει προστεθεί στην καρτέλα Ιδιότητες Καιρού για να επιτρέψει τη προσομοίωση μετεωρολογικών δεδομένων από μια εξωτερική πηγή που πρόκειται να εισαχθούν στο έργο. Στην προηγούμενη έκδοση έπρεπε να γίνει προσομοίωση και μετατροπή των διαθέσιμων δεδομένων καιρού με βάση την υπάρχουσα βιβλιοθήκητηςcarrierγια500πόλειςσεόλοτονκόσμο. Η δυνατότητα της ομάδας εργασίας να επεξεργαστεί εύκολα και γρήγορα τα σενάρια και τις εναλλακτικές προτάσεις εφαρμογής των συστημάτων άνεσης του κτιρίου, αποτελεί ανταγωνιστικό πλεονέκτημα. Το νέο πρόγραμμα HAP v4.6 υποστηρίζει αυτήν την εργασία μέσω αναλυτικών οδηγών σχεδίασης, τύπου Wizard που επιτρέπουν την ενεργειακή προσομοίωση διαφορετικών μοντέλων σχεδίασης άμεσα και αποτελεσματικά. Ο οδηγός " HAP v4.6 Wizard" σας καθοδηγεί μέσω βηματικής διαδικασίας στην επιλογή των καιρικών συνθηκών, τη σχεδίαση του κελύφους του κτιρίου, την επιλογή συστημάτων HVAC και τα χρονοδιαγράμματα χρήσης. Ο οδηγός υποβάλλει μια σύντομη σειρά ερωτήσεων υψηλού επιπέδου για κάθε τύπο στοιχείων. Με βάση τα δεδομένα αυτά, το λογισμικό εφαρμόζει ένα ευφυή αλγόριθμο για να κατασκευάσει αυτόματα ένα πλήρες λεπτομερές εικονικό πρότυπο για την προσομοίωση. Με την προσομοίωση αυτή τα στοιχεία για μια πλήρη ενεργειακή ανάλυση μπορούν να διαμορφωθούν με ακρίβεια και ταχύτητα. Παρά το γεγονός ότι η Carrier εμπλουτίζει και ενημερώνει την υπάρχουσα βιβλιοθήκη της, είναι σημαντικό οι χρήστες να έχουν τη δυνατότητα πρόσβασης και αξιοποίησης κλιματολογικών δεδομένων από άλλες πηγές. Αυτή η νέα επιλογή "Εισαγωγής" μπορεί να μεταφράσει τα πλέον χρησιμοποιούμενα αρχεία σε μορφές όπως: EnergyPlus EPW, ASHRAE IWEC (International Weather for Energy Calculations), ASHRAE IWEC2 (IWEC version 2), NOAA TMY2 και NOAA TMY3. Περαιτέρω μορφές αρχείων θα προστεθούν στο άμεσο μέλλον.

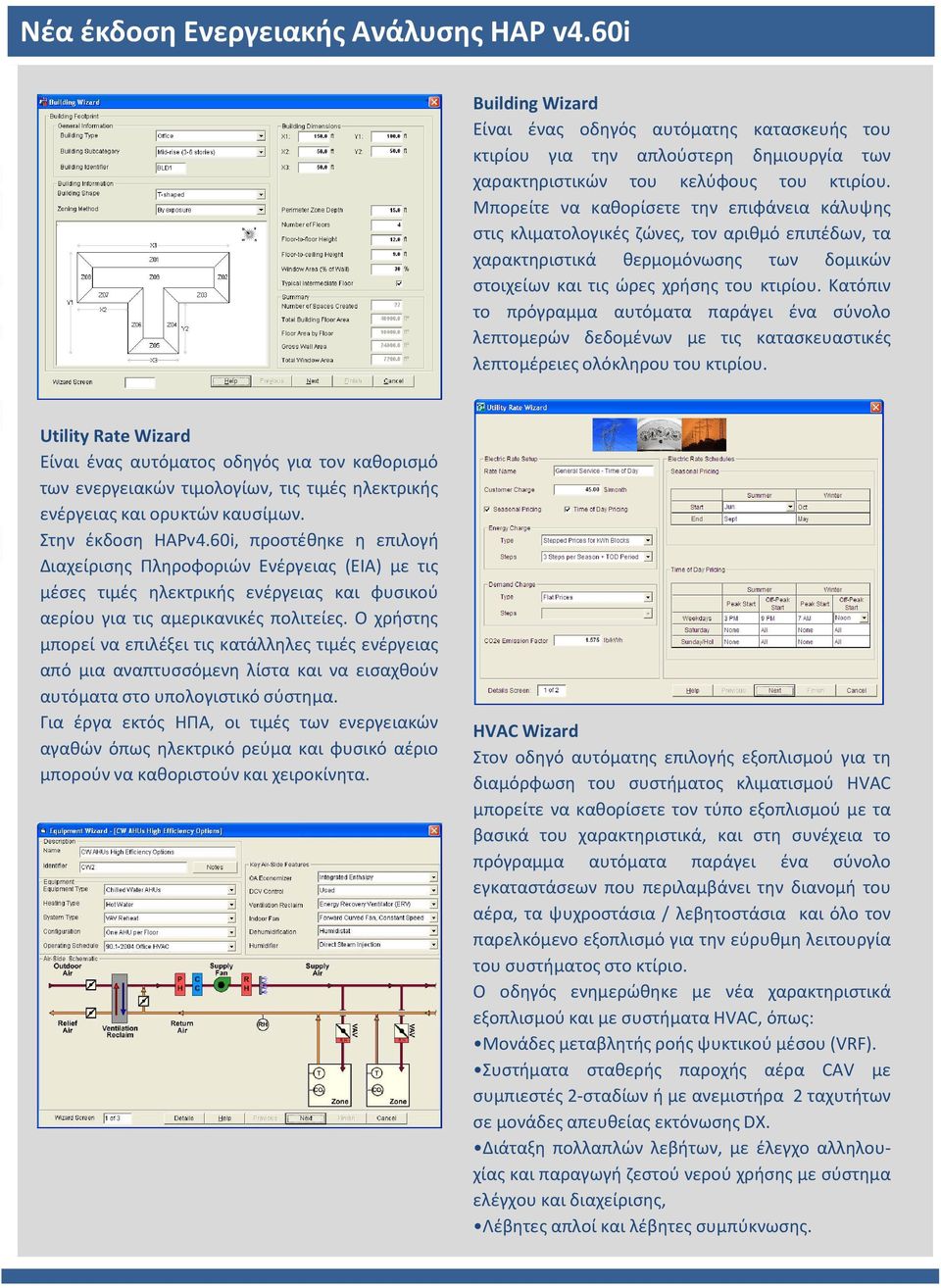

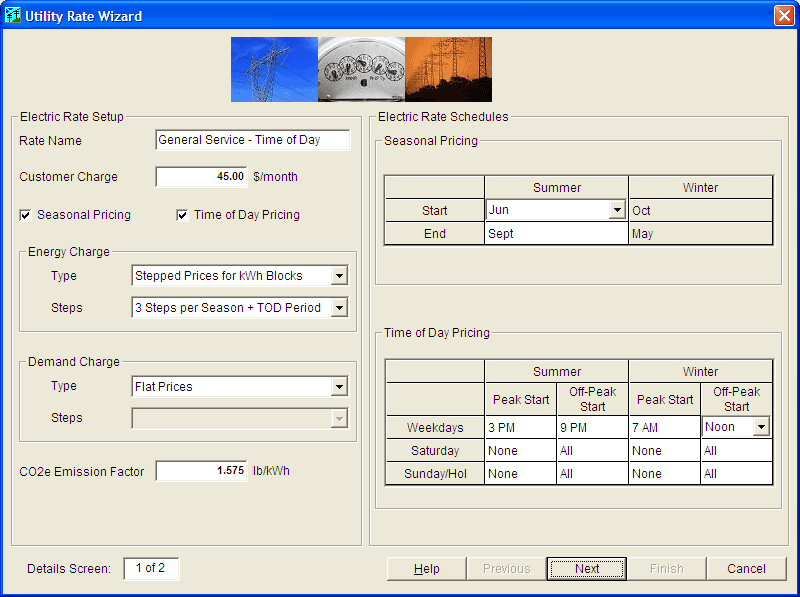

4 Building Wizard Είναι ένας οδηγός αυτόματης κατασκευής του κτιρίου για την απλούστερη δημιουργία των χαρακτηριστικών του κελύφους του κτιρίου. Μπορείτε να καθορίσετε την επιφάνεια κάλυψης στις κλιματολογικές ζώνες, τον αριθμό επιπέδων, τα χαρακτηριστικά θερμομόνωσης των δομικών στοιχείων και τις ώρες χρήσης του κτιρίου. Κατόπιν το πρόγραμμα αυτόματα παράγει ένα σύνολο λεπτομερών δεδομένων με τις κατασκευαστικές λεπτομέρειες ολόκληρου του κτιρίου. Utility Rate Wizard Είναι ένας αυτόματος οδηγός για τον καθορισμό των ενεργειακών τιμολογίων, τις τιμές ηλεκτρικής ενέργειας και ορυκτών καυσίμων. Στην έκδοση HAPv4.60i, προστέθηκε η επιλογή Διαχείρισης Πληροφοριών Ενέργειας (ΕΙΑ) με τις μέσες τιμές ηλεκτρικής ενέργειας και φυσικού αερίου για τις αμερικανικές πολιτείες. Ο χρήστης μπορεί να επιλέξει τις κατάλληλες τιμές ενέργειας από μια αναπτυσσόμενη λίστα και να εισαχθούν αυτόματα στο υπολογιστικό σύστημα. Για έργα εκτός ΗΠΑ, οι τιμές των ενεργειακών αγαθών όπως ηλεκτρικό ρεύμα και φυσικό αέριο μπορούν να καθοριστούν και χειροκίνητα. HVAC Wizard Στον οδηγό αυτόματης επιλογής εξοπλισμού για τη διαμόρφωση του συστήματος κλιματισμού HVAC μπορείτε να καθορίσετε τον τύπο εξοπλισμού με τα βασικά του χαρακτηριστικά, και στη συνέχεια το πρόγραμμα αυτόματα παράγει ένα σύνολο εγκαταστάσεων που περιλαμβάνει την διανομή του αέρα, τα ψυχροστάσια / λεβητοστάσια και όλο τον παρελκόμενο εξοπλισμό για την εύρυθμη λειτουργία του συστήματος στο κτίριο. Ο οδηγός ενημερώθηκε με νέα χαρακτηριστικά εξοπλισμού και με συστήματα HVAC, όπως: Μονάδες μεταβλητής ροής ψυκτικού μέσου(vrf). Συστήματα σταθερής παροχής αέρα CAV με συμπιεστές 2-σταδίων ή με ανεμιστήρα 2 ταχυτήτων σε μονάδες απευθείας εκτόνωσης DX. Διάταξη πολλαπλών λεβήτων, με έλεγχο αλληλουχίας και παραγωγή ζεστού νερού χρήσης με σύστημα ελέγχου και διαχείρισης, Λέβητες απλοί και λέβητες συμπύκνωσης.

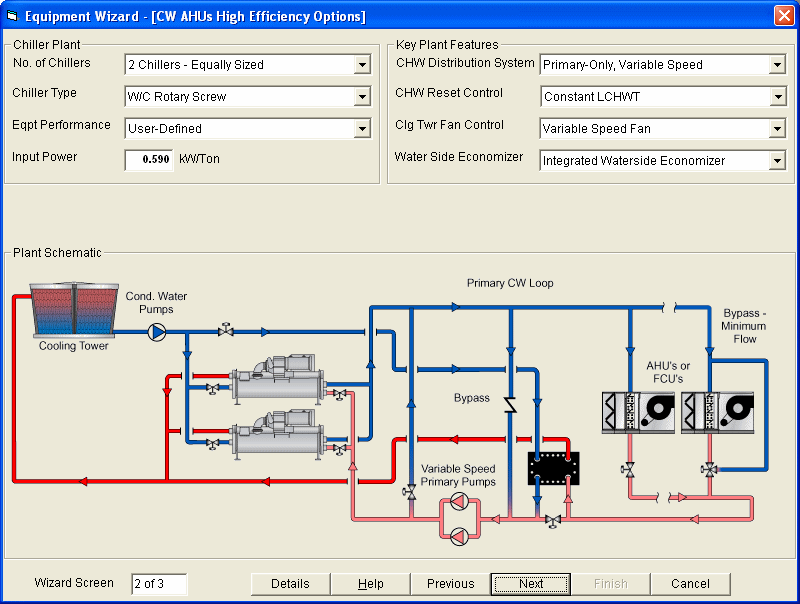

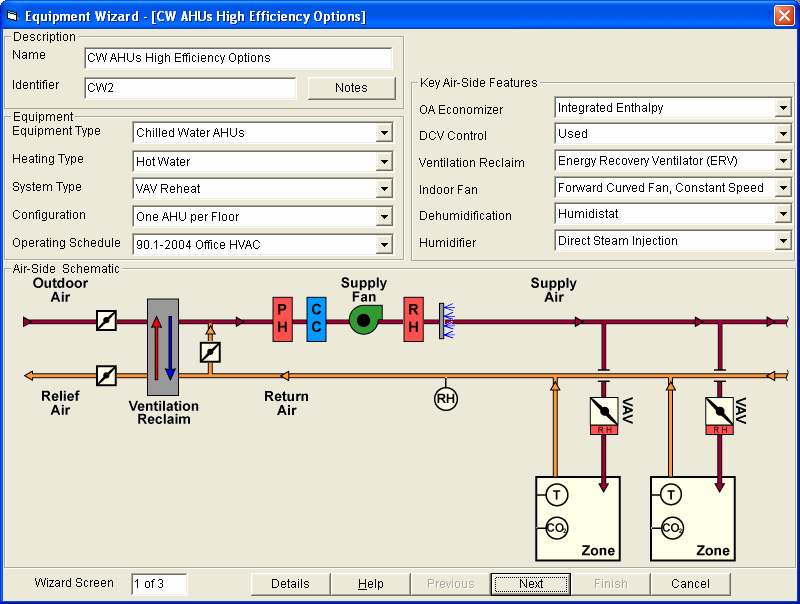

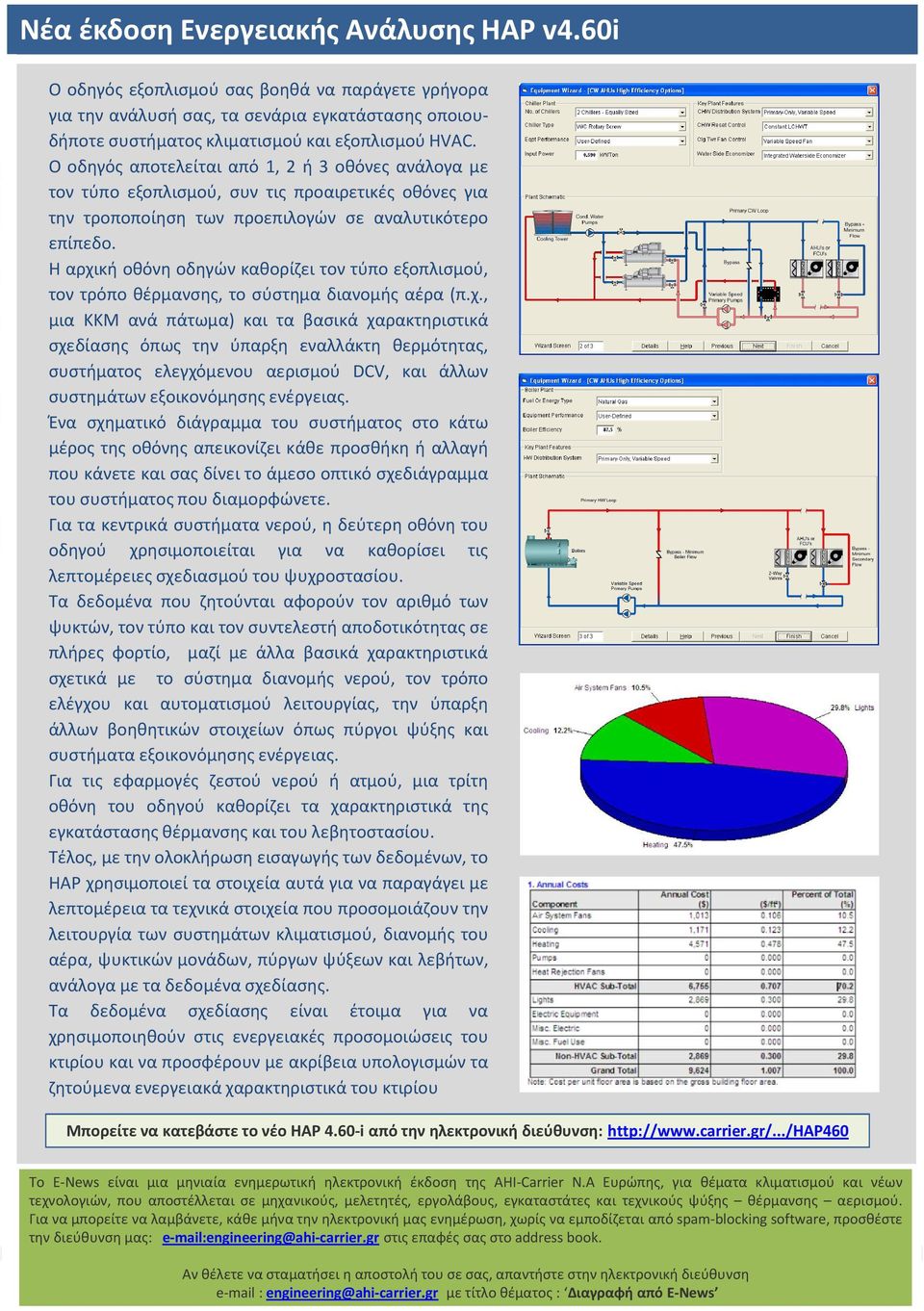

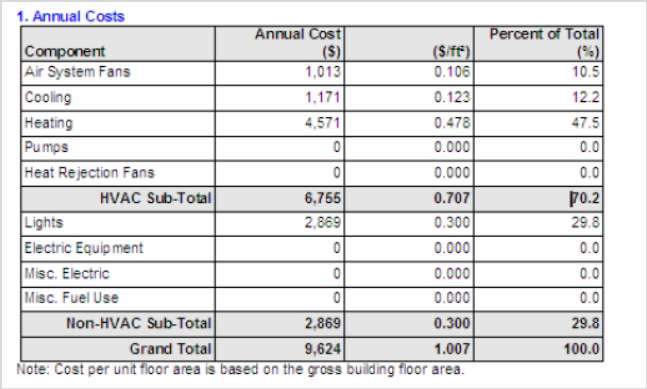

5 Ο οδηγός εξοπλισμού σας βοηθά να παράγετε γρήγορα για την ανάλυσή σας, τα σενάρια εγκατάστασης οποιουδήποτε συστήματος κλιματισμού και εξοπλισμού HVAC. Ο οδηγός αποτελείται από 1, 2 ή 3 οθόνες ανάλογα με τον τύπο εξοπλισμού, συν τις προαιρετικές οθόνες για την τροποποίηση των προεπιλογών σε αναλυτικότερο επίπεδο. Η αρχική οθόνη οδηγών καθορίζει τον τύπο εξοπλισμού, τον τρόπο θέρμανσης, το σύστημα διανομής αέρα (π.χ., μια ΚΚΜ ανά πάτωμα) και τα βασικά χαρακτηριστικά σχεδίασης όπως την ύπαρξη εναλλάκτη θερμότητας, συστήματος ελεγχόμενου αερισμού DCV, και άλλων συστημάτων εξοικονόμησης ενέργειας. Ένα σχηματικό διάγραμμα του συστήματος στο κάτω μέρος της οθόνης απεικονίζει κάθε προσθήκη ή αλλαγή που κάνετε και σας δίνει το άμεσο οπτικό σχεδιάγραμμα του συστήματος που διαμορφώνετε. Για τα κεντρικά συστήματα νερού, η δεύτερη οθόνη του οδηγού χρησιμοποιείται για να καθορίσει τις λεπτομέρειες σχεδιασμού του ψυχροστασίου. Τα δεδομένα που ζητούνται αφορούν τον αριθμό των ψυκτών, τον τύπο και τον συντελεστή αποδοτικότητας σε πλήρες φορτίο, μαζί με άλλα βασικά χαρακτηριστικά σχετικά με το σύστημα διανομής νερού, τον τρόπο ελέγχου και αυτοματισμού λειτουργίας, την ύπαρξη άλλων βοηθητικών στοιχείων όπως πύργοι ψύξης και συστήματα εξοικονόμησης ενέργειας. Για τις εφαρμογές ζεστού νερού ή ατμού, μια τρίτη οθόνη του οδηγού καθορίζει τα χαρακτηριστικά της εγκατάστασης θέρμανσης και του λεβητοστασίου. Τέλος, με την ολοκλήρωση εισαγωγής των δεδομένων, το HAP χρησιμοποιεί τα στοιχεία αυτά για να παραγάγει με λεπτομέρεια τα τεχνικά στοιχεία που προσομοιάζουν την λειτουργία των συστημάτων κλιματισμού, διανομής του αέρα, ψυκτικών μονάδων, πύργων ψύξεων και λεβήτων, ανάλογα με τα δεδομένα σχεδίασης. Τα δεδομένα σχεδίασης είναι έτοιμα για να χρησιμοποιηθούν στις ενεργειακές προσομοιώσεις του κτιρίου και να προσφέρουν με ακρίβεια υπολογισμών τα ζητούμενα ενεργειακά χαρακτηριστικά του κτιρίου Μπορείτε να κατεβάστε το νέο HAP 4.60-i από την ηλεκτρονική διεύθυνση: To E-News είναι μια μηνιαία ενημερωτική ηλεκτρονική έκδοση της AHI-Carrier Ν.Α Ευρώπης, για θέματα κλιματισμού και νέων τεχνολογιών, που αποστέλλεται σε μηχανικούς, μελετητές, εργολάβους, εγκαταστάτες και τεχνικούς ψύξης θέρμανσης αερισμού. Για να μπορείτε να λαμβάνετε, κάθε μήνα την ηλεκτρονική μας ενημέρωση, χωρίς να εμποδίζεται από spam-blocking software, προσθέστε την διεύθυνση μας: engineering@ahi-carrier.gr στις επαφές σας στο address book. Αν θέλετε να σταματήσει η αποστολή του σε σας, απαντήστε στην ηλεκτρονική διεύθυνση engineering@ahi-carrier.gr με τίτλο θέματος : Διαγραφή από Ε-Νews
